clage S 5-U User manual

Warmwasserspeicher S5-U
Gebrauchs- und Montageanleitung
Water storage heater S5-U
Installation and operating instructions
11.08
➊ ➌ ➍ ➎
1 2
3
➋
11.11
DE
EN
FR
NL
PL
CS
2
2
10
10
18
18

S5-U
2
Pos. Benennung Description Art.-Nr.
1 Heizkörper 2000W Heating element 2000W 85200
2 Dichtung Gasket 85205
4 Temperaturregler Thermostat 85210
5 Bimetallsicherung Bimetal thermal safety 85215
7 Kontrolllampe Indicator lamp 85220
11 Temperaturreglerknopf mit Feder Temperature regulator with clip 85225
32 Anschluss G3/8G3/8 connection 85230
Bei Bestellungen stets den Gerätetyp und die Seriennummer angeben.
When ordering, please always specify the appliance model and serial number.
160
140
160
100
228
158
70
376
256
160
140
160
100
228
158
70
376
256
160
140
160
100
228
158
70
376
256
160
140
160
100
228
158
70
376
256
256 70 156
228
376
100
160
140

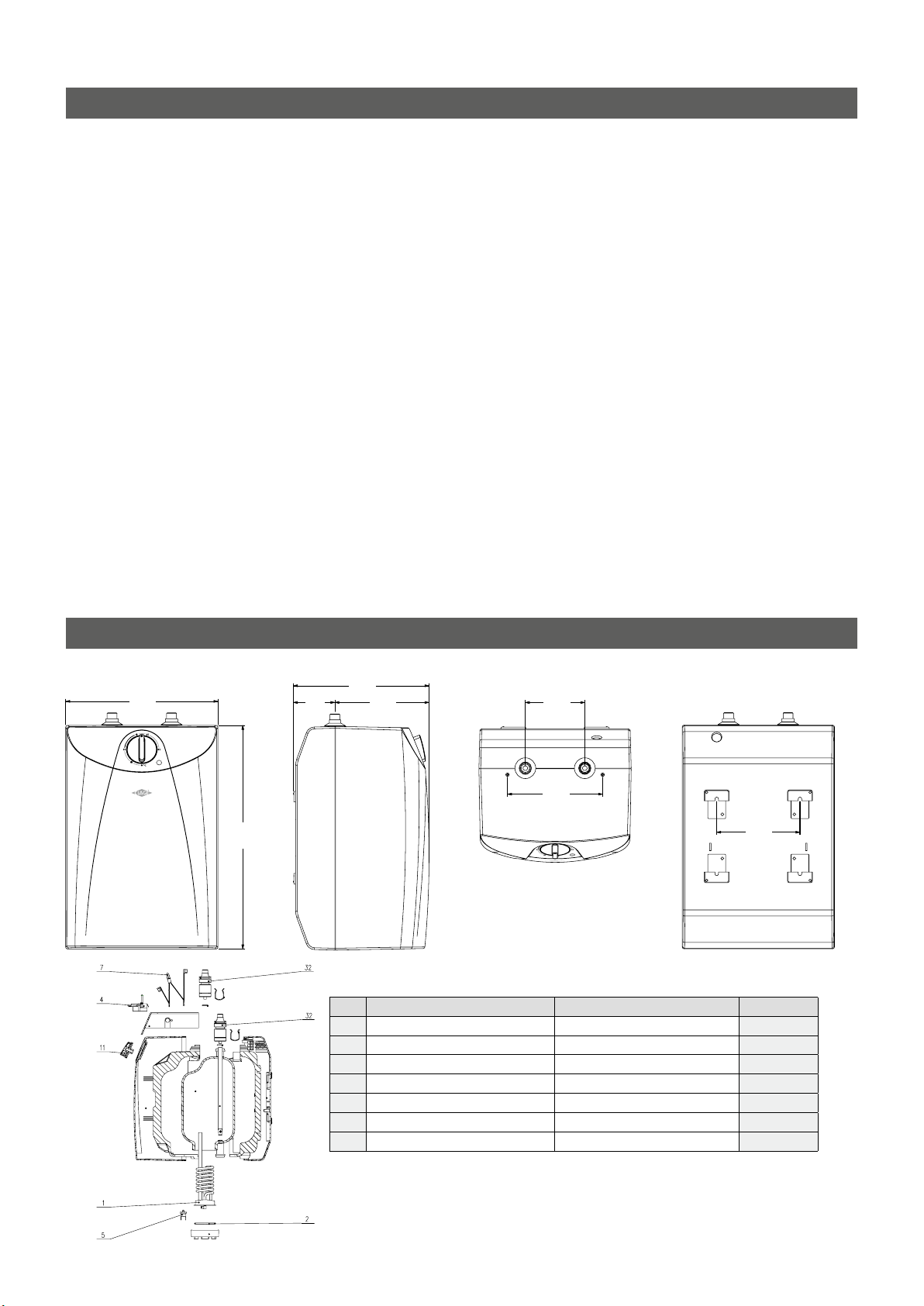

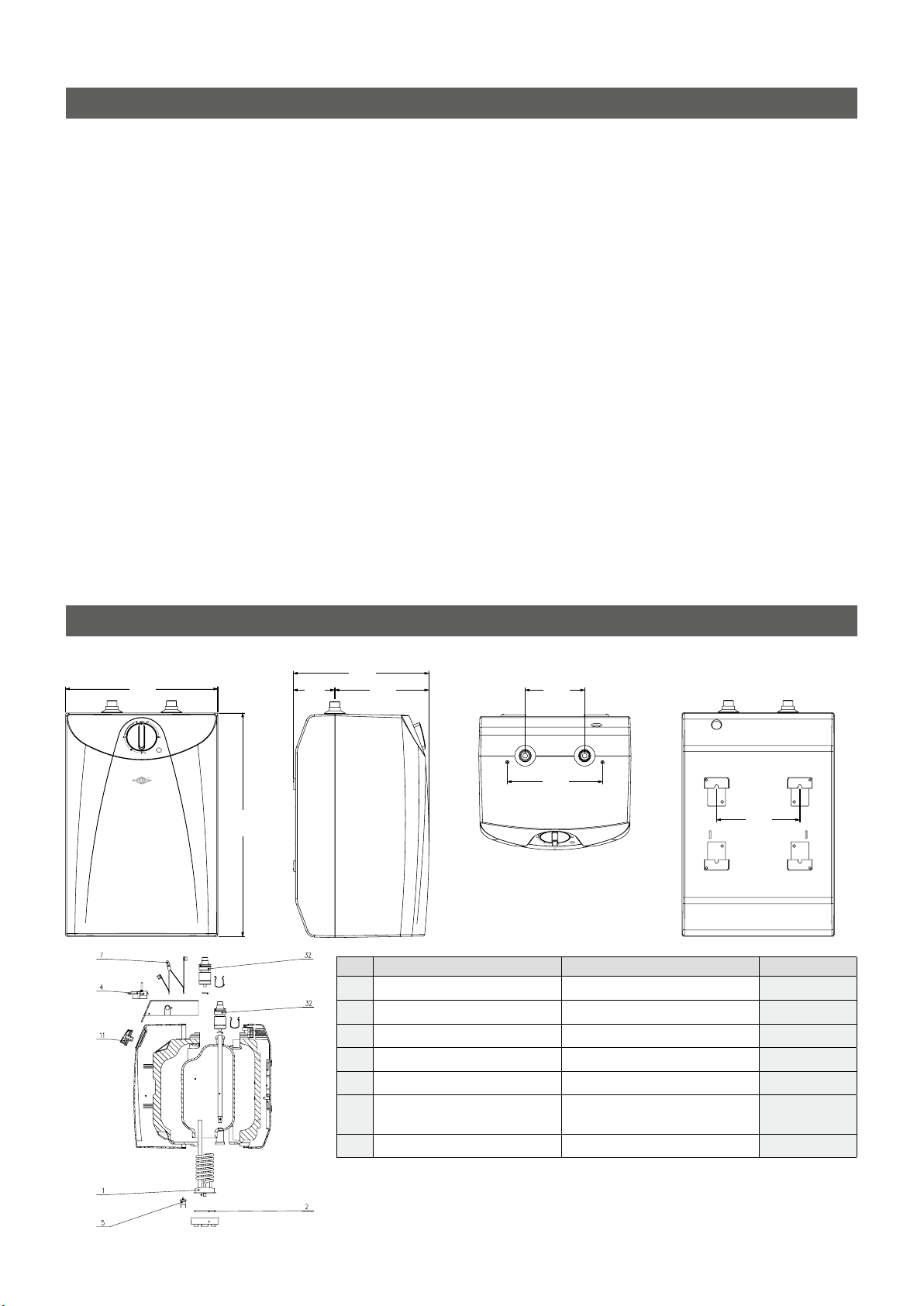

2. Geräteaufbau und Ersatzteile
1. Inhaltsverzeichnis
2. Layout of the appliance and Spare parts
1. Contents
1. Inhaltsverzeichnis..................................2
2. Geräteaufbau und Ersatzteile.........................2
3. Sicherheitshinweise ................................3
4. Verpackung und Materialien .........................4
5. Gerätebeschreibung................................5
6. Technische Daten ..................................5
7. Gebrauch:
Temperaturwahl ...................................6
Temperaturwahl-Begrenzung .........................6
8. Montage und Wasseranschluss .......................7
9. Elektroanschluss. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
10. Inbetriebnahme ..................................8
11. Wartung und Pflege:
Öffnen des Gehäuses ..............................9
Entkalkung......................................9
Störungsbeseitigung durch den Fachmann..............9
1. Contents.........................................2
2. Layout of the appliance and Spare parts ................2
3. For your own safety ................................3
4. Packaging and materials ............................4
5. Description of appliance.............................5
6. Technical specifications .............................5
7. Operating:
How to select the temperature........................6
Temperature limitation..............................6
8. Installation and water connections ....................7
9. Electrical connection ...............................8
10. Commissioning...................................8
11. Maintenance and cleaning:
To open the housing lid ............................9
Decalcification ...................................9
Faults to be cleared by an approved professional.........9

3
Montage, erste Inbetriebnahme
und Wartung dieses Gerätes
dürfen nur durch einen aner-
kannten Fachhandwerksbetrieb
nach Montageanweisung erfol-
gen, der dabei für die Beachtung
der bestehenden Normen und
Installationsvorschriften voll verant-
wortlich ist.
Wir übernehmen keine Haftung für
Schäden, die durch Nichtbeachtung
dieser Anleitung entstehen.
• Gerät nur benutzen, nachdem es
korrekt installiert wurde und sich
technisch in einwandfreiem Zustand
befindet!
• Gerät nur in einem frostfreien Raum
installieren! Das Gerät darf niemals
Frost ausgesetzt werden.
• Gerät nur nach vollständiger
Wasserfüllung in Betrieb nehmen!
• Keine technischen Änderungen am
Gerät oder an den Elektro- und
Wasserleitungen vornehmen!
• Öffnen Sie nie das Gerät, ohne vorher
die Stromzufuhr zum Gerät dauerhaft
unterbrochen zu haben!
• Achtung, nach längerer Durchlaufzeit
von heißem Wasser können auch die
Armaturen heiß werden!
• Das Gerät muss geerdet werden!
• Um eine Gefährdung durch ein
unbeabsichtigtes Rücksetzen des
Schutztemperaturbegrenzers im
Störfall zu vermeiden, darf das Gerät
nicht über eine Zeitschaltuhr versorgt
werden.
• Dieses Gerät ist nicht dafür bestimmt
durch Personen (einschließlich Kinder),
mit eingeschränkten physischen, sen-
sorischen oder geistigen Fähigkeiten
oder mangels Erfahrung und/oder
mangels Wissen benutzt zu werden,
es sei denn sie werden durch eine
für ihre Sicherheit zuständige Person
beaufsichtigt oder erhielten von ihr
Anweisungen wie das Gerät zu benut-
zen ist. Kinder sollten beaufsichtigt
werden, um sicherzustellen, dass sie
nicht mit dem Gerät spielen.
Installation, commissioning and main-
tenance of this appliance may only be
undertaken by an authorized profes-
sional who will then be responsible
for adherence to the applicable stand-
ards and installation regulations.
We cannot accept any liability for
damage due to non-compliance with
these instructions.
• The appliance may only be used when
correctly installed and in perfect work-
ing order!
• The appliance must be installed in a
frost-free room! Never expose appli-
ance to frost.
• The appliance must be completely filled
with water before being switched on!
• The appliance and its wiring and piping
must not be modified in any way!
• The front cover of the appliance must
never be opened before disconnecting
the appliance from the mains power
supply!
• Be careful! When the appliance has
been in use for some time, the fittings
may be very hot!
• The appliance must be earthed!
• In order to avoid any damage by incor-
rectly resetting the safety thermal cut
out in case of disturbance, this appli-
ance should not be used in conjunction
with a timer.
• This appliance must not be used by any
person (including children) with limited
physical, sensorial or mental abilities
or failing experience and/or knowledge
unless they are supervised by a person
responsible for their safety or received
instructions about how to use the
appliance. Children should be super-
vised in order to make sure that they
do not play with the appliance.
3. Sicherheitshinweise 3. For your own safety

S5-U
4
Ihr Produkt wurde aus hochwertigen
Materialien und Komponenten entwi-
ckelt und hergestellt, die recycelbar und
wiederverwendbar sind. Dieses Symbol
auf Produkten und/oder begleitenden
Dokumenten bedeutet, dass elektrische
und elektronische Produkte am Ende ihrer
Lebensdauer vom Hausmüll getrennt
entsorgt werden müssen. Bringen Sie
bitte diese Produkte für die Behandlung,
Rohstoffrückgewinnung und Recycling zu
den eingerichteten kommunalen Sammel-
stellen bzw. Werkstoffsammelhöfen, die
diese Geräte kostenlos entgegennehmen.
Die ordnungsgemäße Entsorgung dieses
Produktes dient dem Umweltschutz und
verhindert mögliche schädliche Auswir-
kungen auf Mensch und Umwelt, die sich
aus einer unsachgemäßen Handhabung
der Geräte am Ende ihrer Lebensdauer
ergeben könnten. Genauere Informatio-
nen zur nächstgelegenen Sammelstelle
bzw. Recyclinghof erhalten Sie bei Ihrer
Gemeindeverwaltung. Geschäftskunden:
wenn Sie elektrische und elektronische
Geräte entsorgen möchten, treten Sie
bitte mit Ihrem Händler oder Lieferanten
in Kontakt. Diese halten weitere Informa-
tionen für Sie bereit. Dieses Symbol ist nur
in der Europäischen Union gültig.
This symbol on the products and/or
accompanying documents means that
used electrical and electronic products
should not be mixed with general house-
hold waste. For proper treatment, recovery
and recycling, please take these products
to designated collection points where
they will be accepted on a free of charge
basis.Alternatively, in some countries you
may be able to return your products to
your local retailer upon the purchase of an
equivalent new product. Disposing of this
product correctly will help to save valu-
able resources and prevent any potential
negative effects on human health and the
environment which could otherwise arise
from inappropriate waste handling. Please
contact your local authority for further
details of your nearest designated collec-
tion point. Penalties may be applicable for
incorrect disposal of this waste, in accord-
ance with national legislation. If you are
a business user and you wish to discard
electrical and electronic equipment,
please contact your dealer or supplier for
further information. This symbol is only
valid in the European Union.
4. Verpackung und Materialien 4. Packaging and materials

5

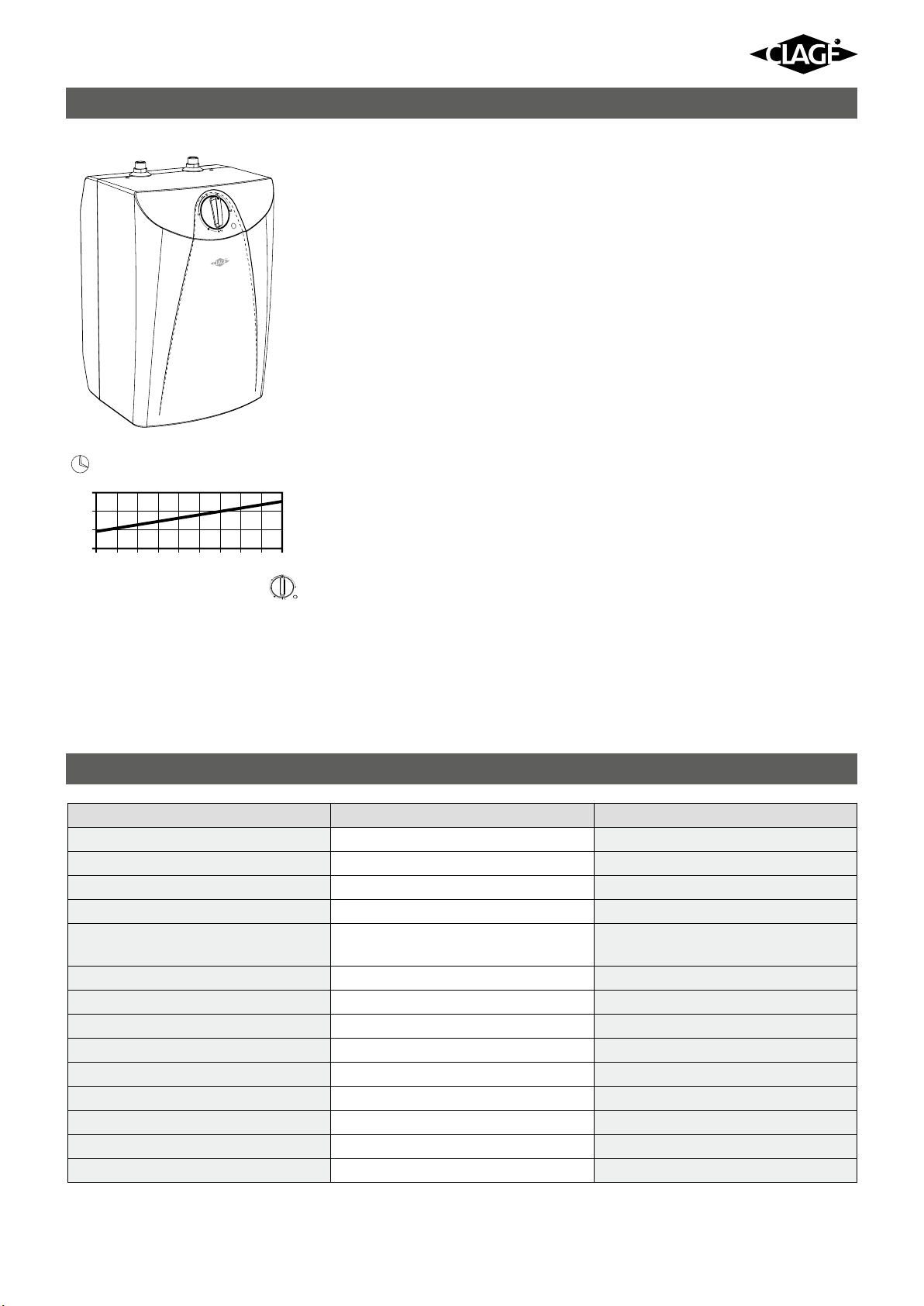

• Der Kleinspeicher S5-U ist ein offe-
nes, druckloses Gerät zur dezentralen
Warmwasserversorgung einer einzel-
nen Zapfstelle, wie z.B. Küchenspüle.
• Der Kleinspeicher hält ständig den
Wasserinhalt mit der vorgewählten
Temperatur bereit. Wird der gesamte
Speicherinhalt entnommen, verläuft die
Aufheizdauer gemäß nebenstehendem
Diagramm.
• Der Warmwasserspeicher darf
keinem Druck ausgesetzt werden.
Verschließen Sie niemals den
Armaturen-Auslauf und verwen-
den Sie keinen Perlator oder einen
Schlauch mit Strahlregler.
• Verkalkung kann den Auslauf
verschließen und so den Speicher
unter Druck setzen.
Anzeichen für Verkalkung sind Siede-
geräusche und ein geringerer Wasser-
auslauf. In diesem Fall Gerät und
Armatur vom Fachmann entkalken.
• Während der Aufheizung tropft
Wasser aus dem Armaturen-
Auslauf.
• The storage water heater S5-U is a
open (non-pressurized) water heater
for the decentral hot water supply of a
single outlet, e.g. kitchen sink.
• The storage water heater constantly
keeps the water volume available at
the preset temperature. If the entire
volume of the water heater is drawn
off, recovery time is as shown in the
diagram.
• Never pressurize the water heater.
Under no circumstances must the
spout be blocked. Never use perla-
tors or a hose with jet control.
• The formation of calcium could
block the outlet resulting in pres-
sure being exerted on the water
heater.
The first signs for calcification are boil-
ing noises and a reduced flow of water.
If so, have the system and fittings
decalcified by a professional.
• While the system is heating up,
water will drip from the spout.
40 °C
15 min
10 min
5 min
0
60 °C50 °C 65 °C 85C
S5-O
40 °C
15 l
10 l
5 l
0
60 °C50 °C 65 °C 85 °C
S5-O
40 °C
1 Auslauftemperatur 40 °C bei Inhaltstemperatur 65 °C 1 Mixed temperature 40°C with hot temperature 65 °C
und Kaltwassertemperatur 12°C and cold temperature 12°C
2 Bereitschaftsenergieverbrauch bei 65 °C/24h 2 Stand by power consumption with 65°C/24h
160
140
160
100
228
158
70
376
256
Typ S5-U Type
Bestell-Nr. 42052 Order no.
Nenninhalt l 5 Capacity l
Bauart, Nennüberdruck offen (drucklos)/open (non-pressure) Type of system (nom. pressure)
Innenbehälter Polypropylen Inner container
Wärmedämmung Styropor (FCKW-frei)/ (without CFCs) Insulation
Nennleistung bei 230 V kW 2,0 Nominal loading at 230 V kW
Wasseranschluss Zoll 3/8Water connections “ BSP
Mischwassermenge 1l 9,1 Mixed water capacity1l
Temperaturbereich °C ≤ 85 Temperature range °C
Temperatureinstellung stufenlos / infinitely variable Temperature selection
Aufheizzeit von 15°C bis 85°C min 13 Heating time from 15°C to 85°C min
Bereitschaftsenergieverbrauch 2kWh 0,27 Stand-by power consumption2kWh
Leergewicht 3/ Füllgewicht kg 3,5 / 8,5 Empty / Filled weight3kg
Schutzart nach VDE IP 24 Type of protection acc.VDE
5. Gerätebeschreibung 5. Description of appliance
6. Technische Daten 6. Technical specifications

S5-U
6
40 °C
15 min
10 min
5 min
0
60 °C50 °C 65 °C 85C
S5-O
40 °C
15 l
10 l
5 l
0
60 °C50 °C 65 °C 85 °C
S5-O
40 °C
Am Gerät lässt sich die gewünschte
Temperatur für den Wasserinhalt des
Speichers einstellen. Das Wasser wird über
das Warmwasserzapfventil der installier-
ten Armatur entnommen und kann dort
mit Kaltwasser gemischt werden.
The required temperature for the water
in the storage heater can be set on the
appliance. The water is dispensed via the
hot water tap of the installed fitting and
can then be mixed with cold water.
1 Begrenzungsring
Limiting ring
2 Werksseitige Einstellung 85 °C: „0“
Factory set at 85 °C: “0”
3 Verstellmöglichkeiten: „A–B–C“
Adjustment possibilities of thermostat:
“A–B–C”
Temperaturwahl-Begrenzung
• mehr Sicherheit gegen Verbrühen
• weniger Energieverbrauch
• weniger Kalkansatz
Der Begrenzungsring ist zugänglich nach
Abziehen des Reglerknopfes.
Die Temperatur kann durch Umstecken
des Begrenzungsringes in eine der folgen-
den Positionen begrenzt werden:
A38°C B55 °C
C65°C 085 °C (Werkseinstellung)
Ein Abziehen des Reglerknopfes ist
nur durch den Fachmann zulässig!
Temperaturwahl
• Gerätaus
❄Frostschutzautomatik: Heizung
schaltet ein, wenn Wassertemperatur
unter ca. 7°C absinkt
35 …und der schwarze Bereich:
Energie-Sparbereich
(z.B. für Handwaschbecken)
e ca. 55°C: Energie-Sparstellung,
mit geringerer Kalkablagerung.
65 Standardstellung
(z.B. für die Spüle)
85 maximal einstellbare Temperatur
Systembedingt können die Temperaturen
vom Sollwert abweichen.
Die Kontrolllampe leuchtet während das
Gerät heizt (1).
Bei Reglerstellung größer 45°C kann
sofort Wasser hoher Temperatur flie-
ßen.
Achtung: Verbrühungsgefahr!
Mit der Temperatur wählen Sie auch die
erreichbare Mischwassermenge vor (siehe
nebenstehendes Diagramm).
How to select the temperature
• Heaterswitchedoff
❄Automatic anti-freeze function:
heating is activated if water
temperature falls below apr. 7°C
35 …and the black scale:
energy saving range
(e.g. for hand-wash basin)
e apr. 55°C: economy setting,
with less calcification.
65 standard setting
(e.g. for kitchen sink)
85
maximun temperature that can be set
Due to the nature of the system, tem-
peratures set may deviate from nominal
values.
Control lights during heating-up process
(1).
If the control knob is set higher than
45 °C, high-temperature water can
flow immediately.
Caution: risk of scalding!
Together with the temperature, you also
select the attainable volume of mixed
water (see diagram opposite).
1
1
2
3
Temperature limitation
• increased protection against scalding
• less energy consumption
• less calcification
Remove the control knob to gain access
to the limiting ring.
The temperature can be limited by dis-
placing the limiting ring to one of the fol-
lowing positions:
A38°C B55 °C
C65°C 085 °C (factory setting)
Removal of the control knob only by a

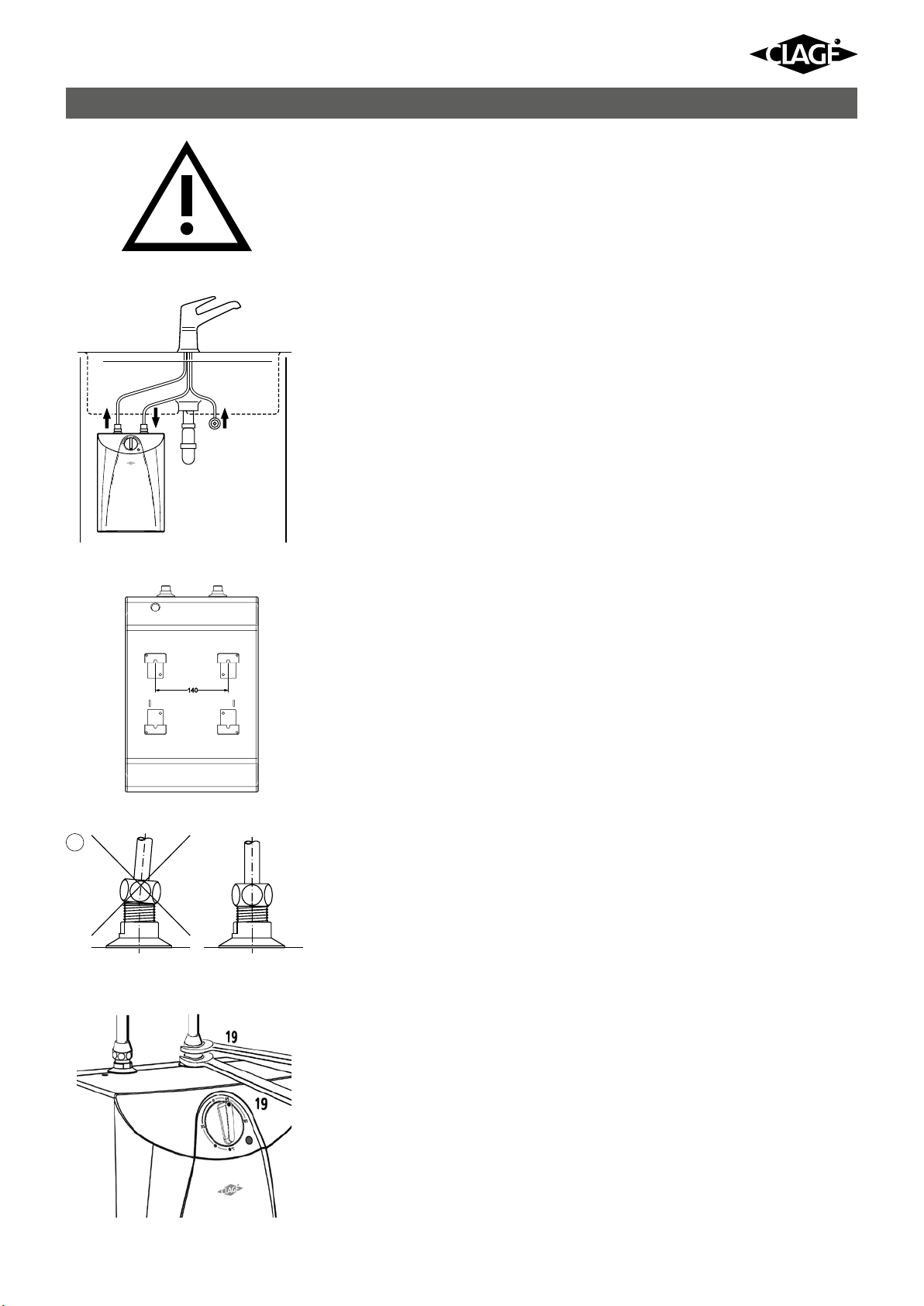

qualified person!
7. Gebrauch 7. Operating

7
A
• Zu beachten ist DIN 1988 sowie die
Bestimmungen des örtlichen Wasser-
versorgungsunternehmens.
• Wird dieses Gerät dem Wasser-
druck der Anschlussstelle aus-
gesetzt, kann der Behälter undicht
werden und Wasserschäden ver-
ursachen.
• Keine Zubehörteile in der Verpackung
zurücklassen.
• Montieren Sie den Speicher senk-
recht, Wasseranschlüsse nach
oben in einem frostfreien Raum.
Verwenden Sie die beiliegenden
Schrauben und Dübel oder vergleich-
bares Befestigungsmaterial (je nach
Beschaffenheit der Wand) im waage-
rechten Abstand von 140mm.
• Auslaufstutzen und den
Armaturenschwenkarm nicht absper-
ren. Keine Perlatoren oder Strahlregler
mit Schlauch anschließen.
Der Auslauf hat die Funktion einer
Belüftung. Es dürfen nur spezielle
Armaturen für offene (drucklose)
Warmwasserspeicher installiert
werden. Beachten Sie die Montage-
anweisung der Armatur, denn es ist ein
Durchflusswert von 5 l/min einzuhalten.
Die Durchflussmenge darf auch bei zeit-
weilig höherem Wasserdruck nicht über-
schritten werden.
Richtige Durchflussmenge bringt:
• Geringe Geräusche beim Zapfen
• Große Mischwassermenge.
Die Farbkennzeichnung von Armaturen-
Anschlussrohren und Gerät müssen einan-
der zugeordnet werden:
Rechts Blau = Kaltwasser-Zulauf
Links Rot = Warmwasser-Überlauf
Durch Vertauschen der Anschlüsse
wird der Warmwasserspeicher
funktionsunfähig oder zerstört
(Wasserschaden).
Die Überwurfmutter muss gerade auf-
gesetzt werden (Abb.A), gewaltsames
Anziehen zerstört die Anschlüsse!
• Observe national standards and the
regulations of the local water supply
companies.
• If this unit is exposed to mains
water pressure, the water con-
tainer may start leaking and cause
damage.
• Make sure that no accessories are left
in the packing.
• Install the water heater vertically.
Water connection on top and in a frost-
free room. Use the screws and dowels
included or similar mounting material
(depending on the wall condition) in
horizontal position with a distance of
140mm.
• Do not close outlet pipe and the swivel
spout of the fittings. Do not connect
any perlators or hose with jet control.
The spout also functions as a vent. Only
special open-outlet (non-pressure)
taps are allowed for installation with
this appliance. Follow the manual of the
tap as the flow must be regulated to 5l/
min. The flow rate must not be exceeded
even when the water pressure is high on a
temporary basis.
A correct flow rate results in:
• reduced noises
• a large volume of mixed water.
The coloured markings on fitting pipes
and unit must match:
blue = cold water inlet
red = hot water outlet
If you confuse the connections, the
hot water heater will not function or
will be damaged.
Compression nut must not be on toe-
out (Fig. A), forced tightening will
destroy water-connections!
160
140
160
100
228
158
70
376
256
8. Montage und Wasseranschluss 8. Installation and water connections

S5-U
8
Zu beachten sind:
• VDE 0100
• Bestimmungen des örtlichen
Energieversorgungsunternehmens
• Angaben auf Typenschild
• Technische Daten Seite 4
• Das Gerät muss geerdet werden!
Das Gerät ist über eine
Schutzkontaktsteckdose anzuschließen,
diese muss nach der Installation des
Gerätes frei zugänglich sein.
Soll der Speicher fest an das Wechsel-
stromnetz angeschlossen werden
(Geräteanschlussdose), muss er über eine
Trennstrecke von mindestens 3 mm allpo-
lig vom Netz getrennt werden können.
Die Installation mit festverlegter
Anschlussleitung ist nicht zulässig.
Warning:
• The installation must comply with
current IEC regulations or national
local regulations or any particular
regulations, specified by the local
electricity supply company!
• Observe the rating plate and tech-
nical specifications on page 4
• The unit must be earthed!
A protective earth plug socket is required
for connecting the device, which must be
freely accessible after the device has been
installed.
If the water heater is to be connected
permanently to AC mains circuit (connec-
tor socket), an isolator with at least 3 mm
separation on all poles must be used.
The unit must not be installed with fixed
connection cable.

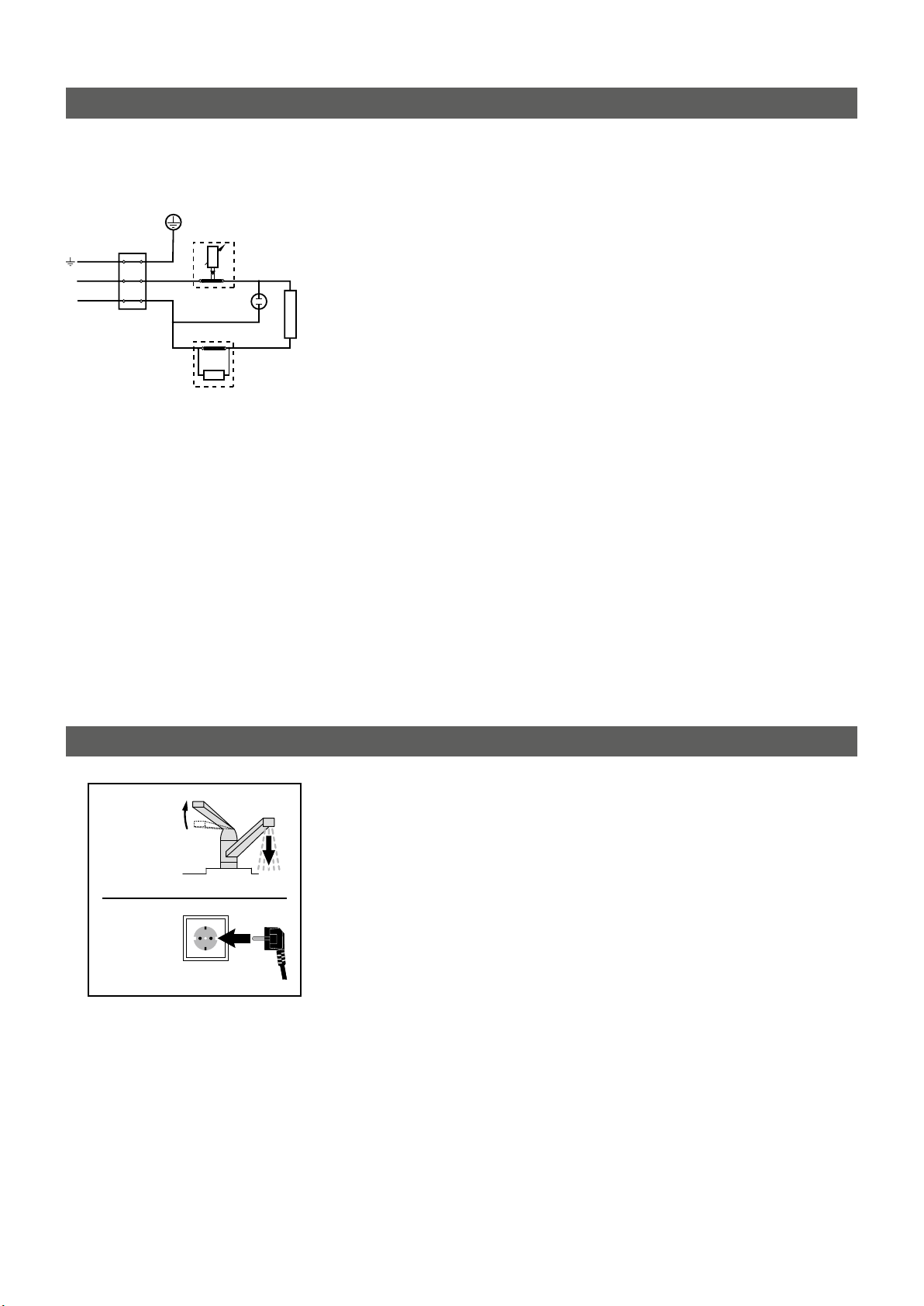

Schaltplan
Circuit diagram
1.
2.
1. Warmwasserventil der Armatur öffnen
oder Einhandmischer auf »warm« stel-
len, bis Wasser blasenfrei austritt.
2. Erst danach Netzstecker einstecken
und Temperatur wählen.
Trockenganggefahr!
Bei Verwechslung der Reihenfolge
spricht der Temperaturbegrenzer an.
In diesem Fall ist Wasser einzufüllen
und das Gerät kurzzeitig vom Netz zu
trennen.
Übergabe
• Erklären Sie dem Benutzer die Geräte-
funktion. Machen Sie ihn besonders
auf die Sicherheitshinweise und das
Tropfen der Armatur beim Aufheizen
aufmerksam.
• Überreichen Sie die Gebrauchs- und
Montageanweisung dem Benutzer.
1. Open hot water valve of the fitting or
set single-lever mixer to »hot« until
water flows free of bubbles.
2. Only after step one plug in mains plug
and select temperature.
Risk of running dry!
If you confuse the sequence, the tem-
perature fuse will react. In this case
you have to fill the water
heater with water and disconnect the
electric supply for a short time.
Changing hands
• Explain the function of the unit to the
user, in particular, call his attention to
the safety instructions and the dripping
of the fittings when heating up.
• Hand over the installation and
operating instructions to the user.
ϑ
ϑ>
N
5
1
4
3
2
230 V ~
L
1 Temperaturregler
2 Bimetallsicherung
3 Heizkörper
4 Kontrolllampe
5 Anschlussklemme
1 Thermostat
2 Bimetal thermal safety
3 Heating element
4 Control light
5 Connecting terminal
9. Elektroanschluss 9. Electrical connection
10. Inbetriebnahme 10. Commissioning

9
Nur durch den Fachmann!
Bei allen Arbeiten:
• Gerät elektrisch vom Netz trennen.
• Kalt- und Warmwasser vom Gerät
lösen.
• Gerät abnehmen, über den Kalt-
und Warmwasserauslaufstutzen
entleeren und auf den Tisch legen.

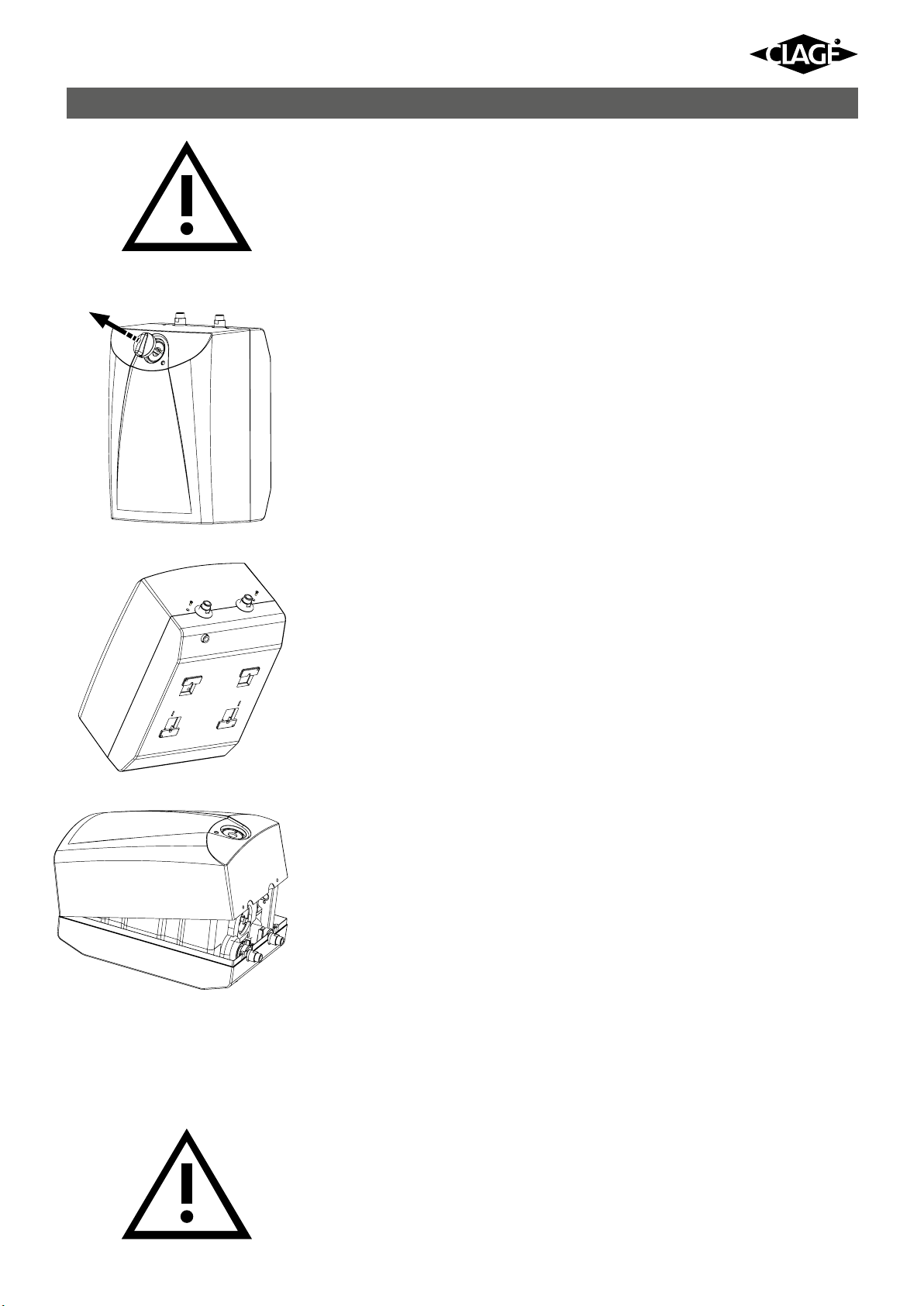

Öffnen des Gehäuses
1. Temperaturwähler abziehen (1).
2. Vier Gehäuseschrauben lösen:
zwei oben und zwei unten (2).
3. Schraube im Knopf lösen.
4. Gehäusevorderteil abnehmen (3).
5. Das Gerät ist jetzt für weitere Arbeiten
zugänglich. Der Zusammenbau erfolgt
in umgekehrter Reihenfolge.
By a professional only!
Applicable to all maintenance work:
• Disconnect unit from the mains
circuit.
• Disconnect cold and hot water
pipes from unit.
• Remove unit, drain via the cold
and hot water connection pieces
and place on a table.
To open the housing lid
1. Pull off the thermostat knob (1).
2. Loose the four screws: two on the top
and two at the bottom (2).
3. Loose screw in the knob.
4. Remove the front housing lid (3).
5. The unit is now accessible for all addi-
tional maintenance work. Assembling
is done in reversed order.
Entkalkung
Das Auslaufrohr kann mit handelsüblichen
Entkalkern oder Essig entkalkt werden.
Beachten Sie bitte bei Entkalkern die
Warnhinweise des Herstellers. Sollte
bei voll geöffneter Armatur das Wasser
deutlich langsamer auslaufen, ist der
Kleinspeicher und die Armatur von einem
Fachmann zu entkalken. Bei dauerhafter
Verkalkung kann im Gerät ein unzulässig
hoher Druck entstehen.
Auf dem Heizkörper und auf der
Innenseite des Kessels scheidet sich der
Kesselstein aus. Die Reinigungsintervalle
sind von der Wasserhärte und der
Betriebsweise des Gerätes abhängig.
Wir schlagen die Reinigung des Heiß-
wasserspeichers nach zwei Jahren vor.
Achtung: Verwenden Sie keine chemi-
schen Reinigungsmittel!
Störungsbeseitigung durch den
Fachmann
Beim Ansprechen des Begrenzers im
bestimmungsgemäßen Gebrauch muss die
Störungsursache beseitigt und der Regler
ausgetauscht werden.
Decalcification
The outlet pipe can be cleaned by means
of usual decalcifiers or vinegar. Please
observe manufacturer instructions when
using decalcifiers. In case water flows
considerably slowly when the hot water
tap is opened the storage heater and the
tap must be decalcified by a professional.
In case of permanent calcification an
incorrect pressure could develop inside
the unit.
On the heating element and on the inte-
rior of the boiler scale is separating. The
cleaning interval depends on the water
hardness and the operating time of the
appliance.We suggest to clean the water
storage heater after two years.
Warning: Do not use chemical clean-
ers!
Faults to be cleared by an
approved professional
If the safety cut out operates by using the
water heater normally, the reason for the
fault must rectified and the
thermostat must be replaced.
1
2
3
11. Wartung und Pflege 11. Maintenance and cleaning

S5-U
10
Pos. Désignation Benaming Art.-Nr.
1 Élément chauffant 2000 W Verwarmingselement 2000 W 85200
2 Joint Pakking 85205
4 Régulateur de température Temperatuurregelaar 85210
5 Coupe-circuit bilame Bimetaalbeveiliging 85215
7 Voyant de contrôle Controlelampje 85220
11 Bouton de réglage de la
température avec ressort Temperatuurregelknop met veer 85225
32 Raccord G 3/8Aansluiting G3/885230
En cas de commande, toujours indiquer le type de l‘appareil et le numéro de série.
Bij bestellingen altijd het type en het serienummer van de boiler vermelden.
160
140
160
100
228
158
70
376
256
160
140
160
100
228
158
70
376
256
160
140
160
100
228
158
70
376
256
160
140
160
100
228
158
70
376
256
256 70 156
228
376
100
160
140
2. Configuration du chauffe-eau et pièces de rechange
1. Sommaire
2. Overzicht en reserveonderdelen
1. Inhoudsopgave
1. Sommaire.......................................10
2. Configuration du chauffe-eau et pièces de rechange......10
3. Consignes de sécurité .............................11
4. Emballage et matériaux ............................12
5. Description de l’appareil ...........................13
6. Caractéristiques techniques .........................13
7. Utilisation:
Sélection de la température .........................14
Limitation de la température ........................14
8. Montage et raccordement hydraulique ................15
9. Raccordement électrique ...........................16
10. Mise en service .................................16
11. Maintenance et entretien:
Ouverture du boîtier .............................17
Détartrage .....................................17
Dépannage réalisé par un installateur ................17
1. Inhoudsopgave. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
2. Overzicht en reserveonderdelen......................10
3. Veiligheidswenken ................................11
4. Verpakking en materialen ..........................12
5. Beschrijving van het apparaat .......................13
6. Technische specificaties ............................13
7. Gebruik:
Temperatuurkeuze ................................14
Temperatuurbegrenzing ............................14
8. Montage en wateraansluiting .......................15
9. Elektrische aansluiting .............................16
10. Inbedrijfstelling .................................16
11. Onderhoud en verzorging:
De behuizing openen .............................17
Ontkalking .....................................17
Oplossen van de storing door de installateur...........17

11
Seules des entreprises d’installation
agréées sont habilitées à effectuer
les travaux de montage, de première
mise en service et de maintenance
de l’appareil. L’entreprise contractée
assumera l’entière responsabilité
quant à la conformité des travaux aux
directives en matière d’installation et
aux normes en vigueur.
Nous déclinons toute responsabilité
pour les dommages dus à un non-res-
pect des ces instructions.
• N’utiliser l’appareil qu’une fois celui-ci
correctement installé et en parfait état
de fonctionnement !
• N’installer l’appareil que dans une
pièce excluant tout risque de gel !
• Ne mettre l’appareil sous tension
qu’une fois celui-ci entièrement rempli
d’eau !
• Ne procéder à aucune modification
technique sur l’appareil, les câbles
électriques ou les conduites d’eau !
• Ne jamais ouvrir le panneau frontal de
l’appareil sans avoir auparavant mis
celui-ci hors tension.
• Attention, après avoir prélevé de l‘eau
chaude pendant une durée prolongée
la robinetterie risque également d‘être
brûlante !
• Cet appareil doit être relié à la terre !
• Afin d‘éviter tout désagrément généré
par un déclenchement intempestif du
limiteur de sécurité en cas de panne,
l‘appareil ne devra pas être alimenté
par une minuterie.
• L‘utilisation de cet appareil est for-
tement déconseillé aux personnes à
capacités réduites, tant mentales que
physiques. Pour leur sécurité, conseils
et instructions leur seront donnés
par une personne compétente. Il faut
garder l‘appareil hors de porté des
enfants.
De montage, eerste inbedrijfstelling
en het onderhoud van dit apparaat
mag alleen door een erkend instal-
latiebedrijf worden uitgevoerd dat
daarbij voor de inachtneming van de
bestaande normen en installatievoor-
schriften de volle verantwoording
draagt.
Wij aanvaarden geen aansprakelijk-
heid voor schadegevallen, die door
het niet opvolgen van deze handlei-
ding ontstaan.
• De boiler alleen gebruiken nadat deze
op de juiste wijze geïnstalleerd is en
technisch in goede staat verkeert!
• De boiler alleen in een vorstvrije ruimte
installeren!
• Het apparaat alleen in bedrijf stellen
wanneer het volledig met water gevuld
is!
• De boiler, de elektrische leidingen en
de waterleidingen mogen niet worden
gewijzigd.
• Nooit de boiler openen zonder eerst
diens stroomtoevoer te onderbreken.
• Attentie! Nadat er lange tijd heet
water doorheen is gestroomd, kunnen
ook de fittingen heet worden!
• Dit toestel moet geaard worden!
• Om gevaarlijke situaties te voorkomen,
door het per ongeluk inschakelen van
de temperatuurbegrenzer bij storing,
mag het toestel niet worden aangeslo-
ten op een schakelklok.
• Het is niet aangewezen dit toestel te
laten gebruiken door personen (incl
kinderen) met lichamelijke, motorieke
of geestelijke beperkingen of door
personen met gebrek aan ervaring of
kennis. Zij dienen voor hun veiligheid
onder toezicht van een bevoegd per-
soon het toestel te gebruiken of aan-
wijzingen te ontvangen. Op kinderen
moet gelet worden om zeker te zijn dat
zij niet met het toestel spelen.
3. Consignes de sécurité 3. Veiligheidswenken

S5-U
12
Dit symbool betekent in Europa dat
gebruikte elektrische en elektronische
producten niet bij het normale huishou-
delijke afval mogen. Lever deze producten
in bij de aangewezen inzamelingspunten,
waar ze gratis worden geaccepteerd en
op de juiste manier worden verwerkt,
teruggewonnen en hergebruikt. In ver-
schillende landen kunt u uw producten
bij uw winkelier inleveren bij de aanschaf
van een vergelijkbaar nieuw product.
Wanneer u dit product op de juiste manier
als afval inlevert, spaart u waardevolle
hulpbronnen en voorkomt u potentiële
negatieve gevolgen voor de volksgezond-
heid en het milieu, die anders kunnen ont-
staan door een onjuiste verwerking van
afval. Neem contact op met uw gemeente
voor meer informatie over het dichtst-
bijzijnde inzamelingspunt of raadpleeg
www.nvmp.nl, www.ictoffice.nl of www.
stibat.nl. Voor professionele gebruikers:
Neem voor het weggooien van elektrische
en elektronische apparatuur contact op
met uw leverancier voor verdere infor-
matie. Dit symbool is alleen geldig in de
Europese Unie.
Lorsque ce symbole figure sur les produits
et/ou les documents qui les accom-
pagnent, cela signifie que les appareils
électriques et électroniques ne doivent
pas être jetés avec les ordures ména-
gères. Pour que ces produits subissent un
traitement, une récupération et un recy-
clage appropriés, envoyez les aux point
de collecte désignés, où ils peuvent être
déposés gratuitement. Dans certains pays,
il est possible de renvoyer les produits
au revendeur local en cas d’achat d’un
produit équivalent. En éliminant correc-
tement ce produit, vous contribuerez à la
conservation des ressources vitales, à la
prévention des éventuels effets négatifs
sur l’environment et la santé humaine qui
pourraient survenir dans le cas contraire.
Afin de connaître le point de collecte le
plus proche, veuillez contacter vos auto-
rités locales. Des sanctions peuvent être
appliquées en cas d’élimination incorrecte
de ces déchets, conformément à la législa-
tion nationale. Utilisateurs professionnels:
Pour en savoir plus sur l’élimination des
appareils électriques et électroniques,
contactez votre revendeur ou fournis-
seur. Ce symbole n’est reconnu que dans
l’Union européenne.
4. Emballage et matériaux 4. Verpakking en materialen

13
• Le chauffe-eau S5-U est un appareil à
écoulement libre (sans pression) pour
l‘alimentation décentralisée en eau
chaude d‘un seul point d‘eau, p. ex. un
évier de cuisine.
• Le chauffe-eau maintient la quantité
d‘eau qu‘il renferme à une tempéra-
ture préréglée. Si la totalité de l‘eau
du réservoir est prélevée, la montée
en température s‘effectue selon le dia-
gramme ci-contre.
• Le chauffe-eau ne doit pas être mis
sous pression. Ne jamais obturer
la sortie de la robinetterie, et ne
jamais utiliser de brise-jet ou un
flexible muni d’un régulateur de jet.
• Un dépôt de calcaire peut boucher
l’écoulement d’eau et produire ainsi
une mise sous pression du chauffe-eau.
• Les signes d’un entartrage sont: des
bruits d’ébullition et un écoulement
d’eau restreint. Dans ce cas, faire
détartrer le chauffe-eau et la robinette-
rie par l’installateur.
• Pendant le temps de montée en
température, de l’eau s’écoule de
la robinetterie.
1 Température de sortie de 40°C pour des températures d’eau chaude et d’eau
froide de 65°C et 12°C.
2 Consommation de courant en état de veille (température de 65°C / 24h).
1 Afgifte-temperatuur 40°C bij opwarming tot 65°C en
temperatuur van het koude water 12°C.
2 Standby stroomverbruik bij 65°C / 24 uur.
Type S5-U Type
N° de référence 42052 Bestelnummer
Contenance nominale l 5Nominale inhoud l
Type, pression nominale libre (sans pression)/open (drukloze) Model, (nominale overdruk)
Réservoir intérieur Polypropylène / polypropeen Binnentank
Isolation thermique Styropor (sans CFC) / polystyreen (CKW-
vrij) Thermische isolatie
Puissance nominale pour 230 V kW 2,0 Nominaal vermogen bij 230 V kW
Raccordement eau (pouce) Zoll 3/8Wateraansluiting “ (inch)
Quantité d’eau mixte 1l 9,1 Hoeveelheid mengwater 1l
Plage de température °C ≤ 85 Temperatuurbereik °C
Réglage de température en continu / traploos instelbaar Temperatuur-instelling
Temps de chauffe de 15°C à 85°C en min 13 Opwarmtijd 15°C tot 85°C min
Consommation de courant en veille
2kWh 0,27 Standby energieverbruik 2kWh
Poids vide / plein kg 3,5 / 8,5 Leeg gewicht / vol gewicht kg
Degré de protection selon VDE IP 24 Veiligheidsklasse conform VDE
• De kleine boiler S5-U is een open,
drukloos toestel voor de decentrale
warmwater voorziening van een afzon-
derlijke tappunt zoals bijv. een keuken-
gootsteen.
• De kleine boiler houdt voortdurend
warm water op de vooraf gekozen
temperatuur gereed. Wanneer de boiler
helemaal wordt geleegd, verloopt het
opwarmen overeenkomstig het neven-
staande diagram.
• De boiler mag niet worden bloot-
gesteld aan druk. Sluit nooit de
uitloop aan de kraan af en gebruik
nooit een straalbreker of een slang
met een straalregelaar.
• Door kalkaanslag kan de uitloop
verstopt raken en de boiler onder
druk komen.
• Tekenen die duiden op kalkaanslag,
zijn kookgeluiden en een geringere
wateruitstroom. Laat in dat geval de
boiler en de kraan door een vakman
ontkalken.
• Tijdens de verwarmingsfase drup-
pelt er water uit de uitloop van de
kraan.
40 °C
15 min
10 min
5 min
0
60 °C50 °C 65 °C 85C
S5-O
40 °C
15 l
10 l
5 l
0
60 °C50 °C 65 °C 85 °C
S5-O
40 °C
160
140
160
100
228
158
70
376
256
5. Description de l’appareil 5. Beschrijving van het apparaat
6. Caractéristiques techniques 6. Technische specificaties

S5-U
14
Le réglage de la température souhaitée de
l’eau du chauffe-eau s’effectue sur l’appa-
reil. L’eau arrive par la soupape d’eau
chaude de la robinetterie en place pour
être mélangée à l’eau froide.
1 Bouton du thermostat de réglage
arrêteringsring
2 Réglage en usine à 85 °C: „0“
standaardinstelling af fabriek 85 °C: „0“
3 Possibilités de réglage : « A–B–C »
instelmogelijkheden temperatuurbegrenzing:
“A–B–C”
Limitation de la température
• minimiser les risques de brulures,
• économiser l’énergie,
• réduire l’entartrage
La bague de limitation est accessible
après avoir retiré le bouton de réglage.
La température peut-être préréglée sur
une des positions suivantes:
A38°C B55 °C
C65°C 085 °C (réglage usine)
Le bouton du thermostat ne peut être
retiré que par l’installateur !
Sélection de la température
• Appareiléteint
❄Protection hors-gel automatique
: le chauffage se met en marche
lorsque la température de l’eau chute
au-dessous de 7 °C environ.
35 …et la zone noire :
zone d’économie d’énergie (par
exemple pour lavabo)
e environ 55 °C : position économie
d’énergie, avec réduction des dépôts
de calcaire.
65 Position standard (par exemple pour
l’évier)
85 température maxi réglable
Le voyant lumineux est allumé lorsque
l’appareil chauffe.
Le voyant lumineux est allumé lorsque
l’appareil chauffe (1).
Lorsque le réglage est supérieur à
45°C, un écoulement d’eau à haute
température peut se produire.
Attention: risque de brûlure!
En réglant la température, vous préréglez
également la quantité d’eau mélangée
pouvant être obtenue (voir diagramme
ci-contre).
Op het apparaat kan men de gewenste
temperatuur voor het water in de boiler-
ketel instellen. Het water wordt d.m.v. de
warmwater kraan uit de geïnstalleerde
combinatie ontnomen en kan dan met
koud water worden gemengd.
Temperatuurkeuze
• Boileruit
❄Automatische vorstbeveiliging: de
verwarming wordt ingeschakeld
wanneer de watertemperatuur onder
ca. 7 °C daalt.
35 …en het zwarte gebied:
energiebesparingsgebied
(bv. voor wastafels)
e ca. 55 °C: energiebesparingsstand,
met geringe kalkafzetting.
65 standaardstand (bv. voor de
keukenspoelbak)
85 maximaal instelbare temperatuur
Afhankelijk van het systeem kunnen de
temperaturen van de gewenste waarden
afwijken.
Het controlelampje brandt als de boiler
opwarmt (1).
Als de regelknop is ingesteld op een
temperatuur hoger dan 45°C, kan er
meteen water met een hoge tempera-
tuur stromen.
Achtung: Verbrandingsgevaar!
Met de temperatuur stelt u ook de maxi-
male menghoeveelheid in (zie neven-
staand diagram).
Temperatuurbegrenzing
• betere veiligheid tegen verbranding,
• minder energieverbruik,
• minder kalkaanslag
De begrenzingsring is toegankelijk nadat
de regelknop eraf getrokken is.
De temperatuur kan vooraf ingesteld wor-
den op een van de volgende posities:
A38°C B55 °C
C65°C 085 °C (fabrieksafstelling)
De thermostaatknop mag uitsluitend
door de installateur worden afgeno-
men!
40 °C
15 min
10 min
5 min
0
60 °C50 °C 65 °C 85C
S5-O
40 °C
15 l
10 l
5 l
0
60 °C50 °C 65 °C 85 °C
S5-O
40 °C
1
1
2
3
7. Utilisation 7. Gebruik

15
• Observez les normes nationales ainsi
que les dispositions des services locaux
de distribution d‘eau.
• Si l’appareil est soumis à la pres-
sion hydraulique du point de rac-
cordement, le réservoir peut fuir et
provoquer une inondation.
• Ne pas laisser d’accessoires dans
l’emballage.
• Montez le chauffe-eau en position ver-
ticale, les raccords d’eau vers le haut,
dans un local hors gel. Utilisez les vis
et les chevilles jointes ou des acces-
soires de fixation équivalents (suivant
la nature du mur) espacés de 140mm
dans le sens horizontal.
• Ne pas obturer le tube de sortie et le
bec mobile de la robinetterie. Ne pas
raccorder de flexible brise-jet ni de
régulateur de jet.
La sortie fait fonction d’aérateur. Seules
des robinetteries spéciales pour
chauffe-eau à écoulement libre (sans
pression) doivent être installées.
Observer les instructions de montage de
la robinetterie car un débit de 5 l/min doit
être respecté. Même en cas d’une pression
d’eau temporairement plus élevée, ne pas
dépasser le débit d’eau.
Un débit d’eau correct permet d’obtenir:
• un faible niveau de bruit lors du sou-
tirage
• une grande quantité d’eau mélangée
Respecter le repérage de couleur des
tubes de raccordement de la robinetterie
et du chauffe-eau
bleu = arrivée eau froide
rouge = écoulement eau chaude
En cas d’inversion des raccordements,
le chauffe-eau ne pourra pas fonc-
tionner et risque d’être endommagé
(dégâts des eaux).
L’écrou de raccordement doit Ítre cor-
rectement positionné (fig. A).
Un serrage excessif détruit les
raccords hydrauliques !
• Houdt u aan de nationale normen als-
mede de bepalingen van de
plaatselijke waterleidingbedrijf.
• Als deze boiler wordt blootgesteld
aan de normale waterleidingdruk,
dan kan dit lekkage van het reser-
voir en dus waterschade veroor-
zaken.
• Geen accessoires in de verpakking
achterlaten.
• Monteer de boiler verticaal in een
vorstvrije ruimte met de wateraan-
sluitingen naar boven. Gebruik de
meegeleverde schroeven en pluggen
of vergelijkbaar bevestigingsmateriaal
(afhankelijk van de toestand van de
muur) in een horizontale positie met
een afstand van 140mm.
• Aansluitnippels en uitloop van de
kraan niet afsluiten. Geen perlators of
straalregelaars met slang aansluiten.
De kraanuitloop dient tevens voor de
beluchting. Er mogen alleen speciale
fittingen voor open (drukloze) boilers
worden geïnstalleerd. Houdt u zich aan
de richtlijnen voor de montage van de
kraan om de doorstroomhoeveelheid van
5 L/min. aan te houden. De hoeveelheid
doorstromend water mag ook bij tijdelijke
verhoging van de waterdruk niet worden
overschreden.
De juiste doorstroomhoeveelheid zorgt
voor:
• weinig bijgeluiden bij het aftappen
• grote menghoeveelheden
De kleurcodering van de aansluitleidingen
voor kranen en boiler moet dezelfde zijn:
blauw = koud water-aanvoer
rood = warm water-afvoer
Door verwisseling van de aansluitin-
gen wordt de boiler onbruik-baar of
vernield (waterschade).
De koppelingsmoeren moeten recht
opgedraaid worden (afb. A), met
geweld vastdraaien heeft vernie-
ling van de wateraansluitingen tot
gevolg!
A
160
140
160
100
228
158
70
376
256
8. Montage et raccordement hydraulique 8. Montage en wateraansluiting

S5-U
16
Schéma de câblage
Schakelschema
ϑ
ϑ>
N
5
1
4
3
2
230 V ~
L
1. Ouvrir la vanne d’eau chaude de la
robinetterie ou positionner le mitigeur
sur „chaud“ jusqu’à ce qu’il n’y a plus
de bulles d’air dans l’eau qui s’écoule.
2. Brancher la prise secteur et sélection-
ner la température.
Danger de marche à sec!
En cas d’inversion des opérations,
le thermostat de sécurité déclenche.
Dans ce cas remplir d’eau l’appareil et
couper l’alimentation.
Mise en service chez l’utilisateur
• Expliquez au client utilisateur le fonc-
tionnement de l’appareil. Informez-le
des instructions de sécurité à respecter,
prévenez-le que pendant la chauffe, la
robinetterie goutte.
• Remettez les instructions de montage
et de fonctionnement au client utilisa-
teur.
De volgende regels moeten worden
opgevolgd:
• De installatie moet aan de geldige
IEC normen of nationale normen en
de bepalingen van de plaat-
selijke energie-bedrijven voldoen!
• Neem de aanwijzingen op het type-
plaatje in acht.
• Neem de technische gegevens op
pagina 12 in acht.
• Dit toestel moet geaard worden!
De boiler dient op een stopkontakt met
aarding aangesloten worden. Deze moet
na de installatie van de boiler vrij toegan-
kelijk zijn.
Als het boiler permanent aangesloten
wordt op het wisselstroomnet (contact-
doos boiler), moeten alle polen van de
boiler over een scheidingssectie van min-
stens 3 mm van het voedingsnet geschei-
den kunnen worden.
Het is niet toegestaan om de boiler met
een vast bevestigde kabel aan te sluiten.
1. Warmwaterkraan openen of eengreeps
mengkraan op »warm« zetten tot er
geen luchtbellen meer in het water
zitten.
2. Stekker in het stopcontact steken en
gewenste temperatuur instellen.
Droogkookgevaar!
Als u de volgorde omwisselt, slaat de
temperatuurbegrenzer aan.
In dit geval moet u het toestel met
water vullen en het toestel kortston-
dig spanningsvrij maken.
Aflevering
• Leg de gebruiker uit hoe de boiler
werkt. Maak hem met name attent op
de veiligkeidsaspecten en het druppe-
len bij het verwarmen.
• Overhandig de montage- en gebruiks-
aanwijzing aan de gebruiker.
Obligation de conformité aux
normes et règles suivantes:
• L’installation doit être conforme
aux normes IEC et aux normes
nationales en vigueur ainsi qu’aux
dispositions des entreprises locales
d’approvisionnement en énergie !
• Observer les indications sur la
plaque signalétique
• Observer les caractéristiques tech-
niques de la page 12
• Cet appareil doit être relié à la
terre !
Il faut raccorder l’appareil avec une prise
avec terre qui doit rester librement acces-
sible après l’installation de l’appareil.
Si le chauffe-eau doit être raccordé à
demeure au réseau électrique alternatif
(boîte de connexion pour appareil), il
doit pouvoir être isolé du réseau avec un
espace intercontact d’au moins 3 mm à
chaque pôle.
L’installation avec un câble posé à
demeure est interdite.
1 Bouton de réglage de la température
2 Coupe-circuit bilame
3 Élément chauffant
4 Voyant de contrôle
5 Borne de raccordement
1 Temperatuurregelaar
2 Bimetaalbeveiliging
3 Verwarmingselement
4 Controlelampje
5 Aansluitklem
1.
2.
9. Raccordement électrique
10. Mise en service
9. Elektrische aansluiting
10. Inbedrijfstelling

17
Réservé au professionnel !
Pour toute intervention:
• Mettre l’appareil hors tension.
• Desserrer les raccords d’eau
froide et chaude sur l’appareil.
• Déposer l’appareil, vidanger par les
raccords d’eau chaude et
froide et le poser sur la table.
Ouverture du boîtier
1. Retirer le sélecteur de température (1).
2. Desserrer les quatre vis du boîtier: deux
en haut et deux en bas (2).
3. Desserrer la vis dans la tête.
4. Déposer la partie avant du boîtier (3).
5. L’appareil est maintenant accessible
pour d’autres travaux. L’assemblage
s’effectue dans l’ordre inverse.
Détartrage
Le tuyau de sortie peut être détartré avec
des produits de détartrage courants ou
du vinaigre. Respecter les avertissements
du fabricant lors du détartrage. Si l’eau
s’écoule nettement plus lentement alors
que le robinet est ouvert à fond, il faut
faire détartrer le chauffe-eau et le robi-
net par un professionnel. Un entartrage
prolongé peut avoir pour conséquence
une pression excessivement élevée dans
l’appareil.
Le tartre se dépose sur l’élément
chauffant et sur le côté intérieur du
chauffe-eau. Les intervalles de nettoyage
dépendent de la dureté de l’eau et du
mode de fonctionnement de l’appareil. Il
est recommandé de nettoyer le chauffe-
eau tous les deux ans.
Attention: n’utilisez pas de produit de
nettoyage chimique !
Dépannage réalisé par un ins-
tallateur
Si lors d’un usage de l’appareil selon les
normes le ou les défaut(s) doit/doivent
être éliminé(s) et le thermostat remplacé.
1
2
3
Aansluiting alleen door een vakman!
Bij werkzaamheden altijd:
• Eerst de boiler loskoppelen van het
stroomnet.
• Koudwater- en warmwaterleiding
van de boiler loskoppelen.
• Apparaat verwijderen, via de
warm-water- en koudwateraan-
sluitpunten leeg laten lopen en op
tafel leggen.
De behuizing openen
1. Trek de regelknop voor de temperatuur
(1) eraf.
2. Draai de vier schroeven van de behui-
zing los: bovenaan twee en onderaan
twee (2).
3. Draai de schroef in de knop los.
4. Verwijder het frontpaneel van de
behuizing (3).
5. De boiler is nu toegankelijk voor werk-
zaamheden. De montage gebeurt in
omgekeerde volgorde.
Ontkalking
De uitloop kan ontkalkt worden met
gangbare ontkalkers of azijn. Neem bij
ontkalkers de waarschuwingsaanwijzin-
gen van de fabrikant in acht.Als de kraan
volledig openstaat en het water duidelijk
langzamer stroomt, dienen de kleine boi-
ler en de kraan door een vakman ontkalkt
te worden. Bij een langdurige verkalking
kan een ontoelaatbaar hoge druk ont-
staan in de boiler.
Op het verwarmingselement en aan de
binnenkant van de boiler wordt kalkafzet-
ting gevormd. De reinigingsintervallen zijn
afhankelijk van de hardheid van het water
en de werkwijze van de boiler. Wij advise-
ren om het warmwaterreservoir na twee
jaar te reinigen.
Let op: Gebruik geen chemische reini-
gingsmiddelen!
Oplossen van de storing door
de installateur
Onder normale gebruiksomstandigheden
dient de fout gevonden en de termostaat
vervangen.
1
2
3
11. Maintenance et entretien 11. Onderhoud en verzorging

S5-U
18
Poz. Nazwa Název Nr części / Číslo dílu
1 Grzałka 2000 W Topné těleso 2000 W 85200
2 Uszczelka Těsnění 85205
4 Regulator temperatury Regulátor teploty 85210
5 Bezpiecznik bimetaliczny Bimetalická pojistka 85215
7 Lampka kontrolna Kontrolka 85220
11
Pokrętło regulacji temperatury ze
sprężyną 11 Knoflík tepelného regulátoru s pérkem 85225
32 Przyłącze G 3/8Příruba G 3/885230
Przy zamawianiu części prosimy podawać zawsze typ podgrzewacza i numer
seryjny. V objednávkách vždy uvádějte typ přístroje a sériové číslo.
160
140
160
100
228
158
70
376
256
160
140
160
100
228
158
70
376
256
160
140
160
100
228
158
70
376
256
160
140
160
100
228
158
70
376
256
256 70 156
228
376
100
160
140
1. Spis treści
2. Budowa podgrzewacza i części zamienne
1. Obsah
2. Konstrukce a náhradní díly
1. Spis treści .......................................18
2. Budowa podgrzewacza i części zamienne ..............18
3. Wskazówki bezpieczeństwa .........................19
4. Opakowanie i materiały ............................20
5. Opis podgrzewacza ...............................21
6. Dane techniczne ..................................21
7. Użytkowanie:
Nastawienie temperatury ...........................22
Ograniczenie zakresu doboru temperatury ..............22
8. Montaż i przyłączenie wody .........................23
9. Przyłącze elektryczne ..............................24
10. Uruchomianie ...................................24
11. Konserwacja, zalecenia praktyczne:
Otwarcie pokrywy obudowy ........................25
Odkamienianie ..................................25
Usuwanie usterek zlecać fachowcom .................25
1. Obsah ..........................................18
2. Konstrukce a náhradní díly ..........................18
3. Bezpečnostní pokyny ..............................19
4. Konstrukce a náhradní díly ..........................20
5. Popis přístroje ...................................21
6. Technické údaje ..................................21
7. Použití přístroje:
Nastavení teploty .................................22
Omezení volitelné teploty ...........................22
8. Montáž a vodovodní přípojka .......................23
9. Připojení k elektrické síti ...........................24
10. Uvedení do provozu ..............................24
11. Údržba a péče:
Pro otevření pláště přístroje ........................25
Odstranění vodního kamene .......................25
Odstranění závad kvalifikovanými odborníky ...........25

19
Zainstalowanie, pierwsze urucho-
mienie i konserwacja podgrzewacza
mogą być wykonywane jedynie przez
autoryzowany zakład usługowy
odpowiedzialny za zgodność zainsta-
lowania z obowiązującymi normami i
przepisami montażowymi.
Producent nie ponosi żadnej odpo-
wiedzialności za szkody wynikłe z
niezastosowania się do powyższego
wymagania.
• Podgrzewacz używać tylko wówczas,
gdy został on prawidłowo zainstalowa-
ny i znajduje się w nienagannym stanie
technicznym!
• Montować w pomieszczeniach nieza-
grożonych zamarzaniem!
• Uruchamiać urządzenie tylko po całko-
witym napełnieniu wodą!
• Nie dopuszcza się dokonywania
jakichkolwiek zmian technicznych w
podgrzewaczu oraz w instalacji wodo-
ciągowej i instalacji elektrycznej!
• Nie wolno zdejmować obudowy przed
uprzednim trwałym wyłączeniem zasi-
lania elektrycznego!
• Uwaga! Po dłuższym przepływie
gorącej wody armatura wodociągowa
osiąga również odpowiednio wysoką
temperaturę!
• Urządzenie musi być uziemione!
• W celu zabezpieczenia przed możliwo-
ścią mimowolnego zresetowania ogra-
nicznika temperatury urządzenie nie
może być zasilane poprzez wyłącznik
zegarowy.
• Urządzenie to nie może być użytko-
wane przez osoby (włączając dzieci) o
ograniczonych zdolnościach psychicz-
nych, sensorycznych bądź duchowych
a także przez osoby nie posiadające
wystarczającej wiedzy i doświadczenia,
chyba że będą one w towarzystwie
osoby odpowiedzialnej za ich bezpie-
czeństwo bądź otrzymają odpowiednie
instrukcje dotyczące użytkowania urzą-
dzenia. Dzieci powinny być pod opieką
osoby dorosłej aby być pewnym, że nie
bawią się urządzeniem.
Montáž, první uvedení do provozu a
údržba tohoto přístroje smí být prová-
děny pouze uznávanou odbornou fir-
mou, která je při tom plně zodpověd-
ná za dodržování stávajících norem a
instalačních předpisů.
Výrobce nepřebírá žádné ručení za
škody, které vznikly nedodržením
tohoto návodu.
• Přístroj je možno používat pouze po
správném provedení jeho instalace a
je-li v bezvadném technickém stavu!
• Přístroj lze instalovat pouze v nezamr-
zající místnosti!
• Přístroj je možné uvést do provozu
pouze po úplném naplnění vodou!
• Na přístroji nebo na elektrickém a vod-
ním vedení se nesmí provádět žádné
technické změny!
• Přístroj nikdy neotevírejte, pokud před-
tím nebyl trvale odpojen od elektrické
sítě!
• Pozor, po déletrvajícím průtoku horké
vody může být horká také armatura!
• Přístroj musí být uzemněn!
• Aby se v případě poruchy naprosto
vyloučilo nebezpečí neúmyslného vysa-
zení omezovače teploty, přístroj nesmí
být napájen přes časový spínač!
• Tento přístroj není určen k tomu, aby
byl používán osobami (včetně dětí) s
omezenými fyzickými nebo duševními
schopnostmi, s nedostatečnou zkuše-
nosti a s nedostatečnými znalostmi.
Takové osoby mohou přístroj používat
pouze v případě, že na ně dohlíží
jiná, za jejich bezpečnost odpovědná
osoba případně když budou pověřenou
osobou poučeny o tom, jak se přístroj
používá. Na děti se musí dohlížet, aby
bylo zajištěno, že si s přístrojem nebu-
dou hrát.
3. Wskazówki bezpieczeństwa 3. Bezpečnostní pokyny

S5-U
20
Vámi zakoupený výrobek je vyvinut a
vyroben z vysoce hodnotných materiálů,
které jsou recyklovatelné a vícekrát pou-
žitelné. Tento uvedený symbol na produk-
tech a v doprovodné dokumentaci zname-
ná, že elektrické a elektronické výrobky po
skončení jejich životnosti musí být zlikvi-
dovány odděleně od domovního odpadu.
Odevzdávejte prosím tyto výrobky pro
jejich další zpracování, získání hodnotných
surovin a recyklaci zbytků do patřičných
sběren. Řádná likvidace těchto produktů
prospívá životnímu prostředí a zabraňuje
možné škodlivé ovlivnění lidí a prostředí,
které by příp. mohlo vzniknout následkem
neodborného zacházení s přístroji na
konci jejich životnosti. Přesnější informace
o nejbližší sběrně získáte na příslušném
obecní úřadě. Pro naše obchodní partnery:
chcete-li likvidovat elektrické a elektro-
nické výrobky, spojte se s Vašim obchod-
níkem nebo dodavatelem, od kterých se
dozvíte vše potřebné. Tento symbol platí
jen v Evropské Unii.
Produkt ten został zaprojektowany i
wyprodukowany z materiałów i elemen-
tów o wysokiej wartości, które można
poddawać recyklingowi i ponownie wyko-
rzystywać. Ten Symbol na produktach i/lub
towarzyszących dokumentach oznacza,
że produkty elektryczne i elektroniczne
należy po zakończeniu użytkowania utyli-
zować oddzielnie od odpadów domowych.
Produkty te należy w celu obróbki, odzy-
skiwania surowców i recyklingu oddawać
w specjalnie w tym celu utworzonych
komunalnych miejscach zbiórki wzgl.
placówkach zbiórki surowców wtórnych,
które bezpłatnie przyjmą te urządzenia.
Należyta utylizacja tego produktu służy
środowisku i zapobiega możliwemu szko-
dliwemu działaniu na ludzi i środowisko,
jakie mogłoby wyniknąć z niewłaściwe-
go obchodzenia się z urządzeniami po
zakończeniu ich użytkowania. Dokładne
informacje na temat najbliższego miejsca
zbiórki wzgl. placówki recyklingowej
można otrzymać w swoim urzędzie gminy.
Klienci firmowi: jeżeli chcą zutylizować
urządzenie elektryczne i elektroniczne,
powinni skontaktować się ze swoim dys-
trybutorem lub dostawcą. Mają oni dla
nich dalsze informacje. Niniejszy symbol
obowiązuje jedynie w Unii Europejskiej.
4. Opakowanie i materiały 4. Konstrukce a náhradní díly
