clage CFX-U Instruction Manual

Montageanleitung für den Fachhandwerker
Installing instructions for the professional
08.16
E-Kompaktdurchlauferhitzer CFX-U
E-compact instant water heater CFX-U
de > 
en > 
fr > 

2
DE
CFX-U FUNKTRONIC MPS®
Inhaltsverzeichnis
Die Montageschablone befindet sich auf den heraustrennbaren Innenseiten dieser Anleitung.
1. Übersichtsdarstellung...........................................................................................3
2. Sicherheitshinweise ............................................................................................4
3. Technische Daten. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
4. Abmessungen .................................................................................................5
5. Installationsbeispiel ............................................................................................6
6. Installation....................................................................................................7
Montageort ...................................................................................................7
Gerät befestigen ...............................................................................................7
Gerät montieren ...............................................................................................7
Wandhalter der Funkfernbedienung montieren......................................................................8
7. Elektroanschluss ...............................................................................................9
Schaltplan.....................................................................................................9
Bauliche Voraussetzungen .......................................................................................9
Lastabwurfrelais /-box ..........................................................................................9
Elektroanschluss herstellen ......................................................................................9
Elektroanschluss mit Wandanschlussdose ..........................................................................9
Anschluss an fest verlegte Leitung ...............................................................................10
8. Erstinbetriebnahme ...........................................................................................11

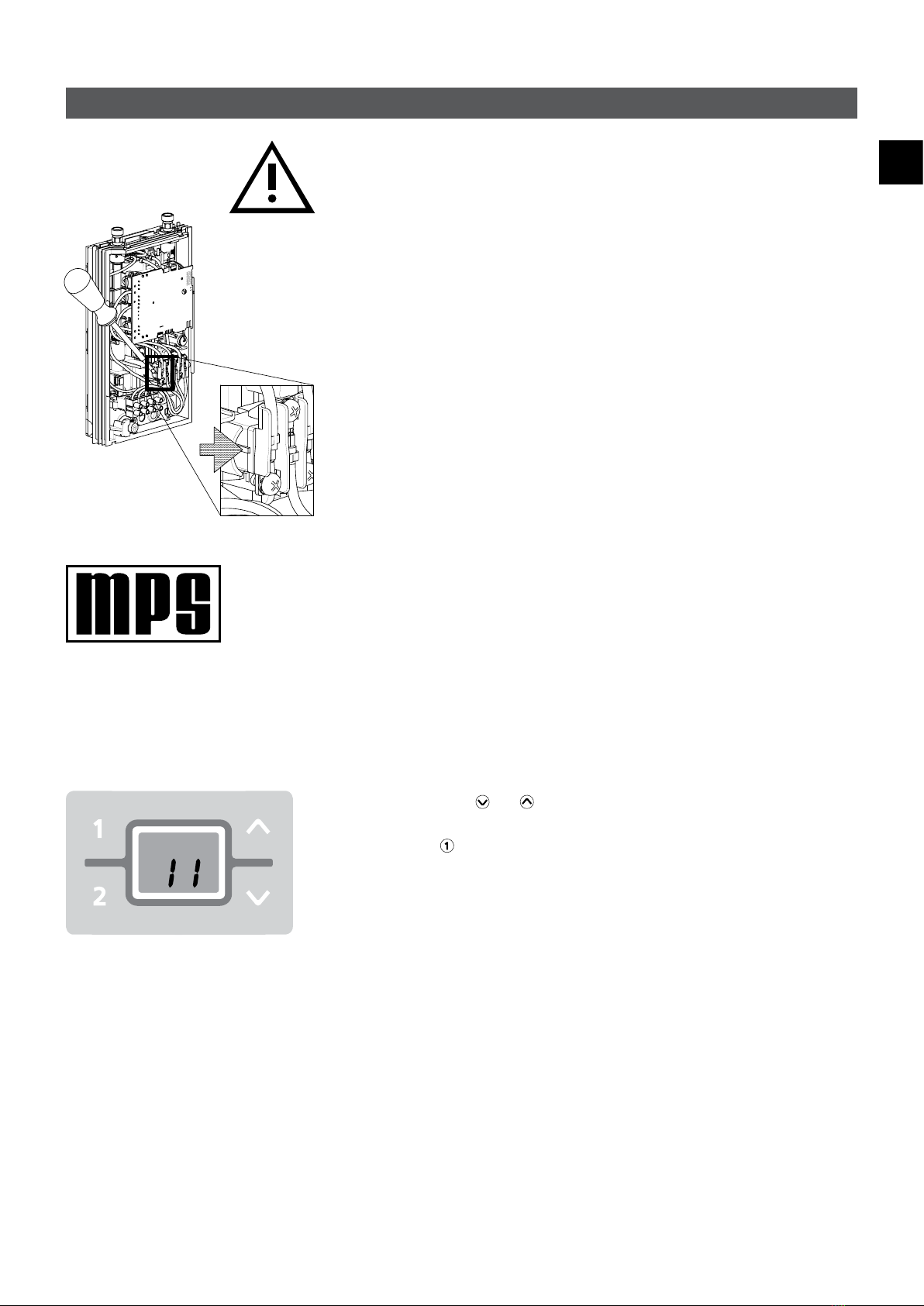

Leistungsumschaltung .........................................................................................11
Erneute Inbetriebnahme........................................................................................12
Hinweise bei Funk-Verbindungsproblemen ........................................................................12
Fernsteuerung ................................................................................................12
Sperr-Level ...................................................................................................12
9. Service-Menü.................................................................................................13
10. Umwelt und Recycling ........................................................................................14

CLAGE
3
DE
13 Durchführungstülle
Durchführungstülle
XXXXX
1. Übersichtsdarstellung
Bei Ersatzteilbestellungen stets Gerätetyp und Seriennummer angeben!
Geräteunterteil
Schrauben und Dübel
Temperaturfühler Set
Heizelement mit SDB
Temperaturbegrenzer STB
Kalt- und Warmwasseranschlussstück
Gerätehaube
Filtersieb
Rückflussverhinderer
Elektronik
Einlaufrohr
Durchflussgeber
Anschlussklemme
Durchführungstülle
Funkfernbedienung inkl. Batterien

4
DE
CFX-U FUNKTRONIC MPS®
2. Sicherheitshinweise
• Benutzen Sie das Gerät nur, nachdem es korrekt installiert wurde und wenn
es sich in technisch einwandfreiem Zustand befindet.
• Öffnen Sie niemals das Gerät, ohne vorher die Stromzufuhr zum Gerät dau-
erhaft unterbrochen zu haben.
• Nehmen Sie am Gerät oder an den Elektro- und Wasserleitungen keine
technischen Änderungen vor.
• Das Gerät muss geerdet werden.
• Beachten Sie, dass Wassertemperaturen über ca. 43°C, besonders von
Kindern, als heiß empfunden werden und ein Verbrennungsgefühl hervor-
rufen können. Bedenken Sie, dass nach längerer Durchlaufzeit auch die
Armaturen entsprechend heiß werden.
• Das Gerät ist nur für den Hausgebrauch und ähnliche Zwecke inner-
halb geschlossener Räume geeignet und darf nur zum Erwärmen von
Trinkwasser verwendet werden.
• Das Gerät darf niemals Frost ausgesetzt werden.
• Die auf dem Typenschild angegebenen Werte müssen eingehalten werden.
• Im Störungsfall schalten Sie sofort die Sicherungen aus. Bei einer Undichtig-
keit am Gerät schließen Sie sofort die Wasserzuleitung. Lassen Sie die
Störung nur vom Werkskundendienst oder einem anerkannten Fachhand-
werksbetrieb beheben.
• Dieses Gerät kann von Kindern ab 3Jahren und darüber sowie von
Personen mit verringerten physischen, sensorischen oder mentalen
Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden, wenn
sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unter-
wiesen wurden und die daraus resultierenden Gefahren verstehen. Kinder
dürfen nicht mit dem Gerät spielen. Reinigung und Benutzerwartung dürfen
nicht von Kindern ohne Beaufsichtigung durchgeführt werden.
Lesen Sie diese Anleitung bis zur letzten Seite sorgfältig durch, bevor Sie das
Gerät installieren oder benutzen! Bewahren Sie diese Anleitung für spätere
Verwendung zusammen mit dem Gerät auf!
Montageanleitungen richten sich an den Fachmann, der für die Installation des Gerätes
verantwortlich ist. Gebrauchsanleitungen sind für den Endanwender bestimmt. Die
dem Gerät beigefügten Anleitungen entsprechen dem technischen Stand des Gerätes.
Die jeweils aktuelle Ausgabe dieser Anleitung ist online verfügbar
unter: www.clage.de/downloads
• Funkfernbedienung und Wandhalter nicht in die Nähe von Kreditkarten
oder anderer Karten mit Magnetstreifen bringen. Die eingebauten Magnete
können den Magnetstreifen der Karte unlesbar machen.

CLAGE
5
DE
Typ CFX-U FUNKTRONIC MPS®
Energieeffizienzklasse A *)
Nennleistung (Nennstrom) 11 / 13,5kW (16 / 19,5 A)
Gewählte Leistung (Gewählter Strom) 11kW (16A) 13,5kW (19,5A)
Elektroanschluss 3~/ PE 380..415V AC
Leiterquerschnitt, mindestens 1,5mm22,5mm2
Warmwasserleistung (l/min)
max. bei ∆t = 33K 4,8 5,8 1)
Nenninhalt 0,3l
Bauart geschlossen, 1,0MPa (10bar) Nennüberdruck
Heizsystem Blankdraht-Heizsystem IES®
Einsatzbereich bei 15°C:
spez. Wasserwiderstand
spez. elektr. Leitfähigkeit
≥ 1000cm
≤ 100mS/m
Einlauftemperatur ≤ 70°C
Einschalt- – max. Durchfluss 2,0 – 5,0l/min 2)
Druckverlust 0,2bar bei 2,5l/min 1,3bar bei 9,0l/min 3)
Temperatureinstellbereich 20°C – 60°C
Wasseranschluss G ⅜"
Gewicht (mit Wasserfüllung) 2,7kg
Schutzklasse nach VDE I
Schutzart / Sicherheit IP24
*) Die Angabe entspricht der EU-Verordnung Nr.812/2013
1) Mischwasser
2) Durchfluss begrenzt, um optimale Temperaturerhöhung zu erreichen
3) Ohne Durchflussmengenregler
3. Technische Daten
4. Abmessungen
Maßangaben in mm
Typ FX Funkfernbedienung
Betriebsspannung 3V
Batterietyp 2 × AAA Alkaline 1)
Schutzart IP20
Reichweite 10Meter inkl. Wand
Sendeleistung max. 1mW
Sende-/Empfangsfrequenz 868,3MHz
Funkabstrahlung ungerichtet
Zulassungen Europa EN300220/CE
1) Wiederaufladbare Batterien (Akkus) dürfen nicht verwendet werden

6
DE
CFX-U FUNKTRONIC MPS®
Geräteoberkante ca. 600
294
177 ≥70
75
100
G⅜
Installation mit druckloser Armatur
Installation mit druckfester Armatur
Maßangaben in mm
Tiefe 108
Küchenspüle Oberkante ca. 850
Eckventil ca. 550
Elektroanschluss
mit Netzleitung
(ca. 600, ggf. kürzen)
5. Installationsbeispiel
58
125
Tiefe 19
Funkfernbedienung mit Wandhalter

CLAGE
7
DE
6. Installation
Zu beachten sind:
• VDE 0100
• EN 806
• Bestimmungen der örtlichen Energie- und Wasserversorgungsunternehmen
• Technische Daten und Angaben auf Typenschild
• Die ausschließliche Verwendung von geeignetem und unbeschädigtem
Werkzeug
• Gerät nur in einem frostfreien Raum installieren. Das Gerät darf niemals Frost aus-
gesetzt werden.
• Das Gerät ist für eine Untertischmontage vorgesehen und muss senkrecht mit oben
liegenden Wasseranschlüssen installiert werden.
• Das Gerät entspricht der Schutzart IP24.
• Um Wärmeverluste zu vermeiden, sollte die Entfernung zwischen Durchlauferhitzer
und Zapfstelle möglichst gering sein.
• Für Wartungsarbeiten sollte in der Zuleitung ein Absperrventil installiert werden.
Das Gerät muss für Wartungszwecke zugänglich sein.
• Es können Wasserleitungen aus Kupfer oder Stahl eingesetzt werden.
Kunststoffrohre dürfen nur verwendet werden, wenn diese DIN16893 Reihe2 ent-
sprechen. Die Warmwasserleitungen müssen wärmegedämmt sein.
• Der spezifische Widerstand des Wassers muss bei 15°C mindestens 1000cm
betragen. Der spezifische Widerstand des Wassers kann bei Ihrem Wasser-
versorgungsunternehmen erfragt werden.
Montageort
1. Wasserzuleitungen vor der Installation gründlich durchspülen, um Schmutz aus den
Leitungen zu entfernen.
2. Gerät an die Wand halten; dann oben und unten, rechts und links an den kleinen
Aussparungen an der Gehäusekante die Bohrlinien markieren (siehe Bild unten).
Optional können Sie die Montageschablone auf den heraustrennbaren Innenseiten
dieser Anleitung verwenden.
3. Die Markierungen oben und unten vertikal miteinander verbinden (A–A).
4. Die Markierungen rechts und links horizontal miteinander verbinden (B–B).
5. Die Schnittpunkte dieser Linien sind die Bohrpunkte.
6. Mit einem 6mm-Bohrer die Löcher bohren. Mitgelieferte Dübel und Schrauben ein-
setzen. Die Schrauben müssen 5mm vorstehen.
7. Gerät in die rückseitigen Aufhängungsöffnungen einhängen undsanft herunter-
drücken bis es einrastet.
1. Die Wasseranschlussleitungen an die Wasseranschlüsse des Gerätes anschließen.
Dazu ⅜Zoll-Dichtungen verwenden.
2. Das zugehörige Warmwasserzapfventil mehrfach öffnen und schließen bis keine
Luft mehr aus der Leitung austritt und der Durchlauferhitzer luftfrei ist.
Gerät befestigen
Gerät montieren

8
DE
CFX-U FUNKTRONIC MPS®
6. Installation
Abbildung B:
Optionale Montage mit Dübeln und Schrauben
Abbildung A:
Montage mit Klebestreifen Wandhalter der Funkfernbedienung montieren
• Prüfen Sie vor der Montage des Wandhalters, ob die Funkfernbedienung an der
vorgesehenen Position Funkkontakt zum Durchlauferhitzer aufnehmen kann.
• Der Wandhalter der Funkfernbedienung kann wahlweise mit den beiden Klebe-
streifen nach Abziehen der Schutzfolien auf eine feste Unterlage (z.B. Fliese) geklebt
werden (AbbildungA) oder mit geeigneten Dübeln (Ø 4mm) und Schrauben an der
Wand montiert werden (AbbildungB).
• Bei Verwendung der Klebestreifen ist nach dem Andrücken keine Positionskorrektur
mehr möglich, da der Kleber eine sehr hohe Klebkraft besitzt. Achten Sie daher auf
eine waagerechte Ausrichtung beim Aufkleben.
• Die Funkfernbedienung wird magnetisch am Wandhalter gehalten.
Hinweis: Die Funkfernbedienung keiner Feuchtigkeit aussetzen

CLAGE
9
DE
Lastabwurfrelais /-box
Beim Anschluss weiterer Drehstromgeräte empfehlen wir die Verwendung der CLAGE-
Lastabwurfbox (Art.Nr. 82260). Alternativ kann ein Lastabwurfrelais für elektronische
Durchlauferhitzer (CLAGE Art.Nr. 82250) an den Außenleiter L2angeschlossen werden.
Dazu muss am Gerät eine besondere Betriebsart gewählt werden.
LCD Beschreibung
0 Betrieb ohne Lastabwurfrelais, Werkseinstellung
1 Betrieb mit normalem Lastabwurfrelais
2 Betrieb mit empfindlichem Lastabwurfrelais
Drücken Sie zum
Ändern der Betriebsart gleichzeitig die Tasten
, , und und
warten, bis der gewünschte Wert (0, 1 oder 2) im Display erscheint, dann Tasten los-
lassen. Zunächst ist die Betriebsart 1 zu wählen und die Funktion des Lastabwurfrelais
bei kleiner Geräteleistung (35 Grad Sollwert und geringer Wassermenge) zu prüfen.
Kommt es zu einem Flackern des Abwurfrelais, so muss die Betriebsart 2 gewählt wer-
den.
Elektroanschluss herstellen
Vergewissern Sie sich vor dem Anschließen des Gerätes an das elektrische Netz,
dass die Stromversorgung ausgeschaltet ist!
Elektroanschluss mit Wandanschlussdose
Das Gerät ist über die vorhandene Anschlussleitung an eine Geräteanschlussdose
anzuschließen. Bei Bedarf brechen Sie dazu eine der drei Kabeldurchführungen (rechts,
links oder unten am Gerät) aus.
7. Elektroanschluss
Nur durch den Fachmann!
Zu beachten sind:
• VDE 0100
• Bestimmungen der örtlichen Energie- und Wasserversorgungsunternehmen
• Technische Daten und Angaben auf Typenschild
• Gerät an den Schutzleiter anschließen!
Schaltplan
21
4
5
3
1. Elektronik
2. Heizelement
3. Sicherheitsdruckbegrenzer SDB
4. Klemmleiste
5. Sicherheitstemperaturbegrenzer STB
• Das Gerät muss dauerhaft an fest verlegte Leitungen angeschlossen werden. Das
Gerät muss an den Schutzleiter angeschlossen werden. Maximaler Kabelquerschnitt
6mm2.
• Die Elektroleitungen müssen sich in einem einwandfreien Zustand befinden und
dürfen nach der Montage nicht mehr berührbar sein.
• Installationsseitig ist eine allpolige Trennvorrichtung mit einer
Kontaktöffnungsweite von mindestens 3mm pro Pol vorzusehen (z.B. über
Sicherungen).
• Zur Absicherung des Gerätes ist ein Sicherungselement für Leitungsschutz mit
einem dem Gerätenennstrom angepassten Auslösestrom zu montieren.
Bauliche Voraussetzungen

10
DE
CFX-U FUNKTRONIC MPS®
7. Elektroanschluss
Sollte aufgrund örtlicher Vorraussetzungen nur der Anschluss an einer fest verlegten
Leitung möglich sein, ist wie folgt vorzugehen.
1. Demontieren Sie die am Gerät vorhandene Anschlussleitung.
2. Manteln Sie die fest verlegte Leitung so ab, dass Sie das Kabel mit der
Ummantelung durch die Spritzwassertülle bis zur Zugentlastung in das Gerät ein-
führen können.
3. Führen Sie anschließend das Kabel so durch die Spritzwasserschutztülle in das
Gerät, dass der Mantel des Kabels sicher mit der Zugentlastung fixiert werden
kann. Bei Bedarf brechen Sie eine der drei Kabeldurchführungen (rechts, links oder
unten am Gerät) aus. Die Spritzwassertülle verhindert, dass Wasser entlang der
Anschlussleitung in das Gerät eindringen kann. Die Schutztülle muss verwendet
werden!
4. Montieren Sie die Zugentlastung. Die Zugentlastung muss verwendet werden!
5. Isolieren Sie die Litzen ab und schließen diese an die Anschlussklemmen gemäß
des abgebildeten Schaltplanes an. Das Gerät ist an den Schutzleiter anzuschließen.
6. Nach erfolgtem Elektroanschluss montieren Sie die Gerätehaube. Achten Sie dabei
darauf, dass kein Kabel zwischen Haube und Gehäuseunterteil eingeklemmt wird.
Alternative Elektroanschlussart:
Anschluss an fest verlegte Leitung

CLAGE
11
DE
8. Erstinbetriebnahme
®
Multiple Power System:
Die Nennleistung (max. Leistungs-
aufnahme) kann bei der Installation
zwischen 11 und 13kW umgeschaltet
werden!
Vor dem elektrischen Anschluss die Wasserleitungen und das Gerät durch
mehrfaches, langsames Öffnen und Schließen des Warmwasserzapfventiles mit
Wasser füllen und so vollständig entlüften.
Entnehmen Sie dazu evtl. vorhandene Strahlregler aus der Armatur um einen
maximalen Durchfluss zu gewährleisten. Spülen Sie die Warmwasser- und die
Kaltwasserleitung mindestens für jeweils eine Minute.
Nach jeder Entleerung (z.B. nach Arbeiten in der Wasserinstallation, wegen
Frostgefahr oder nach Reparaturen am Gerät) muss das Gerät vor der Wieder-
inbetriebnahme erneut entlüftet werden.
Lässt sich der Durchlauferhitzer nicht in Betrieb nehmen, prüfen Sie, ob der
Sicherheitstemperaturbegrenzer (STB) oder der Sicherheitsdruckbegrenzer (SDB) durch
den Transport ausgelöst hat. Ggf. Sicherheitsschalter zurücksetzen.
Leistungsumschaltung
Darf nur durch autorisierten Fachmann erfolgen, sonst erlischt die Garantie!
Beim ersten Einschalten der Versorgungsspannung muss die maximale Geräteleistung
eingestellt werden. Das Gerät stellt erst nach dem Einstellen der Geräteleistung die
normale Funktion zur Verfügung.
Die maximal mögliche Leistung ist abhängig von der Installationsumgebung. Beachten
Sie unbedingt die Angaben in der Tabelle mit den technischen Daten, insbesondere
den notwendigen Querschnitt der elektrischen Anschlussleitung und die Absicherung.
Beachten Sie zusätzlich die Vorgaben der DIN VDE 0100.
1. Stromzufuhr zum Gerät einschalten.
2. Batteriefachdeckel der Funkfernbedienung abnehmen und Batterien (2 × AAA
Alkaline) einlegen. Polarität der Batterien beachten. Das Einlegen sollte erfolgen,
wenn die Spannungsversorgung des Durchlauferhitzers eingeschaltet ist. Die
Funkfernbedienung ist bereits werkseitig am Durchlauferhitzer angemeldet. Nach
dem Einlegen der Batterien zeigt das Display für ca. 4 Sekunden alle Segmente an.
Es folgt die Leistungsanzeige.
3. Beim ersten Einschalten der Versorgungsspannung blinkt in der Anzeige der Wert
»11«. Falls nicht, lesen Sie bitte den Hinweis»Erneute Inbetriebnahme«
4. Mit den Pfeiltasten und die maximale Geräteleistung in Abhängigkeit der
Installationsumgebung einstellen: 11 oder 13kW.
5. Mit der Taste die Einstellung bestätigen. Das Gerät nimmt seinen Betrieb auf.
6. Auf dem Typenschild die eingestellte Leistung kennzeichnen.
7. Öffnen Sie das Warmwasserzapfventil. Überprüfen Sie die Funktion des Durch-
lauferhitzers.
8. Nach dem Einstellen der maximalen Geräteleistung wird die Wasserheizung nach
ca. 10-30Sekunden kontinuierlichen Wasserflusses aktiviert.
9. Machen Sie den Benutzer mit dem Gebrauch vertraut und übergeben Sie ihm die
Gebrauchsanleitung.
10. Füllen Sie die Registrierkarte aus und senden diese an den Werkskundendienst
oder registrieren Sie Ihr Gerät online.

12
DE
CFX-U FUNKTRONIC MPS®
Wenn der Durchlauferhitzer mit einer Fernbedienung bedient wird und eine Dusche
mit Wasser versorgt, muss die Wassertemperatur auf 55°C begrenzt werden. Der
Parameter »Temperaturlimit« (»tL«) im Setup-Menü ist nach Rücksprache mit dem
Kunden auf maximal 55°C einzustellen und das Sperr-Level zu aktivieren.
Bei Betrieb mit vorgewärmten Wasser muss auch dessen Temperatur bauseits auf 55°C
begrenzt werden.
8. Erstinbetriebnahme
Fernsteuerung
Erneute Inbetriebnahme
Der Umfang der Bedienung des Gerätes kann eingeschränkt werden. Die Konfiguration
erfolgt über das Service-Menü.
Aktivierung der Sperrfunktion
1. Gewünschten Sperr-Level im»Service-Menü« einstellen (siehe Kapitel »Service-
Menü« in dieser Anleitung).
2. Gerät vom Netz trennen (z.B. durch Ausschalten der Sicherungen).
3. Brücke auf der Leistungselektronik von Pin 2 auf Pin 1 umstecken (siehe Bild).
4. Gerät wieder in Betrieb nehmen.
Deaktivieren der Sperrfunktion
1. Gerät vom Netz trennen (Sicherungen ausschalten).
2. Brücke von Pin 1 auf Pin 2 stecken.
3. Gerät wieder in Betrieb nehmen.
Sperr-Level
Wird das Gerät nach der Erstinstallation unter einer anderen Installationsumgebung
abermals in Betrieb genommen, so kann es notwendig werden, die maximale Geräte-
leistung zu ändern. Durch kurzzeitiges Überbrücken der beiden Stifte (siehe Bild) z.B.
mit einem isolierten Schraubendreher (EN 60900) geht das Gerät in den Ausliefer-
zustand zurück. Alle Parameter werden auf Werkseinstellung gesetzt und die Heizung
wird gesperrt.
Die manuelle Anmeldung der Funkfernbedienung muss jetzt durchgeführt werden
(siehe Gebrauchsanleitung).
Nach der Neuanmeldung blinkt in der Anzeige»11«, bis die maximale Geräteleistung
eingestellt wurde. Dieser Zustand bleibt beim Aus- und Einschalten der Versorgungs-
spannung erhalten.
Hinweise bei Funk-Verbindungsproblemen
Kann die Funkfernbedienung keinen Kontakt zum Durchlauferhitzer aufnehmen, zeigt
das Display »no«und ein zyklisch blinkendes Funksymbol. Durch Tastendruck wird eine
erneute Kontaktaufnahme gestartet.
Reduzieren Sie in diesem Fall den Abstand zum Durchlauferhitzer und überprüfen Sie,
ob die Spannungsversorgung eingeschaltet ist.
Nach einem Batteriewechsel und nach der Leistungsumschaltung zeigt das Display der
Funkfernbedienung den zuletzt eingestellten Sollwert und den Status des Gerätes an.

CLAGE
13
DE
Das Service-Menü gibt eine Übersicht über Systemparameter und dient zur
Diagnose.
Zum Aktivieren des Menüs drücken Sie bitte die Tasten und für mindes-
tens 2Sekunden, in der Anzeige erscheint»FL« und ein blinkender Punkt. Mit den
Pfeiltasten und können Sie zwischen den einzelnen Menüpunkten umschalten.
Um den Wert des aktuell gewählten Menüpunktes zu sehen, drücken Sie die Taste
. Die Anzeige zeigt den Wert dann blinkend an. (Bei einigen Menüpunkten können
Sie mit den Pfeiltasten und zwischen den einzelnen Werten wechseln.) Erneutes
Drücken der Taste wechselt zurück in das Auswahlmenü. Mit der Taste gelangen
Sie wieder in die Normalanzeige (Sollwert). Nach zwei Minuten ohne Tastendruck wird
automatisch auf die normale Anzeige zurückgeschaltet.
Die Menüpunkte im Einzelnen:
»FL«: Fluss
Anzeige des aktuellen Durchflusses in l/min.
»Po«: Leistung
Anzeige der aktuellen Leistungsaufnahme in kW
»t1«: Temp in
Anzeige der Einlauftemperatur in °C.
»t2«: Temp out
Anzeige der Auslauftemperatur in °C.
»CA«: Kontrollwert
Anzeige des Kontrollwertes des Reglers. Normaler Anzeigebereich: 40 – 60.
»PL«: Geräteleistung
Anzeige der aktuell eingestellten maximalen Geräteleistung in kW.
»Er«: Diagnose
Anzeige der letzten zehn Diagnosemeldungen.
Der erste Wert nach Drücken der Taste zeigt den aktuellen Fehlercode an (siehe
»Kurzdiagnose für den Fachmann« in der Gerätehaube). Durch Drücken der Pfeiltasten
und können nacheinander die letzten zehn Fehlercodes chronologisch angezeigt
werden. Die Anzeige blinkt dabei abwechselnd jeweils mit der Fehlernummer von »0«
bis »9« und dem dazugehörigen Fehler. Der zuletzt aufgetretene Fehler wird immer an
Position»0« eingetragen und die vorhergehenden jeweils um eine Position nach hinten
geschoben.
»LL«: Sperr-Level
Der Umfang der Gerätebedienung kann eingeschränkt werden.
Einstellungsoptionen:
»0« keine Einschränkungen (Werkseinstellung)
»1« Werk-Reset über Taste (Countdown) nicht möglich, Parameter im Service-Menü können ein-
gesehen, aber nicht geändert werden
»2« wie 1, zusätzlich kann das Service-Menü nicht aufgerufen werden
»3« wie 2, zusätzlich Sollwertspeicher 1 und 2 nicht änderbar
»4« wie 3, zusätzlich Sollwert nicht änderbar
Hinweis: Sobald als Einstellung »1«, »2«, »3« oder »4« ausgewählt wurde, können
keine Systemparameter mehr im Service-Menü verändert werden!
Um wieder Systemparameter verändern zu können, muss die Brücke auf der
Leistungselektronik entfernt werden, so wie im Kapitel »Erstinbetriebnahme«
unter dem Punkt »Deaktivieren der Sperrfunktion«beschrieben.
9. Service-Menü
Menüpunkt-Reihenfolge
»Service-Menü«:
Fluss
Leistung
Temp in
Temp out
Kontrollwert
Geräteleistung
Diagnose
Sperr-Level
Software-Version
Funkkanal
Empfangsleistung
Temperaturlimit
Signal
2
8
4
7
5
3
6
9
+
1
Service-Menü ansehen
Anzeige blinkt
Drücken
≥ 2 sek

14
DE
CFX-U FUNKTRONIC MPS®
»nr«: Software Version
Anzeige der aktuellen Softwareversion.
»Ch«: Funkkanal
(nur mit Funkmodul)
Anzeige des aktuellen Funkkanals von Durchlauferhitzer und Fernbedienung
»rS«: Empfangsleistung
(nur mit Funkmodul)
Anzeige der aktuellen Signalqualität der Funkverbindung in Prozent. Je nach
Entfernung der Fernbedienung vom Durchlauferhitzer variiert der Wert zwischen 10%
und 100%.
»tL«: Temperaturlimit
Die maximale Temperatur des Gerätes kann auf einen beliebigen Wert innerhalb des
Temperatureinstellbereiches reduziert werden.
Um die Begrenzung zu aktivieren, muss das Sperr-Level durch Aufstecken der Brücke
aktiviert werden.
»IIC«: Signal
Anzeige der Verbindungsqualität bei Anschluss eines Diagnosedisplays.
9. Service-Menü
10. Umwelt und Recycling
Ihr Produkt wurde aus hochwertigen, wiederverwendbaren Materialien und Kompo-
nenten hergestellt. Beachten Sie bei einer Entsorgung, dass elektrische Geräte am
Ende ihrer Lebensdauer vom Hausmüll getrennt entsorgt werden müssen. Bringen Sie
dieses Gerät daher zu einer der kommunalen Sammelstellen, die Elektronikschrott ent-
gegennehmen. Diese ordnungsgemäße Entsorgung dient dem Umweltschutz und ver-
hindert mögliche schädliche Auswirkungen auf Mensch und Umwelt, die sich aus einer
unsachgemäßen Handhabung der Geräte am Ende ihrer Lebensdauer ergeben könn-
ten. Genauere Informationen zur nächstgelegenen Sammelstelle bzw. Recyclinghof
erhalten Sie bei Ihrer Gemeindeverwaltung.
Geschäftskunden: Wenn Sie Geräte entsorgen möchten, treten Sie bitte mit Ihrem
Händler oder Lieferanten in Kontakt. Diese halten weitere Informationen für Sie bereit.
Menüpunkt-Reihenfolge
»Service-Menü«:
Fluss
Leistung
Temp in
Temp out
Kontrollwert
Geräteleistung
Diagnose
Sperr-Level
Software-Version
Funkkanal
Empfangsleistung
Temperaturlimit
Signal

CLAGE
15
EN
Contents
The alignment template is located on the pull-out pages in the middle of this manual.
1. Overview ....................................................................................................16
2. Safety instructions ............................................................................................17
3. Technical specifications.........................................................................................18
4. Dimensions ..................................................................................................18
5. Typical installation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
6. Installation...................................................................................................20
Installation site ...............................................................................................20
Mounting the appliance ........................................................................................20
Installing the appliance. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .20
Mounting the wall bracket ......................................................................................21
7. Electrical connection ...........................................................................................22
Wiring diagram ...............................................................................................22
Structural prerequisites.........................................................................................22
Load shedding relay / box ......................................................................................22
Electrical connection ...........................................................................................22
Electrical connection with pre-installed power cable.................................................................22
Electrical installation to a permanent connection ...................................................................23
8. Initial operation...............................................................................................24
Selection of power rating .......................................................................................24
Reinstallation.................................................................................................25
Notes in case of remote control connection problems................................................................25
Remote control................................................................................................25
Lock level ....................................................................................................25
9. Service menu .................................................................................................26
10. Environment and recycling.....................................................................................27

16
EN
CFX-U FUNKTRONIC MPS®
13 Durchführungstülle
Durchführungstülle
XXXXX
1. Overview
When ordering spare parts, please always specify the appliance model and serial number.
Bottom part
Screws and dowels
Temperature sensor set
Heating element with SDB
Safety thermal cut-out
Cold and hot water connection
Hood
Non-return valve
Electronics
Inlet pipe
Flow sensor
Connecting terminal
Grommet
Filter
Wireless remote control with batteries

CLAGE
17
EN
2. Safety instructions
• Do not use the appliance until it has been correctly installed and unless it is
in perfect working order.
• Do not remove the front cover under any circumstances before switching off
the mains electrical supply to the unit.
• Never make technical modifications, either to the appliance itself or the
electrical leads and water pipes.
• The appliance must be earthed at all times.
• Pay attention to the fact that water temperatures in excess of approx. 43°C
are perceived as hot, especially by children, and may cause a feeling of
burning. Please note that the fittings and taps may be very hot when the
appliance has been in use for some time.
• The appliance is only suitable for domestic use and similar applications
inside closed rooms, and must only be used to heat incoming water from
the mains supply.
• The appliance must never be exposed to frost.
• The values stated on the rating plate must be observed.
• In case of malfunction, disconnect the fuses immediately. In case of leaks,
cut off the mains water supply instantly. Repairs must only be carried out by
the customer service department or an authorised professional.
• This appliance can be used by children aged 3years and above and persons
with reduced physical, sensory or mental capabilities or lack of experience
and knowledge if they have been given supervision or instruction concern-
ing use of the appliance in a safe way and understand the hazards involved.
Children shall not play with the appliance. Cleaning and user maintenance
shall not be performed by children without supervision.
Please read these instructions carefully before installing or using the appliance!
Keep the instructions handy with the appliance for future use!
Instruction manuals are intended for the specialist who is responsible for the installa-
tion of the appliance. Operation manuals are for the end user. The provided manuals
correspond to the technical specifications of the appliance.
The latest version of the instructions can be found online at www.clage.com.
• Keep the remote control and wall bracket away from credit cards or other
cards with magnetic strips. The built in magnets can damage the card’s
magnetic strip.

18
EN
CFX-U FUNKTRONIC MPS®
Model CFX-U FUNKTRONIC MPS®
Energy efficiency class A *)
Rated capacity (Rated current) 11 / 13,5kW (16 / 19,5 A)
Chosen capacity (Chosen current) 11kW (16A) 13,5kW (19,5A)
Electrical connection 3~/PE 380..415V AC
Min. required cable size 1,5mm22,5mm2
Hot water (l/min)
max. at ∆t = 33K 4,8 5,8 1)
Rated volume 0,3l
Type Pressure type 1.0MPa (10bar)
Heating system bare wire heating system IES®
Required spec. water
resistance @ 15 °C
Spec. electrical conductivity
≥ 1000cm
≤ 100mS/m
Inlet temperature ≤ 70°C
Flow rate to switch on – max. flow rate 2,0 – 5,0l/min 2)
Pressure loss 0,2bar at 2,5l/min 1,3bar at 9,0l/min 3)
Temperature choice 20°C – 60°C
Water connection G ⅜"
Weight (when filled w. water) 2,7kg
VDE class of protection I
Type of protection / safety IP24
*) The declaration complies with the EU regulation No812/2013
1) Mixed water
2) Flow rate limited to achieve optimum temperature rise
3) Without flow regulator
3. Technical specifications
4. Dimensions
Dimensions in mm
Model FX Remote control
Operating voltage 3V
Type of battery 2x AAA Alkaline 1)
Type of protection IP20
Transmission range 10 metres incl. barrier
Transmission power max. 1mW
Transmission and receiving frequency 868,3MHz
Radiation undirected
Approvals Europe EN300220/ CE
1) Do not use rechargeable batteries.

CLAGE
19
EN
Upper edge of the unit approx. 600
294
177 ≥70
75
100
G⅜
Example of an open-outlet installation with special tap
Example of a closed-outlet installation
Dimensions in mm
Depth 108
Upper edge of the sink approx. 850
Angle valve approx. 550
Shorten cable
if necessary
(approx. 600)
5. Typical installation
58
125
Depth 19
Remote control with wall bracket

20
EN
CFX-U FUNKTRONIC MPS®
6. Installation
The following regulations must be observed:
• VDE 0100
• EN 806
• Installation must comply with all statutory regulations, as well as those of the
local electricity and water supply companies.
• The rating plate and technical specifications
• Only intact and appropriate tools must be used
• Appliance must only be installed in frost-free rooms. Never expose appliance to
frost.
• The Appliance is designed for undersink installation and has to be installed with
water connectors upward.
• The appliance complies with protect-ion type IP24.
• In order to avoid thermal losses, the distance between the instantaneous water
heater and the tapping point should be as small as possible.
• For maintenance work, a shut-off valve should be installed in the supply line. The
appliance must be accessible for maintenance work.
• Copper or steel connecting pipes may be used. Plastic pipes may only be used if
they conform to DIN16893, Series2. The hot water pipes must be thermally insu-
lated.
• The specific resistance of the water must be at least 1000cm at 15°C. The specific
resistance can be asked for with your water distribution company.
Installation site
1. Thoroughly rinse the water supply pipes before installation to remove soiling from
the pipes.
2. Hold the appliance on the wall, and mark the drill lines at top and bottom, right
and left, corresponding to the small notches at the edge of the appliance hood (see
bottom figure). The alignment template (located on the pull-out pages in the mid-
dle of this manual) may be used for this purpose alternatively.
3. Connect the top and bottom marks vertically with each other (A–A).
4. Connect the right and left marks horizontally with each other (B–B).
5. The intersections of these lines are the drill points.
6. Drill the holes using a 6mm drill. Insert the included dowels and screws. The screws
have to protrude 5mm.
7. Hang up the appliance into the rear hanging openings until it clicks into place.
1. Attach the water connection pipes with to the appliance’s water connection. Use
the ⅜inch seals.
2. Open and close the hot water tap until no more air emerges from the pipe and all
air has been eliminated from the water heater.
Mounting the appliance
Installing the appliance
