Clas Ohlson LF-45R-UK User manual

EnglishSvenskaNorskSuomi
Tower Fan
Pelaräkt
Stolpevifte
Pylvästuuletin
Art.no Model
18-2844 LF-45R-UK
36-4526 LF-45R Ver. 201012

2

3
English
Tower Fan
Art.no 18-2644 Modell LF-45R-UK
36-4526 LF-45R
Please read the entire instruction manual before using the product and save it for
future reference. We reserve the right for any errors in text or images and any
necessary changes made to technical data. If you have any questions
regarding technical problems please contact Customer Services.
Safety
• This product information should be read carefully before the product is used.
Failure to adhere to these safety instructions may lead to fire, short circuiting,
or a life-threatening situation. Save the instruction manual for future reference.
• Check that all parts are present and undamaged when the product is unpacked
from the box.
• Never use the product if the flex, plug or any other part is damaged or is not
working properly. Never try to repair or modify the product on your own.
Contact a qualified or approved repairman.
• This fan is intended for private use only and should not be used for industrial
purposes. Do not operate the fan on windowsills.
• This fan is only to be used indoors, in dry and clean environments. Never place the fan
close to baths, swimming pools, or containers full of liquid into which it might fall.
• Always unplug the fan when it is not in use.
• Never leave unsupervised children together with the fan.
• Never immerse the fan in water or other liquid.
• Do not turn on the power before the fan is completely assembled. The fan must
stand upright and not be used when it is lying flat.
• Make sure that foreign objects do not enter the fan since this can cause short
circuiting, electric shock, or fire hazard.
• Never turn the fan off by pulling out the plug. Make sure that the on/off switch is
set to “0” and then pull out the plug.
• The fan must be completely assembled before use.
• Never use the tower fan in places where explosive gases or liquids are stored.
• The tower fan contains no replaceable parts. Never dismantle the tower fan.
• This product must not be used by anyone (including children) suffering from physical
or mental impairment. This product should not be used by anyone who does not
have the proper experience or knowledge of the product unless they have been
instructed in its use by someone who takes responsibility for their safety.
• Never let children play with the tower fan.
• Never use the tower fan together with any auxiliary speed control devices.
Doing so can lead to fires and electric shocks.

4
English
1
2
3
4
5
6
7
Product description
1. Control panel
2. Display
3. Back
4. Grille
5. Base
6. Foot
7. Remote controller
Assembly
1. Remove all packaging.
2. Join the two halves of the foot together.
3. Turn the fan upside down.
4. Place the foot onto the base.
5. Place the cable into the cable holder.
6. Screw on the base using the supplied screws.
7. Turn the tower fan the right way up again.

5
English
1 2
3
45

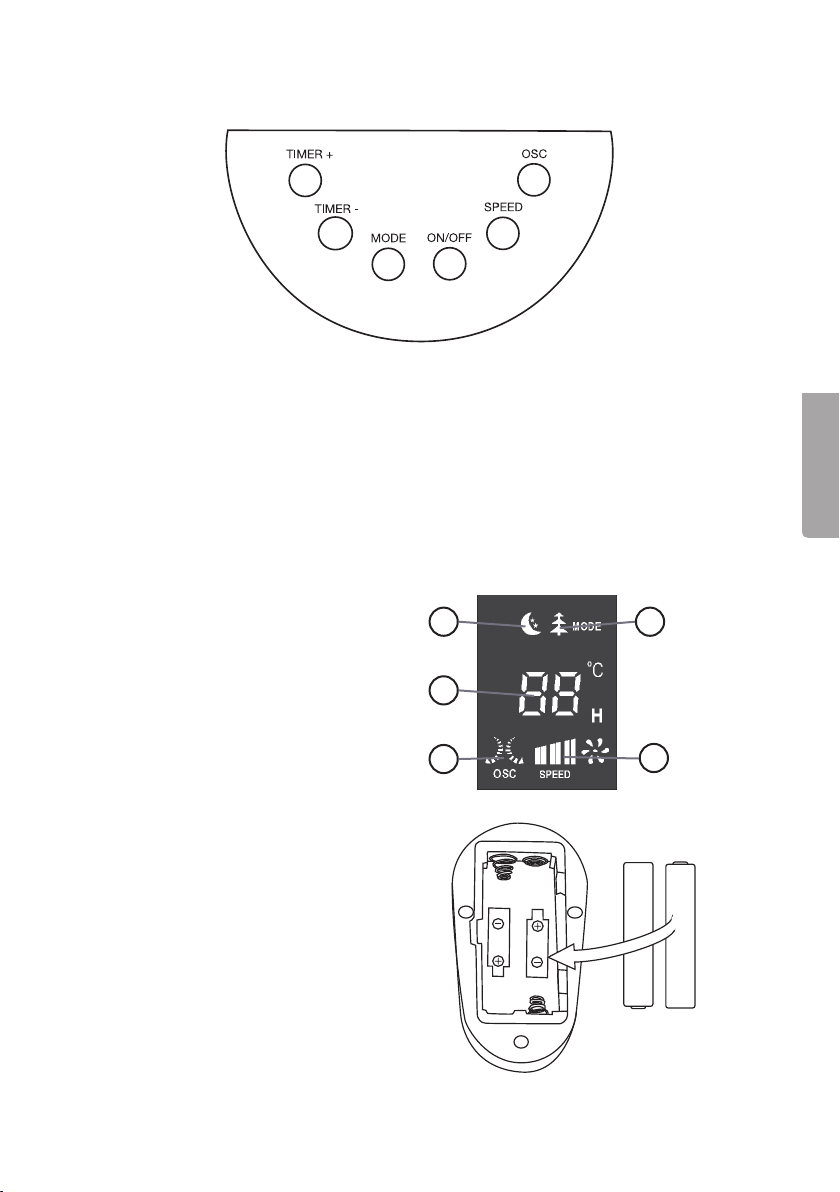

Buttons and functions
Timer + Press this button to activate the timer. Every press of the button
increases the setting by 1 hour, up to 12 hours.
Timer - Press this button to activate the timer. Every press of the button
decreases the setting by 1 hour, down to 0 hours.
Mode There are 3 modes (night, nature and normal). Press this button
to select the desired mode.
On/Off Starts and stops the tower fan.
Speed There are 3 speeds (high, medium and low). The selected speed is
indicated on the display. Press the button to select a speed.
OSC Press this button to start the fan oscillating. Press it once more to stop
the fan oscillating.
1. Night mode
2. Nature mode
3. Room temperature
4. Oscillation
5. Speed
Remote controller
Changing batteries
1. Remove the battery cover.
2. Remove the old batteries and
insert 2 x AAA/LR03 batteries.
3. Refer to the markings in the
battery compartment.
4. Replace the battery cover.

6
English
1
2
3
Care and maintenance
• Unplug the mains lead from the wall socket.
• Use a vacuum cleaner to clean
the back of the fan where the plastic grille
covers the air intake.
• Use a soft damp cloth to wipe the housing.
Never use solvents or abrasive cleaning agents.
• Unscrew and remove the grille and then
carefully wipe off the fan blade.
1. Screw
2. Grille
3. Foot
4. Screw the grille back on.
Please note that the tower fan is self-lubricating. None of the parts needs extra
lubrication. The tower fan requires no maintenance whatsoever.
Disposal
Follow local ordinances when disposing of this product.
If you are unsure how to proceed, contact your local authority.
Specifications
Voltage 230 V AC, 50 Hz
Power 45 W
Oscillation 90°
Overall size (L x W x H) 320 x 320 x 1145 mm
Weight 4.2 kg
Remote controller batteries 2 x AAA/LR03 batteries

7
Svenska
Pelarfläkt
Art.nr 18-2644 Modell LF-45R-UK
36-4526 LF-45R
Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida
bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data.
Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter
på baksidan).
Säkerhet
• Läs alla instruktioner noggrant innan användning. Om dessa säkerhetsråd inte följs
kan det leda till brand, kortslutning eller livsfara. Spara därför denna bruksanvisning
för framtida bruk.
• Kontrollera att alla delar finns med och är oskadade när produkten packas upp
ur förpackningen.
• Använd aldrig produkten om sladden, stickproppen eller någon annan del är
skadad, eller inte fungerar på rätt sätt. Försök aldrig reparera eller modifiera
produkten på egen hand utan att kontakta behörig yrkesman.
• Fläkten är avsedd för privat bruk och ska inte användas i industriell miljö.
Använd inte fläkten i fönster.
• Fläkten får endast användas inomhus i torra och rena miljöer. Placera aldrig fläkten
i närheten av badkar, badbassäng eller andra vätskefyllda kärl så att den kan falla
ned i vätskan.
• Dra alltid ur stickproppen när fläkten inte används.
• Lämna aldrig barn utan tillsyn i samma lokal som fläkten.
• Utsätt aldrig fläkten för vatten eller andra vätskor.
• Anslut inte fläkten till elnätet innan den är helt monterad och klar.
Fläkten måste stå i upprätt läge och inte användas liggande etc.
• Se till att främmande föremål inte kommer in i fläkten eftersom detta kan orsaka
kortslutning, elektrisk stöt eller brandfara.
• Stäng aldrig av fläkten genom att dra ur stickproppen. Se istället till att
strömbrytaren är avstängd och dra därefter ur stickproppen.
• Fläkten måste vara komplett monterad med alla delar vid användning.
• Använd aldrig apparaten i miljöer där explosiva gaser och föremål förvaras.
• Det finns inga utbytbara delar på denna apparat. Demontera aldrig apparaten.
• Produkten får ej användas av personer (inklusive barn) med begränsad fysisk eller
mental förmåga. Den får ej heller användas av personer utan tillräcklig erfarenhet
och kunskap om de inte har fått instruktioner om användningen av någon som
ansvarar för deras säkerhet.
• Låt aldrig barn leka med produkten.
• Använd aldrig apparaten med något annat externt hastighetsreglage.
Det kan orsaka brand och elektrisk stöt.

8
Svenska
1
2
3
4
5
6
7
Produktbeskrivning
1. Kontrollpanel
2. Display
3. Bakstycke
4. Galler
5. Bas
6. Fot
7. Fjärrkontroll
Montering
1. Ta bort allt förpackningsmaterial.
2. Sätt ihop fotens halvor.
3. Vänd fläkten uppochned.
4. Placera foten på basen.
5. Placera nätsladden i kabelhållaren.
6. Skruva fast basen med de medföljande skruvarna.
7. Vänd apparaten till rättvänt läge.

9
Svenska
1 2
3
45
Knappar och funktioner
Timer + Tryck för att aktivera timern. Varje tryck ökar inställningen
med 1 timme upp till 12 timmar.
Timer - Tryck för att aktivera timern. Varje tryck minskar inställningen
med 1 timme ned till 0 timmar.
Mode Det finns 3 st. lägen (natt, natur och normal). Tryck på knappen
för att välja önskad inställning.
On/Off Starta och stäng av apparaten.
Speed Det finns 3 st. fartlägen (hög, medium och låg). Valt läge indikeras
på displayen. Tryck på knappen för att välja.
OSC Tryck för att starta oscillering. Tryck igen för att stänga av.
1. Nattläge
2. Naturläge
3. Temperatur i rummet
4. Oscillering
5. Hastighet
Fjärrkontrollen
Byta batterier
1. Öppna batteriluckan.
2. Ta ur batterierna och sätt
i 2 x AAA/LR03-batterier.
3. Observera märkningen
i batterifacket.
4. Sätt tillbaka batteriluckan.

10
Svenska
1
2
3
Skötsel och underhåll
• Dra ur nätsladden ur vägguttaget.
• Använd en dammsugare för att rengöra
baksidan där plastgallret täcker luftintaget.
• Torka av höljet med en lätt fuktad trasa.
Använd aldrig lösningsmedel eller
slipande rengöringsmedel.
• Skruva bort skruven på framsidan till gallret,
öppna och rengör fläkthjulet försiktigt.
1. Skruv
2. Galler
3. Fot
4. Skruva tillbaka gallret.
Observera att apparaten är självsmörjande. Inga delar behöver smörjas in.
Inget annat underhåll behöver heller göras.
Avfallshantering
När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter.
Är du osäker på hur du ska gå tillväga, kontakta din kommun.
Specifikationer
Spänning 230 VAC, 50 Hz
Effekt 45 W
Oscillering 90°
Storlek L x B x H 320 x 320 x 1145 mm
Vikt 4,2 kg
Batterier till fjärrkontrollen 2 x AAA/LR03-batterier

11
Norsk
Stolpevifte
Art.nr. 18-2644 Modell LF-45R-UK
36-4526 LF-45R
Les brukerveiledningen nøye før produktet tas i bruk, og ta vare på den for framtidig
bruk. Vi reserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data.
Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter. (Se opplys-
ninger om kundesenteret i denne bruksanvisningen).
Sikkerhet
• Les alle instruksjoner grundig før bruk. Dersom disse sikkerhetsforanstaltningene
ikke blir fulgt kan det føre til brann, kortslutning og medføre fare for liv. Ta derfor
vare på denne bruksanvisningen for framtidig bruk.
• Kontroller at alle deler følger med og at de ikke er skadet, når du pakker det
ut av forpakningen.
• Viften må ikke brukes dersom ledning, støpsel eller andre deler er skadet, eller
ikke fungerer som det skal. Produktet må ikke modifiseres eller repareres av
ufaglærte. Ved feil, ta kontakt med fagperson.
• Viften er beregnet for privat bruk og skal ikke brukes i industrielt miljø.
Viften må ikke plasseres i et vindu.
• Produktet må kun brukes innendørs i tørt og rent miljø. Plasser aldri viften
i nærheten av badekar, badebasseng eller andre væskefylte kar etc. slik
at den kan falle ned i væsken.
• Trekk alltid støpselet ut når produktet ikke er i bruk.
• La aldri barn være alene uten tilsyn av voksne i samme rom som viften.
• Ikke utsett viften for vann eller annen væske.
• Viften må ikke kobles til strømnettet før den er ferdig montert. Viften må kun
brukes i stående posisjon.
• Påse at fremmede gjenstander ikke kan komme inn i maskinen da dette kan
forårsake kortslutning, elektrisk støt eller brannfare.
• Skru aldri av viften ved å trekke ut støpselet. Påse i stedet at strømbryteren er
skrudd av, og trekk deretter ut støpselet.
• Viften må være ferdigmontert med alle deler før den startes.
• Bruk ikke produktet i miljøer med eksplosive gasser etc. Oppbevares.
• Produktet har ingen utskiftbare deler. Det må ikke demonteres.
• Produktet må ikke benyttes av personer (inkl. barn) med begrensede fysiske
eller mentale ferdigheter. Det skal heller ikke brukes av personer som ikke har
tilstrekkelig erfaring og kunnskap, dersom de ikke har fått instruksjoner om bruken
av noen som har ansvaret for deres sikkerhet.
• La aldri barn leke med produktet.
• Bruk aldri produktet med ekstern hastighetsregulering. Det kan føre til brann og
elektrisk støt.

12
Norsk
1
2
3
4
5
6
7
Produktbeskrivelse
1. Kontrollpanel
2. Display
3. Bakstykke
4. Gitter
5. Hoveddel
6. Fot
7. Fjernkontroll
Montering
1. Fjerner alt forpakningsmateriale.
2. Sett sammen de to halvdelene som utgjør foten.
3. Vend viften opp-ned.
4. Plasser foten på hoveddelen.
5. Plasser strømledningen i kabelholderen.
6. Skru hoveddelen fast med skruene som følger med.
7. Plasser viften riktig vei.

13
Norsk
1 2
3
45
Knapper og funksjoner
Timer + Trykk for å aktivere timeren. Hvert trykk øker innstillingen
med 1 time til maksimum 12 timer.
Timer - Trykk for å aktivere timeren. Hvert trykk reduserer innstillingen
med 1 time ned til 0 timer.
Mode Det er 3 innstillingsposisjoner (natt, natur og normal).
Trykk på knappen for å velge ønsket innstilling.
ON/OFF Starte og stenge viften.
Speed Det er 3 forskjellige hastigheter (høy, middels og lav). Valgt innstilling
indikeres på skjermen. Trykk på knappen for å velge.
OSC Trykk for å starte oscillerende bevegelse. Trykk en gang til for å stenge.
1. Nattinnstilling
2. Naturinnstilling
3. Temperatur
4. Oscillering
5. Hastighet
Fjernkontrollen
Skifte batterier
1. Åpne batteriluken.
2. Bytt eksisterende batterier med
2 stk. AAA/LR03—batterier.
3. Følg merking i batteriholder.
4. Sett på batterilokket igjen.

14
Norsk
1
2
3
Stell og vedlikehold
• Trekk støpselet ut fra strømuttaket.
• Bruk en støvsuger til å rengjøre baksiden
på plastgitteret.
• Rengjør dekselet med en lett fuktet klut.
Bruk aldri slipende rengjøringsmidler
eller sterke løsemidler.
• Skru ut skruen på framsiden av gitteret
og åpne. Rengjør viftehjulet forsiktig.
1. Skrue
2. Gitter
3. Fot
4. Skru fast gitteret igjen.
Observer at apparatet er selvsmørende. Ingen deler trenger å smøres.
Viften trenger ikke vedlikehold utover det som nevnes her.
Avfallshåndtering
Når produktet skal kasseres, må det skje i henhold til lokale forskrifter.
Ved usikkerhet, ta kontakt med lokale myndigheter.
Spesifikasjoner
Spenning 230 V AC, 50 Hz
Effekt 45 W
Oscillering 90°
Mål (l x b x h) 320 x 320 x 1145 mm
Vekt 4,2 kg
Batterier til fjernkontrollen 2 stk. AAA/LR03-batterier

15
Suomi
Pylvästuuletin
Tuotenumero 18-2644 Modell LF-45R-UK
36-4526 LF-45R
Lue käyttöohjeet ennen tuotteen käyttöönottoa. Säilytä käyttöohjeet tulevaa tarvetta
varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista
teksti- tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota yhteys asiakaspal-
veluumme (yhteystiedot käyttöohjeen lopussa).
Turvallisuus
• Lue käyttöohje huolella ennen tuotteen käyttöönottoa. Käyttöohjeiden noudatta-
matta jättäminen voi johtaa tulipaloon, oikosulkuun tai hengenvaaraan.
Säilytä tämä käyttöohje tulevaa tarvetta varten.
• Purkaessasi tuotteen pakkauksesta varmista, että kaikki sen osat ovat tallella ja
vahingoittumattomia.
• Älä käytä laitetta, mikäli sen sähköjohto, pistoke tai jokin muu osa on vahingoitt-
unut tai ei toimi oikealla tavalla. Älä koskaan yritä itse korjata tai muuttaa laitetta.
Ota yhteys ammattilaiseen.
• Tuuletin on tarkoitettu yksityiskäyttöön, eikä sovellu tehdasympäristöön.
Älä käytä tuuletinta ikkunassa.
• Laitetta saa käyttää ainoastaan sisätiloissa, kuivassa ja puhtaassa ympäristössä.
Älä sijoita tuuletinta ammeen, uima-altaan tai muun nestettä sisältävän astian
läheisyyteen, mistä se voi tippua nesteeseeen.
• Irrota pistoke verkkovirrasta silloin kun laitetta ei käytetä.
• Älä jätä lapsia ilman valvontaa samaan tilaan tuulettimen kanssa.
• Älä altista tuuletinta vedelle tai muille nesteille.
• Liitä laite verkkovirtaan vasta, kun se on asennettu ja valmis käytettäväksi.
Tuuletinta tulee käyttää ainoastaan pystyasennossa.
• Varmista, että tuulettimeen ei joudu vieraita esineitä. Tämä voi aiheuttaa oikosulun,
sähköiskun tai tulipalovaaran.
• Älä koskaan sammuta tuuletinta vetämällä sen pistoketta pistorasiasta. Varmista sen
sijaan, että virta on ensin sammutettu katkaisijasta ja vedä pistoke seinästä vasta sitten.
• Tuulettimen pitää olla täysin valmiiksi asennettu ja kaikkien osien on oltava paikoillaan
ennen käyttöönottoa.
• Älä käytä laitetta tilassa, missä säilytetään räjähdysherkkiä kaasuja tai esineitä.
• Tässä laitteessa ei ole vaihdettavia osia. Älä koskaan pura laitetta.
• Henkilöt (myös lapset), joilla ei ole laitteen käytön vaatimaa ymmärrystä tai fyysisiä
ominaisuuksia eivät saa käyttää laitetta. Myöskään henkilöt joilla ei ole laitteen
käytön vaatimaa kokemusta ja tietoa eivät saa käyttää laitetta elleivät he ole
saaneet ohjeita heidän turvallisuudestaan vastaavalta henkilöltä.
• Älä anna lasten leikkiä laitteella.
• Älä käytä laitetta muun ulkoisen nopeudensäätimen kanssa. Tämä voi aiheuttaa
tulipalon tai sähköiskun.

16
Suomi
1
2
3
4
5
6
7
Tuotekuvaus
1. Ohjainpaneeli
2. Näyttö
3. Takakappale
4. Ristikko
5. Alusta
6. Jalka
7. Kaukosäädin
Asennus
1. Poista pakkausmateriaali.
2. Aseta jalan puolikkaat kiinni toisiinsa.
3. Käännä tuuletin ylösalaisin.
4. Aseta jalka alustaan.
5. Aseta sähköjohto johdonpidikkeeseen.
6. Ruuvaa alusta kiinni tuulettimen mukana tulleilla ruuveilla.
7. Käännä tuuletin oikein päin.

17
Suomi
1 2
3
45
Painikkeet ja toiminnot
Timer + Paina aktivoidaksesi ajastimen. Jokainen painallus lisää asetusta yhdellä
tunnilla aina 12 tuntiin asti.
Timer - Paina aktivoidaksesi ajastimen. Jokainen painallus vähentää asetusta
yhdellä tunnilla aina 0 tuntiin asti.
Mode Tuulettimessa on 3 toimintoa (yö, luonto ja normaali). Paina painiketta
valitaksesi haluamasi toiminnon.
On/Off Käynnistä ja sammuta laite.
Speed Tuulettimessa on 3 nopeutta (korkea, keskitaso ja matala). Valittu nopeus
näkyy näytöllä. Paina painiketta valitaksesi haluamasi nopeuden.
OSC Paina aktivoidaksesi pyörimisen. Sammuta painamalla uudelleen.
1. Yötoiminto
2. Luontotoiminto
3. Huoneen lämpötila
4. Pyöriminen
5. Nopeus
Kaukosäädin
Paristojen vaihto
1. Avaa paristoluukun kansi.
2. Poista paristot ja aseta tilalle
kaksi AAA/LR03-paristoa.
3. Noudata paristolokeron
napaisuusmerkintöjä.
4. Aseta lokeron kansi takaisin
paikoilleen.

18
Suomi
1
2
3
Hoito ja huolto
• Irrota sähköjohto verkkovirrasta.
• Puhdista imurilla tuulettimen takapuoli,
missä muoviristikko peittää ilman sisään-
ottoaukon.
• Pyyhi laitteen kuori kevyesti kostutetulla
liinalla. Älä koskaan käytä puhdistukseen liu-
otusaineita tai kuluttavia puhdistusaineita.
• Ruuvaa atupuolen ristikon ruuvit irti, avaa ris-
tikko ja puhdista tuulettimen pyörä varovasti.
5. Ruuvi
6. Ristikko
7. Jalka
8. Ruuvaa ristikko takaisin paikoilleen.
Huomioithan, että laite on itsevoiteleva. Mitään laitteen osia ei tarvitse rasvata.
Mitään muita huoltotoimenpiteitä ei ole tarve tehdä.
Jätteenkäsittely
Hävitä ja kierrätä laite käytön jälkeen paikallisten säännösten mukaisesti.
Jos olet epävarma, ota yhteys kuntasi jäteviranomaisiin.
Tekniset tiedot
Jännite 230 VAC, 50 Hz
Teho 45 W
Pyöriminen 90°
Mitat P x L x K 320 x 320 x 1145 mm
Paino 4,2 kg
Kaukosäätimen paristot 2 x AAA/LR03-paristot

19

Sverige
Kundtjänst Tel: [phone]
Fax: [phone]
E-post: [e-mail]
Internet www.clasohlson.se
Post Clas Ohlson AB, 793 85 INSJÖN
Norge
Kundesenter Tlf.: 23 21 40 00
Faks: 23 21 40 80
E-post: [e-mail]
Internett www.clasohlson.no
Post Clas Ohlson AS, Postboks 485 Sentrum, 0105 OSLO
Suomi
Asiakaspalvelu Puh.: 020 111 2222
Sähköposti: [e-mail]
Internet www.clasohlson.fi
Osoite Clas Ohlson Oy, Annankatu 34–36 A, 00100 HELSINKI
Great Britain
For consumer contact, please visit
www.clasohlson.co.uk and click on
customer service.
Internet www.clasohlson.co.uk
