English
Pedestal Fan
Art.no 18-2857 Modell FD-40KI-UK
36-5521 FD-40KI
Please read theentire instruction manual before using theproduct and then save it for
future reference. We reserve theright for any errors in text or images and any necessary
changes made to technical data. If you have any questions regarding technical problems
please contact our Customer Services (see address details on theback).
Safety
• Never use theappliance if theflex, plug or any other part is damaged or is not working
properly. Never try to repair or modify theappliance on your own. Contact aqualified
or approved repairman.
• This fan is only to be used indoors and in adry and clean environment. Never place
theappliance close to baths, swimming pools or liquid-filled containers into which
it might fall.
• Always unplug thefan when it is not in use.
• Never leave unsupervised children together with thefan.
• Never connect theappliance to themains before it is completely assembled.
• Ensure that no foreign objects enter theappliance as this may lead to short circuiting,
electric shock, or afire hazard.
• Never turn theappliance off by pulling out its plug. Make sure that thepower
switch is set to the[0] position before pulling out theplug.
• The mains lead should be checked regularly. Never use theproduct if themains
lead or plug is damaged.
• The mains lead must be changed if damaged. This is to prevent therisk of electric
shock or fire and should only be carried out by themanufacturer, authorised
service facility or qualified tradesman.
Power plug and cord replacement
If thecord is damaged it must, for safety reasons, be replaced by anauthorized repairer.
For non-rewireable plugs thefuse cover MUST be refitted when replacing thefuse.
If thefuse cover is lost then theplug must not be used until areplacement can be
obtained. Thecorrect fuse cover is identified by colour.
If anon-rewireable plug is cut off it must be DESTROYED IMMEDIATELY. Anelectric
shock hazard may arise if anunwanted non-rewireable plug is inadvertently inserted
into a13A socket outlet.

4
English
3
2
1
0
2
1
3456
7
8
9
10
11
12
13
14
15

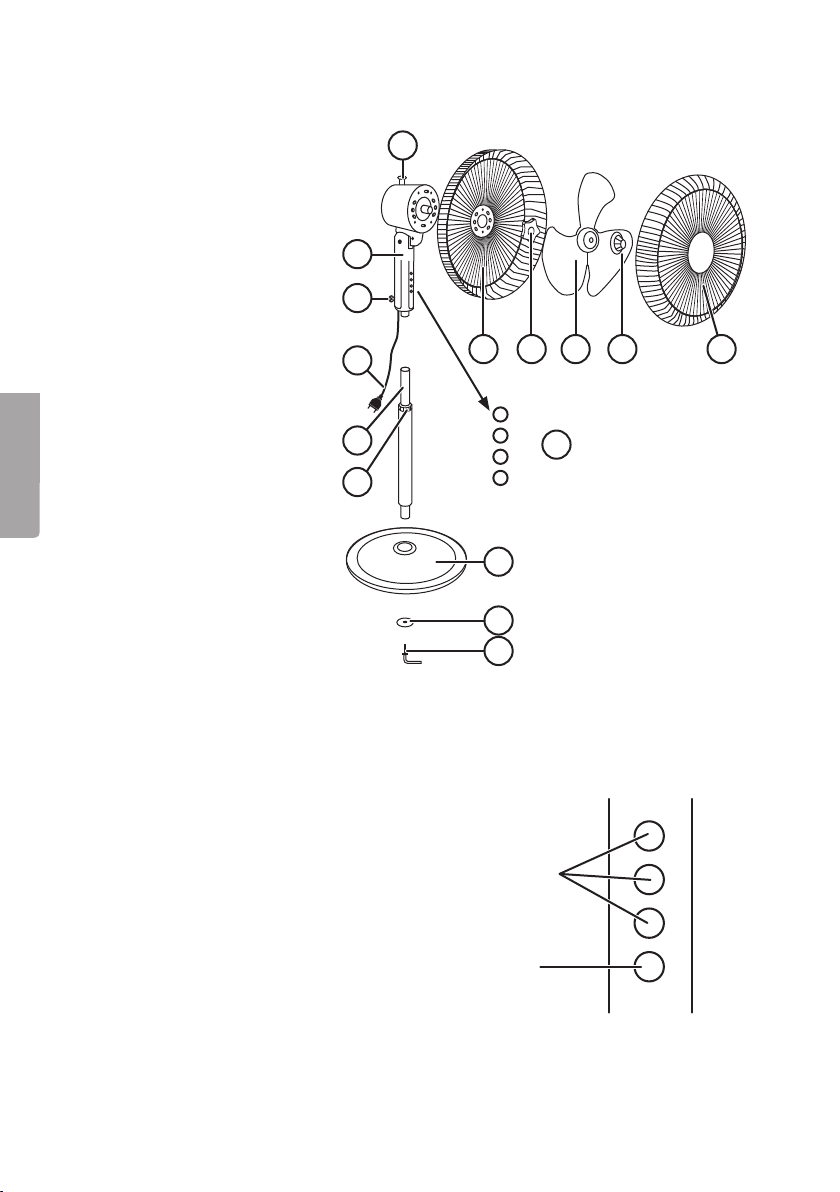

Product description
1. Oscillation switch
2. Front grille
3. Fan blade nut
4. Fan blade
5. Grille nut
6. Rear grille
7. Buttons
8. Base
9. Base washer
10. Screw B
11. Locking ring
12. Pedestal extension tube
13. Mains lead
14. Screw A
15. Fan head
Buttons and functions
The speed of thefan is controlled by pressing
therespective button.
Fan speed control panel
Fan on/off switch 0
2
3
1

5
English

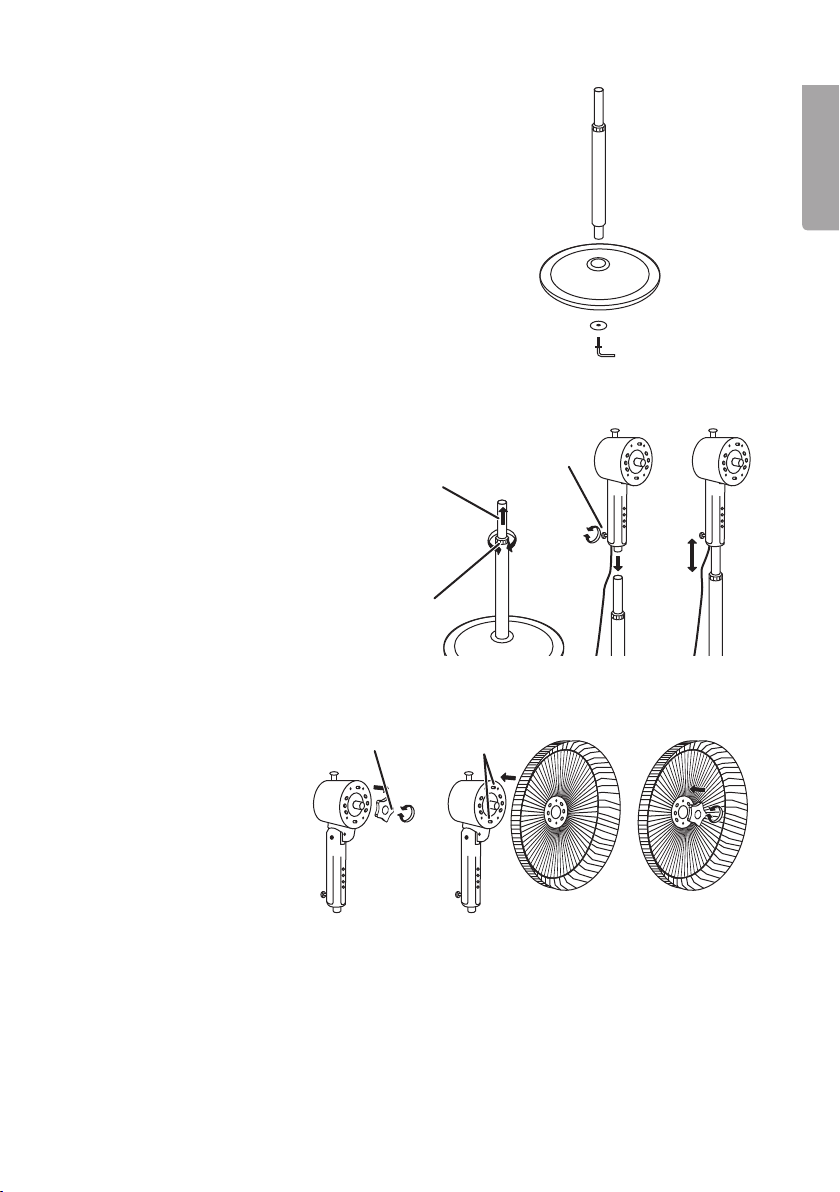

Assembly
Attaching thebase
1. Attach thepedestal extension tube to thebase
using Screw B and thebase washer.
Fan head assembly
Pedestal extension
tube
Locking ring
Screw A
1. Undo thelocking ring and
extend thepedestal tube.
Tighten thelocking ring.
2. Undo Screw A and place
thefan head onto thepede-
stal tube. Tighten Screw A.
3. Undo thelocking ring and
adjust thefan to thedesired
height. Tighten thelocking
ring securely.
Fitting thefan blade
Grille nut Locating pins
1. Remove thegrille nut.
2. Thread therear grille over themotor shaft and align it on thelocating pins.
3. Fix therear grill in position by screwing thegrille nut on tightly.
4. Thread thefan blade onto themotor shaft. Tighten thenut securely.
5. Clip thefront grille into thegrille ring.

6
English
Oscillation switch

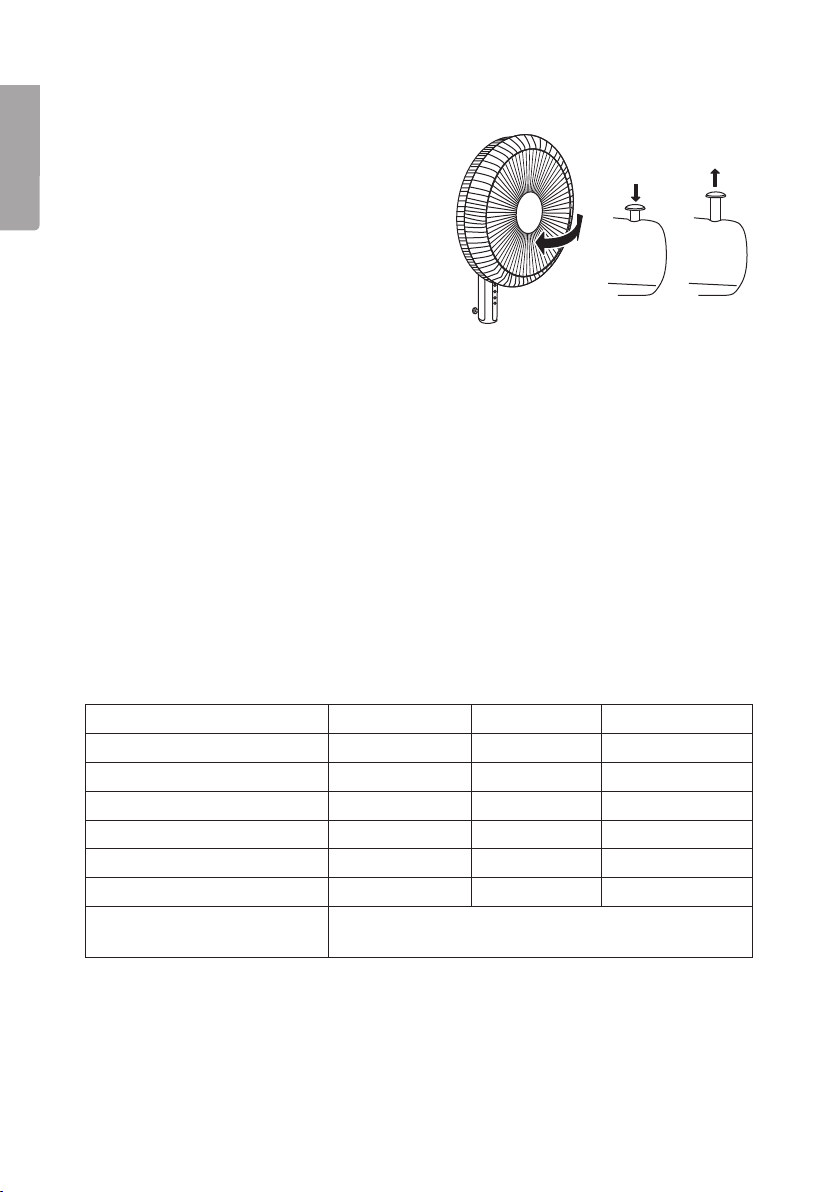

1. Lift theOscillation switch up to stop
thefan from oscillating.
2. Press down theOscillation switch to
start thefan oscillating from side to side.
Care and maintenance
Wipe theexterior with asoft, damp cloth.
Never use abrasive cleaning agents or solvents.
Disposal
This product should be disposed of in accordance with local regulations.
If you are unsure how to proceed, contact your local council.
Specifications
Diameter 40cm
Power 40W
Description Symbol Value Unit
Maximum fan flow rate F 32.78 m³/min
Fan power input P 33.6 W
Service value SV 0.98 (m³/min)/W
Standby power consumption PSB N/A W
Fan sound power level LwA 50.6 dB (A)
Maximum air velocity c 2.13 metres/sec
Measurement standard for
service value
IEC 60879:1986 Performance and construction of
electric circulating fans and regulators

7
Svenska
Golvfläkt
Art.nr 18-2857 Modell FD-40KI-UK
36-5521 FD-40KI
Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk.
Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska
problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).
Säkerhet
• Använd aldrig apparaten om sladden, stickproppen eller någon annan del är
skadad, eller inte fungerar på rätt sätt. Försök aldrig att reparera eller modifiera
apparaten på egen hand utan att kontakta behörig yrkesman.
• Apparaten får endast användas inomhus i torra och rena miljöer. Placera aldrig
apparaten i närheten av badkar, badbassäng eller andra vätskefyllda kärl där den
kan falla ned i vätskan.
• Dra alltid ur stickproppen när fläkten inte används.
• Lämna aldrig barn utan tillsyn i samma lokal som fläkten.
• Anslut aldrig apparaten till elnätet innan den är monterad.
• Se till att främmande föremål inte kommer in i apparaten eftersom detta kan orsaka
kortslutning, elektrisk stöt eller brandfara.
• Stäng aldrig av apparaten genom att dra ur stickproppen. Se istället till att ström-
brytaren är i läge [0] och dra därefter ur stickproppen.
• Nätsladden bör regelbundet kontrolleras. Använd aldrig produkten om nätsladden
eller stickproppen är skadade.
• Om nätsladden skadats får den, för att risk för elektrisk stöt eller brand ska undvikas,
endast bytas av tillverkaren, dess serviceställe eller av en kvalificerad yrkesman.

8
Svenska
3
2
1
0
2
1
3456
7
8
9
10
11
12
13
14
15

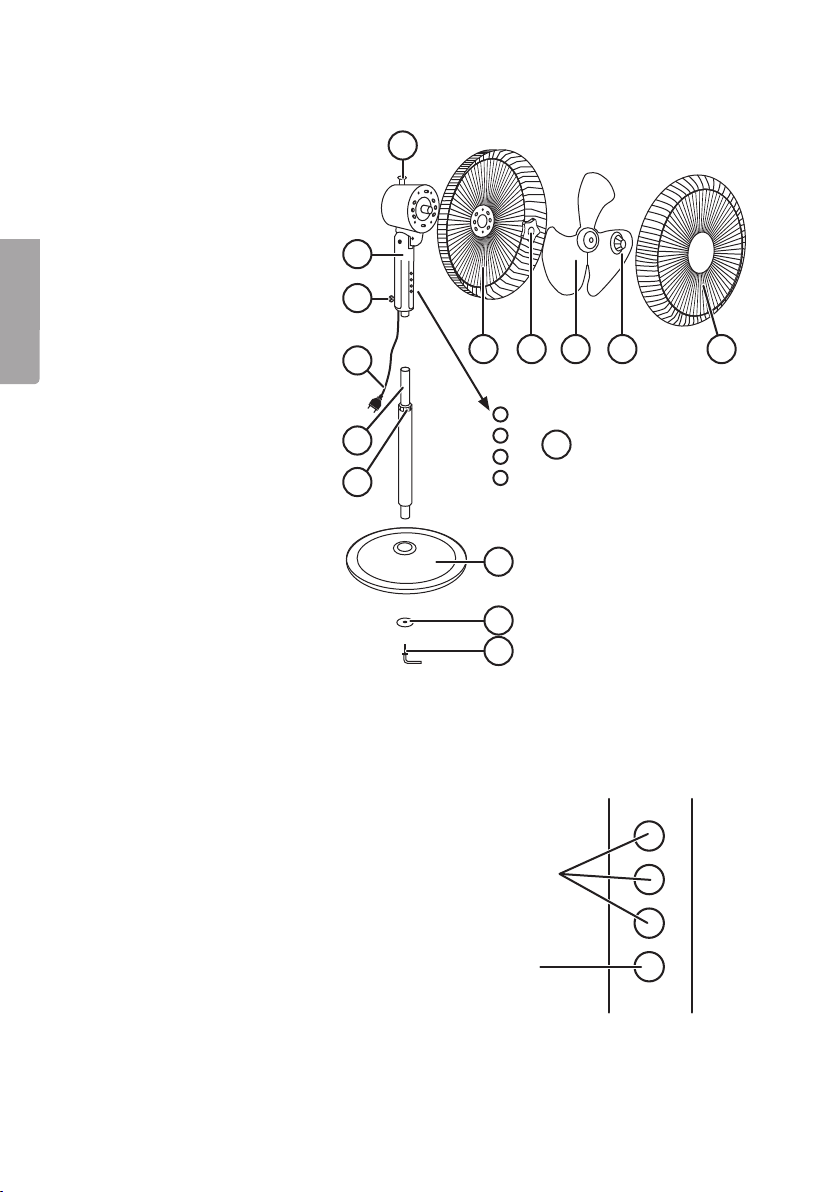

Produktbeskrivning
1. Knapp för svängning
2. Främre galler
3. Fläktbladsmutter
4. Fläktblad
5. Gallermutter
6. Bakre galler
7. Knappar
8. Fot
9. Fotbricka
10. Skruv B
11. Låsring
12. Förlängningsstativ
13. Nätsladd
14. Skruv A
15. Fläktkropp
Knappar och funktioner
För att styra fläktens hastighet trycker man på den
knapp som anger önskad fläkthastighet.
Kontrollpanel för fläkthastighet
Stänger av fläkten 0
2
3
1

9
Svenska
Montering
Montering av foten
1. Montera förlängningsstativet i foten genom att
fästa med skruv B och fotbrickan.
Montering av fläktkropp
Förlängningsstativ
Låsring
Skruv A
1. Lossa låsringen och lyft upp
förlängningsstativet. Dra där-
efter ordentligt åt låsringen.
2. Lossa skruv A och placera
fläktkroppen på stativet.
Spänn därefter skruv A
ordentligt.
3. Lossa låsringen och ställ in
önskad höjd för fläkten. Dra
därefter åt låsringen ordentligt.
Montering av fläkt och blad
Gallermutter Tappar
1. Lossa gallermuttern.
2. Sätt det bakre gallret på motorns framsida, så att gallrets riktningshål fäster
i motorns tappar.
3. Dra åt gallermuttern ordentligt.
4. Placera fläktbladet på motoraxeln. Dra åt muttern ordentligt.
5. Sätt frontgallret i gallerringen.

10
Svenska
Svängningsknapp
1. Lyft upp svängningsknappen för att
stoppa fläktens svängande rörelse.
2. Tryck ner knappen för att starta fläktens
svängande rörelse.
Skötsel och underhåll
• Använd en mjuk trasa eller liknande för rengöring.
• Använd aldrig slipande rengöringsmedel eller lösningsmedel.
Avfallshantering
När du ska göra dig av med produkten ska detta ske enligt lokala föreskrifter.
Är du osäker på hur du ska gå tillväga, kontakta din kommun.
Specifikationer
Ø 40 cm
Effekt 40 W
Beskrivning Symbol Värde Enhet
Fläktens högsta flödeshastighet F 32,78 m³/min
Fläktens ineffekt P 33,6 W
Driftsvärde SV 0,98 (m³/min)/W
Effektförbrukning i standbyläge PSB N/A W
Fläktens ljudeffektnivå LwA 50,6 dB(A)
Maximal lufthastighet c 2,13 Meter/sek.
Standard som använts för
mätning av driftsvärde
IEC 60879:1986 Performance and construction
of electric circulating fans and regulators

11
Norsk
Gulvvifte
Art.nr. 18-2857 Modell FD-40KI-UK
36-5521 FD-40KI
Les brukerveiledningen grundig før produktet tas i bruk og ta vare på den for framtidig
bruk. Vi reserverer oss mot ev. feil i tekst og bilde, samt forandringer av tekniske data.
Ved tekniske problemer eller spørsmål, ta kontakt med vårt kundesenter.
(Se opplysninger om kundesenteret i denne bruksanvisningen).
Sikkerhet
• Viften må ikke brukes dersom ledning, støpsel eller andre deler er skadet eller ikke
fungerer som det skal. Produktet må ikke repareres eller modifiseres av ufaglærte.
Ved feil må man ta kontakt med en fagperson.
• Produktet må kun brukes innendørs i tørt og rent miljø. Viften må ikke plasseres
nær badekar, badebasseng eller andre steder med væsker hvor den kan falle ned.
• Trekk alltid støpselet ut når produktet ikke er i bruk.
• La aldri barn oppholde seg uten tilsyn av voksne i samme rom som viften.
• Viften må ikke kobles til strømnettet før den er montert.
• Påse at fremmede gjenstander ikke kan komme inn i maskinen da dette kan føre til
kortslutning, elektrisk støt eller brannfare.
• Skru aldri av viften ved å trekke ut støpselet. Påse i stedet at strømbryteren er
skrudd av (står i posisjon [0] ) og trekk deretter ut stikkontakten.
• Strømledningen bør kontrolleres regelmessig. Bruk ikke produktet dersom strøm-
ledningen eller støpselet er skadet.
• Dersom strømledningen er skadet skal den, for å unngå elektrisk støt eller brann,
skiftes av produsenten, på et serviceverksted eller av annen fagperson.

12
Norsk
3
2
1
0
2
1
3456
7
8
9
10
11
12
13
14
15

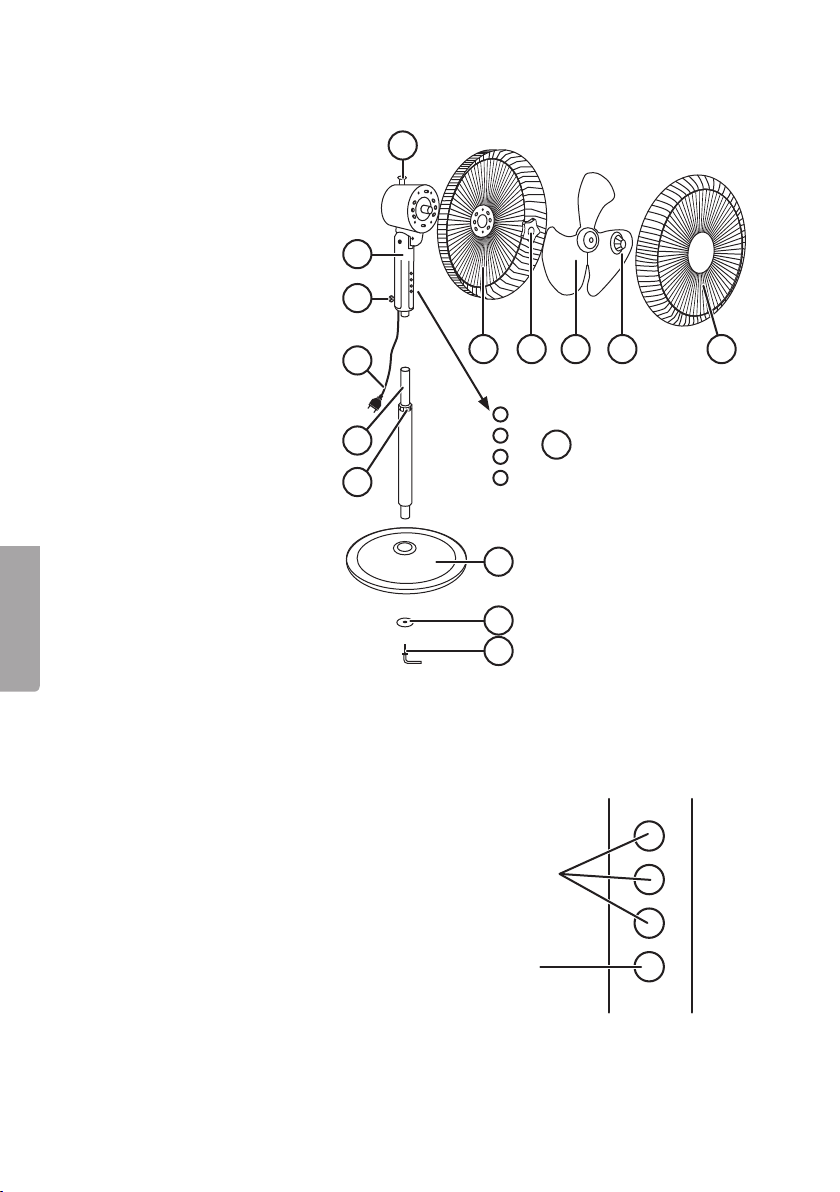

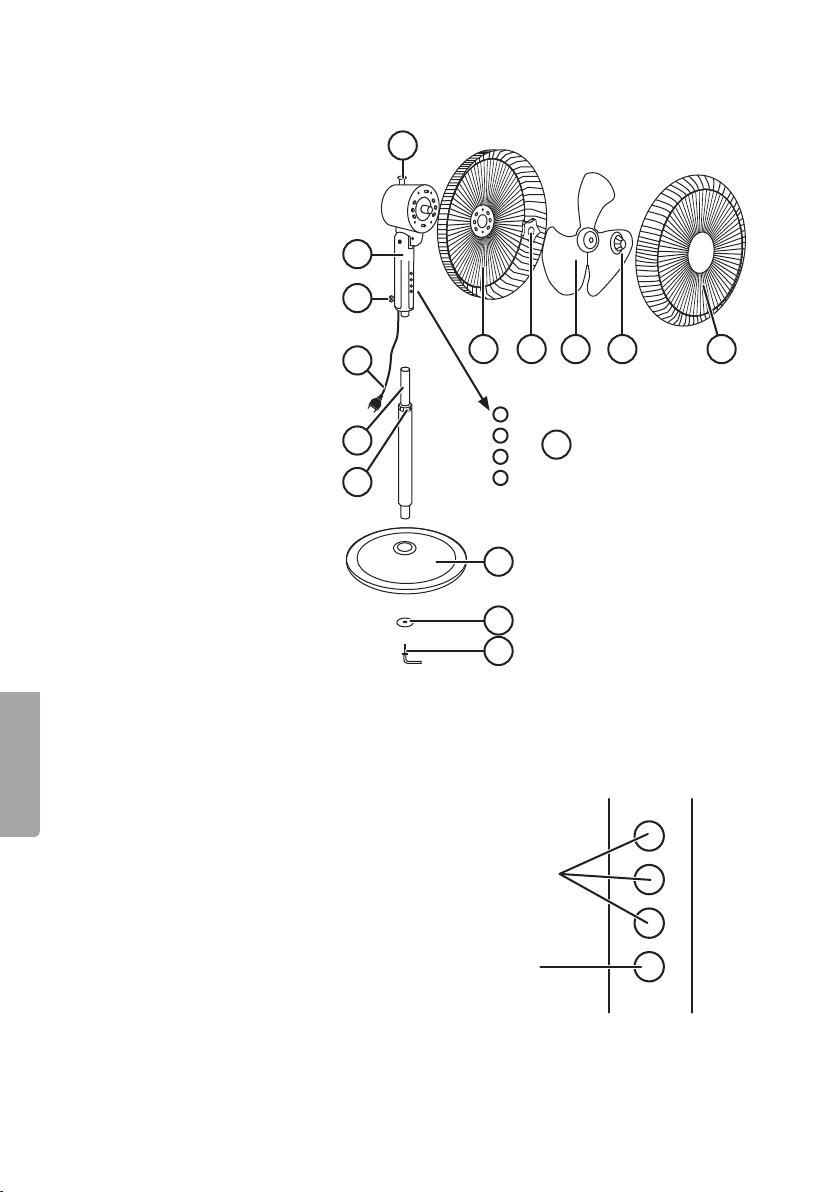

Produktbeskrivelse
1. Bryter for pendling
2. Fremre gitter
3. Mutter for feste av vifteblad
4. Vifteblad
5. Mutter til gitter
6. Bakre gitter
7. Knapper
8. Fot
9. Fotskive
10. Skrue B
11. Låsering
12. Forlengelsesstag
13. Strømkabel
14. Skrue A
15. Hoveddel
Knapper og funksjoner
For å styre viftehastigheten trykker man på den knap-
pen som angir ønsket hastighet.
Kontrollpanel for viftehastighet
Stenger viften 0
2
3
1

13
Norsk
Montering
Montering av foten
1. Monter forlengelsesstaget til foten ved å feste
med Skrue B og fotskiven.
Montering av hoveddel
Forlengelsesstag
Låsering
Skrue A
1. Løsne på låseringen og løft
opp forlengelsesstativet.
Trekk deretter låseringen
godt til.
2. Løsne på skrue A og plas-
ser hoveddelen på stativet.
Spenn deretter skrue A godt.
3. Løsne på låseringen og still
inn ønsket høyde på viften.
Trekk deretter låseringen
godt til.
Montering av vifte og vifteblad
Mutter til gitter Tapper
1. Løsne på gittermutteren.
2. Sett det bakerste gitteret på motorens framside, sånn at gitterets retningshull
festes til tappene på motoren.
3. Trekk mutteren godt til.
4. Plasser viftebladet på motorakselen. Trekk mutteren godt til.
5. Sett frontgitteret i gitterringen.

14
Norsk
Bryter for pendelbevegelse
1. Trekk bryteren opp for å stoppe
pendelbevegelsene.
2. Trykk bryteren ned for å starte dem.
Stell og vedlikehold
• Bruk en myk, tørr klut til rengjøring av produktet.
• Bruk aldri slipende rengjøringsmidler eller løsemidler.
Avfallshåndtering
Når produktet skal kasseres, må det skje i henhold til lokale forskrifter.
Ved usikkerhet, ta kontakt med lokale myndigheter.
Spesifikasjoner
Diameter 40 cm
Effekt 40 W
Beskrivelse Symbol Verdi Enhet
Viftens største luftstrømhastighet F 32,78 m³/min
Viftens effekt inn P 33,6 W
Driftsverdi SV 0,98 (m³/min)/W
Effektforbruk (i standby-modus) PSB N/A W
Viftens lydeffektnivå LwA 50,6 dB(A)
Maks lufthastighet c 2,13 m/s
Standard som er benyttet for
måling av driftsverdi
IEC 60879:1986 Performance and construction
of electric circulating fans and regulators

15
Suomi
Lattiatuuletin
Tuotenumero 18-2857 Malli FD-40KI-UK
36-5521 FD-40KI
Lue käyttöohje ennen tuotteen käyttöönottoa ja säilytä se tulevaa tarvetta varten.
Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa mahdollisista teksti-
tai kuvavirheistä. Jos tuotteeseen tulee teknisiä ongelmia, ota yhteys myymälään tai
asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).
Turvallisuus
• Älä käytä tuuletinta, jos sen virtajohto, pistoke tai jokin muu osa on vaurioitunut
tai ei toimi normaalisti. Älä korjaa tai muokkaa tuuletinta itse, vaan ota yhteyttä
ammattilaiseen.
• Käytä tuuletinta ainoastaan sisätiloissa kuivassa ja puhtaassa ympäristössä.
Älä aseta tuuletinta kylpyammeen, uima-altaan tai veden läheisyyteen, jotta se ei
pääse kaatumaan veteen.
• Irrota pistoke pistorasiasta, kun et käytä tuuletinta.
• Älä jätä lapsia ilman valvontaa samaan tilaan tuulettimen kanssa.
• Älä liitä tuuletinta sähkövirtaan, ennen kuin olet asentanut sen käyttövalmiiksi.
• Varmista, että tuulettimeen ei pääse vieraita esineitä, sillä ne voivat aiheuttaa
oikosulun, sähköiskun tai tulipalovaaran.
• Älä sammuta tuuletinta irrottamalla pistoke pistorasiasta. Sammuta tuuletin
virtakytkimestä, ennen kuin irrotat pistokkeen pistorasiasta.
• Tarkasta virtajohdon kunto säännöllisesti. Älä käytä tuuletinta, jos sen virtajohto
tai pistoke on vioittunut.
• Vioittuneen johdon saa vaihtaa ainoastaan valmistaja, sen määräämä huoltopiste tai
valtuutettu ammattilainen. Näin vähennetään sähköiskujen ja tulipalojen mahdollisuutta.

16
Suomi
3
2
1
0
2
1
3456
7
8
9
10
11
12
13
14
15
Tuotekuvaus
1. Kääntyvän liikkeen painike
2. Eturitilä
3. Lapojen lukitusmutteri
4. Lavat
5. Ritilän mutteri
6. Takaritilä
7. Painikkeet
8. Jalusta
9. Aluslaatta
10. Ruuvi B
11. Lukitusrengas
12. Pidennyskappale
13. Virtajohto
14. Ruuvi A
15. Tuulettimen runko
Painikkeet ja toiminnot
Säädä tuulettimen nopeutta nopeuspainikkeilla.
Tuulettimen nopeuden ohjauspaneeli
Tuulettimen sammuttaminen 0
2
3
1

17
Suomi
Asennus
Jalustan asentaminen
1. Asenna pidennin jalustaan kiinnittämällä
ruuvi B ja aluslaatta paikalleen.
Tuulettimen rungon asentaminen
Pidennyskappale
Lukitusrengas
Ruuvi A
1. Avaa lukitusrengas ja nosta
pidennyskappale ylös. Kiristä
sen jälkeen lukitusrengas
kunnolla.
2. Avaa ruuvi A ja aseta tuulettimen
runko telineeseen. Kiristä sen
jälkeen ruuvi A kunnolla.
3. Avaa lukitusrengas ja säädä
tuuletin sopivalle korkeudelle.
Kiristä sen jälkeen lukitusrengas
kunnolla.
Tuulettimen lapojen asentaminen.
Ritilän mutteri Nupit
1. Avaa ritilän mutteri.
2. Aseta taaempi ritilä moottorin etupuolelle siten, että ritilän suuntausreiät ovat
moottorin nuppien kohdalla.
3. Kiristä ritilämutteri kunnolla.
4. Aseta tuulettimen lavat moottorin akseliin. Kiristä mutteri kunnolla.
5. Aseta eturitilä ritilärenkaaseen.

18
Suomi
Kääntyvän liikkeen painike
1. Pysäytä kääntyvä liike nostamalla
kääntyvän liikkeen painikeylös.
2. Käynnistä kääntyvä liike painamalla
kääntyvän liikkeen painikealas.
Puhdistaminen
• Puhdista tuuletin pehmeällä liinalla tai vastaavalla.
• Älä käytä liuotusaineita tai hankaavia puhdistusaineita.
Kierrättäminen
Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä.
Tarkempia kierrätysohjeita saat kuntasi jäteneuvonnasta.
Tekniset tiedot
Ø 40 cm
Teho 40 W
Kuvaus Symboli Arvo Yksikkö
Tuulettimen enimmäisilmavirta F 32,78 m³/min
Tuulettimen ottoteho P 33,6 W
Käyttöarvo SV 0,98 (m³/min)/W
Tehonkulutus valmiustilassa PSB N/A W
Tuulettimen äänitehotaso LwA 50,6 dB(A)
Suurin ilman nopeus c 2,13 m/s
Käyttöarvon mittausstandardi IEC 60879:1986 Performance and construction
of electric circulating fans and regulators

19
Deutsch
Standventilator
Art.Nr. 18-2857 Modell FD-40KI-UK
36-5521 FD-40KI
Vor Inbetriebnahme diekomplette Bedienungsanleitung durchlesen und aufbewahren.
Irrtümer, Abweichungen und Änderungen behalten wir uns vor. Bei technischen Problemen
oder anderen Fragen freut sich unser Kundenservice über eine Kontaktaufnahme
(Kontakt siehe Rückseite).
Sicherheit
• Das Gerät nicht betreiben, wenn es bzw. dasNetzkabel bzw. der Netzstecker
auf irgendeine Weise beschädigt ist oder nicht fehlerfrei funktioniert. Das Produkt
niemals selbst reparieren oder verändern, sondern einen ausgebildeten Fachmann
beauftragen.
• Das Gerät nur im Haus in trockener, sauberer Umgebung verwenden. Das Gerät
niemals in derNähe von Badewannen, Schwimmbecken oder anderen wasser-
gefüllter Behältnissen aufstellen, in diees hineinfallen könnte.
• Bei Nichtgebrauch des Gerätes immer den Netzstecker ziehen.
• Kinder niemals unbeaufsichtigt in einem Raum mit dem Gerät zurücklassen.
• Das Gerät niemals vor der Montage andas Stromnetz anschließen.
• Beachten, dass keine Fremdkörper in dasGerät gelangen, dieKurzschluss,
elektrischen Schlag oder Brandgefahr verursachen können.
• Das Gerät niemals durch Herausziehen des Netzsteckers ausschalten.
Sicherstellen, dass derStromschalter in Position [0] ist, und erst dann den
Netzstecker ziehen.
• Das Netzkabel regelmäßig auf Fehler überprüfen. Das Produkt niemals benutzen,
wenn dasNetzkabel oder derNetzstecker beschädigt ist.
• Um Stromschläge oder Feuer zu vermeiden, dasNetzkabel bei Beschädigung
nur vom Hersteller, seinem Kundendienst oder qualifiziertem Fachpersonal
austauschen lassen.

20
Deutsch
3
2
1
0
2
1
3456
7
8
9
10
11
12
13
14
15
Produktbeschreibung
1. Oszillationsschalter
2. Vorderer Schutzkorb
3. Rändelmutter
4. Rotorblatt
5. Korbmutter
6. Hinterer Schutzkorb
7. Tasten
8. Ständer
9. Unterlegscheibe
10. Schraube B
11. Sicherungsring
12. Verlängerungsstativ
13. Netzkabel
14. Schraube A
15. Motoreinheit
Tasten und Funktionen
Zur Steuerung derGeschwindigkeit auf dieTaste mit
dergewünschten Ventilatorgeschwindigkeit drücken.
Tastenfeld für dieVentilatorgeschwindigkeit
Den Ventilator ausschalten 0
2
3
1
