English
Multimeter
Art.no 36-5255 Model UT120A
Please read theentire instruction manual before use and save it for future reference.
Wereserve theright for any errors in text or images and for making any necessary
technical changes to this document. Ifyou should have any questions concerning
technical problems please contact our Customer Services.
Information about themeter
The multimeter has been designed and tested in accordance with therequirements for
installation category II up to nominal voltages of 600V and acontamination level of2.
Categorisation
Meters are divided into different categories depending on theelectrical environment in
which they are to be used and how safe/protective they are in theevent of avoltage
surge.
The meter label should indicate which category it belongs to. Thecategorisation also
determines how safe theinstrument is with regard to any overvoltage which could
represent ahazard for theuser.
The categorisation is described briefly below:
In theevent of avoltage surge in theelectricity grid (a transient from alightning strike,
etc.), therisk will be greatest where themains supply cable enters thebuilding, for
example. Further inside thebuilding, theresistance (impedance) in thecables will
increase and connected devices will reduce and dissipate theovervoltage. Themeter
category will therefore determine which electrical environment theinstrument is
designed to be usedin.
The categories which meters are divided into are as follows:
• Category I:For measuring electronics and products that have inbuilt protection
against voltage surges.
• Category II: For measuring single-phase equipment which is fed via thebuilding’s
electrical power supply system. Bothplug-connected and permanently installed.
• Category III: For measuring thebuilding’s electrical systems. Permanently installed
cables, sockets, fuse boxes and switchgear cabinets. Three-phase distribution (all
supply cables and three-phase equipment, machines and appliances).
• Category IV: Three-phase at primary level and all conductors for outdoor use.
This multimeter belongs to installation category II and is intended for measuring
voltages of up to 600V in single-phase products. Themeter must not be used for
measuring three-phase products, three-phase conductors or switchgear cabinets
even if thenominal voltage does not exceed 600V.

3
English
Contamination level
The meter is designed for use in environments in which contaminants which do
not conduct electricity are present. Withtheexception that temporary conductor
contamination can occur due to condensation.
Examples of environments with contamination level 2 are home environments in dry
rooms, offices, test stations and laboratories. Inother words, rooms which have
anormal indoor climate.
The meter must not be used or stored in rooms where it could be exposed to
electrically conductive contaminants in any form (solid, liquid or gas).
The meter should for example not be exposed to relative humidities in excess of 75%
or used in unheated rooms and must not be used in wetrooms or outdoors where it
could getwet.
It is not intended for use with electrical equipment which is used in industry or agriculture.
Safetyinstructions
• The multimeter has been tested in accordance with theEMC Directive 2004/108/EC
and theLow Voltage Directive 2006/95/EG, and fulfils installation category
(overvoltage category) II 600 V, contamination level 2 in accordance with
EN61010–1:2010 and EN61010-031:2002/A1:2008
• The multimeter is intended for indoor use in operating temperatures of 0–40 °C.
• Make sure that themeter is used safely by following all safety instructions and
operating directions.
• Do not use this meter if it or thetest leads appear to be damaged, or if you
suspect that themeter might not be working properly.
• Make sure that themeter is used safely by following all safety instructions and
operating directions.
• Make sure that your fingers are behind thefinger guards when using thetestleads.
• Make sure that thepower is turned off before working on power circuits. Evenlow
voltages can be dangerous!
• Do not measure voltages higher than 600 VDC or 600 VAC RMS using themeter.
• To avoid shocks you need to be CAREFUL when you work with voltage higher
then 60 VDC or 30 VAC RMS. Voltages higher than this pose arisk of heavy
electric shocks.
• Set theappropriate measuring range using theselector before taking readings and
do not alter therange whilst taking ameasurement.
• Never use themeter if thebattery cover is missing or thebattery compartment
isopen.
• To avoid electric shocks and damage to themeter, do not exceed themeter’s
measurement limits. Theguarantee is void if themeter is used incorrectly.
• The meter must not be used or stored in hot/humid, explosive or flammable
environments or close to strong magnetic fields.

4
English
1
2
3
4
5
6
7
• Replace thebattery immediately if thebattery warning symbols appears on thedis-
play. Aweak battery can cause incorrect results and thereby pose asafety hazard.
• Neither themeter nor its accessories may be dismantled or modified in anyway.
• Remove thebattery from themeter if it is not to be used for anextended period.
• Turn themeter off afteruse.
• If themeter is placed close to astrong magnetic field, it might cause incorrect
readings which can be corrected by removing thecause of theinterference.
Functions
1. LCD display
2. Presstherequired number of
times to select therequired
mode: Resistance, diode test
or continuity (position Ω only).
3. [REL r] Relative
measurement, press once
to use thecurrent reading
as areference and subtract
theprevious reading from
thecurrent reading*.
Pressonce again to return to
normal measurement mode.
Thisfunction cannot be used
for frequency measurement
or relative pulse length
(Duty Cycle). Whenrelative
measurement is selected,
thesymbol rwill be shown on
thedisplay.
4. Multifunction selector with
fivemodes.
5. [Hz/%] Frequency measurement
(Hz) or Duty Cycle value (%)
6. [HOLD] Press once to store
thecurrent reading, press once
to return to normal measu-
rement mode. Whenhold is
selected, thesymbol “H” will be
shown on thedisplay.
7. Testleads: Black(-, negative)
Red (+, positive)
* Example: Ifthestored value is 20.3 V and thepresent value is 22.0 V, thereading
would be 1.7 V if theREL function is activated.

5
English

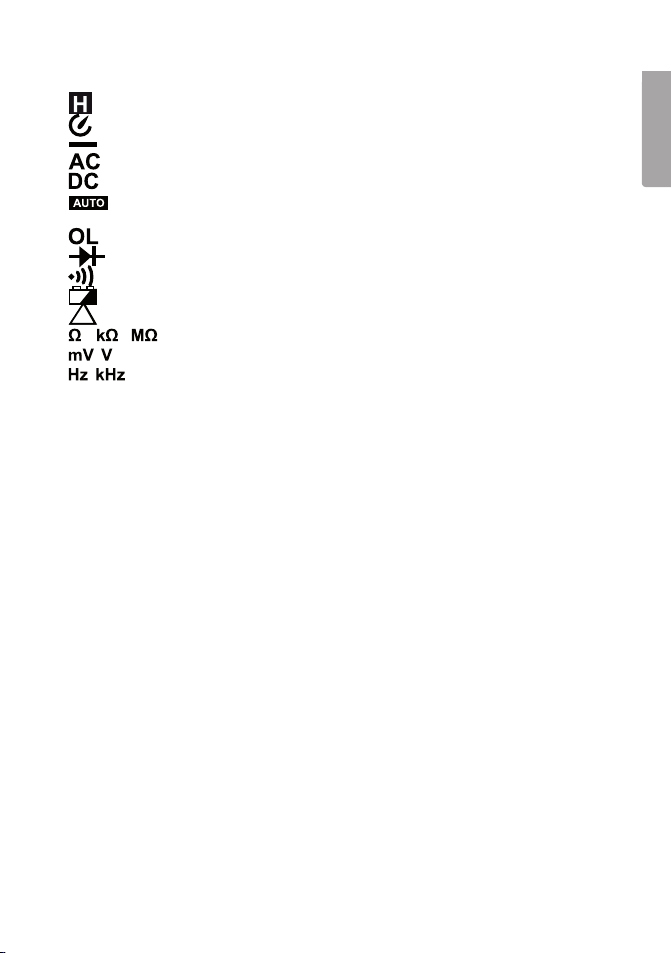

Symbols on thedisplay
Thedata hold function is activated.
Thesleep mode is activated.
Indicates anegative reading.
Indicator for AC measurement.
Indicator for DC measurement.
TheAutorange is activated (meter automatically selects therange with
bestresolution).
Thereading is too high for this measuring range.
Indicator for thediodetest.
Thecontinuity buzzer is activated.
Lowbattery warning – replace thebattery.
REL is activated, thestored value minus thepresent value is displayed.
Resistance, Ω (ohm), kΩ (kiloohm), MΩ (megaohm).
Voltage, mV (millivolt), V (volt).
Frequency, Hz (hertz), kHz (kilohertz).
Operating instructions
Warning!
• Before measuring voltage, always make sure that themeter is set to thecorrect
function range and not set to resistance or diode testmode.
• Use extreme caution when measuring voltages over 60 V, especially when
theobjects being measured have high power outputs.
• Make sure that thecircuit to be tested is not conducting any current before
performing resistance measurements or diodetests.
• Always ensure that thecorrect function and range is selected.
• Take extreme care when using themeter on aninductive component such
as atransformer, relay coils and thelike. Highvoltage may be induced at
themeasuring points if anopen circuit occurs.
• Make sure that thetest leads are in good condition with no damage to
theinsulation.
• Take care not to exceed theoverload limits given in thespecifications.

6
English

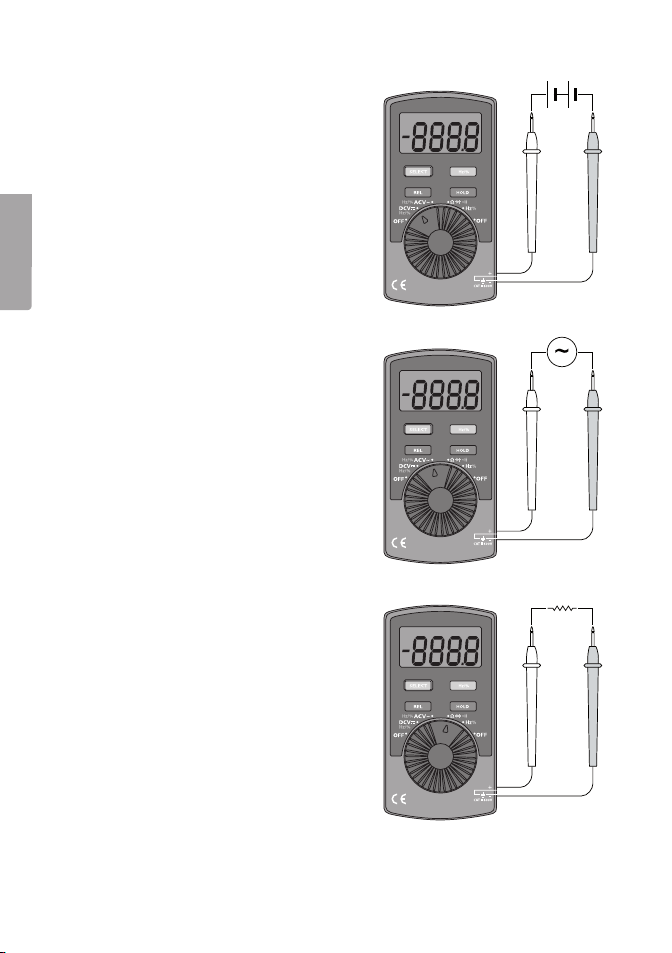

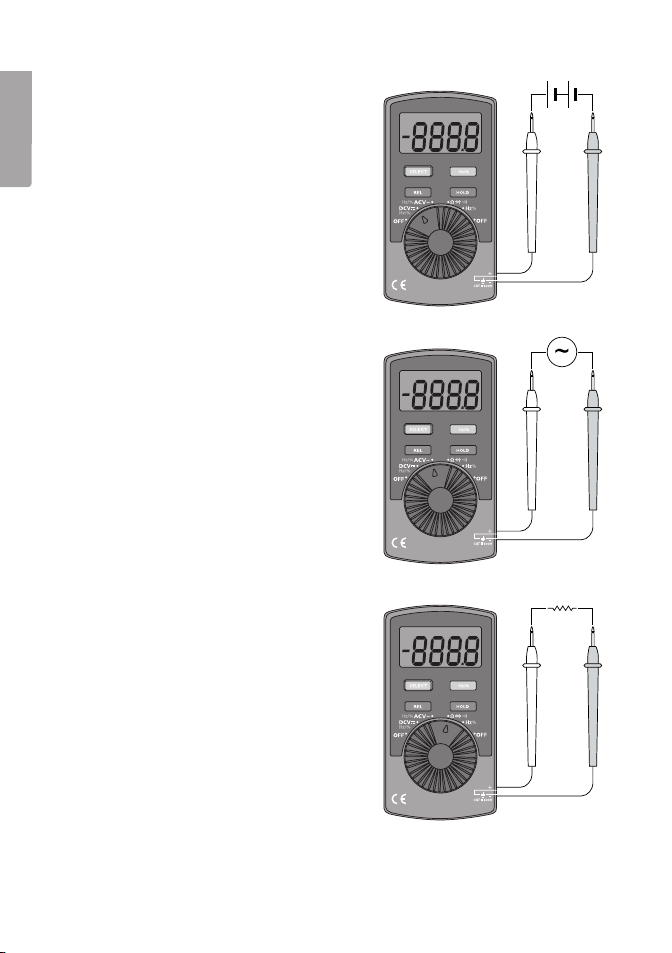

Voltage measurement DC
1. Setthemultifunction selector to DCV
to switch on themultimeter. “DC” and
“AUTO” will appear on thedisplay.
2. Connect thetest leads across thevol-
tage source to be measured. Blacklead
to thenegative (-) and red lead to
thepositive (+) measuring point.
3. Readthevalue on thedisplay. Note:If
thetest leads have been connected
with theincorrect polarity, aminus (-) will
appear before thereading.
4. Setthemultifunction selector to OFF to
switch off themultimeter.
Voltage measurement AC
1. Setthemultifunction selector to ACV
to switch on themultimeter. “AC” and
“AUTO” will appear on thedisplay.
2. Connect thetest leads to themeasuring
points.
3. Readthevalue on thedisplay.
4. Setthemultifunction selector to OFF to
switch off themultimeter.
Resistance measurement
1. Setthemultifunction selector to Ωto
switch on themultimeter. “MΩ” appears
on thedisplay.
2. Connect thetest leads to thecircuit to
be measured.
3. Readthevalue on thedisplay. “OL” will
be shown on thedisplay if there is no
signal, e.g. if thecircuit being measured
isopen.
4. Setthemultifunction selector to OFF to
switch off themultimeter.

7
English
Warning! Ensurethat thecircuit to be tested is not “live”, before taking any
measurements.
• The test leads can add 0.1–0.3 Ω to theactual measurement value. Toobtain
accurate readings of low-resistance components, short-circuit theinput terminals
to remove theerror from thereading on thedisplay.
• For high-resistance measurement (>1 M Ω), it is normal for thereading to take
several seconds to stabilize.
Frequency measurement and measurement of relative pulse
length (Duty Cycle value)
1. Setthemultifunction selector to Hz % to
switch on themultimeter. “Hz” or “%” will
be shown on thedisplay.
2. Press[Hz % ] repeatedly to select fre-
quency measurement (Hz) or relative pulse
length (duty cycle) (%).
3. Connect thetest leads to thecircuit to
bemeasured.
4. Readthevalue on thedisplay.
5. Setthemultifunction selector to OFF to
switch off themultimeter.
Warning: Ensurethat thecircuit to be tested is
not “live” before taking any measurements.

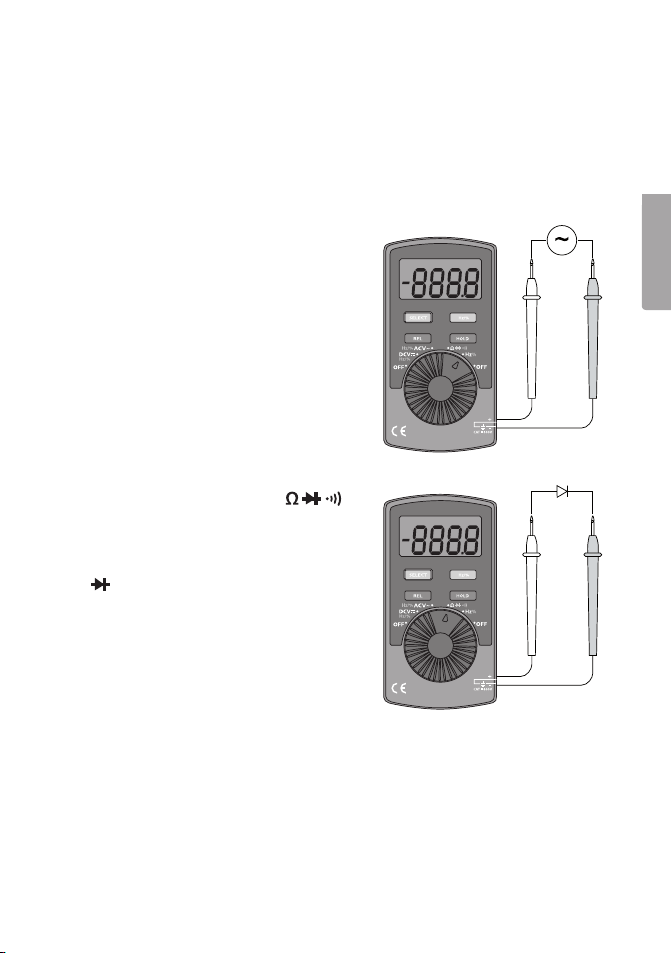

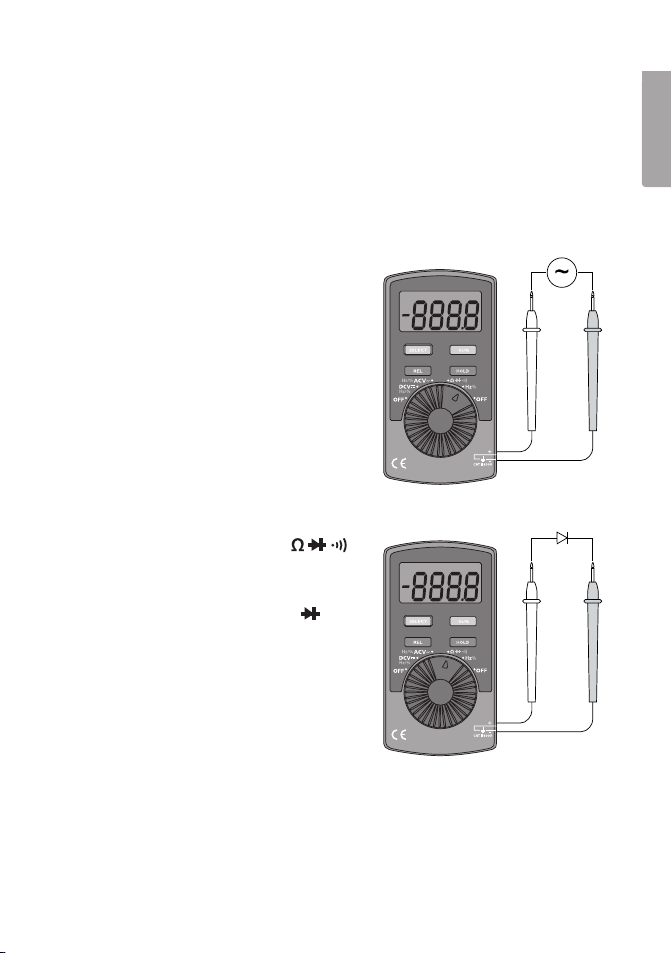

Diodetest
1. Setthemultifunction selector to
to switch on themultimeter. “MΩ” appears
on thedisplay.
2. Press[SELECT ] once to select diode
threshold value measurement (V). , “OL”
and “V” will be shown on thedisplay.
3. Connect theblack test lead to thecathode
and thered test lead to theanode of
thediode to be tested. Readtheforward
voltage drop value from thedisplay. If“1”
appears on thedisplay, reverse thepolarity
of thediode.
4. Setthemultifunction selector to OFF to
switch off themultimeter.

8
English
Warning!
Make sure that thecircuit to be tested is not conducting any current before testing
diodes. Take extreme care when using this instrument on aninductive component
such as atransformer, relay coils and thelike, and make sure they have been dis-
charged beforehand. Highvoltage may be induced at themeasuring points if anopen
circuit occurs.
Note: Agood diode should have aforward voltage drop of from 0.5 to 0.8 V. However,
thereverse voltage drop reading can vary considerably depending on theresistance to
other paths of conductance between thetips of thetestleads.

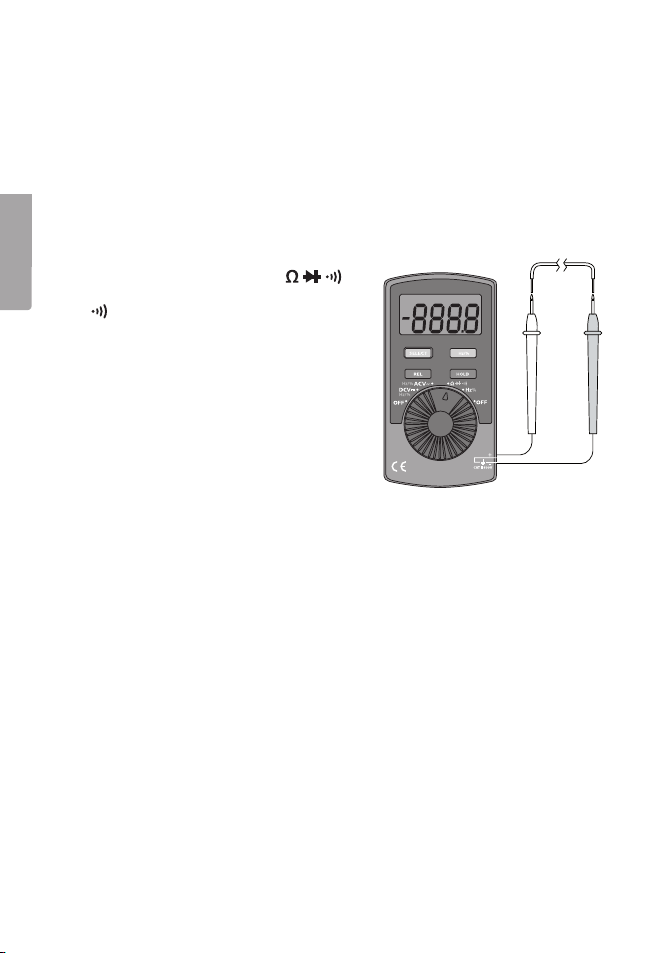

Continuity measurement
1. Setthemultifunction selector to
to switch on themultimeter. , “OL” and
“Ω” will be shown on thedisplay.
2. Press[SELECT ] twice to select continuity
measurement.
3. Connect theends of thetest leads to
theends of thecables to be tested.
- No break in thelead: Thebuzzer
sounds continuously when theresis-
tance is <60Ω.
- Break in thelead: Thebuzzer does
notsound.
4. Setthemultifunction selector to OFF to
switch off themultimeter.
Warning!
Make sure that thecircuit to be tested is not conducting any current before testing
forcontinuity.
Take extreme care when using this instrument on aninductive component such as
atransformer, relay coils and thelike, and make sure they have been discharged
beforehand. Highvoltage may be induced at themeasuring points if anopen circuit
occurs.
To avoid shocks you need to be CAREFUL when you work with voltage higher then
60VDC or 30 VAC RMS. Voltages higher than this pose arisk of heavy electric shocks.
Note: Theopen-circuit voltage is around 0.45V.
Sleep mode (automatic shut-off)
To preserve battery life, themeter has anauto shut-off feature. Ifthefunction selector
is not turned within 30 minutes, themeter turns itself off automatically.
Switch on themultimeter by rotating thefunction selector or pressing one of
thebuttons.

9
English
Note: Thesleep function can be deactivated when themultimeter is switched on
by pressing [SELECT ] for approx. five seconds while at thesame time turning
thefunction selector to therequired mode. Inthis mode, themultimeter will not be
switched off automatically and measurement can continue for longer than 30 minutes.
Note: Makeahabit of switching off themultimeter using themultifunction selector, as
it will then be switched off immediately.
Changing thebattery
Change thebattery as soon as thebattery symbol appears on thedisplay.
Warning!
Remove thetest leads from thecircuit being tested before replacing thebattery.
1. Switchoff themultimeter.
2. Unscrew thebattery cover.
3. Pushout theold battery to theside and insert thenew CR2032 battery (3 V) in
thebattery compartment with thepositive terminal (+) facing upwards.
4. Pushthebattery cover back into position, first on thedisplay side and then
theentire battery cover. Tighten thescrew.
Careadvice
• Switch off themultimeter before cleaning.
• Wipe themeter with amoist, soft cloth. Useamild detergent and never use solvents
or strong, abrasive cleaning agents for cleaning as these can damage themeter.
Disposal
This product should be disposed of in accordance with local regulations.
Ifyou are unsure what to do, contact your local authority.

10
English
General specifications
Do not measure voltages higher than 600 VDC or 600 VAC RMS using theinstrument.
Display LCD display with amaximum value of3999
Polarity Automatic negative (-) polarity indication
Indication of reading outside
themeasuring range Only OL will be shown on thedisplay
Power supply 1×CR2032 battery (3 V)
Measurement update 3 times per second
Measurement range Automatic mode
Battery warning Thebattery symbol is shown on thedisplay.
Operating environment 0 to +40 °C at humidity ≤ 75 % (up to +30 °C)
and ≤ 50 % (over +30 °C)
Storage environment -10 to +50 °C at humidity ≤ 75 % (up to +30 °C)
and ≤ 50 % (over +30 °C)
Max. operating altitude Up to 2000 m above sealevel
Size (L×W×H) 110×58×11mm
Weight (including battery) Approx. 76 g (including test leads and battery)

11
English
Accuracy and electrical specifications
Function Scale Resolution Accuracy (± a%
reading, + b
number of digits)
Description
DC 4V 1mV ± (0.8 % +1) Input impedance
≥ 10MΩ
40V 10mV
400V 100mV
600V 1V ± (1 % +3)
AC 4V 1mV ± (1.2 % +3) Input impedance
≥ 10MΩ
Response: 40–400 Hz;
Display: RMS of sine
wave (mean value)
40V 10mV
400V 100mV
600V 1V ± (1.5 % +5)
Resistance 400Ω 0.1Ω ± (1.2 % +2) The open-circuit voltage
is around 0.45V.
4kΩ 1Ω ± (1 % +2)
40kΩ 10Ω
400kΩ 100Ω
4MΩ 1kΩ ± (1.2 % +2)
40MΩ 10kΩ ± (1.5 % +2)
Frequency 99.99Hz 0.01Hz ± (0.5 % +3) Input sinewave
10 Hz – 10kHz:
≥ 1 VRMS
10–100kHz:
≥ 30 VRMS
999.9Hz 0.1Hz
9.999kHz 0.001kHz
99.99kHz 0.01kHz
Relative
pulse length
(Duty Cycle)
0.1–99.9% 0.10 %
Diode 1mV 0.5–0.8V 1.5 V with anopen
circuit
Continuity 0.1Ω Ca ≤ 60Ω ≤ 60 Ω buzzer sounds.
> 60 Ω buzzer does
notsound.
Battery < 2.4V Battery warning symbol
appears.

12
Svenska
Multimeter
Art.nr 36-5255 Modell UT120A
Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida
bruk. Vireserverar oss för ev. text- och bildfel samt ändringar av tekniska data.
Vidtekniska problem eller andra frågor, kontakta vår kundtjänst (se adressuppgifter
påbaksidan).
Information om mätinstrument
Multimetern är konstruerad och testad enligt kraven för installationskategori II upp till
600 V nominell spänning och föroreningsgrad 2.
Kategorisering
Mätinstrument delas in iolika kategorier utifrån vilken elektrisk miljö de ska användas
ioch hur säkra/skyddande de är mot eventuella överspänningar.
Märkningen på mätinstrumentet ska visa vilken kategori det tillhör. Kategoriseringen
avgör hur säkert instrumentet är mot eventuella överspänningar som kan utgöra fara
för användaren.
I korthet kan kategoriseringen beskrivas såhär:
Vid enplötslig överspänning på elnätet (en transient från ettblixtnedslag etc.) är
faran störst vid exempelvis byggnadens inkommande matningsledning. Längrein
ibyggnaden ökar motståndet (impedansen) iledningarna och anslutna apparater
minskar och fördelar överspänningen. Mätinstrumentets kategori talar alltså om ivilken
elektrisk miljö instrumentet är tänkt att användas.
Kategorierna som mätinstrumenten delas in iär:
• Kategori I:För mätning ielektronik och produkter som har inbyggt skydd mot
överspänning.
• Kategori II: Förmätning på enfasutrustning som strömförsörjs med byggnadens
elsystem. Bådestickproppsansluten och fast installerad.
• Kategori III: Förmätning ibyggnadens elsystem. Fastinstallerade ledningar, uttag,
proppskåp och elcentraler. Trefasdistribution (alla matarkablar samt trefasutrustning,
maskiner och apparater).
• Kategori IV: Trefaspå primär nivå och alla ledare för utomhusbruk.
Den här multimetern tillhör installationskategori II och är avsedd för att mäta
spänningar upp till 600 V ienfasprodukter. Multimetern ska inte användas för mätning
itrefasprodukter, trefasledningar eller elcentraler även om spänningen nominellt inte är
högre än 600V.

13
Svenska
Föroreningsgrad
Multimetern är konstruerad för att kunna användas imiljöer med förekomst
av föroreningar som inte är elektriskt ledande. Medundantag för att tillfällig
ledningsförorening skulle kunna uppstå på grund av kondensering.
Exempel på miljöer med föroreningsgrad 2 är hemmiljö itorra utrymmen, kontor,
teststationer eller labb. Kortsagt torra utrymmen som har normalt inomhusklimat.
Multimetern ska inte användas eller förvaras iutrymmen där den kan blir utsatt för
elektriskt ledande föroreningar inågon form (fast, flytande eller gas.)
Multimetern bör exempelvis inte utsättas för relativ luftfuktighet över 75 %, användas
iouppvärmda lokaler och får inte användas ivåtutrymmen eller utomhus där den kan
bliblöt.
Den är inte avsedd att användas med elektrisk utrustning som används iindustri
ellerjordbruk.
Säkerhetsföreskrifter
• Multimetern är testad ienlighet med EMC-direktivet 2004/108/EC,
lågspänningsdirektivet 2006/95/EG och uppfyller installationskategori
(överspänningskategori) II 600 V, föroreningsgrad 2 ienlighet med EN61010–
1:2010 samt EN61010-031:2002/A1:2008.
• Multimetern är avsedd för inomhusbruk, arbetstemperatur 0–40 °C.
• Genom att följa alla säkerhetsföreskrifter och driftanvisningar kan du se till att
multimetern används på ettsäkert sätt.
• Använd inte multimetern om instrumentet eller dess testkablar ser ut att vara
skadade eller om du misstänker att multimetern inte fungerar som denska.
• Genom att följa alla säkerhetsföreskrifter och driftanvisningar kan du att se till att
multimetern används på ettsäkert sätt.
• Se till att dina fingrar är bakom testkablarnas fingerskydd när du använder
testkablarna.
• Kontrollera att strömmen är avstängd innan du gör några ingrepp iströmkretsen.
Ävensmå strömstyrkor kan vara farliga!
• Mät inte högre spänning än 600 V DC eller 600 V AC RMS med multimetern.
• För att undvika stötar ska du vara mycket FÖRSIKTIG när du arbetar med
högre spänning än 60 V DC eller 30 V AC RMS. Högrespänning medför risk för
kraftigastötar.
• Ställ in rätt mätfunktion med mätfunktionsväljaren innan mätningen påbörjas,
mätfunktion får inte ändras under pågående mätning.
• Använd aldrig multimetern om batteriluckan eller bakstycket äröppet.
• För att undvika elektriska stötar eller skador på multimetern ska inte mätgränserna
överskridas. Garantin gäller inte om multimetern används felaktigt.
• Multimetern ska inte användas eller förvaras imiljöer som har hög temperatur/
luftfuktighet, inte heller iexplosiva, brandfarliga omgivningar eller inärheten av
starka magnetfält.

14
Svenska
1
2
3
4
5
6
7
• Byt ut batteriet genast när symbolen för batterivarning visas på displayen.
Dåligtbatteri kan medföra att fel mätvärden visas och kan därmed utgöra
ensäkerhetsrisk.
• Multimetern eller dess tillbehör får inte demonteras eller modifieras på någotsätt.
• Ta ur batteriet om multimetern inte ska användas under enlängre tid.
• Stäng av multimetern efter användning.
• Om starka elektriska magnetfält finns inärheten av multimetern kan det leda till
felvisning som upphör så snart störningen försvinner.
Funktioner
1. LCD-display
2. [SELECT] Tryck upprepade
gånger för att välja mätfunktion:
Resistans, diodtest eller kontinui-
tet (gäller endast imätläge Ω).
3. [REL r] Relativ mätning,
tryck engång för att använda
aktuellt mätvärde som referens
och subtrahera tidigare mät-
värde från aktuellt mätvärde*.
Tryckengång till för att
återgå till normalt mätläge.
Dennafunktion kan inte använ-
das vid frekvensmätning eller
relativ pulslängd (Duty Cycle).
Närrelativ mätning är vald visas
symbolen rpå displayen.
4. Mätfunktionsväljare med
5olikalägen.
5. [Hz/%] Frekvensmätning (Hz)
eller Duty Cycle value (%).
6. [HOLD] Tryck engång för att
spara aktuellt mätvärde, tryck
engång till för att återgå till
normalt mätläge. Närhold är
vald visas symbolen ”H” på
displayen.
7. Testkablar: Svart(–/negativ)
Röd (+/positiv)
* Exempel: Tidigare sparat mätvärde är 20,3 V och aktuellt mätvärde är 22,0 V.
Dåkommer displayen att visa 1,7 V (om REL-funktionen är aktiverad).

15
Svenska
Displaysymboler
Datahold-funktion aktiverad.
Sleep-läge aktiverat.
Visarnegativ avläsning.
AC-avläsning.
DC-avläsning.
Autorange aktiverat (automatisk inställning av mätområde).
Mätvärdet är för högt för att visas ivalt mätområde.
Indikator för diodtest.
Summeraktiverad för avbrottsmätning (kontinuitetsmätning).
Batterivarning, byt batteri.
REL är aktiverad, sparat mätvärde minus aktuellt mätvärde visas.
Motstånd: Ω(ohm), kΩ (kiloohm), MΩ (megaohm).
Spänning: mV (millivolt), V (volt).
Frekvens: Hz(hertz), kHz (kilohertz).
Användning
Varning!
• Kontrollera alltid innan spänningsmätning att multimetern är inställd på rätt
mätområde och inte på resistans- eller diodmätning.
• Använd yttersta försiktighet när du mäter spänning som överstiger 60 V, särskilt
från mätobjekt med hög effekt.
• Se till att den krets som ska testas inte är strömförande innan du mäter resistans
eller summer/diodtest.
• Se alltid till att rätt funktion och mätområde väljs.
• Var ytterst försiktig när du använder multimetern på eninduktiv komponent t.ex.
transformator, reläspole eller liknande. Högspänning kan uppstå (induceras) vid
mätpunkten när strömkretsen bryts.
• Se till att testkablarna är igott skick och att deras isolering inte är skadad.
• Se till att du inte överskrider överbelastningsgränserna som anges
ispecifikationerna.

16
Svenska
Spänningsmätning DC
1. Ställin mätfunktionsväljaren på DCV för
att slå på multimetern. ”DC” och ”AUTO”
visas på displayen.
2. Kopplatestkablarna till spänningskällan
som ska mätas. Svartkabel till negativ (-)
och röd kabel till postiv (+) mätpunkt.
3. Avläsmätvärdet på displayen.
Obs!Om testkablarna har anslutits
med fel polaritet visas ettminus (-) före
mätvärdet.
4. Ställmätfunktionsväljaren på OFF för att
stänga av multimetern.
Spänningsmätning AC
1. Ställin mätfunktionsväljaren på ACV för
att slå på multimetern. ”AC” och ”AUTO”
visas på displayen.
2. Kopplatestkablarna till mätpunkterna.
3. Avläsmätvärdet på displayen.
4. Ställmätfunktionsväljaren på OFF för att
stänga av multimetern.
Resistansmätning
1. Ställin mätfunktionsväljaren på Ωför
att slå på multimetern. ”MΩ” visas på
displayen.
2. Kopplatestkablarna till mätobjektet.
3. Avläsmätvärdet på displayen. ”OL” visas
på displayen om ingen signal finns, t.ex.
om mätkretsen äröppen.
4. Ställmätfunktionsväljaren på OFF för att
stänga av multimetern.

17
Svenska
Varning! Kontrollera innan mätning att mätobjektet som ska testas är strömlöst.
• Testkablarna kan addera 0,1–0,3 Ω till det faktiska mätvärdet. Föratt
göra noggranna mätningar på komponenter med låg resistans, kortslut
ingångsanslutningarna för att ta bort felmätningen iavläsningen på displayen.
• Vid mätning av hög resistans (>1 M Ω) är det normalt att det tar några sekunder
innan visningen av mätresultatet stabiliseras.
Frekvensmätning och mätning av relativ pulslängd (Duty Cycle value)
1. Ställin mätfunktionsväljaren på Hz % för
att slå på multimetern. ”Hz” eller ”%” visas
på displayen.
2. Tryckpå [Hz %] upprepade gånger för
att välja frekvensmätning (Hz) eller relativ
pulslängd (Duty Cycle, %).
3. Kopplatestkablarna till mätobjektet.
4. Avläsmätvärdet på displayen.
5. Ställmätfunktionsväljaren på OFF för att
stänga av multimetern.
Varning: Kontrollera innan mätning att
mätobjektet som ska testas är strömlöst.
Diodtest
1. Ställin mätfunktionsväljaren på
för att slå på multimetern. ”MΩ” visas på
displayen.
2. Tryckengång på [SELECT] för att välja
mätning av dioders tröskelvärde (V).
, ”OL” och ”V” visas på displayen.
3. Koppladen svarta testkabeln till katod
och den röda testkabeln till anod på
dioden som ska testas. Läsav värdet för
framspänningsförlusten från displayen.
Omdisplayen visar ”1”, prova att skifta
polaritet på dioden.
4. Ställmätfunktionsväljaren på OFF för att
stänga av multimetern.

18
Svenska
Varning!
Se till att den krets som ska testas inte är strömförande, innan du testar dioder.
Var ytterst försiktig när du använder multimetern på eninduktiv komponent som
t.ex. transformator, reläspole eller liknande, se till att de är urladdade innan mätning.
Högspänning kan uppstå (induceras) vid mätpunkten när strömkretsen bryts.
Obs! Enbra diod ien krets ska ha framspänningsfall på 0,5–0,8 V.
Bakspänningsfalletkan variera mycket beroende på motståndet för andra
ledningsvägarmellan mätspetsarna.
Avbrottsmätning (kontinuitet)
1. Ställin mätfunktionsväljaren på
för att slå på multimetern.
, ”OL” och ”Ω” visas på displayen.
2. Trycktvå gånger på [SELECT] för att välja
avbrottsmätning.
3. Kopplatestkablarna till kabeländarna som
ska kontrolleras.
- Inget avbrott ikabeln: Summern ljuder
hela tiden när motståndet är ≤ 60Ω.
- Avbrott ikabeln: Summern ljuder inte.
4. Ställmätfunktionsväljaren på OFF för att
stänga av multimetern.
Varning!
Se till att den krets som ska testas inte är strömförande, innan du mäter kontinuitet.
Var ytterst försiktig när du använder multimetern på eninduktiv komponent som
t.ex. transformator, reläspole eller liknande, se till att de är urladdade innan mätning.
Högspänning kan uppstå (induceras) vid mätpunkten när strömkretsen bryts.
För att undvika stötar ska du vara FÖRSIKTIG när du arbetar med högre spänning än
60 V DC eller 30 V AC RMS. Högrespänning medför risk för kraftiga stötar.
Obs! Testspänning vid öppen krets ca 0,45V.
Sleep (automatisk avstängning)
För att spara batteri har multimetern automatisk avstängning. Ominte mätfunktions-
väljaren ändras inom 30 minuter stängs multimetern av automatiskt.
Slå på multimetern genom att vrida på mätfunktionsväljaren eller trycka på någon
avknapparna.
Obs! Sleep-funktionen kan avaktiveras när multimetern slås på genom att hålla
in [SELECT] ica 5 sekunder samtidigt som mätfunktionsväljaren vrids till önskad
mätfunktion. Idet läget stängs inte multimetern av automatiskt utan mätning kan pågå
längre än 30 minuter.
Obs! Taför vana att stänga av multimetern med mätfunktionsväljaren, då stängs den
av direkt.

19
Svenska
Batteribyte
Byt genast batteri när batterisymbolen visas på displayen.
Varning!
Ta bort testkablarna från testobjektet innan batteribyte.
1. Stängav multimetern.
2. Lossaskruven som håller fast bakstycket.
3. Petaur det gamla batteriet åt sidan och sätt fast det nya CR2032-batteriet (3 V)
ibatterihållaren med plus (+) uppåt.
4. Tryckfast bakstycket, först på displaysidan och sedan hela bakstycket.
Drafastskruven.
Skötsel
• Stäng av multimetern innan rengöring.
• Torka av multimetern med enlätt fuktad, mjuk trasa. Användettmilt rengörings-
medel, aldrig lösningsmedel eller starka, slipande rengöringsmedel, det kan skada
multimetern.
Avfallshantering
När du ska göra dig av med multimetern ska detta ske enligt lokala föreskrifter.
Ärdu osäker på hur du ska gå tillväga, kontakta din kommun.

20
Svenska
Generell specifikation
Mät inte högre spänning än 600 V DC eller 600 V AC RMS med instrumentet.
Display LCD-display med ettmaximalt värde på3999
Polaritet Automatisk indikation av negativ (-) polaritet
Indikation av mätvärde
utanför mätområdet Endast OL visas på displayen
Strömförsörjning 1×CR2032-batteri (3 V)
Mätuppdatering 3 gånger per sekund
Mätområde Automatisk inställning
Batterivarning Batterisymbol visas på displayen
Användningsmiljö 0 till +40 °C, vid luftfuktighet ≤ 75 % (upp till +30 °C)
och ≤ 50 % (över +30 °C)
Förvaringsmiljö -10 till +50 °C, vid luftfuktighet ≤ 75 % (upp till +30 °C)
och ≤ 50 % (över +30 °C)
Max användningshöjd Upp till 2000 m överhavet
Mått (H×B×D) 110×58×11mm
Vikt Ca 76 g (inklusive testkablar och batteri)
