Clas Ohlson ESL-03 User manual

ENGLISH SVENSKA NORSK SUOMI
Garden Light, Solar Cell



Article number 36-3217
Model ESL-03



2
ENGLISH
2
Garden Light, Solar Cell
Article number 36-3217, model ESL-03
Please read the entire instruction manual before using and save it for future use.
We apologise for any text or photo errors and any changes of technical data.
If you have any questions concerning technical problems please contact our
Customer Service Department (see address on reverse.)
• Garden lights with a solar cell charge up the batteries when the sun shines, a
sensor turns on the lights automatically at sunset and turns them off at sunrise.
• The actual time the light is on is dependant on the weather, season,
temperature and the placement of the lights.
• Try to place the lights so that the solar cells have direct sunlight as many hours
as possible, if the solar cell lies in the shadow the charging time is reduced and
also the amount of time the lights can be used.
• If the batteries are fully charged, the light will work up to 8 hours.
Contents
• Instruction Manual
• 3 garden lights, each of which include: 2 x connecting poles (14, 16 cm), 1
x connector, 1 x ground spike and 1 x complete light housing with solar cell,
electrical components and Ni-MH batteries.
Areas of use
• The garden lights are meant for indoor and outdoor use.
• The garden lights are meant to be used during the sunnier periods of the year.
Lights are both rain and water resistant (IP44).
• The lights turn on automatically at sunset (or when the batteries stop charging)
and are on as long as there is charge left in the batteries (or until it becomes
light).
• How much the batteries are charged depends on the weather and the
placement of the lights (amount of solar hours = amount battery is charged).
• Remove the battery and recharge it in a separate charger sometimes to
increase the lifetime of the battery.
• Recommended operating temperature: -20°C to + 40°C

3
ENGLISH
Safety Instructions
• Directions and safety instructions must strictly be followed:
• Do not use the light in an environment where it could be exposed to gas,
steam or dust.
• Never look directly into the light source; it could damage your eyes.
• Only use the recommended types of rechargeable batteries. (see section on
Technical data)
• NEVER use batteries that are not rechargeable.
• Do not change or dismantle the product, the guarantee is no longer valid
if any parts have been dismantled or modied.
• Do not use any sharp metal tools or any other things that can scratch the
garden light’s surface.
• Only let a qualied technician perform repairs, use only original parts.
• The garden lights are not toys! Keep children away from the lights.
• Discard the light if damaged in any way.
Before use
1. Turn the top part of the light anti-clockwise and lift it off.

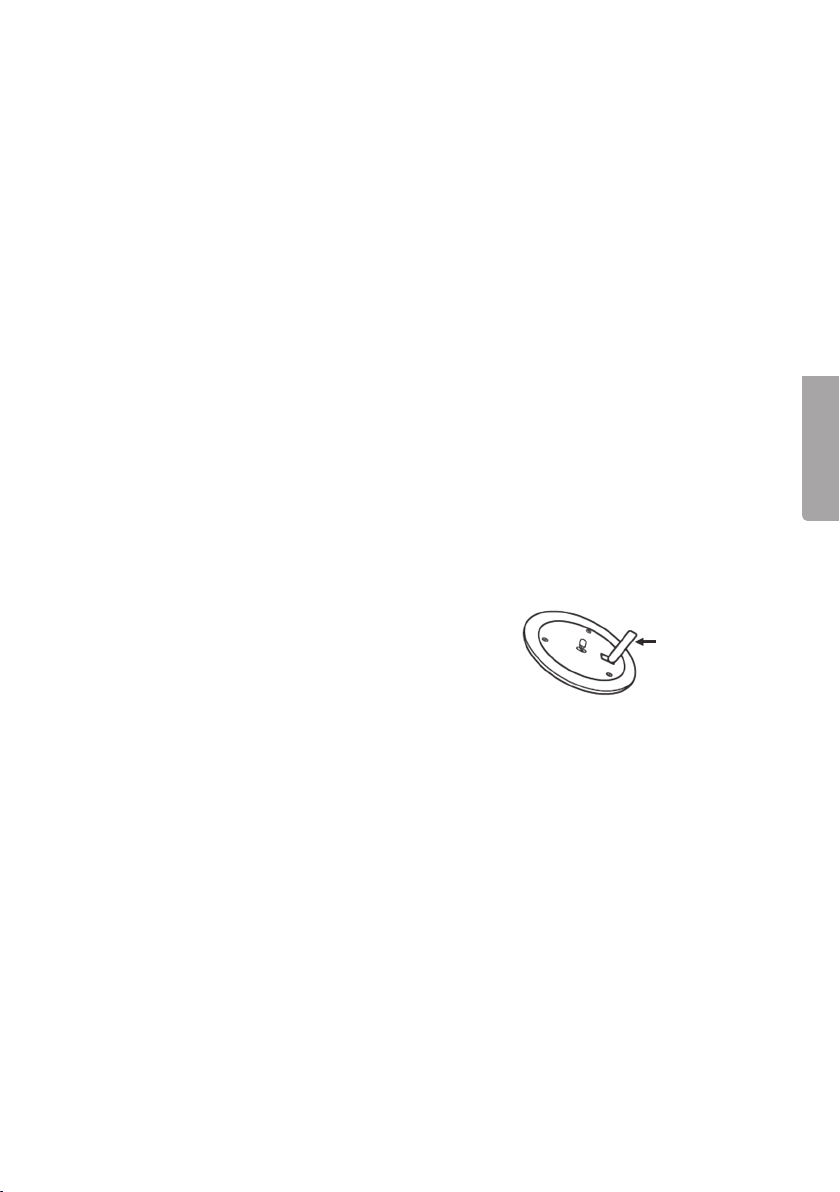

2. Remove the little plastic piece (at the
arrow) that sticks up out of the battery
compartment.
• The batteries must be charged for 24 – 36 hours in the light xture before
using them initially in order for them to reach full capacity.
• It is also possible to charge the batteries separately in a separate battery
charger (this goes faster than charging them in the light xture).
Placement
• Do not place the lights next to a light source, which might disturb the automatic
ON/OFF mechanism.
• Place the lights at least 1.5 metres apart.


ENGLISH

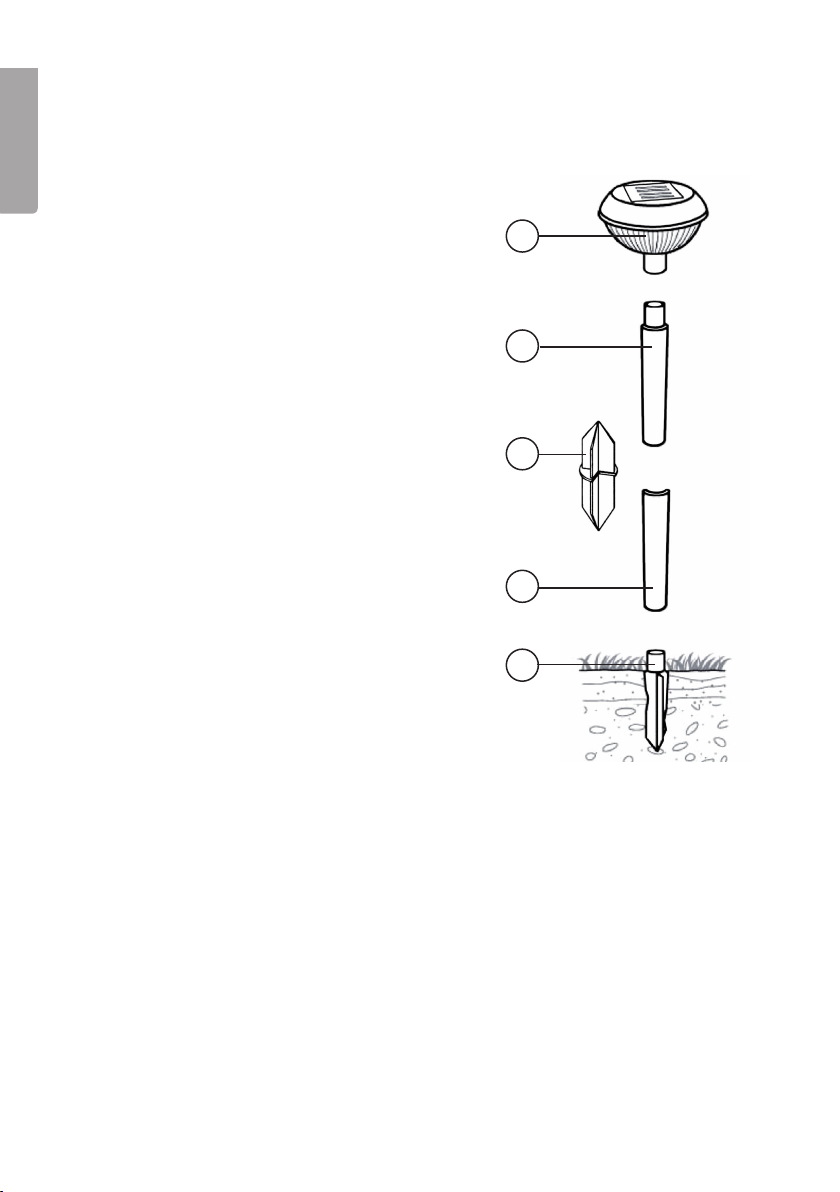

Assembly Instructions
Check that all the parts are in the box.
1. Ground spike
2. Bottom connection pipe
3. Connector
4. Top connection pipe
5. Light housing
1. Securely connect the connector (3)
and ground spike (1) to a connecting
pole (2).
2. Attach a connecting pole (4) to the
connector (3), and then connect the
free end to the light housing.
3. Select an appropriate location for the
lights and press the light’s ground
spikes into the ground.
4. The garden light is now ready to use!
Note:
You can change the height of the light
by using either one or both connecting
poles.
Care and Maintenance
• Clean the lantern`s upper part (solar cell and sensor) regularly with a soft
sponge and lukewarm water with detergent. Never use solvents.
• Bring the lights in during winter and store them in a cool dry place.
• Remove the batteries and charge them if the lights are not being used for a
period of time, see next section.
1
2
3

5

5
ENGLISH
Light housing’s
upper part (with
solar cell and
batteries)

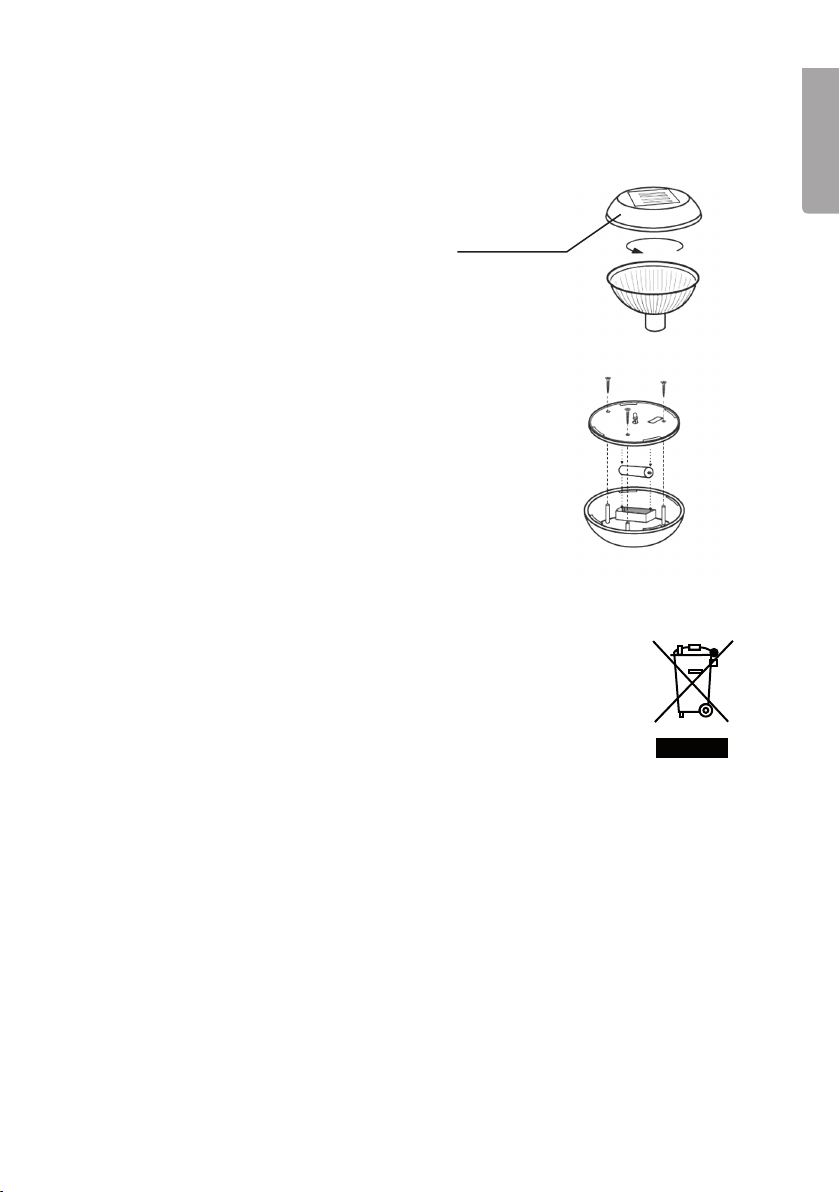

Inserting/removing the rechargeable battery
The garden lights are operated by a rechargeable R6-battery (1.2 V, 600 mA).
1. Turn the light housing’s cover anti-
clockwise until it releases, lift it up
and turn it upside down.
2. Unscrew the three screws and lift
the cover (where the lamp sits).
3. Remove/replace the rechargeable
batteries according to the markings
in the battery compartment.
4. Assemble in reversed order.
Warning: NEVER use alkaline or zinc-
carbon dry cell batteries in the garden
light. Use only rechargeable Ni-MH
batteries (1.2 V, 600 mA).
The rechargeable batteries are
consumable and are not covered by
the guarantee.
Disposal
Follow local ordinances when disposing of this product. If you
are unsure about how to dispose of this product contact your
municipality.
Remove the Ni-MH battery before discarding the light, follow local
ordinances regarding its disposal.
Technical data
Light source: 1x high power LED
Rechargeable Battery (Accumulator): 1x NiMH R6 (1.2 V, 600 mA)
Max operating time: Up to 8 hours (new, fully charged batteries)
Height above ground: 22 or 37 cm (1 resp. 2 connecting poles)

6
SVENSKA
Trädgårdsbelysning, Solcell
Artikelnummer 36-3217, modell ESL-03
Läs igenom hela bruksanvisningen före användning och spara den sedan för
framtida bruk. Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska
data. Vid tekniska problem eller andra frågor, kontakta vår kundtjänst (se adress-
uppgifter på baksidan).
• Trädgårdsbelysning med solcell som laddar upp batteriet när solen lyser, en
sensor tänder belysningen automatiskt vid skymning och släcker när solen
går upp.
• Tiden som lampan lyser beror på väder, årstid, temperatur samt belysningens
placering.
• Försök att placera belysningen så att solcellen har direkt solljus så många
timmar som möjligt, om solcellen ligger i skugga reduceras laddningen och
därmed tiden som lampan lyser
• Om batterierna är fullt uppladdade lyser lampan upp till 8 timmar.
Förpackningen innehåller
• Bruksanvisning
• 3 st. belysningar, som var och en består av: 2 st. skarvrör (14, 16 cm), 1st.
skarv, 1st. jordspets och 1st. komplett lykta med solcell, elektronik och
Ni-MH batteri.
Användningsområde
• Trädgårdsbelysningen är avsedd att användas inom- och utomhus.
• Trädgårdsbelysningen är tänkt att användas under den ljusare delen av året.
Den tål att utsättas regn och väta.
• Belysningen tänds automatiskt vid skymning (eller när batterierna slutar lad-
das) och lyser så länge som det är ström kvar i batterierna (eller till det blir
ljust).
• Batteriets laddning beror på vädret och belysningens placering (antal soltim-
mar = batteriets laddning).
• Ta ur batteriet och ladda det i en separat laddare ibland för att öka batteriets
livslängd.
• Rekommenderat temperaturområde vid användning: -20°C till + 40°C.

7
SVENSKA
Säkerhetsföreskrifter
• Anvisningar och säkerhetsföreskrifter måste absolut följas.
• Använd inte lyktan i omgivning där den kan utsättas för gas, ånga eller damm.
• Titta aldrig rakt in i ljusskällan, det kan ge ögonskador.
• Använd bara laddningsbara batterier av rekommenderad typ. (Se avsnittet
”Tekniska data”.)
• Använd ALDRIG batterier som ej är uppladdningsbara!
• Produkten får inte byggas om eller ändras på något sätt, garantin gäller inte
om någon del har demonterats eller modierats.
• Använd inga vassa metallverktyg eller andra saker som kan repa belysning-
ens yta.
• Låt bara en fackman utföra reparationer och använd då bara originaldelar.
• Trädgårdsbelysningen är ingen leksak! Håll barnen borta från belysningen.
• Belysningen ska kasseras om den är skadad på något sätt.
Innan användning
1. Vrid lyktans övre del (med solcellen) motsols och lyft av den.

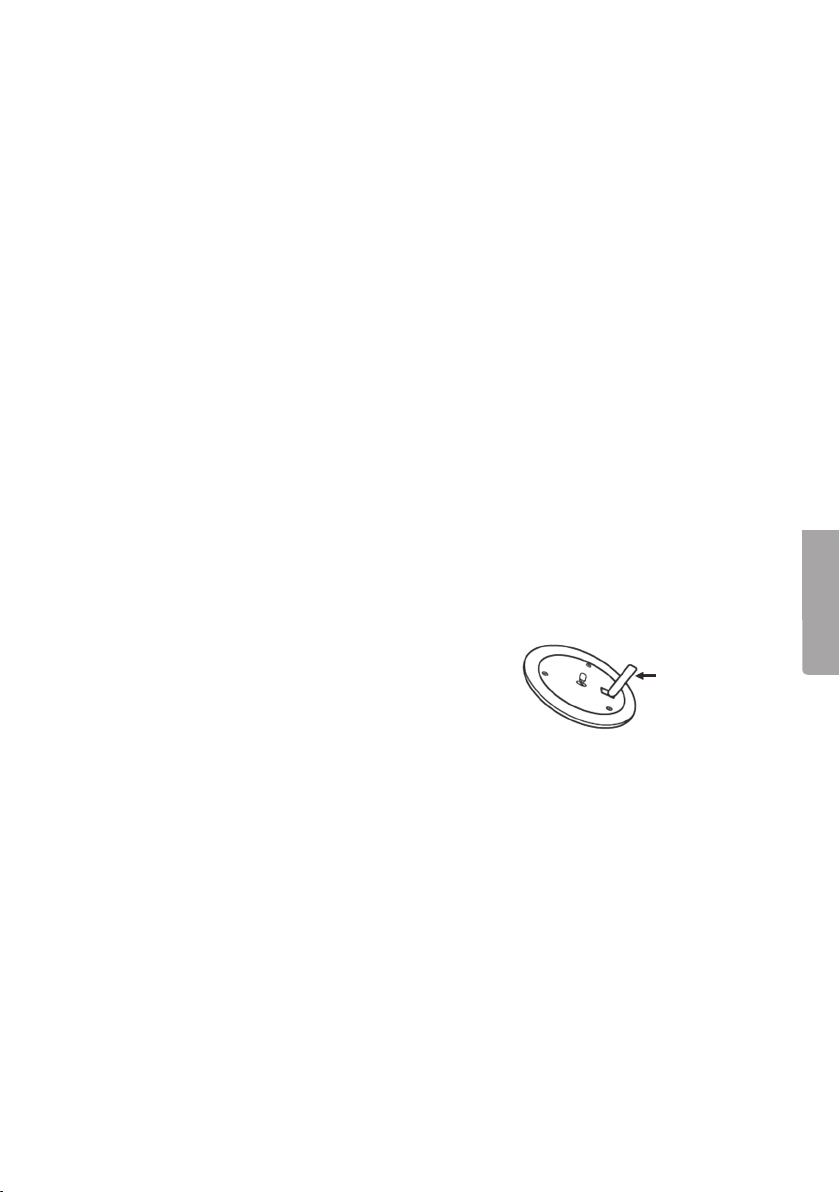

2. Dra ur den lilla plastremsan (vid pilen)
som sticker upp från batterifacket.
• För att batteriet ska uppnå full kapacitet måste det laddas i 24 – 36 timmar i
lyktan innan första användning.
• Det går också bra att ladda upp batteriet i en separat batteriladdare (det går
snabbare än att ladda upp dem i lyktan).
Placering
• Placera inte belysningen nära något belyst föremål, så att ljuset stör
automatiken för tändning och släckning.
• Placera belysningspunkterna med minst 1,5 meters mellanrum.


SVENSKA
Monteringsanvisning
Kontrollera att alla delar nns i förpackningen.
1. Jordspets
2. Nedre skarvrör
3. Skarv
4. Övre skarvrör
5. Lykta
1. Tryck fast skarv (3) och jordspets (1)
i det nedre skarvröret (2).
2. Tryck fast det övre skarvröret (4) på
skarven (3), tryck sedan fast lyktan i
den fria änden på skarvröret.
3. Välj lämplig placering för belys-
ningen och tryck ner jordspetsen i
marken.
4. Trädgårdsbelysningen är nu klar att
använda!
Obs! Du kan ändra belysningens höjd
genom att använda ett eller två skarvrör.
Skötsel och underhåll
• Rengör lyktans överdel (solcell och sensor) regelbundet med en mjuk svamp
och ljummet vatten med lite diskmedel. Använd aldrig lösningsmedel.
• Ta in trädgårdsbelysningen på vintern och lagra den på en torr och sval plats.
• Ta ur batterieriet och ladda det i en separat laddare om inte belysningen an-
vänds under en tid, se nästa avsnitt.
1
2
3

5


SVENSKA

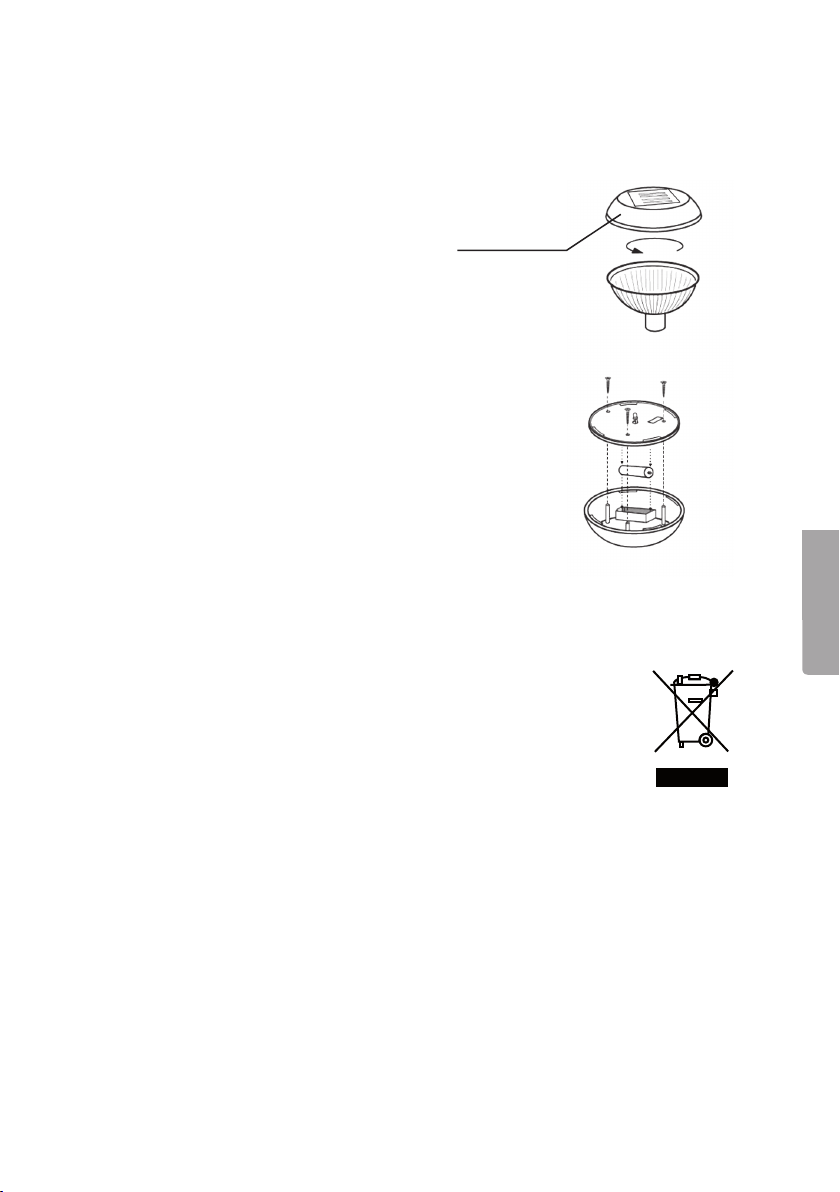

Sätt i/ta ur det laddningsbara batteriet
Trädgårdsbelysningen drivs av ett laddningsbart R6-batteri (1,2 V, 600 mA).
Överdel
(med solcell och
batteri)
1. Vrid på lyktans överdel motsols tills
den släpper, lyft den och vänd den
upp och ner.
2. Skruva ur de tre skruvarna och lyft
på locket (där lampan sitter).
3. Ta ur/sätt i det laddningsbara
batteriet enligt märkning på batteri-
hållaren.
4. Montera i omvänd ordning.
Varning! Använd ALDRIG alkaliska-
eller brunstensbatterier i belysningen,
endast laddningsbara Ni-MH batterier
(1,2 V, 600 mA).
Det laddningsbara batteriet är förbruk-
ningsvara och omfattas ej av garantin!
Avfallshantering
När du ska göra dig av med produkten ska detta ske enligt lokala
föreskrifter. Är du osäker på hur du ska gå tillväga, kontakta din
kommun.
Ta ur Ni-MH-batteriet innan belysningen kastas, de ska hanteras
separat i sophanteringen!
Tekniska data
Ljuskälla: 1 st. högeffekt lysdiod
Ackumulator: 1st. Ni-MH R6 (1,2 V, 600 mA)
Max lystid: Upp till 8 timmar (fulladdat batteri)
Höjd över marken: 22 eller 37 cm (1 resp. 2 skarvrör)

10
NORSK
Hagebelysning, Solcelle
Artikkelnummer 36-3217, modell ESL-03
Les nøye igjennom hele bruksanvisningen og ta vare på den til senere bruk.
Vi reserverer oss mot ev. tekst- og bildefeil, samt forandringer av tekniske data.
Ved tekniske problemer eller andre spørsmål, ta kontakt med vårt kundesenter
(se opplysninger på baksiden).
• Hagebelysning med solceller som lader opp batteriene i godt dagslys. En
sensor tenner belysningene automatisk ved skumring og slukker dem igjen når
solen står opp.
• Hvor lenge lampen lyser, er avhengig av vær, årstid, temperatur og
belysningens plassering.
• Belysningen bør plasseres slik at de blir belyst så mange timer som mulig. Hvis
de står plassert i skygge vil ladetiden reduseres, og tiden som lampene lyser vil
også bli redusert.
• Når batteriene er fulladet vil lampene lyse i inntil 8 timer.
Forpakningen inneholder
• Bruksanvisning
• 3 lamper som hver består av: 2 stk. skjøterrør (14 og 16 cm), 1 stk. skjøt, 1
stk. jordspyd og 1 stk. komplett lyktenhet med solceller, elektronikk og Ni-MH
batteri.
Bruksområde
• Hagebelysningen er beregnet både til inne- og utebruk.
• Hagebelysningen er beregnet for bruk på den lysere delen av året. De tåler å
utsettes for regn og fuktighet.
• Lyktene tennes automatisk ved skumring (eller når batteriene er oppladet) og
lyser så lenge det er strøm igjen i batteriene (eller til det blir lyst).
• Batteriets lading er avhengig av været og belysningens plassering (antall
soltimer = batteriets lading).
• Ta ut batteriene og lad dem i en separat lader innimellom, for å øke deres
levetid.
• Anbefalt temperaturområde ved bruk. -20 °C til + 40 °C.

11
NORSK
• For at batteriene skal oppnå full kapasitet må de lades i 24 – 36 timer i lykten
før den brukes første gang.
• Det går også bra å lade opp batteriene i en separat lader (det er raskere enn å
lade dem opp mens de er i lykten).
Plassering
• Lyktene må ikke plasseres nær andre belyste gjenstander slik at dette
forstyrrer automatikken for lyktenes tenning og slukking.
• Plasser lyktene med minst 1,5 m mellomrom.
Sikkerhetsforskrifter
• Anvisninger og sikkerhetsforskrifter må følges.
• Bruk ikke lykten i omgivelser der den kan utsettes for gass, damp eller støv.
• Se aldri rett inn i lyskilden, da dette kan gi øyeskader.
• Bruk kun ladbare batterier av anbefalt type (se avsnittet ”Tekniske data”).
• Bruk ALDRI batterier som ikke er ladbare!
• Produktet må ikke forandres på eller bygges om. Garantien gjelder ikke hvis
noen del er demontert eller modisert.
• Bruk ikke skarpe eller spisse metallverktøy som kan ripe i overaten på
lampene.
• La bare en fagmann utføre reparasjoner og bruk da kun originale deler.
• Hagebelysningen er ikke noe leketøy! Hold barna vekk fra belysningen.
• Belysningen skal kasseres hvis den er skadet.
Før bruk
1. Vri lyktens øvre del (med solcellene) motsols og løft den av.
2. Dra ut den lille plastremsen (ved pilen)
som stikker opp fra batteriholderen.

12
NORSK
Monteringsanvisning
Kontroller at alle deler er med i forpakningen.
1. Jordspyd
2. Nedre skjøterør
3. Skjøt
4. Øvre skjøterør
5. Lykt
1. Trykk skjøten (3) og jordspydet (1) i
det nedre skjøterøret (2).
2. Trykk det øvre skjøterøret (4) på
skjøten (3). Fest deretter lykten i den
frie enden på skjøterøret.
3. Velg plassering av belysningen og
press jordspydet ned i bakken.
4. Hagebelysningen er nå klar til bruk.
Obs!
Du kan endre belysningens høyde ved
å enten bruke ett eller begge skjøterørene.
Vedlikehold
• Rengjør lyktens overdel (solcelle og sensor) regelmessig med en myk svamp
og lunkent vann med litt oppvaskmiddel i. Bruk aldri løsemiddel.
• Ta inn lyktene om vinteren og lagre dem på en tørr og sval plass.
• Ta ut batteriene og lad dem hvis ikke belysningen brukes på en stund.
Se neste avsnitt.
1
2
3

5

13
NORSK
Lyktens øvre del
(med solceller
og batterier).
Sett inn/ta ut de ladbare batteriene
Hagelyktene drives av 2 ladbare R6-batterier (1,2 V, 600 mA).
1. Vri på lyktens overdel (motsols) til
den slipper. Løft den opp og vend den
opp-ned.
2. Skru ut de tre skruene og løft på
lokket (der pæren sitter).
3. Ta ut / sett inn de ladbare batteriene
i henhold til markering i batteriholder.
4. Monter i omvendt rekkefølge.
Advarsel! Bruk ALDRI vanlige batterier i
belysningen, kun ladbare Ni-MH batterier
(1,2 V, 600 mA).
De ladbare batteriene er forbruksvare og
omfattes ikke av garantien!
Avfallshåndtering
Når du skal kvitte deg med produktet, skal dette skje i henhold til
lokale forskrifter. Er du usikker på hvordan du går fram, ta kontakt
med lokale myndigheter.
Ta ut Ni-MH-batteriene før lykten kastes. De skal håndteres separat
i avfallshåndteringen!
Tekniske data
Lyskilde: 1 stk. høyeffekt-lysdiode
Akkumulator: 1 stk. Ni-MH R6 (1,2 V, 600 mA)
Maks. lystid: Inntil 8 timer (nytt og nyladede batterier)
Høyde over bakken: 22 eller 37 cm (1 resp. 2 skjøterør)

1
SUOMI
Puutarhavalaisin, aurinkokenno
Tuotenumero 36-3217, malli ESL-03
Lue käyttöohjeet ennen tuotteen käyttöönottoa. Säilytä käyttöohjeet tulevaa
tarvetta varten. Pidätämme oikeuden teknisten tietojen muutoksiin. Emme vastaa
mahdollisista teksti- tai kuvavirheistä. Jos laitteeseen tulee teknisiä ongelmia, ota
yhteys myymälään tai asiakaspalveluun (yhteystiedot käyttöohjeen lopussa).
• Aurinkokennoilla toimivat puutarhavalaisimet latautuvat aurinkoisella säällä ja
syttyvät automaattisesti illan hämärtyessä ja sammuvat aamun valjetessa.
• Lampun valaisuaika riippuu ilmasta, vuodenajasta, lämpötilasta ja valaisimen
sijainnista.
• Yritä sijoittaa valaisin paikkaan, missä aurinkokenno on auringonvalossa niin
monta tuntia kuin mahdollista. Jos aurinkokenno on varjossa, latausaika ja
siten myös palamisaika lyhentyvät.
• Täyteen ladatuilla akuilla lamppu valaisee jopa 8 tuntia.
Pakkauksen sisältö
• Käyttöohje
• 3 valaisinta, joissa kussakin on: 2 putkiliitosta (14, 16 cm), 1 liitos, 1 maakärki
ja 1 aurinkokennovalaisin, jossa tarvittava elektroniikka ja Ni-MH-akut.
Käyttöalueet
• Puutarhavalaisin soveltuu sekä sisä- että ulkokäyttöön.
• Puutarhavalaisin on suunniteltu käytettäväksi valoisina vuodenaikoina. Valaisin
kestää sadetta ja kosteutta.
• Valaisin syttyy automaattisesti illan hämärtyessä (tai kun akut on ladattu) ja
palaa niin kauan kuin akuissa on virtaa jäljellä (tai kunnes aamu valkenee).
• Akun latautuminen riippuu valon määrästä ja valaisimen sijoittamisesta
(aurinkoisten tuntien määrä = akun latautuminen).
• Irrota akku ja lataa se silloin tällöin erillisellä laturilla. Näin akun elinikä pitenee.
• Suositeltu käyttölämpötila: -20 °C … + 40 °C

15
SUOMI
Turvallisuusohjeita
• Turvallisuusohjeita tulee ehdottomasti noudattaa.
• Älä käytä valaisinta paikoissa, joissa se voi altistua kaasuille, höyryille tai
pölylle.
• Älä katso suoraan valonlähteeseen, se saattaa johtaa silmävaurioihin.
• Käytä ainoastaan suositeltuja akkuparistoja. (Katso kohta ”Tekniset tiedot”.)
• Älä KOSKAAN käytä valaisimessa ei-ladattavia paristoja!
• Tuotetta ei saa muuttaa; takuu raukeaa, jos tuotetta on purettu tai muutettu.
• Älä käytä teräviä metallityökaluja tai muita esineitä, jotka saattavat naarmuttaa
valaisinten pintaa.
• Laitteen korjauksen saa suorittaa vain asiantuntija. Käytä ainoastaan
alkuperäisosia.
• Puutarhavalaisin ei ole lelu! Älä päästä lapsia valaisimen läheisyyteen.
• Viallinen tuote tulee hävittää.
Ennen käyttöä
1. Käännä valaisimen ylempää osaa (jossa on aurinkokenno) vastapäivään ja
nosta se pois paikoiltaan.
2. Vedä pois pieni muovikieleke
(nuolen kohdalla), joka pistää esiin
paristolokerosta.
• Jotta akut saavuttaisivat täyden kapasiteetin, tulee niitä ladata 24–36 tuntia
valaisimessa ennen ensimmäistä käyttökertaa.
• Voit ladata akut myös erillisessä laturissa (tämä on nopeampaa kuin
valaisimessa lataaminen).
Sijoitus
• Älä sijoita valaisinta minkään valaistun esineen läheisyyteen, ettei valo häiritse
sammutus- ja sytytysautomatiikkaa.
• Aseta valaisimet vähintään 1,5 metrin päähän toisistaan.

16
SUOMI
Asennusohje
Tarkista, että pakkaus sisältää kaikki osat.
1. Maakärki
2. Alempi liitosputki
3. Liitos
4. Ylempi liitosputki
5. Lamppu
1. Paina liitos (3) ja maakärki (1) kiinni
alempaan putkiliitokseen (2).
2. Paina vielä ylempi putkiliitos (4) liitok-
seen (3) ja paina sitten valaisin kiinni
putkiliitoksen vapaaseen päähän.
3. Valitse valaisimen sijoituspaikka ja pai-
na maakärki maahan.
4. Puutarhavalaisin on nyt käyttövalmis.
Huom.! Voit muuttaa valaisimen korkeutta
käyttämällä yhtä tai kahta putkiliitosta.
Huolto ja ylläpito
• Puhdista valaisimen yläosa (aurinkokenno ja sensori) säännöllisesti pehme-
ällä sienellä ja haalealla vedellä vähäisellä pesuainemäärällä. Älä käytä liuo-
tusaineita.
• Säilytä puutarhavalaisinta talvella kuivassa ja viileässä paikassa.
• Poista akut ja lataa ne erillisessä laturissa, jos valaisinta ei käytetä vähään
aikaan, katso seuraava kappale.
1
2
3

5

17
SUOMI
Yläosa
(aurinkokenno
ja akku)
Ladattavan akun asentaminen/poistaminen
Puutarhavalaisin toimii yhdellä ladattavalla R6-akkuparistolla (1,2 V, 600 mA).
1. Kierrä valaisimen yläosaa vastapäivään
kunnes se irtoaa, nosta se paikoiltaan
ja käännä ylösalaisin.
2. Avaa kolme ruuvia ja nosta valaisimen
kantta.
3. Poista/aseta ladattava akkuparisto
lokeron merkintöjen mukaisesti.
4. Kokoa käänteisessä järjestyksessä
purkamiseen nähden.
Varoitus! Älä KOSKAAN käytä tavallisia
alkali- tai ruskokiviparistoja valaisimessa,
käytä ainoastaan ladattavia NiMH-akkuja
(1,2 V, 600mA).
Ladattava akku on käyttötavara, eikä kuulu
takuun piiriin!
Kierrätys
Kierrätä tuote asianmukaisesti, kun poistat sen käytöstä. Ota yhteys
kuntasi jäteneuvontaan, mikäli olet epävarma.
Poista Ni-MH-akut ennen valaisimen hävittämistä, akkuja ei saa
laittaa tavallisten jätteiden sekaan!
Tekniset tiedot
Valonlähde: 1 erittäin tehokas valodiodi
Akku: 1 kpl Ni-MH R6 (1,2 V, 600 mA)
Pisin valaisuaika: Jopa 8 tuntia (täyteen ladattu akku)
Korkeus maasta: 22 tai 37 cm (1 tai 2 liitosputkea)

1

1

SVERIGE

  
  
 
 
 


NORGE

  
 

 



SUOMI

 

 
 
 
 
GREAT BRITAIN
 
www.clasohlson.co.uk
customer service.
 

