Cocraft CA640 User manual

Laseravståndsmätare
Laseravstandsmåler
Laseretäisyysmittari
art. nr model
40-8348 CA640
Version 201202
Laser
Distance Meter

English
3
Laser Distance Meter
Art.no 40-8348 Model CA640
Please read the entire instruction manual before using the product and save it for future reference.
We reserve the right for any errors in text or images and any necessary changes made to technical
data. If you have any questions regarding technical problems please contact our customer services.
1. Safety
Warning:
• Class 2 laser product (EN 60825-1:2007).
• Never look into the laser beam.
• Never point the laser beam into the eyes of people or animals.
• Do not use the distance meter on or near highly reflective surfaces since
the laser beam can be reflected back into your own or someone else’s eyes.
• Keep the distance meter out of children’s reach.
2. Product description
• Accurate laser measurements.
• Memory and mathematical functions for calibrating, area, volume,
total measurements and indirect height measurements.
• Backlit display.
• Measuring range: 0.05-40 m.
• Automatic shut-off.
• ¼″ Tripod mount.
2.1 Package contains
• Carry case
• Laser distance meter
• Batteries
• Instruction manual

English
4
1
2
3
4
6
10
13
5
7
8
9
11
12

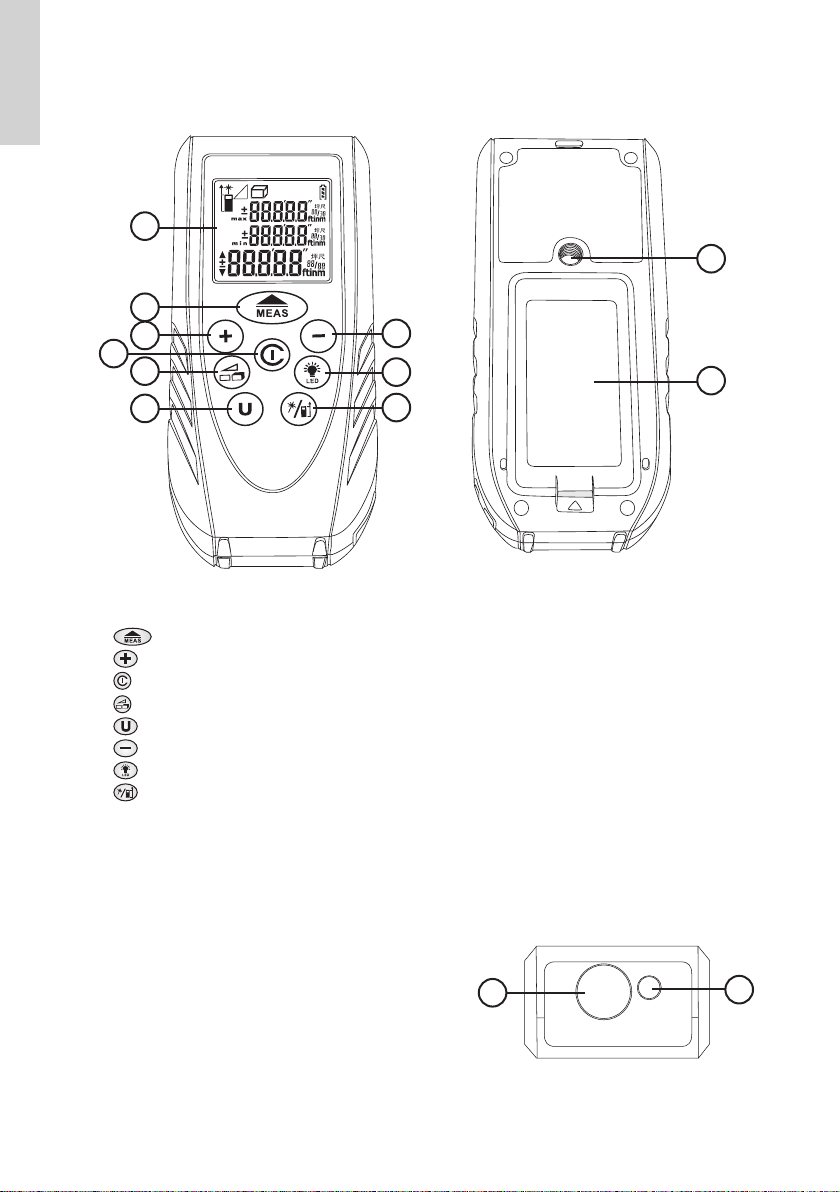

2.2 Buttons and functions
1. LCD display
2. Press to measure or long press for continuous measure.
3. Press to add a reading to the previous reading.
4. Press to turn on and long press to turn off.
5. Press to select measuring function for area, volume or indirect measurement.
6. Press to select units of measure: metre (m), feet (ft) or inches (in).
7. Press to subtract a reading to the previous reading.
8. Press to turn on the display’s backlight.
9. Press to change measuring reference. The distance meter has three reference points,
front, back and the tripod mount. Long press to turn the laser on and off.
10. 1/4″ tripod mount
11. Battery compartment
12. Receiving lens
13. Laser lens

English
5
14 16
17
18
19
20
21
15
22
23
2.3 Digital display
The chosen function is shown on the display.
14. The laser icon will be displayed showing that the laser pointer is on.
15. Indirect measuring according to Pythagoras’ theorems.
16. Measuring functions
• Area measure
• Volume measure
17. Selected measuring reference point.
18. Max display for continuous measurement.
19. Shows any result added or subtracted from the previous measurement.
20. Min display for continuous measurement.
21. Main screen which displays both measurement results and units.
22. Battery status, battery symbol shows empty when it needs changing.
23. Displays selected measurement unit.

English
6
14
3. Operation
Important
• Distance can be measured from the front or back of the device or from the tripod
mounting point. Make sure that the area between the meter and the measured surface
is free from obstructions.
• Make sure that the area between the meter and the measured surface is free from obstructions.
• If you need to measure the distance to a surface which is soft, irregular or too small,
place a piece of cardboard in front of the surface.
• The device cannot measure against or through any glass surfaces. Reflections from such
measuring may be faulty due to reflections.

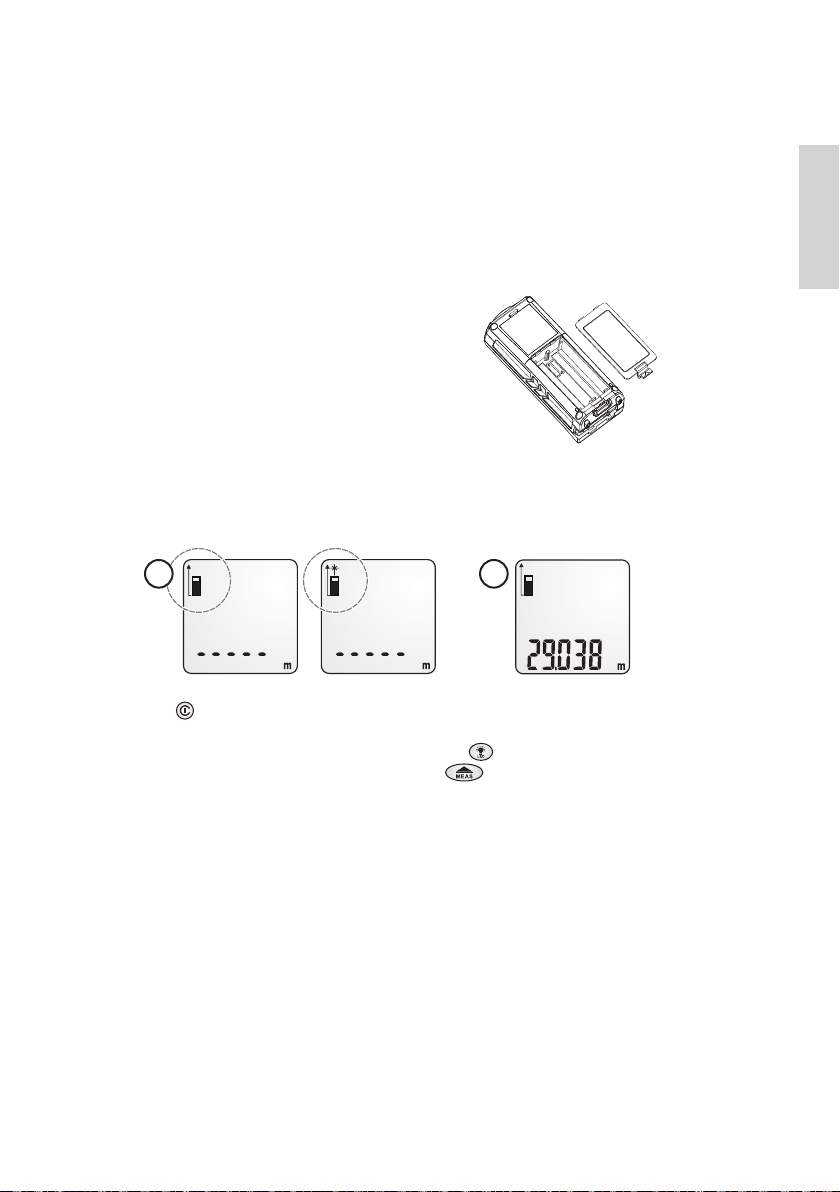

3.1 Inserting batteries
1. Press to turn on the distance meter and laser. The laser indicator will display when
the laser is on.
2. Turn on the backlight when needed. Press .
3. Point the laser onto the area to be measured and press once to measure
(a short beep will be heard once the measurement has been taken).
4. The measured distance will be shown on the display.
5. If no button is pushed for 30 seconds, the laser will turn off automatically and after 3 min
the device will also turn off.
1. Open the battery cover on the bottom.
2. Insert two AA/LR6 alkaline batteries according to
the polarity markings in the battery compartment.
3.2 Measuring distance
Note: Always make sure that you have chosen the correct measuring units before measuring.
The unit of measure is displayed on the lower right corner of the screen (see Selecting measuring
units). Make sure that a reference point is chosen (see Changing measuring reference).

English
7
1
1
2
2
3
3
3.3 Adding or subtracting measurements
Suitable for situations requiring several measurements because of immovable obstacles.
Example: Adding measurements
1. Take the first reading. Select distance, area or volume. Then press to save
the reading temporarily.
2. Point the laser to the next area to be measured and press again to measure.
Then press to add the current reading to the previous one.
3. The sum will be shown at the bottom of the display. The two added readings will display on top.
4. Continue adding readings by pressing and starting again from step 2. The sum will move
to the top.
Example: Subtracting measurements
1. Take the first reading. Select distance, area or volume. Then press to save the reading
temporarily.
2. Point the laser to the next area to be measured and press again to measure.
Press to subtract the current reading from the previous one.
3. The sum will be shown at the bottom of the display. The two previous readings will display on top.
4. Continue subtracting readings by pressing and starting again from step 2. The sum will
move to the top.

English
8
max.

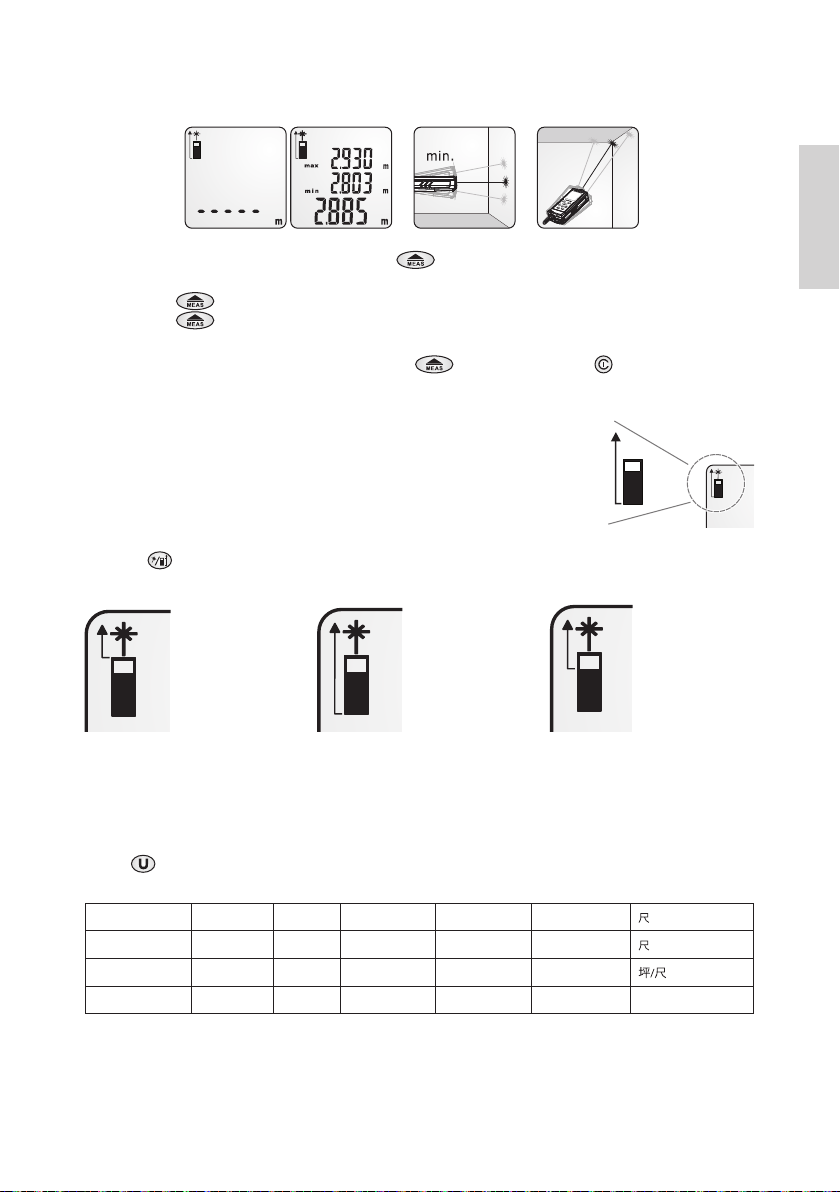

3.4 Continuous measurement
The distance meter has three measuring references. The last
measuring reference used will also be pre-selected measuring
reference the next time it is used.
Press until the measuring reference you desire appears in the upper left hand corner of the display.
Measuring from the front of
the distance meter.
Measuring from the back of
the distance meter.
Measuring from the tripod
mount.
3.6 Choosing measuring units
Long press until the desired measuring unit is shown in the lower right hand corner.
Available measuring units:
metres feet inches (x, x) 0′0″ 1/32 inches (x/x)
Length m ft in 0′0″ 1/32 in
Area m² ft² ft² ft² ft² ²
Volume m³ ft³ ft³ ft³ ft³ m³
Note: The same measure reference will be pre-selected the next time it is used.
1. Long press for about three seconds. The laser beam will be automatically activated.
2. Press if you want to pause during measuring.
Press to continue measuring.
3. During measuring both the min and max values will be displayed.
4. To finish measuring, first press to pause and then to finish.
3.5 Changing measuring reference

English
9
24
35
2
1
12
4. Calculation functions
Note: Always make sure that you have chosen the correct measuring units before measuring.
The unit of measure is displayed on the lower right corner of the screen (see Selecting measuring units).
Make sure that a reference point is chosen (see Changing measuring reference).

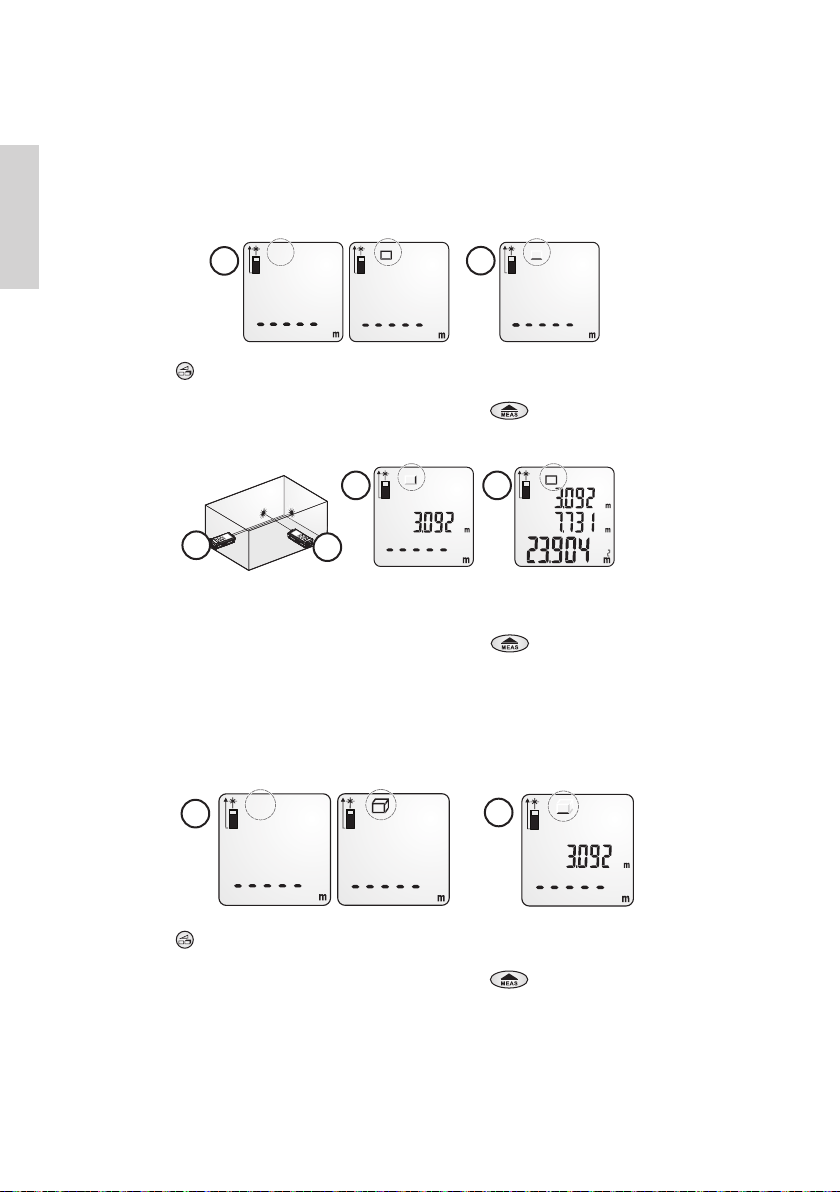

4.1 Area Measurement
Follow the instructions on the display. The corresponding symbol for what is to be measured will
flash on screen.
1. Press once to select the area measuring function (the rectangle will show on the display).
The length side will begin to flash.
2. Point the laser over the area to be measured to measure length and press once to
measure (a short beep will be heard once the measurement has been taken).
3. The measured distance will be shown on the display. The width side will begin to flash.
4. Point the laser over the area to be measured, across the previous line measured and
press again to measure width (a short beep will be heard once the measurement
has been taken).
5. Both readings will show on top. The sum is shown at the bottom of the display.
4.2 Volume measurement
Follow the instructions on the display. The corresponding symbol for what is to be measured will
flash on screen.
1. Press twice to select the volume measuring function (the cube will show on the display).
The length side will begin to flash.
2. Point the laser over the area to be measured to measure length and press once to
measure (a short beep will be heard once the measurement has been taken).

English
10
3
24
46
5
1
4
2
3
3. The measured distance will be shown on the display.
4. Point the laser over the area to be measured across the previous line measured to measure
width and press once to measure (a short beep will be heard once the measurement
has been taken).
5. Point the laser vertically on the surface of the area to be measured and press to
measure height (a short beep will be heard once the measurement has been taken).
6. The two previous readings will display on top. The sum is shown at the bottom of the display.
4.3 Indirect measurement
Follow the instructions on the display. The corresponding symbol for what is to be measured will
flash on screen.
The meter uses Pythagoras’ formula (a² + b² = c²) to calibrate height indirectly.
1. Press to select indirect measurement (a triangle symbol will show in the display).
2. Point the laser to the highest point of the object to be measured (the triangle’s hypotenuse
will flash). Press to register the first reading.
3. Point the laser directly parallel to the object to be measured (the triangle’s base will flash).
Press to start measuring.
4. The height (the triangle’s vertical line will begin to flash) is calculated automatically and will be shown.
4.4 Turning on the backlight
Press to turn on the backlight when needed.
5. Care and maintenance
• The distance meter is a sensitive instrument which should be handled carefully.
• Do not subject the instrument to knocks, strong vibrations or high temperatures.
• Store the meter in a clean and dry environment.
• Do not expose the instrument to dust or moisture since the lens can be damaged.
• Wipe the instrument with a soft cloth when needed.
• Remove the battery from the meter if it is not to be used for an extended period.
• Change the battery when the battery symbol shows empty.

English
11
6. Troubleshooting
Error code Description of fault Possible solution
Err01 Out of range. Measure shorter distances.
Err02 The reflected signal is too weak. Select a better area to measure.
Err03 Out of the display’s range, max value 99,999
e.g. when measuring area for example.
Redo the measurement using
several stages.
Err04 Pythagoras calculation error. Make sure the measurement
was done correctly.
Err05 Flat battery. Change batteries.
Err06 Outside the recommended
temperature range.
Measure inside
the recommended range.
Err07 Background light is too strong. Measure in dimmer lighting
conditions.
7. Specifications
Model CA640
Measuring range 0,05–40 metres
Resolution 0.001 metres
Accuracy ± 1.5 mm
Measuring speed 0.5 seconds
Laser type 650 nm, Class 2, < 1 mW
Beam size 25 mm at 30 metres
IP class IP52
Batteries 2 x AA/LR6– batteries
Battery life Up to 10,000 measurements
Dimensions 120 x 55 x 30 mm
Operating temperature - 5 to +40 °C
Storage temperature - 20 to +60 °C
Automatic shut-off Laser 30 seconds
Distance meter 3 minutes

Svenska
12
Laseravståndsmätare
Art.nr 40-8348 Modell CA640
Läs igenom hela bruksanvisningen före användning och spara den sedan för framtida bruk.
Vi reserverar oss för ev. text- och bildfel samt ändringar av tekniska data. Vid tekniska problem
eller andra frågor, kontakta vår kundtjänst (se adressuppgifter på baksidan).
1. Säkerhet
Varning!
• Laser, klass 2 (EN 60825-1:2007).
• Titta aldrig in i laserstrålen.
• Rikta aldrig laserstrålen mot ögonen på människor eller djur.
• Använd inte avståndsmätaren på eller nära högreflekterande ytor
eftersom laserstrålen kan reflekteras in i dina eller andras ögon.
• Förvara avståndsmätaren utom räckhåll för barn.
2. Produktbeskrivning
• Noggrann mätning med laser.
• Minne och matematisk funktion för beräkning av ytor, volym,
sammanlagda mätningar och indirekt mätning av höjd.
• Display med bakgrundsbelysning.
• Mätområde 0,05–40 m.
• Automatisk avstängning.
• Stativgänga ¼″.
2.1 Detta ingår i förpackningen
• Väska
• Laseravståndsmätare
• Batterier
• Bruksanvisning

Svenska
13
1
2
3
4
6
10
13
5
7
8
9
11
12

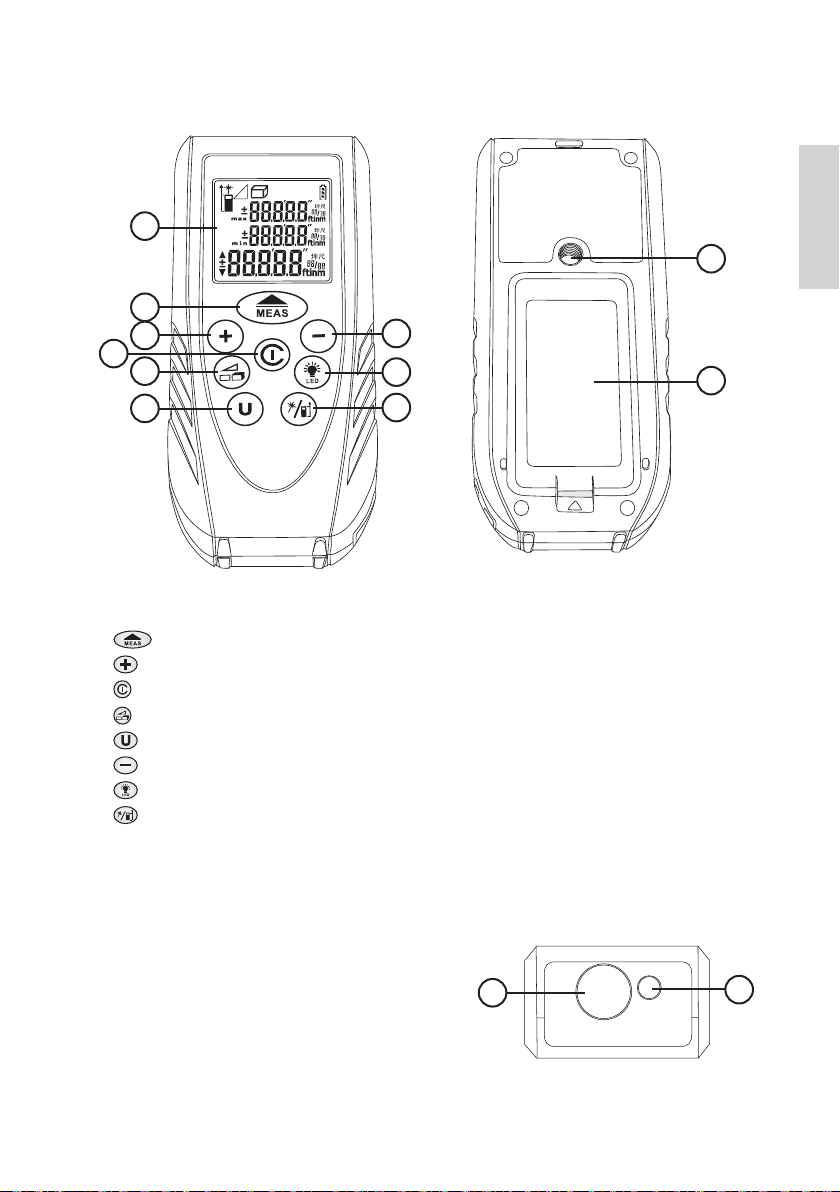

2.2 Knappar och funktioner
1. LCD-display
2. Tryck för att göra mätning eller håll in för kontinuerlig mätning.
3. Tryck för att lägga till ett mätvärde till föregående mätvärde (addera).
4. Tryck för att slå på avståndsmätaren, håll in för att stänga av .
5. Tryck för att ändra mätfunktion för area, volym eller indirekt mätning.
6. Tryck för att välja mätenhet: meter (m), fot (ft) eller tum (in).
7. Tryck för att dra ifrån ett mätvärde från föregående mätvärde (subtrahera).
8. Tryck för att tända displayens bakgrundsbelysning.
9. Tryck för att ändra mätreferens. Avståndsmätaren har 3 referenser: på övre och nedre
kanten samt på stativgängan på baksidan. Håll in för att aktivera eller stänga av laserstrålen.
10. Stativgänga 1/4″
11. Batterilock
12. Mottagningsfönster
13. Laserfönster

Svenska
14
14 16
17
18
19
20
21
15
22
23
2.3 Display
Displayen visar aktiverad funktion.
14. Laserindikator som visar om laserstrålen är aktiverad.
15. Indirekt mätning enligt Pythagoras sats.
16. Mätfunktioner
• Ytmätning
• Volymmätning
17. Vald referenspunkt på avståndsmätaren.
18. Visar högsta mätvärde vid kontinuerlig mätning.
19. Visar om mätresultatet adderas till eller subtraheras från föregående mätning.
20. Visar lägsta mätvärde vid kontinuerlig mätning.
21. Visar aktuellt mätresultat och mätenhet.
22. Visar batteristatus, byt batterier när batterisymbolen visas ofylld på displayen.
23. Visar vald måttenhet.

Svenska
15
14
3. Mätning
Viktigt
• Mätning mot en hård, plan och fri yta ger bästa noggrannhet. Se till att det inte finns några
hinder mellan avståndsmätaren och ytan du ska mäta avståndet till.
• Avståndet räknas från den övre eller nedre kanten eller från stativgängan på baksidan.
• Om du ska mäta avståndet till en yta som är mjuk, oregelbunden eller för liten, placera en
kartongbit framför.
• Avståndsmätaren kan inte mäta mot eller igenom glasytor. Laserstrålen får ej brytas av glas
eller fönster. Reflexer kan ge felaktigt resultat.
3.1 Sätt i batterier
1. Tryck på för att slå på avståndsmätaren och aktivera laserstrålen. Laserindikatorn visas
när laserstrålen är aktiverad.
2. Aktivera bakgrundsbelysningen vid behov. Tryck på .
3. Rikta laserstrålen mot mätområdet och tryck på en gång för att mäta (en ton hörs när
mätningen är klar).
4. Det uppmätta avståndet visas på displayen.
5. Om du inte trycker på någon knapp under 30 sekunder stängs lasern av automatiskt och
efter 3 minuter stängs avståndsmätaren av helt.
1. Öppna batterilocket på baksidan.
2. Sätt i 2 x AA/LR6 alkaliska batterier enligt märkning
i batterifacket.
3.2 Avståndsmätning
Obs! Kontrollera alltid innan mätning att rätt måttenhet är vald, symbolen visas i nedre högra
hörnet (se Välj måttenhet). Kontrollera att rätt referenspunkt är vald (se Ändra mätreferens).

Svenska
16
1
1
2
2
3
3
3.3 Addera eller subtrahera mättal
Lämpligt då man t.ex. måste dela upp mätningarna p.g.a. hinder.
Exempel: Addera ett mätresultat
1. Gör en första mätning. Det kan vara avståndsmätning eller mätning av area eller volym.
Tryck sedan på för att spara mätvärdet temporärt.
2. Rikta laserstrålen mot nästa mätområde och tryck på en gång till för att mäta.
Tryck sedan på för att addera mätresultatet till det sparade mätvärdet.
3. Summan kommer att visas längst ner på displayen. De två adderade mätningarna visas
överst på displayen.
4. Fortsätt addera genom att trycka på så att summan flyttas upp och börja om från punkt 2.
Exempel: Subtrahera ett mätresultat
1. Gör en första mätning. Det kan vara avståndsmätning eller mätning av area eller volym.
Tryck sedan på för att spara mätvärdet temporärt.
2. Rikta laserstrålen mot nästa mätobjekt och tryck på en gång till för att mäta.
Tryck sedan på för att subtrahera detta mätvärde från det tidigare.
3. Summan kommer att visas längst ner på displayen. De två tidigare mätresultaten visas
överst på displayen.
4. Fortsätt subtrahera genom att trycka på så att summan flyttas upp och börja om från punkt 2.

Svenska
17
max.
3.4 Kontinuerlig mätning
Avståndsmätaren har enligt displayen 3 valbara mätreferenser.
Den senast använda mätreferensen är förvald som mätreferens
vid nästa mätning.
Vid behov kan mätreferensen ändras så här:
Tryck på upprepade gånger tills önskad mätreferens visas som en symbol i övre vänstra
hörnet på displayen.
Mätning från den övre
kanten av avståndsmätaren.
Mätning från den nedre
kanten av avståndsmätaren.
Mätning från stativgängan
(på baksidan).
3.6 Välj måttenhet
Håll in tills önskad måttenhetssymbol visas i nedre högra hörnet, släpp då knappen.
Dessa måttenheter finns:
meter feet inch (x, x) 0′0″ 1/32 inch (x/x)
Längd m ft in 0′0″ 1/32 in
Area m² ft² ft² ft² ft² ²
Volym m³ ft³ ft³ ft³ ft³ m³
Obs! När du slår på avståndsmätaren är samma måttenhet inställd som när avståndsmätaren
stängdes av.
1. För att starta kontinuerlig mätning, håll in i 3 sekunder och släpp den sedan.
Laserstrålen aktiveras automatiskt.
2. Tryck på om du vill göra paus i mätningen.
Tryck på för att fortsätta mätningen.
3. Under mätningen visas min- och maxvärdet på displayen.
4. För att avsluta mätning, gör först paus med och tryck sedan på för att avsluta.
3.5 Ändra mätreferens

Svenska
18
24
35
2
1
12
4. Beräkningsfunktioner
Obs! Kontrollera alltid innan mätning att rätt måttenhet är vald, symbolen visas i nedre högra
hörnet (se Välj måttenhet). Kontrollera att rätt referenspunkt är vald (se Ändra mätreferens).
4.1 Beräkning av area
Följ anvisningarna på displayen. Avståndet som står i tur att mätas blinkar i figuren.
1. Tryck på en gång för att välja areamätning (en rektangel visas på displayen).
Den ena sidan i rektangeln blinkar.
2. Rikta laserstrålen mot den första mätytan och tryck på för att göra första mätningen
(en ton hörs när mätningen är klar).
3. Det uppmätta avståndet för första mätningen visas på displayen. Den andra sidan blinkar
i rektangeln.
4. Rikta laserstrålen mot den andra mätytan och tryck på en gång till för att göra nästa
mätning (en ton hörs när mätningen är klar).
5. Båda mätresultaten visas överst på displayen. Resultatet (arean) visas längst ner på displayen.
4.2 Beräkning av volym
Följ anvisningarna på displayen. Avståndet som står i tur att mätas blinkar i figuren.
1. Tryck på 2 gånger för att välja volymmätning (en kub visas på displayen).
Den ena sidan i rektangeln blinkar.
2. Rikta laserstrålen mot den första mätytan och tryck på för att göra första mätningen (en
ton hörs när mätningen är klar).

Svenska
19
1
4
2
3
3
24
46
5
3. Det uppmätta avståndet för första mätningen visas på displayen.
4. Rikta laserstrålen mot den andra mätytan och tryck på för att göra nästa mätning
(en ton hörs när mätningen är klar).
5. Rikta laserstrålen mot den tredje mätytan och tryck på för att göra nästa mätning
(en ton hörs när mätningen är klar).
6. De 2 senaste mätresultaten visas överst på displayen. Resultatet (volymen) visas längst ner
på displayen.
4.3 Indirekt mätning
Följ anvisningarna på displayen. Avståndet som står i tur att mätas blinkar i figuren.
Lasermätaren använder Pythagoras sats (a² + b² = c²) för att mäta höjd indirekt.
1. Tryck på för att välja indirekt mätning (en triangel visas på displayen).
2. Rikta avståndsmätaren mot höjden på mätytan (den linje i symbolen som blinkar).
Tryck på för att utföra den första mätningen.
3. Rikta avståndsmätaren horisontellt mot mätytan (den linje i symbolen som blinkar).
Tryck på för att utföra mätningen.
4. Höjden (den linje i symbolen som blinkar) beräknas automatiskt och visas på displayen.
4.4 Aktivera bakgrundsbelysning
Tryck på för att aktivera bakgrundsbelysningen vid behov.
5. Skötsel och underhåll
• Avståndsmätaren är ett känsligt instrument som bör hanteras varsamt.
• Utsätt inte instrumentet för stötar, vibrationer eller extrema temperaturer.
• Förvara instrumentet i ett torrt och rent utrymme.
• Utsätt inte instrumentet för damm och fukt eftersom linsen kan skadas.
• Torka vid behov av instrumentet med en mjuk trasa.
• Ta ur batteriet om instrumentet inte ska användas under en längre tid.
• Byt batterier när batterisymbolen visas ofylld på displayen.

Svenska
20
6. Felsökning
Felkod Felbeskrivning Förslag till lösning
Err01 Utanför räckvidden. Mät kortare avstånd.
Err02 Den reflekterade signalen är för svag. Välj en bättre mätyta.
Err03 Utanför displayens visningsområde,
maxvärde 99999, vid t.ex. areamätning.
Gör om mätningen i flera steg.
Err04 Räknefel i Pythagoras sats. Kontrollera att mätningen har gjorts rätt.
Err05 Dåligt batteri. Byt batterier.
Err06 Utanför rekommenderat temperatur-
område.
Mät vid lämplig temperatur.
Err07 Omgivande ljus är för starkt. Mät när det blir mörkare, se till att
skugga mätområdet.
7. Specifikationer
Modell CA640
Mätområde 0,05–40 meter
Upplösning 0,001 meter
Noggrannhet ±1,5 mm
Mäthastighet 0,5 sekunder
Lasertyp 650 nm, Klass 2, < 1 mW
Strålens storlek Ø 25 mm vid 30 meter
IP-klassning IP52
Batterier 2 x AA/LR6 – batterier
Batteri livslängd Upp till 10 000 mätningar
Mått 120 x 55 x 30 mm
Användningstemperatur - 5 till + 40 °C
Förvaringstemperatur - 20 till + 60 °C
Automatisk avstängning Laser 30 sekunder
Avståndsmätare 3 minuter
