Comelit 41RCS100 User manual

Passion.Technology.Design.
Addressed heat detector with isolator;
Rivelatore di calore indirizzato con isolatore;
Warmtedetector met adres met isolator;
Detector de calor direccionado con aislator;
Détecteur de chaleur adressé avec isolateur
41RCS100
20
1293
DoP No: 048
EN 54-5:2017+A1:2018
EN 54-17:2005/AC:2007
Detector Class A1/R, A2/S

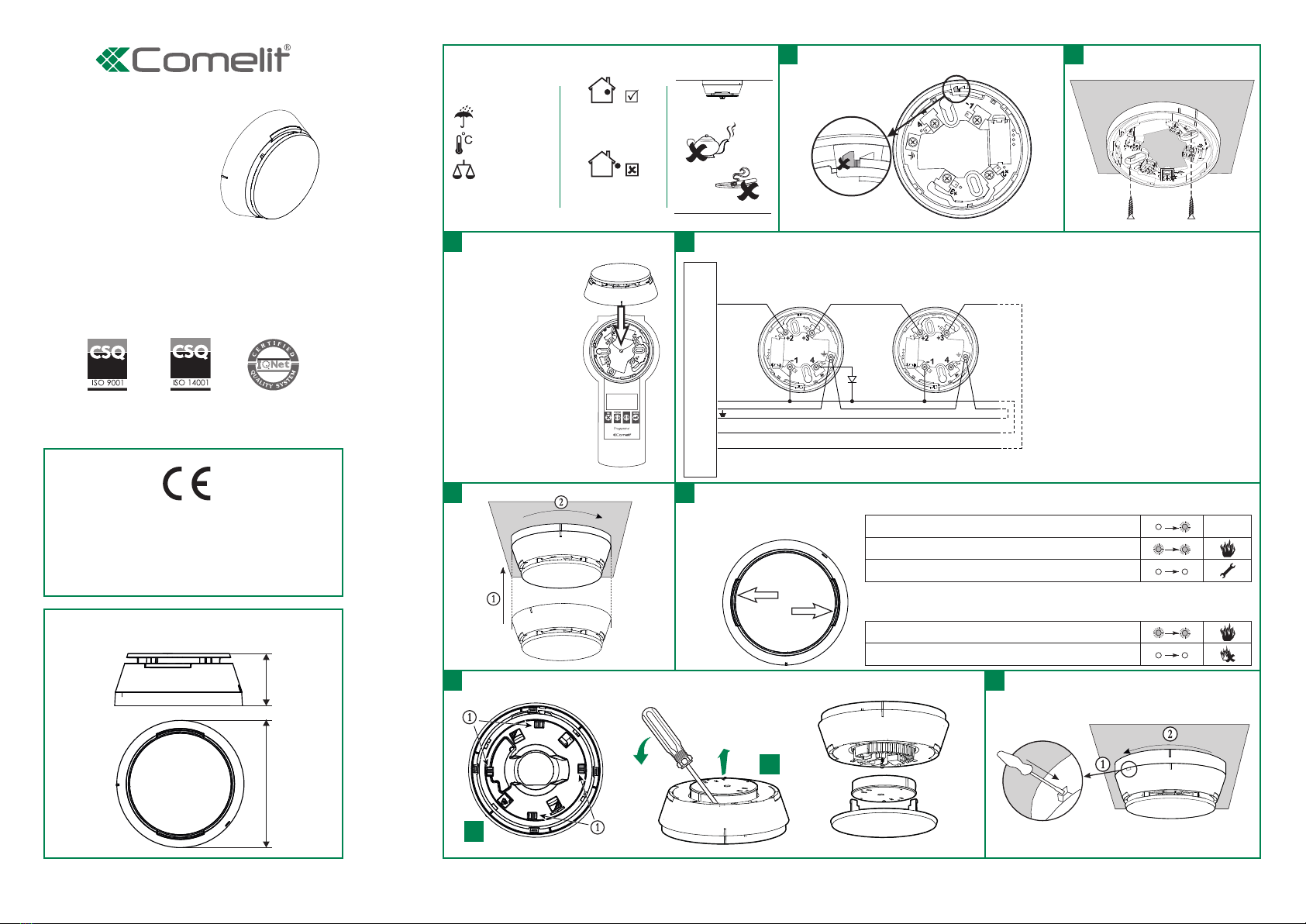

Dimensions - Dimensioni - Afmetingen
- Dimensiones - Dimensions
33 mm
108 mm
Installation - Istallazione - Installatie - Instalación - Installation
IP30
-10°C ÷ +60°C
~125g
Indoor use - Uso Interno -
Interne montage - Montaje
interno - Montage à
l’intérieur
Outdoor use - Uso Esterno
- Externe montage -
Montaje externo - Montage
à l’extérieur
41RBX020 - Base - Base - Sokkel - Base - Base
1 2
Wiring Diagram - Schema di collegamento - Verbindingsschema - Esquema de conexión - Schéma de raccordement
4
Earth
L
RI
+Loop
-Loop
-Loop
+Loop
41RBX020 41RBX020
Fire Panel - Centrale - Brandmeldpaneel -
Panel de alarma de incendio - Panneau d’alarme incendie
Legend - Legenda - Legende - Leyenda -
Légende:
RI - Remote Indicator - Indicazione remota (LED
fuoriporta) - Afgelegen paneel (over de deur) -
Indicador exterior - Indicateur d’huisserie
+Loop - Positive loop wire - Positivo del Loop -
Positieve pool - Bucle positivo - (Boucle) Sortie
positive
-Loop - Negative loop wire - Negativo del Loop -
Negatieve pool - Bucle negativo - (Boucle) sortie
négative
Earth - Earth point - Messa a terra - Aardingspool -
Bucle de toma de tierra - Sortie de mise à la terre
3
Address Programming -
Programmazione indirizzo
- Het adres programmeren
- Programar dirección -
Attribution d’adresse
You can program the address
also directly from the panel.
- E’ possibile programmare
l’indirizzo direttamente dalla
centrale. - Het adres kan ook
direct van het paneel worden
geprogrammeerd. - Ud.
podrá programar la dirección
también directamente desde
el panel. - Vous pouvez
également programmer
l’adresse directement à partir
du panneau.
5
7
6
Blinking - Lampeggio - Flitst - Parpadea - Clignote
Light on / LED acceso / Licht / Se ilumina / S’allume
Light o / LED spento / Licht niet / No se ilumina / Reste éteint
LED Indication - Indicazioni
LED - LED indicatie - Indicación
luminosa - Indication lumineuse
Blinking - Lampeggio - Flitst - Parpadea - Clignote
Light on / LED acceso / Licht / Se ilumina / S’allume
1. Blinking is enabled - Lampeggio LED abilitato - Ingeschakeld flitsen - Parpadeo activado -
Fonction clignotement active
2. Blinking is disabled - Lampeggio LED disabilitato - Uitgeschakeld flitesn -
Parpadeo desactivado - Fonction clignotement inactive
10 sec OK
8
Maintenance - Manutenzione - Onderhoud - Mantenimiento - Maintenance
A
B
CERTIFIED MANAGEMENT SYSTEMS
www.comelitgroup.com
Via Don Arrigoni, 5 - 24020 Rovetta (BG) - Italy

Installation Instruction
41RCS100 is аn addressable heat detector for installing in
addressable fire alarm systems with 41CPE118, 41CPE112
control panels and is backwards-compatible with the ATENA
and ATENA EASY series. The detector is powered on from the
panel and can be controlled via the communication protocol.
The detector is compatible with fire base 41RBX020. The
detector has a built-in isolator module which when used allows
continuous operation of the loop in case of module’s failure and
without need of using additional isolator modules.
Installation
ATTENTION: Choose the proper place for installation of the
fire detector. Do not install the detector near to natural heat
sources, e.g. above cookers, ovens or fire places.
1. If you want to “lock” the detector onto the base, remove the
“tooth” on the top part of the locking mechanism (figure 1).
2. Mount the fire base on the ceiling of the protected premises
using fixings according the mounting surface.
3. Set the device address using 41SPG000 Programmer unit or
directly from addressable fire panel. The address must be in the
range from 1 to 250. Use the label on the basis 41RBX020 to
write down the address and easily identify the device.
4. Connect the detector base to the fire panel using the wiring
diagram (figure 4).
ATTENTION: Disconnect the loop power before installing the
detector!
5. Insert the detector into the base and rotate clockwise until
it drops into place - the short mark on the base fits with that
on the detector body. Continue to rotate the detector until the
detector mark coincides with the long mark on the base - a click
is heard (figure 5).
6. Test the detector for proper operation and LED indication.
The blinking of the two LEDs can be managed from the control
panel (ON/ OFF). To turn the blinking on/ o you have to be a
User with Access control level 3. Choose in consecutiveness
from the control panel: System - Programming - Devices - Loop.
Find the installed detector, as enter address, loop and zone
number - the panel automatically will recognize the type of the
detector. Choose the button MORE to enter in the additional
settings menu. The blinking of LEDs is turned on/ o with
pressing the ON/OFF button in the “Led Blink” field.
7. If the detector has been locked to the base, when open it for
a service schedule maintenance and cleaning you have to use
a plain screwdriver. Light press with the screw-driver into the
base opening and at the same time rotate the detector head
counter-clockwise (figure 8).
Test
1. Identify the device to be tested.
2. Exert influence on the fire detector by heat tester (Cordless
Heat Detector Tester or Heat Tester 110V>240V) at distance of
20 cm to test the heat part. Within 8 sec the fire detector will
enter in fire condition. Both LEDs will light up.
3. Perform a reset from the control panel. The detector will
resume normal operation and the LEDs will switch o.
Cleaning and Maintenance
1. Remove the detector from its base.
2. Remove the top plastic cover using the 4 clips on the back of
the detector and press gently with a screwdriver (figure 7a).
3. Check the heat-sensitive element and gently clean it from
dust or paint, using the compressed air gun or a dry brush.
4. Re-fit the top plastic detector cover by aligning the 4 hooks
with the corresponding interlock holes.
5. Mount the detector back to its base and test for correct
operation and LED indication.
Maintenance must be carried out with the frequency required by fire alarm
regulation standards in the country.
Manuale tecnico
41RCS100 è un rivelatore di calore collegabile su loop delle
centrali Comelit 41CPE118, 41CPE112 e retrocompatibile
con la serie ATENA e ATENA EASY. Il dispositivo viene
alimentato direttamente dalla centrale ed è controllato attraverso
il protocollo di comunicazione.
Il dispositivo è compatibile con la base per sensori indirizzati
41RBX020.
Il dispositivo integra l’isolatore di corto circuito che permette la
continuità di funzionamento dell’impianto in caso di guasto del
sensore senza richiedere l’utilizzo di isolatori aggiuntivi.
Istruzioni d’installazione
ATTENZIONE: Selezionare la posizione adatta per l’installazione
del dispositivo. Non installare il rivelatore vicino a sorgenti di
calore naturali (es: sopra cucine, forni o camini).
1. Se si desidera “bloccare” il rilevatore alla base, rimuovere il
“dentino” sulla parte superiore del meccanismo di bloccaggio
(figura 1).
2. Fissare la base al sotto del locale utilizzando la viteria
adatta al tipo di superficie.
3. Impostare l’indirizzo del dispositivo utilizzando il
programmatore 41SPG000 o direttamente dalla centrale.
L’indirizzo impostato deve essere da 1 a 250. Utilizzare
l’etichetta presente sulla base 41RBX020 per scrivere e
identificare facilmente il dispositivo. Rimuovere una delle 2
etichette con il numero seriale (ID) e posizionarla sul progetto
dell’impianto.
4. Collegare la base alla centrale come indicato nello schema di
collegamento (figura 4).
ATTENZIONE: Prima di installare il rivelatore togliere
l’alimentazione!
5. Agganciare il rivelatore alla base facendo coincidere la tacca
presente sul dispositivo con la tacca corta presente sulla base;
ruotare in senso orario fino a raggiungere la posizione corretta
contrassegnata dalla seconda tacca sulla base.
6.Testare il corretto funzionamento del rivelatore e dei LED di
indicazione. Il lampeggio dei LED del rivelatore si può attivare
o disattivare nelle impostazioni della centrale. Per modificare
l’impostazione è necessario essere un utente di livello 3.
Per modificare l’impostazione del LED del dispositivo entrare nel
menu Sistema Programmazione Dispositivi Loop, impostare o
scorrere i parametri (indirizzo del dispositivo, loop o numero di
zona) fino ad identificare il dispositivo da modificare (la centrale
identifica automaticamente il tipo di dispositivo) e premere il
pulsante “Avanzate” per accedere ai parametri aggiuntivi. Il
lampeggio del LED si attiva o disattiva premendo sul pulsante
ON/OFF relativo al campo “Lampeggio LED”.
7. Se il rivelatore è stato bloccato alla sua base sarà
necessario utilizzare un cacciavite piatto per sganciare il
rivelatore per eseguire la manutenzione e pulizia. Premere
leggermente con il cacciavite nell’apertura della base e ruotare
contemporaneamente il rivelatore in senso antiorario (figura 8).
Test
1. Identificare il dispositivo da testare.
2. Applicare il simulatore di calore ad una distanza pari a 20cm
per testare la parte di rivelazione del calore. Entro 8 secondi il
rilevatore entra in condizione di allarme incendio e si accendono
i LED.
3. Eettuare il reset da centrale. Il rivelatore tornerà in
funzionamento normale ed i LED si spegneranno.
Pulizia e Manutenzione
1. Rimuovere il dispositivo dalla base
2. Rimuovere la copertura plastica superiore esercitando, con
l’aiuto di un cacciavite, una piccola pressione sulle 4 clip sul
retro del rivelatore (figura 7a).
3. Verificare che l’elemento sensibile alla temperatura sia integro
e non sia ostruito da polvere o vernice, altrimenti pulirlo con un
getto d’aria o con un pennello asciutto.
4. Rimontare la copertura plastica superiore del rivelatore
facendo coincidere le 4 clip nei rispettivi fori di incastro.
5. Rimontare il rivelatore sulla base e testare il corretto
funzionamento del rivelatore e dei LED di indicazione.
La manutenzione deve essere eettuata con la periodicità prevista dalle
normative vigenti.
Installatiehandleiding
41RCS100 is een adresseerbare temperatuurdetector met
ingebouwde isolatormodule voor het gebruik in adresseerbare
brandmeldsystemen die het Comelit communicatieprotocol
onderhouden - 41CPE118, 41CPE112 paneellen. Achterwaarts
compatibel met de serie ATENA en ATENA EASY.
De detector wordt door het paneel gevoed en kan door het
communicatieprotocol worden gecontroleerd. De detector is
compatibel met de basis 41RBX020.
41RCS100 wordt met een geïntegreerde isolatormodule
geleverd die het ononderbroken werk van de lus garandeert in
het geval van kortsluiting en dat zonder de aanwending van een
aanvullende isolatormodule.
Installatiehandleiding
ATTENTIE: Kiest een geschikte plek voor de montage van de
detector. Opmerking: Installeer de detector ver van bronnen van
warmte bijvoorbeeld ovens, kookplaten of haarden.
1. Als u de melder bij de sokkel wilt “blokkeren” verwijder dan
het “tandje” aan de bovenzijde van het blokkeermechanisme
(figuur 1).
2. Monteer de basis aan het plafond van de ruimte waarbij u de
schroeven en de treknagels naar de montageoppervlakte kiest.
3. Leg het adres van de module vast door de 41SPG000
Programmer of direct van het paneel. Het adres moet zich in de
omvang 1 tot en met 250 bevinden.
4. Voer de elektrische installatie door volgens het gehechte
schema (figuur 4).
ATTENTIE: Schakel de voeding van de contour uit voordat u de
detector installeert!
5. Plaats de detector in de basis en draai hem met de klok
mee (rechtsom) totdat hij in de leidingkanalen komt – het korte
streepje van de basis moet met het streepje van het corpus
samenvallen. Draai verder tot het streepje van de detector met
het lange streepje van de basis samenvalt - u hoort een soort
klappen (figuur 5).
6. Test het juiste functioneren van de detector en de LED
indicatie.
Het flitsen van de LEDs van de detector kan door het
bestuurpaneel worden in- en uitgeschakeld worden. Daarvoor
moet u het gebruiker-toegangsniveau 3 hebben. Op het
paneel kiest u opeenvolgend: Systeem - Programmeren -
Apparaten - Lussen. Vind de geïnstalleerde detector door het
invoeren van adres, lusnummer, zone – het paneel erkent het
apparaattype automatisch. Kies de knop ANDER om het menu
voor aanvullende instellingen te betreden. Het flitsen van de
LED wordt door de knop AAN/UIT in het veld “LED flitsen” inof
uitgeschakeld.
7. Als de detector aan de basis is vastgemaakt, gebruik
een geschikte schroevendraaier om deze de verwijderen en
bijvoorbeeld te reinigen. Druk zachtjes met de schroevendraaier
in de opening van de basis en draai gelijktijdig de detector tegen
deklok in (figuur 8).
Test
1. Bepaal welk apparaat getest moet worden.
2. Werk er in op met een warmte tester (Cordless Heat Detector
Tester of Heat Tester 110V>240V) van een afstand van 20 cm.
Binnen 8 seconden daarna moet de toestand BRAND optreden.
Beide LEDs gaan gelijktijdig oplichten.
3. Reset de centrale. De detector keert terug naar de normale
werking en de leds gaan uit.
Reiniging en onderhoud
1. Verwijder de detector van de basis.
2. Verwijder de bovenste kunststof kap met de 4 clips aan de
achterkant van de melder met behulp van een schroevendraaier
door lichte druk uit te oefenen (figuur 7a).
3. Reinig de kamer van de detector.
4. Plaats de bovenste kunststof kap van de melder weer terug
door de 4 haken in de respectievelijke gaten aan te brengen.
5. Monteer de detector terug aan de basis en test het
functioneren en de LED indicatie.
Instrucciones de instalación
41RCS100 – Detector de temperatura analógico con aislador
incorporado. El detector está destinado a utilizarse en
sistemas de alarma analógicos, que mantienen el protocolo
de comunicación Comelit - paneles 41CPE118 y 41CPE112
y es retrocompatible con las series ATENA y ATENA EASY. El
detector recibirá alimentación del panel y podrá ser controlado
mediante el protocolo de comunicación. El detector 41RCS100
es compatible con la base 41RBX020.
41RCS100 tiene un módulo aislante incorporado que en uso
proporciona un funcionamiento continuo del lazo en caso de
cortocircuito y elimina la necesidad de utilizar un módulo de
aislamiento adicional.
Instrucciones de instalación
ATENCIÓN: Seleccione un lugar apropiado para instalar el
detector. Observación: No instale el detector cerca de fuentes
de calor naturales, por ejemplo, encima de cocinas, hornos o
chimeneas.
1. Si se desea bloquear el detector a la base, hay que quitar el
diente de la parte superior del mecanismo de bloqueo (figura 1).
2. Instale la base en el techo del local, seleccionando los
tornillos y los tacos según la superficie de montaje.
3. La dirección del detector de incendios se programa con un
programador 41SPG000 Programmer o directamente desde
el panel. La dirección deberá estar en el intervalo de 1 a 250,
incluidos.
4. Realice el montaje eléctrico, según el esquema adjunto
(figura 4).
ATENCIÓN: ¡Desconecte la alimentación del lazo antes de
montar el detector!
5. Coloque el detector en la base y hágalo girar en el sentido de
las agujas del reloj hasta que se introduzca en los canales guía:
el marcador corto de la base coincide con el del detector. Siga
girando, hasta que el marcador del detector coincida con el
marcador largo de la base: se oirá un chasquido (figura 5).
6. Pruebe si el detector y la indicación LED funcionan
correctamente. El parpadeo de los diodos LED del detector
podrá conectarse y desconectarse del panel de control.
Para conectar/desconectar el parpadeo de los diodos LED,
Ud. deberá ser usuario con nivel de acceso 3. Seleccione
sucesivamente en el panel: Sistema – Programar – Dispositivos
– Lazo. Encuentre el detector instalado, determinando la
dirección, el número del lazo y de zona: el panel reconocerá
automáticamente el tipo del dispositivo.
Seleccione el pulsador MÀS para entrar en el menú de
ajustes adicionales. El parpadeo del diodo LED se conectará/
desconectará al presionar el pulsador CONECT./DESCONECT.
en el campo “Parpadeo del diodo LED”.
7. Si el detector está bloqueado en la base, para abrirlo con
el propósito de su limpieza y mantenimiento deberá utilizar
un destornillador apropiado. Apriete ligeramente con el
destornillador en la abertura de la base, y, simultáneamente,
haga girar el detector en el sentido inverso al de las agujas del
reloj (figura 5).
Prueba
1. Identificar el dispositivo que se desea probar.
2. Ejerza influencia con un ensayador térmico (Cordless Heat
Detector Tester o Heat Tester 110V>240V) sobre el detector,
desde una distancia de 20 cm. En los límites de 8 segundos
después de haber ejercido la influencia sobre el detector,
deberá establecerse en estado de “INCENDIO”. Ambos diodos
LED se iluminarán simultáneamente.
3. Restablecer la central. El detector volverá a funcionar
normalmente y los ledes se apagarán.
Limpieza y Mantenimiento
1. Retire el detector de la base.
2. Quitar la cubierta de plástico superior presionando
ligeramente con un destornillador los 4 clips de la parte
posterior del detector (figura 7a).
3. Limpie la cámara del detector.
4. Montar la cubierta de plástico superior del detector haciendo
coincidir los 4 clips en los correspondientes orificios.
5. Instale nuevamente el detector en la base, y ensaye la
capacidad de funcionamiento y la indicación.
Prescriptions d’installation
41RCS100 est un détecteur de chaleur adressable avec module
isolant intégré, conçu pour une installation dans les systèmes
d’alarme incendie adressables qui fonctionne avec le protocole
de communication Comelit - panneaux 41CPE118, 41CPE112
et rétrocompatible avec les séries ATENA et ATENA EASY. Le
détecteur est alimenté depuis le panneau et peut être contrôlé à
travers le protocole de communication.
Le détecteur 41RCS100 est compatible avec la socle
41RBX020.
Le détecteur est muni d’un module isolant, qui, lorsqu’il est
fonctionnel, garantit la continuité du travail dans l’instance d’un
court-circuit et exclut la nécessité d’avoir recours à un module
isolant complémentaire
Prescriptions d’installation
ATTENTION: Choisissez un emplacement approprié pour
l’implantation du détecteur. Note: Ne pas installer le détecteur à
proximité de sources de chaleur, tels que des poêles, des fours
ou des cheminées.
1.Pour « bloquer » le détecteur sur la base, enlever l’ « ergot »
sur le dessus du mécanisme de blocage (figure 1).
2. Monter la base sur le plafond du local, en choisissant des vis
et des chevilles en fonction de la surface de montage.
3. Attribuez l’adresse de l’embase incendie par le biais du
Programmeur 41SPG000 ou par le panneau. L’adresse doit se
situer dans l’intervalle de 1 à 250 y compris.
4. Réalisez le câblage en suivant le schéma joint (figure 4).
ATTENTION: Déconnectez la boucle du secteur, avant de
monter le détecteur!
5. Positionnez le détecteur dans la base, tournez le dans le
sens des aiguilles d’une montre pour accéder au pas de vis –
faites coïncider le marqueur de la base avec celui du détecteur.
Continuez de tourner jusqu’à ce que le marqueur du détecteur
coïncide avec le long marqueur de la base et jusqu’au
déclenchement d’un clic (figure 5).
6. Testez le fonctionnement correct et les indications
lumineuses du module.
Le clignotement des LEDs du détecteur peut être activé et
désactivé à partir du panneau de contrôle. Pour activer/
désactiver le clignotement des LEDs, vous devez être
Utilisateur à un degré d’accès 3. Du menu du panneau de
contrôle sélectionnez consécutivement: System-Programming-
Devices-Loop. Trouvez le détecteur installé en saisissant
l’adresse, le numéro de boucle et de zone. Le panneau
reconnaîtra automatiquement le type du dispositif. Sélectionnez
la touche MORE pour entrer dans le menu pour les réglages
supplémentaires. Le clignotement de la LED est activé/
désactivé avec un simple appui de la touche ON/OFF dans le
champs “LED Blink”.
7. Si le détecteur a été verrouillé à la base, pour pouvoir l’ouvrir
pour le nettoyer et pour la maintenance, vous devriez utiliser un
tournevis approprié. Appuyez légèrement avec le tournevis
dans l’orifice de la base et en même temps tournez le détecteur
dans le sens inverse des aiguilles d’une montre (figure 8).
Test
1. Identifier le dispositif à tester.
2. Actionnez un testeur de chaleur (Testeur de détecteur de
chaleur sans fil ou bien Testeur de chaleur 110V>240V) à 20 cm
de distance du détecteur. Dans les 8 secondes le détecteur
d’incendie doit entrer en état “Incendie”. Les deux LEDs
s’allument en même temps.
3. Procéder à la réinitialisation à partir de la centrale. Le
détecteur recommencera à fonctionner normalement et les leds
s’éteindront.
Nettoyage et maintenance
1. Retirez le détecteur de sa base.
2. Enlever la protection supérieure en plastique en appuyant sur
les 4 clips à l’arrière du détecteur et exercer une légère pression
à l’aide d’un tournevis (figure 7a).
3. Nettoyez la chambre du détecteur.
4. Remonter la protection supérieure en plastique en centrant
les 4 crochets dans les orifices correspondants.
5. Montez de nouveau le détecteur sur sa base et faites un test
de fonctionnement correct et d’indication lumineuse.
Operating Voltage Range Tensione di alimentazione Netspanning Voltaje de alimentación Tension de fonctionnement 16 - 32VDC (Nom. 27VDC)
Consumption in quiescent state, no communication Assorbimento nominale (stand-by) Consumptie in niet geactiveerde toestand, zonder communicatie Consumo en estado sin activar, sin comunicación Consommation en condition de repos, sans communication < 170μA@27VDC
Consumption in quiescent state, with communication Consumo in comunicazione Consumptie in niet geactiveerde toestand, met communicatie Consumo en estado sin activar, con comunicación Consommation en condition de repos, avec communication < 290μA@27VDC
Consumption in alarm state, with communication Consumo in allarme Consumptie in alarmtoestand, met communicatie Consumo en estado de alarma, con comunicación Consommation en condition d’alarme, avec communication 6.5mA
Class (according EN54-5) Classe del rivelatore (in conformità a EN54-5) Klasse (beantwoordt EN54-5) Clase (en conformidad con EN54-5) Classe (en conformité avec la norme EN54-5) A1/R, A2/S
Output in alarm state at terminal RI** Uscita in stato d’allarme per LED indicatore fuoriporta** Stroom in alarmtoestand van klem RI** Corriente eléctrica en estado de alarma del RI** Tension en condition d’alarme à la borne RI** 7.5 mA (max)/ 7.5V
Wire Gauge for terminals Sezione cavi Verbindingsdraden Sección del cable utilizado Section des fils pour bornes 0.4mm2- 2.0mm2
Relative humidity resistance Umidità relativa Bestendigheid tegen relatieve vochtigheid Resistencia a humedad relativa Résistance à l’humidité relative (93 ± 3)% @ 40°C
1° Edizione 10/2020 cod. 2G40002595
18021056, RevA, 07/ 2020
