Conel CLEAR FILL User manual

Montageanleitung CLEAR FILL Flasche large
Installation instructions for CLEAR FILL bottle large
Instrukcja montażu butli CLEAR FILL large
DE EN PL
1Füllstation Heating circuit filling station Stacja do napełniania
2Anschlussadapter mit Panzer-
schläuchen (montiert)
Connection adapter with brai-
ded hoses (assembled)
Adapter przyłączeniowy z węża-
mi pancernymi (zamontowany)
3Kugelhähne Einlauf / Auslauf Inlet/outlet ball valves Zawory kulowe wlotu / wylotu
4Anschlusskopf für Harzflaschen Connection head for resin bott-
les
Głowica przyłączeniowa do butli
z żywicą
5Anschluss IN / OUT codiert IN/OUT connection (coded) Przyłącze kodowane IN / OUT
6Sicherungsklammern Securing clips Klamry zabezpieczające
7Düsenrohr Nozzle tube Rura z dyszami
8Enthärtungsflasche large bzw.
Vollentsalzungsflasche large
Desalination bottle (large) and/
or softening bottle (large)
Duża butla do zmiękczania czyli
duża butla do odsalania
1
2
5
6
3
4
7
8
1702919 • 2017/05

/Deckel (a) der Enthärtungs- bzw. Vollentsalzungs-
flasche abschrauben.
/Der Deckel der neuen Harzflasche kann zum Ver-
schließen der erschöpften Harzflasche verwendet
werden. Verbrauchtes Harz kann über den Haus-
müll entsorgt und durch entsprechendes Austau-
scherharz ersetzt werden.
1.
a
/Das Mittelrohr des Anschlusskopfs für Harzfla-
schen (b) bis zum Anschlag auf das Düsenrohr (c)
der Enthärtungs- bzw. Vollentsalzungsflasche ste-
cken (1).
/Danach den Anschlusskopf für Harzflaschen in die
Enthärtungs- bzw. Vollentsalzungsflasche ein-
schrauben (2).
2.
1
b
c2

/Die der Füllstation vor- und nachgeschalteten Ab-
sperrventile schließen.
/Den großen O-Ring in die Nut (d) der Füllstation
einsetzen.
/Den kleinen O-Ring auf den Stutzen des An-
schlussadapters (e) schieben.
/O-Ringe auf korrekten Sitz prüfen!
3.
d
e
/Den Anschlussadapter mit Panzerschläuchen (g)
an das Außengewinde (f) der Füllstation anschrau-
ben.
4.
g
f
1
2

/Die Steckverbinder der Panzerschläuche in den
Anschlusskopf der Enthärtungs- bzw. Vollentsal-
zungsflasche stecken. Dabei auf die Fließrichtung
achten, die
• auf dem Anschlusskopf durch Pfeile
• auf den Steckverbindern durch IN bzw. OUT
markiert ist!
Die Steckverbinder sind codiert, daher ist nur der
korrekte Anschluss möglich und ein vertauschtes
Anschließen der Steckverbinder ausgeschlossen.
5.
/Die Sicherungsklammern (h) folgendermaßen auf
die beiden Steckverbinder am Anschlusskopf der
Enthärtungs- bzw. Vollentsalzungsflasche aufste-
cken:
• die Innenstifte der Sicherungsklammern in
die vorgesehenen Öffnungen am Anschluss-
kopf stecken
• dann die Sicherungsklammern über die Run-
dung des Anschlusses schieben, bis sie einras-
ten.
6.
h

/Die Kugelhähne der Panzerschläuche unterhalb
des Anschlussadapters öffnen.
7.
/ Beide Isolierschalen (i) der Füllstation abnehmen.
/ Vorgeschaltetes Absperrventil öffnen.
/Probenahmeventil (j) der Füllstation mit einem
Schlitzschraubendreher oder Entlüftungsschlüs-
sel öffnen. Wenn Wasser aus dem Entlüftungs-
schlauch tritt, ist die Einheit entlüftet.
/Probenahmeventil (j) der Füllstation wieder
schließen.
/Über die Tastatur der Füllstation den angeschlos-
senen Flaschentyp auswählen und bestätigen (sie-
he Betriebsanleitung der Füllstation).
/Isolierschalen (i) wieder aufsetzen.
/Absperrventil (k) öffnen.
Das Gerät ist nun betriebsbereit.
8.
i
i
j
k

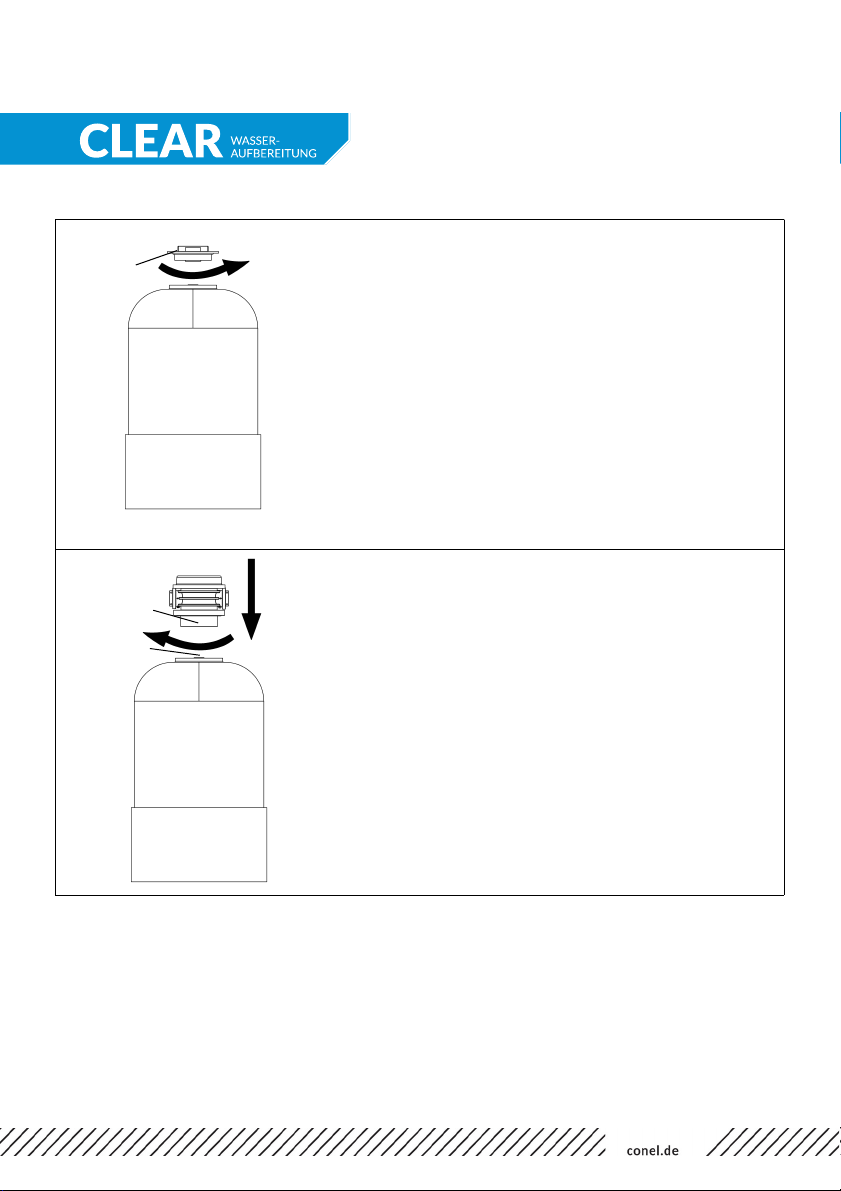

/ Unscrew lid (a) of softening or desalination bottle.
/ The lid of the new resin bottle can be used to close
the consumed resin bottle. Consumed resin can be
disposed of with household waste and can be ex-
changed by appropriate replacement resin.
1.
a
/ Insert the central tube of the connection head for
resin bottles (b) onto the nozzle tube (c) of the sof-
tening or desalination bottle (1).
/ Then screw the connection head for resin bottles
into the softening or desalination bottle (2).
2.
1
b
c2

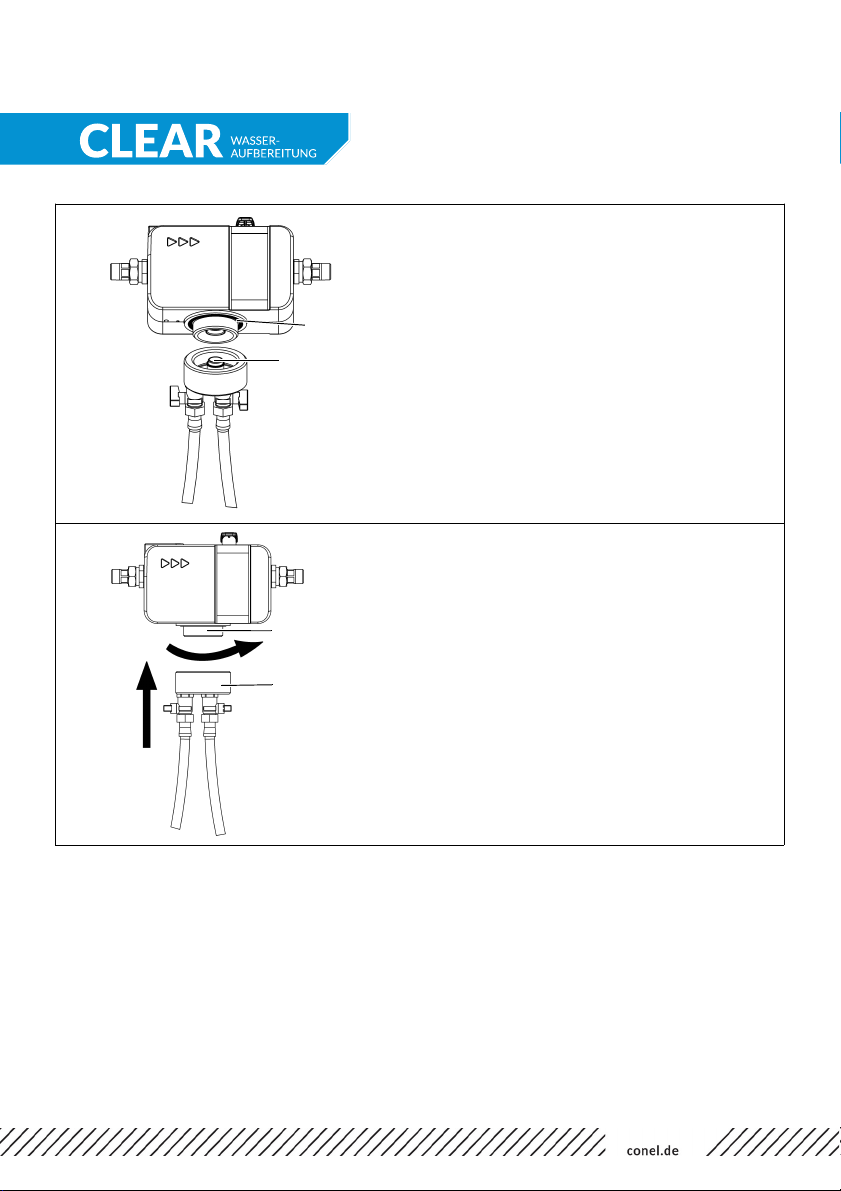

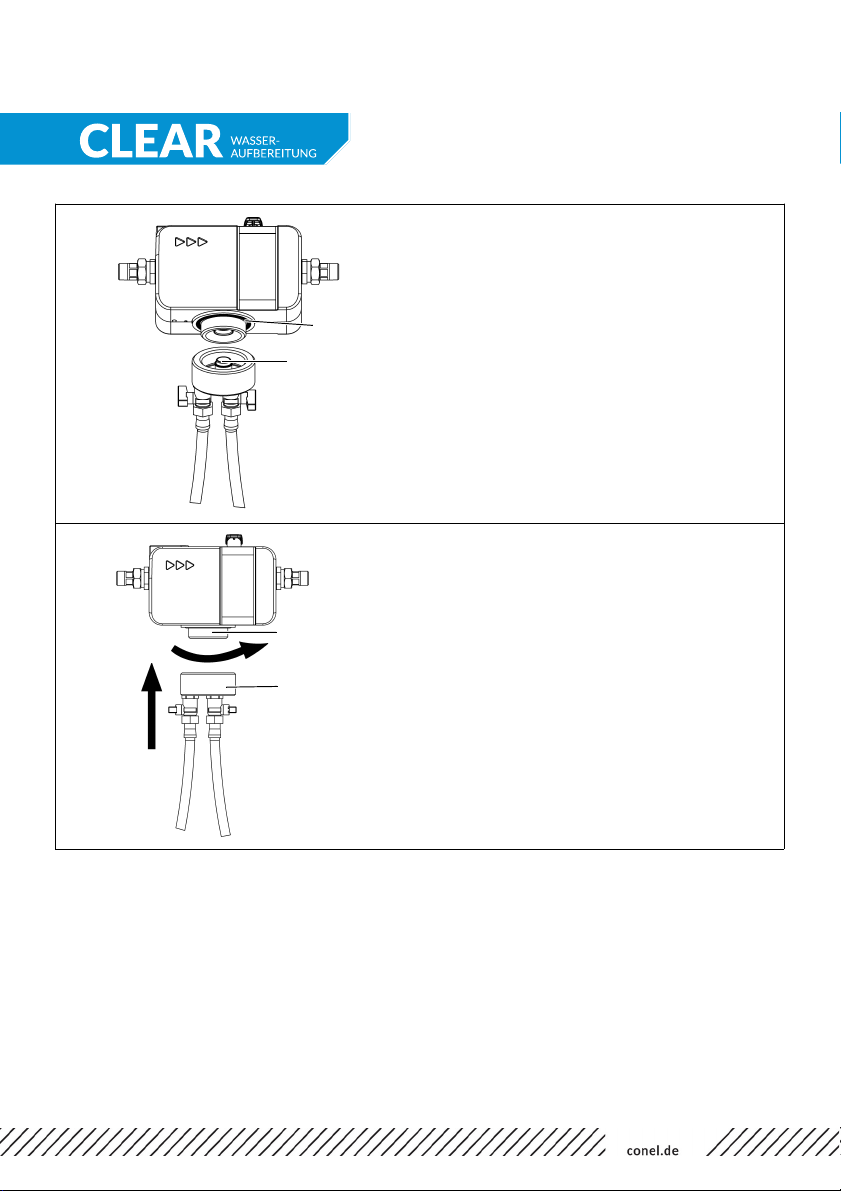

/ Close the upstream and downstream shut-off
valves of the heating circuit filling station.
/ Place the large O-Ring into the groove (d) of the
heating circuit filling station.
/ Slide the small O-ring onto the connecting sleeve
of the connection adapter (e).
/ Ensure proper fit of O-rings!
3.
d
e
/ Screw the connection adapter with the braided
hoses (g) to the external thread (f) of the heating
circuit filling station.
4.
g
f
1
2

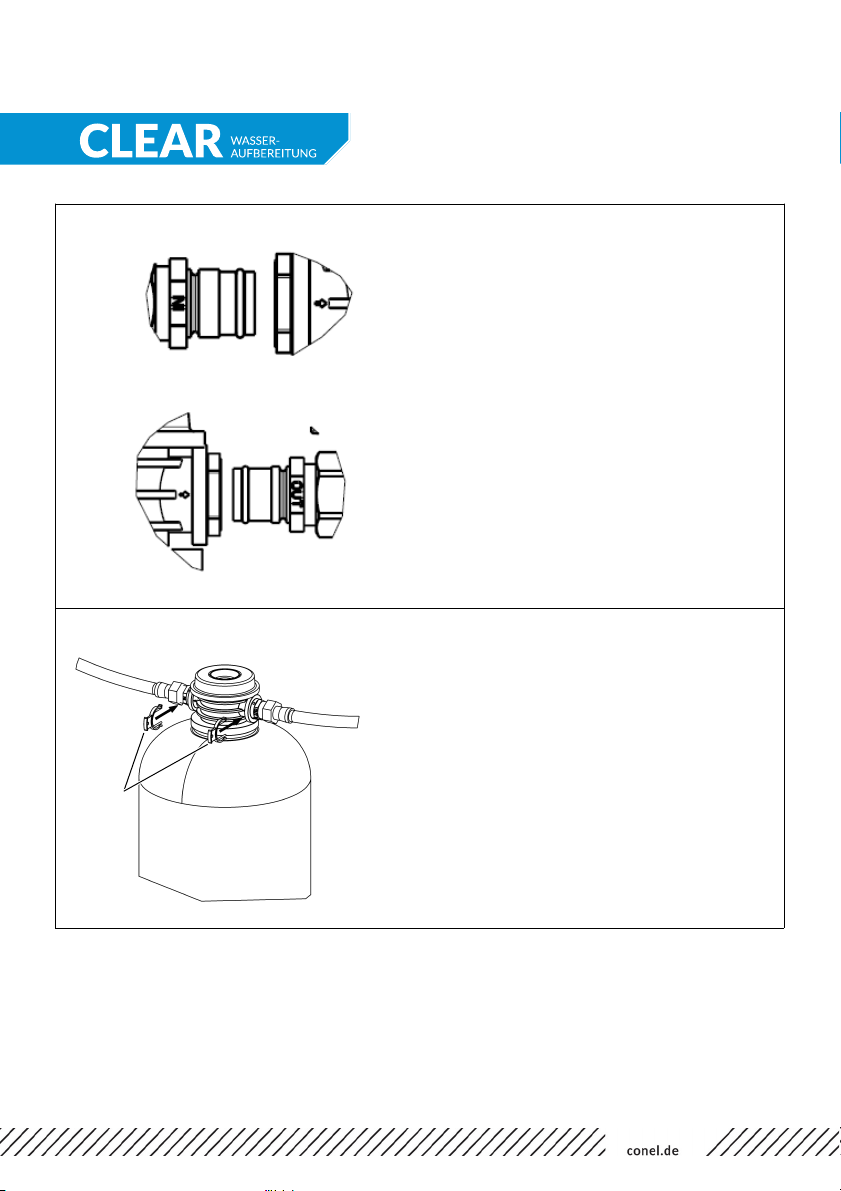

/ Plug the hose connectors of the braided hoses in-
to the connection head of the desalination or sof-
tening bottle. Pay attention to the direction of
flow marked
• with arrows on the connection head
• with IN/OUT on the hose connectors!
The hose connectors are coded, thus preventing
incorrect connection.
5.
/ Plug the securing clips (h) as follows onto the two
hose connectors at the connection head of the
desalination or softening bottle:
• Plug the inner pins of the securing clips into
the holes provided at the connection head
• Then slide the securing clips over the roun-
ded part of the connection until they snap in-
to position.
6.
h

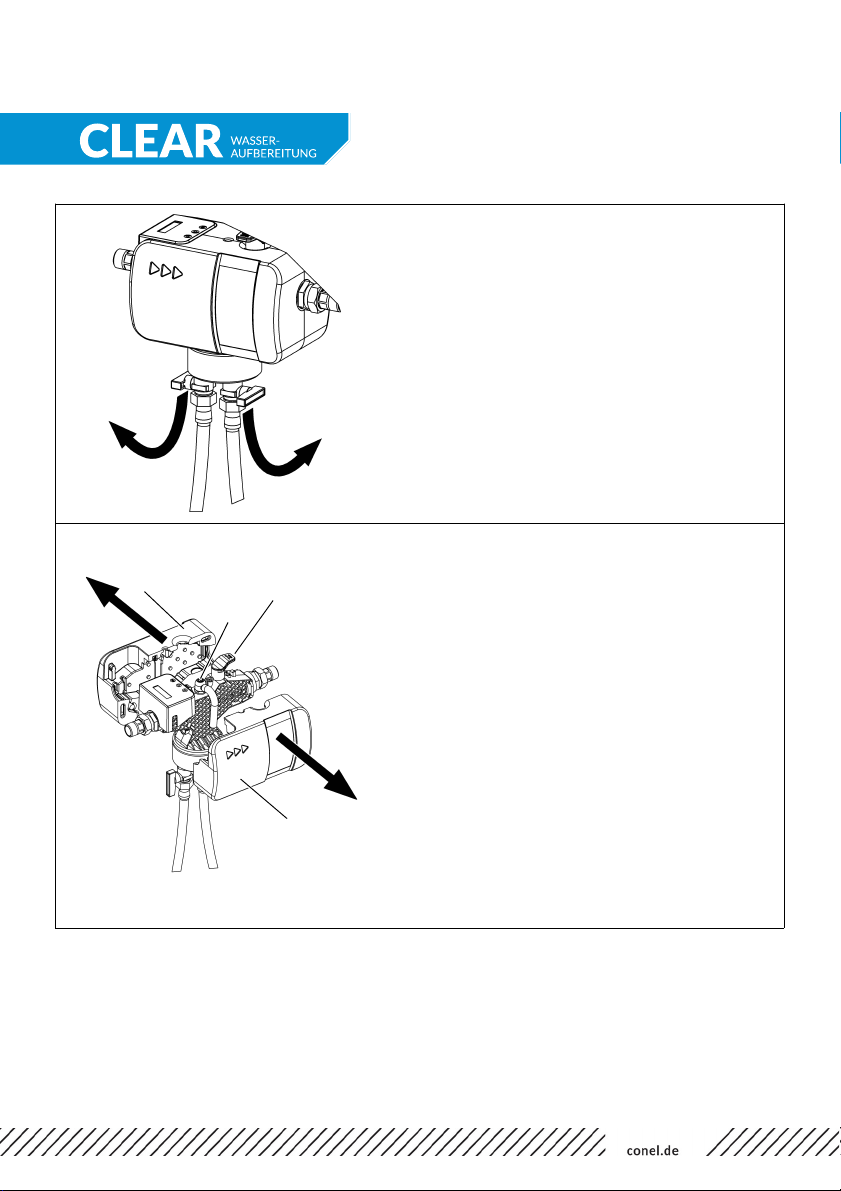

/ Open the ball valves of the braided hoses below
the connection adapter.
7.
/ Remove both insulation shells (i) of the heating cir-
cuit filling station.
/ Open upstream shut-off valve.
/ Open the sampling valve (j) of the heating circuit
filling station using a slot-head screwdriver or
venting key. Once water starts running out of the
venting hose, the unit is vented.
/ Close the sampling valve (j) of the heating circuit
filling station again.
/ Select and confirm the connected bottle type us-
ing the keypad of the heating circuit filling station
(see operating instructions of the heating circuit
filling station).
/ Place the insulation shells (i) back on again.
/ Open shut-off valve (k).
The device is now ready for operation.
8.
i
i
j
k

/Odkręcićpokrywę(a) butli do zmiękczania czyli
odsalania.
/ Pokrywa nowej butli z żywicąmoże posłużyćdo
zamknięcia zużytej butli z żywicą. Zużyta butla z
żywicąmoże byćzutylizowana z odpadami domo-
wymi i zastąpiona odpowiedniąbutląwymiennąz
żywicą.
1.
a
/Ruręśrodkowągłowicy przyłączeniowej do butli z
żywicą(b) wetknąć do oporu na ruręz dyszami (c)
butli do zmiękczania czyli odsalania (1).
/Następnie przykręcićgłowicęprzyłączeniową
butli z żywicądo butli do zmiękczania czyli odsala-
nia (2).
2.
1
b
c2

/ Zamknąć zawory odcinające znajdujące sięprzed
izastacjądo napełniania.
/Włożyćduży o-ring do rowka (d) stacji do napeł-
niania.
/Wsunąć mały o-ring na króciec adaptera przyłą-
czeniowego (e).
/Sprawdzićo-ringi pod kątem prawidłowego osa-
dzenia!
3.
d
e
/Przykręcićadapter przyłączeniowy z wężami pan-
cernymi (g) do gwintu zewnętrznego (f) stacji do
napełniania.
4.
g
f
1
2

/Podłączyćzłącza wtykowe węży pancernych do
głowicy przyłączeniowej butli do zmiękczania
czyli odsalania. Zwrócićuwagęna kierunek prze-
pływu, podany
•nagłowicy przyłączeniowej (strzałki)
•nazłączach wtykowych (IN lub OUT)!
Złącza wtykowe sąkodowane – z uwagi na to
możliwe jest tylko prawidłowe podłączenie. Nie-
prawidłowe podłączenie złączy wtykowych jest
niemożliwe.
5.
/ Klamry zabezpieczające (h) nasunąć na oba złą-
cza wtykowe na głowicy przyłączeniowej butli do
zmiękczania czyli odsalania w następujący spo-
sób:
•włożyćtrzpienie wewnętrzne klamer zabez-
pieczających do odpowiednich otworów na
głowicy przyłączeniowej
•następnie wsunąć klamry zabezpieczające
na zaokrąglonączęść przyłącza, ażsięza-
trzasną.
6.
h

/Otworzyćzawory kulowe węży pancernych poni-
żej adaptera przyłączeniowego.
7.
/Zdjąć obie obudowy izolujące (i) stacji do napełnia-
nia.
/Otworzyćzawór odcinający znajdujący sięprzed
instalacją.
/Otworzyćzawór do pobierania próbek (j) stacji do
napełniania, używając wkrętaka płaskiego lub klu-
cza do odpowietrzania. Jeśli z węża odpowietrza-
jącego wydostaje sięwoda, zespółjest odpo-
wietrzony.
/ Ponownie zamknąć zawór do pobierania próbek (j)
stacji do napełniania.
/Zapomocąklawiatury stacji do napełniania wy-
braćpodłączony typ butli i potwierdzić(patrz in-
strukcja eksploatacji stacji do napełniania).
/ Ponownie założyćobudowy izolujące (i).
/Otworzyćzawór odcinający (k).
Urządzenie jest teraz gotowe do pracy.
8.
i
i
j
k

Notizen / Notes / Notatki
