Conrad 97 34 53 User manual

Version 11/06
ATX-Netzteil 750W
„Thermaltake Toughpower“ Seite 2 - 16
ATX power supply unit 750W
„Thermaltake Toughpower“ Page 17 - 31
Alimentation ATX 750W
« Thermaltake Toughpower »
Page 32- 46
ATX voeding 750W
„Thermaltake Toughpower“ Pagina 47 - 61
Best.-Nr. / Item-No. / N° de commande / Bestnr.: 97 34 53

BEDIENUNGSANLEITUNG OPERATING INSTRUCTIONS
NOTICE D´EMPLOI GEBRUIKSAANWIJZING
CONRAD IM INTERNET http://www.conrad.com
Impressum
Diese Bedienungsanleitung ist eine Publikation der Conrad Electronic SE, Klaus-Conrad-Str. 1,
D-92240 Hirschau.
Alle Rechte einschließlich Übersetzung vorbehalten. Reproduktionen jeder Art, z. B. Fotokopie,
Mikroverfilmung, oder die Erfassung in elektronischen Datenverarbeitungsanlagen, bedürfen der
schriftlichen Genehmigung des Herausgebers.
Nachdruck, auch auszugsweise, verboten.
Diese Bedienungsanleitung entspricht dem technischen Stand bei Drucklegung.
Änderung in Technik und Ausstattung vorbehalten.
©Copyright 2006 by Conrad Electronic SE. Printed in Germany.
Imprint
These operating instructions are published by Conrad Electronic SE, Klaus-Conrad-Str. 1,
D-92240 Hirschau/Germany.
No reproduction (including translation) is permitted in whole or part e.g. photocopy, microfilming or
storage in electronic data processing equipment, without the express written consent of the publisher.
The operating instructions reflect the current technical specifications at time of print.We reserve the
right to change the technical or physical specifications.
© Copyright 2006 by Conrad Electronic SE. Printed in Germany.
Note de l´éditeur
Cette notice est une publication de la société Conrad Electronic SE, Klaus-Conrad-Str. 1,
D-92240 Hirschau/Allemagne.
Tous droits réservés, y compris traduction. Toute reproduction, quel que soit le type, par exemple
photocopies, microfilms ou saisie dans des traitements de texte electronique est soumise à une
autorisation préalable écrite de l‘éditeur.
Impression, même partielle, interdite.
Cette notice est conforme à la règlementation en vigueur lors de l´impression.
Données techniques et conditionnement soumis à modifications sans aucun préalable.
© Copyright 2006 par Conrad Electronic SE. Imprimé en Allemagne.
Impressum
Deze gebruiksaanwijzing is een publicatie van Conrad Electronic Benelux B. V.
Alle rechten, inclusief de vertaling, voorbehouden. Reproducties van welke aard dan ook, fotokopie,
microfilm of opslag in een geautomatiseerd gegevensbestand, alleen met schriftelijke toestemming
van de uitgever.
Nadruk, ook in uittreksel, verboden.
Deze gebruiksaanwijzing voldoet aan de technische eisen bij het ter perse gaan.
Wijzigingen in techniek en uitrusting voorbehouden.
© Copyright 2006 by Conrad Electronic Benelux B. V. Printed in Germany.
100%
Recycling-
Papier.
Chlorfrei
gebleicht.
100%
recycling
paper.
Bleached
without
chlorine.
100%
papier
recyclé.
Blanchi
sans
chlore.
100%
Recycling
Papier.
Chloorvrij
gebleekt.
*2006/11/05mbe

2
Inhaltsverzeichnis
Seite
1. Einführung ....................................................................................................................................................... 3
2. Bestimmungsgemäße Verwendung .............................................................................................................. 4
3. Symbol-Erklärungen ....................................................................................................................................... 4
4. Lieferumfang ................................................................................................................................................... 4
5. Sicherheitshinweise ........................................................................................................................................ 5
6. Funktionsbeschreibung .................................................................................................................................. 6
7. Bedienelemente und Anschlüsse .................................................................................................................. 7
8. Einbau ............................................................................................................................................................. 8
9. Handhabung.................................................................................................................................................. 10
10. Wartung und Reinigung................................................................................................................................ 11
11. Entsorgung .................................................................................................................................................... 12
12. Behebung von Störungen ............................................................................................................................ 12
13. Technische Daten ......................................................................................................................................... 13
14. Anschlussbelegung der Stecker .................................................................................................................. 14
a) ATX-Stecker .......................................................................................................................................... 14
b) 5.25"-Stecker......................................................................................................................................... 14
c) 3.5"-Stecker........................................................................................................................................... 15
d) 8poliger ATX-12V-Stecker ................................................................................................................... 15
e) 6poliger PCIe-Stecker .......................................................................................................................... 15
f) SATA-Stromstecker .............................................................................................................................. 15
15. Tipps und Hinweise ...................................................................................................................................... 16

3
1. Einführung
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns für den Kauf dieses Produkts.
Dieses Produkt erfüllt die gesetzlichen nationalen und europäischen Anforderungen.Um diesen Zustand zu erhalten
und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als Anwender diese Bedienungsanleitung beachten!
Diese Bedienungsanleitung gehört zu diesem Produkt. Sie enthält wichtige Hinweise zur Inbetriebnahme und
Handhabung. Achten Sie hierauf, auch wenn Sie dieses Produkt an Dritte weitergeben. Heben Sie deshalb diese
Bedienungsanleitung zum Nachlesen auf!
Alle enthaltenen Firmennamen und Produktbezeichnungen sind Warenzeichen der jeweiligen Inhaber. Alle
Rechte vorbehalten.
Bei Fragen wenden Sie sich an unsere Technische Beratung:
Deutschland: Tel. [phone]
Fax [phone]
E-Mail: [email protected]
Mo. bis Fr. 8.00-18.00 Uhr
Österreich: Tel. [phone]
Fax [phone]
E-Mail: [email protected]
Mo. bis Do., 8.00-17.00 Uhr, Fr. 8.00-14.00 Uhr
Schweiz: Tel. [phone]
Fax [phone]
E-Mail: [email protected]
Mo. bis Fr. 8.00-12.00, 13.00-17.00 Uhr

4
2. Bestimmungsgemäße Verwendung
Das ATX-Netzteil dient zur Stromversorgung von Komponenten wie Mainboard, Festplatte, DVD-Brenner usw. Das
ATX-Netzteil muss in einem dazu geeigneten Computergehäuse montiert und betrieben werden.
Das Produkt darf nicht feucht oder nass werden. Das gesamte Produkt darf nicht geändert bzw. umgebaut werden.
Das Gehäuse darf nicht geöffnet werden. Die auf dem Produkt befindlichen Aufkleber dürfen nicht beschädigt oder
entfernt werden, ebenso dürfen keinerlei Schrauben oder Befestigungen des Produkts gelöst oder entfernt werden.
Eine andere Verwendung als zuvor beschrieben führt zu Beschädigungen dieses Produkts, außerdem ist dies mit
Gefahren wie z.B. Kurzschluss, Brand, elektrischer Schlag etc. verbunden.
Beachten Sie alle Sicherheits- und Montagehinweise dieser Bedienungsanleitung!
3. Symbol-Erklärungen
Das Symbol mit dem Blitz im Dreieck wird verwendet, wenn Gefahr für Ihre Gesundheit besteht, z.B.
durch elektrischen Schlag.
Das Symbol mit dem Ausrufezeichen im Dreieck weist Sie auf besondere Gefahren bei Handhabung,
Betrieb oder Bedienung hin.
Das „Hand“-Symbol steht für spezielle Tipps und Bedienhinweise.
4. Lieferumfang
• ATX-Netzteil
• Netzkabel
• Schraubensatz
• Kabelsatz
• Gummirahmen zur Verringerung von Vibrationen
• Bedienungsanleitung

5
5. Sicherheitshinweise
Bei Schäden, die durch Nichtbeachtung dieser Bedienungsanleitung verursacht werden,
erlischt der Garantieanspruch. Für Folgeschäden übernehmen wir keine Haftung!
Bei Sach- oder Personenschäden, die durch unsachgemäße Handhabung oder Nichtbeachten
der Sicherheitshinweise verursacht werden, übernehmen wir keine Haftung. In solchen Fällen
erlischt jeder Garantieanspruch!
Sehr geehrte Kundin, sehr geehrter Kunde: Die folgenden Sicherheits- und Gefahrenhinweise dienen nicht
nur zum Schutz des Gerätes, sondern auch zum Schutz Ihrer Gesundheit. Lesen Sie sich bitte die folgenden
Punkte aufmerksam durch:
• Aus Sicherheits- und Zulassungsgründen (CE) ist das eigenmächtige Umbauen und/oder Verän-
dern des Produkts nicht gestattet. Außerdem erlischt dadurch die Garantie/Gewährleistung.
• Das Produkt ist kein Spielzeug, es ist nicht für Kinder geeignet. Kinder können die Gefahren, die im
Umgang mit elektrischen Geräten bestehen, nicht einschätzen.
Lassen Sie in Anwesenheit von Kindern besondere Vorsicht walten, diese könnten versuchen,
Gegenstände durch die Gehäuseöffnungen ins Gerät zu stecken. Es besteht die Gefahr eines
lebensgefährlichen elektrischen Schlages!
• Das Produkt ist nur zum Betrieb in trockenen Innenräumen geeignet, es darf nicht feucht oder nass
werden. Dabei besteht nicht nur die Gefahr der Zerstörung des Produkts, sondern auch Lebensge-
fahr durch einen elektrischen Schlag!
• Das Netzteil ist in Schutzklasse I aufgebaut. Als Spannungsquelle darf nur eine ordnungsgemäße
Netzsteckdose in Schutzkontakt-Ausführung des öffentlichen Versorgungsnetzes verwendet wer-
den.
Das Netzteil darf nur an eine Netzspannung von 100-240V~, 47-63Hz angeschlossen werden.
Die Umschaltung zwischen den verschiedenen Eingangsspannungen erfolgt automatisch.
• Wenn das Produkt von einem kalten in einen warmen Raum gebracht wird (z.B. bei Transport), kann
Kondenswasser entstehen. Dadurch besteht Lebensgefahr durch einen elektrischen Schlag!
Lassen Sie deshalb das Produkt zuerst auf Zimmertemperatur kommen, bevor Sie es verwenden
bzw. das Netzteil mit der Netzspannung verbinden. Dies kann u.U. mehrere Stunden dauern.
• Stellen Sie keine Gefäße mit Flüssigkeiten, z.B. Eimer, Vasen oder Pflanzen, in die unmittelbare
Nähe des Produkts. Flüssigkeiten könnten ins Gehäuseinnere gelangen und dabei die elektrische
Sicherheit beeinträchtigen.
Außerdem besteht höchste Gefahr eines Brandes oder eines lebensgefährlichen elektrischen
Schlages!
Schalten Sie in einem solchen Fall die zugehörige Netzsteckdose stromlos (z.B. Sicherungs-
automat abschalten) und ziehen Sie erst jetzt das Netzkabel aus der Netzsteckdose. Das Produkt
darf danach nicht mehr betrieben werden, bringen Sie es in eine Fachwerkstatt.
• Betreiben Sie das Produkt nur in gemäßigtem Klima, nicht in tropischem Klima.
• Fassen Sie Netzteil, Computer, Netzkabel und Netzstecker niemals mit feuchten oder nassen
Händen an, Gefahr eines lebensgefährlichen elektrischen Schlages!

6
• Ziehen Sie den Netzstecker nicht am Kabel aus der Netzsteckdose; ziehen Sie ihn immer nur an den
dafür vorgesehenen Griffflächen aus der Netzsteckdose. Gleiches gilt für den Kaltgeräteanschluss.
• Knicken Sie die Kabel nicht, stellen Sie keine Gegenstände darauf ab.
• Sollte das Netzkabel Beschädigungen aufweisen, so berühren Sie das Netzkabel nicht. Schalten
Sie zuerst die zugehörige Netzsteckdose stromlos (z.B. über den zugehörigen Sicherungs-
automaten) und ziehen Sie danach den Netzstecker vorsichtig aus der Netzsteckdose. Tauschen
Sie das Netzkabel danach gegen ein Neues mit gleichen technischen Daten aus. Eine Reparatur
des beschädigten Netzkabels ist nicht zulässig! Es besteht Lebensgefahr durch einen elektrischen
Schlag!
• Lassen Sie das Verpackungsmaterial nicht achtlos liegen, dieses könnte für Kinder zu einem
gefährlichen Spielzeug werden.
• In gewerblichen Einrichtungen sind die Unfallverhütungsvorschriften des Verbandes der gewerbli-
chen Berufsgenossenschaft für elektrische Anlagen und Betriebsmittel zu beachten.
• In Schulen, Ausbildungseinrichtungen, Hobby- und Selbsthilfewerkstätten ist das Betreiben des
Produkts durch geschultes Personal verantwortlich zu überwachen.
6. Funktionsbeschreibung
Das ATX-Netzteil wandelt die Netzspannung (100-240V~, 47-63Hz) in die intern vom Computer benötigten
Gleichspannungen (+5V=, +12V=, -12V= und +3.3V=) um. Ein eingebauter Lüfter führt überschüssige Wärme, die
bei der Umwandlung der Spannung entsteht, nach außen ab.
Über den Netzschalter auf der Rückseite kann das ATX-Netzteil ein- und ausgeschaltet werden.
Der Computer startet jedoch beim Einschalten des Netzschalters noch nicht. Sowohl Netzteil als auch
das angeschlossene Mainboard bzw. der Computer befinden sich erst im sog. "Standby"-Betrieb.
Zum Start des Rechners muss der Power-Taster auf der Frontseite Ihres ATX-Gehäuses kurz gedrückt
werden. Der Taster muss über ein Kabel mit dem entsprechenden Anschluss auf Ihrem Mainboard
verbunden sein (z.B. Anschluss "ATX-Power" o.ä., siehe Anleitung zum Mainboard).
Wenn Sie Ihren Computer durch den Power-Taster ausschalten (oder das Betriebssystem den
Computer automatisch herunterfährt und ausschaltet) , liegt immer noch eine Standby-Spannung an
Ihrem Mainboard an.
Diese wird z.B. benötigt zum Einschalten des Computers über Tastatur oder Maus (sofern das BIOS
Ihres Computers diese Möglichkeit vorsieht) oder das automatische Einschalten/Hochfahren bei
einem Modem-/ISDN-Anruf/Netzwerkzugriff (abhängig von BIOS, Hard- und Software) bzw. durch
eine Fernbedienung.
Bei Eingriffen in Ihren Computer (z.B. wenn Sie eine neue Steckkarte einbauen wollen), muss deshalb
vorher das ATX-Netzteil über den auf dem ATX-Netzteil befindlichen Netzschalter ausgeschaltet und
von der Netzspannung getrennt werden, ziehen Sie zusätzlich immer den Netzstecker!
Andernfalls können Mainboard und auch weitere Komponenten beschädigt werden!

7

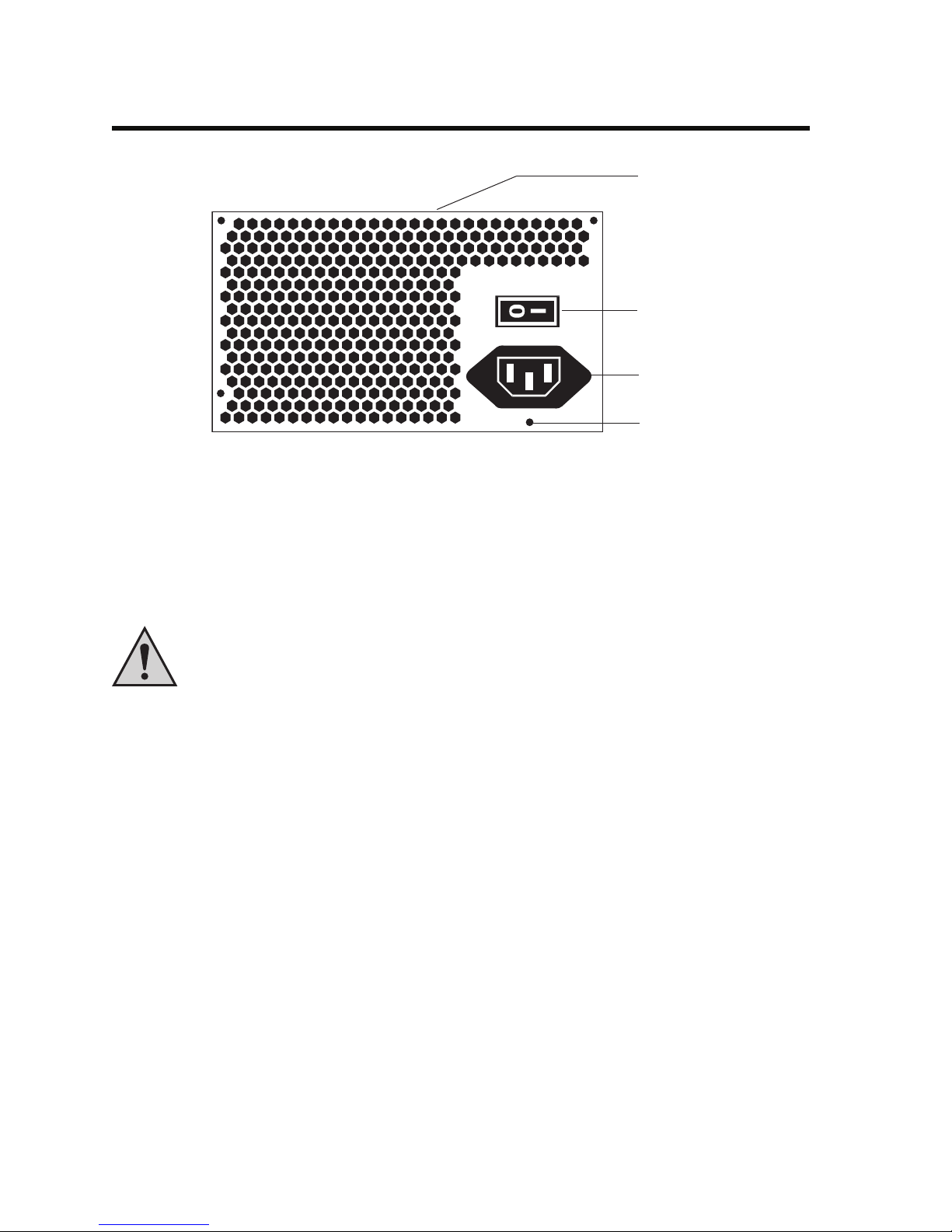

7. Bedienelemente und Anschlüsse
Möglicherweise sieht die Rückseite des gelieferten Netzteils etwas anders aus (z.B. wenn die
Anordnung von Netzbuchse und Netzschalter bei neueren Versionen des Netzteils durch den
Hersteller verändert wurde).
A Lüfter
Der Lüfter bläst Luft in das Netzteil hinein; durch die Öffnungen an der Rückseite kann diese Luft entweichen.
Verdecken Sie niemals die Lüftungsöffnungen des Netzteils, durch den Hitzestau wird das Netzteil und
die angeschlossenen Komponenten zerstört! Außerdem besteht Brandgefahr! Fassen Sie niemals mit
irgendwelchen Gegenständen in die Öffnungen des Netzteils hinein, es besteht die Gefahr eines
lebensgefährlichen elektrischen Schlages!
B Netzschalter
Mit dem Netzschalter wird das Netzteil eingeschaltet (Schalterstellung "I") oder ausgeschaltet (Schalterstellung "0").
Bitte beachten Sie dazu unbedingt Kapitel 6 dieser Bedienungsanleitung!
C Netzbuchse (Kaltgerätebuchse)
Verbinden Sie diese Buchse über das mitgelieferte Netzkabel mit der Netzspannung (Netzsteckdose).
D Schraubenlöcher
Die vier Schraubenlöcher an den äußeren Ecken des Netzteils dienen zur Befestigung des Netzteils im Computer-
gehäuse. Verwenden Sie so viele Schrauben wie möglich, durch das hohe Gewicht des Netzteils könnte es sonst
zu Beschädigungen des Computergehäuses kommen (z.B. bei Transport).
A
B
C
D

8
8. Einbau
Falls Sie keine Fachkenntnisse für den Einbau besitzen, so lassen Sie den Einbau von einer
FACHKRAFT oder einer entsprechenden Fachwerkstatt durchführen!
Durch unsachgemäßen Einbau wird sowohl das Netzteil als auch Ihr Computer und alle
angeschlossenen Geräte beschädigt. Außerdem ist dies mit Gefahren wie z.B. Kurzschluss,
elektrischem Schlag oder Brandgefahr verbunden.
Vorsicht, Lebensgefahr!
Schalten Sie den Computer, in den das Netzteil eingebaut werden soll und alle angeschlosse-
nen Geräte aus und trennen Sie alle Geräte von der Netzspannung, ziehen Sie den Netzstecker!
Das Ausschalten über den Netzschalter genügt nicht!
• Öffnen Sie das Gehäuse Ihres Computers und nehmen Sie den Gehäusedeckel vorsichtig ab.
• Falls das Netzteil als Ersatz z.B. für ein altes, defektes Netzteil dienen soll, so müssen Sie zuerst das vorhandene
Netzteil ausbauen. Entfernen Sie evtl. vorhandene Kabelbefestigungen und Kabelbinder. Lösen Sie vorsichtig
alle Verbindungsstecker für Mainboard und die eingebauten Geräte.
Halten Sie das alte Netzteil fest und entfernen Sie alle Halteschrauben des Netzteils, so dass es sich aus dem
Computergehäuse herausnehmen lässt.
• Der mitgelieferte Gummirahmen kann auf der Rückseite des Netzteils aufgesteckt werden. Dieser dient zur
Verringerung von Vibrationen, die vom Netzteil auf das Gehäuse übertragen werden.
• Die Anschlusskabel sind steckbar. Dadurch ist es möglich, nur so viele Kabel zu verwenden, wie auch zum
Anschluss der Geräte erforderlich sind. Dies verringert den "Kabelsalat" im Computergehäuse.
Das ATX-Anschlusskabel ist nicht steckbar, da es ja immer zum Anschluss an das Mainboard benötigt wird.
Außerdem werden dadurch unnötige Übergangswiderstände vermieden (im Vergleich zu anderen ATX-
Netzteilen mit steckbarem ATX-Verbindungskabel ist dies deshalb als Vorteil zu sehen).
Sortieren Sie die Anschlusskabel und schließen Sie die benötigten Kabel an die jeweiligen Buchsen an (Farben
der Buchsen und Stecker beachten!).
Die beiden 6poligen roten Buchsen (und die entsprechenden Anschlusskabel) dienen zum Anschluss an Ihre
PCIe-Grafikkarte(n).
Die vier 6poligen blauen Buchsen (und die jeweiligen Anschlusskabel) stellen die Stromversorgung für
Festplatten oder CD-/DVD-Laufwerke bereit.
Die 8polige Buchse wird über das entsprechende Kabel z.B. mit dem ATX-12V-Anschluss des Mainboards
verbunden. Der 8polige Stecker kann auch für 4polige ATX-12V-Anschlüsse benutzt werden.
• Schrauben Sie das Netzteil mit 4 Schrauben (Zollgewinde, Gewindelänge max. ca. 5mm) in Ihrem Computer-
gehäuse fest.
• Zum Abschluss sind die Geräte in Ihrem Computer (Mainboard, Festplatte usw.) mit den entsprechenden
Steckern der Anschlusskabel zu verbinden.
Je nach Mainboard hat der ATX-Stromanschluss 20 oder 24 Pins. Durch das spezielle Design des mitgelieferten
Steckers kann er für beide verwendet werden.

9
Für einen 20poligen ATX-Anschluss kann ein 4poliges Teil durch einfaches Herausschieben vom restlichen
Stecker getrennt werden (bzw. wieder seitlich aufgeschoben werden). Wird es nicht benötigt (20pol. Anschluss
am Mainboard), so darf das 4polige Teil NICHT für andere Buchsen des Mainboards verwendet werden!
Vorsicht!
Mit Gewalt läßt sich der ATX-Stecker auch verkehrt herum auf den Anschluss auf dem Mainboard
stecken! Der ATX-Stecker muss sich leicht aufstecken lassen und dann mit dem Clip an der Seite
sauber einrasten.
• Das ATX-Netzteil verfügt über einen 8poligen ATX-12V-Stecker der für viele Mainboards benötigt wird. Er dient
dazu, die +12V-Spannung zusätzlich über Extra-Leitungen ans Mainboard anzuschließen (zur Entlastung der
+12V-Leitung des ATX-Stromsteckers). Für ältere Mainboards mit 4poligem Anschluss ist der Stecker trennbar
(verwenden Sie den Stecker mit den beiden schwarz/gelben Kabeln).
Wenn Ihr Mainboard über diesen Anschluss verfügt, verbinden Sie ihn unbedingt mit diesem Stecker.
Andernfalls startet später der Computer nicht.
Verwenden Sie nicht den 4poligen Stecker, den Sie von dem breiten 24poligen ATX-Stecker
abgetrennt haben. Dieser ist anders belegt, das Mainboard wird dadurch zerstört!
• Kontrollieren Sie, ob Ihre Grafikkarte einen eigenen Stromanschluss hat (z.B. schnelle PCIe-Grafikkarten) und
verbinden Sie diesen mit einem entsprechenden Anschluss des Netzteils.
Wird dies nicht beachtet, erzeugt die Grafikkarte kein Bild.
• Verlegen Sie die Kabel im Computer sauber und geradlinig, achten Sie darauf, daß die Kabel nicht gequetscht
oder anderweitig beschädigt werden. Schützen Sie die Kabel vor den scharfen Kanten im Computergehäuse.
Achten Sie darauf, dass die Kabel nicht in einen Lüfter gelangen.
Verwenden Sie zur Fixierung der Kabel im Computergehäuse z.B. Kabelbinder.
• Kontrollieren Sie, ob der Power-Taster auf der Front Ihres ATX-Gehäuses mit dem entsprechenden Anschluss
auf dem Mainboard verbunden ist.
Das Einschalten über den Netzschalter führt nämlich nicht zum Einschalten des Computers (evtl. über
BIOS-Einstellung veränderbar)!
• Verschließen Sie das Gehäuse des Computers und verbinden Sie ihn wieder mit Ihren anderen Geräten, Kabeln
und Zubehör.
• Verbinden Sie jetzt den Computer mit der Netzspannung und schalten Sie das ATX-Netzteil über den
Netzschalter auf der Rückseite des ATX-Netzteils ein.
Der Computer startet jetzt noch nicht. Drücken Sie dazu kurz auf den Power-Taster auf der Front Ihres
ATX-Gehäuses, um den Computer einzuschalten.
• Startet Ihr Computer nicht korrekt, so schalten Sie ihn sofort aus und kontrollieren Sie sämtliche Einstellungen
und Kabelverbindungen.
Bevor Sie das Gehäuse zur Überprüfung öffnen, denken Sie daran, alle Geräte auszuschalten
und von der Netzspannung zu trennen. Das Ausschalten über den Netzschalter genügt nicht,
ziehen Sie den Netzstecker!

10
9. Handhabung
Beachten Sie sämtliche Sicherheitshinweise in dieser Bedienungsanleitung!
Der Betrieb des Produkts ist nur in trockenen Innenräumen zulässig. Der Kontakt mit Feuchtig-
keit ist unbedingt zu vermeiden!
Fassen Sie das Gerät und das Netzkabel/Stecker nicht mit feuchten oder nassen Händen an! Es
besteht die Gefahr eines lebensgefährlichen elektrischen Schlages!
• Vermeiden Sie folgende widrige Umgebungsbedingungen am Aufstellungsort oder beim Transport:
- Nässe oder zu hohe Luftfeuchtigkeit
- Extreme Kälte oder Hitze
- Direkte Sonneneinstrahlung
- Staub oder brennbare Gase, Dämpfe oder Lösungsmittel
- starke Vibrationen
- starke Magnetfelder, wie in der Nähe von Maschinen oder Lautsprechern
• Achten Sie auf eine ausreichende Belüftung des Computers/Netzteils am Aufstellungsort. Der
Computer muss so aufgestellt/platziert werden, dass eine Luftzirkulation stattfinden kann. Verdek-
ken Sie nie die Lüftungsöffnungen, decken Sie den Computer bei Betrieb niemals ab.
• Fassen Sie nicht mit irgendwelchen Gegenständen, z.B. Büroklammern, Kugelschreiber, Steck-
und Stricknadeln usw. in die Lüftungsschlitze und Geräteöffnungen.
Kinder könnten versuchen, Gegenstände (z.B. Spielzeug) in die Lüftungsschlitze, Geräteöffnungen
des ATX-Netzteils bzw. des Computers zu stecken.
Dadurch wird das ATX-Netzteil und der Computer, in den es eingebaut ist, beschädigt. Außerdem
besteht bei Berührung von elektrischen Leitungen und Anschlussstellen Lebensgefahr durch einen
elektrischen Schlag!
• Wenn das Netzteil (bzw. der Computer, in den das Netzteil eingebaut ist) von einem kalten in einen
warmen Raum gebracht wird, kann Kondenswasser entstehen.
Lassen Sie das Netzteil (und den Computer, in den das Netzteil eingebaut ist) zuerst auf
Zimmertemperatur kommen, bevor Sie es mit der Netzspannung verbinden und einschalten. Dies
kann u.U. mehrere Stunden dauern.
Andernfalls kann nicht nur das Netzteil oder der Computer zerstört werden, sondern es besteht die
Gefahr eines lebensgefährlichen elektrischen Schlages!
• Achten Sie beim Aufstellen des Computers darauf, dass keines der Kabel geknickt oder gequetscht
wird.
• Überprüfen Sie vor jedem Gebrauch das ATX-Netzteil (und den Computer) auf Beschädigungen.
Falls Sie Beschädigungen feststellen, so darf das ATX-Netzteil bzw. der Computer NICHT an die
Netzspannung angeschlossen werden! Es besteht Lebensgefahr!
• Es ist anzunehmen, dass ein gefahrloser Betrieb nicht mehr möglich ist, wenn
- das Gerät sichtbare Beschädigungen aufweist,
- das Gerät nicht mehr funktioniert und
- nach längerer Lagerung unter ungünstigen Verhältnissen oder
- nach schweren Transportbeanspruchungen.

11
• Ziehen Sie den Netzstecker nicht am Kabel aus der Netzsteckdose! Ziehen Sie immer den Stecker
an den seitlichen Griffflächen aus der Netzsteckdose. Andernfalls kann das Netzkabel beschädigt
werden, Gefahr durch elektrischen Schlag!
• Das ATX-Netzteil darf nicht geöffnet werden. Es sind keine für Sie zu wartenden Teile im Inneren
des ATX-Netzteils.
• Falls das ATX-Netzteil (bzw. der Computer, in den es eingebaut ist), über längere Zeit nicht benutzt
wird (z.B. bei Lagerung), so schalten Sie es über den Netzschalter aus und ziehen Sie zusätzlich
den Netzstecker des Netzkabels aus der Netzsteckdose.
• Wenn Sie den Computer nur über den Power-Taster auf der Front des Computergehäuses
ausschalten, so befindet sich der Computer bzw. das Netzteil im "Standby"-Modus (ähnlich einem
Fernseher).
Vor Umbauten an dem Computer (z.B. beim Einbau einer Steckkarte) muss deshalb der Computer
von der Netzspannung getrennt werden. Schalten Sie das ATX-Netzteil über den Netzschalter aus
und trennen Sie es von der Netzspannung, ziehen Sie den Netzstecker.
• Das ATX-Netzteil hat im "Standby"-Modus eine (wenn auch geringe) Leistungsaufnahme. Eine
leichte Erwärmung ist deshalb normal.
Pro Monat können im "Standby"-Modus einige kWh (Kilowattstunden) zusammen kommen. Je nach
Strompreis bedeutet dies Kosten von vielleicht 1-2 Euro pro Monat, die leicht eingespart werden
können: Einfach das ATX-Netzteil über den Netzschalter ausschalten, wenn der Computer nicht
benötigt wird.
Dies gilt selbstverständlich auch für andere Produkte ohne eigenen Netzschalter, z.B. TFT-
Monitore, Computerlautsprecher usw.
10. Wartung und Reinigung
Es sind keine für Sie zu wartenden Teile in dem ATX-Netzteil, öffnen Sie es deshalb niemals. Eine
Wartung oder Reparatur und ein damit verbundenes Öffnen des ATX-Netzteils darf nur von einem
Fachmann oder einer Fachwerkstatt durchgeführt werden.
Die im ATX-Netzteil eingebaute Gerätesicherung ist nur mit Spezialwerkzeug auszutauschen. Versu-
chen Sie deshalb nicht, die Sicherung selbst auszuwechseln; überlassen Sie dies einem Fachmann
bzw. einer Fachwerkstatt.
Durch den Lüfter, der im ATX-Netzteil eingebaut ist, wird im Laufe der Zeit je nach Aufstellungsort des Computers
mehr oder weniger Staub eingesaugt, der sich im Netzteil und auf den Lüfterschaufeln absetzt. Dieser Staub kann
von außen mittels einem Staubsauger abgesaugt werden.
Trennen Sie das ATX-Netzteil vorher von der Netzspannung, ziehen Sie den Netzstecker!
Zur Reinigung der Außenseite des ATX-Netzteils genügt ein sauberes, trockenes und weiches Tuch.

12
Problem
Keine Funktion
Lösungshilfe
Ist das ATX-Netzteil eingeschaltet?
Ist das Netzkabel auf beiden Seiten korrekt eingesteckt?
Ist die Netzsteckdose funktionsfähig?
Sind alle Verbindungen der Komponenten im Inneren des Computers
korrekt (z.B. ATX-Stecker, 4poliger ATX-12V-Stecker)? Wenn das
Festplattenkabel verdreht aufgesteckt wird, könnte der Computer we-
gen einem Kurzschluss nicht starten, das ATX-Netzteil läuft nicht an!
Manche Mainboards starten nicht, wenn der CPU-Lüfter nicht oder zu
langsam dreht (z.B. CPU-Lüfter mit Temperatursensor oder mit geringer
Drehzahl zur Geräuschsenkung).
Rechner startet beim Ein-
schalten des Netzteils nicht
Beim Einschalten des ATX-Netzteils (über den Netzschalter auf der
Rückseite des ATX-Netzteils) liegt nur die Standby-Spannung am
Mainboard an.
Erst der kurze Druck auf den Power-Taster auf der Vorderseite Ihres
Computergehäuses schaltet das ATX-Netzteil ein (sofern der Power-
Taster mit dem entsprechenden Anschluss Ihres Mainboards verbunden
ist).
Kontrollieren Sie deshalb die korrekte Verbindung von Power-Taster mit
dem Mainboard.

11. Entsorgung
Elektrische und elektronische Produkte dürfen nicht in den Hausmüll.
Entsorgen Sie das Produkt am Ende seiner Lebensdauer gemäß den geltenden gesetzlichen
Vorschriften.
12. Behebung von Störungen
Mit dem ATX-Netzteil haben Sie ein Produkt erworben, welches nach dem Stand der Technik gebaut wurde und
betriebssicher ist. Dennoch kann es zu Problemen und Störungen kommen. Deshalb möchten wir Ihnen hier
beschreiben, wie Sie mögliche Störungen beheben können.
Beachten Sie unbedingt sämtliche Sicherheitshinweise dieser Bedienungsanleitung!

13
13. Technische Daten
• Betrieb an der Netzspannung, 100-240V~, 47-63Hz, automatische Anpassung durch das Netzteil
• Ausgangsspannungen und Ausgangsströme (siehe auch Aufdruck auf dem Netzteil):
+3.3V= 30A
+5V= 28A
+12V1= 18A
+12V2= 18A
+12V3= 18A
+12V4= 18A
-12V= 0.8A
+5V= Standby 2.5A
Das Netzteil verfügt über vier voneinander getrennte +12V=-Ausgänge. Dies soll die gegenseitige
Beeinflussung durch hohe Lastströme verhindern.
Der Gesamtstrom auf den vier 12V=-Ausgängen darf dabei 60A nicht überschreiten.
Die Gesamtleistung auf den +3.3V- und +5V-Zweigen darf 180W nicht überschreiten.
Die gesamte Ausgangsleistung darf 750W nicht überschreiten.
Bei dem Netzteil fehlt die bei früheren Netzteilen vorhandene Spannung "-5V" (im breiten ATX-Stecker
fehlt an der entsprechenden Stelle ein Anschluss/Kabel). Da diese Spannung von aktuellen Kompo-
nenten nicht benötigt wird, hat dies keine weiteren Auswirkungen.
Bei neueren Versionen des Netzteils ist es möglich, dass der Hersteller die Höhe der Ausgangsströme
verändert hat. Beachten Sie den Aufdruck auf dem Typenschild des Netzteils.
• Das Netzteil verfügt über Anschlussbuchsen, die über die mitgelieferten Kabel mit den entsprechenden Geräten
(z.B. Festplatte, DVD-Brenner, Grafikkarte) verbunden werden können.
• Netzschalter auf Geräterückseite
• Aktive PFC (Power-Factor-Correction)

14
14. Anschlussbelegungen der Stecker
a) ATX-Stecker (für Mainboard)
Die Farben einzelner Leitungen (z.B. PS ON und Power OK) könnten evtl. abweichen.
Eine Anschlussbuchse ist nicht belegt (das Kabel fehlt). Hier lag bei früheren Netzteilen die heute nicht
mehr erforderliche Spannung "-5V" an.
Ein vierpoliger Teil des Steckers kann abgetrennt werden, damit das Netzteil auch mit Mainboards mit
nur 20poligem ATX-Anschluss verwendet werden kann.
Der dann übrig bleibende 4polige Anschluss darf aber nirgendwo verwendet werden!
GND (schwarz) +3.3V= (orange)
+5V= (rot) +12V= (gelb)
+5V= (rot) +12V= (gelb)
+5V= (rot) +5V= Standby (violett)
(nicht belegt) Power OK (grau)
GND (Schwarz) GND (Schwarz)
GND (Schwarz) +5V= (rot)
GND (Schwarz) GND (Schwarz)
PS ON (grün) +5V= (rot)
GND (Schwarz) GND (Schwarz)
-12V= (blau) +3.3V= (orange)
+3.3V= (orange) +3.3V= (orange)
b) 5.25"-Stecker (z.B. für 3.5"-Festplatten, CD-/DVD-Laufwerke)
+5V= (rot)
GND (Schwarz)
GND (Schwarz)
+12V= (gelb)

15
c) 3.5"-Stecker (z.B. für 3.5"-Diskettenlaufwerk)
+12V= (gelb)
GND (Schwarz)
GND (Schwarz)
+5V= (rot)
d) 8poliger ATX-12V-Stecker (trennbar)
+12V (gelb) GND (schwarz)
+12V (gelb) GND (schwarz)
+12V (gelb/schwarz) GND (schwarz)
+12V (gelb/schwarz) GND (schwarz)
e) 6poliger PCIe-Stecker, rot (für PCIe-Grafikkarten)
GND (schwarz) +12V (gelb)
GND (schwarz) +12V (gelb)
GND (schwarz) +12V (gelb)
f) SATA-Stromstecker (für SATA-Festplatten und -laufwerke)
+12V= (gelb)
GND (Schwarz)
+5V= (rot)
GND (Schwarz)
+3.3V= (orange)
Da die Kontaktleisten im SATA-Stecker nicht für hohe Ströme geeignet sind, werden die fünf
Anschlusskabel auf mehrere Kontakte aufgeteilt.

16
15. Tipps & Hinweise
• Das Netzteil ist nach dem Ausschalten über den Power-Taster Ihres ATX-Gehäuses im "Standby"-Modus. Es ist
also nicht von der Netzspannung getrennt! Ähnlich funktioniert z.B. auch ein Fernseher, den Sie mit der
Fernbedienung in den "Standby"-Modus versetzen können.
Das ATX-Netzteil "verbraucht" in diesem "Standby"-Modus immer noch Strom. Um Energie zu sparen, sollten
Sie das ATX-Netzteil deshalb über den Netzschalter ausschalten, wenn Sie Ihren Computer nicht benötigen.
Gleiches gilt selbstverständlich auch für alle anderen Geräte, die an dem Computer angeschlossen sind, z.B.
Monitor, Scanner, Lautsprecher usw.
Die Standby-Leistungsaufnahme eines kompletten Computersystems kann leicht 50W erreichen.
Bereits nach einem Tag ist eine Kilowattstunde (1 kWh) sinnlos "verbraucht" und in Wärme umgewan-
delt worden.
Die Anschaffung einer Steckdosenleiste mit Ein-/Ausschalter kann sich deshalb sehr schnell bezahlt machen.
Das gemeinsame Einschalten aller Verbraucher (Computer, Monitor, Drucker usw.) führt möglicher-
weise dazu, dass der Sicherungsautomat des zugehörigen Stromkreises auslöst, da der Einschalt-
strom aller Geräte zu hoch ist. Falls dies bei Ihnen auftritt, schalten Sie zuerst den Schalter der
Steckdosenleiste ein und anschließend nacheinander die einzelnen Geräte.
Beim Ausschalten gehen Sie umgekehrt vor, zuerst Geräte ausschalten und danach die Steckdosen-
leiste.
Es gibt auch sog. "Power-Manager", die das bequeme Ein-/Ausschalten einzelner Steckdosen über Schalter an
der Frontseite erlauben. Solche "Power-Manager" lassen sich z.B. unter dem Monitor platzieren.
Tintenstrahldrucker müssen zuerst über den Ein-/Ausschalter des Druckers ausgeschaltet werden,
bevor die Netzspannung z.B. über die Steckdosenleiste abgeschaltet wird. Andernfalls kann der
Drucker den Druckkopf nicht in eine Parkposition bringen, die Düsen des Druckkopfs könnten
austrocknen!
Manche Drucker sollten immer an der Netzspannung angeschlossen bleiben, da sie sonst bei
Rückkehr der Netzspannung (also beim Einschalten über die Steckdosenleiste) einen zusätzlichen
Reinigungsvorgang durchführen. Die Kosten für diesen sinnlosen Tintenverbrauch übersteigen die
Stromeinsparung.
• Falls Ihr Mainboard über den 4- oder 8poligen ATX2.0-Anschluss für die +12V-Spannung verfügt (z.B. auf fast
allen Mainboards für aktuelle Prozessoren zu finden), so verbinden Sie ihn mit dem entsprechenden Anschluss
des ATX-Netzteils. Der 8polige ATX12V-Stecker ist trennbar.
• Für Mainboards mit 20poligem ATX-Stecker ist der 4polige Teilstecker vom 24poligen ATX-Stromstecker zu
trennen, schieben Sie ihn dazu einfach heraus.
Der abgetrennte 4polige Teilstecker darf nicht für andere Anschlüsse z.B. am Mainboard verwendet
werden, lassen Sie ihn einfach seitlich am Kabel hängen oder sichern Sie ihn mit einem Kabelbinder.

17
Table of Contents
Page
1. Introduction ................................................................................................................................................... 18
2. Prescribed use .............................................................................................................................................. 19
3. Symbol Explanation ...................................................................................................................................... 19
4. Scope of Delivery .......................................................................................................................................... 19
5. Safety Instructions ........................................................................................................................................ 20
6. Functional description .................................................................................................................................. 21
7. Controls and Connections ............................................................................................................................ 22
8. Installation ..................................................................................................................................................... 23
9. Handling ........................................................................................................................................................ 25
10. Maintenance and Cleaning .......................................................................................................................... 26
11. Disposal ......................................................................................................................................................... 27
12. Troubleshooting ............................................................................................................................................ 27
13. Technical specifications ............................................................................................................................... 28
14. Terminal assignment of plugs ...................................................................................................................... 29
a) ATX plug ................................................................................................................................................ 29
b) 5.25" plug .............................................................................................................................................. 29
c) 3.5" plug ................................................................................................................................................ 30
d) 8-pin ATX 12V plug .............................................................................................................................. 30
e) 6-pin PCIe plug ..................................................................................................................................... 30
f) SATA mains plug .................................................................................................................................. 30
15. Tips and Notes .............................................................................................................................................. 31


18
1. Introduction
Dear customer,
Thank you for purchasing this product.
This product meets the requirements of the current European and national guidelines. We kindly request the user
to observe the safety instructions and warnings contained in this operating manual to ensure safe operation.
This operating manual belongs to this product. It contains important information specific to its operation and
maintenance. Please take this into consideration when you pass the product on to third parties. Keep these operating
instructions for future reference!
All company names and product designations contained herein are trademarks of the respective owners.
All rights are reserved.
For more inquiries, contact or consult our technical advisory service:
Germany: Tel. no.: +49 9604 / 40 88 80
Fax. no.: +49 9604 / 40 88 48
e-mail: [email protected]
Mon. to Thur. 8.00am to 4.30pm
Fri. 8.00am to 2.00pm

19
2. Prescribed use
The ATX power supply unit supplies power to components such as mainboards, hard disks, DVD writers etc. The
ATX power supply unit is to be mounted and operated in an appropriate computer housing.
The product must not get damp or wet. No part of the product must be modified or rebuilt. The housing must not be
opened! The adhesive labels on the product must not be damaged or removed. Furthermore, screws or mounting
parts of the product must not be loosened or removed.
Any use other than the one described above damages the product. Moreover, this involves dangers such as e.g.
short-circuit, fire, electric shock, etc.
Please take note of all safety instructions and installation notes in these operating instructions!
3. Symbol Explanation
Theflash iconin atriangle isusedtoalertyou topotential personalinjury hazardssuchaselectric shock.
The icon with the exclamation mark in a triangle points towards particular dangers associated with the
handling, function or operation.
The ”hand” icon indicates special tips and notes on operation.
4. Scope of Delivery
• ATX power supply unit
• Power cord
• Set of screws
• Cable set
• Rubber frame to reduce vibrations
• Operating manual

20
5. Safety Instructions
In the case of damages which are caused due to failure to observe these operating instructions,
the guarantee will expire. We neither assume liability for consequential damages!
Nor do we assume liability for damage to property or personal injury, caused by improper use
or the failure to observe the safety instructions. The guarantee will expire in any such case!
Dear customer, The safety instructions and danger warnings below are not only for the protection of the
device but also to protect your well being. Please read carefully through the following points:
• The unauthorized conversion and/or modification of the product is inadmissible because of safety
and approval reasons (CE). Furthermore, the guarantee/warrantee would also expire in such a case.
• The product is not a toy and should be kept out of reach of children! Children cannot assess the
dangers involved when dealing with electric devices.
Be especially careful if children are around, as they could try to put objects through the openings of
the housing into the device! There is danger of a lethal electric shock.
• Theproduct is intended for use indryindoors, it must not get damporwet! This would not only destroy
the product but it also represents a deadly peril through an electric shock!
• The structure of the power supply unit complies with safety class I. As a voltage source only a proper
power socket, with a protective earth ground, of the public power supply system may be used.
The power supply unit must be connected to a mains voltage of 100-240V~, 47-63Hz only.
Switching between the different input voltages is effected automatically.
• When the product is brought from a cold into a warm room (e.g. during transport) condensation may
form. There is the risk of a life-threatening electric shock!
This is why you should always let the product get to room temperature before you use it or connect
the plug-in power supply with the mains voltage. This can sometimes take several hours.
• Do not place any containers with liquid, e.g. buckets, vases or plants in the immediate proximity of
the product. Liquid could get inside the housing and impair electrical safety.
There is furthermore a high risk of fire or of a life-threatening electric shock.
If this is the case, de-energize the corresponding socket (e.g. switch off circuit breaker) and only then
pull the power cord from the socket. Afterwards, the product must no longer be used, bring it to a
specialist workshop.
• Use the device only in moderate climate regions and not in tropical climate.
• Never touch the power supply, computer, power cord and the mains plug when your hands are damp
or wet. Danger of a life-threatening electric shock!
• Do not disconnect the mains plug from the mains socket by pulling the cable. Always disconnect it
from the mains socket by taking it at the provided gripping areas. The same is the case for the
connection of the low power device.
• Do not bend the cables and do not place objects on them.
