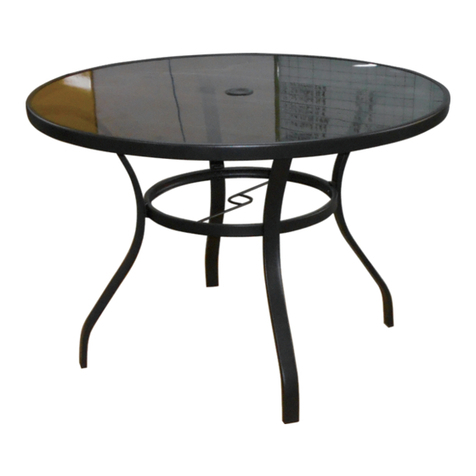

Courtyard Creations TGS66PW User manual

335
3
2
2
1
3
PAGE 1 OF 2
V-3 COURTYARD CREATIONS INC.
STOP DON’T RETURN TO STORE!
FIGURE 1
Step 1:
Place the table top (#1) onto a non–abrasive surface,
such as a carpet, with its underside facing upwards.
Insert the legs (#3) and the supports (#2) into the plastic
holders attached on the underside of the table top (#1)
rim. Fasten them together by using screws (#5).
See Figure 1.
You will need the following tools:
- Phillips Screwdriver (Not included)
- Hex.Key Wrench (See part #7)
- Hex.Key Wrench (See part #8)
HEX.KEY WRENCH 4MM
BOLT M6*25
SCREW ST4.2*12
CENTER
CONNECTOR WITH RING
LEG
SUPPORT
TABLE TOP
17KAA0101----Y4
17C40A0709001YX
17C17A0403001YX
62TGS66PWY101
TGS66PW-CS03
TGS66PW-CS02
TGS66PW-CS01
1
12
6
7
8
6
5
1
4
2
1
4
3
1
2
Q’TYMATERIAL CODE PART
PART
NO. Q’TYMATERIAL CODE PART
PART
NO.
PARTS LIST
ASSEMBLY INSTRUCTIONS
ATTENTION: THIS PRODUCT IS NOT FOR COMMERCIAL USE
INTENDED FOR RESIDENTIAL USE ONLY.
TGS66PW
!
!
!
!
!
!
!
Use the correct bolts as indicated. Do not tighten any of the bolts until the table is completely assembled.
Do not sit or stand on this table.
A weighted umbrella base must be used when using an umbrella with this table.
Do not discard of any of the packaging until you have checked that you have all of the parts and
fittings required.
Keep children away during assembly. This item contains small parts that can be swallowed by
children. Children should always be under direct adult supervision while using this product.
Retain these assembly instructions for future reference.
Quote the following FQC NO. when contacting the service center.
SERVICE CENTER TOLL FREE NO.
TEL: [phone]
FAX: [phone]
HEX.KEY WRENCH 10MM
1
17KAC3101----Y3

FIGURE 3FIGURE 2
Cleaning and Maintenance
• Wash frame parts with mild soap and water, rinse thoroughly, and dry completely. Do not use bleach, acid, or
other solvents on the frame parts.
• Wash glass with mild soap and water, rinse thoroughly, and dry completely.
• Inspect and tighten all bolts and fasteners on a regular basis to ensure the proper performance and safety of
your table.
• When moving the table, remove the umbrella and lift. Do not drag this table.
• We recommend the use of furniture covers when not in use.
• In order to prolong the life and beauty of your table, we recommend that it be stored in a dry and protected
area during off season periods.
• Tempered glass has been used for increased strength and safety of your table. However, during windy
conditions the umbrella should be lowered and/or removed.
Note:
To use an umbrella with this table, remove the plastic
center plug and put the umbrella pole through the
table top and center connector ring.
Step 3:
Turn the table to its upright position. See Figure 3.
Step 2:
Fasten the center connector with ring (#4) to the middle
of the legs (#3) and the supports (#2) by using bolts
(#6). Make sure that all of the bolts have been tightened
completely. See Figure 2.
PAGE 2 OF 2
STOP DON’T RETURN TO STORE!
333
3
2
4
6
6
6
6
2
The store where you made your purchase
does not stock parts for this item.
If you need parts,
whether they are missing or damaged,
STOP!
Missing A Part?
No Need To Go Back To
The Store
Call us between 9:00 AM and 4:30 PM
Eastern Time Monday through Friday
For further assistance,
please visit us at
[email protected]
Call Toll Free:
TEL: [phone]
FAX: [phone]
READ THESE INSTRUCTIONS COMPLETELY BEFORE STARTING ASSEMBLY
SEPARATE AND IDENTIFY ALL PARTS, MAKING SURE THAT YOU
HAVE ALL OF THEPARTSLISTED.
IF YOU DO NOTLOCATE ALL OF THE PARTS LISTED, INSPECT THE
PACKING MATERIAL FOR SMALL PARTSTHAT MAYHAVEBECOME
SEPARATED DURING SHIPMENT.
IF YOU EXPERIENCEANY DIFFICULTY DURING ASSEMBLYOR IF ANY
PARTS ARE MISSING OR DAMAGED,CALL THE HELP LINE AT
1-877-539-7436 BEFORERETURNING THIS ITEM TO THE STORE.
PROVIDE THEFOLLOWING INFORMATION WHEN CALLING:
1-MODEL NUMBER OF THEPRODUCT.
2-PARTNUMBER AND MATERIAL CODE OF THE PARTFROM THE PARTS
LIST.
MOST PROBLEMS CAN BERESOLVED WITHOUT RETURNING THIS
PRODUCT TO THERETAILER.
Warranty
• This product is covered by Courtyard Creations Inc. 3 years limited warranty.
• Proof of purchase (dated register receipt) is required for warranty claims.
• It remains the customer’s responsibility for freight and packing charges to and from the service center.
V-3

335
3
2
2
1
3
PÁGINA 1 DE 2 COURTYARD CREATIONS INC.
ALTO ¡NO DEVUELVA ESTE PRODUCTO A LA TIENDA!
FIGURA 1
Paso 1:
Coloque la superficie de la mesa (#1) sobre una
superficie no abrasiva, tal como una alfombra con la
parte inferior hacia arriba. Inserte las piernas (#3) y
los soportes (#2) con los soportes plásticos en la llanta
de la superficie (#1) de mesa. Los fija por medio de los
tornillos (#5). Véase la Figura 1.
Necesitará las herramientas siguientes:
- Destornillador Phillips (No Incluido)
- Llave hexagonal (Véase la Parte #7)
- Llave hexagonal (Véase la Parte #8)
LLAVE HEXAGONAL 4MM
PERNO M6*25
TORNILLO ST4.2*12
CONECTADOR
CENTRAL CON ANILLO
PIERNA
SOPORTE
TABLERO DE MESA
17KAA0101----Y4
17C40A0709001YX
17C17A0403001YX
62TGS66PWY101
TGS66PW-CS03
TGS66PW-CS02
TGS66PW-CS01
1
12
6
7
8
6
5
1
4
2
1
4
3
1
2
CANT
-IDAD
CÓDIGO DE
MATERIAL PARTE
NO.DE
PIEZA
CANT
-IDAD
CÓDIGO DE
MATERIAL PARTE
NO.DE
PIEZA
LISTA DE PIEZAS
INSTRUCCIONES PARA EL MONTAJE
ATENCIÓN: ESTE PRODUCTO NO SE UTILIZA PARA FINES
COMERCIALES, SOLO PARA USO RESIDENCIAL.
TGS66PW
!
!
!
!
!
!
!
Utilice los tornillos adecuados según lo indicado. No apretar cualquiera de los tornillos hasta que la mesa
esté completamente ensamblada.
No se siente ni se pare en esta mesa.
Una base de sombrilla ponderada debe ser utilizado cuando se usa una sombrilla con esta mesa.
No abandone cualquiera de los embalajes hasta que haya comprobado que usted tiene todas las
piezas y los accesorios necesarios.
Mantenga alejados a los niños durante el montaje. Este artículo contiene piezas pequeñas que pueden
ser tragadas por los niños. Los niños siempre deben estar bajo la supervisión directa de un adulto
durante el uso de este producto.
Conserve las instrucciones de montaje para referencia futura.
Siga el siguiente FQC NO. cuando se comunique con el centro de servicio.
EL TELEFONO GRATUITO DEL CENTRO DE SERVICIO
TEL: [phone]
FAX: [phone]
V-3
LLAVE HEXAGONAL 10MM
1
17KAC3101----Y3

FIGURA 3FIGURA 2
Limpieza y Mantenimiento
• Lave las partes del bastidor con agua y jabón suave, enjuague bien, y seque el bastidor por completo. No
utilice lejía, ácido, ni otros disolventes en las partes del bastidor.
• Lave el vidrio con agua y jabón suave, enjuague bien y seque completamente.
• Revise y apriete todos los pernos y sujetadores sobre una base regular para asegurar el correcto
funcionamiento y seguridad de su mesa.
• Cuando mueve la mesa, quite la sombrilla y levántela. No arrastre esta tabla.
• Le recomendamos utilizar la cubierta de mueble cuando no esté en uso.
• Con el fin de prolongar la vida y la belleza de su mesa, recomendamos que se almacenará en un lugar seco
y protegida durante los períodos de temporada baja.
• El vidrio templado se ha utilizado para aumentar la fuerza y a seguridad de su mesa. Sin embargo, durante
condiciones de viento la sombrilla se debe ser reducida y/o eliminada.
Nota:
Para utilizar una sombrilla con esta mesa, quite el
tapón central de plástico y coloque el poste de la
sombrilla a través del tablero de mesa y anillo de
conectador central.
Paso 3:
Gire la mesa a su posición vertical. Véase la Figura 3.
Paso 2:
Fija el conector central con el anillo (#4) a la mitad de
las patas (#3) y los soportes (#2) mediante el los
pernos (#6). Asegúrese de que todos los tornillos
se han apretado completamente. Vea la Figura 2.
PÁGINA 2 DE 2
333
3
2
4
6
6
6
6
2
ALTO ¡NO DEVUELVA ESTE PRODUCTO A LA TIENDA!
Garantía
• Este producto está cubierto por una garantía limitada de tres años con Courtyard Creations Inc.
• Para cualquier reclamación de la garantía es necesario presentar el comprobante de compra (recibo de caja
registradora con fecha).
• El cliente será responsable por los cargos de empaque y envío a y desde el centro de servicio.
La tienda donde adquirió este artículo no tiene partes
sueltas en existencia.
Si necesita alguna pieza,
ya sea por extravío o daño,
¡ALTO!
¿Le falta alguna pieza?
No es necesario que regrese
a la tienda
Lo atenderemos de 9:00 am a 4:30 pm,
hora del Este, de lunes a viernes
Si requiere más ayuda,
escríbanos a
[email protected]
llame sin costo al:
TEL.: [phone]
FAX: [phone]
LEA ESTAS INSTRUCCIONES COMPLETAMENTE ANTES DE EMPEZAR EL ARMADO
SEPARE E IDENTIFIQUE TODAS LAS PARTES Y ASEGÚRESE DE QUE
TENGA TODAS LAS PARTES DE LA LISTA.
SI NO ENCUENTRA TODAS LAS PARTES DE LA LISTA, REVISE EL
MATERIAL DE EMPAQUE. LAS PARTES PEQUEÑAS A VECES SE
SEPARAN DURANTE EL TRASLADO.
SI TIENE DIFICULTADES PARA ENSAMBLAR EL PRODUCTO O SI
ALGUNA PIEZA ESTÁ DAÑADA O FALTA, LLAME A LA LÍNEA DE
AYUDA AL 1-877-539-7436 ANTES DE DEVOLVER EL PRODUCTO A
LA TIENDA.
CUANDO LLAME, PROPORCIONE LA SIGUIENTE INFORMACIÓN:
1-NÚMERO DE MODELO DEL PRODUCTO
2-NÚMERO DE PARTE Y CÓDIGO DE MATERIAL SEGÚN LA LISTA DE
PARTES
LA MAYORÍA DE LOS PROBLEMAS PUEDEN RESOLVERSE SIN
NECESIDAD DE DEVOLVER EL PRODUCTO A LA TIENDA.
V-3
