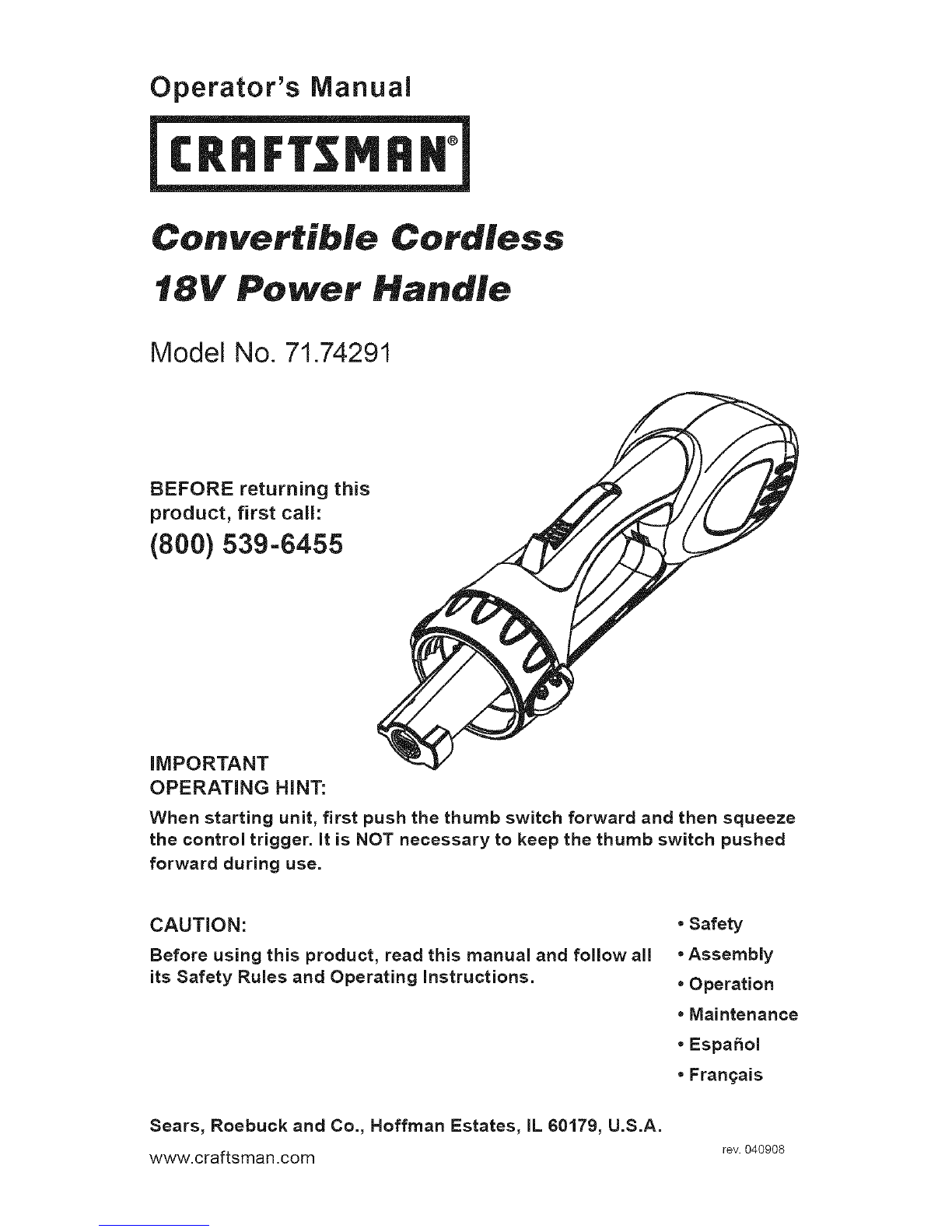

Operator's Manual
Convertible Cordless
18V Power Handle
Model No. 71.74291
BEFORE returning this
product, first call:
[phone]
IMPORTANT
OPERATING HINT:
When starting unit, first push the thumb switch forward and then squeeze
the control trigger. It is NOT necessary to keep the thumb switch pushed
forward during use.
CAUTION:
Before using this product, read this manual and follow all
its Safety Rules and Operating Instructions.
Sears, Roebuck and Co., Hoffman Estates, IL 60179, U.S.A.
www.craftsman.com
.Safety
.Assembly
. Operation
. Maintenance
. EspaSol
.Fran_ais
rev. 040908

Warranty ..................................................................................................... 2
Safety Instructions ..................................................................................... 2
Operation ................................................................................................... 4
Maintenance ............................................................................................... 8
Storage ....................................................................................................... 8
Accessories ................................................................................................ 8
Service ....................................................................................................... 9
Espa_ot .................................................................................................... 10
Fran(_ais.................................................................................................... 19
Craftsman One Year Full Warranty
If this Craftsman product fails due to manufacturer's defects within one
year from the date of purchase, return it to any Sears store or other
Craftsman outlet in the United States for free replacement.
This warranty applies for only 90 days if this product is ever used for
commercial or rental purposes.
This warranty gives you specific legal rights, and you may also have other
rights which vary from state to state.
Sears, Roebuck and Co., Hoffman Estates, IL 60179
READ ALL INSTRUCTIONS
A = O
WARNING: Some dust created by
using power tools contains chemicals
known to the state of California to
cause cancer and birth defects or
other reproductive harm.
WARNING TO CALIFORNIA
RESIDENTS: Handling the cord on
this units (or cords with accessories
sold for this product) will expose you
to lead, a chemical known to the State
of California to cause cancer, and birth
defects or other reproductive harm.
Please wash hands after handling the
cord.
CRAFTSMAN CONVERTIBLE
CORDLESS 18V TOOL SYSTEM
This product is for use only with the
Craftsman Convertible Cordless 18V
Tool System. Do not use the tool
attachments with any other system
or power source, and do not use any
tool attachment on the power handle
that is not intended for use with this
system.
WARNING: When using this tool,
basic safety precautions should

alwaysbefollowedtoreducetherisk
offire,electricshock,andpersonal
injury,includingthefollowing:
Toreduceriskofinjury:
Beforeanyuse,besureeveryone
usingthiselectricproductreadsand
understandsallsafetyandoperation
instructionscontainedinthismanual.
Savetheseinstructionsandreview
frequentlypriortouse.Storeinwalt
chargerslot.
AVOIDDANGEROUS
ENVIRONMENTS and weather
conditions when using this tool.
KEEP CHILDREN AWAY - All
visitors should be kept at a safe
distance from work area.
STORE IDLE UNIT INDOORS - When
not in use, the unit should be stored
indoors in a dry location - out of reach
of children.
DON'T FORCE THE TOOL - It will do
the job better and with tess likelihood
of a risk of injury at the rate for which it
was designed.
USE RIGHT TOOL - Do not use the
tool for any job except that for which it
is intended.
WARNING: KEEP HANDS AND ALL
BODY PARTS AWAY from the blades.
The blade edges are sharp and can
cause injury even when the toot is
OFF.
DRESS PROPERLY - Do not wear
loose clothing or jewelry. They can
be caught in moving parts. Use of
gloves and substantial footwear is
recommended when working out-
doors. Wear protective hair covering to
contain long hair.
DON'T OVERREACH - Maintain
proper footing and balance at all
times. Use both hands to operate unit
safely.
USE SAFETY GLASSES - Always
wear proper eye protection, and use a
face or dust mask if operation is dusty.
MAINTAIN UNIT WITH CARE - Keep
the unit clean for best performance
and to reduce the risk of injury. Follow
instructions for service. Keep handles
dry, clean, and free from oil and
grease.
UNINTENTIONAL STARTING -
Don't carry any tool while holding the
switch area. The unit is shipped partly
charged, and may start inadvertently if
not handled properly.
CHECK DAMAGED PARTS - If any
component of the system experiences
a hard impact, check that no parts
were damaged and verify that the
unit operates properly. Check for
misalignment or bending of moving
parts, breakage of parts, and any
other condition that may affect
operation. A part that is damaged
should be properly repaired or re-
placed by an authorized service
center.
STAY ALERT - Watch what you are
doing. Use common sense. Do not
operate the tool when you are tired.
DON'T GRASP THE EXPOSED
CUTTING BLADES of the hedge
trimmer or pole saw when picking up
or holding the unit. Do not attempt to
remove cut material nor hold material
to be cut when blades are moving.
Make sure the unit's switch is off and
the battery pack is removed before
clearing jammed material from blades.
DON'T GRASP MOVING LINE of the
line trimmer. Do not attempt to remove
cut material or hold material to be cut
when the line is moving. Make sure
the unit's switch is off and the battery
pack is removed before clearing or
changing line.
ATTACH LINE GUARD ON LINE
TRIMMER ATTACHMENT - Before
use, attach the line guard correctly.

Seeinstructionsonhowtoattachline
guardintheOperationsectionofthe
linetrimmermanual.Failuretoattach
thelineguardmayposeariskof
injury,maycausemotordamageand
willvoidthewarranty.
USEAHARDHAT-Alwaysweara
hardhatwhencuttingbranchesover-
headwiththepolesawtoreducethe
riskofinjuryfromfallingbranches.
READANDFOLLOWALLSAFETY
WARNINGprintedinthevarioustool
attachmentmanuals.
Toreduceriskwhenhandlingthe
battery:
DONOTdisposeofthebatteryina
fire.Thecellsmayexplode.Check
withlocalcodeforpossiblespecial
disposalinstructions.
DONOTopenormutilatethebattery.
Releasedelectrolyteiscorrosiveand
maycausedamagetotheeyesor
skin.Itmaybetoxicifswallowed.
EXERCISECAREinhandling
batteriesinordernottoshortthe
batterywithconductingmaterials
suchasrings,braceletsandkeys.The
batteryorconductormayoverheat
andcauseburns.
Toreduceriskwhenusingcharger:
DONOTusechargeroutdoorsorin
wetconditions;useinsideonly.
DONOTchargetheunitwhenthe
temperatureisbelow+40Forabove
+120F.Itmaylessentheservicelife
ofthebattery.
Thisunitanditschargeraredesigned
toworktogether.DONOTchargethe
batterywithanyotherchargerandDO
NOTusethischargerwithanyother
yardtoolorbattery.
Thechargerisdesignedtooperateon
120volts.DONOTattempttouseitat
anyothervoltage.
Storetheseinstructionsbyfoldingin
halfandslidingintotheslotintheback
ofthewaltchargingrack.
SAVE THESE INSTRUCTIONS
e" =_ ®
CHARGE BATTERY PRIOR TO
USE - The battery does not come
fully charged when purchased. Before
using the unit, the battery must be
charged. Before charging the battery,
read safety and charging instructions.
PROPER RUN TIME AND
PERFORMANCE can only be
obtained with a fully charged battery.
CHARGE TIME - Charging for
approximately 1hour is sufficient to
replenish the battery to afull charge.
Initial use, long periods of inactivity, or
storage at extreme temperatures may
require extended charge time.
WALL CHARGE BRACKET - Before
charging the unit, make sure the
charge bracket is securely attached to
the walt; attach with screws to a wall
stud. The use of wall board anchors is
NOT recommended.
To Charge Battery:
1. Plug the charger into a 120 Volt AC
outlet.
2. Place the Power Handle with
battery attached into the wall charge
bracket. It is not necessary to remove
the tool attachment when charging the
battery. (see figure 1)
Figure 1

3.Chargeforatleast1hour.
4.TheLEDwillglowredwhenthe
batteryischargingandgreenwhen
itisreadytouse.IftheLEDdoesnot
illuminatewhenthehandleisplacedin
thechargerack,checktomakesure
thatthereispropercontactbetween
thehandleandthechargerbase.
5.Asecondchargingbayisprovided
onthechargeracktochargeasecond
battery(notincluded).Tochargea
batteryinthisbay,insertthebattery
untilitlocksinplaceandtheLED
illuminates.(seefigure2)TheLED
willglowredwhenthebatteryis
chargingandgreenwhenitisready
touse.Whenchargingtwobatteries
(oneinthehandleandonedirectlyin
thecharger),thechargerwillcharge
whicheverbatterywasinserted
first.Thenwhenthatbatteryisfully
charged,itwillautomaticallyswitch
andchargetheotherbattery.Each
batterywilttakeapproximately1hour
tocharge(atotalof2hoursfortwo
batteries).
thechargetoeachbatteryandshuts
ofthechargewhencomplete.The
batteriescanbeleftinthecharger
indefinitelyandwillnotover-charge.
Longestlifeandbestperformancewilt
beobtainedwhenchargingatnormal
roomtemperature.
Batterylifeisdependentonusage,
storagetemperatureandtime.
CONNECTINGTOOL ATTACHMENT
TO THE POWER HANDLE
Be sure to follow the following
safety precautions when attaching
and detaching tools from the power
handle.
Remove the battery from the handle
before attaching or detaching tools.
Never touch the control switches on
the power handle when attaching and
detaching tools
To attach a toot:
1. Twist the lock ring on the power
handle to the unlocked position. (see
figure 3)
Figure 2
Charging Notes:
CAUTION: The charger can only
be used with 60 cycle, 115-120 VAC
electricity.
The charger unit plugged into the AC
outlet wilt normally become warm to
the touch during charging.
The charger automatically controls
Figure 3
2. Insert the male end of the power
handle interface into the female socket
in the end of the tool attachment
making sure that it is firmly seated.
(see figure 4) The interface is keyed
so that it will only go together one
way. The handle and tool should go
together easily. If you experience
resistance in putting them together,

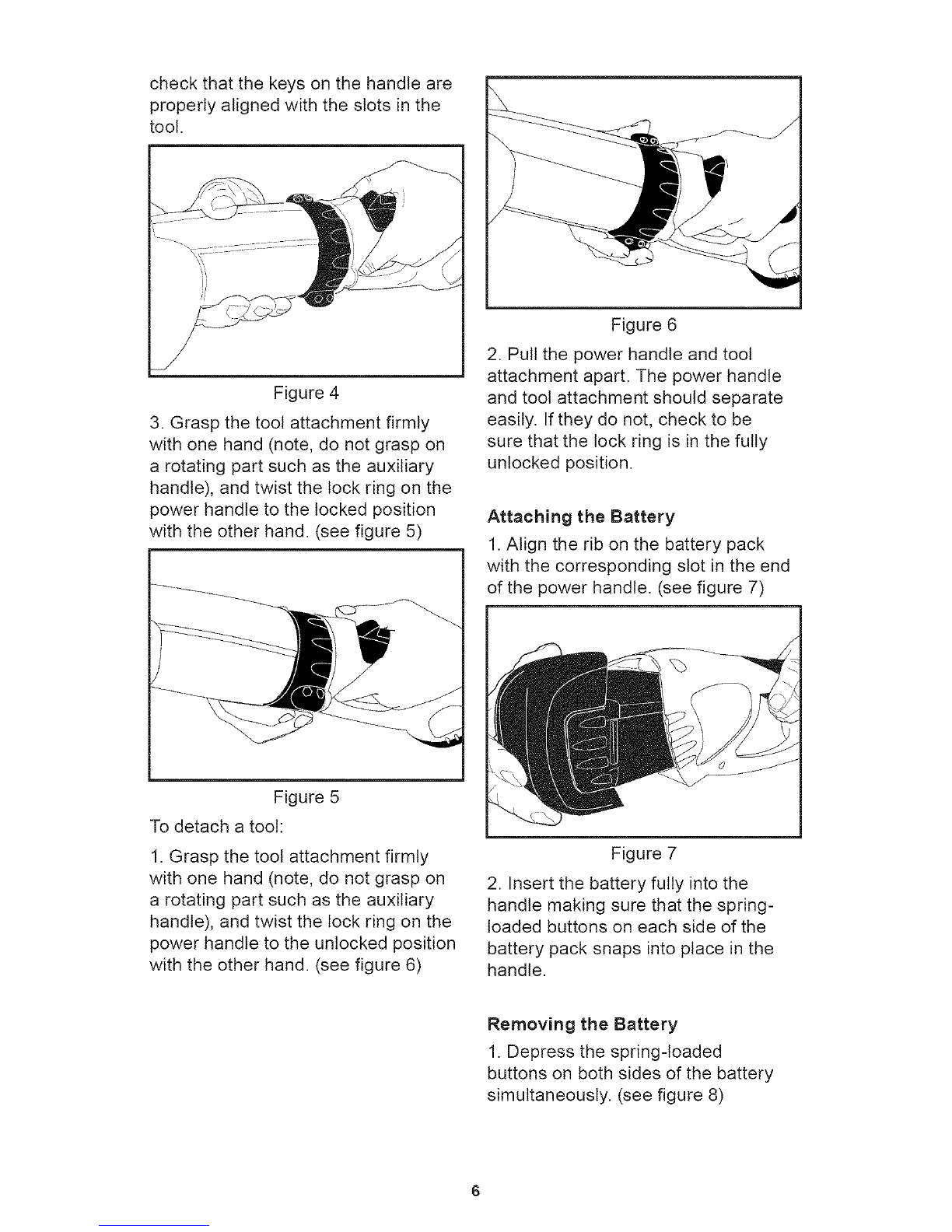

checkthatthekeysonthehandleare
properlyalignedwiththeslotsinthe
tool.
Figure4
3.Graspthetoolattachmentfirmly
withonehand(note,donotgraspon
arotatingpartsuchastheauxiliary
handle),andtwistthelockringonthe
powerhandletothelockedposition
withtheotherhand.(seefigure5)
Figure6
2.Pullthepowerhandleandtool
attachmentapart.Thepowerhandle
andtoolattachmentshouldseparate
easily.Iftheydonot,checktobe
surethatthelockringisinthefully
unlockedposition.
AttachingtheBattery
1.Aligntheribonthebatterypack
withthecorrespondingslotintheend
ofthepowerhandle.(seefigure7)
Figure5
Todetachatool:
1.Graspthetoolattachmentfirmly
withonehand(note,donotgraspon
arotatingpartsuchastheauxiliary
handle),andtwistthelockringonthe
powerhandletotheunlockedposition
withtheotherhand.(seefigure6)
Figure7
2.Insertthebatteryfullyintothe
handlemakingsurethatthespring-
loadedbuttonsoneachsideofthe
batterypacksnapsintoplaceinthe
handle.
RemovingtheBattery
1.Depressthespring-loaded
buttonsonbothsidesofthebattery
simultaneously.(seefigure8)

Figure8
2.Pullthebatterypackstraightout
fromthehandle.
Toturnthetoolon:
1.Gripthecontrolgripfirmlywithone
handandgriptheauxiliaryhandleon
thetoolattachment(ifprovided)with
theotherhand.
2.Pushthetriggerthatyourthumb
restsonstraightforward,thisisthe
safetyrelease.(seefigure9)
Figure10
To turn the tool off:
1. Release the control trigger and the
tool wilt turn off. The thumb switch will
return to the rear position to prevent
accidental re-starting of the tool.
The power handle can be operated in
two positions, normal and inverted,
depending on the work you are trying
to do. Depending on work position,
both thumb switch or control trigger
wilt release safety or activate tool, so it
is not necessary to contort your hand
when using the power handle in the
inverted position. (see figure 11)
Figure 9
3. While holding the switch under
your thumb in the forward position,
use your fingers to pull upward on the
control trigger. (see figure 10) This
will energize the tool and allow you to
do your work. It is NOT necessary to
keep pressure on the thumb switch
after the tool has started.
Please note that the tool will not start
if the lock ring is not in the fully locked
position.
Figure 11
OVERLOAD PROTECTION
Some tool attachments incorporate
overload protection devices such as
fuses and circuit breakers. These
devices will cause the tool to stop
operating if an overload condition
exists. See the individual tool

attachmentmanualsforinstructions
regardingtheseoverloadprotection
devices.
Seethemanualsfortheindividualtool
attachmentsforspecificinstructions,
precautionsandtipsforusingthose
specifictools.
A A
See the manuals for the individual tool
attachments for maintenance of those
tools.
WARNING: Always remove the
battery when performing any
maintenance on the power handle or
a tool attachment that is connected to
the power handle.
WARNING: Always keep hands away
from the triggers when performing
maintenance on the power handle.
LUBRICATION - No periodic
lubrication of the power handle parts
is required.
CLEANING OF PLASTIC PARTS
- Use only a dry brush or a cloth
with warm water and mild soap to
clean plastic parts. Many household
cleaners contain chemicals which
could damage the plastic. Never use
gasoline, turpentine, paint thinner or
similar fluids. Never spray-wash tool
or immerse in water. Water or liquid
inside the tool can cause serious
damage to the unit.
DROPPING THE UNiT - If you drop
the unit, carefully inspect it for any
damage before using it again. Have
the unit professionally repaired if
damage has occurred.
• B A
TEMPERATURE - Temperature
extremes limitthe useful life of the
battery. The best storage place is one
that is cool and dry. Store the tool
away from direct sunlight, heating
pipes, furnaces, etc. Do not store
where temperatures go below +40 F
or above +120 F.
PREVENTING CORROSION -
Fertilizers and other garden chemicals
contain compounds that greatly
accelerate the corrosion of metals. Do
not store the appliance on or adjacent
to fertilizers or chemicals.
A • B
REPLACEMENT PARTS - For
optimum cutting results and the
assurance of top performance, it
is recommended that only Sears
Craftsman replacement blades and
cutting line be used.
WARNING: Use only Craftsman
accessories and replacement parts
available from Sears. Use of non-
Craftsman accessories could be
hazardous. Call 1-800-366-PART.
BATTERY RECYCLING - To
preserve natural resources, please
recycle or dispose of this product's
NICKEL-CADMIUM (NiCd) BATTERY
properly. Local, state and federal laws
prohibit disposal of NiCd batteries
in ordinary trash. The manufacturer
is a participant in the Rechargeable
Battery Recycling Corporation (RBRC)
recycling program. We have paid
a fee to allow for these batteries to
be properly disposed of via a RBRC
collection site (various retailers are
also RBRC participants). Please call
the RBRC toll free number at (800)
822-8837 or visit the RBRC web site
at www.rbrc.com to find a battery
collection center near you.

ifyouseeanyconditionthatmay
affectsafeoperation,orifyouhave
anyquestions,contactourcustomer
servicenumberat:1=800-539-6455
NEED MORE HELP?
_2)u'_[_ _nc}_ the answer amd a mo:_e on managemyhomeo¢o_ - £or £ree!
• Find this and a[[ your other product manua[s online.
• Get answers from our team of home experts.
• Get a personalized maintenance plan for your home.
• Find information and too[s to he[p with home projects.
manage _ home

Garantia ................................................................................................... 10
Instrucciones de seguridad ...................................................................... 10
Operaci6n ................................................................................................. 13
Mantenimiento .......................................................................................... 16
Atmacenamiento ...................................................................................... 17
Accesorios ................................................................................................ 17
Servicio .................................................................................................... 17
Espa_ot .................................................................................................... 10
Fran£;ais .................................................................................................... 19
Garantia de un a_o de Craftsman
Si este producto Craftsman falla debido a un defecto de fabrica dentro
del a_o de la fecha de compra, devuelvalo a cualquier tienda Sears u
otto centro de ventas de Craftsman en los Estados Unidos para que 1o
reemplacen sin cargo.
Si este producto se utitiza para prop6sitos comerciales o para su alquiter,
esta garantia se aplicara s61o por 90 dias.
Esta garantia te otorga derechos legales especificos y usted tambien
puede tener otros derechos dependiendo det estado donde reside.
Sears, Roebuck and Co., Hoffman Estates, IL 60179
LEA TODAS LAS INSTRUCClONES
ADVERTENClA: Et polvo generado
por et uso de herramientas mecanicas
contiene sustancias quimicas
queen et Estado de California se
conocen como causantes de cancer y
defectos de nacimiento u otros daSos
reproductivos.
ADVERTENClA PARA LOS
RESIDENTES DE CALIFORNIA: AI
manipular el cable de estos productos
(o los cables con accesorios que se
venden para este producto), quedara
expuesto al plomo, una sustancia
quimica que en et Estado de California
se conoce como causante de cancer y
defectos de nacimiento u otros da_os
reproductivos. Lavese las manos
despues de manipular et cable,
SISTEMA DE HERRAMIENTAS
DE 18 VOLTIOS CRAFTSMAN
CONVERTIBLE CORDLESS
Este producto es para usar s61o con
et sistema de 18 voltios Craftsman
Convertible Cordless. No utitice los
accesorios de las herramientas con
ningOn otro sistema ni fuente de
10

alimentaci6n ni los utitice en un mango
de potencia que no este dise_ado
para et uso con este sistema.
ADVERTENClA: Cuando use esta
herramienta, se deben seguir tas
precauciones basicas de seguridad
para reducir el riesgo de incendios,
descargas etectricas y tesiones
personales, entre las que se incluyen
las siguientes.
Para reducir el rJesgo de lesiones:
Antes de usar la herramienta,
aseg0rese de que todas las
personas que usaran este producto
etectrico lean y entiendan todas las
instrucciones de seguridad y de uso
que contiene este manual.
GUARDE ESTAS INSTRUCClONES y
revisetas con frecuencia antes de usar
la herramienta. Guardela en la ranura
det cargador de pared.
EVlTE LAS CONDIClONES
CLIMATICAS y los ambientes
petigrosos cuando use esta
herramienta.
MANTENGA ALEJADOS A LOS
NINOS: Todos los visitantes deben
mantenerse a una distancia segura det
area de trabajo.
GUARDE LA UNIDAD INACTIVA
BAJO TECHO: Cuando la unidad
no esta en uso, debe permanecer
guardada bajo techo en un lugar seco,
y tejos det alcance de los niSos.
NO FUERCE LA HERRAMIENTA:
Funcionara mejor y habra menos
posibitidades de riesgo de
lesiones si funciona a la vetocidad
para la que fue diseSada.
USE LA HERRAMIENTA
ADECUADA: No use ta herramienta
para otras tareas que no sean aquettas
para tas que fue diseSada.
ADVERTENClA: MANTENGA LAS
MANOS YEL RESTO DEL CUERPO
ALEJADOS de las hojas. Los hordes
de las hojas son filosos y pueden
provocar lesiones aun cuando la
herramienta este APAGADA.
USE LA VESTIMENTA ADECUADA:
No use ropa suetta ni joyas porque
pueden quedar atrapadas en piezas
m6vites. Cuando se trabaja en
exteriores, se recomienda et uso de
guantes y de calzado resistente. Use
un cobertor protector det cabetto para
sostener et cabelto largo.
NO SE ACERQUE DEMASIADO:
Mantengase bien parado y con
equitibrio en todo momento. Use
ambas manos para manejar la unidad
de manera segura.
USE ANTEOJOS DE SEGURIDAD:
Use siempre protecci6n para los ojos
y una mascara para et rostro o una
mascara contra et polvo si opera
herramientas que producen polvo.
MANTENGA LA UNIDAD
ADECUADAMENTE: Conserve ta
unidad limpia para que funcione
mejor y para reducir el riesgo de
lesiones. Siga tas instrucciones de
mantenimiento. Conserve los mangos
secos, timpios y libres de aceite y
grasa.
ARRANQUE NO INTENCIONAL:
No sostenga ninguna herramienta
desde el area det interruptor cuando
la transporta. La unidad se envia
parcialmente cargada y puede
arrancar desprevenidamente si no se
manipula correctamente.
CONTROLE QUE NO HAYA
PIEZAS DANADAS: Si cualquier
componente del sistema sufre
un impacto fuerte, revise que no se
hayan da_ado piezas y verifique que
la unidad funcione correctamente.
Revise que no haya piezas m6vites
mal alineadas o dobladas, que no
se hayan quebrado piezas y que no
exista ningOn otto probtema que pueda
afectar et funcionamiento det producto.
Toda pieza da_ada debe set reparada
11

o reemplazada debidamente pot un
centro de servicio tecnico autorizado.
ESTI_ ALERTA: Preste atenci6n a
1oque esta haciendo. Use et sentido
comQn. No use la herramienta siesta
cansado.
NO AGARRE LAS HOJAS DE
CORTE EXPUESTAS de la cortasetos
o cortarramas cuando tevante o
sostenga la unidad. No intente retirar
et material de corte ni sostener el
material que se cortara cuando tas
hojas esten en movimiento. AsegQrese
de que et interruptor de la unidad este
apagado y de quitar et paquete de
bateria antes de etiminar et material
atascado de las hojas.
NO AGARRE LA TANZA MOVlL de
la bordeadora con tanza. No intente
retirar et material de corte ni sostener
et material que se cortara cuando la
tanza este en movimiento. AsegQrese
de que el interruptor de la unidad este
apagado y de quitar et paquete de
bateria antes de limpiar o cambiar la
tanza.
CONECTE EL PROTECTOR DE
LA TANZA EN EL ACCE$ORIO DE
LA BORDEADORA CON TANZA:
Antes det uso, conecte el protector
de ta tanza correctamente. Consulte
las instrucciones para saber c6mo
conectar et protector de la tanza en ta
secci6n Operaci6n det manual de ta
bordeadora con tanza. La conexi6n
incorrecta del protector de la tanza
puede representar un riesgo de
lesiones, puede provocar daSos en et
motor y anulara la garantia.
USE CASCO: Siempre use un casco
cuando corte ramas en altura con et
cortarramas para reducir el riesgo de
lesiones producidas por las ramas que
caen.
LEAY SIGA TODAS LAS
ADVERTENClAS DE SEGURIDAD
impresas en los diferentes manuales
de accesorios.
Para reducir riesgos al manipular la
bateria:
NO deseche la bateria en una fogata
porque las cetulas podrian explotar.
Verifique et c6digo local para obtener
instrucciones sobre un posible modo
especial para desechartas.
NO abra ni corte ta bated& El
electrolito tiberado es corrosivo y
puede provocar daSos en los ojos o la
piel. Puede ser t6xica si se ingiere.
TENGA CUIDADO al manipular
baterias para no poner en
cortocircuito ta bateria con materiales
conductores como anitlos, pulseras
y ttaves. La bateria o el conductor
pueden sobrecalentarse y producir
quemaduras.
Para reducir et riesgo cuando utitiza un
cargador:
NO use et cargador a ta intemperie o
en condiciones hOmedas; utiticeto s61o
en et interior.
NO cargue la unidad cuando la
temperatura sea inferior a +40 F (4 °C)
o superior a +120 F (49 °C). Puede
reducir la vida Qtitde ta bateria.
Esta unidad y su cargador estan
diseSados para funcionar juntos. NO
cargue ta bateria con ningQn otro
cargador NI utitice este cargador con
ninguna otra herramienta de jardin o
bateria.
Et cargador esta diseSado para operar
con 120 voltios. NO intente usarlo con
ningQn otro voltaje.
Guarde estas instrucciones
dobtandolas por la mitad y
deslizandolas por la ranura que esta
en ta parte trasera det soporte det
cargador de pared.
12

GUARDE ESTAS INSTRUCCIONES
CARGUE LA BATERiAANTES DEL
USO: La bateria no viene totalmente
cargada cuando se la compra. Antes
de usar la unidad, se debe cargar la
bateria. Antes de cargar ta bateria, lea
las instrucciones de seguridad y de
carga.
EL TIEMPO DE FUNClONAMIENTO
YEL RENDIMIENTO CORRECTOS
s6to se pueden obtener con una
bateria cargada en su totalidad.
TIEMPO DE CARGA: Una carga
de aproximadamente 1 hora es
suficiente para recargar ta bateria
en su carga compteta. Et uso inicial,
largos periodos de inactividad o su
almacenamiento en temperaturas
extremas pueden requerir un tiempo
de carga extendido.
MC:NSULA PARA CARGA DE
PARED: Antes de cargar ta unidad,
aseg_rese de que ta mensula para
carga este fijada firmemente a ta
pared. Sujeteta con tomitlos a un
pasador de pared. NO se recomienda
el uso de tirantes para tableros de
pared.
Para cargar la bateria:
1. Enchufe el cargador en un
tomacorriente de CA de 120 voltios.
2. Coloque el Mango de potencia con
la bateria conectada a la mensula para
carga de pared. No es necesario quitar
et accesorio de la herramienta cuando
se carga la bateria. (vet figura 1)
Figura 1
3. Cargue la bateria durante por to
menos 1 hora.
4. El diodo electroluminiscente (LED)
encendera la tuz roja cuando la bateria
este cargando y se encendera en
verde cuando ya este lista para usar.
Si et LED no se enciende cuando
et mango se coloca en et soporte
del cargador, inspecci6neto para
asegurarse de que haya un contacto
correcto entre et mango y la base det
cargador.
5. Se proporciona un segundo
compartimento de carga en et soporte
de carga para cargar una segunda
bateria (no inctuida). Para cargar
una bateria en este compartimento,
inserte ta bateria hasta que se encaje
en su tugar y se encienda et LED.
(vet figura 2) Et LED encendera la tuz
roja cuando la bateria este cargando
y se encendera en verde cuando ya
este lista para usar. Cuando cargue
las dos baterias (una en el mango y
otra directamente en et cargador), et
cargador cargara ta bateria que se
inserte primero. Una vez que ta bateria
este totalmente cargada, se apagara
automaticamente y comenzara a
cargarse la otra bateria. Cada bateria
tardara aproximadamente 1 hora en
cargarse (un total de 2 horas para
dos baterias). Tenga en cuenta que
si inserta una segunda bateria en el
cargador mientras se esta cargando
otra bateria, et LED no se encendera
hasta que la primera bateria haya
13

completado su carga, cuando conecte y desconecte
herramientas.
Para conectar una herramienta:
1. Gire et aro de seguridad en el
mango de potencia hasta ta posici6n
de desbloqueo. (vet figura 3)
Figura 2
ObservacJones sobre la carga:
PRECAUCION: Et cargador s61ose
puede usar con etectricidad de 115 a
120 VCA de 60 cictos.
La unidad det cargador enchufada en
et tomacorriente de CA generalmente
se calentara al tacto durante ta carga.
Et cargador controta automaticamente
la carga en cada bateria y se apaga
cuando ta carga esta completa.
Las baterias se pueden dejar en et
cargador indefinidamente y no se
sobrecargaran.
Obtendra una vida Qtitmas prolongada
y un mejor rendimiento cuando cargue
la bateria a una temperatura ambiente
normal.
La vida Qtilde la bateria depende det
uso, de ta temperatura y det tiempo de
almacenamiento.
Figura 3
2. Inserte et extremo macho de
la interfaz det mango de potencia
en et enchufe hembra que esta
en et extremo det accesorio de ta
herramienta y verifique que este
asentado firmemente. (vet figura 4).
La interfaz esta acu_ada para que
s61oencaje de un modo. Et mango y ta
herramienta deben encajar facitmente.
Si tiene problemas para ensambtarlas,
verifique que los pasadores det mango
esten alineados correctamente con las
ranuras de la herramienta.
CONEXION DEELACCESORIO DE
LA HERRAMIENTA AL MANGO DE
POTEENCIA
AsegQrese de seguir tas siguientes
precauciones de seguridad cuando
conecte y desconecte las herramientas
det mango de potencia.
Retire la bateria del mango antes de
conectar o desconectar herramientas.
Nunca toque los interruptores de
control en et mango de potencia
Figura 4
3. Agarre et accesorio de la
herramienta firmemente con una mano
(no to agarre de una parte giratoria
como et mango auxiliar) y gire el aro
de seguridad que esta en et mango de
14

potencia hasta ta posici6n de bloqueo en et extremo det mango de potencia.
con la otra mano. (vet figura 5) (vet figura 7)
Figura 5
Para desconectar una herramienta:
1. Agarre el accesorio de la
herramienta firmemente con una mano
(no lo agarre de una parte giratoria
como et mango auxitiar) y gire et aro
de seguridad que esta en et mango
de potencia hasta ta posici6n de
desbloqueo con la otra mano. (vet
figura 6)
Figura 6
2. Desconecte et mango de potencia
y et accesorio de ta herramienta. Et
mango de potencia y el accesorio
de la herramienta se deben separar
facitmente. Si no es asi, controle
que et aro de seguridad este
completamente en la posici6n de
desbloqueo.
Conectar la bateria
1. Atinee el reborde det paquete de
bateria con la ranura correspondiente
Figura 7
2. Inserte la bateria completamente en
et mango y verifique que los botones
con resortes de cada tado det paquete
de bateria encajen a presi6n en su
lugar en et mango.
RetJrar la bateria
1. Presione los botones con resorte
en ambos lados de la bateria
simultaneamente. (vet figura 8)
Figura 8
2. Retire et paquete de la bateria
directamente det mango.
Para eneender la herramJenta:
1. Agarre la empu_adura de control
firmemente con una mano y agarre
et mango auxitiar det accesorio de la
herramienta (si viene incluido) con la
otra mano.
2. Empuje et gatitlo sobre et que tiene
apoyado et pulgar hacia adetante. Fi:ste
15

es et disparador de seguridad. (vet
figura 9) Et mango de potencia se puede operar en dos posiciones, normal e inversa,
dependiendo det trabajo que desea
hacer. Ambos gatitlos se accionaran
como disparadores de seguridad e
interruptores de activaci6n, por to que
no es necesario torcer la mano cuando
se usa et mango de potencia en ta
posici6n inversa. (vet figura 11)
Figura 9
3. Mientras sostiene el interruptor
debajo det putgar en ta posici6n
detantera, use los dedos para tevantar
et otto gatitto. (ver figura 10). Esto
activara la herramienta y te permitira
hacer su trabajo. NO es necesario
seguir presionando et gatitto con et
pulgar despues de que arranc6 la
herramienta.
Tenga en cuenta que la herramienta
no arrancara si el aro de seguridad no
esta completamente en la posici6n de
bloqueo.
Figura 10
Para apagar la herramienta:
1. Suette et gatitlo que presiona con
los dedos y la herramienta se apagar&
Et gatitto debajo det pulgar volvera
a la posici6n hacia atras para evitar
que la herramienta vuetva a arrancar
accidentalmente.
Figura 11
PROTECClON CONTRA
SOBRI=CARGA
Algunos accesorios de herramientas
incorporan dispositivos de protecci6n
contra sobrecarga como fusibles
y disyuntores. Estos dispositivos
detienen et funcionamiento de ta
herramienta si existe una condici6n de
sobrecarga. Consulte los manuales
separados de los accesorios de
herramientas para conocer las
instrucciones sobre estos dispositivos
de protecci6n contra sobrecarga.
Consulte los manuates para conocer
las instrucciones especificas de cada
accesorio de la herramienta, las
precauciones y los consejos para usar
estas herramientas especificas.
O
Consutte los manuates de los
accesorios de las herramientas para
conocer su mantenimiento.
ADVERTENClA: Retire siempre
la bateria cuando realice el
mantenimiento det mango de potencia
16

o de un accesorio de la herramienta
que este conectado al mango de
potencia.
ADVERTENCIA: Mantenga siempre
las manos alejadas de los gatillos
cuando realice el mantenimiento del
mango de potencia.
LUBRICACION: No se requiere la
lubricaci6n peri6dica de las piezas del
mango de potencia.
LIMPIEZA DE PIEZAS DE
PLASTICO: Use s61o un cepillo en
seco o un patio con agua tibia y
jab6n suave para limpiar ias piezas
de plastico. Muchos iimpiadores del
hogar contienen sustancias quimicas,
que pueden dafiar el plastico. Nunca
use gasolina, trementina, diiuyente de
pintura o fluidos similares. Nunca rocie
la herramienta con agua ni la sumerja
en agua. El contenido de agua o
liquido dentro de la herramienta
puede causar dafios importantes en la
unidad.
CUANDO SE CAE LA UNIDAD: Si
se cay6 la unidad, antes de volver a
usarla, revisela con cuidado para vet
si se produjeron dafios. Llame a un
profesional para que repare la unidad
si se produjeron dafios.
A A A •
TEMPERATURA: Las temperaturas
extremas limitan la vida Qtil de la
bated& El mejor lugar para guardar
la unidad es un lugar fresco y seco.
Guarde la herramienta lejos de la
luz solar directa, de carlos calientes,
hornos, etc. No la guarde en lugares
con temperaturas inferiores a +40 F (4
°C) o superiores a +120 F (49 °C).
PREVENIR LA CORROSION:
Los fertilizantes y otras sustancias
quimicas que se emplean en el jardin
contienen compuestos que aceleran
intensamente la corrosi6n de los
metales. No guarde la unidad encima
de fertilizantes y otras sustancias
quimicas o cerca de ellos.
A @- ®
PIEZAS DE REPUESTO: Para
obtener resultados 6ptimos de corte
y la seguridad de un rendimiento
superior, se recomienda usar s61o las
hojas y la tanza de bordeadora que
sean repuestos de Sears Craftsman.
ADVERTENCIA: Utilice s61o
accesorios y piezas de repuesto de
Craftsman disponibles en Sears. El
uso de accesorios que no son de
Craftsman puede set peligroso. Llame
al 1-800-366-PART.
RECICLADO DE BATERiAS: Para
conservar los recursos naturales,
recicle o deseche las BATERiAS DE
NiQUEL-CADMIO (NiCd) de este
producto en forma adecuada. Las
leyes locales, estatales y federales
prohiben la eliminaci6n de las
baterias NiCd en la basura comen. El
fabricante participa en el programa
de reciclado de la Corporaci6n de
Reciclado de Baterias Recargables
(RBRC). Hemos pagado un arancel
para que estas baterias se desechen
correctamente a traves de un centro
de recolecci6n de la RBRC (varias
tiendas minoristas tambien participan
en la RBRC). Llame al nQmero gratuito
de la RBRC al [phone] o visite
el sitio Web de la RBRC en www.
rbrc.com para encontrar un centro de
recolecci6n cerca de su area.
Q
[ •
Si observa alguna condici6n que
pueda afectar el uso seguro o si
tiene alguna duda, comuniquese con
el nQmero de servicio al cliente al:
1=800=539-6455
17

NEED MORE HELP?
_iq_u'll find the answer and a more on managemyhemeocem - for free!
: • Find this and art your other product manuats ontine,
• Get answers from our team of home experts.
• Get a personatized maintenance ptan for your home.
• Find information and tools to hetp with home projects.
manage _ home
18

Garantie .................................................................................................... 19
Instructions de securit6 ............................................................................ 19
Mode d'emploi .......................................................................................... 22
Entretien ................................................................................................... 26
Rangement ............................................................................................... 26
Pieces Detach6es ..................................................................................... 26
Reparation ................................................................................................ 27
Espa_ol .................................................................................................... 10
Frangais .................................................................................................... 19
GarantJe Jntegrale d'un an de Craftsman
Si ce produit Craftsman tombe en panne par suite d'un defaut de
fabrication dans l'annee qui suit la date d'achat, rapportez-te dans
n'importe quel magasin Sears ou autre magasin de distribution de
produits Craftsman aux €:tats-Unis pour en obtenir le remplacement
gratuit.
La presente garantie ne s'applique que pour 90 jours si te produit a et6
utitise a un moment quetconque a des fins commerciales ou de location.
La presente garantie vous confere des droits particuliers. Vous pouvez
egalement ben6ficier d'autres droits pouvant varier d'une juridiction a une
autre.
Sears, Roebuck and Co., Hoffman Estates, IL 60179
PRI#:RE DE LIRE TOUTES LES
INSTRUCTIONS
= • J =
AVERTISSEMENT : Certaines
poussieres cre6es par l'utitisation
d'outits electriques contiennent des
composes chimiques reconnus par
l'€:tat de Californie comme causant le
cancer, des anomalies congenitales et
autres dommages de l'appareit genital.
AVERTISSEMENT A L'ATTENTION
DES RESIDENTS DE LA
CALIFORNIE : La manipulation du
cordon d'alimentation de ces appareits
(ou des cordons des accessoires
vendus pour ce produit) expose
l'utitisateur au plomb, un el6ment
chimique reconnu par t'Fi:tatde
Californie comme causant te cancer,
des anomalies congenitales et autres
dommages de t'appareit genital. It
est recommande de laver tes mains
apres avoir manipule le cordon
d'alimentation.
SYSTEME D'OUTILS 18 VOLTS
CRAFTSMAN CONVERTIBLE
CORDLESS
Ce produit ne doit 6tre utitise qu'avec
19

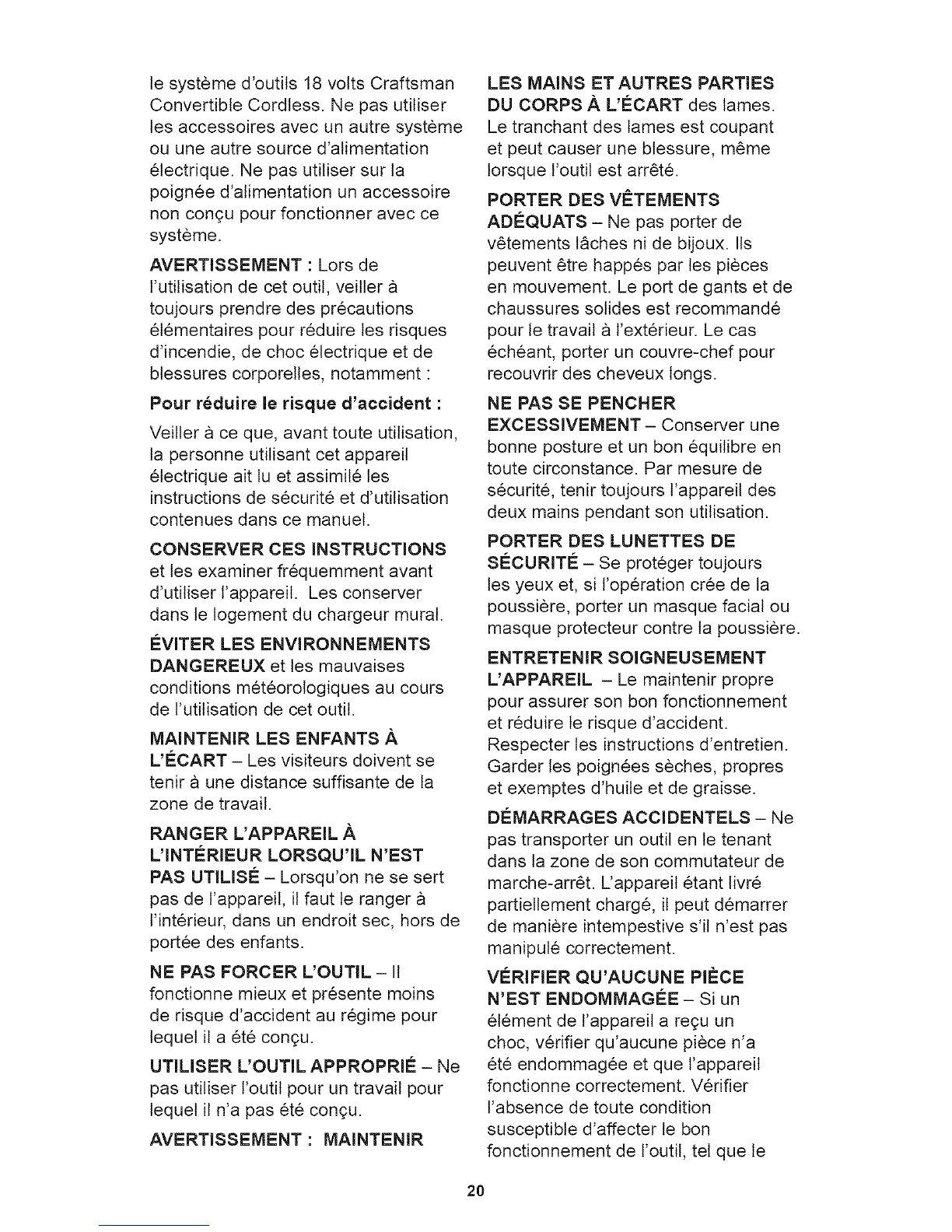

le systeme d'outits 18 volts Craftsman
Convertible Cordless. Ne pas utitiser
les accessoires avec un autre systeme
ou une autre source d'alimentation
electrique. Ne pas utitiser sur ta
poignee d'alimentation un accessoire
non congu pour fonctionner avec ce
systeme.
AVERTISSEMENT : Lors de
l'utitisation de cet outit, veitler
toujours prendre des precautions
6tementaires pour reduire les risques
d'incendie, de choc electrique et de
blessures corporettes, notamment :
Pour r6duire le risque d'aeeident :
Veitler ace que, avant toute utitisation,
la personne utitisant cet appareit
etectrique ait lu et assimite les
instructions de securit6 et d'utitisation
contenues dans ce manuel.
CONSERVER CES INSTRUCTIONS
et les examiner frequemment avant
d'utitiser l'appareit. Les conserver
dans le logement du chargeur mural.
€:VITER LES ENVIRONNEMENTS
DANGEREUX et les mauvaises
conditions met6orologiques au cours
de l'utitisation de cet outit.
MAINTENIR LES ENFANTS A
L'C:CART - Les visiteurs doivent se
tenir a une distance suffisante de la
zone de travail.
RANGER L'APPAREIL A
L'INTC:RIEUR LORSQU'IL N'EST
PAS LITILISE - Lorsqu'on ne se sert
pas de l'appareit, it faut te ranger
l'interieur, dans un endroit sec, hors de
portee des enfants.
NE PAS FORCER L'OUTJL - It
fonctionne mieux et presente moins
de risque d'accident au regime pour
lequet it a et6 con_u.
UTILISER L'OUTIL APPROPRI¢: - Ne
pas utitiser t'outit pour un travail pour
lequet it n'a pas et6 congu.
AVERTISSEMENT : MAINTENIR
LES MAINS ET AUTRES PARTIES
DU CORPS A L'#:CART des lames.
Le tranchant des lames est coupant
et peut causer une btessure, m6me
lorsque l'outit est arr6t6.
PORTER DES VETEMENTS
AD¢:QUATS - Ne pas porter de
v6tements t&ches ni de bijoux. IIs
peuvent 6tre happes par les pieces
en mouvement. Le port de gants et de
chaussures solides est recommande
pour le travail a l'exterieur. Le cas
6cheant, porter un couvre-chef pour
recouvrir des cheveux longs.
NE PASSE PENCHER
EXCESSIVEMENT - Conserver une
bonne posture et un bon 6quitibre en
toute circonstance. Par mesure de
s6curit6, tenir toujours l'appareil des
deux mains pendant son utitisation.
PORTER DES LUNETTES DE
S¢:CURITE - Se proteger toujours
les yeux et, si l'operation cree de la
poussiere, porter un masque facial ou
masque protecteur contre ta poussiere.
ENTRETENIR SOIGNEUSEMENT
L'APPAREIL - Le maintenir propre
pour assurer son bon fonctionnement
et reduire te risque d'accident.
Respecter les instructions d'entretien.
Garder les poignees seches, propres
et exemptes d'huite et de graisse.
DC:MARRAGES ACCIDENTELS - Ne
pas transporter un outit en te tenant
dans la zone de son commutateur de
marche-arr6t. L'appareit etant livre
partietlement charge, it peut demarrer
de maniere intempestive s'it n'est pas
manipule correctement.
V¢:RIFIER QU'AUCUNE PIECE
N'EST ENDOMMAGC:E - Si un
6tement de t'appareit a regu un
choc, verifier qu'aucune piece n'a
6te endommagee et que l'appareit
fonctionne correctement. Verifier
l'absence de toute condition
susceptible d'affecter le bon
fonctionnement de l'outit, tel que le
20
