Before Your Begin
This Quick Installation Guide gives step-by-step instructions for setting up the D-Link DMC-
1910 1000BASE-TX to 1000BASE-LX Single-Fiber Dual-Wavelength Media Converter Kit. The
model you have purchased may appear slightly different from those shown in the illustrations.
For more detailed information about the media converter, its components, making network
connections and technical specifications, please refer to the User’s Manual included with your
media converter.
Check Your Package Contents
These are the items included with your DMC-1910 purchase:
If any of the above items are missing, please contact your reseller.
©2005 D-Link Systems, Inc. All rights reserved. Trademarks or registered trademarks are the property of their respective
holders. Software and specifications subject to change without notice.
DMC-1910
1000BASE-TX to 1000BASE-LX
Single-Fiber Media Converter Kit
• DMC-1910R and DMC-1910T 1000BASE-TX to
1000BASE-LX Single-Fiber Dual-Wavelength
Media Converter Kit
• User Manual
• Quick Installation Guide
• 7.5V DC, 1.5A Power Adapter Using a powe
r
supply with a
different voltage rating
will damage and void
the warranty for this
product.

2
Setup The DMC-1910 Single Fiber
Media Converter
As with any electric device, you should place the equipment where it will
not be subjected to extreme temperatures, humidity, or electromagnetic
interference. Specifically, the site you select should meet the following
requirements:
A. The ambient temperature should be between 32 and 104 degrees
Fahrenheit (0 to 40 degrees Celsius).
B. The relative humidity should be less than 90 percent, non-condensing.
C. Surrounding electrical devices should not exceed the electromagnetic
field (RFC) standards for IEC 801-3, Level 2 (3V/M) field strength.
D. Make sure that the equipment receives adequate ventilation. Do not
block the ventilation holes on each side of the media converter or the
fan exhaust port on the side or rear of the equipment.
E. The power outlet should be within 1.8 meters of the switch.
Connecting the power
1. This Converter is a plug-and-play device.
2. Connect the supplied AC to DC power adaptor with a power voltage
of 7.5Vdc/1.5Amp to the receptacle on the rear panel of the converter,
and then attach the plug into a standard AC outlet with a voltage
range from 100 to 260 Vac.

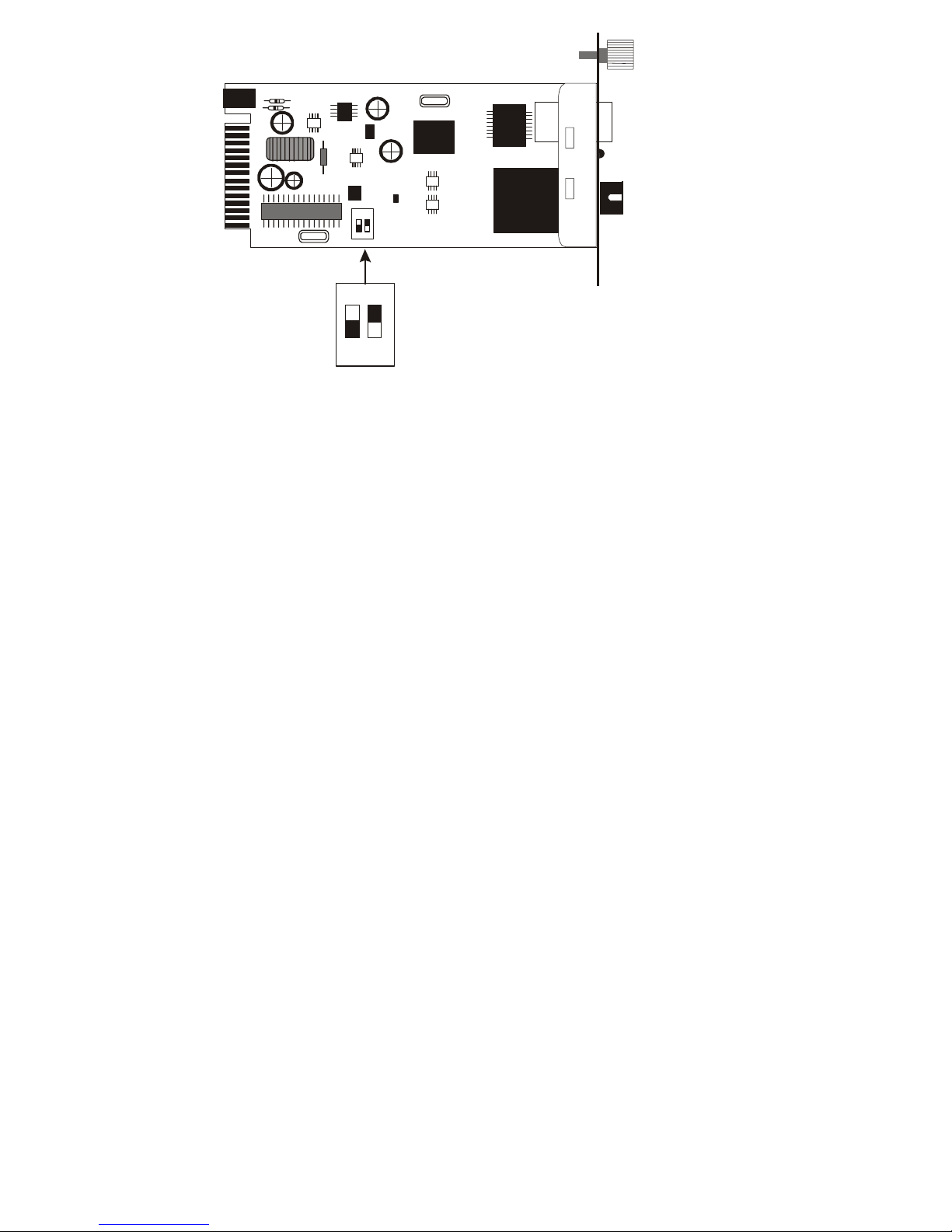

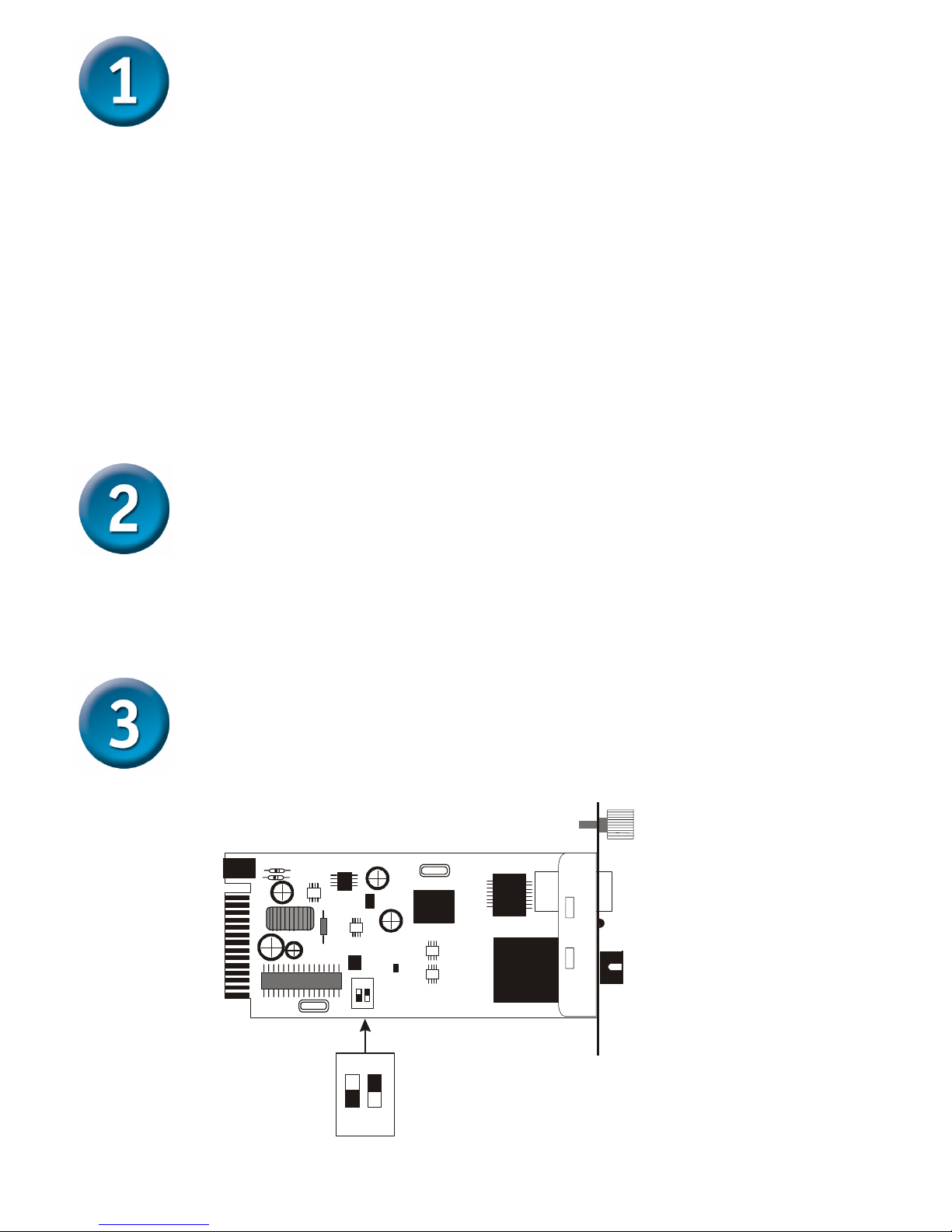

Sliding Switch
There is a two pin DIP switch on the module which define as switch 1 and switch 2:
Sw itch 1 : O n -> Forced M ode
O ff -> A u to N e g o tia tio n m o d e
Sw itch 2 : O n - > LLR enable
O ff -> L L R d is a b le
12
on
12
on

3
Switch 1: Fiber mode switch
When the switch was turned to “On”, it means that the fiber was turned to
forced mode, and “Off” for auto-negotiation mode.
Note: Be sure the opposite end is using the same setting (forced or Auto-
negotiation). And when using two converters at the same time, the two
converters MUST set to forced mode.
Switch 2: LLR
When the switch was turned to “On”, it means that the LLR was enabled and
“Off” for disabled.
Note: When using two converters, don’t enable the both devices’ LLR
function at the same time.

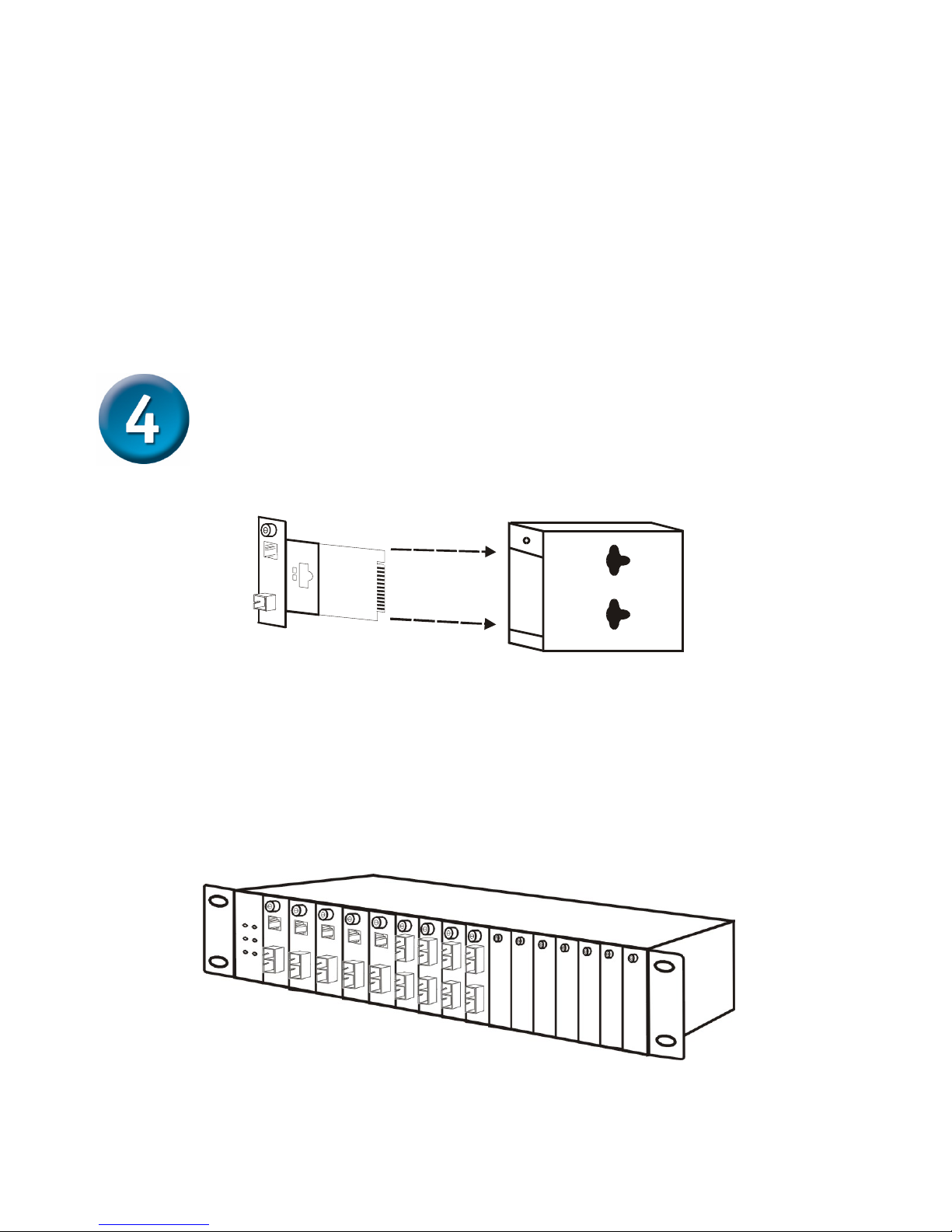

Installing in a Chassis
The Converter can be fit into any of the expansion slots on a special designed
chassis.
yFirst, install the converter onto a carrier supplied with the chassis:
Step 1- Unscrew the carrier from the desired expansion slot on the chassis.
Step 2- Remove the screw on the converter as shown below.
Step 3- Fit the converter onto the carrier and use the screw to secure it.
Unscrew and pull out the media converter board

4
LED Indicators
The LED indicators give you instant feedback on status of the converter:
LEDs State Indication
Lights on Power on
Power
(PWR) Lights off Power off
Lights on Linking
Lights
Blinking
Data transmitting and
receiving
Link and Activity
(LINK/ACT)
Lights off Not Linking

5

6
Technical Support
You can find software updates and user documentation on the
D-Link website.
Tech Support for customers within Australia:
D-Link Technical Support over the Telephone:
1300-766-868
Monday to Friday 8:00am to 8:00pm EST
Saturday 9:00am to 1:00pm EST
D-Link Technical Support over the Internet:
http://www.dlink.com.au
email:[email protected]
Tech Support for customers within New Zealand:
D-Link Technical Support over the Telephone:
0800-900-900
Monday to Friday 8:30am to 8:30pm
Saturday 9:00am to 5:00pm
D-Link Technical Support over the Internet:
http://www.dlink.co.nz
email:[email protected]

7
Technical Support
You can find software updates and user documentation on the
D-Link website.
Tech Support for customers within South Eastern
Asia and Korea:
D-Link South Eastern Asia and Korea Technical Support
over the Telephone:
[phone]
Monday to Friday 9:00am to 12:30pm, 2:00pm-6:00pm
Singapore Time
D-Link Technical Support over the Internet:
email:[email protected]

8
Technical Support
You can find software updates and user documentation on the
D-Link website.
Tech Support for customers within India
D-Link Technical Support over the Telephone:
[phone]
[phone] –ext 161 to 167
Monday to Friday 9:30AM to 7:00PM
D-Link Technical Support over the Internet:
http://ww.dlink.co.in
http://www.dlink.co.in/dlink/drivers/support.asp
ftp://support.dlink.co.in
email: [email protected]

9
Technical Support
You can find software updates and user documentation on the
D-Link website.
D-Link provides free technical support for customers for the
duration of the warranty period on this product.
Customers can contact D-Link technical support through our
web site or by phone.
Tech Support for customers within the Russia
D-Link Technical Support over the Telephone:
[phone]
Monday to Friday 10:00am to 6:30pm
D-Link Technical Support over the Internet
http://www.dlink.ru
email: [email protected]

10
Technical Support
You can find software updates and user documentation on the D-Link website.
Tech Support for customers within the U.A.E & North Africa:
D-Link Technical Support over the Telephone:
(971) 4-391-6480 (U.A.E)
Sunday to Wednesday 9:00am to 6:00pm GMT+4
Thursday 9:00am to 1:00pm GMT+4
D-Link Middle East & North Africa
D-Link Technical Support over the Internet:
http://support.dlink-me.com
email:[email protected]
Tech Support for customers within Israel:
D-Link Technical Support over the Telephone:
[phone]
Sunday to Thursday 9:00am to 5:00pm
D-Link Technical Support over the Internet:
http://www.dlink.co.il/forum
e-mail: [email protected]
Tech Support for customers within Turkey:
D-Link Technical Support over the Telephone:
([phone]
Monday to Friday 9:00am to 6:00pm
D-Link Technical Support over the Internet:
http://www.dlink.com.tr
e-mail: [email protected]
Tech Support for customers within Egypt:
D-Link Technical Support over the Telephone:
[phone]
Sunday to Thursday 9:00am to 5:00pm
D-Link Technical Support over the Internet:
http://support.dlink-me.com
e-mail: [email protected]om

11
Technical Support
You can find software updates and user documentation on the
D-Link website.
Tech Support for customers within South Africa
and Sub Sahara Region:
D-Link South Africa and Sub Sahara Technical Support
over the Telephone:
[phone]
08600 DLINK ( For South Africa only )
Monday to Friday 8:30am to 9:00pm South Africa Time
D-Link Technical Support over the Internet:
http://www.d-link.co.za
email:[email protected]

12
Technical Support
You can find updates and user documentation on the D-Link website
Tech Support for Latin America customers:
D-Link Technical Support over the followings Telephones:
Argentina: 0800-666 1442 Monday to Friday 09:00am to 22:00pm
Chile: 800-214 422 Monday to Friday 08:00am to 21:00pm
Colombia: 01800-700 1588 Monday to Friday 07:00am to 20:00pm
Ecuador: 1800-777 711 Monday to Friday 07:00am to 20:00pm
El Salvador: 800-6137 Monday to Friday 06:00am to 19:00pm
Guatemala:1800-300 0017 Monday to Friday 06:00am to 19:00pm
Panama: 0800-560 0193 Monday to Friday 07:00am to 20:00pm
Peru: 0800-52049 Monday to Friday 07:00am to 20:00pm
Venezuela: 0800-100 3470 Monday to Friday 08:00am to 21:00pm
D-Link Technical Support over the Internet:
www.dlinkla.com
www.dlinklatinamerica.com
email:[e-mail]
Tech Support for customers within Brazil:
D-Link Technical Support over the Telephone:
0800-7014104
Monday to Friday 8:30am to 18:30pm
D-Link Technical Support over the Internet:
www.dlinkbrasil.com.br
email:[e-mail]

13
Прежде чем начать
Это руководство по быстрой установке описывает пошаговые инструкции по настройке
комплекта одноволоконных медиаконвертеров для двух длин волн D-Link DMC-1910
1000BASE-TX на 1000BASE-LX. Модель, которую Вы приобрели, может незначительно
отличаться от показанной на иллюстрациях. За более подробной информацией о
медиаконвертере, его компонентах, настройке подключения ксети итехнических
характеристиках, обращайтесь, пожалуйста, круководству пользователя, включенному в
комплект поставки устройства.
Проверьте содержимое комплекта поставки
Эти компоненты включены впоставку DMC-1910:
Если что-либо из перечисленного отсутствует, обратитесь квашему поставщику.
©2003 D-Link Systems, Inc. Все права защищены. Торговые марки или зарегистрированные торговые марки
являются собственностью их владельцев. Программное обеспечение испецификации могут изменяться без
уведомления.
DMC-1910
Комплект одноволоконных
медиаконвертеров
10
0
0
BASE-TX н
а
10
0
0
BASE-LX
• DMC-1910R иDMC-1910T комплект
одноволоконных медиаконвертеров для
двух длин волн 1000BASE-TX на
1000BASE-LX
• Руководство пользователя
• Руководство по быстрой установке
• Адаптер питания
7.5Впостоянного тока,
1.5A
Использование
источника питания
сдругими
характеристиками и
напряжением может
повлечь выход из строя
устройства ипотерю
гарантии.

14
Установка одноволоконного
медиаконвертора DMC-1910
Как илюбое другое электрическое устройство, поместите
медиаконвертер там, где он не будет подвергнут действию высоких
температур, влажности, или электромагнитных помех. Место,
которое Вы выберите, должно удовлетворять следующим
требованиям:
A. Окружающая температура должна быть между 0° и40° C..
B. Относительная влажность менее 90% , без образования
конденсата.
C. Окружающие электрические приборы должны соответствовать
стандарту IEC 801-3 (электромагнитные поля) иLevel 2 (3/VM)
(сила электромагнитного поля)
D. Убедитесь, что место, где установлено устройство имеет хорошую
вентиляцию. Не блокируйте вентиляционные отверстия на
каждой стороне медиаконвертора, или выпускной канал
вентилятора на боковой или задней панели оборудования.
E. Электрическая розетка должна находиться впределах 1.8 метра
от медиаконвертора.
Подключение питания
1. Медиаконвертер является устройством plug-and-play.
2. Подключите адаптер питания постоянного тока 7.5 В/1.5А,
входящий вкомплект поставки кразъему питания на задней
панели медиаконвертора, затем включите его встандартную
электрическую розетку снапряжением от 100 до 260В
переменного тока.

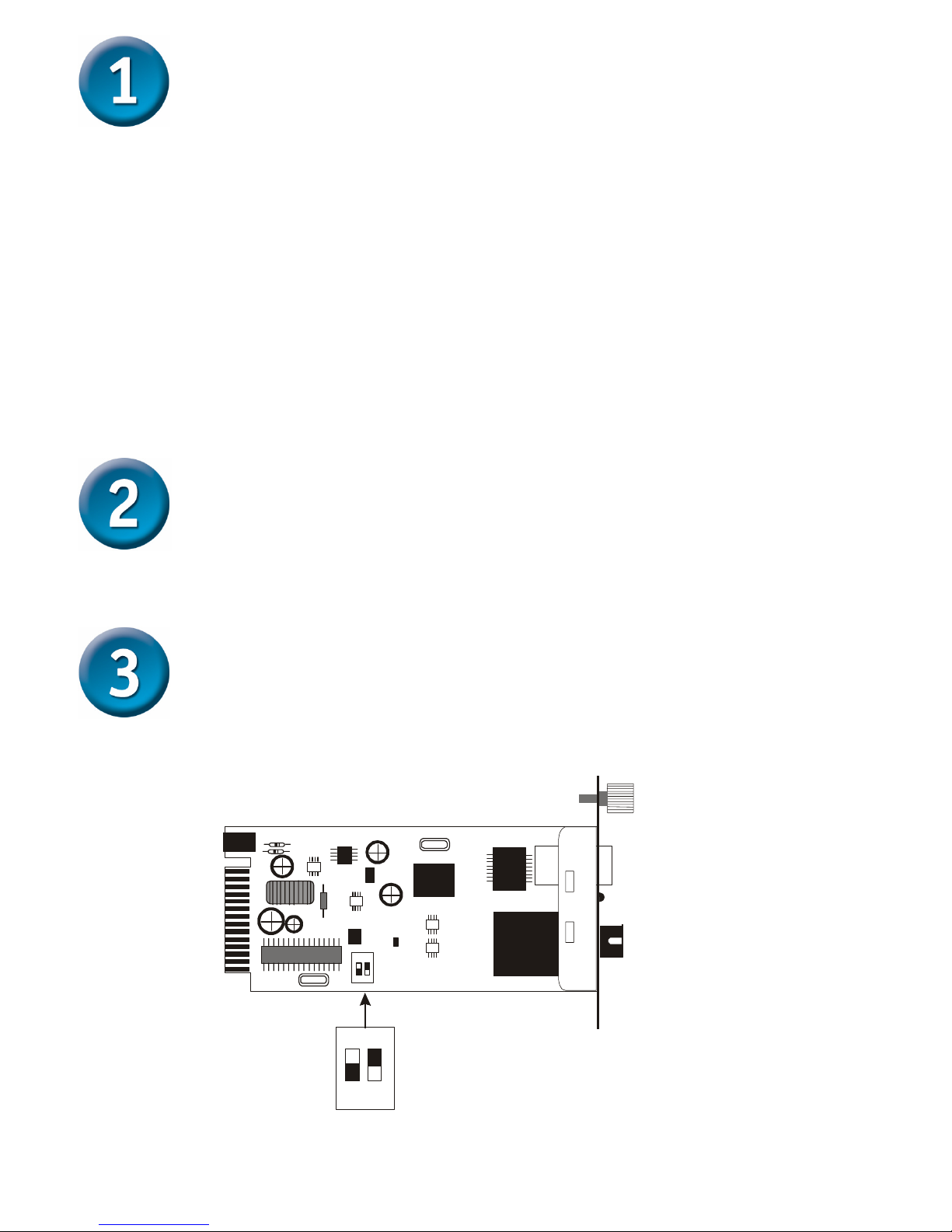

Переключатель на медиаконверторе
На плате медиаконвертора имеются 2 переключателя, которые обозначены
как «switch 1» и«switch 2»:

15
Sw itch 1 : O n - > Forced M ode
O ff -> A u to N e g o tia tio n m o d e
Sw itch 2 : O n - > LLR enable
O ff -> L L R d is a b le
12
on
12
on
Переключатель 1: Переключатель оптического режима
Когда переключатель находится вположении “On”, оптический порт
переключен вфиксированный режим, положение “Off” переключает порт
врежим автосогласования.
Примечание: Убедитесь, что на противоположных концах линии связи
используются аналогичные настройки (фиксированный режим или
режим автосогласования). При использовании одновременно двух
медиаконвертеров, оба устройства ДОЛЖНЫ быть установлены в
фиксированный режим.
Переключатель 2: LLR
Когда переключатель находится вположении “On” – LLR активно, в
положении “Off” – LLR отключено.
Примечание: При использовании двух медиаконвертеров, не
активизируйте функцию LLR одновременно на обоих устройствах.

16

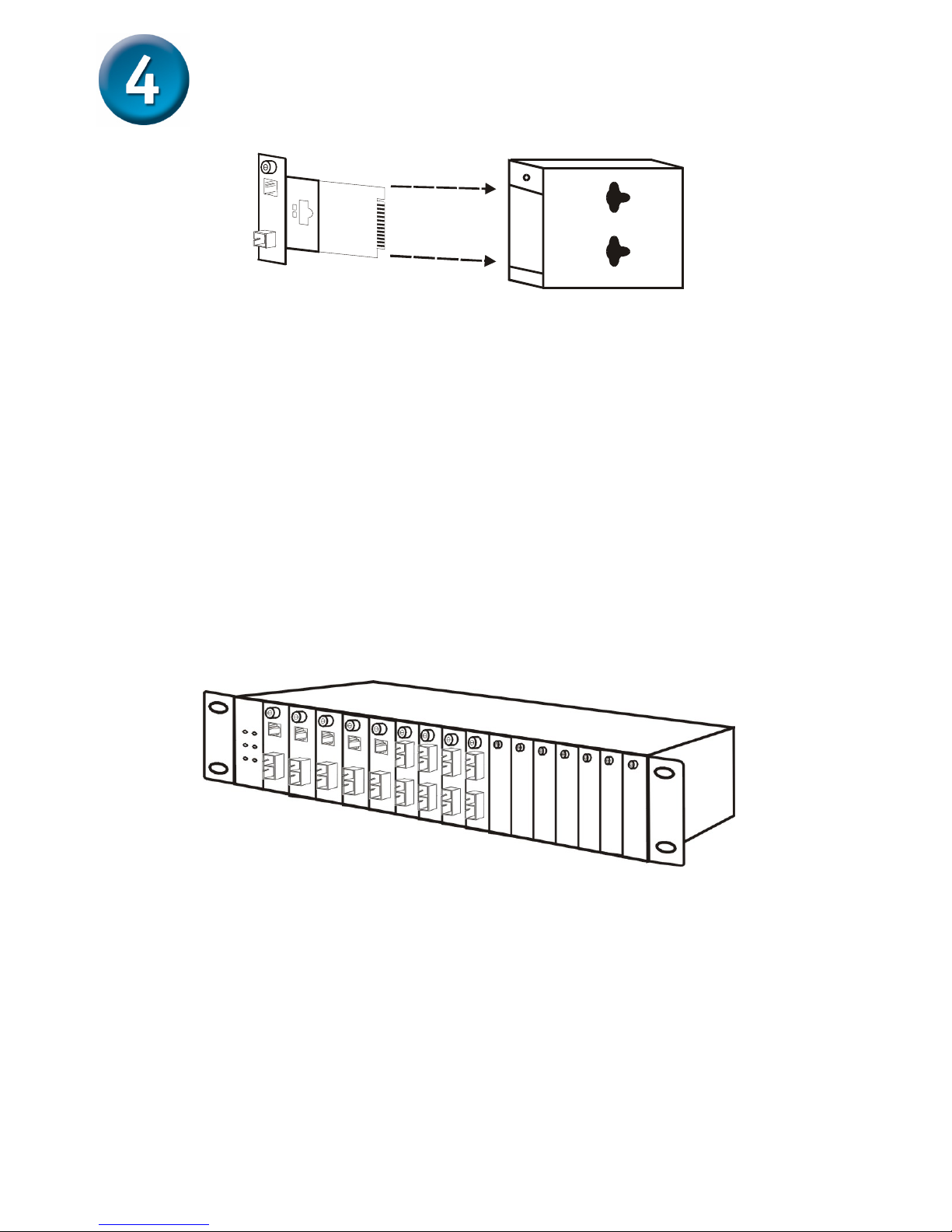

Установка вшасси
Медиаконвертор может быть установлен вслот расширения
специально разработанного шасси.
yСначала установите медиаконвертор вшасси:
Шаг 1- Открутите шуруп иснимете фальш-панель снужного слота
расширения.
Шаг 2- Удалите шуруп на медиаконверторе, как показано ниже.
Шаг 3- Установите медиаконвертор вшасси изакрепите его.
Снимите корпус медиаконвертора

17
Индикаторы
Индикаторы позволяют отслеживать состояние медиаконвертора:
Индикатор Состояние Описание
Горит Питание включено
Питание
(PWR) Не горит Питание выключено
Горит Связь есть
Мигает Передача иприем
данных
Связь и
активность
(LINK/ACT)
Не горит Связи нет

18
Техническая поддержка
Обновления программного обеспечения идокументация
доступны на Интернет-сайте D-Link.
D-Link предоставляет бесплатную поддержку для клиентов в
течение гарантийного срока.
Клиенты могут обратиться вгруппу технической поддержки
D-Link по телефону или через Интернет.
Техническая поддержка D-Link:
[phone]
Техническая поддержка через Интернет
http://www.dlink.ru
email: [email protected]

19
Antes de Comenzar
Esta guía de instalación rápida le instruirá paso a paso la configuración del convertidor de
medios D-Link DMC-1910 1000BASE-TX a 1000BASE-LX Monomodo. Las ilustraciones
mostrarán alterada la imagen del DMC-1910 no obstante el procedimiento corresponde a este
equipo. Para mas detalles acerca del Media Converter, sus componentes, conexiones de
redes y especificaciones técnicas consultar el manual de usuario incluido con el DMC-1910.
Verifique el contenido del paquete
Estos los ítems que debe contener el empaque de su DMC-1910
Si falta alguno de los ítems arriba descritos por favor contáctese con su distribuidor.
©2005 D-Link Systems, Inc. All rights reserved. Trademarks or registered trademarks are the property of their respective
holders. Software and specifications subject to change without notice.
DMC-1910
1000BASE-TX to 1000BASE-LX
Single-Fiber Media Converter Kit
• Convertidor de Medio DMC-1910 1000BASE-
TX a 1000BASE-LX Monomodo
• Manual del Usuario
• Guía de instalación Rápida
• Transformador 7.5V DC, 1.5A
Utilizar un trans-
formador con
valores distintos a los
descritos puede dañar
el equipo y perder su
garantía

20
Consideraciones al Instalar el DMC-1910.
Como cualquier dispositivo eléctrico el DMC-1910 no debe ser expuesto
a temperaturas extremas, humedad o interferencias electromagnéticas.
Específicamente el lugar seleccionado debe cumplir los siguientes
requisitos:
A. La temperatura ambiental debe estar entre los 32 y 104 grados
Fahrenheit (0 a 40 grados Celsius).
B. La humedad relativa debe ser menos que el 90%, no condensada.
C. Los dispositivos eléctricos circundantes no deben exceder los
estándares de campo electromagnético (RFC) para IEC 801-3 y
campos de fuerza Nivel 2 (3V/M).
D. Asegure una adecuada ventilación. No tapar agujeros de ventilación
de los lados del Convertidor de Medios ni el extractor del ventilador.
E. El enchufe de energía debe estar a 1.8 metros del Switch.
Conectando la Energía
1.El convertidor de medios es un dispositivo Plu&Play.
2.Conecte el transformador en el receptáculo de la parte posterior del
DMC-1910 y el otro extremo en la línea eléctrica (100 a 260VAC).
Switch Deslizante
El DMC-1910 contiene un módulo con 2 Switch deslizantes definidos como
Switch1 y Switch2:
Sw itch 1 : O n - > Forced M ode
O ff -> A u to N e g o tia tio n m o d e
Sw itch 2 : O n - > LLR enable
O ff -> L L R d is a b le
12
on
12
on
