This document will guide you through the
basic installation process for your new
D-Link Network Video Recorder.
DNR-326
Quick Installation Guide
2-Bay Professional Network Video Recorder
Quick Installation Guide
Installationsanleitung
Guide d’installation
Guía de instalación
Guida di Installazione

ENGLISH
2 D-Link 2-Bay Professional Network Video Recorder
About This Guide
This guide provides step by step instructions for
setting up your D-Link DNR-326 2-Bay Professional
Network Video Recorder. Please note that the
model you have purchased may appear slightly
different from those shown in the illustrations.
The DNR-326 2-Bay Professional NVR is a reliable
network camera surveillance recorder for home
and business. The DNR-326 provides a range of
display, storage, and management functions for
users to easily manage their surveillance system.
Unpacking the Product
Open the shipping carton and carefully unpack its
contents. Please consult the following packing list
to make sure that all the items are present and
undamaged. If any item is missing or damaged,
please contact your local D-Link reseller for a
replacement.
- DNR-326 2-Bay Professional NVR
- Power Cord
- Power Adapter
- Cable Holder
- Ethernet (CAT5 UTP) Cable
- Installation CD (CD-ROM containing the
NVR Search Utility and product documentation
in PDF format)
Item Feature Description
A USB Port This can be used to connect to a
UPS with a USB cable.
B HDD (Left) LED Lights up solid blue when the hard
drive is connected, blinks when
data is being transferred, and lights
up amber if the drive has failed.
C HDD (Right) LED Lights up solid blue when the hard
drive is connected, blinks when
data is being transferred, and lights
up amber if the drive has failed.
D Power LED Indicates the DNR-326 is powered
on.
E Power Button Press to power on the DNR-326.
Table 1. Front Panel Descriptions
Front Panel - DNR-326
Product Overview
Installation and Connection
Hard Drive Installation
1. Access the DNR-326's hard drive bays by
sliding the top cover back until it unlatches
from the device. Once the faceplate is
unlatched, pull it off the device's bays.
2. Align the drives with the grooves in the
enclosure, insert one or two 3.5" SATA hard
drives into the drive bays until they are rmly
seated. If a drive has been inserted incorrectly,
the LED will not light up.
3. Re-attach the top cover to the device.

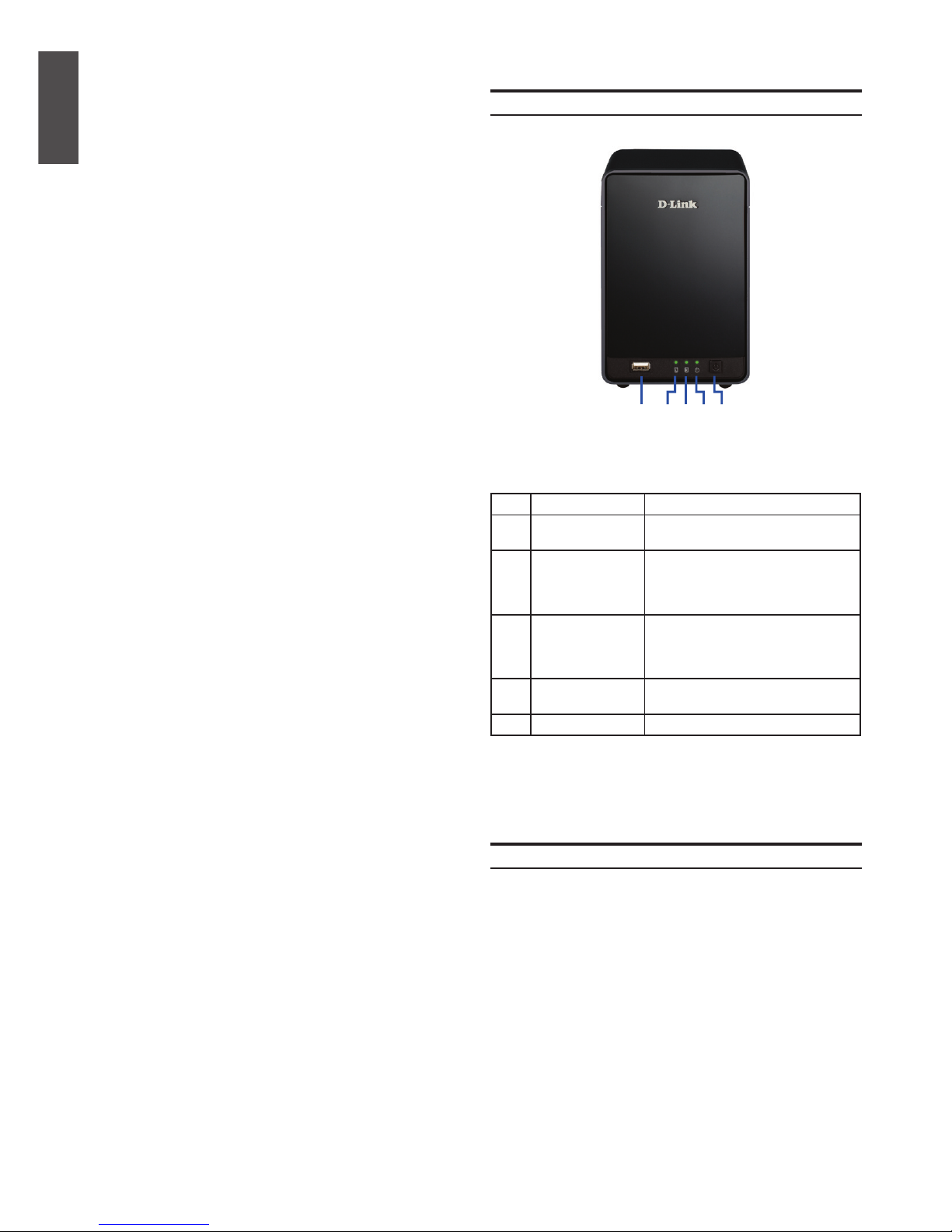

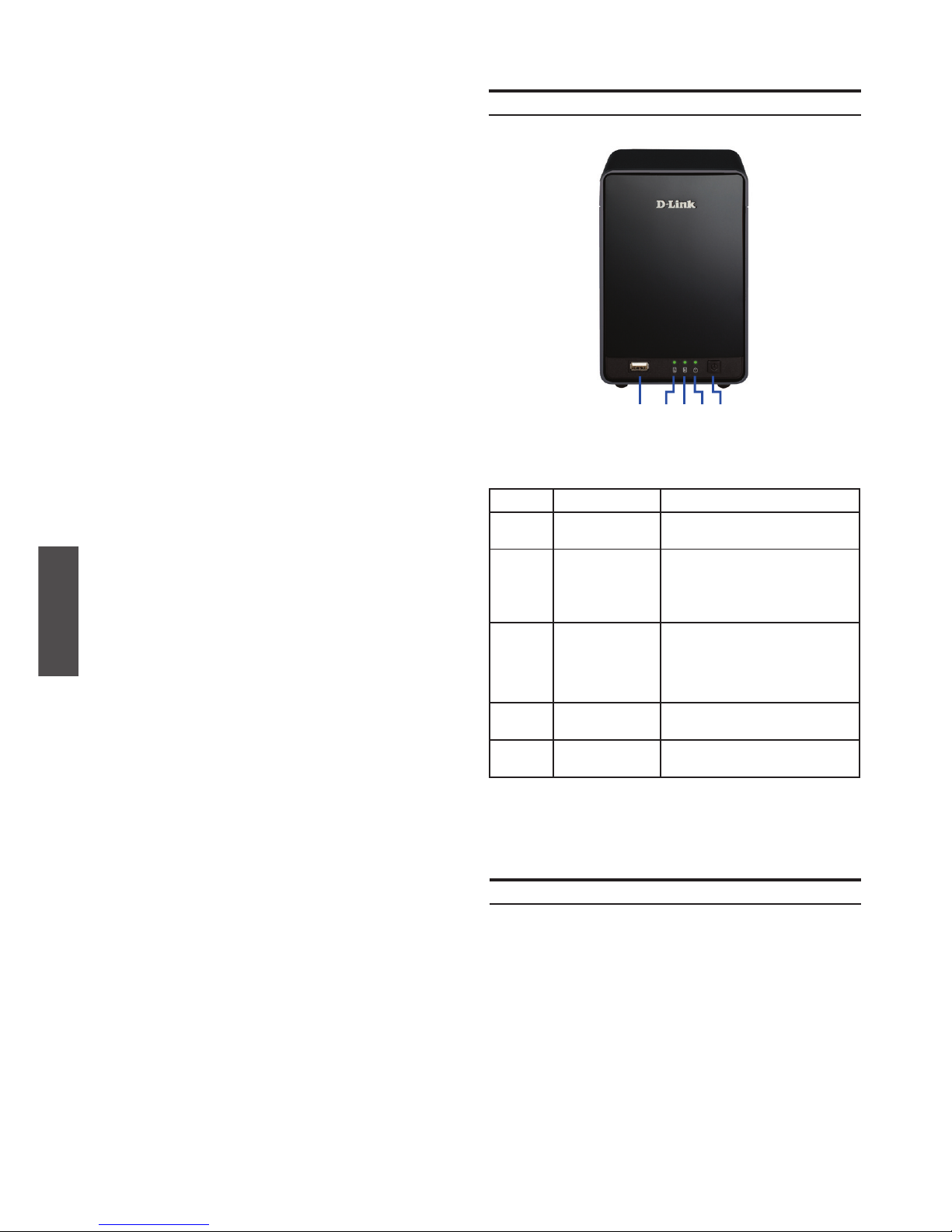

Figure 1. DNR-326 Front Panel
B C DE
A

ENGLISH
D-Link 2-Bay Professional Network Video Recorder 3
Ethernet Connection
Connect an Ethernet cable to the Ethernet port of
your DNR-326. This cable should connect your
DNR-326 to your local network via a router or
switch, or directly to a computer for conguration.
Connecting a UPS (Optional)
If you have a Universal Power Supply (UPS) that
you would like to use with the NVR, you may con-
nect it before powering the unit on.
1. Connect the USB cable from the UPS to the port
on the back of the NVR.
2. Connect the power cable to the UPS. (Ensure
that the UPS is plugged in and receiving power.)
Operation
Getting Started
1. Make sure the NVR is connected to a network
via a router or a switch, or directly connected
to a PC.
2. Insert the DNR-326 CD in the CD-ROM drive.
If the CD Autorun function does not automati-
cally start on your computer, go to Start > Run.
In the Run box, type D:\autorun.exe (where
D: represents the drive letter of your CD-ROM
drive) and click OK. When the autorun screen
appears, click NVR Search Utility.
3. Highlight an available NVR and click Configu-
ration to access the NVR's web UI. For more
detailed configuration instructions, please refer
to the user manual on the CD-ROM.
Power On
Connect the power adapter. Switch the NVR on
and ensure the power LED on the front of the unit
is lit.

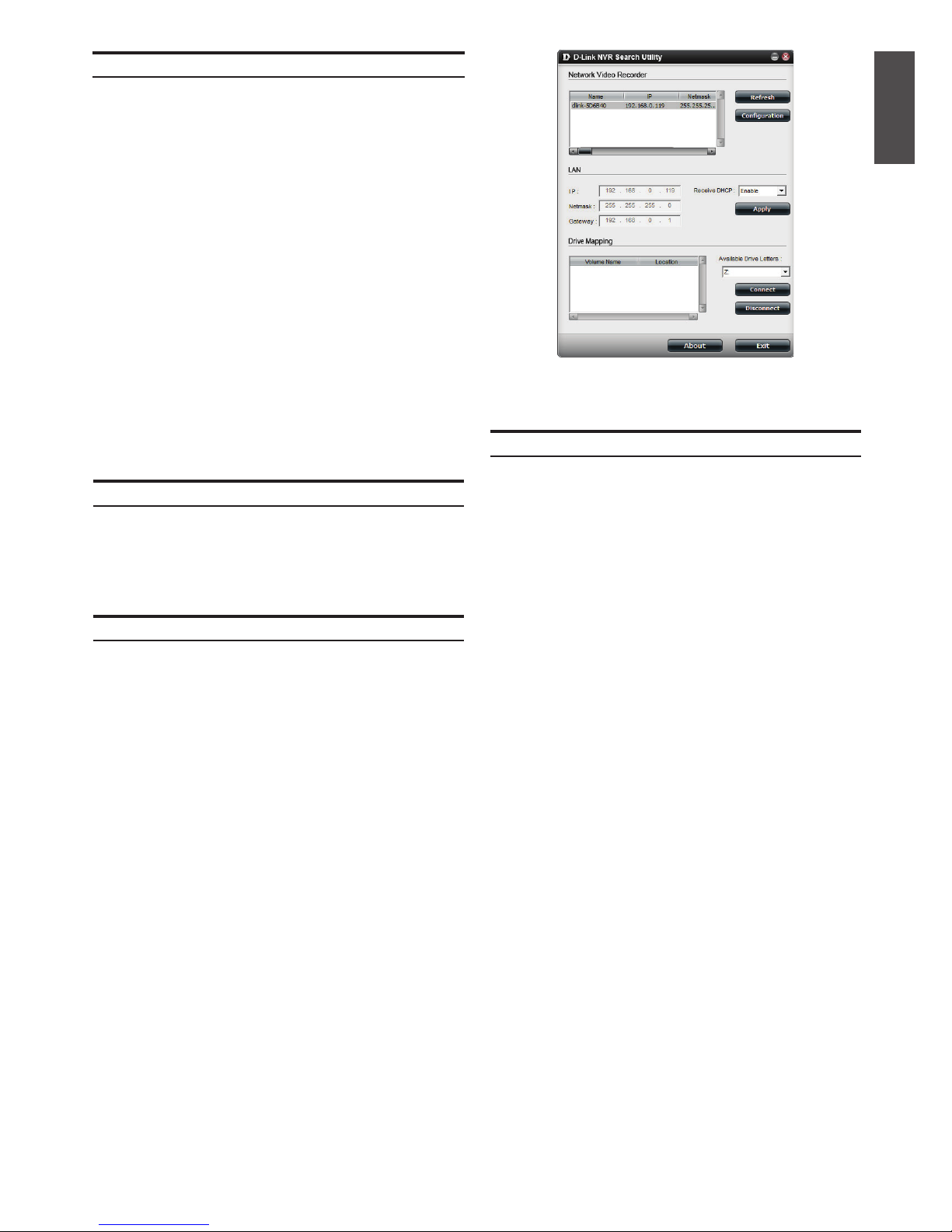

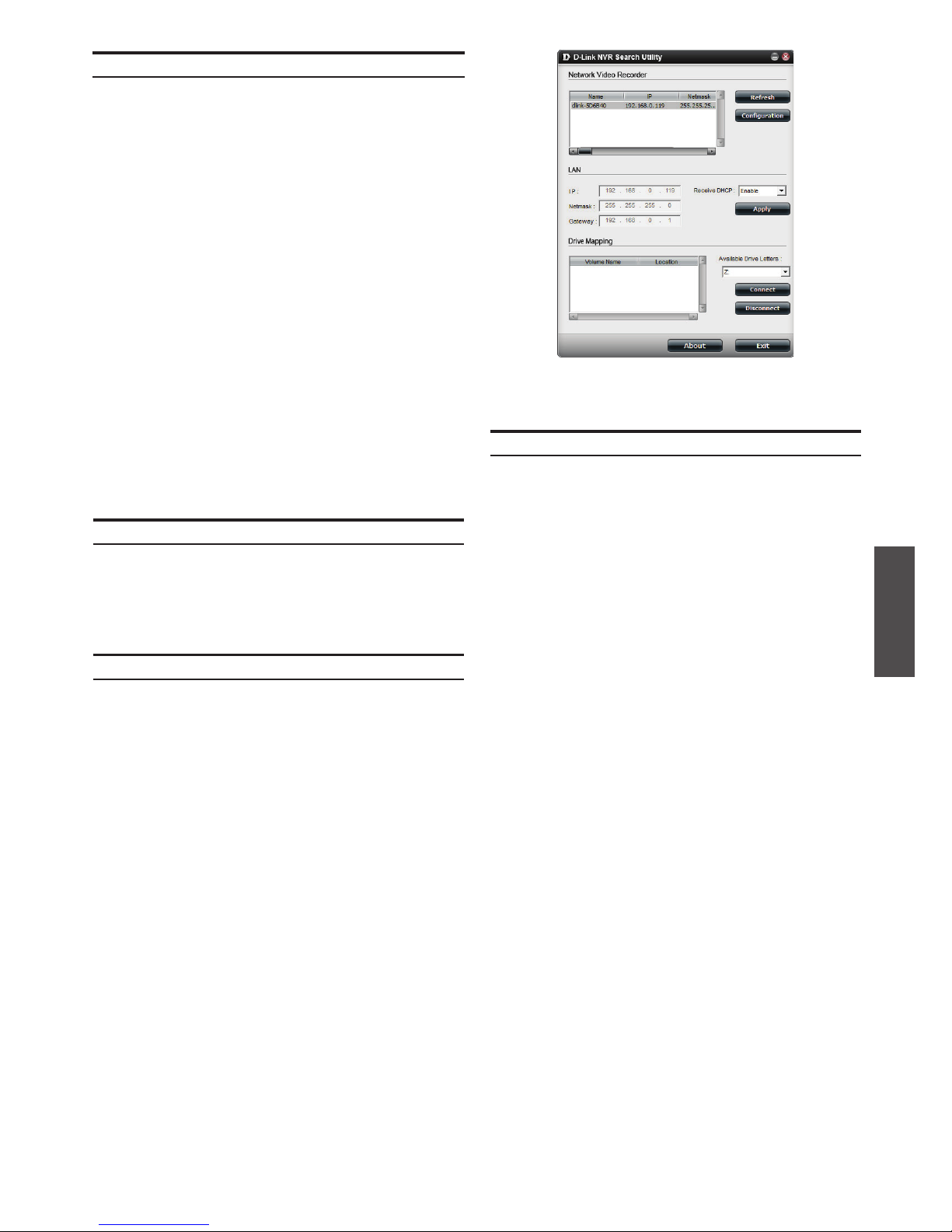

Figure 2. DNR-326 NVR Search Utility
Technical Support
United Kingdom (Mon-Fri)
website: http://www.dlink.co.uk
FTP: ftp://ftp.dlink.co.uk
Home Wireless/Broadband 0871 873 3000
(9.00am–06.00pm, Sat 10.00am-02.00pm)
Managed, Smart, & Wireless Switches, or
Firewalls 0871 873 0909 (09.00am- 05.30pm)
(BT 10ppm, other carriers may vary.)
Ireland (Mon-Fri)
All Products 1890 886 899 (09.00am-06.00pm,
Sat 10.00am-02.00pm)
Phone rates: €0.05ppm peak, €0.045ppm off peak
times

4 D-Link 2-Bay Professional Network Video Recorder
DEUTSCH
Über diese Anleitung
Diese Anleitung weist Sie Schritt für Schritt an,
wie Sie Ihren DNR-326 2-Bay Professional NVR
(Netzwerkvideorecorder) von D-Link einrichten
können. Beachten Sie, dass Ihr Modell sich
möglicherweise geringfügig von den Abbildungen
unterscheidet.
Bei dem DNR-326 2-Bay Professional NVR
handelt es sich um einen für Heim und Geschäft
zuverlässigen Recorder Ihrer durch eine Überwa-
chungskamera in einem Netzwerk aufgenom-
menen Bilder. Er bietet Benutzern eine Reihe von
Anzeige-, Speicher- und Managementfunktionen
zur leichten Verwaltung ihres Überwachungssy-
stems.
Lieferumfang und Auspacken
des Produkts
Öffnen Sie den Versandkarton, entnehmen
Sie den Inhalt und packen Sie ihn vorsichtig
aus. Stellen Sie bitte sicher, dass alle auf der
folgenden Packliste aufgeführten Artikel auch
tatsächlich geliefert wurden und unbeschädigt
sind. Sollte ein Artikel fehlen oder beschädigt sein,
wenden Sie sich zum Zwecke einer Ersatzlie-
ferung umgehend an Ihren D-Link-Fachhändler.
- DNR-326 2-Bay Professional NVR
- Netzkabel
- Netzteil (Stromadapter)
- Kabelhalter
- Ethernet-Kabel (Kat5 UTP)
- Installations-CD (CD-ROM enthält das
NVR-Suchprogramm und die Dokumentation
zum Produkt in PDF-Format)
Element Funktion Beschreibung
A USB-Port Kann für den Anschluss zu
einem USV-Gerät mithilfe eines
USB-Kabels verwendet werden.
B HDD (Links)
LED
Leuchtet durchgehend blau, wenn
die Festplatte angeschlossen ist,
blinkt, wenn Daten übertragen
werden, und leuchtet gelb, wenn
das Laufwerk ausgefallen ist.
C HDD (Rechts)
LED
Leuchtet durchgehend blau, wenn
die Festplatte angeschlossen ist,
blinkt, wenn Daten übertragen
werden, und leuchtet gelb, wenn
das Laufwerk ausgefallen ist.
D LED-
Betriebsanzeige
Zeigt an, dass der DNR-326
eingeschaltet ist.
E Ein-/Aus-Taste Drücken Sie darauf, um den
DNR-326 einzuschalten.
Tabelle 1. Beschreibung der Vorderseite
Vorderseite - DNR-326
Produktübersicht
Installation und Verbindung
Installation der Festplatte
1. Schieben Sie die Abdeckung zurück, bis sie
vom Gerät ausklinkt, um auf die Laufwerkein-
schübe des DNR-326 zuzugreifen. Wenn die
Abdeckung ausgeklinkt ist, ziehen Sie sie von
dem Gerät.
2. Richten Sie die Laufwerke an den Laufrillen in
dem Gehäuse aus und setzen Sie einen oder
zwei 3,5” SATA Laufwerke in die Laufwerk-
schächte ein, bis sie fest eingerastet sind.
Wurde ein Laufwerk nicht korrekt eingesetzt,
leuchtet die LED nicht auf.
3. Bringen Sie die Abdeckung wieder an dem
Gerät an.

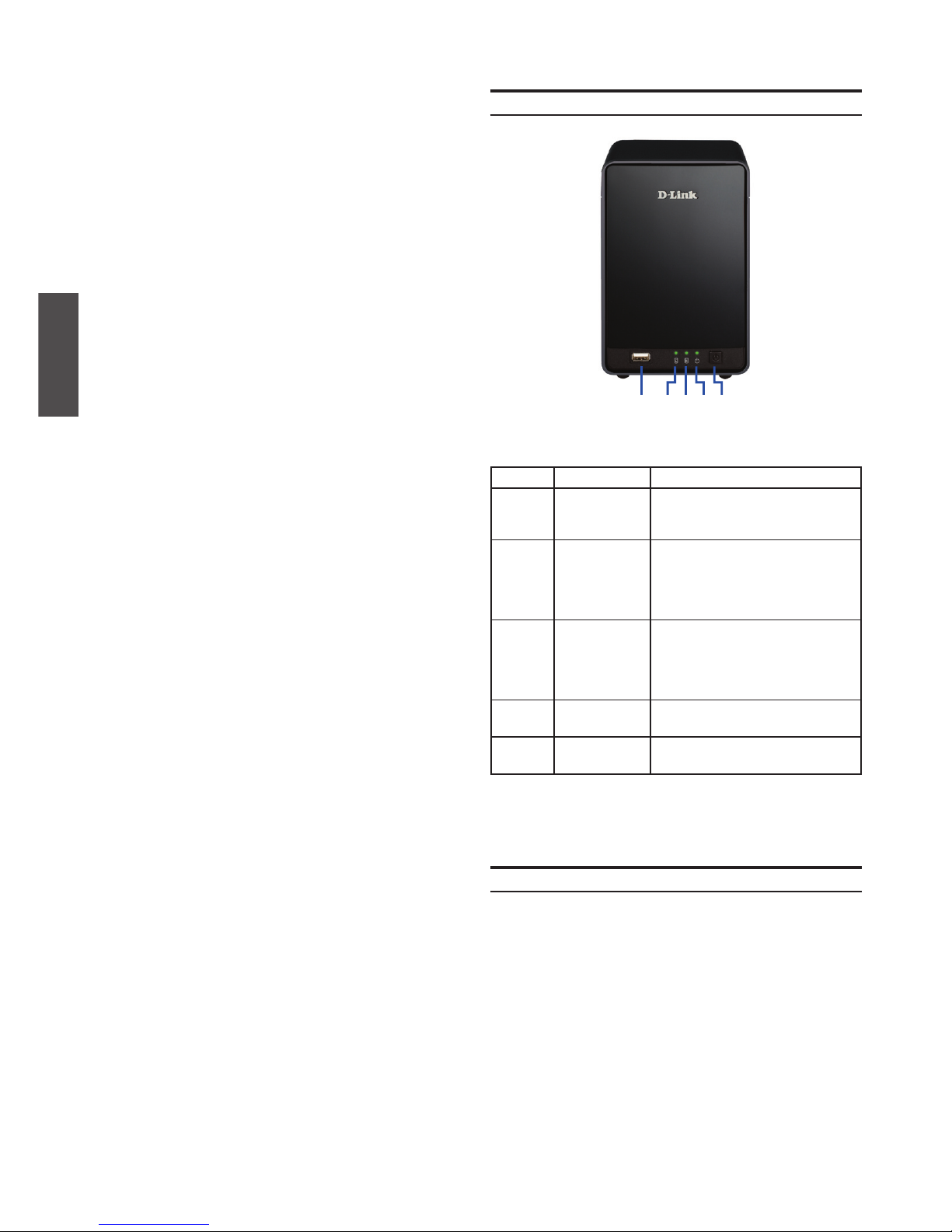

Abbildung 1. Vorderseite des DNR-326
B C DE
A

D-Link 2-Bay Professional Network Video Recorder 5
DEUTSCH
Ethernet-Verbindung
Schließen Sie ein Ethernet-Kabel an den
Ethernet-Port des DNR-326 an. Mit diesem Kabel
wird der DNR-326 über einen Router oder Switch
mit Ihrem lokalen Netzwerk oder direkt mit einem
Computer zwecks Konguration verbunden.
Anschluss einer USV (optional)
Falls Sie über eine unterbrechungsfreie Strom-
versorgung (USV) verfügen, die Sie zusammen
mit Ihrem NVR verwenden möchten, können
Sie diese anschließen, bevor Sie das System
einschalten.
1. Schließen Sie das USB-Kabel vom USV-Gerät
an den Port auf der Rückseite des NVR an.
2. Schließen Sie das Stromkabel an das USV-Gerät
an. (Vergewissern Sie sich, dass das USV-Gerät
angeschlossen ist und Strom empfängt.)
Inbetriebnahme
Erste Schritte
1. Stellen Sie sicher, dass der NVR über einen
Router oder einen Switch mit einem Netzwerk
oder direkt mit einem PC verbunden ist.
2. Legen Sie die DNR-326 CD in das CD-ROM-
Laufwerk ein. Sollte die CD auf Ihrem
Computer nicht automatisch ausgeführt
werden, klicken Sie auf Start > Ausführen.
Geben Sie folgenden Befehl in das angezeigte
Feld ein: D:\autorun.exe, wobei D: für den
Laufwerkbuchstaben Ihres CD-ROM-Laufwerks
steht. Klicken Sie dann auf OK. Wenn das
Autorun-Fenster erscheint, klicken Sie auf
'NVR Search Utility' (NVR-Suchprogramm).
3. Wählen Sie einen verfügbaren NVR aus und
klicken Sie auf 'Configuration' (Konfiguration),
um auf die grafische Benutzeroberfläche des
NVR zuzugreifen. Genaue Konfigurationsan-
leitungen finden Sie im Benutzerhandbuch auf
der CD-ROM.
Einschalten
Schließen Sie das Netzteil (Stromadapter) an.
Schalten Sie den NVR ein und vergewissern
Sie sich, dass die Betriebsanzeige-LED auf der
Vorderseite des Geräts leuchtet.

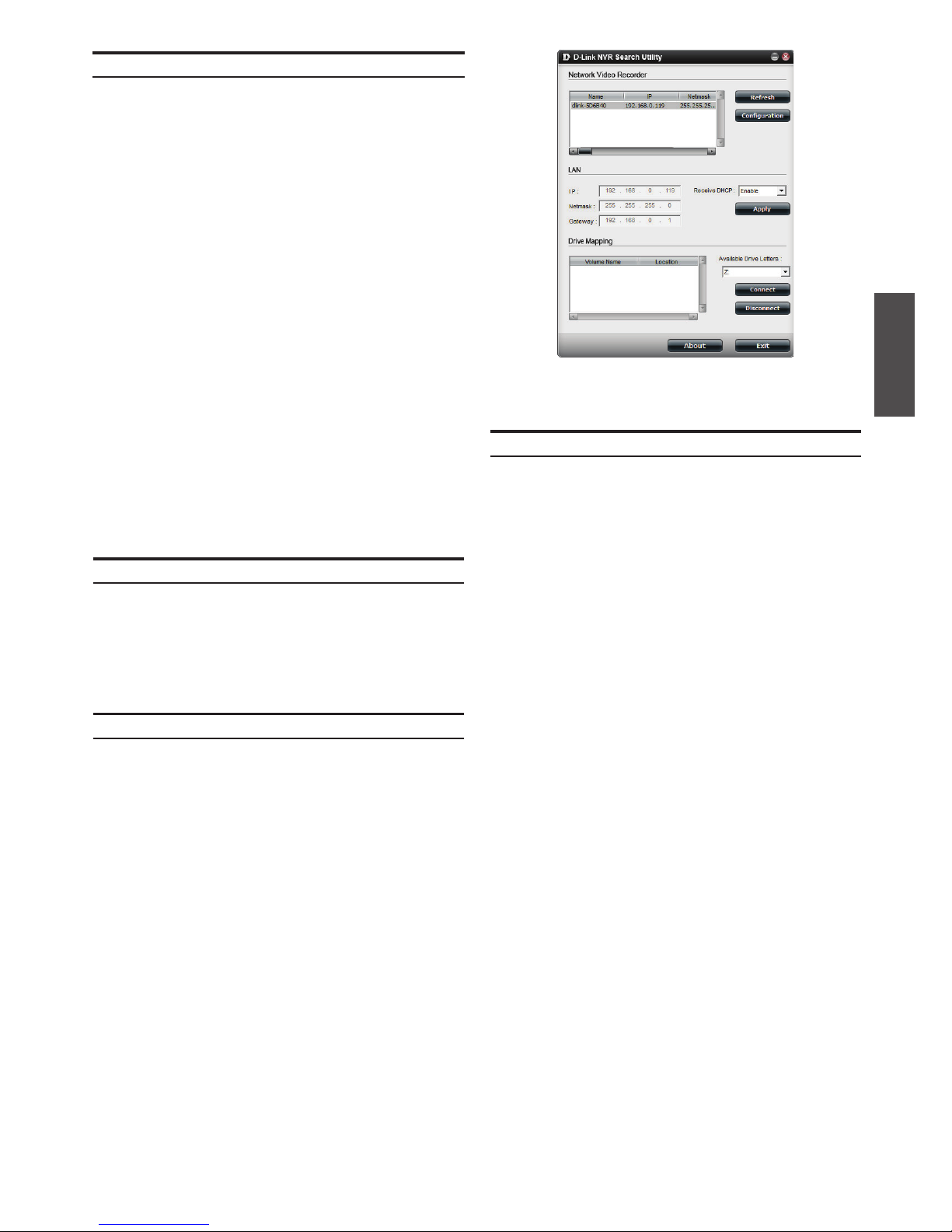

Abbildung 2. Das Suchprogramm des DNR-326 NVR
Technischer Support
Deutschland: Web: http://www.dlink.de
Telefon: [phone],14 € pro Minute
Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr
Österreich: Web: http://www.dlink.at
Telefon: [phone],116 € pro Minute
Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr
Schweiz: Web: http://www.dlink.ch
Telefon: [phone],08 CHF pro Minute
Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr
* Gebühren aus Mobilnetzen und von anderen Providern
können abweichen.

6 D-Link 2-Bay Professional Network Video Recorder
FRANÇAIS
À Propos de ce Guide
Ce guide fournit des instructions étape par étape
pour congurer votre enregistreur vidéo de réseau
professionnel à 2 baies DNR-326 de D-Link.
Notez que le modèle que vous avez acheté peut
légèrement différer de celui illustré sur les gures.
Le NVR professionnel à 2 baies DNR-326 est un
enregistreur de surveillance de réseau par caméra
able, aussi bien adapté aux environnements
professionnels que domestiques. Le DNR-326
dispose de toute une gamme de fonctions d'af-
chage, de stockage et de gestion permettant aux
utilisateurs de gérer leur système de surveillance
en toute simplicité.
Déballage du produit
Ouvrez le carton d'emballage et déballez
soigneusement son contenu. Consultez la liste
de colisage ci-dessous pour vous assurer qu'il
ne manque aucun article et qu'ils sont tous en
bon état. Si un des éléments est manquant ou
endommagé, veuillez contacter votre revendeur
D-Link local pour obtenir un remplacement.
- NVR professionnel à 2 baies DNR-326
- Cordon d'alimentation
- Adaptateur secteur
- Support de câble
- Câble Ethernet (CAT5 UTP)
- CD d'installation (CD-ROM contenant
NVR Search Utility and product documentation
in PDF format)
Élément Caractéristique Description
A Port USB Permet de connecter une ASI à
l'aide d'un câble USB.
B Voyant du HDD
(gauche) S'allume en bleu lorsque le disque dur est connecté ; clignote
lorsque des données sont en
cours de transfert et s'allume en
orange lorsque le disque a planté.
C Voyant du HDD
(droite) S'allume en bleu lorsque le disque dur est connecté ; clignote
lorsque des données sont en
cours de transfert et s'allume en
orange lorsque le disque a planté.
D Voyant
d'alimentation Indique que le DNR-326 est sous tension.
E Bouton de mise
sous tension Appuyez sur le bouton pour allumer le DNR-326.
Façade - DNR-326
Présentation du produit
Tableau 1. Description de la façade
Figure 1. Façade du DNR-326
B C DE
A
Installation et connexion
Installation du disque dur
1. Pour accéder aux baies de disques durs du
DNR-326, faites glisser le capot supérieur vers
l'arrière jusqu'à ce qu'il se détache du périphé-
rique. Une fois que la face avant est décrochée,
retirez-la des baies du périphérique.
2. Alignez un ou deux disques durs SATA de
3,5 pouces avec les rainures du boîtier, puis
insérez-les dans les baies jusqu'à ce qu'ils
soient fermement installés. Si un disque a été
mal inséré, le voyant ne s'allume pas.
3. Remettez en place le capot supérieur sur le
périphérique.

D-Link 2-Bay Professional Network Video Recorder 7
FRANÇAIS
Connexion Ethernet
Connectez un câble Ethernet au port Ethernet de
votre DNR-326 ; il doit relier le DNR-326 à votre
réseau local via un routeur ou un commutateur, ou
directement à un ordinateur pour sa conguration.
Connexion d'une ASI (facultatif)
Si vous possédez une alimentation sans interruption
(ASI) que vous souhaitez utiliser avec l'enregistreur
NVR, vous pouvez la connecter avant d'allumer
l'appareil.
1. Connectez le câble USB de l'UPS au port situé à
l'arrière du NVR.
2. Connectez le câble d'alimentation à l'ASI.
(Vériez que l'ASI est branchée et qu'elle est
sous tension.)

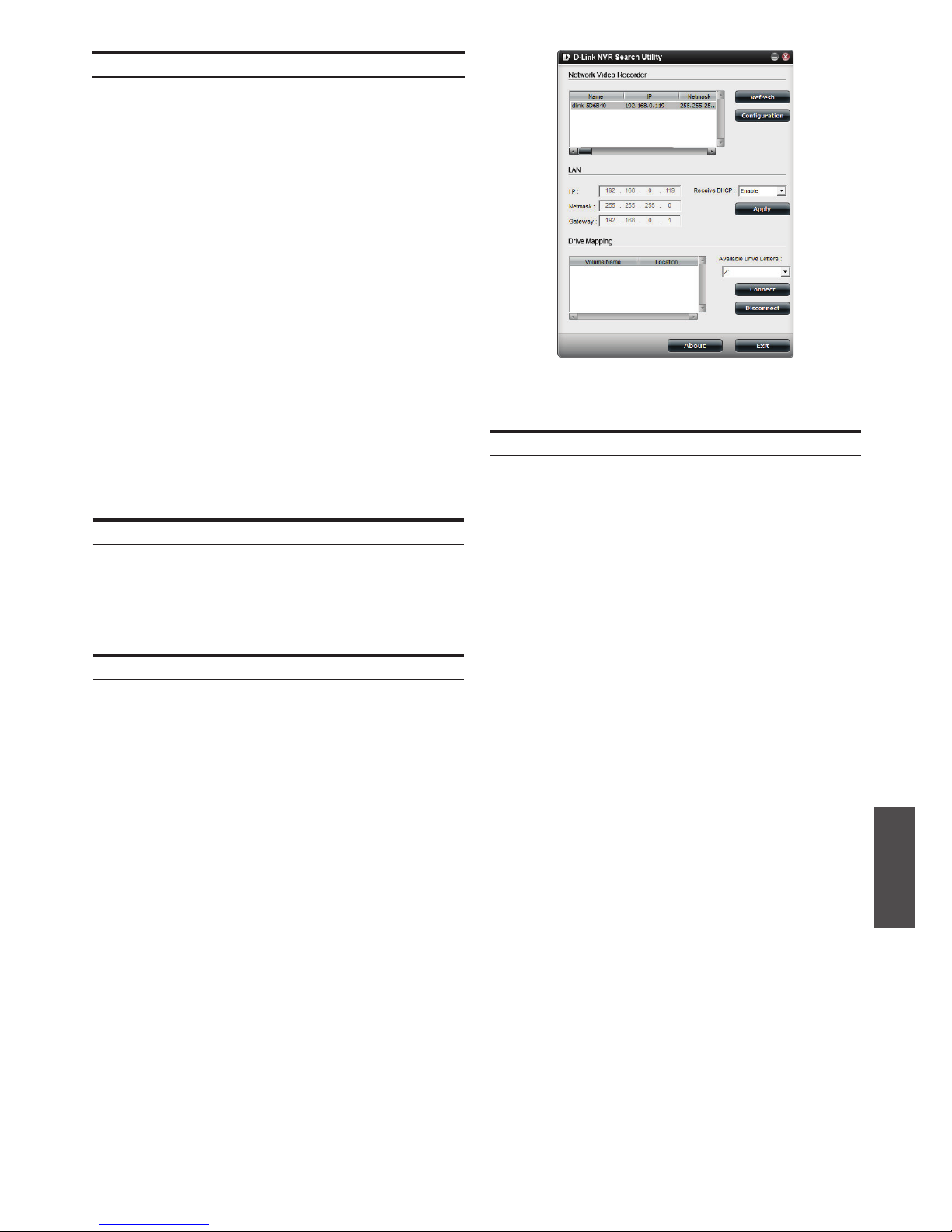

Figure 2. Utilitaire NVR Search du DNR-326
Assistance technique
Assistance technique D-Link sur internet :
http://www.dlink.fr
Assistance technique D-Link par téléphone :
01 76 54 84 17
Du lundi au vendredi de 9h à 19h (hors jours fériés)
Fonctionnement
Mise en route
1. Vérifiez que l'enregistreur NVR est connecté à
un réseau via un routeur ou un commutateur,
ou qu'il est directement connecté à un PC.
2. Insérez le CD du DNR-326 dans le lecteur CD.
Si le CD ne démarre pas automatiquement,
cliquez sur Démarrer > Exécuter. Dans la
boîte Run (Exécuter), tapez D:\autorun.exe,
où D: représente la lettre de lecteur de votre
CD-ROM), puis appuyez sur OK. Quand l’écran
d’exécution automatique apparaît, cliquez sur
NVR Search Utility (Utilitaire NVR Search).
3. Sélectionnez un NVR disponible, puis cliquez
sur Configuration pour accéder à son interface
Web. Veuillez consulter le manuel de l'utilisateur
sur le CD-ROM pour obtenir des directives
détaillées concernant la configuration.
Power On
Branchez l’adaptateur secteur. Mettez le NVR sous
tension et vérifiez que le voyant d'alimentation,
situé à l'avant de l'appareil, est allumé.

8 D-Link 2-Bay Professional Network Video Recorder
ESPAÑOL
Acerca de esta guía
En esta guía se ofrecen instrucciones paso a
paso para la conguración del grabador de vídeo
en red profesional de dos bahías DNR-326 de
D-Link. Tenga en cuenta que el modelo que ha
adquirido puede tener un aspecto ligeramente
diferente al mostrado en las ilustraciones.
El NVR profesional de dos bahías DNR-326 es
un grabador conable para la vigilancia mediante
cámara de red de uso doméstico y profesional. El
DNR-326 ofrece una amplia gama de funciones
de visualización, almacenamiento y administración
que facilitan la gestión del sistema de vigilancia
por parte de los usuarios.
Desempaquetado del producto
Abra la caja del envío y desempaquete su
contenido con cuidado. Consulte la lista de
envasado siguiente para asegurarse de que están
presentes todos los artículos y que no están
dañados. Si falta algún artículo o está dañado,
póngase en contacto con su proveedor local de
D-Link para que lo reponga.
- NVR profesional de dos bahías DNR-326
- Cable de alimentación
- Adaptador de alimentación
- Soporte para cable
- Cable Ethernet (CAT5 UTP)
- CD de instalación (CD-ROM que incluye la
utilidad de búsqueda de NVR y la document-
ación del producto en formato PDF)
Elemento Característica Descripción
A Puerto USB Se puede utilizar para conectarse
con un SAI mediante un cable USB.
B LED de UDD
(izquierda) Se ilumina en azul jo cuando la unidad de disco duro está
conectada, parpadea cuando se
transeren datos y se ilumina en
ámbar si la unidad da error.
C LED de UDD
(derecha) Se ilumina en azul jo cuando la unidad de disco duro está
conectada, parpadea cuando se
transeren datos y se ilumina en
ámbar si la unidad da error.
D LED de
alimentación Indica que el DNR-326 está encendido.
E Botón de
alimentación Pulse este botón para encender el DNR-326.
Panel frontal - DNR-326
Descripción general del producto
Tabla 1. Descripciones del panel frontal
Instalación y conexión
Instalación de las unidades de disco duro
1. Para acceder a las bahías de la unidad de
disco duro del DNR-326, deslice hacia atrás
la cubierta superior hasta que se desencaje
del dispositivo. Una vez desencajada la tapa,
extráigala del dispositivo para ver las bahías.
2. Alinee las unidades con las aberturas en la
carcasa e inserte una o dos unidades de disco
duro SATA de 3,5" en las bahías de la unidad
hasta que estén bien asentadas. Si una unidad
no se inserta correctamente, el indicador LED
no se iluminará.
3. Vuelva a colocar la cubierta superior del
dispositivo.

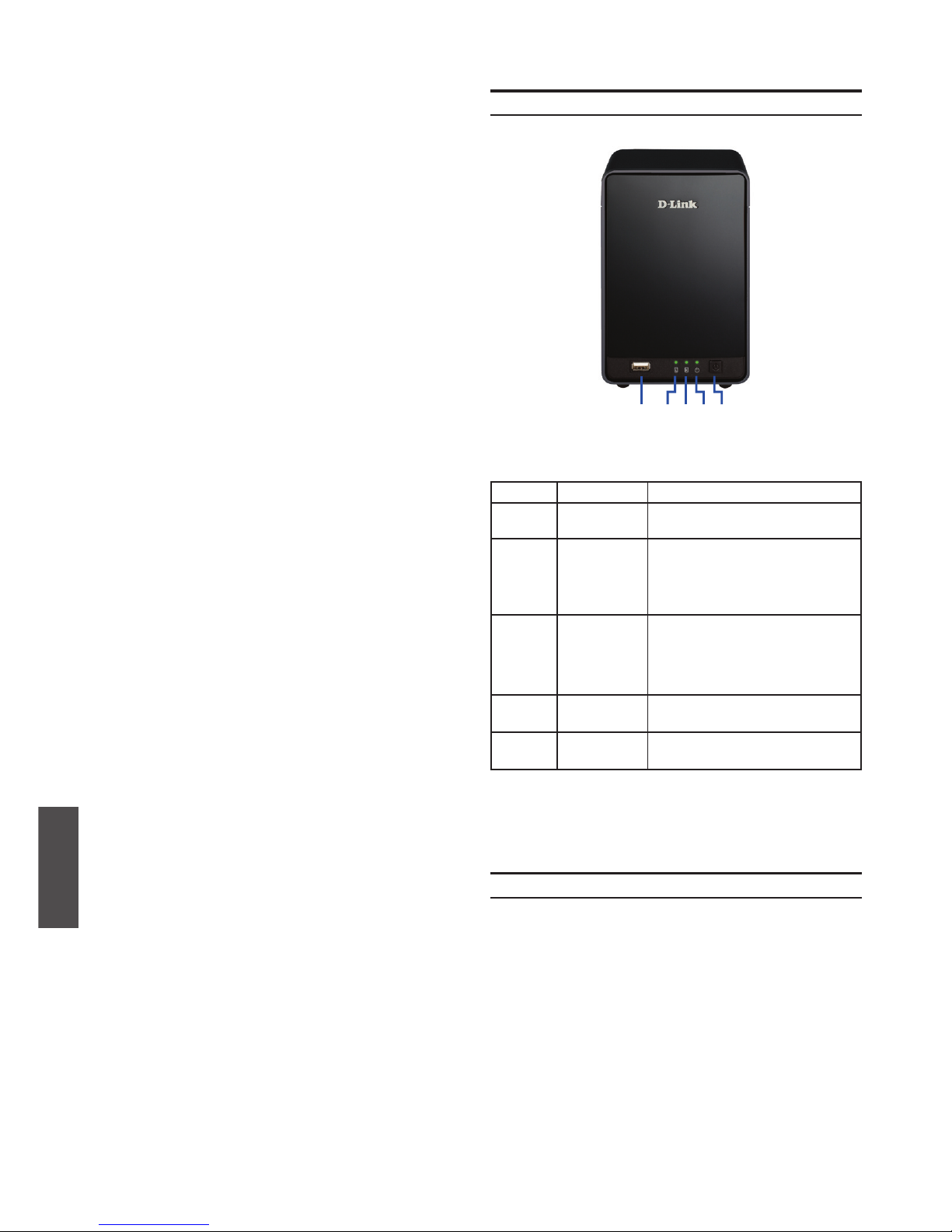

Figura 1. Panel frontal del DNR-326
B C DE
A

D-Link 2-Bay Professional Network Video Recorder 9
ESPAÑOL
Conexión Ethernet
Conecte un cable Ethernet al puerto Ethernet del
DNR-326. Este cable debe conectar el DNR-326
a la red local a través de un router o conmutador,
o directamente a un ordenador para su congu-
ración.
Conexión de un SAI (opcional)
Si dispone de un suministro de alimentación uni-
versal (SAI) que desee utilizar con el NVR, puede
conectarlo antes de encender la unidad.
1. Conecte el cable USB desde el SAI hasta el
puerto situado en la parte posterior del NVR.
2. Conecte el cable de alimentación al SAI.
(Asegúrese de que el SAI esté enchufado y
recibiendo energía).
Funcionamiento
Introducción
1. Asegúrese de que el NVR esté conectado a
una red a través de un router o un conmutador,
o que esté conectado directamente al PC.
2. Inserte el CD del DNR-326 en la unidad de
CD-ROM. Si la función de ejecución automática
del CD no se inicia automáticamente en su
ordenador, vaya a Inicio > Ejecutar. En el
cuadro Ejecutar, escriba D:\autorun.exe
(donde D: representa la letra de unidad de su
unidad de CD-ROM) y haga clic en Aceptar.
Cuando aparezca la pantalla de ejecución
automática, haga clic en NVR Search Utility
(Utilidad de búsqueda de NVR).
3. Resalte un NVR disponible y haga clic en
Configuration (Configuración) para acceder a
la IU web del NVR. Para obtener instrucciones
de configuración más detalladas, consulte el
manual del usuario en el CD ROM.
Encendido
Conecte el adaptador de alimentación Encienda
el NVR y compruebe que el LED de alimentación
de la parte frontal de la unidad esté iluminado.

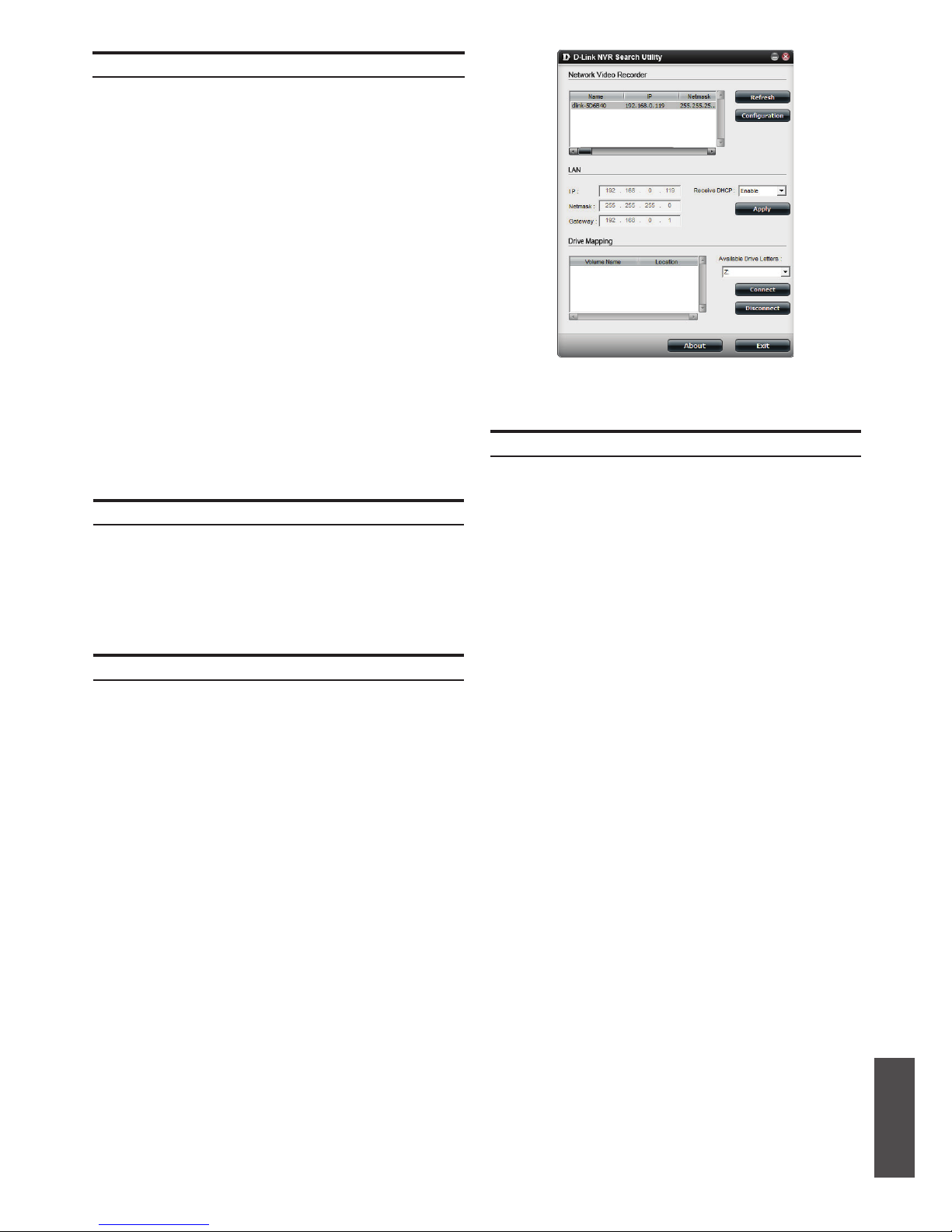

Figura 2. Utilidad de búsqueda de NVR del DNR-326
Asistencia técnica
http://www.dlink.es
Asistencia Técnica Telefónica de D-Link:
[phone] 0,067 €/min
De Lunes a Viernes de 9:00 a 19:00

10 D-Link 2-Bay Professional Network Video Recorder
ITALIANO
Informazioni sulla guida
La presente guida contiene istruzioni passo-passo
per la congurazione del videoregistratore di rete
professionale D-Link DNR-326 2-Bay Professional
Network Video Recorder. Notare che il modello
acquistato potrebbe essere leggermente diverso
da quello rafgurato nelle illustrazioni.
Il modello DNR-326 2-Bay Professional NVR è un
afdabile videoregistratore di rete di sorveglianza
per scopi domestici e commerciali. Il DNR-326
offre agli utenti un'ampia gamma di funzioni di
visualizzazione, archiviazione e amministrazione
per gestire facilmente il sistema di sorveglianza.
Disimballo del prodotto
Aprire la confezione e disimballarne il contenuto
prestando particolare attenzione. Vericare il
contenuto sulla base dell'apposito elenco riportato
di seguito per accertarsi che tutti gli articoli siano
presenti e integri. Se un articolo manca o è
danneggiato, chiederne la sostituzione al riven-
ditore D-Link di zona.
- Videoregistratore di rete professionale
DNR-326 2-Bay Professional NVR
- Cavo di alimentazione
- Alimentatore
- Supporto per cavo
- Cavo Ethernet (UTP CAT5)
- CD di installazione (CD-ROM contenente l'utilità
di ricerca
NVR Search Utility e la documentazione del
prodotto in formato PDF)
Elemento Funzione Descrizione
A Porta USB Può essere utilizzata per il colle-
gamento a un UPS utilizzando un
cavo USB.
B LED HDD
(sinistra) Si accende in blu sso quando il disco rigido è collegato, lampeggia
durante il trasferimento dei dati e si
accende in color ambra quando si
è vericato un guasto sull'unità.
C LED HDD
(destra) Si accende in blu sso quando il disco rigido è collegato, lampeggia
durante il trasferimento dei dati e si
accende in color ambra quando si
è vericato un guasto sull'unità.
D LED di
alimentazione Indica che il DNR-326 è acceso.
E Pulsante di
alimentazione Premere questo pulsante per accendere il DNR-326.
Tabella 1. Descrizioni per il pannello frontale
Pannello frontale - DNR-326
Panoramica sul prodotto
Installazione e collegamento
Installazione del disco rigido
1. Accedere agli alloggiamenti per i dischi rigidi
del DNR-326 facendo scorrere il coperchio
superiore all'indietro nché non si sgancia dal
dispositivo. Dopo aver sganciato la piastra di
copertura, staccarla dagli alloggiamenti del
dispositivo.
2. Allineare le unità alle scanalature presenti
sull'involucro, quindi inserire no in fondo uno
o due dischi rigidi SATA da 3,5" negli appositi
alloggiamenti. Se un'unità non è stata inserita
correttamente, il LED non si accende.
3. Ricollegare il coperchio superiore sul dispositivo.

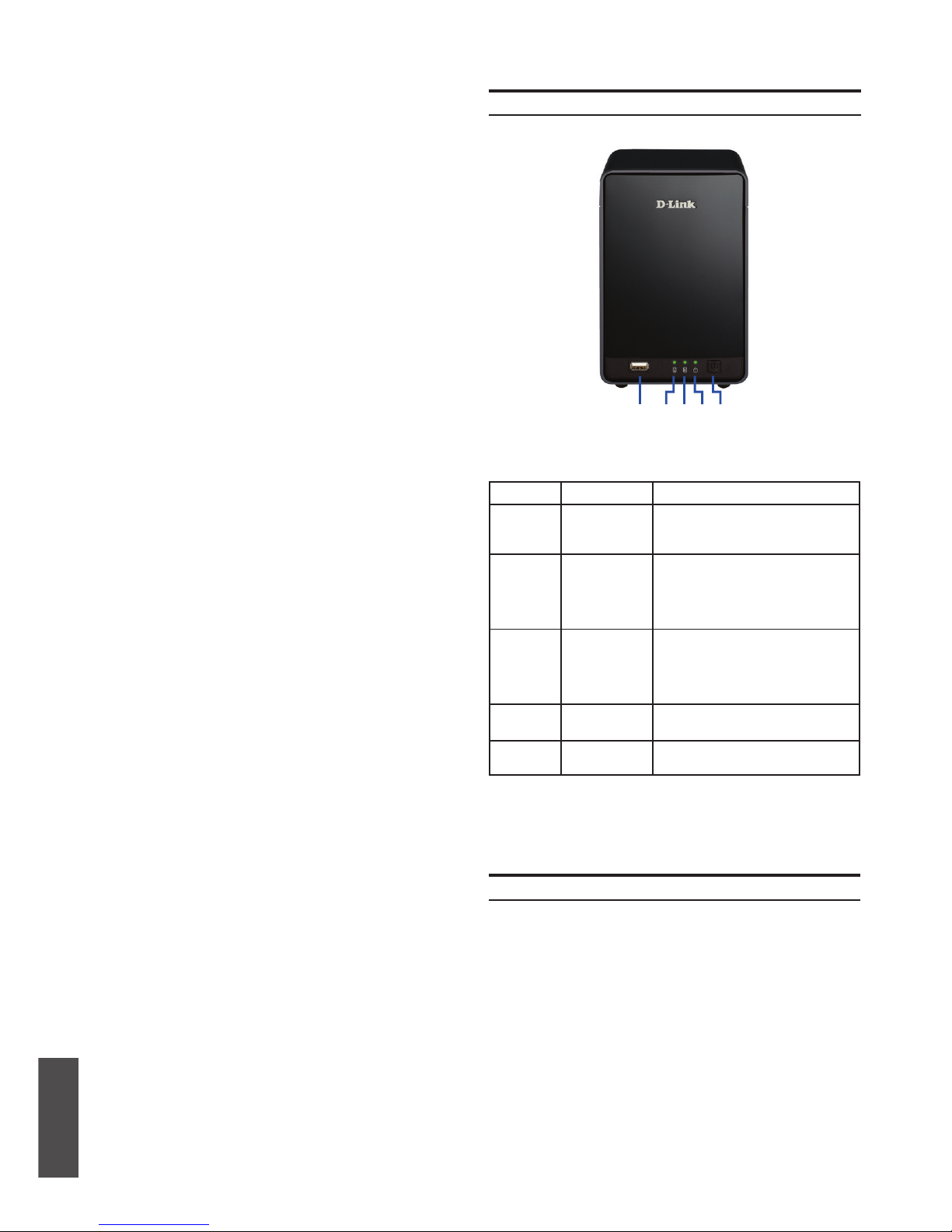

Figura 1. Pannello frontale del dispositivo DNR-326
B C DE
A
