D-Link DCS-80-5 User manual

Building Networks for People
DCS-80-5 / DCS-80-6
Quick Installation Guide
Outdoor Power Box
Quick Installation Guide
Руководство по быстрой установке
Guía de Instalación Rápida
Guia de Instalação Rápida
快速安裝指南
Petunjuk Pemasangan Cepat

2  D-Link DCS-80-5/6 Outdoor Power Box
ENGLISH
2  D-Link DCS-80-5/6 Outdoor Power Box
About This Guide
This guide contains step-by-step instructions
for setting up the D-Link DCS-80-5/6 Outdoor
Power Box. Please note that the model you
have purchased may appear slightly different
from those shown in the illustrations.
This AC 24 V power supply is designed for
indoor and outdoor applications, and is ideal
for use with exterior-mounted dome cameras.
It can power one dome camera with a heater,
pan/tilt device, blower, and/or other systems.
The unit has one fused output and is capable
of handling total load of 72 V. For operation in
different regions, two versions are available:
AC 110-115 V power input and AC 220-230 V
power input.
The power box provides a protected enclosure
for water resistance and convenient alarm
board installation.
Unpacking the Product
Open the shipping carton and carefully unpack
its contents. Please consult the packing list
below to make sure all items are present
and undamaged. If any item is missing or
damaged, please contact your local D-Link
reseller for replacement.
-Power Box Unit
-Alarm Board
Internal Diagram
Product Overview
Warnings
- Before proceeding, please read and observe
all instructions and warnings in the manual.
Retain this manual for future reference.
- Installation and servicing should be carried
out only by a qualied technician and should
conform to all local codes and regulations.
- Do not install the power supply unit near
any heat sources such as radiators, heat
registers, stoves, or other devices (including
ampliers) that produce heat.
- Please test the power source before
plugging it in and connecting it to the camera.
The components contained in the power box
are described in the following diagrams and
tables.
Table 1. Communication Signal Terminal Block
1 (J1) 2 (J6)
Pin Denition Pin Denition
1 Reserved 1 Reserved
2 Reserved 2 Reserved
3 Reserved 3 Reserved
4 Reserved 4 Reserved
5 ISOG 5 ISOG
6 VGND 6 VGND
7 VIDEO 7 VIDEO
Table 2. Power signal terminal block
3 (J5) 4 (J2)
Pin Denition Pin Denition
1 AC 24 V 1 AC 24 V
2 FG 2 FG
3 AC 24 V 3 AC 24 V

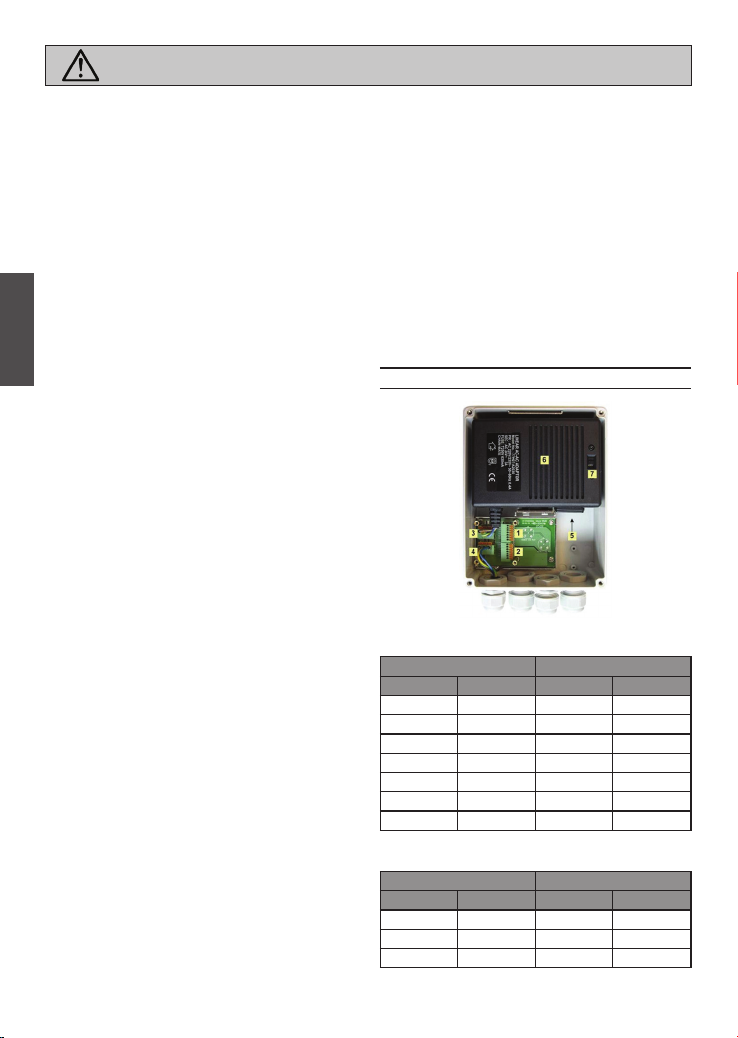

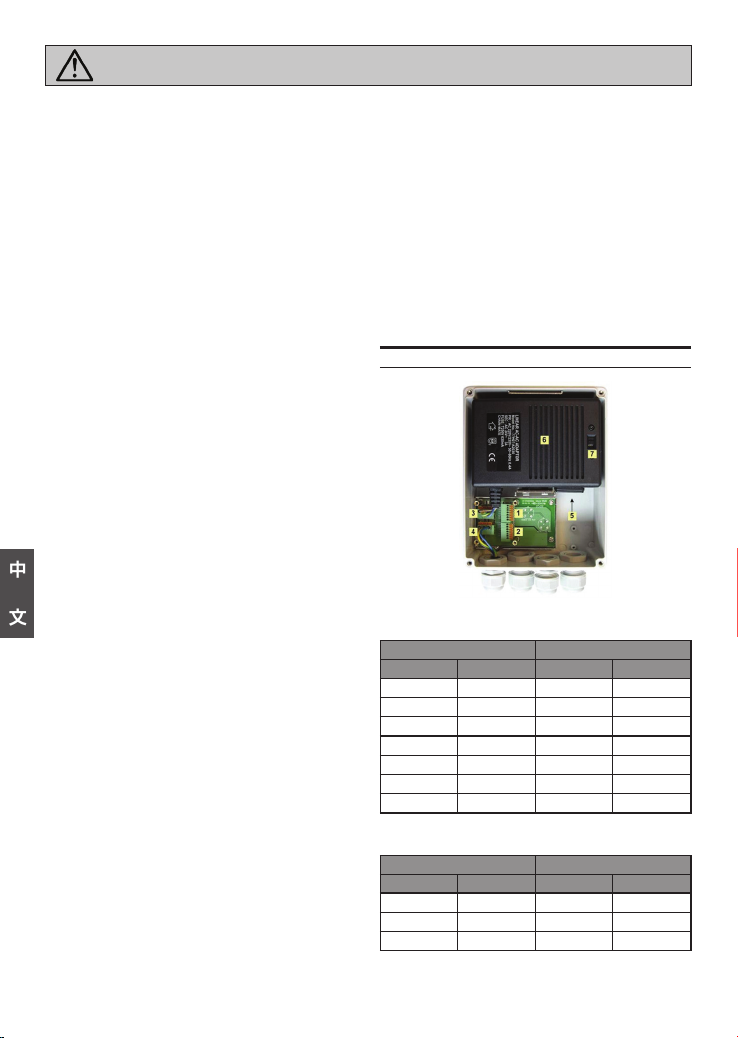

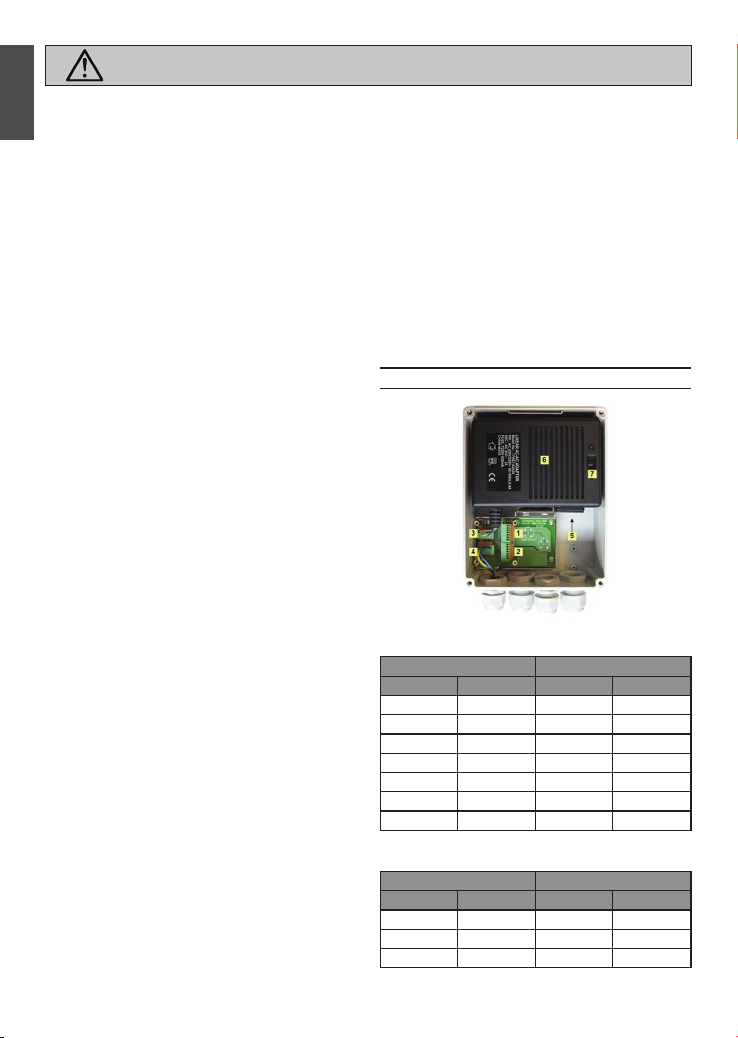

Figure 1. Internal Diagram
- Remove the padding from the power box
before plugging it in.
- Only use any approved attachments and
accessories specied by this guide.
- Servicing is required when the device has
been damaged, such as when the unit has
been immersed in water, has been dropped,
or is otherwise malfunctioning.
CAUTION: Using a power supply with an incorrect voltage or unstable voltage
range may cause damage and will void the warranty for this product.

D-Link DCS-80-5/6 Outdoor Power Box  3
ENGLISH
D-Link DCS-80-5/6 Outdoor Power Box  3
10 (J2) 8 (J1)
Pin Denition Pin Denition
ALR_COM ALARM
COM
ALR_COM ALARM
COM
ALR_NC ALARM
Normal
Close
ALR_NC ALARM
Normal
Close
ALR_NO ALARM
Normal
Open
ALR_NO ALARM
Normal
Open
ALR_GND ALARM
GND
ALR_GND ALARM
GND
ALARM 8 ALARM
PIN 8
ALARM 8 ALARM
PIN 8
ALARM 7 ALARM
PIN 7
ALARM 7 ALARM
PIN 7
11 (J3) 9 (J4)
Pin Denition Pin Denition
ALARM 6 ALARM
PIN 6
ALARM 6 ALARM
PIN 6
ALARM 5 ALARM
PIN 5
ALARM 5 ALARM
PIN 5
ALARM 4 ALARM
PIN 4
ALARM 4 ALARM
PIN 4
ALARM 3 ALARM
PIN 3
ALARM 3 ALARM
PIN 3
ALARM 2 ALARM
PIN 2
ALARM 2 ALARM
PIN 2
ALARM 1 ALARM
PIN 1
ALARM 1 ALARM
PIN 1
Table 3. Alarm Board Pin Denition
Table 4. Alarm Board Pin Denition

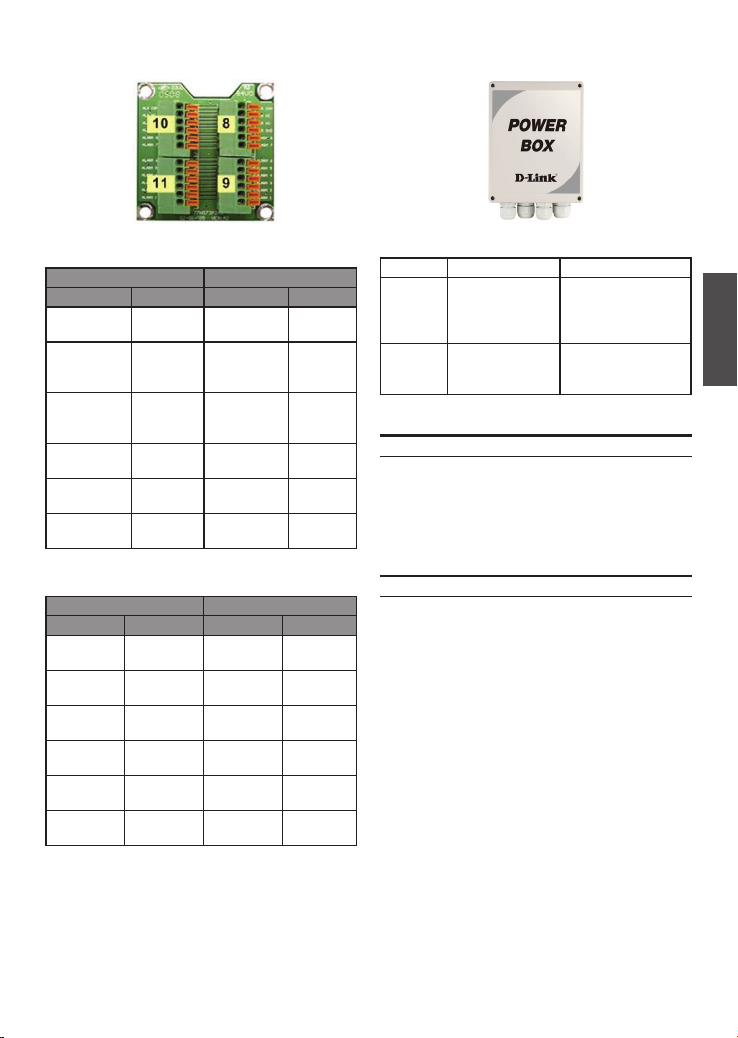

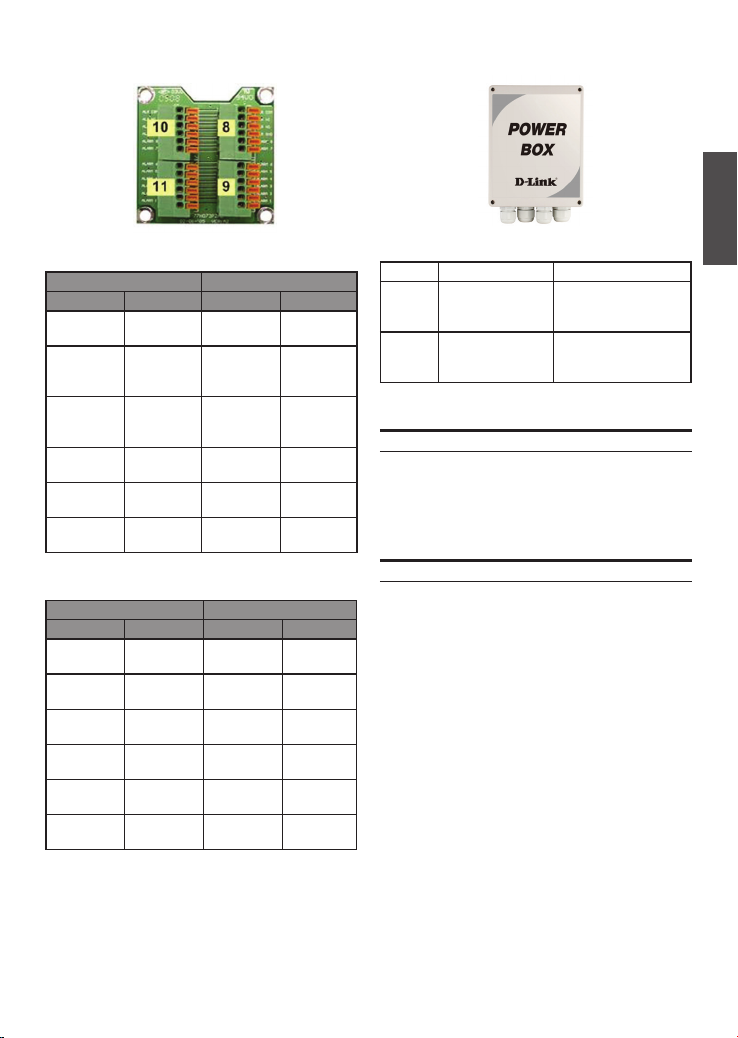

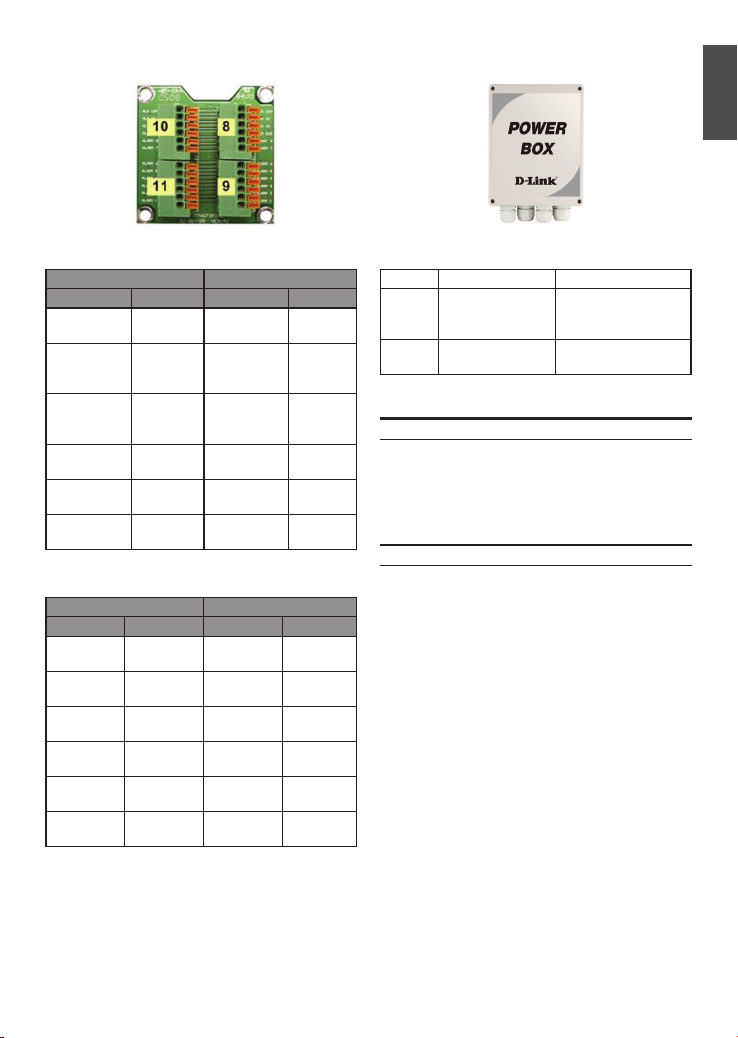

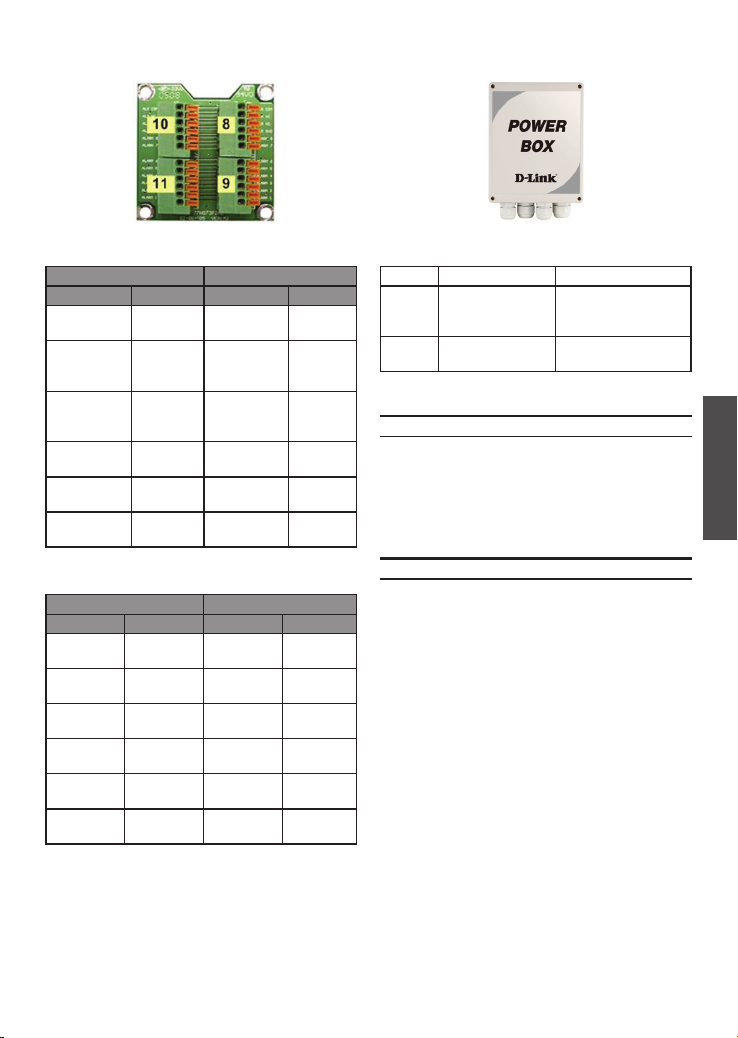

Figure 2. Alarm Board Diagram
Table 5. Internal Diagram
Prepare the power box for installation:
-Remove the screws from the lid of the power
box.
-Remove the lid, and set it aside.
-Remove the padding from the enclosure.
-Refer to the power box diagram in this
manual when attaching data and power
cables.
-Refer to the alarm board diagram to attach
alarm wiring if needed.
-Specify the appropriate adapter voltage.
Port Cable Diameter Purpose
C1, C3 6 mm - 12 mm For Power Cord (AC
110 V/220 V
or AC 24 V)
C2, C4 10 mm - 14 mm For Dome Camera or
External Data Cable
Connection Notice
- Connect any devices rst before plugging in
the power supply.
- Verify that the power box model meets the
voltage requirements of your device.
Preparation Before Installation
C1 C2 C3 C4

4  D-Link DCS-80-5/6 Outdoor Power Box
ENGLISH
4  D-Link DCS-80-5/6 Outdoor Power Box

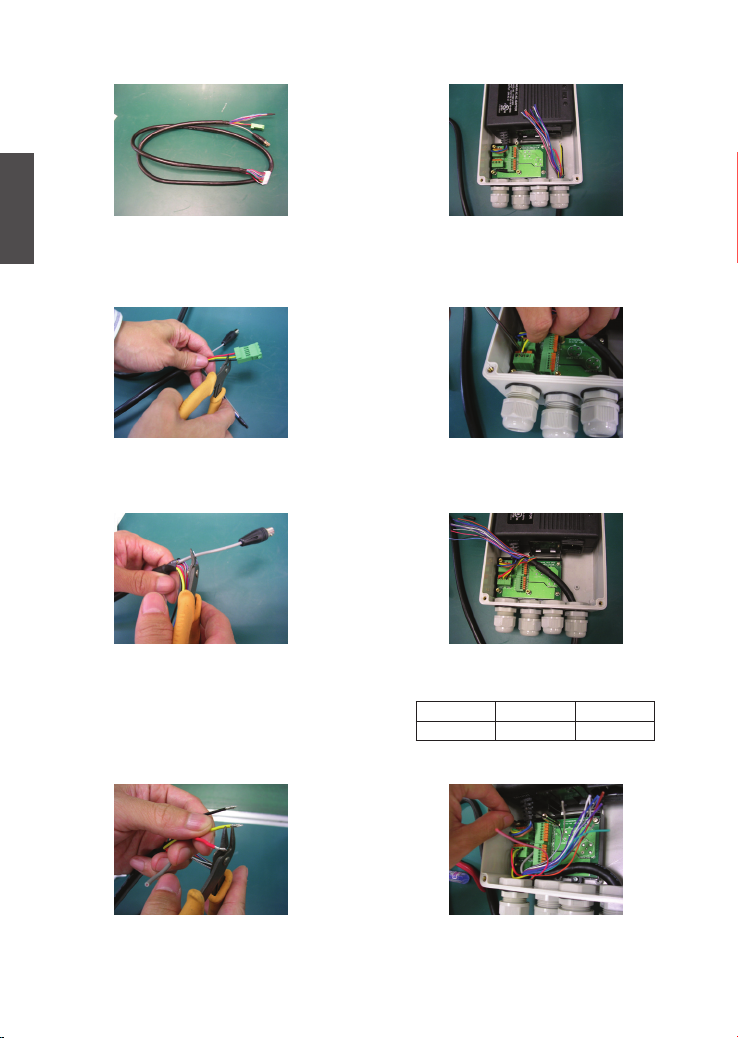

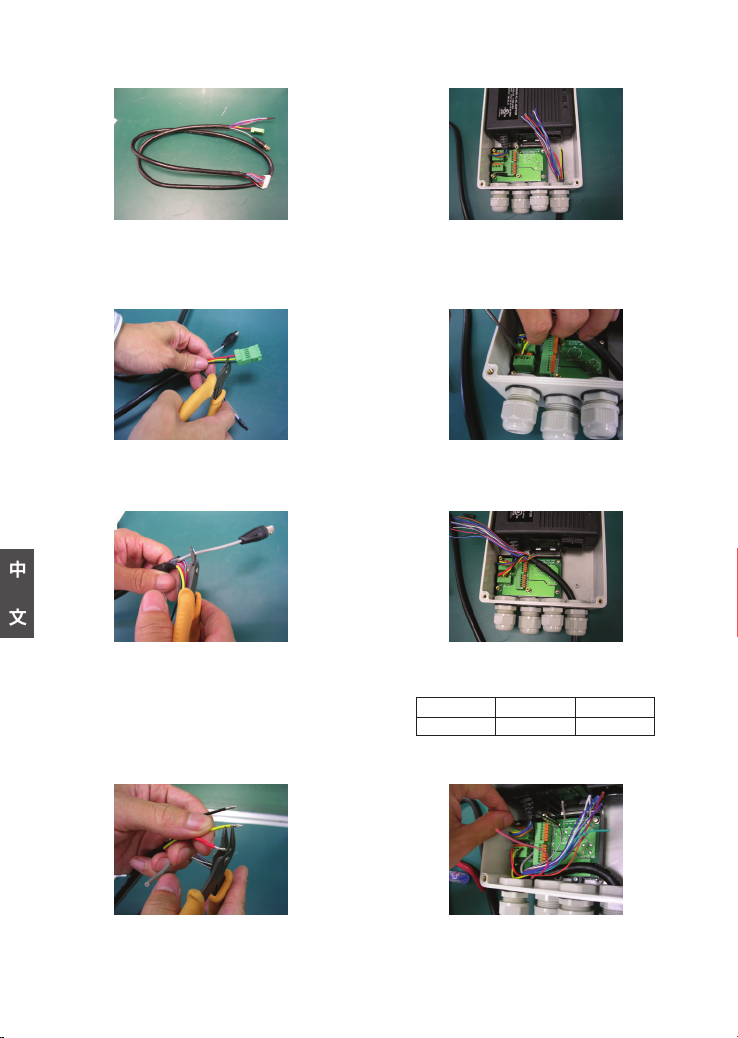

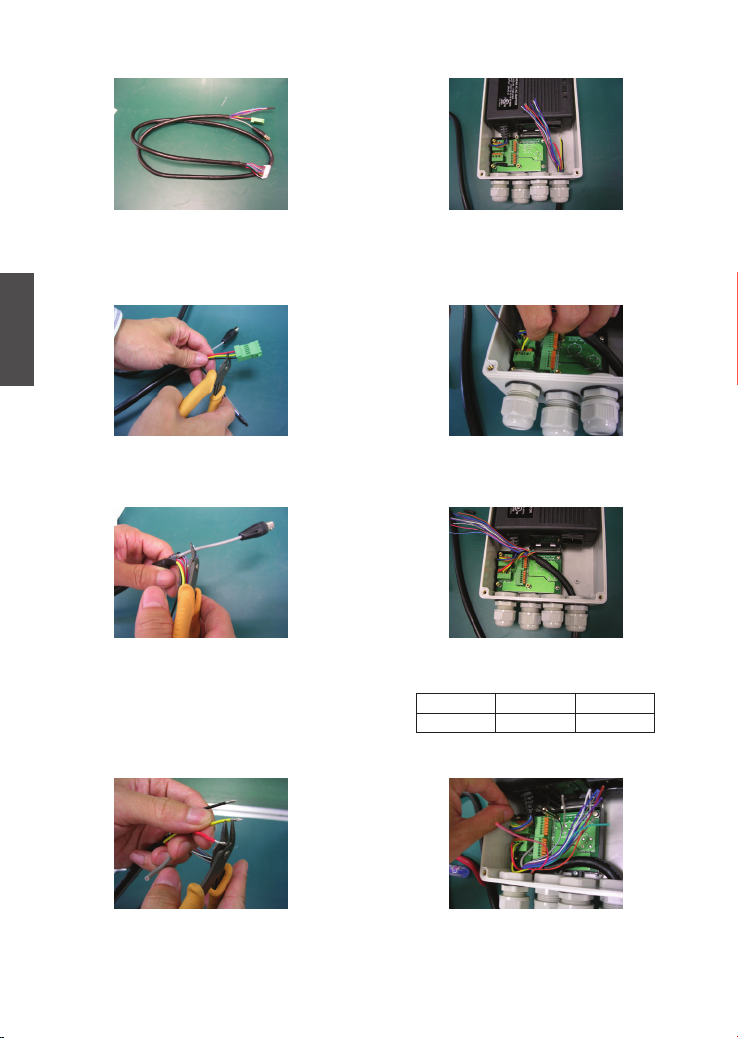

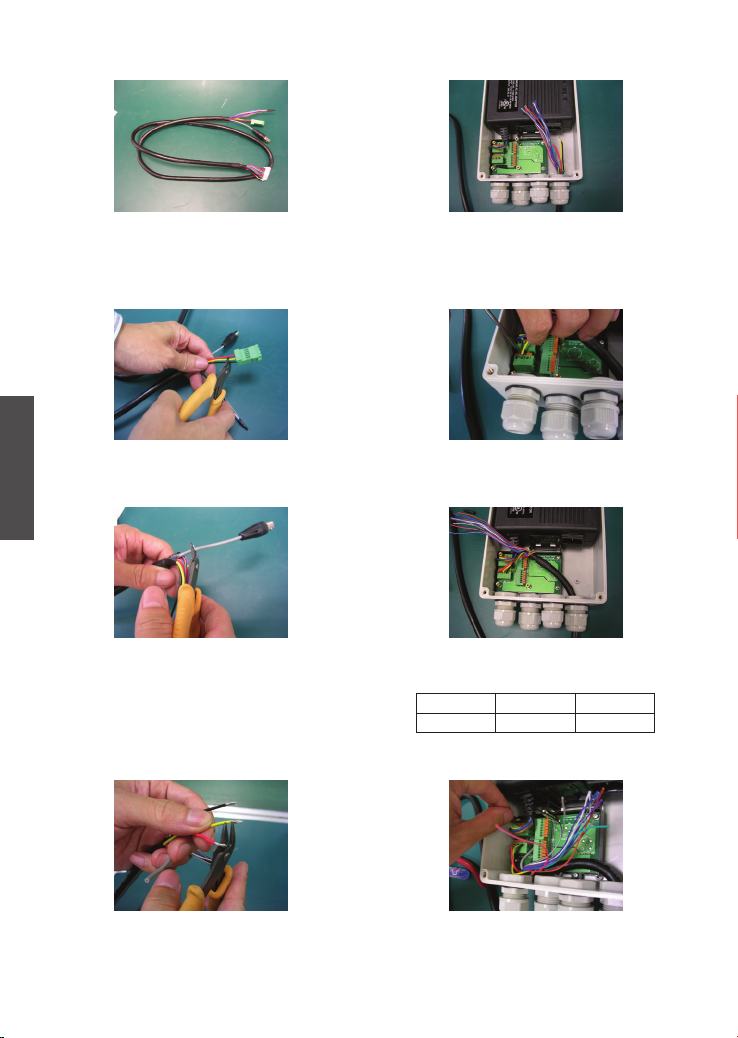

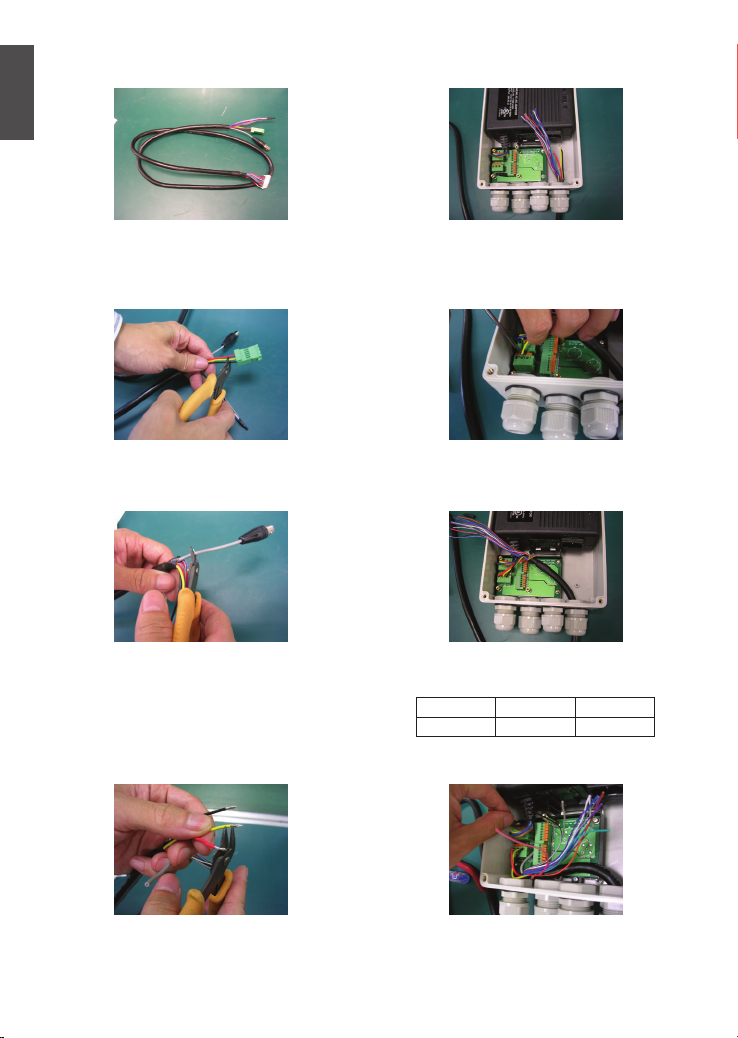

Installation
Step 1: Obtain the 22-pin data cable from the
camera packaging.
Step 5: Thread the 22-pin data cable through
the C2 or C4 port of the Power Box. Be sure to
pull all wires through completely.
Step 6: Connect the AC 24 V cables to the
power terminal block (J2).
Step 2: Identify the 3-pin AC 24 V connector
(red/yellow/black). Cut the wires.
Step 3: Identify the BNC video out connector.
Cut the wire.
NOTE: This analog video output is not required
for installation and can safely be removed.
Step 4: Remove wire shielding of from the AC
24 V cables with a wire stripper. Expose 3 mm
of naked wire.
Step 8: Secure the brass pillar to the circuit
board.
Step 7: Make sure the AC 24 V cables are in
the right order.
Pin 1 Pin 2 Pin 3
Red Yellow Black
Table 6. Pin/Wiring Denitions

D-Link DCS-80-5/6 Outdoor Power Box  5
ENGLISH
D-Link DCS-80-5/6 Outdoor Power Box  5
Step 9: First connect the alarm in/out cables to
the alarm board (please refer to table 3&4 for
denitions). Secure the alarm board onto the
top of the brass pillar with screws.
Step 10: Replace the lid of the power box and
afx it tightly using the included screws.
Step 11: Plug in the unit.
Electrical
Power Source
DCS-80-5: AC 110-115 V @ 50-60 Hz
DCS-80-6: AC 220-230 V @ 50-60 Hz
Certied Limited Power Source
Specications
Output
AC 24 V (max AC 29 V), 3.0 A max.
Mechanical
Environment
Indoor / Outdoor
Dimensions (H x W x D)
187 x 147 x 76 mm (7.36 x 5.78 x 3 inches)
Mounting Area (H x W)
187 x 147 mm (7.36 x 7.16 inches)
Weight
2 kg
Enclosure Material
Impact Resistant Polycarbonate Non-metallic
Flammability Rating
UL 94V-1
Color
Light Gray
Cover Fasteners
4 Captive Screws
Environmental
Waterproof Standard
IP66
Operating Temperature
0 °C to 40 °C (32 °F to 104 °F)
Storage Temperature
-40 °C to 50 °C (-40 °F to 122 °F)
Relative Humidity
0 to 95% non-condensing
Regulatory Compliance
Safety
LVD EN 60950
EMC
FCC, CE, C-tick, VCCI Class A

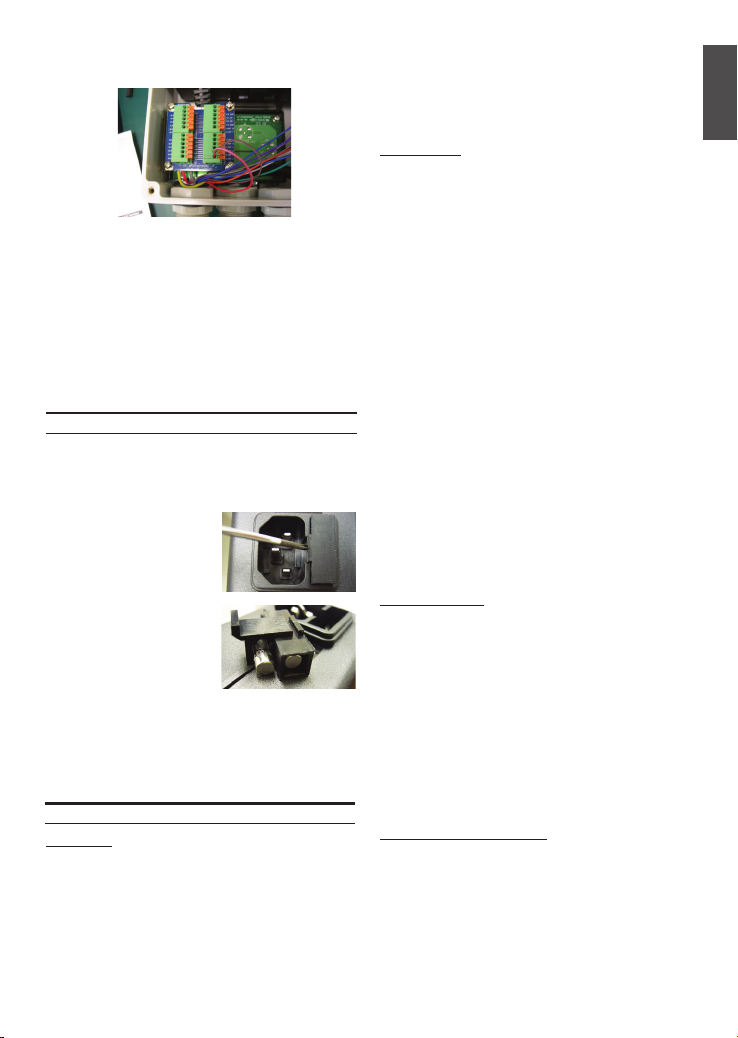

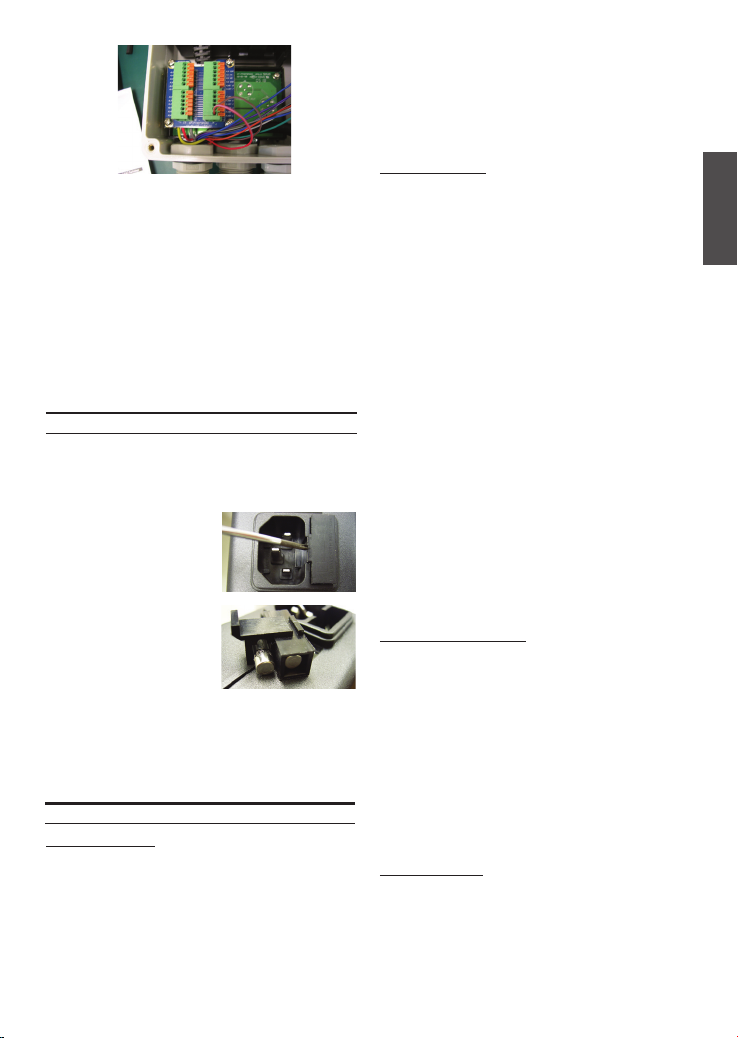

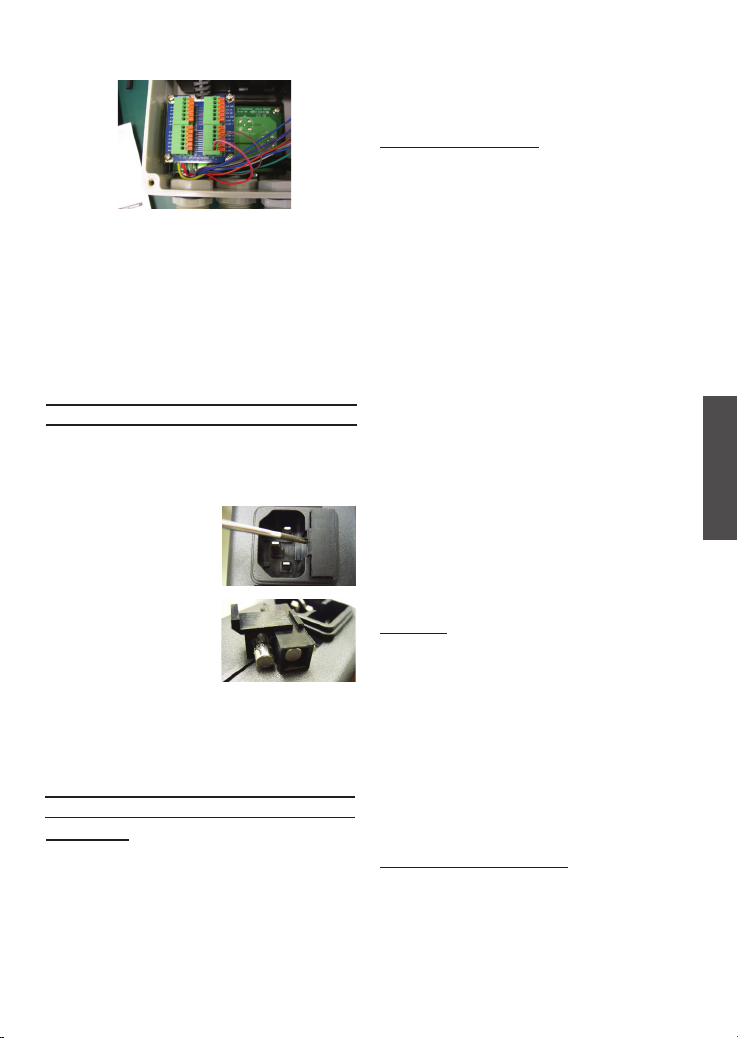

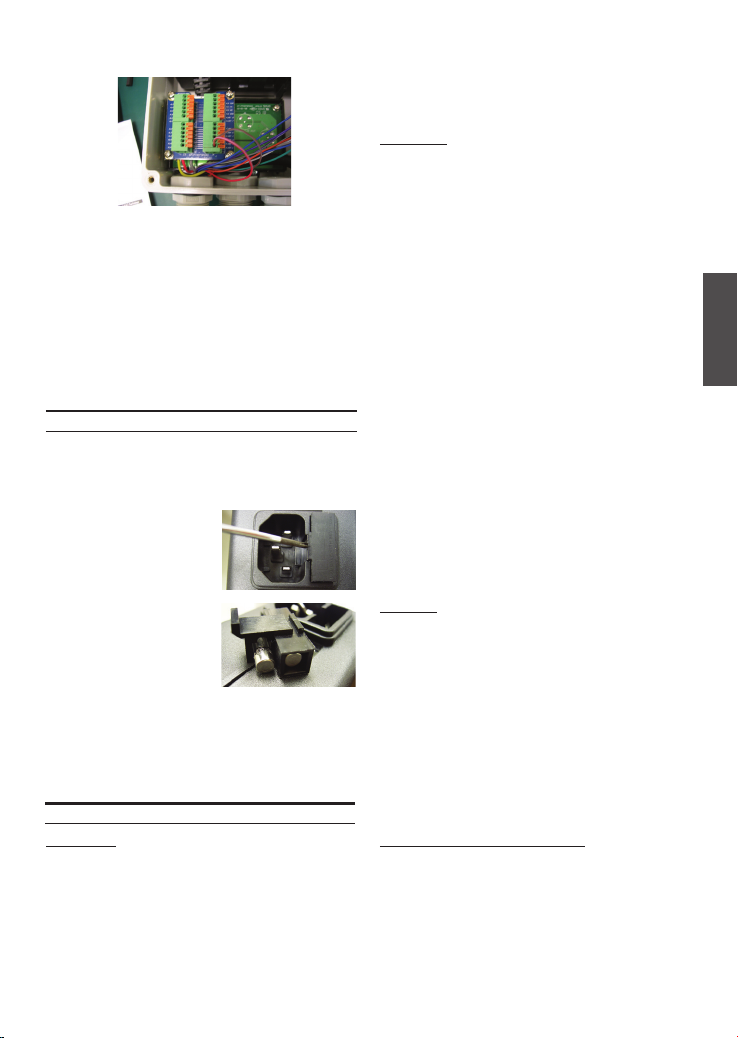

Fuse Replacement
The fuse can be accessed via a panel near the
3-pronged power connector on the side of the
Power Box.
Use a screwdriver to pry
open the fuse panel as
shown.
Once the panel has been
removed, you will see
the currently installed
fuse next to a clasp with
a spare fuse.
If needed, you may replace a blown fuse with
the provided spare.
Reconnect the fuse panel when nished.

6  D-Link DCS-80-5/6 Outdoor Power Box
Об этом руководстве
Данное руководство содержит пошаговые
инструкции для установки блока питания
DCS-80-5/6. Пожалуйста, обратите
внимание, что внешний вид устройства
может отличаться от иллюстраций,
приведенных в этом руководстве.
Источник питания 24 В постоянного тока
разработан для применения внутри и
вне помещений и является идеальным
решением для установки камер вне дома.
Устройство может обеспечить питанием
одну камеру с функциями обогрева,
поворота/наклона, вентиляции и/или другой
системами.
Устройство может работать при полной
нагрузке с 72 В. Для различных стран
доступны 2 версии: 110-115 В переменного
тока и 220-230 В переменного тока.
Блок питания оснащен влагозащитным
корпусом и удобным сигнальным табло.
Распаковка продукта
Откройте коробку и тщательно распакуйте
содержимое. Пожалуйста, посмотрите
комплектацию продукта ниже и убедитесь,
что все предметы имеются в наличии
и не повреждены. Если что-либо из
перечисленного отсутствует, то, пожалуйста,
обратитесь к поставщику.
-Блок питания
-Сигнальное табло
Внутренняя схема
Обзор продукта
Предупреждение
- Перед использованием устройства,
пожалуйста, прочтите все инструкции и
предупреждения в данном руководстве.
Сохраните это руководство для будущего
использования.
- Установка и обслуживание должны
выполняться квалифицированным
техником с соблюдением всех правил и
положений.
- Не устанавливайте блок питания вблизи
горячих источников, таких как радиаторы,
обогреватели, печи и другие устройства
(включая усилители).
- Пожалуйста, проверьте источник питания
перед тем как включить его и подключить
к камере.
Компоненты, содержащиеся в блоке питания
описываются в следующей схеме и таблицах.
Таблица 1. Описание pin сигнального
терминального блока
1 (J1) 2 (J6)
Pin Описание Pin Описание
1 Зарезервирован 1 Зарезервирован
2 Зарезервирован 2 Зарезервирован
3 Зарезервирован 3 Зарезервирован
4 Зарезервирован 4 Зарезервирован
5 ISOG 5 ISOG
6 VGND 6 VGND
7 VIDEO 7 VIDEO
Таблица 2. Питание сигнального
терминального блока
3 (J5) 4 (J2)
Pin Описание Pin Описание
1 AC 24 V 1 AC 24 V
2 FG 2 FG
3 AC 24 V 3 AC 24 V

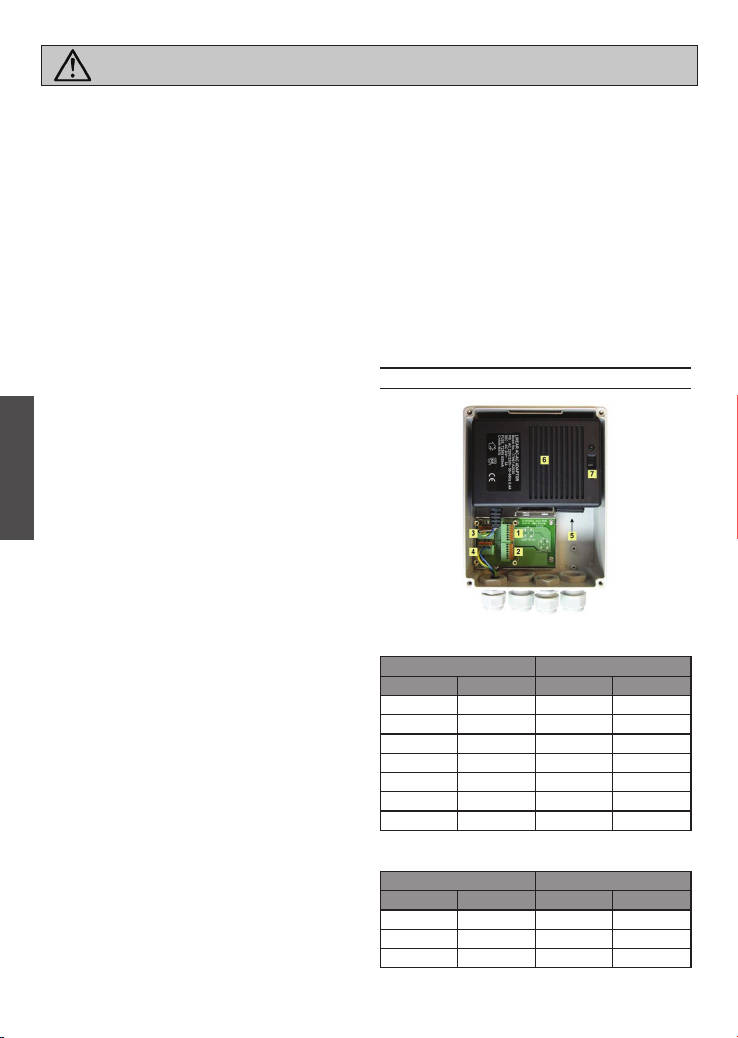

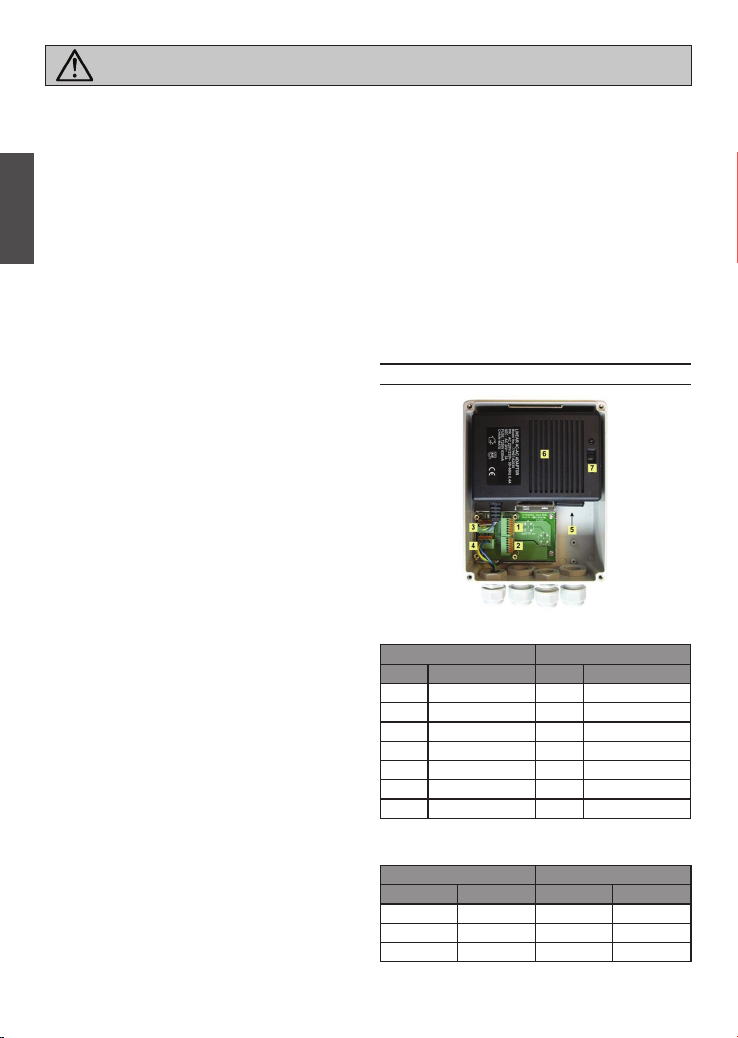

Рисунок 1. Внутренняя схема
- Удалите набивочный материал из блока
питания перед его подключением.
- Используйте только приложения и
аксессуары, одобренные данным
руководством.
- В случае повреждения устройства,
например, при его погружении в воду,
падении или неисправной работе,
потребуется ремонт устройства в
сервисном центре.
ВНИМАНИЕ: Использование источника питания с другими характеристиками может
повлечь выход из строя устройства и потерю гарантии.
PYCCКИЙ

D-Link DCS-80-5/6 Outdoor Power Box  7
10 (J2) 8 (J1)
Pin Описание Pin Описание
ALR_COM ALARM
COM
ALR_COM ALARM
COM
ALR_NC ALARM
Normal
Close
ALR_NC ALARM
Normal
Close
ALR_NO ALARM
Normal
Open
ALR_NO ALARM
Normal
Open
ALR_GND ALARM
GND
ALR_GND ALARM
GND
ALARM 8 ALARM
PIN 8
ALARM 8 ALARM
PIN 8
ALARM 7 ALARM
PIN 7
ALARM 7 ALARM
PIN 7
11 (J3) 9 (J4)
Pin Описание Pin Описание
ALARM 6 ALARM
PIN 6
ALARM 6 ALARM
PIN 6
ALARM 5 ALARM
PIN 5
ALARM 5 ALARM
PIN 5
ALARM 4 ALARM
PIN 4
ALARM 4 ALARM
PIN 4
ALARM 3 ALARM
PIN 3
ALARM 3 ALARM
PIN 3
ALARM 2 ALARM
PIN 2
ALARM 2 ALARM
PIN 2
ALARM 1 ALARM
PIN 1
ALARM 1 ALARM
PIN 1
Таблица 3. Описание pin сигнального табло
Таблица 4. Описание pin сигнального табло
Рисунок 2. Схема сигнального табло
Таблица 5. Внутренняя схема
Подготовка блока питания для установки:
-Открутите винты с крышки блока питания.
-Снимите крышку и отложите ее.
-Удалите набивку из корпуса.
-Обратитесь к схеме блока питания в
данном руководстве при подключении
дата кабеля и кабеля питания.
-Если необходимо подключить сигнальную
панель, то обратитесь к соответствующей
схеме.
-Задайте соответствующее напряжение
адаптера.
Порт Диаметр кабеля Назначение
C1, C3 6 mm - 12 mm Для кабеля питания
(AC 110 V/220 V
или AC 24 V)
C2, C4 10 mm - 14 mm Для DOME камеры
или внешнего дата
кабеля
Инструкции перед подключением
- Подключайте устройства до подачи
питания на БП
- Убедитесь, что блок питания отвечает
требованиям по питанию устройства.
Подготовка к установке
C1 C2 C3 C4
PYCCКИЙ

8  D-Link DCS-80-5/6 Outdoor Power Box
Установка
Шаг 1: Выньте 22-пиновый дата кабель из
комплекта поставки камеры.
Шаг 5: Проложите 22-пиновый дата кабель
через порт C2 или C4 на блоке питания.
Убедитесь, что все провода корректно
протянуты.
Шаг 6: Подключите кабели 24 В
переменного тока к силовому блоку (J2).
Шаг 2: Определите 3-пиновый коннектор
(красный/желтый/черный) 24 В переменного
тока. Отрежьте кабели.
Шаг 3: Определите видеоконнектор BNC.
Отрежьте кабель.
ПРИМЕЧАНИЕ: Этот аналоговый
видеовыход не требуется для установки и
может быть удален.
Шаг 4: Удалите защиту из кабелей 24 В
переменного тока для снятия изоляции.
Оставьте 3 мм голого провода.
Шаг 8: Надежно закрепите винтами
печатную плату.
Шаг 7: Убедитесь, что кабели 24 В
переменного тока подключены верно:
Pin 1 Pin 2 Pin 3
Красный Желтый Черный
Таблица 6. Описание разъемов pin и кабелей
PYCCКИЙ

D-Link DCS-80-5/6 Outdoor Power Box  9
Шаг 9: Сначала подключите сигнальные
вход/выход кабели к сигнальному табло
(за описанием, пожалуйста, обратитесь к
таблицам на страницах 6 и 7.) Надежно
закрепите сигнальное табло винтами к
верхней части блока питания.
Шаг 10: Расположите крышку на блоке
питания и закрепите ее с помощью винтов.
Шаг 11: Подключите питание устройства.
Электрические
Источник питания
DCS-80-5: 110-115 В постоянного тока @
50-60 Гц
DCS-80-6: 220-230 В постоянного тока @
50-60 Гц
Характеристики
Выходная мощность
24 В переменного тока (макс. 29 В
переменного тока), 3.0 A макс.
Механические
Применение
В помещении / Вне помещения
Размеры (В x Ш x Д)
187 x 147 x 76 мм
Монтажная поверхность (В x Ш)
187 x 147 мм
Вес
2 кг
Материал корпуса
Ударопрочный устойчивый
поликарбонатный неметаллический
Огнестойкость
UL 94V-1
Цвет
Светло-серый
Зажимы корпуса
4 присоединенных винта
Окружающая среда
Влагозащищенность
IP66
Рабочая температура
От 0 °до 40 °C
Температура хранения
От -40 °C до 50 °C
Относительная влажность
От 0 до 95% без конденсата
Сертификаты
Безопасность
LVD EN 60950
EMC
FCC, CE, C-tick, VCCI Class A
Замена предохранителя
Предохранитель может быть доступен
через панель рядом с 3-х штекерной вилкой
на боковой стороне блока питания.
Используйте отвертку,
чтобы открыть панель
предохранителя, как
показано на картинке.
После открытия
панели можно увидеть
установленный
предохранитель рядом
с резервным.
При необходимости можно заменить
окисленный предохранитель на резервный.
Закрепите панель предохранителя.
PYCCКИЙ

10  D-Link DCS-80-5/6 Outdoor Power Box
Acerca de esta Guía
Esta guía contiene instrucciones paso a paso
para la instalación de la caja de alimentación
de exterior D-Link DCS-80-5/6. Tenga en
cuenta que el modelo que ha adquirido podría
tener un aspecto ligeramente diferente de las
que aparecen en las ilustraciones.
Esta fuente de alimentación CA de 24V
está diseñada para aplicaciones interiores y
exteriores, y es ideal para su uso con cámaras
tipo domo montadas en exteriores. Se puede
alimentar una cámara domo con un calen-
tador, dispositivo pan/tilt, ventilador, y otros
sistemas.
La unidad tiene una salida y es capaz de
manejar una carga total de 72V. Para el
funcionamiento en las diferentes regiones,
existen dos versiones disponibles: AC
110-115V de entrada de alimentación y de CA
220-230V de entrada de alimentación.
La caja de alimentación proporciona un recinto
protegido resistente al agua y una instalación
conveniente con alarma a bordo.
Desempaquetando el producto
Abra la caja de embalaje y desempaque
cuidadosamente su contenido. Por favor,
consulte la guía de empaque siguiente para
asegurarse de que todos los elementos están
presentes y en buen estado. Si algún artículo
falta o está dañado, póngase en contacto
con su distribuidor local de D-Link para el
reemplazo.
-Caja de alimentación
-Tablero de Alarma
Diagrama Interno
Descripción de Producto
Precauciones
- Antes de continuar, por favor lea y siga todas
las instrucciones y advertencias en el manual.
Conserve este manual para referencia futura.
- La Instalación y mantenimiento deben ser
realizados únicamente por personal técnico
calicado y debe cumplir con todos los
códigos y reglamentos locales.
- No instale la unidad de alimentación cerca
de fuentes de calor tales como radiadores,
calefactores, estufas u otros aparatos
(incluyendo amplicadores) que produzcan
calor.
- Por favor, pruebe la fuente de energía antes
de enchufarla y conéctela a la cámara.
Los componentes que guran en el cuadro de
alimentación se describen en los siguientes
diagramas y tablas
Table 1. Communication Signal Terminal Block
1 (J1) 2 (J6)
Pin Denición Pin Denición
1 Reservado 1 Reservado
2 Reservado 2 Reservado
3 Reservado 3 Reservado
4 Reservado 4 Reservado
5 ISOG 5 ISOG
6 VGND 6 VGND
7 VIDEO 7 VIDEO
Table 2. Power signal terminal block
3 (J5) 4 (J2)
Pin Denición Pin Denición
1 AC 24 V 1 AC 24 V
2 FG 2 FG
3 AC 24 V 3 AC 24 V
Figura 1. Diagrama Interno
- Elimine el relleno de la caja de alimentación
antes de conectarlo
- Sólo use accesorios aprobados y
especicados por esta guía.
- Se requiere servicio cuando el dispositivo ha
sido dañado, por ejemplo, cuando la unidad
ha sido sumergida en agua, se ha caído, o
que tenga un mal funcionamiento.
Precaución: Usando una fuente de alimentación con un voltaje incorrecto o rango de
voltaje inestable puede causar daños y anular la garantía de este producto
ESPAÑOL

D-Link DCS-80-5/6 Outdoor Power Box  11
10 (J2) 8 (J1)
Pin Denición Pin Denición
ALR_COM ALARMA
COM
ALR_COM ALARMA
COM
ALR_NC Cerrar
ALARMA
Normal
ALR_NC Cerrar
ALARMA
Normal
ALR_NO Abrir
ALARMA
Normal
ALR_NO Abrir
ALARMA
Normal
ALR_GND ALARMA
GND
ALR_GND ALARMA
GND
ALARM 8 ALARMA
PIN 8
ALARM 8 ALARMA
PIN 8
ALARM 7 ALARM
PIN 7
ALARM 7 ALARMA
PIN 7
11 (J3) 9 (J4)
Pin Denición Pin Denición
ALARMA 6 ALARMA
PIN 6
ALARMA 6 ALARMA
PIN 6
ALARMA 5 ALARMA
PIN 5
ALARMA 5 ALARMA
PIN 5
ALARMA 4 ALARMA
PIN 4
ALARMA 4 ALARMA
PIN 4
ALARMA 3 ALARMA
PIN 3
ALARMA 3 ALARMA
PIN 3
ALARMA 2 ALARMA
PIN 2
ALARMA 2 ALARMA
PIN 2
ALARMA 1 ALARMA
PIN 1
ALARMA 1 ALARMA
PIN 1
Tabla 3. Denición de Pin de Tablero de alarma
Tabla 4. Denición de Pin de Tablero de alarma

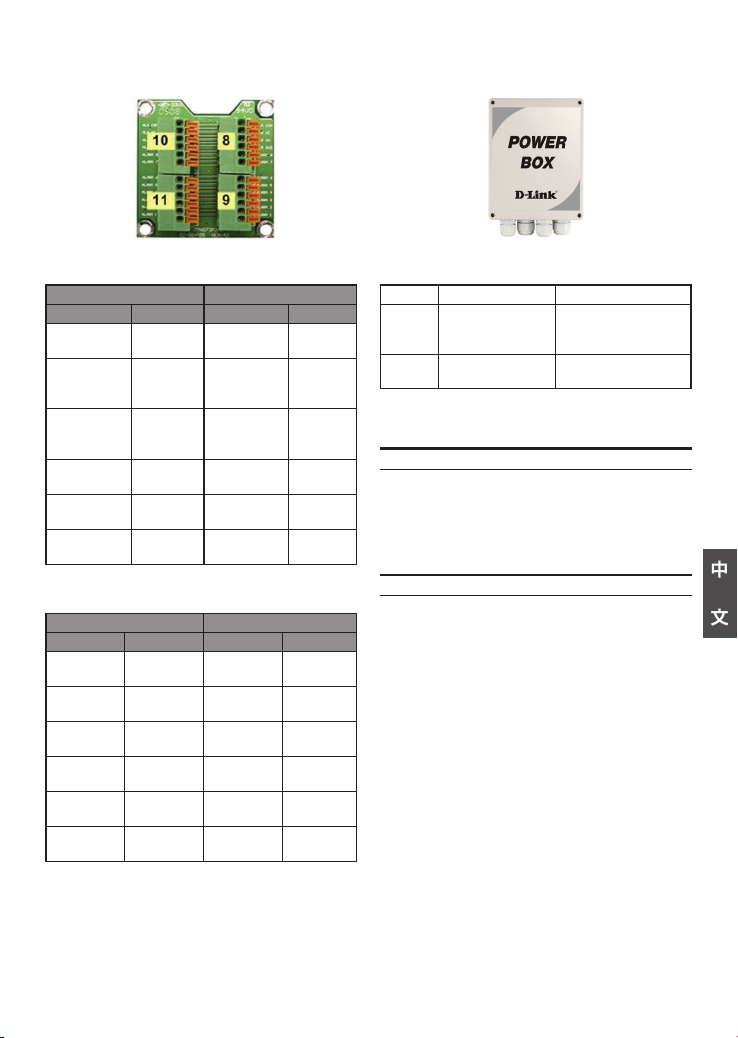

Figura 2. Diagrama de Tablero de alarma
Tabla 5. Diagrama Interno
Prepare la caja de alimentación para la
instalación:
-Quite los tornillos de la tapa de la caja de
alimentación.
-Retire la tapa y déjela a un lado.
-Elimine el relleno de la caja.
-Consulte el diagrama de caja de alimentación
en este manual, cuando conecte los cables
de datos y de alimentación.
-Consulte el diagrama de tablero de alarma
para conectar el cableado de alarma si es
necesario.
-Especique el voltaje apropiado del
adaptador.
PUERTO Diámetro cable Propósito
C1, C3 6 mm - 12 mm Para cable de
alimentación
(AC 110 V/220 V
o AC 24 V)
C2, C4 10 mm - 14 mm Para cámara Domo
o Cable de datos
externo
Nota de Conexión
- Conecte todos los dispositivos antes de
enchufar la fuente de alimentación.
- Verique que el modelo de caja de
alimentación cumple con los requisitos de
voltaje de su dispositivo.
Preparación Antes de la Instalación
C1 C2 C3 C4
ESPAÑOL

12  D-Link DCS-80-5/6 Outdoor Power Box
Instalación
Paso 1: Obtenga el cable de datos de
22-Pines desde el empaque de la cámara
Paso 5: Pase el cable de 22 pines de datos
a través del puerto C2 o C4 de la caja de
alimentación. Asegúrese de tirar todos los
cables por completo
Paso 6: Conecte el cable de CA de 24V al
terminal de alimentación (J2)
Paso 2: Identique los 3-Pines del conector
AC 24V (Rojo/Amarillo/Negro). Corte los
cables.
Paso 3: Identique el conector de salida de
video BNC. Corte los cables.
Nota: Esta salida de video análogo no es
requerida para la instalación y puede ser
removida con seguridad.
Paso 4: Quite el blindaje de los cables de
CA de 24 V con un pelacables. Exponga 3
mm de cable descubierto.
Paso 8: Asegure el pilar de latón en la placa
de circuito
Paso 7: Asegúrese que los cables CA de 24V
están en el orden correcto
Pin 1 Pin 2 Pin 3
Rojo Amarillo Negro
Tabla 6. Deniciones de Pin/Cables
ESPAÑOL

D-Link DCS-80-5/6 Outdoor Power Box  13
Paso 9: En primer lugar conecte los cables de
la alarma en el tablero de la alarma (consulte
la tabla 3&4 para las deniciones). Fije la
tarjeta de alarma en la parte superior del pilar
de latón con tornillos.
Paso 10: Vuelva a colocar la tapa de la caja
de alimentación y coloque rmemente los
tornillos incluidos.
Paso 11: Enchufe la unidad
Eléctricas
Fuente de alimentación
DCS-80-5: AC 110-115 V @ 50-60 Hz
DCS-80-6: AC 220-230 V @ 50-60 Hz
Certicado de fuente de alimentación limitada
Especicaciones
Salida
CA 24 V (Max CA 29 V), 3.0 A Max
Mecánica
Entorno
Interior/Exterior
Dimensiones (AltoxAnchoxProfundidad)
187 x 147 x 76 mm
Área de montaje
187 x 147 mm
Peso
2Kg
Material de cubierta
Resistente a los choques, policarbonato no
metálicos
Clasicación de inamabilidad
UL 94v-1
Color
Gris Suave
Cubre Cierres
4 tornillos
Entorno
Estándar a prueba de agua
IP66
Temperatura de operación
0 °C a 40 °C (32 °F a 104 °F)
Temperatura de almacenamiento
-40 °C a 50 °C (-40 °F a 122 °F)
Humedad relativa
0 a 95% sin condensar
Cumplimiento de las normas
Seguridad
LVD EN 60950
EMC
FCC, CE, C-tick, VCCI Clase A
Reemplazo de Fusible
Se puede acceder al fusible a través de un
panel de cerca del conector de alimentación
de 3 puntas en el lado de la caja de
alimentación.
Utilice un destornillador
para abrir la caja de
fusibles como se muestra.
Una vez que el panel se
ha removido, podrás
ver el fusible instalado
actualmente junto a un
broche con un fusible de
repuesto.
Si es necesario, puede reemplazar un fusible
fundido por el de repuesto suministrado.
Vuelva a conectar el panel de fusibles cuando
haya terminado.
ESPAÑOL

14  D-Link DCS-80-5/6 Outdoor Power Box
Sobre Este Guia
Este guia contém um passo-a-passo para
congurar o D-Link DCS-80-06/05 Caixa de
energia externa. Por favor, note que o modelo
que você comprou pode parecer ligeiramente
diferente daqueles mostrados nas ilustrações.
Esta fonte AC de alimentação de 24 V é
projetada para aplicações internas e externas,
e é ideal para uso com câmeras dome
externas. É possível alimentar uma câmera
dome com um aquecedor, função pan / tilt,
ventilador e ou outros sistemas.
A unidade tem uma saída que é capaz de lidar
com a carga total de 72 V. Para a operação
em diferentes regiões, estão disponíveis duas
versões: potência de entrada de entrada de
alimentação AC 110-115 V e AC 220-230 V.
A caixa de alimentação prove um invólucro de
proteção resistente à água e conveniente para
instalação da placa de alarme.
Desembalar o Produto
Abra a embalagem e retire cuidadosamente
o seu conteúdo. Por favor consultar a lista de
embalagem abaixo para certicar-se de que
todos os itens estão presentes e em boas
condições. Se algum item estiver faltando
ou danicado, contate seu revendedor local
D-Link para a substituição.
-Unidade de Power Box
-Alarme
Diagrama interno
Visão Geral do Produto
Avisos
- Antes de prosseguir, leia e siga todas as
instruções e advertências do manual. Guarde
este manual para referência futura.
- A Instalação e a manutenção devem ser
efetuadas apenas por um técnico qualicado
e deve obedecer a todos os códigos e
regulamentos locais.
- Não instale a unidade de alimentação
próxima a fontes de calor, tais como
radiadores, aquecedores, fogões ou outros
aparelhos (inclusive amplicadores) que
produzam calor.
- Por favor, testar a fonte de alimentação antes
de conectá-lo e então conectá-lo à câmara.
Os componentes contidos na caixa de energia
estão descritos nos seguintes diagramas e
tabelas.
Table 1. Communication Signal Terminal Block
1 (J1) 2 (J6)
Pin Denição Pin Denição
1 Reservado 1 Reservado
2 Reservado 2 Reservado
3 Reservado 3 Reservado
4 Reservado 4 Reservado
5 ISOG 5 ISOG
6 VGND 6 VGND
7 VIDEO 7 VIDEO
Table 2. Power signal terminal block
3 (J5) 4 (J2)
Pin Denição Pin Denição
1 AC 24 V 1 AC 24 V
2 FG 2 FG
3 AC 24 V 3 AC 24 V
Figura 1. Diagrama interno
- Retire o preenchimento da caixa de
alimentação antes de conectá-lo
- Utilize apenas os acessórios aprovados e
especicados neste guia.
- Serviços de reparo são necessários se o
aparelho for danicado, ou se a unidade
for imersa na água, ou que se encontra
avariado.
ATENÇÃO: Usar fonte de alimentação com voltagem incorreta ou faixa de tensão instável
pode causar danos e anula a garantia para este produto.
PORTUGUÊS

D-Link DCS-80-5/6 Outdoor Power Box  15
10 (J2) 8 (J1)
Pin Denição Pin Denição
ALR_COM ALARM
COM
ALR_COM ALARM
COM
ALR_NC ALARM
Normal
Close
ALR_NC ALARM
Normal
Close
ALR_NO ALARM
Normal
Open
ALR_NO ALARM
Normal
Open
ALR_GND ALARM
GND
ALR_GND ALARM
GND
ALARM 8 ALARM
PIN 8
ALARM 8 ALARM
PIN 8
ALARM 7 ALARM
PIN 7
ALARM 7 ALARM
PIN 7
11 (J3) 9 (J4)
Pin Denição Pin Denição
ALARM 6 ALARM
PIN 6
ALARM 6 ALARM
PIN 6
ALARM 5 ALARM
PIN 5
ALARM 5 ALARM
PIN 5
ALARM 4 ALARM
PIN 4
ALARM 4 ALARM
PIN 4
ALARM 3 ALARM
PIN 3
ALARM 3 ALARM
PIN 3
ALARM 2 ALARM
PIN 2
ALARM 2 ALARM
PIN 2
ALARM 1 ALARM
PIN 1
ALARM 1 ALARM
PIN 1
Tabela 3. Denição dos Pinos Alarme Board
Tabela 4. Denição dos Pinos Alarme Board
Figura 2. Diagrama da Câmara de Alarme
Tabela 5. Diagrama interno
Prepare a caixa de energia para a instalação:
-Retire os parafusos da tampa da caixa de
energia.
-Retire a tampa
-Retire o preenchimento
-Consulte o diagrama da caixa de
energia deste manual, para vericar os
dados correspondentes e os cabos de
alimentação.
-Consulte o diagrama da placa de alarme
para prender a ação do alarme, se
necessário.
-Especique a tensão apropriada do
adaptador.
Porta Diâmetro do cabo Propósito
C1, C3 6 mm - 12 mm Cabo de energia (AC
110 V/220 V
or AC 24 V)
C2, C4 10 mm - 14 mm Para Dome ou Cabo
de dados externo
Aviso de conexão
- Ligue todos os dispositivos antes de ligar na
fonte de alimentação.
- Verique se o modelo da caixa de energia
satisfaz os requisitos de voltagem do seu
aparelho.
Preparação antes da instalação
C1 C2 C3 C4
PORTUGUÊS

16  D-Link DCS-80-5/6 Outdoor Power Box
Instalação
Passo 1: Pegue o cabo de dados de 22 pinos
na embalagem da câmera.
Passo 5: Passe o cabo de dados de 22
pinos através da porta C2 ou C4 da caixa de
energia. Certique-se de puxar todos os os
completamente.
Passo 6: Conecte o cabo AC 24 V no bloco
terminal de potência (J2).
Passo 2: Identicar o conector AC de 3 pinos
de 24 V (vermelho / amarelo / preto). Corte
os os.
Passo 3: Identicar o conector de vídeo BNC.
Cortar o o.
NOTA: Esta saída de vídeo analógica não
é necessária para a instalação e pode ser
removido com segurança.
Passo 4: Remova a proteção de arame dos
cabos AC 24 V com um desencapador de os.
Deixe 3 mm de arame desencapado.
Passo 8: Prenda o pilar de bronze na placa
de circuito
Passo 7: Verique se os cabos AC 24 V estão
na ordem correta.
Pin 1 Pin 2 Pin 3
Vermelho Amarelo Preto
Tabela 6. Pin / Denições de ligação
PORTUGUÊS

D-Link DCS-80-5/6 Outdoor Power Box  17
Passo 9: Primeiro, conecte os cabos o alarme
in /out na a placa de alarme (consulte a tabela
3&4 para denições). Fixe a placa de alarme
no topo do pilar com parafusos.
Passo 10: Colocar a tampa da caixa de
energia e cole-o rmemente com os parafusos
incluídos.
Passo 11: Ligue o aparelho.
Eletricidade
Fonte de Alimentação
DCS-80-5: 110-115 V AC @ 50-60 Hz
DCS-80-6: AC 220-230 V @ 50-60 Hz
Fonte de energia certicada
Especicações
Saída
AC 24 V (max AC 29 V), 3.0 A max.
Especicações sicas
Invólucro
Indoor / Outdoor
Dimensões (H x W x D)
187 x 147 x 76 mm (7.36 x 5.78 x 3
polegadas)
Área para montagem (H x W)
187 x 147 mm (7.36 x 7.16 polegadas)
Peso
2 kg
Material do Invólucro
Policarbonato não-metálico resistente a
impactos
Classicação de inamabilidade
UL 94V-1
Cor
Cinza claro
Fixador
4 Parafusos
Invólucro
Padrão
IP66
Temperatura de Operação
0 °C até 40 °C (32 °F até 104 °F)
Temperatura de Armazenagem
-40 °C até 50 °C (-40 °F até 122 °F)
Umidade Relativa
0 até 95% não condensado
Conformidade Regulatória
Segurança
LVD EN 60950
EMC
FCC, CE, C-tick, VCCI Class A
Substituição do fusível
O fusível pode ser acessado através de um
painel próximo ao conector de alimentação de
3 pinos ao lado da caixa de alimentação.
Use uma chave de fenda
para abrir o painel de
fusíveis, como mostrado.
Uma vez que o painel
tenha sido removido,
você verá o fusível
instalado junto a um
fecho com um fusível
sobressalente.
Se necessário, você pode substituir um fusível
queimado com a reserva prevista.
Volte a ligar o painel do fusível quando
terminar.
PORTUGUÊS

18  D-Link DCS-80-5/6 Outdoor Power Box
關於本手冊
本手冊以導引安裝方式協助使用者安裝D –
Link DCS-80-5 / 6戶外型電源供應箱。請注意，
你購買的型號與手冊標示產品圖示外觀可能會
有所差異。
交流 24V 的電源為專為室內和室外供電使用，
適合搭配戶外球型攝影機使用。它可以供應一
個球型攝影機與加熱，平移/傾斜裝置，散熱，
或其他系統所需的電力。
本裝置具備一個整合的電源輸出，整體可提供
72V的電源。因應不同地區，提供兩種電源輸入
電壓：交流110-115V電源輸入和AC 220-230 V
電源輸入。
電源供應箱提供了一個防水的外殼和方便的告
警板安裝
打開產品包裝
打開運送的外箱並小心的將內容物取出。請參
考如下的包裝清單，以確保所有項目都存在並
檢視是否完整。如果有任何物品遺失或損壞，
請聯繫您當地的D - Link的經銷商更換。
-電源供應箱
-告警板
內部圖片
產品檢視
警告
-在開始之前，請閱讀並遵守所有的指示和警告
的手冊。保留本手冊以備將來參考。
-安裝和服務，應進行只能由合格的技術人員，
並應符合所有當地法規和規章。
-不要將電源供應器安裝靠近任何熱源，如散熱
器，熱記錄器，火爐或其他設備（包括放大
器）產生的熱量。
-在將電源連接至攝影機前，請先測試電源是
否正常。
相關電源供應箱的組件如如下圖片與表格所示。
表格１. 通訊訊號對應腳位表
1 (J1) 2 (J6)
腳位 定義 腳位 定義
1 Reserved 1 Reserved
2 Reserved 2 Reserved
3 Reserved 3 Reserved
4 Reserved 4 Reserved
5 ISOG 5 ISOG
6 VGND 6 VGND
7 VIDEO 7 VIDEO
表格2. 電源訊號對應腳位表
3 (J5) 4 (J2)
腳位 定義 腳位 定義
1 AC 24 V 1 AC 24 V
2 FG 2 FG
3 AC 24 V 3 AC 24 V
圖片1. 內部圖片
-連接電源之前請移除電源供應箱外的填充物。
-僅可使用本手冊核准之附件及配件。
-當設備發生損壞，例如已被浸泡在水中，已
被棄用，或因其他原因發生故障，設備必須
進行送修。
警告: 使用不正確的電源供應電壓或電壓不穩的範圍可能會造成損害，並導致本產品失去保固。
中
文

D-Link DCS-80-5/6 Outdoor Power Box  19
10 (J2) 8 (J1)
腳位 定義 腳位 定義
ALR_COM ALARM
COM
ALR_COM ALARM
COM
ALR_NC ALARM
Normal
Close
ALR_NC ALARM
Normal
Close
ALR_NO ALARM
Normal
Open
ALR_NO ALARM
Normal
Open
ALR_GND ALARM
GND
ALR_GND ALARM
GND
ALARM 8 ALARM
PIN 8
ALARM 8 ALARM
PIN 8
ALARM 7 ALARM
PIN 7
ALARM 7 ALARM
PIN 7
11 (J3) 9 (J4)
腳位 定義 腳位 定義
ALARM 6 ALARM
PIN 6
ALARM 6 ALARM
PIN 6
ALARM 5 ALARM
PIN 5
ALARM 5 ALARM
PIN 5
ALARM 4 ALARM
PIN 4
ALARM 4 ALARM
PIN 4
ALARM 3 ALARM
PIN 3
ALARM 3 ALARM
PIN 3
ALARM 2 ALARM
PIN 2
ALARM 2 ALARM
PIN 2
ALARM 1 ALARM
PIN 1
ALARM 1 ALARM
PIN 1
表格3.告警板腳位定義
表格4.告警板腳位定義
圖片2. 告警板圖
表格5.內部圖
準備安裝電源供應箱:
-移除電源供應箱蓋子上的螺絲。
-取下蓋子，並把它放在一邊。
-移除箱子內的填充物。
-連接資料線與電源線時,請參考本手冊的電源
供應箱圖片說明。
-當需要附加安裝告警板時，請參考告警板佈
線圖。
-請確認電源供應器的電壓是否適用。
Port 纜線直徑 目的
C1, C3 6 mm - 12 mm 提供電源線
(AC 110 V/220 V
or AC 24 V)
C2, C4 10 mm - 14 mm 提供球型攝影機或外
接網路線
連線注意事項
-在連接電源前請先完成設備連線。
-確認電源供應箱盒提供的電源是與符合您設
備的電壓要求。
安裝前準備
C1 C2 C3 C4
中
文

20  D-Link DCS-80-5/6 Outdoor Power Box
安裝
步驟1：從網路攝影機的包裝中取出22-pin的資
料纜線。
步驟5：將22-pin資料纜線穿過電源供應箱 C2或
C4的端口。請確認一定要將電線完整的穿過。
步驟6：將AC24V纜線連接至電源接線盒(J2)。步驟2：確定３-pin24V交流電連接器（紅 /黃
/黑）。剪切纜線。
步驟3：確認BNC 影像輸出的連接器。剪切纜線
備註：類比的影像輸出是非必要的安裝。可安
全的移除。
步驟４：使用剝皮鉗將AC 24V纜線的保護外層
移除。露出3mm的導線。
步驟8：將黃銅支架固定於電路板上。
步驟7：確認AC24V纜線連接至正確的腳位。
Pin 1 Pin 2 Pin 3
紅黃黑
表格6. 腳位/纜線 定義
中
文
