D-Link DIS-PWR40AC/RU User manual

D-Link
DIS-PWR40AC/RU
60 W AC DIN Rail Power Supply (48 DC Output oltage)
Источник питания AC (60 Вт, выходное напряжение 48 В DC, установка на
DIN-рейку)
Quick Installation Guide
Краткое руководство по установке

Infor ation in this docu ent is subject to change without notice.
© 2021 D-Link Corporation. All rights reserved.
Package Contents
DIS-PWR40AC/RU power supply
Installation
1. Always allow good vent lat on clearances, 5 mm left and r ght, 40 mm above and 20 mm
below, around the un t n use to prevent t from overheat ng. Also a 10-15 cm clearance
must be kept when the adjacent dev ce s a heat source.
2. The appropr ate mount ng or entat on for the un t s vert cal, the nput term nals at the
bottom and output on the top. Mount ng or entat ons other than that, such as ups de down,
hor zontal, or table-top mount ng, s not allowed.
3. Use copper w re only, and recommended w res are shown as below.
AWG 18 16 14
Rated Current of Equ pment (Amp) 7 10 15
Cross-sect on of Lead (mm2) 0.8 1.3 2.1
Note: Current each w re carr es should be de-rated to 80% of the current suggested
above when us ng stranded w res connected to the un t.
Make sure that all strands of each stranded w re enter the term nal connect on and the
screw term nals are securely f xed to prevent poor contact. If the power supply possesses
mult -output term nals, please make sure each contact s connected to w res to prevent too
much current stress on a s ngle contact.
4. Use w res that can w thstand temperatures of at least 80 °C, such as UL1007.
5. Recommended w re strapp ng length s 6 mm (0.236”).
6. Recommended screwdr ver s 3 mm, slotted type.


7. The recommended torque sett ng for term nals s shown as below.
I/P: 3.4 kgf-cm (3.0 Lb- n).
O/P: 5 kgf-cm (4.4 Lb- n).
8. Suggested fuse and max mum number of the power supply un ts that can be connected
to a c rcu t breaker at 230 V are shown as below.
Fuse: T3.15A/H250V.
C rcu t breaker: C16 - 7, D16 - 14.
9. DIN ra l mount ng:
Mount as shown n f gure only, w th nput term nals down, or else suff c ent cool ng w ll not
be poss ble. Adm ss ble DIN ra l: TS35/7.5 or TS35/15.
A. T lt the un t sl ghtly rearwards.
B. F t the un t over top hat ra l.
C. Sl de t downward unt l t h ts the stop.
D. Press aga nst the bottom for lock ng.
E. Shake the un t sl ghtly to check the lock ng act on.
Connecting the Power Supply to a Switch
Connect the w res from the power supply to a compat ble sw tch by nsert ng the pos t ve
and negat ve w res nto the correspond ng contacts. T ghten the w re-clamp screws to
prevent the w res from be ng loosened.


Информация в данном документе может быть изменена без предварительного
уведомления.
© 2021 D-Link Corporation. Все права защищены.
Правила и условия безопасной эксплуатации
Внимательно прочитайте данный раздел перед установкой и подключением
устройства. Убедитесь, что устройство и кабели не имеют механических
повреждений. Устройство должно быть использовано только по назначению, в
соответствии с руководством по установке.
Не размещайте на устройстве посторонние предметы. Вентиляционные отверстия
устройства должны быть открыты. Температура окружающей среды в
непосредственной близости от устройства и внутри его корпуса должна быть в
пределах от -30 до +70°С.
Электропитание должно соответствовать параметрам электропитания, указанным в
технических характеристиках устройства.
Не вскрывайте корпус устройства! Перед очисткой устройства от загрязнений и пыли
отключите питание устройства. Удаляйте пыль с помощью влажной салфетки. Не
используйте жидкие/аэрозольные очистители или магнитные/статические устройства
для очистки. Избегайте попадания влаги в устройство.
Срок службы устройства – 2 года.
Гарантийный период исчисляется c момента приобретения устройства у
официального дилера на территории России и стран СНГ и составляет один год.
Вне зависимости от даты продажи гарантийный срок не может превышать 2 года с
даты производства изделия, которая определяется по 6 (год) и 7 (месяц) цифрам
серийного номера, указанного на наклейке с техническими данными.
Год: С - 2012, D - 2013, E - 2014, F - 2015, G - 2016, H - 2017, I - 2018, J - 2019, 0 -
2020, 1 - 2021.
Месяц: 1 - январь, 2 - февраль, ..., 9 - сентябрь, A - октябрь, B - ноябрь, С - декабрь.
При обнаружении неисправности устройства обратитесь в сервисный центр или
группу технической поддержки D-L nk.


Комплект поставки
Источник питания DIS-PWR40AC/RU
Установка
1. Оставьте свободное пространство (минимум 5 мм слева и справа, 40 мм сверху, 20
мм снизу) вокруг источника питания для обеспечения надлежащей вентиляции.
Также оставьте 10-15 см свободного пространства между источником питания и
соседним устройством, если оно является источником тепла.
2. Устройство должно быть установлено в вертикальном положении, в котором
входные клеммы расположены снизу, а выходные клеммы - сверху. Установка
устройства в перевернутом, горизонтальном положении или на столе запрещена.
3. Используйте только медные провода. Рекомендуемые провода приведены ниже.
AWG 18 16 14
Номинальный ток оборудования (А) 7 10 15
Поперечное сечение проводника (мм2) 0,8 1,3 2,1
Примечание: При использовании многожильных проводов, подключенных к
устройству, ток, текущий по каждому проводу, должен быть снижен до 80% от
значения, указанного выше.
Убедитесь, что все скрутки каждого многожильного провода входят в клеммное
соединение и винтовые зажимы надежно закреплены. Если источник питания
оснащен несколькими выходными зажимами, убедитесь, что каждый контакт
подключен к проводам для предотвращения слишком большой нагрузки по току на
отдельном контакте.
4. Используйте провода, способные выдержать температуру по меньшей мере в 80
°C, например провода UL1007.
5. Рекомендуемая длина зачистки проводов составляет 6 мм.
6. Рекомендуется шлицевая отвертка 3 мм.


7. Рекомендуемое усилие затяжки винтов составляет 3,4 кгс/см (для входных клемм)
и 5 кгс/см (для выходных клемм).
8. Ниже приведена информация о предлагаемом предохранителе и максимальном
количестве источников питания, которые могут быть подключены к автоматическому
выключателю при 230 В.
Предохранитель: T3.15A/H250V.
Автоматический выключатель: C16 - 7, D16 - 14.

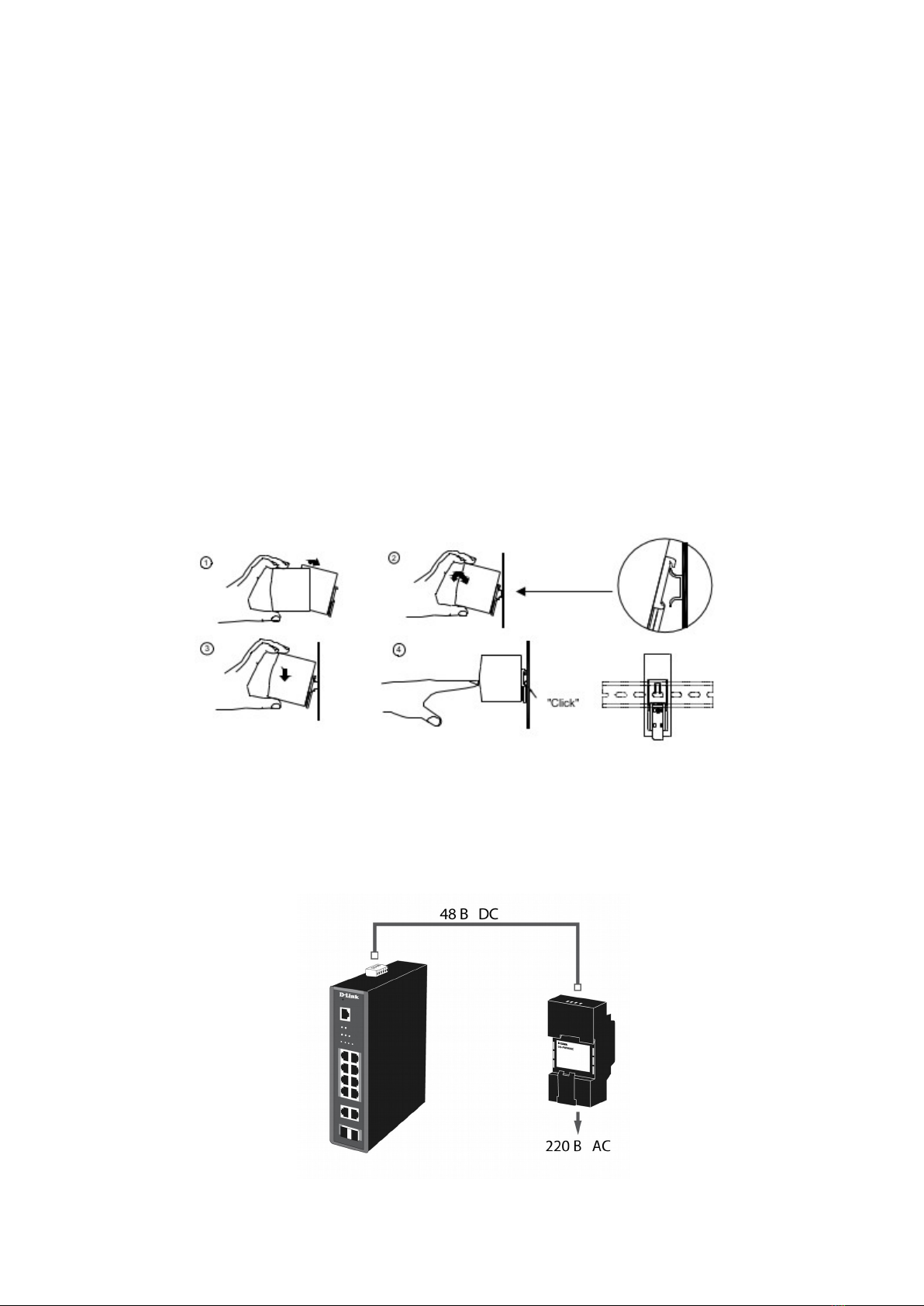

9. Установка на DIN-рейку:
Установка на DIN-рейку осуществляется исключительно способом, описываемым на
изображениях, приведенных ниже (входные клеммы расположены снизу устройства).
В противном случае не будет обеспечено достаточное охлаждение. Совместимые
DIN-рейки: ТН-35-7,5 и ТН-35-15.
А. Наклоните устройство немного назад.
Б. Установите верхнюю часть устройства на DIN-рейку.
В. Опустите устройство до упора.
Г. Надавите на нижнюю часть устройства для его фиксации.
Д. Убедитесь, что устройство надежно закреплено.
Подключение источника питания к коммутатору
Подключите провода от источника питания к совместимому коммутатору, соблюдая
полярность. Затяните винты клеммных зажимов рекомендуемым выше усилием.


Технические характеристики
Аппаратное обеспечение
 
 

 !"#
$" ""
%
"" !"
$&'('(
# )" ""*
)" ""*
+,# )" ""*
)" ""*
-+ ./
Физические параметры
0" )121* .
" .
Условия эксплуатации
!, 34567 "#,
8"" ,  09%:7;&<=
> ":7;<=
?! + @?,(:./)9""*
+  ":./)9""*
&

Техническая поддержка
Обновления программного обеспечения и документация доступны на Интернет-сайте
D-L nk. D-L nk предоставляет бесплатную поддержку для клиентов в течение
гарантийного срока. Клиенты могут обратиться в группу технической поддержки
D-L nk по телефону или через Интернет.
Техническая поддержка компании D-L nk работает в круглосуточном режиме
ежедневно, кроме официальных праздничных дней. Звонок бесплатный по всей
России.
Техническая поддержка D-Link:
8-800-700-5465
Техническая поддержка через Интернет:
http://www.dl nk.ru
e-ma l: support@dl nk.ru
