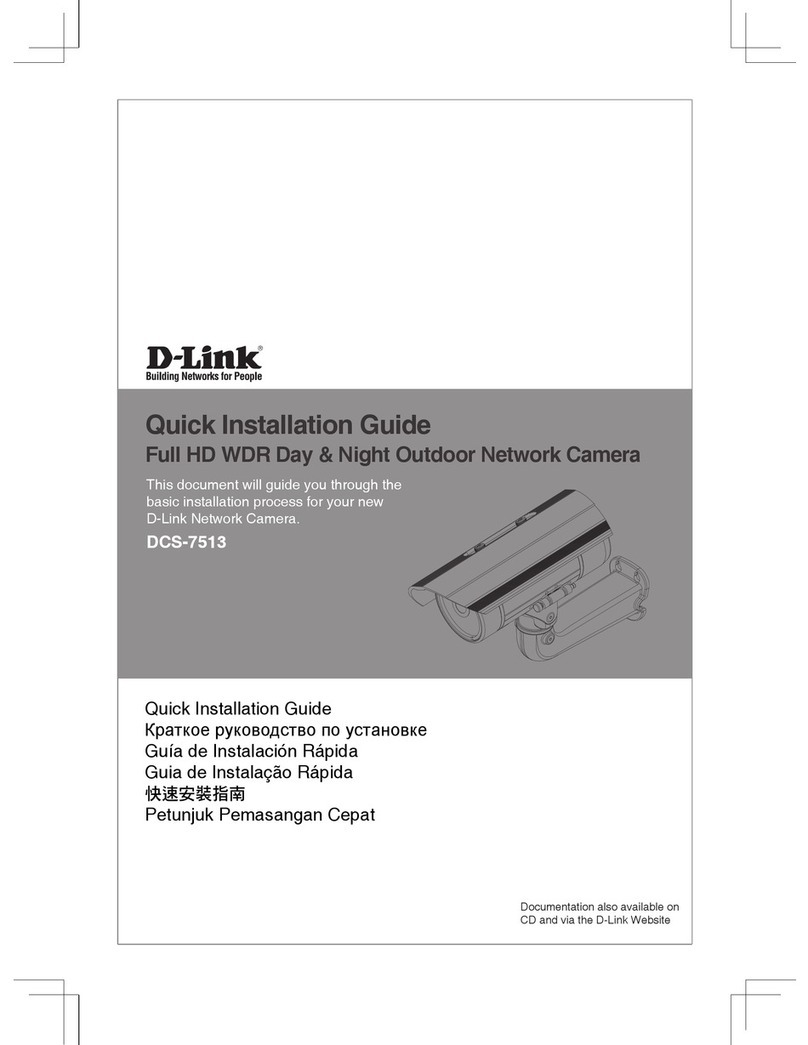

D-Link DCS-7513 User manual

DCS-7513
Quick Installation Guide
Full HD WDR Day & Night Outdoor Network Camera
Руководство по быстрой установке

D-Link DCS-7513 Quick Install Guide

Руководство по установке содержит основные инструкции по установке новой
сетевой камеры DCS-7513. За дополнительной информацией по установке камеры,
пожалуйста, обратитесь к руководству пользователя на CD-диске, входящем в
комплект поставки, или на сайте технической поддержки D-Link.

1. Проверьте содержимое комплекта поставки по списку ниже.
2. Обзор устройства
3. Установка SD-карты
4. Установка устройства
5. Настройка с помощью мастера по установке
1. 
Сетевая камера DCS-7513
Руководство пользователя и программное обеспечение на CD-диске
Руководство по быстрой установке
Адаптер питания
Кабели аудио/видео и питания
Кабель Ethernet 5 категории
Удлинитель адаптера
Монтажный кронштейн и винты
Если что-либо из перечисленного отсутствует, пожалуйста, обратитесь к продавцу.

Установка и обслуживание устройства должны выполняться сертифицированным
специалистом в соответствии с местными законами и с сохранением гарантии.

D-Link DCS-7513 Quick Install Guide

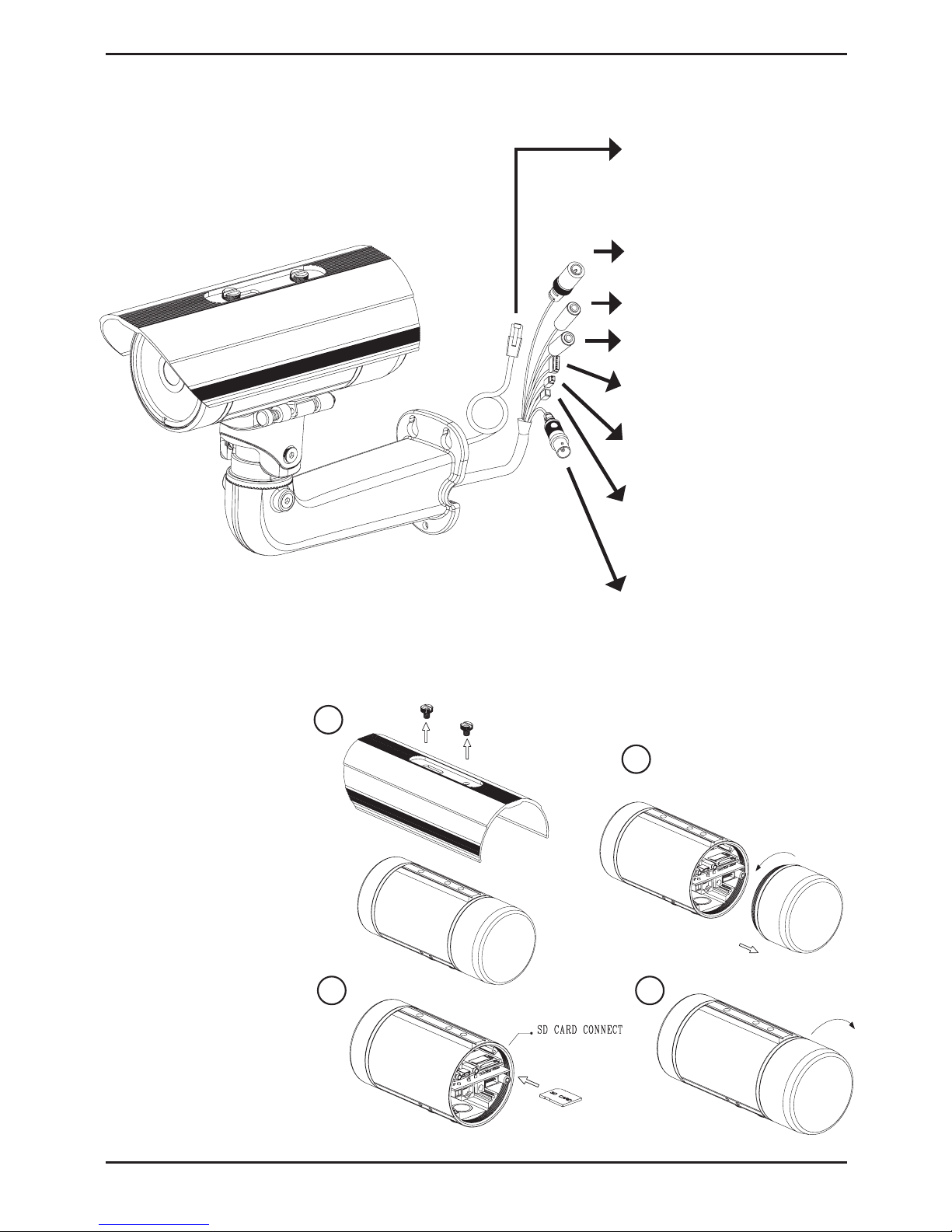

2. 

Для подключения к адаптеру
питания постоянного тока 12 В

Для подключения к адаптеру
питания переменного тока 24 В

Разъем RJ-45 для Ethernet-
соединения, который может также
использоваться для питания камеры
с помощью Power over Ethernet (PoE)

Для подключения микрофона


Разъемы I/O для внешних устройств

Установите SD-карту в
слот для карты золотыми
контактами вверх.
Чтобы извлечь SD-карту,
нажмите на нее.
3. 

Откройте корпус камеры,
отвинтив 2 винта.

Для подключения динамиков

Аналоговый видео-выход

Нажмите и удерживайте эту кнопку
в течение 10 секунд для сброса
настроек камеры к заводским
установкам.
3
1
4
2

D-Link DCS-7513 Quick Install Guide
4. 


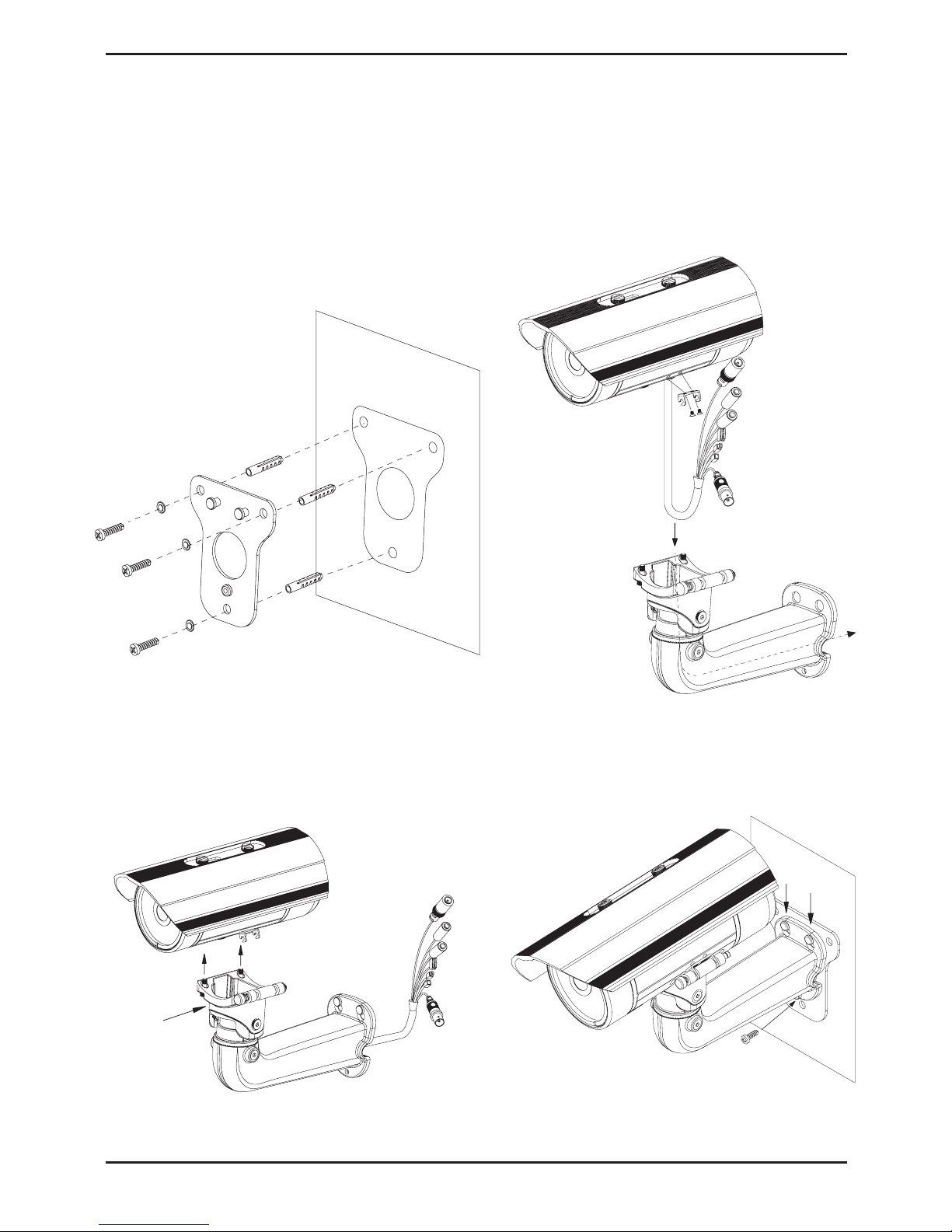

За подробной информацией относительно установки и монтажа камеры с помощью
монтажного кронштейна, пожалуйста, обратитесь к руководству пользователя.
 2.1
 2.3
 2.2
 2.4

D-Link DCS-7513 Quick Install Guide


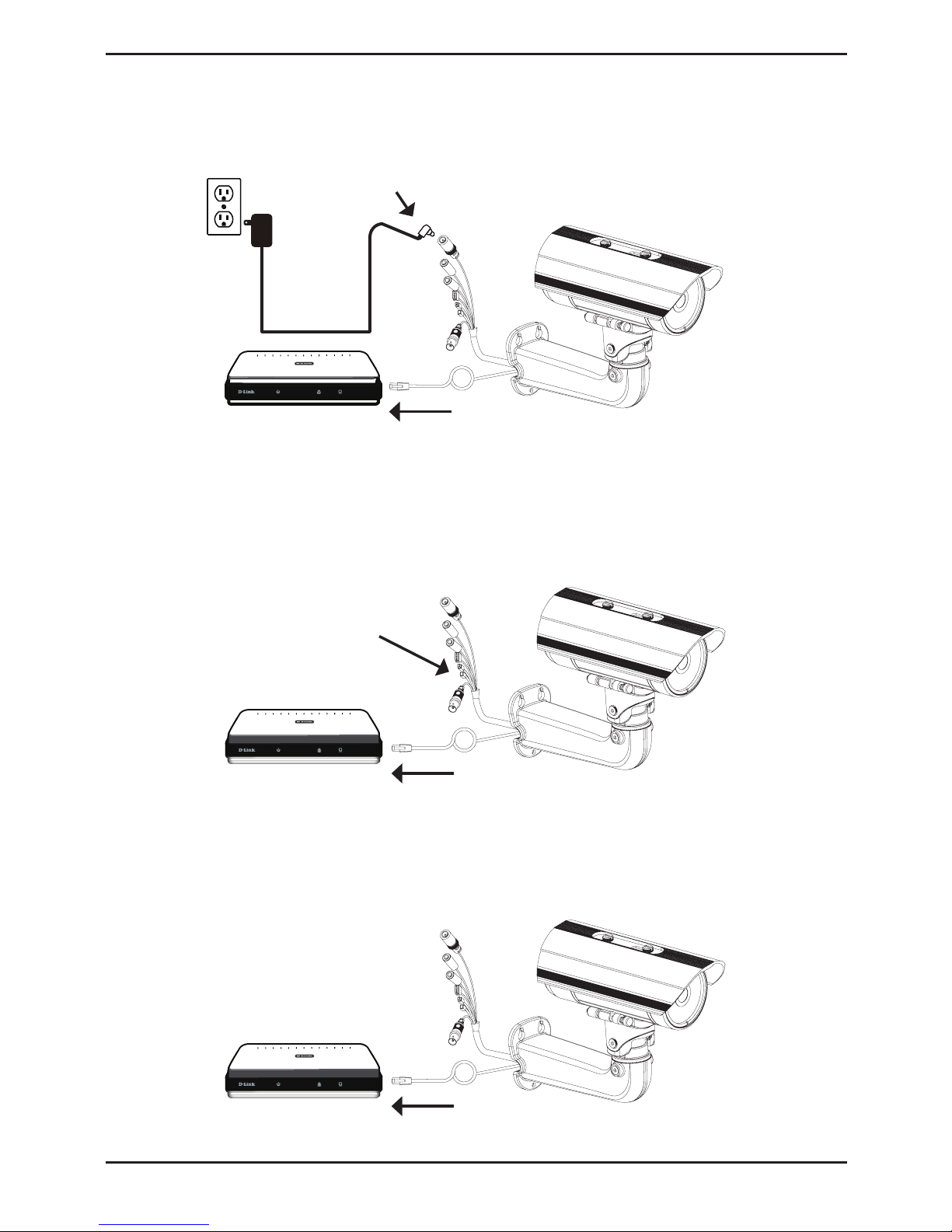

Если используется концентратор PoE, то подключите IP-камеру к концентратору с
помощью Ethernet-кабеля, который обеспечивает передачу питания и данных по
одному кабелю.

1. Подключите сетевую камеру к концентратору через кабель Ethernet.
2. Подключите кабель питания от камеры к источнику питания, такого как
аварийный (резервный) источник питания.

1. Подключите сетевую камеру к концентратору через кабель Ethernet.
2. Подключите кабель питания от камеры к настенной розетке.

D-Link DCS-7513 Quick Install Guide
5. 

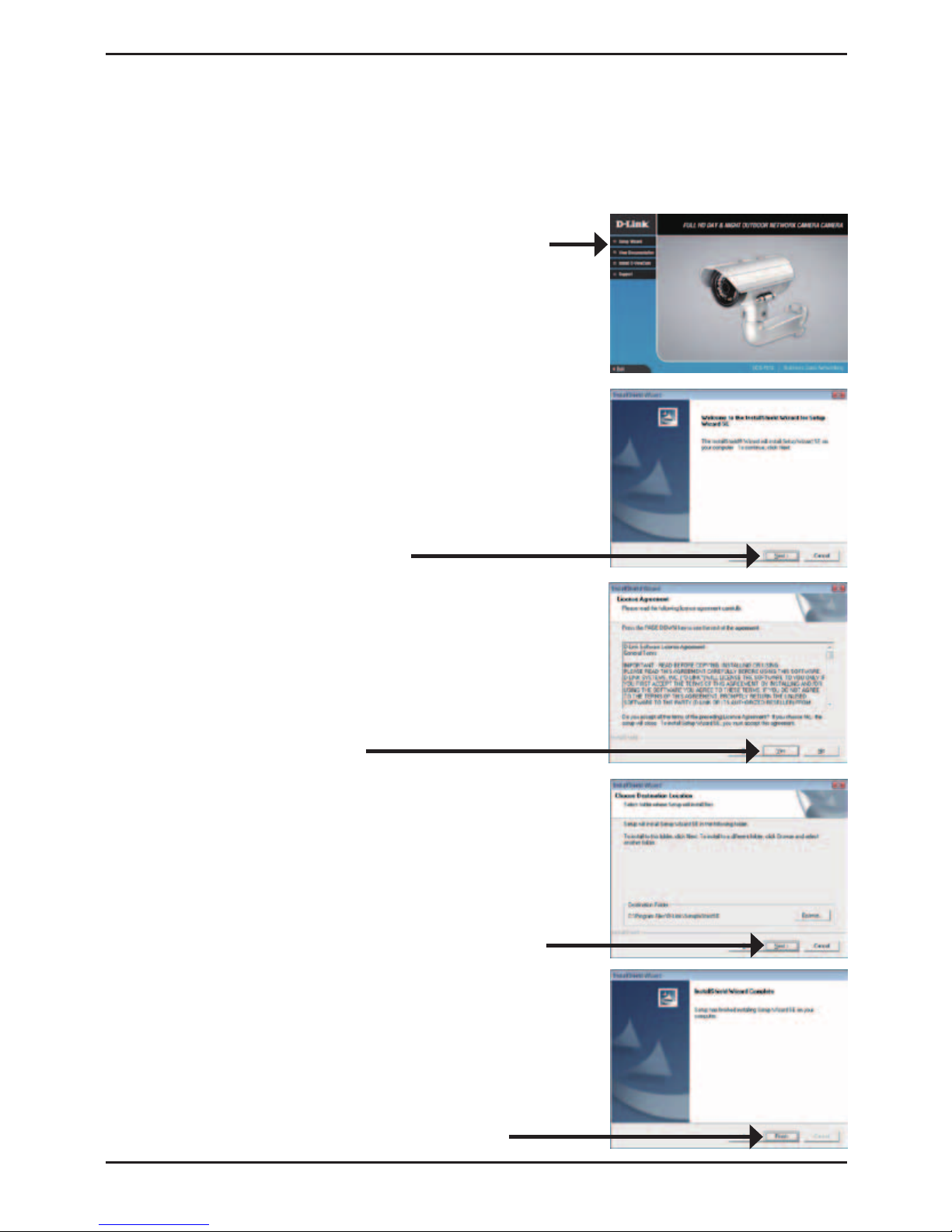

Нажмите , чтобы начать установку.
Разместите CD-диск DCS-7513 в привод CD-ROM. Если на компьютере отключена
функция автоматического запуска или запуск не произошел автоматически, нажмите
. Введите , где D: - имя привода CD-ROM.
После нажатия на Setup Wizard появится
следующее окно.
Нажмите  для продолжения.
Нажмите , чтобы принять условия
лицензионного соглашения.
Нажмите  для завершения установки.
Чтобы начать процесс установки, нажмите .
Установка может занять несколько
минут.

D-Link DCS-7513 Quick Install Guide

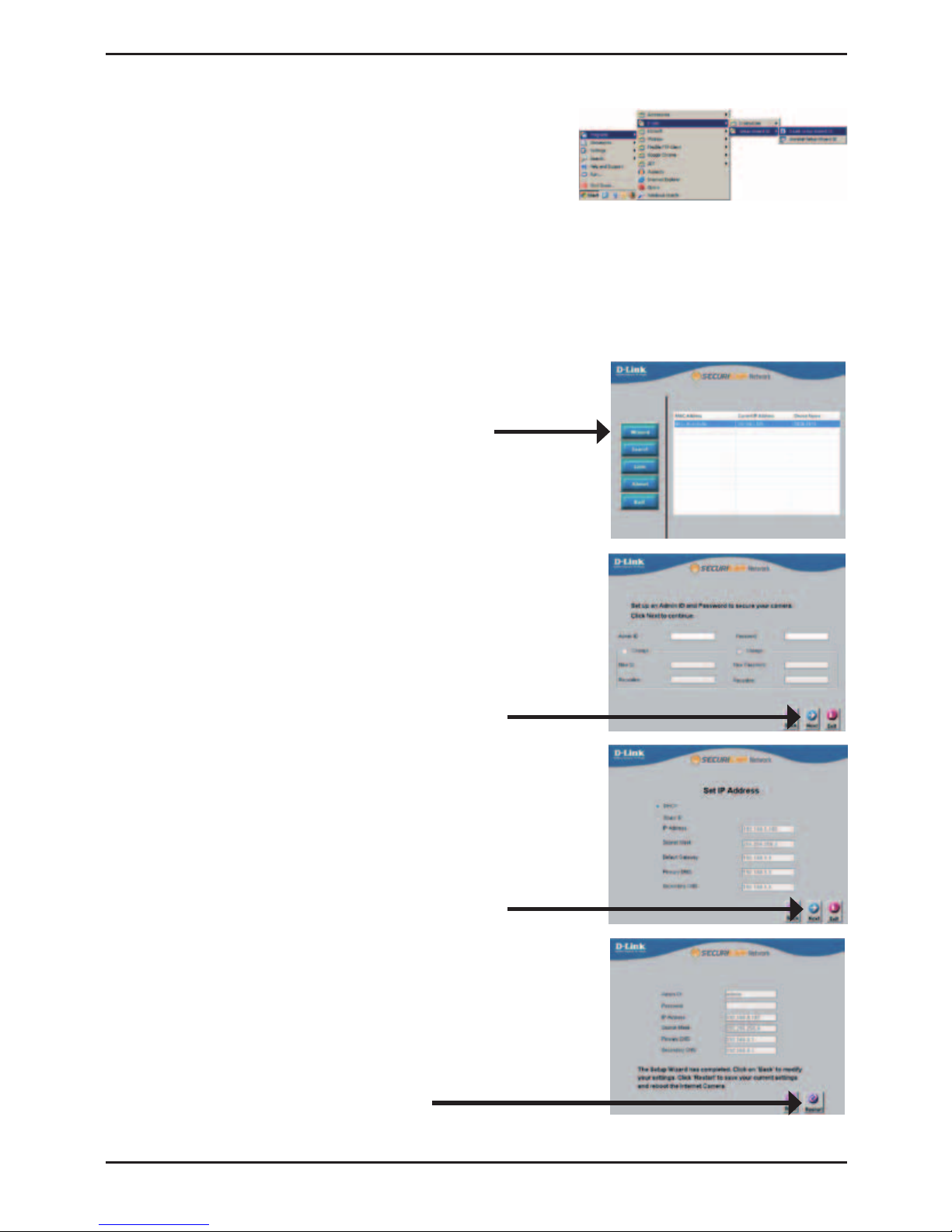

Нажмите на иконку ,
которая была создана в стартовом меню Windows.

Подождите несколько минут для сохранения
настроек и нажмите кнопку .
Выберите DHCP, если камера автоматически
получает IP-адрес при загрузке. Выберите
статический IP-адрес, если камера использует
постоянный IP-адрес при каждой загрузке.
Нажмите  для перехода на следующую
страницу.
Введите Admin ID и пароль. Для первой регистрации
значение Admin ID по умолчанию , пароль
оставьте пустым.
Нажмите  для перехода на следующую
страницу.
Появится окно мастера установки с MAC-адресом и
IP-адресом камеры (камер). Если в сети используется
DHCP-сервер, то будет отображен действительный
IP-адрес. Если же в сети не используется
DHCP-сервер, то отобразится статический IP-адрес
камеры по умолчанию: 
Нажмите кнопку  для продолжения.

D-Link DCS-7513 Quick Install Guide

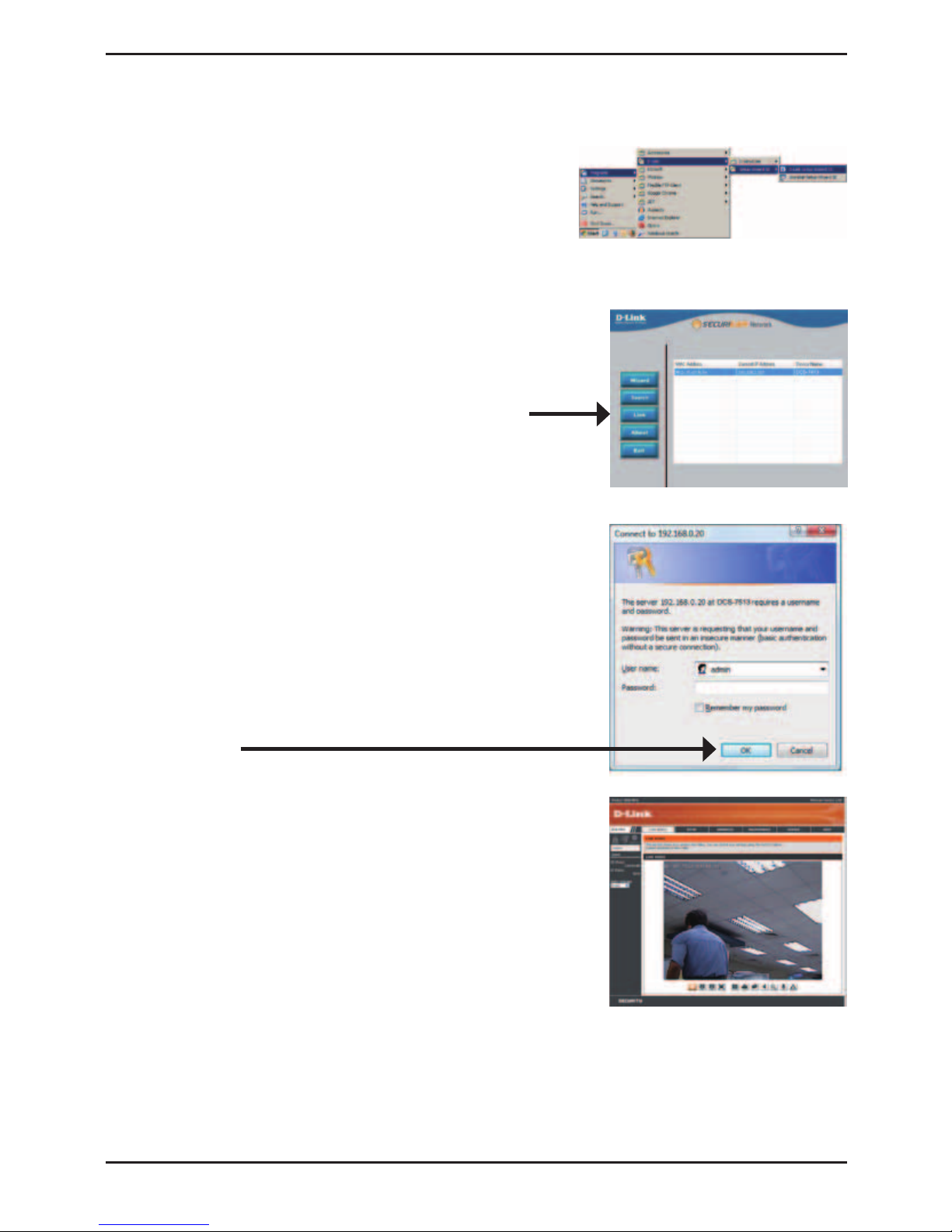

Нажмите иконку  в
стартовом меню Windows.


В данном разделе доступен просмотр изображений
с камеры в реальном времени. Можно выбрать
профиль видео для просмотра или управления
камерой. Для получения дополнительной
информации о web-настройках, пожалуйста,
обратитесь к руководству пользователя на CD-диске
или web-сайте D-Link.
Введите  имени пользователя по умолчанию и
оставьте поле с паролем пустым. Нажмите  для
продолжения.
Выберите камеру и нажмите кнопку ""
для доступа к web-настройкам.
Мастер установки автоматически откроет
web-браузер с IP-адресом камеры.

D-Link DCS-7513 Quick Install Guide


Обновления программного обеспечения и документация доступны на Интернет-сайте D-Link.
D-Link предоставляет бесплатную поддержку для клиентов
в течение гарантийного срока.
Клиенты могут обратиться в группу технической поддержки D-Link по телефону или через
Интернет.
