8-Port 10/100Mbps
Switch with 4 PoE Ports
DES-1008P

2

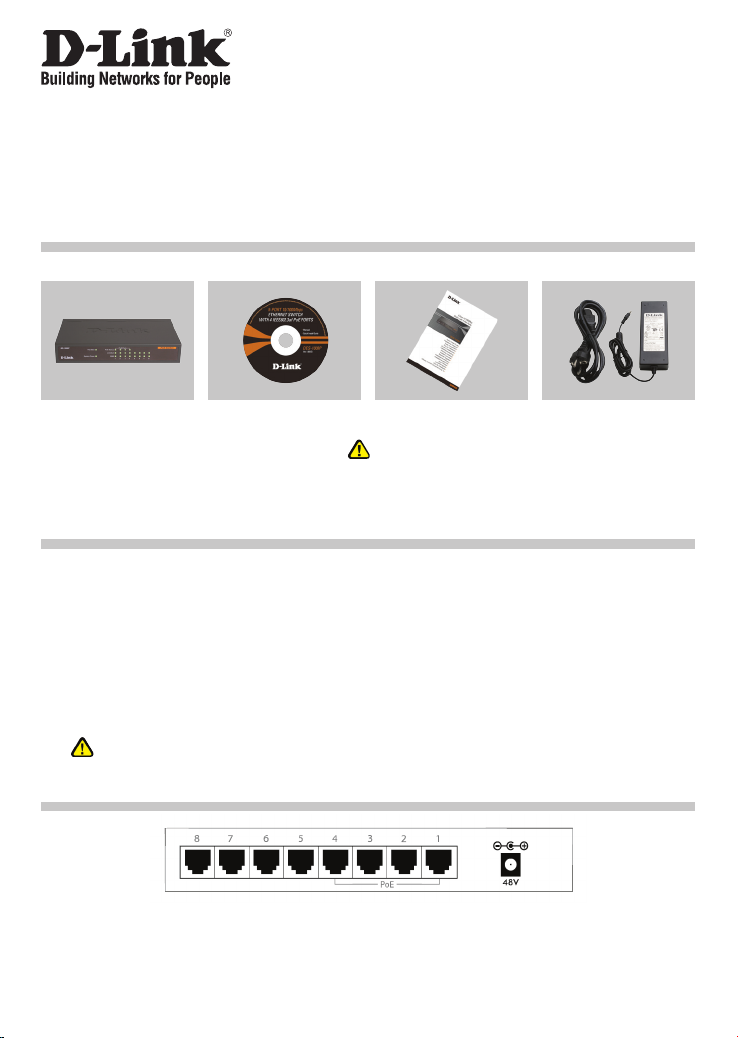

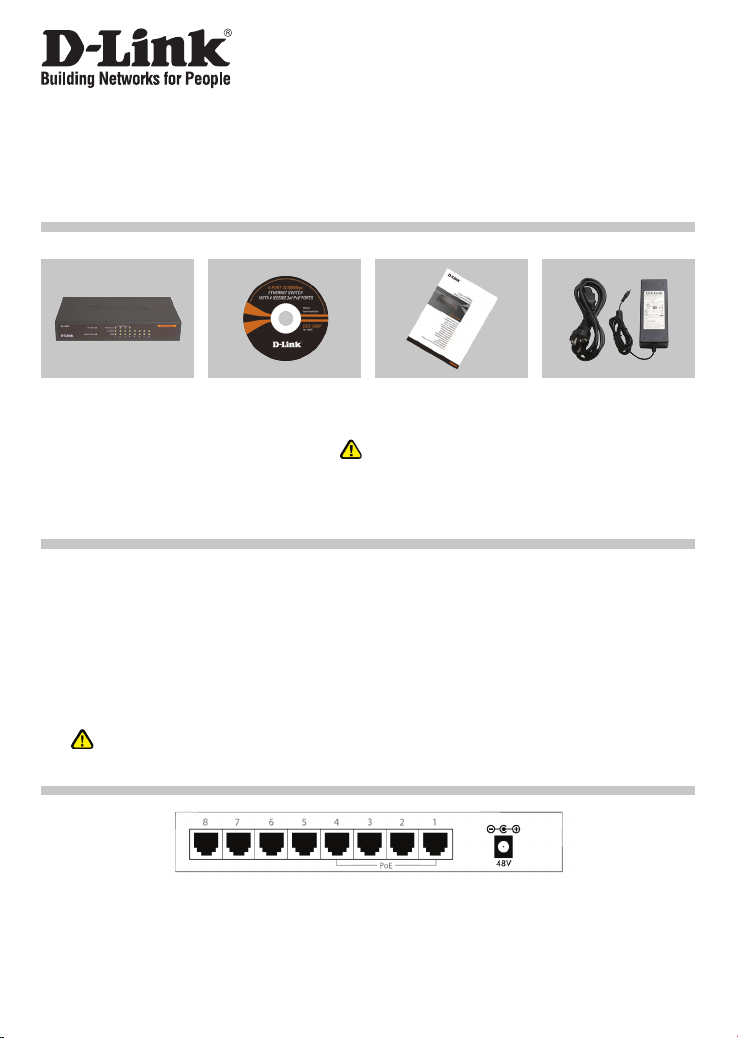

Quick Installation Guide
DES-1008P
DES-1008P
8-Port Fast Ethernet
Switch with 4 Port PoE
CD-ROM
with Product Document

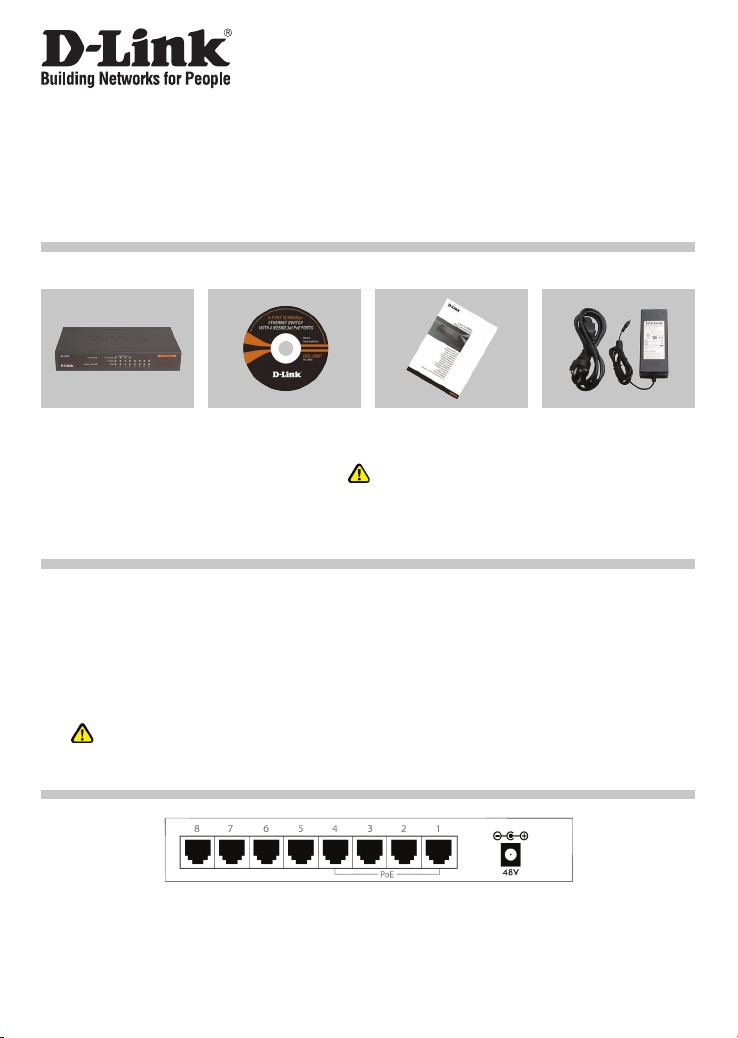

These are the items included with your DES-1008P purchase:
Notice Before Setting Up the DES-1008P
Check Your Package Contents
8-Port 10/100 Mbps Switch with 4 Port PoE
To setup of the Switch can be performed using the following steps:
A. Install the DES-1008P in a fairly cool and dry place. See Technical Specication for the
acceptable operation temperature and humidity ranges.
B. Install the Switch in a site free from strong electromagnetic source, vibration, dust, and
direct sunlight.
C. Leave at least 10 cm of space at the left and right hand side of the Switch for ventilation.
D. Visually inspect the DC power jack and make sure that it is fully secured to the power
adapter.
Quick Installation Guide 48V,1.45A Power
Adapter
Note :
Using a power supply with a different voltage rating
will damage and void the warranty of this product.
Do not stack any device on top of the Switch.
A. Power:
Power is supplied through an external DC power adapter. Since the switch does not include
a power switch, plugging its power adapter into a power outlet will immediately power it on.
Connecting the DES-1008P Fast Ethernet Switch with 4 Port
PoE to Your Network

2 3
UK: 08456 12 0003
B. Fast Ethernet Ports (Port 1~8):
These ports support network speeds of either 10 Mbps or 100 Mbps, and can operate
in half- and full- duplex transfer modes. These ports also support automatic MDI/MDIX
crossover detection, which gives the Switch true, “plug and play” capabilities. Just connect
any network cable between the Switch and the device, and The Switch will automatically
detect the settings of the device and adjust itself accordingly.
C. PoE Ports (Port 1~4 only):
These ports are PoE Enabled ports, the PoE port will automatically activate when a
compatible terminal is identied. The Switch will supply power through the Ethernet port to
the connected PoE device. For legacy devices that are not compatible, the PoE port will
not offer the power to this device. This feature allows users to freely and safely mix legacy
and PoE compatible devices on the network.

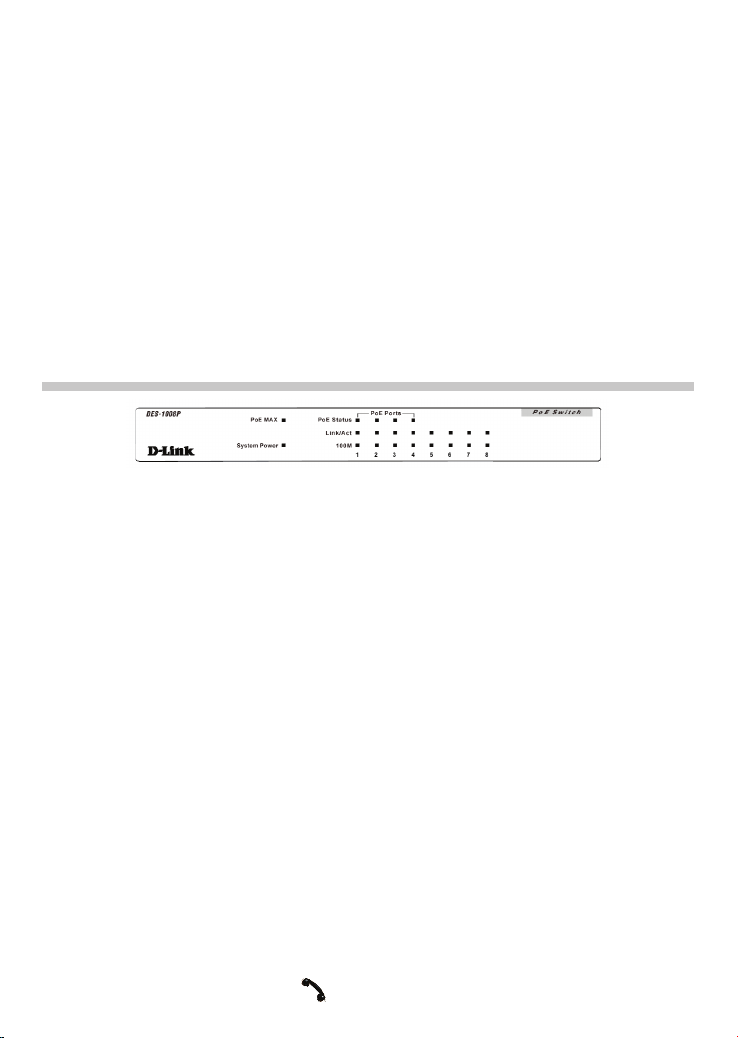

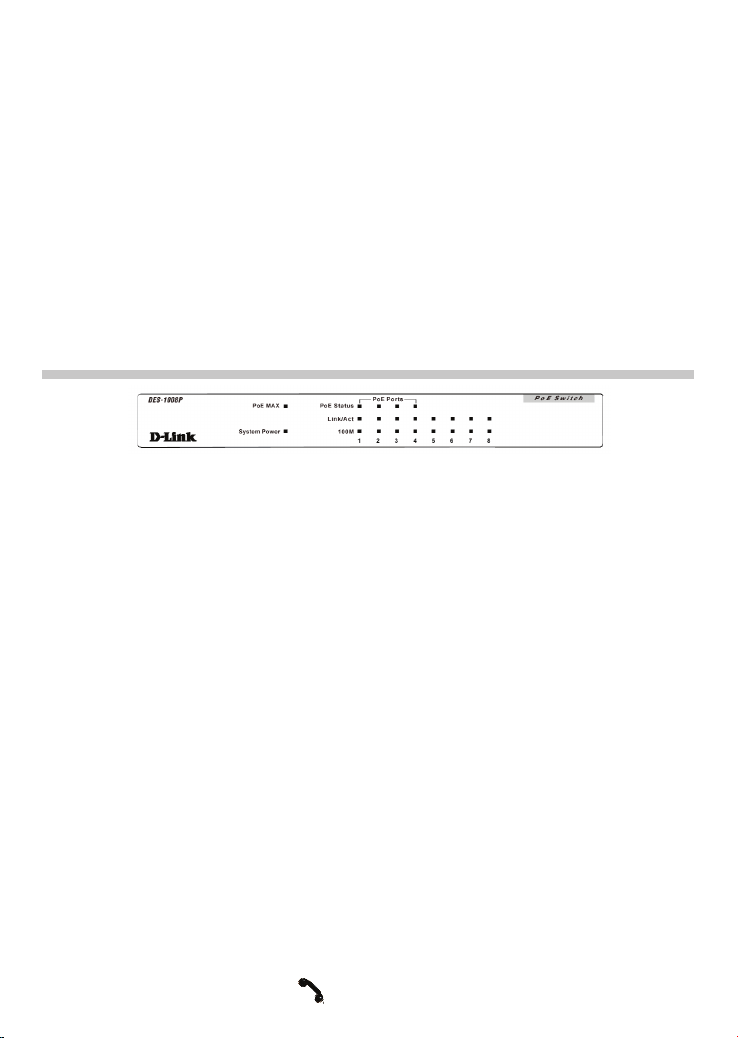

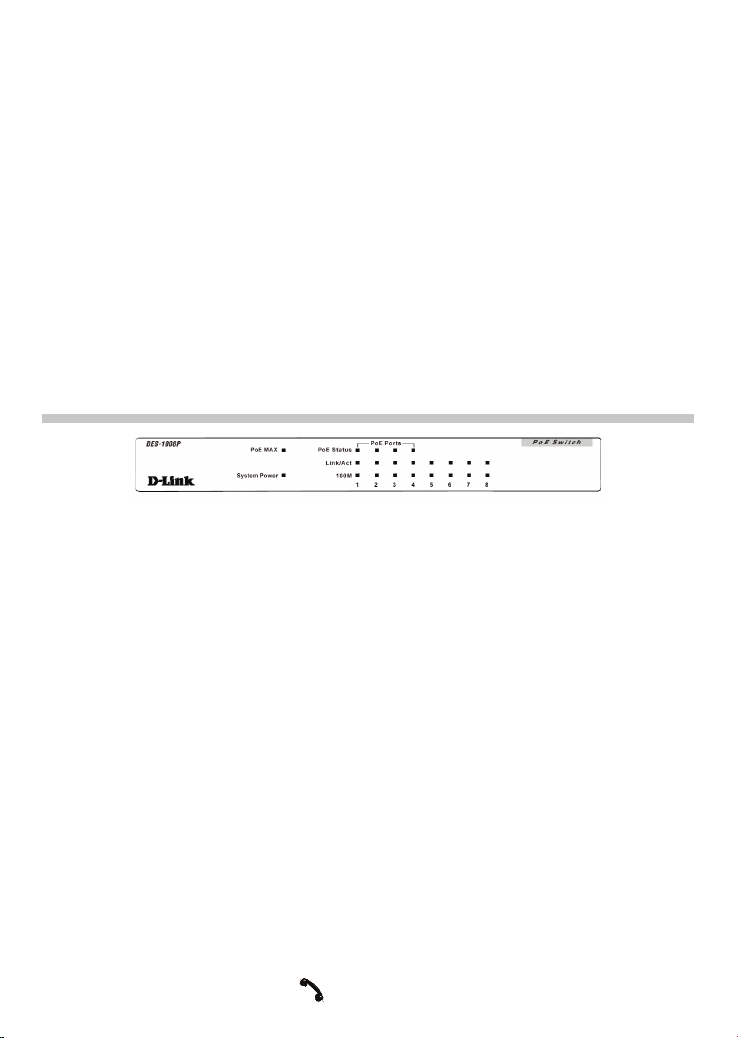

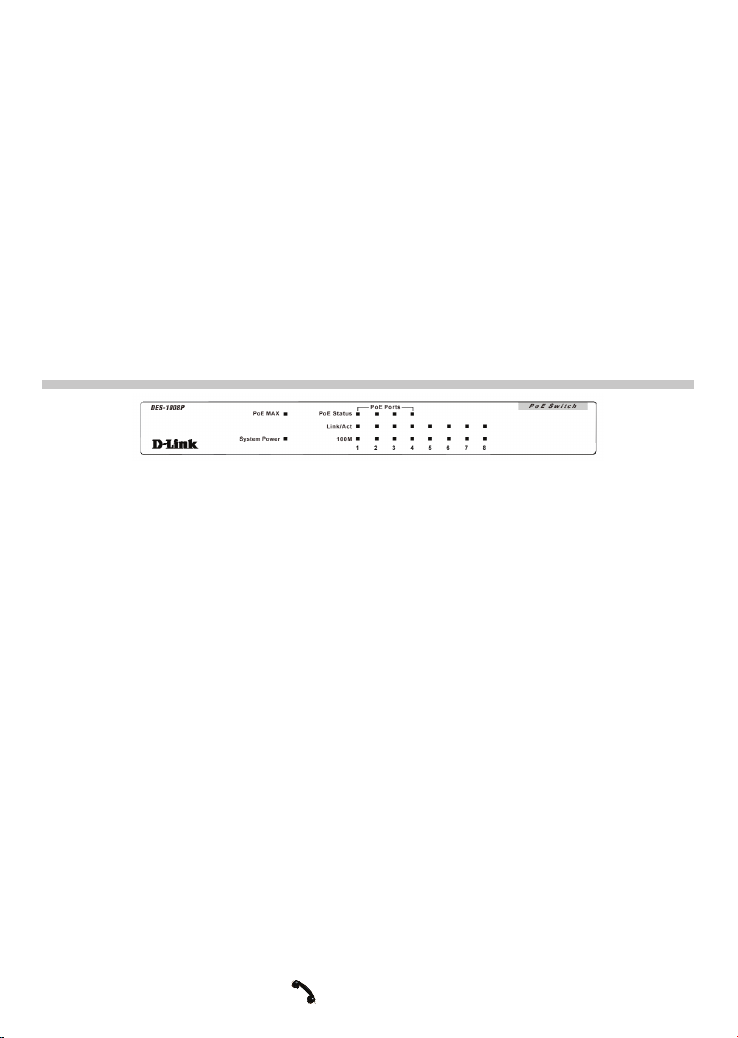

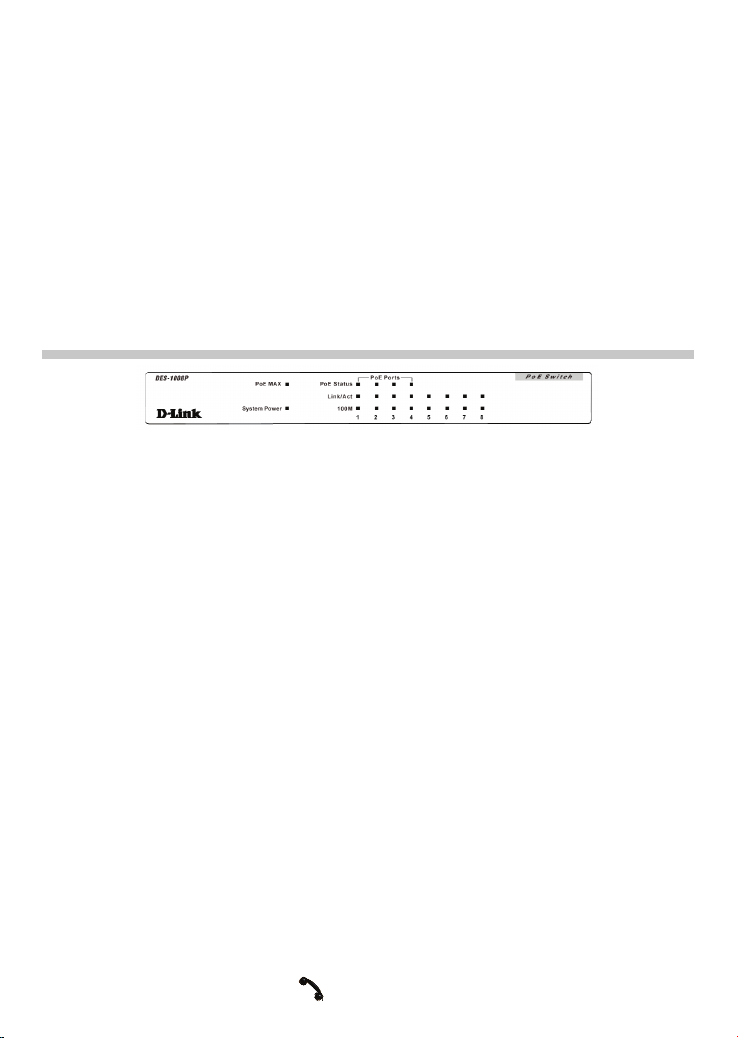

LED Indicators
The LED Indicators will allow you to monitor, diagnose and troubleshoot any potential problem
with the switch, connection or attached devices.
A. System Power:
This indicator lights green when the Switch is receiving power, otherwise, it is off.
B. Link / Act:
This indicator lights green when a port is connected to a 10/100 Mbps station successfully
and has a good link. A blinking green indicator means that a port is transmitting or receiving
data on the network.
C. 100M Speed:
This LED indicator lights green when the port is connected to a 100 Mbps Fast Ethernet
station. The indicator lights off when the port is connected to a 10 Mbps Ethernet station
or no link.
D. PoE MAX:
Off: At least 10W of PoE power is available to connect another PoE device.
Green: When the power output to powered devices has reached or exceeded the maximum
power budget. No additional powered devices connected will be powered.
Blinking Green: Indicates at least 10W of PoE power is available again.
E. PoE Status:
Green : When the PoE powered device is connected and the port supplies power successfully.
Red : When the PoE port has failed, possibly due to
1. PoE power circuit shortage
2. Power over current: over the power current of powered device’s classication
3. Out of PoE voltage of 44 ~ 57 VDC output
Off : No PoE powered device connected.
Technical Support
Thank you for choosing D-Link products. For further information, support, product drivers and
manuals please visit the D-Link website at www.dlink.eu

4

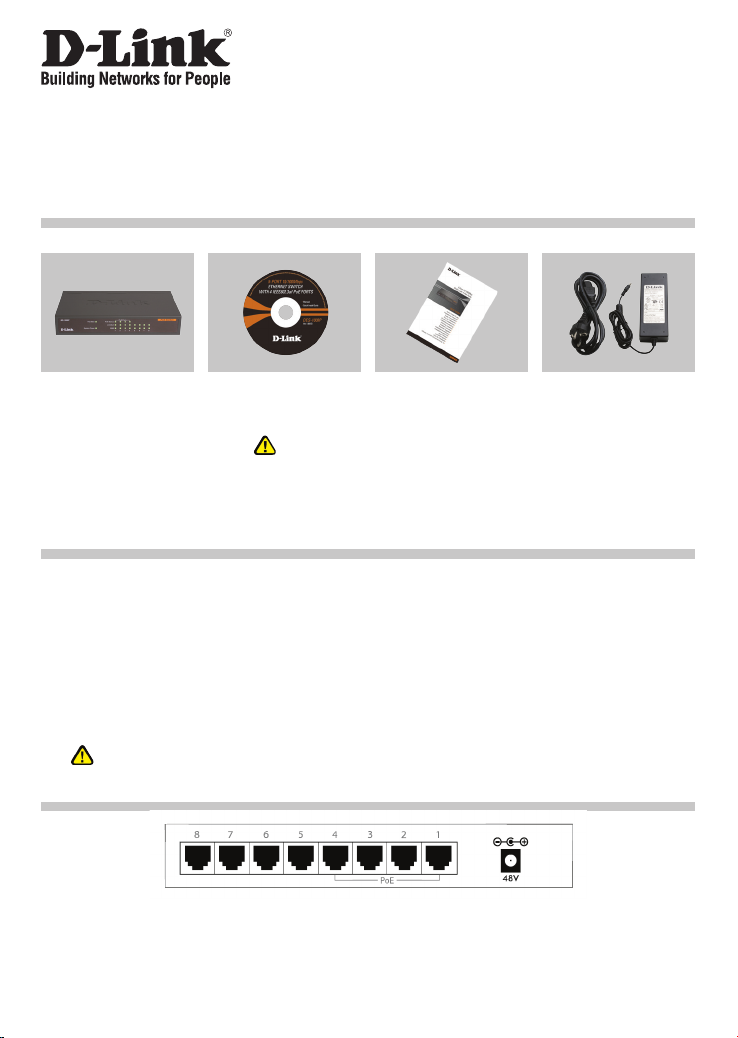

Installationsanleitung
DES-1008P
DES-1008P
8-Port PoE Layer2
Fast Ethernet Switch
CD-ROM
mit Handbuch
Die folgenden Artikel gehören zum Lieferumfang des DES-1008P:
DES-1008P Fast Ethernet Switch einrichten
Lieferumfang überprüfen
8-Port Layer2 PoE Fast Ethernet Switch
Beachten Sie beim Aufstellen des Geräts folgende Hinweise:
A. Stellen Sie den DES-1008P an einem kühlen und trockenen Ort auf. Zulässige Werte für
Betriebstemperatur und Luftfeuchtigkeit nden Sie in den technischen Daten.
B. Der DES-1008P darf keinen starken Magnetfeldern (z. B. in der Nähe von Motoren),
Vibrationen, Staub oder direktem Sonnenlicht ausgesetzt werden.
C. An Vorder- und Rückwand des Geräts müssen mindestens 10 cm Platz gelassen
werden, um Überhitzung zu vermeiden.
D. Vergewissern Sie sich, dass der Netzstecker unbeschädigt ist und sicher in der
Steckdose sitzt.
Installationsanleitung 48V,1.45A Netzteil
Hinweis :
Die Verwendung einer Stromquelle mit
abweichender Spannung führt zur Beschädigung
des Geräts und zum Erlöschen der Garantie.
DES-1008P Fast Ethernet Switch mit dem Netzwerk verbinden
Stellen Sie kein anderes Gerät auf den Switch.
A. Stromanschluss (DC):
Der Strom wird durch das externe Netzteil geliefert. Im Kapitel “Technische Daten” des
Handbuches nden Sie nähere Angaben über die Stromversorgung.. Da der Switch keinen
Ein- und Ausschalter besitzt, wird er durch das Einstecken des Netzteil-Stromkabels in eine
Steckdose direkt eingeschaltet.

4 5
Ge: [phone]
B. Fast Ethernet Anschlüsse (Port 1 bis 8):
Diese Anschlüsse unterstützen sowohl 10 Mbit/s und 100 Mbit/s als auch Halbduplex- und
Vollduplex-Betrieb. Darüberhinaus warden gekreuzte Verbindungen (MDI-II/-X) automatisch
erkannt und angepasst Sie brauchen den Switch und das Endgerät nur über ein Netzwerkabel
zu verbinden und der Switch wird automatisch die Anpassung an die Geräteeinstellungen
vornehmen.
C. PoE Anschlüsse(Port 1 bis 4):
Diese Anschlüsse sind mit der PoE-Funktion ausgestattet, sodass ein PoE-kompatibles Gerät
automatisch sofort mit Strom versorgt wird. Der Switch liefert den Strom über das Netzwerkkabel
zum Endgerät.
Für nicht PoE-kompatible Geräte wird die PoE-Stromversorgung nicht eingeschaltet.
Dadurch kann man PoE-kompatible und nicht compatible Geräte bedenkenlos im Netzwerk
zusammenstellen..
Alle Fast Ethernet Anschlüsse unterstützen sowohl 10 Mbit/s und 100 Mbit/s als auch
Halbduplex- und Vollduplex-Betrieb. Darüberhinaus werden gekreuzte Verbindungen (MDI-
II/-X) automatisch erkannt und angepasst. Sie brauchen den Switch und das Endgerät nur
über ein Netzwerkkabel zu verbinden und der Switch wird automatisch die Anpassung an die
Geräteeinstellungen vornehmen.

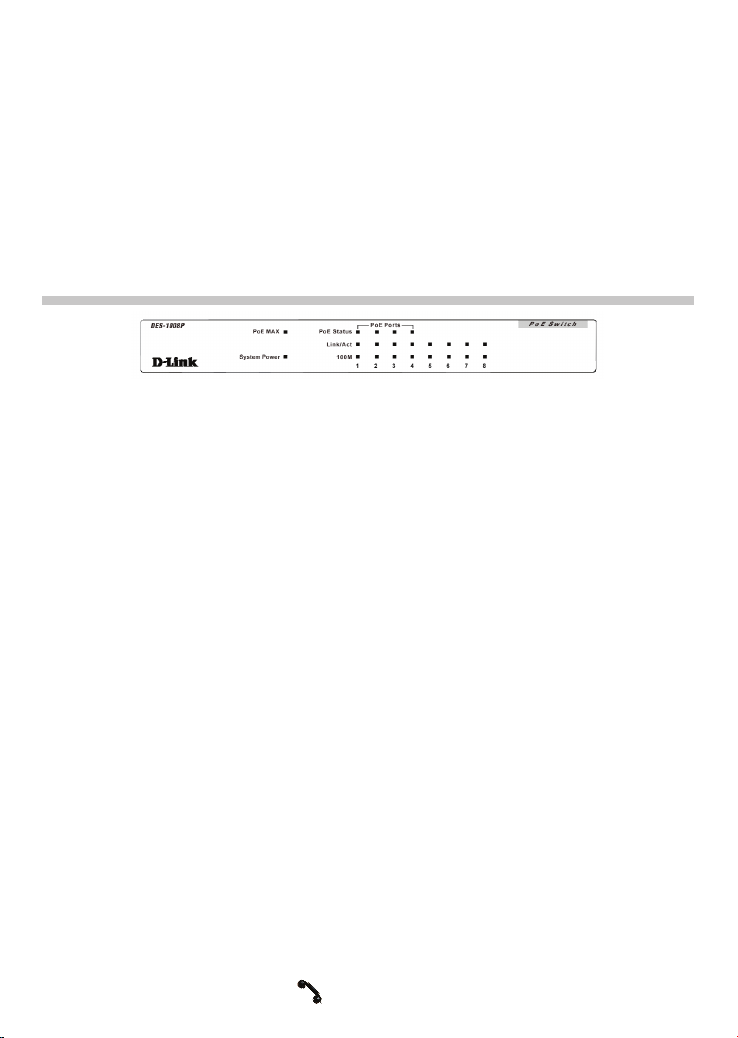

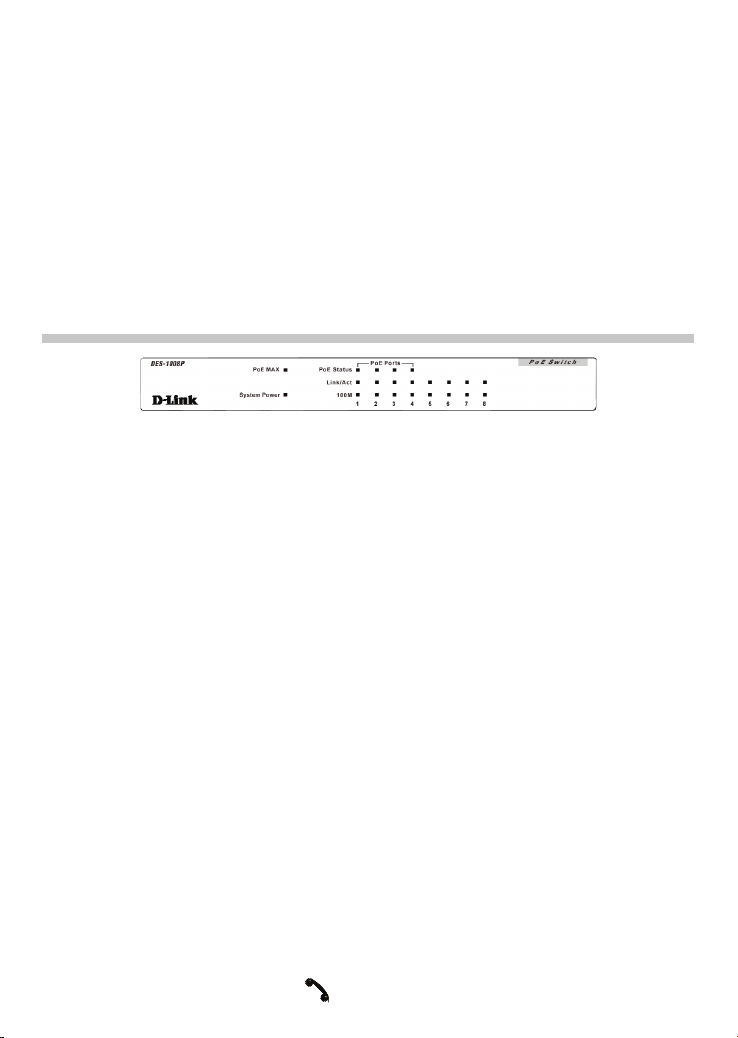

LED-Anzeigen
Die LED-Anzeigen erlauben Ihnen die Überwachung, die Diagnose und Fehlersuche bei Problemen
mit dem Switch, den Verbindungen oder mit den angeschlossenen Geräten.
A. Betriebsanzeige (System Power):
Die Betriebsanzeige leuchtet grün wenn der Strom angeschlossen ist, sonst bleibt sie dunkel.
B. Aktivitätsanzeige (Link / Act):
Die Aktivitätsanzeige leuchtet grün, wenn am Port ein Ethernet- Gerät angeschlossen ist und
die Verbindung erfolgreich aufgebaut wurde. Eine blinkende Aktivitätsanzeige bedeutet, dass
der Anschluss Daten empfängt oder sendet.
C. Geschwindigkeitsanzeige (100M):
Die 100M-Anzeige leuchtet wenn der Anschluss mit einem 100 Mbit/s Fast Ethernet Endgerät
verbunden ist. Die Lampe bleibt aus, wenn an dem Port ein 10 Mbit/s Gerät angeschlossen ist
oder keine Verbindung zustande gekommen ist.
D. Maximalstromanzeige (PoE MAX):
Aus: Es sind mindestens noch 10W PoE Leistung übrig um ein weiteres PoE Gerät
anzuschließen.
Grün: Die Anzeige leuchtet, wenn der gemeinsame Stromverbrauch aller versorgten Geräte
den Maximalwert erreicht oder überschritten hat. Zusätzlich angeschlossene PoE Geräte
werden nicht mit Strom versorgt.
Grün blinkend: Die Anzeige blinkt, wenn mindestens 10W wieder zur Verfügung stehen.
E. PoE Statusanzeige:
Die Statusanzeige leuchtet grün, wenn ein PoE-kompatibles Gerät mit Strom versorgt wird.
Die Statusanzeige leuchtet rot, wenn
1. im PoE Stromkreis ein Kurzschluss aufgetreten ist.
2. der Stromuss höher als erlaubt gestiegen ist.
3. die PoE-Spannung außerhalb des PoE Bereiches von 44 bis 57V (DC) liegt.
Die Statusanzeige ist aus, wenn kein PoE-kompatibles Endgerät angeschlossen ist.
Technischer Kundendienst
Vielen Dank, dass Sie sich für ein Produkt von D-Link entschieden haben. Weitere Informationen
sowie technische Hilfe, Treiber und Handbücher finden Sie auf unserer Website unter www.dlink.eu.

6

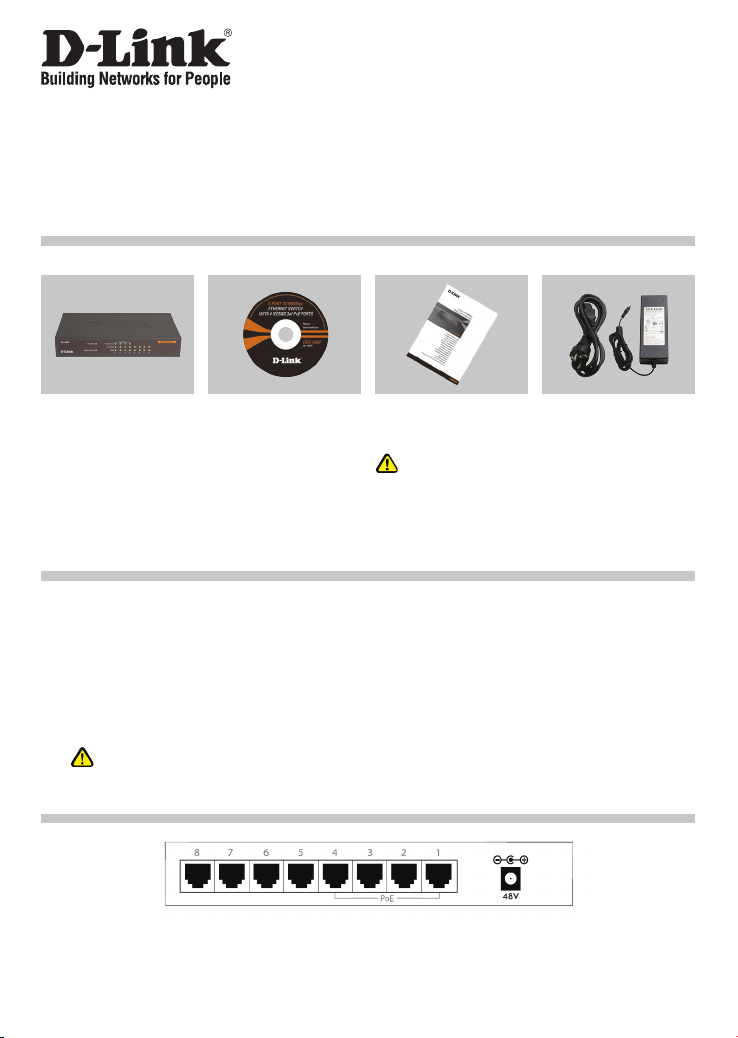

Guide d’installation rapide
DES-1008P
Switch DES-1008P
Fast Ethernet 8 ports
CD-ROM
avec documentation
produit
Voici les éléments qui se trouvent dans l’emballage du DES-1008P:
Avant de congurer le switch DES-1008P Fast Ethernet
Vérication du contenu de l'emballage
Switch 8 ports 10/100 Mbps avec 4 ports PoE
Pour congurer ce switch, vous pouvez procéder de la manière suivante:
A. Installez le DES-1008P dans un lieu frais et sec. Reportez-vous aux spécications
techniques pour connaître les plages de température de fonctionnement et d’humidité
admises.
B. Installez le switch à l’abri de toute source électromagnétique puissante, de toute vibration,
de la poussière et de la lumière directe du soleil.
C. Laissez un espace de 10 cm minimum à gauche et à droite du switch pour garantir une
ventilation correcte.
D. Inspectez visuellement la prise d’alimentation en courant continu et assurez-vous qu’elle
est correctement reliée à l’adaptateur secteur.
Guide d'installation
rapide
Adaptateur secteur
48 V 1,45 A
Remarque :
Le fait d’utiliser un adaptateur de tension
différente risque d’endommager le produit
et d’en annuler la garantie.
Connexion du switch DES-1008P Fast Ethernet à votre réseau
Ne posez aucun équipement sur le switch.
A. Prise d’alimentation en courant continu:
L’alimentation est assurée par une prise d’alimentation en courant continu externe. Reportez-
vous aux spécications techniques pour connaître la tension d’entrée en courant continu. Le
switch n’est équipé d’aucun interrupteur d’alimentation. Il s’allume donc dès que l’adaptateur
secteur est raccordé à une prise de courant.

6 7
Fra: 0820 0803 03
B. Ports Fast Ethernet (Port 1~8):
Ces ports prennent en charge des vitesses de transmission de 10 Mbps ou de 100 Mbps.
Ils s’exécutent en mode de transfert bidirectionnel à l’alternat ou simultané. Ils prennent
également en charge la détection croisée MDI/MDIX automatique, qui offre au switch de
véritables fonctionnalités “plug and play”. Raccordez simplement le périphérique au switch à
l’aide d’un câble réseau. Le switch détecte automatiquement les paramètres du périphérique
et s’ajuste en conséquence.
C. Ports PoE (Port 1~4):
L’un de ces ports PoE s’active automatiquement lorsqu’un terminal compatible est identié.
Le switch alimente le périphérique PoE raccordé par le biais du port Ethernet.
Le port PoE ne permet pas d’alimenter les périphériques existants non compatibles. Grâce
à cette fonction, les utilisateurs peuvent ajouter à leur réseau, librement et en toute sécurité,
des périphériques compatibles existants ou alimentés par réseau local.
Ces ports prennent en charge des vitesses de transmission de 10 Mbps ou de 100 Mbps.
Ils s’exécutent en mode de transfert bidirectionnel à l’alternat ou simultané. Ils prennent
également en charge la détection croisée MDI/MDIX automatique, qui offre au switch de
véritables fonctionnalités “plug and play”. Raccordez simplement le périphérique au switch à
l’aide d’un câble réseau. Le switch détecte automatiquement les paramètres du périphérique
et s’ajuste en conséquence.

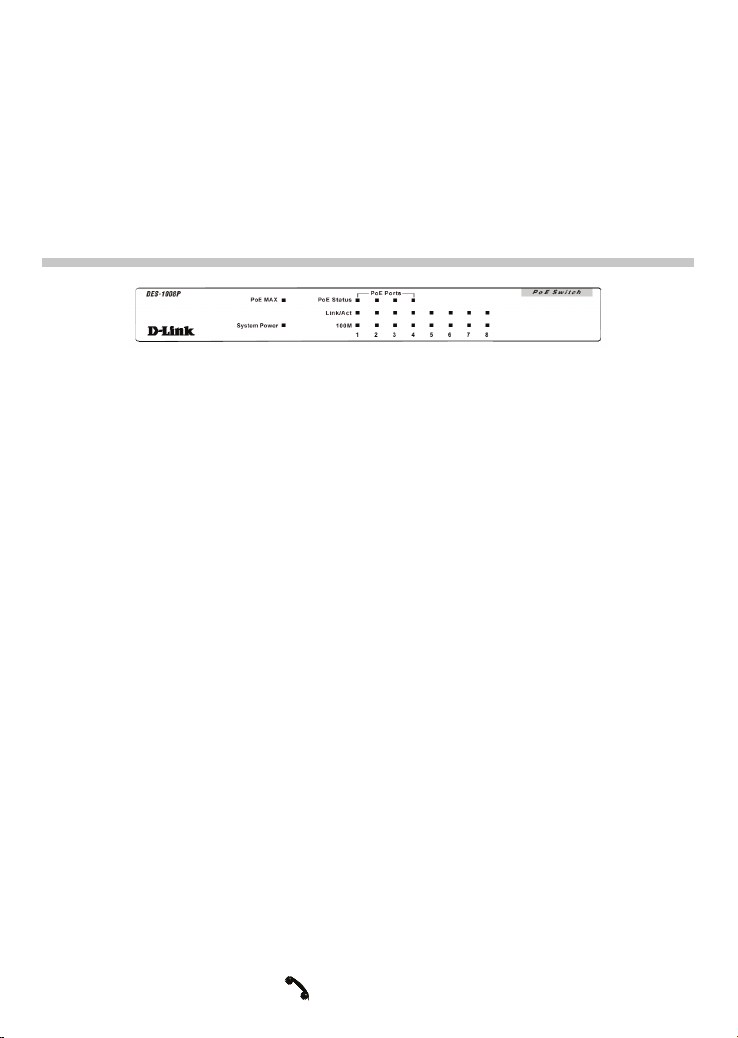

Voyants
Les diodes vous permettent de visualiser, diagnostiquer et dépanner tout problème éventuel avec le
switch, une connexion ou des produits attachés.
A. System Power (Alimentation):
Ce voyant vert s’allume lorsque le switch est alimenté ; dans le cas contraire, il reste éteint.
B. Link/Act (connexion/activité):
Ce voyant vert s’allume lorsqu’un port est connecté à une station 10/100 Mbps et que la liaison
est bonne. Lorsqu'un port reçoit ou transmet des données sur le réseau, le voyant vert clignote.
C. 100M (Transmission 100M):
Ce voyant s’allume lorsque le port est connecté à une station Fast Ethernet 100 Mbps. Il est
éteint lorsque le port est connecté à une station Ethernet 10 Mbps ou qu’il n’est pas connecté.
D. PoE MAX:
Eteint: Au moins 10W de puissance en PoE sont disponible pour connecter un autre produit
en PoE.
Vert: Indique que les capacités en alimentation POE sont atteintes voir dépassées. Aucun
autre produit connecté ne pourra être alimenté en POE.
Vert clignotant: Indique qu’au moins 10W de puissance PoE sont à nouveau disponibles.
E. PoE Status (Statut PoE):
Vert : Le périphérique PoE est connecté et le port l’alimente correctement.
Rouge : Le port PoE est défaillant. Les causes possibles sont les suivantes :
1. Puissance PoE insufsante
2. Surintensité : courant supérieur aux spécications du périphérique PoE
3. Plage de tension PoE de sortie (44 ~ 57 VCC) non respectée
Éteint : Aucun périphérique PoE n’est connecté.
Support Technique
Merci d’avoir choisi les produits D-Link. Pour plus d’information, un support, télécharger des
pilotes ou manuels merci de visiter le site web de D-Link www.dlink.eu

8
Guía de instalación rápida
DES-1008P
Conmutador Fast
Ethernet con 8
puertos DES-1008P.
CD-ROM
con documentación
del producto.
Estos son los elementos incluidos con el DES-1008P:
Antes de congurar el conmutador Fast Ethernet DES-1008P
Comprobar el contenido del paquete
Conmutador con 8 puertos 10/100 Mbps, 4 puertos PoE
La conguración del conmutador se realiza siguiendo los pasos que se indican a
continuación:
A. Instale el DES-1008P en un lugar fresco y seco. En las Especicaciones técnicas se indica el
rango aceptable de temperatura y humedad de funcionamiento.
B. Instale el conmutador en un lugar en el que no haya potentes fuentes electromagnéticas,
vibraciones ni polvo, y en el que no reciba la luz solar directa.
C. Deje al menos 10 cm de espacio libre a ambos lados del conmutador para la ventilación.
D. Compruebe visualmente el jack de alimentación DC y asegúrese de que está correctamente
conectado al adaptador de alimentación.
Guía rápida de
instalación.
Adaptador de
Alimentación 48
V,1,45 A.
Nota :
El uso de una fuente de alimentación con
distinto voltaje puede ser perjudicial y anular la
garantía de este producto.
Conexión del conmutador Fast Ethernet DES-1008P a la red
No ponga nada sobre el conmutador.
A. Jack de alimentación DC:
La corriente se suministra a través de un adaptador de alimentación DC externo. En el
apartado de Especicaciones técnicas se encuentra la información sobre el voltaje de
entrada de la corriente DC.
Puesto que el conmutador no dispone de un botón de encendido/apagado, al conectar el
adaptador de alimentación a una base de corriente, se encenderá el conmutador.

8 9
Spa: [phone]
B. Puertos Fast Ethernet (Puertos 1~8):
Estos puertos admiten velocidades de red de 10 Mbps o 100 Mbps, y pueden funcionar
en modo de transferencia half-duplex y full-duplex. Además admiten detección MDI/MDIX
crossover automática, que le da al conmutador reales capacidades «plug and play». Con
solo conectar cualquier cable de red entre el conmutador y el dispositivo, el conmutador
automáticamente detectará los parámetros del dispositivo y se ajustará convenientemente.
C. Puertos PoE (Puertos 1~4):
Estos puertos son puertos habilitados con PoE; el puerto PoE se activará automáticamente
cuando se identique un terminal compatible. El conmutador suministrará corriente, a través
del puerto Ethernet, al dispositivo PoE conectado.
El puerto PoE no ofrecerá alimentación a los dispositivos antiguos que no sean compatibles.
Por tanto, los usuarios pueden mezclar con total libertad y seguridad dispositivos antiguos y
dispositivos compatibles con Power over LAN en su red.
Estos puertos admiten velocidades de red de 10 Mbps o 100 Mbps, y pueden funcionar
en modo de transferencia half-duplex y full-duplex. Además admiten detección MDI/MDIX
crossover automática, que le da al conmutador reales capacidades «plug and play». Con
solo conectar cualquier cable de red entre el conmutador y el dispositivo, el conmutador
automáticamente detectará los parámetros del dispositivo y se ajustará convenientemente.
Indicadores LED
Los indicadores LED le permiten monitorizar, realizar diagnósticos y solucionar problemas con el
conmutador, la conexión o los dispositivos que estén conectados.
A. Alimentación del sistema:
Este indicador se ilumina en verde cuando el conmutador recibe corriente; si no, está apagado.
B. Enlace/Actividad:
Este indicador se ilumina en verde cuando hay un puerto conectado a una estación 10/100Mbps
correctamente y tiene un buen enlace. Si el indicador parpadea, es porque un puerto está
transmitiendo o recibiendo datos a través de la red.
C. Velocidad 100 M:
Este indicador LED se ilumina cuando el puerto está conectado a una estación Fast Ethernet 100
Mbps. El indicador está apagado cuando el puerto está conectado a una estación Ethernet 10 Mbps
o no hay enlace.
D. PoE MAX:
Apagado: Se dispone al menos de 10 W de potencia PoE para conectar otro dispositivo PoE.
Verde: Cuando la salida de alimentación para dispositivos que están conectados alcanza o excede
el límite máximo de potencia. No es posible alimentar otros dispositivos conectados.
Parpadeo en verde: Indica que de nuevo se dispone al menos de 10 W de potencia PoE.
E. Estado PoE:
Verde: cuando el PD está conectado y el puerto suministra correctamente la alimentación.
Rojo: cuando el puerto PoE ha fallado, posiblemente debido a
1. Cortocircuito de alimentación PoE:
2. Sobrecorriente de alimentación: exceso de consumo de corriente sobre la clasicación de los PD.
3. Tensión fuera del margen de alimentación de 44-57 V DC.
Apagado: No hay dispositivo alimentado PoE (PD) conectado.
Asistencia técnica
Gracias por elegir los productos de D-Link. Si desea más información, asistencia, controladores y
manuales del producto, visite el sitio web de D-Link, en www.dlink.eu.

10
Guida di Installazione Rapida
DES-1008P
Switch a 8 porte Fast
Ethernet DES-1008P
CD-ROM con la
documentazione del
prodotto
La confezione del dispositivo DES-1008P contiene i seguenti componenti:
Informazioni preliminari per la congurazione dello switch
Fast Ethernet DES-1008P
Contenuto del pacchetto
Switch a 8 porte 10/100 Mbps con 4 porte 4 PoE
La procedura di congurazione dello switch prevede i seguenti passi:
A. Installare il dispositivo DES-1008P in un luogo adeguato e fresco. Nelle speciche tec-
niche sono riportati gli intervalli operativi per la temperatura e l’umidità
B. Installare lo switch in un luogo privo di forti campi elettromagnetici, vibrazioni, polvere o
luce solare diretta.
C. Lasciare almeno dieci centimetri di spazio libero a sinistra e a destra dello switch per
permettere una corretta ventilazione.
D. Controllare il connettore del cavo di alimentazione CC e vericare che sia correttamente
collegato al trasformatore.
Manuale rapido
d’installazione
Trasformatore
48V,1.45A
Nota :
L’utilizzo di un trasformatore con voltaggio differente danneggia
il dispositivo e invalida la garanzia del prodotto.
Connessione dello switch Fast Ethernet DES-1008P alla rete
Non posizionare altri dispositivi sullo switch.
A. Connettore del trasformatore CC:
Il dispositivo è alimentato da un trasformatore CC esterno. Nelle speciche tecniche sono
riportate le informazioni relative al voltaggio della corrente continua in entrata.
Lo switch non è dotato di interruttore e si accende immediatamente quando il trasformatore
è collegato alla presa di corrente.

10 11
Ital: 02-39607160
B. Porte Fast Ethernet (1~8):
Queste porte supportano velocità di rete pari a 10 Mbps o 100 Mbps e sono in grado
di operare in modalità half e full duplex. Esse supportano la funzione di individuazione
automatica MDI/MDIX, garantendo funzionalità “plug and play” reali. È sufciente utilizzare
un cavo di rete per collegare un dispositivo allo switch che individua automaticamente le
impostazioni necessarie, regolandosi di conseguenza.
C. Porte PoE (1~4):
Queste porte sono abilitate per la funzione PoE che viene attivata automaticamente quando
viene rilevato un dispositivo compatibile connesso. In questo caso lo switch utilizza la porta
Ethernet per alimentare il dispositivo PoE.
La porta PoE non supporta l’alimentazione di dispositivi di vecchia generazione, non
compatibili con le speciche “Power over Ethernet. Grazie a questa funzione gli utenti sono
liberi di creare reti eterogenee con dispositivi di vecchia generazione e dispositivi PoE.
Le porte PoE supportano velocità di rete pari a 10Mbps o 100Mbps e sono in grado
di operare in modalità half e full duplex. Esse supportano la funzione di individuazione
automatica MDI/MDIX, garantendo funzionalità “plug and play” reali. È sufciente utilizzare
un cavo di rete per collegare un dispositivo allo switch che individua automaticamente le
impostazioni necessarie, regolandosi di conseguenza.
LED diagnostici
Gli indicatori LED permettono di monitorare, diagnosticare e risolvere ogni potenziale problema di
connessione sullo switch o sui dispositivi collegati.
A. Alimentazione di sistema:
Il LED emette una luce verde quando lo switch è correttamente alimentato. In caso contrario è
spento.
B. Link / Act:
Il LED emette una luce verde quando la relativa porta è correttamente connessa a un dispositivo
10/100Mbps. Il LED lampeggia durante la ricezione o la trasmissione dei dati.
C. 100M:
Il LED si accende quando la relativa porta è connessa a un dispositivo Fast Ethernet 100 Mbps.
Il LED è spento quando la relativa porta è connessa a un dispositivo Ethernet 10 Mbps o non è
connessa ad alcun dispositivo.
D. PoE MAX:
Spento: sono disponibili sul PoE almeno 10W di potenza per poter connettere un altro
dispositivo PoE.
Verde: la potenza di uscita per alimentare i dispositivi ha raggiunto o eccede il massimo budget
di potenza.
Lampeggiante verde: indica che almeno 10W di potenza PoE sono di nuovo disponibili.
E. PoE Status:
Verde : Quando un dispositivo PoE (PD) è correttamente alimentato dalla porta a cui è connesso.
Rosso : Quando la porta PoE non è in grado di alimentare il dispositivo a causa di :
1. Corto circuito PoE
2. Sovratensione: potenza superiore alla classicazione del dispositivo alimentato
3. Voltaggio in uscita non compreso nella gamma 44 ~ 57 VDC
Spento : Nessun dispositivo PoE connesso.
Supporto tecnico
Grazie per avere scelto i prodotti D-Link. Per maggiori informazioni o per ricevere supporto tecnico,
driver e manuali, visitare il sito D-Link all’indirizzo www.dlink.eu

12
Beknopte installatiehandleiding
DES-1008P
DES-1008P
Fast Ethernet-switch
met 8 poorten
Cd met documentatie
De verpakking van de DES-1008P bevat de volgende items:
Belangrijke informatie
De inhoud van de verpakking controleren
10/100 Mbps switch met 8 poorten, waarvan 4 PoE-poorten
Let op de volgende punten voordat u de switch gaat installeren:
A. Plaats de DES-1008P in een koele en droge ruimte. Zie de technische specicaties voor
de toegestane bedrijfstemperatuur en luchtvochtigheidsgraad.
B. Plaats de switch in een ruimte die vrij is van krachtige elektromagnetische bronnen,
trillingen, stof en direct zonlicht.
C. Laat links en rechts van de switch minimaal 10 cm ruimte vrij voor ventilatiedoeleinden.
D. Controleer of het netsnoer goed is aangesloten op de switch en op de voedingsadapter.
Beknopte
installatiehandleiding
48V 1,45A
gelijkstroomadapter
Opmerking :
Als u een voeding met een andere netspanning
gebruikt, heeft dit beschadiging van het product
tot gevolg en vervalt de garantie.
De DES-1008P Fast Ethernet-switch aansluiten op het netwerk
Plaats geen voorwerpen op de switch.
A. Netsnoeraansluiting:
De switch krijgt stroom via een externe voedingsadapter. Lees de technische specicaties
voor informatie over de toegestane spanning.
Aangezien de switch geen aan/uit-schakelaar heeft, wordt het apparaat direct ingeschakeld
als u de stekker in het stopcontact steekt.

12 13
Net: 0900 501 2007
B. Fast Ethernet-poorten (poorten 1~8):
Deze poorten ondersteunen netwerksnelheden van 10 Mbps of 100 Mbps en kunnen worden
gebruikt in de modus half-duplex of full-duplex. De poorten ondersteunen tevens MDI/MDIX
voor automatische kabeldetectie en zijn dus echt plug and play. U hoeft alleen maar een
netwerkkabel aan te sluiten tussen de switch en het apparaat. De switch detecteert vervolgens
automatisch de instellingen van het apparaat en past de eigen conguratie hier op aan.
C. PoE-poorten (poort 1~4):
Dit zijn de PoE-poorten. Deze poorten leveren automatisch stroom aan een aangesloten
compatibel apparaat. De switch levert via de Ethernet-poort voeding aan het aangesloten
PoE-apparaat. In het geval van oudere apparaten die niet compatibel zijn met PoE, wordt er
geen voeding geleverd aan het apparaat. Deze voorziening stelt gebruikers in staat zonder
problemen oudere en PoE-apparaten (Power over Ethernet) aan te sluiten in het netwerk.
Deze poorten ondersteunen netwerksnelheden van 10 Mbps of 100 Mbps en kunnen worden
gebruikt in de modus half-duplex of full-duplex. De poorten ondersteunen tevens MDI/MDIX
voor automatische kabeldetectie en zijn dus echt plug and play. U hoeft alleen maar een
netwerkkabel aan te sluiten tussen de switch en het apparaat. De switch detecteert vervolgens
automatisch de instellingen van het apparaat en past de eigen conguratie hier op aan.
Statuslampjes
Met behulp van de lampjes kunt u mogelijke problemen met de switch, de kabels of de aangesloten
apparaten vaststellen, analyseren en oplossen.
A. System Power:
Dit lampje is groen wanneer de switch stroom ontvangt, anders is het lampje uit.
B. Link / Act:
Dit lampje is groen als er via de aangegeven poort een goed werkende verbinding tot stand is
gebracht met een 10/100 Mbps apparaat. Een knipperend groen lampje betekent dat er via de
aangegeven poort gegevens worden uitgewisseld op het netwerk.
C. 100M:
Deze lampjes zijn oranje wanneer de aangegeven poort verbinding heeft met een 100 Mbps
Fast Ethernet-apparaat. De lampjes branden niet wanneer de aangegeven poort verbinding
heeft met een 10 Mbps Ethernet-apparaat of geen verbinding heeft.
D. PoE MAX:
Uit: er is ten minste 10 watt aan PoE-vermogen beschikbaar voor het aansluiten van een
ander PoE-apparaat.
Groen: het uitgevoerde vermogen naar PoE-apparaten is gelijk aan de maximale waarde of
heeft deze overschreden Er kunnen geen extra PoE-apparaten van stroom worden voorzien.
Knippert groen: er is weer ten minste 10 watt aan vermogen beschikbaar.
E. PoE Status:
Groen : er is verbinding met een PoE-apparaat en de aangegeven poort levert voeding aan
het apparaat.
Rood : de PoE-poort is uitgeschakeld. Mogelijke oorzaken:
1. Kortsluiting in het PoE-stroomcircuit
2. Te hoge stroomsterkte: de aangeboden stroomsterkte is te hoog voor het PoE-apparaat
3. Geen aanbod meer in het bereik van 44 ~ 57 V gelijkstroom
Uit : er is geen PoE-apparaat aangesloten.
Technische ondersteuning
D-Link stelt het zeer op prijs dat u hebt gekozen voor een van onze producten. Ga voor meer
informatie, ondersteuning, stuurprogramma's en handleidingen naar de website van D-Link op
het adres www.dlink.eu.

14
A. Umieść przełącznik DES-1008P w suchym i odpowiednio chłodnym miejscu. (Tempera-
tura pracy 0 ~ 55° C, Wilgotność Max. 95%)
B. Umieść przełącznik z dala od silnych źródeł elektromagnetycznych, pyłu, drgań oraz
bezpośredniego światła słonecznego.
C. Pozostaw ok. 10 cm wolnej przestrzeni po lewej i prawej stronie urządzenia dla lepszej
wentylacji.
D. Wizualnie sprawdź stan kabla zasilającego oraz zasilacza, upewnij się czy nie posiadają
widocznych uszkodzeń.
Skrócona instrukcja obsługi
DES-1008P
DES-1008P
8-Port Fast Ethernet
Switch
CD-ROM
z instrukcją obsługi
These are the items included with your DES-1008P purchase:
Uwagi przed podłączeniem urządzenia DES-1008P
Zawartość opakowania
przełącznik 8-portowy 10/100 Mb/s z 4 portami PoE
Quick Installation
Guide
48V,1.45A
Zasilacz sieciowy
Notatka :
Użycie zasilacza o niewłaściwym napięciu
znamionowym spowoduje uszkodzenie
rutera i utratę gwarancji.
Podłączanie DES-1008P do sieci komputerowej
Nie podłączaj żadnych urządzeń bezpośrednio nad przełącznikiem.
A. Zasilanie:
Podłącz przewód zasilający (wtyczka Power Jack) do urządzenia DES-1008P, oraz zasi-
lacz do źródła zasilania. Urządzenie zostanie uruchomione.

14 15
Pola: ([phone]
B. Porty Fast Ethernet (Porty 1-8):
Porty te pracują z prędkościami 10 Mb/s lub 100 Mb/s w pełnym lub pół-dupleksie,
oferują automatyczne wykrywanie MDI/MDIX.
C. Porty PoE (Porty 1-4):
Porty od 1 do 4 są to porty z zaimplementowaną technologią PoE (Power over Ethernet)
dzięki czemu za pomocą kabla kat. 3 (lub wyższej) switch może przesyłać energię do
innych urządzeń sieciowych tj. bramki VoIP, kamery internetowe, adapterów Wireless
LAN. Porty te pracują z prędkościami 10 Mbps lub 100 Mbps w pełnym lub pół-dupleksie,
oferują także automatyczne wykrywanie MDI/MDIX.
Diody LED
Wskaźniki LED pozwalają monitorować, diagnozować i usuwać wszelkie potencjalne
problemy z przełącznikiem, połączeniami lub przyłączonymi urządzeniami.
A. System Power – dioda zasilania:
Wsaźnik ten powinien świecić kolorem zielonym gdy zasilania jest podłączone, w
przeciwnym wypadku jest wyłączony.
B. Link/Act – stan portu:
Wskaźnik ten świeci na zielono gdy port jest właściwie podłączony oraz gdy zycznie
połączenie zostało ustanowione. Migająca zielonym kolorem dioda oznacza transfer
danych.
C. 100M Speed – prędkość portu 100Mbps:
Świecąca dioda oznacza połączenie z innym urządzeniem z prędkością 100Mbps. Gdy
dioda jest wyłączona, port działa z prędkości 10 Mbps lub brak jest połączenia.
D. PoE Max:
Wyłączony: Co najmniej 10W rezerwy mocy może być wykorzystane dla innego
urządzenia PoE.
Zielony: Cała dostępna moc zasilania PoE jest kierowana do urządzeń. Nie będą
zasilane żadne nowo dołączone urządzenia PoE.
Zielony migający: Wskazuje, że co najmniej 10W rezerwy mocy do zasilania PoE jest
ponownie dostępne.
E. PoE Status:
Wskaźnik ten świeci kolorem zielonym gdy do portu właściwie podłączone jest
urządzenie PoE.
Wskaźnik ten świeci kolorem czerwonym - problem z zasilaniem PoE
Wsparcie techniczne
Dziękujemy za wybranie produktów D-Link. Aby uzyskać dodatkowe informacje, wsparcie
techniczne oraz sterowniki i podręczniki użytkownika, odwiedź witrynę internetową firmy
D-Link pod adresem http://www.dlink.eu

16
Návod na rychlou instalaci
DES-1008P
Přepínač DES-1008P
s 8 Fast Ethernet
porty
CD-ROM
s dokumentací k
produktu
Součástí dodávky DES-1008P jsou následující položky:
Pokyny pro instalaci Fast Ethernet přepínače DES-1008P
Zkontrolujte obsah dodávky
Přepínač s 8 10/100 Mb/s porty (4 PoE porty)
Instalaci přepínače lze provést podle následujících kroků:
A. Nainstalujte DES-1008P na dostatečně chladném a suchém místě. Přijatelné rozsahy
provozní teploty a vlhkosti viz Technické parametry.
B. Nainstalujte přepínač na místě, kde nepůsobí silné elektromagnetické rušení, vibrace,
prach a přímé sluneční světlo.
C. Nechejte alespoň 10 cm volného místa vlevo a vpravo od přepínače kvůli dobré ventilaci.
D. Zkontrolujte vizuálně napájecí kabel a zjistěte, zda je dobře připojen ke konektoru
napájení.
Návod na rychlou
instalaci
Napájecí adaptér
48 V/1,45 A
Upozornění :
Použití napájecího zdroje s jiným jmenovitým
napětím způsobí poškození zařízení a ztrátu
záruky.
Připojení Fast Ethernet přepínače DES-1008P k vaší síti
Nestavějte na přepínač žádné jiné zařízení.
A. Konektor pro napájení:
Energie je dodávána z externího napájecího adaptéru. Zkontrolujte, zda napětí adaptéru
a napětí v elektrické síti odpovídá technickým údajům v dokumentaci.
Přepínač nemá vypínač napájení. Proto se po připojení napájecího adaptéru do zásuvky
hned zapne.

16 17
Cz: 224 247 503
B. Fast Ethernet porty (port 1~8):
Tyto porty podporují rychlost přenosu dat 10 Mb/s nebo 100 Mb/s, mohou pracovat v režimu half-
duplex nebo full-duplex a mají také automatickou detekci připojení MDI/MDIX, což umožňuje velmi
snadnou instalaci přepínače. Stačí zapojit síťový kabel mezi přepínačem a síťovým zařízením a
přepínač automaticky detekuje nastavení připojeného zařízení a podle toho se sám nastaví.
C. PoE porty (port 1~4):
Tyto porty umožňují napájení přes Ethernet (PoE), které se automaticky aktivuje, když je
zjištěno připojení kompatibilního PoE koncového zařízení. Přepínač bude dodávat energii přes
ethernetový port připojenému PoE zařízení.
Při připojení běžného zařízení bez podpory PoE nebude PoE port zařízení napájet. To znamená,
že uživatelé mohou ve svojí síti volně a bezpečně kombinovat běžná a PoE zařízení.
Tyto porty podporují rychlost přenosu dat 10Mb/s nebo 100Mb/s, mohou pracovat v režimu half-
duplex nebo full-duplex a mají také automatickou detekci připojení MDI/MDIX, což umožňuje velmi
snadnou instalaci přepínače. Stačí zapojit síťový kabel mezi přepínačem a síťovým zařízením a
přepínač automaticky detekuje nastavení připojeného zařízení a podle toho se sám nastaví.
LED indikátory
Pomocí světelné kontrolky můžete monitorovat, odhalovat a odstraňovat možné problémy s
přepínačem, propojením nebo přídavnými zařízeními.
A. System Power:
Tento indikátor svítí zeleně, když je přepínač připojen k napájení; jinak nesvítí.
B. Link / Act:
Tento indikátor svítí zeleně, když je příslušný port dobře připojen k zapnutém 10/100 Mb/s
síťovému zařízení. Zelené blikání indikátoru znamená, že port přijímá nebo vysílá data v síti.
C. 100M:
Tento indikátor svítí, když je port připojen k Fast Ethernet zařízení s rychlostí 100 Mb/s.
Indikátor nesvítí, když port není připojen nebo je připojen k 10 Mb/s ethernetovému zařízení.
D. PoE MAX:
Nesvítí: Když je k dispozici alespoň 10 W výkonu PoE napájení pro připojení dalšího PoE
zařízení.
Svítí zeleně: Když příkon napájených PoE zařízení dosáhne nebo překročí maximální výkon
PoE napájení. Žádná další připojená PoE zařízení nebudou napájena.
Bliká zeleně: Indikuje, že je k dispozici opět alespoň 10 W výkonu PoE napájení.
E. PoE Status:
Zelený: Když je připojeno napájené PoE zařízení (PD) a port do něj úspěšně dodává energii.
Červený: Když nastane závada na PoE portu. Možné příčiny:
1. Zkrat napájecího okruhu PoE
2. Přetížení: napájecí proud překračuje limit pro PoE zařízení
3. Výstup mimo limit PoE napětí 44 ~ 57 V DC (stejnosměrné)
Nesvítí: Není připojeno napájené PoE zařízení.
Technická podpora
Děkujeme, že jste si vybrali produkty D-Link. Další informace, podporu, ovladače a návody
najdete na webových stránkách D-Link na www.dlink.eu

18
Gyors telepítési útmutató
DES-1008P
DES-1008P
8 portos Fast
Ethernet switch
CD-ROM
termékdokumentációval
Az alábbiakat kell tartalmaznia a DES-1008P csomagjának:
Fontos tudnivalók a DES-1008P Fast Ethernet switch
telepítése előtt
Ellenőrizze a csomag tartalmát
8 portos 10/100 Mbps switch 4 PoE porttal
A switch telepítése során a következőkre ügyeljen:
A. Helyezze a DES-1008P hűvös és száraz helyre. A technikai jellemzők között ellenőrizze
a megfelelő működéshez szükséges hőmérséklet tartományt.
B. Igyekezzen a switchet minden elektromágneses forrástól, vibrációtól, portól és közvetlen
napfénytől védett helyre helyezni.
C. Hagyjon legalább 10 cm szabad teret a switch jobb oldala mellett a megfelelő szellőzés
érdekében.
D. Ellenőrizze, hogy az áramadapter swicthre csatlakozó vége tökéletesen csatlakozik-e.
Gyors Telepítési
Útmutató
48V,1.45A
áramadapter
Figyelmeztetés :
Eltérő hálózati feszültségű áramforrás használata
károsíthatja a készüléket és érvényteleníti a garanciát.
A DES-1008P Fast Ethernet switch csatlakoztatása a
hálózathoz
Ne helyezzen semmilyen eszközt a switchre!
A. Elektromos csatlakozó:
Az áramellátásról egy külső áramadapter gondoskodik. A bemeneti feszültséget ellenőrizze
a technikai jellemzők között. Mivel a switch nem rendelkezik külön bekapcsoló gombbal,
amint bedugja az adaptert a konnektorba, a készülék azonnal működésbe lép.

18 19
Hun: 06 1 461-3001
B. Fast Ethernet portok (Port 1~8):
Ezek a portok 10 Mbps vagy 100 Mbps sebességet támogatnak, valamint képesek half- és
full-duplex módban üzemelni. Támogatják az automatikus MDI/MDIX crossover felderítést, így
a switch valódi plug and play képességgel rendelkezhet. Bármilyen kábellel is kösse össze
a különböző eszközöket a switch-csel, az automatikusan észleli az eszköz beállításait, és
azokhoz igazodik.
C. PoE portok (Port 1~4):
Ezek olyan PoE képes portok, melyek automatikusan aktiválódnak, ha kompatibilis készüléket
észlelnek. A switch ekkor ezeken az Ethernet portokon keresztül biztosítja a csatlakoztatott PoE
eszközök áramellátását.
Nem kompatibilis eszközt észlelve a PoE port nem ad le elektromos áramot. Ennek a funkciónak
köszönhetően bármilyen – akár PoE képes, akár egyszerű Ethernet – eszköz csatlakoztatható a
PoE portokra.
Ezek a portok 10 Mbps vagy 100 Mbps sebességet támogatnak, valamint képesek half- és
full-duplex módban üzemelni. Támogatják az automatikus MDI/MDIX crossover felderítést, így
a switch valódi plug and play képességgel rendelkezhet. Bármilyen kábellel is kösse össze
a különböző eszközöket a switch-csel, az automatikusan észleli az eszköz beállításait, és
azokhoz igazodik.
LED kijelzők
A LED kijelzőknek köszönhetően a switch, a csatlakozások, vagy akár a csatlakoztatott eszközök
minden felmerülő problémáját meggyelheti, diagnosztizálhatja, sőt, akár a hibaelhárításról is
gondoskodhat segítségükkel.
A. System Power:
Ez a kijelző zölden világít, amikor a switch áram alatt van. Kikapcsolt állapotban a kijelző nem világít.
B. Link / Act:
Ez a kijelző zölden világít, ha az adott portra sikeresen csatlakozott egy 10/100 Mbps eszköz,
és a kapcsolat megfelelő a két eszköz között. A zöld fény villogása a porton folyamatban lévő
adatáramlást jelzi.
C. 100M Speed:
Ez a LED kijelző akkor világít, ha egy 100 Mbps Fast Ethernet eszköz csatlakozik a portra. A kijelző
nem világít, ha egy 10Mbps Ethernet állomás csatlakozik vagy nincs kapcsolat.
D. PoE MAX:
Nem világít: Legalább 10W PoE áramellátás áll még rendelkezésre további PoE eszközök
számára.
Zölden világít: Ha az áramellátással érintett eszközök számára biztosított teljesítmény elérte
a rendelkezésre álló maximális keretet vagy meghaladta azt. Nem lehetséges további, újonnan
csatlakoztatott eszközök számára áramellátás biztosítása.
Zölden villog: Legalább 10W PoE teljesítmény újra elérhető.
E. PoE Status:
Zöld : Ha a PoE képes eszköz (PD) csatlakozik, és a port megfelelő áramellátást biztosít számára.
Piros : Ha a PoE port meghibásodik – elsősorban a következő okokból:
1. a PoE áramellátás elérte maximumát
2. Nagyobb árammennyiség került leadásra, mint a PD szükséglete.
3. Az eszköz feszültségigénye kívül esik a 44 ~ 57 VDC tartományon.
Nem világít : Nem csatlakozik PoE képes eszköz (PD).
Technikai támogatás
Köszönjük, hogy a D-Link termékét választotta. További információkat, támogatást, termék drivereket
és használati útmutatókat talál weboldalunkon: www.dlink.eu.

20
Hurtiginstallasjonsveiledning
DES-1008P
DES-1008P
8-porters Fast
Ethernet-svitsj
CD-ROM
med produktdokument
Disse delene skal følge med i pakken med DES-1008P:
Merknad før du stiller inn DES-1008P Fast Ethernet-svitsj
Kontroller innholdet i pakken
8-porters 10/100 Mbit/s svitsj med 4 PoE-porter
Følg disse trinnene ved oppsett av svitsjen:
A. Installer DES-1008P på et forholdsvis kjølig og tørt sted. Se de tekniske spesikasjonene
for informasjon om akseptable områder for driftstemperatur og fuktighet.
B. Installer bryteren på et sted uten sterke elektromagnetiske kilder, vibrasjon, støv og
direkte sollys.
C. La det være minst 10 cm ledig plass til høyre og venstre for bryteren, til ventilasjon.
D. Undersøk likestrømkontakten og pass på at den er godt festet til strømadapteren.
Hurtiginstallasjonsveiledning 48 V, 1,45 A
strømadapter
Merk :
Bruk av strømtilførsel med en annen spenning
vil skade produktet og oppheve garantien.
Koble DES 1008P Fast Ethernet-svitsj til ditt nettverk
Ikke stable annet utstyr på svitsjen.
A. Likestrømkontakt:
Strøm tilføres via en ekstern vekselstrømadapter. Se de tekniske spesikasjonene for infor-
masjon om vekselstrømspenning.
Fordi svitsjen ikke har en strømbryter, slås den på umiddelbart når strømadapteren kobles til
strømuttak.
