D-Link Air Premier DAP-2695 User manual

AC1750 DUAL BAND PoE ACCESS POINT
DAP-2695
Quick Install Guide+
Installations-Anleitung+
Guide d’installation+
Guía de instalación+
Guida di Installazione+
DAP-2695_A1_QIG_v1.00(EU).indd 1
2013/8/19 下午 02:20:45

D-Link DAP-2695 Quick Install Guide
2
ENGLISH
Minimum System Requirements:
• CD-ROM Drive
• Computers with Windows®, Macintosh®, or Linux-based operating systems
• Installed Ethernet adapter or wireless adapter
• Internet Explorer 7, Chrome, Firefox, or Safari 4 or higher
System Requirements

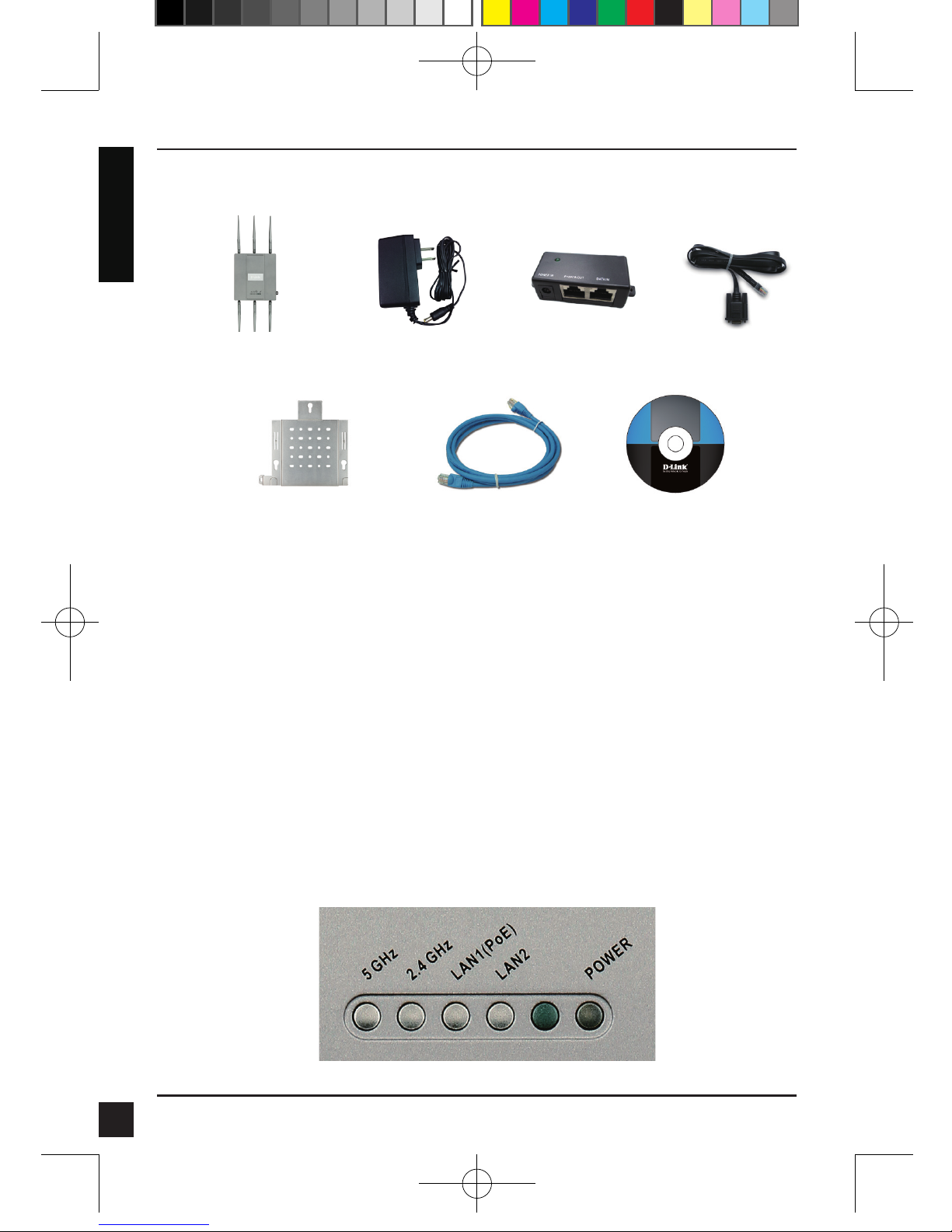

Package Contents
Note: Using a power supply with a different voltage than the one included with the DAP-2695 will cause damage and void the
warranty for this product. If any of the above items are missing, please contact your reseller.
DAP-2695 802.11ac
Access Point
Power Adapter
Ethernet Cable
PoE Base Unit
CD-ROM
Console Cable
Mounting Plate
Hardware Overview
LEDs
DAP-2695_A1_QIG_v1.00(EU).indd 2
2013/8/19 下午 02:20:53

D-Link DAP-2695 Quick Install Guide 3
ENGLISH
5 GHz - When lit, the access point is operating at 5GHz.
This light will blink when there is wireless trafc.
2.4 GHz - When lit, the access point is operating at 2.4GHz. This light will blink
when there is wireless trafc.
LAN1/LAN2 - Solid light when the Ethernet port is connected to a working port,
such as a router or switch. The light will blink when there is trafc through LAN
port.
POWER - The light will blink during boot up. Once solid, the access point is ready.
Installing the Hardware
LAN Port (PoE)
Reset Button
Power Receptor
Console Port
5GHz Antenna Connectors*
LAN Port
2.4GHz Antenna Connectors*
* 1 x 5GHz and 2 x 2.4GHz antenna connectors are located on the bottom of the access point.
DAP-2695_A1_QIG_v1.00(EU).indd 3
2013/8/19 下午 02:20:56

D-Link DAP-2695 Quick Install Guide
4
ENGLISH

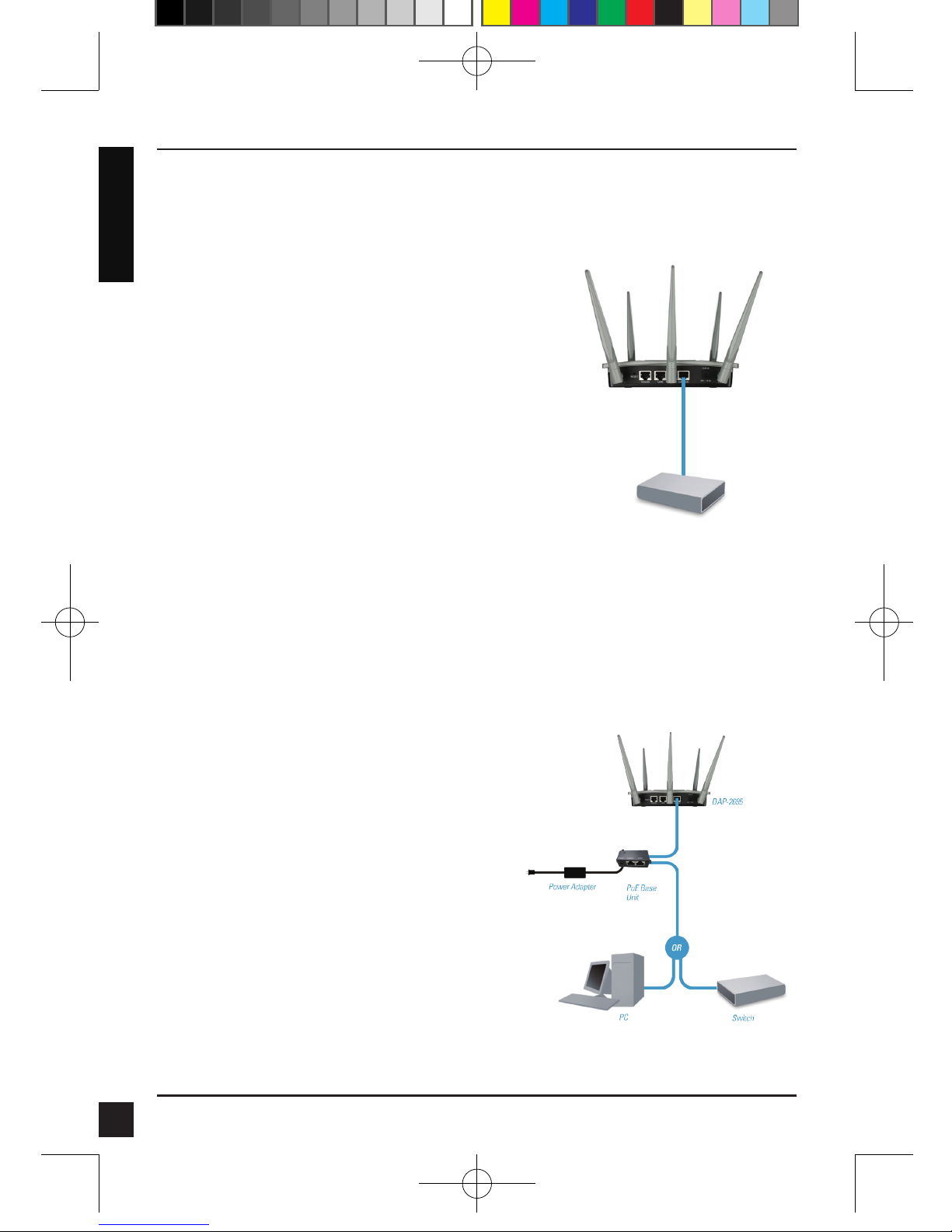

To power the access point, you can use one of
the following 3 methods:
Method 1 - Use if you have a
PoE switch.
Method 2 - Use if you do not
have a PoE switch
and do not have a
power outlet near
the location of the
access point.
Method 3 - Use if you do not
have a PoE switch
and have a power
outlet near the
location of the
access point.
Method 1
1. Connect one end of your Ethernet cable
into the LAN1 (PoE) port on the DAP-
2695.
2. Connect the other end into one port on a
PoE switch.
Method 2
1. Connect one end of an Ethernet
cable into the Data In port on the
PoE base unit and the other end
into one port on your switch, router,
or computer.
2. Connect one end of an Ethernet
cable into the P+Data Out port on
the PoE base unit and the other
end into the LAN1 (PoE) port on
the DAP-2695 access point.
3. Use the supplied power adapter.
Connect the power adapter to the
Power In receptor on the PoE
adapter.
4. Connect the other end of power
adapter into a power outlet.
DAP-2695_A1_QIG_v1.00(EU).indd 4
2013/8/19 下午 02:20:57

D-Link DAP-2695 Quick Install Guide 5
ENGLISH
Method 3
1. Connect one end of your Ethernet
cable into the LAN1 (PoE) or LAN2 port
on the DAP-2695 and then connect
the other end to a switch, router, or
computer.
2. Use the supplied power adapter.
Connect the power adapter to the
Power receptor on the DAP-2695
access point.
3. Connect the other end of power adapter
into a power outlet.
Conguration
Note: It is recommended to congure your DAP-2695 before mounting. The
easiest way is to connect to the Access Point directly to a computer using an
Ethernet cable. Statically assign the IP address of your computer to 192.168.0.2
with a subnet mask of 255.255.255.0.
Step 1: Open a web browser (e.g., Internet Explorer, Chrome, Firefox , or Safari)
and enter http://192.168.0.50.
Step 2: At the login screen, enter admin for the user name and leave the password
blanks. Click Login to continue.
DAP-2695_A1_QIG_v1.00(EU).indd 5
2013/8/19 下午 02:20:57

D-Link DAP-2695 Quick Install Guide
6
ENGLISH

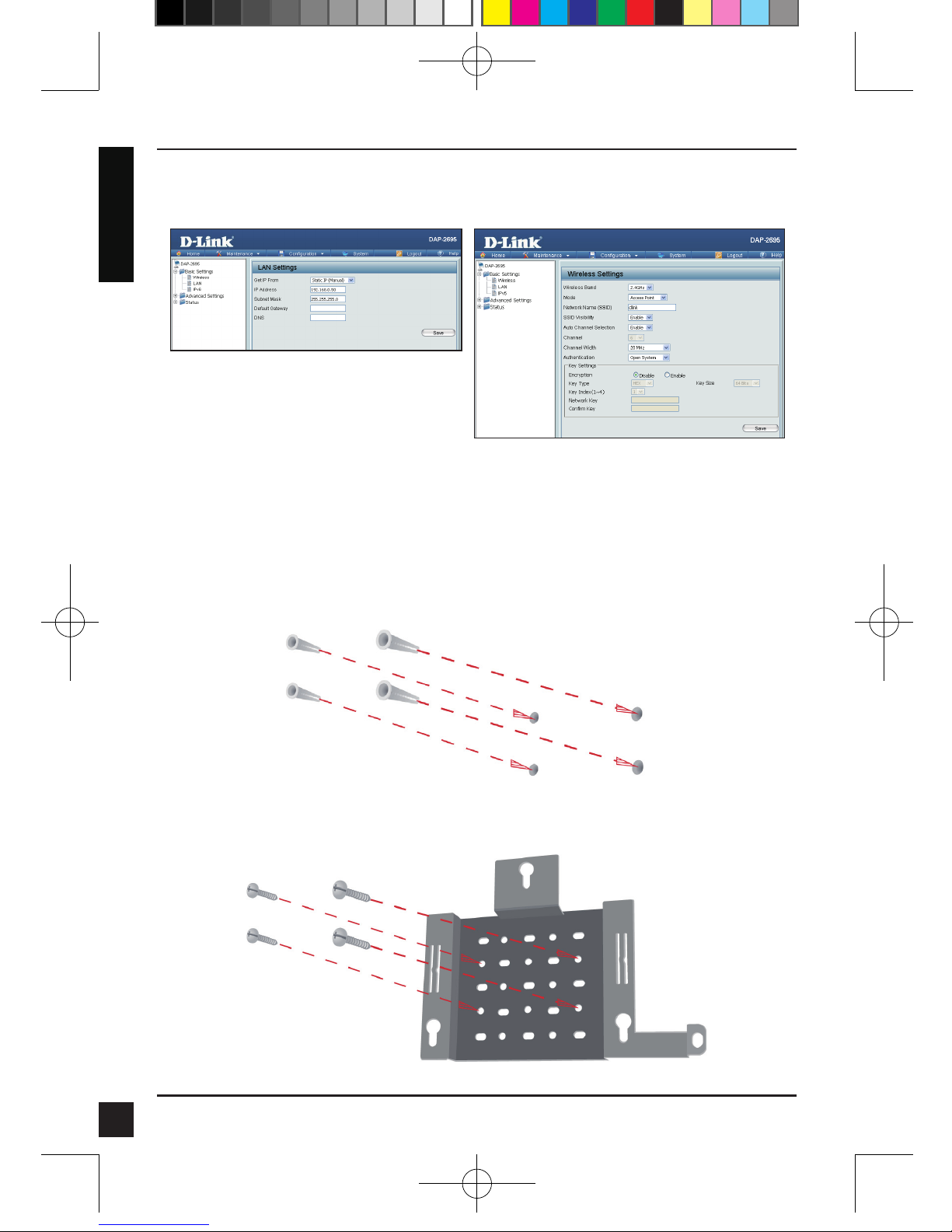

Step 3: After the home page appears, go to Basic Settings > LAN to change
the IP settings of the DAP-2695. Go to Basic Settings > Wireless to congure
your wireless settings.
Note: Make sure you click on Conguration > Save and Activate to save
your settings.
Step 1: Insert the provided wall anchors in the wall where the mounting plate
will be attached.
Mounting Plate Assembly
Step 2: Use the provided screws to secure the mounting plate on the wall.
DAP-2695_A1_QIG_v1.00(EU).indd 6
2013/8/19 下午 02:20:59

D-Link DAP-2695 Quick Install Guide 7
ENGLISH

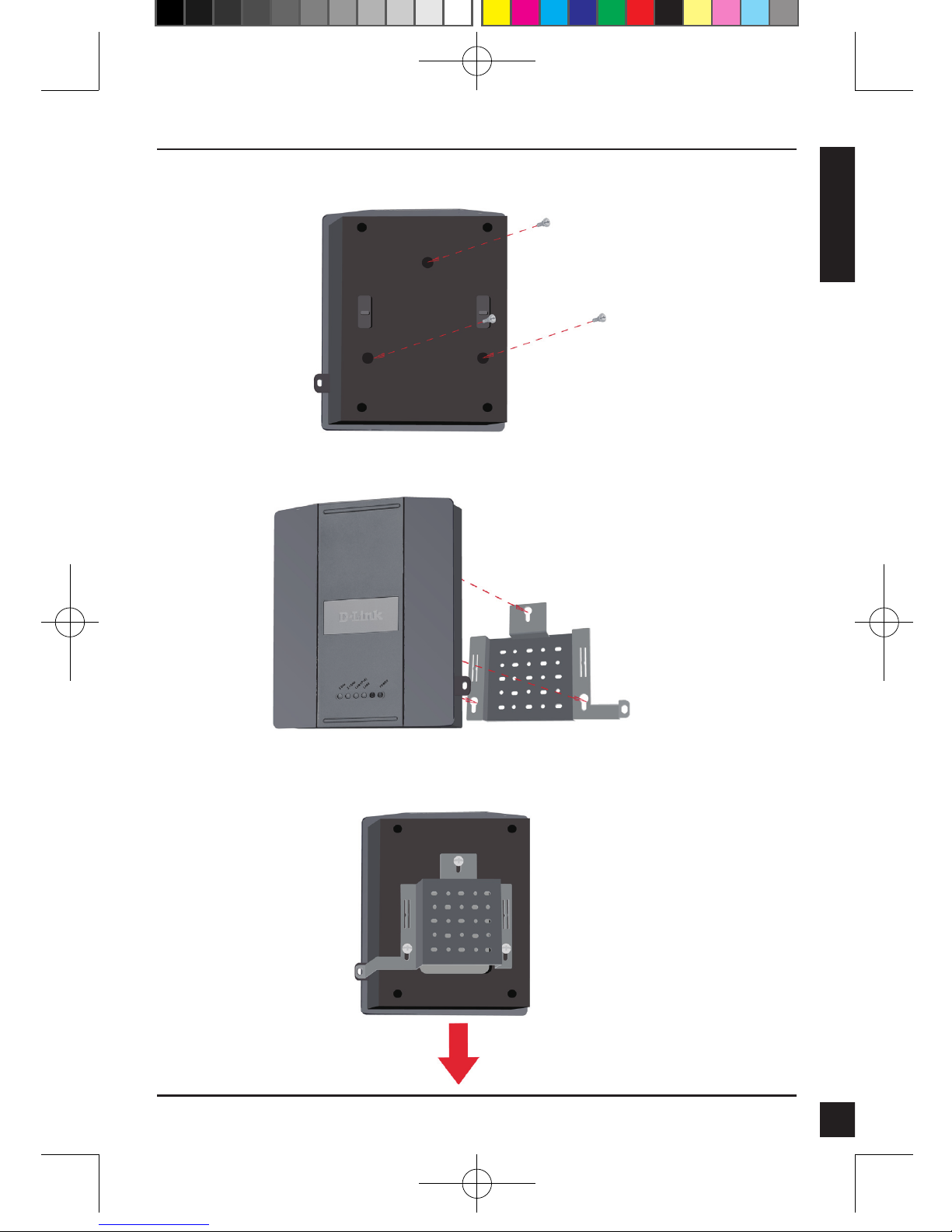

Step 3: Attach the remaining screws securely to the back of the DAP-2695.
Step 4: Attach the DAP-2695 to the mounting plate.
Step 5: Slide the DAP-2695 down into the grooves on the mounting plate to
secure it to the plate.
DAP-2695_A1_QIG_v1.00(EU).indd 7
2013/8/19 下午 02:21:00

D-Link DAP-2695 Quick Install Guide
8
ENGLISH

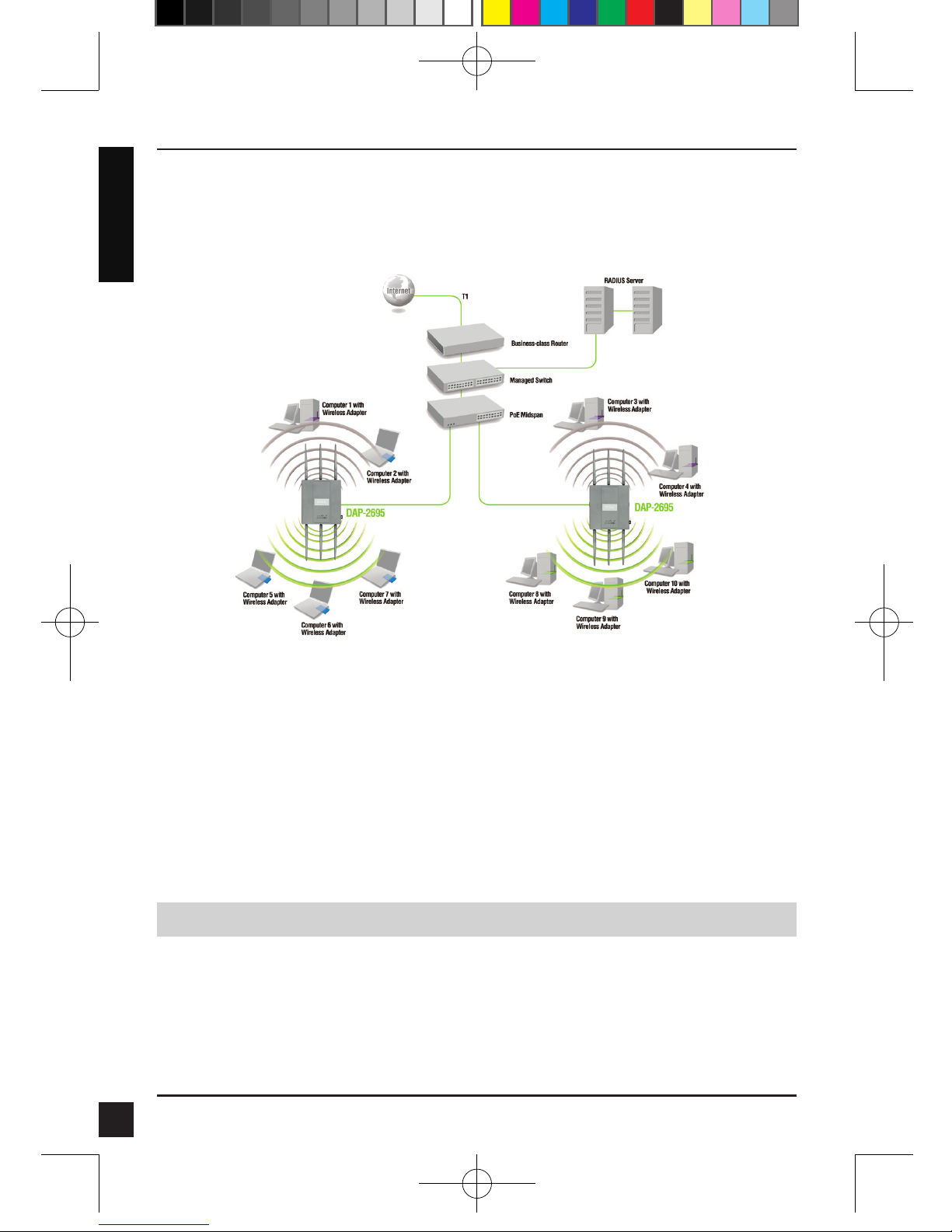

When you have completed the steps in this Installation Guide and congured
your for your network, your network should look similar to this:
Your Setup is Complete
* Maximum Wireless signal rate derived from draft IEEE802.11ac specications. Actual data throughput will vary. Network
conditions and environmental factors, including volume of network trafc, building materials and construction, and network
overhead lower actual data throughput rate.
To setup and manage the DAP-2695 from a computer, use one of the following
methods:
1. Connect a straight through Ethernet cable between the access point and your
computer.
2. Connect the access point to a switch or router and use a computer from a
computer that is also connected to that switch or router.
TECHNICAL SUPPORT
United Kingdom (Mon-Fri) , Website: http://www.dlink.com
Home Wireless/Broadband 0871 873 3000 (9.00am–06.00pm, Sat 10.00am-02.00pm)
Managed, Smart, & Wireless Switches, or Firewalls 0871 873 0909 (09.00am- 05.30pm)
(BT 10ppm, other carriers may vary.)
Ireland (Mon-Fri), Website: http://www.dlink.com
All Products 1890 886 899 (09.00am-06.00pm, Sat 10.00am-02.00pm)
Phone rates: €0.05ppm peak, €0.045ppm off peak times
DAP-2695_A1_QIG_v1.00(EU).indd 8
2013/8/19 下午 02:21:03

D-Link DAP-2695 Quick Install Guide 9
Mindestsystemanforderungen:
• CD-ROM-Laufwerk
• Computer mit Windows®, Macintosh® oder Linux-basierten
Betriebssystemen
• Installierter Ethernet-Adapter oder Wireless Adapter
• Internet Explorer 7, Chrome, Firefox oder Safari 4 oder höher
Systemanforderungen

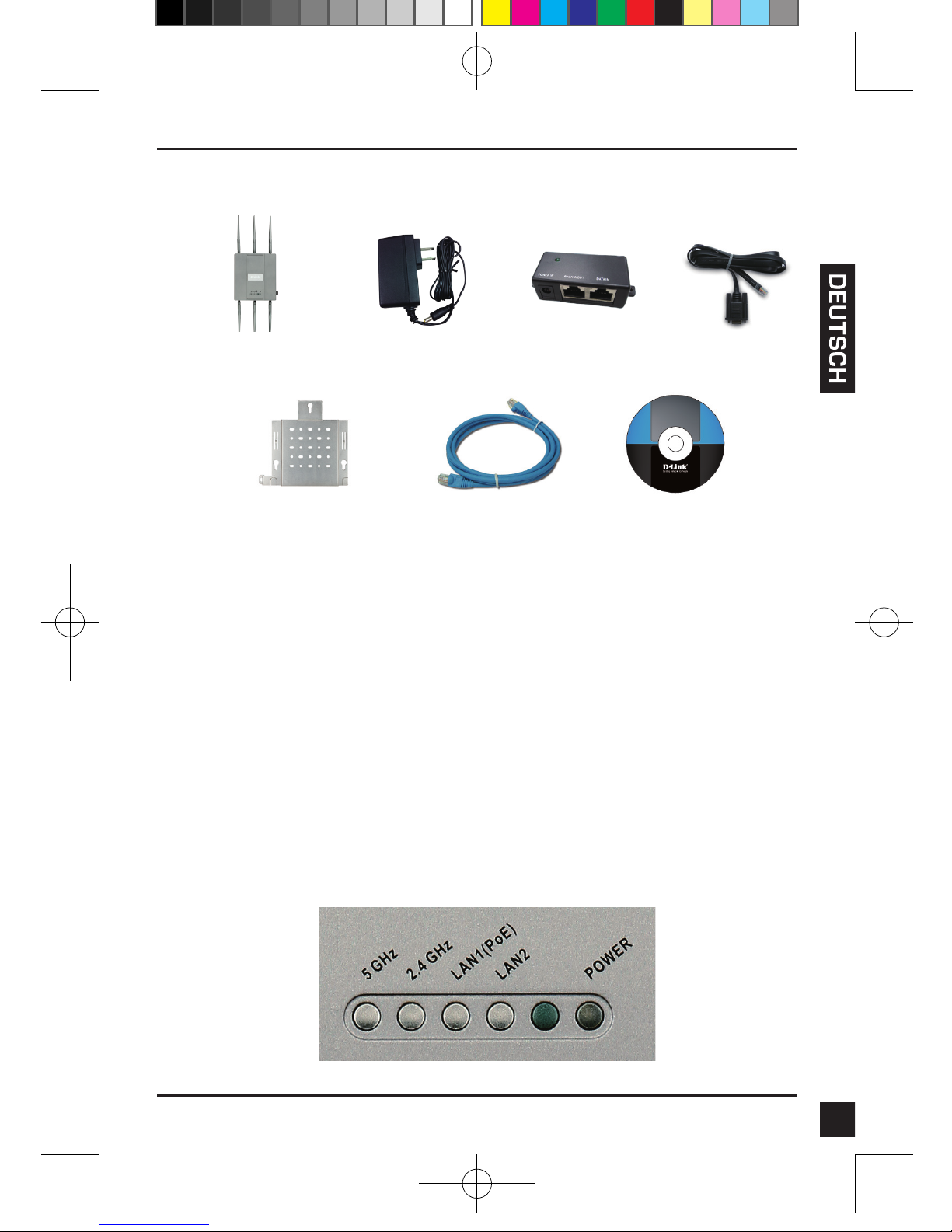

Packungsinhalt
Hinweis: Die Verwendung eines Netzteils mit einer anderen Spannung als jener des mit dem DAP-2695 mitgelieferten
Netzteils verursacht Schäden. In diesem Falle erlischt der Garantieanspruch für dieses Produkt. Sollte einer der oben
aufgeführten Artikel fehlen, wenden Sie sich bitte an Ihren Fachhändler.
DAP-2695 802.11ac
Access Point
Netzteil
(Stromadapter)
Ethernet-Kabel
PoE-
Basiseinheit
CD-ROM
Konsolenkabel
Montageplatte
Hardware-Überblick
LEDs
DAP-2695_A1_QIG_v1.00(EU).indd 9
2013/8/19 下午 02:21:11

D-Link DAP-2695 Quick Install Guide
10
5 GHz – Leuchtet, wenn der Access Point im 5-GHz-Bereich betrieben wird.
Dieses Licht blinkt bei drahtlosem Datenverkehr.
2,4 GHz – Leuchtet, wenn der Access Point im 2,4-GHz-Bereich betrieben
wird. Dieses Licht blinkt bei drahtlosem Datenverkehr.
LAN1/LAN2 - Leuchtet durchgehend, wenn der Ethernet-Port an einen
ordnungsgemäß funktionierenden Port, wie etwa einen Router oder Switch,
angeschlossen ist. Das Licht blinkt bei Datenverkehr über den LAN-Port.
POWER – Das Licht blinkt während des Hochfahrens. Sobald es
durchgehend leuchtet, ist der Access Point betriebsbereit.

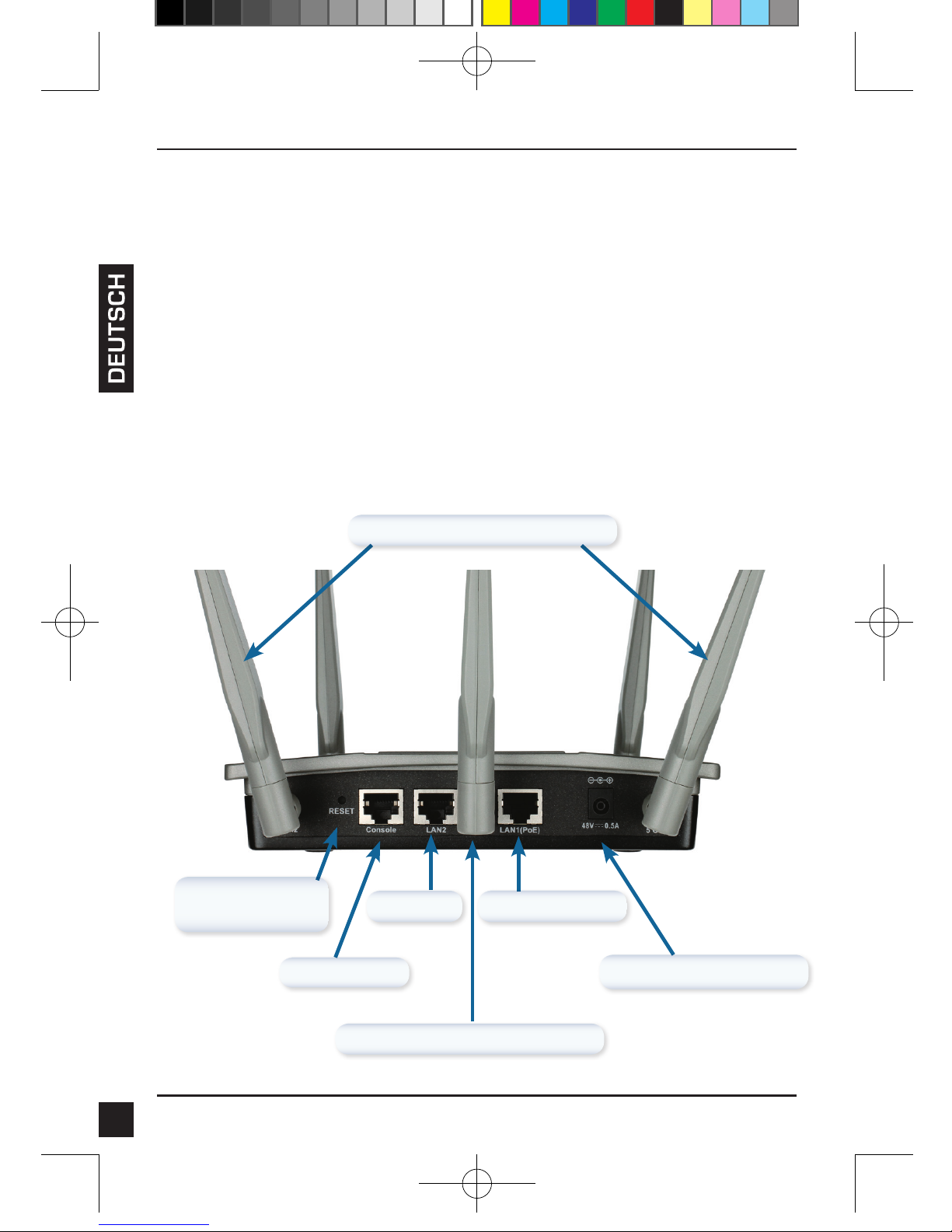

Installation der Hardware
LAN-Port (PoE)
Rücksetztaste/-
knopf (Reset)
Stromeingangsbuchse
Konsolenport
5 GHz Antennenanschlüsse*
LAN-Port
2,4 GHz Antennenanschlüsse*
* 1 x 5 GHz und 2 x 2,4 GHz-Antennenanschlüsse benden sich auf der Unterseite des Access Point.
DAP-2695_A1_QIG_v1.00(EU).indd 10
2013/8/19 下午 02:21:14

D-Link DAP-2695 Quick Install Guide 11

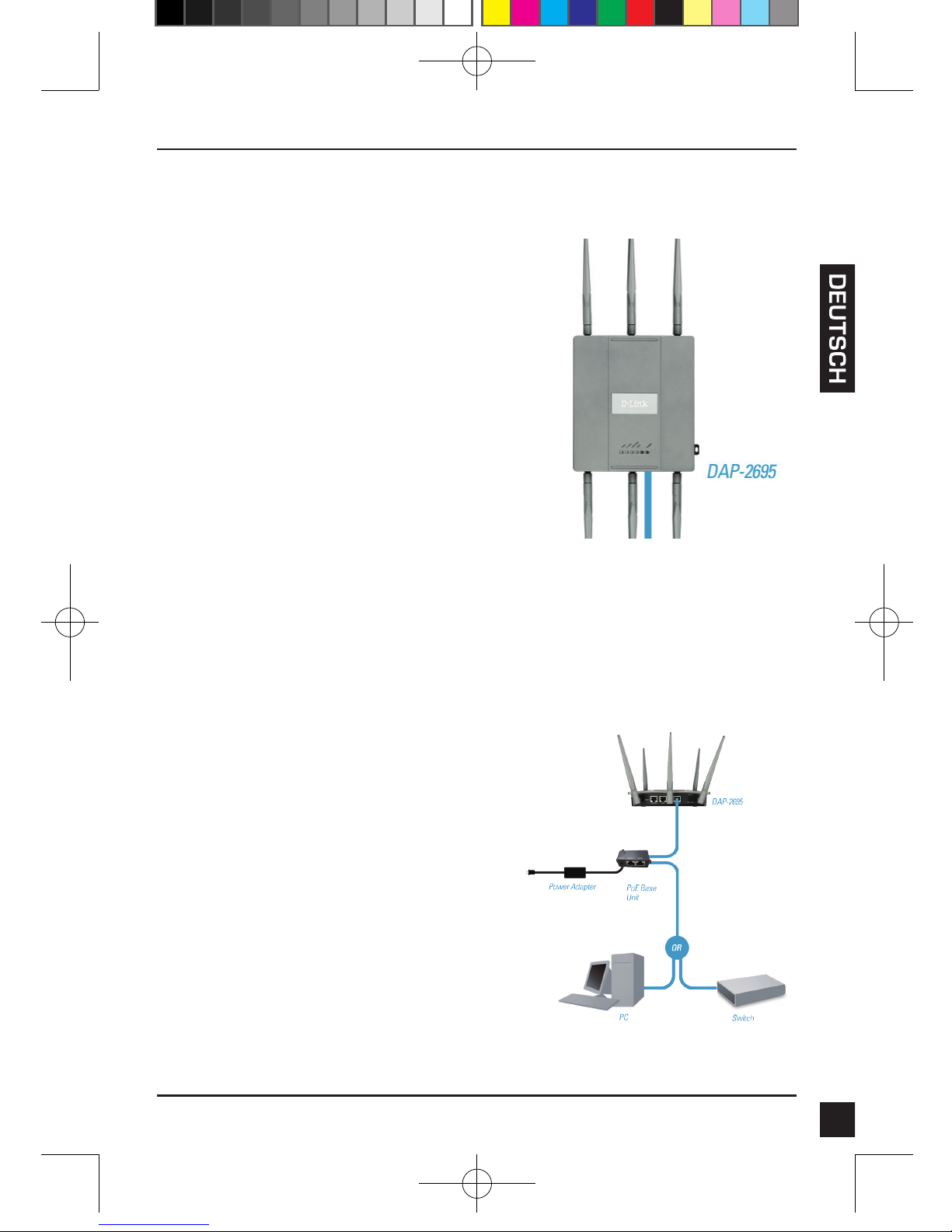

Zur Stromversorgung des Access Point
können Sie eine der folgenden 3 Optionen
wählen:
Methode 1 - Wenn Sie einen
PoE-Switch haben.
Methode 2 - Wenn Sie keinen
PoE-Switch haben
und sich keine
Steckdose in der
Nähe des Access
Point bendet.
Methode 3 - Wenn Sie keinen
PoE-Switch haben
und sich eine
Steckdose in der
Nähe des Access
Point bendet.
Methode 1
1. Schließen Sie ein Ende Ihres Ethernet-
Kabels an den LAN1 (PoE)-Port am
DAP-2695 an.
2. Schließen Sie das andere Ende an einen
Port am PoE-Switch an.
Methode 2
1. Schließen Sie ein Ende eines Ethernet-
Kabels an den Dateneingangs-Port
(Data In) auf der PoE-Basiseinheit und
das andere Ende an einen Port auf
Ihrem Switch, Router oder Computer
an.
2. Schließen Sie ein Ende eines Ethernet-
Kabels an den Port P+Data Out auf der
PoE-Basiseinheit und das andere Ende
an den LAN1 (PoE)-Port am DAP-2695
Access Point an.
3. Verwenden Sie das mitgelieferte
Netzteil. Schließen Sie das Netzteil an
die Buchse Power In am PoE-Adapter
an.
4. Schließen Sie das andere Ende des
Netzteils an eine Steckdose an.
DAP-2695_A1_QIG_v1.00(EU).indd 11
2013/8/19 下午 02:21:14

D-Link DAP-2695 Quick Install Guide
12
Methode 3
1. Schließen Sie das eine Ende Ihres
Ethernet-Kabels an den LAN1 (PoE)-
oder LAN2-Port des DAP-2695 und das
andere Ende an einen Switch, Router
oder Computer an.
2. Verwenden Sie das mitgelieferte
Netzteil. Schließen Sie das Netzteil an
die Stromeingangsbuchse am DAP-
2695 Access Point an.
3. Schließen Sie das andere Ende des
Netzteils an eine Steckdose an.
Konguration
Hinweis: Es wird empfohlen, Ihren DAP-2695 zuerst zu kongurieren, bevor
Sie ihn im Netzwerk einbinden. Die einfachste Möglichkeit der Konguration
ist die Herstellung einer Verbindung zum Access Point mithilfe eines Ethernet-
Kabels direkt zu einem Computer. Weisen Sie die IP-Adresse Ihres Computers
192.168.0.2 mit der Subnetzmaske 255.255.255.0 statisch zu.

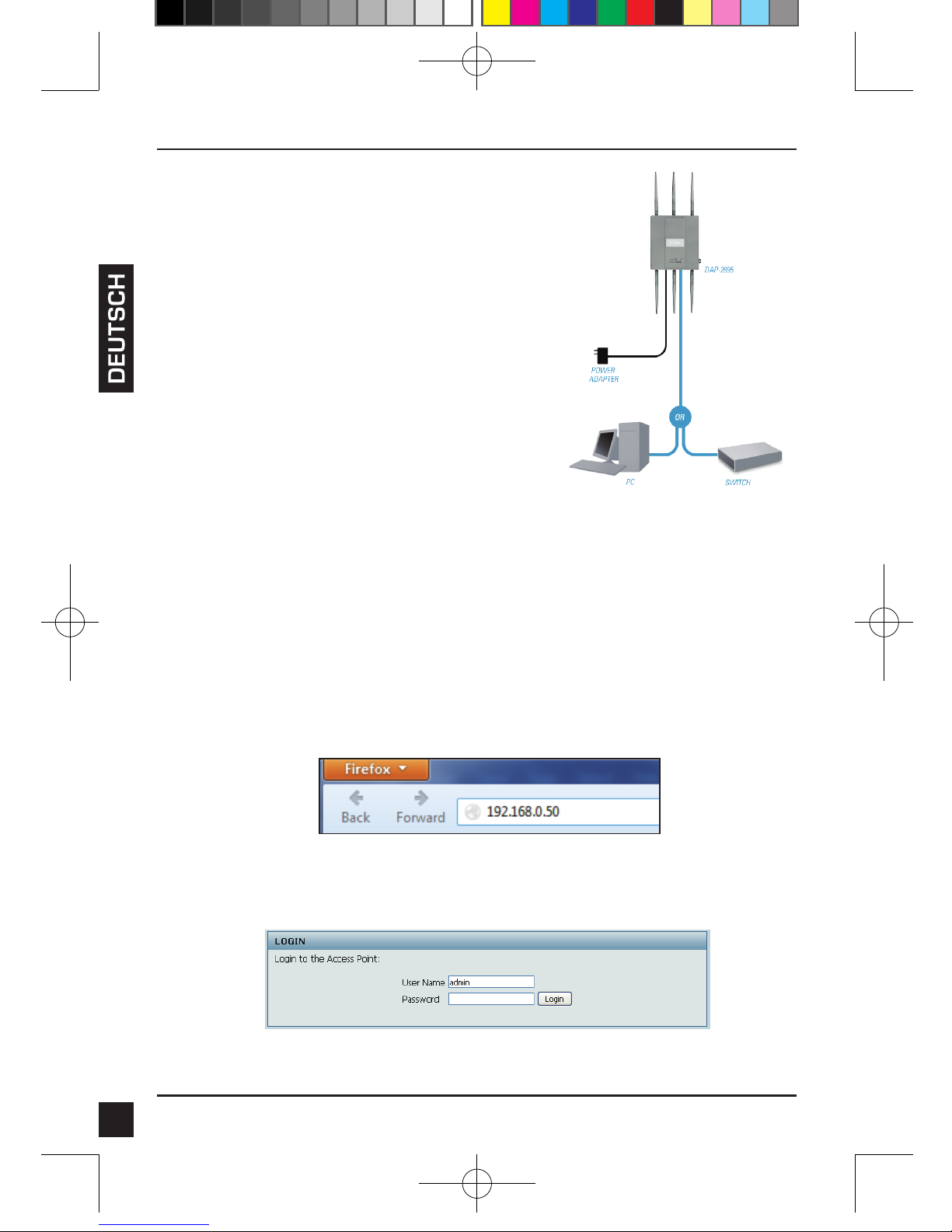

Schritt 1: Öffnen Sie einen Webbrowser (z. B. Internet Explorer, Chrome, Firefox
oder Safari) und geben Sie http://192.168.0.50 ein.
Schritt 2: Geben Sie als Benutzernamen admin im Anmeldefenster ein und
lassen Sie das Kennwortfeld leer. Klicken Sie auf Anmelden, um fortzufahren.
DAP-2695_A1_QIG_v1.00(EU).indd 12
2013/8/19 下午 02:21:15

D-Link DAP-2695 Quick Install Guide 13

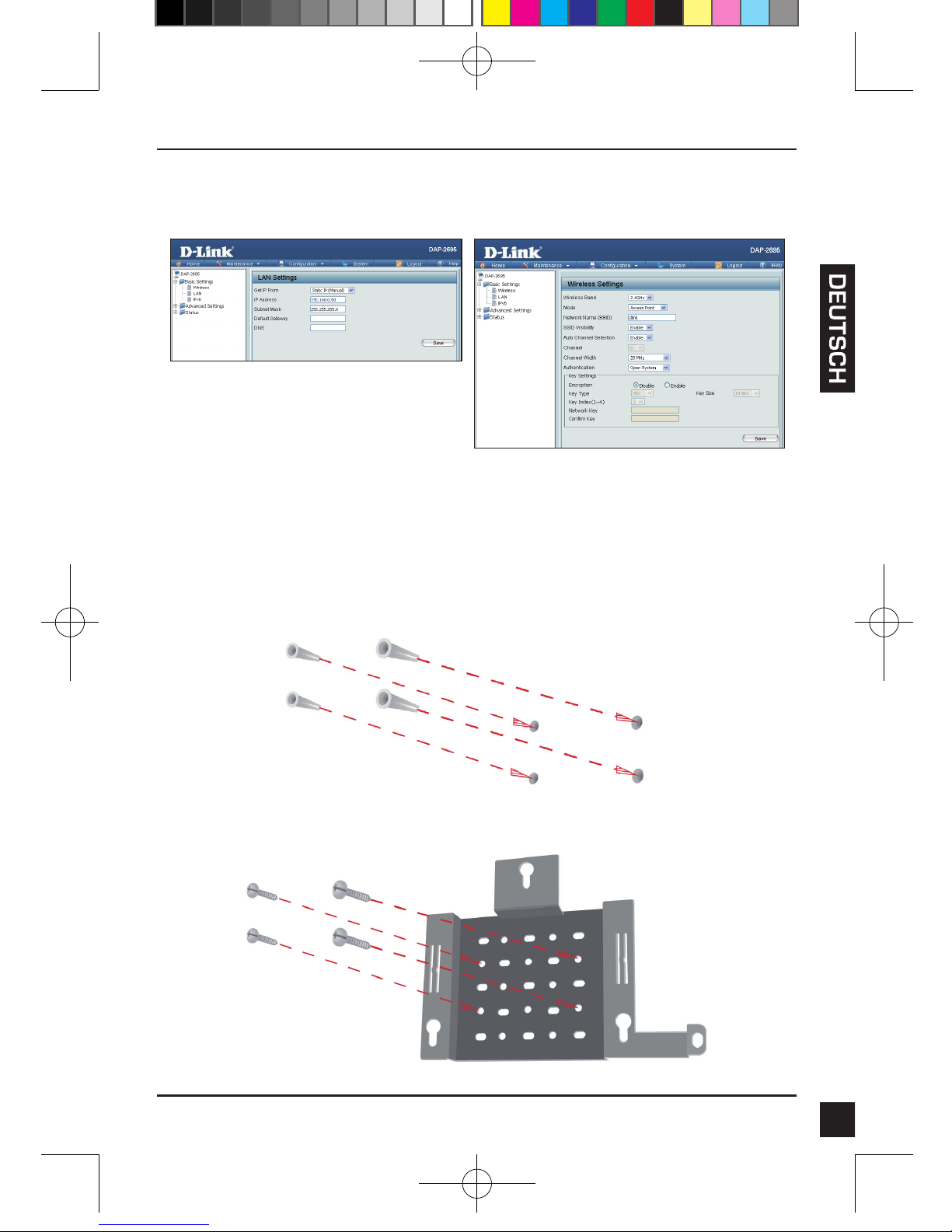

Schritt 3: Sobald die Startseite angezeigt ist, rufen Sie Basic Settings
(Grundeinstellungen) > LAN auf, um die IP-Einstellungen des DAP-2695 zu ändern.
Rufen Sie Basic Settings (Grundeinstellungen) > Wireless (Drahtlos) auf, um Ihre
Drahtloseinstellungen zu kongurieren.
Hinweis: Vergessen Sie nicht, auf Conguration (Konguration) > Save and
Activate (Speichern und aktivieren) zu klicken, um Ihre Einstellungen zu speichern.
Schritt 1: Bringen Sie die mitgelieferten Wandanker an der Wand an, wo die
Montageplatte befestigt werden soll.
Befestigung der Montageplatte
Schritt 2: Befestigen Sie die Montageplatte mit den mitgelieferten Schrauben
an der Wand.
DAP-2695_A1_QIG_v1.00(EU).indd 13
2013/8/19 下午 02:21:16

D-Link DAP-2695 Quick Install Guide
14

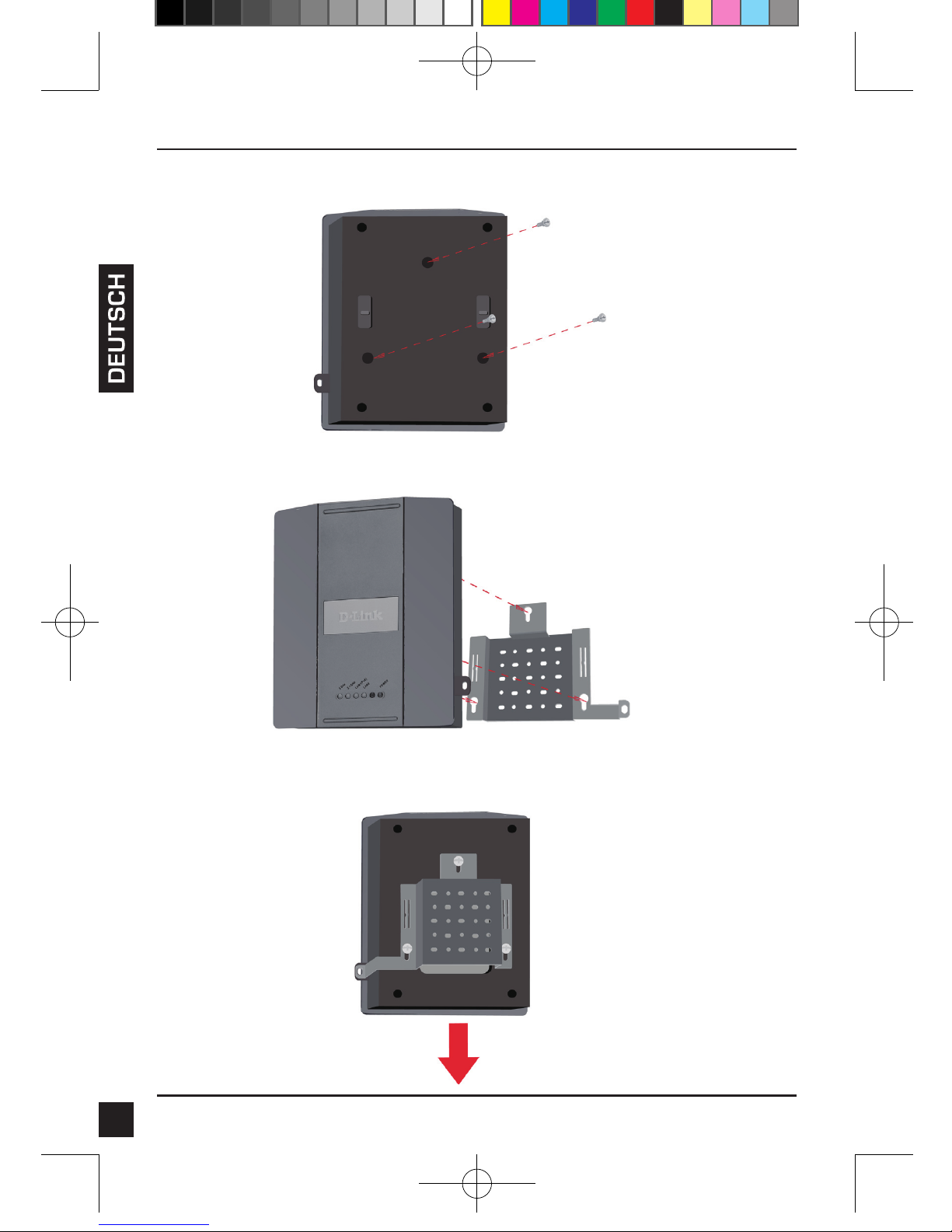

Schritt 3: Drehen Sie die restlichen Schrauben fest in die Rückseite des DAP-
2695 ein.
Schritt 4: Setzen Sie den DAP-2695 auf die Montageplatte.
Schritt 5: Schieben Sie den DAP-2695 nach unten in die Rillen auf der Monta-
geplatte, um Ihn auf der Platte zu befestigen.
DAP-2695_A1_QIG_v1.00(EU).indd 14
2013/8/19 下午 02:21:18

D-Link DAP-2695 Quick Install Guide 15

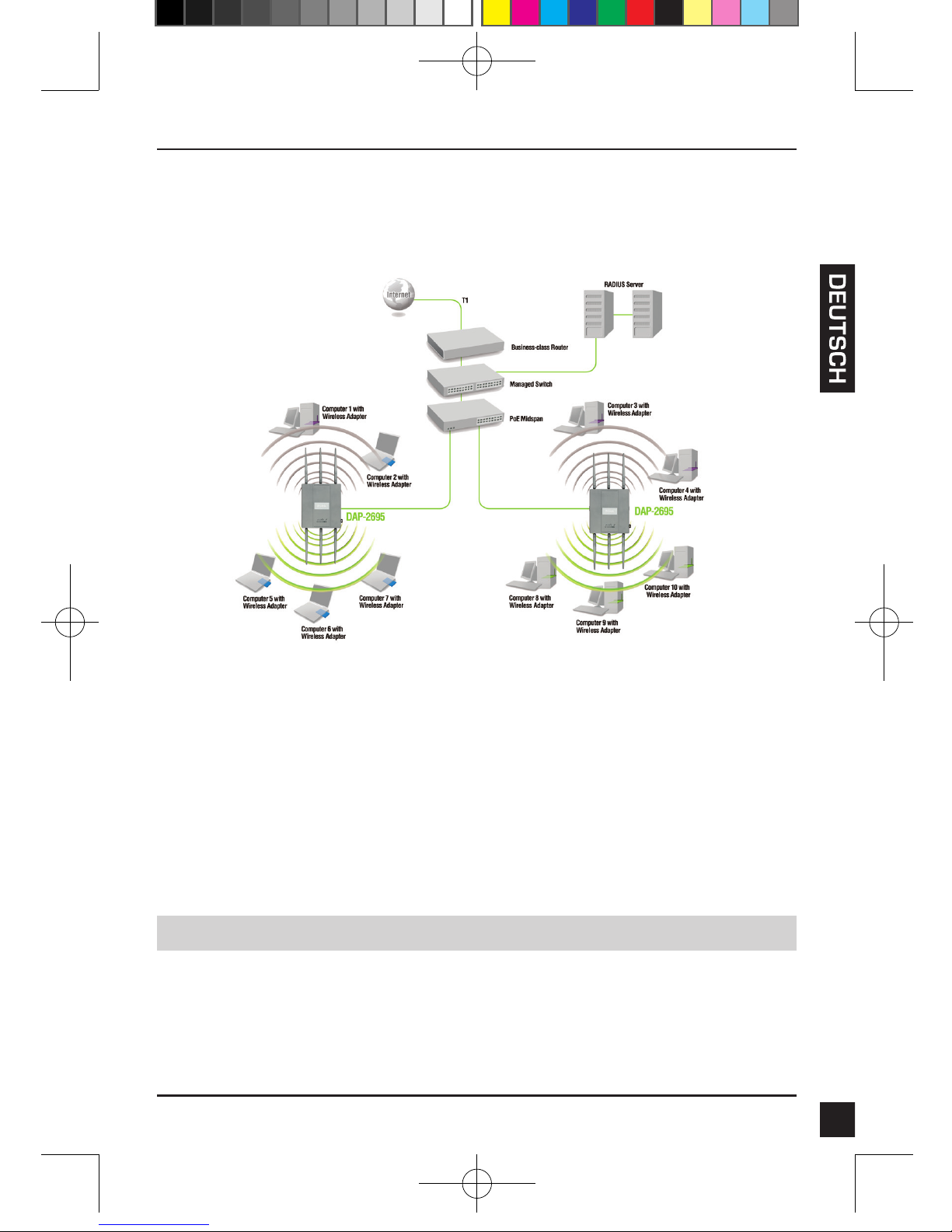

Nach Durchführung der Schritte in dieser Installationsanleitung und der
Konguration Ihres Netzwerkes sollte Ihr Netzwerk in etwa wie folgt aussehen:
Ihr Setup ist abgeschlossen
* Die max. drahtlose Signalrate leitet sich aus der Spezikation des Standards Draft IEEE 802.11ac ab. Der tatsächli-
che Datendurchsatz schwankt. Netzwerkbedingungen und Umgebungsfaktoren, einschließlich Datenverkehr im Netz,
Baumaterialien und Gebäudekonstruktionen sowie Netzwerk-Overhead senken die tatsächliche Datendurchsatzrate.
Zum Kongurieren und Verwalten des DAP-2695 von einem Computer aus haben
Sie zwei Möglichkeiten:
1. Verwenden Sie ein Ethernet-Durchgangskabel (auch Straight-Through-Kabel,
1:1 oder 'gerades' Kabel genannt) zwischen dem Access Point und Ihrem
Computer.
2. Schließen Sie den Access Point an einen Switch oder Router an und
verwenden Sie einen Computer, der ebenfalls an diesen Switch bzw. Router
angeschlossen ist.
TECHNISCHE UNTERSTÜTZUNG
Deutschland: Web: http://dlink.com
Telefon: [phone],14 € pro Minute Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr
Österreich: Web: http://dlink.com
Telefon: [phone],116 € pro Minute Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr
Schweiz: Web: http://dlink.com
Telefon: [phone],08 CHF pro Minute Zeiten: Mo. –Fr. 09:00 – 17:30 Uhr
* Gebühren aus Mobilnetzen und von anderen Providern können abweichen.
DAP-2695_A1_QIG_v1.00(EU).indd 15
2013/8/19 下午 02:21:20

D-Link DAP-2695 Quick Install Guide
16
Conguration minimale requise :
• Lecteur de CD-ROM
• Ordinateur avec systme d’exploitation Windows®, Macintosh® ou Linux
• Adaptateur Ethernet ou un adaptateur sans l installé
• Internet Explorer 7, Chrome, Firefox ou Safari 4 ou version supérieure
Conguration système requise

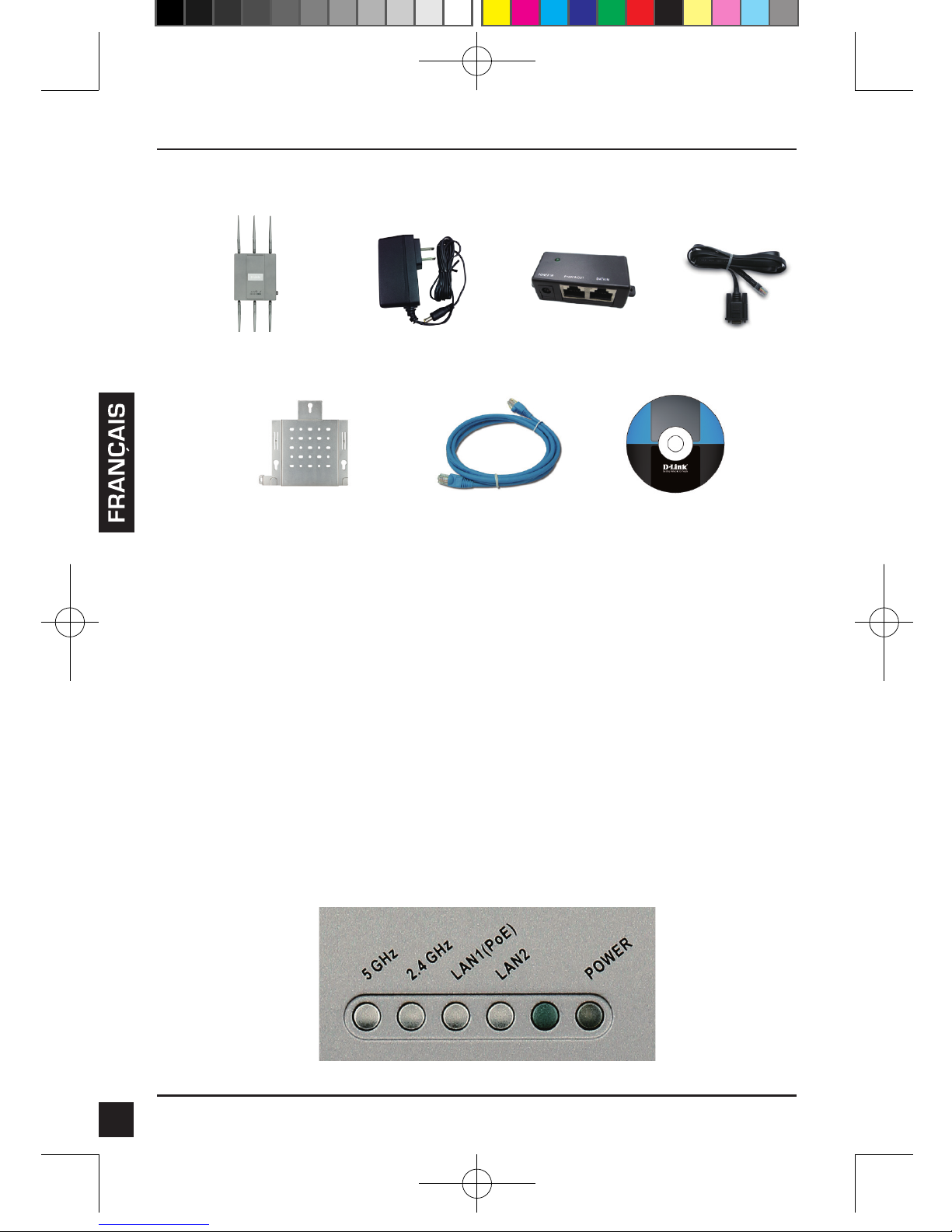

Contenu de la boîte
Remarque : L'utilisation d'une alimentation dont la tension diffre de celle du DAP-2695 risque d'endommager le produit
et en annule la garantie. Contactez votre revendeur s'il manque l'un des éléments ci-dessus.
Point d’accs
802.11ac DAP-2695
Adaptateur
secteur
Câble Ethernet
Unité de base
PoE
CD-ROM
Câble de la
console
Plaque de montage
Description du matériel
Voyants
DAP-2695_A1_QIG_v1.00(EU).indd 16
2013/8/19 下午 02:21:28

D-Link DAP-2695 Quick Install Guide 17
5 GHz : ce voyant s’allume si le point d’accs fonctionne à 5GHz.
Il clignote en cas de trac sans l.
2,4 GHz : ce voyant s’allume si le point d’accs fonctionne à 2,4 GHz. Il cli-
gnote en cas de trac sans l.
LAN1/LAN2 : ce voyant s’allume si le port Ethernet est connecté à un port
actif, tel qu’un routeur ou un commutateur. Il clignote en cas de trac sur le
port LAN.
POWER : ce voyant clignote pendant le démarrage. Il reste allumé quand le
point d’accs est prêt.

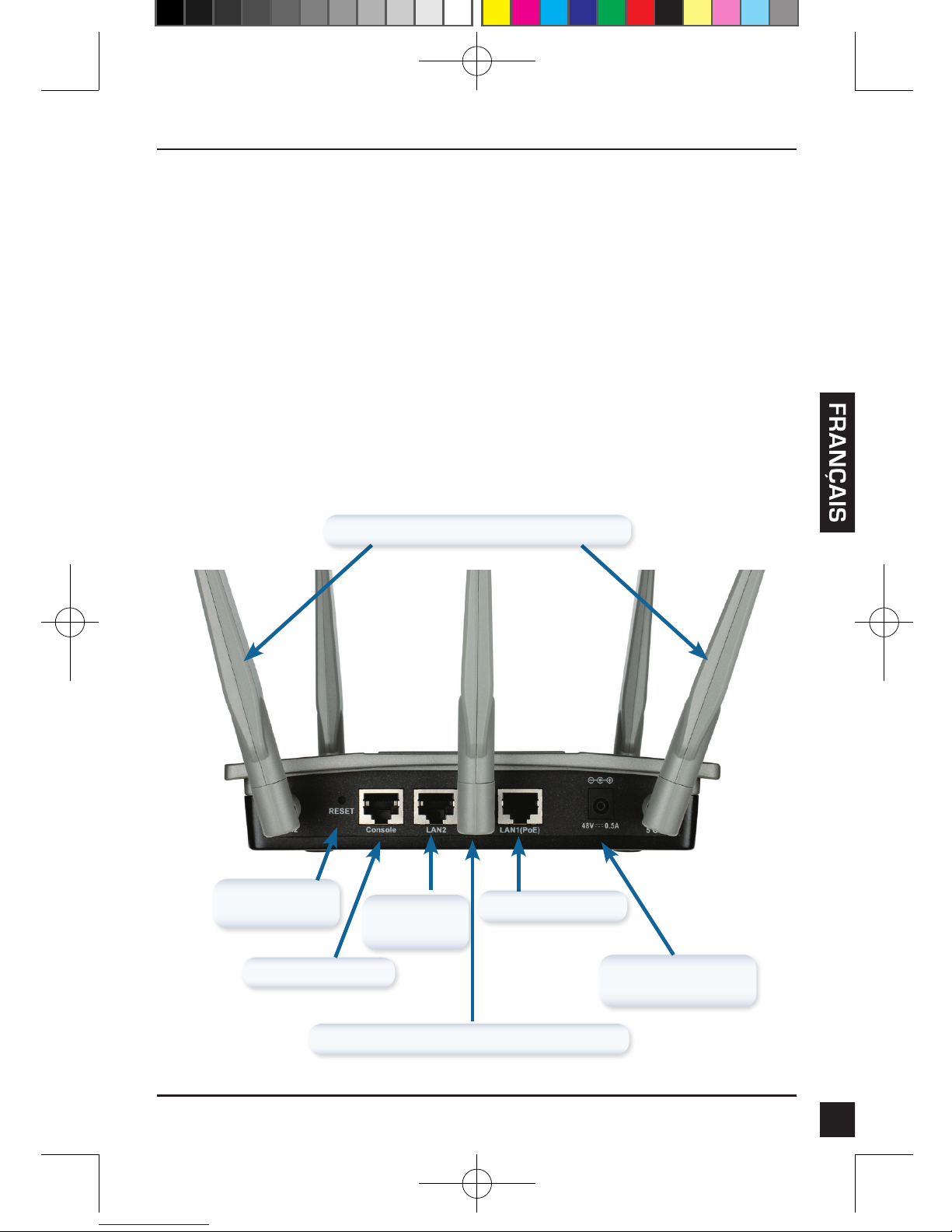

Installation du matériel
Port LAN (PoE)
Bouton de
réinitialisation
Fiche
d'alimentation
Port de console
Connecteurs d'antenne de 5 GHz*
Port du
réseau local
Connecteurs d'antenne de 2,4GHz*
* Les connecteurs de l'antenne de 5 GHz et des deux antennes de 2,4 GHz se trouvent sous le point d'accs.
DAP-2695_A1_QIG_v1.00(EU).indd 17
2013/8/19 下午 02:21:31

D-Link DAP-2695 Quick Install Guide
18
Pour alimenter le point d’accs, vous pouvez
procéder de l’une des 3 façons suivantes :
Méthode 1 : à utiliser si vous
possédez un
commutateur PoE.
Méthode 2 : à utiliser si vous
ne possédez pas
de commutateur
PoE, ni de prise de
courant à proximité
du point d'accs.
Méthode 3 : à utiliser si vous ne
possédez pas de
commutateur PoE,
mais que vous
avez une prise de
courant à proximité
du point d'accs.
Méthode 1 :
1. Connectez une extrémité du câble
Ethernet au port LAN1 (PoE) du DAP-
2695.
2. Connectez l'autre extrémité à un port
d'un commutateur PoE.
Méthode 2 :
1. Connectez une extrémité du
câble Ethernet dans le port Data
In de l'unité de base PoE et
l'autre extrémité dans un port du
commutateur, du routeur ou de
l'ordinateur.
2. Connectez une extrémité du câble
Ethernet au port P+Data Out
de l'unité de base PoE et l'autre
extrémité au port LAN1 (PoE) du
point d'accs DAP-2695.
3. Utiliser l’adaptateur secteur fourni.
Connectez-le au récepteur Power
In de l'adaptateur PoE.
4. Branchez l’autre extrémité de
l’adaptateur d’alimentation dans
une prise de courant
DAP-2695_A1_QIG_v1.00(EU).indd 18
2013/8/19 下午 02:21:31

D-Link DAP-2695 Quick Install Guide 19

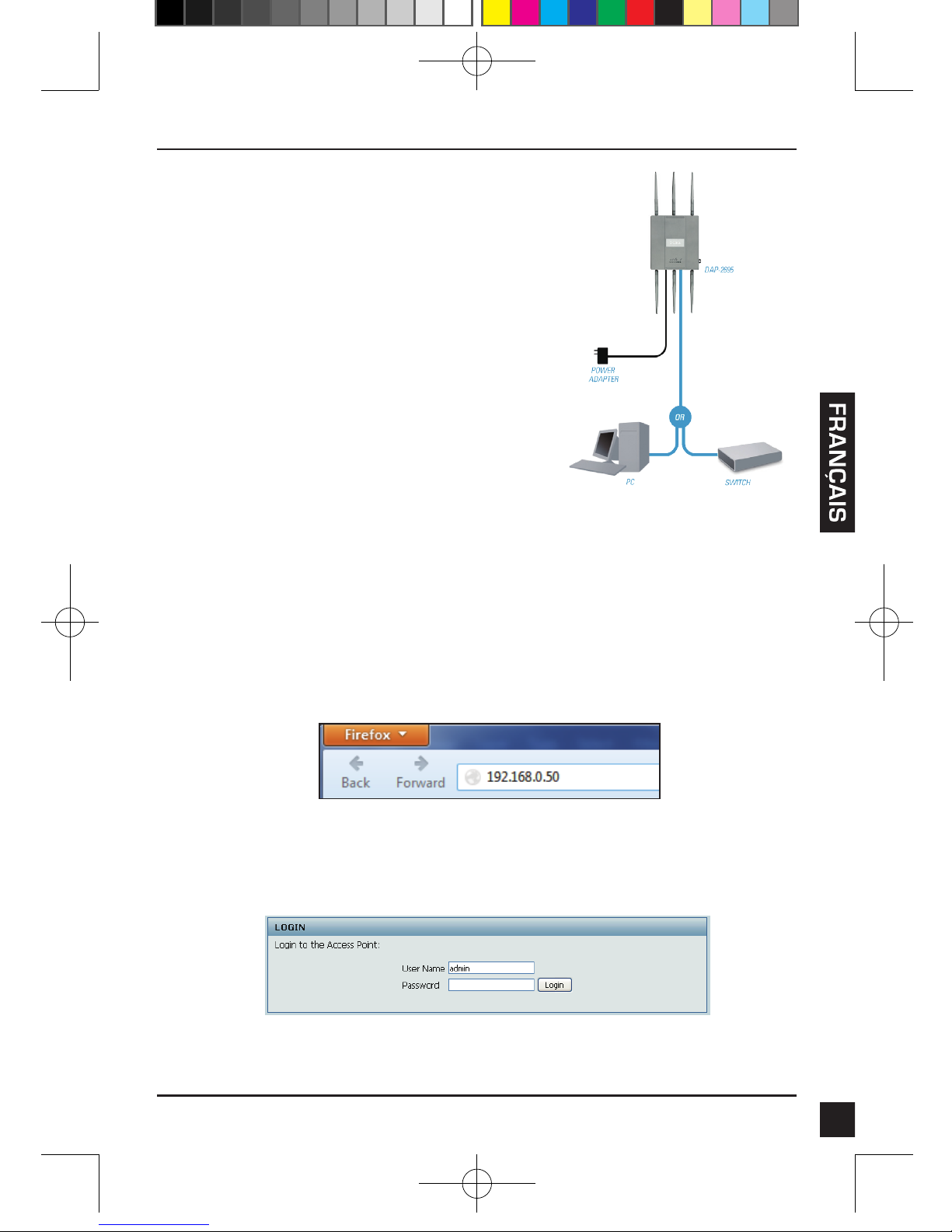

Méthode 3 :
1. Connectez une extrémité du câble
Ethernet au port LAN1 (PoE) ou LAN2
du DAP-2695 et l'autre extrémité à
un commutateur, un routeur ou un
ordinateur.
2. Utiliser l’adaptateur secteur
fourni. Connectez-le au récepteur
d'alimentation du point d'accs DAP-
2695.
3. Branchez l’autre extrémité de
l’adaptateur d’alimentation dans une
prise de courant
Conguration
Remarque : Il est recommandé de congurer votre DAP-2695 avant de le monter.
Le plus simple est de connecter le point d'accès directement à un ordinateur,
à l'aide d'un câble Ethernet. Affectez l'adresse IP 192.168.0.2 statiquement à
votre ordinateur avec le sous-réseau 255.255.255.0.
Étape 1 : Ouvrez un navigateur web (par ex., Internet Explorer, Chrome, Firefox
ou Safari) et saisissez http://192.168.0.50.
Étape 2 : Quand l’écran de connexion apparaît, saisissez admin comme nom
d’utilisateur et laissez le mot de passe vide. Cliquez sur Login (Connexion)
pour continuer.
DAP-2695_A1_QIG_v1.00(EU).indd 19
2013/8/19 下午 02:21:32

D-Link DAP-2695 Quick Install Guide
20

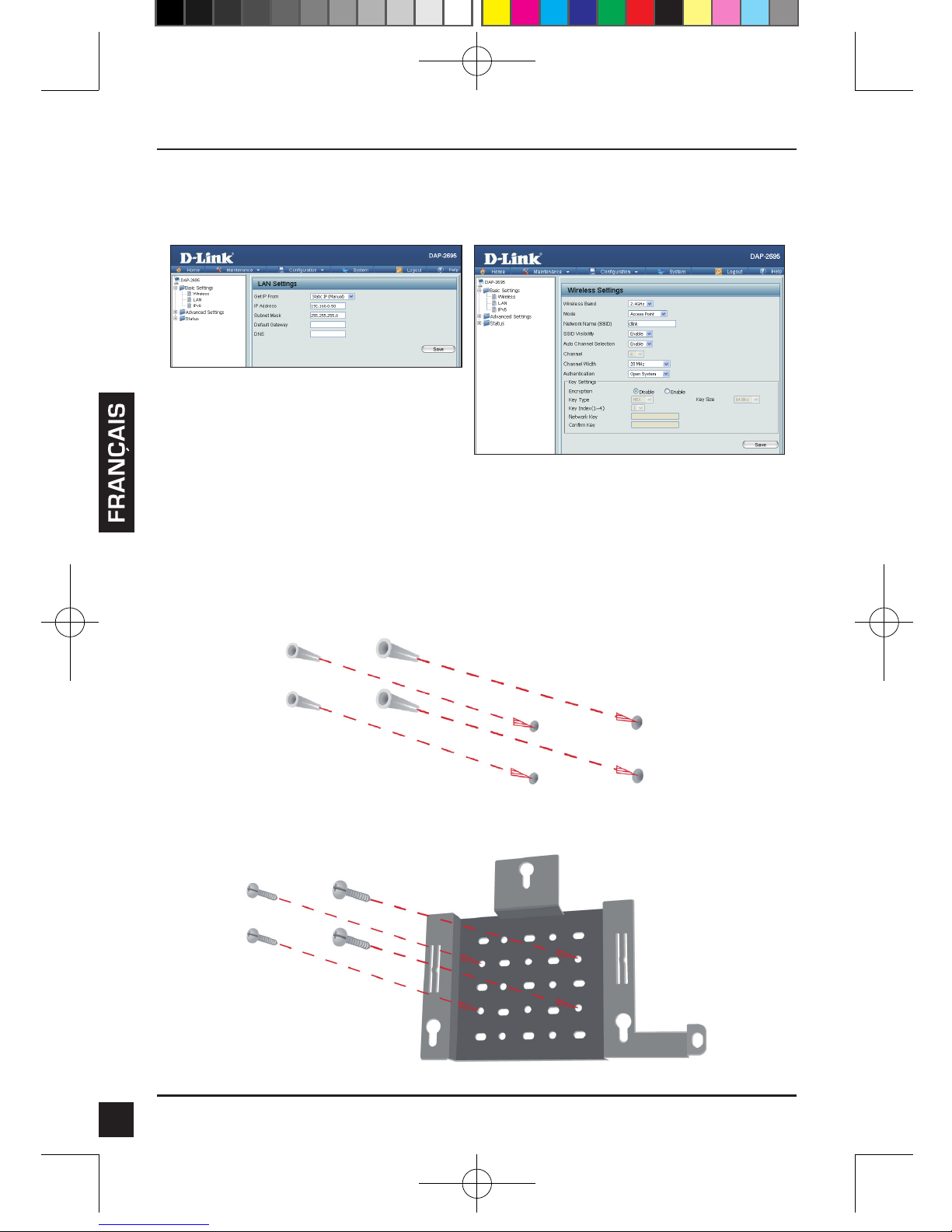

Étape 3 : Lorsque la page d'accueil s'ouvre, accédez à Basic Settings > LAN
(Paramtres de base > Réseau local) et modiez les paramtres d'adresse IP
du DAP-2695. Allez dans Basic Settings > Wireless (Paramtres de base >
Sans l) et congurez vos paramtres sans l.
Remarque : Veillez à cliquer sur Configuration > Save and Activate
(Conguration > Enregistrer et activer) pour enregistrer vos paramètres.
Étape 1 : Mettez en place les chevilles murales fournies à l'endroit où vous
souhaitez xer la plaque de montage.
Fixation de la plaque de montage
Étape 2 : Utilisez les vis fournies pour xer la plaque de montage au mur.
DAP-2695_A1_QIG_v1.00(EU).indd 20
2013/8/19 下午 02:21:33
