TroubleshootingManualTM‐12‐011
1

1. Troubleshooting By LED Display or Wired Controller Display
ApplicableModelNonInverterSplitSeries
ProductRange FTYN25/35/50/60LV1B

SLEEP
(Red)
COOL/HEAT
(Green/Red)
TIMER
(Yellow)
Wired
Controller
Display
Operation / Faulty Indication
Details of
Malfunction
(Reference Page)
- Cooling mode n/a
- Heating mode n/a
- Timer On n/a
- Sleep mode On n/a
- Fan mode On n/a
- Dry mode On n/a
E1 Room air sensor contact loose /
short 2
E2 Indoor coil sensor contact open 3
E3 Outdoor coil sensor contact open 4
E4 Compressor overload / Indoor coil
sensor / Outdoor coil sensor short 5
- Defrost operation n/a
E5 Gas leak 6
E8 Hardware error (tact switch pin
short) 7
E9 No Feedback from indoor fan motor 8
EE EEPROM defrost n/a



LEDIndication
/
ON ON or OFF BLINKING

/
/
Green
Red
1 time
3 times
1 time
Red
3 times
2 times
Continuous
Continuous
6 times
4 times
5 times

TM‐12‐011TroubleshootingManual
2

1.1 “E1” Room air sensor contact open / short
WiredController
Display
E1
LEDindications


ErrorGenerationTheerrorisgeneratedwhenroomsensorisdisconnectedorshortedwhilesystemrunning.
SupposedcausesThepossiblecausesare:
Faultysensor
Brokenwire
Loosenwirecontact
Troubleshooting




TroubleshootingManualTM‐12‐011
3


1.2 “E2” Indoor coil sensor open
WiredController
Display
E2
LEDindications


ErrorGenerationTheerrorisgeneratedwhenindoorcoilsensorisdisconnectedwhilesystemrunning.
SupposedcausesThepossiblecausesare:
Brokenwire
Loosenwirecontact
Troubleshooting




TM‐12‐011TroubleshootingManual
4


1.3 “E3” Outdoor coil sensor open
WiredController
Display
E3
LEDindications


ErrorGenerationTheerrorisgeneratedwhenoutdoorcoilsensorisdisconnectedwhilesystemrunning.
SupposedcausesThepossiblecausesare:
Brokenwire
Loosenwirecontact
Troubleshooting




TroubleshootingManualTM‐12‐011
5


1.4 “E4” Compressor overload / Indoor coil sensor short / Outdoor coil sensor
short
WiredController
Display
E4
LEDindications


ErrorGenerationTheerrorisgeneratedwhenoutdoorcoilsensor>68˚Cincoolingorindoorcoilsensor>68˚Cin
heating;indoorcoilsensorisshorted;outdoorcoilsensorisshorted.
SupposedcausesThepossiblecausesare:
Compressorhighcurrent
Faultyindoorcoilsensor
Faultyoutdoorcoilsensor
Troubleshooting




TM‐12‐011TroubleshootingManual
6


“E5” Low refrigerant charge / Gas leak
WiredController
Display
E5
LEDindications


ErrorGenerationTheerrorisgeneratedwhenindoorcoilsensortemperatureis>25˚Cincoolingor<20˚Cin
heatingaftercompressorrunningfor30minutes.
SupposedcausesThepossiblecausesare:
Refrigerantleaking
Indoorcoilsensorfaulty
Troubleshooting








TroubleshootingManualTM‐12‐011
7


“E8” Hardware error (tact switch pin short)
WiredController
Display

E8
LEDindications


ErrorGenerationTheerrorisgeneratedwhentactswitchpinisshorted.
SupposedcausesThepossiblecausesare:
Tactswitchpinisshortcircuit.
Troubleshooting












TM‐12‐011TroubleshootingManual
8


“E9” No Feedback from indoor fan motor
WiredController
Display

E9
LEDindications


ErrorGenerationTheerrorisgeneratedwhenthereisnosignalfeedbackfromindoorfanmotor.
SupposedcausesThepossiblecausesare:
Indoorfanmotorismalfunction
Indoorfanmotorconnectionwiringloosen
Troubleshooting














TroubleshootingManualTM‐12‐011
9


2. Troubleshooting By Component Failure
Component FailureTypeFailureCausesReferencePage
Compressor2.1Unitnotworking •Wrongwiring
•Terminalburnt
•Poorventilation
•Shortbody
•Jammed
•HighAmpere
10
2.2Unitnotcold•Compressornoisy
•Poorventilation
•Shortbody
•Jammed
•HighAmpere
11
2.3Outdoornoisy•Compressornoisy
•Unitnoisy
12
FanMotor2.4Shortbody•Severefluctuationofvoltage
•Windingscratchduringassemblyprocess
•Exposetothewethumidityenvironment
•Assemblymethodincorrect
13
2.5Noisy•Bearingmisalignduringtheassembly
process
•Assemblymethodnotcorrect
•Antirustcoatingnotenough
•Exposetothewethumidityenvironment
14
2.6Jammed•Greasedryoffs
•Assemblymethodnotcorrect
•Antirustcoatingnotenough
•Exposetothewethumidityenvironment
15
2.7Notworking•Severefluctuationofvoltage
•Thermaloverload
•Windingscratchduringassemblyprocess
•Exposetothewethumidityenvironment
16
2.8Runningslow•Capacitorwireloose/burst
•Auxiliarywinding/Leadwirebroken
•Wrongwirecolor
17
PCB2.9Notfunctioning•Noiseinterference
•Connectionloosen
•Transformerfaulty
•Componentfaulty
18

TM‐12‐011TroubleshootingManual
10 


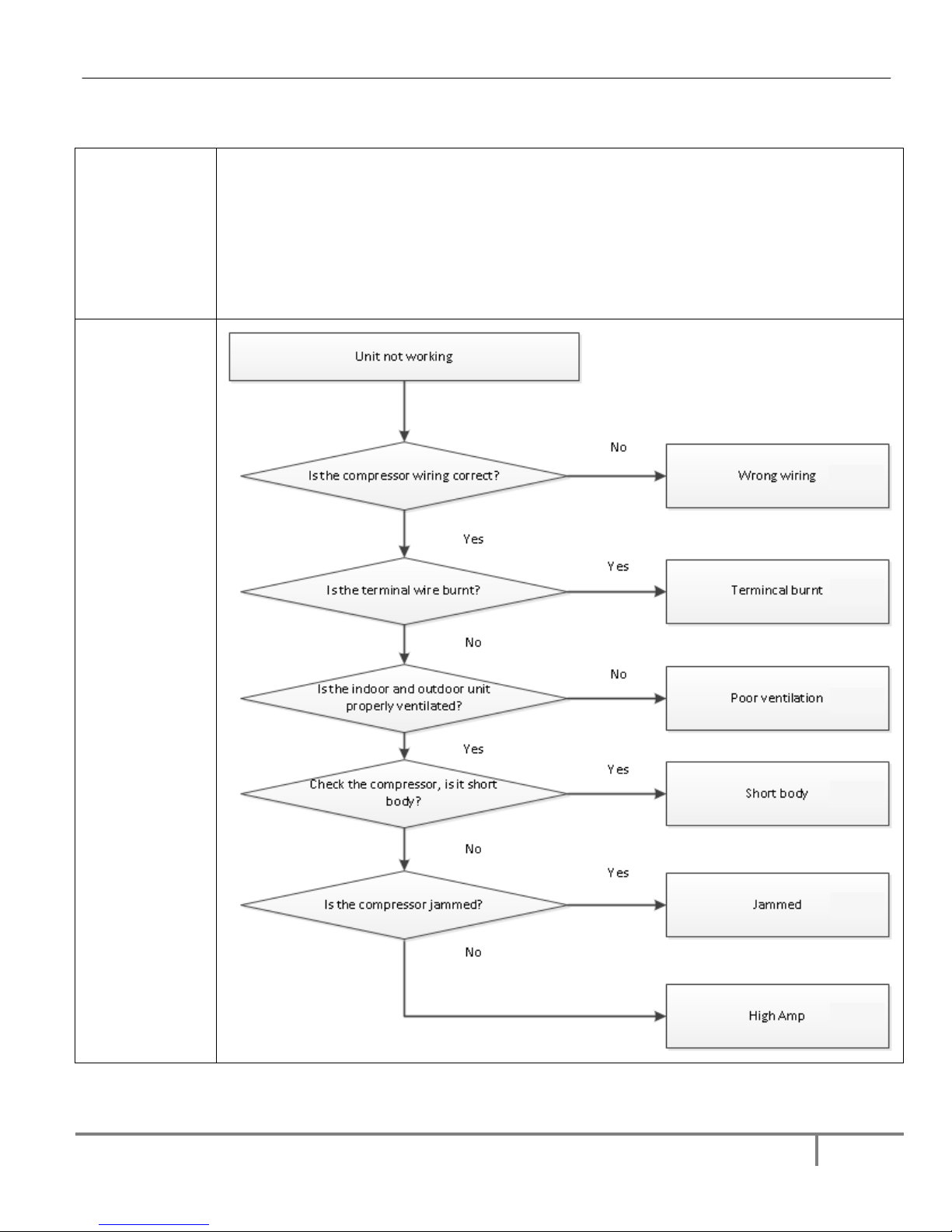

2.1 Unit Not Working
SupposedcausesThepossiblecausesare:
•Wrongwiring
•Terminalburnt
•Poorventilation
•Shortbody
•Jammed
•HighAmpere
Troubleshooting
→(i)
→(ii)
→(iii)
→(iv)
→(v)
→(vi)

TroubleshootingManualTM‐12‐011
11

2.2 Unit Not Cold
SupposedcausesThepossiblecausesare:
•Compressorjammed
•Poorventilation
•Shortbody
•Jammed
•HighAmpere
Troubleshooting
Isthecompressorjammed?
Yes
Yes
Istheindoorandoutdoorunit
properlyventilated?
No
Jammed
Checkthecompressor,isitshort
body?
Isthecompressormakinghumming
noise?
Checktherunningampofthecompressor.
Isitwithinspecification?
Main
Shortbody
Compressornoisy
HighAmp
Yes
Yes
No
No
No
No
Yes
Unitnotcold
Poorventilation
No

→(v)
→(iii)
→(iv)
→(vii)
→(vi)

TM‐12‐011TroubleshootingManual
12 

\
\2.3 Outdoor Noisy
SupposedcausesThepossiblecausesare:
•Compressornoisy
•Unitnoisy
Troubleshooting
Yes
No
Unitnoisy
Isthenoisegeneratedfromthe
compressor?
Outdoornoisy
Compressornoisy

→(vii)
→(viii)

TroubleshootingManualTM‐12‐011
13

2.4 Fan Motor Short Body
SupposedcausesThepossiblecausesare:
•Severefluctuationofvoltage
•Windingscratchduringassemblyprocess
•Exposetothewethumidityenvironment
•Assemblymethodincorrect
Troubleshooting



RefertoS/Nstickeronunit

Refertowiringdiagramonunit

RefertoAppendix:Table2

TM‐12‐011TroubleshootingManual
14 


2.5 Fan Motor Noisy
SupposedcausesThepossiblecausesare:
•Bearingmisalignduringtheassemblyprocess
•Assemblymethodnotcorrect
•Antirustcoatingnotenough
•Exposetothewethumidityenvironment
Troubleshooting



TroubleshootingManualTM‐12‐011
15


2.6 Fan Motor Jammed
SupposedcausesThepossiblecausesare:
•Greasedryoffs
•Assemblymethodnotcorrect
•Antirustcoatingnotenough
•Exposetothewethumidityenvironment
Troubleshooting


TM‐12‐011TroubleshootingManual
16 

2.7 Fan Motor Not Working
SupposedcausesThepossiblecausesare:
•Severefluctuationofvoltage
•Thermaloverload
•Windingscratchduringassemblyprocess
•Exposetothewethumidityenvironment
Troubleshooting




TroubleshootingManualTM‐12‐011
17


2.8 Fan Motor Running Slow
SupposedcausesThepossiblecausesare:
•Capacitorwireloose/burst
•Auxiliarywinding/Leadwirebroken
•Wrongwirecolor
Troubleshooting



TM‐12‐011TroubleshootingManual
18 



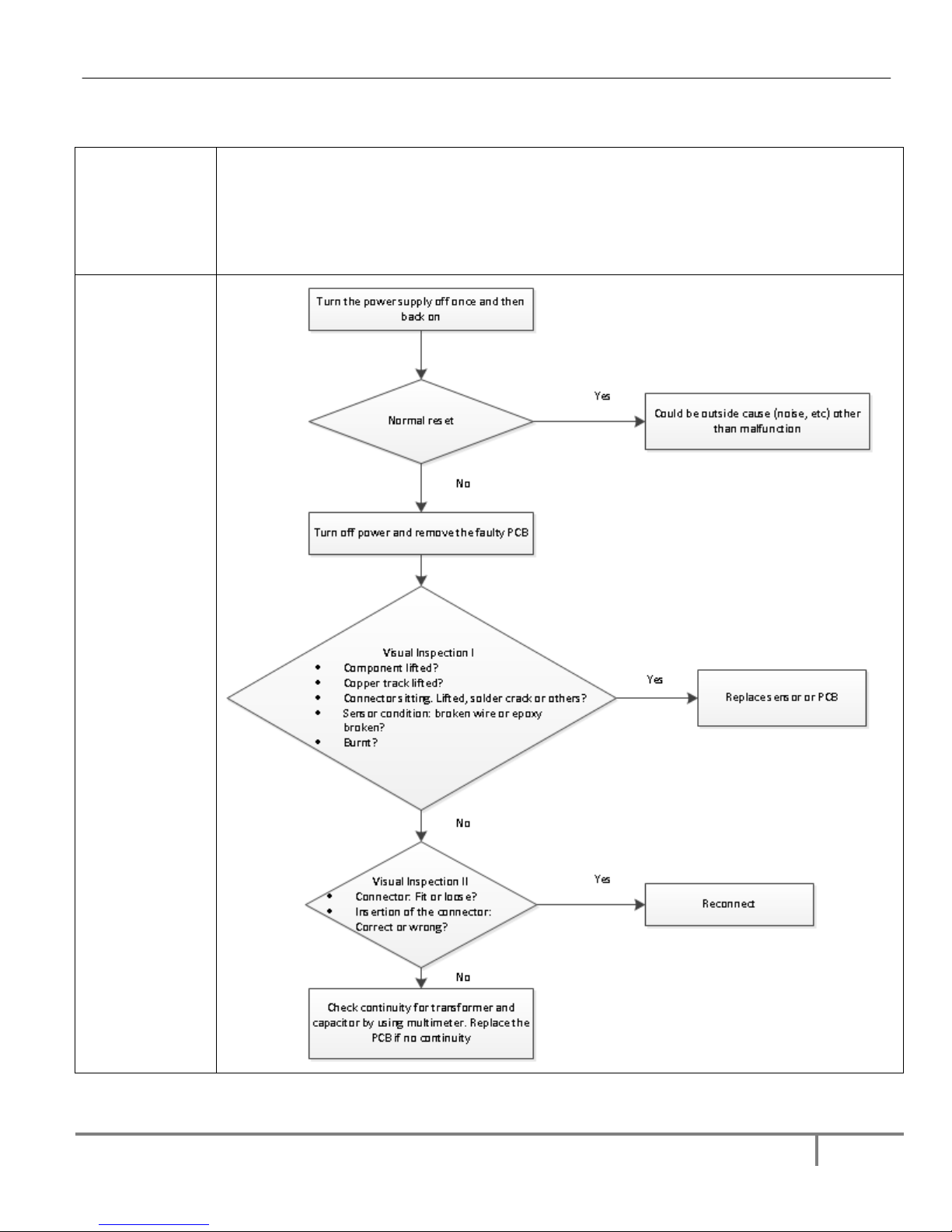

2.9 PCB Not Functioning
SupposedcausesThepossiblecausesare:
•Noiseinterference
•Connectionloosen
•Transformerfaulty
•Componentfaulty
Troubleshooting


TroubleshootingManualTM‐12‐011
19

(i) Wrong Wiring
SupposedcausesThepossiblecausesare:
•Wireconnectionisloosen
•Leadwireisbroken
Troubleshooting
No
Isthewiringconnectionofcompressor
connectedcorrectly?
Reconnectthecompressorwiring
andrestartthesystem
Replacethecompressorwireand
restartthesystem
No
Isthewirebrokenortooold?
Main
Isthewiringconnectionloose? Tightenthecompressorwiringand
restartthesystem
Yes
Yes
Yes
No
Wrongwiring

2.1UnitNotWorking

TM‐12‐011TroubleshootingManual
20 


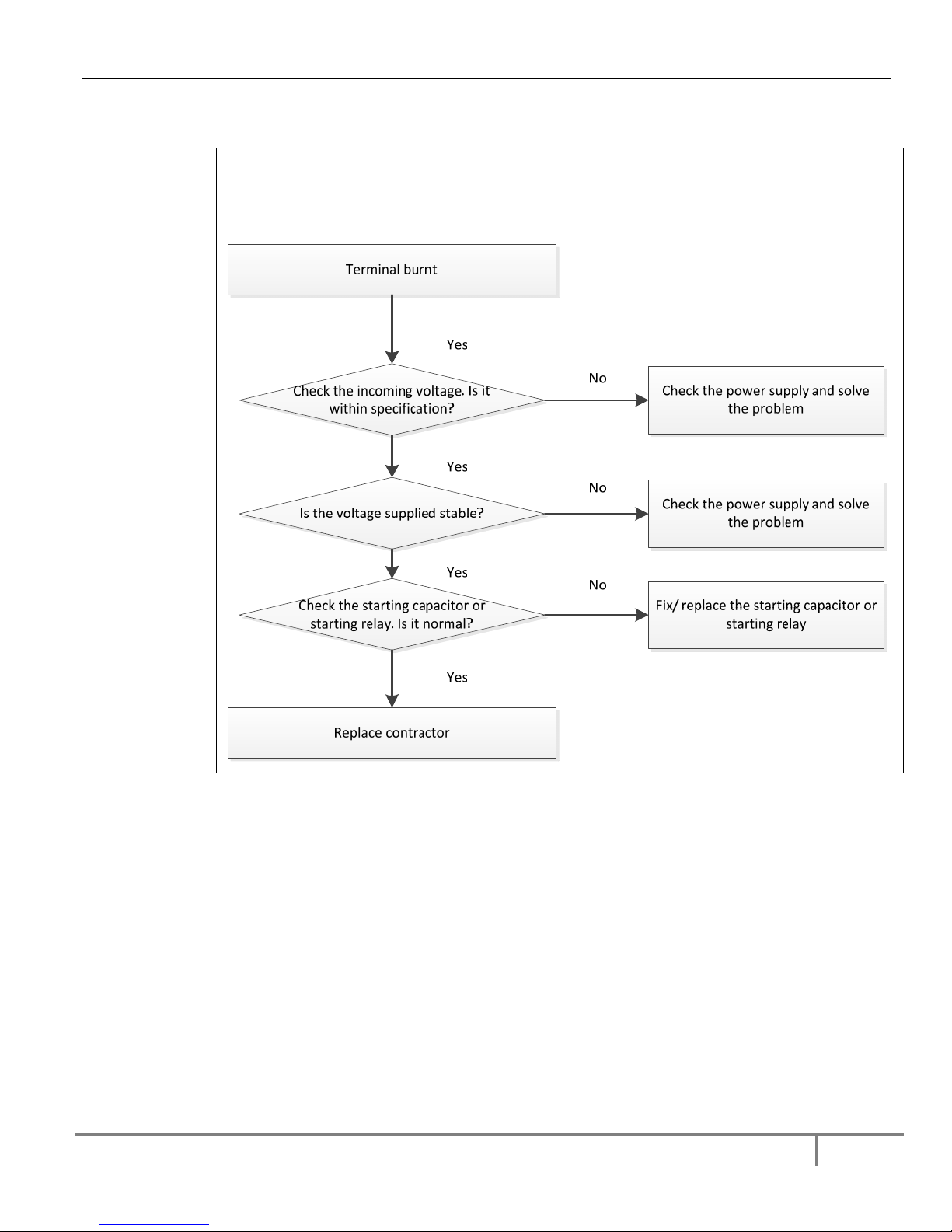

(ii)Terminal Burnt
SupposedcausesThepossiblecausesare:
•Voltagefluctuation
•Incorrectcapacitorspecification
Troubleshooting

