Danfoss AME 435 QM User manual

© Danfoss | 2016.10
VI.A7.D3.7N | 1
ENGLISH AME 435 QM www.danfoss.com Page 6
DANSK AME 435 QM www.danfoss.dk Side 7
DEUTSCH AME 435 QM www.waerme.danfoss.com Seite 8
FRANÇAIS AME 435 QM www.danfoss.fr Page 9
ESPAÑOL AME 435 QM www.danfoss.com Página 10
ITALIANO AME 435 QM www.danfoss.com Pagina 11
SVENSKA AME 435 QM www.danfoss.com Page 12
PORTUGUÊS AME 435 QM www.danfoss.com Página 13
LIETUVIŲ K. AME 435 QM www.sildymas.danfoss.lt 14 psl.
LATVISKI AME 435 QM www.danfoss.com 15. lpp.
EESTI KEEL AME 435 QM www.kyte.danfoss.ee Lehekülg 16
SLOVENSKY AME 435 QM www.sk.danfoss.com Strana 17
SLOVENŠČINA AME 435 QM www.danfoss.com Stran 18
HRVATSKI AME 435 QM www.danfoss.com Stranica 19
한국어 AME 435 QM www.danfoss.com 20페이지
中文 AME 435 QM www.danfoss.com 第21页
БЪЛГАРСКИ AME 435 QM www.danfoss.com Стр. 22
SRPSKI AME 435 QM www.grejanje.danfoss.com Stranica 23
ROMÂNĂ AME 435 QM www.danfoss.com Pagina 24
MAGYAR AME 435 QM www.hu.danfoss.com 25. oldal
ČESKY AME 435 QM www.cz.danfoss.com Strana 26
POLSKI AME 435 QM www.heating.danfoss.pl Strona 27
РУССКИЙ AME 435 QM www.danfoss.com Страница 28
AME 435 QM
Operating Guide
AME 435 QM + AME 435 QM + AME 435 QM +
AB-QM (DN 40/50) AB-QM (DN 50) AB-QM (DN 65-100)

2 | © Danfoss | 2016.10
VI.A7.D3.7N
AME 435 QM
5-95 % RH
no condensing
MAINTENANCE
FREE 4 – 6mm × 1 mm
❶
④
⑤
⑥
Click
②
①
③
A
◯
②
③
◯
1a
◯
1b
③
⑥
Click
④
⑤
◯
B

© Danfoss | 2016.10 | 3
VI.A7.D3.7N
AME 435 QM
③
②④
⑤
①
❷
①5s = RESET
LED: green
LED: red
①1s = STAND BY−ON
STAND BY−OFF
②
③
❸❹
①②
ON
OFF
❺
③
7.5 sec/mm 15 sec/mm
S [mm] T [sec] S [mm] T [sec]
10 75 10 150
15 112.5 15 225
④

4 | © Danfoss | 2016.10
VI.A7.D3.7N
AME 435 QM
❼
③
≈
④
①
②
❻
②
①
③
④
⑤
⑥
⑦
α-knob position α-value
①0,084
②0,088
③0,111
④0,180
⑤0,308
⑥1,000
⑦1,000

© Danfoss | 2016.10 | 5
VI.A7.D3.7N
AME 435 QM
H
H
82,5
min. 180
147
159,5
Type H
mm
DN 40 280
DN 50 280
AME 435 QM + AB-QM
Type H
mm
DN 50 280
DN 65 330
DN 80 335
DN 100 350
AME 435 QM + AB-QM
⑤
⑥
⑦
⑧
~ 60°
②
①
Click
③
④
❽
➒

6 | © Danfoss | 2016.10
VI.A7.D3.7N
AME 435 QM
ENGLISH
Safety Note
To avoid injury of persons and
damages to the device, it is absolutely
necessary to read and observe these
instructions carefully.
Necessary assembly, start-up, and maintenance
work must be performed by qualified and
authorized personnel only.
Please comply with the instructions of the
system manufacturer or system operator.
Do notremove the cover before the
power supplyisfullyswitched off.
Disposal instruction
This product should be dismantled
and its components sorted, if possible,
in various groups before recycling or
disposal.
Always follow the local disposal regulations.
Mounting and installation ❶
Wiring ❷
Do nottouch anything onthe PCB!
Switchoff the power line beforewiring
theactuator!Lethalvoltage!
Wire the actuatoraccording to the wiring
diagram.
Functions accessible from cover
RESET ❸
By pushing STAND BY/RESET button for 5 sec.
the actuator starts self stroking procedure to
adjust to the stroke of the valve to which it is
connected.
Procedure starts with extracting the stem.
As the maximum force is detected the actuator
reverse its direction until maximum force in
opposite direction is detected.
During calibration Bi-Color LED blinks green
1/sec. After reaching fully upper end position
actuator enter normal mode and start catching
Y control signal.
Manual override ❹
NOTE:
If manual override has been used then control and
return signal are not correct until the actuator
reaches its end position.
Do not changepreset on AB-QM
while actuator is mounted onthe valve. This
couldresult in actuatordamage.
DIP switch settings ❺
Jumper ①: U/I - Input signal type selector
DIP switches
Factory settings:
ALL switches are in OFF position!
NOTE:
All combinations of DIP switches are allowed.
All functions that are selected are added
consecutively.
SW 1: Not used
SW 2: 0/2 - Input signal range selector ②
SW 3: D/I - Direct or inverse acting selector ③
SW 4: Fast/Slow: Speed selector ④
SW 5: Not used
SW 6: Not used
SW 7: LOG/MDF - Logarithmic or modified
flow characteristic ❻
SW 8: Not used
LED function indicator ❼
Green – initialization (RESET), set-point position,
transition indicator
Red - indicates STAND BY and Failure mode.
Green:
• Flashing light (once every 6 sec.) ②
- actuator reached set-point acc. to Y signal
• No light
- no operation or no power supply
• Flashing light (~ 1Hz) ③
- self adjusting mode.
Red:
• No light
- no operation or no power supply
• Constant light ④
- fault condition occurred
• Flashing light (2 Hz) ①
- STAND BY
- power supply too low
- initial self-adjusting time too short due to
too short valve strokes
- failure during self calibration.
Dismounting ❽
Dimensions ➒
Part Name Hazardous Substances Table
Lead (Pb) Mercury (Hg) Cadmium (Cd) Hexavalent Chromium (Cr(VI)) Polybrominated biphenyls (PBB) Polybrominated diphenyl ethers (PBDE)
Motor
X
O
O
O
O
O
O: Indicates that this hazardous substance contained in all of the homogeneous material for this part is below the limit requirement in GB/T 26572;
X: Indicates that this hazardous substance contained in at least one of the homogeneous material for this part is above the limit requirement in GB/T 26572;

© Danfoss | 2016.10 | 7
VI.A7.D3.7N
AME 435 QM
DANSK
Sikkerhedsoplysninger
For at undgå skader på personer og
udstyr, er det absolut nødvendigt at
gennemlæse følgende vejledning.
Montering, opstart og vedligeholdelse må kun
foretages af kvalificeret og autoriseret
personale.
Følg fabrikantens eller operatørens
instruktioner.
Dækslet måikke fjernes, før
strømforsyningenerfjernet fra
stikkontakten.
Bortskaffelse
Før genbrug eller bortskaffelse skal
detteprodukt skilles ad,og
enkeltdelene skal sorteres i forskellige
materialegrupper.
Der henvises til delokale bestemmelser for
bortskaffelse.
Montering og installation ❶
Eltilslutning ❷
Rør ikke ved noget på printkortet!
Sluk for strømmeninden elektrisk
tilslutning afmotoren! Livsfarlig
spænding!
Tilslutmotoren iht. ledningsdiagrammet.
Tilgængelige funktioner fra dækslet
NULSTILLING ❸
Hvis standby/nulstillingsknappen holdes
nede i 5 sekunder, startes motorens
selvjusteringsprocedure, der justerer
slaglængden for den ventil, motoren er
tilsluttet.
Proceduren starter ved, at spindelen køres ud.
Når den maksimale kraft registreres, reverserer
motoren, indtil den maksimale kraft i den
modsatte retning registreres.
Under kalibreringen blinker den tofarvede
lysdiode grønt en gang i sekundet. Når den
har nået den øverste position, skifter motoren
til normal funktion og begynder at modtage
Y-styresignal.
* 5 sek. = NULSTIL (RESET)
** Lysdiode: grøn (LED: green)
Manuel overstyring ❹
Bemærk:
Hvis manuel overstyring har været brugt, er styre-
og udgangssignalet forkert, indtil motoren når sin
slutposition.
* STANDBY−TIL (STAND BY−ON)
** STANDBY−FRA (STAND BY−OFF)
*** Lysdiode: rød (LED: red)
Indstilling af DIP-omskiftere ❺
Jumper ①: U/I – Valg af indgangssignaltype
DIP-omskiftere
Fabriksindstillinger:
ALLE omskiftere er stillet på OFF!
BEMÆRK!
Alle kombinationer af omskifterindstillinger er
tilladte. Alle funktionsvalg er tilføjet et efter et.
Omskifter 1: Bruges ikke
Omskifter 2: 0/2 – Valg af
indgangssignalområde ②
Omskifter 3 D/I – Valg af direkte eller
omvendt funktion ③
Omskifter 4: Hurtig/langsom: Valg af
hastighed ④
Omskifter 5: Bruges ikke
Omskifter 6: Bruges ikke
Omskifter 7: LOG/MDF – Logaritmisk eller
modificeret reguleringskarakteristik ❻
Omskifter 8: Bruges ikke
Funktionslysdiode ❼
Grøn - initialisering (NULSTILLING), setpunkt
indstilles, setpunkt nået - lysdiode
Rød – angiver STANDBY og funktionsfejl.
Grøn:
• Blinker (én gang/6 sek.) ②
- motor har nået sætpunkt i forhold til
Y-signal.
• Lyser konstant
- setpunktsindstilling
• Intet lys
- ude af drift eller ingen forsyningsspænding
• Blinker (~ 1 Hz) ③
- selvjustering.
Rød:
• Intet lys
- ude af drift eller ingen forsyningsspænding
• Lyser konstant ④
- der opstod en fejl
• Blinker (2 Hz) ①
- STANDBY
- forsyningsspænding for lav
- selvjusteringstidsrummet var for kort, fordi
ventilens vandring var for kort
- fejl under selvkalibrering.
Afmontering ❽
Mål ➒

8 | © Danfoss | 2016.10
VI.A7.D3.7N
AME 435 QM
DEUTSCH
Sicherheitshinweise
Um Verletzungen an Personen und
Schäden am Gerät zu vermeiden, ist
diese Anleitung unbedingt zu
beachten.
Montage, Inbetriebnahme und
Wartungsarbeiten dürfen nur von sachkundigen
und autorisierten Personen durchgeführt
werden.
Die Vorgaben des Anlagenherstellers und
Anlagenbetreibers sind zu beachten.
Abdeckung erst entfernen,wenn die
Stromversorgungkomplett
ausgeschaltet ist.
Entsorgungshinweise
Dieses Produkt sollte vor dem Recycling
oderderEntsorgungzerlegt und ggf. in
unterschiedliche Materialgruppen
sortiert werden.
Beachten Sie stets die örtlichen
Entsorgungsbestimmungen.
Montage und Installation❶
Verdrahtung ❷
Bittedie Platinenicht direkt berühren!
Trennen Sie das Netzkabel vor der
Verdrahtungdes Stellantriebs!
Lebensgefahr!
SchließenSie den Stellantriebgemäßdem
Verdrahtungsplanan.
Über Abdeckung zugängliche
Funktionen
RESET ❸
Durch Drücken der STANDBY/RESET-Taste für
5 Sek. startet der Stellantrieb und justiert den
Ventilhub auf das Ventil.
Mit Beginn des Vorgangs wird die
Antriebsstange ausgefahren.
Sobald die maximale Kraft ermittelt wurde,
kehrt der Antrieb die Richtung um, bis die Kraft
in die entgegengesetzte Richtung ermittelt
wurde.
Während der Kalibrierung blinkt die zweifarbige
LED 1 x pro Sekunde grün auf. Nach Erreichen
der vollständigen oberen Endposition tritt der
Stellantrieb in den normalen Betrieb ein und
nimmt das Y-Signal auf.
* 5 s = (RESET)
** LED: grün (LED: green)
Manuelle Hubverstellung ❹
BITTE BEACHTEN:
Wenn eine Handverstellung vorgenommen wurde,
sind die Signale erst dann wieder korrekt, wenn der
Stellantrieb seine Endposition erreicht hat.
* STAND BY−ON
** STAND BY−OFF
*** LED: rot (LED: red)
Einstellung der DIP-Schalter ❺
Jumper ①: U/I - Selektor für den
Eingangssignaltyp
DIP-Schalter
Werkseinstellungen:
ALLE Schalter stehen auf OFF!
BITTE BEACHTEN:
Alle DIP-Schalter-Kombinationen sind erlaubt.
Gewählte Funktionen sind hintereinander gelegt.
SW 1: Nicht belegt
SW 2: 0/2 - Selektor für den
Eingangssignalbereich ②
SW 3: D/I - Direkt oder entgegengesetzt
wirkender Antriebsstange ③
SW 4: Langsam/schnell
Geschwindigkeitsregelung ④
SW 5: Nicht belegt
SW 6: Nicht belegt
SW 7: LOG/MDF - Logarithmische oder
modifizierte Durchflusscharakteristik ❻
SW 8: Nicht belegt
LED-Funktionsanzeige ❼
Grün – Initialisierung (RESET), Sollwertposition,
Übergangsanzeige Rot – zeigt STANDBY und
Fehlermodus an
Grün:
• Blinklicht (einmal alle 6 Sek.) ②
- Stellantrieb hat den Sollwert gemäß
Y-Signal erreicht
• Leuchtet nicht
- nicht in Betrieb oder keine
Stromversorgung
• Blinklicht (~ 1Hz): ③
- Selbsteinstellungsmodus (Kalibrierung)
Rot:
• Leuchtet nicht
- nicht in Betrieb oder keine
Stromversorgung
• Leuchtet durchgehend ④
- aufgetretener Fehler
• Blinklicht (2 Hz) ①
- STANDBY
- unzureichende Stromversorgung
- anfängliche Selbstjustierungszeit zu kurz
wegen zu kleinem Ventilhub
- Fehler bei der Selbstkalibrierung
Demontage ❽
Abmessungen ➒

© Danfoss | 2016.10 | 9
VI.A7.D3.7N
AME 435 QM
FRANÇAIS
Remarques de sécurité
Pour éviter des blessures des
personnes et des dégâts au dispositif, il
est absolument nécessaire de lire
attentivement et de respecter ces instructions.
Le montage, la mise en marche et toute
opération de maintenance doivent être
effectués par un service ou une personne de
qualification.
Suivre les instructions du fabricant du système
ou de son service.
Ne pas retirer le capotavantd’avoir
totalementcoupél’alimentation.
Instructions de mise au rebut
Ce produit doit être démonté et ses
composants doivent être triés, si
possible, en différents groupes avant
recyclage ou mise au rebut.
Respectez toujoursles réglementationslocales
en matièrede mise aurebut.
Montage et installation ❶
Câblage ❷
Ne touchez pasla cartede circuit
imprimé!
Coupezl’alimentationavant de
raccorderle moteur!Danger de mort!
Raccordez lemoteur conformémentau schéma
debranchementélectrique.
Fonctions accessibles depuis le
capot
RESET (Réinitialiser) ❸
En appuyant sur le bouton STAND BY (Veille)/
RESET (Réinitialiser) pendant 5 sec., le moteur
lance la procédure d’autocalibration pour
s’adapter à la course de la vanne sur laquelle il
est monté.
La procédure commence par l’extraction de la
tige.
Lorsque la force maximale est détectée, le sens
du moteur s’inverse jusqu’à la détection de la
force maximale dans le sens opposé.
Pendant la calibration, la diode lumineuse
bicolore clignote en vert une fois toutes les
secondes. Après avoir atteint pleinement sa
position supérieure, le moteur entre en mode
normal et commence à capter le signal de
commande Y.
* 5s = REINITIALISER (RESET)
** Diode lumineuse :verte (LED: green)
Débrayage manuel ❹
REMARQUE :
En cas d’utilisation du débrayage manuel, les
signaux de commande et de retour sont incorrects
tant que le moteur n’a pas atteint sa fin de course.
* STAND BY (Veille)−ON (Marche)
** STAND BY (Veille)−OFF (Arrêt)
*** Diode lumineuse : rouge (LED: red)
Réglage du sélecteur de fonction
DIP ❺
Cavalier ①: U/I ; sélecteur de type de signal
d’entrée
Sélecteurs de fonction DIP
Réglage d’usine :
Tous les sélecteurs sont en position OFF (Arrêt) !
REMARQUE :
Toutes les combinaisons de sélecteurs de
fonction DIP sont autorisées. Toutes les fonctions
sélectionnées sont ajoutées les unes à la suite des
autres.
SW 1 : Non utilisé
SW 2 : 0/2 ; sélecteur de plage de signaux
d’entrée ②
SW 3 : D/I ; sélecteur à action directe ou
inverse ③
SW 4 : Rapide/Lent : Sélecteur de vitesse ④
SW 5 : Non utilisé
SW 6 : Non utilisé
SW 7 : LOG/MDF : caractéristique de débit
modifié ou logarithmique ❻
SW 8 : Non utilisé
Diode lumineuse de fonction ❼
Vert : réinitialisation, position de point
de consigne, diode de transition Rouge : indique
le mode STANDBY (Veille) et le mode Panne.
Vert :
• Diode lumineuse clignotante (une fois toutes
les 6 sec.) ②
- Le moteur a atteint le point de consigne
conformément au signal Y
• Pas de lumière
- Fonction arrêtée, pas d’alimentation
• Diode lumineuse clignotante (~ 1Hz) ③
- Mode d’auto-réglage
Rouge :
• Pas de lumière
- Fonction arrêtée, pas d’alimentation
• Diode lumineuse constamment allumée ④
- Une anomalie s’est produite
• Diode lumineuse clignotante (2 Hz) ①
- STAND BY (Veille)
- Alimentation insuffisante
- Délai d’auto-réglage initial trop court car la
course de la vanne est trop courte
- Echec au cours de l’autocalibration.
Démontage ❽
Dimensions ➒

10 | © Danfoss | 2016.10
VI.A7.D3.7N
AME 435 QM
ESPAÑOL
Nota de seguridad
A fin de evitar lesiones personales o
daños en el dispositivo, es
absolutamente necesario leer y
respetar estrictamente estas instrucciones.
Las operaciones de montaje, puesta en marcha
y mantenimiento deben ser realizadas
únicamente por personal cualificado y
autorizado.
Por favor, respete las instrucciones del
fabricante u operador del sistema.
No retirela cubierta antes de haber
desconectadoel suministroeléctrico.
Instrucciones de eliminación
Este producto debe ser desmontado;
sus componentes deben ser
clasificados, siempre que sea posible,
en distintos grupos destinados a
operaciones de reciclaje o eliminación.
Respete siempre las normas de eliminación
vigentes ensulugarde residencia.
Montaje e instalación ❶
Cableado ❷
¡No toque nadaen la placade circuito
impreso!
¡Desconecte la línea de suministro
eléctricoantesdeconectarel actuador!
¡Tensiónletal!
Conecteel actuadordeacuerdo conelesquema
decableado.
Funciones accesibles a través de la
cubierta
RESET ❸
Al mantener pulsado el botón STAND BY/
RESET durante 5 segundos, el actuador inicia
el procedimiento de autocalibrado de carrera,
destinado a ajustar el recorrido de la válvula a la
que se encuentra conectado.
Dicho procedimiento comienza con la
extracción del vástago.
Una vez detectada la fuerza máxima, el actuador
invierte su sentido de desplazamiento hasta que
detecta de nuevo la fuerza máxima en sentido
opuesto.
Durante la calibración, el indicador LED de dos
colores parpadea en color verde a intervalos
de 1 segundo. Tras alcanzar la posición final
superior, el actuador pasa al modo normal y
comienza a capturar la señal de control Y.
* 5 s = (RESET)
** Indicador LED: Verde (LED: green)
Cancelación manual ❹
NOTA:
Al realizar una cancelación manual, la señal de
control y de retorno no vuelven a ser correctas
hasta que el actuador alcanza su posición final.
* STAND BY − ON
** STAND BY − OFF
*** Indicador LED: Rojo (LED: red)
Configuración de los interruptores
DIP ❺
Puente ①: Selector de tipo de señal de
entrada (U/I).
Interruptores DIP
Ajustes de fábrica:
¡Todos los interruptores se encuentran en la
posición OFF de forma predeterminada!
NOTA:
Los interruptores DIP se pueden situar formando
cualquier combinación. Las funciones
seleccionadas se agregan consecutivamente.
Interruptor SW 1: Sin uso.
Interruptor SW 2: Selector de rango de señal
de entrada (0/2). ②
Interruptor SW 3: Selector de modo directo o
inverso (D/I). ③
Interruptor SW 4: Selector de velocidad
(Rápido/Lento). ④
Interruptor SW 5: Sin uso.
Interruptor SW 6: Sin uso.
Interruptor SW 7: Característica de caudal
logarítmica o modificada (LOG/MDF). ❻
Interruptor SW 8: Sin uso.
Indicador LED de funcionamiento ❼
Verde: Comercialización (RESET), posición del
punto de ajuste o indicador de transición. Rojo:
Indica los modos STAND BY o de error.
Verde:
• Intermitente (una vez cada 6 segundos) ②
- el actuador ha alcanzado el punto de
ajuste de acuerdo con la señal Y.
• Apagado
- el actuador no funciona o no recibe
suministro eléctrico.
• Intermitente (~ 1 Hz) ③
- modo de ajuste automático.
Rojo:
• Apagado
- el actuador no funciona o no recibe
suministro eléctrico.
• Iluminado ④
- se ha detectado una condición de error.
• Intermitente (2 Hz) ①
- STAND BY,
- el actuador no recibe suministro eléctrico
suficiente,
- el periodo de ajuste automático inicial es
demasiado breve debido a que el recorrido
de la válvula es muy corto,
- error durante la calibración automática.
Desmontaje ❽
Dimensiones ➒

© Danfoss | 2016.10 | 11
VI.A7.D3.7N
AME 435 QM
ITALIANO
Attenzione
Per evitare danni alle persone e
all’apparecchio, è assolutamente
necessario leggere e osservare
attentamente queste istruzioni.
Montaggio, avviamento e manutenzione
devono essere eseguiti solo da personale
autorizzato e qualificato.
Seguire sempre le istruzioni del costruttore o
dell’assistenza.
Non rimuovere il coperchio prima di
avercompletamentescollegato
l’alimentazioneelettrica.
Istruzioni per lo smaltimento
Questo prodotto deve essere
smontato e i componenti smistati, se
possibile, prima di procedere con il
riciclaggio o lo smaltimento.
Seguire sempre le normativelocalisullo
smaltimento.
Montaggio e installazione ❶
Collegamento elettrico ❷
Non toccareicomponenti del PCB!
Scollegaredalla retedi alimentazione
prima dieffettuare i collegamenti
elettricisull’attuatore!Tensionemortale!
Collegare l’attuatoresecondo loschema
elettrico.
Funzioni accessibili dal coperchio di
protezione
RESET ❸
Premendo il pulsante STAND BY/RESET per 5
sec., l’attuatore inizia la procedura di auto-
regolazione in modo da regolare la corsa della
valvola a cui è collegato.
La procedura ha inizio con l’estrazione dello
stelo della valvola.
Quando la forza massima viene raggiunta,
l’attuatore inverte la sua direzione fino a quando
rileva la forza massima nella direzione opposta.
Durante la calibratura, il LED Bi-Colore
lampeggia con luce verde per 1/sec. Dopo
aver raggiunto la posizione estrema superiore,
l’attuatore inserisce il modo Normale ed
incomincia a ricevere il segnale di comando Y.
* 5 sec. = (RESET)
** LED: Verde (LED: green)
Controllo manuale ❹
NOTA:
Se si è fatto uso del controllo manuale, il segnale
di comando e di ritorno non sono più validi e
bisognerà attendere che l’attuatore raggiunga la
posizione estrema per auto calibrarsi nuovamente.
* STAND BY−ATTIVATO (STAND BY − ON)
** STAND BY−DISATTIVATO (STAND BY − OFF)
*** LED: rosso (LED: red)
Impostazione del DIP switch ❺
Ponticello ①: U/I - Selettore tipo segnale
ingresso
Interruttori DIP-switch
Impostazioni di fabbrica:
TUTTI gli interruttori sono in posizione OFF!
NOTA:
Tutte le combinazioni degli interruttori DIP sono
consentite. Tutte le funzioni selezionate sono
aggiunte in sequenza.
SW 1: non utilizzato
SW 2: 0/2 – Selettore campo dei segnali
di ingresso ②
SW 3: D/I – Selettore di azione diretta o
inversa ③
SW 4: Veloce/Lento: selettore velocità ④
SW 5: non utilizzato
SW 6: non utilizzato
SW 7: LOG/MDF – Caratteristica lineare o
logaritmica ❻
SW 8: non utilizzato
Spia LED funzionamento ❼
Verde – inizializzazione (RESET), inseguimento
set-point, indicatore di transizione Rossa - indica
STAND BY e modalità guasto.
Verde:
• Spia lampeggiante (una volta ogni 6 sec.) ②
- l’attuatore ha raggiunto il set-point
secondo il segnale Y
• Spenta
- nessun funzionamento né alimentazione
elettrica
• Spia lampeggiante (~ 1 Hz) ③
- modalità di autoregolazione.
Rossa:
• Spenta
- nessun funzionamento né alimentazione
elettrica
• Sempre accesa ④
- condizione di errore
• Spia lampeggiante (2 Hz) ①
- STAND BY
- alimentazione insufficiente
- tempo di autoregolazione iniziale
eccessivamente breve a causa della corsa
troppo breve della valvola
- errore durante l’auto-calibratura.
Smontaggio ❽
Dimensioni ➒

12 | © Danfoss | 2016.10
VI.A7.D3.7N
AME 435 QM
SVENSKA
Säkerhetsmeddelande
Före montering och tryckavlastning av
systemet är det absolut nödvändigt att
noggrant läsa och beakta dessa
anvisningar för att undvika personskador och
skador på anordningarna.
Erforderligt monterings-, igångsättnings- och
underhållsarbete får endast utföras av
kvalificerad och auktoriserad personal.
Vänligen följ anvisningarna från systemets
tillverkare eller systemoperatör.
Taintebortlocket innan
strömförsörjningen är helt
bortkopplad.
Kasseringsanvisning
Dennaprodukt skademonterasoch
dess komponenterom möjligt sorteras
iolika grupperföre återvinning eller
kassering.
Följ alltidlokala föreskrifter om
avfallshantering.
Montering och installation ❶
Kabeldragning ❷
Röringetpå kretskortet!
Koppla bort strömförsörjningen innan motorn
kopplasin!Livsfarlig spänning!
Koppla in motorn enligt kopplingsschemat.
Funktioner åtkomliga från locket
ÅTERSTÄLLING ❸
När knappen STANDBY/ÅTERSTÄLLNING
trycks in under 5 sekunder startar motorn
självslagsfunktionen för att ställa in slaglängden
för den ventil på vilken den är monterad.
Funktionen startar med att dra ut spindeln.
När maximal kraft har konstaterats går motorn
åt andra hållet tills maximal kraft åt andra hållet
har konstaterats.
När kalibreringen pågår blinker den tvåfärgade
ljusdioden grön 1/sekund. När motorn har
uppnått fullt övre ändläge övergår den till
normalt läge och börjar ta emot Y-styrsignal.
* 5 s = ÅTERSTÄLLNING (RESET)
** LED: grön (LED: green)
Manuell överkoppling ❹
OBS!
Om manuell överkoppling har använts är styr- och
retursignalerna inte korrekta förrän motorn når
sitt ändläge.
* STANDBY−PÅ (STAND BY−ON)
** STANDBY−AV (STAND BY−OFF)
*** LED: röd (LED: red)
Inställning av DIP-switchar ❺
Bygel ①: U/I – Väljare för typ av insignal
DIP-switchar
Fabriksinställningar:
ALLA switchar är i läge OFF!
OBS!
Alla kombinationer av DIP-switchinställningar är
tillåtna. Alla funktioner som väljs läggs till efter
varandra.
SW 1: Används ej
SW 2: 0/2 – Väljare för insignalsområde ②
SW 3: D/I – Väljare för direkt eller omvänd
funktion ③
SW 4: Snabb/långsam: Hastighetsväljare ④
SW 5: Används ej
SW 6: Används ej
SW 7: LOG/MDF – Logaritmisk eller
modifierad flödeskarakteristik ❻
SW 8: Används ej
Funktionsindikator med
ljusdioder ❼
Grön – indikator för start (ÅTERSTÄLLNING),
börvärdesläge, övergång
Röd – indikerar STANDBY och felläge.
Grön:
• Blinkande ljus (en gång var 6:e sekund) ②
– motorn har uppnått börvärdet enligt
Y-signal
• Lyser ej
– ej i drift eller ingen strömförsörjning
• Blinkande ljus (~1Hz) ③
– självinställningsläge.
Röd:
• Lyser ej
– ej i drift eller ingen strömförsörjning
• Lyser stadigt ④
– felläge har uppstått
• Blinkande ljus (2 Hz) ①
– STANDBY
– strömförsörjningen bristfällig
– initial självinställningstid för kort på grund
av alltför korta ventilslag
– fel under självkalibrering.
Demontering ❽
Mått ➒

© Danfoss | 2016.10 | 13
VI.A7.D3.7N
AME 435 QM
PORTUGUÊS
Nota de segurança
Para evitar danos em dispositivos e
ferimentos pessoais, é absolutamente
necessário que estas instruções sejam
lidas com atenção antes da montagem e partida
do aparelho e cumpridas com exatidão.
As operações necessárias de montagem, partida
e manutenção devem ser executadas apenas
por pessoal técnico especificamente formado,
qualificado e autorizado.
Siga as instruções do fabricante ou operador do
sistema.
Não retirara tampa antesde
aalimentaçãoeléctrica estar
totalmentedesligada.
Instruções de remoção
Este aparelho deveser desmontado e
osrespectivos componentes devem
ser separados em diversos grupos, se
possível, antesdareciclagem ou
eliminação.
Seguir sempre asregulamentações locaisde
eliminação.
Montagem e instalação ❶
Cabeamento ❷
Não tocarem nenhuma parte da
placa de circuitos impressos!
Desligaro cabo de alimentação
principal antes de ligar oscabos doactuador!
Voltagemletal!
Ligar os cabos do actuador emconformidade
como esquema de cablagem.
Funções acessíveis a partir da tampa
RESET (REINICIAR) ❸
Pressionando o botão STAND-BY/RESET (STAND-
BY/REINICIAR) durante 5 segundos, o atuador
inicia um procedimento automático para se
ajustar ao curso da válvula a que está ligado.
O procedimento começa pela extração da haste.
Quando a potência máxima é detectada, o
atuador inverte a sua direção de funcionamento
até ser detectada a potência máxima na direção
oposta.
Durante a calibragem, o LED bicolor pisca
em verde 1/seg. Ao alcançar a posição final
superior o atuador entra no modo normal de
funcionamento e começa a captar o sinal de
controle Y.
* 5 s = REINICIAR (RESET)
** LED: verde (LED: green)
Controle manual ❹
NOTA:
Se tiver sido utilizado o controle manual, o sinal
de retorno e de controle não são corretos até o
atuador alcançar a respectiva posição final.
* STAND-BY−LIGAR (STAND BY−ON)
** STAND-BY−DESLIGAR (STAND BY−OFF)
*** LED: vermelho (LED: red)
Configurações do interruptor DIP ❺
Conector ①: U/I - Seletor de tipo de sinal de
entrada
Interruptores DIP
Predefinições originais:
TODOS os interruptores estão na posição OFF!
NOTA:
Todas as combinações de interruptores DIP são
permitidas. Todas as funções selecionadas são
adicionadas de forma consecutiva.
SW 1: Não utilizado
SW 2: 0/2 - Seletor de alcance de sinal de
entrada ②
SW 3: D/I - Seletor de atuação direta ou
inversa ③
SW 4: Rápido/Lento: Seletor de velocidade ④
SW 5: Não utilizado
SW 6: Não utilizado
SW 7: LOG/MDF - Característica de vazão
alterado ou logarítmico ❻
SW 8: Não utilizado
LED Indicador de função ❼
Verde– Indicador de inicialização (RESET), de
posição de referência, de transição Vermelho -
Indica STAND-BY e modo de avaria.
Verde:
• Luz intermitente (de 6 em 6 segundos.) ②
- o atuador alcançou o ponto de referência
de acordo com o sinal Y
• Apagado
- inativo ou sem alimentação elétrica
• Luz intermitente (~ 1Hz) ③
- modo de auto-regulação.
Vermelho:
• Apagado
- inativo ou sem alimentação elétrica
• Luz constante ④
- ocorreu condição de avaria
• Luz intermitente (2 Hz) ①
- STAND-BY
- alimentação muito fraca
- tempo de auto-regulação inicial muito
curto devido a cursos de válvula muito
curtos
- falha durante a calibragem automática
Desmontagem ❽
Dimensões ➒

14 | © Danfoss | 2016.10
VI.A7.D3.7N
AME 435 QM
LIETUVIŲ K.
Saugos informacija
Siekiant išvengti traumų ir įrenginio
gedimų, būtina atidžiai perskaityti šias
instrukcijas ir jomis vadovautis.
Būtiną montavimą, paleidimą ir techninį
aptarnavimą turi atlikti tik kvalifikuotas
įgaliotasis personalas.
Rekomenduojame laikytis sistemos gamintojų arba
sistemos operatoriaus instrukcijų.
Nenuimkitedangtelio,kol maitinimas
nebusvisiškaiišjungtas
Nurodymai, kaip sunaikinti
Prieš perdirbant ar sunaikinant, šį
gaminį reikia išmontuoti, o jo dalis, jei
įmanoma, surūšiuoti atskirai.
Visada laikykitės vietinių atliekųapdorojimo
taisyklių.
Montavimas ❶
Laidai ❷
Nelieskite jokiųmontažinėsplokštės
dalių!
Prieš prijungdami prie pavaroslaidus,
išjunkitemaitinimą!Įtampapavojingagyvybei!
Prijunkitepavarąpagalelektrinių sujungimų
schemą.
Ant dangtelio pasiekiamos funkcijos
RESET ❸
5 sek. nuspaudus mygtuką STAND BY/RESET,
pavara pradės tiesioginės eigos procedūrą, kad
prisitaikytų prie ventilio, prie kurio yra prijungta,
eigos.
Procedūra pradedama nuo stiebo ištraukimo.
Kai aptinkama maksimali galia, pavara pakeičia
kryptį, kol priešinga kryptimi aptinkama
maksimali galia.
Kalibruojant dviejų spalvų diodas 1 sek. mirksi
žaliai. Pasiekusi viršutinę galinę padėtį, pavara
pradeda veikti normaliu režimu ir pradeda
gaudyti Y valdymo signalą.
* 5s = Naujas nustatymas (RESET)
** DIODAS: žalias (LED: green)
Rankinis valdymas ❹
PASTABA:
jei buvo naudotas rankinis valdymas, valdymo
ir grąžinimo signalai nebus teisingi, kol pavara
pasieks galinę padėtį.
* Budėjimo režimas (STAND BY)−ĮJ. (ON)
** Budėjimo režimas (STAND BY)−IŠJ. (OFF)
*** DIODAS: raudonas (LED: red)
Funkcijų pasirinkimo jungiklių
nustatymas ❺
Trumpiklis ①: U/I – įėjimo signalo tipo
parinkimas
Funkcijų pasirinkimo jungikliai
Gamintojo nustatymai:
Visi jungikliai yra išjungti (padėtis OFF)!
PASTABA:
leidžiami visi funkcijų pasirinkimo jungiklių
deriniai. Visos pasirinktos funkcijos pridedamos
viena po kitos.
1 jungiklis: nenaudojamas
2 jungiklis: 0/2 – įėjimo signalo intervalo
parinkimas ②
3 jungiklis: D/I – tiesioginio arba atvirkštinio
veikimo parinkimas ③
4 jungiklis: greitai / lėtai: greičio
parinkimas ④
5 jungiklis: nenaudojamas
6 jungiklis: nenaudojamas
7 jungiklis: LOG/MDF – logaritminė arba
modifikuota srauto charakteristika ❻
8 jungiklis: nenaudojamas
Diodinis funkcijų indikatorius ❼
Žalia – iniciacijos (RESET), nustatytos padėties,
perėjimo indikatorius
Raudona – rodo budėjimo ir gedimo režimą.
Žalia:
• Diodas mirksi (kas 6 sek.) ②
- pavara pasiekė nustatytą padėtį pagal
signalą Y
• diodas nešviečia
- neveikia elektros maitinimas arba jo nėra
• Diodas mirksi (~ 1 Hz dažniu) ③
- savaiminio nustatymo režimas.
Raudona:
• diodas nešviečia
- neveikia elektros maitinimas arba jo nėra
• Diodas šviečia nuolat ④
- įvyko klaida
• Diodas mirksi (2 Hz dažniu) ①
- BUDĖJIMAS
- per maža maitinimo įtampa
- pradinio savaiminio nustatymo laikas per
trumpas dėl per mažos ventilio eigos
- savaiminio kalibravimo sutrikimas.
Nuėmimas ❽
Matmenys ➒

© Danfoss | 2016.10 | 15
VI.A7.D3.7N
AME 435 QM
LATVIEŠU
Informācija par drošību
Lai novērstu traumu gūšanas un ierīces
bojājumu risku, obligāti rūpīgi jāizlasa
un jāievēro šie norādījumi.
Nepieciešamā montāža, palaišana un apkope
jāveic tikai kvalificētiem un pilnvarotiem
darbiniekiem.
Lūdzu, ievērojiet sistēmas izstrādātāja vai
sistēmas operatora norādījumus.
Nenoņemietvāku,pirms strāvas
padevenav pilnībā izslēgta.
Pārstrādes instrukcija
Pirms otrreizējās pārstrādes vai
likvidēšanas šis produkts ir jāizjauc un
tā komponenti, ja iespējams,
jāsakārto dažādās grupās.
Vienmērievērojietvietējospārstrādes
noteikumus.
Montāža un uzstādīšana ❶
Vadojums ❷
Nepieskarietiesnekam uz drukātās
shēmasplates!
Pirmsizpildmehānismavadojuma
izveides atslēdziet strāvaspadevi! Nāvējošs
spriegums!
Izveidojietizpildmehānismavadojumusaskaņā
arvadojumashēmu.
Funkcijas, kurām var piekļūt no
vāka
ATIESTATĪT ❸
Nospiežot pogu GAIDSTĀVE/ATIESTATĪT uz
5. sek., izpildmehānisms sāk virzuļa pašdarbības
procedūru, lai regulētu tā vārsta virzuli, ar kuru
tas ir savienots.
Procedūra tiek sākta ar mehānisma izvirzīšanu.
Konstatējot maksimālo spēku, izpildmehānisms
maina savas darbības virzienu uz pretējo, līdz
tiek konstatēts maksimālais spēks pretējā
virzienā.
Kalibrēšanas laikā divkrāsu LED diode mirgo zaļā
krāsā (iedegas reizi sekundē). Pilnībā sasniedzot
augšējo beigu pozīciju, izpildmehānisms pāriet
parastā režīmā un sāk uztvert Y vadības signālu.
* 5 s = ATIESTATĪT (RESET)
** LED: zaļa (LED: green)
Manuālā ignorēšana ❹
PIEZĪME.
Ja tiek izmantota manuālā ignorēšana, vadības un
atplūdes signāls nav pareizs, līdz izpildmehānisms
sasniedz beigu pozīciju.
* GAIDSTĀVE−IESLĒGTS (STAND BY−ON)
** GAIDSTĀVE−IZSLĒGTS (STAND BY−OFF)
*** LED: sarkana (LED: red)
DIP slēdža iestatījumi ❺
Tiltslēgs ①: U/I — ievades signāla veida
pārslēgs
DIP slēdži
Rūpnīcas iestatījumi:
VISI slēdži ir pozīcijā OFF (Izslēgts).
PIEZĪME.
Visas DIP slēdžu kombinācijas ir atļautas. Visas
atlasītās funkcijas tiek pievienotas secīgi.
SW 1: Netiek izmantots
SW 2: 0/2 — ievades signāla diapazona
pārslēgs ②
SW 3: D/I — tiešās vai pretējās darbības
pārslēgs ③
SW 4: Ātri/lēni: Ātruma pārslēgs ④
SW 5: Netiek izmantots
SW 6: Netiek izmantots
SW 7: LOG/MDF — logaritmiska vai
modificēta plūsmas raksturlīkne ❻
SW 8: Netiek izmantots
LED funkcijas indikators ❼
Zaļš — inicializācija (ATIESTATĪT), iestatītā
pozīcija, pārejas indikators
Sarkans — norāda režīmu GAIDSTĀVE un Kļūme.
Zaļš:
• Mirgojošs indikators (reizi 6 sekundēs) ②
- izpildmehānisms sasniedzis iestatīto
vērtību atbilstoši Y signālam
• Indikators nedeg
- nenotiek darbība, vai nav strāvas padeves
• Mirgojošs indikators (~ 1 Hz) ③
- pielāgošanās režīms.
Sarkans:
• Indikators nedeg
- nenotiek darbība, vai nav strāvas padeves
• Pastāvīgi degošs indikators ④
- radusies kļūmes situācija
• Mirgojošs indikators (2 Hz) ①
- GAIDSTĀVE
- pārāk maza strāvas padeve
- sākotnējais pielāgošanās laiks īsā virzuļa
gājiena dēļ ir pārāk īss
- kļūme paškalibrēšanas laikā.
Demontāža ❽
Izmēri ➒

16 | © Danfoss | 2016.10
VI.A7.D3.7N

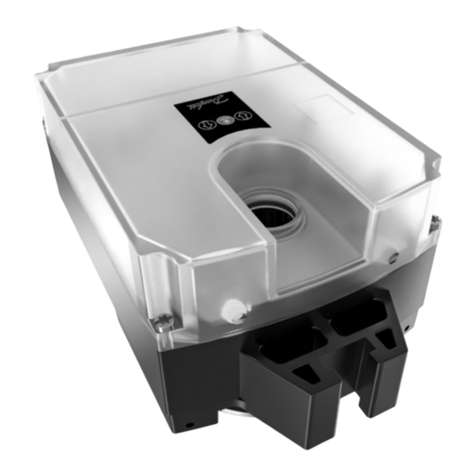

AME 435 QM
EESTI KEEL
Ettevaatusabinõud
Inimeste ja seadmete vigastuste
vältimiseks on enne paigaldamist ja
esmakäivitamist kindlasti vajalik
hoolikalt lugeda ja järgida instruktsiooni.
Vajalikud paigaldus-, käivitus- ja hooldustöid
peab teostama ainult kvalifitseeritud, koolitatud
ja volitatud personal.
Palume järgida süsteemi valmistaja või käitaja
instruktsioone.
Ennekaaneeemaldamist peab toide
olemaväljalülitatud.
Utiliseerimisjuhend
Enne utiliseerimist tuleb täiturmootor
demonteeridaja komponendid
võimaluselsorteerida materjalide
järgi.
Järgigealati kohalikke utiliseerimiseeskirju.
Paigaldamine ❶
Elektriline ühendamine ❷
Mittepuutudaklemmeselleks mitte
ettenähtudtööriistadega.
Ennetäiturmootorielektriühenduste
teostamist lülitagetoide välja! Ohtlikpinge!
Teostageelektriühendusedvastavalt
elektriskeemile.
Kattelt juurdepääsetavad
funktsioonid
LÄHTESTAMINE ❸
Ooterežiimi- ja lähtestamisnupu STAND BY/
RESET vajutamisel ja allhoidmisel 5 sekundit
alustab täiturmootor ventiili käigupikkuse
kohandamise protsessi.
Protsess algab spindli väljanihutamisega.
Maksimaalse jõumomendi tuvastamisel vahetab
täiturmootor pöörlemissunda kuni tuvastatakse
maksimaalne jõumoment vastupidises suunas.
Käigupikkuse kohandamise ajal vilgub
kahevärviline LED-märgutuli ühesekundilise
intervalliga. Pärast lõpuasendisse jõudmist
läheb täiturmootor tavarežiimi ja reageerib
juhtimissignaalile.
* 5 s = LÄHTESTAMINE (RESET)
** LED: roheline (LED: green)
Käsijuhtimine ❹
MÄRKUS.
Käsijuhtimise korral on juhtimis- ja tagasisignaalid
õiged alles siis, kui täiturmootor on jõudnud
lõpuasendisse.
* OOTEREŽIIM−SEES (STAND BY−ON)
** OOTEREŽIIM−VÄLJAS (STAND BY−OFF)
*** LED: punane (LED: red)
DIP-lüliti asend ❺
Ühendussild ①: U/I – juhtimissignaali tüübi
valik
DIP-lülitid
Tehaseseadistused.
KÕIK lülitid on asendis OFF (väljas).
MÄRKUS.
Kõik DIP-lülitite kombinatsioonid on lubatud. Kõik
valitavad funktsioonid lisatakse järjekorras.
SW 1: Pole kasutusel
SW 2: 0/2 – juhtimissignaali piirkonna
valik ②
SW 3: D/I – otse- või pöördtoime valik ③
SW 4: Fast/Slow (kiire/aeglane):
kiiruse valik ④
SW 5: Pole kasutusel
SW 6: Pole kasutusel
SW 7: LOG/MDF – logaritmiline või muudetav
vooluhulga karakteristik ❻
SW 8: Pole kasutusel
Funktsioonide LED-märgutuli ❼
Roheline – käivitamine (LÄHTESTAMINE),
seadesuuruse asend, üleminekunäidik.
Punane – tähistab OOTEREŽIIMI ja avariirežiimi.
Roheline:
• Vilgub (iga 6 sekundi tagant) ②
– täiturmootor on saavutanud seadesuuruse
vastavalt juhtimissignaalile Y.
• Tuli ei põle
– seade ei tööta või puudub toide.
• Vilgub (~ 1Hz) ③
– isekalibreerimise režiim.
Punane:
• Tuli ei põle
– seade ei tööta või puudub toide.
• Tuli põleb pidevalt ④
– ilmnes viga.
• Vilgub (2 Hz) ①
– OOTEREŽIIM
– toide on liiga nõrk;
– algne isekalibreerimise aeg on ventiili liiga
lühikese käigupikkuse tõttu liiga lühike;
– isekalibreerimise ajal ilmnes viga.
Demonteerimine ❽
Mitat ➒

© Danfoss | 2016.10 | 17
VI.A7.D3.7N
AME 435 QM
SLOVENSKY
Bezpečnostná poznámka
Aby ste predchádzali poraneniu
a poškodeniu osôb a zariadení, určite
si ešte pred montážou a uvedením
do prevádzky pozorne prečítajte
tieto pokyny a dodržiavajte ich.
Potrebnú montáž, spustenie a údržbu
musí vykonávať iba kompetentný, zaškolený
a autorizovaný personál.
Riaďte sa, prosím, pokynmi výrobcu systému
alebo jeho operátora.
Krytneodstraňujte, pokiaľ úplne
nevypnete napájacízdroj.
Pokyny pre likvidáciu
Ak je to možné, tento výrobok by mal
byť pred recykláciou alebo likvidáciou
rozobratý a jeho komponenty
roztriedené do rôznych skupín.
Vždydodržiavajte miestne zákonyo likvidácii.
Montáž a inštalácia ❶
Pripojenie ❷
Na doske s plošnými spojmi sa ničoho
nedotýkajte!
Pred zapájaním pohonu vypnite
elektrickévedenie!Smrtiacenapätie!
Servopohonzapojtepodľaschémyzapojenia.
Funkcie prístupné z krytu
RESET ❸
Keď stlačíte a podržíte tlačidlo POHOTO-
VOSTNÝ REŽIM/RESET (STAND BY/RESET)
5 sekúnd, servopohon začne vykonávať
procedúru automatického zdvihu a nastaví sa
na zdvih ventilu, na ktorý je pripojený.
Procedúra sa začne vyťahovaním vretena
ventilu.
Keď sa dosiahne maximálna sila, servopohon
obráti smer a pôsobí dovtedy, kým sa
nedosiahne maximálna sila v opačnom smere.
Počas kalibrovania bliká dvojfarebná LED dióda
zelenou farbou 1 sek. Keď sa dosiahne horná a
dolná koncová poloha, servopohon prejde do
normálneho režimu
a začne prijímať ovládací signál Y.
* LED dióda: zelená (LED: green)
Ručné ovládanie ❹
POZNÁMKA:
Pri ručnom ovládaní ovládací a spätný signál nie
sú správne dovtedy, kým servopohon nedosiahne
koncovú polohu.
* POHOTOVOSTNÝ REŽIM (STAND
BY)−ON (ZAPNUTÝ)
** POHOTOVOSTNÝ REŽIM (STAND
BY)−OFF (VYPNUTÝ)
*** LED dióda:červená (LED: red)
Nastavenie prepínačov DIP ❺
Prepojovací vodič [Jumper] ①:
U/I – Výber typu vstupného signálu
Prepínače DIP
Výrobné nastavenia:
VŠETKY prepínače sú v polohe VYPNUTÉ (OFF)!
POZNÁMKA:
Všetky kombinácie prepínačov DIP sú povolené.
Všetky zvolené funkcie sú pridávané postupne.
Prepínač 1: Nepoužitý
Prepínač 2: 0/2 – Výber rozsahu vstupného
signálu ②
Prepínač 3: D/I – Výber priameho alebo
inverzného fungovania ③
Prepínač 4: Rýchly/pomalý:
Výber rýchlosti ④
Prepínač 5: Nepoužitý
Prepínač 6: Nepoužitý
Prepínač 7: LOG/MDF – Logaritmické alebo
modifikované charakteristiky prietoku ❻
Prepínač 8: Nepoužitý
Indikátor funkcie pomocou LED
diódy❼
Zelená – inicializácia (RESET), poloha bodu
nastavenia, indikátor prechodovej fázy Červená
– znamená STAND BY (POHO-TOVOSTNÝ) alebo
poruchový režim
Zelená:
• Blikajúce svetlo (raz za 6 sekúnd) ②
- servopohon dosiahol bod nastavenia
podľa signálu Y
• Nesvieti
- bez prevádzky alebo zdroja napájania
• Blikajúce svetlo (~ 1 Hz) ③
- režim automatického nastavenia.
Červená:
• Nesvieti
- bez prevádzky alebo zdroja napájania
• Svieti stále ④
- vyskytol sa poruchový stav
• Blikajúce svetlo (2 Hz) ①
- STAND BY (POHOTOVOSTNÝ REŽIM)
- napájanie príliš slabé
- počiatočný čas automatického nastavenia
je príliš krátky v dôsledku príliš krátkych
zdvihov ventilu
- porucha počas automatického
kalibrovania.
Demontáž ❽
Rozmery ❺➒

18 | © Danfoss | 2016.10
VI.A7.D3.7N
AME 435 QM
SLOVENŠČINA
Varnostno opozorilo
Za preprečevanje telesnih poškodb in
poškodb naprave morate ta navodila
natančno prebrati in jih tudi razumeti.
Nujna montažna, zagonska in vzdrževalna dela
lahko izvajajo samo kvalificirani, šolani in
pooblaščeni delavci.
Prosimo, upoštevajte navodila proizvajalca
sistema ali sistemskega operaterja.
Pred izklopom napajanja nesnemajte
pokrova.
Navodila za odstranjevanje
Pred reciklažo ali odstranitvijo je treba
pogon razstaviti in dele pogona
razvrstiti v ustrezne skupine.
Vednoupoštevajteveljavnolokalno
zakonodajo o odstranitvi.
Montaža in vgradnja ❶
Ožičenje ❷
Ne dotikajteseničesar na plošči
tiskanegavezja!
Preden uredite ožičenje, izključite
pogoniz električnega omrežja. Visoka napetost
–smrtnonevarno!
Pogon ožičitevskladuzelektroshemo.
Funkcije, dostopne s pokrova
PONASTAVITEV ❸
S pritiskom tipke STANJE PRIPRAVLJENOSTI/
PONASTAVITEV (STAND BY/RESET) za 5 sekund
pogon začne s postopkom samonastavitve
hoda. Pri tem nastavi hod ventila, na katerega je
priključen.
Postopek se začne s pomikom droga navzven.
Ob zaznavi maksimalne sile pogon obrne
svojo smer. To traja, dokler znova ne zazna
maksimalne sile v nasprotni smeri.
Med kalibracijo dvobarvna LED-dioda enkrat
na sekundo utripa zeleno. Ko pogon doseže
zgornjo skrajno lego, začne z običajnim
načinom delovanja in začne slediti krmilnemu
signalu Y.
* 5s = PONASTAVITEV (RESET)
** LED-dioda: zelena (LED: green)
Ročna zaustavitev ❹
OPOMBA:
Pri uporabi ročnega krmiljenja krmilni in povratni
signal nista pravilna, dokler pogon ne doseže svoje
končne lege.
* STANJE PRIPRAVLJENOSTI−
VKLOP (STAND BY−ON)
** STANJE PRIPRAVLJENOSTI−
IZKLOP (STAND BY−OFF)
*** LED-dioda: rdeča (LED: red)
Nastavitve DIP-stikal ❺
Mostič ①: U/I – izbirno stikalo za tip
vhodnega impulza
DIP-stikala
Tovarniške nastavitve:
VSA stikala so v položaju IZKLOP (OFF).
OPOMBA:
Dopustne so vse kombinacije DIP-stikal. Vse
izbrane funkcije so dodane ena za drugo.
SW 1: ni v uporabi
SW 2: O/2 – izbirno stikalo za razpon
vhodnega signala ②
SW 3: D/I – izbirno stikalo za direktno
ali inverzno delovanje ③
SW 4: Hitro/počasi: Izbirno stikalo za
hitrost ④
SW 5: ni v uporabi
SW 6: ni v uporabi
SW 7: LOG/MDF – Logaritmična ali
spremenjena karakteristika pretoka ❻
SW 8: ni v uporabi
Kontrolna lučka LED ❼
Zelena – inicializacija (PONASTAVITEV), položaj
nastavljene vrednosti, kontrolna lučka prehodov
Rdeča – sporoča STANJE PRIPRAVLJENOSTI in
prisotnost napake
Zelena:
• utripajoča luč (enkrat na 6 sekund) ②
– pogon je dosegel nastavljeno vrednost v
skladu s signalom Y
• ne sveti
– ni delovanja ali ni napajanja
• utripajoča lučka (~ 1 Hz) ③
– v teku je ponastavitev.
Rdeča:
• ne sveti
– ni delovanja ali ni napajanja
• stalno sveti ④
– prišlo je do napake
• utripajoča lučka (~ 2 Hz) ①
– STANJE PRIPRAVLJENOSTI
– prenizka napajalna napetost
– prvotno nastavljeni čas je prekratek zaradi
prekratko nastavljenega hoda ventila
– napaka med ponastavitvijo.
Demontaža ❽
Dimenzije ➒

© Danfoss | 2016.10 | 19
VI.A7.D3.7N
AME 435 QM
HRVATSKI
Sigurnosna napomena
Kako biste izbjegli ozljede i materijalne
štete, prije ugradnje i pokretanja
svakako morate pozorno pročitati i
poštovati ove upute.
Potrebne radove ugradnje, pokretanja i
održavanja moraju obaviti samo kvalificirane,
obučene i ovlaštene osobe.
Pridržavajte se uputa proizvođača ili upravitelja
sustava.
Ne skidajte poklopacdok se napajanje
potpunoneprekine.
Uputa o odlaganju
Ovaj bi proizvod prije recikliranja ili
odlaganja trebalo demontirati, a
njegovedijelovepo mogućnosti
razvrstatiu skupine.
Uvijek poštujte lokalne zakone o odlaganju.
Postavljanje i ugradnja ❶
Ožičenje ❷
Nedodirujtetiskanupločicu!
Prije spajanja pogona na električnu
mrežu isključite vod zanapajanje!
Smrtonosannapon!
Pogon spojite premadijagramuožičenja.
Funkcije dostupne preko poklopca
RESET (Poništavanje) ❸
Držite li 5 sekundi pritisnut gumb STAND BY/
RESET, pogon ventila pokrenut će postupak
podešavanja hoda kako bi se prilagodio hodu
ventila na koji je priključen.
Postupak počinje izvlačenjem osovine.
Kada se utvrdi maksimalna sila, pogon okreće
smjer dok se ne utvrdi maksimalna sila u
suprotnom smjeru.
Tijekom kalibracije dvobojni pokazivač trepti
zeleno svake sekunde. Kada dođe u krajnji gornji
položaj, pogon prelazi u uobičajeni način rada i
počinje registrirati regulacijski signal Y.
* 5 s = (RESET)
** LED: zelena (LED: green)
Ručno upravljanje❹
NAPOMENA:
Upotrijebite li ručno upravljanje, regulacijski i
povratni signal neće biti ispravni dok pogon ne
dođe u krajnji položaj.
* STAND BY−uklj. (STAND BY−ON)
** STAND BY−isklj. (STAND BY−OFF)
*** LED: crvena (LED: red)
Položaji mikroprekidača ❺
Premosnik ①: U/I – Birač vrste ulaznog
signala
Mikroprekidači
Tvorničko podešenje:
SVI su prekidači u položaju OFF!
NAPOMENA:
Dopuštene su sve kombinacije mikroprekidača. Sve
odabrane funkcije dodaju se redom.
PR 1: Ne upotrebljava se
PR 2: 0/2 – Birač raspona ulaznog signala ②
PR 3: D/I – Birač direktnog ili inverznog
pogona ③
PR 4: Brzo/sporo: birač brzine ④
PR 5: Ne upotrebljava se
PR 6: Ne upotrebljava se
PR 7: LOG/MDF – logaritamska ili izmijenjena
karakteristika protoka ❻
PR 8: Ne upotrebljava se
LED pokazivača rada ❼
Zeleno – inicijaliziranje (RESET), položaj
podešenja, pokazivač prijelaza
Crveno – označava načine rada STAND BY
i neispravnost
Zeleno:
• Trepti (svakih 6 s) ②
– pogon je došao u položaj podešenja prema
signalu Y
• Ne svijetli
– ne radi ili nema napajanja
• Trepti (~ 1 Hz) ③
– samopodešavanje
Crveno:
• Ne svijetli
– ne radi ili nema napajanja
• Svijetli ④
– pojavila se neispravnost
• Trepti (2 Hz) ①
– STAND BY
– slabo napajanje
– prvobitno vrijeme samopodešavanja
prekratko je zbog prekratkih hodova
ventila
– neispravnost tijekom samokalibriranja
Demontiranje ❽
Dimenzije ➒

20 | © Danfoss | 2016.10
VI.A7.D3.7N
AME 435 QM
한국어
안전 정보
인체 부상과 장치의 손상을 방지하기
위해, 조립 및 시운전 전에 반드시 이
지침을 자세히 읽고 따라야 합니다.
필요한 조립, 시동 및 유지보수 작업은 훈련을
받은 유자격 공인 인력만 실시해야 합니다.
시스템 제조업체 또는 시스템 운영자의 지침을
준수하십시오.
전원 공급장치를 완전히 끌 때까지
커버를 분리하지 마십시오.
폐기 지침
이 제품을 분해할 때는 재활용 또는
폐기 등 최대한 다양한 그룹으로
구성품을 구분해야 합니다.
현지 폐기 규정을 항상 따르십시오.
장착 및 설치 ❶
배선 ❷
PCB의 어떤 부분도 만지지
마십시오!
구동기를 배선하기 전에 전원을
끄십시오! 치사 전압!
배선도에 따라 구동기를 배선하십시오.
커버에서 사용할 수 있는 기능
리셋 ❸
STAND BY/RESET 버튼을 5초 동안 누르면,
구동기가 셀프 스트로킹 절차를 시작하여
연결된 밸브의 스트로크를 조정합니다.
스템이 신장되면서 절차가 시작됩니다.
최대 작용력이 감지되면, 반대 방향의 최대
작용력이 감지될 때까지 구동기가 역방향으로
작동합니다.
보정 중에는 2색LED가1초에 한 번씩 녹색으로
점멸합니다. 상부 끝 위치에 도달하면, 구동기가
정상 모드로 들어가며 Y 제어 신호를 포착하기
시작합니다.
* 5초= 리셋 (RESET)
** LED: 녹색 (LED: green)
수동 조작 ❹
참고:
수동 조작을 사용하면, 구동기가 끝 위치에
도달할 때까지 제어 및 반환 신호가 올바르지
않습니다.
* 대기−켜짐 (STAND BY−ON)
** 대기−꺼짐 (STAND BY−OFF)
*** LED: 빨간색 (LED: red)
DIP 스위치 설정 ❺
점퍼 ①: U/I - 입력 신호 유형 선택기
DIP 스위치
출고시 설정:
모든 스위치가 꺼짐 상태입니다!
참고:
DIP 스위치의 모든 조합이 허용됩니다. 선택한
모든 기능이 차례로 추가됩니다.
SW 1: 사용 안 함
SW 2: 0/2 - 입력 신호 범위 선택기 ②
SW 3: D/I - 정방향 또는 역방향 작동 선택기 ③
SW 4: 빠르게/느리게: 속도 선택기 ④
SW 5: 사용 안 함
SW 6: 사용 안 함
SW 7: LOG/MDF - 로그 또는 수정된 유량
특성 ❻
SW 8: 사용 안 함
LED 기능 표시등 ❼
녹색 – 초기화(리셋), 설정점 위치, 이행 표시등
빨간색 - 대기 또는 장애 모드 알림.
녹색:
• 점멸(6초에 한 번) ②
- Y 신호에 따라 구동기가 설정점에 도달함
• 꺼짐
- 작동 안 됨 또는 전원 공급 안 됨
• 점멸(~1Hz) ③
- 자동 조정 모드.
빨간색:
• 꺼짐
- 작동 안 됨 또는 전원 공급 안 됨
• 계속 켜짐 ④
- 장애 상황 발생
• 점멸(2Hz) ①
- 대기
- 전원 공급 매우 부족
- 너무 짧은 밸브 스트로크 때문에 초기
자동 조정 시간이 너무 짧음
- 자동 보정 중 장애 발생
분리 ❽
외형도 ➒
