Dantherm CDP 50 User manual

CDP/CDP-T 40-50-70
EN
DE
FR
IT
PT
RU
DA
сушитель - Руководство по техническому обслуживанию
Augter - Servicemanual
Dehumidier - Service Manual
Desumidicador- Manual de manutenção
Deumidicatore - Manuale di servizio
Déshumidicateur - Manuel d’entretien
Entfeuchter - Servicehandbuch
Page 1Seite 55
Page 100Pagina 145Página 191страница 237Side 282
03.02.2017

Declaration of Conformity
Dehumidication
Dantherm Air Handling A/S
Marienlystvej 65
DK - 7800 Skive
Tel.: [phone]
Fax: [phone]
Declaration of following product:
Product name: CDP 40, CDP 40T, CDP 50, CDP 50T, CDP 70 & CDP 70T
Product no.: 351510, 351516, 351511, 351517, 351512 & 351518
The product is in conformity with the following directives:
2006/42/EC Machinery Directive
2014/35/EU Low Voltage Directive
2014/30/EU EMC Directive
2014/53/EU R&TTE Directive
2014/68/EU Pressure Equipment Directive
2009/105/EC Simple Pressure Vessels Directive
2011/65/EU RoHS Directive
- and is manufactured in conformity with the following harmonised standards:
DS/EN ISO 12100-1:2011 Safety of machinery - General principles for design
EN 60 335-1:2012 Household and similar electrical appliances - Safety - Part 1:
EN 60 335-2-40:2003 Household and similar electrical appliances - Safety - Part 2-40
DS/EN 61000-3-2:2014 Electromagnetic compatibility (EMC) - Part 3
DS/EN 61000-3-3:2013 Electromagnetic compatibility (EMC) - Part 3
DS/EN 61000-6-2:2005 Electromagnetic compatibility (EMC) - Part 6
DS/EN 61000-6-3:2007 Electromagnetic compatibility (EMC) - Part 6
DS/EN 60730-1:2012 Automatic electrical controls for household and similar use - Part 1
DS/EN 55014-1:2007 Electromagnetic compatibility - Requirements for household appliances - Part 1
DS/EN 55014-2:2015 Electromagnetic compatibility - Requirements for household appliances - Part 2
DS/EN 301489-1 ElectroMagnetic Compatibility (EMC) standard for radio equipment and services; Part 1
DS/EN 301489-3 ElectroMagnetic Compatibility (EMC) standard for radio equipment and services; Part 3
Skive, 24/10-2016
Jesper Holm Thorstensen
Managing director
JeJe
Je
Je
Je
Je
Je
Je
Je
Je
Je
Je
Je
Je
sp
sp
sp
er Holm
Th
Th
orstensen
Managing director
Product manager
Pr
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
uc
uc
uc
uc
uc
uc
uc
uc
uc
uc
uc
uc
uc
uc
uc
uc
uc
uc
uc
uc
uc
uc
uc
uc
uc
uc
t manager
EN

Konformitätserklärung
Entfeuchtung
Dantherm Air Handling A/S
Marienlystvej 65
DK-7800 Skive
Tel.: [phone]
Fax: [phone]
Konformitätserklärung für folgendes Produkt:
Produktname: CDP 40, CDP 40T, CDP 50, CDP 50T, CDP 70 und CDP 70T
Produktnummer: 351510, 351516, 351511, 351517, 351512 und 351518
Das Produkt stimmt mit folgenden Richtlinien überein:
2006/42/EG Maschinenrichtlinie
2014/35/EU Niederspannungsrichtlinie
2014/30/EU EMV-Richtlinie
2014/53/EU R&TTE-Richtlinie
2014/68/EU Druckgeräterichtlinie
2009/105/EG Richtlinie über einfache Druckbehälter
2011/65/EU RoHS-Richtlinie
- und wurde gemäß den folgenden harmonisierten Normen hergestellt:
DS/EN ISO 12100-1:2011 Sicherheit von Maschinen – Allgemeine Gestaltungsleitsätze
EN 60335-1:2012 Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke – Teil 1
EN 60335-2-40:2003 Sicherheit elektrischer Geräte für den Hausgebrauch und ähnliche Zwecke – Teil 2–40
DS/EN 61000-3-2:2014 Elektromagnetische Verträglichkeit (EMV) – Teil 3
DS/EN 61000-3-3:2013 Elektromagnetische Verträglichkeit (EMV) – Teil 3
DS/EN 61000-6-2:2005 Elektromagnetische Verträglichkeit (EMV) – Teil 6
DS/EN 61000-6-3:2007 Elektromagnetische Verträglichkeit (EMV) – Teil 6
DS/EN 60730-1:2012 Automatische elektrische Regel- und Steuergeräte für den Hausgebrauch und ähnliche
Anwendungen – Teil 1
DS/EN 55014-1:2007 Elektromagnetische Verträglichkeit – Anforderungen an Haushaltgeräte, Elektrowerkzeuge
und ähnliche Elektrogeräte – Teil 1
DS/EN 55014-2:2015 Elektromagnetische Verträglichkeit – Anforderungen an Haushaltgeräte, Elektrowerkzeuge
und ähnliche Elektrogeräte – Teil 2
DS/EN 301489-1 Elektromagnetische Verträglichkeit (EMV) für Funkeinrichtungen und -dienste – Teil 1
DS/EN 301489-3 Elektromagnetische Verträglichkeit (EMV) für Funkeinrichtungen und -dienste – Teil 3
Skive, 24.10.2016
Jesper Holm Thorstensen
Geschäftsführer
JeJe
Je
Je
Je
Je
Je
Je
Je
Je
Je
Je
Je
Je
sp
sp
sp
er Holm
Th
Th
orstensen
Geschäftsführer
Produktmanager
Pr
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
uk
uk
uk
uk
uk
uk
uk
uk
uk
uk
uk
uk
uk
uk
uk
uk
uk
uk
uk
uk
uk
uk
uk
uk
uk
uk
uk
uk
uk
uk
tmanager
DE

Déclaration de conformité
Déshumidication
Dantherm Air HandlingA/S
Marienlystvej65
DK - 7800Skive
Tél.: +4596143700
Fax: +4596143800
Déclaration relative au produit suivant:
Nom du produit: CDP40, CDP40T, CDP50, CDP50T, CDP70 et CDP70T
Référence du produit: 351510, 351516, 351511, 351517, 351512 & 351518
Le produit est conforme aux directives suivantes:
2006/42/EC Directive Machines
2014/35/EU Directive Basse tension
2014/30/EU Directive CEM
2014/53/EU R&TTE Directive
2014/68/EU Directive Équipements sous pression
2009/105/EU Directive Récipients à pression simples
2011/65/EU Directive RoHS
Le produit est également fabriqué conformément aux normes harmonisées suivantes:
DS/EN ISO12100-1:2011 Sécurité des machines - Notions fondamentales, principes généraux de conception
EN60 335-1:2012 Appareils électrodomestiques et analogues - Sécurité - Partie1:
EN60 335-2-40:2003 Appareils électrodomestiques et analogues - Sécurité - Partie2 à40
DS/EN 61000-3-2:2014 Compatibilité électromagnétique (CEM) - Partie3
DS/EN 61000-3-3:2013 Compatibilité électromagnétique (CEM) - Partie3
DS/EN 61000-6-2:2005 Compatibilité électromagnétique (CEM) - Partie6
DS/EN 61000-6-3:2007 Compatibilité électromagnétique (CEM) - Partie6
DS/EN 60730-1:2012 Dispositifs de commande électriques automatiques pour usages domestiques et similaires - Partie1
DS/EN 55014-1:2007 Compatibilité électromagnétique - Exigences pour les appareils électrodomestiques - Partie1
DS/EN 55014-2:2015 Compatibilité électromagnétique - Exigences pour les appareils électrodomestiques - Partie2
DS/EN 301489-1 Norme de compatibilité électromagnétique (CEM) pour les équipements et services hertziens; partie1
DS/EN 301489-3 Norme de compatibilité électromagnétique (CEM) pour les équipements et services hertziens; partie3
Skive, 24/10/2016
Jesper Holm Thorstensen
Directeur général
Je
JeJe
Je
Je
Je
Je
Je
Je
Je
Je
Je
Je
Je
Je
Je
sp
sp
sp
er Holm
Th
Th
orstensen
Directeur général
Responsable de produit
Resp
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
sa
sa
sa
sa
sa
sa
sa
sa
sa
sa
sa
sa
sa
sa
sa
sa
sa
sa
sa
sa
sa
sa
sa
sa
sa
sa
sa
sa
sa
sa
sa
sa
sa
sa
sa
sa
sa
sa
sa
sa
sa
sa
sa
sa
sa
sa
sa
sa
sa
sa
sa
sa
sa
sa
sa
sa
sa
sa
sa
sa
sa
sa
sa
sa
sa
sa
sa
sa
ble
de
de
de
de
de
de
de
de
de
de
de
produit
FR

Dichiarazione di conformità CE
Deumidicazione
Dantherm Air Handling A/S
Marienlystvej 65
DK - 7800 Skive
Tel.: [phone]
Fax: [phone]
Dichiarazione relativa al seguente prodotto:
Nome del prodotto: CDP 40, CDP 40T, CDP 50, CDP 50T, CDP 70 & CDP 70T
Codice del prodotto: 351510, 351516, 351511, 351517, 351512 & 351518
Il prodotto è conforme alle seguenti direttive:
2006/42/CE Direttiva Macchine
2014/35/UE Direttiva Bassa Tensione
2014/30/UE Direttiva EMC
2014/53/UE Direttiva Apparecchiature radio (RED)
2014/68/UE Direttiva Attrezzature a pressione
2009/105/CE Direttiva Recipienti semplici a pressione
2011/65/UE Direttiva Sostanze pericolose nelle apparecchiature elettriche (RoHS)
- ed è fabbricato in conformità con le seguenti norme armonizzate:
EN ISO 12100-1:2011 Sicurezza del macchinario - Principi generali di progettazione
EN 60 335-1:2012 Sicurezza degli apparecchi elettrici d'uso domestico e similare - Parte 1:
EN 60 335-2-40:2003 Sicurezza degli apparecchi elettrici d'uso domestico e similare - Parte 2-40
EN 61000-3-2:2014 Compatibilità elettromagnetica (EMC) - Parte 3
EN 61000-3-3:2013 Compatibilità elettromagnetica (EMC) - Parte 3
EN 61000-6-2:2005 Compatibilità elettromagnetica (EMC) - Parte 6
EN 61000-6-3:2007 Compatibilità elettromagnetica (EMC) - Parte 6
EN 60730-1:2012 Dispositivi elettrici automatici di comando per uso domestico e similare - Parte 1
EN 55014-1:2007 Compatibilità elettromagnetica. Prescrizioni per gli elettrodomestici, gli utensili elettrici e gli
apparecchi similari - Parte 1
EN 55014-2:2015 Compatibilità elettromagnetica. Prescrizioni per gli elettrodomestici, gli utensili elettrici e gli
apparecchi similari - Parte 2
EN 301489-1 Compatibilità elettromagnetica (EMC) standard per apparecchiature e servizi radio; Parte 1
EN 301489-3 Compatibilità elettromagnetica (EMC) standard per apparecchiature e servizi radio; Parte 3
Skive, 24/10/2016
Jesper Holm Thorstensen
Amministratore delegato
JeJe
Je
Je
Je
Je
Je
Je
Je
Je
Je
Je
Je
Je
sp
sp
sp
er Holm
Th
Th
orstensen
Amministratore delegato
Responsabile prodotto
Resp
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
on
sa
sa
sa
sa
sa
sa
sa
sa
sa
sa
sa
sa
sa
sa
sa
sa
bile prodotto
IT

Declaração de conformidade
Desumidicação
Dantherm Air Handling A/S
Marienlystvej 65
DK - 7800 Skive
Tel.: [phone]
Fax: [phone]
Declaração do seguinte produto:
Nome do produto: CDP 40, CDP 40T, CDP 50, CDP 50T, CDP 70 e CDP 70T
Referência do produto: 351510, 351516, 351511, 351517, 351512 e 351518
O produto está em conformidade com as seguintes diretivas:
2006/42/CE Diretiva relativa às máquinas
2014/35/UE Diretiva relativa à baixa tensão
2014/30/UE Diretiva relativa à compatibilidade eletromagnética
2014/53/UE Diretiva relativa aos equipamentos de rádio e equipamentos terminais de telecomuni-
cações
2014/68/UE Diretiva relativa aos equipamentos sob pressão
2009/105/CE Diretiva relativa aos recipientes sob pressão simples
2011/65/UE Diretiva relativa à restrição do uso de determinadas substâncias perigosas em equipamen-
tos elétricos e eletrónicos
- e é fabricado em conformidade com as seguintes normas harmonizadas:
DS/EN ISO 12100-1:2011 Segurança de máquinas – Princípios gerais de conceção
EN 60 335-1:2012 Aparelhos eletrodomésticos e análogos – Segurança – Parte 1:
EN 60 335-2-40:2003 Aparelhos eletrodomésticos e análogos – Segurança – Parte 2-40
DS/EN 61000-3-2:2014 Compatibilidade eletromagnética (CEM) – Parte 3
DS/EN 61000-3-3:2013 Compatibilidade eletromagnética (CEM) – Parte 3
DS/EN 61000-6-2:2005 Compatibilidade eletromagnética (CEM) – Parte 6
DS/EN 61000-6-3:2007 Compatibilidade eletromagnética (CEM) – Parte 6
DS/EN 60730-1:2012 Dispositivos automáticos de comando elétrico para uso doméstico e análogo – Parte 1
DS/EN 55014-1:2007 Compatibilidade eletromagnética – Requisitos para aparelhos eletrodomésticos – Parte 1
DS/EN 55014-2:2015 Compatibilidade eletromagnética – Requisitos para aparelhos eletrodomésticos – Parte 2
DS/EN 301489-1 Norma de compatibilidade eletromagnética (CEM) para serviços e equipamento de rádio –
Parte 1
DS/EN 301489-3 Norma de compatibilidade eletromagnética (CEM) para serviços e equipamento de rádio –
Parte 3
Skive, 24/10-2016
Jesper Holm Thorstensen
Diretor-Geral
JeJe
Je
Je
Je
Je
Je
Je
Je
Je
Je
Je
Je
Je
sp
sp
sp
er Holm
Th
Th
orstensen
Diretor-Geral
Diretor-Geral
Gestor de produto
Ge
st
st
st
st
st
st
st
st
st
st
st
st
st
st
st
st
st
st
st
st
st
st
st
st
st
st
st
st
st
st
st
st
st
st
st
st
st
st
st
or
or
or
or
or
or
or
or
or
or
or
or
or
or
or
or
or
or
or
or
or
or
or
or
or
or
or
or
or
or
or
or
or
or
or
or
or
or
or
or
or
or
or
or
or
or
or
or
or
or
or
or
or
or
or
or
or
or
or
or
or
or
or
or
or
or
or
or
or
or
or
or
or
or
or
or
de pr
od
od
od
od
od
od
od
od
uto
PT

Декларация соответствия
сушка воздуха
Dantherm Air Handling A/S
Marienlystvej 65
DK - 7800 Skive
Тел.: [phone]
Факс: [phone]
Декларация следующей продукции:
Наименование продукции: CDP 40, CDP 40T, CDP 50, CDP 50T, CDP 70 & CDP 70T
Номер продукции: 351510, 351516, 351511, 351517, 351512 & 351518
Продукция соответствует требованиям следующих директив:
2006/42/EC Безопасность машин и оборудования
2014/35/EU Низковольтное оборудование
2014/30/EU Электромагнитная совместимость
2014/53/EU Радиооборудование
2014/68/EU Оборудование, работающее под давлением
2009/105/EC Простые сосуды под давлением
2011/65/EU Об ограничении использования некоторых вредных веществ в электрическом и
электронном оборудовании
- и производится в соответствии со следующими едиными стандартами:
DS/EN ISO 12100-1:2011 Безопасность машин и оборудования - Общие принципы конструирования
EN 60 335-1:2012 Электрическое оборудование бытового назначения - Безопасность - Часть 1:
EN 60 335-2-40:2003 Электрическое оборудование бытового назначения - Безопасность - Часть 2-40
DS/EN 61000-3-2:2014 Электромагнитная совместимость (EMC) - Часть 3
DS/EN 61000-3-3:2013 Электромагнитная совместимость (EMC) - Часть 3
DS/EN 61000-6-2:2005 Электромагнитная совместимость (EMC) - Часть 6
DS/EN 61000-6-3:2007 Электромагнитная совместимость (EMC) - Часть 6
DS/EN 60730-1:2012 Автоматические регуляторы бытового назначения - Часть 1
DS/EN 55014-1:2007 Электромагнитная совместимость – Требования к электрическому оборудованию
бытового назначения - Часть 1
DS/EN 55014-2:2015 Электромагнитная совместимость – Требования к электрическому оборудованию
бытового назначения - Часть 2
DS/EN 301489-1 Стандарт электромагнитной совместимости радиооборудования и радиослужб: Часть 1
DS/EN 301489-3 Стандарт электромагнитной совместимости радиооборудования и радиослужб: Часть 3
Skive, 24/10-2016
Jesper Holm Thorstensen
Управляющий директор
JeJe
Je
Je
Je
Je
Je
Je
Je
Je
Je
Je
Je
Je
sp
sp
sp
er Holm
Th
Th
orstensen
Управляющий директор
Менеджер по продукции
Ме
МеМеМе
Ме
Ме
не
дж
дж
дж
дж
дж
дж
дж
дж
дж
дж
дж
дж
дж
дж
дж
дж
дж
дж
дж
дж
дж
дж
дж
дж
дж
дж
дж
дж
дж
дж
дж
дж
дж
дж
дж
дж
дж
дж
дж
дж
дж
дж
дж
дж
дж
дж
дж
дж
дж
ер
ер
ер
ер
ер
ер
ер
ер
ер
ер
ер
ер
ер
ер
ер
ер
ер
ер
ер
ер
ер
ер
ер
ер
ер
ер
ер
ер
ер
ер
ер
ер
ер
ер
ер
ер
ер
ер
ер
ер
ер
ер
ер
ер
ер
ер
ер
ер
ер
ер
ер
ер
ер
ер
ер
ер
ер
ер
ер
ер
ер
ер
ер
ер
ер
ер
ер
ер
ер
по продукции
RU

Overensstemmelseserklæring
Augtning
Dantherm Air Handling A/S
Marienlystvej 65
DK - 7800 Skive
Tlf.: [phone]
Fax: [phone]
Erklæring vedr. følgende produkt:
Produktnavn: CDP 40, CDP 40T, CDP 50, CDP 50T, CDP 70 og CDP 70T
Produktnr.: 351510, 351516, 351511, 351517, 351512 & 351518
Produktet er i overensstemmelse med følgende direktiver:
2006/42/EF Maskindirektivet
2014/35/EU Lavspændingsdirektivet
2014/30/EU EMC-direktivet
2014/53/EU R&TTE-direktivet
2014/68/EU Direktiv om trykbærende udstyr
2009/105/EF Direktiv om simple trykbeholdere
2011/65/EU RoHS-direktivet
- og er fremstillet i overensstemmelse med følgende harmoniserede standarder:
DS/EN ISO 12100-1:2011 Maskinsikkerhed - Generelle principper for konstruktion
EN 60 335-1:2012 Husholdningsapparater og lignende elektriske apparater - Sikkerhed - Del 1:
EN 60 335-2-40:2003 Husholdningsapparater og lignende elektriske apparater - Sikkerhed - Del 2-40
DS/EN 61000-3-2:2014 Elektromagnetisk kompatibilitet (EMC) - Del 3
DS/EN 61000-3-3:2013 Elektromagnetisk kompatibilitet (EMC) - Del 3
DS/EN 61000-6-2:2005 Elektromagnetisk kompatibilitet (EMC) - Del 6
DS/EN 61000-6-3:2007 Elektromagnetisk kompatibilitet (EMC) - Del 6
DS/EN 60730-1:2012 Automatiske elektriske styringer til husholdninger og lignende anvendelser - Del 1
DS/EN 55014-1:2007 Elektromagnetisk kompatibilitet - Krav til husholdningsapparater - Del 1
DS/EN 55014-2:2015 Elektromagnetisk kompatibilitet - Krav til husholdningsapparater - Del 2
DS/EN 301489-1 Elektromagnetisk kompatibilitet (EMC) standard for radioudstyr og serviceydelser; Del 1
DS/EN 301489-3 Elektromagnetisk kompatibilitet (EMC) standard for radioudstyr og serviceydelser; Del 3
Skive, 24/10-2016
Jesper Holm Thorstensen
Administrerende direktør
JeJe
Je
Je
Je
Je
Je
Je
Je
Je
Je
Je
Je
Je
sp
sp
sp
er Holm
Th
Th
orstensen
Administrerende direktør
Produktchef
Pr
Pr
Pr
Pr
Pr
Pr
Pr
Pr
Pr
Pr
Pr
Pr
Pr
Pr
Pr
Pr
Pr
Pr
Pr
Pr
Pr
Pr
Pr
Pr
Pr
Pr
Pr
Pr
Pr
Pr
Pr
Pr
Pr
Pr
Pr
Pr
Pr
Pr
Pr
Pr
Pr
Pr
Pr
Pr
Pr
Pr
Pr
Pr
Pr
Pr
Pr
Pr
Pr
Pr
Pr
Pr
Pr
Pr
Pr
Pr
Pr
Pr
Pr
Pr
Pr
Pr
Pr
Pr
Pr
Pr
Pr
Pr
PrPrPrPrPr
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
od
uktc
he
he
he
he
he
he
he
he
f
DA

9

10
EN
Warning It is the responsibility of the operator to read and understand this service manual and other
information provided and to use the correct operating procedure.
Read the entire manual before the initial start-up of the unit. It is important to know the correct
operating procedures for the unit and all safety precautions to prevent the possibility of
property damage and/or personal injury.
It is the responsibility of the installer to ensure the conformity of all, not supplied cables
towards national regulations.
Table of Contents This service manual covers the following topics:
Topic See page
Introduction 10
General information 11
Product and functional description 12
Dimensions 14
Cooling circuit 15
Mounting and installation instructions 17
Operation 22
Service guide 25
Fault nding guide and error messages 27
Service agreement 30
Accessories 31
Technical Data 47
Water Quality 48
Spare Parts list 49
RS-485 interface 51
Data log - USB 54
Main PCB and Wiring diagrams 327
Introduction

11
EN
Introduction This topic gives the general information about this service manual and about the
Dantherm CDP and the CDP-T dehumidier.
Manual, part no. Part number of this service manual is 094017.
Target group The target group for this service manual is the technicians who install and maintain the
CDP and CDP 40T-50T-70T dehumidier.
Copyright Copying of this service manual, or part of it, is forbidden without prior written permission from
Dantherm.
Reservations Dantherm reserves the right to make changes and improvements to the product and the
service manual at any time without prior notice or obligation.
Recycling The unit is designed to last for many years. When the time comes for the unit to be
recycled, it should be recycled according to national rules and procedures to protect the
environment.
The CDP dehumidiers contain R407C refrigerant and compressor oil.
The compressor must be returned to authorities for disposal according to local regulations.
General information

12
EN
Product and functional
description

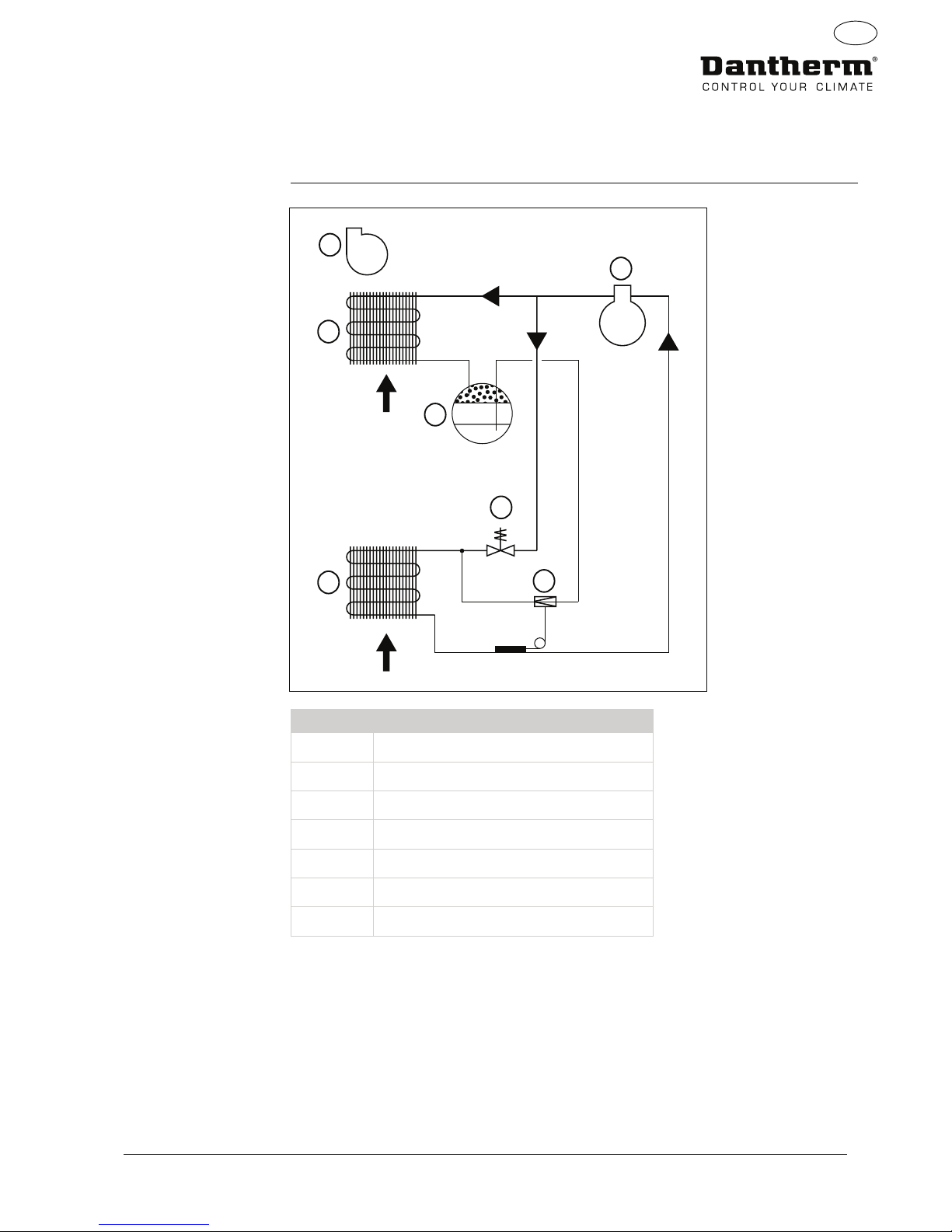

Illustration of the functional principle of the CDP 40-50-70
Functionality of the
dehumidier
CDP 40-50-70 and CDP 40T-50T-70T work in accordance with the condensation principle.
Humid air from the pool room is drawn into the unit by one or two fans.
When passing through the evaporator the air is cooled down to below dew point and water
vapour is condensed into water, which is drained.
The dry air is then passed through the condenser where it is heated and returned to the pool
room. As a result of the latent heat from the condensation process and the compressor energy
the return air temperature to the pool room is approx. 5ºC higher than the air from the pool
room.
Fan control When the dehumidier is started by the hygrostat, the fan(s) are activated at the same time as
the compressor.
CDP
CDP -T
Product and functional description

13
EN
Compressor control The number of compressor starts is limited by a 6 minutes timer, which starts when the
compressor is switched on.
The timer must have come to an end before the compressor can be switched on again.
Each time the unit has been switched o on the main switch, by the built-in hygrostat or by
an external hygrostat, it will take 30 seconds before the unit can be switched on again.
This is a safety feature protecting the compressor against overloading caused by too high
pressure in the cooling circuit at start up.
Defrosting This unit is equipped with an intelligent defrosting strategy.
The unit monitors the temperature of the evaporator, and when the temperature have been
below a certain temperature for a period of time, then the dehumidier will switch to active
defrosting, the fans will stop, and the magnetic valve will open.
The hot gas can now pass through the evaporator.
When the evaporator have the right temperature again the magnet valve will close and the
dehumidication will continue.
Safety circuit If the temperature in the dehumidier increases to a temperature of more than 55 °C (in case
of fan failure or room air temperature higher than 36 °C), the compressor stops automatically to
avoid damaging it. When the temperature allows for it the dehumidication will continue.
Product and functional description - continued

14
EN
CDP 40-50-70
CDP 40T-50T-70T

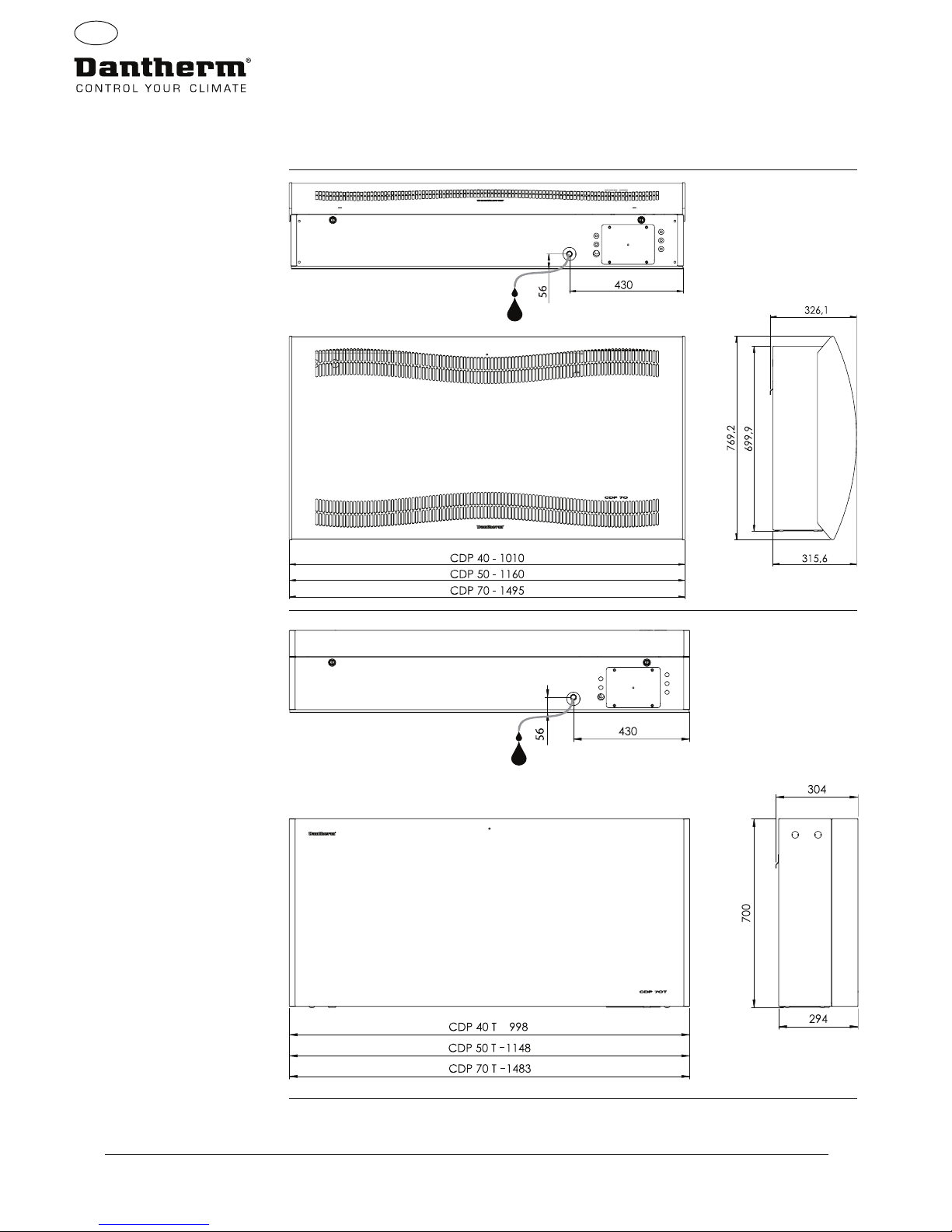

Dimensions

15
EN
Illustration
No. Description
1 Compressor
2 Evaporator
3 Air-cooled condenser
4 Thermostatic expansion valve
5 Receiver/liquid line drier
6 Solenoid valve for pressure equalization
7 Fan
Cooling Circuit CDP 40-50-70, CDP 40T-50T-70T
2
3
4
5
6
7
1

16
EN

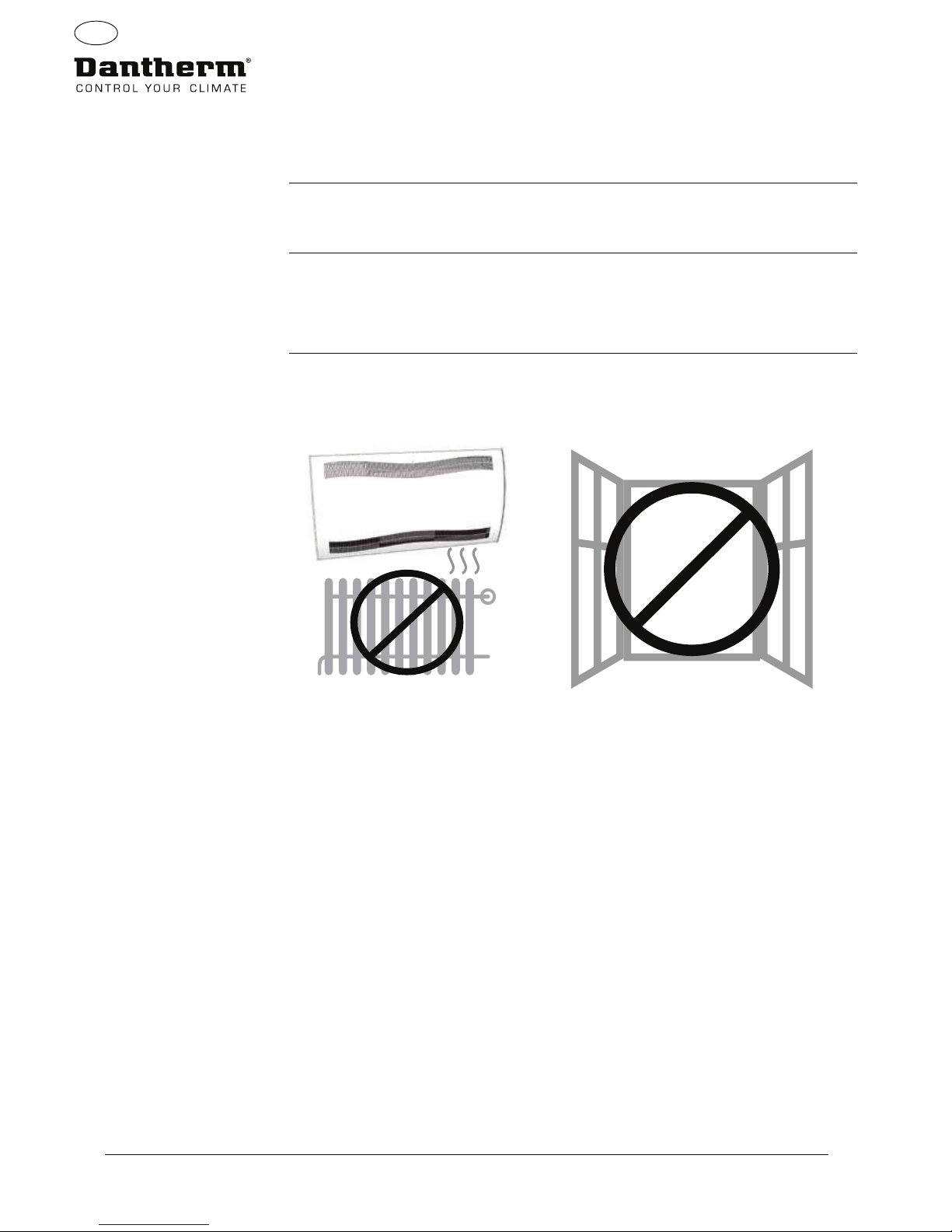

Introduction This section contains all necessary information for correct mounting of the dehumidier.
The electrical installation is described at the end of this section.
Important • Do not place the dehumidier close to a heating source, e.g. a radiator.
• Doors and windows must be kept closed when the dehumidier is in function.
• To make sure that the room air passes freely through the dehumidier, air inlet and air
outlet openings must be free.
Mounting and installation instructions

17
EN

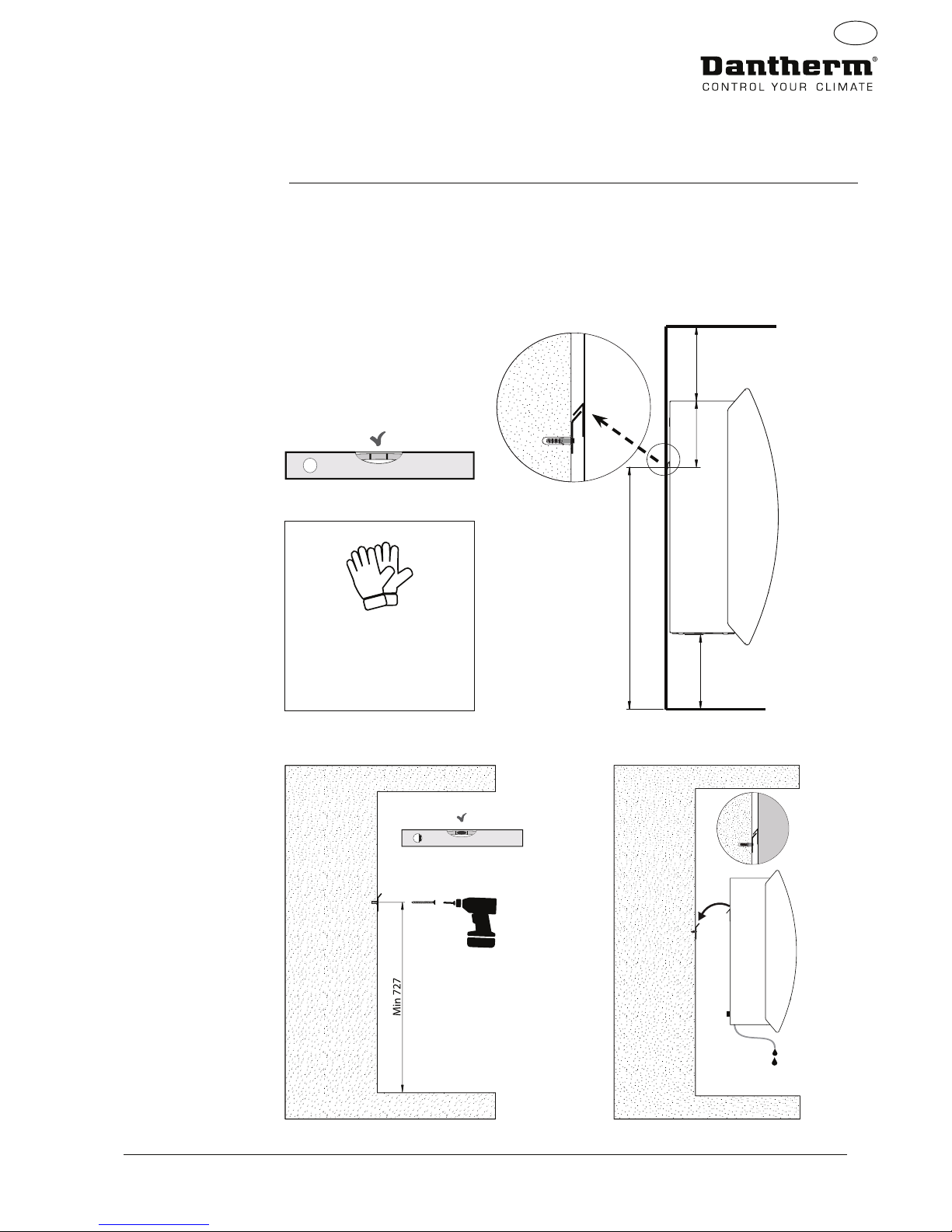

Mounting of CDP 40-50-70 Please follow this procedure to mount the CDP 40-50-70:
- Fix the wall suspension bar supplied with the unit to the wall.
It is important to x it horizontally to ensure correct condensate outlet.
- Hang the dehumidier on the wall suspension bar.
Recommended distance from dehumidier to:
Ceiling: min 225 mm
Floor: min 225 mm
Mounting and installation instructions CDP
1
2
When installing the CDP,
please wear gloves to
prevent the unit from
getting dirty.
Min. 225 Min. 225198
Min. 727
A

18
EN
CDP-40T-50T-70T

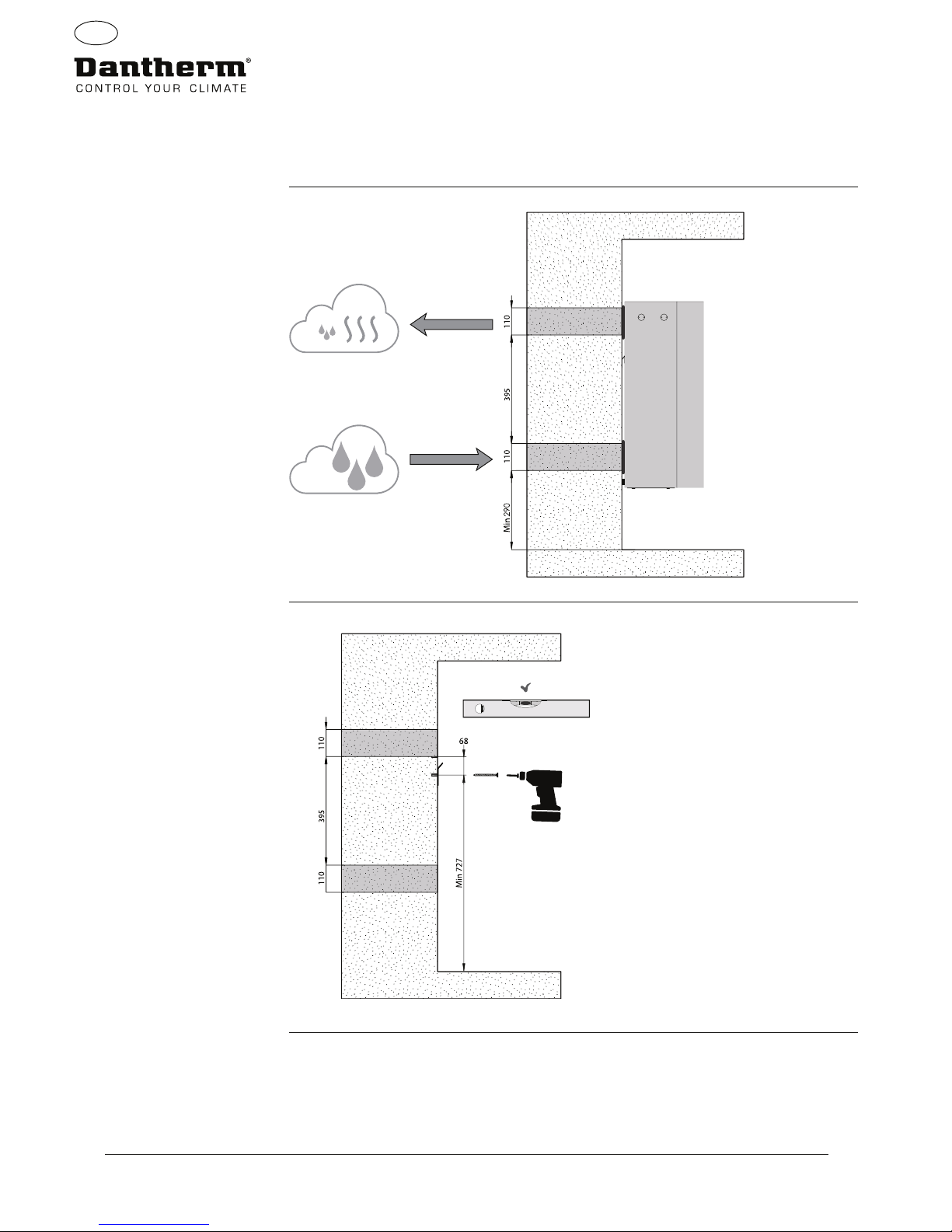

Mounting and installation instructions CDP-T
1

19
EN

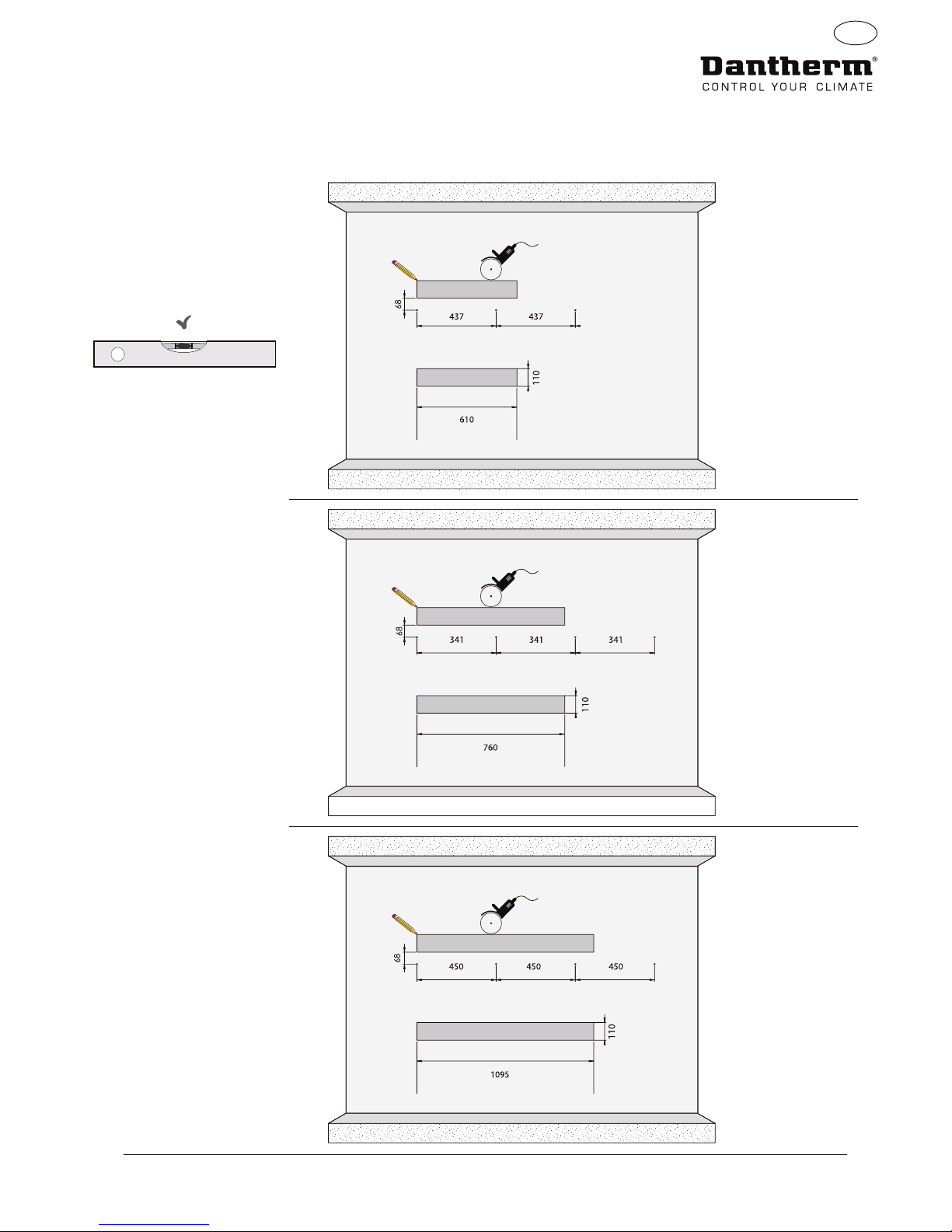

Mounting and installation instructions CDP-T Continued
CDP 40T
2a
CDP 50T
2b
CDP 70T
2c

20
EN
3
Mounting and installation instructions CDP-T Continued
