Dantherm CPD 75 MKII User manual

CDP 75 MKII/125 MKII/165
Service manual
Rev. 1.7

1
087762 • Version 1.7 • 03.06.2021
Emne/Topic/Thema/Chapitres/Тема
DA-Introduktion
4
Generelle oplysninger
5
Produkt- og funktionsbeskrivelse
6
Display
8
Hygrostat og ekstra styringsmuligheder
11
Montage- og installationsvejledning
13
Servicevejledning
17
Fejlfindingsvejledning
18
Teknisk information
19
Serviceaftale
20
EN-Introduction
21
General information
22
Product and functional description
23
Display
25
Hygrostat and other control options
11
Mounting and installation instructions
30
Service guide
34
Fault finding guide
35
Technical information
36
Service agreement
37
DE-Introduktion
38
Allgemeine Informationen
39
Produkt- und Funktionsbeschreibung
40
Display
42
Hygrostat und zusätzliche Steuerungsmöglichkeiten
11
Montage- und Installationsanleitung
47
Wartungsanleitung
51
Fehlersucheanleitung
52
Technische Informationen
53
Service-Vereinbarung
54
Fortsættes/continued overleaf/fortsetzt/Suite à la page suivante/Продолжение на след. стр./
continua alla pagina seguente
DA
EN
DE

2
Emne/Topic/Thema/Chapitres/Тема
FR-Introduction
55
Informations générales
56
Déscription du produit et de son fonctionnement
57
Afficheur
59
Hygrostat et autres possibilités de commande
11
Manuel de montage et d’installation
64
Manuel d’entretien
68
Localisation de défauts
69
Caractéristiques techniques
70
Contrat de service après vente
71
RU-Общая информация
72
Неисправности и способы их устранения
73
Принцип действия агрегата
75
Дисплей
77
Гигростат и oпциональные устройства управления
11
Монтаж
82
Техническое обслуживание
87
Неисправности и способы их устранения
88
Технические характеристики
89
Сервисное соглашение
90
IT-Introduzione
91
Informazioni generali
92
Descrizione prodotto e relative funzioni
93
Display
95
Igrostato e ulteriori opzioni di controllo
98
Istruzioni di montaggio e installazione
100
Guida alla manutenzione
104
Informazioni tecniche
106
Contratto di manutenzione/assistenza post-vendita
107
SE-Inledning
108
Generella upplysningar
109
Produkt- och funktionsbeskrivning
110
Display
112
Hygrostat och extra styringsmöjligheter
115
Montage- och installationsvägledning
117
Servicehandbok
121
Felsökningsvägledning
122
Teknisk information
123
Service
124
Fortsættes/continued overleaf/fortsetzt/Suite à la page suivante/Продолжение на след. стр.conti-
nua alla pagina seguente/
FR
RU
IT
SE

3
087762 • Version 1.7 • 03.06.2021
Emne/Topic/Thema/Chapitres/Тема
Data på vandvarmefladerne / Data for water heating coils / Daten des
Heizregisters / Données de la batterie eau chaude / Технические
характеристики калориферов горячей воды / Dati tecnici della batteria ad
acqua calda/ Data på vandvarmefladerne
125
Data på vandkølet kondensator / Data for water-cooled condenser / Daten
des wassergekühlten Verflüssigers / Caractéristiques techniques du con-
denseur á eau / Технические характеристики водоохлаждаемых
конденсаторов / Dati tecnici condensatore acqua fredda/ Data för vatten-
kyld kondensor
128
CDP 75 MK II Kølekredsløb/Cooling Circuit/Kältekreislauf/Circuit frigorif-
ique, Холодильный контур/Холодильный контур/Circuito frigorifero,
/Köldmediekretslopp
129
CDP 75 MK II med vandkølet kondensator / with water-cooled condenser /
mit wassergekühltem Verflüssiger / avec condenseur á eau / с
водоохлаждаемым конденсатором / con consendatore raffreddato ad ac-
qua/ med vattenkyld kondensor
131
CDP 125 MK II Kølekredsløb/Cooling Circuit/Kältekreislauf/Circuit frigorif-
ique/Холодильный контур/ Circuito frigorifero, /Köldmediekretslopp
133
CDP 125 MK II med vandkølet kondensator /with water-cooled condenser /
mit wassergekühltem Verflüssiger / avec condenseur á eau /
водоохлаждаемых конденсаторов / con consendatore raffreddato ad ac-
qua / med vattenkyld kondensor
135
CDP 165 MK II Kølekredsløb/Cooling Circuit/Kältekreislauf/Circuit frigorif-
ique/ Холодильный контур/ Circuito frigorifero, / Köldmediekretslopp
137
CDP 165 MK II med vandkølet kondensator /with water-cooled condenser /
mit wassergekühltem Verflüssiger / avec condenseur á eau /
водоохлаждаемых конденсаторов / con consendatore raffreddato ad ac-
qua/ med vattenkyld kondensor
139
CDP 75 MK II Eldiagram/Wiring diagram/Schaltplan/Schéma électrique,
Схема соединений/Schema elettrico, / Elschema
141
CDP 125 MK II Eldiagram/Wiring diagram/Schaltplan/Schéma électrique,
Схема соединений/Schema elettrico, / Elschema
142
CDP 125 MK II & CDP 165 Eldiagram/Wiring diagram/Schaltplan/Schéma
électrique, Схема соединений/Schema elettrico, / Elschema
143
Ordforklaring/Legend/Legende/Légende/Легендa/Legenda/ Ordförklaring
145
CDP 75 MK II Reservedele/Spare parts/Ersatzteile/Pièces de
rechange/Запасные части/Parti di ricambio, / Reservedelar
146
CDP 125 MK II Reservedele/Spare parts/Ersatzteile/Pièces de
rechange/Запасные части/Parti di ricambio, / Reservedelar
155
CDP 165 Reservedele/Spare parts/Ersatzteile/Pièces de rechange/
Запасные части/Parti di ricambio, / Reservedelar
182

4
DA-Introduktion
Overblik
Advarsel
Det er operatørens ansvar at læse og forstå denne servicemanual og øvrige informatio-
ner samt at anvende den korrekte drifts- og vedligeholdelsesprocedure.
Læs hele manualen, inden aggregatet startes første gang. Det er vigtigt at kende den
korrekte driftsprocedure for aggregatet og alle sikkerhedsforanstaltningerne for at
undgå mulig skade på materiel og/eller mandskab.
Apparatet må ikke være tilgængeligt for offentlig adgang. Det skal installeres enten i et
separat maskinrum / teknik rum eller lignende, eller installeres i en højde af mindst 2,5
meter over jorden.
Indhold
Denne servicemanual dækker følgende emner:
Emne
Se side
DA-Introduktion
4
Generelle oplysninger
5
Produkt- og funktionsbeskrivelse
6
Display
8
Hygrostat og ekstra styringsmuligheder
11
Montage- og installationsvejledning
13
Servicevejledning
17
Fejlfindingsvejledning
18
Teknisk information
19
Serviceaftale
20

5
087762 • Version 1.7 • 03.06.2021
Generelle oplysninger
Introduktion
Dette afsnit giver dig generel information omkring aggregatet og denne servicemanual.
Manualens vare-
nummer
Denne servicemanual har varenummer 087762.
Målgruppe
Servicemanualens målgruppe er de teknikere, der installerer aggregatet samt foretager
forebyggende vedligeholdelse og udskifter dele ved fejl.
Servicemanualen er målrettet brugerne, samt de teknikere der udfører forebyggende
vedligeholdelse og reparationer.
Dette apparat kan anvendes af børn fra 8 år samt af personer med nedsatte fysiske,
sensoriske eller mentale funktioner eller manglende erfaring eller viden, hvis de er un-
der opsyn eller har modtaget instruktioner vedrørende sikker brug af apparatet og for-
står de farer, der følger med. Børn må ikke lege med apparatet. Rengøring og bruger-
vedligeholdelse må ikke udføres af børn uden opsyn.
Copyright
Kopiering af servicemanualen eller dele af den er ikke tilladt uden en skriftlig tilladelse
fra Dantherm A/S.
Forbehold
Dantherm A/S forbeholder sig retten til til hver en tid at foretage ændringer og forbed-
ringer på produktet og i servicemanualen uden forudgående meddelelse eller forpligtel-
ser.
EU overensstem-
melseserklæring
Dantherm A/S, Marienlystvej 65, DK-7800 Skive erklærer på eget ansvar, at følgende
produkt:
Luftaffugter, type CDP 75/125 MKII/165:
som er omfattet af denne erklæring, er i overensstemmelse med følgende direktiver:
2006/42/EC Maskindirektivet
2014/35/EU Lavspændingsdirektivet
2014/30/EU EMC-direktivet
2011/65/EU RoHS direktivet
- og er fremstillet i overensstemmelse med følgende normer:
EN 60335-2-40 Standard for elektriske affugtere
EN 12100 Maskinsikkerhed
EN 61 000-6-3 Generisk standard for emission
EN 61 000-6-1 Generisk standard for immunitet
Skive, 12.01.2016
Bortskaffelse
Aggregatet er designet til at holde i mange år. Når aggregatet skal bortskaffes skal det
foregå i henhold til nationale love og procedurer for at beskytte miljøet.
Denne affugter indeholder kølemiddel R407C og kompressorolie. Kompressoren skal, i
forbindelse med bortskaffelse, returneres til offentlig godkendt modtagestation.

6
Produkt- og funktionsbeskrivelse
Illustration

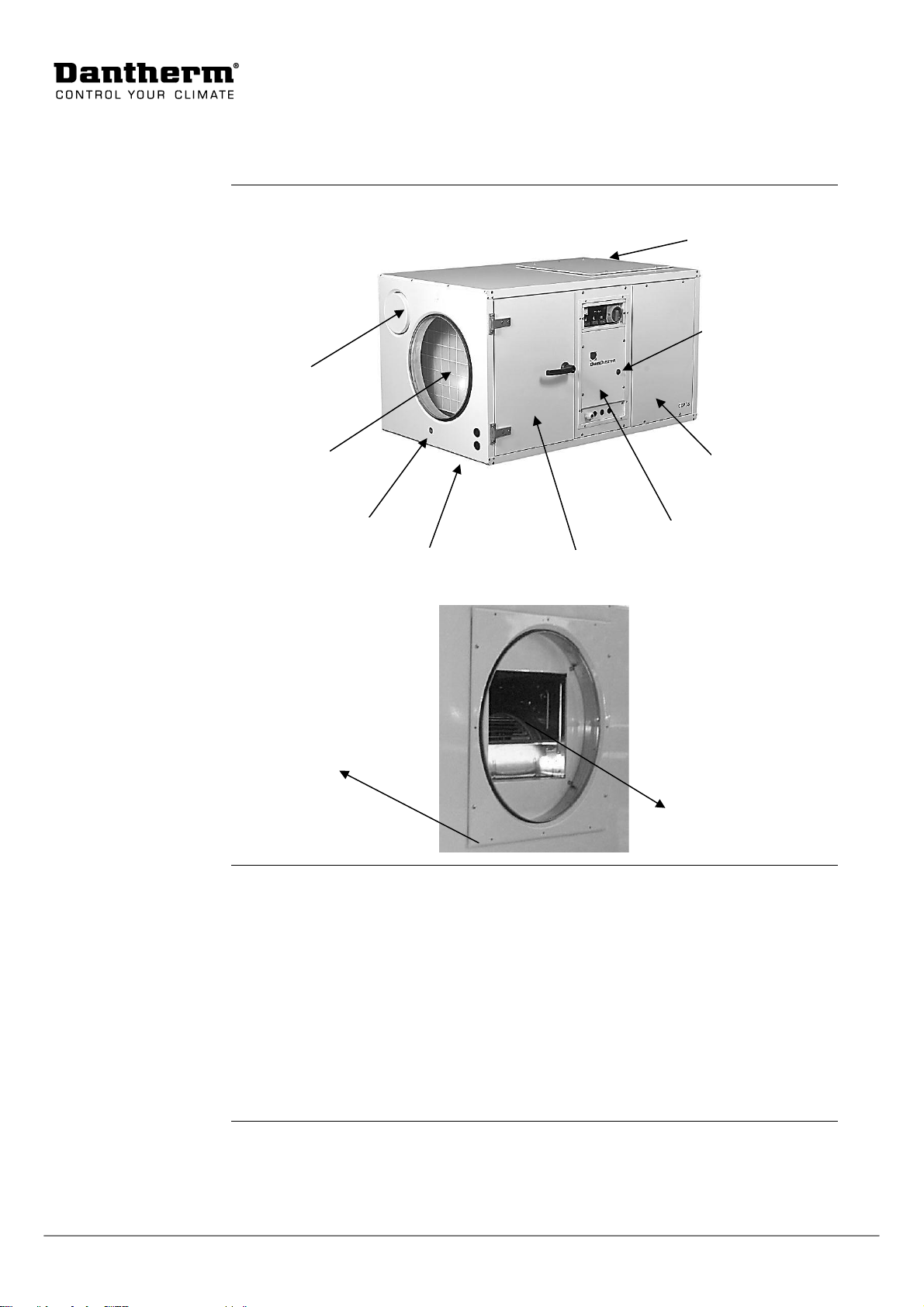

Illustration af CDP 75/125 MKII/165-seriens funktionsprincip:
Sådan fungerer af-
fugteren
CDP 75 MK II, 125 MK II og 165 arbejder efter kondensationsprincippet.
Den fugtige rumluft suges ind i affugteren ved hjælp af en ventilator.
Inde i fordamperen afkøles luften, og når dens temperatur falder til under dugpunktet,
udkondenseres luftens vanddampe til dråber, som ledes til afløb.
Den tørre og kolde luft ledes videre gennem kondensatoren, hvor den genopvarmes.
Som følge af den varme der frigives ved vanddampenes kondensering samt varmetil-
skuddet, der stammer fra kompressorens driftseffekt, tilføres luften mere varme end
der blev fjernet fra den under afkølingen. Dette varmetilskud svarer omtrent til en tem-
peraturstigning på 5 °C. Ved en stadig cirkulation af rumluften gennem affugteren vil
rumluftens relative fugtighed efterhånden falde, hvorved der opnås en hurtig men skån-
som udtørring.
Fortsættes på næste side
Dækplade med
ventilator
Udblæsning fra
affugteren
Top dækplade
Indsugning af
frisk luft
Indsugning i
affugteren
Kondensafløb
Tilslutning til
vandkølet kondensator
Inspektionslåge
Sektion med styr-
ingen
Dækplade
(front)
Genindkobling af HP
og termorelæ

7
087762 • Version 1.7 • 03.06.2021
Produkt- og funktionsbeskrivelse, fortsat
Ventilator
Benyttes der en vandvarmeflade vil ventilatoren starte, når varmen tilsluttes. Ventilato-
ren fortsætter med at løbe i 30 sekunder efter at varmen er afbrudt. Dette er dog forud-
sat, at vandvarmefladen er tilkoblet til styresignalet via klemme 1 og 2.
Styres vandvarmefladen eksternt uden tilkobling til affugterens styring, vil ventilatoren
ikke automatisk indkobles, når vandvarmefladen tilsluttes.
Styringen til CDP 75 MK II/125 MK II/165 indeholder muligheden for at tilslutte en eks-
tern ON/OFF kontakt for ind- og udkobling af kontinuerlig ventilation –dvs. uafhængig
af affugtnings- og/eller varmebehov. Kontakten tilsluttes til klemme 7 og 8, og udgan-
gen til kontakten er 12 V. Før tilslutning fjernes lusen ved klemme 7 og 8.
Kompressor
Start af kompressoren er begrænset af en timer på 6 minutter, der starter, når kompres-
soren tilsluttes. Afbrydes kompressoren, skal timeren være udløbet, før kompressoren
kan starte igen.
Hver gang affugteren har været standset enten med hovedafbryderen eller via en hygro-
stat er der i styringen indbygget en tidsforsinkelse på 75 sekunder før kompressoren
starter igen.
Dette er en sikkerhedsfunktion, som skal beskytte kompressoren mod overbelastning
forårsaget af for højt tryk i kølekredsen ved start.
Lav- og højtryk-
spressostat
På CDP 75 MK II, CDP 125 MK II og CDP 165 er der på affugterens inspektionsside en
knap til genindkobling af højtrykspressostaten
Termorelæ
På CDP 125 MK II (3x400V) og CDP 165 (3x230V/3x400V) er der foruden en knap til
genindkobling af højtrykspressostaten også en knap til genindkobling af termorelæet
for beskyttelse af kompressoren.
"Klixon"
Kompressoren i CDP 75 MK II (1x230V) og CDP 125 MK II (1x230V) er beskyttet af en
"Klixon" og ikke med et termorelæ

8
Display
Display med lysdio-
der og trykknapper

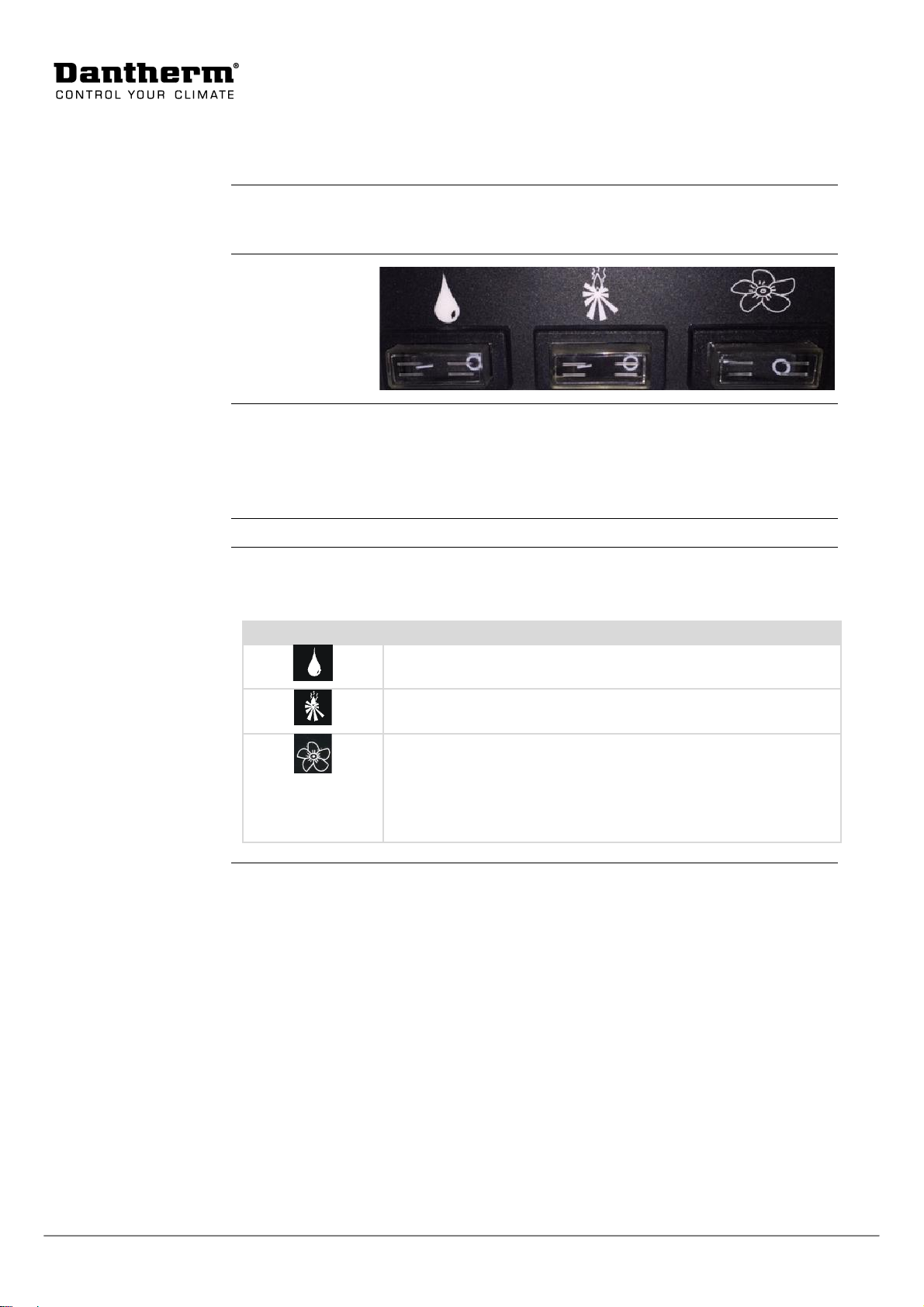

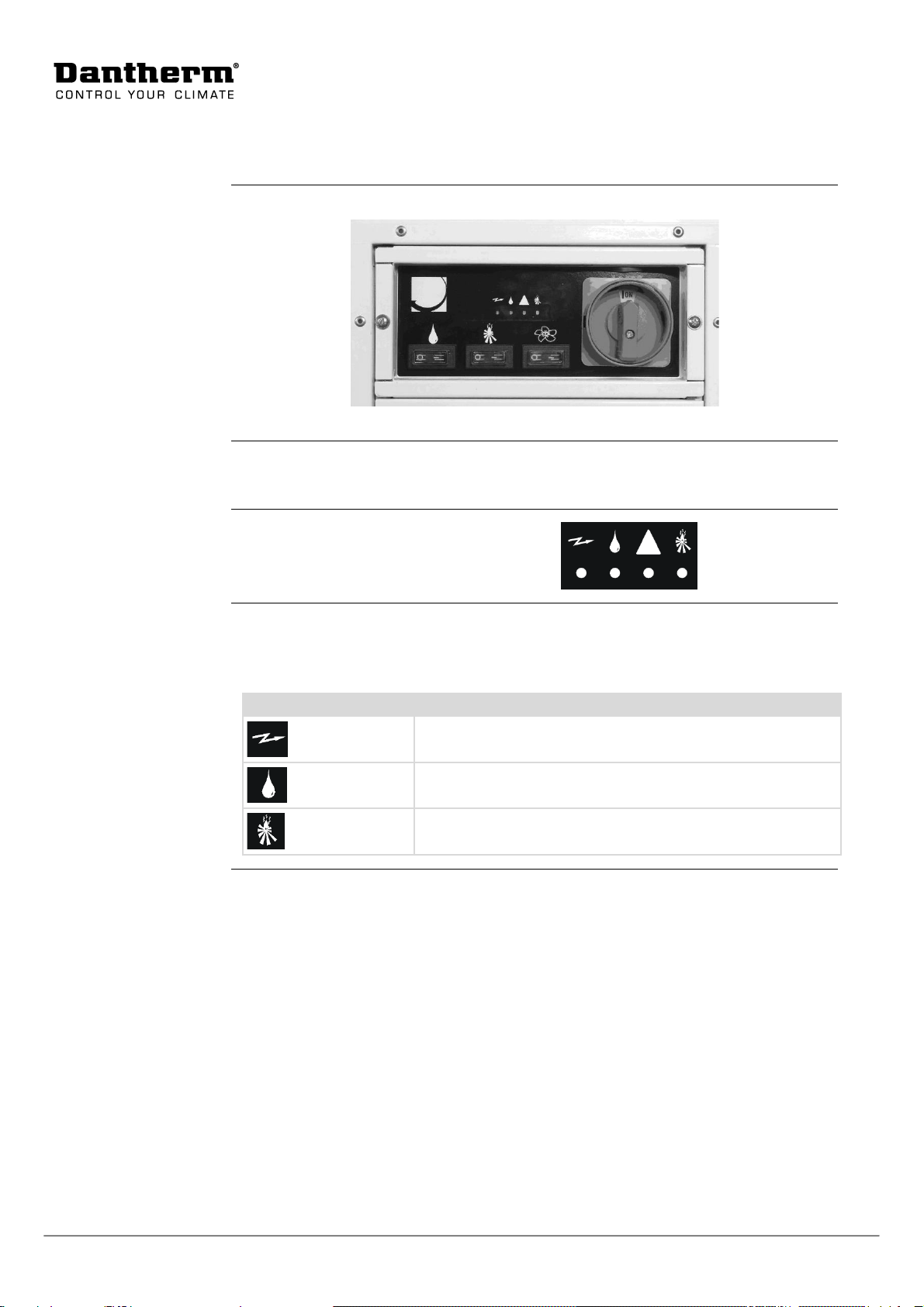

På inspektionssiden af affugteren er der et display med lysdioder og trykknapper.
Lysdioder
Lysdioderne i displayet indikerer forskellige driftstilstande.
Betydningen af de enkelte lysdioder gennemgås nedenfor.
Illustration
Denne illustration viser lysdioderne:
Lysdiodernes be-
tydning
Nedenstående giver et overblik over lysdiodernes betydning:
Hvis affugteren afbrydes og genindkobles via hovedafbryderen vil de fire øverste lysdio-
der på skift lyse grønt, inden affugterens driftstilstand fremgår af displayet.
Lysdiode
Beskrivelse
Lyser konstant grønt, når affugteren er tilsluttet strømmen
Lyser konstant grønt, når kompressoren er i drift og affugte-
ren affugter
Hvis der er tilsluttet en vandvarmeflade til affugteren vil lys-
dioden lyse konstant grønt, når varmen er tilsluttet
Fortsættes på næste side

9
087762 • Version 1.7 • 03.06.2021
Display, fortsat
Lysdiodernes
betydning, fortsat
Lysdiode
Beskrivelse
+ +
Lynet lyser konstant grønt for at indikere, at strømmen er
tilsluttet til anlægget. Lysdioderne med dråben og trekanten
blinker grønt og lyser konstant rødt for at indikere, at der er
fejl på affugteren via lavtrykspressostaten.
Registrerer lavtrykspressostaten et for lavt tryk i kølekred-
sen, forårsaget af for lav temperatur over fordamperfladen,
vil affugteren blive stoppet indtil det ønskede tryk er opnået,
hvorefter lavtrykspressostaten automatisk genindkobler af-
fugteren.
Efter genindkoblingen vil lysdioden i trekanten blive slukket,
og dråben vil fortsat blinke. Lynet lyser fortsat grønt.
+
Når dråben blinker grønt og lynet lyser konstant grønt indi-
kerer dette, at affugteren fungerer men der har været en fejl
på affugteren via lavtrykspressostaten.
Den blinkende dråbe slukkes ved at afbryde og starte affug-
teren på hovedafbryderen
+ +
Lynet lyser konstant grønt for at indikere, at strømmen er til-
sluttet til anlægget. Lysdioderne med dråben og trekanten
blinker grønt og lyser konstant rødt for at indikere, at høj-
trykspressostaten eller termorelæet har afbrudt kompresso-
ren, og affugteren er sat ud af drift.
Registrerer højtrykspressostaten et for højt tryk i kølekred-
sen, forårsaget af en for høj temperatur over kondensatoren,
vil kompressoren blive afbrudt og affugteren stoppes. Ter-
morelæet vil ligeledes afbryde kompressoren og stoppe af-
fugteren, hvis temperaturen i kompressoren bliver for høj.
Afbrydes affugteren igen efter at højtrykspressostaten og
termorelæet er blevet genindkoblet bør affugteren efterses.
(Se afsnit 7 - Driftsforstyrrelser og afhjælpning). Den blin-
kende dråbe slukkes ved at afbryde og starte affugteren på
hovedafbryderen.
Fortsættes på næste side

10
Display, fortsat
Trykknapper
På affugterens inspektionsside er der via trykknapper mulighed for at afbryde og gen-
indkoble affugtningen, vandvarmefladen eller ventilatoren.
Illustration
Denne illustration viser
trykknapperne:
Betydningen af de enkelte
trykknapper gennemgås
nedenfor
Trykknappernes po-
sitioner
Afbrydes eller genindkobles en af funktionerne skal trykknappen være placeret i hen-
holdsvis position (A) eller (B):
Trykknappernes
funktion
Nedenstående giver et overblik over trykknappernes funktion:
Trykknap
Beskrivelse
På trykknappen med dråbesymbolet kan affugtningen afbrydes
(A) og genindkobles (B)
På trykknappen med bålet kan en vandvarmeflade afbrydes (A) og
genindkobles (B)
I position (A) er ventilatoren afbrudt og kører kun efter behov –
dvs. efter affugtnings- og/eller varmebehov.
I position (B) kører ventilatoren kontinuerligt –dvs. uafhængig af
affugtnings- og/eller varmebehov
(O)Afbrydelse
(A)
――Genindkobling (B)

11
087762 • Version 1.7 • 03.06.2021
Hygrostat og ekstra styringsmuligheder
Hygrostat
Styringen er forberedt for tilkobling af en hygrostat til placering i det rum, der skal af-
fugtes eller i indblæsningskanalen til affugteren.
Hygrostat kan leveres som tilbehør.
Tilslutning af hyg-
rostat
Følg denne vejledning for at tilslutte en hygrostat.
Udgangen til hygrostaten er 12 V.
Trin
Handling
1
Hygrostaten monteres i klemme 3 og 4 efter fjernelse af lusen
Rumtermostat
Styringen er forberedt for tilkobling af en rumtermostat til placering i det rum, der skal
affugtes eller i udblæsningskanalen fra affugteren.
Rumtermostat kan leveres som tilbehør.
Tilslutning af rum-
termostat
Følg denne vejledning for at tilslutte en rumtermostat.
Udgangen til rumtermostaten er 12 V.
Trin
Handling
1
Før tilslutningen fjernes lusen ved klemme 5 og 6 og termostaten monteres i
klemme 5 og 6
Fortsættes på næste side

12
Hygrostat og ekstra styringsmuligheder, fortsat
Afrimning
I de tilfælde hvor CDP 75 MK II/125MK II/165 benyttes i et temperaturområde mellem
15 og 20ºC bør affugteren sikres med en afrimningsføler på fordamperfladen.
Når afrimningsføleren registrerer en temperatur under 5ºC, tolker styringen dette som
isopbygning på fordamperfladen, hvilket tillades i 30 minutter. Herefter stoppes kom-
pressoren og ventilatoren leder rumluften over fordamperfladen, indtil afrimningsføle-
ren igen registrerer en temperatur over 5ºC.
Denne afrimningsprocedure betegnes som passiv behovsstyret afrimning, idet afrimnin-
gen kun foretages, når behovet opstår.
Afrimningsføler leveres som tilbehør efter ønske. Med afrimningsføleren følger en mon-
teringsvejledning.
Tilslutning af afrim-
ningsføler
Følg denne vejledning for at tilslutte en afrimningsføler:
Trin
Handling
1
Afrimningsføleren monteres i klemme 15 og 16 på printkortets klemrække
2
DIP Switch 3 og 6 indstilles på ON
3
Føleren placeres i følerlommen på fordamperfladen

13
087762 • Version 1.7 • 03.06.2021
Montage- og installationsvejledning
Introduktion
Dette afsnit indeholder alle nødvendige informationer for at kunne opstille affugteren
korrekt.
Den elektriske installation er beskrevet nederst i afsnittet.
Placering af CDP
75 MK II/125/165
CDP 75 MK II, 125 MK II og 165 kan opstilles på en af følgende måder:
Opstillingsmåde
Bemærkninger
Gulv
Affugteren kan placeres på gulv.
Ved placering på gulv skal affugteren være hævet tilstrækkeligt
over gulvet for at sikre plads til afløb og vandlås
Bundvanger
Affugteren kan placeres på stødabsorberende bundvanger.
Bundvangerne leveres som tilbehør efter ønske.
Vægophæng
Affugteren kan monteres på vægophæng.
Ved montering af affugteren på en væg anbefales det at montere
svingningsdæmpere mellem affugteren og vægophænget.
Vægophænget leveres som tilbehør efter ønske.
Vigtigt
•Ved placering af affugteren skal der være fri adgang til affugterens inspektionsside
•Efter placering af affugteren påmonteres det medfølgende håndtag på inspektions-
lågen
t
Afløb for kondens-
vand
Afløbet til kondensvandet er placeret på den side af affugteren, hvor rumluften suges
ind i affugteren. Med affugteren følger en 0,5 m afløbsslange, som påsættes tilslut-
ningsstudsen( ¾”) og fastspændes med det medfølgende spændebånd. Afløbsslangen
ledes til afløb.
Vigtigt
•Afløbsledningen fra affugteren til afløbet skal have et fald på min. 2%
•Afløbsledningen skal forsynes med en vandlås for at sikre imod falsk luft via afløbs-
ledningen
•Som alternativ kan en alm. kondensatpumpe monteres ved affugterens afløbsstuds,
så kondensvandet pumpes til afløbet
Fortsættes på næste side

14
Montage- og installationsvejledning, fortsat
Udblæsning fra af-
fugterens top
Afhængig af teknikrummets udformning kan det vælges at lede den affugtede luft ud
gennem affugterens top. For at opnå udblæsning fra affugterens top skal ventilatoren
flyttes, hvilket gøres på følgende måde:
Trin
Handling
1
Ledningen til ventilatoren afmonteres og frigøres af styringen på klemme 7 /
8
2
Afmonterer dækpladen med ventilatoren på
3
Top dækpladen afmonteres
4
Dækpladen med ventilatoren flyttes til toppen af affugteren
5
Top dækpladen monteres på affugterens gavl
6
Ledningen fra ventilatoren monteres i styringen på klemme 7 / 8
Flytning af inspekti-
onssiden
Affugterens inspektionsside kan flyttes til den modsatte side, hvilket gøres på følgende
måde:
Trin
Handling
1
Dækpladen på affugterens bagside afmonteres
2
Inspektionslågen og dækpladen på affugterens forside afmonteres
3
Den midterste sektion med styringen afmonteres og flyttes gennem affugte-
ren til bagsiden
4
Inspektionslågen og dækpladen (front) monteres på bagsiden
5
Dækpladen (bag) monteres på forsiden af affugteren
Kanaltilslutning
Indsugnings- og udblæsningskanaler til og fra affugteren samt gitre skal være dimensi-
oneret således, at det eksterne tryktab ikke overstiger nedenstående trykværdier af-
hængig af affugterens størrelse.
Hvis trykket er højere end de nedenstående værdier vil affugteren evt. slå fra via høj-
trykspressostaten på grund af for ringe luftmængde over kondensatoren
CDP 75 MK II
CDP 125 MK II
CDP 165
Pa
140
230
240
Fortsættes på næste side

15
087762 • Version 1.7 • 03.06.2021
Montage- og installationsvejledning, fortsat
Tilslutning til frisk-
luftkanal
På den side af affugteren, hvor rumluften suges ind i affugteren er der en åbning for til-
slutning af en friskluftkanal. Åbningen er dækket af et dæksel, som fjernes ved tilslut-
ningen.
Benyttes der tilslutning af friskluft bør der installeres en ventilator til udsugning af den
ekstra mængde indblæste luft for at opretholde et komfortabelt undertryk i rummet
samt for at undgå at fugt og eventuelle klordampe diffunderer gennem rummets vægge.
En ekstern ventilator til udsugning af den ekstra mængde indblæste luft kan tilkobles
klemme 7 og 8 på printkortet sammen med friskluftspjæld. Via denne tilkobling vil den
eksterne ventilator starte sammen med friskluftspjæld. Klemme 7 og 8 må maksimalt
belastes med 6A.
Maksimal friskluft-
mængde
Den maksimale friskluftmængde bør ikke overstige nedenstående mængder afhængig af
aggregattype.
En for stor friskluftmængde specielt om vinteren kan medføre isdannelse på fordampe-
ren og dermed driftsstop via lavtrykspressostaten.
CDP 75 MK II
CDP 125 MK II
CDP 165
m3/h
225
375
540
Vandvarmeflade
Til CDP 75 MK II, 125 MK II og 165 kan der tilsluttes en vandvarmeflade til opvarmning
af udblæsningsluften fra affugteren
Vandvarmefladen er beregnet til montering i udblæsningskanalen. Fladen er forsynet
med kanaltilslutningsstudse, således at den kan forbindes direkte til affugterens tilslut-
ningsstuds.
Tekniske data på vandvarmefladen er vist på side 125.
Tilslutning af vand-
varmeflade
Styresignal til styring af en vandvarmeflade sker via klemme 1 og 2, og udgangen er
230 V/1A.
Styringen er forberedt, så der kan tilkobles en rumtermostat på klemme 5 og 6. Udgan-
gen til termostaten er 12 V, og før tilslutningen fjernes lusen ved klemme 5 og 6.
Benyttes styresignalet til styring af vandvarmefladen samt en tilkoblet rumtermostat, vil
vandvarmefladen altid blive afbrudt, når strømmen til affugteren afbrydes. Endvidere er
det muligt via trykknappen med bålsymbolet at afbryde og genindkoble vandvarmefla-
den, når denne er tilkoblet affugteren på den ovenfor anførte måde. (Se afsnit 4.3 Tryk-
knap indikationer).
Vandkølet konden-
sator
For at kunne lede et evt. varmeoverskud bort fra affugteren kan affugteren leveres med
en vandkølet kondensator. Herved kan affugterens varmeoverskud overføres til vandet i
swimmingpoolen i stedet for til rumluften.
CDP 75 MK II, 125 MK II og 165 med vandkølet kondensator leveres med tilslutnings-
studse (Ø15 mm) af kobber. Ved brug af klemringsfittings kan tilslutningsstudsene
sammenkobles med PEX rør, hvis den videre rørføring ikke skal være af kobber.
Tekniske data på den vandkølede kondensator er vist på side 128.
Fortsættes på næste side

16
Montage- og installationsvejledning, fortsat
Tilslutning af vand-
kølet kondensator
Til styring af den vandkølede kondensator anvendes normalt en temperaturstyret bas-
sinvandspumpe, som starter automatisk, når en vis rumtemperatur er overskredet, og
pumper bassinvandet gennem kondensatoren.
Tilkoblingen af fremløbet sker ved tilslutningsstudsen med betegnelsen ”IN” og tilbage-
løbet ved tilslutningsstudsen med betegnelsen ”OUT”.
Tilslutning af
strømforsyningen
Strømforsyningen til affugteren tilsluttes i henhold til typeskiltet. El-diagram over af-
fugteren findes på side 141.
Vigtigt! De lokale forskrifter for elektriske installationer skal overholdes!
Vandkvalitet
Anvisninger fra leverandøren af vandbehandlingsanlægget skal altid overholdes.
Med tilsætning af
kemikalier
Flg. vejledende grænseværdier er gældende for svømmebassiner med tilsætning af ke-
mikalier:
Kemi
ppm
Fri klorindhold
1,0-2,0
Kombineret klorindhold
Maks. 1/3 af fri klorindhold
pH
7,2-7,6
Total alkalinitet
80-150
Calcium hårdhed
250-450
Total opløst faststof
< 2000
Sulfater
< 360
Egenproduktion af
klor
Flg. vejledende grænseværdier er gældende for svømmebassiner med egenproduktion
af klor:
Kemi
ppm
Salt (NaCl)
2700-3400
Total opløst faststof
< 5500
pH
7,2-7,6
Total alkalinitet
80-150
Calcium hårdhed
250-450
Sulfater
< 360
Langelier index
Det tilrådes at Langelier indexet anvendes for at sikre, at kombinationen af de forskel-
lige vandparametre er acceptabel.
Kontakt evt. Dantherm A/S.

17
087762 • Version 1.7 • 03.06.2021
Servicevejledning
Introduktion
Affugteren kræver meget begrænset vedligeholdelse for problemfri drift. Alle nødven-
dige sikkerheds- og kontrolfunktioner er indbyggede. Ventilatormotoren/-motorerne
og kompressoren er smurt for livstid og kræver ikke speciel vedligeholdelse.
Månedlig service
En gang om måneden bør affugterens indsugningsfilter efterses og i givet fald rengøres.
Derudover skal drypbakke og afløb rengøres for snavs, så vandet uhindret kan løbe ud.
Følg denne vejledning for at udføre den månedlige service:
Trin
Handling
1
Affugterens inspektionslåge åbnes
2
Filterrammen trækkes ud og filteret tages ud af rammen
3
Filteret renses enten i lunkent sæbevand eller ved lettere tilsmudsning ved
hjælp af en støvsuger
4
Filteret sættes tilbage i rammen, og rammen skubbes på plads i affugteren
Årlig service
Affugteren bør én gang årligt efterses indvendigt for snavs. Følg denne vejledning for at
udføre den årlige servicering:
Trin
Handling
1
Inspektionslågen åbnes og dækpladen (front) fjernes
2
Støvsug affugteren, så støv og snavs fjernes
Vigtigt: Støvsug kondensatoren og ventilatorens hjul grundigt
3
Afvask evt. fordamperen med sæbevand, hvis den er meget snavset
Service af kompo-
nenterne
I de fleste tilfælde kan affugterens komponenter serviceres ved at afmontere inspekti-
onslågen og dækpladerne. Er det ikke muligt at servicere komponenterne efter afmon-
teringen af inspektionslågen og dækpladerne kan konsollen, hvorpå komponenterne er
placeret rykkes ud.
Vigtigt: Al service på komponenterne bør kun foretages af en tekniker.
Service af komponenterne udføres på følgende måde:
Trin
Handling
1
Affugteren afbrydes på hovedafbryderen
2
Inspektionslågen åbnes og dækpladen (front) afmonteres
3
Den midterste sektion med styringen afmonteres
4
Skruerne langs konsollen afmonteres
5
Konsollen trækkes ud.
Vigtigt: Skal konsollen trækkes helt ud af affugteren skal ledningen til venti-
latoren afmonteres.

18
Fejlfindingsvejledning
Vigtigt!
Hvis affugteren ikke fungerer fejlfrit, skal den omgående tages ud af drift!
Fejlfinding
Benyt denne tabel for at lokalisere og afhjælpe et problem eller en fejl:
Fejl
Afhjælpning
•Affugteren fungerer ikke
•Der er ikke lys i lysdioderne
på displayet
•Kontroller eksterne sikringer
•Kontroller om strømforsyningen til affugteren er i
orden
•Affugteren fungerer ikke
•Trekanten på displayet ly-
ser konstant rødt
•Genindkobl højtrykspressostaten og termorelæet
Fungerer affugteren ikke efter gentagne genindkob-
linger af højtrykspressostaten og termorelæet bør
følgende kontrolleres:
•Kontroller om rumtemperaturen er mellem 20 og
38 ºC
•Kontroller om ventilatoren kører
•Kontroller om ind/udblæsningskanalerne er frie
og om filteret er rent
•Kompressoren kører ikke
•Lynet på displayet lyser
grønt
•Kontroller en eventuel rum- eller kanalhygrostat
ved at indstille den til en lav relativ fugtighed
f.eks. 10 –20% RF.
Starter affugteren ikke, bør rum- eller kanalhygro-
staten kontrolleres for fejl.
Yderligere hjælp
Hvis De ikke kan finde årsagen til en driftsforstyrrelse, skal der slukkes for affugteren
for at forhindre, at den bliver beskadiget. Sæt Dem i forbindelse med en servicemontør
eller en Dantherm repræsentant.
