DeDietrich DOE3910 Instruction Manual

99642181_B_ML.QXP 26/03/2007 13:42 Page 1
FR
ES
IT
EN
DE
DA
PT
GUIDE D'INSTALLATION ET ENTRETIEN
MANUAL DE INSTALACIÓN Y MANUTENCIÓN
MANUALE PER L’INSTALLAZIONE E MANUTENZIONE
GUIDE TO INSTALLATION AND MAINTENANCE
MANUAL DE INSTALAÇÃO E MANUTENÇÃO
EINBAU- UND WARTUNGSANLEITUNG
INSTALLATION OG VEDLIGEHOLDELSES VEJLEDNING
Four DOE3910
Horno DOE3910
Forno DOE3910
Oven DOE3910
Ofen DOE3910
Ovn DOE3910
Forno DOE3910

99642181_B_ML.QXP 26/03/2007 13:42 Page 2

99642181_B_ML.QXP 26/03/2007 13:42 Page 2
ES
IT
EN
DE
DA
PT
FR
---------------------------------------------------------
---------------------------------------------------------
---------------------------------------------------------
---------------------------------------------------------
---------------------------------------------------------
---------------------------------------------------------
---------------------------------------------------------
28
16
04
40
52
64
76

FR
SOMMAIRE
••Consignes de sécurité ______________________________________
2 / INSTALLATION DE VOTRE APPAREIL
••
••Raccordement électrique ____________________________________
••Nettoyage de la porte
º Démontage de la porte _______________________________
º Remontage de la porte
••
••Remplacement de la lampe du four ___________________________
___________________
_______________________________________
99642181_B_ML.QXP 26/03/2007 13:42 Page 3
e_______________________________
3 / ENTRETIEN ET NETTOYAGE DE VOTRE APPAREIL
4 / EN CAS D’ANOMALIES DE FONCTIONNEMENT
5 / SERVICE APRES-VENTE
Rtrai
_____________________________________
Encastrement du four
t de la vitre de la porte
1 / A L’ ATTENTION DE L’UTILISATEUR
••__________________________
Changement de cable d'alimentation
5
6
_______________________________
4
••Respect de l’environnement _________________________________
8
10
11
12
12
13
13
14
15

FR
1 / A L’ATTENTION DE L’UTILISATEUR
aspect général. Faites les éventuelles
réserves par écrit sur le bon de livraison dont
vous gardez un exemplaire.
Important
Conservez cette notice d'utilisation
avec votre appareil. Si l'appareil devait être
vendu ou cédé à une autre personne, assu-
rez-vous que la notice d'utilisation l'accom-
pagne. Merci de prendre connaissance de
ces conseils avant d'installer et d'utiliser
votre appareil. Ils ont été rédigés pour votre
sécurité et celle d'autrui.
99642181_B_ML.QXP 26/03/2007 13:42 Page 4
faites le déballer immédiatement. Vérifiez son
A la réception de l'appareil, déballez-le ou
RESPECT DE L’ENVIRONNEMENT
••
— Les matériaux d'emballage de cet appareil
sont recyclables. Participez à leur recyclage
et contribuez ainsi à la protection de l'envi-
ronnement en les déposant dans les conte-
neurs municipaux prévus à cet effet.
— Votre appareil contient également de nom-
breux matériaux recyclables. Il est donc mar-
qué de ce logo afin de vous indiquer que les
appareils usagés ne doivent pas être mé-
langés avec d'autres déchets. Le recyclage
des appareils qu'organise votre
fabricant sera ainsi réalisé dans les
meilleures conditions, conformé-
ment à la directive européenne
2002/96/CE sur les déchets d'équi-
pements électriques et électro-
niques. Adressez vous à votre mai-
rie ou à votre revendeur pour connaître les
points de collecte des appareils usagés les
plus proches de votre domicile.
— Nous vous remercions pour votre collabo-
ration à la protection de l'environnement.
5

FR
1 / A L’ATTENTION DE L’UTILISATEUR
99642181_B_ML.QXP 26/03/2007 13:42 Page 5
ATTENTION : Les parties accessibles de cet appareil
deviennent très chaudes pendant le fonctionnement. Maintenez
les petits enfants à distance. Faites très attention et ne pas
toucher les éléments chauffants à l’intérieur du four. Tenez les
enfants âgés de moins de 8 ans à l’écart s’ils ne sont pas
constamment surveillés.
ATTENTION : Cet appareil peut être utilisé par des enfants âgés
d’au moins 8 ans et par des personnes ayant des capacités
physiques, sensorielles ou mentales réduites ou ayant un
manque d’expérience ou de connaissances, s’ils sont
correctement surveillés ou si des instructions relatives à
l’utilisation de l’appareil en toute sécurité leur ont été données et
s’ils se rendent compte des dangers encourus. Les enfants ne
doivent pas jouer avec l’appareil. Les opérations de nettoyage et
d’entretien ne doivent pas être effectuées par des enfants sans
surveillance.
Pour le nettoyage des parties en verre, n’utilisez pas de produits
abrasifs, ni de racles coupantes en métal qui pourraient rayer la
surface et déterminer son éclatement.
ATTENTION : Pour éviter tout risque de chocs électriques,
assurez-vous que l’appareil est hors tension avant de remplacer
l’ampoule.
L’appareil n’est pas destiné à être mis en marche au moyen d’un
temporisateur extérieur ou d’un système de commande à
distance séparé.
Pour le nettoyage n’utilisez pas de jets de vapeurs.

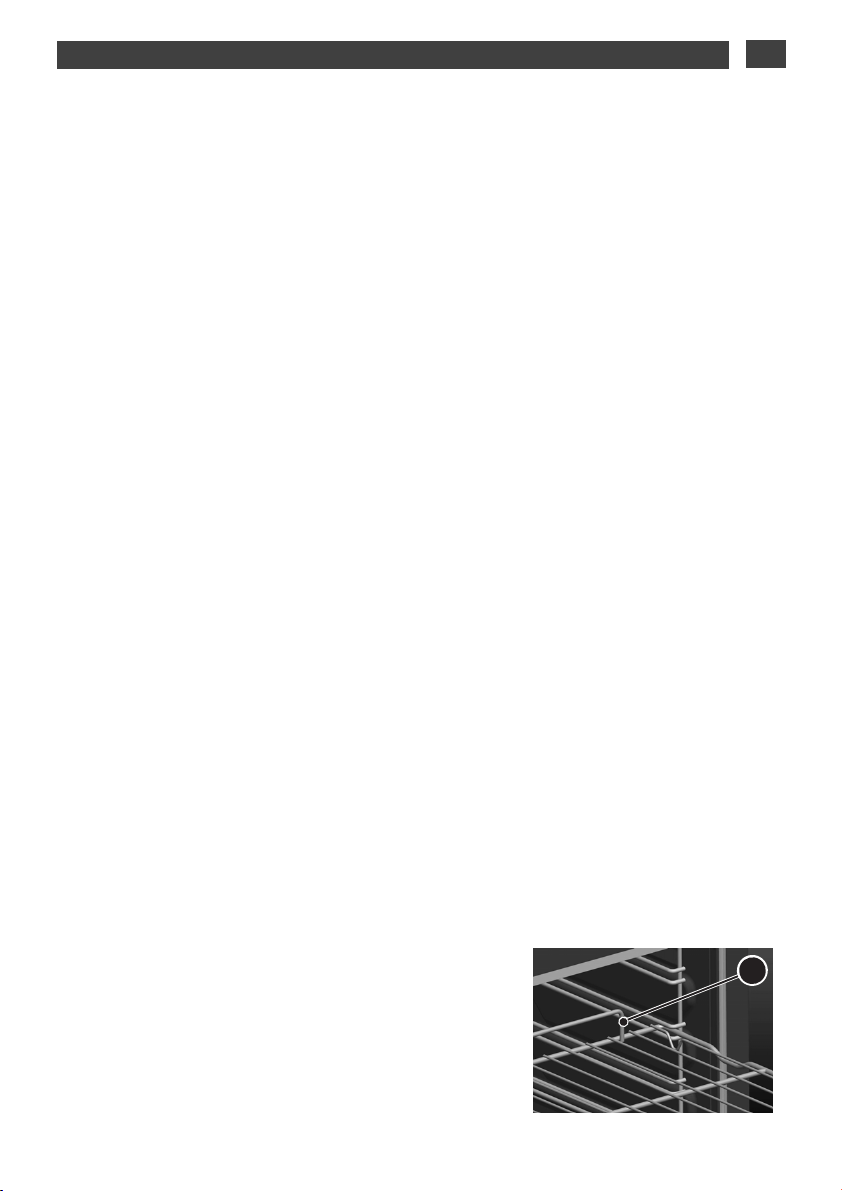

Attention : pour un fonctionnement
correct du système anti-retournement,
montez d’abord la partie “A” en la
tenant tournée vers le haut, comme
indiqué sur la figure.
A
CONSIGNES DE SÉCURITÉ
••
6

FR
1 / A L’ATTENTION DE L’UTILISATEUR
99642181_B_ML.QXP 26/03/2007 13:42 Page 5
Il est très important que cette notice soit conservée avec l’appareil, dans le cas où
il serait cédé à une autre personne.
Cet appareil a été conçu pour une utilisation non professionnelle de la part de
particuliers à l’intérieur de maisons ; il est destiné à la cuisson et au réchauffement
des aliments et il ne faut pas l’utiliser pour d’autres emplois.
L’installation du produit doit être effectuée par des installateurs compétents et
qualifiés, connaissant les normes d’installation en vigueur.
Avant toute opération d’entretien ou de nettoyage, coupez le courant à l’appareil et
attendez son refroidissement.
IMPORTANT : pendant la cuisson le four produit de l’air chaud ou de la vapeur,
prêtez attention lorsque vous ouvrez la porte.
Le cordon d’alimentation de l’appareil ne doit pas être remplacé par l’utilisateur.
Pour son remplacement adressez-vous exclusivement au personnel qualifié.
Ne recouvrez jamais le four avec des feuilles d’aluminium pour ne pas boucher les
fentes et pour ne pas modifier l’échange thermique : cela provoque des dommages
à l’émail.
Avant de commencer à utiliser le four pour cuisiner, veuillez enlever toutes
pellicules de protection de la porte du four et réchauffer le four à vide à la
température maximum pendant environ 45 minutes (élimination d’odeurs et fumées
dues aux résidus d’usinage). Nettoyez ensuite soigneusement l’intérieur du four à
l’eau et au savon, puis rincez-le attentivement sans exagérer avec la quantité
d’eau qui pourrait pénétrer et provoquer des dommages aux composants internes.
Pour toute intervention de réparation, adressez-vous toujours à un Service Après-
vente autorisé et exigez des pièces de rechange d’origine. Les réparations
effectuées par un personnel non compétent peuvent provoquer des dommages.
Cet appareil est conforme aux Directives/Règlements :
- 2006/95/CE (appareils à basse tension)
- 2004/108/CE (compatibilité électromagnétique)
- 1935/2004 (parties destinées à entrer en contact avec les denrées
alimentaires)
- 2002/96/CE (DEEE)
- 2009/125/CE (EuP)
- 2011/65/CE (RoHS)
- 1907/2006 (REACH)
7

FR
2 / INSTALLATION DE VOTRE APPAREIL
ENCASTREMENT
••
99642181_B_ML.QXP 26/03/2007 13:42 Page 6
580
896
596
542
23
864
580 600
340
865
500
100
560
560
600 100
865
572
min
min
16
8
Les dimensions du four et de la niche sont indiquées ci-dessous.
Raccordez votre four au circuit electrique.
Fixer le four avec quatre vis à bois
vissées dans les montants dumeuble.
DU FOUR
Introduire le four dans la niche du meuble et poussez le contre les montants de meuble.
8
(mm)

FR
2 / INSTALLATION DE VOTRE APPAREIL
99642181_B_ML.QXP 26/03/2007 13:42 Page 8
Conseil
Pour être assuré d’avoir une installa-
tion conforme, n’hésitez pas à faire appel à
un spécialiste électroménager.
Pour permettre une arrivéed'air correcte et la libre
circulation de l'air tout autour du four, le socle et le plan
de base doivent être découpés selon le schémaci-contre.
Veillez à ce que le four soit fixé de façon stable, (d'après
les instructions données ci-dessus), et que les élé-
ments électriques soient isolés de façon à ne pas venir
en contact des éléments en métal.
Le matière dumeuble d’encastrement ou le revêtement
de celui-ci doit résister à la chaleur.
9

FR
2 / INSTALLATION DE VOTRE APPAREIL
••

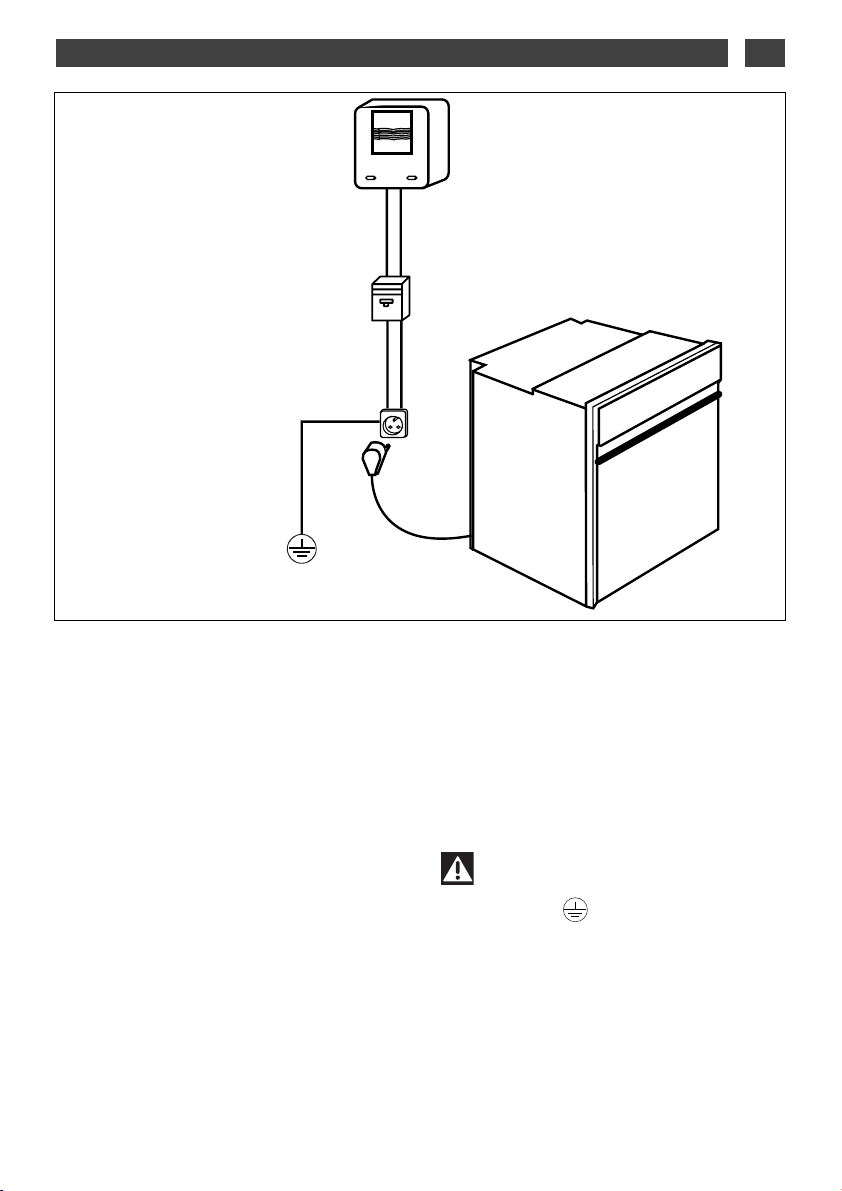

RACCORDEMENT ELECTRIQUE
Compteur 20A Mono
220-240V~50Hz
Prise de courant
2 pôles ++tteerrrree
norme CEI 60083
Ligne Mono 220-240 V~
Câble
d'alimentation
longueur 1,50 m
environ
Disjoncteur différentiel ou
fusible 16A
La sécurité électrique doit être assurée par un
encastrement correct. Lors de l'encastrement
et des opérations d'entretien, l'appareil doit
être débranché du réseau électrique, les
fusibles doivent être coupés ou retirés.
Le raccordement électrique est à réaliser
avant la mise en place de l'appareil dans le
meuble.
Vérifiez que:
- la puissance de l'installation est suffisante,
- les lignes d'alimentation sont en bon état,
- le diamètre des fils est conforme aux règles
d'installation.
Votre four doit être branché avec un cordon
d'alimentation (normalisé) à 3 conducteurs de
1,5mm2(1ph + 1N + terre) qui doivent être rac-
cordés sur réseau 220-240V~monophasé
par l'intermédiaire d'une prise de courant 1ph
+ 1 neutre + terre normalisée CEI 60083 ou
Attention
Le fil de protection (vert-jaune) est
relié à la borne de l'appareil et doit être
relié à la terre de l'installation.
Dans le cas d'un branchement avec prise de
courant, celle-ci doit être accessible après
installation.
Le fusible de l'installation doit être de
16 ampères.
99642181_B_ML.QXP 26/03/2007 13:42 Page 7
d'un dispositif à coupure omnipolaire,
ayant un ouverture minimum des contacts de
3 mm, conformément aux règles d'installation.
10

FR
2 / INSTALLATION DE VOTRE APPAREIL
••
——
ter la trappe.
——Dénudez chaque fil du nouveau câble d’alimentation sur 12mm.
——Torsadez soigneusement les brins.
——Desserrez les vis du bornier et retirez le cordon d’alimentation à changer.
——Introduisez le câble d’alimentation par le côté du capot dans le serre-câble situé à droite du
bornier.
——Tous les brins des fils d’alimentation doivent être emprisonnés sous les vis.
— Le fil de la phase sur la borne L.
— Le fil de terre couleur vert-jaune doit être relié à la borne .
——Le fil du neutre (bleu) sur la borne N.
——Vissez à fond les vis du bornier et vérifiez le branchement en tirant sur chaque fil.
——Fixez le câble au moyen du serre-câble situé à droite du bornier.
——Refermez la trappe à l’aide des 2 vis.
Attention
Notre responsabilité ne saurait être engagée en cas d'accident ou d'incident consécutif
à une mise à la terre inexistante, défectueuse ou incorrecte.
Si l'installation électrique de votre habitation nécessite une modification pour le branchement
de votre appareil, faites appel à un électricien qualifié.
Si le four présente une quelconque anomalie, débranchez l'appareil ou enlevez le fusible
correspondant à la ligne de branchement du four.
CHANGEMENT DE CABLE D’ALIMENTATION
99642181_B_ML.QXP 26/03/2007 13:42 Page 8
Ouvrez la trappe située en bas à droite du capot arrière en dévissant les 2 vis, puis faîtes pivo-
——
Pour cela l’appareil doit être déconnecté du réseau .
11
Le câble d’alimentation ( H05 RR-F ) doit avoir une longueur suffisante pour être raccordé au
four à encastrer posé au sol devant le meuble.

FR
••

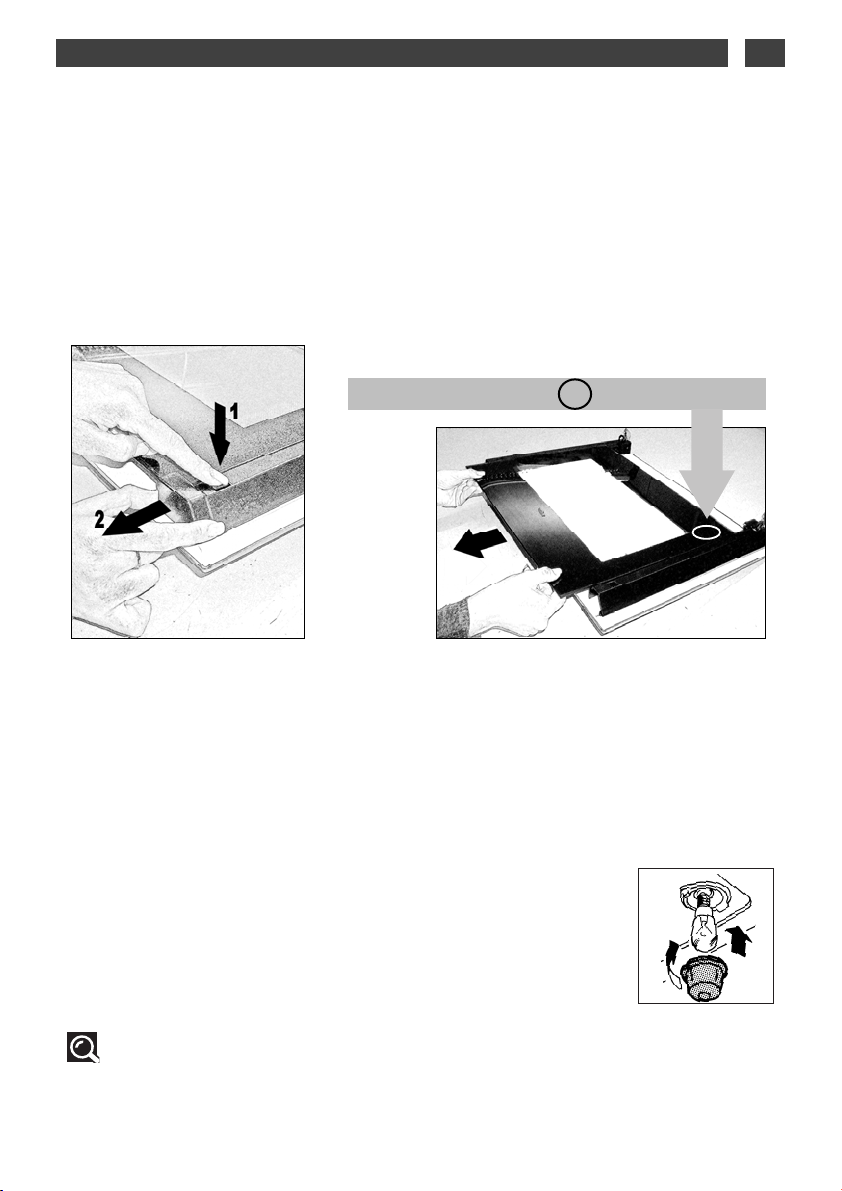

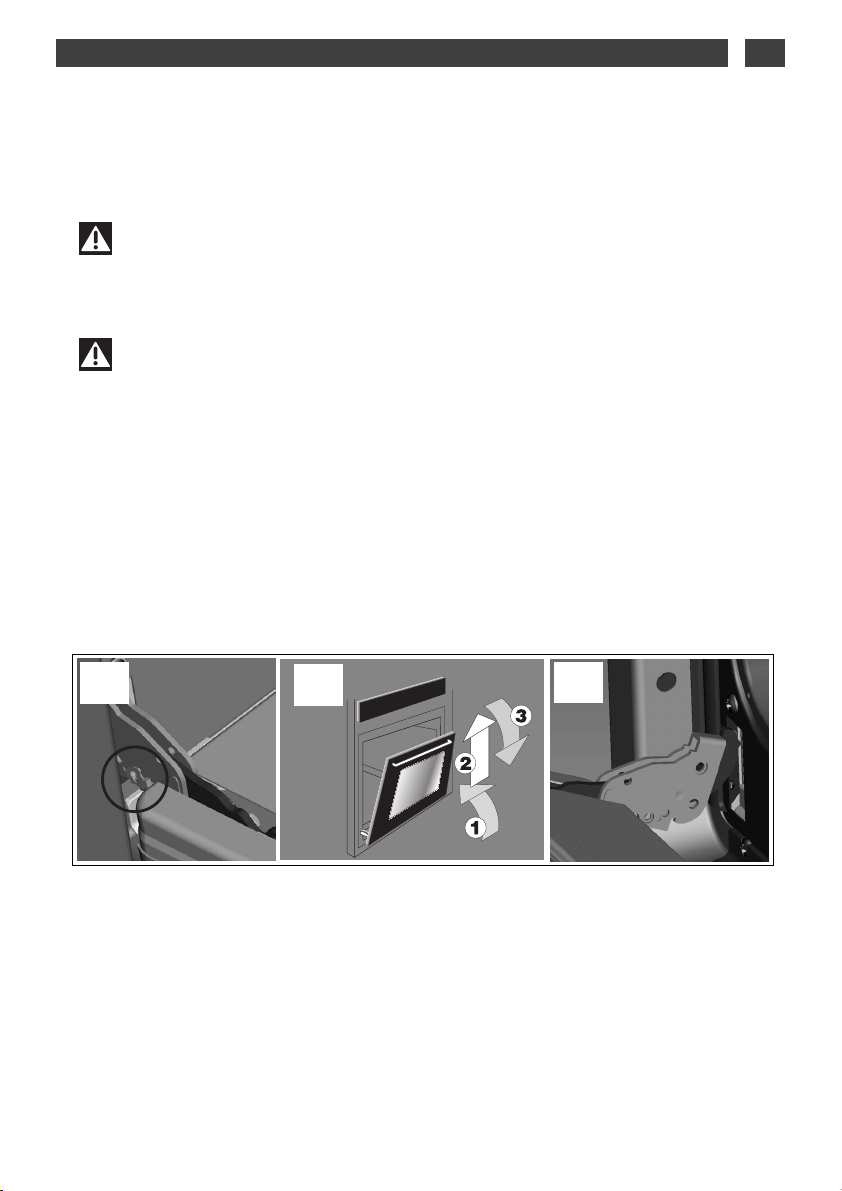

••Démontage de la porte
99642181_B_ML.QXP 26/03/2007 13:42 Page 11
NETTOYAGE DE LA PORTE
3 / ENTRETIEN ET NETTOYAGE DE VOTRE APPAREIL
Attention
Avant de procéder au démontage de
la porte, laissez refroidir l’appareil.
Attention
Ne pas utiliser de produits d’entretien
abrasifs ou de grattoirs métalliques durs
pour nettoyer la porte en verre du four, ce
qui pourrait érafler la surface et entraîner
l’éclatement du verre.
1. Ouvrir totalement la porte du four.
2.
Remontez la porte en exécutant à l’envers les opérations susdites.
Soulever les chevalets dans la partie la plus basse des charnières (fig. A). De cette
façon les ressorts des charnières restent bloqués. Fermer la porte en suivant la
séquence 1, 2 et 3 (fig. B) pour la démonter (fig. C).
AC
B
12

FR
99642181_B_ML.QXP 26/03/2007 13:42 Page 9
CD
Maintenir le symbole OK en bas à droite.
OK
Retrait de la vitre de la porte
ATTENTION : pour votre sécurité, enlevez laporte du four avant de
retirer la vitre.
Pour faciliter le nettoyage, retirez la vitre après avoir enlevé la porte du four. Il suffit
d’enlever les deux systèmes de blocage supérieurs (fig. C) pour pouvoir faire glisser la
vitre (fig. D). Après le nettoyage, remontezla vitre en remettant les systèmes de blocage
et en contrôlant que toutes les parties sont bien fixées. Remontezensuite la porte sur le
four.
Tous les verres utilisés pour cet appareil ont subi un traitement spécial de sécurité.
Veiller à ne pas faire subir de chocs thermiques à la vitre; par exemple, ne jamais
nettoyer la vitre lorsqu’elle est encore chaude.
Conseil
Pour dévisser le hublot et la lampe,
utilisez un gant de caoutchouc qui facilite-
ra le démontage.
REMPLACEMENT DE LA LAMPE DU FOUR
••
Une fois que le four est débranché, desserrer le hublot de pro-
tection de l'ampoule et remplacer celle-ci par une autre identique
indiquée pour les hautes températures (300°C / E14). Remonter
le hublot et rebrancher le four.
3 / ENTRETIEN ET NETTOYAGE DE VOTRE APPAREIL
13

FR
99642181_B_ML.QXP 26/03/2007 13:43 Page 16
4 / EN CAS D’ANOMALIES DE FONCTIONNEMENT
Vous avez un doute sur le bon fonctionnement de votre four, ceci ne signifie pas forcément qu'il y
a une panne. Dans tous les cas, vérifiez les points suivants :
Attention
Les réparations sur l'appareil doivent être effectuées uniquement par des professionnels. Les répa-
rations non effectuées dans les règles peuvent être source de dangers pour l'utilisateur. Dans tous les
cas, si votre intervention n’est pas suffisante, contactez sans attendre le Service après-vente.
Vous constatez que: Les causes possibles: Que faut-il faire ?
Votre four ne chauffe pas.
- Le four n’est pas branché.
- Le fusible de votre installation
est hors service.
- La température sélectionnée
est trop basse.
- Branchez votre four.
- Changez le fusible de votre installa-
tion et vérifiez sa valeur (16A).
- Augmentez la température sélec-
tionnée.
La lampe de votre four ne
fonctionne plus.
- La lampe est hors service.
- Votre four n’est pas branché
ou le fusible est hors service.
- Changez la lampe.
- Branchez votre four ou changez le
fusible.
Votre four émet des bips.
- En cours de cuisson.
- En fin de cuisson.
- La température de consigne de
votre choix est atteinte.
- Votre cuisson programmée est ter-
minée.
Le ventilateur de refroidis-
sement continue de tour-
ner à l’arrêt du four.
- La ventilation fonctionne pen-
dant 1 heure maximum après
la cuisson, ou lorsque la
température de votre four est
supérieure à 125°C
- Si pas d’arrêt après 1 heure.
- Ouvrir la porte pour accélérer le
refroidissement du four.
- Faire appel au Service Après-Vente.
Anomalies &
solutions
14

FR
99642181_B_ML.QXP 26/03/2007 13:43 Page 17
5 / SERVICE APRES-VENTE
Les éventuelles interventions sur votre appa-
reil doivent être effectuées par un profession-
nel qualifié dépositaire de la marque. Lors de
votre appel, mentionnez la référence complète
de votre appareil (modèle, type, numéro de sé-

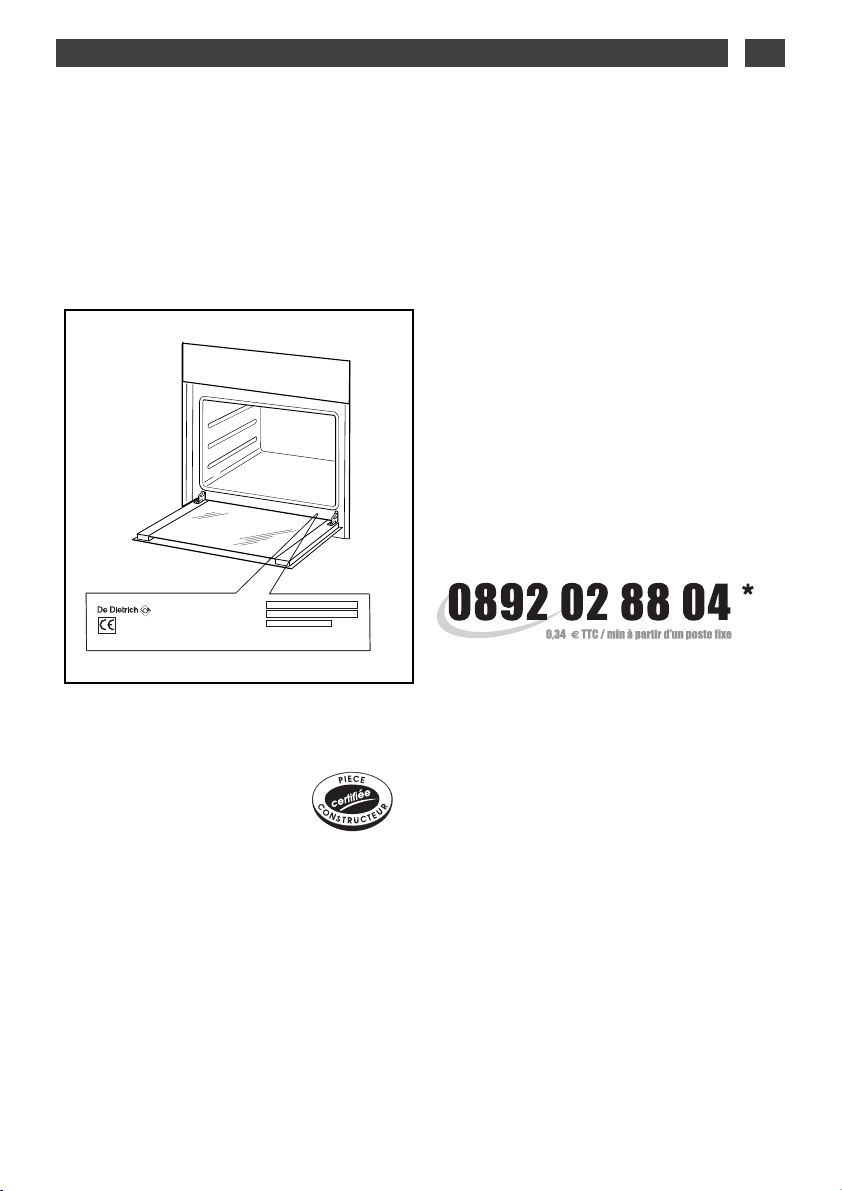

rie). Ces renseignements figurent sur la plaque
signalétique
(fig.1).
PIÈCES D’ORIGINE
Lors d’une intervention d’entretien, deman-
dez l'utilisation exclusive de
pièces déta-
chées certifiées d’origine.
•INTERVENTIONS •RELATIONS CONSOMMATEURS
**
5/7 avenue des Béthunes, 95310 Saint Ouen l’Aumône - RCS Pontoise 440 303 303
BBrraannddttAApppplliiaanncceess- société par actions simplifiée au capital de 10.000.000 euros RCS Nanterre 440 302 347.
•Pour en savoir plus sur tous les produits de
la marque :
informations, conseils, les points de vente, les
spécialistes après-vente.
•Pour communiquer :
nous sommes à l'écoute de toutes vos re-
marques, suggestions, propositions aux-
quelles nous vous répondrons personnelle-
ment.
> Vous pouvez nous écrire :
Service Consommateurs
DE DIETRICH
BP 9526
95069 CERGY PONTOISE CEDEX
> ou nous téléphoner au :
Tarif en vigueur au 1er avril 2004
BRANDT APPLIANCES SAS
7 rue Henri Becquerel
92500 RUEIL MALMAISON
230V ~ 50 Hz
fig.1
Service fourni par Brandt Customer Services, société par actions simplifiée au capital de 25.000.000 euros,
15

ES
ÍNDICE
1 / A LA ATENCIÓN DEL USUARIO
••Consignas de seguridad ____________________________________
••____________________________________________
••Conexión eléctrica _________________________________________
••Limpieza de la puerta
º Desmontaje de la puerta ______________________________
º Remontaje de la puerta _______________________________
••__________________________
••Sustitución de la bombilla del horno
______________
___________________________________________
99642181_B_ML.QXP 26/03/2007 13:45 Page 83
2 / INSTALACIÓN DEL APARATO
Empotramiento
4 / EN CASO DE ANOMALÍAS EN EL FUNCIONAMIENTO
5 / SERVICIO TÉCNICO
Desmontaje de los vidrios
••___________________________
Cambio del cable de alimentacion
3 / LIMPIEZA Y MANUTENCION
16
••Respeto del medio ambiente _________________________________ 17
18
20
___________________________
22
23
24
24
25
25
26
27

ES
hágalo desembalar inmediatamente.
Compruebe su aspecto general. Si tiene
reservas que señalar, hágalo por escrito en el
albarán de entrega y quédese con un ejemplar.
Importante
Conserve este manual con el aparato.
Si debe vender o ceder el aparato a otra
persona, asegúrese de que el manual de
utilización va con él. Por favor, lea estos
consejos antes de instalar y utilizar el
aparato. Han sido redactados pensando en
su seguridad y la de los demás.
1 / A LA ATENCIÓN DEL USUARIO
99642181_B_ML.QXP 26/03/2007 13:45 Page 84
RESPETO DEL MEDIO AMBIENTE
••
— Los materiales de embalaje de este aparato
son recicables. Participe en su reciclaje y
ayude a proteger el medio ambiente
llevándolos a los contenedores muncipales
previstos para ello.
— Su aparato también contiene muchos
materiales recicables. por lo que lleva este
logotipo para indicarle que los aparatos
viejos no se deben mezclar con
otros residuos. De este modo, el
reciclaje de los aparatos que
organiza el fabricante se efectuará
en óptimas condiciones, de
acuerdo con la Directiva Europea
2002/96/CE sobre los residuos de
equipos eléctricos y electrónicos. Consulte a
su ayuntamiento o al vendedor para conocer
los puntos de recogida de aparatos viejos
más cercanos a su domicilio.
— Le agradecemos su colaboración en la
protección del medio ambiente.
Cuando reciba el aparato, desembálelo o
17

ES
1 / A LA ATENCIÓN DEL USUARIO
99642181_B_ML.QXP 26/03/2007 13:45 Page 85
ATENCIÓN: Este aparato y sus partes accesibles alcanzan
altas temperaturas durante el uso. Mantener lejos del mismo a
los niños. Tener cuidado de no tocar los elementos de
calentamiento dentro del horno. Mantener siempre alejados del
aparato a los niños menores de 8 años sin la supervisión
continua de un adulto.
ATENCIÓN: Este aparato puede ser utilizado por niños mayores
de 8 años y por personas con capacidades físicas, sensoriales o
mentales reducidas, como así también por personas sin
experiencia ni conocimiento del aparato, sólo si están bajo una
adecuada supervisión o han recibido instrucciones sobre el uso
seguro del aparato y son conscientes de los peligros inherentes
al mismo. No permita a los niños jugar con el aparato. Está
prohibido que los niños efectúen las operaciones de limpieza y
de mantenimiento sin una adecuada supervisión.
Para la limpieza de las partes de vidrio no utilizar productos
abrasivos ni espátulas de metal con filo, ya que los mismos
podrían rayar la superficie provocando el quebrantamiento del
cristal.
ATENCIÓN: Cerciorarse que el aparato esté apagado antes de
sustituir la lámpara para evitar el peligro de choque eléctrico.
Está prohibida la puesta en función del aparato mediante un
temporizador externo o un sistema de mando a distancia
separado.
No utilizar para la limpieza chorros de vapor.
Atención : para un funcionamiento
correcto del sistema anti-vuelco
introducir en primer lugar la parte “A”
manteniéndola orientada hacia arriba
como se ve en la figura.
A
CONSIGNAS DE SEGURIDAD
••
18

ES
1 / A LA ATENCIÓN DEL USUARIO
99642181_B_ML.QXP 26/03/2007 13:45 Page 85
En caso de cesión del aparato a otra persona es muy importante entregar este
manual de instrucciones junto con el aparato.
Este aparato ha sido realizado para un uso no profesional en los hogares y está
destinado a la cocción y el calentamiento de comidas. No utilizarlo para otros
fines.
Encomendar la instalación del producto a instaladores competentes y cualificados,
que conozcan las normas de instalación vigentes.
Antes del mantenimiento o la limpieza efectuar la desconexión eléctrica del
aparato y esperar que se enfríe.
IMPORTANTE: durante las cocciones el horno produce aire caliente o vapor,
prestar atención al abrir la puerta.
El usuario no podrá efectuar autónomamente la sustitución del cable de
alimentación del aparato. Deberá para ello contactar siempre personal cualificado.
No recubrir nunca el horno con hojas de aluminio, de este modo se cierran las
aberturas previstas y se altera el intercambio térmico regular, acarreando daños al
esmalte.
Antes de iniciar la utilización del horno para las cocciones es necesario quitar
eventuales películas de protección de la puerta del horno y calentar el horno vacío
a la máxima temperatura durante aproximadamente 45 minutos (se eliminan así
los olores y los humos causados por los residuos de fabricación). Limpiar luego
bien el interior del horno con agua jabonosa y enjuagarlo bien (no introducir una
cantidad exagerada de agua porque podría penetrar dañando los componentes
internos).
Para eventuales reparaciones contactar siempre un Centro de Asistencia Técnica
autorizado y exigir siempre repuestos originales. Las reparaciones efectuadas por
personal no competente pueden ocasionar daños.
Este aparato respeta las siguientes Directivas/Reglamentos:
- 2006/95/CE (aparatos de baja tensión)
- 2004/108/CE (compatibilidad electromagnética)
- 1935/2004 (partes destinadas al contacto con alimentos)
- 2002/96/CE (RAEE)
- 2009/125/CE (EuP)
- 2011/65/CE (RoHS)
- 1907/2006 (REACH)
19

ES
99642181_B_ML.QXP 26/03/2007 13:45 Page 86
EMPOTRAMIENTO
que llegue al tope. Para las dimensiones del horno y del hueco, ver figura sobre.
• Abrir la puerta, en los casos
en que sea necesario, y fijar el
horno con los cuatro tornillos
para madera que tienen que ser
enroscados a través de los
orificios realizados en los mon-
tantes laterales del horno.
2 / INSTALACIÓN DEL APARATO
Introduzca el horno en el hueco del mueble apoyándolo en la base y empujándolo hasta
580
896
596
542
23
864
580 600
340
865
500
100
560
560
600 100
865
572
min
min
16
8
20
(mm)
