Delabie Bioclip User manual

BIOCLIP
NT 2800
Indice A
Robinetterie déclipsable pour nettoyage ou à bec déclipsable/jetable
Armaturen mit abnehmbarem Körper oder Auslauf für Reinigung
Demonteerbare kranen voor reiniging of met demonteerbare/wegwerpbare uitloop
Armatura zatrzaskowa do czyszczenia lub z jednorazową, zatrzaskową wylewką
Mixers with removable bodies or removable/disposable spouts for cleaning
FR
GB
DE
PL
NL
FR
GB
DE
PL
NL
Purgez soigneusement les canalisations avant la pose
et la mise en service du produit.
Vor Montage und Inbetriebnahme des Produkts die
Anschlussleitungen regelkonform spülen.
Spoel zorgvuldig de leidingen alvorens tot installatie
of ingebruikname over te gaan.
Dokładnie wypłukać instalację przed montażem
i uruchomieniem produktu.
Thoroughly flush the pipes to remove any impurities
before installing and commissioning the product.
NT 2800 FR-GB-DE-PL-NL_Mise en page 1 18/07/13 10:01 Page1








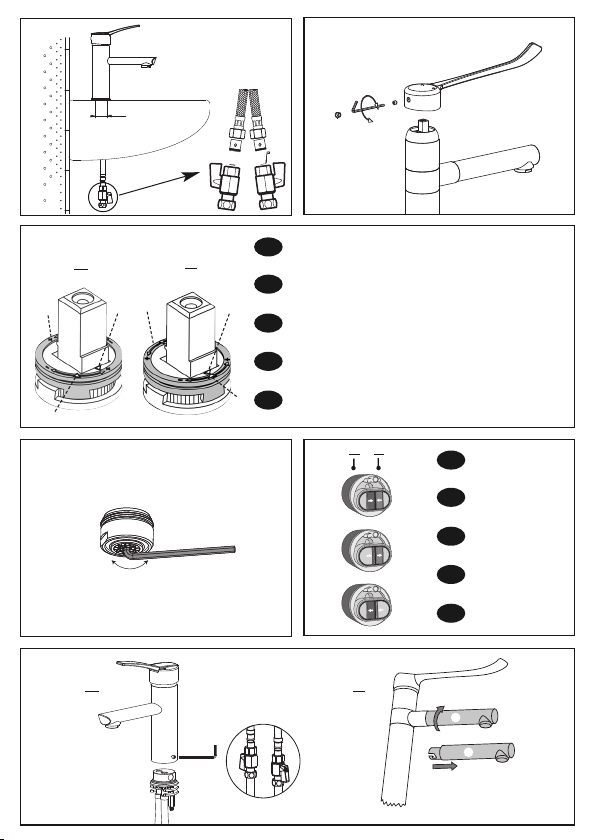

Bague de réglage / Repère eau mitigée sur
la bague / Repère eau mitigée sur la cartouche
Index ring / Mixed water marker on the index
ring / Mixed water marker on the cartridge
Einstellring / Markierung Mischwasser auf dem
Ring / Markierung Mischwasser auf der Kartusche
Pierścień regulujący / Oznaczenie WM na
pierścieniu / Oznaczenie WM na głowicy
Begrenzingsring / Markering gemengd water op
begrenzingsring / Markering gemengd water op binnenwerk
AB
1
2


AB
ø 33

A : EC / B : EF
A: HW / B: CW
A: TWW / B: TW
A: WC / B: WZ
A: WW / B: KW
FR
GB
DE
PL
NL
FR
GB
DE
PL
NL







AB
EC
EC
3 bar 3 bar
3 bar 2 bar
2 bar 3 bar
39°
39°
39°
EF
EC
EF
EF

NT 2800 FR-GB-DE-PL-NL_Mise en page 1 18/07/13 10:01 Page2

INSTALLATION
• Alimenter en eau froide, et en eau chaude avec une différence de température de 50°C maximum
entre l’eau chaude et l’eau froide (recommandée : 45°C), en équilibrant les pressions (ΔP < 1 bar).
Pression d'alimentation : 10 bar maximum (recommandée : 0,5 à 5 bar dynamique).
POSE DE LA ROBINETTERIE 
• Monter le corps de la robinetterie sur le lavabo ou l’évier (perçage Ø33 mm) puis, bloquer les deux
écrous sur les tiges filetées.
• Raccordement par flexibles inox tressé F3/8’’ pré-montés. Les flexibles des mitigeurs 2820(EP),
2820L(EP), 2821(EP) et 2821L(EP) sont fournis avec des robinets d’arrêt. Monter les robinets d’arrêt
, dans le sens indiqué sur le dessin.
• Prévoir une étanchéité adaptée entre la robinetterie et le plan de travail en fonction du support de pose.
REGLAGE DE TEMPÉRATURE ET DU DÉBIT
> Limitation de température :
• En sortie d’usine, tous les mitigeurs BIOCLIP sont livrés avec butée de limitation de température
enclenchée pour éviter tout risque de brûlure.
• La température maximale de l’ECS est fixée à 50°C pour les points de puisage destinés à la toilette
(Arrêté du 30/11/05).
> Réglage de la butée d’eau mitigée
Pour modifier le pré-réglage, déclipser puis repositionner la bague de butée située sous la manette.
La position de la bague permet de limiter la température à la sortie du mitigeur.
• Pour accéder à la cartouche
 , démonter la manette en déclipsant la pastille , dévisser la vis
à l’aide d’une clé Allen de 2,5 puis dévisser le cache écrou sur le corps de la robinetterie .
• Pour modifier le réglage de l’eau chaude (EC)
- A, déclipser la bague de butée  et la tourner
dans le sens des aiguilles d’une montre pour diminuer le réglage de l’eau chaude, ou dans le sens
inverse des aiguilles d’une montre pour l’augmenter. Repositionner la bague en vérifiant la température
de sortie du mitigeur pour obtenir la température maximum désirée.
• Pour revenir dans la position eau chaude maximum
- B, aligner le repère de la bague  avec le repère
se situant sur la cartouche .
REGLAGE DU DÉBIT
> Cartouche céramique Ø 40
Débit régulé à 5 l./min.
> Cartouche céramique Ø 40 avec équilibrage de pression «EP»
(voir principe de fonctionnement
 ).
Débit régulé à 3l./min pour une pression de 3 bar grâce au brise-jet à débit ECO (brevet DELABIE)
 .
Le débit pourra être ajusté, directement sur le brise-jet à l’aide d’une clé Allen n°2,5 :
Cran n°1 = 3 l./min. / Cran n°2 = 4 l./min. / Cran n°3 = 6 l./min.
FR
NT 2800 FR-GB-DE-PL-NL_Mise en page 1 18/07/13 10:01 Page3

DÉCLIPSAGE DU BIOCLIP OU DU BEC BIOCLIP
> Robinetterie BIOCLIP - A:
Pour déclipser le corps du mitigeur de son embase, couper les arrivées d’eau (robinets d’arrêt fournis)

puis, dévisser la vis se situant sur le côté de la robinetterie sans la retirer complètement à l’aide d’une clé
Allen standard de 3 .
Pour le repositionner, emboîter le corps verticalement sur l’embase et visser la vis. Ouvrir les arrivées
d’eau pour la mise en service. Robinetterie livrée avec un cache se fixant sur l’embase avant la pose
du mitigeur afin d’éviter le logement d’impuretées, de dépôts...
> Robinetterie à bec BIOCLIP
- B :
Robinetterie fournie avec 1 bec jetable pour l’installation, à compléter au choix avec 2 becs laiton
(réf.20002), 15 becs jetables (réf.20015) ou 10 becs filtrants (réf.20040 ou 30040).
• Bec laiton et bec filtrant : Pour extraire le bec, le tourner d’1/4 de tour à droite
 puis, le tirer vers
l’extérieur
 .
Pour le monter, la manœuvre inverse est requise.
• Bec jetable : Pour extraire le bec, le tirer vers l’extérieur.
Pour le monter, l’insérer tout simplement dans le logement prévu.
MAINTENANCE
• Vérifier au moins une fois par an et aussi souvent que nécessaire, le fonctionnement de la cartouche
à équilibrage de pression. En cas de dysfonctionnement, prévoir le remplacement de la cartouche.
ENTRETIEN & NETTOYAGE
•Nettoyage du chrome :
Ne jamais utiliser d’abrasifs ou tout autre produit à base de chlore ou d’acide.
Nettoyer à l’eau légèrement savonneuse, avec un chiffon ou une éponge.
• Mise hors gel : Purger les canalisations, et actionner plusieurs fois le mitigeur pour le vider
de son contenu d'eau.
RAPPEL :
• Nos robinetteries doivent être installées par des installateurs professionnels en respectant
les règlementations en vigueur, les prescriptions des bureaux d’études fluides et règles de l’art.
• Respecter le diamètre des tuyauteries permet d'éviter les coups de bélier ou pertes de pression/débit
(voir le tableau de calcul du catalogue et en ligne sur www.delabie.fr).
• Protéger l'installation avec des filtres, antibéliers ou réducteurs de pression diminue la fréquence
d'entretien.
• Poser des vannes d'arrêt à proximité des robinets facilite l'intervention d'entretien.
• Les canalisations, robinets d’arrêt, de puisage et tout appareil sanitaire doivent être vérifiés aussi
souvent que nécessaire et au moins une fois par an.
FR
Service Après Vente et Assistance technique :
Tél.: [phone] e.mail : [email protected]
Dernière version de cette notice disponible sur : www.delabie.fr
NT 2800 FR-GB-DE-PL-NL_Mise en page 1 18/07/13 10:01 Page4

INSTALLATION
• Supply with cold and hot water, with a maximum difference in temperature of 50°C between
the hot and the cold (recommended at 45°C), by balancing the pressure (ΔP < 1 bar). In the UK and
Ireland a thermostatic mixing valve should be installed to provide anti-scald, safe hot water temperature
control. Maximum supply pressure is 10 bar maximum (we recommend 0.5 to 5 bar dynamic
pressure).
INSTALLING THE MIXERS 
• Mount the mixer body on the washbasin or sink (hole Ø33mm) and tighten the two nuts on the
threaded rods.
• Connect using the stainless steel, braided PEX flexibles F3/8’’*. The flexibles on mixers 2820(EP),
2820L(EP), 2821(EP) and 2821L(EP) are supplied with stopcocks. Fit the stopcocks exactly as shown
in the diagram. Hard copper tails are also available.
• Ensure a suitable waterproof seal between the mixer and the work plan appropriate to the type of
installation.
ADJUSTING THE TEMPERATURE AND THE FLOW RATE
> Setting the maximum temperature limit:
• All BIOCLIP mixers are delivered with the temperature limiter engaged to prevent any risk of scalding.
• For the UK and Ireland, in healthcare and high risk applications, the temperature limiter must be
disengaged and a certified thermostatic mixing valve installed to provide safe hot water temperatures.
Recommended maximum hot water temperatures are 38°C for bidets and 41°C for washbasins
and showers.
> Adjusting the mixed water limiter
To adjust the pre-set, unclip and reposition the index ring sited underneath the lever.
The position of the index ring limits the water temperature at the mixer outlet.
• To access the cartridge
 , remove the lever by removing the covering cap , unscrew the grub
screw using a 2.5mm Allen key then unscrew the screw cover on the body of the mixer .
• To change the hot water (HW) setting
- A, disengage the index ring  and turn clockwise to lower
the hot water temperature, or anti-clockwise to increase the temperature. Replace the index ring
and check the temperature at the mixed water outlet to achieve the desired maximum temperature.
• To return to the maximum hot water position
- B, align the marker on the index ring  with
the marker on the cartridge .
• To disengage the mixed water limiter.
ADJUSTING THE FLOW RATE
> Ceramic cartridge Ø 40
Flow rate regulated at 5 lpm.
> Ceramic cartridge Ø40 with pressure balancing "EP" (see operation principles ).
An ECO flow straightener (DELABIE patented) delivers a flow rate of 3 lpm at 3 bar .
The flow rate can be adjusted using a 2.5mm Allen key directly on the flow straightener:
Notch n°1 = 3 lpm / Notch n°2 = 4 lpm / Notch n°3 = 6 lpm.
GB
*For 15mm compression fittings or hard copper tail options please contact Technical Support (see below).
NT 2800 FR-GB-DE-PL-NL_Mise en page 1 18/07/13 10:01 Page5

REMOVING THE BIOCLIP MIXER BODY OR BIOCLIP SPOUT
> BIOCLIP mixer - A:
To remove the mixer body from its base, shut-off the water supply at the inlets (stopcocks supplied)

then unscrew the grub screw situated on the side of the mixer, without removing it completely, using
a 3mm Allen key .
To replace, slot the body vertically in place on the base and tighten the screw again. Open the stop
cocks to reconnect the water supply. Mixer is supplied with a cover for the base to protect from dirt
and impurities prior to mounting the mixer body.
> BIOCLIP spouts
- B:
For UK market mixer supplied with 2 brass spouts L.156. Alternative options include: 2 brass spouts
L.75mm (ref.20003), 15 disposable spouts (ref.20015) or 10 spout filters (ref.20040 or 30040).
• Brass spouts and spout filters: To remove the spout, turn it clockwise through 90°
 then pull
towards you
 .
To replace the spout, reverse the procedure.
• Disposable spouts: To remove the spout, pull it towards you.
To replace the spout, simply insert it into the slot.
MAINTENANCE
• Check the operation of the pressure balancing cartridge at least once a year, and more frequently
if necessary. In case of malfunction, replace the cartridge.
CLEANING & SERVICING
• Cleaning chrome:
Do not use abrasive, chlorine or any other acid-based cleaning products.
Clean with soapy water using a cloth or a sponge.
• Frost protection: Drain the pipes and operate the mixer several times to drain any remaining water.
REMEMBER:
• Our mixers must be installed by professional installers in accordance with current regulations
and recommendations in your country, and the recommendations of the fluid engineer.
• Sizing the pipes correctly will avoid problems of water hammer and loss of pressure/flow rate.
(See the calculation table in the brochure or on line at www.delabie.com).
• Protect the installation with filters, water-hammer absorbers and pressure reducers to reduce
the frequency of maintenance.
• Install stopcocks close to the mixer to facilitate maintenance.
• The pipework, stopcocks, mixers and all sanitary ware must be checked regularly, at least once a year.
GB
After Sales Care and Technical Support:
For Delabie UK Ltd market only: Tel. [phone] email: [email protected]
For all other markets: Tel. [phone] email: [email protected]
The most recent version of this installation guide is available on: www.delabie.com
NT 2800 FR-GB-DE-PL-NL_Mise en page 1 18/07/13 10:01 Page6

INSTALLATION
• Anschluss an Trinkwasser und Trinkwasser warm, Temperaturunterschied Trinkwasser und Trinkwasser
warm maximal 50 °C (empfohlen: 45°C), Druckdifferenz TW und TWW ausgleichen ΔP < 1 bar.
Betriebsdruck: maximal 10 bar (empfohlen: 0,5 bis 5 bar Fließdruck).
EINBAU DER ARMATUR 
• Armatur auf dem Waschtisch bzw. Reinigungsbecken montieren (Bohrung Ø33 mm) und die
Langmuttern auf den Gewindestangen festziehen.
• Anschluss durch vormontierte Anschlussschläuche G3/8.
• Bei unebener Oberfläche geeignete Abdichtung verwenden.
TEMPERATUREINSTELLUNG
> Begrenzung der Maximaltemperatur
• Alle mechanischen BIOCLIP-Modelle werden mit werkseitig voreingestellter Temperaturverriegelung
geliefert. Dadurch wird das Verbrühungsrisiko deutlich reduziert.
• Das Verbrühungsrisiko an der Zapfstelle ergibt sich aus der vorgeschriebenen Warmwasser-Zirkulation
mit einer Temperatur von mindestens 55°C (gilt für alle Trinkwasserinstallationen von Großanlagen,
vgl. DVGW-Arbeitsblatt W 551 April 2004).
> Einstellung der Mischwassertemperatur
Zur Änderung der Voreinstellung den Einstellring (unter dem Bedienhebel) abziehen und neu
positionieren. Die Mischwasser-Begrenzung erfolgt durch die Position des Einstellrings.
• Zugang zur Kartusche
 durch Demontage des Bedienhebels: Abdeckung abnehmen , Schraube
mit 2,5mm Inbusschlüssel lösen ,dann Mutternabdeckung auf dem Armaturenkörper lösen .
• Zur Änderung der Einstellung TWW
- A, grauen Einstellring abziehen  und zur Reduzierung der
TWW-Einstellung im Uhrzeigerring drehen oder gegen den Uhrzeigersinn zur Erhöhung.
Einstellring wieder aufsetzen und dabei Mischwassertemperatur überprüfen, um die gewünschte
Maximaltemperatur zu erhalten.
• Um die Maximaltemperatur TWW wieder einzustellen
- B, Markierung auf dem Einstellring  auf
Markierung der Kartusche ausrichten .
DURCHFLUSSREGULIERUNG
> Keramikkartusche Ø 40:
Durchfluss reguliert auf 5 l/min.
Das Bauteil zur Durchflussregulierung kann abgenommen werden, wenn ein höherer Durchfluss
nötig ist. Hinweis: Die Kartuschen mit Sockel werden mit einer Erhöhung  geliefert. Diese
Erhöhung hält den Durchflussregulierer fest.
> Keramikkartusche Ø 40 mit Druckausgleichsfunktion «EP»
(Funktionsprinzip siehe
 ).
Durchfluss voreingestellt auf 3l/min bei 3 bar durch den neuen Strahlregler ECO (DELABIE-Patent)
 .
Der Durchfluss kann mit einem 2,5mm Inbusschlüssel direkt auf dem Strahlregler eingestellt
werden: Schlitz 1 = 3 l/min / Schlitz 2 = 4 l/min. / Schlitz 3 = 6 l/min.
DE
NT 2800 FR-GB-DE-PL-NL_Mise en page 1 18/07/13 10:01 Page7

DEMONTAGE VON ARMATUR ODER AUSLAUF
> BIOCLIP-Armatur - A:
Zum Lösen des BIOCLIP-Körpers vom Sockel Wasserzulauf absperren
 und dann Madenschraube an
der unteren Seite des Körpers mit einem 3 mm Inbusschlüssel herausdrehen, ohne sie vollständig zu lösen .
Abschließend den Körper aufrecht auf den Sockel setzen und die Schraube festziehen.
Zur Inbetriebnahme Wasserzulauf wieder öffnen. Armatur wird werkseitig mit Kunststoffabdeckung
auf dem Armaturensockel geliefert, zum Schutz vor Verschmutzungen und Ablagerungen
> Armaturen mit BIOCLIP-Auslauf
- B:
Armatur werkseitig mit 1 Einmalauslauf geliefert, wahlweise auch mit 2 Messingsausläufen
(Art.-Nr. 20002), 15 Einmalausläufen (Art.-Nr. 20015) oder 10 Filterausläufen (Art.-Nr. 20040 oder 30040)
kombinierbar.
• Messing- oder Filterauslauf: Zur Demontage des Auslaufs diesen um 1/4-Umdrehung nach rechts
drehen
 , dann den Auslauf herausziehen  .
Zur anschließenden Montage umgekehrt vorgehen.
• Einwegauslauf: Zur Demontage einfach herausziehen. Zur Montage eines neues Einwegauslaufs
diesen einfach in die vorhandene Aussparung einschieben.
INSTANDHALTUNG
• Bei «EP»-Modellen: Funktionsweise der Druckausgleichkartusche einmal jährlich (und je nach
Wasserqualität so oft wie nötig) überprüfen. B
ei Funktionsstörungen Kartusche austauschen.
INSTANDHALTUNG & REINIGUNG
•Reinigung der Chromteile:
Niemals scheuernde, chlor- oder säurehaltige Produkte verwenden.
Mit leichter Seifenlauge und einem weichen Tuch oder Schwamm reinigen.
• Frostschutz: Rohrleitungen absperren und Mischbatterie zur Entleerung mehrmals betätigen.
HINWEIS:
•Angemessene Leitungsquerschnitte verhindern Wasserschläge oder Druck- / Durchflussverluste.
• Die Absicherung der Installation mit Vorfiltern, Wasserschlag- oder Druckminderern reduziert die
Wartungshäufigkeit (empfohlener Druck 0,8 bis 5 bar).
• Vorgelagerte Absperrventile erleichtern die Wartung.
DE
Technischer Kundendienst:
Tel.: [phone] E-Mail: [email protected]
Aktuellste Version dieser Anleitung verfügbar unter: www.kuhfuss-delabie.de
NT 2800 FR-GB-DE-PL-NL_Mise en page 1 18/07/13 10:01 Page8

INSTALACJA
• Zasilanie w wodę zimną i wodę ciepłą, różnica temperatury między wodą ciepłą, a zimną
maksymalnie do 50°C (zalecane: 45°C), wyrównać ciśnienia (ΔP < 1 bar).
Ciśnienie zasilania : 10 bar maksymalnie (zalecane: 0,5 do 5 bar dynamiczne).
MONTAŻ 
• Zamontować korpus baterii na umywalce lub zlewozmywaku (otwór Ø33 mm).
następnie dokręcić nakrętki na gwintowanych trzpieniach.
• Podłączenie do wody za pomocą zamontowanych wężyków z plecionego inoxu F3/8’’. Wężyki
do baterii 2820(EP), 2820L(EP), 2821(EP) i 2821L(EP) są dostarczane z zaworami odcinającymi.
W celu ochrony instalacji należy założyć dostarczone uszczelki-filtry w zaworach odcinających,
w kierunku wskazanym na rysunku.
• Należy przewidzieć odpowiednie uszczelnienia między armaturą, a umywalką/zlewem
w zależności od materiału na którym jest montowana bateria.
REGULACJA TEMPERATURY
> Ograniczenie temperatury:
• Wszystkie nasze baterie BIOCLIP są dostarczane z ustawionym ogranicznikiem temperatury,
aby uniknąć ryzyka oparzenia.
• Temperatura maksymalna CWS jest ustawiona między 55°C, a 60°C w punktach czerpalnych
(Dz.U. Nr 75, poz. 690).
> Regulacja ogranicznika temperatury wody mieszanej
Aby zmienić ustawienia należy odczepić i zmienić pozycję pierścienia ograniczającego pod
uchwytem. Pozycja pierścienia ogranicza temperaturę wody mieszanej.
• Aby dostać się do głowicy
 , należy zdjąć uchwyt odczepiając zaślepkę , odkręcić śrubkę
za pomocę imbusa nr 2,5 i odkręcić osłonę nakrętki na korpusie .
• Aby zmienić ustawienia wody ciepłej (WC)
- A, należy odczepić pierścień ograniczający 
i przekręcić w kierunku wskazówek zegara, aby zmniejszyć temperaturę wody ciepłej lub
odwrotnie, aby ją zwiększyć. Ustawić ponownie pierścień sprawdzając temperaturę na
wyjściu baterii, aby otrzymać odpowiednią maksymalną temperaturę wody.
• Aby powrócić do pozycji maksymalnej temperatury wody ciepłej
- B, należy dopasować
znak na pierścieniu  ze znakiem na głowicy .
REGULACJA WYPŁYWU
> Głowica ceramiczna Ø 40
Wypływ nastawiony na 5 l/min.
> Głowica ceramiczna Ø 40 z regulatorem ciśnienia «EP»
(Zobacz zasadę działania
 ).
Wypływ nastawiony na 3l./min. przy ciśnieniu 3 bar, dzięki sitku o wypływie EKO
(patent DELABIE)
 . Wypływ może być regulowany bezpośrednio na sitku za pomocą
imbusa nr 2,5:Uskok nr 1 = 3 l./min. / Uskok nr 2 = 4 l./min. / Uskok nr 3 = 6 l./min.
PL
NT 2800 FR-GB-DE-PL-NL_Mise en page 1 18/07/13 10:01 Page9

ARMATURA ZATRZASKOWA BIOCLIP LUB WYLEWKA BIOCLIP
> Armatura BIOCLIP - A:
Aby zdjąć baterię z podstawy należy : zamknąć dopływ wody (dostarczone zawory odcinające)
 następnie odkręcić śrubę znajdującą się z boku baterii, za pomocą standardowego klucza
imbusowego nr 3, ale jej całkowicie nie wyciągać .
Aby ponownie podłączyć baterię należy wpasować korpus w podstawę i przykręcić śrubę.
Otworzyć dopływ wody. Armatura jest dostarczana z zaślepką mocowaną na podstawie przed
montażem baterii w celu uniknięcia osadzania się w niej zanieczyszczeń…
> Armatura z wylewką BIOCLIP
- B:
Armatura dostarczana z 1 jednorazową wylewką, można ją skompletować wedle wyboru
2 mosiężnymi wylewkami (nr 20002), 15 jednorazowymi wylewkami (nr 20015) lub 10 filtrującymi
wylewkami (nr 20040 lub 30040).
• Wylewka z mosiądzu i wylewka filtrująca: Aby wyciągnąć wylewkę należy ją przekręcić
o 1/4 obrotu w prawo
 następnie wyciągnąć  .
Aby ją założyć należy wykonać odwrotny manewr.
• Wylewka wymienna: Aby zdemontować wylewkę należy ją wyciągnąć.
Aby ją zamontować należy włożyć wylewkę w otwór.
KONSERWACJA
• Sprawdzać przynajmniej raz w roku (i jak tylko jest to konieczne) funkcjonowanie głowicy
z wyrównaniem ciśnienia. W przypadku złego funkcjonowania należy wymienić głowicę.
OBSŁUGA I CZYSZCZENIE
• Czyszczenie chromu:
Nie należy używać środków żrących, na bazie chloru lub kwasu. Czyszczenie wodą z mydłem,
za pomocą miekkiej szmatki lub gąbki.
• Ochrona przed mrozem:
Opróżnić instalację celem ewakuacji wody. W przypadku narażenia na długie nie używanie,
należy wykręcić głowicę i przechowywać w ciemnym pomieszczeniu i temperaturze pokojowej.
UWAGA:
•Nasza armatura musi byćinstalowana przez profesjonalnych instalatorów, przestrzegając
obowiązującego prawa, zapisów biur projektowych i dobrych praktyk.
•Przestrzeganie średnicy rur pozwala uniknąć uderzeń hydraulicznych lub straty
ciśnienia/wielkości wypływu (tabele z obliczeniami w katalogu).
• Ochrona instalacji filtrami, amortyzatorami uderzeń hydraulicznych lub reduktorami
ciśnienia, zmniejsza częstotliwość konserwacji.
• Instalacja zaworów odcinających w pobliżu baterii ułatwia konserwację.
• Instalacja, zawory odcinające i czerpalne oraz każde urządzenie sanitarne muszą być sprawdzane
tyle razy ile jest to konieczne, jednak nie mniej niż raz w roku.
PL
Serwis posprzedażowy i Pomoc techniczna:
Tel.: [phone] e-mail: [email protected]
Ostatnia wersja tej ulotki jest dostępna na stronie : www.delabie.pl
NT 2800 FR-GB-DE-PL-NL_Mise en page 1 18/07/13 10:01 Page10

INSTALLATIE
• Koud water en warm water met een temperatuurverschil tussen beide van maximum 50°C
(aanbevolen : 45°C) aansluiten en drukverschillen regelen (ΔP < 1 bar).
Druk: maximum 10 bar (aanbevolen stromingsdruk: 0,5 tot 5 bar).
PLAATSEN VAN DE KRAAN 
• Bevestig het kraanlichaam op de wastafel of spoeltafel (boring Ø 33 mm) en bevestig vervolgens
de 2 moeren op de draadstangen.
• Aansluiten d.m.v. voorgemonteerde RVS gevlochten flexibele slangen F3/8”. De flexibele slangen van
de mengkranen 2820(EP), 2820L(EP), 2821(EP) en 2821L(EP)worden geleverd met stopkranen.
De modellen 28201L(EP), 28211(EP) en 28211L(EP) worden geleverd zonder stopkranen.
Monteer de stopkranen , in de richting aangeduid op de tekening.
• Zorg voor een geschikte afdichting tussen kraan en werkblad, afhankelijk van het type ondergrond.
TEMPERATUUR- EN DEBIETREGELING
> Temperatuursbegrenzing:
• Alle BIOCLIP mengkranen worden geleverd met een vooringestelde temperatuursbegrenzing om
zo elk risico op verbranding tegen te gaan.
• De maximumtemperatuur van het sanitair warm water is ingesteld op 50°C voor de aftappunten
bestemd voor het wassen (Besluit van 30/11/05).
> Regelen van de temperatuursbegrenzingsring
Om de vooringestelde temperatuursbegrenzing te wijzigen, de regelring juist onder de greep losclipsen
en opnieuw instellen. De positionering van de ring laat toe de temperatuur op de uitgang van de
kraan te begrenzen.
• Om toegang te krijgen tot het binnenwerk
 , de greep demonteren door het knopje in te drukken ,
de schroef losmaken met behulp van een inbussleutel 2,5 en vervolgens het afdekkapje van de
schroef op het kraanlichaam losschroeven .
• Om de warmwater regeling te wijzigen (WW)
- A, de begrenzingsring losclipsen (1) en in wijzerzin
draaien om de warmwater regeling te verminderen, in tegenwijzerzin draaien om die te vermeerderen.
De ring terugplaatsen en ondertussen de temperatuur aan de uitgang controleren om zeker te zijn
dat de gewenste maximumtemperatuur wordt bekomen.
• Om terug te keren naar de maximum warmwatertemperatuur
- B, de markering op de ring  op
dezelfde plaats als de markering op het binnenwerk plaatsen .
DEBIETREGELING
> Keramisch binnenwerk Ø 40:
Debiet ingesteld op 5 l./min.
> Keramisch binnenwerk Ø 40 met drukregelaar «EP»
(zie werkingsprincipe
 ).
Debiet ingesteld op 3l./min voor een druk van 3 bar dankzij de ECO debiet straalbreker (patent DELABIE)
 .
Het debiet kan rechtstreeks op de straalbreker worden aangepast met behulp van een
inbussleutel n°2,5: inkeping n°1 = 3 l./min. / inkeping n°2 = 4 l./min. / inkeping n°3 = 6 l./min.
NL
NT 2800 FR-GB-DE-PL-NL_Mise en page 1 18/07/13 10:01 Page11

DEMONTEREN VAN DE BIOCLIP KRAAN OF BIOCLIP UITLOOP
> BIOCLIP kraan - A:
Om het kraanlichaam van de voet los te clipsen, eerst de watertoevoer afsluiten
 daarna de schroef die
zich op de zijkant van de kraan bevindt losmaken met een standaard inbussleutel van 3 .
Om terug te plaatsen, het lichaam recht op de voet plaatsen, de schroef vastzetten en de watertoevoer
openen voor inwerkingstelling. De kraan wordt geleverd met een tijdelijk afdekkapje, dat geplaatst
wordt over de voet (voor installatie van de kraan, of tijdens reining), om de vorming van onzuiverheden
en aanslag te verhinderen.
> Kraan met bioclip uitloop
- B:
Kraan geleverd met 1 wegwerpbare uitloop, te vervolledigen naar keuze met 2 messing uitlopen
(ref 20002), 15 wegwerpbare uitlopen (ref 20015) of 10 filteruitlopen (ref 20040 of 30040).
• Messing uitloop en filteruitloop: Om de uitloop los te maken, deze een kwartslag naar rechts
draaien 1, en daarna naar buiten trekken
 .
Om terug te plaatsen de omgekeerde handeling uitvoeren.
• Wegwerpuitloop: Om de uitloop los te maken, deze naar buiten trekken.
Om een nieuwe uitloop te plaatsen, deze gewoon in de voorziene opening monteren.
SERVICE
• Controleer minstens 1x per jaar en zo vaak als nodig de werking van het binnenwerk met drukregelaar.
Bij een slechte werking overgaan tot de vervanging van het binnenwerk.
SCHOONMAKEN & ONDERHOUD
•Reinigen van chroom:
Gebruik nooit schuurmiddelen en chloorhoudende of andere chemische producten. Reinig met
zeepwater en een zachte doek of spons.
• Vorstvrij stellen: Spoel de leidingen en stel de kraan enkele keren na elkaar in werking zodat ze
volledig geledigd wordt.
AANBEVELINGEN:
•Onze kranen dienen geplaatst te worden door professionele vaklui die de plaatselijk geldende
reglementering, de voorschriften van de studieburelen en de "regels der kunst" dienen te respecteren.
•Respecteer de benodigde diameters van de leidingen om waterslagen of druk/debietverliezen
tegen te gaan (zie berekeningstabel in de catalogus of online op www.delabie.fr).
• Bescherm de installatie met filters, waterslagdempers of drukregelaars en beperk zo het onderhoud.
• Plaats stopkranen in de nabijheid van het kraanwerk om eventuele onderhoudswerken te
vergemakkelijken.
• De leidingen, stopkranen, tapkranen en andere sanitaire toestellen zo vaak als nodig en minimum
eenmaal per jaar inspecteren
.
NL
Naverkoopdienst en Technische dienst:
Tel: + 32 (0)2 520 16 76 e-mail: [email protected]
De laatste bijgewerkte versie van deze folder is beschikbaar op www.delabie.nl
NT 2800 FR-GB-DE-PL-NL_Mise en page 1 18/07/13 10:01 Page12
