Delabie TEMPOFLUX 1 761900 User manual

Robinet temporisé
pour WC à encastrer
Time flow valve
for recessed WCs
Selbstschluss-Druckspüler für WC
für Unterputzmontage
Podtynkowy zawór czasowy
do WC
Zelfsluitende kraan
voor WC inbouw
Fluxor de descarga temporizada
para inodoros, empotrado
Torneira temporizada de sanita
para encastrar
Порционный встраиваемый кран
для унитаза
DE
FR
EN
PL
NL
ES
PT
RU
TEMPOFLUX
TEMPOFLUX 2
NT
761/762
Indice D
Purger soigneusement les canalisations
avant la pose et la mise en service du produit.
Thoroughly flush the pipes to remove any impurities
before installing and commissioning the product.
Vor Montage und Inbetriebnahme des Produkts
die Anschlussleitungen regelkonform spülen.
Dokładnie wypłukać instalację przed
montażem i uruchomieniem produktu.
Spoel zorgvuldig de leidingen alvorens
tot installatie of ingebruikname van de kraan over te gaan.
Purgar cuidadosamente las tuberías
antes de la instalación y de la utilización del producto.
Purgar cuidadosamente as canalizações
antes da instalação e utilização do produto.
ES
FR
EN
DE
PL
NL
PT
RU Перед установкой и подключением устройства тщательно
промыть канализационные трубы напором воды.

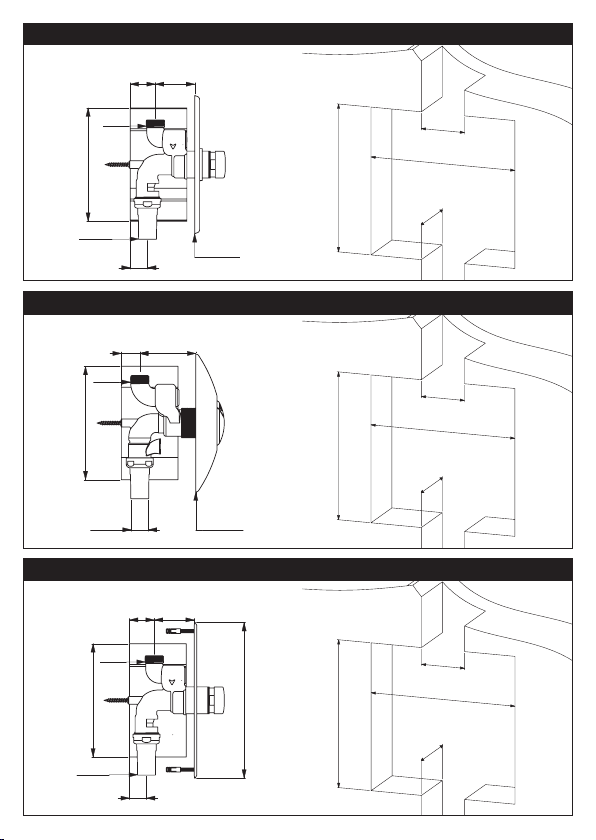

170x145x80
38
27
42-65
3/4"
Ø 25
Ø 195
170x145x80
33 58-78
Ø 25
Ø 195
3/4"
170x145x80
38
27
45-72
220x170
3/4"
Ø 25
180
50
80 min.
105 max.
180
180
50
90 min.
110 max.
180
180
50
85 min.
110 max.
180
761900
762902
761627

R50 min
500 min.
400 min
Ø32
B
D
A
C
E
0

F
H
J1
G
I
J2
Réf: 761... = Ø38 Réf: 762... = M42
7 sec
+
-
x3
PUSH

J3
K1
L1
J4
K2
L2
K3
L3
-
761627
761900

M1
N1
M2
N2
762902

AA
AC
AE
AB
AD
AF
761627  761900
> 10 sec
TURN
MAX
7 mm

AG
AI
AH
AJ
762902
> 10 sec

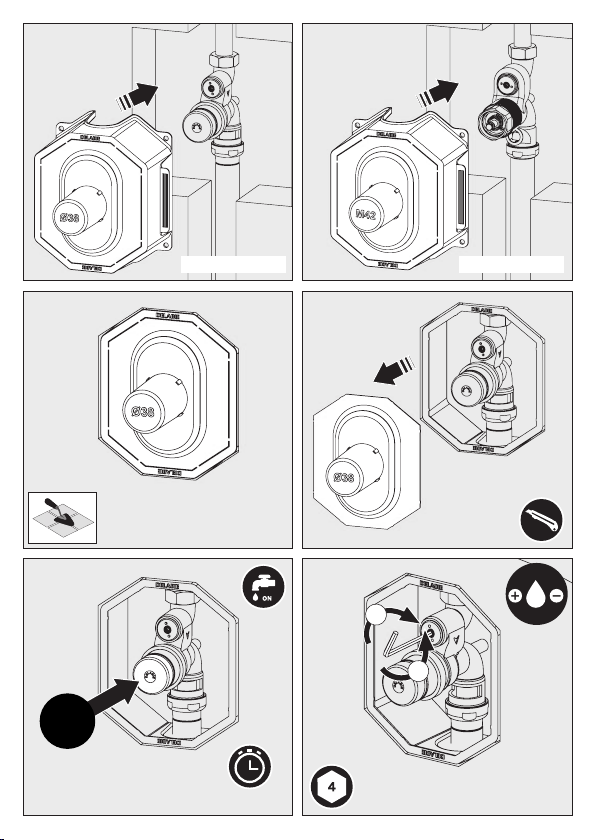

INSTALLATION
IL REVIENT À L’INSTALLATEUR LA RESPONSABILITÉ :
•DE RENDRE ÉTANCHE LA NICHE D’ENCASTREMENTAFIN D’INTERDIRE TOUTE ENTRÉE D’EAU ;
•D’EMPÊCHER, EN CAS DE PRÉSENCE ACCIDENTELLE D’EAU DANS LA NICHE
D’ENCASTREMENT (CONDENSATION, RUISSELLEMENT, FUITE...), TOUTE STAGNATION
ET D’ASSURER L’ÉVACUATION DE CETTE EAU À L’EXTÉRIEUR DE LA NICHE D’ENCASTREMENT ;
•DE VÉRIFIER AU MOINS UNE FOIS PAR AN ET AUSSI SOUVENT QUE NÉCESSAIRE L’ÉTANCHÉITÉ
DES JOINTS ENTRE LA ROSACE ET LA PLAQUE INOX ET LE MUR ET ENTRE LA ROSACE
OU LA PLAQUE INOX ET LE CORPS DU ROBINET. EN CAS DE BESOIN, LES REMPLACER.
Le non-respect de ces conseils risque d’engendrer des infiltrations dans le mur, pour lesquelles
DELABIE ne pourrait être tenu responsable.
EN CAS DE DOUTE, APPELEZ L’ASSISTANCE TECHNIQUE DELABIE AU [phone].
MAINTENANCE

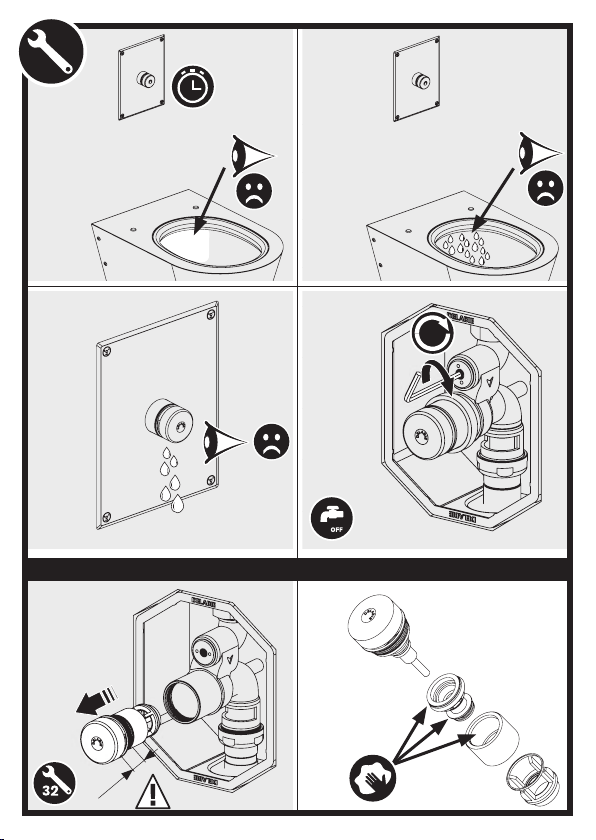

Refoulement d’eau au niveau de la prise antisiphonique :
Vérifier que le tube ne soit pas en butée sur la céramique et que son coude ait un rayon proche de 50 mm.
Absence de chasse d’eau :
Pression dynamique trop faible, canalisation sous dimensionnée, ou coude de chasse à 90°.
Attention: ne jamais graisser l’intérieur du mécanisme.
FR
RAPPEL
•Nos robinetteries doivent être installées par des installateurs professionnels en respectant
les réglementations en vigueur, les prescriptions des bureaux d’études fluides et les règles de l’art.
•Respecter le diamètre des tuyauteries permet d’éviter les coups de bélier ou pertes de pression/
débit (voir le tableau de calcul du catalogue et en ligne surwww.delabie.fr).
•Protéger l’installation avec des filtres, antibéliers ou réducteurs de pression diminue la fréquence
d’entretien (pression conseillée 1 à 5 bar).
•Poser des vannes d’arrêt à proximité des robinets facilite l’intervention d’entretien.
•Les canalisations, filtres, clapets antiretour, robinets d’arrêt, de puisage, cartouche et tout appareil
sanitaire doivent être vérifiés au moins une fois par an et aussi souvent que nécessaire.
ENTRETIEN & NETTOYAGE
•Nettoyage du chrome, de l’aluminium et de l’Inox : ne jamais utiliser d’abrasifs ou tout autre produit
à base de chlore ou d’acide. Nettoyer à l’eau légèrement savonneuse avec un chiffon ou une éponge.
•Mise hors gel : purger les canalisations et actionner plusieurs fois la robinetterie pourlavider
de son contenu d’eau. En cas d’exposition prolongée au gel, nous recommandons de démonter
les mécanismes et de les stocker à l’abri.
Service Après-Vente :
Tél. : + 33 (0)3 22 60 22 74 - e-mail : [email protected]
Notice disponible sur : www.delabie.fr

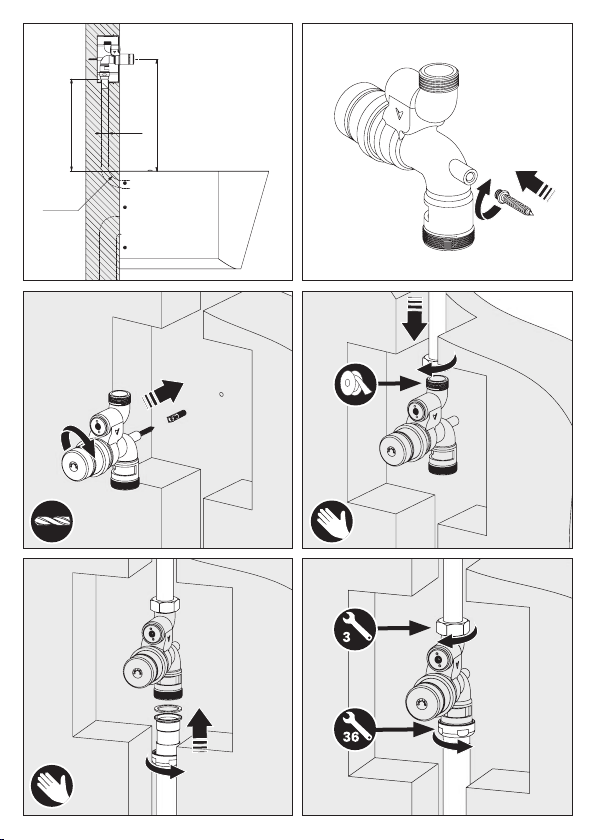

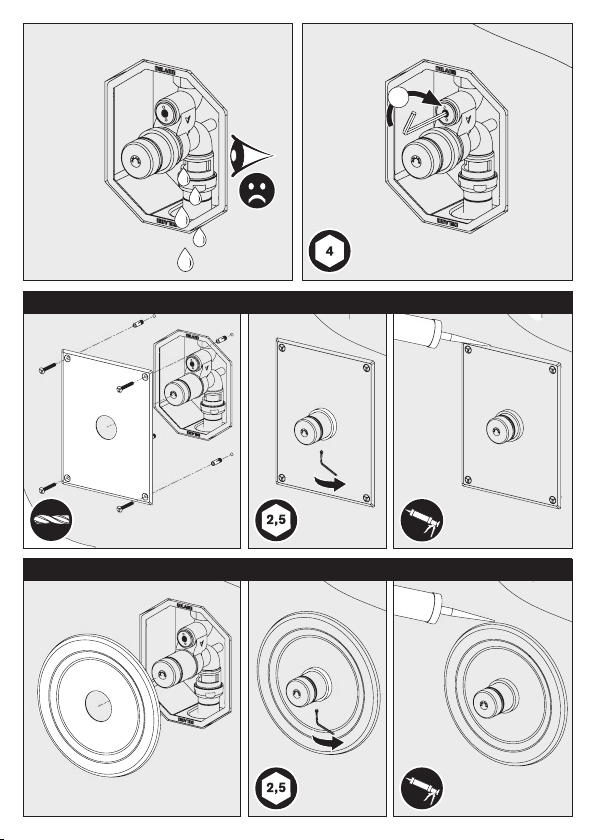

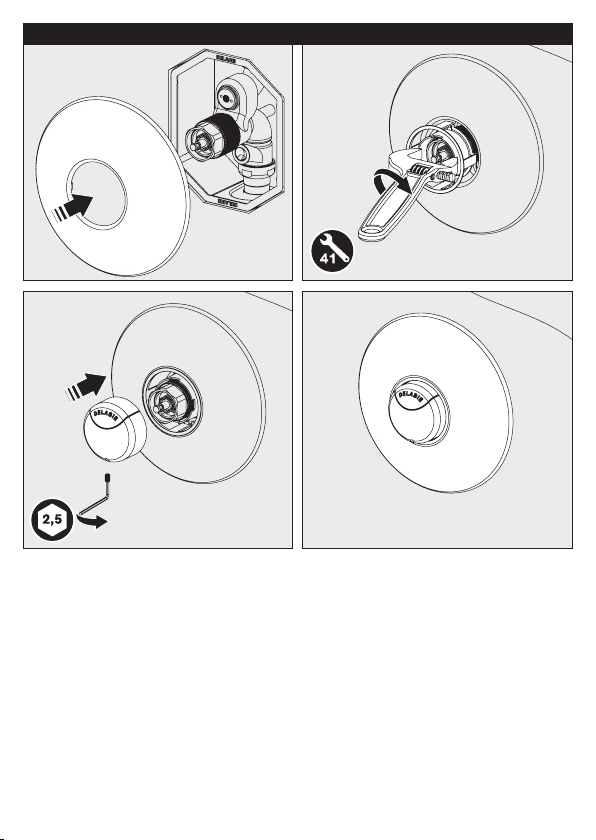

INSTALLATION
THE INSTALLER MUST ENSURE:
•THE SEAL AROUND THE RECESSING HOUSING IS WATERPROOF TO PREVENT ANY INGRESS
OF WATER;
•ANY WATER ACCIDENTALLY ENTERING THE RECESSING HOUSING (E.G. CONDENSATION,
RUN OFF, LEAKS, ETC.) HAS AN EXTERNAL DRAINAGE POINTTO PREVENTANYSTAGNATION;
•THE INTEGRITY OF THE SEALS BETWEEN THE STAINLESS STEELWALL PLATE ANDTHE WALL
OR THE WALL PLATE AND THE MIXER/TAP/VALVE AT LEAST ONCE A YEAR, AND MAKE GOOD
IF NECESSARY.
If this advice is not followed, water may leak into the wall.
DELABIE cannot be held responsible for any ingress.
FOR FURTHER INFORMATION PLEASE CALL DELABIE TECHNICALSUPPORT UK: 01491 821821.
ALL OTHER MARKETS: [phone].
EN
REMEMBER
•Our valves must be installed by professional installers in accordance with current regulations
and recommendations in your country, and the specifications of the fluid engineer.
•Sizing the pipes correctly will avoid problems offlow rate, pressure loss and water hammer
(see calculation table in our brochure and online at www.delabie.com).
•Protect the installation with filters, water hammer absorbers and pressure reducers to reduce
the frequency of maintenance (recommended pressure from 1 to 5 bar maximum).
•Install stopcocks close to the valve to facilitate maintenance.
•The pipework, filters, non-return valves, stopcocks, bib taps, cartridge and all sanitary fittings should
be checked at least once ayear, and more frequently if necessary.
MAINTENANCE & CLEANING
•Cleaning chrome, aluminium and stainless steel: do not use abrasive, chlorine or any other acid-
based cleaning products. Clean with mild soapy water using a cloth or a sponge.
•Frost protection: drain the pipes and operate the valve several times to drain any remaining water.
In the event of prolonged exposure to frost, we recommend taking the mechanisms apart and storing
them indoors.
After Sales Care Support:
For the UK market only: Tel. [phone] - email: [email protected]
The installation guide is available on: www.delabie.co.uk
For all other markets: Tel. [phone] - email: [email protected]
The installation guide is available on: www.delabie.com

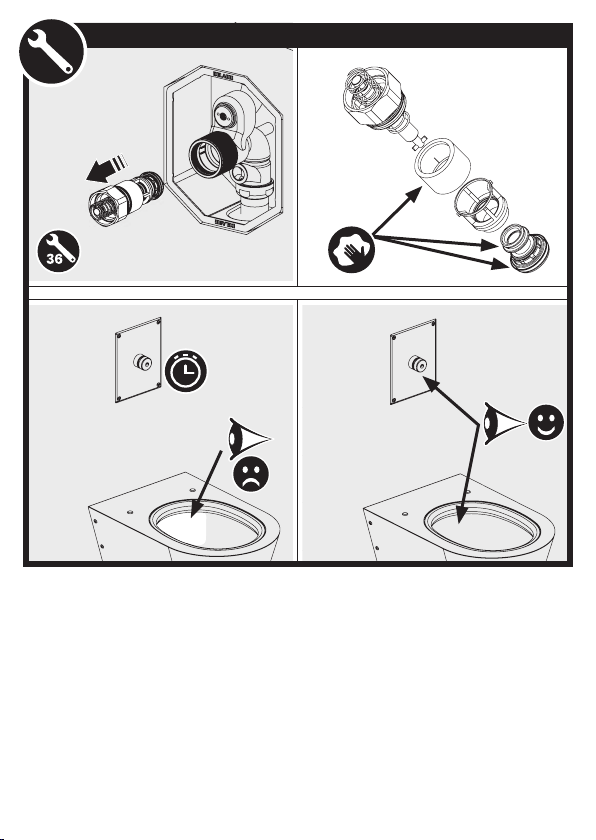

MAINTENANCE
Water discharge from the vacuum breaker:
Check flush tube is not fully inserted up to the WC pan and check flush tube radius is at 50mm.
No flush:
Dynamic pressure is too weak, pipework sizing is incorrect, or flush tube curve is 90°.
BEWARE: DO NOT grease the inside of the mechanism.
