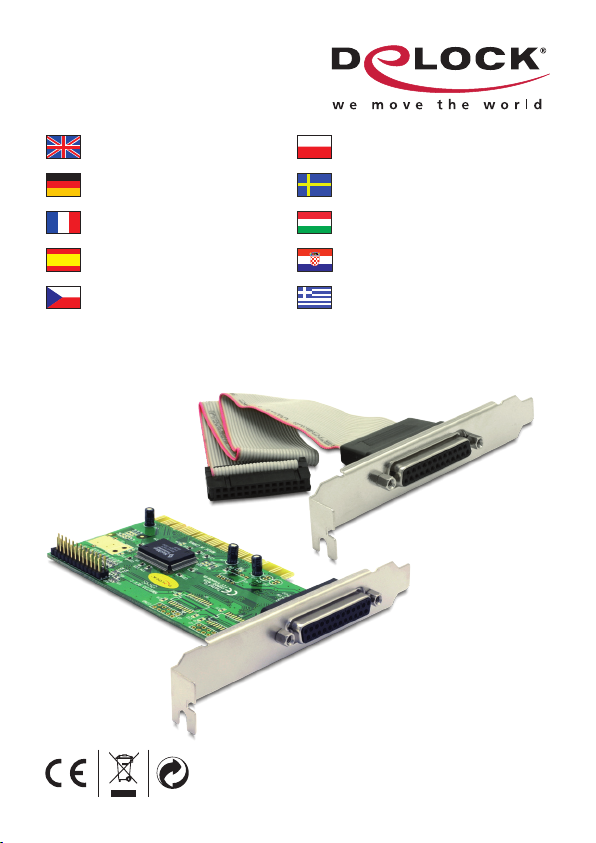

DeLOCK 89016 User manual

PCI Card > 2 x Parallel
Product-No:89016
User manual no:89016-a
www.delock.com
Gebrauchsanweisung
User manual
Manuel d'utilisation
Manual del usuario
Příručka uživatele
Instrukcja obsługi
Használati utasítás
Korisnički priručnik
Εγχειρίδιο χρήστη
Bruksanvisning

-1-
Description
The Delock PCI card expands your PC by two external parallel ports. You can
connect devices like scanner, printer etc. to the card.
Specification
• Connector:
external: 1 x parallel Sub-D 25 pin female
connecting cable with rear bracket: 25 pin male > 1 x parallel Sub-D 25 pin
internal: 1 x 25 pin parallel port pin header
1 x 32-Bit PCI standard 2.1
• Chipset: Moschip
• Data transfer rate up to 1.5 Mb/s
• FIFO: 16 byte
• Automatically selects IRQ and I/O
• Supports PCI IQR sharing
• SPP, PS2, EPP, ECP compatible to IEEE 1284
System requirements
• Windows Vista/Vista-64/7/8/8.1, Linux Kernel 2.6
• PC with one free PCI slot
Package content*
• PCI card + rear bracket
• Driver CD
• User manual
*Make sure that product package contains all items before operation. If any item
is missing or damaged, then please contact your dealer immediately.
Safety instructions:
• Protect the product against moisture
• Avoid anti-static electricity when installing the card

-2-
Hardware Installation
Note:
Follow the general instructions for installation of the product. If necessary, read
the manual of your computer, or ask a specialist for help.
1. Turn off your PC and unplug the power cord.
2. Open the housing.
3. Remove the slot holder from the available PCI slot and the rear slot for the
parallel port.
4. Before you can insert the Card into the PCI slot, please connect the parallel
port of the rear bracket to the PCI card.
5. Insert the card straight and carefully into the free PCI slot, until it is well
seated.
6. Use a screw to attach the card to the housing.
7. Fix the rear bracket with a screw also on the housing.
8. Reattach the housing, and connect the power cord to the AC adapter.
Driver Installation
1. Switch on your computer.
2. Put the driver CD in the CD ROM drive.
3. Open Windows Explorer, select: CD-drive\Moschip\OS\Setup.exe.
4. Follow the instructions of the driver installation.
5. Restart your system after the installation.
6. After restart you can start using the device immediately.
Support Delock
If you have further questions, please contact our customer support
[email protected]
You can find current product information on our homepage: www.delock.com
Final clause
Information and data contained in this manual are subject to change without
notice in advance. Errors and misprints excepted.
Copyright
No part of this user manual may be reproduced, or transmitted for any purpose,
regardless in which way or by which means, electronically or mechanically,
without explicit written approval of Delock.
Edition: 03/2014

-3-
Kurzbeschreibung
Die Delock PCI Karte erweitert Ihren PC um zwei externe Parallele Ports.
Sie können an die Karte verschiedene Geräte wie z.B. Scanner, Drucker etc.
anschließen.
Technische Daten
• Anschlüsse:
extern: 1 x Parallel Sub-D 25 Pin Buchse
Anschlusskabel mit Slotblech: 25 Pin Stecker >
1 x Parallel Sub-D 25 Pin Buchse
intern: 1 x 25 Pin Parallel Port Pin Header
1 x 32-Bit PCI Standard 2.1
• Chipsatz: Moschip
• Datentransferrate bis zu 1.5 Mb/s
• FIFO: 16 byte
• Automatisches Einstellen des IRQ und I/O
• Unterstützt PCI IQR Sharing
• SPP, PS2, EPP, ECP kompatibel zu IEEE 1284
Systemvoraussetzungen
• Windows Vista/Vista-64/7/8/8.1, Linux Kernel 2.6
• PC mit einem freien PCI Steckplatz
Packungsinhalt*
• PCI Karte + Slotblech
• Treiber CD, Bedienungsanleitung
*Überzeugen Sie sich vor Inbetriebnahme, dass alle Bestandteile des
Lieferumfangs in der Verpackung enthalten sind. Sollte etwas fehlen oder
beschädigt sein, wenden Sie sich bitte umgehend an Ihren Fachhändler.
Sicherheitshinweise:
• Produkt vor Feuchtigkeit schützen
• Vermeiden Sie antistatische Aufladung beim Einbau der Karte
Hardware Installation
Hinweis:
Folgen Sie den hier anschließenden allgemeinen Anweisungen zur Installation
des Produktes. Bei Bedarf lesen Sie bitte in Ihrem Computerhandbuch nach oder
wenden Sie sich an einen Fachmann.

-4-
1. Schalten Sie Ihren PC aus, ziehen Sie das Netzkabel.
2. Öffnen Sie das Gehäuse.
3. Entfernen Sie das Slotblech vom gewünschten freien PCI Steckplatz und
das Slotblech für den parallelen Port.
4. Bevor Sie die Karte in den PCI Slot stecken müssen Sie den Anschluss des
parallelen Slotbleches an der PCI Karte anschließen.
5. Stecken Sie die Karte gerade und vorsichtig in den freien PCI Slot, bis sie
fest sitzt.
6. Befestigen Sie die Karte mit einer Schraube am Gehäuse.
7. Schrauben Sie das Slotblech mit einer Schraube am Gehäuse an.
8. Schließen Sie das Gehäuse wieder und verbinden Sie das Netzkabel mit
dem Netzteil.
Treiber Installation
1. Schalten Sie den Computer ein.
2. Legen Sie die Treiber CD in Ihr Laufwerk ein.
3. Öffnen Sie mit dem Explorer folgendes Programm: CD-Laufwerk\Moschip\
OS\Setup.exe.
4. Folgen Sie nun den Anweisungen der Treiber Installation.
5. Starten Sie nach der Installation Ihr System neu.
6. Nach dem Neustart können Sie das Gerät verwenden.
Support Delock
Bei weitergehenden Supportanfragen wenden Sie sich bitte an
[email protected]
Aktuelle Produktinformationen und Treiber Downloads finden Sie auch auf
unserer Homepage: www.delock.de
Schlussbestimmung
Die in diesem Handbuch enthaltenen Angaben und Daten können ohne vorherige
Ankündigung geändert werden. Irrtümer und Druckfehler vorbehalten.
Copyright
Ohne ausdrückliche schriftliche Erlaubnis von Delock darf kein Teil dieser
Bedienungsanleitung für irgendwelche Zwecke vervielfältigt oder übertragen
werden, unabhängig davon, auf welche Art und Weise oder mit welchen Mitteln,
elektronisch oder mechanisch, dies geschieht.
Stand: 03/2014

-5-
Description
La carte PCI Delock étend votre PC avec deux ports parallèle externes. Vous
pouvez connecter des périphériques tels que scanner, imprimante etc. sur la
carte.
Spécifications techniques
• Connecteur:
externe: 1 x Sub-D parallèle femelle à 25 broches
câble de connexion avec support arrière: male 25 broches >
1 x Sub-D parallèle femelle à 25 broches
interne: 1 x Port barrette mâle 25 broches en parallèle
1 x 32-Bit PCI standard 2.1
• Chipset: Moschip
• Débit de données jusqu‘à 1.5 Mo/s
• FIFO: 16 byte
• Sélection automatique de l‘IRQ et de l‘I/O
• Prise en charge du partage d‘IRQ PCI
• SPP, PS2, EPP, ECP compatible to IEEE 1284
Configuration système requise
• Windows Vista/Vista-64/7/8/8.1, Linux Kernel 2.6
• PC avec un slot PCI libre
Contenu de l’emballage*
• PCI Carte + support arrière
• CD d’installation des pilotes
• Mode d’emploi
*Assurez-vous que l'emballage du produit contient tous les éléments avant de
procéder. Si un quelconque élément venait à manquer ou était endommagé,
veuillez contacter immédiatement votre revendeur.
Instructions de sécurité:
• Protéger le produit contre l’humidité
• Éviter l’électricité statique lors de l’installation de la carte
Installation matérielle
Note:
Suivez les instructions générales pour l'installation du produit. Si nécessaire,
consultez le manuel de votre ordinateur, ou demander l'aide d'un spécialiste.

-6-
1. Eteignez votre PC et débranchez le cordon d'alimentation.
2. Ouvrez le boîtier.
3. Avant de pouvoir insérer la carte dans le slot PCI, veuillez connecter le port
du support arrière parallèle sur la carte PCI.
4. Insérez la carte tout droit et avec précaution dans un slot PCI libre, jusqu‘à
ce qu‘elle soit bien en place.
5. Insérez la carte tout droit et avec précaution dans le slot PCI libre jusqu‘à ce
qu‘elle soit bien en place.
6. Utilisez une vis pour attacher la carte au boîtier.
7. Fixez également le support arrière avec une vis sur le boîtier.
8. Remontez le boîtier et branchez le cordon d‘alimentation et l‘adaptateur AC.
Installation du pilote
1. Allumez votre ordinateur.
2. Mettez le CD de pilotes dans le lecteur de CD ROM.
3. Ouvrez l‘Explorateur Windows, sélectionnez:
CD-drive\Moschip\OS\Setup.exe.
4. Suivez les instructions d’installation du pilote.
5. Redémarrez votre système après l’installation.
6. Après redémarrage vous pouvez immédiatement commencer à utiliser le
périphérique.
Assistance Delock
Si vous avez d'autres questions, veuillez contacter notre assistance client:
[email protected]
Vous pouvez trouver les informations sur nos produits actuels sur notre page
d'accueil: www.delock.fr
Clause finale
Les informations et données contenues dans ce manuel sont sujettes à
modifications sans préavis. Sont exclues les erreurs et les fautes d'impression.
Copyright
Aucune partie de ce manuel d'utilisation ne peut être reproduite ou transmise,
quel qu'en soit le but, et sous quelque moyen que ce soit, électronique ou
mécanique, sans l'approbation écrite expresse de Delock.
Version: 03/2014

-7-
Descripción
La tarjeta PCI Delock amplía su PC con dos puertos paralelo externos. Puede
conectar dispositivos como escáneres, impresoras, etc a esta tarjeta.
Especificación técnica
• Conector:
externo: 1 x Sub-D de 25 contactos paralelo hembra
cable de conexión con soporte posterior: 25 contactos macho >
1 x Sub-D de 25 contactos paralelo hembra
interno: 1 x Base de conexiones de puerto paralelo de 25 contactos
1 x 32-Bit PCI estándar 2.1
• Conjunto de chips: Moschip
• Velocidades de transferencias de datos de hasta 1.5 Mb/s
• FIFO: 16 bytes
• Selecciona automáticamente IRQ y E/S
• Admite uso compartido de PCI IQR
• SPP, PS2, EPP, ECP compatible IEEE 1284
Requisitos del Sistema
• Windows Vista/Vista-64/7/8/8.1, Linux Kernel 2.6
• PC con una ranura PCI libre
Contenido del paquete*
• Tarjeta PCI + soporte posterior
• Driver en CD
• Manual del usuario
*Asegúrese de que el paquete del producto contenga todos los elementos antes
de su funcionamiento. Si falta o hay algo dañado, por favor póngase en contacto
con su distribuidor inmediatamente.
Instrucciones de seguridad:
• Proteja el producto contra el polvo
• Evite la electricidad estática cuando instale la tarjeta
Hardware Instalación
Nota:
Siga las instrucciones generales para la instalación del producto. En caso
necesario, lea el manual de su equipo o pida ayuda a un especialista.

-8-
1. Apague su equipo y desconecte el cable de alimentación.
2. Abra la carcasa.
3. Retire la sujeción de la ranura PCI disponible y la ranura trasera de los
puerto paralelo.
4. Antes de insertar la tarjeta en la ranura PCI, conecte los puerto de la
abrazadera trasera paralelo a la tarjeta PCI.
5. Inserte la tarjeta en posición recta y con cuidado en la ranura PCI libre hasta
que quede correctamente asentada.
6. Utilice un tornillo para fijar la tarjeta a la carcasa.
7. Fije también la abrazadera trasera a la carcasa con un tornillo.
8. Vuelva a colocar la carcasa y conecte el adaptador de CA del cable de
alimentación.
Instalación del controlador
1. Encienda su PC.
2. Inserte el CD del controlador en la unidad de CD ROM.
3. Abra el Explorador de Windows y seleccione Unidad_de_CD\Moschip\OS\
Setup.exe.
4. Siga las instrucciones de instalación del controlador.
5. Reinicie el sistema después de la instalación.
6. Después del reinicio el dispositivo estará listo para su uso.
Soporte técnico Delock
Si tiene alguna pregunta, póngase en contacto con nuestro servicio de atención
al cliente [email protected]
Puede encontrar información actual del producto en nuestra página Web:
www.delock.es
Cláusula final
La información y los datos contenidos en este manual están sujetos a cambios
sin previo aviso. Exceptuando errores y erratas.
Copyright
Queda prohibida la reproducción o transmisión para cualquier fin de parte alguna
de este manual del usuario, independientemente de la forma en que se realice,
ya sea, electrónicamente o mecánicamente, sin el consentimiento escrito de
Delock.
Versión: 03/2014

-9-
Popis
Delock PCI karta rozšiřuje PC o dva externí paralelní porty. Umožňuje připojení
zařízení jako jsou skenery, tiskárny apod.
Specifikace
• Konektor:
externí: 1 x paralelní Sub-D 25 pinů samice
propojovací kabel záslepka: 25 pinů male > 1 x paralelní Sub-D 25 pinů samice
interní: 1 x 25 pinový paralelní port
1 x 32-Bit PCI standard 2.1
• Chipset: Moschip
• Rychlost přenosu dat 1.5 Mb/s
• FIFO: 16 byte
• Automaticky volí IRQ a I/O
• Podporuje PCI IQR sdílení
• SPP, PS2, EPP, ECP kompatibilní IEEE 1284
Systémové požadavky
• Windows Vista/Vista-64/7/8/8.1, Linux Kernel 2.6
• PC s volným PCI slotem
Obsah balení*
• PCI karta + záslepka s DB25 portem
• CD s ovladači
• Uživatelská příručka
* Před použitím se ujistěte, zda balení obsahuje všechny položky. Pokud něco
chybí nebo je poškozeno, kontaktujte prosím svého prodejce.
Bezpečnostní pokyny:
• Chraňte produkt před vlhkostí
• Při instalaci karty se vyvarujte působení antistatické elektřiny
Instalace hardware
Poznámka:
Pro instalaci konvertoru dodržujte všeobecné pokyny. Pokud to bude potřeba,
použijte manuál vašeho počítače nebo požádejte o pomoc specialistu.
1. Vypněte PC a odpojte přívodní šňůru napájení.
2. Otevřete kryt PC.
