Deltec TC 1000ix User manual

TC 1000ix
Bedienungsanleitung
Seite 2
Operating instruction
Page 8

Wichtige Sicherheitshinweise
Warnung: Zum Schutz vor Verletzungen sollten grundlegende Vorsichtsmaßnahmen und folgende
Sicherheitshinweise beachtet werden.
1) Sicherheitshinweise Lesen und befolgen
) Gefahr: Zur Vermeidung eines elektrischen Schlages sollten alle Aquarium Geräte mit Vorsicht
gehandhabt werden. In keinem der unten aufgeführten Fälle sollte die Reparatur vom Kunden
versucht werden. Das Gerät muss zu einen autorisierten Kundendienst gebracht werden.
a. Ein Gerät mit beschädigtem Kabel oder Stecker darf nicht in Betrieb genommen werden. Das
gleiche gilt, wenn das Gerät nicht richtig funktioniert, fallen gelassen oder anderweitig
beschädigt wurde.
b. Um ein Nasswerden des Gerätesteckers oder der Steckdose zu vermeiden, sollten der
Aquarium Unterschrank und das Becken seitlich von der Wandsteckdose aufgestellt werden.
Somit können keine Tropfen auf den Stecker oder die Steckdose fallen. Eine „Tropfenschleife“
sollte in jedem Kabel zwischen Aquarium und Steckdose vorgesehen werden. Die
„Tropfenschleife“ ist der Teil des Kabels, der unter der Steckdose durchhängt (Skizze 1). Auf
diese Weise tropft das Wasser unter der Steckdose vom Kabel ab und kann nicht mit dieser in
Berührung kommen. Wenn der Stecker oder die Steckdose nass wird, NICHT das Kabel
herausziehen, sondern die Stromversorgung an der Sicherung bzw. am Leistungsschalter
trennen. Dann erst den Stecker herausziehen und prüfen, ob sich Wasser in der Steckdose
befindet.
3) Kinder müssen beaufsichtigt werden, wenn Sie sich am Aquarium oder in dessen Nähe
Aufhalten.
4) Bei Nichtverwendung, vor dem Montieren/Demontieren von Teilen oder vor dem Reinigen
müssen die betroffenen Geräte stets ausgesteckt werden. Nicht am Kabel ziehen. Zum
Herausziehen des Kabels immer den Stecker greifen.
5) Die Geräte dürfen nur für den vorgesehenen Zweck verwendet werden. Die Verwendung von
Zubehör, das vom Hersteller nicht empfohlen oder verkauft wird, kann gefährliche
Bedingungen verursachen.
6) Das Gerät nicht an einer Stelle installieren oder lagern, wo es der Witterung oder
Temperaturen unter null Grad ausgesetzt ist.
7) Das Gerät ist mit einem Schukostecker ausgestattet. Dieser Stecker darf auf keine Weise
verändert oder umgangen werden.
Wird der Stecker entfernt erlischt jeder Garantieanspruch!
Diese Anleitung aufbewahren
- -

Außenabschäumer TC 1000ix
Der Deltec Außenabschäumer TC 1000ix ist ein kompakter Hochleistungsabschäumer. Die
sehr hohe Abschäumerleistung wird durch das einzigartige Druckkammer System in
Kombination mit einer extrem energieeffizienten Abschäumerpumpe erreicht. Die
Abschäumer werden u.a. mit einem Schaumtopfentleerungsschlauch und einem Präzisions-
Niveauregler geliefert.
Einbau
Der Deltec TC 1000ix ist normalerweise für den Betrieb außerhalb der Filterwanne
vorgesehen. Falls gewünscht und der Platz vorhanden ist, kann er auch im Außenfilter
eingesetzt werden. Für den Betrieb ist eine Wasserzufuhr erforderlich,

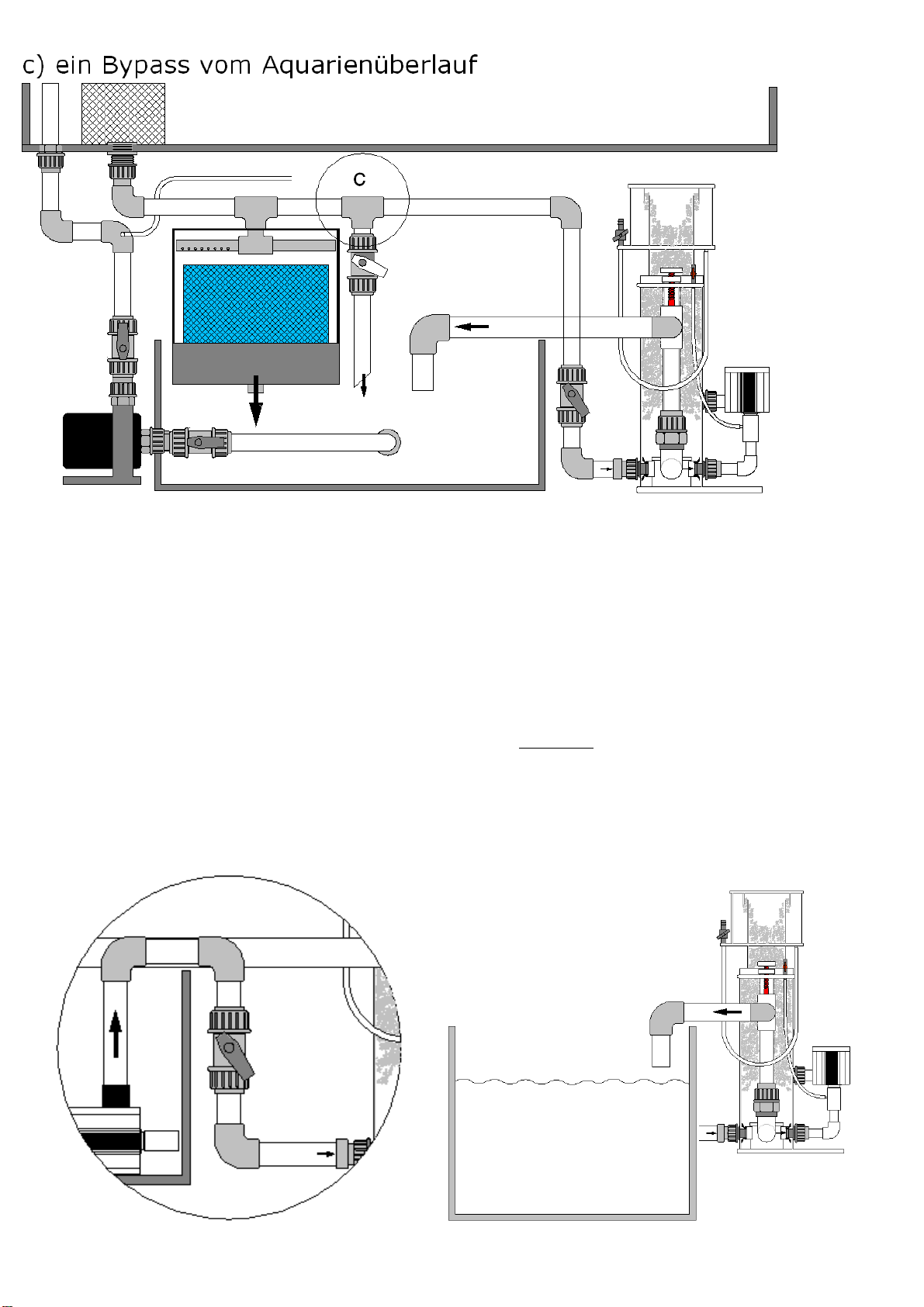

so z.B. durch
-3-

Druckseite
Zur Erzielung optimaler Ergebnisse sollte die Pumpe für die Wasserversorgung etwas größer
gewählt werden als der in den Technischen Daten empfohlene maximale Wasserdurchfluss.
Mit einem zwischen Pumpe und Abschäumer Einlauf geschalteten Absperrhahn kann dann
die optimale Durchflussmenge eingestellt werden (Zeichnung d). Der Durchmesser der
Druckleitung sollte nicht kleiner sein als von dem Abschäumerzufluss vorgegeben.
Ablaufleitung
Der Abschäumer muss so eingebaut werden, dass das ablaufende Wasser frei unter
Schwerkraft in die Filterwanne zurücklaufen kann. Niemals die Rücklaufleitung höher oder
im Durchmesser kleiner als am Abschäumer Ausgang vorgegeben, verlegen. Die
Ablaufleitung sollte möglichst kurz gehalten werden. Wird der Abschäumer direkt am
Aquarium betrieben, muss der Aufstellort so gewählt werden, dass der Abschäumer Ablauf
höher als die Aquarium Oberkante ist (Zeichnung e). Zur Entperlung des ablaufenden
Wassers kann ein Entgasungsset geliefert werden.
d) Absperrhahn Zulauf e) Abschäumer direkt am Aquarium
-4-

Inbetriebnahme
Nach dem Einbau sollte der Abschäumer wie folgt in Betreib genommen werden:
-Niveauregler (Zeichnung f) durch drehen gegen den Uhrzeigersinn ganz öffnen.
-Wasserzufuhr einschalten.
-Wasserstand im Abschäumer durch regeln der Durchflussmenge und langsamen
schließen des Niveaureglers auf eine Höhe knapp unterhalb des Schaumtopf
Bajonettverschlusses (h) einstellen.
-Den Abschäumer genauestens auf eventuelle Beschädigungen und daraus
resultierenden Leckstellen überprüfen.
-Abschäumerpumpe einschalten.
-Um ein anfängliches Überschäumen zur vermeiden, die Schaumsäule mittels des
Niveaureglers zunächst eher niedriger einstellen.
-Die Schaumbildung nach der Inbetriebnahme beobachten und eventuell mit dem
Niveauregler korrigieren.
Eine endgültige Feineinstellung kann frühestens nach 4 Stunden vorgenommen werden.
Dazu wird mit dem Niveauregler das Schaumbild im Steigrohr so eingestellt, dass die feinen
Luftblasen leicht über dem Schaumtopfboden (i) anfangen zu größeren Blasen zu zerplatzen
(Zeichnung g).
-Für nassen Schaum (helle Flüssigkeit im Schaumtopf) den Niveauregler eindrehen.
-Für trockenen Schaum (dunkle Flüssigkeit im Schaumtopf) den Niveauregler
herausdrehen.

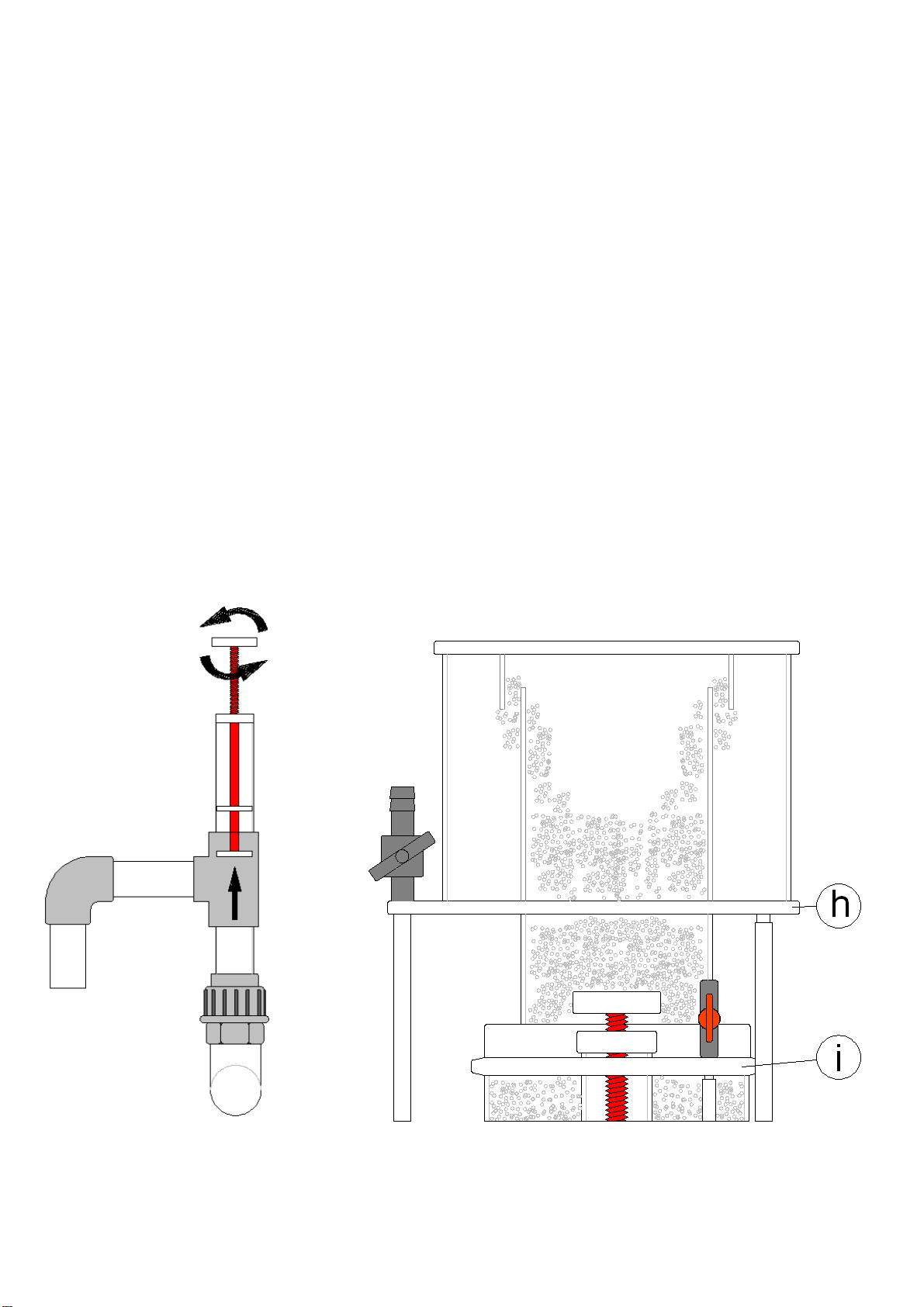

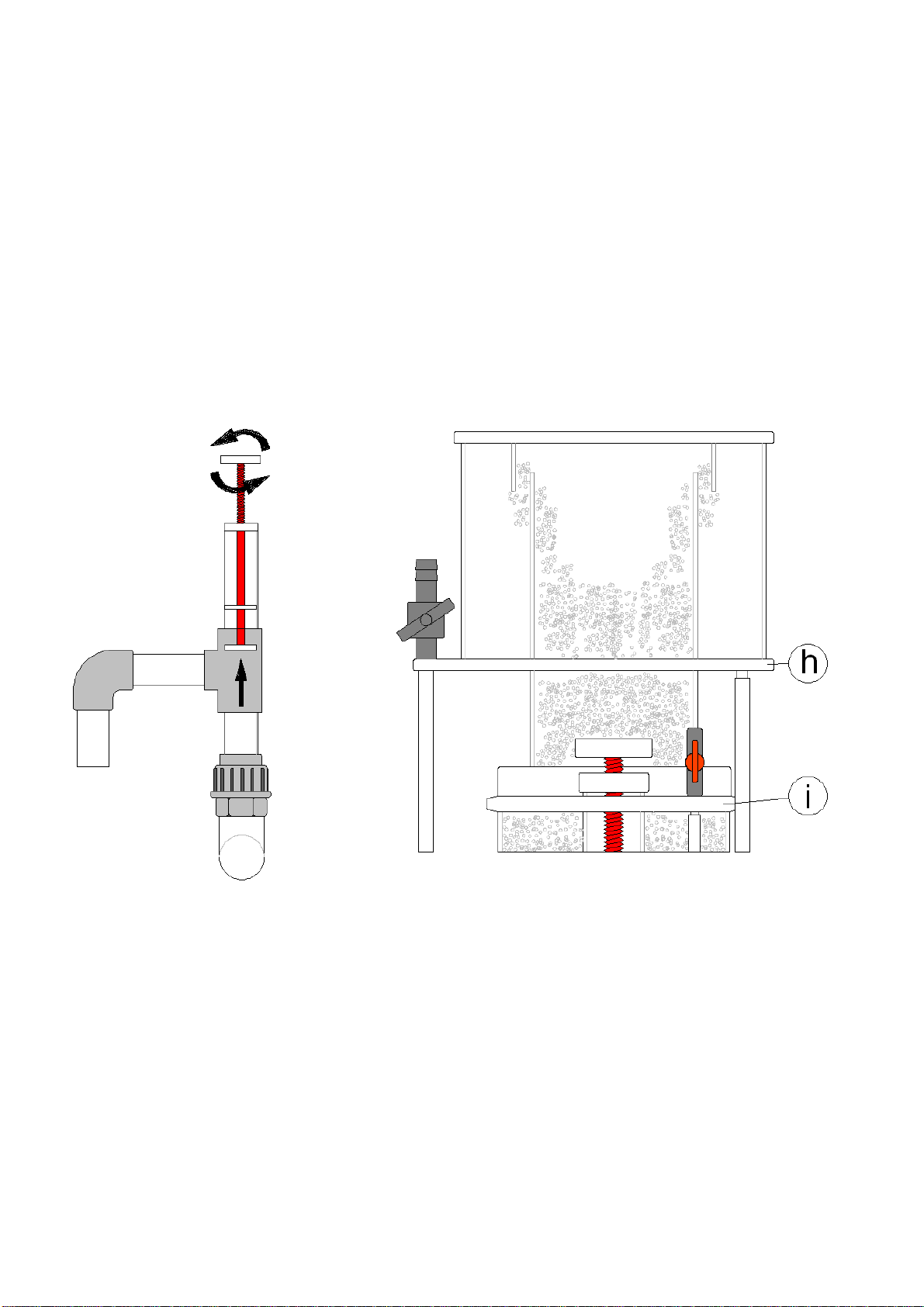

f) Niveauregler g) Schaumtopf
-5-

Betrieb mit Ozon
Ozon ist ein extrem aggressives Gas, bei unsachgemäßem Gebrauch kann es zu
gesundheitlichen Beeinträchtigungen kommen, deshalb darf Ozon niemals direkt einatmet
werden.
Zudem kann Ozon, bei zu hoher Dosierung, zu Schäden am Abschäumer führen.
Die Ozon Dosierung ist so einzustellen, dass kein freies Ozon am Deckel des Abschäumers
wahrzunehmen ist. Die Deltec Abschäumer können mit 0 bis max. 50 mg/Stunde Ozon pro
Pumpe betrieben werden. Dazu wird in den Luftschlauch oberhalb der der
Abschäumerpumpe ein ozonfestes T-Stück gesetzt. Das freie Ende des T-Stücks wird mit
einem ozonfesten Schlauch mit dem Ozongerät verbunden. Der Lufthahn des Abschäumers
muss soweit gedrosselt werden, bis Luft selbstständig durch das Ozongerät angesaugt wird.
Sicherheitshinweise:
-Die maximale Ozonmenge von 50mg/Stunde pro Pumpe darf nicht überschritten
werden.
-Durch Staubablagerungen im Ozongerät kann sich der Luftdurchlass verringern. Das
kann zu einer Erhöhung des Wasserstandes im Abschäumer führen wodurch dieser im
Extremfall überlaufen kann. Um dies zu vermeiden ist das Ozongerät regelmäßig auf
Ablagerungen zu kontrollieren und ggf. zu reinigen.
-Niemals freies Ozon einatmen.
-Das Ozongerät darf nicht direkt an den Lufthahn bzw. den Schalldämpfer
angeschlossen werden.
-Zur Vermeidung von Wasserschäden muss das Ozongerät so hoch aufstellt werden,
dass beim Abstellen der Abschäumerpumpe kein Wasser in das Gerät eindringen
kann.
Frisches Meerwasser
Durch bestimmte Zusäte in vielen Meersalzen erzeugt der Abschäumer extrem feine
Luftblasen, die nicht zurückgehalten werden können, gleichzeitig wird sehr wässeriger
Schaum erzeugt. Durch häufiges Entleeren des Schaumtopfes, können die besagten
Inhaltsstoffe im Aquarium Wasser reduziert werden. Außerdem kann durch
vorübergehendes stärkeres Füttern die extreme Feinblasenbildung vermindert werden.
Wichtig
Die Pumpe niemals trocken laufen lassen.
-6-

Fehlersuche
Symptom Ursache Maßnahme
Lufthahn, Lufteinzugdüse oder Luftzuleitung
zur Pumpe verstopft reinigen
Ozongerät verschmutzt reinigen
Luftschlauch abgeknickt Schlauchführung ändern
Pumpe läuft, jedoch keine
oder zu geringe Luftmenge
Strömungsklappe in Pumpe fest (Siehe 10a) reinigen
Kommt bei bestimmten Seesalzen und bei
Zugabe von Wasser-aufbereitungsmitteln
vor
Andere Salze verwenden,
mehr füttern
Bei sehr starker Wasser-Belastung nach
Neueinrichtung mit lebenden Steinen Luftmenge stark drosseln
Starke Luftperlung im
Ablaufwasser
Luftabsperrhahn zu stark gedrosselt Lufthahn öffnen
Wartung
Bei korrektem Einbau und Einstellung benötigen Deltec Abschäumer denkbar wenig
Wartung. Durch Kalkwassermischer und Kalkreaktoren kann es jedoch zu Kalkablagerungen
in der Pumpe kommen, die zu Funktionsstörungen führen können.
Es wird empfohlen bei Störungen oder alle 6 Monate den Rotor sowie die Strömungsklappe
auf Leichtgängigkeit und die Lufteinzugsdüse auf freien Durchgang hin zu prüfen. Durch
eintauchen der Teile in einen handelsüblichen Entkalker lösen sich die Kalkablagerungen.
Ein frühzeitiges Verstopfen der Lufteinzugsdüse durch Luftstaub und Salzkristalle kann
durch ca. 15-30 minütiges Abstellen der Pumpe 1 mal pro Woche vermieden werden.
Technische Daten
Maße
mm
Aquariengröße
Liter
Wasserzufuhr
Liter/Std.
Stromaufnahme
Watt
Luft
Liter/Std.
Anschlüsse Ø
mm
Technische
aten
Stellfläche Höhe
Unterkante
Ablaufrohr
Normaler
Besatz
Leichter
Besatz
min. max. max. Zulauf Ablauf
TC 1000ix 275x215 550 250 1000 600 700 1300 12 600 20 32
-7-

IMPORTNT SAFETY INSTRUCTIONS
WARNING To guard against injury, basic safety precautions should be observed, including the
following.
1) READ AND FOLLOW ALL SAFETY INSTRUCTIONS.
) DANGER – To avoid possible electric shock, special care should be taken since water is
employed in the use of aquarium equipment. For each of the following situations, do not
attempt repairs by yourself; return the appliance to an authorized service facility for service
or discard the appliance.
a) Do not operate any appliance if it has a damaged cord or plug, or if it is malfunctioning or
has been dropped or damaged in any manner.
b) To avoid the possibility of the appliance plug or receptacle getting wet, position aquarium
stand and tank to one side of a wall-mounted receptacle to prevent water from dripping
onto the receptacle or plug.
A “drip-loop”, shown in the figure below, should be arranged by the user for each cord
connecting an aquarium appliance to a receptacle. The “drip-loop” is that part of the cord
below the level of the receptacle, or the connector if an extension cord is used, to prevent
water travelling along the cord and coming in contact with the receptacle.
If the plug or socket does get wet, DON´T unplug the cord. Disconnect the fuse or circuit
breaker that supplies power to the appliance. Then unplug and examine for presence of
water in the receptacle.
3) Close supervision is necessary when any appliance is used by or near children.
4) Do not use an appliance for other than intended use. The use of attachments not
recommended or sold by the appliance manufacturer may cause an unsafe condition.
5) Make sure an appliance mounted on a tank is securely installed before operating it.
6) Read and observe all the important notices on the appliance.
7) If an extension cord is necessary, a cord with a proper rating should be used. A cord rated for
less amperes or watts than the appliance rating may overheat. Care should bee taken to
arrange the cord so that it will not be tripped over or pulled.
8) This appliance has a polarized plug (one blade is wider than the other). As safety feature, this
plug will fit in a polarized outlet only one way. If the plug does not fit, contact a qualified
electrician. Never use with an extension cord unless plug can be fully inserted. Do not attempt
to defeat this safety feature.
Exception: This instruction may be omitted for an appliance that is not provided ith a
polarized attachment plug.
Removing of the plug invalidates the warranty!
SAVE THESE INSTRUCTIONS
-8-

External Skimmer TC 1000ix
Deltec TC 1000ix protein skimmer are very compact, highly efficient and are fitted with a
special low energy skimmer pump.
Features Precision water level adjuster, remote skimmer cup drain.
Installation
TC 1000ix protein skimmer are mainly used in combination with an external filter. The
skimmer is normally fitted outside the filter sump; if space permits it can be fitted also
inside the sump. Please remember that the sump’s capacity to accept water when the main
aquarium pump is stopped, will be reduced.
-9-

Feed line
In order to achieve best results it is important to fit a shut off cock into the water feed line.
This allows exact regulation of the water flow to compensate variations of existing salinity
and water pollution. The diameter of the feed line should not be smaller than the skimmer
inlet. When choosing a pump to supply the skimmer, the capacity should be somewhat
higher than the recommended maximum flow through the skimmer (see technical data).
The optimum flow through the skimmer can than be adjusted with the shut-off valve in the
feed line (Diagram d).
Outlet
The skimmer must be installed in such a way, that the cleaned water can flow unrestricted
back into the sump (or aquarium). Never fit an outlet pipe higher or smaller in diameter
than existing on the skimmer. When installing the skimmer directly to the aquarium, the
skimmer outlet must be positioned higher than the top rim of the aquarium (Diagram e). A
degassing set can be supplied to reduce air bubbles entering the aquarium from the outlet
pipe.
d) Shut off valve inlet e) Skimmer directly to the aquarium
-10-

Starting the skimmer
-open the water level adjuster (WLA) fully by turning it anti-clockwise (Diagram f)
-switch on water supply through skimmer
-adjust the water level inside the skimmer with the feed line shut-off cock and the WAL
to just below the skimmer cup bayonet (i), see (Diagram g)
-check the skimmer for possible damage and check the whole skimmer installation for
leaks.
-switch on the skimmer pump
-to prevent initial over foaming and flooding of the skimmer cup, adjust the fine foam
level in the cup’s riser tube to the bottom plate of the skimmer cup (h). This is
achieved by turning the WAL
-wait a minimum of 4 hours for the final adjustment. Turn the WAL so that the fine
bubbles start bursting app. half way up the cup’s riser tube.
-for dry foam turn the (WLA) anti clockwise, for wet foam clockwise.
-Important Never allow the pump to run dry.
f) Water level adjuster (WAL) g) Skimmer cup
Operation with Ozone
Ozone is an extremely aggressive gas which - if not used properly - can damage one's
health. For this reason, ozone should never be breathed in directly.
In addition, at high doses ozone can damage the skimmer.
The dosing of ozone must be set so that no free ozone can be discerned on the skimmer lid.
Deltec skimmers can be operated with between 0 and 50 mg/hours of ozone per pump. An
ozone-resistant T-piece is placed in the air hose above the skimmer pump. The free end of
the T-piece is connected to the ozonizer by means of an ozone-resistant hose. The air valve
of the skimmer must be throttled until air is independently sucked through the ozonizer.
-11-

Safety information
-The maximum ozone quantity of 50mg/hour per pump must not be exceeded.
-The air passage can be reduced as a result of dust deposits in the ozonizer. This can
result in an increase in the water level in the skimmer, which - in extreme cases - can
overflow. To avoid this, check the ozonizer regularly to make sure that there are no
deposits of dust. If necessary, clean it.
-Never breathe in free ozone.
-The ozonizer may not be directly connected to the air valve or silencer.
-In order to avoid water damage, the ozonizer must be placed high enough to ensure
that no water can penetrate it when the skimmer pump is switched off.
Fresh salt water
If the skimmer is used with new water on an aquarium it is common to find an excessive
quantity of small bubbles produced and often the skimmer cup fills with a clear liquid. This
is due to the high surface tension of the new water which prevents the bubbles from
bursting. Once the water matures this effect will go away but can take up to -3 weeks. The
effect is different on different salt brands and is often dependant on levels of conditioning
agents added to the salt. Once these are skimmed out then the skimmer will act normally.
Heavier feeding in the initial stages will give the chemically pure water something to react
with and allow it to mature into proper aquarium salt water rather than the initial chemical
soup which is new salt water.
Fault finding
Malfunction cause remedy
tap, airline or venturi
blocked clean
airline kinked remove kink
ozonizer blocked clean
Pump produces insufficient
air
Pump flap blocked Clean (see 10a)
caused by additives in
certain sea salts and
water conditions
use different salt or feed heavily for a
period, empty skimmer cup frequently, open
air tap fully. This condition may last for
several weeks.
excessive air bubbles in
aquarium water
air tap closed to far open air tap
-1 -

Maintenance
The Deltec skimmer range should need very little adjustment and maintenance once set
correctly however due to the high levels of calcium in marine aquariums it is common for
deposits to build up on moving parts requiring periodical cleaning. Deltec pumps are fitted
with little flaps inside the outlet of the pump and inside the housing, which flip from one
side to the other depending on the direction of rotation thus ensuring that the pump always
operates at full duty. It is recommended every 6 months, or when required, that the pumps
are removed from the skimmer having first drained the body of Water.
Check and clean the impellor of debris. Ensure that the direction flap moves easily and if
necessary soak the neck of the pump housing in white vinegar or lime scale remover to
dissolve any calcium carbonate deposits. A build up of calcium, dust and salt can restrict or
block the venturi inlet on the connecting pipe work and reduce the skimming efficiency. This
should be checked and carefully cleaned with a toothpick or fine drill rotated between the
fingertips.
It is advisable to stop the pump for approximately 15 minutes once every week in order to
dissolve any dust or salt crystals that may have collected in the venture tube.
Technical Data
imensions
mm
Aquarium size
litre
Water flow rate
litre/h
Power
consumption
Air
litre/h
Connections Ø
mm
technical
data
Footprint height
Height
under
outlet
pipe
normal
stocking
light
stocking
min. max. Watt max. Feed line Outlet
TC 1000ix 275x215 550 250 1000 600 700 1300 12 600 20 32
-13-

Deltec GmbH
Steller Straße 75
D-27755 Delmenhorst
Deutschland / Germany
www.deltec-aquaristic.com
Deltec GmbH 20 9
