Derungs Dmed VISIANO 20 User guide

ü
Montage- und Gebrauchsanweisung 9 DEU
Installation and operating instructions 18 ENG
Mode d’emploi 27 FRA
Istruzioni per il montaggio e l'uso 36 ITA
Montage- en gebruiksaanwijzing 45 NLD
Monterings- och bruksanvisning 54 SWE
63 JPN
Dmed® VISIANO 20
Untersuchungsleuchte
Examination light
Lampe d’examens
Apparecchio per visita
Onderzoeksverlichting
Undersökningsarmatur
検査用ライト
取付けおよび使用説明書

2
SYMBOLE; SYMBOLS; SYMBOLES ; SIMBOLI; SYMBOLEN; SYMBOLER;
記号の意味
Das Warnsymbol kennzeichnet alle für die Sicherheit wichtigen Anweisungen. Nichtbeachtung kann zu
Verletzungen, Schäden an der Leuchte oder der Einrichtung führen! In Verbindungmit den folgenden
Signalwörtern steht das Warnsymbol für:
The warning symbols indicate all instructions that are important for safety. Failure to comply with them can lead
to injury, damage to the light or the equipment. In combination with the following signal words the warning
symbols means:
Le symbole d’avertissement représente toutes les consignes essentielles à la sécurité. Le non-respect des
consignes peut entraîner des blessures, ainsi qu’un endommagement de la lampe ou de l’installation ! Associé
aux mentions suivantes, le symbole d’avertissement indique :
Il simbolo di avvertenza contrassegna tutte le istruzioni rilevanti ai fini della sicurezza. La mancata osservanza
può provocare lesioni, danni all'apparecchio d'illuminazione o all'arredamento! Insieme alle seguenti parole
segnaletiche sono presenti simboli di:
Het waarschuwingssymbool staat bij alle aanwijzingen die voor de veiligheid van belang zijn. Door de
waarschuwing niet in acht te nemen, kan letsel ontstaan of schade aan de lamp of installatie! In combinatie met
de volgende signaalwoorden staat het waarschuwingssymbool voor:
Alla viktiga säkerhetsinstruktioner är utmärkta med varningssymbol. Överträdelse kan leda till personskador och
skador på armatur eller apparat! I samband med signalorden som följer står varningssymbolen för:
この警告記号は安全のために欠かせない全ての指示であることを示しています。これを怠ると負傷やライトや
機器の損傷が発生することがあります！次の注意喚起用語と組合せ警告記号は以下のような意味を持っていま
す：
GEFAHR; DANGER; DANGER ; PERICOLO; GEVAAR; FARA; 危険
Kann zum Tod oder schweren Verletzungen führen; Can lead to death or serious injury; Peut
entraîner des blessures graves, voire mortelles ; Può provocare la morte o gravi lesioni; Kan leiden
tot de dood of zware verwondingen; Kan leda till dödsfall eller allvarliga personskador; 死亡又は重傷
に至る可能性があります
WARNUNG; WARNING; AVERTISSEMENT ; AVVERTENZA; WAARSCHUWING; VARNING; 警告
Kann zu Verletzungen führen; Can lead to injury; Peut entraîner des blessures ; Può provocare
lesioni; Kan leiden tot verwondingen; Kan leda till skador; 負傷する可能性があります
Gebrauchsanweisung befolgen; Comply with operating Instructions; Suivre le mode d’emploi ;
Seguire le istruzioni d'uso; Volg de gebruiksaanwijzing op; Följ bruksanvisningen; 操作マニュアルに
從ってください
CE-Konformitätskennzeichen; CE conformity mark; Marquage CE ; Marcatura di conformità CE;
CE-keurmerk; CE-märkning; CE マーキング
Schutzerdung, Gerät der Schutzklasse I; Protective earth, protection class I device; Mise à la terre,
classe de protection I ; Dispositivo con classe di protezione I; Veiligheidsaarding, apparaat met
beschermingsklasse I; Skyddsjordning, apparat av skyddsklass I; 保護接地、保護等級 I の装置
Nicht in die aktive Lichtquelle starren; Do not stare into the active light source; Ne pas fixer la
source de lumière active; Non fissare la sorgente luminosa attiva; Kijk niet lang in de brandende
lichtbron; Stirra inte in i den aktiva ljuskällan; 点灯中のライトの光源を見つめないで下さい。
Gerät der Schutzklasse II; Protection class II device; Classe de protection II ; Dispositivo con classe
di protezione II; apparaat met beschermingsklasse II; Apparat av skyddsklass II; 保護等級 II の装置
Neutralleiter Rückleiter für den Strom; Neutral conductor/return conductor for the electrical current;
Conducteur de retour neutre pour l’électricité ; Cavo neutro cavo di ritorno per corrente elettrica;
retourdraad voor de stroom; Neutral returledare för strömmen; 電流のための中立的なリターン導体

3
Stromführender Leiter; Live conductor; Conducteur chargé ; Cavo conduttore di corrente;
spanningvoerende geleider; Strömförande ledare; 通電導体
Lager Luftfeuchtigkeit; Storage humidity; Humidité de l’air lors du stockage ; Umidità dell'aria
magazzino; Luchtvochtigheid bij opslag; Lager luftfuktighet; 保管湿度
Lagertemperatur; Storage temperature; Température de stockage ; Temperatura magazzino;
Opslagtemperatuur; Lagertemperatur; 保管温度
Entsorgung; Disposal; Recyclage ; Smaltimento; Afvoeren als afval; Avfallshantering; 廃棄処分
Hersteller; Manufacturer; Fabricant ; Produttore; Fabrikant; Tillverkare; 製造会社
Herstellungsdatum; Date of manufacture; Date de fabrication ; Data di produzione; Fabricagedatum;
Tillverkningsdatum; 製造日
Artikelnummer; Item number; N° d’article ; Codice articolo; Artikelnummer; Artikelnummer; 商品番号
Chargencode; Batch code; N° de lot ; Codice di carico; Batchcode; Partiets kod; バッチコード
Seriennummer; Serial Number; N° de série ; Numero di serie; Serienummer; Serienummer; シリアル
番号
Bevollmächtigter in der EU; Authorized representative in the EU; Représentant autorisé en UE ;
Delegato nell'UE; Geautoriseerd vertegenwoordiger in de EU; Auktoriserad representant i EU;
EU での代理人

4
VARIANTEN / VARIANTS / VARIANTES / VARIANTI / VARIANTEN / VARIANTER / 製品の
種類
VISIANO 20-2 C T1
VISIANO 20-2 P TX

5
Inhalt
1SICHERHEITSHINWEISE....................................................................................................................................... 9
1.1 Verwendungszweck...................................................................................................................................... 9
1.2 Nutzerprofile ................................................................................................................................................. 9
1.3 Sicherheitshinweise...................................................................................................................................... 9
1.4 Warnstufen................................................................................................................................................... 9
1.5 SpezifischeBefestigungshinweise..................................................................................................................... 9
2LIEFERUMFANG................................................................................................................................................... 10
2.1 VISIANO 20-2 C T1.................................................................................................................................... 10
2.2 VISIANO 20-2 P TX.................................................................................................................................... 10
3MONTAGE VISIANO 20-2 C T1 ............................................................................................................................ 10
3.1 Lastdaten.................................................................................................................................................... 10
3.2 Deckenhalterung befestigen....................................................................................................................... 10
3.3 Leuchte an Deckenrohr montieren................................................................................................................ 12
4MONTAGE VISIANO 20-2 P TX............................................................................................................................ 12
4.1 Lastdaten.................................................................................................................................................... 12
4.2 Montage...................................................................................................................................................... 12
5BETRIEB ............................................................................................................................................................... 12
5.1 VISIANO 20-2 C T1.................................................................................................................................... 12
5.2 VISIANO 20-2 C T1 VISIANO 20-2 P TX.................................................................................................... 12
5.3 Transportstellung........................................................................................................................................ 13
6Reinigung............................................................................................................................................................... 13
7SICHERHEITSTECHNISCHE KONTROLLEN ...................................................................................................... 13
8DEMONTAGE........................................................................................................................................................ 14
8.1 Entsorgung................................................................................................................................................. 14
9ZUBEHÖR ............................................................................................................................................................. 14
10 ZUSÄTZLICHE HINWEISE.................................................................................................................................... 14
11 FEHLERBEHEBUNG............................................................................................................................................. 15
12 TECHNISCHE DATEN .......................................................................................................................................... 15
13 ELEKTROMAGNETISCHE VERTRÄGLICHKEIT (EMV) ...................................................................................... 17
Contents
1SAFETY INSTRUCTIONS..................................................................................................................................... 18
1.1 Intended use............................................................................................................................................... 18
1.2 User profiles ............................................................................................................................................... 18
1.3 Safety instructions ...................................................................................................................................... 18
1.4 Warning levels............................................................................................................................................ 18
1.5 Specific mounting instructions .................................................................................................................... 18
2SCOPE OF SUPPLY............................................................................................................................................. 19
2.1 VISIANO 20-2 C T1.................................................................................................................................... 19
2.2 VISIANO 20-2 P TX.................................................................................................................................... 19
3ASSEMBLY of VISIANO 20-2 C T1......................................................................................................................... 19
3.1 Load data.................................................................................................................................................... 19
3.2 Attaching the ceiling bracket....................................................................................................................... 19
3.3 Assemble the light on ceiling tube .............................................................................................................. 21
4ASSEMBLY of VISIANO 20-2 P TX.......................................................................................................................... 21
4.1 Load data.................................................................................................................................................... 21
4.2 Assembly.................................................................................................................................................... 21
5OPERATION.......................................................................................................................................................... 21
5.1 VISIANO 20-2 C T1.................................................................................................................................... 21
5.2 VISIANO 20-2 C T1 VISIANO 20-2 P TX.................................................................................................... 21
5.3 Transport position....................................................................................................................................... 22
6CLEANING............................................................................................................................................................. 22
7SAFETY INSPECTIONS........................................................................................................................................ 22
8DISMANTLING ...................................................................................................................................................... 22
8.1 Disposal...................................................................................................................................................... 23
9ACCESSORIES..................................................................................................................................................... 23
10 ADDITIONAL INSTRUCTIONS.............................................................................................................................. 23
11 TROUBLESHOOTING........................................................................................................................................... 24
12 TECHNICAL DATA................................................................................................................................................ 24
13 ELECTROMAGNETIC COMPATIBILITY (EMC).................................................................................................... 26

6
Table des matières
1CONSEILS DE SÉCURITÉ....................................................................................................................................27
1.1 Usage .........................................................................................................................................................27
1.3 Conseils de sécurité....................................................................................................................................27
1.4 Niveaux d’avertissement.............................................................................................................................27
1.5 Conseils de fixation spécifiques..................................................................................................................27
2ÉQUIPEMENTS FOURNIS....................................................................................................................................28
2.1 VISIANO 20-2 C T1 ....................................................................................................................................28
2.2 VISIANO 20-2 P TX....................................................................................................................................28
3MONTAGE VISIANO 20-2 C T1.............................................................................................................................28
3.1 Données de charge.....................................................................................................................................28
3.2 Fixation au plafond......................................................................................................................................28
3.3 Montage de la lampe sur la tige de fixation au plafond...............................................................................30
4MONTAGE VISIANO 20-2 P TX ............................................................................................................................30
4.1 Données de charge.....................................................................................................................................30
4.2 Montage......................................................................................................................................................30
5FONCTIONNEMENT .............................................................................................................................................30
5.1 VISIANO 20-2 C T1 ....................................................................................................................................30
5.2 VISIANO 20-2 C T1 VISIANO 20-2 P TX....................................................................................................30
5.3 Position de transport...................................................................................................................................31
6NETTOYAGE ET DÉSINFECTION...........................................................................................................................31
7CONTRÔLES TECHNIQUES DE SÉCURITÉ .......................................................................................................32
8DÉMONTAGE........................................................................................................................................................32
8.1 Recyclage...................................................................................................................................................32
9ACCESSOIRES.....................................................................................................................................................32
10 REMARQUES SUPPLÉMENTAIRES....................................................................................................................32
11 DÉPANNAGE.........................................................................................................................................................33
12 DONNÉES TECHNIQUES.....................................................................................................................................33
13 COMPATIBILITÉ ÉLECTROMAGNÉTIQUE (CEM)...............................................................................................35
Sommario
1NOTE DI SICUREZZA ...........................................................................................................................................36
1.1 Destinazione d'uso......................................................................................................................................36
1.2 Profilo Utente..............................................................................................................................................36
1.3 Note di sicurezza ........................................................................................................................................36
1.4 Livelli di avvertenza.....................................................................................................................................36
1.5 Istruzioni di fissaggio specifiche ....................................................................................................................36
2FORNITURA..........................................................................................................................................................37
2.1 VISIANO 20-2 C T1 ....................................................................................................................................37
2.2 VISIANO 20-2 P TX....................................................................................................................................37
3MONTAGGIO VISIANO 20-2 C T1 .......................................................................................................................37
3.1 Dati di carico...............................................................................................................................................37
3.2 Fissaggio della staffa a parete....................................................................................................................37
4ASSEMBLAGGIO VISIANO 20-2 P TX..................................................................................................................39
4.1 Dati di carico...............................................................................................................................................39
4.2 Assemblaggio .............................................................................................................................................39
5FUNZIONAMENTO................................................................................................................................................39
5.1 VISIANO 20-2 C T1 ....................................................................................................................................39
5.2 VISIANO 20-2 C T1 VISIANO 20-2 P TX....................................................................................................39
5.3 Posizione di trasporto .................................................................................................................................40
6PULIZIA DISINFETTANTE.....................................................................................................................................40
7CONTROLLI RILEVANTI AI FINI DELLA SICUREZZA .........................................................................................41
8SMONTAGGIO ......................................................................................................................................................41
8.1 Smaltimento................................................................................................................................................41

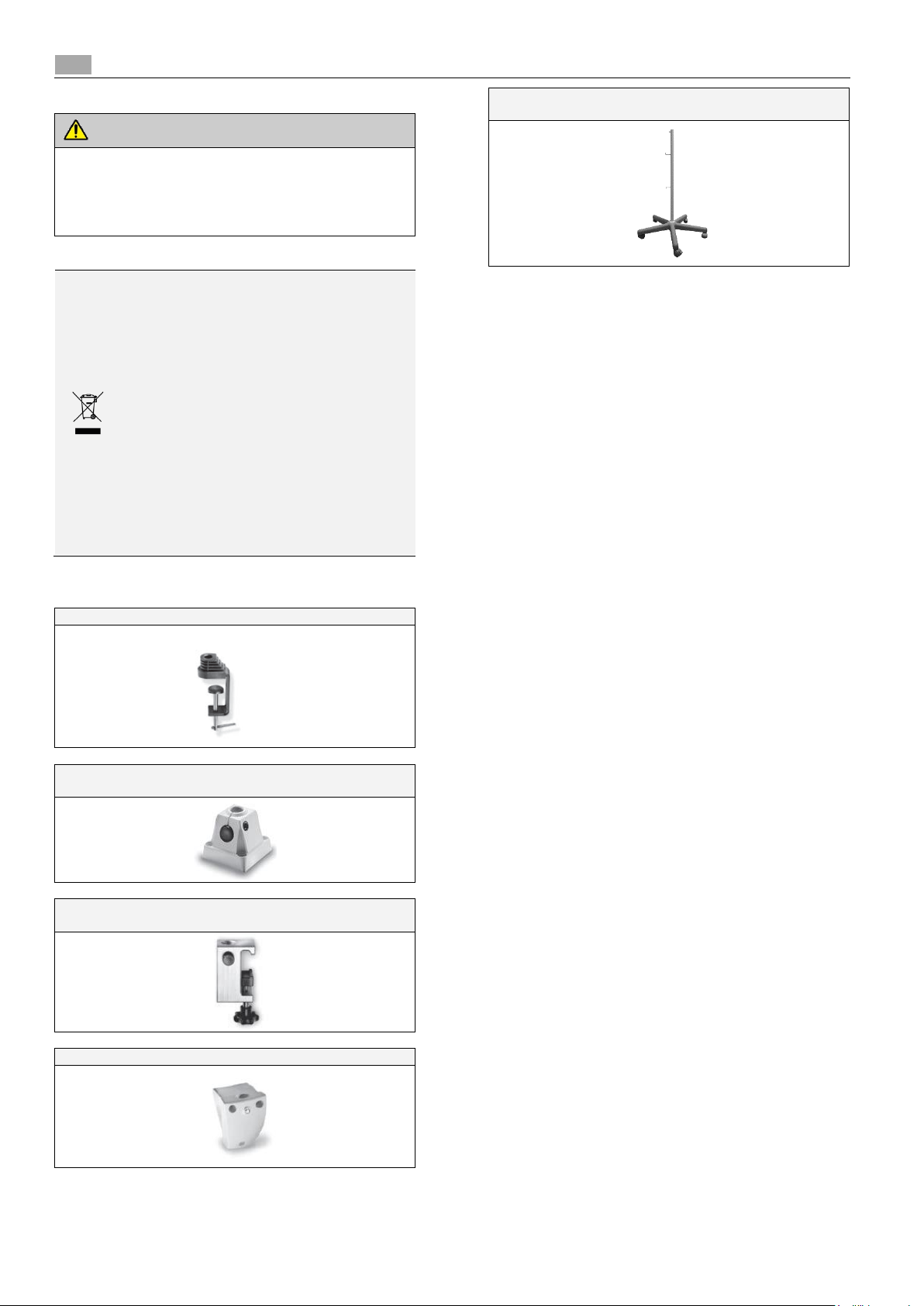

9ACCESSORI..........................................................................................................................................................41
10 AVVERTENZE AGGIUNTIVE................................................................................................................................41
11 RISOLUZIONE DEI PROBLEMI ............................................................................................................................42
12 DATI TECNICI........................................................................................................................................................42
13 COMPATIBILITÀ ELETTROMAGNETICA (CEM)..................................................................................................44

7
Inhoud
1VEILIGHEIDSVOORSCHRIFTEN............................................................................................................................ 45
1.1 Toepassing................................................................................................................................................. 45
1.2 Gebruikersprofielen .................................................................................................................................... 45
1.3 Veiligheidsvoorschriften.............................................................................................................................. 45
1.4 Waarschuwingsniveaus.............................................................................................................................. 45
1.5 Specifieke bevestigingsaanwijzingen.......................................................................................................... 45
2INHOUD VERPAKKING ........................................................................................................................................ 46
2.1 VISIANO 20-2 C T1.................................................................................................................................... 46
2.2 VISIANO 20-2 P TX.................................................................................................................................... 46
3MONTAGE VISIANO 20-2 C T1 ............................................................................................................................ 46
3.1 Belastingsgegevens.................................................................................................................................... 46
3.2 Plafondbevestiging bevestigen................................................................................................................... 46
3.3 Lamp aan buis bevestigen.......................................................................................................................... 48
4MONTAGE VISIANO 20-2 P TX............................................................................................................................ 48
4.1 Belastingsgegevens.................................................................................................................................... 48
4.2 Montage...................................................................................................................................................... 48
5IN GEBRUIK NEMEN ............................................................................................................................................ 48
5.1 VISIANO 20-2 C T1.................................................................................................................................... 48
5.2 VISIANO 20-2 C T1 VISIANO 20-2 P TX................................................................................................... 48
5.3 Transportstand............................................................................................................................................ 49
6DESINFECTIEREINIGING .................................................................................................................................... 49
7VEILIGHEIDSTECHNISCHE CONTROLES.......................................................................................................... 49
8DEMONTAGE........................................................................................................................................................ 50
8.1 Afvoeren als afval....................................................................................................................................... 50
9TOEBEHOREN...................................................................................................................................................... 50
10 AANVULLENDE AANWIJZINGEN......................................................................................................................... 50
11 FOUTOPLOSSING................................................................................................................................................ 51
12 TECHNISCHE GEGEVENS................................................................................................................................... 51
13 ELEKTROMAGNETISCHE COMPATIBILITEIT (EMC) ......................................................................................... 53
Innehåll
1SÄKERHETSANVISNINGAR................................................................................................................................. 54
1.1 Användning................................................................................................................................................. 54
1.2 Användarprofil ............................................................................................................................................ 54
1.3 Säkerhetsanvisningar................................................................................................................................. 54
1.4 Varningsnivåer............................................................................................................................................ 54
1.5 Specifika fästanvisningar............................................................................................................................ 54
2LEVERANSOMFÅNG............................................................................................................................................ 55
2.1 VISIANO 20-2 C T1.................................................................................................................................... 55
2.2 VISIANO 20-2 P TX.................................................................................................................................... 55
3MONTERING VISIANO 20-2 C T1........................................................................................................................ 55
3.1 Belastningsdata.......................................................................................................................................... 55
3.2 Fäste av takhållare ..................................................................................................................................... 55
3.3 Montera armaturen på takröret................................................................................................................... 57
4MONTERING VISIANO 20-2 P TX ....................................................................................................................... 57
4.1 Belastningsdata.......................................................................................................................................... 57
4.2 Montering.................................................................................................................................................... 57
5DRIFT.................................................................................................................................................................... 57
5.1 VISIANO 20-2 C T1.................................................................................................................................... 57
5.2 VISIANO 20-2 C T1 VISIANO 20-2 P TX.................................................................................................... 57
5.3 Transportläge ............................................................................................................................................. 58
6DESINFEKTIONSRENGÖRING............................................................................................................................ 58
7SÄKERHETSTEKNISKA KONTROLLER .............................................................................................................. 59
8DEMONTERING.................................................................................................................................................... 59
8.1 Avfallshantering.......................................................................................................................................... 59
9TILLBEHÖR........................................................................................................................................................... 59
10 EXTRA ANVISNING.............................................................................................................................................. 59
11 FELSÖKNING........................................................................................................................................................ 60
12 TEKNISKA DATA................................................................................................................................................... 60
13 ELEKTROMAGNETISK KOMPATIBILITET (EMV)................................................................................................ 62

8
目次
1安全上の注意事項 ..................................................................................................................................................63
1.1 用途.............................................................................................................................................................63
1.2 対象ユーザー ..............................................................................................................................................63
1.3 安全上の注意事項 .......................................................................................................................................63
1.4 危険の段階..................................................................................................................................................63
1.5 特定の取り付け手順....................................................................................................................................63
2製品内容.................................................................................................................................................................64
2.1 VISIANO 20-2 C T1 ....................................................................................................................................64
2.2 VISIANO 20-2 P TX....................................................................................................................................64
3VISIANO 20-2 C T1 の組立て ................................................................................................................................64
3.1 負荷データ..................................................................................................................................................64
3.2 天井取付具を固定する ................................................................................................................................64
3.3 天井のパイプに取り付けられたライト .......................................................................................................66
4VISIANO 20-2 P TX の組立て ................................................................................................................................66
4.1 負荷データ..................................................................................................................................................66
4.2 組立て .........................................................................................................................................................66
5使い方 ....................................................................................................................................................................66
5.1 VISIANO 20-2 C T1 ....................................................................................................................................66
5.2 VISIANO 20-2 C T1 VISIANO 20-2 P TX....................................................................................................66
5.3 搬送位置 .....................................................................................................................................................67
6消毒清掃.................................................................................................................................................................67
7安全技術上の点検 ..................................................................................................................................................68
8取外し ....................................................................................................................................................................68
8.1 廃棄処分 .....................................................................................................................................................68
9アクセサリ .............................................................................................................................................................68
10 追加的な注意事項 ..................................................................................................................................................68
11 トラブルシューティング........................................................................................................................................69
12 技術仕様.................................................................................................................................................................69
13 電磁両立性 (EMC)..................................................................................................................................................71

DEU
9
1 SICHERHEITSHINWEISE
1.1 Verwendungszweck
Die Leuchte Dmed® VISIANO ist eine
Untersuchungsleuchte. Sie ist dazu bestimmt, den
Körper eines Patienten zur Unterstützung von
Diagnose oder Behandlung lokal zu beleuchten. Ein
Abbruch der Diagnose oder Behandlung wegen eines
Lichtausfalls ist ohne Gefährdung für den Patienten
jederzeit möglich. Die Leuchte ist nicht zur Verwendung
in Operationsräumen vorgesehen.
1.2 Nutzerprofile
Medizinische Fachkraft
Sind alle Personen, die eine medizinische Ausbildung
absolviert haben und in Ihrem ausgebildeten Berufsfeld
arbeiten.
Reinigungsfachkraft
Ist in die nationalen und arbeitsplatzgebundenen
Hygienebestimmungen eingewiesen.
Elektrofachkraft
Ist in den Bereichen Elektronik sowie Elektrotechnik
ausgebildet und kennt die relevanten Normen und
Bestimmungen.
Qualifizierte Fachkraft
Ist aufgrund seiner fachlichen Ausbildung, Kenntnisse
und Erfahrungen sowie Kenntnis der Bestimmungen in
der Lage, die Montage / Demontage durchzuführen.
1.3 Sicherheitshinweise
Betrieb durch medizinische Fachkraft
Die Anleitung ist Teil des Produkts und muss
aufbewahrt sowie allen späteren Nutzern
zugänglich gemacht werden.
Alle Arbeiten an der Leuchte (inkl. Reparaturen)
dürfen nur durch eine qualifizierte Elektrofachkraft
durchgeführt werden. Die Montage darf
ausschliesslich von einer qualifizierten Fachkraft
durchgeführt werden.
Die Leuchte darf nicht verändert oder manipuliert
werden. Es dürfen nur zugelassene Originalteile
verwendet werden. Andere als die
bestimmungsgemässe Verwendung mit den
Originalteilen kann zu anderen technischen Werten
und lebensgefährlichen Gefahren führen.
Der Betrieb in explosionsgefährdeten Bereichen ist
verboten. Die Stromversorgung der Leuchte stellt
eine potentielle Zündquelle dar.
Die Leuchte darf nur in trockenen und staubfreien
Räumen betrieben werden.
Die Leuchte darf nicht ohne Aufsicht brennen.
Bei Leuchten der Schutzklasse I muss der
Schutzleiter unbedingt mit dem Leuchtengehäuse
verbunden werden.
Keine beschädigte Leuchte verwenden. Auch
defekte Kabel stellen eine potentielle Gefährdung
dar. Kabel nicht in die Nähe von Wärmequellen
oder auf scharfe Kanten legen.
Augenschäden. Niemals direkt in den Lichtkegel
blicken.
Beschädigte Gläser ersetzen, bevor die Leuchte
wieder in Betrieb genommen wird.
Die Leuchte nur an Versorgungsnetz mit
Schutzleiter anschliessen, um elektrischen Schlag
zu vermeiden (nur C-Version).
Den Leuchtenkopf und das Armsystem nie
zusätzlich beladen.
Die Leuchte darf im Betriebszustand nicht mit
einem Tuch oder Ähnlichem abgedeckt werden.
Die Lüftungsöffnungen (falls vorhanden) müssen
im Betriebsfall immer frei sein!
Leuchte darf nicht in der Nähe von externen
Wärmequellen betrieben werden, die die maximale
Umgebungstemperatur der Leuchte überschreiten.
Leuchte darf nicht ausserhalb der vorgesehenen
Umgebungsbedingungen verwendet werden.
Leuchte darf nur für den hier erwähnten
Verwendungszweck verwendet werden.
Der Hersteller kann nicht für Schäden
verantwortlich gemacht werden, die infolge der
Nutzung abweichend vom bestimmungsgemässen
Gebrauch, oder der Nichtbeachtung von
Sicherheitshinweisen und Warnungen, verursacht
werden.
1.4 Warnstufen
GEFAHR
Warnungen vor Gefahren, die bei Missachtung der
Massnahmen zu Tod oder schweren Verletzungen
führen können.
WARNUNG
Warnungen vor Gefahren, die bei Missachtung der
Massnahmen Verletzungen führen können.
VORSICHT
Warnungen vor Gefahren, die bei Missachtung der
Massnahmen zu Sachschäden führen können.
1.5 Spezifische Befestigungshinweise
VISIANO 20-2 C T1
Befestigungsmaterial ist nicht im Lieferumfang
enthalten.
Die Deckenbefestigung darf nur an Decken mit
einer Betonfestigkeitsklasse B25 (C20/25) oder
grösser angebracht werden.
Bewehrungsteile der Massivdecke dürfen dabei
nicht in Berührung kommen. Im Zweifelsfall muss
eine konzessionierte Fachkraft die Montage auf
dem jeweiligen Montagegrund bestätigen.
Die Bohrungen müssen fachmännisch unter
Einhaltung der vom Hersteller der
Befestigungsanker zugelassenen Bohrungs-
toleranzen durchgeführt werden.
Die Schrauben müssen mittels eines
Drehmomentschlüssels nach Angaben des
Herstellers der Befestigungsanker sorgfältig
festgezogen werden!
VISIANO 20-2 P TX
Befestigungsmaterial ist nicht im Lieferumfang
enthalten.
Bei Verwendung des Zubehörs „Wandhalter“ muss
die Installation durch einen Fachmann erfolgen.
DieWand muss einen festen Halt gewährleisten.
Verwenden Sie nur Befestigungsmaterial, welches
für den entsprechenden Untergrund geeignet ist.

DEU
10
2 LIEFERUMFANG
2.1 VISIANO 20-2 C T1
A: 1x Deckenhalterung (Innenseite von B)
B: 1x Deckenhaube
C: 1x Abschlussring
D: 1x Deckenrohr inkl. Kabel
E: 1x Leuchte mit Adapter (vormontiert)
2.2 VISIANO 20-2 P TX
1x Leuchte
1x Netzkabel
3 MONTAGE VISIANO 20-2 C T1
3.1 Lastdaten
Biegemoment MB25Nm
Senkrechte Gewichtskraft FG90N
3.2 Deckenhalterung befestigen
GEFAHR
Montage durch qualifiziertes Personal
Montage darf nur durch eine qualifizierte Fachkraft
erfolgen. Ohne entsprechende Kenntnisse
entstehen lebensbedrohliche Gefahren.
GEFAHR
Lebensbedrohliche Gefahr durch abstürzende
Leuchte
Die Decke muss aus massivem Beton sein, um
sicheren Halt zu garantieren.
GEFAHR
Lebensgefahr durch Stromschlag
Die Leuchte muss durch einen externen Schalter
allpolig vom Netz getrennt werden können (gehört
nicht zum Lieferumfang).
GEFAHR
Lebensgefahr durch Stromschlag
Die Spannungsversorgung am Netzanschluss
muss allpolig über einen Überstromauslöser
(gemäss den nationalen Installationsvorschriften)
abgesichert sein (gehört nicht zum Lieferumfang).
Mindestlänge des Deckenrohrs beachten!
Deckenrohr mit Metallsäge an oberem Ende auf
gewünschte Länge zusägen und entgraten.
Befestigungsschraube entfernen.

DEU
11
Deckenrohr 1in Deckenhalterung 2einsetzen und
mit d= 9mm bohren 3. Bestehende Bohrung des
Deckenlagers als Führung verwenden.
4 gegenüberliegende Bohrmarkierungen einzeichnen
(Ø13mm), Position der Bohrung Ø60mm beachten
wegen Stromanschluss
Abstände überprüfen
WARNUNG
Verletzungsgefahr durch herabfallende Teile
Das Deckenlager muss mit dem
Befestigungsmaterial befestigt werden, welche der
entsprechenden Beschaffenheit der Decke
entspricht.
WARNUNG
Verletzungsgefahr durch herabfallende Teile
Für die Montage sind zwei Personen notwendig.
VORSICHT
Schutzausrüstung nach Werkzeughersteller-
angaben tragen.
Bohrungen bohren und mit Blasbalg ausblasen
WARNUNG
Verletzungsgefahr durch abstürzende Leuchte.
Die Decke muss aus massivem Beton sein, um
sicheren Halt zu garantieren.
Passende Maueranker verwenden.
Sicherungselement am Deckenrohr demontieren (I-
6kt-Schlüssel liegt bei, Gewindestift nicht verlieren!)
Kabel einführen (mit losen Enden voran) und bis zum
Anschlag durchziehen
Leuchtenkabel von Deckenrohr durch Fassung
ziehen.
Deckenrohr in Fassung einsetzen
Mit Sicherheitsschraube und Mutter M8 sichern 1
Deckenhalterung an Decke halten und Maueranker
mit Hammer einschlagen
Befestigung nach Herstellerangaben festziehen
Sicherheitsschraube M8 und Mutter festziehen 1 (20
Nm)
Alle 4 Gewindestifte festziehen 2 (5 Nm)

DEU
12
GEFAHR
Lebensgefahr durch Stromschlag
Vor Arbeiten am Netzanschluss, Netzanschluss
spannungsfrei schalten und gegen
unbeabsichtigtes Einschalten sichern.
Netzanschluss herstellen
Sekundärkabel an Klemme anschliessen
Polarität beachten:
+ = schwarz →braune Leitung anschliessen
–= weiß → blaue Leitung anschliessen
Haube und Abschlussring über Deckenlager
schieben und festschrauben (0.5Nm)
3.3 Leuchte an Deckenrohr montieren
WARNUNG
Herabstürzende Leuchte bei unsachgemässer
Befestigung
Sicherungselement muss vollständig und korrekt
eingeschraubt werden.
Leuchte mit Adapter 1in Deckenrohr 2einführen
Sicherungselement mit Gewindestift 3einsetzen und
einschrauben bis zum Anschlag
Um ¼ Drehung lösen und so die Funktion der Turn-
over-Achse gewährleisten
4 MONTAGE VISIANO 20-2 P TX
4.1 Lastdaten
Biegemoment MB25Nm
Senkrechte Gewichtskraft FG20N
4.2 Montage
Die Leuchten sind mit einem Einsteckzapfen
ausgestattet. Die Leuchte muss damit in einem in
Kapitel 9 erwähnten Zubehör positioniert werden.
5 BETRIEB
5.1 VISIANO 20-2 C T1
GEFAHR
Lebensgefahr durch Stromschlag
Nur an Versorgungsnetz mit Schutzleiter
anschliessen
5.2 VISIANO 20-2 C T1
VISIANO 20-2 P TX
GEFAHR
Lebensgefahr durch Stromschlag
Keine beschädigten Netzkabel einstecken.
Bei Anzeichen von Schäden am Netzkabel, dieses
sofort durch ein neues ersetzen.
Anschlussspannung und Frequenz muss mit den
Daten auf dem Typenschild übereinstimmen.
WARNUNG
Warnung vor Augenschäden
Niemals direkt in den Lichtstrahl blicken
Kabel einstecken
Kabel ans Netz anschliessen
Vor jeder Benutzung Funktionstest durchführen:
Alle LED's im Lichtkegel müssen leuchten.

DEU
13
LED-Modul ein/ausschalten
Gewünschte Farbtemperatur gemäss folgender
Tabelle einstellen:
FARBE
FARBTEMP.
EMPFEHLUNG
blau
kaltweiss
Ideal zur Erkennung
einzelner Gefässe zur
Wundnachbe-handlung
und bei kleinen
Eingriffen
orange
warmweiss
Ideal für diverse Arten
von Hautuntersuch-
ungen
Gewünschte Beleuchtungsstärke in 25%-
Dimmschritten einstellen
5.3 Transportstellung
Transportieren Sie die Leuchte nur in dieser Position.
6 Reinigung
GEFAHR
Lebensgefahr durch Stromschlag
Vor der Reinigung Netzanschluss spannungsfrei
schalten und gegen unbeabsichtigtes Einschalten
sichern.
VORSICHT
Sachschaden durch falsche Reinigung
Zur Reinigung dürfen nur solche Mittel verwendet
werden, welche die Funktionsfähigkeit der Leuchte
nicht beeinträchtigen.
Zur Reinigung dürfen keine lösungsmittel-, chlor-
oder scheuermittelhaltigen Reinigungsmittel
verwendet werden, denn solche Mittel können
unter anderem zu Rissbildung bei Kunststoffteilen
führen.
Die verwendeten Mittel müssen für die Anwendung
bei Kunstoffen wie PC, PMMA, PA und ABS
zugelassen sein.
Beschädigung der Leuchte durch konzentrierte
Desinfektionsmittel.
Für Konzentration und Einwirkzeit beachten Sie
die Angaben im Beiblatt des verwendeten Mittels.
Kratzer durch falsche Tücher.
VORSICHT
Schmutz mindert die Leuchtkraft
Blende durch regelmässiges Reinigen sauber
halten.
Nur Wischreinigung zugelassen.
Die PA-Blende mit einem nicht-abrasiven
Reinigungstuch und geeignetem Reinigungsmittel
reinigen.
VORSICHT
Um das Risiko von Krankheitsübertragungen zu
minimieren, sind geltende Arbeitsschutzbestimmungen
sowie die Anforderungen der national zuständigen
Gremien für Hygiene und Desinfektion zusätzlich zu
dieser Gebrauchsanweisung zu beachten.
7 SICHERHEITSTECHNISCHE
KONTROLLEN
GEFAHR
Lebensgefahr durch Stromschlag
Netzstecker vom Netz trennen
Anschlussleitung muss mindestens einmal im Jahr
auf Beschädigungen überprüft werden.
VORSICHT
Wartungen und Reparaturen dürfen nur von
Elektrofachkräften ausgeführt werden.
Das entsprechende Nutzerprofil steht im Kap.1
Sicherheitshinweise.

DEU
14
8 DEMONTAGE
GEFAHR
Lebensgefahr durch Stromschlag.
Vor der Demontage Netzanschluss spannungsfrei
schalten und gegen unbeabsichtigtes Einschalten
sichern.
8.1 Entsorgung
Geben Sie die Leuchte nicht in den
Hausmüll. Geben Sie die Leuchte gemäss
den örtlichen Vorschriften in einer
Entsorgungsstelle ab oder geben Sie sie
einem Händler mit entsprechendem Service.
Schneiden Sie das Kabel direkt am
Gehäuse ab.
Die oben aufgeführten Produkte sind über
95% verwertbar. Damit nach dem Ende der
Lebensdauer dieser Produkte die
verwendeten Materialien zu einem hohen
Anteil wieder stofflich oder energetisch
verwertet werden können, sind die Leuchten
recyclinggerecht konstruiert. Sie enthalten
keine gefährlichen oder überwachungs-
bedürftigen Stoffe.
9 ZUBEHÖR
Tischklemme (Art. Nr.: D14.228.000 - schwarz)
Universalbefestigung
(Art. Nr.: D13.430.000 - reinweiss)
Schienenbefestigung
(Art. Nr.: D13.269.000)
Wandhalter (Art. Nr.: D13.231.000 –reinweiss)
Rollstativ
(Art. Nr.: D14.022.000)
10 ZUSÄTZLICHE HINWEISE
Die Leuchte selbst ist wartungsfrei.
Auf Anfrage können beim Hersteller zusätzliche
Unterlagen zu diesem Produkt angefordert werden.
Durch den Einsatz dieser Leuchte entstehen keine
Risiken, die andere Geräte beeinflussen könnten.
Um Energie zu sparen sollte die Leuchte nur
eingeschaltet sein, wenn sie auch wirklich benutzt wird.

DEU
15
11 FEHLERBEHEBUNG
Störung
Mögliche Ursache
Fehlerbehebung
Nutzerprofile
Leuchte brennt nicht
Kontaktstörung
Erneut einschalten
Alle
Leuchte brennt nicht
Keine Netzspannung
Netzspannung prüfen, alle
Anschlüsse kontrollieren
Elektrofachkraft
Leuchte brennt nicht
LED-Modul defekt
Herstellerservice kontaktieren
Nur durch Herstellerservice
12 TECHNISCHE DATEN
Elektrische Werte:
Nenn-Anschlussspannung
100 - 240VAC
Frequenzbereich
50/60 Hz
Leistungsaufnahme
21-26W (21-27VA)
Eingangsstrom
0.12-0.21A
Leistungsfaktor
0.96 - 1
Netzteil sekundärseitig
24VDC
Lichttechnische Werte:
Zentrale Beleuchtungsstärke Ec bei 0.5m Abstand
60‘000 lx *
Leuchtfelddurchmesser d10 bei 0.5m Abstand
Ø = 21 cm *
Leuchtfelddurchmesser d50 bei 0.5m Abstand
Ø = 12 cm *
Farbtemperatur
4500K / 3500K *
Farbwiedergabe Index Ra
>95
Farbwiedergabe Index R9
>90
Gesamtbestrahlungsstärke Ee bei max. Intensität
<240 W/m2
Verhältnis der Bestrahlungsstärke Ee zu Beleuchtungsstärke Ec
4 mW/m2/lx
* -10% / +20% Toleranz
Umgebungsbedingungen für Transporte, Lagerung und Betrieb:
Umgebungstemperatur (Lagerung und Transport)
-20°C bis +70°C
Umgebungstemperatur (Betrieb)
+10°C bis +35°C
rel. Luftfeuchte (nicht kondensierend) (Lagerung und Transport)
max. 90%
rel. Luftfeuchte (nicht kondensierend) (Betrieb)
max. 75%
Gewicht:
Leuchtenkopf
0.6kg
VISIANO 20-2 C T1
9kg
VISIANO 20-2 P TX
2kg
Betriebsart:
Betriebsart
Dauerbetrieb

DEU
16
Klassifizierung:
VISIANO 20-2 C T1
VISIANO 20-2 P TX
Schutzklasse I (C-Version)
Schutzklasse II (P-Version)
Schutzart gemäss IEC 60529
IP 20
Klassifizierung gemäss Richtlinie 93/42 EWG –Anhang IX
(Medizinproduktklasse)
U.S. FDA Device Class
Klasse I
Klasse I
Elektrische Sicherheitsprüfung und EMV gemäss:
IEC 60601-1 ; IEC 60601-2-41 ; IEC 60601-1-
2
Blaulichtgefahr gemäss IEC 62471
RG 2 (Mittleres Risiko)
Lebensdauer der Lichtquelle:
Lebensdauer LED
30‘000h (L70/B50)

DEU
17
13 ELEKTROMAGNETISCHE VERTRÄGLICHKEIT (EMV)
Empfohlene Schutzabstände zu tragbaren und mobilen HF-Kommunikationseinrichtungen
Nennleistung des Senders [ W ]
150 kHz - 800 MHz
800 MHz - 2.5 GHz
0.01
0.035 m (0.11 ft)
0.07 m (0.23 ft)
0.1
0.11 m (0.36 ft)
0.22 m (0.72 ft)
1
0.35 m (1.15 ft)
0.7 m (2.30 ft)
10
1.11 m (3.64 ft)
2.21 m (7.25 ft)
50
2.47 m (8.10 ft)
4.95 m (16.24 ft)
100
3.5 m (11.48 ft)
7 m (22.97 ft)
Leitlinien- Elektromagnetische Störaussendungen
Das Medizinprodukt ist für den Betrieb in einer wie unten angegebenen elektromagnetischen Umgebung bestimmt. Der Anwender
muss sicherstellen, dass es in einer derartigen Umgebung betrieben wird.
Aussendungen
Übereinstimmung
Elektromagnetische Umgebung
HF-Aussendungen
(CISPR 11)
Gruppe 1
Das Medizinprodukt verwendet HF-Energie ausschließlich zu seiner internen
Funktion. Daher sind seine HF-Aussendungen sehr gering, und es ist
unwahrscheinlich, dass benachbarte elektronische Geräte gestört werden.
HF-Aussendungen
(CISPR 11)
Klasse B
Das Medizinprodukt ist für den Gebrauch in allen Einrichtungen, einschließlich
Wohngebäuden und solchen Einrichtungen bestimmt, die unmittelbar (ohne
Transformator) an das gleiche Niederspannungsnetz wie Wohngebäude
angeschlossen sind.
Aussendungen von
Oberschwingungen
(IEC 61000-3-2)
Klasse C
Aussendungen von
Spannungsschwankungen/Flicker
(IEC 61000-3-3)
Erfüllt
Leitlinien- Elektromagnetische Störfestigkeit
Das Medizinprodukt ist für den Betrieb in einer wie unten angegebenen elektromagnetischen Umgebung bestimmt. Der Anwender
muss sicherstellen, dass es in einer derartigen Umgebung betrieben wird.
Störfestigkeit gegen
IEC 60601-1-2 Prüfpegel
Übereinstimmungspegel
des Medizinprodukts
Elektromagnetische Umgebung
Elektrostatische Entladung
(ESD)
(IEC 61000-4-2)
Kontaktentladung: ± 6 kV
Luftentladung: ± 8 kV
± 6 kV
± 15 kV
Bevorzugt sind Böden aus Holz, Beton oder Keramik-
fliesen. Bei synthetischem Fußbodenbelag sollte die
relative Luftfeuchtigkeit mindestens 30 % betragen.
Schnelle transiente elektrische
Störgrößen/Bursts (IEC 61000-
4-4)
Netzleitungen: ± 2 kV
Längere Eingangs- und
Ausgangsleitungen:
± 1 kV
± 2 kV
Nicht anwendbar
Die Qualität der Versorgungsspannung sollte der einer
typischen Geschäfts- oder Krankenhausumgebung
entsprechen.
Stoßspannungen/Surges
(IEC 61000-4-5)
±1 kV Spannung
Aussenleiter - Aussenleiter
±2 kV Spannung
Aussenleiter - Erde
±1 kV
±2 kV
Die Qualität der Versorgungsspannung sollte der einer
typischen Geschäfts- oder Krankenhausumgebung
entsprechen.
Magnetfeld bei der
Versorgungsfrequenz
(50/60 Hz)
(IEC 61000-4-8)
3 A/m
100 A/m
In der näheren Umgebung des Medizinprodukts
sollten keine Geräte mit außergewöhnlich starken
netzfrequenten Magnetfeldern (Trafo-Stationen, usw.)
betrieben werden.
Spannungseinbrüche und
Kurzzeitunterbrechungen der
Versorgungsspannung
(IEC 61000-4-11)
Einbruch >95 %, 0,5 Per.
Einbruch 60 %, 5 Per.
Einbruch 30 %, 25 Per.
Einbruch >95 %, 5 Sek.
Einbruch >95 %, 0,5 Per.
Einbruch 60 %, 5 Per.
Einbruch 30 %, 25 Per.
Einbruch >95 %, 5 Sek.
Die Qualität der Versorgungsspannung sollte typischer
Geschäfts- oder Krankenhausumgebung entsprechen.
Wenn der Anwender eine fortgesetzte Funktion bei
Unterbrechung der Energieversorgung fordert, wird
empfohlen, das Medizinprodukt aus einer
unterbrechungsfreien Stromversorgung oder einer
Batterie zu speisen.
Gestrahlte HF-Störgröße
(IEC 61000-4-3)
3 V/m
80 MHz - 2.5 GHz
10 V/m
Empfohlener Mindestabstand von tragbaren und
mobilen Funkgeräten der Sendeleistung PEIRP zum
Medizinprodukt einschließlich seiner Leitungen: d =
0.35√P
Geleitete HF-Störgrößen
(IEC 61000-4-6)
3 VEffektivwert
150 kHz - 80 MHz:
10 VEffektivwert
Empfohlener Mindestabstand von tragbaren und
mobilen Funkgeräten der Sendeleistung PEIRP zum
Medizinprodukt einschließlich seiner Leitungen:
80 MHz –800 MHz: d = 0.35√P
800 MHz - 2.5 GHz: d = 0.7√P
d = empfohlener Schutzabstand [m], P = Nennleistung des Senders [ W ]. Die Feldstärke stationärer Funksender sollte bei allen Frequenzen
gemäß einer Untersuchung vor Ort geringer als der Übereinstimmungspegel sein.
In der Umgebung von Geräten, die das folgende Bildzeichen tragen, sind Störungen möglich:

ENG
18
1 SAFETY INSTRUCTIONS
1.1 Intended use
The light Dmed® VISIANO is an examination light.
Its intended use is to illuminate the body of the patient
to support diagnosis or treatment. An interruption of the
diagnosis or treatment caused by a light failure is
always possible without posing any risk for the patient.
The light cannot be used in operating rooms.
1.2 User profiles
Medical professional
A medical professional is any person who has
completed medical training and is working in his or her
professional field.
Cleaning professional
A cleaning professional is trained in national and job-
related hygiene regulations.
Electrician
An electrician is trained in the fields of electronics and
electrical engineering and is familiar with the relevant
standards and regulations.
Qualified professional
A qualified professional is capable of mounting and
dismounting the light thanks to professional training,
knowledge and experience and knowledge of the
regulations.
1.3 Safety instructions
Operation by a medical professional
The instructions form part of the product.
They must be stored and made accessible to all
subsequent users.
Any work on the light (including repairs) must be
carried out by qualified electricians only. Mounting
must be performed by a qualified professional
only.
The light must not be altered or manipulated in
any way. Only approved original parts must be
used. Any use other than the intended use with
original parts may give rise to other technical
values and life-threatening danger.
Operation in potentially explosive areas is
prohibited. The light power supply is a potential
ignition source.
The light must only be operated in dry, dust-free
rooms.
The light must not be left switched on without
supervision.
For lights in protection class I, it is essential for the
earthing conductor to be connected to the light
housing.
Do not use any light that is damaged.
Defective cables are also potential hazards.
Do not place the cable close to any heat source or
on sharp edges.
Damage to the eyes. Never look directly into the
light source.
Replace any glass that is damaged before
operating the light again.
In order to prevent electric shocks, only connect
the light to a power supply with an earth conductor
(only C-version).
Luminaires which are equipped with a hospital
grade plug (UL 817, only US- and Canada
version), the earth connector is used as a
functional earth within the luminaire.
Never place additional loads on the light head or
the arm.
The light must not be covered by a cloth or any
similar item while it is in operation.
The ventilation openings (where they exist) must
be free whenever the light is in operation.
The light must not be operated near to external
heat sources that exceed the maximum ambient
temperature of the light.
The light must not be used in environmental
conditions other than those for which it is
intended.
The light must only be used for the intended use
described in this document.
The manufacturer cannot be held responsible for
any injury or damage that is caused as a result of
any use other than the intended use or of any
failure to comply with safety instructions and
warnings.
1.4 Warning levels
DANGER
Indication of hazards that can lead to death or serious
injury if measures are disregarded.
WARNING
Indication of hazards that can lead to injury if
measures are disregarded.
CAUTION
Indication of hazards that can lead to damage to
property if measures are disregarded.
1.5 Specific mounting instructions
VISIANO 20-2 C T1
Mounting material is not included.
The ceiling mounting must only be fixed to ceilings
that have a concrete stability class B25 (C20/25)
or higher.
Solid ceiling reinforcement parts must not come
into contact with the ceiling mounting. If there is
any doubt, an authorized professional must
confirm that mounting is possible on the mounting
base being used.
Drilling must be done by specialists in compliance
with the drilling tolerances for the reinforcement
anchor that have been approved by the
manufacturer.
Screws must be tightened carefully using a torque
key that complies with the instructions of the
reinforcement anchor manufacturer.
VISIANO 20-2 P TX
Mounting material is not included.
When using the accessory "wall mount", the
installation must be undertaken by a professional.
The wall must guarantee a firm hold.
Use only mounting material which is suitable for
the corresponding substrate.

ENG
19
2 SCOPE OF SUPPLY
2.1 VISIANO 20-2 C T1
A: 1x ceiling bracket (inner surface of B)
B: 1x ceiling cover
C: 1x end ring
D: 1x ceiling tube incl. cable
E: 1x light with adaptor (pre-assembled)
2.2 VISIANO 20-2 P TX
1x light
1x power cable
3 ASSEMBLY of
VISIANO 20-2 C T1
3.1 Load data
Bending moment MB25Nm
Vertical weight FG90N
3.2 Attaching the ceiling bracket
DANGER
Assembly by qualified personnel
Assembly must be carried out by qualified
personnel only. Lack of appropriate knowledge
could be life-threatening.
DANGER
Life-threatening danger from falling light.
The ceiling must be made of solid concrete to
guarantee a secure hold.
DANGER
Electric shocks are life threatening
It must be possible to separate the light from the
mains by an external all-pole switch (not included).
DANGER
Electric shocks are life-threatening
Voltage supply from the power connection must be
protected on all poles by means of an overcurrent
release (according to national installation
requirements; it is not included in the scope of
supply).
Pay attention to the minimum distance of the ceiling
tube!
Saw ceiling tube to the desired length at the top end
using a metal saw and deburr.
Remove fastening screw.

ENG
20
Insert ceiling tube 1into ceiling bracket 2and drill
with d= 9mm 3. Use the existing hole in the ceiling
bearing as a guide.
Make 4 opposited drill hole markings (Ø13mm),
note the position of the Ø60mm drill hole for
electrical connections
Check clearances
DANGER
Risk of injury from falling parts
The ceiling bracket must be secured to the
fastening material, which must be suitable for the
corresponding ceiling condition.
DANGER
Risk of injury from falling parts
Mounting must be performed by two people.
CAUTION
Use protective equipment in line with the tool
manufacturer's instructions
Drill the bore holes, then blow them out using
bellows
DANGER
Risk of injury from falling light
The ceiling must be made of solid concrete to
guarantee a secure hold.
Use suitable ceiling anchors.
Disassemble the securing element from the ceiling
tube (Allen wrench is enclosed; do not lose the
threated pin!)
Insert the cable (with loose ends first) and pull up to
the stop
Pull the light cable of the ceiling tube through the
light mount.
Insert ceiling tube into light mount
Secure using the M8 safety screw and nut 1
Hold the ceiling bracket against the ceiling and
strike the ceiling anchor with a hammer
Tighten fastening in line with manufacturer's data
Tighten M8 safety screw and nut 1 (20 Nm /
14.75 lbf ft)
Tighten all 4 threaded pins 2(5 Nm / 3.68 lbf ft)
