DANSK
5
TELESKOP SYSTEM TIL STØVOPSAMLING
D25301D
Tillykke!
Du har valgt et DEWALT værktøj. De mange års
erfaringer i forbindelse med produktudvikling og
innovation gør DEWALT til én af de mest pålidelige
partnere med henblik på professionelle brugere af
værktøjsmaskiner.
Tekniske Data
D25301D
Kontakttryk N 60
Maks. slaglængde mm 150
Maks. borediameter mm 16
Definitioner: Sikkerhedsråd
Nedenstående definitioner beskriver
sikkerhedsniveauet for hvert signalord. Læs
vejledningen og læg mærke til disse symboler.
FARE: Angiver en overhængende farlig
situation, der - hvis den ikke undgås -
kan resultere i døden eller alvorlige
kvæstelser.
ADVARSEL: Angiver en mulig farlig
situation, der - hvis den ikke undgås -
kan resultere i døden eller alvorlige
kvæstelser.
FORSIGTIG: Angiver en mulig farlig
situation, der - hvis den ikke undgås -
kan resultere i mindre eller moderat
personskade.
BEMÆRK: Angiver en handling,
der ikke er forbundet med
personskade, men som kan
resultere i produktskade.
Betyder fare for elektrisk stød.
Betyder risiko for brand.
Sikkerhedsinstruktioner
ADVARSEL! Overhold altid de
sikkerhedsregulativer, der er gældende
i dit land for at reducere risikoen for
brand, elektrisk chok og personskader.
Læs omhyggeligt hele betjeningsvejledningen,
før du starter med at bruge udstyret. Se også
betjeningsvejledningen for ethvert elværktøj, som
skal bruges sammen med dette udstyr.
GEM DENNE BETJENINGSVEJLEDNING TIL
FREMTIDIG REFERENCE
Generelle sikkerhedsregler
1. Sørg for, at arbejdsområdet er rent.
Rodede områder og bænke giver anledning til
skader.
2. Hold børn på afstand.
Lad ikke børn komme i kontakt med værktøjet
eller forlængerledningen. Overvågning er
påkrævet for personer under 16 år.
3. Brug et velegnet værktøj.
Den tilsigtede anvendelse er beskrevet i denne
betjeningsvejledning. Tving ikke små værktøjer
eller udstyr til at udføre kraftige værktøjers
opgaver. Værktøjet vil klare opgaven bedre
og mere sikkert med den ydelse, som det er
beregnet til.
ADVARSEL: Hvis der udføres andre
opgaver end dem, der anbefales i
denne betjeningsvejledning med dette
værktøj eller tilbehør eller udstyr, kan det
medføre risiko for personskade.
Ekstra specielle sikkerhedsregler for
støvopsamlingssystemer
• Anvend ikke udstyret til boring i træ, stål eller
plastik.
• Brug ikke udstyret til kerneboring.
• Brug ikke udstyret til kerneboring.
• Brug kun de elværktøjer, der anbefales af
DEWALT sammen med dette udstyr. For flere
informationer om DEWALT elværktøjer, der er
kompatible med dette udstyr, venligst kontakt
din lokale forhandler, se adresserne bag på
betjeningsvejledningen eller besøg www.
dewalt.eu.
• Brug ikke værktøjet under fugtige eller våde
forhold.
• Tillad ikke at det bruges som legetøj. Stor
agtpågivenhed er nødvendig, når det bruges af
eller tæt ved børn.
• Brug det kun som beskrevet i denne
betjeningsvejledning. Brug kun det udstyr, der
anbefales af producenten.

DANSK
6
• Anbring aldrig genstande i åbninger. Anvend
den aldrig med blokerede åbninger; hold den
fri for støv, bomuldshår, hår og alt, som kan
nedsætte luftstrømmen.
• Hold dit hår, løst tøj, fingre og alle dele af
kroppen væk fra åbninger og bevægelige dele.
• Brug det ikke til at opsamle brændbare eller
letantændelige væsker som fx benzin eller bruge
det i områder, hvor der findes sådanne væsker.
Pakkeindhold
Pakken indeholder:
1 Teleskopsystem til støvopsamling:
1 Sidehåndtag
1 Diameter reduktionsadapter til sidehåndtag
1 Støvopsamlings hoved-/støvbørste
1 Teleskop med skinne til dybdejustering
1 Støvslange
1 Betjeningsvejledning
1 Eksplosionstegning
• Kontrollér for eventuelle skader på værktøjet,
dele og tilbehør, der kan være opstået under
transport.
• Tag dig tid til at læse denne vejledning grundigt
og forstå den før betjening.

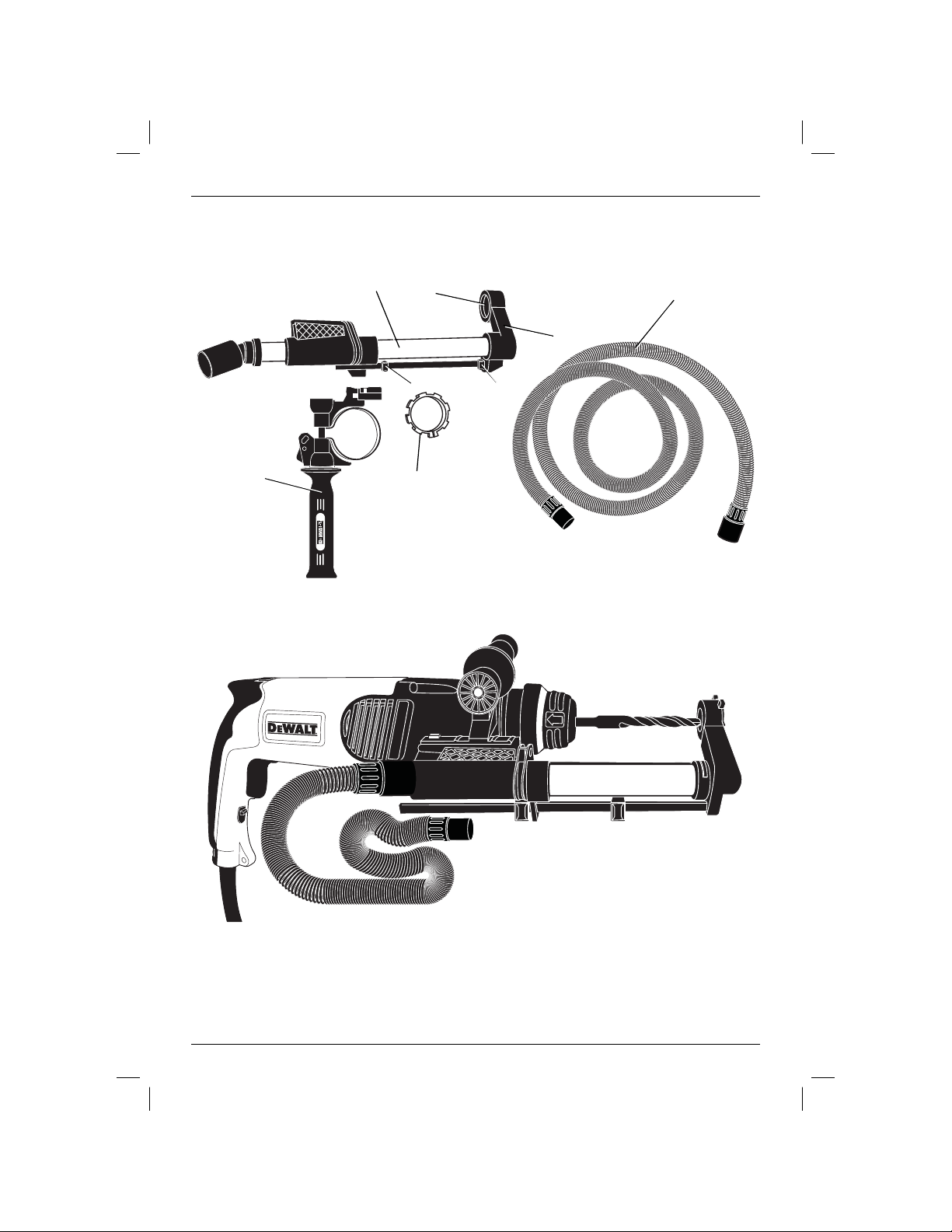

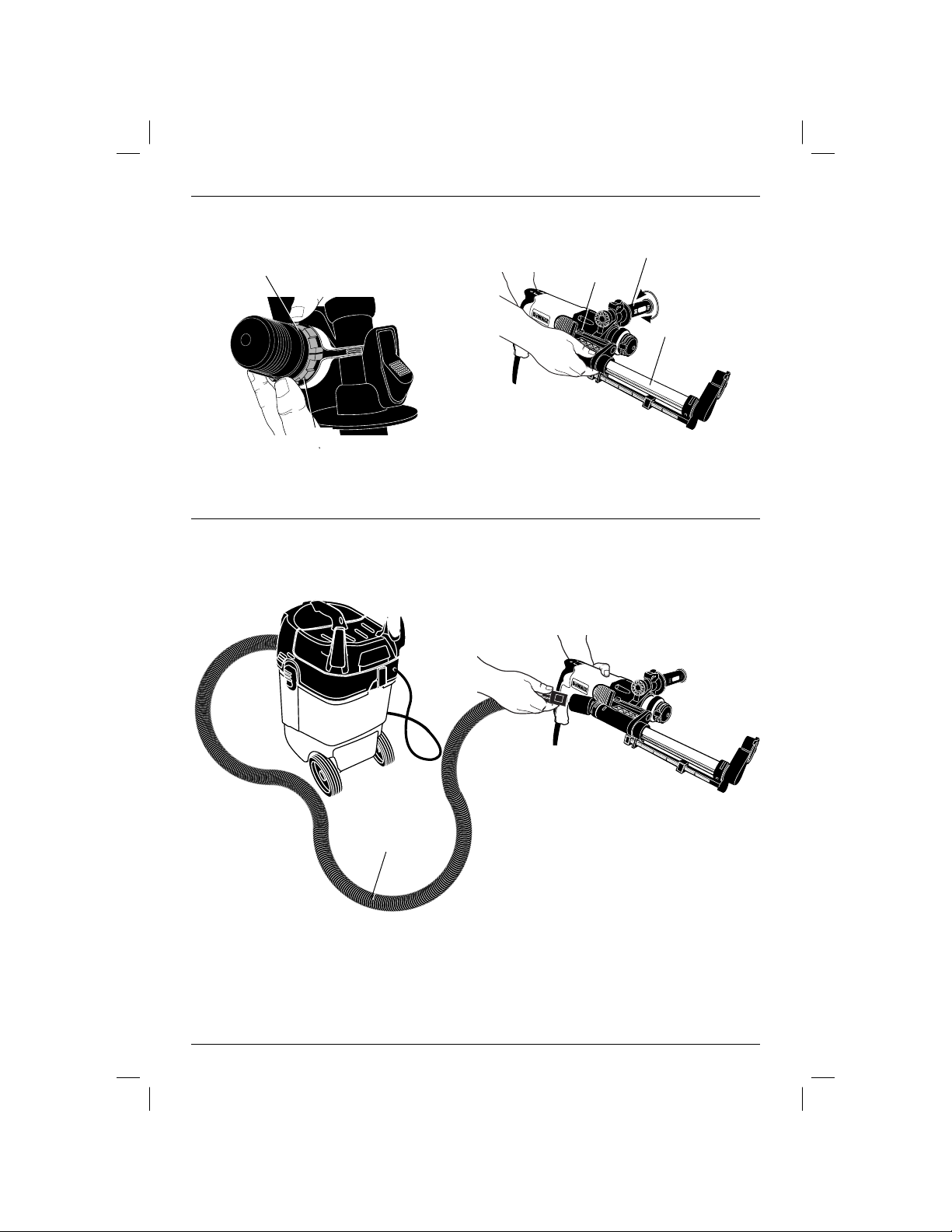

Beskrivelse (fig. 1)
ADVARSEL: Modificér aldrig elektrisk
værktøj eller nogle dele heraf. Det kan
medføre materiale- eller personskade.
a. Teleskop
b. Støvslange
c. Knap til justering af længde
d. Knap til justering af dybde
e. Støvopsamlingshoved
f. Støvbørste
g. Sidehåndtag
h. Adapter
TILSIGTET BRUG
D25301D støvopsamlingsteleskoper blevet designet
til opsamling af støv ved professionel hammerboring
i murværk eller beton og med massive bor monteret
på elværktøjet. Brug det IKKE til boring i plastik, træ
eller metal.
Dette telekopsystem til støvopsamling passer til
de fleste DEWALT SDS Plus®værktøjer med og
uden ledninger. For flere informationer om DEWALT
elværktøjer, der er kompatible med dette udstyr,
venligst kontakt din lokale forhandler, se adresserne
bag på betjeningsvejledningen eller besøg www.
dewalt.eu.
MÅ IKKEanvendes under våde forhold eller i
nærheden af brændbare væsker eller gasser.
Teleskopsystemet til støvopsamling er et udstyr til
brug sammen med professionelle elværktøjer.
LAD IKKE børn komme i kontakt med værktøjet.
Overvågning er påkrævet, når uerfarne brugere
anvender dette værktøj.
SAMLING OG JUSTERINGER
ADVARSEL: For at reducere
risikoen for personskade skal du
slukke for værktøjet og afbryde
batteripakken eller strømkilden,
inden der foretages justeringer, eller
der fjernes/monteres tilbehør eller
ekstraudstyr. Start ved et uheld kan
medføre skader.
Montering og demontering af
teleskopet og sidehåndtaget
MONTERING AF TELESKOPET OG SIDEHÅNDTAGET
(FIG. 1–3)
1. Fjern borehovedet, sidehåndtaget og
dybdejusteringsstangen, hvis monteret på
værktøjet.
2. Hvis værktøjsnæsen (i) er mindre end 43
mm, er adapteren nødvendig for at samle
sidehåndtaget.
HVIS ADAPTER ER NØDVENDIG
a. Åbn leverede adapter (h) og luk den på
værktøjsnæsen (i).
BEMÆRK: Adapteren vil glide frem og
tilbage på værktøjet.
b. Anbring den åbne ende af det leverede
sidehåndtag (g) på adapteren og drej
sidehåndtaget, indtil det sidder fast.
HVIS ADAPTER IKKE ER NØDVENDIG
Anbring den åbne ende af det leverede
sidehåndtag på værktøjsnæsten og drej
sidehåndtaget, indtil det sidder fast.
3. Opret støvopsamlingsteleskopet (a)
med sidehåndtaget og skub derefter
støvopsamlingsteleskopet imod sidehåndtaget,
indtil den fjederbelastede knap (j) låser
støvopsamlingsteleskopet på plads.
4. Sæt støvslange (b) ind i
støvopsamlingsteleskopet og en støvsuger (ikke
inkluderet) som vist i figur 3.

DANSK
7
Dit DEWALT teleskopsystem til støvopsamling er
konstrueret til at arbejde i længere tidsperioder
med et minimum af vedligeholdelse. Vedvarende
tilfredstillende funktion er afhængig af, om værktøjet
plejes korrekt og rengøres regelmæssigt.
ADVARSEL: Brug kun DEWALT
reservedele.
Udskiftning af støvbørste (fig. 7)
ADVARSEL: Bær godkendte
beskyttelsesbriller og godkendt
støvmaske ved udførelse af denne
procedure.
Støvbørsten slides under brug, og det vil blive
nødvendigt at udskifte den.
1. Fjern låsering (k) ved hjælp af en fladtang.
2. Udskift støvbørste (f).
3. Sæt låseringen i igen.
Rengøring
ADVARSEL: Blæs støv og snavs
ud af hovedhuset med tør luft, lige
så snart der samler sig snavs i og
omkring luftaftrækket. Bær godkendte
beskyttelsesbriller og godkendt
støvmaske ved udførelse af denne
procedure.
ADVARSEL: Brug aldrig
opløsningsmidler eller andre kraftige
kemikalier til at rengøre værktøjets ikke-
metalliske dele. Disse kemikalier kan
svække de materialer, der anvendes
i disse dele. Brug en klud, der kun er
fugtet med vand og mild sæbe. Lad
aldrig væske trænge ind i værktøjet, og
nedsænk aldrig nogen del af værktøjet i
væske.
Valgfrit tilbehør
ADVARSEL: Da andet tilbehør end det,
som stilles til rådighed af DEWALT, ikke
er afprøvet med dette produkt, kan det
være farligt at bruge sådant tilbehør
med dette værktøj. For at mindske
risikoen for personskade, må dette
produkt kun anvendes med tilbehør,
som anbefales af DEWALT.
Kontakt forhandleren for yderligere oplysninger om
korrekt tilbehør.
AFMONTERING AF TELESKOPET OG SIDEHÅNDTAGET
1. Teleskopet afmonteres ved at trykke på den
fjederbelastede knap (j) og fjerne teleskopet.
2. Drej på sidehåndtaget (g) for at løsne det fra
værktøjsnæsen.
3. Hvis adapter (h) blev brugt, åbn og fjern
adapteren fra værktøjets næse.
FUNKTION
ADVARSEL: For at reducere
risikoen for personskade skal du
slukke for værktøjet og afbryde
batteripakken eller strømkilden,
inden der foretages justeringer, eller
der fjernes/monteres tilbehør eller
ekstraudstyr. Start ved et uheld kan
medføre skader.
ADVARSEL: Overhold altid
sikkerhedsvejledningen og de gældende
regler.
ADVARSEL: Læs altid og
betjen værktøjet som angivet i
betjeningsvejledningen for værktøjet.
Indstilling af boredybde (fig. 5)
Tryk på dybdejusteringsknap (d) øverst på
frontglideren og flyt den til den ønskede boredybde.
Udløs knappen.

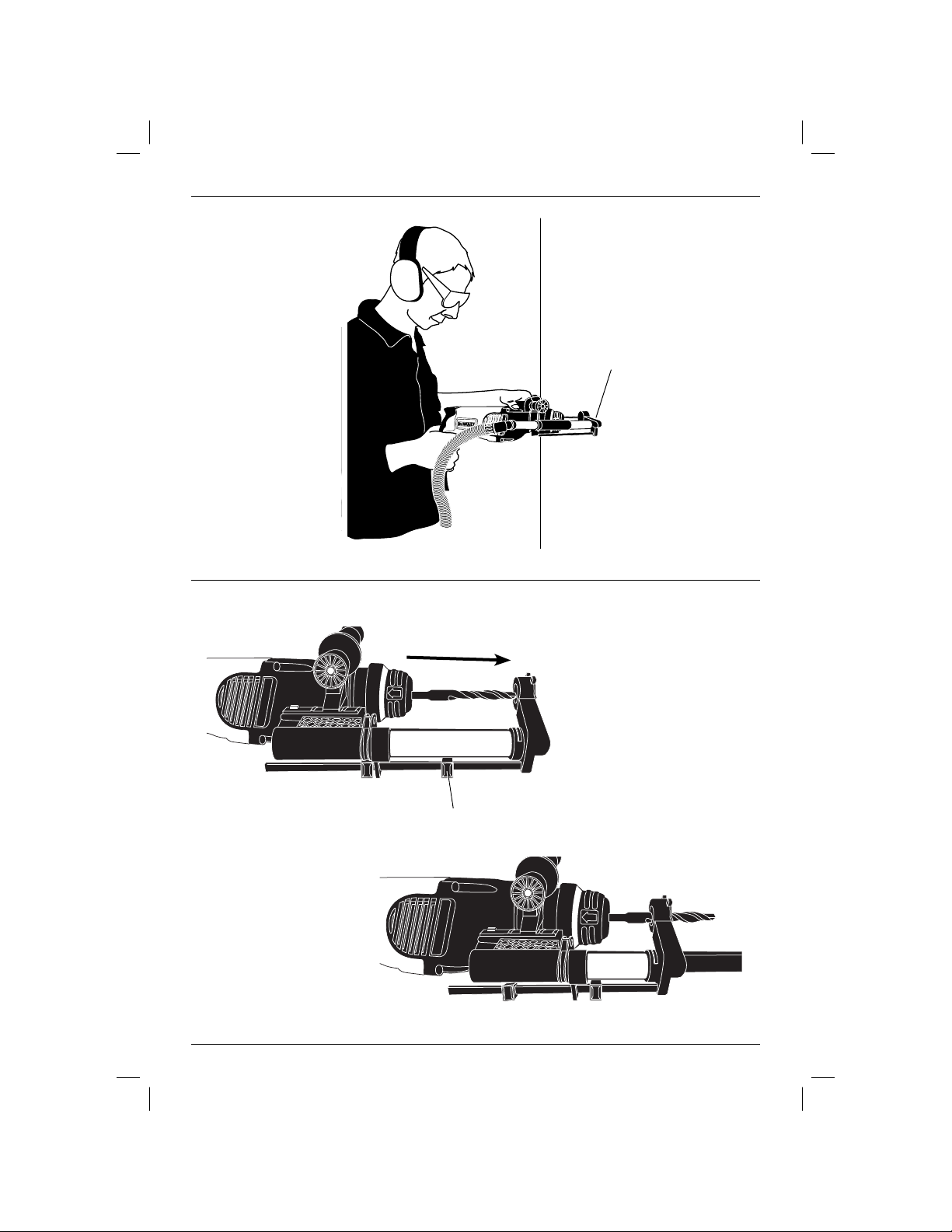

Justering af borelængden (fig. 4, 6)
1. Sæt det passende bor i.
2. Hold støvopsamlingshovedet (e) imod en mur
(fig. 4).
3. Skub værktøjet for at få borehovedet til at røre
ved overfladen.
4. Tryk på længdejusteringsknap (c) øverst på
bagglideren og flyt den til den ønskede længde.
Udløs knappen.
5. Træk forsigtigt værktøjssamlingen tilbage fra
væggen og sørg for, at den fjederbelastede
mekanisme ikke udløses.
VEDLIGEHOLD
ADVARSEL: For at reducere
risikoen for personskade skal du
slukke for værktøjet og afbryde
batteripakken eller strømkilden,
inden der foretages justeringer, eller
der fjernes/monteres tilbehør eller
ekstraudstyr. Start ved et uheld kan
medføre skader.

DANSK
8
Miljøbeskyttelse
Særskilt bortskaffelse. Dette produkt må
ikke bortskaffes sammen med almindeligt
husholdningsaffald.
Hvis du på noget tidspunkt finder det nødvendigt
at udskifte dit DEWALT-produkt, eller hvis det ikke
længere tjener det tiltænkte formål, må det ikke
bortskaffes med almindeligt husholdningsaffald. Sørg
for, at dette produkt bortskaffes særskilt.
Særskilt bortskaffelse af brugte produkter
og emballage gør det muligt at genbruge
materialer og anvende dem på ny.
Genanvendelse af genbrugsmaterialer
bidrager til at forhindre forurening af
miljøet og reducerer behovet for
råmaterialer.
Lokale forskrifter muliggør i nogen tilfælde
særskilt bortskaffelse af elektriske produkter fra
husholdningen, ved kommunale affaldsdepoter eller
hos forhandleren i forbindelse med køb af et nyt
produkt.
DEWALT har stillet faciliteter til rådighed til indsamling
og genbrug af udslidte DEWALT-produkter. For at
benytte sig af denne service kan man returnere
produktet til et hvilket som helst autoriseret
serviceværksted, der modtager det på vore vegne.
Du kan finde ud af, hvor det nærmeste autoriserede
serviceværksted befinder sig ved at kontakte dit
lokale DEWALT-kontor på den adresse, der er
angivet i denne manual. Alternativt findes der en liste
over autoriserede DEWALT-serviceværksteder og
detaljerede oplysninger om vores eftersalgsservice
og kontakter på følgende internetadresse:
www.2helpU.com.

DANSK
9
GARANTI
DEWALT er sikker på produkternes kvalitet
og tilbyder en enestående garanti til
professionelle brugere af dette værktøj.
Denne garantierklæring er en tilføjelse
til dine kontraktmæssige rettigheder
som professionel bruger eller dine
lovbefalede rettigheder som privat ikke-
professionel bruger og påvirker dem på
ingen måde. Garantien er gyldig inden for
medlemsstaterne af Den Europæiske Union
og Det Europæiske Frihandelsområde.
•30 DAGES RISIKOFRI TILFREDSHEDSGARANTI •
Hvis du ikke er fuldt tilfreds med dit
DEWALT-værktøj, kan du returnere det
inden for
30 dage, komplet som købt, til den
forhandler, hvor værktøjet blev købt og
få alle pengene refunderet eller bytte
det. Produktet skal have været underlagt
almindelig brug og slid, og der skal
fremvises gyldig kvittering.
•ET ÅRS GRATIS SERVICEKONTRAKT •
Hvis du har har brug for vedligeholdelse
eller service til dit DEWALT-værktøj inden
for 12 måneder efter købet, gøres
dette helt gratis på et autoriseret
DEWALTserviceværksted. Købsbeviset
skal fremvises. Inkluderer arbejdskraft.
Ekskluderer tilbehør og reservedele,
medmindre de fejlede under
garantiperioden.
• ET ÅRS FULD GARANTI •
Hvis dit DEWALT-produkt bliver defekt
på grund af fejlbehæftede materialer eller
produktionsfejl inden for 12 måneder fra
købsdatoen, garanterer DEWALT gratis
udskiftning af alle defekte dele eller gratis
udskiftning af enheden efter vores valg,
under forudsætning af, at:
• Produktet ikke er blevet misbrugt.
• Produktet har været underlagt
almindelig brug og slid.
• Der ikke er forsøgt reparationer af
uautoriserede personer.
• Købsbeviset fremvises.
• Produktet returneres komplet med alle
originale komponenter.
Hvis du ønsker at foretage en reklamation,
skal du kontakte din forhandler eller den
nærmeste autoriserede DEWALT-reparatør
i DEWALT-kataloget eller kontakte dit
DEWALT-kontor på den adresse, der
er angivet i denne brugsvejledning.
Der findes en liste over autoriserede
DEWALT-serviceværksteder og detaljerede
oplysninger om vores eftersalgsservice på
følgende internetadresse: www.2helpU.
com.

DEUTSCH
10
STAUBABSAUG-VERLÄNGERUNGSSYSTEM
TELESCOPE D25301D
Herzlichen Glückwunsch!
Sie haben sich für ein Elektrowerkzeug von DEWALT
entschieden. Langjährige Erfahrung, sorgfältige
Produktentwicklung und Innovation machen eWALT
zu einem zuverlässigen Partner für professionelle
Anwender von Elektrowerkzeugen.
Technische Daten
D25301D
Kontaktdruck N 60
Max. Hub mm 150
Max. Bohrdurchmesser mm 16
Definitionen: Sicherheitsrichtlinien
Im Folgenden wird die Relevanz der einzelnen
Warnhinweise erklärt. Bitte lesen Sie die
Betriebsanleitung und achten Sie auf diese Symbole.
GEFAHR: Weist auf eine unmittelbar
drohende gefährliche Situation hin, die,
sofern nicht vermieden, zu tödlichen
oder schweren Verletzungen führt.
WARNUNG: Weist auf eine
möglicherweise gefährliche Situation
hin, die, sofern nicht vermieden,
zu tödlichen oder schweren
Verletzungen führen kann.
VORSICHT: Weist auf eine
möglicherweise gefährliche Situation hin,
die, sofern nicht vermieden, zu leichten
oder mittelschweren Verletzungen
führen kann.
HINWEIS: Weist auf ein Verhalten hin,
das nichts mit Verletzungen zu tun
hat, aber, wenn es nicht vermieden
wird, zu Sachschäden führen kann.
Weist auf ein Stromschlagrisiko hin.
Weist auf eine Brandgefahr hin.
Sicherheitshinweise
WARNUNG! Beim Gebrauch von
Elektrowerkzeugen sind zum Schutz
gegen elektrischen Schlag, Verletzungs-
und Feuergefahr die nationalen
Sicherheitsvorschriften zu beachten.
Lesen Sie das gesamte Handbuch sorgfältig durch,
bevor Sie das Vorsatzgerät benutzen. Lesen Sie
auch das Handbuch des Elektrogeräts, mit dem Sie
dieses Vorsatzgerät verwenden.
BEWAHREN SIE DIESE
SICHERHEITSHINWEISE GUT AUF
Allgemeines
1. Halten Sie Ihren Arbeitsbereich in Ordnung.
Unordnung im Arbeitsbereich führt zu
Unfallgefahren.
2. Halten Sie Kinder fern.
Sorgen Sie dafür, Kinder das Werkzeug oder
Kabel nicht berühren. Kinder unter 16 Jahren
müssen beaufsichtigt werden.
3. Benutzen Sie das richtige Werkzeug.
Die bestimmungsgemäße Verwendung ist
in dieser Betriebsanleitung beschrieben.
Verwenden Sie keine zu schwachen Werkzeuge
oder Vorsatzgeräte für schwere Arbeiten.
Mit dem richtigen Werkzeug erzielen Sie eine
optimale Qualität und gewährleisten Ihre
persönliche Sicherheit.
WARNUNG: Das Verwenden anderer
als der in dieser Anleitung empfohlenen
Vorsatzgeräte und Zubehörteile oder
die Ausführung von Arbeiten mit
diesem Elektrowerkzeug, die nicht der
bestimmungsgemäßen Verwendung
entsprechen, kann zu Unfallgefahren
führen.
Zusätzliche Sicherheitshinweise für
Staubabsaugsysteme
• Verwenden Sie dieses Vorsatzgerät nicht für
Bohranwendungen in Holz, Stahl oder Plastik.
• Verwenden Sie das Vorsatzgerät nicht für
Kernbohranwendungen.
• Verwenden Sie das Vorsatzgerät nicht für
Meißelanwendungen.
• Verwenden Sie dieses Vorsatzgerät nur mit von
DEWALT empfohlenen Elektrogeräten. Weitere
Informationen über Elektrogeräte von DEWALT,
die mit diesem Vorsatzgerät kompatibel sind,
erhalten Sie bei Ihrem Händler, Adressen finden
Sie im hinteren Teil dieser Anleitung oder unter
www.dewalt.eu.

DEUTSCH
11
• Setzen Sie das Werkzeug keiner Nässe aus.
• Dieses Gerät ist kein Spielzeug. Bei der
Verwendung in der Nähe von oder durch Kinder
ist besondere Vorsicht geboten.
• Verwenden Sie das Gerät nur wie in dieser
Betriebsanleitung beschrieben. Verwenden Sie
nur vom Hersteller empfohlene Vorsatzgeräte.
• Stecken Sie keine Gegenstände in die
Öffnungen. Verwenden Sie das Gerät nicht,
wenn Öffnungen blockiert sind; entfernen
Sie Staub, Flusen, Haare und alles, was den
Luftstrom behindern kann.
• Halten Sie Haare, weite Kleidung, Finger
und alle Körperteile von Öffnungen und sich
bewegenden Teilen fern.
• Niemals entzündliche oder brennbare
Flüssigkeiten, z.B. Benzin, aufsaugen. Nicht
in Bereichen verwenden, wo solche Stoffe
vorhanden sein können.
Packungsinhalt
Die Packung enthält:
1 Staubabsaugverlängerungssystem:
1 Zusatzhandgriff
1 Adapter für den Durchmesserreduzierstutzen
des Zusatzhandgriffs
1 Staubabsaugkopf/Staubbürste
1 Verlängerung mit Schieber für
Tiefenanpassung
1 Saugschlauch
1 Betriebsanleitung
1 Explosionszeichnung
• Prüfen Sie das Gerät, die Teile oder Zubehörteile
auf Beschädigungen, die beim Transport
entstanden sein könnten.
• Nehmen Sie sich Zeit, die Betriebsanweisung
vor Inbetriebnahme sorgfältig zu lesen.
Beschreibung [Abb. (fig.) 1]
WARNUNG: Nehmen Sie niemals
Änderungen am Elektrowerkzeug
oder seinen Teilen vor. Dies könnte zu
Schäden oder Verletzungen führen.
a. Verlängerung
b. Saugschlauch
c. Schalter Längeneinstellung
d. Schalter Tiefeneinstellung
e. Absaugkopf
f. Staubbürste
g. Zusatzhandgriff
h. Adapter
BESTIMMUNGSGEMÄSSE VERWENDUNG
Die Staubabsaugverlängerung D25301D wurde
zum Absaugen von Staub bei professionellen
Hammerbohrungen in Mauerwerk oder Beton
entwickelt, wobei massive Bohrspitzen am
Elektrogerät befestigt sind. Verwenden Sie das Gerät
NICHT für Bohranwendungen in Kunststoff, Holz
oder Metall.
Dieses Staubabsaug-Verlängerungssystem ist für
die meisten kabellosen und kabelgebundenen
SDS Plus®-Geräte von DEWALT geeignet. Weitere
Informationen über Elektrowerkzeuge von DEWALT,
die mit diesem Vorsatzgerät kompatibel sind,
erhalten Sie bei Ihrem Händler, Adressen finden Sie
im hinteren Teil dieser Anleitung oder unter www.
dewalt.eu.
NICHT VERWENDEN in nasser Umgebung oder
in der Nähe von entflammbaren Flüssigkeiten oder
Gasen.
Das Staubabsaug-Verlängerungssystem ist ein
Vorsatzgerät zur Verwendung mit professionellen
Elektrogeräten.
LASSEN SIE NICHT ZU, dass Kinder in Kontakt
mit dem Gerät kommen. Wenn unerfahrene
Personen dieses Gerät verwenden, sind diese zu
beaufsichtigen.
ZUSAMMENBAUEN UND EINSTELLEN
WARNUNG: Um die Gefahr
schwerer Verletzungen zu mindern,
schalten Sie das Gerät aus und
entfernen Sie das Akku oder
trennen Sie es vom Netz, bevor
Sie Einstellungen vornehmen
oder Anbaugeräte oder Zubehör
anbringen oder entfernen.
Ungewolltes Anlaufen kann Verletzungen
verursachen.
Anbringen und Entfernen von
Verlängerung und Zusatzhandgriff
ANBRINGEN VON VERLÄNGERUNG UND
ZUSATZHANDGRIFF (ABB. 1–3)
1. Entfernen Sie Bohrspitze, Zusatzhandgriff und
die Stange für die Tiefeneinstellung, falls am
Werkzeug angebracht.
2. Wenn die Werkzeugnase (i) kleiner als 43 mm
ist, muss der Zusatzhandgriff mit Hilfe des
Adapters montiert werden.

DEUTSCH
12
WENN DER ADAPTER ERFORDERLICH IST
a. Mitgelieferten Adapter (h) öffnen und auf die
Werkzeugnase (i) setzen.
HINWEIS: Der Adapter wird auf dem
Werkzeug vor und zurück geschoben.
b. Offenes Ende des mitgelieferten
Zusatzhandgriffs (g) auf den Adapter setzen
und Zusatzhandgriff drehen, bis er festsitzt.
WENN KEIN ADAPTER ERFORDERLICH
IST
Offenes Ende des mitgelieferten
Zusatzhandgriffs auf die Werkzeugnase setzen
und Zusatzhandgriff drehen, bis er festsitzt.
3. Richten Sie die Staubabsaugverlängerung
(a) am Zusatzhandgriff aus und drücken Sie
dann die Staubabsaugverlängerung gegen
den Zusatzhandgriff, bis die Federtaste (j) die
Staubabsaugverlängerung einrasten lässt.
4. Stecken Sie den Saugschlauch (b) wie in
Abbildung 3 in die Staubabsaugverlängerung
und einen Staubsauger (nicht im Lieferumfang).
ENTFERNEN VON VERLÄNGERUNG UND
ZUSATZHANDGRIFF
1. Drücken Sie zum Entfernen der Verlängerung
die Federtaste (j) und entfernen Sie die
Verlängerung.
2. Drehen Sie zum Lösen den Zusatzhandgriff
(g) und schieben Sie die Verlängerung von der
Werkzeugnase.
3. Wenn ein Adapter (h) verwendet wurde,
öffnen und entfernen Sie den Adapter von der
Werkzeugnase.
BETRIEB
WARNUNG: Um die Gefahr
schwerer Verletzungen zu mindern,
schalten Sie das Gerät aus und
entfernen Sie das Akku oder
trennen Sie es vom Netz, bevor
Sie Einstellungen vornehmen
oder Anbaugeräte oder Zubehör
anbringen oder entfernen.
Ungewolltes Anlaufen kann Verletzungen
verursachen.
WARNUNG: Beachten Sie immer
die Sicherheitsanweisungen und die
geltenden Vorschriften.
WARNUNG: Lesen Sie vor der
Inbetriebnahme des Werkzeugs die
Betriebsanleitung Ihres Gerätes.
Einstellen der Bohrtiefe (Abb. 5)
Drücken Sie die Taste zur Tiefeneinstellung (d) oben
auf dem vorderen Schieber und bringen Sie sie in
die gewünschte Bohrtiefe. Lassen Sie die Taste los.
Einstellen der Bohrlänge (Abb. 4, 6)
1. Setzen Sie die richtige Bohrspitze ein.
2. Richten Sie die Spitze des Staubabsaugers (e)
gegen eine Wand (Abb. 4).
3. Drücken Sie das Werkzeug mit der Bohrspitze
gegen die Wandfläche.
4. Drücken Sie die Taste zur Längeneinstellung (c)
oben auf dem hinteren Schieber und bringen
Sie sie in die gewünschte Bohrtiefe. Lassen Sie
die Taste los.
5. Ziehen Sie das gesamte Werkzeug vorsichtig
von der Wand und achten Sie dabei darauf,
dass sich der Federmechanismus nicht löst.
WARTUNG
WARNUNG: Um die Gefahr
schwerer Verletzungen zu mindern,
schalten Sie das Gerät aus und
entfernen Sie das Akku oder
trennen Sie es vom Netz, bevor
Sie Einstellungen vornehmen
oder Anbaugeräte oder Zubehör
anbringen oder entfernen.
Ungewolltes Anlaufen kann Verletzungen
verursachen.
Ihr DEWALT Staubabsauger-Verlängerungssystem
wurde für langfristigen Betrieb mit minimalem
Wartungsaufwand konstruiert. Ein kontinuierlicher,
zufriedenstellender Betrieb hängt von der richtigen
Pflege des Gerätes und seiner regelmäßigen
Reinigung ab.
WARNUNG: Verwenden Sie nur
Ersatzteile von DEWALT.
Austauschen der Staubbürste (Abb. 7)
WARNUNG: Tragen Sie bei diesen
Arbeiten zugelassenen Augenschutz und
eine zugelassene Staubmaske.
Die Staubbürste nutzt sich bei der Verwendung ab
und muss ausgetauscht werden.
1. Entfernen Sie den Sicherungsring (k) mit Hilfe
einer Sicherungsringzange.
2. Tauschen Sie die Staubbürste aus (f).
3. Bringen Sie den Sicherungsring wieder an.

DEUTSCH
13
Reinigung
WARNUNG: Blasen Sie mit Trockenluft
immer dann Schmutz und Staub
aus dem Hauptgehäuse, wenn sich
Schmutz sichtbar in und um die
Lüftungsschlitze ansammelt. Tragen
Sie bei diesen Arbeiten zugelassenen
Augenschutz und eine zugelassene
Staubmaske.
WARNUNG: Verwenden Sie niemals
Lösungsmittel oder andere scharfe
Chemikalien für die Reinigung der nicht-
metallischen Teile des Gerätes. Diese
Chemikalien können das in diesen
Teilen verwendete Material aufweichen.
Verwenden Sie ein nur mit Wasser
und einer milden Seife befeuchtetes
Tuch. Achten Sie darauf, dass niemals
Flüssigkeiten in das Gerät eindringen.
Tauchen Sie niemals irgendein Teil des
Gerätes in eine Flüssigkeit.
Optionales Zubehör
WARNUNG: Da Zubehör, das nicht
von DEWALT angeboten wird, nicht
mit diesem Produkt geprüft worden
ist, kann die Verwendung von solchem
Zubehör an diesem Gerät gefährlich
sein. Um das Verletzungsrisiko zu
mindern, sollte mit diesem Produkt nur
von DEWALT empfohlenes Zubehör
verwendet werden.
Fragen Sie Ihren Händler nach weiteren
Informationen zu geeignetem Zubehör.
Umweltschutz
Abfalltrennung. Dieses Produkt darf nicht
mit normalem Haushaltsabfall entsorgt
werden.
Wenn Sie eines Tages feststellen, dass Ihr DEWALT-
Produkt ersetzt werden muss oder Sie es nicht mehr
benötigen, entsorgen Sie es nicht mit dem normalen
Haushaltsabfall. Führen Sie dieses Produkt der
Abfalltrennung zu.
Die separate Entsorgung von
Gebrauchtprodukten und Verpackungen
ermöglicht das Recycling und die
Wiederverwendung der Stoffe. Die
Wiederverwendung von Recyclingstoffen
hilft, Umweltverschmutzung zu
vermeiden und mindert die Nachfrage
nach Rohstoffen.
Lokale Vorschriften regeln möglicherweise die
getrennte Entsorgung von Elektroprodukten und
Haushaltsabfall an kommunalen Entsorgungsstellen
oder beim Einzelhändler, wenn Sie ein neues
Produkt kaufen.
DEWALT stellt Möglichkeiten für die Sammlung und
das Recycling von DEWALT-Produkten nach Ablauf
des Nutzungszeitraums zur Verfügung. Um diesen
Service zu nutzen, bringen Sie bitte Ihr Produkt zu
einer beliebigen autorisierten Kundendienstwerkstatt,
die es in unserem Auftrag sammeln.
Die nächstgelegene autorisierte Kundendienststelle
erfahren Sie bei Ihrem örtlichen DEWALT-
Geschäftsstelle unter der in dieser Betriebsanleitung
angegebenen Adresse. Alternativ erhalten
Sie eine Liste der autorisierten DEWALT-
Kundendienstwerkstätten und vollständige
Informationen über unseren Kundendienst im
Internet unter: www.2helpU.com.

DEUTSCH
14
GARANTIE
DEWALT vertraut in die Qualität seiner
Produkte und bietet den professionellen
Anwendern des Produktes eine
herausragende Garantie. Diese
Garantieerklärung gilt als Ergänzung
und unbeschadet Ihrer Rechte aus dem
Vertrag als professioneller Anwender oder
Ihrer gesetzlichen Ansprüche als privater,
nicht-professioneller Anwender. Diese
Garantie gilt innerhalb der Staatsgebiete der
Mitgliedstaaten der Europäischen Union und
der Europäischen Freihandelszone.
•30 TAGE ZUFRIEDENHEITSGARANTIE
OHNE RISIKO •
Wenn Sie mit der Leistung Ihres DEWALT-
Gerätes nicht vollständig zufrieden sind,
geben Sie es einfach innerhalb von
30 Tagen komplett im Originallieferumfang,
so wie gekauft, an den Händler zurück,
um eine vollständige Erstattung oder ein
Austauschgerät zu erhalten. Das Produkt
darf normalem Verschleiß ausgesetzt sein.
Der Kaufbeleg ist vorzulegen.
•EIN JAHR KOSTENLOSE INSPEKTION •
Innerhalb der ersten 12 Monate
ab Kauf werden Wartungs- und
Kundendienstleistungen für Ihr DEWALT-
Gerät kostenlos durch eine autorisierte
DEWALT-Kundendienstwerkstatt ausgeführt.
Der Kaufbeleg muss vorgelegt werden.
Gilt einschließlich Arbeitskosten. Gilt nicht
für Zubehör und Ersatzteile, sofern es sich
nicht um einen Garantiefall handelt.
• EIN JAHR VOLLSTÄNDIGE GARANTIE •
Wenn Ihr DEWALT-Produkt wegen Material-
oder Produktionsmängeln innerhalb von
12 Monaten ab Kauf einen Fehler aufweist,
garantiert DEWALT den kostenlosen
Austausch aller fehlerhaften Teile oder, nach
unserer Wahl, die kostenlose Wandlung des
Gerätes unter den folgenden Bedingungen:
• Das Produkt wurde nicht unsachgemäß
behandelt.
• Das Produkt war normalem Verschleiß
ausgesetzt.
• Es wurden keine Reparaturversuche
durch nicht autorisierte Personen
vorgenommen.
• Der Kaufbeleg wird vorgelegt.
• Das Produkt wird vollständig im
Originallieferumfang zurückgegeben.
Wenn Sie einen Anspruch gelten machen
möchten, setzen Sie sich mit Ihrem
Händler in Verbindung oder finden Sie die
nächste DEWALT-Kundendienstwerkstatt
im DEWALT-Katalog oder setzen Sie
sich mit der DEWALT-Geschäftsstelle
unter der in dieser Betriebsanleitung
angegebenen Adresse in Verbindung.
Eine Liste der autorisierten DEWALT-
Kundendienstwerkstätten und vollständige
Informationen über unseren Kundendienst
finden Sie im Internet unter: www.2helpU.
com.

ENGLISH
15
DUST EXTRACTION TELESCOPE SYSTEM
D25301D
Congratulations!
You have chosen a DEWALT tool. Years of
experience, thorough product development and
innovation make DEWALT one of the most reliable
partners for professional power tool users.
Technical Data
D25301D
Contact pressure N 60
Max. stroke mm 150
Max. drill diameter mm 16
Definitions: Safety Guidelines
The definitions below describe the level of severity
for each signal word. Please read the manual and
pay attention to these symbols.
DANGER: Indicates an imminently
hazardous situation which, if not avoided,
will result in death or serious injury.
WARNING: Indicates a potentially
hazardous situation which, if not
avoided, could result in death or
serious injury.
CAUTION: Indicates a potentially
hazardous situation which, if not
avoided, may result in minor or
moderate injury.
NOTICE: Indicates a practice not
related to personal injury which, if
not avoided, may result in property
damage.
Denotes risk of electric shock.
Denotes risk of fire.
Safety Instructions
WARNING! Always observe safety
regulations applicable in your country to
reduce the risk of fire, electric shock and
personal injury.
Read all of this manual carefully before operating the
attachment. Also refer to the manual of any power
tool that will be used with this attachment.
SAVE THIS MANUAL FOR FUTURE REFERENCE
General Safety Rules
1. Keep work area clear.
Cluttered areas and benches invite injuries.
2. Keep children away.
Do not let children come into contact with the
tool or extension cord. Supervision is required
for those under 16 years of age.
3. Use appropriate tool.
The intended use is described in this instruction
manual. Do not force small tools or attachments
to do the job of a heavy-duty tool. The tool will
do the job better and safer at the rate for which
it was intended.
WARNING: The use of any accessory
or attachment or performance of any
operation with this tool, other than those
recommended in this instruction manual
may present a risk of personal injury.
Additional Specific Safety Rules for
Dust Extraction Systems
• Do not use the attachment for drilling
applications in wood, steel or plastic.
• Do not use the attachment in core drilling
applications.
• Do not use the attachment for chiselling
applications.
• Use only power tools recommended by
DEWALT with this attachment. For more
information about DEWALT power tools
compatible with this attachment, please contact
your local dealer, refer to the addresses at the
back of the manual or visit www.dewalt.eu.
• Do not use the tool in damp or wet conditions.
• Do not allow to be used as a toy. Close
attention is necessary when used by or near
children.
• Use only as described in this manual. Use only
manufacturer's recommended attachments.
• Do not put any object into openings. Do not use
with any opening blocked; keep free of dust,
lint, hair and anything that may reduce air flow.
• Keep hair, loose clothing, fingers and all parts of
body away from openings and moving parts.

ENGLISH
16
• Do not use to pick up flammable or combustible
liquids, such as gasoline, or use in areas where
they may be present.
Package Contents
The package contains:
1 Dust extraction telescoping system:
1 Side handle
1 Side handle diameter reduction adapter
1 Dust extraction head/dust brush
1 Telescope with depth adjustment slide
1 Dust hose
1 Instruction manual
1 Exploded drawing
• Check for damage to the tool, parts or
accessories which may have occurred during
transport.
• Take the time to thoroughly read and
understand this manual prior to operation.
Description (fig. 1)
WARNING: Never modify the power
tool or any part of it. Damage or
personal injury could result.
a. Telescope
b. Dust hose
c. Length adjustment button
d. Depth adjustment button
e. Dust extraction head
f. Dust brush
g. Side handle
h. Adapter
INTENDED USE
The D25301D dust extraction telescope has been
designed for the extraction of dust in professional
hammerdrilling in masonry or concrete, and with
solid drill bits mounted to the power tool. DO NOT
use for drilling plastic, wood or metal.
This dust extraction telescope system will fit most
DEWALT cordless and corded SDS Plus®tools.
For more information about DEWALT power tools
compatible with this attachment, please contact
your local dealer, refer to the addresses at the back
of the manual or visit www.dewalt.eu.
DO NOT use under wet conditions or in presence of
flammable liquids or gases.
The dust extraction telescope system is an
attachment for use with professional power tools.
DO NOT let children come into contact with the
tool. Supervision is required when inexperienced
operators use this tool.
ASSEMBLY AND ADJUSTMENTS
WARNING: To reduce the risk of
serious personal injury, turn tool
off and disconnect battery pack or
power source before making any
adjustments or removing/installing
attachments or accessories. An
accidental start-up can cause injury.
Attaching and Removing the
Telescope and Side Handle
TO ATTACH THE TELESCOPE AND SIDE HANDLE (FIG. 1–3)
1. Remove the drill bit, side handle and the depth
adjustment rod, if attached to the tool.
2. If the nose of the tool (i) is less than 43 mm, the
adapter is needed to assemble the side handle.
IF ADAPTER IS NEEDED
a. Open supplied adapter (h) and close onto
nose of tool (i).
NOTE: Adapter will slide back and forth on
the tool.
b. Place open end of supplied side handle (g)
onto adapter and turn side handle until tight.
IF ADAPTER IS NOT NEEDED
Place open end of supplied side handle onto
nose of tool and turn side handle until tight.
3. Align dust extraction telescope (a) with the
side handle and then push the dust extraction
telescope against the side handle until the
spring-loaded button (j) locks the dust extraction
telescope into place.
4. Insert the dust hose (b) into the dust extraction
telescope and a vacuum (not included) as
shown in figure 3.
TO REMOVE THE TELESCOPE AND SIDE HANDLE
1. To remove the telescope, press the spring-
loaded button (j) and remove the telescope.
2. Turn side handle (g) to loosen and slide from
nose of tool.
3. If adapter (h) was used, open and remove
adapter from nose of tool.

ENGLISH
17
OPERATION
WARNING: To reduce the risk of
serious personal injury, turn tool
off and disconnect battery pack or
power source before making any
adjustments or removing/installing
attachments or accessories. An
accidental start-up can cause injury.
WARNING: Always observe the safety
instructions and applicable regulations.
WARNING: Always read and operate
the tool as instructed in the tool
instruction manual.
Setting the Drilling Depth (fig. 5)
Press the depth adjustment button (d) on top of the
front slider and move it to the desired drilling depth.
Release the button.
Adjusting the Drill Length (fig. 4, 6)
1. Insert the appropriate drill bit.
2. Hold the dust extraction head (e) against a wall
(fig. 4).
3. Push the tool to make the drill bit touch the
surface.
4. Press the length adjustment button (c) on top
of the back slider and move it to the desired
length. Release the button.
5. Gently withdraw the tool assembly from
the wall, taking care that the spring-loaded
mechanism does not release.
MAINTENANCE
WARNING: To reduce the risk of
serious personal injury, turn tool
off and disconnect battery pack or
power source before making any
adjustments or removing/installing
attachments or accessories. An
accidental start-up can cause injury.
Your DEWALT dust extraction telescoping system
has been designed to operate over a long period of
time with a minimum of maintenance. Continuous
satisfactory operation depends upon proper care
and regular cleaning.
WARNING: Use only DEWALT
replacement parts.
Replacing the Dust Brush (fig. 7)
WARNING: Wear approved eye
protection and approved dust mask
when performing this procedure.
The dust brush will wear during use and will need to
be replaced.
1. Remove the circlip (k) using a pair of circlip
pliers.
2. Replace the dust brush (f).
3. Refit the circlip.
Cleaning
WARNING: Blow dirt and dust out of
the main housing with dry air as often as
dirt is seen collecting in and around the
air vents. Wear approved eye protection
and approved dust mask when
performing this procedure.
WARNING: Never use solvents or
other harsh chemicals for cleaning the
non-metallic parts of the tool. These
chemicals may weaken the materials
used in these parts. Use a cloth
dampened only with water and mild
soap. Never let any liquid get inside the
tool; never immerse any part of the tool
into a liquid.
Optional Accessories
WARNING: Since accessories, other
than those offered by DEWALT, have
not been tested with this product, use
of such accessories with this tool could
be hazardous. To reduce the risk of
injury, only DEWALT, recommended
accessories should be used with this
product.
Consult your dealer for further information on the
appropriate accessories.
Protecting the Environment
Separate collection. This product must
not be disposed of with normal
household waste.
Should you find one day that your DEWALT product
needs replacement, or if it is of no further use to you,
do not dispose of it with household waste. Make this
product available for separate collection.

ENGLISH
18
Separate collection of used products
and packaging allows materials to be
recycled and used again. Re-use of
recycled materials helps prevent
environmental pollution and reduces
the demand for raw materials.
Local regulations may provide for separate collection
of electrical products from the household, at
municipal waste sites or by the retailer when you
purchase a new product.
DEWALT provides a facility for the collection and
recycling of DEWALT products once they have
reached the end of their working life. To take
advantage of this service please return your product
to any authorised repair agent who will collect them
on our behalf.
You can check the location of your nearest
authorised repair agent by contacting your local
DEWALT office at the address indicated in this
manual. Alternatively, a list of authorised DEWALT
repair agents and full details of our after-sales
service and contacts are available on the Internet at:
www.2helpU.com.
GUARANTEE
DEWALT is confident of the quality of its
products and offers an outstanding guarantee
for professional users of the product. This
guarantee statement is in addition to and in
no way prejudices your contractual rights as a
professional user or your statutory rights as a
private non-professional user. The guarantee is
valid within the territories of the Member States
of the European Union and the European Free
Trade Area.
•30 DAY NO RISK
SATISFACTION GUARANTEE •
If you are not completely satisfied with the
performance of your DEWALT tool, simply return
it within 30 days, complete with all original
components, as purchased, to the point of
purchase, for a full refund or exchange. The
product must have been subject to fair wear and
tear and proof of purchase must be produced.
•ONE YEAR FREE SERVICE CONTRACT •
If you need maintenance or service for your
DEWALT tool, in the 12 months following
purchase, it will be undertaken free of charge
at an authorised DEWALT repair agent. Proof of
purchase must be produced. Includes labour.
Excludes accessories and spare parts unless
failed under warranty.
• ONE YEAR FULL WARRANTY •
If your DEWALT product becomes defective
due to faulty materials or workmanship within
12 months from the date of purchase, DEWALT
guarantees to replace all defective parts free of
charge or – at our discretion – replace the unit
free of charge provided that:
• The product has not been misused;
• The product has been subject to fair wear
and tear;
• Repairs have not been attempted by
unauthorised persons;
• Proof of purchase is produced;
• The product is returned complete with all
original components.
If you wish to make a claim, contact your seller
or check the location of your nearest authorised
DEWALT repair agent in the DEWALT catalogue
or contact your DEWALT office at the address
indicated in this manual. A list of authorised
DEWALT repair agents and full details of our
after-sales service is available on the Internet at:
www.2helpU.com.
