Dibo HOTBOX- GK 50/10 User manual

HOTBOX- GK 50/10
1.780.203
1 NL - NEDERLANDS
Lees deze oorspronkelijke gebruiksaanwijzing aandachtig door
alvorens de hogedrukreiniger in gebruik te nemen. Neem alle
veiligheidsvoorschriften in acht!
2 FR - FRANÇAIS
Lisez ce mode d’emploi original attentivement avant d’utiliser le nettoyeur
à haute pression. Prenez toutes précautions de sécurité nécessaire!
3 EN - ENGLISH
Read this original instructions manual attentively before operating the
high pressure cleaner. Take all safety instructions in mind!
4 DE - DEUTSCH
Vor Inbetriebnahme des Hochdruckreinigers ist diese
Orginalbetriebsanleitung sorgfältig zu lesen. Befolgen Sie sämtliche
Sicherheitshinweise!
www.dibo.com

COLOFON NL
DiBO 3
Colofon
© 1978-2022Copyright DiBO b.v.
Niets uit deze uitgave mag verveelvoudigd en/of openbaar gemaakt worden
door middel van druk, fotokopie, microfilm of op welke wijze dan ook, zonder
voorafgaande schriftelijke toestemming van DiBO b.v.®.
Dit geldt ook voor de bijbehorende beelden, tekeningen en schema’s.
DiBO b.v.® behoudt zich het recht om onderdelen te wijzigen op elk gewenst
moment, zonder voorafgaande of directe kennisgeving aan de afnemer.
De inhoud van deze uitgave kan eveneens gewijzigd worden zonder
voorafgaande waarschuwing. Voor informatie betreende afstellingen,
onderhoudswerkzaamheden of reparaties waar in deze uitgave niet naar
verwezen wordt, wordt u verzocht contact op te nemen met uw leverancier.
Deze uitgave is met alle mogelijke zorg samengesteld.
DiBO b.v.® neemt geen verantwoording op voor eventuele fouten in deze
uitgave of voor de gevolgen ervan.
Datum van uitgifte: 24/03/22 Revisie handleiding: REV 0.
Nederlands
HOTBOX- GK
1.780.201

INHOUDSTABEL NL
Inhoudstabel
COLOFON 3
GARANTIE 6
MARKERING DOOR AANDACHTSSYMBOLEN 8
VEILIGHEIDALGEMENE WAARSCHUWINGEN 9
VOOR HET IN GEBRUIK NEMEN 14

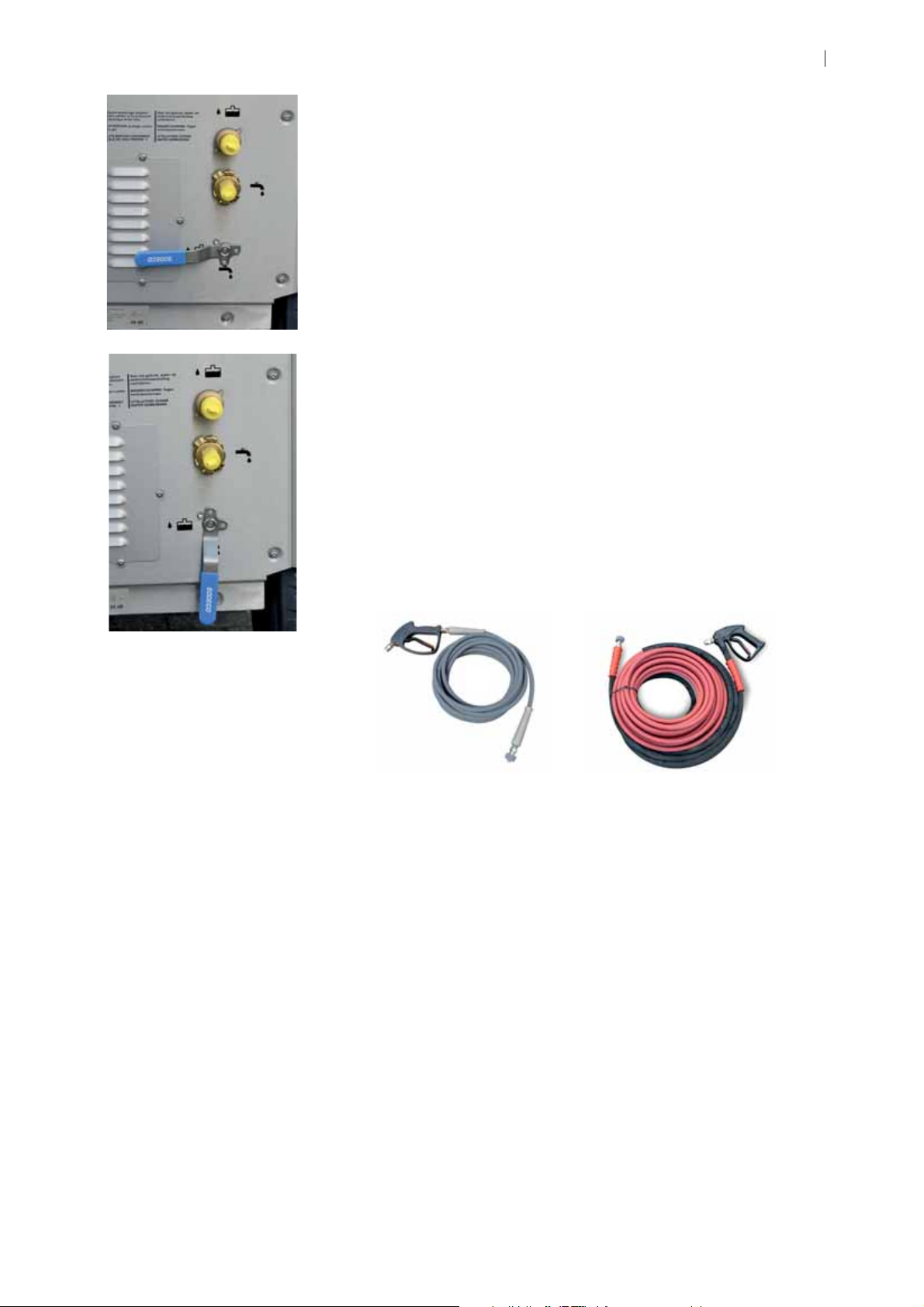

Water aan- en afvoeren tot stand brengen 14
Wateraanvoer tot stand brengen 14
Water afvoeren 14
Anti-legionellabacterie maatregel 14
Brandstoftank vullen 14
COMPONENTEN 15
Algemeen 15

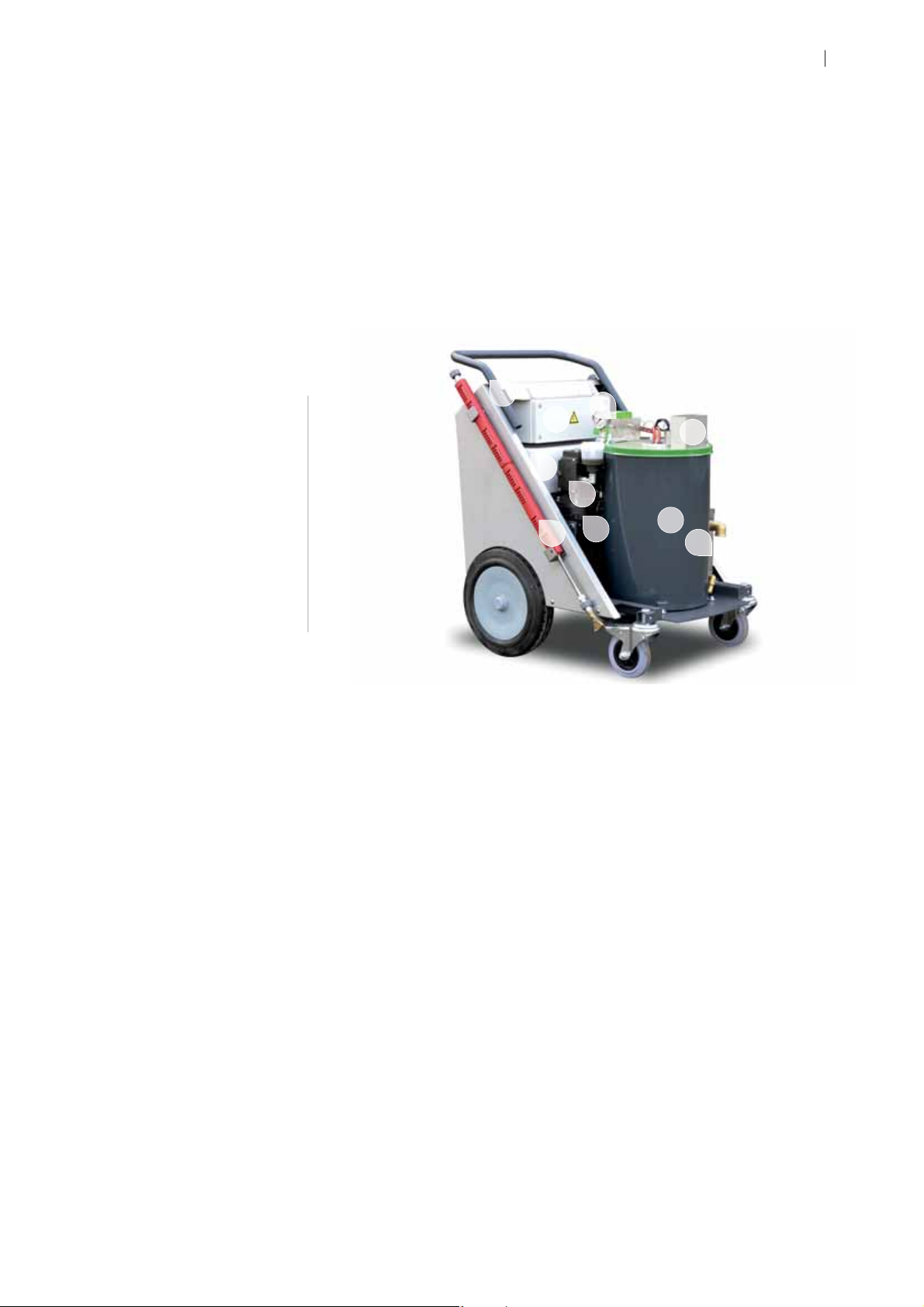

Visuele voorstelling 15
Componenten overzicht 17
BEDIENING 20

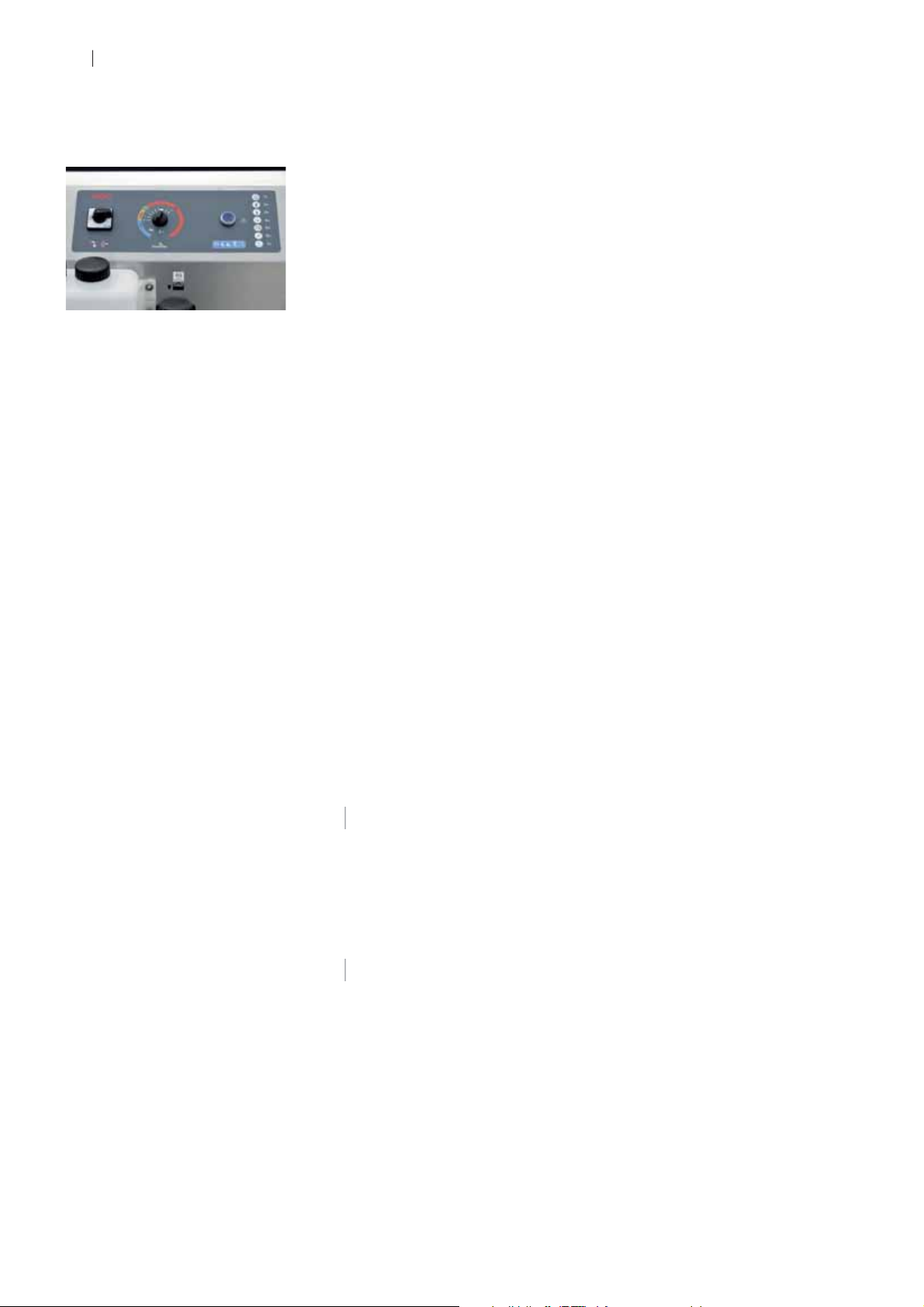

Bedieningscomponenten 20
Werking 20
Algemeen 20
‘Hogedruk’ modus 20
‘Lagedruk modus’ 21
Storingen 22
Een pauze houden 22
Toepassingsgebied 22
BUITEN WERKING STELLEN 23
Algemeen 23
Water afvoeren 23
Machine opbergen 23
Transport 23
Transport bij vorst 23
Gebruikte vloeistoen milieuvriendelijk afvoeren 23
ONDERHOUD 24
Algemeen 24
Onderhoudsschema 24
Algemeen 24
Periodiek onderhoud 24
Reinigen van de waterfilters 24
Vervangen/reinigen van brandstolter/tank 24
Onderhoud voor rekening DiBO technici 25
Controle oliepeil / verversing pompolie 25
Omschrijving dagelijkse controle 26
Frame 26
Ventielen + manometer 26
Hogedruk- en lagedruk gedeelte 26
Elektrisch gedeelte 26
Brander 26
Algemene controle van de tanks 26
Onthardertank 26
TECHNISCHE GEGEVENS 28
Algemeen 28
Machine overzicht 28
Algemene gegevens 28
Toebehoren 28
NAZORG 29
Opslaan hogedrukreiniger 29
Inactiviteit gedurende lange periode 29
Installatie milieuvriendelijk afvoeren 29
TECHNISCHE DATA 30
Overzichtstabel machines 30
DIBO VERTEGENWOORDIGINGEN 30
Legende 32
KLEURTABEL NOZZLES 33

NL GARANTIE
DiBO 6
Garantie
• Inbegrepen:
Algemene onderdelen die aantoonbaar defect gegaan zijn als gevolg van
materiaalfouten, fabricagefouten of gebrekkige arbeidsprestatie. Elektrische
onderdelen welke vallen onder deze bepaling.
• Garantietermijn:
Deze gaat in op datum van levering. Defecten worden uitsluitend door de
garantie gedekt als de machine volledig geregistreerd is via de website van
DiBO via www.dibo.com. De garantieperiode bedraagt 5 jaar (of max. 2500h
wanneer een urenteller gebruikt wordt) vermits er aan enkele voorwaarden
wordt voldaan.
Garantievoorwaarde bij 5 jaar garantie:
• De machine dient regelmatig volgens het onderhoudsschema (minimaal
1 keer per jaar) worden aangeboden voor een onderhoudsbeurt bij DiBO of
een erkend service / onderhoud station.
• Deze garantieperiode kan enkel worden gegarandeerd vermits het
aantonen van een onderhoudsbewijs.
• Uitgesloten zijn slijtage onderdelen, zoals pistolen, lansen, slangen, ...
• DiBO B.V. zal niet in werkuren en kilometervergoedingen tegemoetkomen.
• Registreer uw machine via uw klant- of dealeraccount.
Voor een aanvraag tot garantie dient u zich onmiddellijk tot uw leverancier te
wenden. Een garantieaanvraag die te laat wordt gemeld, wordt niet meer in
behandeling genomen.
• Garantieverlening:
De garantieverlening geschiedt door reparatie aan het defecte onderdeel. De
verzendkosten zijn altijd voor rekening van de klant. De vervangen defecte
onderdelen worden eigendom van DiBO B.V.
• Niet in de garantie inbegrepen:
Indirect ontstane schade.
Normale slijtage.
Beschadigingen ontstaan door nalatigheid of ondeskundige gebruik.
Schade opgelopen tijdens laden, lossen of transport.
Schade door bevriezing.
Schade die te laat wordt aangemeld.
Kosten van reparatie door derden.
• Garantie vervalt:
Bij verandering van eigenaar.
Bij reparaties niet uitgevoerd door een erkend DiBO technieker/dealer of bij
wijziging zonder voorafgaande toestemming.
• Aansprakelijkheid:
DiBO B.V. kan als fabrikant niet aansprakelijk gesteld worden voor
persoonlijk letsel, schade aan eigendommen van derden, bedrijfsschade,
productieverlies, kapitaalverlies, verlies van goederen en dergelijke,
die ontstaan zijn door gebrekkige of te late levering van een verkocht
artikel, ongeacht de oorzaak hiervan. DiBO B.V. kan ook niet aansprakelijk
gesteld worden voor eventuele schadelijke gevolgen van chemische
reinigingsmiddelen die worden toegevoegd.

GARANTIE NL
DiBO 7
De machine is zodanig ontworpen en gebouwd dat ze veilig gebruikt en
onderhouden kan worden. Dit geldt voor de toepassing, de omstandigheden
en de voorschriften zoals in deze documentatie beschreven. Het lezen van
deze documentatie en het opvolgen van de instructies zijn dus noodzakelijk
voor iedereen die met of aan deze machine werkt. Bij professioneel gebruik
is het de verantwoordelijkheid van de werkgever dat deze instructies
bekend zijn en nageleefd worden. Er kunnen extra veiligheidsmaatregelen
voorgeschreven zijn door het bedrijf of het land waar de machine in gebruik
is. Dit betreft met name de arbeidsomstandigheden.

NL MARKERING DOOR AANDACHTSSYMBOLEN
DiBO 8
Markering door
aandachtssymbolen
In deze bedieningshandleiding en op de machine kunnen enkele zones met
aandachtssymbolen worden benadrukt. Deze aandachtssymbolen wijzen op
een mogelijk gevaar of aandachtspunt. Het negeren van zulke aanwijzingen
kan leiden tot lichamelijke verwondingen, machine- of bedrijfsschade.
-Bedieningshandleiding:
Voor u de hogedrukreiniger in bedrijf neemt dient u deze
bedieningshandleiding aandachtig door te nemen en hem steeds binnen
handbereik te bewaren.
Let op:
Het niet (of niet precies) opvolgen van deze werk- en/of bedieningsinstructies
kan leiden tot ernstig persoonlijk letsel, dodelijk ongeval, zware machine- of
bedrijfsschade.
-Elektrische spanning:
Deze instructies wijzen op het correct omgaan met elektrische onderdelen van
de machine. De met dit symbool gemarkeerde zones op de machine bevatten
elektrische onderdelen en mogen nooit door onbevoegde worden geopend of
aangepast.
-Giftige stoen:
Wanneer de machine is uitgerust om met chemische additieven te werken, kan
het negeren van deze aandachtspunten leiden tot irritaties, verwondingen tot
zelfs dodelijke afloop. Volg de productinstructies steeds nauwgezet op.
-Brandgevaar:
Deze instructies duiden op handelingen welke brand kunnen veroorzaken,
welke kunnen leiden tot ernstige schade en persoonlijk verwondingen.
-Hittegevaar:
Deze instructies duiden op gevaren voor hitte en hete oppervlakken, welke
persoonlijke verwondingen kunnen veroorzaken. Gemarkeerde zones op de
machine mogen NOOIT worden aangeraakt of benaderd wanneer de machine
in bedrijf is en zelfs bij een uitgeschakelde machine blijft aandacht noodzakelijk.
Aanwijzing:
Deze instructies bevatten informatie of adviezen welke het werk
vergemakkelijken en voor een veilig gebruik zorgen.
-Hand/arm trillingen:
Deze instructie duidt op informatie en gevaren van hand/arm trillingen, welke
kunnen leiden tot ernstige schade en persoonlijk verwondingen. Volg de
instructies steeds nauwgezet op.
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
--
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-

VEILIGHEIDALGEMENE WAARSCHUWINGEN NL
DiBO 9
Veiligheid–algemene
waarschuwingen
Algemeen:
De DiBO hogedrukreiniger is een reiniger, die een waterstraal onder hoge
druk voortbrengt. De reiniger mag uitsluitend worden gebruikt door getrainde
en gekwalificeerde personen die in de bediening ervan zijn geïnstrueerd en
uitdrukkelijk met de bediening ervan belast zijn. Een volledige kennis van
deze handleiding is daarom noodzakelijk. De machine is niet geschikt voor
gebruik door kinderen of jongeren (t.e.m. 16 jaar). Niet geïnstrueerd personeel
of personen met beperkte psychische, fysische of motorische vaardigheden
mogen het apparaat niet gebruiken. Als de machine door andere personen
gebruikt wordt dient u als eigenaar de gebruiker op de hoogte te stellen van de
veiligheidsvoorschriften. Naast de gebruiksaanwijzing en de in het land waar
de machine wordt gebruikt geldende, bindende regelingen inzake ongevallen
preventie, dienen ook de erkende vaktechnische regels voor veilig en
oordeelkundig werk in acht te worden genomen. Elke werkwijze die gevaarlijk
kan zijn voor de veiligheid, dient te worden nagelaten.
Hogedrukslangen:
Hogedrukslangen, fittingen en verbindingsstukken zijn belangrijk voor de
veiligheid van de machine. Gebruik alleen door de fabrikant goedgekeurde
hogedrukonderdelen! Gebruik de hogedrukslang niet als trekkabel. Maximaal
toegelaten werkdruk en temperatuur staan op de hogedrukslang gedrukt.
Slangen na het gebruik met heet water laten aoelen of apparaat kort met
koud water gebruiken. Let op voor struikelgevaar wanneer de hogedrukslang
van de haspel wordt afgerold.
Spuiten met hogedrukstraal:
De hogedrukstraal kan gevaarlijk zijn als zij misbruikt wordt. De straal mag niet
op uzelf, personen, dieren, onder elektrische spanning staande installaties of op
het toestel zelf worden gericht.
-Elektrische apparaten nooit met water afspuiten:
gevaar voor personen, kortsluitingsgevaar.
Gevoelige delen niet met de puntstraal reinigen. Bij het reinigen op voldoende
afstand tussen de hogedruksproeier en het oppervlak letten om een
beschadiging van het te reinigen oppervlak te vermijden.
Tijdens het bedrijf alle afdekkingen en deuren van de machine gesloten
houden.
Baken de spuitplaats duidelijk af en voorzie hierbij een afgebakende afstand
van minimum 6 m rond de spuitplaats.
Verwijder alle losliggende elementen binnen de spuitplaats, welke zouden
kunnen opvliegen.
Spuit nooit vanaf een onstabiele standplaats (ladder, bootje, steiger, ...).
Tijdens het werken met de machine treden aan de spuitlans terugslagkrachten
op.
Indien de spuitlans schuin staat, treedt er bovendien een draaimoment op.
Houd daarom de spuitlans met beide handen vast.
Veiligheidskleding, veiligheidsbril en gehoorbescherming dragen!
• Spuitlans:
Schakel de machine uit als de spuitlans vervangen wordt.
Let op de aanwezigheid van de beschermkap rond de spuitkop.
Draai de lanskoppeling op het pistool stevig vast. De hendel van het pistool
mag bij gebruik niet worden vastgeklemd.
Voor de spuitwerkzaamheden: houd de spuitlans steeds naar beneden
gericht!
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-

NL VEILIGHEIDALGEMENE WAARSCHUWINGEN
DiBO 10
Machine:
Neem de machine nooit zonder water in gebruik. Zelfs een kortstondig gebrek
aan water kan tot ernstige beschadigingen leiden! Wanneer de machine op
een drinkwaterleidingnet wordt aangesloten, dienen de daarover bestaande
voorschriften (EN 1717) te worden nageleefd. De machine dient op een stabiele
horizontale ondergrond te staan met de rem op!
Werken bij kunstlicht: indien daglicht niet voldoende zichtbaarheid
biedt tijdens het bedrijf, strekt het gebruik van aangepaste waterdichte
verlichtingsarmaturen tot aanbeveling. In ruimten voorzien van standaard
verlichting moet deze op ruime afstand van de waterstraal blijven. Werk nooit
tijdens ongunstige weersomstandigheden (bijv: onweer, regenweer,...) in de
open lucht. De machine aan tankstations of in andere gevarenzones wegens
het explosiegevaar, dat van de branderketel kan uitgaan, slechts buiten de
vastgelegde gevarenzone inzetten. Vaste instellingen van de machine mogen
in geen geval zelf gewijzigd worden.De hogedrukreiniger is door DiBO
bedrijfsklaar gemaakt en getest volgens de geldende veiligheidsnormen.
Nooit oplosmiddelhoudende vloeistoen zoals benzine, olie of verdunning
aanzuigen, de ontstane sproeinevel kan uiterst ontvlambaar en/of giftig
zijn. Wanneer de machine in bedrijf is mag deze nooit onbeheerd worden
achtergelaten. Let op voldoende ventilatie. Machine niet afdekken of in ruimten
gebruiken met onvoldoende ventilatie! Voertuigbanden/bandventielen mogen
uitsluitend gereinigd worden van op een minimum spuitafstand van 30 cm.
Anders kan de voertuigband/het bandventiel beschadigd worden door de
hogedrukstraal.
Het eerste teken van een beschadiging is de verkleuring van de band.
Beschadigde voertuigbanden zijn een bron van gevaar. Asbesthoudende en
andere materialen die gevaarlijke stoen bevatten, mogen niet afgespoten
worden.
Waterafvoer:
Zorg voor een degelijke en vlotte waterafvoer van het afvalwater. Als er met
schadelijke chemicaliën gereinigd wordt of wanneer het te reinigen object sterk
vervuild is, moet het afvalwater worden gezuiverd alvorens dit in de riool te
lozen.
-Diverse (reinigings/onthardings/ontkalkings)
middelen (indien van toepassing):
Vermijd het toevoegen van chemicaliën of reinigingsmiddelen aan het
waterreservoir! Lees altijd eerst de voorschriften op de verpakking van het
gebruikte product . Reinig nooit met ontvlambare producten. Zorg voor
aparte opvang/reinigingvan afvoerwater. Zorg voor de nodige persoonlijke
beschermingsmiddelen ( handschoen, kleding, bril, ... ).
Vermijd morsen van het gebruikte product! Volg de instructies van het product
nauwgezet op.
Zet de ‘product’ tank direct naast de machine. Verwijder de vuldop en hang de
aanvoerslang in de tank.
Zorg steeds voor een ontluchtingsgat aan de vuldop!
Zorg er dus steeds voor dat de gebruikte tank voldoende beschermd is tegen
het gebruikte medium.
Ontharder:
Speciale vloeistof voor ontharden van hard en zeer hard water. Toepassing
van dit product verminderd aanzienlijk het vasthechten van zwevende
kalk- en ijzerchloridedeeltjes op leidingen, sproeikoppen e.d. van
verwarmingsapparatuur, hogedruk- en stoomcleaners, enz...
Een continue gebruik zal de levensduur van de machine aanzienlijk verlengen
en gelijktijdig het rendement sterk verbeteren. Gebruik de DiBO ontharder
(1.837.001/3.8550.650) , contacteer DiBO voor meer info. Een goede ontharder
is:
• Biologisch areekbaar
• PH tussen 6-9
• NIET ontvlambaar
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-

VEILIGHEIDALGEMENE WAARSCHUWINGEN NL
DiBO 11
Verkeer:
Bescherm leidingen en kabels die over een rijweg lopen met rijplaten.
Persoonlijke veiligheidsmaatregelen:
De machine niet verplaatsen tijdens bedrijf. Vermijd een slechte
lichaamshouding.
Raadpleeg bij huidpenetratie onmiddellijk een arts en meld zeker het soort
gebruikte product.
-Bijzondere aanwijzingen voor heetwaterapparaten
(indien van toepassing):
Als brandstof mag uitsluitend de voorgeschreven brandstof gebruikt worden.
Ongeschikte brandstoen mogen niet worden gebruikt daar ze een gevaar
kunnen vormen. Tank nooit als de machine in bedrijf is.
De branderketel niet aanraken en de gasafvoeropening niet afdekken.
Blessure- en brandgevaar. Tank nooit in de nabijheid van een warmtebron
of een open vlam. Niet roken! Brandstof is een vluchtig giftige stof, adem de
dampen niet onnodig in.
-Inbouwen van machines en rookgasafvoer in
een werkruimte (indien van toepassing):
Bij het inbouwen van machines met verbrandingsmotor in een lokaal
dient men te zorgen voor voldoende luchtaanvoer en voor voldoende
rookgas–luchtafvoer. De branderuitlaat moet een vrije doorlaat hebben.
Verbrandingsgassen niet in een afgesloten ruimte laten vrijkomen,
schouw/afzuiging gebruiken.Gebruik een trekonderbreker bij een te lange
schouw/afzuiging, dit om mogelijke tegendruk te voorkomen waardoor de
verbrandingsketel te heet kan worden! Voor verdere technische info omtrent
het inbouwen van de machines gelieve contact op te nemen met de DiBO
verdeler. Let op voor beschadigingen door de binnendringende koude lucht bij
vriestemperaturen, via de luchtafvoer.
-Trillingen (hand/arm):
De trillingen (hand/arm) hebben geen nefaste invloed bij gebruik van de
reiniger met gewone nozzle. De actiewaarde van 2,5 m/s en grenswaarde van
5,0 m/s (= de risico indicatie) worden hierbij niet bereikt bij intensief gebruik
op wekelijkse basis! Een lange gebruiksduur van een reiniger met roterende
kop kan door de vibraties aan lans en spuitpistool, leiden tot lichamelijke
kwalen zoals bijv.: doorbloedingsstoornissen (zie technische gegevens).
Zorg daarom steeds voor je persoonlijke beschermingsmaatregelen zoals
bijv.: handschoenen. Bij regelmatig, langdurig gebruik van de reiniger en bij
herhaaldelijk optreden van de symptomen (bv: kriebelen van vingers, koude
vingers, pijn in gewrichten van hand/arm, zenuwstoornis) raden wij aan een
medisch onderzoek te ondergaan! Ononderbroken werken gedurende een
lange periode is dus afgeraden bij gebruik van de lans met roterende kop, werk
daarom met pauzes om de blootstellingstijd te verkorten, gebruik wisselend de
gewone nozzle gedurende een periode of verander regelmatig van bediener.
Aanwijzing betreende mogelijke inademing van aërosolen:
Tijdens het gebruik van de reiniger kunnen aërosolen ontstaan. Deze aërosolen
zijn schadelijk voor de gezondheid.
Neem de nodige voorzorgsmaatregelen om mogelijke inademing van
aërosolen te voorkomen (bijv. : stofmaskers ter bescherming, klasse FFP 2
of hoger). De DiBO lans is uitgerust met een beschermdop vooraan die een
minimale bescherming biedt tegen het vrijkomen van aërosolen.
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-
-

NL VEILIGHEIDALGEMENE WAARSCHUWINGEN
DiBO 12
Aanhanger (indien van toepassing):
Klim niet op de aanhanger als deze niet aangekoppeld is, gebruik de
aanhanger niet als hefinrichting van zowel personen of dieren! Eventuele
veiligheidsvoorzieningen mogen niet verwijderd of buiten werking gesteld
worden. Let op voor mogelijke beknelling, overschrijd de maximale belasting/
maximaal toegelaten kogeldruk niet (zie typeplaatje). Voor het rijden met de
aanhanger is tevens een relevant rijbewijs noodzakelijk. Uw aanhanger dient
ALTIJD voorzien te zijn van een goede leesbare, ociële kentekenplaat volgens
de in uw land geldende voorschriften. Plaats de plaat aan de achterzijde van de
trailer en zorg ervoor dat deze goed belicht wordt door de kentekenverlichting!
Let tevens op uw bandenspanning!
Let op voor mogelijk slip- of slingergevaar, pas uw snelheid aan de toestand van
het wegdek en de belading!
Dat geldt in het bijzonder voor bochten, merk op dat uw wagen anders reageert
met de aanhanger gekoppeld!
Bij afdalingen met een geremde, beladen aanhanger, is het belangrijk dat
u de snelheid te beperkt voor het weggedrag en beheersbaarheid van uw
combinatie. Hanteer deze snelheidsbeperking niet als streven maar als
absolute maxima!
• Parkeerrem (geremde versie):
Let op voor gevaar voor ongelukken door mogelijke defecte parkeerrem.
Als de aanhanger van het trekkende voertuig wordt losgekoppeld, steeds
de parkeerrem aantrekken en met 2 extra wielblokkeringen borgen.Bij het
parkeren of wegzetten van de gehele combinatie tevens de parkeerrem
aantrekken!
Gevaar voor verwondingen: tot de volle remkracht in werking treedt kan de
aanhanger terugrollen.
Bij het parkeren van de aanhanger opletten dat er voldoende afstand is.
• Hulpkoppeling:
De hulpkoppeling altijd door het oog van de geleiding halen (zie foto 1
hieronder)! Hulpkoppeling niet om het steunwiel wikkelen! Breng deze zo aan
dat het rijden van bochten probleemloos mogelijk wordt.
Respecteer de landspecifieke voorschriften voor het aanbrengen van de
hulpkoppeling.
Let op voor losraken van de aanhanger.
• Steunwiel/steunpoot:
Opletten dat het steunwiel steeds goed vastzit en de verwijderbare steunpoot
is ingeklapt, alvorens te rijden op de openbare weg!
Werken met stoom (indien van toepassing):
Er bestaat een kans op brandwonden bij werktemperaturen boven 98°C!
Stoomstraal nooit aanraken! Let op, sommige materialen kunnen spanningen
veroorzaken wanneer U deze oppervlakken reinigt met stoom (bv: kans
op glasbreuk bij reinigen van glasoppervlak), daarom altijd het te reinigen
oppervlak eerst zachtjes instomen! Zorg altijd voor voldoende persoonlijk
beschermingsmiddelen wanneer U reinigt met stoom! Gebruik het geschikte
spuitgereedschap!
Afdekzeil (optie - indien van toepassing):
Het afdekzeil (tarpaulin) enkel gebruiken tijdens transport of wanneer men de
reiniger NIET gebruikt.
Tijdens spuitwerkzaamheden: het afdekzeil verwijderen en los maken (dit
o.w.v. voldoende ventilatie (luchtkanaal) en toegang/zichtbaarheid van het
bedieningspaneel)!

VEILIGHEIDALGEMENE WAARSCHUWINGEN NL
DiBO 13
Levensduur van de reiniger:
De levensduur van uw reiniger wordt bepaald/is aankelijk van de zorg en
de onderhoudsinterventies die U besteedt aan de reiniger. De instructies,
informatie en suggesties in deze handleiding (en alle meegeleverde
documentatie) zijn hiervoor een leidraad op garantie tot een optimale
levensduur. Het vermijden van risico’s, reparaties, uitvallen van de reiniger
verbetert de betrouwbaarheid van de machine. Het regelmatig uitvoeren van
een onderhoudsprocedure verlengt bovendien de levensduur.
Risicoanalyse:
Op de machine is een risicoanalyse uitgevoerd. De risicoanalyse richt zich
op het in kaart brengen van de belangrijkste risico’s die tijdens gebruik en/of
onderhoud kunnen optreden en de maatregelen die zijn getroen om het risico
uit te sluiten of tot een minimum te beperken. Om deze risico’s te beperken zijn
de veiligheidsregels te volgen.
Let wel; de machine is zodanig opgebouwd om gevaarlijke situaties zoveel
mogelijk te vermijden, maar een totaal risicovrije machine is niet mogelijk. Er zijn
altijd restrisico’s aanwezig.
Lees daarom alle (veiligheid)instructies in dit hoofdstuk zorgvuldig door en
informeer U als er onduidelijkheden zijn.
Onderhoud:
Elektromechanisch, pneumatisch en hydraulisch werk moet steeds worden
uitgevoerd door personen met vakbekwaamheid rond deze specifieke
werkzaamheden. Informeer steeds de verschillende operatoren alvorens
te starten met speciale- en/of onderhoudswerkzaamheden. Volg steeds de
onderhouds- en/of inspectiewerkzaamheden op zoals beschreven in deze
handleiding. Ook de periodieke controles en het vervangen van onderdelen
moeten opgevolgd worden zoals beschreven.
Wij adviseren dat nieuwe mensen worden geïnstrueerd over de mogelijke
gevaren, alsmede het voorkomen van de verschillende gevaren.

NL VOOR HET IN GEBRUIK NEMEN
DiBO 14
Voor het in gebruik nemen
Vóór elke inbedrijfsstelling moeten alle wezenlijke delen van de
hogedrukreiniger gecontroleerd worden zoals bv: zit de lanskoppeling
stevig vast, hogedrukslangen en elektrische bedrading controleren op
beschadigingen. Controleer, alvorens stekker in stopcontact te steken of de
elektrische indicaties op het naamplaatje overeenstemmen met de waarden
op het voedingsnet (bv: elektrische spanning,...) (als van toepassing). Machine
in bedrijf zetten. Spoel de slangen, pistool en lans minimaal 1 minuut met zuiver
water (Pistool in de vrije ruimte richten). Controleer of van het te reinigen object
gevaarlijke stoen zoals bv. asbest en olie kunnen losraken en het milieu
kunnen vervuilen. Overtuig uzelf van de veiligheidsvoorschriften uit voorgaand
hoofdstuk. Laat de hoofdschakelaar/sleutelschakelaar op stand 0- OFF (=UIT).
Alvorens de reiniger in gebruik te nemen: beschermingskap sluiten (als van
toepassing) & bij de optie afdekzeil (als van toepassing), deze demonteren.
WATER AAN EN AFVOEREN TOT STAND BRENGEN
1 Wateraanvoer tot stand brengen
De wateraanvoerleiding kan (naar omstandigheden) worden aangesloten op
een eigen watervoorziening (onder druk, ...) of op een drinkwaterleidingnet
met waterbak. Wanneer de machine op een drinkwaterleidingnet wordt
aangesloten, dienen de daarover bestaande voorschriften (EN 1717) te worden
nageleefd. Indien nodig in de wateraanvoerleiding een filter plaatsen.
• Wateraanvoer onder druk :
Maximum slang lengte 50 m (160 ft), minimum slang diameter (inwendig) 12.7
mm (1/2”). Controleer de waterdruk met behulp van een watermeter.
• Water aanvoer bij units met HT- pompen:
Wanneer de unit een HT pomp heeft dient men een voordrukpomp te
plaatsen.
2 Water afvoeren
Controleer dat alle waterafvoeren correct op de riolering zijn aangesloten.
Neem de nodige maatregelen opdat het afvalwater zuiver genoeg is om te
lozen.
3 Anti-legionellabacterie maatregel
Als de machine enige tijd heeft stil gestaan, moet het water in de machine
boven een afvoer afgelaten worden.
Stilstaand water dat tussen de 20-55 °C warm is kan de legionellabacterie
veroorzaken.
• Reinig daarom jaarlijks de leidingen en vaten.
• Spoel periodiek na.
• Verwijder mogelijk bezinksel
4 Brandstoftank vullen
De reiniger wordt geleverd met een lege brandstoftank, vul de tank voor de
eerste inbedrijfsstelling met brandstof! Wanneer de brandstoftank leeg is loopt
de brandstofpomp droog en raakt deze defect. Vermijd morsen van brandstof,
zeker op warme machine delen. De tank van de branderketel vullen met lichte
brandstofolie of dieselolie (DIN 51 603). Respecteer de vulhoeveelheid van de
brandstoftank. Zie technische gegevens voor tankinhoud en soort brandstof.
Bij temperaturen onder 8°C begint de brandstof te stollen (
parane afscheiding). Daardoor kunnen moeilijkheden bij het
starten van de dieselmotor en/of brander ontstaan. DiBO raad
aan om gedurende de koude periode (wintermaanden) een
stolpunt- of vloeiverbeteraar aan de brandstof toe te voegen. Als
alternatief kan in een tankstation “winterdiesel” worden getankt.

COMPONENTEN NL
DiBO 15
Componenten
ALGEMEEN
Ongeacht het type bestaat de reiniger uit een reeks kenmerkende
machineonderdelen welke hieronder getoond worden. Zo heeft elke
Greenkiller-E zijn eigen maximum druk en maximaal debiet. Deze kunt u terug
vinden in de technische gegevens van de reiniger. De Greenkiller-E heeft een
70 kW brander. De Greenkiller-E is exclusief ontworpen voor de productie van
warm water en voor productie van oververhit water op lagedruk.
VISUELE VOORSTELLING
1ontharderpomp
2electro box
3branderuitlaat
4brander
5brandstoftank
6hogedrukpomp
7elektromotor
8watertank
9duwbeugel
10 spuitgereedschap
5
4
23
1
6
7
8
10
9

NL COMPONENTEN
DiBO 16
1oliereservoir pomp
2hogedrukpomp
3elektromotor
4manometer
1hoofschakelaar
2temperatuurregelaar
3resettoets
4antikalktank met
leegloopbeveiliging
5brandstof vuldop
6hogedrukuitgang
7keuzekraan
8elektrische aansluiting
9watertoevoer connectie tank
10 watertoevoer connectie kraan
11 watertoevoer keuzekraan
1
2
3
5
4
1
6
7
8
9
10
23
4
5

COMPONENTEN NL
DiBO 17
COMPONENTEN OVERZICHT
1 BRANDER
Het type brander hangt af van het type machine. De ‘green boiler’ is een
brander die zorgt voor een hoger rendement. De branderketel zorgt voor warm
water. De temperatuur van het opgevoerde water is regelbaar. De branderketel
is dubbelwandig. De buitenmantel wordt lucht gekoeld door de ventilator
zijdelings aan het branderhuis. Aan de bovenzijde van de branderketel bevindt
zich de brandermond. De watertoevoer en -afvoer bevinden zich beide aan de
onderzijde van de ketel.
Kalkaanslag tijdens werken met hogere temperaturen
De hardheid van het water wordt mogelijk uitgedrukt in Franse graden (°F)
of Duitse graden (°D). Het verschil is merkbaar in volgende vergelijking: 1°F =
0,56°D. Voorbeeld: water met een hardheid van 40°F heeft een Duitse hardheid
van : 40 x 0,56 = 22.4°D.Bekijk de in uw omgeving voorgeschreven hardheid
van het drinkwater. Hard water kan problemen veroorzaken d.m.v. kalkaanslag
vanaf 30°F of 17°D.
Wanneer verhard water nu verwarmd/verhit/verpompt wordt (of wanneer
hard water in contact komt met lucht), kan dit kalkafzetting veroorzaken.
Hard water wordt voornamelijk veroorzaakt door de aanwezigheid van twee
stoen: calcium en magnesium. Dus des te harder het water, des te meer
kans op kalkaanslag! Bij reiniging met hoge temperaturen (of bij gebruik
van verhit water) verkrijg je dus ook snellere kalk afzetting bij een eventuele
lage hardheid! Dit kan dus leiden tot verlies van energierendement, hoger
energieverbruik en verminderde capaciteit van waterlevering (onder andere
kalkaanslag op de brander spiraal en andere watervoerende delen). Daarom
adviseren wij, DIBO nv, aan om de machines met een brander ketel extra
preventief te ontkalken en na gebruik van warm water steeds voldoende na
te spoelen met koud water (indien mogelijk) om een optimale werking van de
machine te garanderen!
2 STEKKER/STEKKERDOOS
De uitvoering van de stekker/contactdoos is landaankelijk. De machine wordt
vanuit de fabriek geleverd zonder stekker. De DiBO- verdeler zal de juiste
stekker voor aflevering aanbrengen.
3 BRANDSTOFTANK
De brandstoftank kan gevuld worden door de brandstofdop aan de achterzijde
van het bedieningspaneel te openen. De tank is voorzien van een ontluchting,
een aanzuigleiding en een retourleiding aan de bovenzijde. De tank heeft een
capaciteit van 27 liter.
Let op: tijdens het vullen mag de maximum vulwaarde
van de tank niet overschreden worden (zie “Technische
data” op pagina 30 van de machine).
4 DOORSTROOMSCHAKELAAR
De schakelaar controleert of er doorstroming van het water is. Zodra er wordt
gespoten, stroomt er water door de doorstroomschakelaar. Bij voldoende
doorstroming kan de brander functioneren. Er zijn 2 doorstroomschakelaars
aanwezig, 1 in de warm water hogedrukleiding en 1 in de warm water
lagedrukleiding.
5 VEILIGHEIDSVENTIEL
Als de druk in het watercircuit door onvoorziene omstandigheden te hoog zou
worden gaat het veiligheidsventiel open en het water stroomt weg. Ook hier
zijn er 2 veiligheidsventielen aanwezig (1 voor warm water hogedrukleiding en 1
in de warm water lagedrukleiding).

NL COMPONENTEN
DiBO 18
6 ONTHARDERPOMP
De machine is optioneel uitgerust met een ontharderpomp en reservoir (3
liter), deze zijn gesitueerd op een steunplaat boven de hogedrukpomp. Deze
pomp zorgt ervoor dat er ontharder wordt gepompt naar de spiraal van de
branderketel als de brander in werking wordt gesteld (als er vlam is, dit wil
zeggen als de brandstolep open is). Dit om kalkaanslag van de spiraal in de
ketel te vermijden. Zie tevens bijgevoegde handleiding voor werking van de
doseerpomp!
• Basisinstelling ontharderpomp: draai de regelschroef tot in tweede positie
(2de indicatie, zie merkstreep op foto: -> 1 liter = 5h 5 min.) bij hardheid van 20°
F bij gebruik van het door DiBO aanbevolen antikalkproduct (3.8550.650).
• Ontharderpomp bereik: 85 ml -> 600 ml/uur.
• Mogelijke posities:
HARDHEID IN °F HARDHEID IN °D POSITIE POMP
15 8.4 1
20 11.2 2
25 14 3
30 16.8 4
35 19.6 5
40 22.4 6
45 25.2 7
Naargelang de kalkaanslag kan deze naar de middelste positie worden gezet
(1 liter = 3h 55 min.). Andere instellingen proefondervindelijk aan te passen naar
gelang de plaatselijke hardheid/toepassing/reinigingstemperatuur.
Attentie: de ontharderpomp altijd laten op staan, niet afzetten!
De brander kan nog 2 uur werken vooraleer de PLC de brander laat
uitschakelen.
Tijdens deze 2 uur zal de resettoets beginnen te knipperen (of een melding
verschijnen) om aan te geven dat de ontharder bijna op is. De ontharderpomp
zal niet functioneren bij koud water maar springt automatisch op wanneer de
brandermotor geactiveerd wordt en blijft gedurende x seconden napompen
wanneer de brandermotor wordt gedeactiveerd! De ontharderpomp heeft
tevens een droogloopbeveiliging van de onthardertank. Zie foto.
Raadpleeg, indien nodig, het bijgeleverde veiligheidsinformatieblad
(1.837.900) van het ontharderproduct. Controleer de maatregelen
ter beheersing van blootstelling & persoonlijke bescherming
/ eerstehulpmaatregelen / brandbestrijdingsmaatregelen.
7 HOGEDRUKPOMP
Het type hogedrukpomp hangt af van het type machine (zie technische
gegevens).
8 SCHOUWTHERMOSTAAT
De schouwthermostaat is geïnstalleerd om de brander te beschermen wanneer
de uitlaattemperatuur te hoog is. De brander zal uitschakelen wanneer deze
temperatuur te hoog is.
9 M O TO R
Het type motor hangt af van het type machine (zie technische gegevens).
10 BRANDERMOTOR
De brandermotor drijft de brandstofpomp en ventilator aan, de motor zal
geactiveerd worden wanneer de brander(schakelaar) is ingeschakeld.
11 BRANDSTOFPOMP
De brandstofpomp wordt aangedreven door de brandermotor. Op de
brandstofpomp is een magnetisch ventiel geassembleerd die ervoor zorgt dat
de brandstof naar de brander gaan of terug vloeit naar de brandstoftank.

COMPONENTEN NL
DiBO 19
12 WATERTOEVOERKRAAN
De watertoevoerkeuzekraan kan enkel gebruikt worden in de ‘lagedruk’ mode.
Via deze kraan kan je kiezen of je de standaard drinkwatertoevoer gebruikt of
de watertoevoer van een externe watertank. Plaats de kraan in de gewenste
positie (foto links):
• Kraan naar beneden: drinkwatertoevoer.
• Kraan naar links: externe watertanktoevoer.
Let op: U moet tevens de waterslang aansluiten op de machine via
de externe tank connectie of via de normale watertoevoerconnectie.
• Wanneer U de watertoevoerconnectie gebruikt, zal het water eerst via
de vlottertank stromen. De watertank voorkomt dat er drukstoten in het
waterleidingnet kunnen optreden. Drukstoten ontstaan door het in- en
uitschakelen van de spuitstraal. De tank heeft tevens een overloop om het
teveel aan water te kunnen afvoeren.
• Wanneer U de watertankconnectie gebruikt, moet je ervan bewust zijn dat
de externe tank hoger wordt geplaatst dan de wateropvoerpomp om een
voldoende watertoevoer te garanderen. Zorg er ook voor dat de slanglengte
van en naar de watertank niet te lang is. Als er geen voldoende doorstroming
is, zorgen voor passende maatregelen en laat alle andere mogelijke toevoer
beperkingen controleren (bv : buisdiameter, zuigkracht in de tank, ...) die een
negatieve invloed kan hebben.
13 SPUITGEREEDSCHAP
Sluit het spuitgereedschap aan op de correcte manier. Dit wil zeggen:
• (1) Wanneer U de machine gebruikt in ‘Hogedruk’ modus: gebruik de grijze
hogedrukslang!
• (2) Wanneer U de machine gebruikt in ‘Lagedruk’ modus: gebruik de rode
stoomslang (met hittebescherming) !
14 KEUZEKRAAN
Deze kraan is gesitueerd rechts op het bedieningscompartiment tegen het
frame.
• Kraan verticaal: hogedrukreiniging geactiveerd (gebruik desbetreende
spuitgereedschap).
• Kraan horizontaal: ‘hoge temperatuur functie’ geactiveerd (gebruik
desbetreende spuitgereedschap). De ‘hoge temperatuur functie’ is een
functie die het toelaat om via heet water vervuiling te bestrijden.
1
2

NL BEDIENING
DiBO 20
Bediening
BEDIENINGSCOMPONENTEN
1 RESETTOETS
De resettoets is eveneens de storingslamp. Wanneer er een storing optreedt
gaat de lamp knipperen. De storing kan gereset worden met een druk op de
resettoets. Wanneer de storing aanwezig blijft, blijft de lamp knipperen.
2 TEMPERATUURREGELKNOP
De temperatuurregelknop is uitgevoerd als draaiknop en bevindt zich centraal
op het bedieningspaneel. De temperatuurregelknop op een verschillende
manier gebruikt worden (aankelijk van gewenste functie). Wanneer de
machine in ‘hogedruk’ mode staat kan de max. temperatuur van het water
worden ingesteld:
• Draaiknop linksom is minimum temperatuur (1°C).
• Draaiknop rechtsom is maximum temperatuur.
Stel proefondervindelijk vast met welke spuitdruk en bij welke temperatuur
het beste kan gereinigd worden, zon-der het object te beschadigen (bv:
rubber- max.50°C). Een hoge reinigingstemperatuur kan alleen bereikt worden
door het debiet te verkleinen. De temperatuur zal maximum oplopen tot de
ingestelde waarde aangegeven op de thermostaat. Indien het debiet te laag
wordt zal de doorstroomschakelaar de brander buiten dienst zetten, op deze
wijze verhinderd het systeem dat de temperatuur de kritieke waarde kan
overschrijden in ‘hogedruk’ mode. Wanneer de machine in ‘lagedruk’ mode
staat moet de temperatuurregelknop niet ingesteld worden. Dit betekent
dat de sturing de Greenkiller temperatuur automatisch zal bepalen. U kan de
temperatuurregelknop in elke positie laten staan.
Let op: je mag de temperatuurregelknop niet volledig naar
links draaien in ‘lagedruk mode’: de brander wordt dan
uitgeschakeld, draai even naar rechts om brander te activeren!
3 HOOFDSCHAKELAAR
De hoofdschakelaar vind je rechts op het bedieningspaneel. Hij heeft twee
mogelijke posities:
• 0: OFF = hoofdschakelaar uit
• 1: ON = hoofdschakelaar in bedrijfsstand
WERKING
1 Algemeen
Koppel de watertoevoerslang (A) aan de machine (maak de keuze gewone
watertoevoer of externe watertank). Sluit nu de hogedrukslang aan op de
uitgang (B) van de GK-E (zonder spuitlans). Sluit de GK-E elektrisch aan
(C, stekker in de wandcontactdoos). Draai de watertoevoerkraan naar de
gewenste positie (E). Draai de hoofdschakelaar naar positie 1:ON = AAN. Richt
het spuitpistool in de vrije ruimte en bedien het pistool tot de waterstraal
geheel ontlucht is (ca. 30 sec). Draai de hoofdschakelaar op positie 0: OFF = UIT.
2 ‘Hogedruk’ modus
Bevestig de spuitlans aan het spuitpistool. Draai de keuzekraan naar positie
hogedrukmodus (verticaal (D) zie foto’s volgende pagina).
Draai de hoofdschakelaar naar positie 1:ON = AAN. Bedien het spuitpistool.
Let op voldoende brandstof in de brandstoftank. Stel bij gebruik van warm
water de temperatuurregelknop in op de gewenste stand.
Start de ‘hogedruk’ spuitwerkzaamheden.
