dirna Bergstrom INTEGRAL POWER Instruction Manual

Manual del usuario ES Spanish
User´s handbook EN English
Manuel de l´utilisateur FR French
Benutzerhandbuch GE German
Manule per l´utente IT Italian
Kullanım kılavuzu TK Turkish
220AA21001
Air conditioning for vehicles
F-4219 rev.01

ES INTEGRAL POWER
Air conditioning for vehicles
2
(1) Para realizar esta operación, es necesario desmontar la tapa exterior de plástico del equipo (5
tornillos) y soplar con aire a presión. Es recomendable que esta operación la realice un Servicio
Autorizado por dirna Bergstrom, s.l.
Gracias por su adquisición y por conar en nuestra gama de productos.
Integral Power es un equipo de aire acondicionado autónomo a motor en marcha y de
uso nocturno y diurno.
Integral Power garantiza la refrigeración de la cabina del vehículo durante la conducción.
Integral Power está diseñado con la más avanzada tecnología para lograr un ecaz
rendimiento, una reducción en el gasto de combustible y en las emisiones de CO2a la
atmósfera.
Son estas características lo que lo hacen único en el mercado del Aire Acondicionado
para vehículos.
!
Es necesario limpiar periódicamente el condensador. La frecuencia depende del
ambiente de trabajo del vehículo. Como mínimo hay que hacer esta limpieza
una vez al año, pero si el vehículo trabaja en entornos con polvo o suciedad,
se recomienda revisar frecuentemente el estado del condensador y limpiarlo las
veces que sean necesarias (1).
Para cualquier duda consulte a su concesionario o directamente a dirna Bergstrom, s.l.
No olvide solicitar a su concesionario su tarjeta de garantía cumplimentada. Puede
enviar sus sugerencias visitando nuestra web www.bycool.com

ES
INTEGRAL POWER
Air conditioning for vehicles
3
1.- On/off: encendido - apagado del equipo y selección de modo F4 / F0 / F1 / F6
2.- Selector de temperatura (15/ 27ºC - 59/80 ºF), Programación del mando y grados
Fahrenheit y Velocidad de aire: Control de temperatura ambiente y velocidad del
soplador centrífugo (entre 1ª y 5ª velocidad) solo modo manual.
3.- Display: Pantalla donde se indica la función seleccionada y el estado del equipo.
4.- Led : Encendido -indica equipo en funcionamiento F4 , F0 .
• Al conectar, el equipo hace un chequeo de los leds y aparece en display:
- 88 -- IP 24 (en equipos de 24V)
- 88 -- IP 12 (en equipos de 12V)
y se apaga el equipo.
Mensajes especiales del display (por favor mirar Diagnosis de averías):
lb :Batería baja (emitirá pitidos durante un breve período de tiempo y el equipo se
apagará).
EO :Mal contacto de los cables del sensor de aire de retorno o sensor de aire de
retorno averiado.
E6 :Mal contacto de los cables del sensor antihielo o sensor antihielo averiado.
Para encender Integral Power pulsar la tecla On/off . El equipo siempre arranca en
Función F4 (Función Automática).
Para cambiar de función, mantener pulsada la tecla On/off . Irán pasando las
distintas funciones por el Display, soltar la tecla al obtener la función deseada.
ºC
ºF
TEMP
ON/OFF

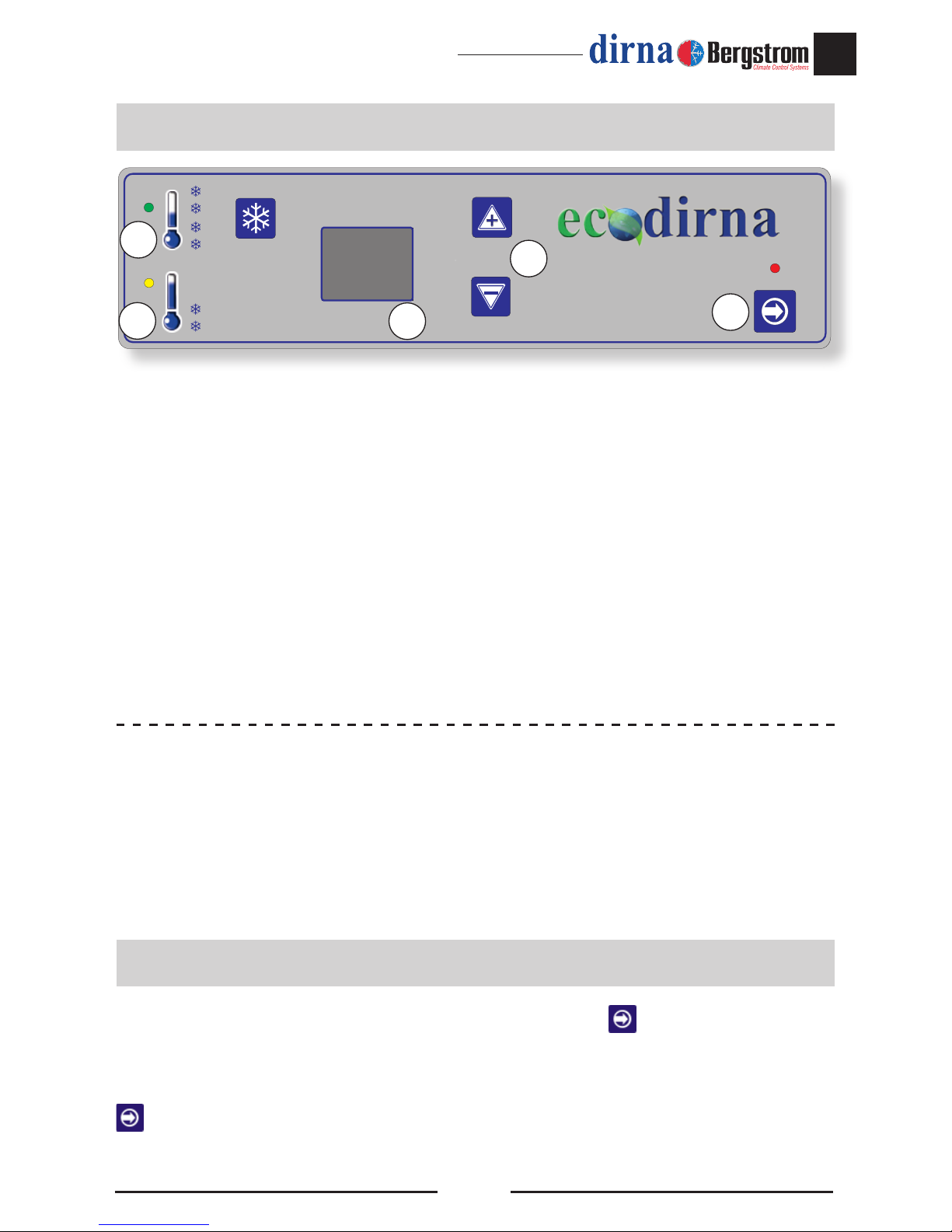

Panel de control
Encendido del equipo
1
2
3
4
4

ES INTEGRAL POWER
Air conditioning for vehicles
4
Para activar esta función se debe mantener pulsada la tecla On/off hasta que
aparezca en el display F6 , soltar la tecla y se activará directamente ºF. Para volver a
ºC se debe mantener pulsada la tecla del panel de control con el equipo apagado,
aparecerá en el display c
C
parpadeando, cuando se quede jo pulsar la tecla del
panel de control. Al realizar esta operación el mando se desactiva por lo que al nalizar
se debe dar de alta el mando de nuevo.
Función F1 : Función termómetro digital
Función F6 : Selección º F
En esta función Integral Power indica en su display la temperatura interior de la
cabina.
Al seleccionar F0 en el display se muestra la temperatura seleccionada y le permite al
usuario elegir la temperatura de confort que aparecerá en el display de 15ºC a 27ºC o 59ºF a
71ºF así como variar la velocidad del soplador centrífugo del equipo (5 velocidades señaladas
con las siglas V1 a V5 ).
La temperatura de confort se controla pulsando brevemente las teclas . del panel de
control o del mando.
Las velocidades del soplador centrífugo será controlado manteniendo pulsadas las teclas
del panel de control o desde del mando apareciendo en el display las siglas
V1 ,
V2 , V3 , V4 , V5 . Cuando el equipo está en funcionamiento aparecerá en el display los
grados seleccionados.
Función
F0 -Funcionamiento Manual
Al seleccionar F4 le permite al usuario elegir la temperatura de confort 15ºC a 27ºC, ó
59ºF a 71ºF que seleccionará desde las teclas del panel de control o de las teclas
del mando. Al seleccionar aparecerá en el display intercalados
CA y los grados
seleccionados. Con esta función el equipo regula y controla automáticamente la temperatura
de confort actuando sobre las velocidades del soplador centrífugo y los compresores.
Pulsando la tecla del mando a distancia se anula la función F4 y pasa a F0 (Función
Manual). En el primer encendido el equipo se inicia en F4 con los parámetros de fábrica.
Función
F4 -Funcionamiento automático del equipo

ES
INTEGRAL POWER
Air conditioning for vehicles
5
Funciones del Mando a distancia:
Encendido / Apagado del equipo (On/ Off):
Nota: Al pulsar este botón el equipo se enciende en modo
automático F4 .
Control de las velocidades del soplador centrífugo (sólo
modo manual):
Nota: estando encendido el equipo en modo automático F4 ,
si el usuario actúa sobre esta tecla, el equipo pasa a modo
manual F0 . De este modo el usuario podrá elegir el ujo de
aire deseado pulsando sobre esta tecla, apareciendo en en el
display las siglas U1 , U2 , U3 , U4 , U5 , U4 , U3 , U2 , U1 .
Control de temperatura:
La temperatura de confort se controla pulsando brevemente
las teclas (15/ 27 ºC - 59/80º F).
Mando a distancia
Dar de alta el mando a distancia:
Para dar de alta el mando a distancia, con el equipo apagado mantener pulsada la
tecla del panel de control. Aparecerá en el display C
C
parpadeando. Cuando
quede jo, pulsar la tecla On/Off del mando antes de 30 seg. y equipo emitirá una
señal acústica de conrmación. En caso de que esto no suceda, repetir la operación
completa.
11
2
2
3
3

ES INTEGRAL POWER
Air conditioning for vehicles
6

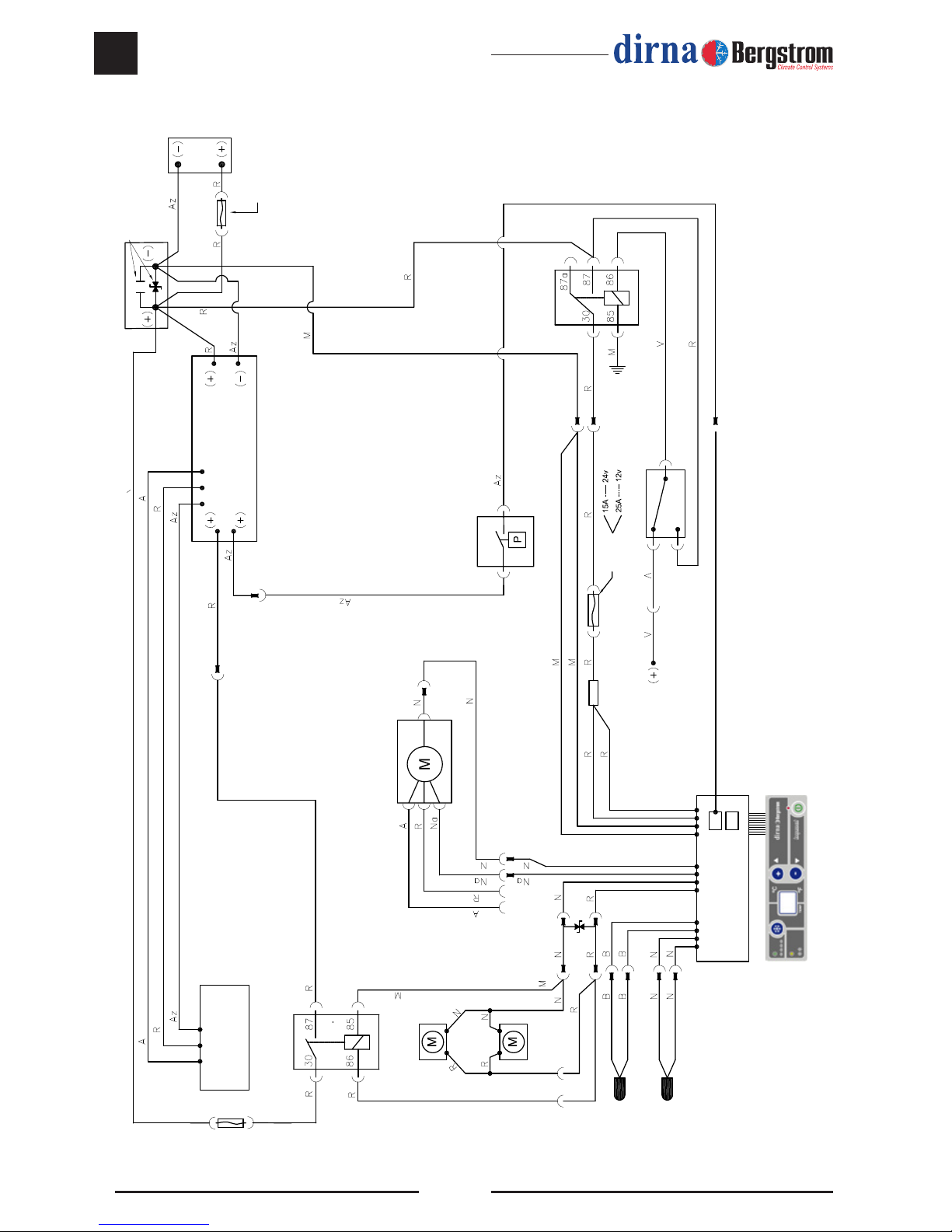

Esquema eléctrico
Sensor de aire
de retorno
Control
electrónico
Sensor anti-hielo
Ventilador
del condensador
Compresor
Soplador
centrífugo
Módulo
compresor
Centro
conexiones Condensador y diodo
solo en equipo de 12v
Batería
Relé
Interruptor
Presostato
Fusible
(+) positivo con
motor arrancado
Fusible 50A
Fusible 5A

ES
INTEGRAL POWER
Air conditioning for vehicles
7

INTEGRAL POWER
Air conditioning for vehicles
8
EN
(1) In order to carry out this operation it is necessary to take down the plastic outer unit cover (5
screws) and blow with pressurised air. We recommend entrusting this operation to a technical
service authorised by dirna Bergstrom, s.l.
Thank you for placing your trust in our range of products.
Integral Power is an independent air conditioning unit which runs off the engine during
both nighttime and daytime.
Integral Power ensures the cooling of the vehicle cab while driving.
Integral Power is designed with cutting edge technology to achieve high performance,
reduced fuel consumption and a lower level of CO2emissions into the atmosphere.
These are the features which make it unique on the vehicle air-conditioning market.
It is necessary to clean periodically the condenser. The frequency depends
on the working area of the vehicle. At least, the condenser has to be cleaned
once a year, but if the vehicle is working in areas with dust and dirt, it is highly
recommended to check frequently the state of the condenser and to clean it as
often as it results necessary.
The only maintenance required is the regular cleaning of the capacitor at least once a
year (1).
For any questions, ask your dealer or contact dirna Bergstrom, s.l.
Do not forget to ask your dealer for your warranty card, duly lled out. You can send any
suggestions via our website www.bycool.com.
!

INTEGRAL POWER
Air conditioning for vehicles
9
EN
1.- On/off: unit on - off and mode selection F4 / F0 / F1 / F6
2.- Temperature selector (15-27° C – 59-80° F), Programming remote control,
degrees Fahrenheit and air speed: Ambience control temperature and centrifugal
blower speed (between 1st and 5th speed) manual mode only.
3.- Display: Screen indicating the selected function and the status of the unit.
4.- LED: On - indicates unit running F4 , F0 .
• When connecting, the unit checks the LEDs and displays:
- 88 -- IP 24 (in 24V units)
- 88 -- IP 12 (in 12V units)
and goes off.
Press the On/Off key to turn on the Integral Power unit. The unit always starts up in
Function F4 (Automatic Function)
Keep the On/Off key pressed down to change function. The different functions will
be displayed; release the key for the required function.
Control Panel
Turning the unit on
Special display messages (please check Failure Troubleshooting):
lb :“Low battery” (the unit will beep for a few moments and the unit will turn off).
EO :Poor contact of wires on return air sensor or return air sensor faulty.
E6 :Poor contact of wires or anti-frost sensor faulty.
ºC
ºF
TEMP
ON/OFF
1
2
3
4
4

INTEGRAL POWER
Air conditioning for vehicles
10
EN
To activate this function, keep the On/off key pressed down until the display shows
F6 , and then release the key to directly enable ºF. To return to ºC, keep the control panel
key pressed down with the unit switched off, at which point C will flash on the
display c
C
when it stops flashing, release the control panel key . The control
is disabled when carrying out this operation, meaning it must be registered again once
nished.
Function F1
-Digital thermometer function
Function F6
-Selecting ºF
In this function, Integral Power displays the interior cabin temperature.
By selecting F0 the display shows the selected temperature and allows the user to choose
the comfort temperature that will appear on the display from 15ºC to 27ºC or 59ºF to 71ºF and
vary the speed of the centrifugal blower equipment (5 speeds indicated by V1 to V5 ).
The comfort temperature is controlled by briey pressing the keys on the control
panel or on the remote.
Centrifugal blower speeds are controlled by holding down the keys on the control
panel or from the command on the remote control, the display will show V1 , V2 , V3 ,
V4 , V5 . When the machine is running the selected degrees will appear on the display.
Function
F0 -Manual Operation
By selecting F4 the user can select the comfort temperature 15ºC to 27ºC or 59ºF to 71ºF
to be selected from the keys on the control panel or the remote control buttons
. When selected
CA will appear interspersed on the display and the temperature
selected. With this function the equipment automatically regulates and monitors the comfort
temperature by acting on the speed of the centrifugal blower and the compressors. By
pressing the key on the remote control the F4 function is cancelled and moves to F0
(Manual Function). On starting the machine for the rst time it starts on F4 with the factory
settings.
Function
F4 -Automatic operation of the equipment

INTEGRAL POWER
Air conditioning for vehicles
11
EN

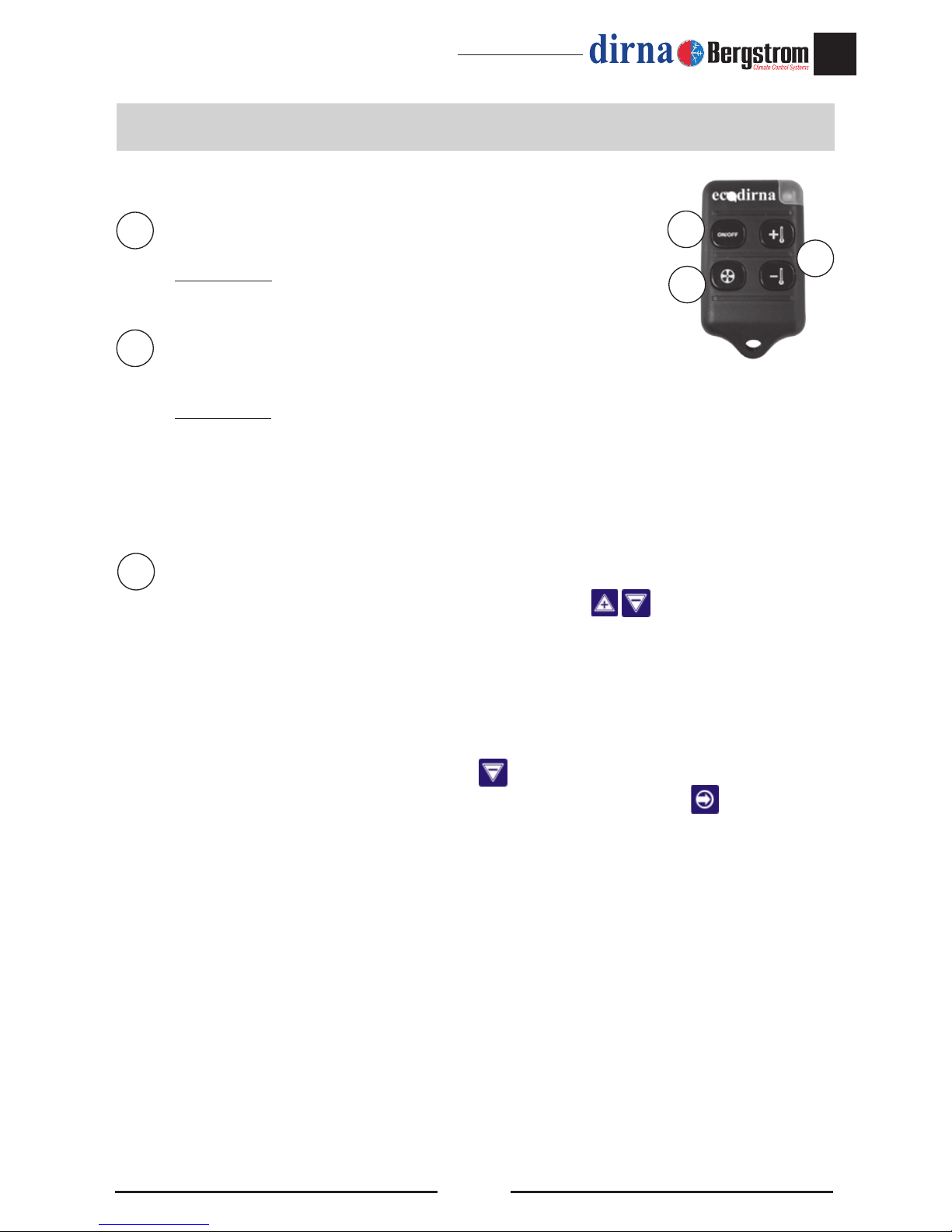

Remote control functions:
Unit on/off.
Note: This key is used to run the unit in automatic
mode F4
Centrifugal blower speed control (Manual mode only):
Note: with the unit running in automatic mode F4 , the unit will
pass into manual mode F0 . when this key is pressed. Users
can therefore use this key to choose the required airow, with
the display showing U1 , U2 , U3 , U4 , U5 , U4 , U3 , U2 , U1 .
Temperature control: Comfort temperature can be controlled
by briey pressing the keys (15/27ºC - 59/80ºF).
Remote control
Registering the remote control:
To register the remote control, keep the key of the control panel pressed down
with the unit off. The display will flash C
C
.When it stops ashing, press the On/Off
key on the remote control within 30 seconds and the unit will give out an acoustic
signal as conrmation. If this does not happen, repeat the whole operation.
11
2
2
3
3

INTEGRAL POWER
Air conditioning for vehicles
12
EN
Electric wiring
Return air
sensor
Electronic control
Antifreeze sensor
Condenser
fan
Compressor
Centrifugal
blower
Compressor
module
Connections
centre Capacitor and diode
only on 12v unit
Battery
Relay
Switch
Pressure switch
Fuse
(+) Positive with
motor running
50A Fuse
5A fuse

INTEGRAL POWER
Air conditioning for vehicles
13
EN

INTEGRAL POWER
Air conditioning for vehicles
14
FR
(1) Pour effectuer cette opération, il est nécessaire de démonter le couvercle extérieur en plastique
de l’équipement (5 vis) et de soufer avec de l’air à pression. Il est conseillé que cette opération
soit prise en charge par un Service Autorisé par dirna Bergstrom, s.l.
Nous vous remercions de votre acquisition et de votre conance en notre gamme de
produits.
Integral Power est un équipement d’air conditionné autonome pouvant fonctionner sans
le moteur en marche et permettant un usage de jour comme de nuit.
Integral Power garantit la réfrigération de la cabine du véhicule pendant la conduite.
Integral Power est conçu avec la technologie la plus avancée pour obtenir un rendement
efcace et réduire les frais de combustible et des émissions de CO2 à l’atmosphère.
Ces caractéristiques le rendent unique sur le marché de l’Air Conditionné pour
véhicules.
Il est nécessaire de nettoyer périodiquement le condenseur. La frequence de
nettoyage dépend de l’environnement de travail du vehicule. Comme minimum,
le condenseur doit être nettoyé une fois par an, mais si le vehicule travaille dans
des environnements remplis de poussière et de saleté, il est recommendable de
vérier frequemment l’état du condenseur et de le nettoyer les fois nécessaires.
La seule maintenance nécessaire est le nettoyage régulier du condensateur, au moins
une fois par an (1).
Si vous avez des doutes, n’hésitez pas à consulter votre concessionnaire ou bien
adressez-vous directement à dirna Bergstrom, s.l.
N’oubliez pas de solliciter à votre concessionnaire votre carte de garantie dûment
complétée. Vous pourrez nous envoyer vos suggestions sur notre site www.bycool.
com.
!

INTEGRAL POWER
Air conditioning for vehicles
15
FR
1.- On/off : mise en marche/arrêt de l’équipement et sélection du mode F4 / F0 / F1 / F6
2.- Sélecteur de température (15/ 27ºC - 59/80 ºF), Programmation de la commande
et degrés Fahrenheit et Vitesse de l’air : contrôle de la température ambiante et de la
vitesse du soufeur centrifuge (entre la 1ère et la 5e vitesse) seulement en mode manuel.
3.- Display : Écran sur lequel s’afche la fonction sélectionnée et l’état de l’équipement.
4.- Témoin : Allumé, il indique que l’équipement est en fonctionnement F4 , F0 .
• Au moment de la connexion, l’équipement réalise une vérication des leds et le dis-
play afche :
- 88 -- IP 24 (dans les équipements de 24V)
- 88 -- IP 12 (dans les équipements de 12V)
puis s’éteint.
Pour allumer l’Integral Power, appuyez sur la touche On/off . L’équipement démarre
toujours sous la Fonctio F4 (Fonction Automatique).
Pour changer de fonction, appuyez pendant quelques secondes sur la touche On/Off
. Les différentes fonctions s’afcheront sur le Display. Lâchez la touche une fois que
l’option désirée est sélectionnée.
Tableau de commande
Mise en marche de l’Équipement
Messages spéciaux du display (veuillez consulter le Diagnostic de pannes):
lb :“ Batterie Faible”, Batterie faible (des sifements seront émis pendant une courte
durée et l’équipement s’éteindra).
EO :Mauvais contact des câbles du capteur d’air de retour ou capteur d’air de retour
en panne.
E6 :Mauvais contact des câbles du capteur antigel ou capteur antigel en panne.
ºC
ºF
TEMP
ON/OFF
1
2
3
4
4

INTEGRAL POWER
Air conditioning for vehicles
16
FR
Pour activer cette fonction, il faut appuyer sur la touche ON/OFF jusqu’à ce que
le display afche F6 , puis ensuite lâcher la touche pour activer automatiquement ºF.
Pour revenir sur ºC, il faut appuyer sur la touche du panneau de contrôle avec
l’équipement éteint. Le display affichera c
C
en clignotant. Une fois fixe, appuyer
sur la touche du panneau de contrôle. En réalisant cette opération, la commande
est désactivée, c’est pourquoi il nécessaire de la remettre en service à la n de ce
Fonction F1 - Fonction thermomètre numérique
Fonction F6
- Sélection º F
Avec cette fonction, Integral Power indique sur son display la température intérieure
de la cabine.
En sélectionnant F0 sur le display, la température sélectionnée est afchée et l’usager peut
choisir la température de confort qui apparaîtra sur l’écran, de 15ºC à 27ºC ou de 59ºF à 71ºF,
ainsi que varier la vitesse du soufeur centrifuge de l’équipement (5 vitesses signalées avec
les sigles V1 à V5 ).
La température de confort est contrôlée en appuyant brièvement sur les touches . du
panneau de commande ou de la commande.
Les vitesses du soufeur seront contrôlées en appuyant pendant quelques secondes sur les
touches du panneau de commande ou de la commande. L’écran afchera les
sigles V1 , V2 , V3 , V4 , V5 . Lorsque l’équipement fonctionne, l’écran afchera les degrés
sélectionnés.
Fonction
F0 -Fonctionnement Manuel
En sélectionnant F4 l’usager peut choisir la température de confort, de 15ºC à 27ºC ou de
59ºF à 71ºF, qui sera sélectionnée avec les touches du panneau de commande
ou et les degrés sélectionnés. Avec cette fonction, l’équipement peut régler et
contrôler automatiquement la température de confort en agissant sur les vitesses du soufeur
centrifuge et les compresseurs. En appuyant sur la de la télécommande, la fonction F4
est annulée et passe à F0 (Fonction Manuelle). Lors de la mise en marche suivante de
l’équipement, ce dernier démarre sur F4 avec les paramètres d’usine.
Fonction F4 - Fonctionnement automatique de l’équipement

INTEGRAL POWER
Air conditioning for vehicles
17
FR
Fonctions de la télécommande :
Mise en marche / Arrêt de l’équipement (On/ Off).
Remarque: en appuyant sur ce bouton, l’équipement
s’allume en mode automatique F4
Contrôledesvitessesdusoufeurcentrifuge(seulement
mode manuel) :
Remarque : l’équipement est allumé en mode automatique F4 ,
Si l’usager agit sur cette touche, l’équipement passe en mode
manuel F0 . De cette façon, l’usager pourra choisir le ux d’air
désiré en appuyant sur cette touche et le display afchera les
sigles U1 , U2 , U3 , U4 , U5 , U4 , U3 , U2 , U1 .
Contrôle de température: La température de confort est
ajustée en appuyant brièvement sur les touches (15/
27 ºC - 59/80º F).
Télécommande
Mise en service de la télécommande:
Pour la mise en service de la télécommande avec l’équipement éteint, il faut appuyer
pendant quelques secondes sur la touche du panneau de contrôle. Le display
affichera C
C
en clignotant. Une fois xe, appuyer sur la touche On/Off de la
commande avant 30 sec. et l’équipement émettra un signal acoustique de conrmation.
Si ce n’est pas le cas, répétez l’opération complète.
11
2
2
3
3

INTEGRAL POWER
Air conditioning for vehicles
18
FR
Câblage electrique
Capteur d’air de
retour
Contrôle électronique
Capteur antigel
Ventilateur du
condenseur
Compresseur
Soufeur
centrifuge
Module
compresseur
Centre
connexions Condenseur et diode
seulement dans
équipement de 12v
Batterie
Relais
Interrupteur
Pressostat
Fusible
(+) positif avec
moteur démarré
Fusible 50A
Fusible 5A

INTEGRAL POWER
Air conditioning for vehicles
19
FR

INTEGRAL POWER
Air conditioning for vehicles
20
GE
(1) Hierfür die äußere Kunststoffabdeckung der Anlage abnehmen (5 Schrauben) und mit
Druckluft ausblasen. Diese Tätigkeit sollte von einer von dirna, s.a. autorisierten Servicestelle
durchgeführt werden.
Wir danken Ihnen für Ihren Einkauf und Ihr Vertrauen in unsere Produkte.
Integral Power ist eine autonome Klimaanlage, die bei still stehendem und laufendem,
tags und nachts verwendet werden kann.
Integral Power garantiert die Kühlung der Fahrzeugkabine während des Fahrens.
Integral Power wurde mit der fortschrittlichsten Technik konstruiert, um eine efziente
Leistung, eine Reduzierung des Kraftstoffverbrauchs und der CO2-Emissionen in die
Atmosphäre zu erreichen.
Durch diese Eigenschaften ist diese Kfz-Klimaanlage einzigartig auf dem Markt.
Der Kondensator muss regelmässig gesäubert werden. Die Häugkeit ist
abhängig vom Arbeitsgebiet, in dem das Fahrzeug tätig ist. Es wird empfohlen,
den Kondensator mindestens einmal pro Jahr zu säubern, aber sollte das
Fahrzeug in Gebieten mit viel Staub und Schmutz arbeiten, dann empfehlen
wir, den Kondensator häuger zu überprüfen und ihn so oft wie es nötig ist zu
säubern.
Die einzige erforderliche Wartungstätigkeit ist die regelmäßige Reinigung des
Kondensators mindestens 1 Mal im Jahr (1).
Bei Fragen wenden Sie sich bitte an Ihren Vertragshändler oder direkt an dirna
Bergstrom, s.l.
Bitte vergessen Sie nicht, Ihren Vertragshändler um die ausgefüllte Garantiekarte zu
bitten. Ihre Vorschläge und Ideen können Sie uns über unsere Internetpräsenz www.
bycool.com zukommen lassen.
!
