Ditel KOSMOS ALPHA-C User manual

ALPHA-C/C1/C2
KOSMOS SERIE www.ditel.es
ALPHA-C/C1/C2
ESPAÑOL
INDICADOR PARA CÉLULA DE CARGA
FRANÇAIS
INDICATEUR DE CELLULE DE CHARGE
ENGLISH
LOAD CELL INDICATOR
DISEÑOS Y TECNOLOGÍA, S.A.
Xarol, 6-B P.I. Les Guixeres
08915 Badalona - Spain.
Tel. [phone]
Fax [phone]
Email: [e-mail] ; web: www.ditel.es 30728007 20230310
MANUAL TÉCNICO ………………………………………………………………………………….. 2/28
MANUEL UTILISATEUR …..………………………………………………………………………..29/55
USER MANUAL ……………………………………………………………………………………….56/82

ALPHA-C/C1/C2
KOSMOS SERIE www.ditel.es 2
INDICE
ESPAÑOL
Introducción al modelo ALPHA-C............................................................................3
Consideraciones generales de seguridad.................................................................3
Mantenimiento......................................................................................................4
Garantía ...............................................................................................................4
Declaración de Conformidad CE .............................................................................4
Instrucciones para el reciclado...............................................................................4
Contenido del embalaje.........................................................................................5
Opciones de salida ................................................................................................5
Dimensiones y montaje .........................................................................................6
Alimentación y Conexionado ..................................................................................7

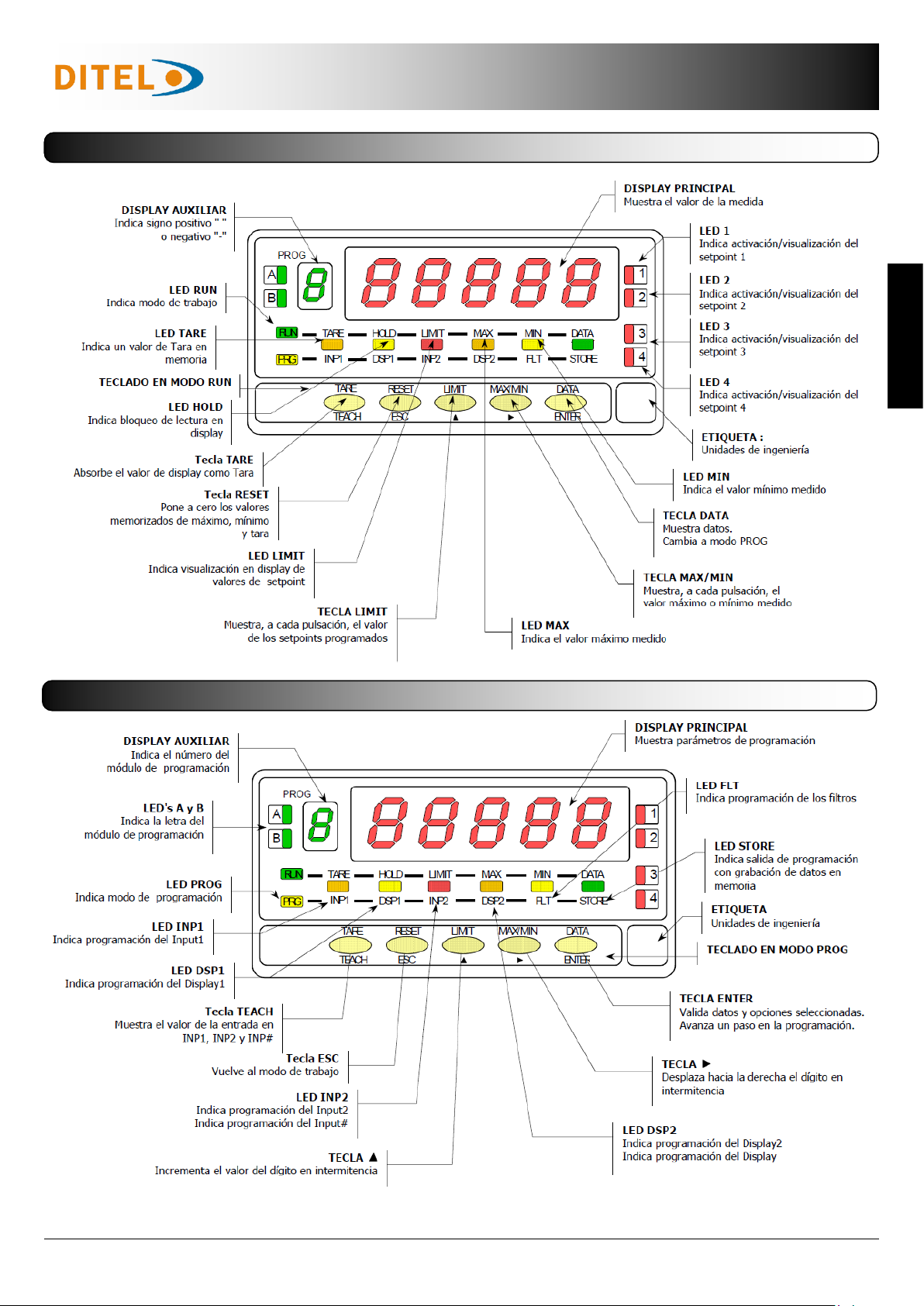

Descripcion de las funciones del panel....................................................................8
Instrucciones de programación ..............................................................................9
Configuración de entrada ....................................................................................10
Programación del rango de entrada .....................................................................10

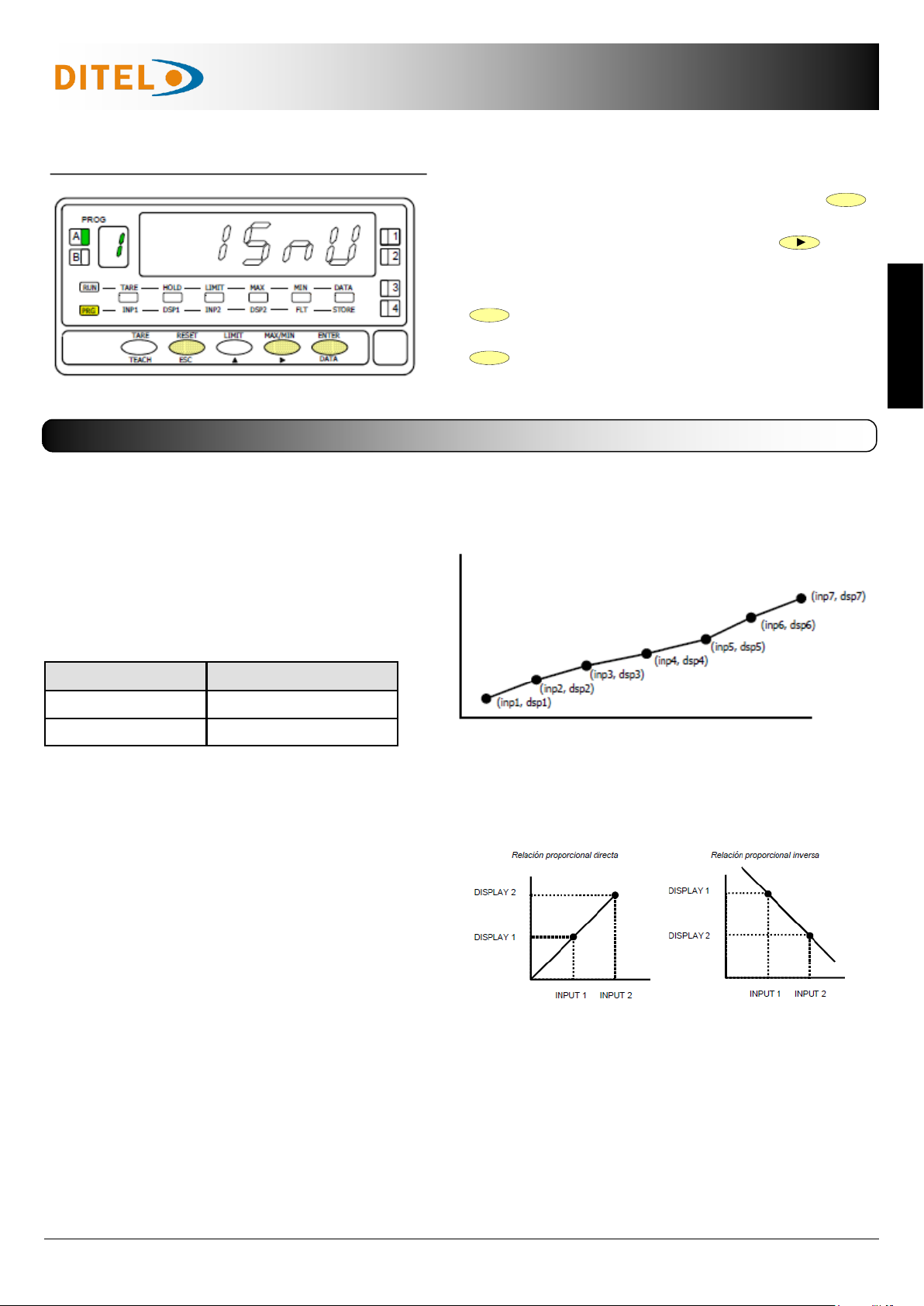

Configuración del display.....................................................................................11
Programación del rango del display......................................................................12
Menú 2A - Escala ...............................................................................................12
Menú 2B - Filtro de ponderación ........................................................................15

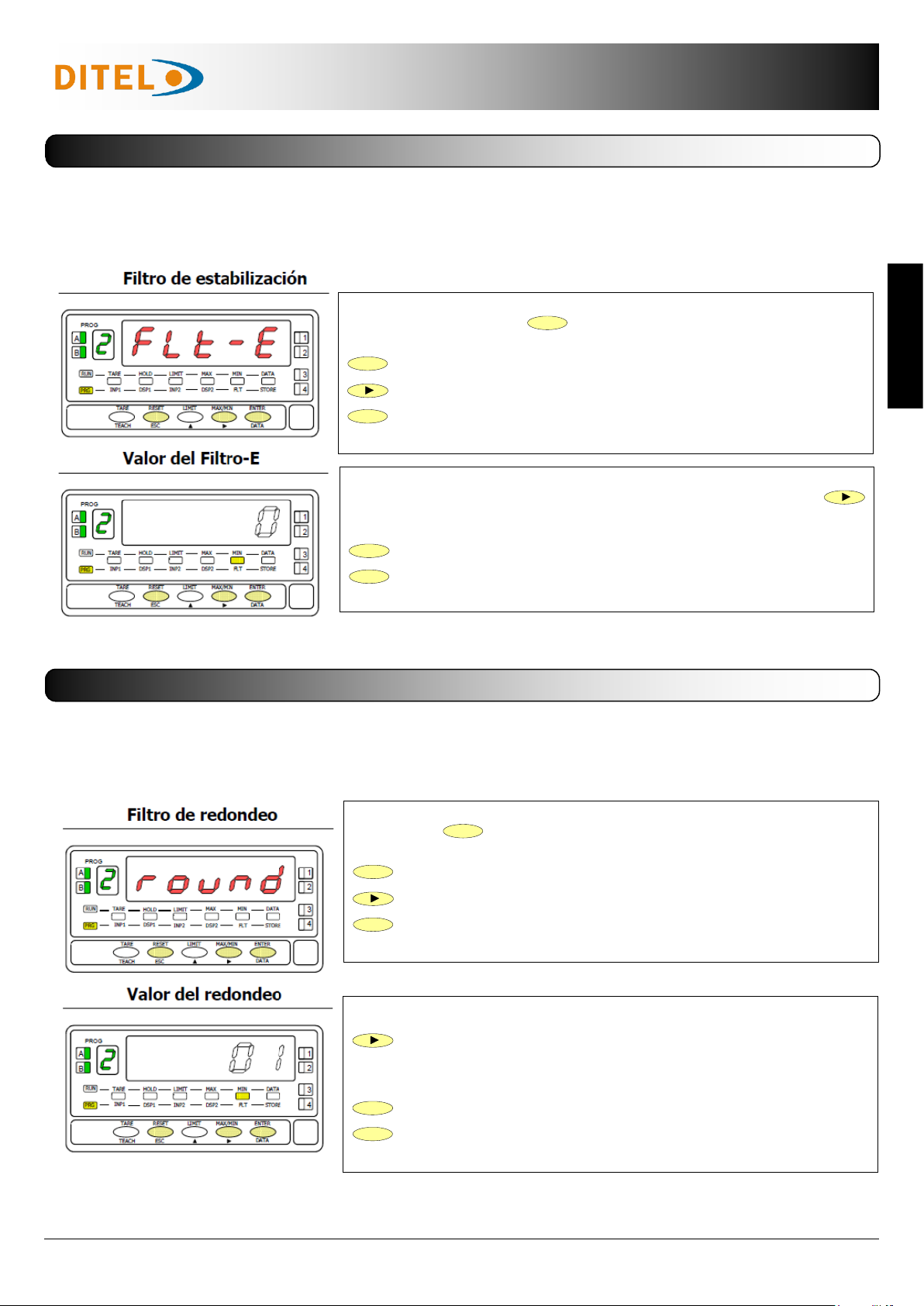

Menú 2AB - Filtro de estabilización.....................................................................16
Menú 2AB - Filtro de redondeo .........................................................................16

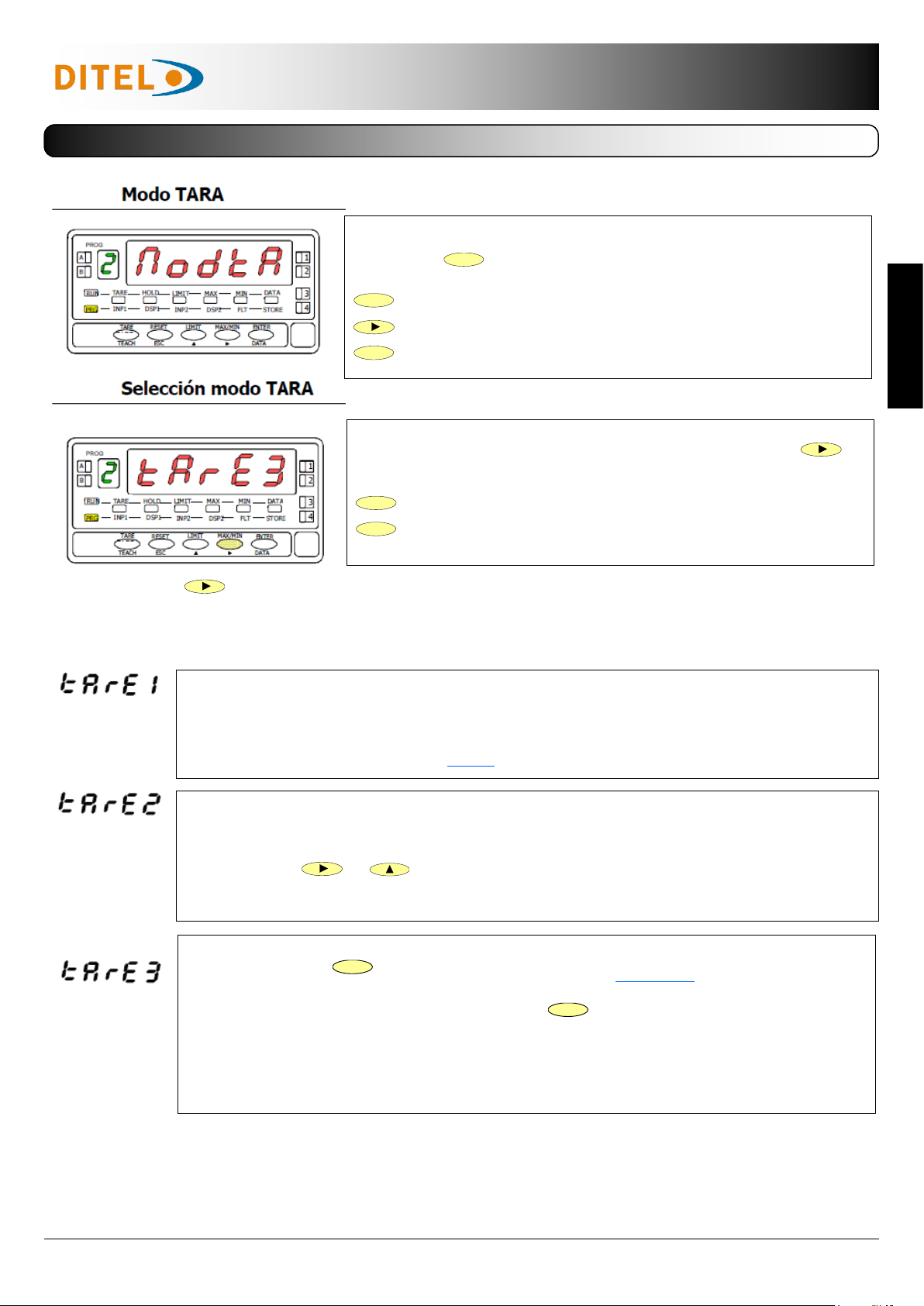

Menú 2 - Modo TARA .......................................................................................17

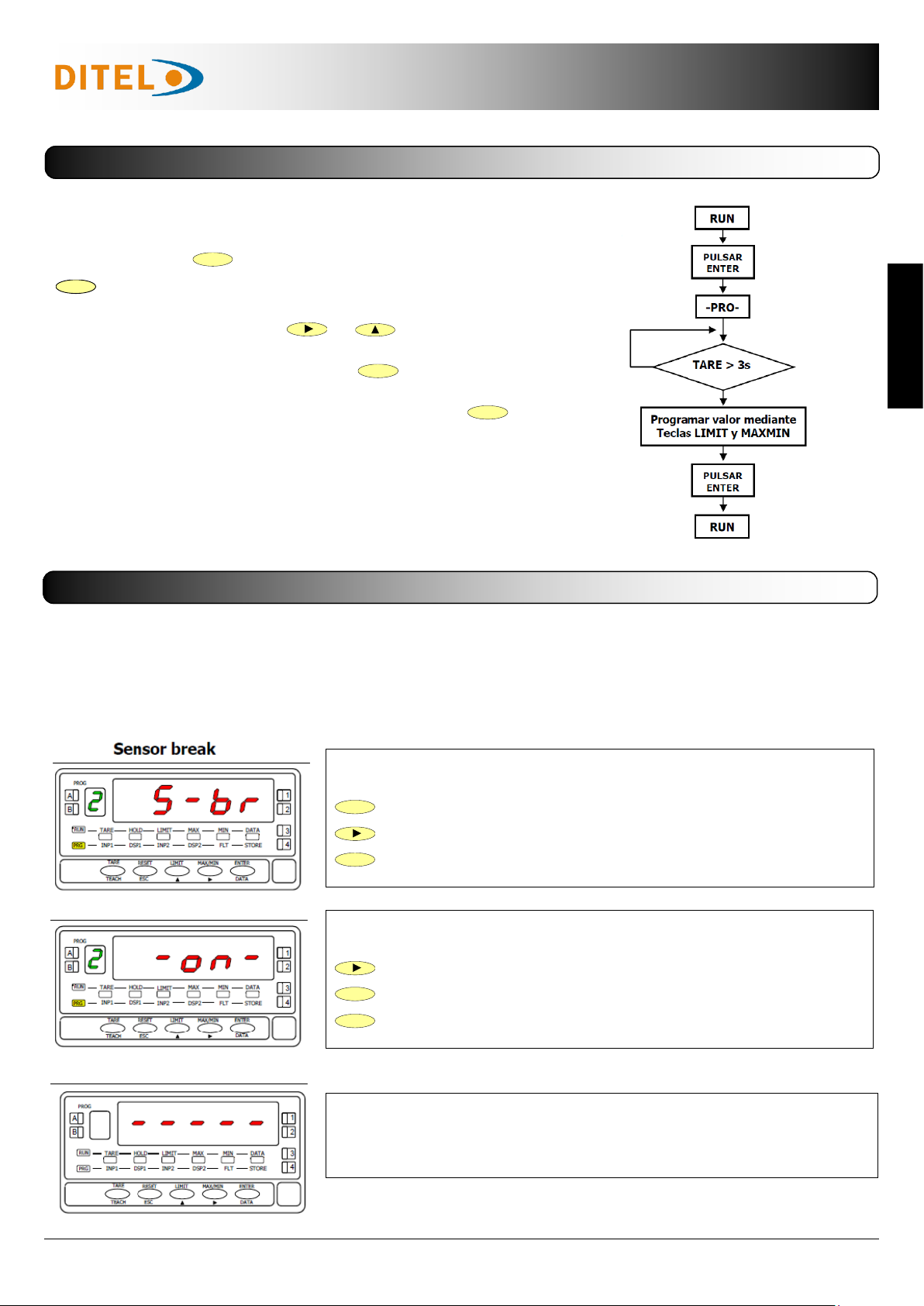

Menú 2 - Sensor Break......................................................................................18
Funciones por teclado .........................................................................................19
Funciones por conector .......................................................................................20
Tabla de Funciones Programables ..................................................................20/21
Programación de las Entradas Lógicas..................................................................22
Bloqueo de la programación por software ............................................................23
Opciones de salida (montaje) ..............................................................................24
Nuevas funciones del módulo RELÉS ...................................................................25
Descripción de las funciones especiales ..........................................................26/27
Especificaciones Técnicas ....................................................................................28

ALPHA-C/C1/C2
KOSMOS SERIE www.ditel.es 3
INFORMACIÓN GENERAL
Introducción al modelo ALPHA-C
Este manual no constituye un contrato o compromiso por parte de Diseños y Tecnología, S.A.
Toda la información contenida en este documento está sujeta a cambios sin previo aviso.
Consideraciones generales de seguridad
Identificación de simbolos
ATENCIÓN: Posibilidad de choque eléctrico.
Equipo protegido por aislamiento doble o aislamiento reforzado
Todas las indicaciones e instrucciones de instalación y manipulación que aparecen en este manual deben tenerse en
cuenta para garantizar la seguridad personal y prevenir daños sobre este equipo o sobre los equipos que puedan
conectarse a ellos.
La seguridad de cualquier sistema incorporado a estos equipos es responsabilidad del montador del sistema.
Si los equipos son utilizados de manera diferente a la prevista por el fabricante en este manual, la protección
proporcionada por los mismos puede verse comprometida.
ATENCIÓN: Posibilidad de peligro.
Leer completamente las instrucciones relacionadas cuando aparezca este símbolo con el fin de conocer la
naturaleza del peligro potencial y las acciones a tomar para evitarlo.
ESPAÑOL
El modelo ALPHA-C es un indicador destinado a la medida de cargas (peso, presión, torsión...) conectable a diversos
transductores tipo puente como células de carga, que proporcionan niveles pequeños de señal hasta 300 mV.
Dispone de cuatro rangos de entrada (±15 mV, ±30 mV, ±60 mV ó ±300 mV) y dos tensiones de excitación (5 V ó 10
V) seleccionables para acomodar diferentes sensibilidades y tipos de célula, además de dos métodos de programación
de la escala que permiten adaptar el instrumento a cualquier unidad de medida.
La estabilización de la medida para determinadas aplicaciones se realiza por medio de dos modos de filtrado de la señal
y la selección de la resolución del display.
El instrumento básico es un conjunto soldado compuesto por la placa BASE, el DISPLAY y el FILTRO de alimentación,
más la opción de ENTRADA que van alojadas en sus conectores correspondientes (ver figura en página 5). Las funcio-
nes del instrumento básico comprenden la visualización de la variable de entrada así como hold a distancia, lectura y
memorización de valores máximo y mínimo (pico/ valle), función tara y reset.
Los instrumentos modelo ALPHA-C pueden además incorporar las siguientes opciones de salida:
COMUNICACION
RS2 Serie RS232C
RS4 Serie RS485
BCD BCD 24 V/ TTL
CONTROL
ANA Analógica 4-20 mA, 0-10 V
2RE 2 Relés SPDT 8 A
4RE 4 Relés SPST 5 A
4OP 4 Salidas NPN
4OPP 4 Salidas PNP
Todas las salidas están opto-aisladas respecto de la señal de entrada y de la alimentación general.
Este modelo ALPHA-C de la serie KOSMOS, incorpora novedosas características técnicas y funcionales:
una resolución de display de ±32000 puntos, linealización por tramos de la escala del display, acceso di-
recto a la programación de los setpoints y funciones lógicas programables.

ALPHA-C/C1/C2
KOSMOS SERIE www.ditel.es 4
Este aparato electrónico se engloba dentro del ámbito de aplicación de la Directiva 2002/96/CE y
como tal, está debidamente marcado con el símbolo que hace referencia a la recogida selectiva de
aparatos eléctricos que indica que al final de su vida útil, usted como usuario, no puede deshacerse
de él como un residuo urbano normal.
Para proteger el medio ambiente y de acuerdo con la legislación europea sobre residuos eléctricos y
electrónicos de aparatos puestos en el mercado con posterioridad al 13.08.2005, el usuario puede
devolverlo, sin coste alguno, al lugar donde fué adquirido para que de esta forma se proceda a su
tratamiento y reciclado controlados.
Instrucciones para el reciclado
Los instrumentos están garantizados contra cualquier defecto de fabricación o fallo de materiales por un
periodo de 5 AÑOS desde la fecha de su adquisición.
En caso de observar algún defecto o avería en la utilización normal del instrumento durante el periodo
de garantía, diríjase al distribuidor donde fue comprado quien le dará instrucciones oportunas.
Esta garantía no podrá ser aplicada en caso de uso indebido, conexionado o manipulación erróneos por
parte del comprador.
El alcance de esta garantía se limita a la reparación del aparato declinando el fabricante cualquier otra
responsabilidad que pudiera reclamársele por incidencias o daños producidos a causa del mal
funcionamiento del instrumento.
GARANTÍA
MANTENIMIENTO
Para garantizar la precisión del instrumento, es aconsejable verificar el cumplimiento de la misma de acuerdo con
las especificaciones técnicas presentes en este manual, realizando calibraciones en periodos de tiempo regulares
que se fijarán de acuerdo a los criterios de utilización de cada aplicación.
La calibración o ajuste del instrumento deberá realizarse por un Laboratorio Acreditado ó directamente por el
Fabricante.
La reparación del equipo deberá ser llevada a cabo únicamente por el fabricante o por personal autorizado por el
mismo.
Para la limpieza del frontal del equipo bastará únicamente con frontarlo con un paño empapado en agua jabonosa
neutra. NO UTILIZAR DISOLVENTES!.
ESPAÑOL
Declaración de conformidad
Para obtener la declaración de conformidad correspondiente a este modelo entre en nuestra
web www.ditel.es, donde dicho documento, el manual técnico y resto de información de
interés, pueden ser descargados libremente.

ALPHA-C/C1/C2
KOSMOS SERIE www.ditel.es 5
CONTENIDO DEL EMBALAJE
OPCIONES DE SALIDA
ESPAÑOL
Las opciones 2RE, 4RE, 4OP y 4OPP son alternativas y sólo puede alojarse una de ellas.
Las opciones RS2, RS4 también son alternativas y sólo puede montarse una de ellas.
La opción BCD excluye cualquier otra opción de salida.
Pueden estar presentes y operar de forma simultánea hasta 3 opciones de salida: (excepto la BCD)
- ANA (SALIDA ANALOGICA 4-20mA o 0-10V)
- RS232C, RS485 (sólo una)
- 2 RELES, 4 RELES ó 4 OPTOS (sólo una).
• Quick Start del producto
• El instrumento de medida digital Alpha-C.
• Accesorios para montaje en panel (junta de estanqueidad y pinzas de sujeción).
• Accesorios de conexionado (conectores enchufables y tecla de accionamiento).
• Etiqueta de conexionado incorporada a la caja del instrumento Alpha-C.
• 2 Conjuntos de etiquetas con unidades de ingeniería.
Alimentación
Si el instrumento se ha solicitado con alimentación 115/ 230V AC, se suministra para la tensión de 230 V.
Si el instrumento se ha solicitado con alimentación 24/ 48 VAC, se suministra para la tensión de 24 V.
Si el instrumento se ha solicitado con alimentación 10-30 VDC, no es necesario efectuar ningún cambio.
Verificar la etiqueta de conexionado antes de realizar la conexión a la red.
Instrucciones de programación
El instrumento dispone de un software con seis módulos de programación independientes para configurar la
entrada, el display, los puntos de consigna, la salida analógica, la salida de comunicaciones y entradas lógicas.
Tipo de entrada
El instrumento dispone de dos tensiones de excitación 5 V ó 10 V, se suministra con excitación de 10 V.
La tensión máxima aplicable al instrumento es de 300 mV, dispone de cuatro rangos de entrada:
15 mV, 30 mV, 60 mV y 300 mV.
Verificar la sensibilidad de las células que irán conectadas al instrumento, si tiene alguna duda con-
sulte con el fabricante de las células.
Bloqueo de la programación
El instrumento se suministra con la programación desbloqueada, dando acceso a todos los niveles de programa-
ción.

ALPHA-C/C1/C2
KOSMOS SERIE www.ditel.es 6
DIMENSIONES Y MONTAJE
Para montar el instrumento en panel, abrir un orificio de
dimensiones 92x45mm e introducir el instrumento en el
orificio por la parte delantera colocando la junta de es-
tanqueidad entre éste y el panel.
Colocar las pinzas de sujeción en las guías laterales de la
caja (una a cada lado) y deslizarlas hasta que hagan
contacto con la parte posterior del panel.
Presionar ligeramente para ajustar la carátula frontal y
dejar las pinzas sujetas en las uñas de retención de la
caja.
Para desmontar el instrumento del panel, desbloquear
las pinzas levantando ligeramente las lengüetas traseras
y deslizarlas en el sentido inverso al de montaje.
LIMPIEZA: La carátula frontal debe ser limpiada solamente
con un paño empapado en agua jabonosa neutra.
NO UTILIZAR DISOLVENTES
ESPAÑOL

ALPHA-C/C1/C2
KOSMOS SERIE www.ditel.es 7
ALIMENTACIÓN Y CONEXIONADO
Si es necesario cambiar alguna de las configuraciones físicas del aparato, desmontar la caja como se indica.
115/230 V AC: Los instrumentos con alimentación a 115/230 V AC, salen de fábrica preparados para conexión a
230 V AC (mercado USA 115 V AC). Si se desea cambiar la alimentación a 115 V AC, establecer los puentes tal y co-
mo se indica en la figura y en la tabla. La etiqueta del instrumento deberá ajustarse a los cambios de alimentación.
24/48 V AC: Los instrumentos con alimentación de 24/48 V AC, salen de fábrica preparados para conexión a 24 V
AC. Si se desea cambiar la alimentación a 48 V AC, establecer los puentes tal y como se indica en la figura y en la
tabla. La etiqueta del instrumento deberá ajustarse a los cambios de alimentación.
10-30 V DC: Los instrumentos con alimentación 10-30 V DC están preparados para tensiones continuas entre 10 y
30 V sin necesidad de efectuar cambios.
Pin 12345
230V AC -
115V AC -
48V AC -
24V AC -
Tabla 1. Posición de los puentes del selector.
Selector de alimentación 230 V AC (ALPHA-C)
48 V AC (ALPHA-C2) Selector de alimentación 115 V AC (ALPHA-C)
24 V AC (ALPHA-C2)
Desmontaje de la caja
CONEXIÓN ALIMENTACIÓN
INSTALACIÓN
Para cumplir los requisitos de la norma EN61010-1, en Equipos permanentemente
conectados a la red, es obligatoria la instalación de un magnetotérmico o disyuntor
en las proximidades del equipo que sea fácilmente accesible para el operador y que
este marcado como dispositivo de protección
ATENCIÓN
Para garantizar la compatibilidad electromagnética deberán tenerse en cuenta las
siguientes recomendaciones:
Los cables de alimentación deberán estar separados de los cables de señal y nunca
se instalarán en la misma conducción.
Los cables de señal deben de ser blindados y conectar el blindaje al borne de tierra
(pin2 CN1).
La sección de los cables deben de ser  0.25 mm²
Si no se respetan estas instrucciones, la protección contra sobretensiones
no está garantizada.
VERSIONES AC
PIN 1 - FASE AC
PIN 2 - GND (TIERRA)
PIN 3 - NEUTRO AC
VERSIONES DC
PIN 1 - POSITIVO DC
PIN 2 - No conectado
PIN 3 - NEGATIVO DC
CONECTORES
Para efectuar las conexiones, extraer la regleta que viene enchufada en el conector
del aparato, pelar el cable dejando entre 7 y 10 mm al aire e introducirlo en el ter-
minal adecuado presionando la tecla para abrir la pinza interior.
Proceder de la misma forma con todos los terminales y volver a enchufar la regleta
en el conector.
Los terminales de las regletas admiten cables de sección comprendida entre 0.08
mm² y 2.5 mm² (AWG 26 ÷ 14).
Las regletas incorporan unos embudos de plástico incrustados en cada terminal para
mantener sujetos los cables de sección menor de 0.5 mm².
Para cables de sección superior a 0.5 mm² deberán retirarse los embudos.
ESPAÑOL

ALPHA-C/C1/C2
KOSMOS SERIE www.ditel.es 8
DESCRIPCIÓN DE LAS FUNCIONES EN PANEL EN MODO RUN
DESCRIPCIÓN DE LAS FUNCIONES EN PANEL EN MODO PROG
ESPAÑOL

ALPHA-C/C1/C2
KOSMOS SERIE www.ditel.es 9
INSTRUCCIONES DE PROGRAMACIÓN
ESPAÑOL
Conectar el instrumento a la red. Durante unos segundos se iluminarán todos los segmentos, puntos decimales y leds
como comprobación de su correcto funcionamiento. Después durante 2 segundos mostrará la versión firmware.
Ejemplo: C2.00
Presionar la tecla para entrar en el modo de programación y aparecerá en el display la indicación -Pro-.
La rutina de programación está dividida en módulos de acceso independiente que aparecerán mediante pulsaciones de
la tecla a partir del nivel -Pro- en el orden siguiente:
1  = Configuración de entrada.
2  = Configuración del display.
3  = Puntos de consigna.
4  = Salida analógica.
5  = Salida RS.
6  = Entradas lógicas.
Los módulos 3, 4 y 5 se omitirán si no está presente la tarjeta opción de setpoints, salida analógica o salida RS respec-
tivamente. La información referente a su programación se encuentra en los manuales de cada opción.
En la figura adjunta se muestra la entrada en el modo de programación, el nivel de selección de módulo y la salida con
y sin memorización de datos. Una vez en display la indicación correspondiente al módulo deseado, el acceso a los dife-
rentes menús de configuración se hará mediante la tecla .
En los diagramas globales como el representado en la figura, se muestra la técnica a seguir para avanzar en la progra-
mación.
Una lectura del diagrama hacia la derecha, tecla representa desplazamiento o selección.
Una lectura hacia abajo, tecla representa introducción de datos y avance.
La tecla lleva al instrumento al modo de trabajo desde cualquiera de los pasos de programa sin guardar los
cambios.
Cada uno de los módulos de programación esta compuesto por una descripción del módulo de programación y una
serie de pasos que se deben seguir ordenadamente. En cada paso se detalla todas las indicaciones y acciones posibles
mediante: una referencia de número de página y de figura, el titulo, la figura con la indicación del display, los leds acti-
vados, las teclas habilitadas y el texto explicativo con las acciones de cada una de las teclas fundamentales.
ENTER
ENTER
ENTER
ESC
En general, cuando se entra en un menú de programación, la secuencia normal será, en cada
paso, pulsar un cierto número de veces para efectuar cambios y para almace-
narlos en memoria y continuar con la programación. En este sentido de avance normal del pro-
grama se han dispuesto las figuras, es decir; cada vez que se presiona la tecla , se
pasa a la fase representada por la figura siguiente. Al finalizar una secuencia completa, la tecla
devuelve el instrumento al modo de trabajo mientras se ilumina el led que
significa que los parámetros programados son introducidos en memoria.
ENTER
ENTER
ENTER
STORE
Respecto a las instrucciones paso a paso, las indicaciones de las figuras podrán tener los siguientes signifi-
cados:
1./ Cuando la indicación del display principal está representada con segmentos blancos, significa que
puede aparecer esa u otra indicación dependiendo de la selección memorizada anteriormente. En este caso,
en la leyenda correspondiente a la tecla se dan las opciones posibles. Presionar sucesiva-
mente hasta que aparezca en display la selección deseada.
2./ Una serie de ochos negros significa también que puede aparecer cualquier indicación en display,
con la diferencia de que no podrá ser modificada en ese paso de programa. Si ya es el parámetro deseado
se podrá salir del programa mediante la tecla sin efectuar cambios o, si no lo es, avanzar al si-
guiente paso mediante la tecla para modificarlo.
3./ Una serie de ochos blancos representa un valor numérico cualquiera (por ejemplo el valor de
fondo de escala, el de uno de los puntos de consigna ...) que deberá programarse dígito a dígito mediante
el uso de las teclas y .
ESC
ENTER

ALPHA-C/C1/C2
KOSMOS SERIE www.ditel.es 10
ESPAÑOL
CONFIGURACIÓN DE LA ENTRADA
Para configurar completamente la entrada del indicador
de célula de carga será necesario actuar sobre tres pará-
metros:
1. Selección de la tensión de excitación.
El indicador dispone de dos tensiones de excitación para
transductores; 5 V ó 10 V. La selección se efectúa me-
diante un puente situado detrás del conector de la tarje-
ta de entrada.
2. Conexión de entrada, de célula ó transductor.
PROGRAMACIÓN DEL RANGO DE ENTRADA
Como único parámetro configurable se ofrece una selección de cuatro rangos de entrada; 15 mV, 30 mV, 60 mV ó 300
mV. Escoger el rango que se adapte a la sensibilidad de la célula (salida máxima en mV). La tensión máxima aplicable al
instrumento es 300 mV. Se pueden conectar hasta 4 células en paralelo con excitación de 10 V y hasta 8 células en pa-
ralelo con excitación a 5 V, todas ellas sin necesidad de fuente de alimentación exterior. Así, si tenemos 4 células que
dan cada una 2 mV por voltio con una excitación de 10 V, cada una tendría una sensibilidad de 20 mV, y el total sería
también de 20 mV al estar todas conectadas en paralelo. En este caso tendríamos que escoger 30 mV como rango de
entrada.
Si ya hemos decidido que rango de entrada vamos a programar, podemos acceder al modulo 1 de configuración de la
entrada. Conectar el instrumento a la red. Durante unos segundos se iluminarán todos los segmentos, puntos decimales
y leds como comprobación de su correcto funcionamiento. A continuación durante 2 segundos aparecerá la indicación de
la versión de firmware del equipo.
Partiendo del modo de trabajo, pulsar la tecla para
entrar en el modo de programación (se visualiza la indica-
ción -Pro-). Pulsar entonces la tecla y el display
mostrará la indicación de la figura 10.1. Correspondiente al
nivel de acceso al módulo de programación de la entrada.
Acceder a la configuración del rango del input.
Pasar al siguiente modulo.
Cancelar la programación y retornar al modo de
trabajo.
ENTER
ENTER
ESC
[10.1] Configuración entrada

ALPHA-C/C1/C2
KOSMOS SERIE www.ditel.es 11
ESPAÑOL
Se visualiza en display el rango de entrada programado
previamente. Si el rango ya es el requerido, pulsar
para volver al modo de trabajo. Si se desea modificar este
parámetro, pulsar sucesivamente la tecla hasta
que aparezca en display la selección deseada ["15mV",
"30mV", "60mV" ó "300mV"].
Almacenar el dato en memoria y retornar al modo
de trabajo.
Cancelar la programación y retornar al modo de
trabajo.
ESC
ENTER
ESC
CONFIGURACIÓN DEL DISPLAY
Después de configurar la entrada es necesario
establecer la relación entre la señal de entrada y
los valores que deseamos visualizar en el dis-
play.
En caso que la señal del transductor sea lineal
bastara con programar 2 puntos de la escala.
Para señales no lineales el aparato permite li-
nealizar hasta 30 puntos, generando 29 tramos
o líneas que forman una curva (ver fig. 11.2)
Fig. 11.2: Linealización por tramos.
Ejemplo con siete puntos de linealización y seis tramos.
Tipo de aplicación Nº de puntos de la escala
Función lineal 2 puntos
Función no lineal hasta 30 puntos
1. Configuración del rango de display.
La escala se configura mediante programación de
2 o más puntos, compuestos cada uno de un valor
de entrada (INP#) y su correspondiente valor de
display (DSP#).
Para obtener la mayor precisión posible con 2 pun-
tos; los puntos 1 y 2 deberían estar situados apro-
ximadamente en los dos extremos de la función.
Para obtener la mayor precisión posible con más
de 2 puntos; cuantos más puntos programemos y
más próximos estén entre sí, mayor precisión con-
seguiremos.
Los valores de entrada a programar en cada
punto deben estar en orden siempre crecien-
te o siempre decreciente, evitando asignar
dos valores de display diferentes a dos valo-
res de entrada iguales.
Los valores de display pueden introducirse en cual-
quier orden e incluso asignar valores iguales para
diferentes entradas.
2. Tipos de relación
En la figura de abajo se representan gráficamente las dos
formas de definir el rango de display.
Relación proporcional directa:
Si aumenta la señal de entrada aumenta la lectura del
display.
Si disminuye la señal de entrada disminuye la lectura del
display.
Relación proporcional inversa:
Si aumenta la señal de entrada disminuye la lectura del
display.
Si disminuye la señal de entrada aumenta la lectura del
display.
[11.1] Rango del input

ALPHA-C/C1/C2
KOSMOS SERIE www.ditel.es 12
ESPAÑOL
PROGRAMACIÓN DEL RANGO DE DISPLAY
Partiendo del modo de trabajo, pulsar la tecla para entrar en el modo de
programación (se visualiza la indicación -Pro-). Pulsar entonces la tecla , has-
ta mostrar la figura 12.1 correspondiente al nivel de acceso al módulo de configura-
ción del display.
Se accede a los cinco menús de configuración del display mediante
Pasar al siguiente menú de configuración del display.
Entrar en el menú seleccionado.
Devolver el instrumento al modo de trabajo.
ENTER
ENTER
ENTER
ESC
[12.1] Configuración del Display
En este menú se introducirán los parámetros necesarios para determinar la escala (INP1-DISP1 - Punto decimal - INP2-
DSP2 y si se desea hasta 28 puntos más). Por defecto, el instrumento espera la introducción de estos valores por tecla-
do. Los valores de entrada pueden programarse por teclado o de la señal de entrada mediante la tecla .
TEACH
ATENCIÓN: Si se programa la escala con un valor de TARA absorbido, Led de TARA encendido, los valores obtenidos
no serán fiables. Primero comprobar que la tara no este bloqueada y luego borrar el contenido de la tara
La figura 12.2 muestra la indicación (SCAL) correspondiente a la entrada en el menú
de configuración de la escala. Pulsar la tecla para acceder a este menú.
Acceder a la configuración de la escala.
Pasar al siguiente paso de programa.
Cancelar la programación y retornar al modo de trabajo.
ENTER
ENTER
ESC
Programación del valor de la entrada en el punto 1, led INP1 encendido.
Por teclado: Seleccionar el signo en intermitencia del display auxiliar con la tecla
["0" = positivo, "-" = negativo]. Pulsar la tecla para pasar al display
principal. Introducir el valor dígito a dígito y de izquierda a derecha. Presionar sucesi-
vamente la tecla para modificar el dígito en intermitencia y la tecla
para desplazarse al dígito de la derecha hasta completar el valor.
Por Teach: Pulsar la tecla para visualizar el valor de la entrada real.
Validar los datos y acceder al siguiente paso de programa.
Cancelar la programación y retornar al modo de trabajo.
TEACH
ENTER
ESC
Programación del valor del display en el punto 1, led DSP1 encendido. Introducir el
valor dígito a dígito y de izquierda a derecha. Presionar sucesivamente la tecla
para modificar el dígito en intermitencia y la tecla para desplazarse
al dígito de la derecha hasta completar el valor y el signo deseado. El valor máximo es
+32000 puntos y el valor mínimo -32000 puntos. Un valor superior o inferior dará
error, dejando 32000 con el signo correspondiente.
Validar los datos y acceder al siguiente paso de programa.
Cancelar la programación y retornar al modo de trabajo.
ENTER
ESC
MENU 2A - ESCALA
[12.2]
[12.3]
[12.4]

ALPHA-C/C1/C2
KOSMOS SERIE www.ditel.es 13
ESPAÑOL
Programación del punto decimal que aparece en intermitencia.
Presionar sucesivamente la tecla para situarlo en la posición deseada.
Si no se desea punto decimal deberá situarse el punto en el extremo derecho del
display. La posición elegida quedara fija para todas las fases de programación y fun-
cionamiento.
Validar los datos y acceder al siguiente paso de programa.
Cancelar la programación y retornar al modo de trabajo.
ENTER
ESC
Programación del valor de la entrada en el punto 2, led INP2 encendido.
Por teclado: Seleccionar el signo en intermitencia del display auxiliar con la tecla
["0" = positivo, "-" = negativo]. Pulsar la tecla para pasar al dis-
play principal. Introducir el valor dígito a dígito y de izquierda a derecha. Presionar
sucesivamente la tecla para modificar el dígito en intermitencia y la tecla
para desplazarse al dígito de la derecha hasta completar el valor.
Por Teach: Pulsar la tecla para visualizar el valor de la entrada real.
Validar los datos y acceder al siguiente paso de programa.
Cancelar la programación y retornar al modo de trabajo.
TEACH
ENTER
ESC
Programación del valor del display en el punto 2, led DSP2 encendido. Introducir el
valor dígito a dígito y de izquierda a derecha. Presionar sucesivamente la tecla
para modificar el dígito en intermitencia y la tecla para desplazarse
al dígito de la derecha hasta completar el valor y el signo deseado. El valor máximo
es +32000 puntos y el valor mínimo -32000 puntos. Un valor superior o inferior dará
error, dejando 32000 con el signo correspondiente. Introducido el valor deseado:
a) Para memorizar los datos y retornar al modo de trabajo pulsar ; ó
b) Para acceder a la programación de los puntos de linealización de la escala, pre-
sionar durante 3 segundos.
Cancelar la programación y retornar al modo de trabajo
ENTER
ENTER
ESC
ATENCIÓN: Si se programa la escala con un
valor de TARA absorbido, led de TARA encen-
dido, los valores obtenidos no serán fiables.
Primero comprobar que la tara no este blo-
queada y luego borrar el contenido de la tara
Durante 1 segundo, indicación de programación del punto 3.
Inicio de la secuencia de programación de los tramos lineales para conseguir la
linealización de la señal de entrada.
Programación del valor de la entrada en el punto 3, led INP2 encendido.
Por teclado: Seleccionar el signo en intermitencia del display auxiliar con la tecla
["0" = positivo, "-" = negativo]. Pulsar la tecla para pasar al dis-
play principal. Introducir el valor dígito a dígito y de izquierda a derecha. Presionar
sucesivamente la tecla para modificar el dígito en intermitencia y la tecla
para desplazarse al dígito de la derecha hasta completar el valor.
Por Teach: Pulsar la tecla para visualizar el valor de la entrada real.
Validar los datos y acceder al siguiente paso de programa.
Cancelar la programación y retornar al modo de trabajo.
TEACH
ENTER
ESC
[13.1]
[13.2]
[13.3]
[13.4]
[13.5]

ALPHA-C/C1/C2
KOSMOS SERIE www.ditel.es 14
ESPAÑOL
Programación del valor del display en el punto 3, led DSP2 encendido. Introducir el
valor dígito a dígito y de izquierda a derecha. Presionar sucesivamente la tecla
para modificar el dígito en intermitencia y la tecla para desplazarse
al dígito de la derecha hasta completar el valor y el signo deseado. El valor máximo
es +32000 puntos y el valor mínimo -32000 puntos. Un valor superior o inferior dará
error, dejando 32000 con el signo correspondiente. Introducido el valor deseado:
a) Para validar los datos y pasar al siguiente punto pulsar ; ó
b) Para memorizar los datos programados y retornar al modo de trabajo con la
escala programada con dos tramos, presionar durante 3 segundos.
Cancelar la programación y retornar al modo de trabajo.
ENTER
ENTER
ESC
Durante 1 segundo, indicación de programación del punto 4.
NOTA: Una vez programado el punto 4, el resto de puntos hasta el 30 se configuran
siguiendo los mismos pasos.
Programación del valor de la entrada en el punto 4, led INP2 encendido.
Por teclado: Seleccionar el signo en intermitencia del display auxiliar con la tecla
["0" = positivo, "-" = negativo]. Pulsar la tecla para pasar al dis-
play principal. Introducir el valor dígito a dígito y de izquierda a derecha. Presionar
sucesivamente la tecla para modificar el dígito en intermitencia y la tecla
para desplazarse al dígito de la derecha hasta completar el valor.
Por Teach: Pulsar la tecla para visualizar el valor de la entrada real.
Validar los datos y acceder al siguiente paso de programa.
Retornar al punto anterior.
TEACH
ENTER
ESC
Programación del valor del display en el punto 4, led DSP2 encendido. Introducir el
valor dígito a dígito y de izquierda a derecha. Presionar sucesivamente la tecla
para modificar el dígito en intermitencia y la tecla para desplazarse
al dígito de la derecha hasta completar el valor y el signo deseado. El valor máximo
es +32000 puntos y el valor mínimo -32000 puntos. Un valor superior o inferior dará
error, dejando 32000 con el signo correspondiente. Introducido el valor deseado:
a) Para validar los datos y pasar al siguiente punto pulsar ; ó
b) Para memorizar los datos programados y retornar al modo de trabajo con la
escala programada con tres tramos, presionar durante 3 segundos.
Retornar al punto anterior
ENTER
ENTER
ESC
[14.1]
[14.2]
[14.3]
[14.4]

ALPHA-C/C1/C2
KOSMOS SERIE www.ditel.es 15
ESPAÑOL
Durante 1 segundo, indicación de programación del punto 30.
Programación del valor de la entrada en el punto 30, led INP2 encendido.
Por teclado: Seleccionar el signo en intermitencia del display auxiliar con la tecla
["0" = positivo, "-" = negativo]. Pulsar la tecla para pasar al dis-
play principal. Introducir el valor dígito a dígito y de izquierda a derecha. Presionar
sucesivamente la tecla para modificar el dígito en intermitencia y la tecla
para desplazarse al dígito de la derecha hasta completar el valor.
Por Teach: Pulsar la tecla para visualizar el valor de la entrada real.
Validar los datos y acceder al siguiente paso de programa.
Retornar al punto anterior.
TEACH
ENTER
ESC
Programación del valor del display en el punto 30, led DSP2 encendido. Introducir el
valor dígito a dígito y de izquierda a derecha. Presionar sucesivamente la tecla
para modificar el dígito en intermitencia y la tecla para desplazarse
al dígito de la derecha hasta completar el valor y el signo deseado. El valor máximo
es +32000 puntos y el valor mínimo -32000 puntos. Un valor superior o inferior dará
error, dejando 32000 con el signo correspondiente.
Memorizar los datos programados y retornar al modo de trabajo.
Retornar al punto anterior
ENTER
ESC
MENU 2B FILTRO DE PONDERACION
En este menú se configura el filtro de ponderación para evitar fluctuaciones no deseadas del display. Permite escoger
un nivel de filtro de 0 a 9. El efecto de aumentar el nivel de filtro se traduce en una respuesta más suave del display a
los cambios de la señal de entrada. El nivel 0 indica que el filtro esta desactivado.
La figura 15.4 muestra la indicación (FLt-P) correspondiente al menú de filtro de
ponderación. Pulsar la tecla para acceder a este menú.
Acceder a la configuración del filtro.
Pasar al siguiente menú.
Cancelar la programación y retornar al modo de trabajo.
ENTER
ENTER
ESC
Programación del valor del filtro de ponderación, led FLT encendido.
Introducir el nivel de filtro deseado, un valor de 0 a 9, mediante la tecla
para modificar el valor.
Almacenar el valor en memoria y retornar al modo de trabajo.
Cancelar la programación y retornar al modo de trabajo.
ENTER
ESC
[15.4]
[15.5]
[15.1]
[15.2]
[15.3]

ALPHA-C/C1/C2
KOSMOS SERIE www.ditel.es 16
ESPAÑOL
MENU 2AB - FILTRO DE ESTABILIZACIÓN
La figura 16.1 muestra la indicación (FLt-E) correspondiente al menú de filtro de
estabilización. Pulsar la tecla para acceder a este menú.
Acceder a la configuración del filtro.
Pasar al siguiente menú.
Cancelar la programación y retornar al modo de trabajo.
ENTER
ENTER
ESC
En este menú se configura el filtro de estabilización para amortiguar la señal de entrada en caso de producirse variacio-
nes bruscas del proceso. Permite escoger un nivel de filtro de 0 a 9. El efecto de aumentar el nivel de filtro se traduce
en una disminución de la amplitud de la ventana capaz de provocar variaciones proporcionales en display. El nivel 0 in-
dica que el filtro esta desactivado.
Programación del valor del filtro de estabilización, led FLT encendido.
Introducir el nivel de filtro deseado, un valor de 0 a 9, mediante la tecla
para modificar el valor.
Almacenar el valor en memoria y retornar al modo de trabajo.
Cancelar la programación y retornar al modo de trabajo.
ENTER
ESC
MENU 2AB - FILTRO DE REDONDEO
En este menú se configura el filtro de redondeo del último dígito del display. Cuando la resolución no es crítica, un in-
cremento mayor que 1 ayuda a estabilizar el display
La figura 16.3 muestra la indicación (round) correspondiente al menú de redondeo.
Pulsar la tecla para acceder a este menú.
Acceder a la configuración del redondeo.
Pasar al siguiente menú.
Cancelar la programación y retornar al modo de trabajo.
ENTER
ENTER
ESC
Programación del valor del filtro de redondeo, led FLT encendido.
Introducir el número de puntos de filtro deseado mediante pulsaciones de la tecla
[01 = variación del display en saltos de 1 punto, 02 = variación del display
en saltos de 2 punto, 05 = variación del display en saltos de 5 punto, 10 = variación
del display en saltos de 10 punto,].
Almacenar el valor en memoria y retornar al modo de trabajo.
Cancelar la programación y retornar al modo de trabajo.
ENTER
ESC
[17.1]
[17.2]
[16.1]
[16.2]
[16.3]
[16.4]

ALPHA-C/C1/C2
KOSMOS SERIE www.ditel.es 17
ESPAÑOL
MENU 2 - MODO TARA
En este menú se configura el modo de tara.
La figura 17.1 muestra la indicación (ModtA) correspondiente al menú que permite
seleccionar el modo de TARA.
Pulsar la tecla para acceder a este menú.
Acceder a la configuración del redondeo.
Pasar al siguiente menú.
Cancelar la programación y retornar al modo de trabajo.
ENTER
ENTER
ESC
Programación del modo de TARA.
Seleccionar el modo de TARA deseado mediante pulsaciones de la tecla
[tArE1, tArE2, tArE3]. (Ver descripción páginas siguientes)
Almacenar el valor en memoria y retornar al modo de trabajo.
Cancelar la programación y retornar al modo de trabajo.
ENTER
ESC
Mediante la tecla seleccionamos el modo en que el instrumento tratará el proceso de tarar. Siempre que se
acceda a este menú, el valor de tara almacenado en la memoria del instrumento se hará cero, y como siempre que el
aparato esté en este estado, el led TARE aparecerá apagado. Una vez seleccionado el modo de funcionamiento, sali-
mos al modo “RUN”, desde el que se efectuará el proceso de tarar.
En el modo tArE1 el instrumento a una pulsación de la tecla TARE, almacena el valor mostrado en
el display en ese momento siempre que no se encuentre en sobre-escala, el Led TARE se iluminará,
y a partir de ese momento el valor mostrado es el valor neto, el medido menos el valor almacenado.
Si teniendo el aparato una tara, se vuelve a producir una pulsación simple de la misma tecla, el valor
mostrado en ese momento se añadirá a la tara previamente almacenada, siendo la suma de ambas
la tara resultante. Para borrar tara ver pag 19.
En este modo, la tecla TARE no tiene efecto cuando el instrumento está en RUN. El valor de tara
ahora lo introducimos manualmente, siendo sin embargo el funcionamiento del aparato como en el
modo anterior. Al menú de edición se accederá desde el modo “RUN”, con la pulsación de la tecla
ENTER que nos llevará a –Pro- y pulsando la tecla TARE mas de tres segundos nos permitirá me-
diante las teclas y introducir el valor de tara en memoria y pulsando la tecla ENTER
volveremos a RUN quedando el LED TARE encendido, no permitiendo efectuar mas taras desde te-
clado, debiendo reprogramarla para anularla.
Editará una variable a la que llamaremos valor neto, accediendo desde “RUN”, tras la pulsación du-
rante 3s. de la tecla y siguiendo a su vez, el diagrama (página 18), se programa el valor
neto (normalmente indicado en el recipiente) La acción de tarar, como en el primer caso, no tendrá
efecto hasta que se produzca la pulsación de la tecla , estando el instrumento en modo
“RUN”, activándose el led TARE. El valor almacenado en tara ahora es la diferencia entre el valor
medido por el aparato cuando se produjo la acción de tarar y el valor neto. Siendo igual que siem-
pre el valor mostrado la diferencia entre el valor medido y el valor de tara. Será necesario entrar en
el menú de programación y pasar por “CndSP” > “ModtA” para que la tara sea reseteada, la tecla
TARE quedará inactiva hasta que se reprograme nuevamente
TARE
TARE
Un proceso utiliza el líquido contenido en un bidón del que se conoce según las especificaciones del fabricantee el
peso bruto, 100 Kg, y 75 Kg. neto. Se utiliza en el proceso de pesaje una célula de carga conectada a un instrumen-
to y se necesita conocer el peso del líquido neto en cada instante del proceso. Seleccionando este modo de tara, se
introduciría el valor Neto mediante edición. Cuando el instrumento esté midiendo el pesaje del bidón, ahora totalmen-
te lleno de líquido, que sería 100 Kg, se tara el instrumento, pasando ahora a medir 75 Kg., y midiendo desde este
valor a 0 durante el vaciado del mismo.
Ejemplo:
[17.1]
[17.2]

ALPHA-C/C1/C2
KOSMOS SERIE www.ditel.es 18
ESPAÑOL
PROGRAMACION DEL VALOR NETO EN TARA MODO 3
Para editar el valor neto, estando el instrumento en modo trabajo,
pulsaremos la tecla y con la indicación -Pro- pulsar la tecla
más de 3 segundos, apareciendo un display con el último
valor de tara programado y el dígito rojo de mas a la izquierda en
intermitente, mediante las teclas y programaremos
el valor de PESO NETO indicado normalmente en el contenedor,
validaremos mediante pulsación de la tecla y el instrumen-
to volverá al funcionamiento normal, en este momento y con el
contenedor en la plataforma se debe pulsar la tecla
, pasando el instrumento a indicar el peso neto programado y acti-
vando el led TARE, a partir de este momento la tecla TARE no ten-
drá efecto sobre la indicación del peso.
ENTER
TARE
ENTER
ENTER
MENÚ 2 - SENSOR BREAK
Esta función permite la detección de la rotura de uno o varios de los hilos que conectan el sensor “célula de carga” al
instrumento. El análisis para detectar la rotura de cualquiera de los hilos se realiza cada 1,5 segundos y la res-
puesta de los relés y salida analógica (si se usan) será la misma que en caso de producirse una sobreescala
( ouflo ), exceso de señal de entrada.
La figura [18.1] muestra la indicación (S-br) correspondiente al menú que permite la
activación o desactivación de la detección de rotura de conexión del sensor.
Acceder a la configuración “sensor break”
Pasar al siguiente menú
Cancelar la programación y retornar al modo de trabajo.
ENTER
ESC
Programación activación o desactivación detección rotura de conexión del sensor figu-
ra [18.2]
Selecciona –on- (activa detección), -oFF- (desactiva detección)
Almacena el valor en memoria y retorna al modo trabajo.
Cancelar la programación y retornar al modo de trabajo.
ENTER
ESC
Al detectarse la rotura, en el display del instrumento aparecerá la indicación ” - - - - -“
Si a través de la opción serie (RS2 o RS4) se esta pidiendo el valor del display, este en
lugar del valor numérico enviará 5 caracteres ASCII “2D” en hexadecimal correspon-
dientes al signo ‘-‘
[18.1]
[18.2]
[18.3]

ALPHA-C/C1/C2
KOSMOS SERIE www.ditel.es 19
ESPAÑOL
FUNCIONES POR TECLADO
Mediante el teclado se pueden controlar las siguientes funciones: TARA,
RESET, LIMIT y MAX/MIN. A continuación se describe su funciona-
miento, exclusivo del modo "RUN" o modo de trabajo.
TARA. Cada vez que se pulsa esta tecla, el valor presente en display
queda absorbido como tara. El led "TARE" indica que el instrumento
está trabajando con el valor de tara contenido en memoria.
(Según modo Tare programado)
RESET TARA. Presionar en primer lugar la tecla "RESET" y mantenién-
dola, presionar al mismo tiempo "TARE". Relajar la presión de las te-
clas en el orden inverso. Si no podemos poner a cero la tara, es porque
está bloqueada, primero debemos desbloquearla y luego borrarla.
(Según modo Tare programado)
LIMIT. Esta tecla sólo es operativa cuando el instrumento incorpore
una opción de salidas de control: 2 relés (ref. 2RE), 4 relés (ref. 4RE),
4 optos NPN (ref. 4OP) o 4 optos PNP (ref. 4OPP).
Presionando sucesivamente la tecla "LIMIT", se visualizan en el display
principal los valores de setpoint programados activándose el LED de la
derecha correspondiente al número de cada setpoint y se ilumina el led
"LIMIT" (fig 19.3).
Los valores de setpoint aparecen secuencialmente a cada pulsación de
la tecla "LIMIT" independientemente de si están habilitados o inhibidos.
Dependiendo de la opción instalada aparecerán los valores de 2 o 4
setpoints. . La visualización de cualquier setpoint si no pulsa la tecla
"LIMIT", se mantiene durante 15 segundos. Una nueva pulsación, a
partir de la indicación del último setpoint, devuelve el instrumento al
modo de trabajo.
MAX/MIN. Esta tecla reclama los valores de pico y valle que se han
almacenado en memoria. En la primera pulsación se visualiza el valor
máximo (pico) registrado desde el último reset y se ilumina el led
"MAX".
En la segunda pulsación aparece el valor mínimo (valle) registrado des-
de el último reset y se ilumina el led "MIN".
Una tercera pulsación devuelve el instrumento a la lectura actual.
Los valores de pico y valle se actualizan constantemente, incluso cuan-
do estamos visualizando sus valores registrados.
RESET. Para hacer un reset de las memorias de pico o de valle, pre-
sionar "MAX/MIN" una o dos veces para situarse en el valor que se
desea eliminar. Presionar entonces la tecla "RESET" y, manteniéndola,
pulsar al mismo tiempo "MAX/MIN". Relajar la presión de las teclas en
el orden inverso.
La tecla "RESET" se utiliza siempre de forma combinada con las teclas
"TARE" y "MAX/MIN", para poner a cero las memorias de tara, pico y
valle.
Si realizamos un reset de tara o al efectuar tara, automáticamente los
valores de pico y valle se actualizaran con la actual.
[19.1]
[19.2]
[19.3]
[19.4]
[19.5]
[19.6]

ALPHA-C/C1/C2
KOSMOS SERIE www.ditel.es 20
FUNCIONES POR CONECTOR
ESPAÑOL
El conector CN2 consta de 4 entradas optoacopladas que se activan mediante contactos o niveles lógicos provenientes
de una electrónica externa. Por lo tanto, se pueden añadir cuatro funciones más, a las ya existentes por teclado. Cada
función esta asociada a un pin (PIN 1, PIN 2, PIN 4 y PIN 5) que se activa aplicando un nivel bajo, en cada uno, respec-
to al PIN 3 o COMÚN. La asociación se realiza mediante software con un número del 0 al 36 correspondiente a una de
las funciones listadas en las siguientes tablas.
PIN (INPUT) Función Número
PIN 1 (INP-1) RESET Función nº 7
PIN 2 (INP-2) HOLD Función nº 9
PIN 3 COMUN
PIN 4 (INP-4) TARA Función nº 1
PIN 5 (INP-5) PICO/VALLE Función nº 6
La electrónica exterior que se aplique a las entradas del conector CN2 debe ser capaz de soportar un potencial de 40 V/
20 mA en todos los pins respecto al COMÚN. Para garantizar la compatibilidad electromagnética deberán tenerse en
cuenta las recomendaciones de conexionado de la Pág. 7
• Nº: Número para seleccionar la función por software.
• Función: Nombre de la función y del pulsador de la electrónica externa.
• Descripción: Actuación de la función y características.
• Activación por: - Pulsación: La función se activa aplicando un flanco negativo en el pin respecto al común.
- Pulsación mantenida: La función permanece activada mientras el pin se mantenga a nivel
bajo respecto a común.
• (*) . Asignando la función número 0 a todos los pines, se recupera la configuración de fabrica.
Configuración de fábrica
La programación de las funciones del conector CN2
sale de fábrica con las mismas funciones TARA, MAX/
MIN y RESET realizables por teclado y además incorpo-
ra la función HOLD.
Cuando se efectúa un HOLD, el valor de display perma-
nece congelado mientras el pin correspondiente este
activado. El estado de HOLD, no afecta al funciona-
miento interno del instrumento ni a las salidas de
setpoint, pero sí a las salidas BCD y analógica.
Nº Función Descripción Activación por
0Desactivado Ninguna Ninguna
1TARA (*) Añade el valor del display a la memoria de tara y pone el display a ce-
ro. Flanco
2RESET TARA Añade la memoria de tara al valor de display y borra la memoria de
tara. Flanco
3PICO Muestra el valor de pico. Otra pulsación retorna a la lectura. Flanco
4VALLE Muestra el valor de valle. Otra pulsación retorna a la lectura. Flanco
5RESET
PICO/VALLE
Realiza un reset del pico o del valle, dependiendo de cual se este visua-
lizando. Flanco
6PICO/VALLE (*) 1ª pulsación muestra el pico, 2º pulsación muestra el valle y la 3ª pul-
sación retorna a la lectura. Flanco
7RESET (*) Combinado con (1) borra la tara.
Combinado con (6) borra el pico o el valle.
Pulsación combi-
nada con (1) ó (6)
8HOLD1 Congela el display mientras todas las salidas permanecen activas. Nivel mantenido
9HOLD2 (*) Congela el display y las salidas BCD y analógica. Nivel mantenido
Del 0 al 9: FUNCIONES DE DISPLAY Y MEMORIA
TABLA DE FUNCIONES PROGRAMABLES
[20.1]
