MICRA-E
KOSMOS SERIE www.ditel.es 8
ALIMENTACIÓN Y CONECTORES
ATENCIÓN: Si no se respetan estas instrucciones, la protección contra
sobre tensiones no está garantizada.
Para garantizar la compatibilidad electromagnética deberán tenerse en cuenta
las siguientes recomendaciones:
- Los cables de alimentación deberán estar separados de los cables de señal
y
nunca
se instalarán en la misma conducción.
- Los cables de señal deben de ser blindados y conectar el blindaje a tierra
- La sección de los cables debe de ser ≥0.25 mm2
INSTALACIÓN
Para cumplir los requisitos de la norma EN61010-1, en equipos permanente-
mente conectados a la red, es obligatoria la instalación de un magnetotérmico
o disyuntor en las proximidades del equipo que sea fácilmente accesible para el
operador y que este marcado como dispositivo de protección.
CONEXIONADO y RANGO ALIMENTACIÓN
MICRA-E
85 V – 265 V AC 50/ 60 Hz ó 100 – 300 V DC
MICRA-E6
22 – 53 V AC 50/ 60 Hz ó 10,5 - 70 V DC
Borne 1: Línea
Borne 2: Neutro
NOTA: Cuando la alimentación es DC
(contínua) es indistinta la polaridad en el
conector CN1
ESPAÑOL
CONECTORES
CN1 Para efectuar las conexiones, pelar el cable dejando en-
tre 7 y 10 mm al aire e introducirlo en el terminal adecuado
presionando la tecla para abrir la pinza interior según se indi-
ca en las figuras.
Los terminales de las regletas admiten cables de sección com-
prendida entre 0.08 mm² y 2.5 mm² (AWG 28 ÷ 12).
CN2 y CN3 Para efectuar las conexiones, pelar el cable de-
jando entre 5 y 6 mm al aire e introducirlo en el terminal ade-
cuado presionando la tecla para abrir la pinza interior según
se indica en las figuras.
CN2 Los terminales de las regletas admiten cables de sección
comprendida entre 0.08 mm² y 1.5 mm² (AWG 28 ÷ 14).
CN3 Los terminales de las regletas admiten cables de sección
comprendida entre 0.08 mm² y 0.5 mm² (AWG 28 ÷ 20).

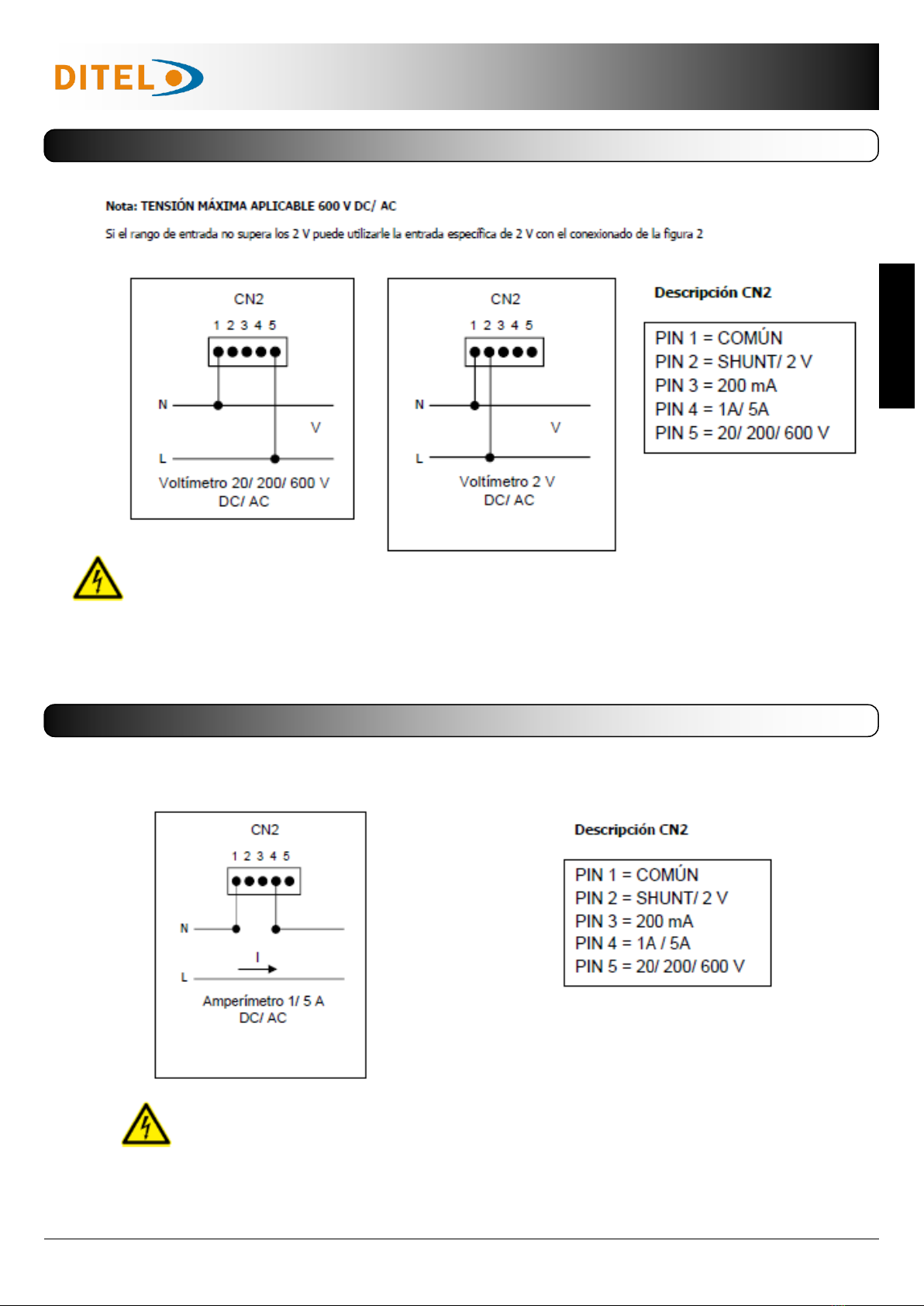

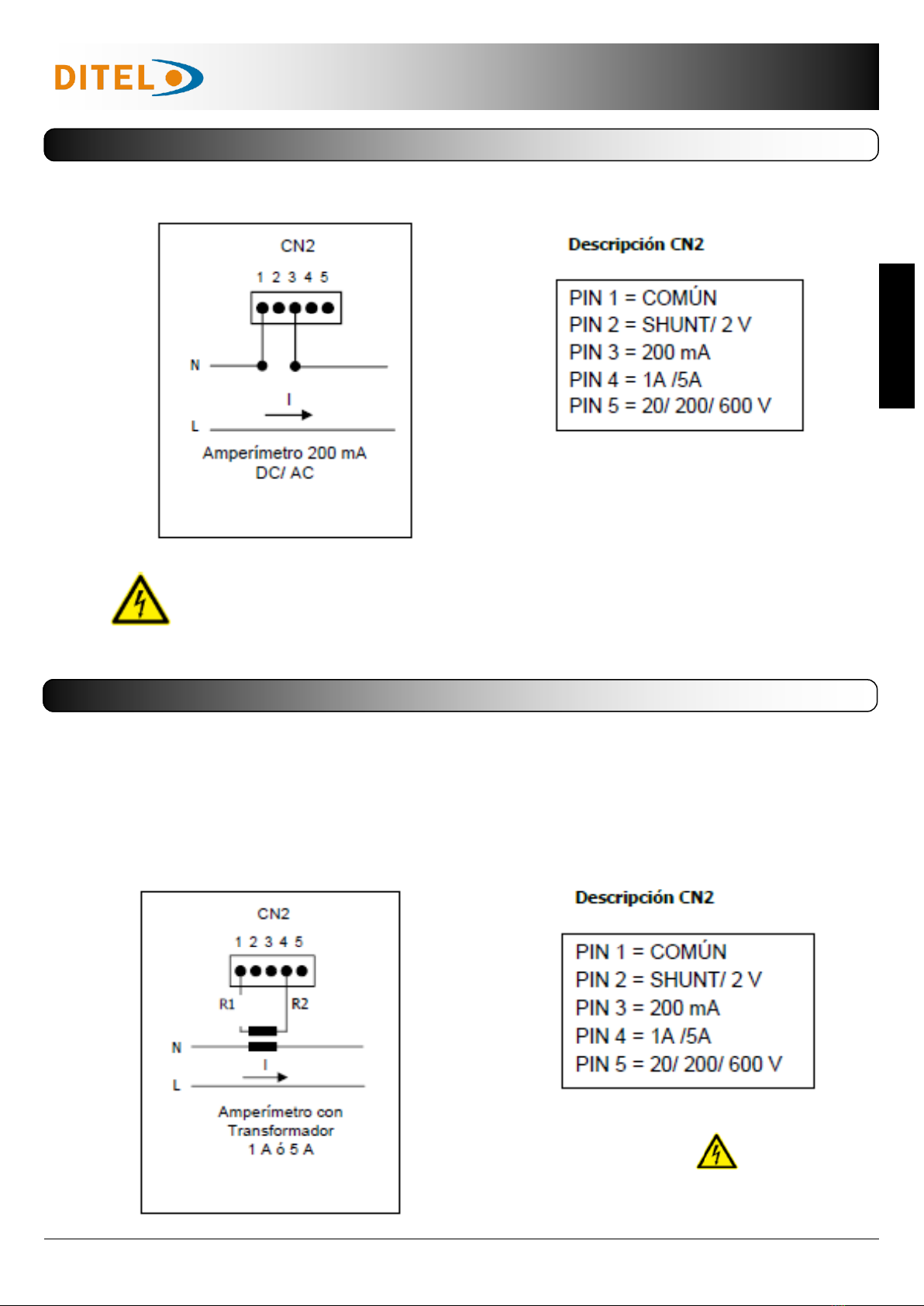

ATENCIÓN: MICRA-E CONEXIONADO ENTRADA SEÑAL AC
Antes de conectar los cables de señal, debe verificarse que el tipo de señal y el rango de entrada son adecuados.
PRECAUCIÓN : Conectar solamente un rango de señal de entrada. Niveles de señal peligrosos pueden estar presentes en las
entradas no utilizadas.
PRECAUCIÓN : El nivel de aislamiento de la entrada común del instrumento con respecto al común de las cartas opción y al
común de las entradas lógicas (si se utilizan) es de 250Vrms y de 500Vrms con respecto a la alimentación.
PRECAUCIÓN :
1. Donde sea posible, conecte el lado neutro de la señal (incluyendo shunts para corriente) a la entrada común del
instrumento. Si la señal de entrada está suministrada por un circuito activo, conectar la baja impedancia (generalmente el
común del circuito) a la entrada de señal común del instrumento (PIN1 CN2).
2. Para monitorización de líneas fase-fase donde no exista un neutro, o para cualquier otra señal en la que el nivel de voltaje
de aislamiento sea excedido, debe ser usado un transformador de aislamiento. El común de entrada del instrumento debe
ser referenciado a tierra por seguridad.

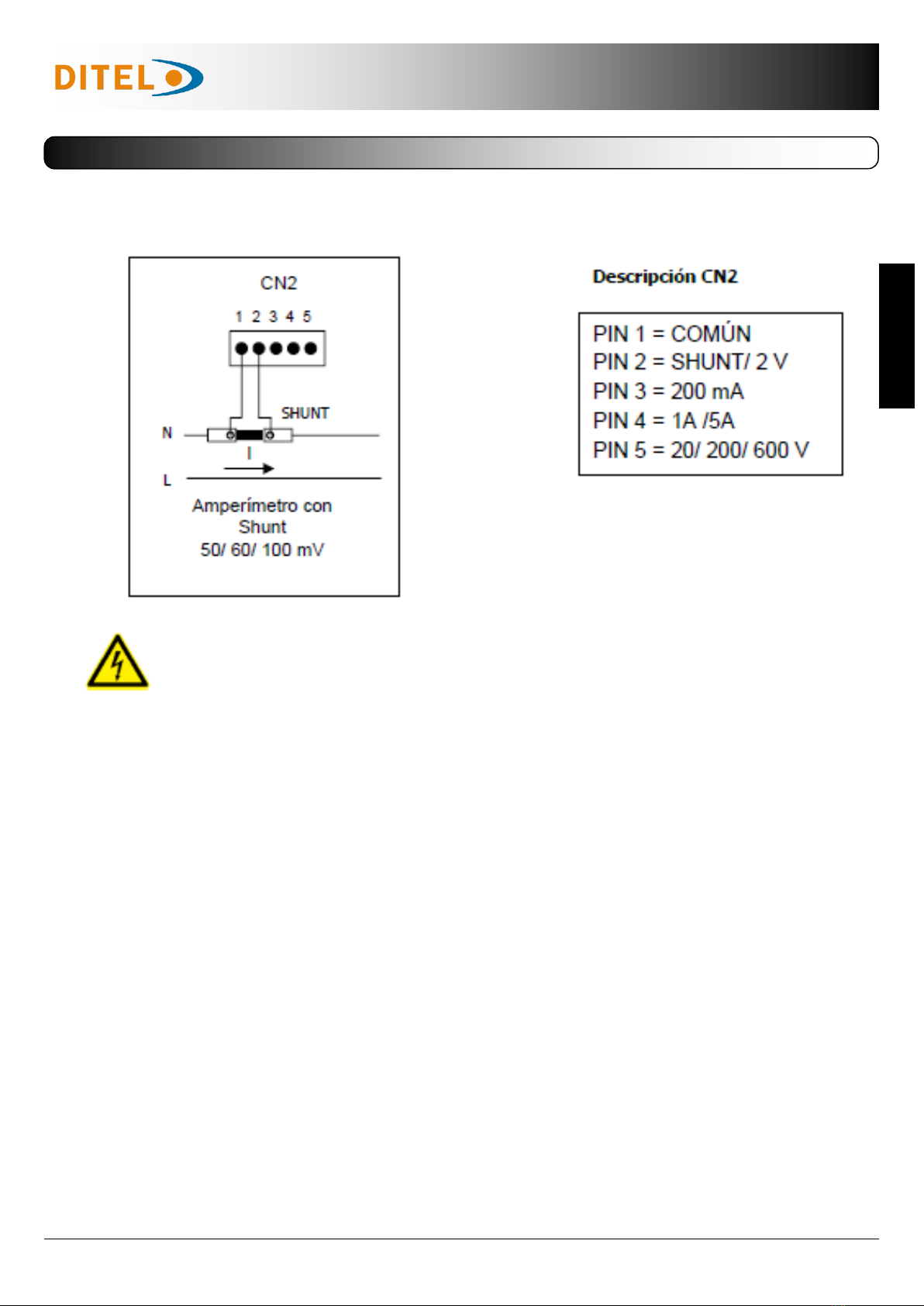

3. Cuando se mida la corriente de línea, es altamente recomendado utilizar un transformador. Si se utiliza un shunt externo,
insertar el shunt en el retorno de línea al neutro. Si el voltaje de aislamiento se excede, es necesario el uso de un
transformador.
