Ditel KOSMOS MICRA-M User manual

MICRA-M
KOSMOS SERIE www.ditel.es
MICRA-M
ESPAÑOL
INDICADOR PARA CONTROL DE PROCESOS
FRANÇAIS
INDICATEUR POUR CONTRÔLE DE PROCESS
ENGLISH
INDICATOR FOR PROCESS CONTROL
DISEÑOS Y TECNOLOGÍA, S.A.
Xarol, 6-B P.I. Les Guixeres
08915 Badalona - Spain.
Tel. [phone]
Fax [phone]
Email: [e-mail] ; web: www.ditel.es 20230210
MANUAL TÉCNICO ………………………………………………………………………………….. 2/33
MANUEL UTILISATEUR …..………………………………………………………………………..34/65
USER MANUAL ……………………………………………………………………………………….66/97

MICRA-M
KOSMOS SERIE www.ditel.es 2
INDICE
ESPAÑOL
Introducción al modelo Micra M .............................................................................4
Consideraciones generales de seguridad.................................................................4
Mantenimiento......................................................................................................5
Garantía ...............................................................................................................5
Instrucciones para el reciclado...............................................................................5
Como empezar .....................................................................................................6
Dimensiones y montaje .........................................................................................6
Como entrar en modo programación......................................................................7
Alimentación y conectores .....................................................................................8
Guía de programación ...........................................................................................9
Programación entrada proceso.............................................................................10
Conexión transductor ..........................................................................................10

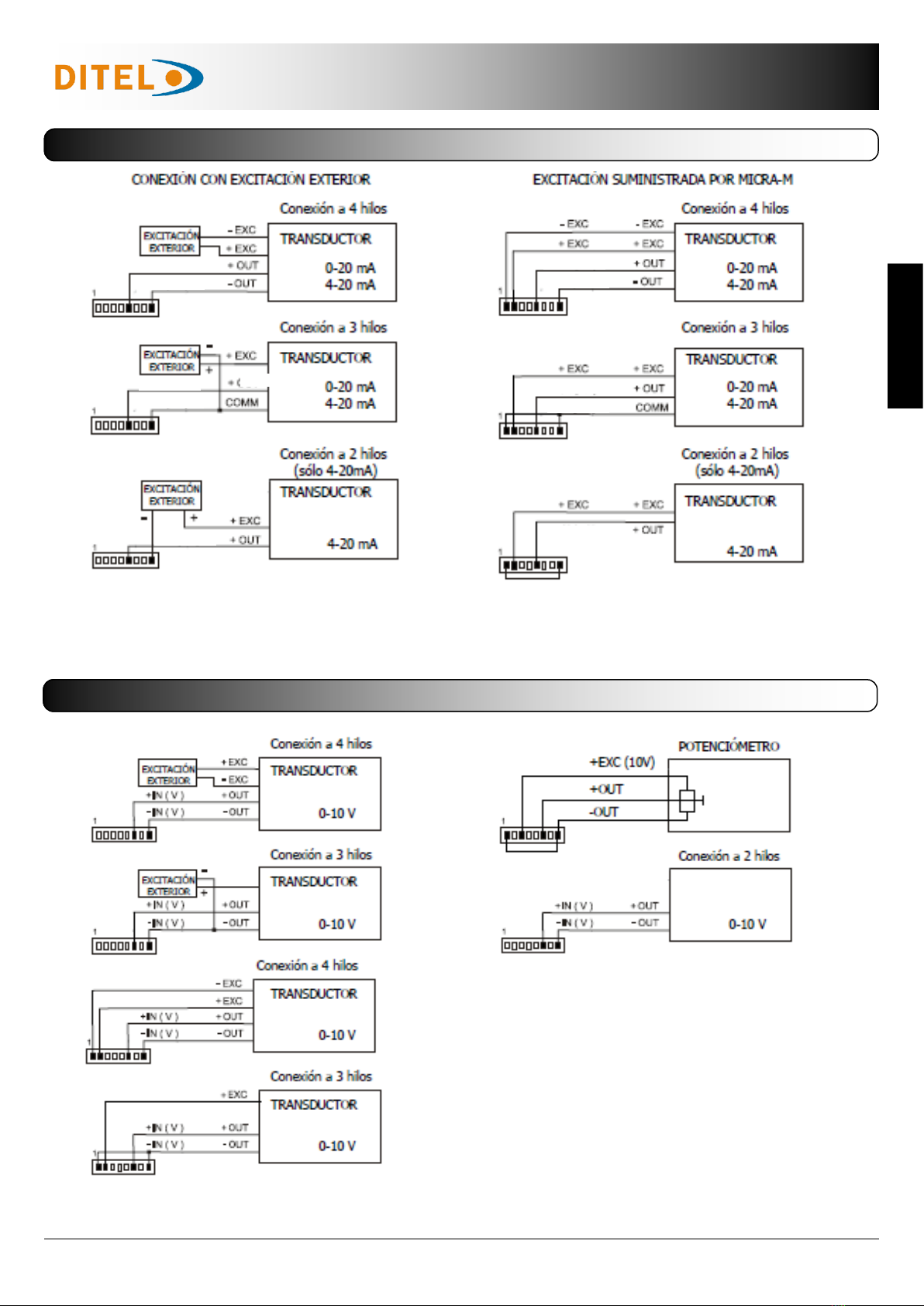

Esquemas conexionado entrada mA.....................................................................11
Esquemas conexionado entrada V........................................................................11
Programación entrada célula de carga..................................................................12
Conexión célula de carga (mV/V) .........................................................................12
Programación entrada termómetro Pt100 .............................................................13
Conexión entrada Pt100 ......................................................................................13
Programación entrada termopar...........................................................................14
Conexionado entrada termopar............................................................................14
Programación del display.....................................................................................15
Escalado.............................................................................................................15
Programación de la escala..............................................................................16/17
Funciones por teclado ........................................................................................18
Funciones por conector .......................................................................................19
Diagrama de funciones lógicas.............................................................................19
Tabla de funciones programables.........................................................................20
Programación de las funciones lógicas..................................................................20
Bloqueo de la programación por software.............................................................21
Diagrama del menú de seguridad....................................................................21/22

MICRA-M
KOSMOS SERIE www.ditel.es 3
INDICE
ESPAÑOL
Opciones de salida ..............................................................................................23
Salida setpoints...................................................................................................24
Instalación setpoints ...........................................................................................25
Conexionado setpoints ........................................................................................25
Especificaciones técnicas setpoints.......................................................................26
Diagrama menú setpoints....................................................................................26
Acceso directo a los valores de setpoint................................................................26
Salida RS2 / RS4.................................................................................................27
Diagrama menú RS .............................................................................................27
Protocolo ASCII ..................................................................................................28
Protocolo ISO1745....................................................................................28/29/30
Salida analógica..................................................................................................31
Especificaciones técnicas salida analógica.............................................................32
Diagrama menú salida analógica .........................................................................32
Especificaciones técnicas Micra-M........................................................................33

MICRA-M
KOSMOS SERIE www.ditel.es 4
INFORMACIÓN GENERAL
El modelo MICRA-M de la SERIE KOSMOS es un indicador digital multifunción que permite al usuario la
configuración de la etapa de entrada para ser utilizado según se programe como:
- ENTRADA PROCESO (V, mA)
- ENTRADA CÉLULA DE CARGA (mV)
- ENTRADA SONDA Pt100
- ENTRADA TERMOPAR (J, K, T, N)
El instrumento básico es un conjunto compuesto por la placa base, el display tricolor programable y la fuente
de alimentación.
Las funciones del instrumento básico comprenden la visualización de la variable de entrada, así como hold a
distancia, lectura y memorización de valores máximo y mínimo (pico/ valle), función tara y reset, además de
numerosas funciones lógicas programables.
Los instrumentos modelo MICRA-M pueden además incorporar las siguientes opciones de salida:
COMUNICACIÓN
RS2 Serie RS232C
RS4 Serie RS485
ETH Ethernet (Permite el accesso al web server interno para la visualización a distancia de variables del proceso)
CONTROL
NMA Analógica 4-20mA
NMV Analógica 0-10V
2RE 2 Relés SPDT 8A
4RE 4 Relés SPST 5A
4OP 4 Salidas NPN
4OPP 4 Salidas PNP
Todas las salidas están optoaisladas respecto de la señal de entrada y de la alimentación general.
Introducción al modelo Micra M
Este manual no constituye un contrato o compromiso por parte de Diseños y Tecnología, S.A.
Toda la información contenida en este documento está sujeta a cambios sin previo aviso.
MANUAL VÁLIDO PARA INSTRUMENTOS CON VERSIÓN M2.00 SOFT O SUPERIOR
Consideraciones generales de seguridad
Identificación de simbolos
ATENCIÓN: Posibilidad de choque eléctrico.
Equipo protegido por aislamiento doble o aislamiento reforzado
Todas las indicaciones e instrucciones de instalación y manipulación que aparecen en este manual deben tenerse en
cuenta para garantizar la seguridad personal y prevenir daños sobre este equipo o sobre los equipos que puedan
conectarse a ellos.
La seguridad de cualquier sistema incorporado a estos equipos es responsabilidad del montador del sistema.
Si los equipos son utilizados de manera diferente a la prevista por el fabricante en este manual, la protección
proporcionada por los mismos puede verse comprometida.
ATENCIÓN: Posibilidad de peligro.
Leer completamente las instrucciones relacionadas cuando aparezca este símbolo con el fin de conocer la
naturaleza del peligro potencial y las acciones a tomar para evitarlo.
ESPAÑOL

MICRA-M
KOSMOS SERIE www.ditel.es 5
Este aparato electrónico se engloba dentro del ámbito de aplicación de la Directiva 2002/96/CE y
como tal, está debidamente marcado con el símbolo que hace referencia a la recogida selectiva de
aparatos eléctricos que indica que al final de su vida útil, usted como usuario, no puede deshacerse
de él como un residuo urbano normal.
Para proteger el medio ambiente y de acuerdo con la legislación europea sobre residuos eléctricos y
electrónicos de aparatos puestos en el mercado con posterioridad al 13.08.2005, el usuario puede
devolverlo, sin coste alguno, al lugar donde fué adquirido para que de esta forma se proceda a su
tratamiento y reciclado controlados.
Instrucciones para el reciclado
Los instrumentos están garantizados contra cualquier defecto de fabricación o fallo de materiales por un
periodo de 5 AÑOS desde la fecha de su adquisición.
En caso de observar algún defecto o avería en la utilización normal del instrumento durante el periodo
de garantía, diríjase al distribuidor donde fue comprado quien le dará instrucciones oportunas.
Esta garantía no podrá ser aplicada en caso de uso indebido, conexionado o manipulación erróneos por
parte del comprador.
El alcance de esta garantía se limita a la reparación del aparato declinando el fabricante cualquier otra
responsabilidad que pudiera reclamársele por incidencias o daños producidos a causa del mal
funcionamiento del instrumento.
GARANTÍA
MANTENIMIENTO
Para garantizar la precisión del instrumento, es aconsejable verificar el cumplimiento de la misma de acuerdo con
las especificaciones técnicas presentes en este manual, realizando calibraciones en periodos de tiempo regulares
que se fijarán de acuerdo a los criterios de utilización de cada aplicación.
La calibración o ajuste del instrumento deberá realizarse por un Laboratorio Acreditado ó directamente por el
Fabricante.
La reparación del equipo deberá ser llevada a cabo únicamente por el fabricante o por personal autorizado por el
mismo.
Para la limpieza del frontal del equipo bastará únicamente con frontarlo con un paño empapado en agua jabonosa
neutra. NO UTILIZAR DISOLVENTES!.
ESPAÑOL

MICRA-M
KOSMOS SERIE www.ditel.es 6
Contenido del embalaje
• Quick start del instrumento.
• El instrumento de medida digital MICRA-M.
• Accesorios para montaje en panel (junta de estanqueidad y pinzas de sujeción).
• Accesorios de conexionado (conectores enchufables y teclas de accionamiento).
• Etiqueta de conexionado incorporada a la caja del instrumento MICRA-M.
• 4 Conjuntos de etiquetas con unidades de ingeniería.
Instrucciones de programación
El instrumento dispone de un software que a través de su teclado permite acceder a unos menús de programación
independientes para configurar la entrada, el display y las funciones lógicas. Si se instalan opciones adicionales (las
salidas de comunicaciones, la salida analógica y la salida de relés), una vez reconocidas por el instrumento, activan
su propio software de programación.
La programación puede también realizarse a través de un PC mediante el software gratuito en nuestra web
www.ditel.es siempre que el instrumento tenga instalada una opción de comunicación, RS2, RS4 ó ETH.
Bloqueo de programación (Pág. 21).
El bloqueo de la programación se realiza enteramente por software pudiendo bloquearse en su totalidad o por
módulos de parámetros.
El instrumento se suministra con la programación desbloqueada, dando acceso a todos los niveles de
programación.
Anotar y guardar el código de seguridad.
Cómo empezar

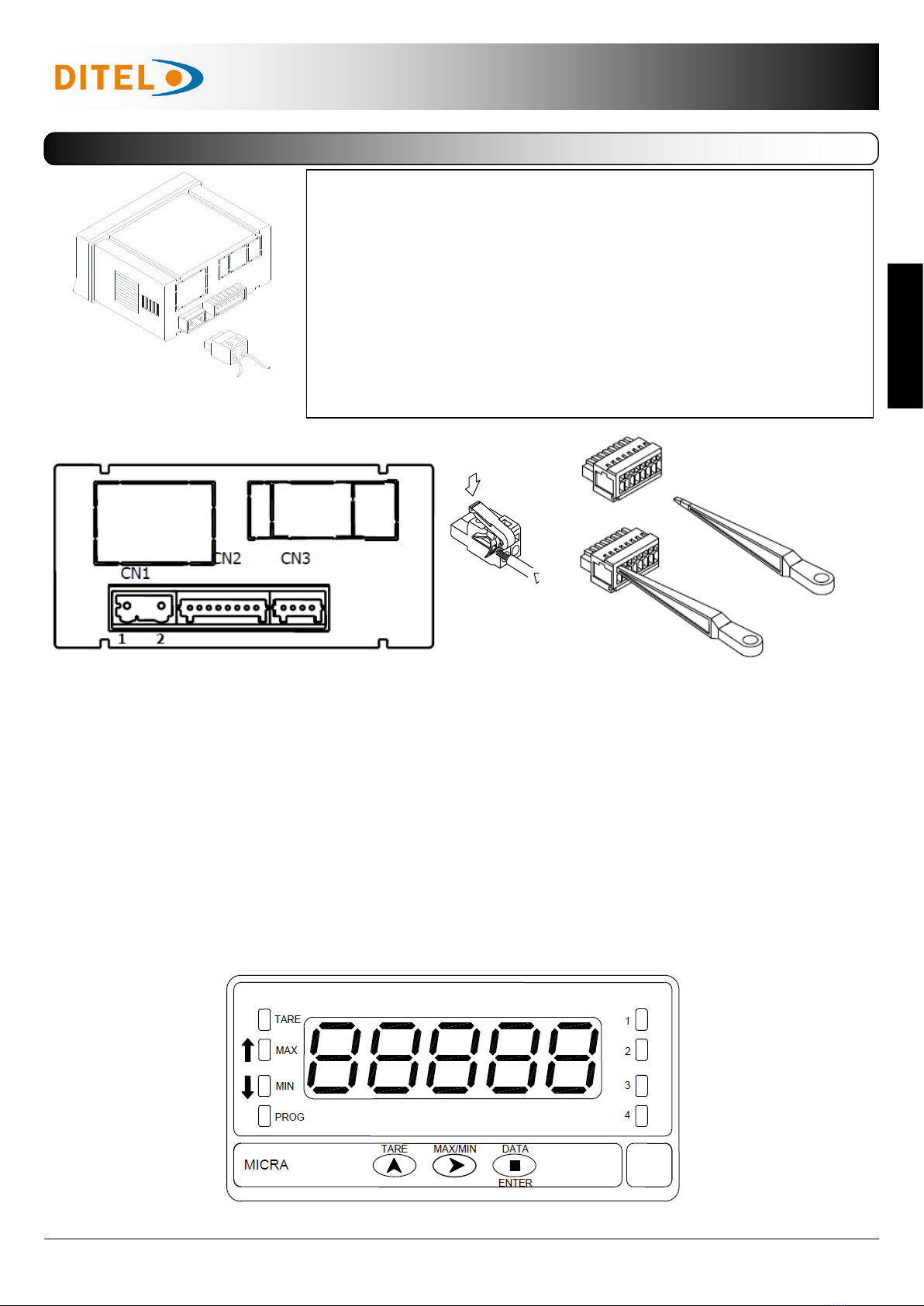

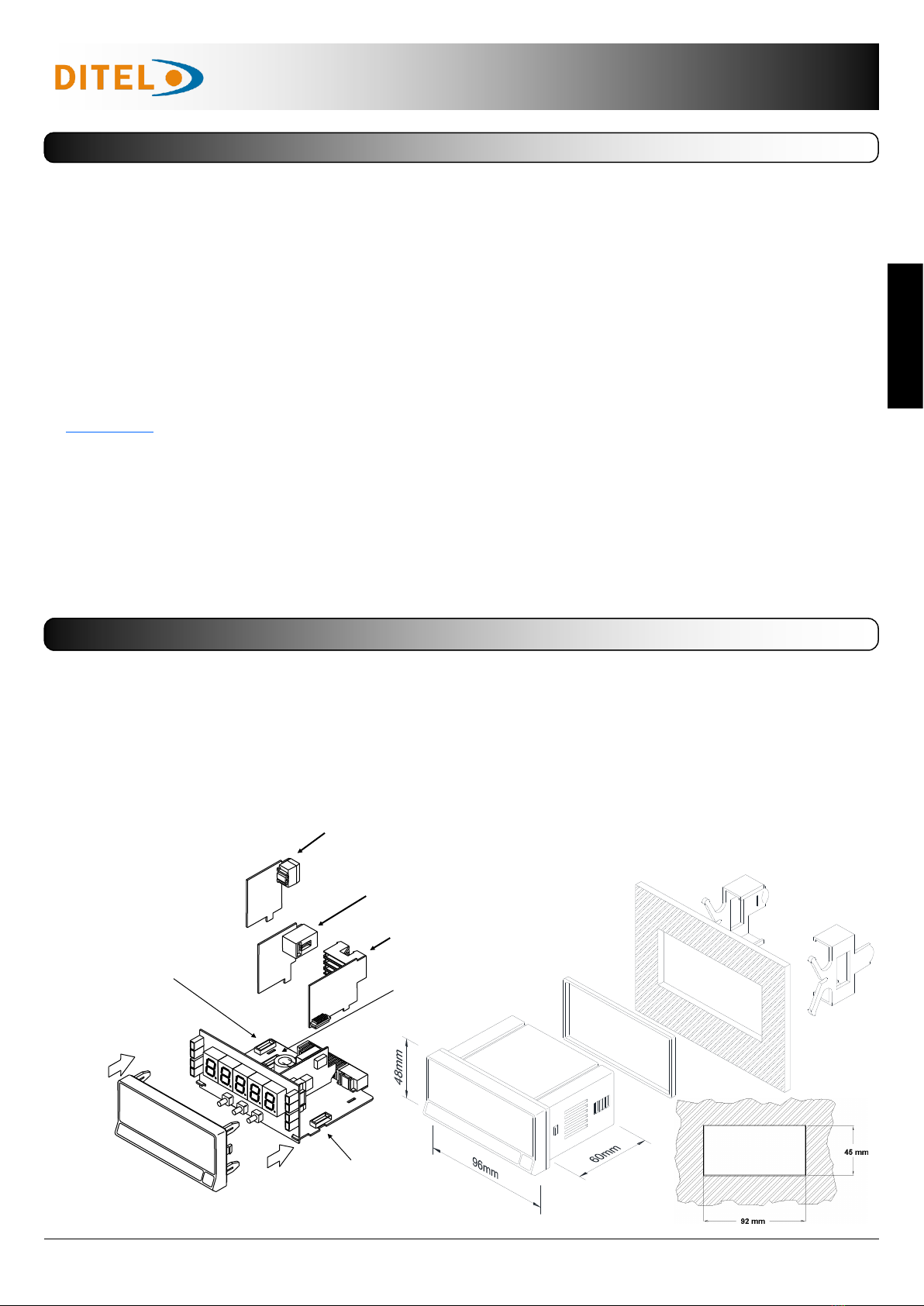

DIMENSIONES y MONTAJE
OPCIÓN
SALIDA
ANALÓGICA
(NMA/ NMV)
OPCIÓN SALIDA
RS232C/ RS485/ETHERNET
OPCIÓN SALIDA
RELÉS/ OPTOS
M1
CONECTOR
SALIDA
RELÉS
M3
CONECTOR OPCIÓN
SALIDA ANALÓGICA
M2
CONECTOR
SALIDA RS
ESPAÑOL
En la figura se muestra la colocación de las distintas opciones de salida.
Las opciones 2RE, 4RE, 4OP y 4OPP son alternativas y sólo puede alojarse una de ellas en el conector M1.
Las opciones RS2, RS4 y ETH también son alternativas y sólo puede montarse una de ellas en el conector M2
La opción NMA ó NMV también son alternativas, y sólo puede montarse una de ellas en el conector M3.
Pueden estar presentes y operar de forma simultánea hasta 3 opciones de salida:
- 4-20mA ó 0-10V (sólo una)
- RS232C, RS485 ó Ethernet (sólo una)
- 2 RELES, 4 RELES ó 4 OPTOS (sólo una).

MICRA-M
KOSMOS SERIE www.ditel.es 7
Como entrar en modo programación
Primero, conectar el instrumento a la alimentación correspondiente según modelo, automáticamente, se realizará un test
de display y se visualizará la versión de software, luego el instrumento se situará en el modo de trabajo. Segundo, presio-
nar la tecla para entrar en el modo de programación, en el display aparecerá la indicación "-Pro-".

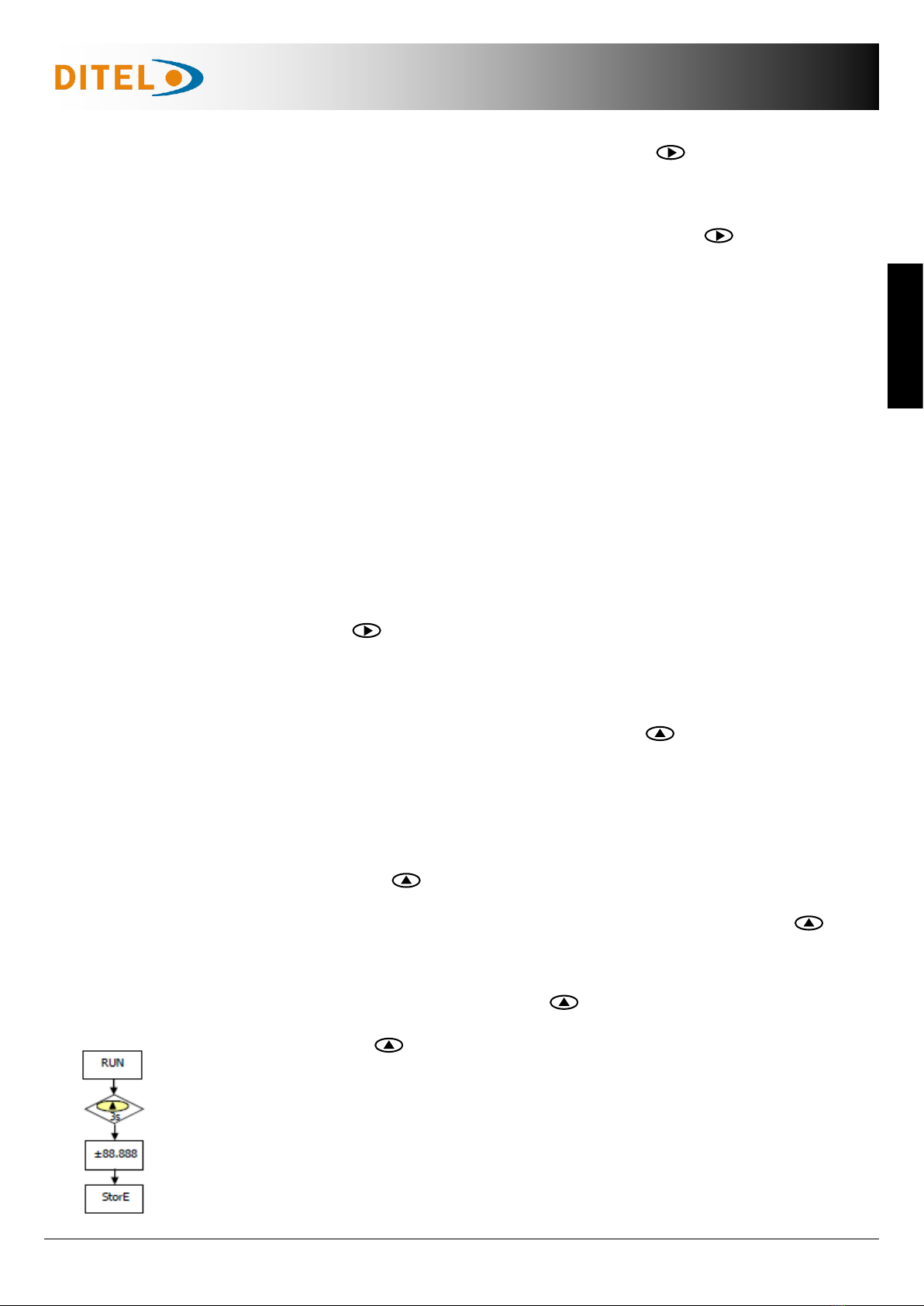

Cómo guardar los parámetros de programación
Si queremos guardar los cambios que hemos realizado en la programación, debemos completar la programación de todos
los parámetros contenidos en la rutina en que nos hallemos. En el último paso de la rutina, al presionar la tecla ,
aparecerá “StorE” durante unos segundos, mientras se guardan todos los datos en memoria.
Luego el instrumento volverá a estar en el modo de trabajo.

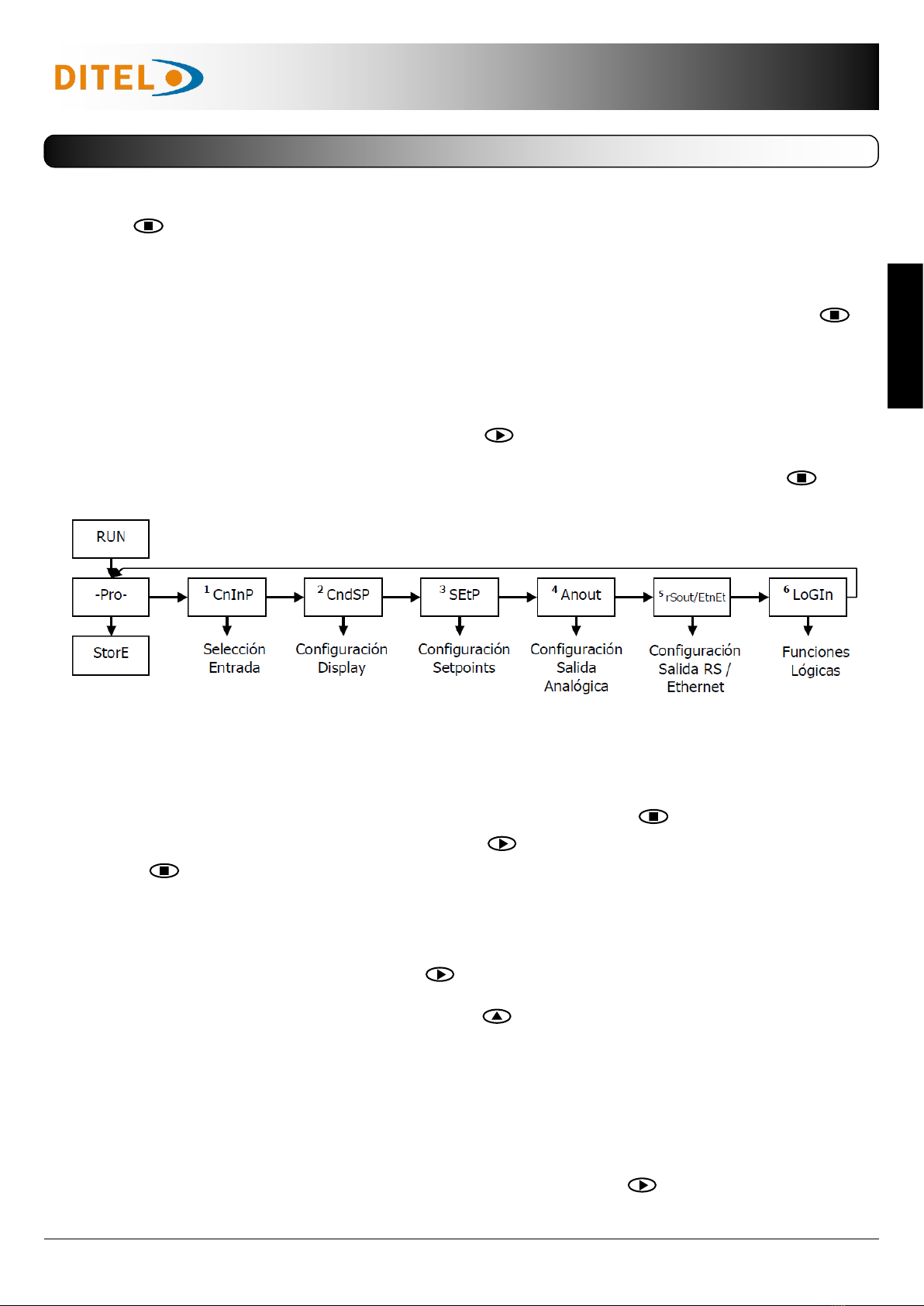

Cómo está organizada la rutina de programación
El software de programación esta formado por una serie de menús y submenús organizados jerárquicamente. En la figura
adjunta, a partir de la indicación "-Pro-", pulsar repetidamente para acceder a los menús de programación. Los mó-
dulos 3, 4 y 5 sólo aparecerán si está instalada la opción de setpoints, salida analógica, RS ó Ethernet, respectivamente.
Seleccionando un menú, el acceso a los diferentes submenús de programación se realiza mediante la tecla .
Acceder a los datos de programación
Gracias a su estructura en árbol, las rutinas de programación permiten acceder al cambio de un parámetro sin necesidad de
recorrer la lista completa.
Avanzar en la programación
El avance a través de las rutinas de programación se realiza por pulsaciones de la tecla .
En general, las operaciones a realizar en cada paso serán pulsar un cierto número de veces para seleccionar una op-
ción y pulsar para validar el cambio y avanzar a la siguiente fase de programa.
Los valores numéricos se programan dígito a dígito como se explica en el párrafo siguiente
Programar valores numéricos
Cuando el parámetro consiste en un valor numérico, el display pondrá en intermitencia el primero de los dígitos a programar.
El método para introducir un valor es el siguiente:
Seleccionar dígito: Pulsando sucesivamente la tecla nos desplazamos de izquierda a derecha por todos los dígitos
del display.
Cambiar el valor de un dígito: Pulsar repetidamente la tecla para incrementar el valor del dígito en intermitencia
hasta que tome el valor deseado.
El signo menos se programa según el tipo de variable. Una variable que representa el valor de una entrada podrá tomar un
valor en el rango -19999 a 99999, sin tener en cuenta el punto decimal. Al variar el primer dígito, este mostrará los valores
de (0) a (9), y a continuación (-1), (-), y vuelve al valor numérico de 0 a 9.
Una variable que representa un valor de display podrá tomar un valor en el rango -19999 a 39999, sin tener en cuenta tam-
poco el punto decimal. En este caso, el primer dígito muestra 0, 1, -1, 2, 3 ó -.
ESPAÑOL
Seleccionar una opción de una lista
Cuando el parámetro consiste en una opción a escoger de entre una lista, la tecla nos permitirá desplazarse a
través de la lista de parámetros hasta que aparezca la opción deseada.

MICRA-M
KOSMOS SERIE www.ditel.es 8
ALIMENTACIÓN Y CONECTORES
ATENCIÓN: Si no se respetan estas instrucciones, la protección contra
sobre tensiones no está garantizada.
Para garantizar la compatibilidad electromagnética deberán tenerse en cuenta
las siguientes recomendaciones:
- Los cables de alimentación deberán estar separados de los cables de señal
y nunca se instalarán en la misma conducción.
- Los cables de señal deben de ser blindados y conectar el blindaje a tierra
- La sección de los cables debe de ser ≥0.25 mm2
INSTALACIÓN
Para cumplir los requisitos de la norma EN61010-1, en equipos permanente-
mente conectados a la red, es obligatoria la instalación de un magnetotérmico
o disyuntor en las proximidades del equipo que sea fácilmente accesible para el
operador y que este marcado como dispositivo de protección.
CONEXIONADO y RANGO ALIMENTACIÓN
MICRA-M
85 V – 265 V AC 50/ 60 Hz ó 100 – 300 V DC
MICRA-M6
22 – 53 V AC 50/ 60 Hz ó 10,5 - 70 V DC
Borne 1: Línea
Borne 2: Neutro
NOTA: Cuando la alimentación es DC
(contínua) es indistinta la polaridad en el
conector CN1
ESPAÑOL
CONECTORES
CN1 Para efectuar las conexiones, pelar el cable dejando
entre 7 y 10 mm al aire e introducirlo en el terminal ade-
cuado presionando la tecla para abrir la pinza interior se-
gún se indica en las figuras.
Los terminales de las regletas admiten cables de sección
comprendida entre 0.08 mm² y 2.5 mm² (AWG 26 ÷ 14).
CN2 y CN3 Para efectuar las conexiones, pelar el cable
dejando entre 5 y 6 mm al aire e introducirlo en el termi-
nal adecuado presionando la tecla para abrir la pinza inte-
rior según se indica en las figuras.
Los terminales de las regletas admiten cables de sección
comprendida entre 0.08 mm² y 0.5 mm² (AWG 28 ÷ 20).
Vista frontal instrumento

MICRA-M
KOSMOS SERIE www.ditel.es 9
ESPAÑOL
A continuación, se enumeran los diferentes pasos a seguir para programar correctamente cada tipo de función.
La lectura y aplicación de ciertos apartados son obligatorios (O), recomendables (R) u opcionales (op).
Como indicador de Proceso:
1. Programación de la entrada, Pág. 10 (O).
2. Conexión de la entrada, Págs. 10/11 (O).
3. Programación del display, Pág. 15 (O).
4. Incorporar funciones programables, Pág .18/19 (R).
5. Instalar y programar una/s opción/es. Pág 23 (op)
6. Bloquear la programación, Pág. 21 (R).
Como indicador de célula de carga:
1. Programación de la entrada, Pág. 12 (O).
2. Conexión de la entrada, Pág. 12 (O).
3. Programación del display, Pág. 15 (O).
4. Incorporar funciones programables, Pág. 18/19 (R).
5. Instalar y programar una/s opción/es Pág 23 (op).
6. Bloquear la programación, Pág. 21 (R).
Como termómetro Pt100:
1. Programación de la entrada, Pág. 13 (O).
2. Conexión de la entrada, Pág. 13 (O).
3. Incorporar funciones programables Pág. 18/19 (R).
4. Instalar y programar una/s opción/es Pág 23 (op).
5. Bloquear la programación, Pág. 21 (R).
Como termómetro termopar:
1. Programación de la entrada, Pág. 14 (O).
2. Conexión de la entrada, Pág. 14 (O).
3. Incorporar funciones programables Pág. 18/19 (R).
4. Instalar y programar una/s opción/es Pág 23 (op).
5. Bloquear la programación, Pág. 21 (R).

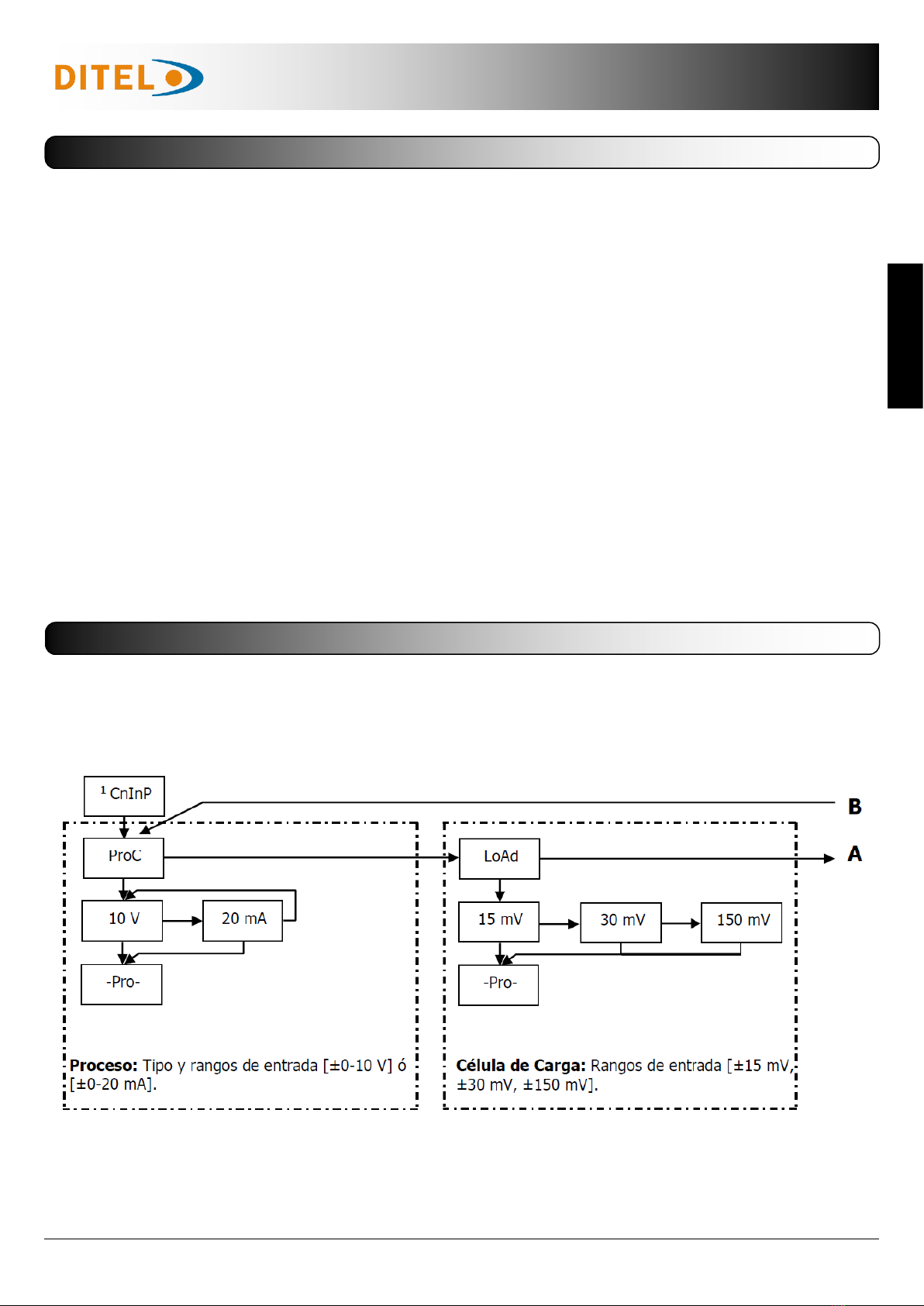

La figura adjunta muestra el menú de configuración de entrada. Dispone de cuatro submenús, cada uno de ellos
señalados por líneas de trazos en el manual, correspondientes a la programación de los diferentes tipos de entrada:
proceso, célula de carga, termómetro Pt100 y termómetro termopar. Los datos solicitados en cada caso se indican a
continuación.
PROGRAMACIÓN ENTRADA
Guía de programación

MICRA-M
KOSMOS SERIE www.ditel.es 10
Programación ENTRADA PROCESO
ESPAÑOL
Como indicador de proceso esta destinado a la medida de todo tipo de variables de proceso con indicación directa
en unidades de ingeniería.
El parámetro a configurar como indicador de proceso es el tipo de entrada, en voltios con un rango de -10 V a 10
V o en miliamperios en un rango de -20 mA a 20 mA.
Consultar las recomendaciones de conexionado en la Pág. 11
Vista posterior del instrumento
CN2
PIN 1 = -EXC [salida excitación (-)]
PIN 2 +EXC [Salida excitación +24V (+)]
PIN 3 = +EXC [Salida excitación +5V ó 10V (+)]
PIN 4 = N/C [no conectar]
PIN 5 = +IN [entrada mA (+)]
PIN 6 = +IN [entrada V(+)]
PIN 7 = N/C [no conectar]
PIN 8 = -IN [entrada V (-), mA(-)]
Conexión transductor (V, mA)

MICRA-M
KOSMOS SERIE www.ditel.es 11
ESPAÑOL
ESQUEMAS CONEXIONADO ENTRADA mA (±0-20 mA/ 4-20 mA)
Si la excitación que debe suministrar el MICRA-M al
transmisor ha de ser 10 ó 5 V conectar el hilo + EXC
en el PIN3 en lugar del PIN2
ESQUEMAS CONEXIONADO ENTRADA V (±0-10 V)
Si la excitación que debe suministrar el MICRA-M al
transmisor ha de ser 10 ó 5 V conectar el hilo + EXC
en el PIN3 en lugar del PIN2
- IN (mA)
- IN (mA)
- IN (mA) - IN (mA)
- IN (mA)
- IN (mA)
+ IN (mA)
- IN (mA)
+ IN (mA)
+ IN (mA)
- IN (mA)

MICRA-M
KOSMOS SERIE www.ditel.es 12
Programación entrada célula de carga
ESPAÑOL
Consulte la documentación del fabricante de sus células, sobre todo las especificaciones de sensibilidad y la ten-
sión de excitación requerida para su alimentación.
Como indicador para célula de carga su función será la medida de cargas (peso, presión, torsión...) ejercidas so-
bre un dispositivo conectado a diversos transductores tipo puente como células de carga, que proporcionen unos
niveles de señal de hasta ±150 mV.
Las dos tensiones de excitación disponibles por el instrumento son 10 V y 5 V. La selección se efectúa mediante
la configuración del puente interno de excitación (ver Fig.). De esta forma, pueden conectarse hasta 2 células en
paralelo con excitación de 10 V y hasta 4 células en paralelo con excitación a 5 V, todas ellas sin necesidad de
fuente de alimentación exterior (ver conexión Pág. 17).
Ejemplo:
Supongamos 2 células con sensibilidad 2 mV/V a las que se aplica una excitación de 10 V; cada una dará
una señal a plena carga de 20 mV, siendo el total 20 mV al estar conectadas en paralelo. Si en el mismo
caso la excitación fuese 5 V, la máxima señal de entrada sería de 10 mV.
La configuración por software requiere como único parámetro necesario el rango de entrada, que deberá ajustar-
se a la máxima señal de entrada prevista. Hay tres rangos: ±15 mV, ±30 mV y ±150 mV
Ejemplo:
Un proceso de pesaje genera, con la carga máxima una señal de entrada de 12mV. Con estos datos, el mejor
rango de entrada a seleccionar sería el de "15 mV".
5 V Exc. Puente colocado
10 V Exc. Puente anulado
Selección tensión excitación 10 V ó 5 V
Conexión célula de carga (mV/ V)
Consultar las recomendaciones de conexionado en la Pág. 12
Vista posterior del instrumento
CN2
PIN 1 = -EXC [salida excitación (-)]
PIN 2 +EXC [no conectar]
PIN 3 = +EXC [Salida Excitación +5V ó 10 V (+)]
PIN 4 = N/C [no conectar]
PIN 5 = N/C [no conectar]
PIN 6 = N/C [no conectar]
PIN 7 = +mV [entrada mV (+)]
PIN 8 = -mV [entrada mV (-)]
CONECTOR ENTRADA DE SEÑAL

MICRA-M
KOSMOS SERIE www.ditel.es 13

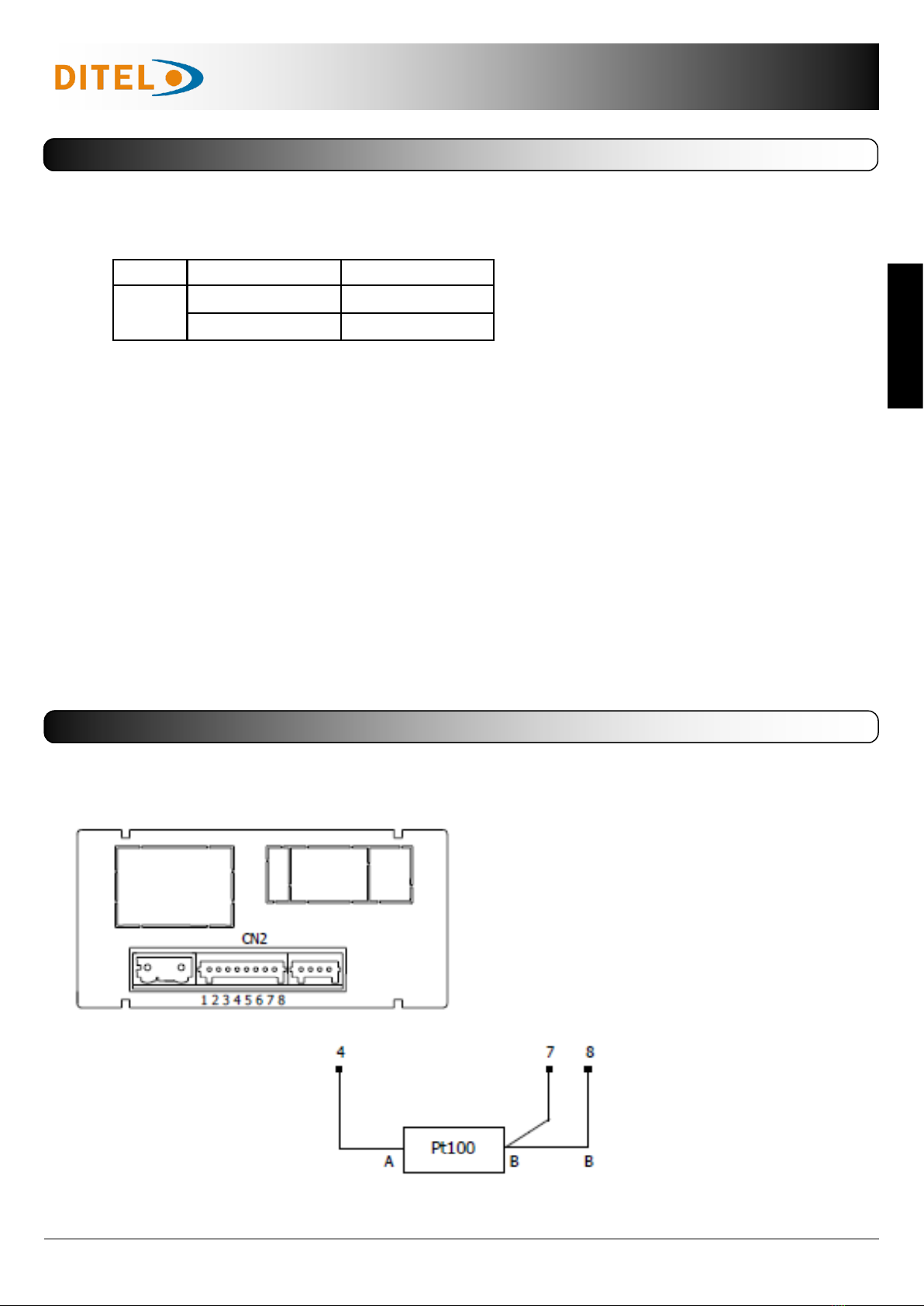

Programación entrada termómetro Pt100
ESPAÑOL
Entrada Rango (res. 0.1 º) Rango (res. 1º)
Pt100 -200.0 a +800.0 ºC -200 a +800 ºC
-328.0 a +1472.0 ºF -328 a +1472 ºF
Cuando se configura el instrumento como termómetro para sonda Pt100 a tres hilos, los rangos de temperatura y
resolución disponibles son:
La programación permite seleccionar la unidad de temperatura (Celsius o Fahrenheit), la resolución (grados o déci-
mas de grados) y un offset de display. Normalmente no será necesario programar ningún valor de offset, excepto
en el caso que exista una diferencia conocida entre la temperatura captada por la sonda y la temperatura real. Es-
ta diferencia puede corregirse introduciendo un desplazamiento en puntos de display de -19.9 a +99.9.
Siempre que se haya programado un valor de offset el LED TARE se iluminará.
Ejemplo:
Un proceso de control de temperatura, tiene situada la sonda Pt100 en un parte del proceso donde hay 10
grados menos de temperatura que en el punto donde se desea efectuar el control. Introduciendo un desplaza-
miento de display de 10 puntos, con una resolución de 1 grado, la lectura quedaría corregida.
Los parámetros a configurar como termómetro Pt100 son:
d) Escala en grados Celsius "ºC" ó Fahrenheit "ºF".
e) Resolución en décimas de grado "0,1º" ó en grados "1º".
f) Offset. El instrumento sale de fábrica con offset=0
Introduciendo estos parámetros de configuración de la entrada Pt100, la linealización y la escala del display se ajus-
tan automáticamente.
Conexión de la entrada Pt100
Vista posterior del instrumento CONECTOR ENTRADA DE SEÑAL
CN2
PIN 1 =No conectar
PIN 2 =No conectar
PIN 3 =No conectar
PIN 4 =Pt100 A
PIN 5 =No conectar
PIN 6 =No conectar
PIN 7 = Pt100 B
PIN 8 =Pt100 B

MICRA-M
KOSMOS SERIE www.ditel.es 14
Programación entrada termopar
ESPAÑOL
Cuando se configura el instrumento como termómetro termopar los rangos de temperatura y resolución disponi-
bles son:
Conexión de la entrada termopares (J, K, T, N)
Vista posterior del instrumento CONECTOR ENTRADA DE SEÑAL
CN2
PIN 1 = No conectar
PIN 2 = No conectar
PIN 3 = No conectar
PIN 4 = No conectar
PIN 6 = No conectar
PIN 7 = +Termopar
PIN 8 = -Termopar
Entrada Rango (res. 0,1 º) Rango (res. 1º)
Termopar J
-150,0 a +1100,0 ºC -150 a +1100 ºC
-238,0 a +2012,0 ºF -238 a +2012 ºF
Termopar K
-150,0 a +1200,0 ºC -150 a +1200 ºC
-238,0 a +2192,0 ºF -238 a +2192 ºF
Termopar T
-200,0 a +400,0 ºC -200 a +400 ºC
-328,0 a +752,0 ºF -328 a +752 ºF
Termopar N -150,0 a +1300,0 ºC -150 a +1300 ºC
-238,0 a +2372,0 ºF -238 a +2372 ºF
La programación permite seleccionar el tipo de termopar, la unidad de temperatura (Celsius o Fahrenheit), la resolu-
ción (grados o décimas de grados) y un offset de display. Normalmente no será necesario programar ningún valor de
offset, excepto en el caso que exista una diferencia conocida entre la temperatura captada por la sonda y la tempe-
ratura real. Esta diferencia puede corregirse introduciendo un desplazamiento en puntos de display de -19.9 a +99.9.
Siempre que se haya programado un valor de offset el LED TARE se iluminará.
Ejemplo:
Un proceso de control de temperatura, tiene situado la sonda termopar en un parte del proceso donde hay 5
grados más de temperatura que en el punto donde se desea efectuar el control. Introduciendo un desplaza-
miento de display de -5 puntos, con una resolución de 1 grado, la lectura quedaría corregida.
Los parámetros a configurar como termómetro termopar son:
g) Tipo de entrada termopar [J, K, T, N].
h) Escala en grados Celsius "ºC" ó Fahrenheit "ºF".
i) Resolución en décimas de grado "0.1º" ó en grados "1º".
J) Offset. El instrumento sale de fábrica con offset=0
Introduciendo estos parámetros de configuración del termopar, la linealización y la escala del display se ajustan
automáticamente.
Termopar tipo J, K, T, N

MICRA-M
KOSMOS SERIE www.ditel.es 15
PROGRAMACIÓN DEL DISPLAY
ESPAÑOL
Pulsando ENTER más
de 3s se entra en la
linealización por
tramos (ver pag. 16)
Nota: La selección del color en las alarmas se
efectúa en el menú de setpoints (Pág. 26)
ESCALA
Sólo es necesario escalar el instrumento cuando está configurado como indicador de proceso o célula de carga.
Escalar consiste en asignar un valor de display a cada valor de la señal de entrada.
En procesos lineales esto se consigue programando dos
coordenadas (entrada1, display1) y (entrada2, display2), entre
las cuales se establece una relación lineal donde a cada valor
de la señal de entrada le corresponde un valor de display.
La relación puede ser directa o inversa. Para tener mayor preci-
sión en la medida, los puntos 1 y 2 deberían situarse aproxima-
damente en los dos extremos del proceso.
En procesos no lineales es posible programar hasta 11 puntos entrada-display. Cada dos puntos están unidos
por un tramo recto, y el conjunto es una curva que representa la relación entre valor de entrada y valor de display.
Se obtiene mayor precisión en la medida cuanto mayor es el
número de puntos programados y cuanto más próximos estén
entre sí.
Los valores de entrada deben programarse en orden
siempre creciente o siempre decreciente, evitando asig-
nar dos valores de display diferentes a dos valores de
entrada iguales.
Los valores de display pueden introducirse en cualquier orden
e incluso asignar valores iguales a diferentes entradas.
Por debajo del primer punto programado, se sigue la relación establecida entre los dos primeros puntos de la
escala. Por encima del último punto programado se sigue la relación establecida entre los dos últimos puntos
de la escala.

MICRA-M
KOSMOS SERIE www.ditel.es 16
ESPAÑOL
PROGRAMACIÓN DE LA ESCALA
Hay dos métodos para programar la escala, el método SCAL y el método tEACH. En el diagrama se ha desarro-
llado el menú SCAL como ejemplo, siendo exactamente igual que el menú tEACH.
Método SCAL
Los valores de entrada y de display se programan de forma manual. Este método es adecuado cuando se conoce el valor de la
señal que entrega el transductor en cada punto del proceso.
Método tEACH
Los valores de entrada se introducen directamente de la señal presente en el conector de entrada en el momento de programar
cada punto. Los valores de display se programan de forma manual.
Este método es adecuado cuando es posible llevar el proceso a las condiciones de cada uno de los puntos a programar.
Programación de los puntos de linealización
Los dos primeros puntos entrada-display son accesibles por pulsaciones de la tecla . Para entrar en la programación del
resto de puntos, mantener la tecla durante aproximadamente 3s desde el valor de display del punto 2. A partir de aquí el
avance se realiza por pulsaciones de . Cuando se haya programado un número de puntos suficiente para definir el proce-
so, pulsar durante 3s a partir de la programación del último valor de DSP n, para salir de la rutina de programación de la
escala. El resto de puntos, hasta 11, que no han sido programados se omite del cálculo de display.
Rango programable
-19999 à 99999
Puntos de display
-19999 à 39999
Punto decimal programable
0 0 . 0 0 . 00 0 . 000 0 . 0000
Accesible desde el menú SCAL o tEACH, a continuación del primer punto de display. Una vez accedamos al mismo, comenzará a
parpadear en su posición actual y mediante la tecla se podrá desplazar a una nueva posición.
Afectará además de a los puntos de display, al valor de los setpoints y al valor de los puntos de escalado de la salida analógica,
en caso de que la opción correspondiente esté instalada.

MICRA-M
KOSMOS SERIE www.ditel.es 17
ESPAÑOL
Filtro P
0 a 9
Filtro de media ponderada. El valor será modificado mediante la tecla . Este parámetro fijará en
orden inverso la frecuencia de corte del filtro paso baja, estando el filtro desactivado para el valor 0.
No está disponible cuando el instrumento esté configurado para medir temperatura.
Redondeo
01 05 10
Tomará cada uno de los valores a pulsación consecutiva de la tecla . Con 01 no habrá
redondeo, 05 redondeará el valor del display a 0 ó 5, y con 10 redondeará a 0 ó 10.
Al igual que la variable anterior, No está disponible cuando el instrumento esté confi-
gurado para medir temperatura.
Brillo
HI Lo
Selección nivel de brillo del display.
Hi: brillo elevado
Lo: brillo normal
Es posible tanto para el modo RUN como para PRO, seleccionar el color de display entre
verde, rojo o ámbar.
Eco
on o
Permite escoger un funcionamiento con un ahorro de hasta un 45 % de energía*
on: al cabo de un tiempo programable sin pulsar ninguna tecla, el display se apaga quedando
sólo el punto decimal de la derecha en intermitente; todas las funciones permanecen activas.
Pulsando cualquier tecla se activa nuevamente el display.
oFF: desactiva la función
El tiempo de espera para apagar el display es configurable de 1 a 99 minutos.
(*Medido a 230 V AC alimentación, display 100.00, color ámbar y sin opciones.)
Input Error YES: Si la entrada no supera el valor mínimo aparece en display "- - - - -".
No: Sin indicación.
(para más información ver especificaciones en pág. 33)
Modo Tara Mediante la tecla seleccionamos el modo en que el instrumento tratará el proceso de
tarar. Siempre que se acceda a este menú, el valor de tara almacenado en la memoria del
instrumento se hará cero, y como siempre que el instrumento esté en este estado, el led
TARE aparecerá apagado. Una vez seleccionado el modo de funcionamiento, salimos al modo
“RUN”, desde el que se efectuará el proceso de tarar.
TArE 1 En el modo tArE1 el instrumento a una pulsación de la tecla , almacena el valor mostra-
do en el display en ese momento siempre que no se encuentre en sobre-escala, el Led TARE
se iluminará, y a partir de ese momento el valor mostrado es el valor neto, es decir, el medido
menos el valor almacenado en la tara. Si teniendo el instrumento una tara, se vuelve a produ-
cir una pulsación simple de la misma tecla, el valor mostrado en ese momento se añadirá a la
tara previamente almacenada, siendo pues la suma de ambas la tara resultante. Si la pulsa-
ción de esta tecla, es continuada durante 3 s., el instrumento hará cero el valor de la tara, y el
led TARE se dejará de iluminar, indicando el valor BRUTO
TArE 2 En este modo, la tecla no tiene efecto. El valor de tara ahora lo introducimos manual-
mente, siendo sin embargo el funcionamiento del instrumento como en el modo anterior.
Al menú de edición se accederá desde el modo “RUN”, con la pulsación de la tecla
durante 3s., siguiendo el diagrama.
TArE 3 En este, se editará una variable a la que llamaremos valor neto, accediendo ahora también
desde “RUN”, tras la pulsación durante 3s. de y siguiendo a su vez, el diagrama adjun-
to. La acción de tarar, como en el primer caso, no tendrá efecto hasta que se produzca la
pulsación de la tecla , estando el instrumento en modo “RUN”, activándose así el LED
TARE. El valor almacenado en tara ahora es la diferencia entre el valor medido por el instru-
mento cuando se produjo la acción de tarar y el valor neto. Siendo igual que siempre el valor
mostrado la diferencia entre el valor medido y el valor de tara. Será necesario entrar en el
menú de programación y pasar por “CndSP” > “ModtA” para que la tara sea reseteada.
Ejemplo:
Un proceso utiliza el líquido contenido en un bidón del que se conoce según las especificaciones del fabricante el
peso bruto, 100 Kg, y 75 Kg. neto. Se utiliza en el proceso de pesaje una célula de carga conectada a un instru-
mento Micra M y se necesita conocer el peso del líquido neto en cada instante del proceso. Seleccionando este
modo de tara, se introduciría el valor Neto mediante edición, según diagrama adjunto. Cuando el instrumento esté
midiendo el peso del bidón, ahora totalmente lleno de líquido, que sería 100 Kg, se tara el instrumento, pasando
ahora a indicar 75 Kg., indicando la cantidad de líquido que va quedando durante el vaciado del mismo

MICRA-M
KOSMOS SERIE www.ditel.es 18
Se produce tras la pulsación simple de la tecla . Desde el modo normal de lectura, una pulsación muestra el
valor máximo leído por el instrumento desde que se le suministro alimentación por última vez, si no se ha hecho
después un RESET MAX/MIN, a su vez iluminará el led MAX. Una segunda pulsación muestra el valor mínimo en las
mismas condiciones que el anterior, con la consiguiente indicación de mínimo con el led MIN. Una tercera
pulsación lleva al instrumento otra vez al modo normal de lectura.
Función RESET MAX/MIN
La pulsación continuada durante 3 segundos de la tecla , mientras el instrumento muestra el valor de pico
(MÁX), producirá un reset del mismo. Resetea el valor de mínimo si la misma acción se efectúa mientras muestra
el valle (MÍN).
Función ENTER3s (BLOQUEO PROGRAMACIÓN)
Si en modo RUN se mantiene la tecla ENTER pulsada durante 3 segundos, el instrumento mostrará la indicación
CodE, y a continuación 0000, permitiendo que el usuario introduzca el código de seguridad. Si el código
introducido es erróneo, el instrumento volverá a modo RUN, si es correcto, entrará en el menú de seguridad.
Función ENTER
Una pulsación de la tecla llevará al instrumento al modo -Prog-
ESPAÑOL
FUNCIONES POR TECLADO
Mediante el teclado se pueden controlar diversas funciones que tendrán distintas acciones dependiendo del modo de
funcionamiento del instrumento:
En modo -RUN-:
Función TARA y Función RESET TARA
Quedaron explicadas en el apartado anterior.
Función MAX/MIN
En modo -Prog-:

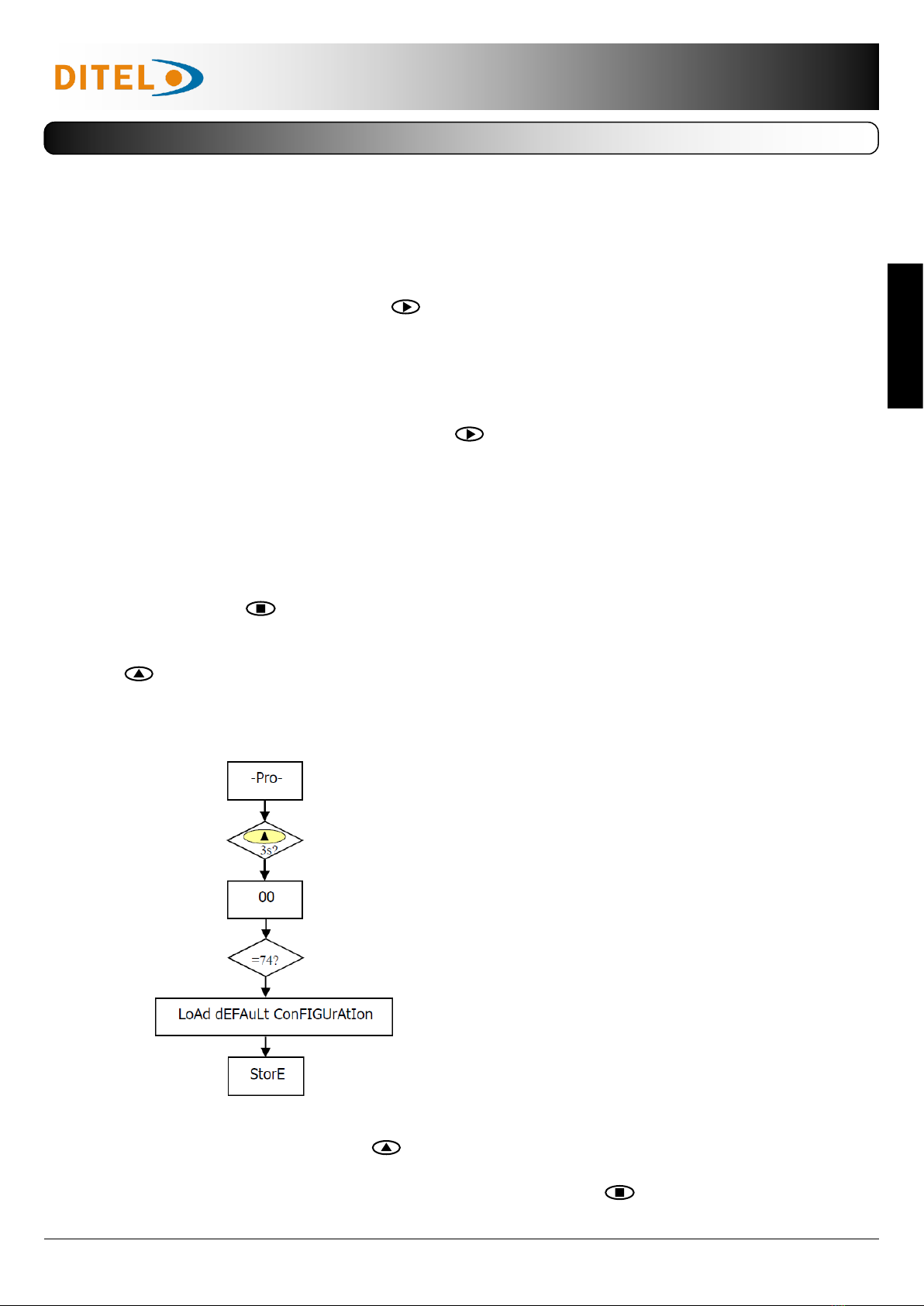

TECLA 3s (RECUPERACIÓN PROGRAMACIÓN DE FÁBRICA)
Permite la entrada de un código de acceso al reset de los parámetros de configuración, dicho código es el 74. Al in-
troducirlo el instrumento muestra la leyenda LoAdIng dEFAuLt ConFIGurAtIon, a continuación StorE, lo que significa
que han quedado almacenados en la memoria no volátil del mismo.
Configuración de fábrica
ENTRADA: Proceso 0 - 10V
DISPLAY
Entrada 1: +00.000 Display 1: +00.000
Entrada 2: +10.000 Display 2: +10.000
Filtro P: 0
Redondeo: 01
Modo Tara: 1
Brillo: Alto
COLORES DISPLAY Modo Run: Verde, Modo Prog.:
Naranja
SETPOINTS
Setpoint 1: +01.000, Setpoint 2: +02.000
Setpoint 3: +03.000, Setpoint 4: +04.000
Comparado con: Neto
Modo: HI
Dly: 00.0
Color Alarma: No Cambio
CONFIGURACIÓN SALIDA ANALÓGICA
Display HI: +10.000
Display LO: +00.000
FUNCIONES LÓGICAS
PIN 2=función 1, PIN 3=función 2 y PIN 4=función 6
ACCESO DIRECTO SETPOINTS – TECLA
Ahora, en caso de tener instalada alguna de las opciones 2RE, 4RE, 4OP, 4OPP, el instrumento pasa al acceso
directo a la programación del valor de los setpoints, pasando mediante la tecla secuencialmente por cada uno de
los valores de los setpoints disponibles según la opción instalada.

MICRA-M
KOSMOS SERIE www.ditel.es 19
FUNCIONES POR CONECTOR
ESPAÑOL
El conector CN3 consta de 3 entradas optoacopladas que se activan mediante contactos o niveles lógicos provenientes
de una electrónica externa. Por lo tanto, se pueden añadir tres funciones más, a las ya existentes por teclado.
Cada función esta asociada a un pin (PIN 2, PIN 3 y PIN 4) que se activa aplicando un nivel bajo, en cada uno, respecto
al PIN 1 o COMÚN. La asociación se realiza mediante la programación de un número del 0 al 12 correspondiente a una
de las funciones listadas en la siguiente tabla.
Configuración de fábrica
La programación de las funciones del conector CN3 sale de fábrica con las mismas funciones TARA, RESET TARA reali-
zables por teclado y además incorpora la función HOLD.
Cuando se efectúa un HOLD, el valor de display permanece congelado mientras el pin correspondiente este activado. El
estado de HOLD, no afecta al funcionamiento interno del instrumento ni a las salidas de setpoint y analógica.
CN3 : CONFIGURACIÓN DE FÁBRICA Esquema funciones lógicas
PIN (INPUT) Función Número
PIN 1 COMÚN
PIN 2 (INP-1) TARA Función nº 1
PIN 3 (INP-2) RESET TARA Función nº 2
PIN 4 (INP-3) HOLD Función nº 6
La electrónica exterior que se aplique a las entradas
del conector CN3 debe ser capaz de soportar un po-
tencial de 40 V/ 20 mA en todos los pins respecto al
COMÚN. Para garantizar la compatibilidad electro-
magnética deberán tenerse en cuenta las recomen-
daciones de conexionado de la Pág. 8
Diagrama de las funciones lógicas

MICRA-M
KOSMOS SERIE www.ditel.es 20
TABLA DE FUNCIONES PROGRAMABLES
ESPAÑOL
• Nº: Número para seleccionar la función por software.
• Función: Nombre de la función.
• Descripción: Actuación de la función y características.
• Activación por:
Pulsación: La función se activa aplicando un flanco negativo en el pin correspondiente respecto al común.
Pulsación mantenida: La función estará activa mientras el pin correspondiente se mantenga a nivel bajo.
Nº Función Descripción Activación por
0Desactivado Ninguna Ninguna
1TARA *Añade el valor del display a la memoria de tara y pone el display a cero Pulsación
2RESET TARA *Añade la memoria de tara al valor de display y borra la memoria de tara Pulsación
3RESET LISTA Realiza un reset de pico o valle según selección Pulsación
4VER LISTA Muestra según selección el valor de pico (MÁX.), valle (MÍN.), tara (TARE),
o bruto (GROSS) Pulsación mantenida
5PRINT LISTA Envía a la impresora según selección el valor MAX, MÍN, TARA, SET1, SET2,
SET3 o SET4 Pulsación
6HOLD Congela el display mientras todas las salidas permanecen activas Pulsación mantenida
7BRILLO Cambia el brillo del display a Hi o Low Pulsación mantenida
8COLOR DISPLAY Cambia el color del display (verde, rojo, ámbar) Pulsación mantenida
9PROG SETP /TARA
Programación de Setpoints o TARA según lista de selección (TARA, SET1, SET2,
SET3 y SET4). En este modo la entrada hace también la función de la tecla
ENTER.
Pulsación
10 Falsos Setpoints Simula que el instrumento tiene una opción de cuatro setpoints instalada Pulsación Mantenida
11 Repetición teclado (Input 1= ENTER, Input 2= SHIFT, Input 3= UP). Pulsación Mantenida
12 RESERVADO
* Sólo con modo TARE 1 y TARE 3
PROGRAMACIÓN DE LAS FUNCIONES LÓGICAS
0 a 12
Una vez accedido al menú de configuración de las funciones lógicas, el usuario puede
seleccionar mediante la tecla una función de entre las de la tabla.
Ejemplo: MICRA-M con valor NETO de 1234.5
Mensaje en Hexadecimal enviado por la salida RS4 del MICRA-M al activar la función lógica 5
La cadena de caracteres es: ”#”, ”01”, 0x0D, “NET: +1234.5”, 0x0D
El MICRA-M debe programarse para trabajar con protocolo ASCII. (Ver Pág. 28)
Ejemplo ticket sin fecha
utilizando impresora de panel.
#01
NET: +1234.5
