Erklärung der Symbole Dometic CK150
6
Bitte lesen Sie diese Anleitung vor Einbau und Inbetriebnahme sorg-
fältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer
Weitergabe des Produktes an den Nutzer weiter.
Inhalt
1 Erklärung der Symbole . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
2 Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
3 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
4 Bestimmungsgemäßer Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
5 Technische Beschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
6 Dunstabzugshaube montieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 10
7 Dunstabzugshaube verwenden . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
8 Reinigung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
9 Entsorgung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
10 Gewährleistung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13
11 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14
1 Erklärung der Symbole
!
!
A
WARNUNG!
Sicherheitshinweis: Nichtbeachtung kann zu Tod oder schwerer
Verletzung führen.
VORSICHT!
Sicherheitshinweis: Nichtbeachtung kann zu Verletzungen
führen.
ACHTUNG!
Nichtbeachtung kann zu Materialschäden führen und die
Funktion des Produktes beeinträchtigen.

DE
Dometic CK150 Sicherheitshinweise
7
I
➤Handlung: Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die
erforderlichen Handlungen werden Schritt für Schritt beschrieben.
✓Dieses Symbol beschreibt das Ergebnis einer Handlung.
Abb. 15, Seite 3: Diese Angabe weist Sie auf ein Element in einer Abbil-
dung hin, in diesem Beispiel auf „Position 5 in Abbildung 1 auf Seite 3“.
2 Sicherheitshinweise
Beachten Sie die vom Fahrzeughersteller und vom Kfz-Handwerk vor-
geschriebenen Sicherheitshinweise und Auflagen!
Der Hersteller übernimmt in folgenden Fällen keine Haftung für Schäden:
Montage- oder Anschlussfehler
Beschädigungen am Produkt durch mechanische Einflüsse und Über-
spannungen
Veränderungen am Produkt ohne ausdrückliche Genehmigung vom
Hersteller
Verwendung für andere als die in der Anleitung beschriebenen Zwecke
Beachten Sie folgende grundsätzliche Sicherheitsmaßnahmen beim Ge-
brauch von elektrischen Geräten zum Schutz vor:
elektrischem Schlag
Brandgefahr
Verletzungen
2.1 Umgang mit dem Gerät
!WARNUNG!
Die Montage und Reparaturen der Dunstabzugshaube dürfen
nur von Fachkräften durchgeführt werden, die mit den verbun-
denen Gefahren bzw. den einschlägigen Vorschriften vertraut
sind.
Durch unsachgemäße Reparaturen können erhebliche Gefah-
ren entstehen. Wenden Sie sich im Reparaturfall an den Ser-
vice-Stützpunkt in Ihrem Land (Adressen auf der Rückseite).
HINWEIS
Ergänzende Informationen zur Bedienung des Produktes.

DE
Sicherheitshinweise Dometic CK150
8
Personen (einschließlich Kinder), die aufgrund ihrer physi-
schen, sensorischen oder geistigen Fähigkeiten oder ihrer
Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das
Produkt sicher zu benutzen, sollten dieses Produkt nicht ohne
Aufsicht oder Anweisung durch eine verantwortliche Person
nutzen.
Montagearbeiten und elektrische Verkabelung müssen von
qualifizierten Fachhandwerkern unter Einhaltung aller gültigen
Vorschriften und Normen durchgeführt werden.
Achten Sie beim Schneiden oder Bohren in Wand oder Decke
darauf, dass keine elektrischen Leitungen oder nicht sichtbare
Geräte beschädigt werden.
Um das Brandrisiko zu reduzieren, dürfen nur Rohre der Klasse
UL94-HB oder höher verwendet werden.
Der Abstand zwischen Gaskocherflamme und Dunstabzugs-
haube muss mindestens 50 cm betragen.
!VORSICHT!
Die Dunstabzugshaube muss so sicher installiert werden, dass
diese nicht herabfallen kann.
Betreiben Sie die Dunstabzugshaube nur, wenn das Gehäuse
und die Leitungen unbeschädigt sind.
Achten Sie darauf, dass brennbare Gegenstände nicht im Be-
reich des Luftaustritts gelagert bzw. montiert sind. Der Abstand
muss mindestens 50 cm betragen.
Greifen Sie nicht in den Lüftungsauslass und führen Sie keine
Fremdgegenstande in das Gerät ein.

DE
Dometic CK150 Lieferumfang
9
3Lieferumfang
4 Bestimmungsgemäßer Gebrauch
Die Dunstabzugshaube CK150 (Art.-Nr. 9107300000) ist für den Einbau in
Wohnwagen, Wohnmobilen und Booten vorgesehen.
Pos. in
Abb. 1,
Seite 3
Menge Beschreibung

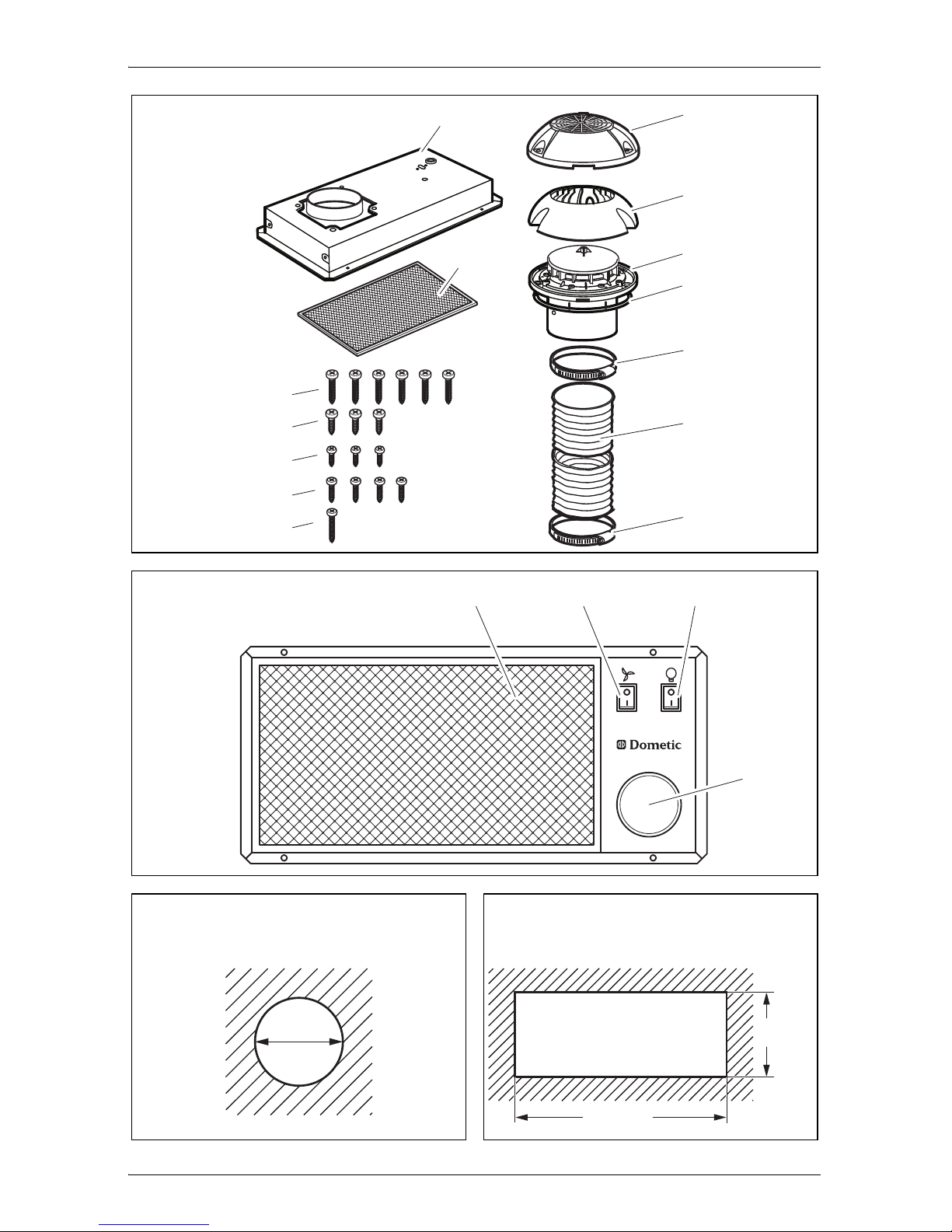

1 1 Dunstabzugshaube
2 1 Abdeckkappe
3 1 Dachhaube
4 1 Lüfter
5 1 Gummidichtung
6 1 Schlauchschelle
7 1 Rohrleitung
8 1 Schlauchschelle
91Filter
10 6 Schrauben 4,2 x 25
11 3 Schrauben 4,2 x 13
12 3 Schrauben 3,5 x 9,5
13 4 Schrauben 3,5 x 13
14 1 Schraube 3,5 x 25

DE
Technische Beschreibung Dometic CK150
10
5 Technische Beschreibung
Die Dunstabzugshaube CK150 entfernt beim Kochen entstehende Gerüche
und Dampf. Das Gerät ist ausgestattet mit einem abnehm- und waschbaren
Filter, einer eingebauten Halogenlampe und einem Lüfter. Er ist über eine
biegsame Rohrleitung mit dem Innenbereich verbunden und kann dank der
witterungsbeständigen Abdeckkappe auf dem Dach des Wohnmobils mon-
tiert werden.
5.1 Bedienelemente
6 Dunstabzugshaube montieren
Hinweise zum Montageort
Die Dunstabzugshaube soll vorzugsweise über der Kochstelle angebracht
und nach Möglichkeit in einen Hängeschrank eingebaut werden. Der Ab-
stand zwischen Gaskocherflamme und Dunstabzugshaube muss mindes-
tens 50 cm betragen.
Der Lüfter soll auf dem Dach auf möglichst ebener Fläche montiert werden.
Bei Anbringen auf schrägem Untergrund muss die Dachhaube so gedreht
werden, dass eine der drei Wasserablauföffnungen in Richtung des Gefälles
gerichtet ist. Ein Neigungswinkel bis zu 20° beeinträchtigt die Leistung des
Lüfters bei stillstehendem Motor nicht.
Pos. in
Abb. 2,
Seite 3
Beschreibung
1 Filter
2 Schalter Lüfter Ein/Aus
3 Schalter Licht Ein/Aus
4 Halogenleuchte

DE
Dometic CK150 Dunstabzugshaube montieren
11

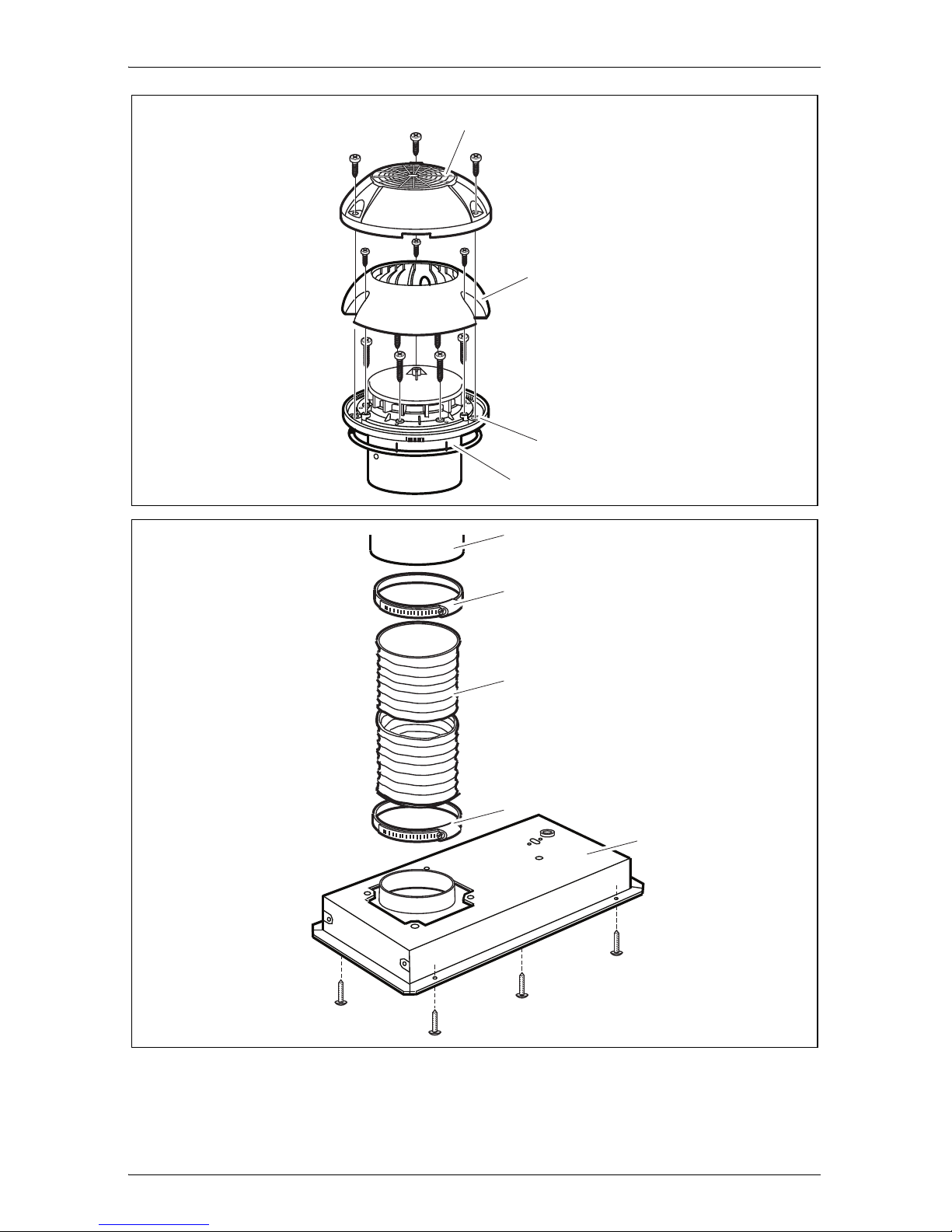

6.1 Lüfter montieren
➤Wählen Sie auf dem Dach einen geeigneten Montageort für den Lüfter.
➤Zeichnen Sie die Lage und Größe der Öffnung von 105 mm Durchmesser
vor (Abb. 3, Seite 3).
➤Bohren Sie vor und schneiden Sie die Öffnung auf dem Dach sorgfältig
mit einer Stichsäge o. ä. aus.
➤Legen Sie den Lüfter auf die Öffnung und markieren Sie die sechs
Schraubenlöcher.
➤Tragen Sie einen dünnen Ring aus einem dauerelastischen Abdichtungs-
material um jedes Loch auf.
➤Setzen Sie die Gummidichtung (Abb. 54, Seite 4) in die Rille auf die
Unterseite des Lüfters ein.
I
➤Befestigen Sie den Lüfter (Abb. 53, Seite 4) mit den sechs mitgeliefer-
ten Schrauben (4,2 x 25).
➤Befestigen Sie die Dachhaube (Abb. 52, Seite 4) mit den drei mitgelie-
ferten Schrauben (3,5 x 9,5).
➤Befestigen Sie die Abdeckkappe (Abb. 51, Seite 4) mit den drei mitge-
lieferten Schrauben (4,2 x 13).
6.2 Dunstabzugshaube montieren
!
➤Wählen Sie im Innenraum einen geeigneten Montageort für die Dunstab-
zugshaube.
➤Zeichnen Sie die Lage und Größe des Ausschnitts von 381 x 142 mm im
Boden des Hängeschrankes vor (Abb. 4, Seite 3).
HINWEIS
Ziehen Sie den Lüfter so fest an, dass die Gummidichtung nahtlos
am Dach anliegt.
WARNUNG!
Bringen Sie die Dunstabzugshaube vorzugsweise über der
Kochstelle an und bauen Sie sie in einen Hängeschrank ein.
Der Abstand zwischen Gaskocherflamme und Dunstabzugs-
haube muss mindestens 50 cm betragen.

DE
Dunstabzugshaube verwenden Dometic CK150
12
➤Bohren Sie vor und schneiden Sie den Ausschnitt sorgfältig mit einer
Stichsäge o. ä. aus.
➤Setzen Sie die Dunstabzugshaube von unten in den Schrank ein und be-
festigen Sie sie mit den vier mitgelieferten Schrauben (3,5 x 13) (Abb. 6,
Seite 4).
➤Befestigen Sie den Schlauch (Abb. 63, Seite 4) an der Dunstabzugs-
haube (Abb. 65, Seite 4) und am Lüfter (Abb. 61, Seite 4) mit den
Schlauchschellen (Abb. 62 und 4, Seite 4).
➤Setzen Sie den Filter (Abb. 21, Seite 3) in die in die Dunstabzugshaube
ein.
6.3 Dunstabzugshaube elektrisch anschließen

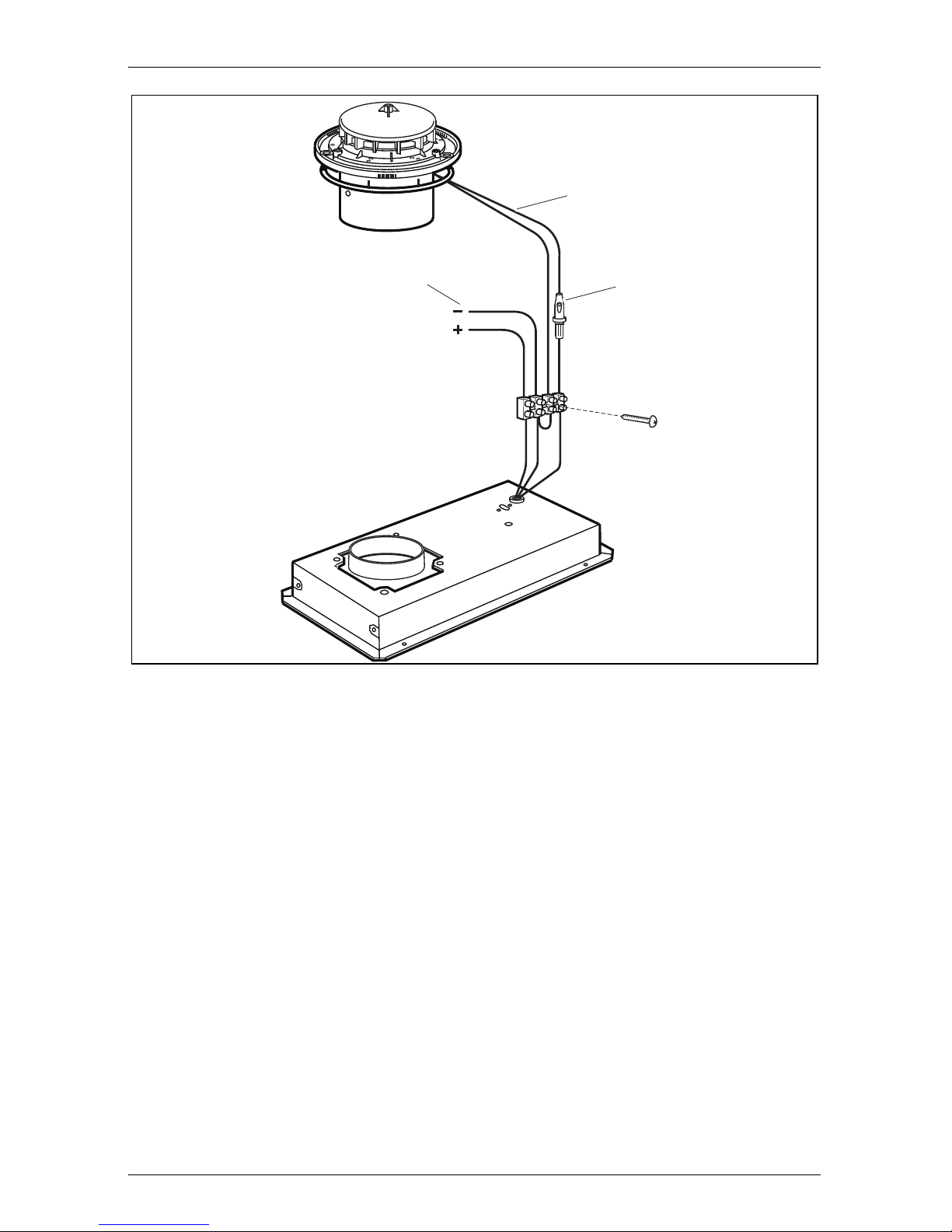

➤Verbinden Sie den Lüfter mit der Batterie, siehe Abb. 7, Seite 5.
Legende
7 Dunstabzugshaube verwenden
Dunstabzugshaube ein- und ausschalten
➤Schalten Sie die Dunstabzugshaube mit dem Schalter „ “ (Abb. 22,
Seite 3) ein und aus.
Licht ein- und ausschalten
➤Schalten Sie das Licht mit dem Schalter „ “ (Abb. 23, Seite 3) ein und
aus.
Pos. in
Abb. 7,
Seite 5
Beschreibung
1 Lüfter
2 Sicherungshalter mit Sicherung T4 A 5x20 mm
3 Batterie
sw schwarz
ws weiß
rt rot

DE
Dometic CK150 Reinigung
13
8 Reinigung
I
A
➤Reinigen Sie das Produkt gelegentlich mit einem feuchten Tuch.
➤Entnehmen Sie den Filter und reinigen Sie den Filter mit warmem Wasser
und synthetischem Reinigungsmittel (z. B. Spülmittel).
9 Entsorgung
➤Geben Sie das Verpackungsmaterial möglichst in den entsprechenden
Recycling-Müll.
MWenn Sie das Produkt endgültig außer Betrieb nehmen, infor-
mieren Sie sich bitte beim nächsten Recyclingcenter oder bei
Ihrem Fachhändler über die zutreffenden Entsorgungsvorschriften.
10 Gewährleistung
Es gilt die gesetzliche Gewährleistungsfrist. Sollte das Produkt defekt sein,
wenden Sie sich bitte an die Niederlassung des Herstellers in Ihrem Land
(Adressen siehe Rückseite der Anleitung) oder an Ihren Fachhändler.
Zur Reparatur- bzw. Gewährleistungsbearbeitung müssen Sie folgende
Unterlagen mitschicken:
eine Kopie der Rechnung mit Kaufdatum,
einen Reklamationsgrund oder eine Fehlerbeschreibung.
HINWEIS
Der Filter der Dunstabzugshaube muss regelmäßig gereinigt wer-
den, da sich dort das Fett sammelt. Wie oft eine Reinigung nötig
ist, hängt davon ab, wie oft gekocht und wie oft die Dunstabzugs-
haube eingeschaltet wird. Reinigen Sie den Filter nicht erst, wenn
die Leistung der Dunstabzugshaube merklich nachlässt.
ACHTUNG!
Keine scharfen oder harten Gegenstände oder Reinigungsmittel
zur Reinigung verwenden, da dies zu einer Beschädigung des
Produktes führen kann.

DE
Technische Daten Dometic CK150
14
11 Technische Daten
Dometic CK150
Artikelnummer: 9107300000
Anschlussspannung: 12 Vg
Kapazität: 115 m3/h
Leistungsaufnahme: 30 W
Abmessungen (BxHxT): 400 x 45 x 165 mm
Gewicht: 1,9 kg
Prüfzeichen:
5

EN
Dometic CK150 Explanation of symbols
15
Please read this instruction manual carefully before installation and
first use, and store it in a safe place. If you pass on the product to
another person, hand over this instruction manual along with it.
Contents
1 Explanation of symbols . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
2 Safety instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
3 Scope of delivery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
4 Intended use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
5 Technical description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
6 Mounting the extractor hood . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
7 Using the extractor hood . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
8 Cleaning. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
9 Disposal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
10 Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22
11 Technical data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
1 Explanation of symbols
!
!
A
WARNING!
Safety instruction: Failure to observe this instruction can cause
fatal or serious injury.
CAUTION!
Safety instruction: Failure to observe this instruction can lead to
injury.
NOTICE!
Failure to observe this instruction can cause material damage and
impair the function of the product.

EN
Safety instructions Dometic CK150
16
I
➤Action: This symbol indicates that action is required on your part. The
required action is described step-by-step.
✓This symbol describes the result of an action.
Fig. 15, page 3: This refers to an element in an illustration. In this case,
item 5 in figure 1 on page 3.
2 Safety instructions
Please observe the prescribed safety instructions and stipulations
from the vehicle manufacturer and service workshops.
The manufacturer accepts no liability for damage in the following cases:
Faulty assembly or connection
Damage to the product resulting from mechanical influences and excess
voltage
Alterations to the product without express permission from the manu-
facturer
Use for purposes other than those described in the operating manual
Note the following basic safety information when using electrical devices to
protect against:
Electric shock
Fire hazards
Injury
2.1 Handling the device
!WARNING!
Installation and repair of the extractor hood may only be carried
out by qualified personnel who are familiar with the risks in-
volved and the relevant regulations.
Inadequate repairs may cause serious hazards. For repair ser-
vice, please contact the service centre in your country (address-
es on the back page).
NOTE
Supplementary information for operating the product.

EN
Dometic CK150 Safety instructions
17
People (including children) whose physical, sensory or mental
capacities or whose lack of experience or knowledge prevent
them from using this product safely should not use it without the
supervision or instruction of a responsible person.
Installation work and electrical wiring must be performed by
skilled technicians in compliance with all applicable regulations
and standards.
When cutting or drilling into walls or ceilings, make sure that no
electrical cables or hidden devices are damaged.
To reduce the risk of fire, use only pipes of the UL94-HB class
or higher.
The distance between the gas hob flame and the extractor hood
must be at least 50 cm.
!CAUTION!
The extractor hood must be installed securely so that it cannot
fall down.
Only operate the extractor hood if you are certain that the hous-
ing and the cables are not damaged.
Make sure no combustible objects are stored or installed near
the air outlet. A distance of at least 50 cm must be maintained.
Do not reach into the air outlet or insert any foreign objects into
the device.

EN
Scope of delivery Dometic CK150
18
3 Scope of delivery
4 Intended use
The extractor hood CK 150 (item no. 9107300000) is designed for installation
in caravans, motorhomes and boats.
5 Technical description
The extractor hood CK 150 removes odours and steam that arises during
cooking. The device is equipped with a removable and washable filter, a built-
in halogen lamp and a fan. It is connected via a flexible pipeline with the in-
terior area and can be mounted on the roof of the motorhome due to its
weather-resistant cover cap.
No. in
fig. 1,
page 3
Quantity Description
1 1 Extractor fan
2 1 Cover cap
3 1 Roof hood
41Fan
5 1 Rubber seal
6 1 Hose clip
7 1 Pipeline
8 1 Hose clip
91Filter
10 6 Bolts, 4.2 x 25
11 3 Bolts, 4.2 x 13
12 3 Bolts, 3.5 x 9.5
13 4 Bolts, 3.5 x 13
14 1 Bolt, 3.5 x 25

EN
Dometic CK150 Mounting the extractor hood
19
5.1 Control elements
6 Mounting the extractor hood
Note on installation location
The extractor hood should preferably be mounted above the cooking zone
and built into a suspended cabinet if possible. The distance between the gas
hob flame and the extractor hood must be at least 50 cm.
The fan should be mounted on the roof on a level surface. When mounted on
a sloping surface, the roof hood must be rotated so that one of the three wa-
ter drainage holes is directed toward the incline. A tilt angle up to 20° will not
affect the performance of the fan when the motor is not running.
6.1 Mounting the fan
➤Select an appropriate installation location for the fan on the roof.
➤Draw the location and size of the opening of 105 mm diameter (fig. 3,
page 3).
➤Pre-drill and cut out the hole on the roof carefully with a keyhole saw or
similar tool.
➤Place the fan on the opening and mark the six screw holes.
➤Apply a thin ring of a permanently elastic sealing material around each
hole.
➤Put the rubber seal (fig. 54, page 4) into the groove on the underside of
the fan.
No. in
fig. 2,
page 3
Description
1 Filter
2 Fan On/Off switch
3 Light On/Off switch
4 Halogen lamp

EN
Mounting the extractor hood Dometic CK150
20
I
➤Attach the fan (fig. 53, page 4) with the six included bolts (4.2 x 25).
➤Attach the roof hood (fig. 52, page 4) with the three included bolts
(3.5 x 9.5).
➤Attach the cover cap (fig. 51, page 4) with the three included bolts
(4.2 x 13).
6.2 Mounting the extractor hood
!
➤Choose a suitable installation location in the interior for the extractor
hood.
➤Draw the location and size of the section of 381 x 142 mm on the bottom
of the suspended cabinet (fig. 4, page 3).
➤Pre-drill and cut out the section carefully with a keyhole saw or similar
tool.
➤Insert the extractor hood from below into the cabinet and secure it with the
four included bolts (3.5 x 13) (fig. 6, page 4).
➤Attach the hose (fig. 63, page 4) to the extractor hood (fig. 65,
page 4) and the fan (fig. 61, page 4) with the hose clips (fig. 62 and
4, page 4).
➤Insert the filter (fig. 21, page 3) into the extractor hood.
NOTE
Pull the fan on tightly enough that the rubber seal is seamlessly in
contact with the roof.
WARNING!
Attach the extractor hood preferably over the cooking zone
and install it in a a suspended cabinet.
The distance between the gas hob flame and the extractor
hood must be at least 50 cm.
