Please read this instruction manual carefully before installation and first
use, and store it in a safe place. If you pass on the product to another
person, hand over this instruction manual along with it.
Contents
1 Explanation of symbols. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
2 Safety instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .5
3 Scope of delivery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .6
4 Intended use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
5 Technical description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
6 Mounting the roof vent. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .7
7 Using the roof vent . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
8 Cleaning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
9 Disposal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
10 Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .8
11 Technical data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
GY20-21-16s.book Seite 4 Freitag, 16. Dezember 2016 3:58 15

EN
GY20, GY21 Explanation of symbols
5
1 Explanation of symbols
!
!
A
I
2 Safety instructions
Pleaseobserve the prescribedsafety instructionsand stipulations fromthe
vehicle manufacturer and service workshops.
The manufacturer accepts no liability for damage in the following cases:
•Faulty assembly or connection
•Damage to the product resulting from mechanical influences and excess voltage
•Alterations to the product without express permission from the manufacturer
•Use for purposes other than those described in the operating manual
Note the following basic safety information when using electrical devices to protect
against:
•Electric shock
•Fire hazards
•Injury
WARNING!
Safety instruction: Failure to observe this instruction can cause fatal or
serious injury.
CAUTION!
Safety instruction: Failure to observe this instruction can lead to injury.
NOTICE!
Failure to observe this instruction can cause material damage and impair
the function of the product.
NOTE
Supplementary information for operating the product.
GY20-21-16s.book Seite 5 Freitag, 16. Dezember 2016 3:58 15

EN
Scope of delivery GY20, GY21
6
2.1 Handling the device
!WARNING!
•Installation and repair of the roof vent may only be carried out by qual-
ified personnel who are familiar with the risks involved and the relevant
regulations.
•Inadequate repairs may cause serious hazards. For repair service,
please contact the service centre in your country (addresses on the
back page).
•People (including children) whose physical, sensory or mental capac-
ities or whose lack of experience or knowledge prevent them from
using this product safely should not use it without the supervision or
instruction of a responsible person.
•When cutting or drilling into walls or ceilings, make sure that no elec-
trical cables or hidden devices are damaged.
•The distance between the gas hob flame and the roof vent must be at
least 50 cm.
•Never flambé food under the roof vent.
•The roof vent must always be open when used in a caravan.
!CAUTION!
•The roof vent must be installed securely so that it cannot fall down.
•Only operate the roof vent if you are certain that the housing and the
cables are not damaged.
•Make sure no combustible objects are stored or installed near the air
outlet. A distance of at least 50 cm must be maintained.
•Do not reach into the air outlet or insert any foreign objects into the
device.
3Scopeofdelivery
•Roof vent
•Installation and operating manual
GY20-21-16s.book Seite 6 Freitag, 16. Dezember 2016 3:58 15

EN
GY20, GY21 Intended use
7
4 Intended use
The roof vents GY20 (item no. 9107300319) and GY21 (item no. 9107300005) are
designed for installation in caravans, motorhomes and boats.
5 Technical description
The GY20 and GY21 roof vents are for ventilating the interiors of caravans, motor-
homes and boats. They can also be used in toilets, kitchens, above gas and paraffin
lamps and in shower rooms. The cover cap is weatherproof and has a flyscreen.
6 Mounting the roof vent
Note on installation location
•The vent should be mounted on the roof on a level surface. When mounted on a
sloping surface, the roof hood must be rotated so that one of the three water
drainage holes is directed toward the incline. A tilt angle up to 20° will not affect
the performance of the vent when the motor is not running. The vent must be
installed freely accessible to the wind, regardless of the wind direction – this

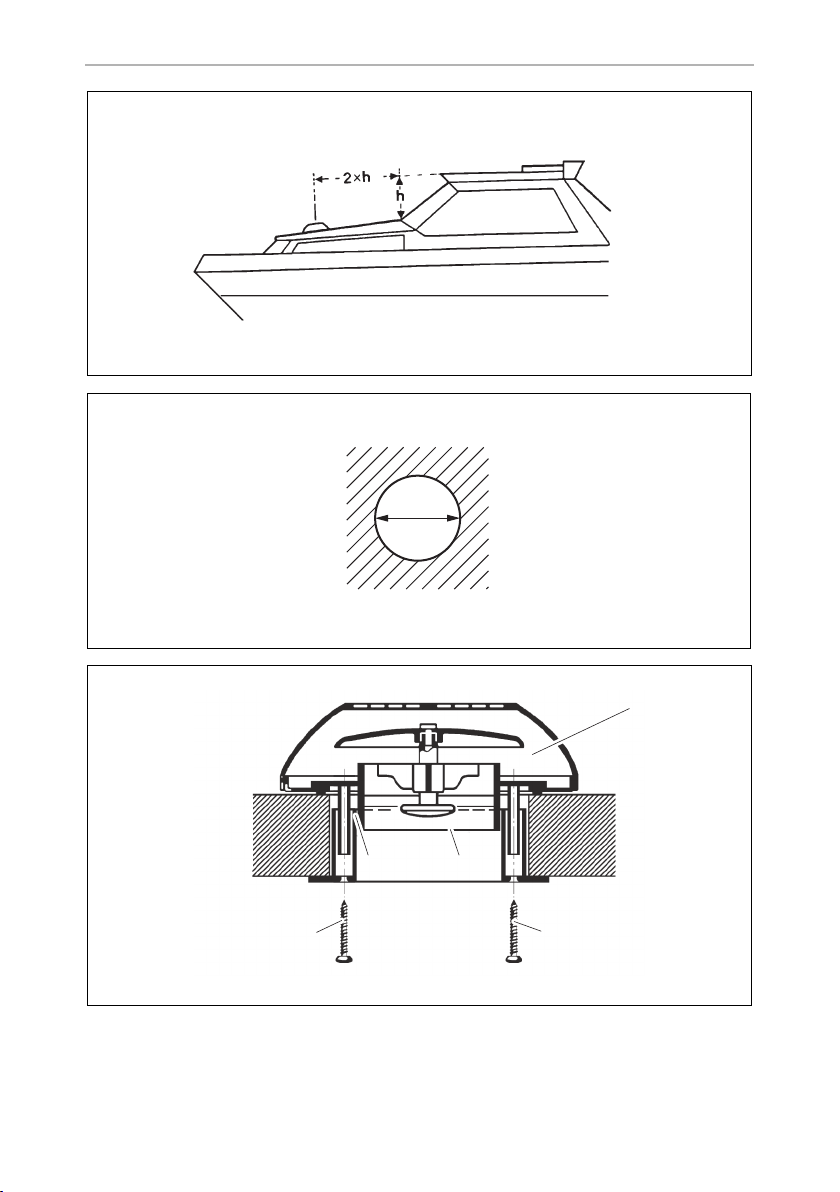

means not positioned next to towering obstacles (fig. 1, page 3).
•The vent is designed for a roof 25 – 45 mm thick. If the roof is thinner, parts of the
vent can be shortened (fig. 3A/B,page3).
•The vent removes air from the interior. Make sure there is an adequate air supply!
The air intake opening must be at least 60 cm2.
Mounting the vent
➤Select an appropriate installation location for the vent on the roof.
➤Draw the location and size of the opening of 130 mm diameter (fig. 2, page 3).
➤Pre-drill and cut out the hole on the roof carefully with a keyhole saw or similar
tool.
➤Place the vent (fig. 31, page 3) on the opening and mark the two screw holes.
➤Attach the vent (fig. 31, page 3) with the two screws (fig. 32, page 3).
GY20-21-16s.book Seite 7 Freitag, 16. Dezember 2016 3:58 15

EN
Using the roof vent GY20, GY21
8
7 Using the roof vent
A
Opening and closing the roof vent
➤Turn the cover cap anti-clockwise to close the vent.
8Cleaning
A
➤Occasionally clean the product with a damp cloth.
9Disposal
➤Place the packaging material in the appropriate recycling waste bins wherever
possible.
MIf you wish to finally dispose of the product, ask your local recycling centre
or specialist dealer for details about how to do this in accordance with the
applicable disposal regulations.
10 Warranty
The statutory warranty period applies. If the product is defective, please contact your
retailer or the manufacturer's branch in your country (see the back of the instruction
manual for the addresses).
For repair and guarantee processing, please include the following documents when
you send in the device:
•A copy of the receipt with purchasing date
•A reason for the claim or description of the fault
NOTICE!
When used on boats, the vent can be locked during rough sea to
prevent water from getting in.
NOTICE!
Do not use sharp or hard objects or cleaning agents for cleaning as these
may damage the product.
GY20-21-16s.book Seite 8 Freitag, 16. Dezember 2016 3:58 15

EN
GY20, GY21 Technical data
9
11 Technical data
GY20 GY21
Reference number: 9107300319 9107300005
Capacity: 43 m3/h
Dimensions: 64 x 200 mm
Weight: 0,4 kg 0,5 kg
Test mark:
