Please read this instruction manual carefully before installation and first
use, and store it in a safe place. If you pass on the product to another
person, hand over this instruction manual along with it.
Contents
1 Explanation of symbols. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
2 Safety instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .9
3 Scope of delivery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
4 Intended use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
5 Technical description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
6 Mounting the extractor hood. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
7 Using the extractor hood . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .14
8 Cleaning . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
9 Disposal. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
10 Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
11 Technical data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
CK400-IO-16s.book Seite 8 Donnerstag, 15. Dezember 2016 5:51 17

EN
CK400 Explanation of symbols
9
1 Explanation of symbols
!
!
A
I
2 Safety instructions
Pleaseobserve the prescribed safetyinstructions andstipulations fromthe
vehicle manufacturer and service workshops.
The manufacturer accepts no liability for damage in the following cases:
•Faulty assembly or connection
•Damage to the product resulting from mechanical influences and excess voltage
•Alterations to the product without express permission from the manufacturer
•Use for purposes other than those described in the operating manual
Note the following basic safety information when using electrical devices to protect
against:
•Electric shock
•Fire hazards
•Injury
WARNING!
Safety instruction: Failure to observe this instruction can cause fatal or
serious injury.
CAUTION!
Safety instruction: Failure to observe this instruction can lead to injury.
NOTICE!
Failure to observe this instruction can cause material damage and impair
the function of the product.
NOTE
Supplementary information for operating the product.
CK400-IO-16s.book Seite 9 Donnerstag, 15. Dezember 2016 5:51 17

EN
Safety instructions CK400
10
2.1 Operating the device safely
!WARNING!
•Installation and repair of the extractor hood may only be carried out by
qualified personnel who are familiar with the risks involved and the
relevant regulations.
•Inadequate repairs may cause serious hazards. For repair service,
please contact the service centre in your country (addresses on the
back page).
•People (including children) whose physical, sensory or mental
capacities or whose lack of experience or knowledge prevent them
from using this product safely should not use it without the supervision
or instruction of a responsible person.
•Installation work and electrical wiring must be performed by skilled
technicians in compliance with all applicable regulations and stand-
ards.
•When cutting or drilling into walls or ceilings, make sure that no
electrical cables or hidden devices are damaged.
•To reduce the risk of fire, use only pipes of the UL94-HB class or
higher.
•The distance between the gas hob flame and the extractor hood must
be at least 50 cm.
!CAUTION!
•The extractor hood must be installed securely so that it cannot fall
down.
•Only operate the extractor hood if you are certain that the housing and
the cables are not damaged.
•Make sure no combustible objects are stored or installed near the air
outlet. A distance of at least 50 cm must be maintained.
•Do not reach into the air outlet or insert any foreign objects into the
device.
CK400-IO-16s.book Seite 10 Donnerstag, 15. Dezember 2016 5:51 17

EN
CK400 Scope of delivery
11
3Scopeofdelivery
4 Intended use
The extractor hood CK400 (ref. no. 9107300001) is designed for installation in
caravans, motorhomes and boats.
5 Technical description
The extractor hood CK400 removes odours and steam that arises during cooking.
The device is equipped with a removable and washable filter, two built-in halogen
lamps and a fan with two power levels. It is connected via a flexible pipeline with the
interior area and can be mounted on the roof of the motorhome due to its weather-
resistant cover cap.

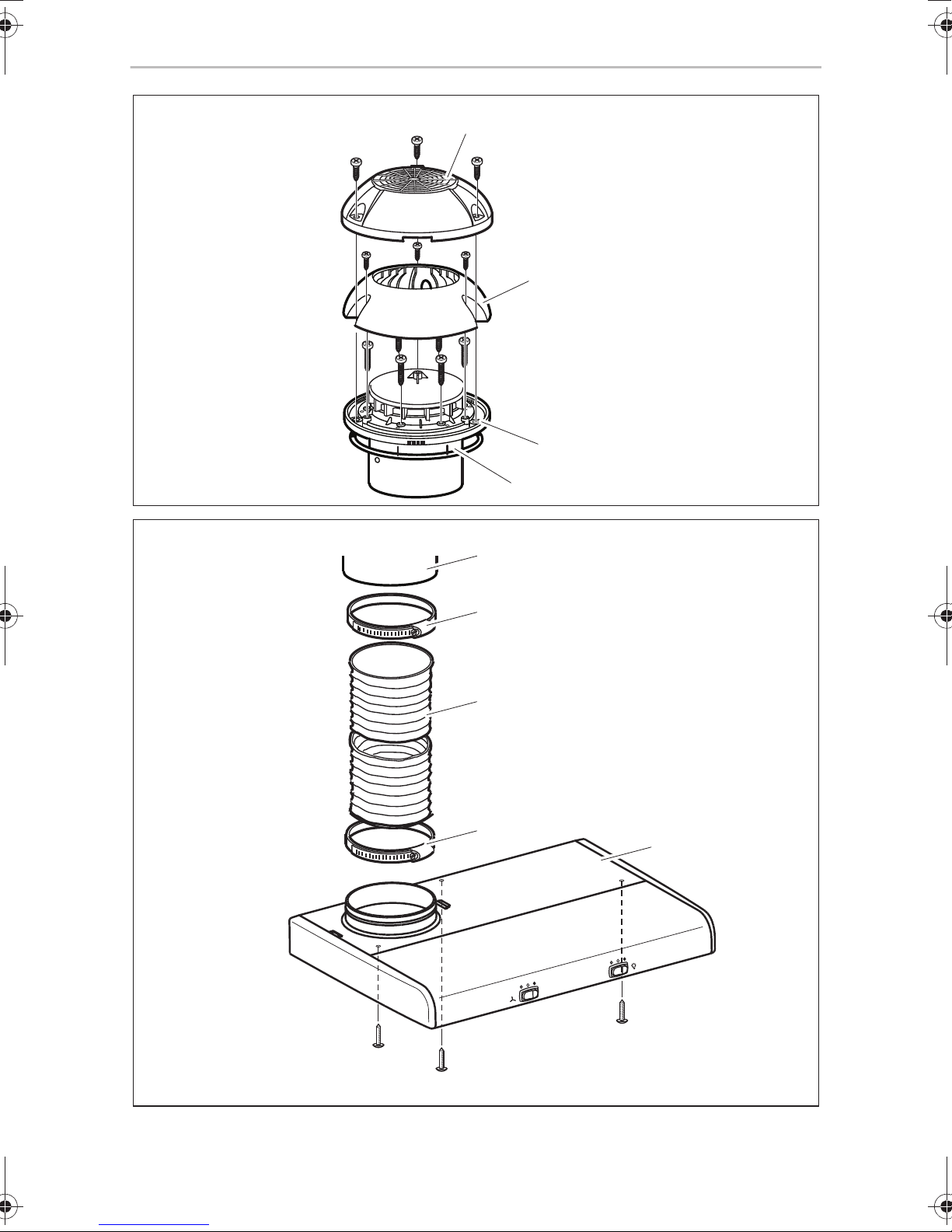

No. in
fig. 1,
page 3
Quantity Description
1 1 Extractor fan
2 1 Cover cap
3 1 Roof hood
41Fan
5 1 Rubber seal
6 1 Hose clip
7 1 Pipeline
8 1 Hose clip
9 1 Filter
10 6 Bolts, 4.2 x 25
11 3 Bolts, 4.2 x 13
12 3 Bolts, 3.5 x 9.5
13 4 Bolts, 3.5 x 13
14 1 Bolt, 3.5 x 25
CK400-IO-16s.book Seite 11 Donnerstag, 15. Dezember 2016 5:51 17

EN
Mounting the extractor hood CK400
12
5.1 Control elements
6Mountingtheextractorhood
Note on installation location
The extractor hood should preferably be mounted above the cooking zone and built
into a suspended cabinet if possible. The distance between the gas hob flame and
the extractor hood must be at least 50 cm.
The fan should be mounted on the roof on a level surface. When mounted on a
sloping surface, the roof hood must be rotated so that one of the three water
drainage holes is directed toward the incline. A tilt angle up to 20° will not affect the
performance of the fan when the motor is not running.
6.1 Mounting the fan
➤Select an appropriate installation location for the fan on the roof.

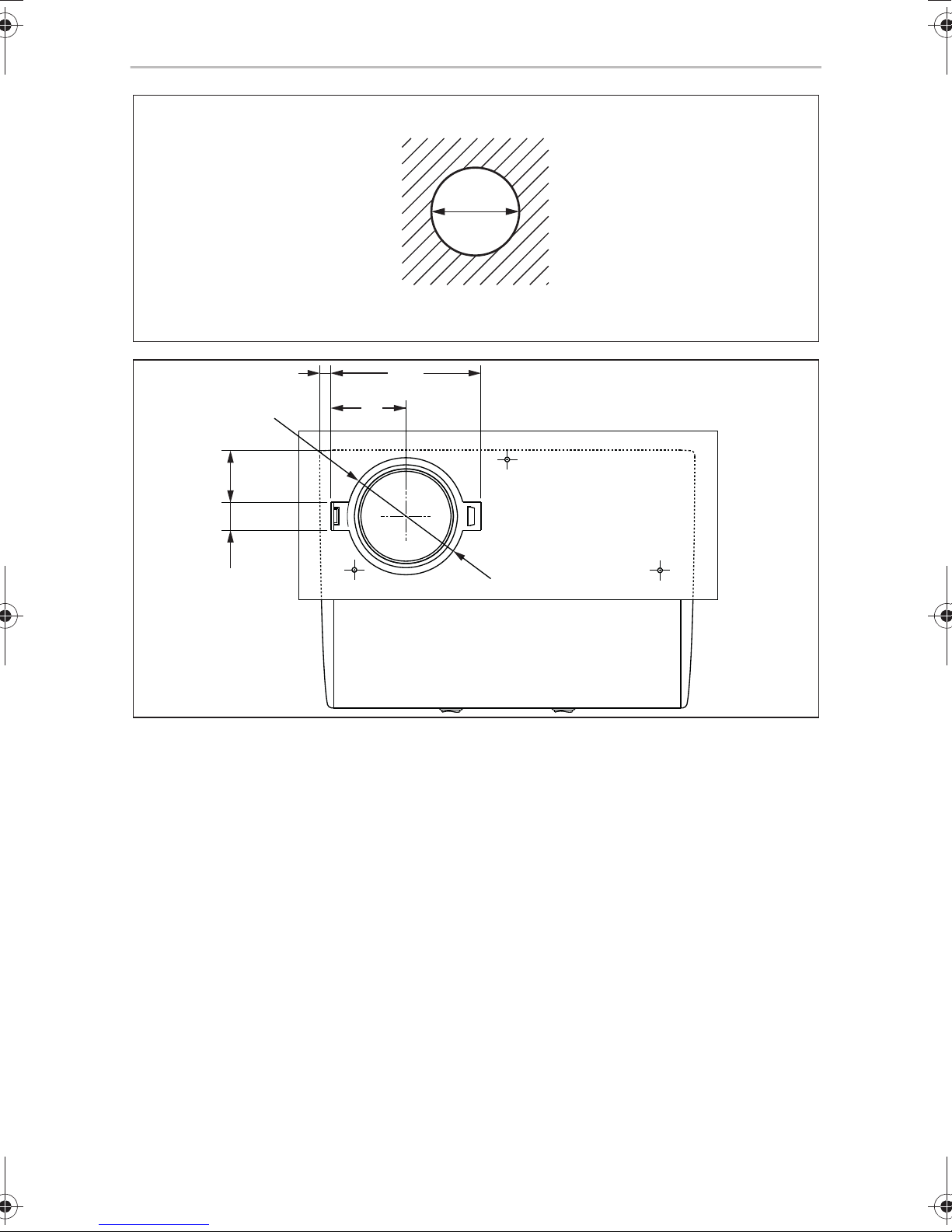

➤Draw the location and size of the opening of 105 mm diameter (fig. 3, page 4).
➤Pre-drill and cut out the hole on the roof carefully with a keyhole saw or similar
tool.
➤Place the fan on the opening and mark the six screw holes.
➤Apply a thin ring of a permanently elastic sealing material around each hole.
No. in
fig. 2,
page 3
Description
1 Filter
2Fan On/Off switch
3Light On/Off switch
4 Halogen lamps
CK400-IO-16s.book Seite 12 Donnerstag, 15. Dezember 2016 5:51 17

EN
CK400 Mounting the extractor hood
13
➤Put the rubber seal (fig. 54, page 5) into the groove on the underside of the
fan.
I
➤Attach the fan (fig. 53, page 5) with the six included bolts (4.2 x 25).
➤Attach the roof hood (fig. 52, page 5) with the three included bolts (3.5 x 9.5).
➤Attach the cover cap (fig. 51, page 5) with the three included bolts (4.2 x 13).
6.2 Mounting the extractor hood
!
➤Choose a suitable installation location in the interior for the extractor hood.
➤Draw the location and size of the section of 381 x 142 mm on the bottom of the
suspended cabinet (fig. 4, page 4).
➤Pre-drill and cut out the section carefully with a keyhole saw or similar tool.
➤Insert the extractor hood from below into the cabinet and secure it with the four
included bolts (3.5 x 13) (fig. 6, page 5).
➤Attach the hose (fig. 63, page 5) to the extractor hood (fig. 65, page 5) and
the fan (fig. 61, page 5) with the hose clips (fig. 62 and 4, page 5).
➤Insert the filter (fig. 21, page 3) into the extractor hood.
NOTE
Pull the fan on tightly enough that therubber seal is seamlessly in contact
with the roof.
WARNING!
•Attach the extractor hood preferably over the cooking zone and
install it in a a suspended cabinet.
•The distance between the gas hob flame and the extractor hood
must be at least 50 cm.
CK400-IO-16s.book Seite 13 Donnerstag, 15. Dezember 2016 5:51 17

EN
Using the extractor hood CK400
14
6.3 Connecting the extractor hood electrically

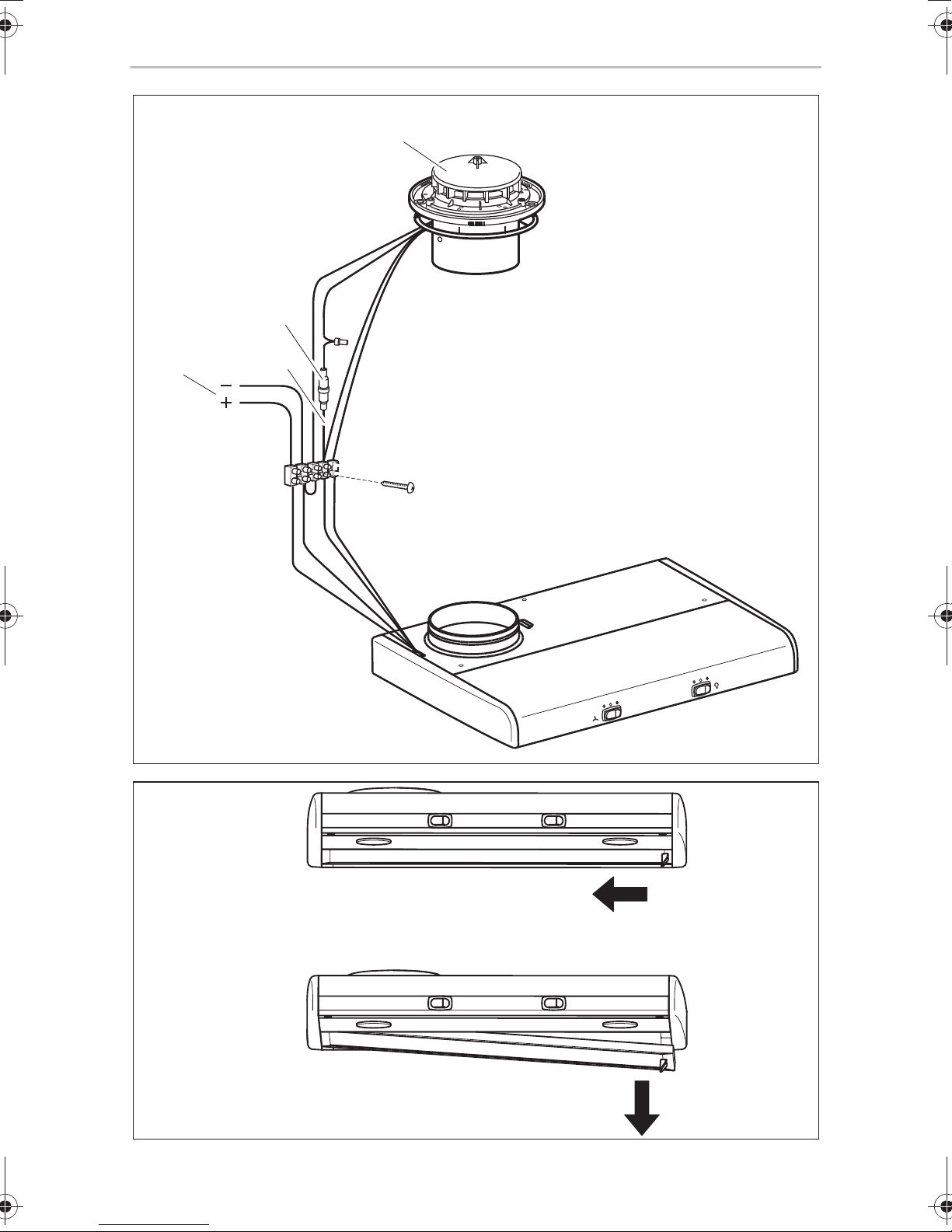

➤Connect the fan to the battery; see fig. 7, page 6.
Key
7 Using the extractor hood
Switching the extractor hood on and off
➤Turn the extractor hood on with the switch “ ” (fig. 22, page 3) (blower at half
or full fan power) and off .
Switching the light on and off
➤Turn the light on with switch “ ” (fig. 23, page 3) (light at half-strength or
full-strength ) and off .
No. in
fig. 7,
page 6
Description
1Fan
2 Fuse holder with fuse T4 A 5 x 20 mm
3Battery
sw Black
ws White
rt Red
bl Blue
CK400-IO-16s.book Seite 14 Donnerstag, 15. Dezember 2016 5:51 17

EN
CK400 Cleaning
15
8Cleaning
I
A
➤Occasionally clean the product with a damp cloth.
➤Remove the filter (fig. 8, page 6) and clean it with warm water and a synthetic
detergent (such as washing-up liquid).
9Disposal
➤Place the packaging material in the appropriate recycling waste bins wherever
possible.
MIf you wish to finally dispose of the product, ask your local recycling centre
or specialist dealer for details about how to do this in accordance with the
applicable disposal regulations.
10 Warranty
The statutory warranty period applies. If the product is defective, please contact the
manufacturer's branch in your country (see the back of the instruction manual for the
addresses) or your retailer.
For repair and guarantee processing, please include the following documents when
you send in the device:
•A copy of the receipt with purchasing date
•A reason for the claim or description of the fault
NOTE
The filter of the extractor hood must be cleaned regularly, as grease col-
lects there. How often cleaning is necessary depends on how often you
cook and how often the extractor hood is switched on. Do not wait for
the performance of the extractor hood to noticeably decline before you
clean the filter.
NOTICE!
Do not use sharp or hard objects or cleaning agents for cleaning as these
may damage the product.
CK400-IO-16s.book Seite 15 Donnerstag, 15. Dezember 2016 5:51 17

EN
Technical data CK400
16
11 Technical data
CK400
Reference number: 9107300001
Connection voltage: 12 Vg
Capacity: 70/125 m3/h
Power consumption: 30 W

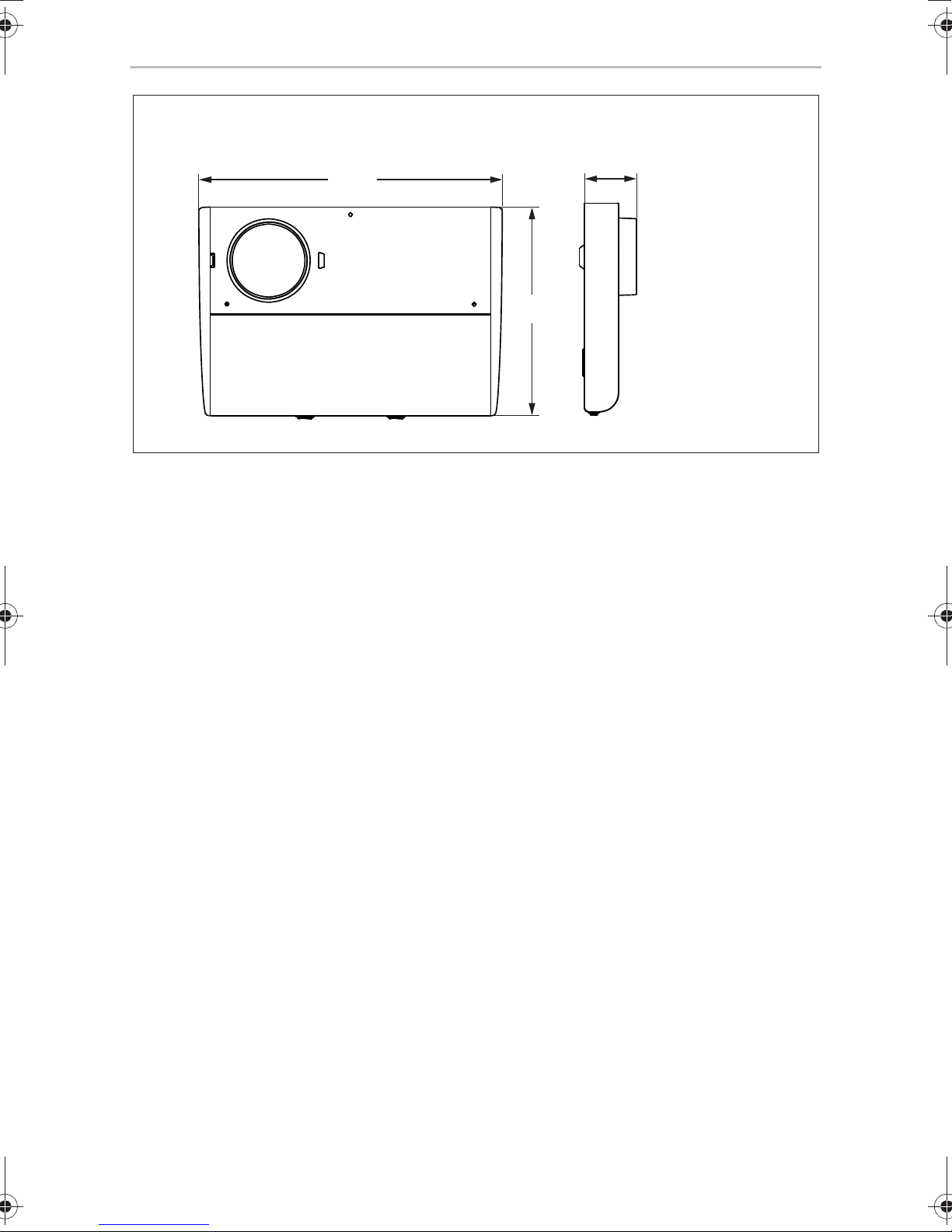

Dimensions (W x H x D): see fig. 9, page 7
Weight: 3.0 kg
Test mark:
5
CK400-IO-16s.book Seite 16 Donnerstag, 15. Dezember 2016 5:51 17

DE
CK400
17
Bitte lesen Sie diese Anleitung vor Einbau und Inbetriebnahme sorgfältig
durch und bewahren Sie sie auf. Geben Sie sie im Falle einer Weitergabe
des Produktes an den Nutzer weiter.
Inhalt
1 Erklärung der Symbole . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
2 Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
3 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
4 Bestimmungsgemäßer Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
5 Technische Beschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
6 Dunstabzugshaube montieren. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .21
7 Dunstabzugshaube verwenden . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
8 Reinigung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
9 Entsorgung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
10 Gewährleistung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
11 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
CK400-IO-16s.book Seite 17 Donnerstag, 15. Dezember 2016 5:51 17

DE
Erklärung der Symbole CK400
18
1 Erklärung der Symbole
!
!
A
I
2 Sicherheitshinweise
Beachten Sie die vom Fahrzeughersteller und vom Kfz-Handwerk
vorgeschriebenen Sicherheitshinweise und Auflagen!
Der Hersteller übernimmt in folgenden Fällen keine Haftung für Schäden:
•Montage- oder Anschlussfehler
•Beschädigungen am Produkt durch mechanische Einflüsse und Über-
spannungen
•Veränderungen am Produkt ohne ausdrückliche Genehmigung vom Hersteller
•Verwendung für andere als die in der Anleitung beschriebenen Zwecke
Beachten Sie folgende grundsätzliche Sicherheitsmaßnahmen beim Gebrauch von
elektrischen Geräten zum Schutz vor:
•elektrischem Schlag
•Brandgefahr
•Verletzungen
WARNUNG!
Sicherheitshinweis: Nichtbeachtung kann zu Tod oder schwerer
Verletzung führen.
VORSICHT!
Sicherheitshinweis: Nichtbeachtung kann zu Verletzungen führen.
ACHTUNG!
Nichtbeachtung kann zu Materialschäden führen und die Funktion des
Produktes beeinträchtigen.
HINWEIS
Ergänzende Informationen zur Bedienung des Produktes.
CK400-IO-16s.book Seite 18 Donnerstag, 15. Dezember 2016 5:51 17

DE
CK400 Sicherheitshinweise
19
2.1 Umgang mit dem Gerät
!WARNUNG!
•Die Montage und Reparaturen der Dunstabzugshaube dürfen nur von
Fachkräften durchgeführt werden, die mit den verbundenen Gefah-
ren bzw. den einschlägigen Vorschriften vertraut sind.
•Durch unsachgemäße Reparaturen können erhebliche Gefahren ent-
stehen. Wenden Sie sich im Reparaturfall an den Service-Stützpunkt in
Ihrem Land (Adressen auf der Rückseite).
•Personen (einschließlich Kinder), die aufgrund ihrer physischen, sen-
sorischen oder geistigen Fähigkeiten oder ihrer Unerfahrenheit oder
Unkenntnis nicht in der Lage sind, das Produkt sicher zu benutzen,
sollten dieses Produkt nicht ohneAufsicht oder Anweisung durch eine
verantwortliche Person nutzen.
•Montagearbeiten und elektrische Verkabelung müssen von qualifi-
zierten Fachhandwerkern unter Einhaltung aller gültigen Vorschriften
und Normen durchgeführt werden.
•Achten Sie beim Schneiden oder Bohren in Wand oder Decke darauf,
dass keine elektrischen Leitungen oder nicht sichtbare Geräte beschä-
digt werden.
•Um das Brandrisiko zu reduzieren, dürfen nur Rohre der Klasse UL94-
HB oder höher verwendet werden.
•Der Abstand zwischen Gaskocherflamme und Dunstabzugshaube
muss mindestens 50 cm betragen.
!VORSICHT!
•Die Dunstabzugshaube muss so sicher installiert werden, dass diese
nicht herabfallen kann.
•Betreiben Sie die Dunstabzugshaube nur, wenn das Gehäuse und die
Leitungen unbeschädigt sind.
•Achten Sie darauf, dass brennbare Gegenstände nicht im Bereich des
Luftaustritts gelagert bzw. montiert sind. Der Abstand muss mindes-
tens 50 cm betragen.
•Greifen Sie nicht in den Lüftungsauslass und führen Sie keine Fremd-
gegenstände in das Gerät ein.
CK400-IO-16s.book Seite 19 Donnerstag, 15. Dezember 2016 5:51 17

DE
Lieferumfang CK400
20
3 Lieferumfang
4 Bestimmungsgemäßer Gebrauch
Die Dunstabzugshaube CK400 (Art.-Nr. 9107300001) ist für den Einbau in Wohn-
wagen, Wohnmobilen und Booten vorgesehen.
Pos. in
Abb. 1,
Seite 3
Menge Beschreibung
1 1 Dunstabzugshaube
2 1 Abdeckkappe
3 1 Dachhaube
41Lüfter
5 1 Gummidichtung
6 1 Schlauchschelle
7 1 Rohrleitung
8 1 Schlauchschelle
9 1 Filter
10 6 Schrauben 4,2 x 25
11 3 Schrauben 4,2 x 13
12 3 Schrauben 3,5 x 9,5
13 4 Schrauben 3,5 x 13
14 1 Schraube 3,5 x 25
CK400-IO-16s.book Seite 20 Donnerstag, 15. Dezember 2016 5:51 17
