Dometic CK400 User manual

Dunstabzugshaube
Montage- und Bedienungsanleitung . 8
Extractor hood
Installation and Operating Manual. . 17
Hotte d'aspiration
Instructions de montage
et de service . . . . . . . . . . . . . . . . . . 26
Extractor de humos
Instrucciones de montaje y de uso . 35
Cappa aspirante
Istruzioni di montaggio e d’uso . . . . 44
Afzuigkap
Montagehandleiding en
gebruiksaanwijzing . . . . . . . . . . . . . 53
Emhætte
Monterings- og
betjeningsvejledning . . . . . . . . . . . . 62
Spisfläkt
Monterings- och bruksanvisning . . . 71
Avtrekkshette
Monterings- og bruksanvisning . . . . 80
Liesituuletin
Asennus- ja käyttöohje . . . . . . . . . . 89
Exaustor
Instruções de montagem e manual de
instruções . . . . . . . . . . . . . . . . . . . . 98
DE
EN
FR
ES
IT
NL
DA
SV
NO
FI
PT
Отводящая вытяжка
Инструкция по монтажу и
эксплуатации . . . . . . . . . . . . . . . . 107
Okap kuchenny
Instrukcja montażu i obsługi . . . . . .116
Odsavačpar
Návod k montáži a obsluze. . . . . . 125
Odsávačpár
Návod na montáž a uvedenie do
prevádzky . . . . . . . . . . . . . . . . . . . 134
Páraelszívó
Szerelési és használati útmutató . 143
RU
PL
CS
SK
HU
CK400

Dometic CK400
3
2
3
4
7
6
8
1
9
5
10
11
12
13
14
1
1
2
3
4
2
105 mm
3

Dometic CK400
4
16012
80
125
56 mm
30 mm
4
4
3
2
1
5

Dometic CK400
5
1
2
3
5
4
6

Dometic CK400
6
1
2
3
ws
ws
ws
sw
rt
sw
bl
bl
rt
7
1.
2.
8

Dometic CK400
7

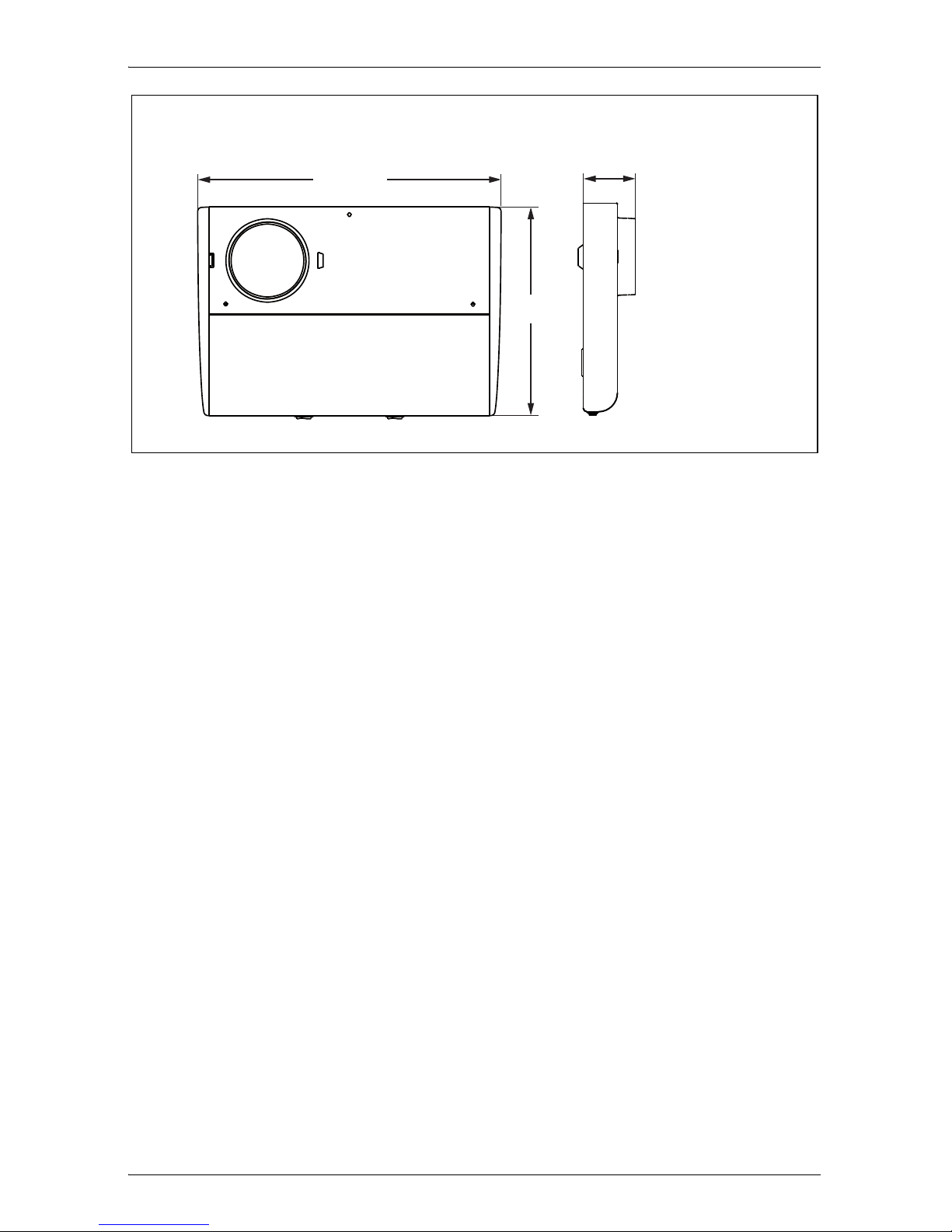

400 mm
275 mm
68 mm
9

DE
Erklärung der Symbole Dometic CK400
8
Bitte lesen Sie diese Anleitung vor Einbau und Inbetriebnahme sorg-
fältig durch und bewahren Sie sie auf. Geben Sie sie im Falle einer
Weitergabe des Produktes an den Nutzer weiter.
Inhalt
1 Erklärung der Symbole . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8
2 Sicherheitshinweise . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
3 Lieferumfang . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
4 Bestimmungsgemäßer Gebrauch . . . . . . . . . . . . . . . . . . . . . . . . . . 11
5 Technische Beschreibung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
6 Dunstabzugshaube montieren . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12
7 Dunstabzugshaube verwenden . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
8 Reinigung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
9 Entsorgung. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
10 Gewährleistung . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
11 Technische Daten . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16
1 Erklärung der Symbole
!
!
A
WARNUNG!
Sicherheitshinweis: Nichtbeachtung kann zu Tod oder schwerer
Verletzung führen.
VORSICHT!
Sicherheitshinweis: Nichtbeachtung kann zu Verletzungen
führen.
ACHTUNG!
Nichtbeachtung kann zu Materialschäden führen und die
Funktion des Produktes beeinträchtigen.

DE
Dometic CK400 Sicherheitshinweise
9
I
➤Handlung: Dieses Symbol zeigt Ihnen, dass Sie etwas tun müssen. Die
erforderlichen Handlungen werden Schritt für Schritt beschrieben.
✓Dieses Symbol beschreibt das Ergebnis einer Handlung.
Abb. 15, Seite 3: Diese Angabe weist Sie auf ein Element in einer Abbil-
dung hin, in diesem Beispiel auf „Position 5 in Abbildung 1 auf Seite 3“.
2 Sicherheitshinweise
Beachten Sie die vom Fahrzeughersteller und vom Kfz-Handwerk vor-
geschriebenen Sicherheitshinweise und Auflagen!
Der Hersteller übernimmt in folgenden Fällen keine Haftung für Schäden:
Montage- oder Anschlussfehler
Beschädigungen am Produkt durch mechanische Einflüsse und Über-
spannungen
Veränderungen am Produkt ohne ausdrückliche Genehmigung vom
Hersteller
Verwendung für andere als die in der Anleitung beschriebenen Zwecke
Beachten Sie folgende grundsätzliche Sicherheitsmaßnahmen beim Ge-
brauch von elektrischen Geräten zum Schutz vor:
elektrischem Schlag
Brandgefahr
Verletzungen
2.1 Umgang mit dem Gerät
!WARNUNG!
Die Montage und Reparaturen der Dunstabzugshaube dürfen
nur von Fachkräften durchgeführt werden, die mit den verbun-
denen Gefahren bzw. den einschlägigen Vorschriften vertraut
sind.
Durch unsachgemäße Reparaturen können erhebliche Gefah-
ren entstehen. Wenden Sie sich im Reparaturfall an den Ser-
vice-Stützpunkt in Ihrem Land (Adressen auf der Rückseite).
HINWEIS
Ergänzende Informationen zur Bedienung des Produktes.

DE
Sicherheitshinweise Dometic CK400
10
Personen (einschließlich Kinder), die aufgrund ihrer physi-
schen, sensorischen oder geistigen Fähigkeiten oder ihrer
Unerfahrenheit oder Unkenntnis nicht in der Lage sind, das
Produkt sicher zu benutzen, sollten dieses Produkt nicht ohne
Aufsicht oder Anweisung durch eine verantwortliche Person
nutzen.
Montagearbeiten und elektrische Verkabelung müssen von
qualifizierten Fachhandwerkern unter Einhaltung aller gültigen
Vorschriften und Normen durchgeführt werden.
Achten Sie beim Schneiden oder Bohren in Wand oder Decke
darauf, dass keine elektrischen Leitungen oder nicht sichtbare
Geräte beschädigt werden.
Um das Brandrisiko zu reduzieren, dürfen nur Rohre der Klasse
UL94-HB oder höher verwendet werden.
Der Abstand zwischen Gaskocherflamme und Dunstabzugs-
haube muss mindestens 50 cm betragen.
!VORSICHT!
Die Dunstabzugshaube muss so sicher installiert werden, dass
diese nicht herabfallen kann.
Betreiben Sie die Dunstabzugshaube nur, wenn das Gehäuse
und die Leitungen unbeschädigt sind.
Achten Sie darauf, dass brennbare Gegenstände nicht im Be-
reich des Luftaustritts gelagert bzw. montiert sind. Der Abstand
muss mindestens 50 cm betragen.
Greifen Sie nicht in den Lüftungsauslass und führen Sie keine
Fremdgegenstande in das Gerät ein.

DE
Dometic CK400 Lieferumfang
11
3Lieferumfang
4 Bestimmungsgemäßer Gebrauch
Die Dunstabzugshaube CK400 (Art.-Nr. 9107300001) ist für den Einbau in
Wohnwagen, Wohnmobilen und Booten vorgesehen.
Pos. in
Abb. 1,
Seite 3
Menge Beschreibung
1 1 Dunstabzugshaube
2 1 Abdeckkappe
3 1 Dachhaube
4 1 Lüfter
5 1 Gummidichtung
6 1 Schlauchschelle
7 1 Rohrleitung
8 1 Schlauchschelle
91Filter
10 6 Schrauben 4,2 x 25
11 3 Schrauben 4,2 x 13
12 3 Schrauben 3,5 x 9,5
13 4 Schrauben 3,5 x 13
14 1 Schraube 3,5 x 25

DE
Technische Beschreibung Dometic CK400
12
5 Technische Beschreibung
Die Dunstabzugshaube CK400 entfernt beim Kochen entstehende Gerüche
und Dampf. Das Gerät ist ausgestattet mit einem abnehm- und waschbaren
Filter, zwei eingebauten Halogenlampen und einem Lüfter mit zwei Leis-
tungsstufen. Er ist über eine biegsame Rohrleitung mit dem Innenbereich
verbunden und kann dank der witterungsbeständigen Abdeckkappe auf dem
Dach des Wohnmobils montiert werden.
5.1 Bedienelemente
6 Dunstabzugshaube montieren
Hinweise zum Montageort
Die Dunstabzugshaube soll vorzugsweise über der Kochstelle angebracht
und nach Möglichkeit in einen Hängeschrank eingebaut werden. Der Ab-
stand zwischen Gaskocherflamme und Dunstabzugshaube muss mindes-
tens 50 cm betragen.
Der Lüfter soll auf dem Dach auf möglichst ebener Fläche montiert werden.
Bei Anbringen auf schrägem Untergrund muss die Dachhaube so gedreht
werden, dass eine der drei Wasserablauföffnungen in Richtung des Gefälles
gerichtet ist. Ein Neigungswinkel bis zu 20° beeinträchtigt die Leistung des
Lüfters bei stillstehendem Motor nicht.
Pos. in
Abb. 2,
Seite 3
Beschreibung
1 Filter
2 Schalter Lüfter
3 Schalter Licht
4 Halogenleuchten

DE
Dometic CK400 Dunstabzugshaube montieren
13

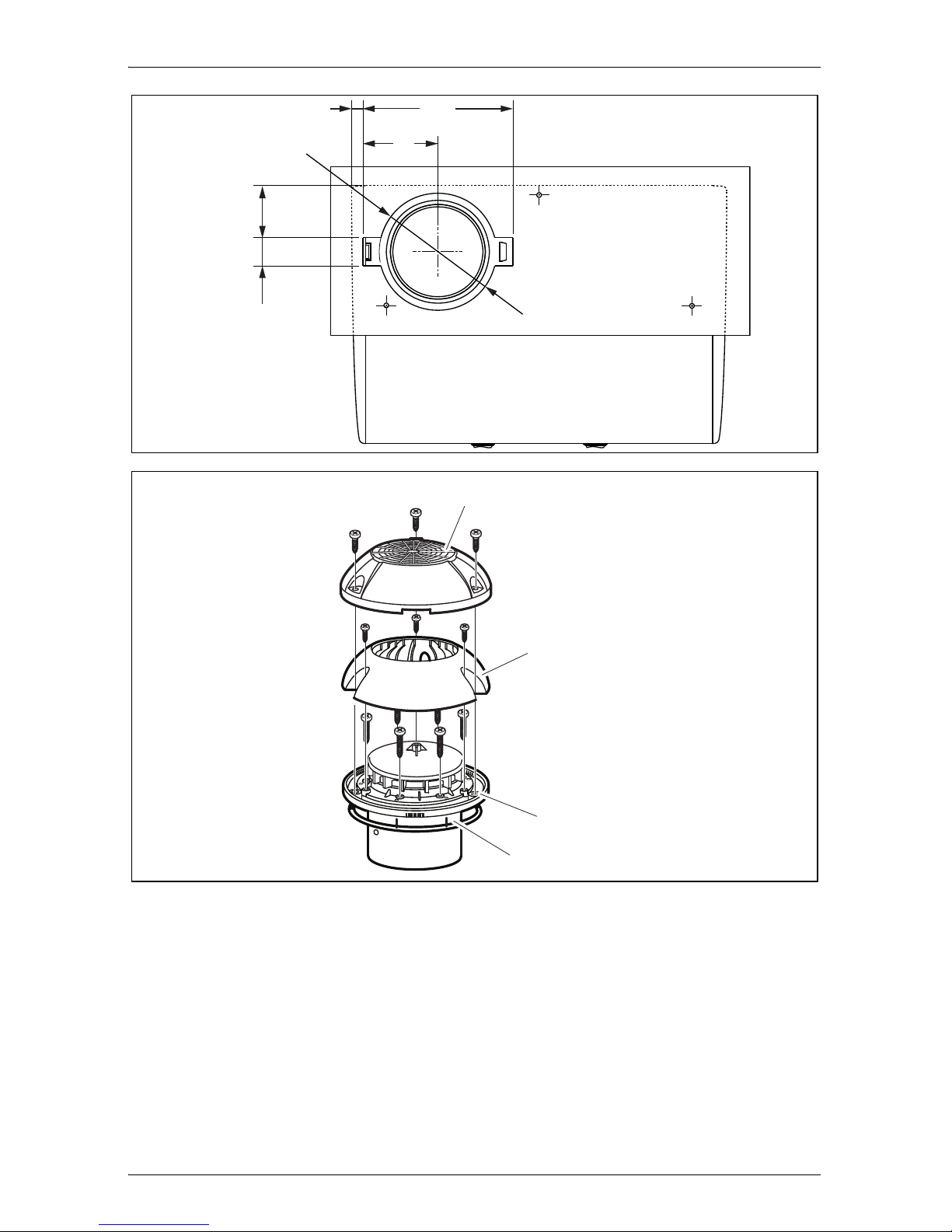

6.1 Lüfter montieren
➤Wählen Sie auf dem Dach einen geeigneten Montageort für den Lüfter.
➤Zeichnen Sie die Lage und Größe der Öffnung von 105 mm Durchmesser
vor (Abb. 3, Seite 3).
➤Bohren Sie vor und schneiden Sie die Öffnung auf dem Dach sorgfältig
mit einer Stichsäge o. ä. aus.
➤Legen Sie den Lüfter auf die Öffnung und markieren Sie die sechs
Schraubenlöcher.
➤Tragen Sie einen dünnen Ring aus einem dauerelastischen Abdichtungs-
material um jedes Loch auf.
➤Setzen Sie die Gummidichtung (Abb. 54, Seite 4) in die Rille auf die
Unterseite des Lüfters ein.
I
➤Befestigen Sie den Lüfter (Abb. 53, Seite 4) mit den sechs mitgeliefer-
ten Schrauben (4,2 x 25).
➤Befestigen Sie die Dachhaube (Abb. 52, Seite 4) mit den drei mitgelie-
ferten Schrauben (3,5 x 9,5).
➤Befestigen Sie die Abdeckkappe (Abb. 51, Seite 4) mit den drei mitge-
lieferten Schrauben (4,2 x 13).
6.2 Dunstabzugshaube montieren
!
➤Wählen Sie im Innenraum einen geeigneten Montageort für die Dunstab-
zugshaube.
➤Zeichnen Sie die Lage und Größe des Ausschnitts im Boden des Hänge-
schrankes vor (Abb. 4, Seite 4).
HINWEIS
Ziehen Sie den Lüfter so fest an, dass die Gummidichtung nahtlos
am Dach anliegt.
WARNUNG!
Bringen Sie die Dunstabzugshaube vorzugsweise über der
Kochstelle an und bauen Sie sie in einen Hängeschrank ein.
Der Abstand zwischen Gaskocherflamme und Dunstabzugs-
haube muss mindestens 50 cm betragen.

DE
Dunstabzugshaube montieren Dometic CK400
14
➤Bohren Sie vor und schneiden Sie den Ausschnitt sorgfältig mit einer
Stichsäge o. ä. aus.
➤Setzen Sie die Dunstabzugshaube von unten in den Schrank ein und be-
festigen Sie sie mit den vier mitgelieferten Schrauben (3,5 x 13) (Abb. 6,
Seite 5).
➤Befestigen Sie den Schlauch (Abb. 63, Seite 4) an der Dunstabzugs-
haube (Abb. 65, Seite 4) und am Lüfter (Abb. 61, Seite 4) mit den
Schlauchschellen (Abb. 62 und 4, Seite 4).
➤Setzen Sie den Filter (Abb. 21, Seite 3) in die in die Dunstabzugshaube
ein.
6.3 Dunstabzugshaube elektrisch anschließen
➤Verbinden Sie den Lüfter mit der Batterie, siehe Abb. 7, Seite 6.
Legende
Pos. in
Abb. 7,
Seite 6
Beschreibung
1 Lüfter
2 Sicherungshalter mit Sicherung T4 A 5x20 mm
3 Batterie
sw schwarz
ws weiß
rt rot
bl blau

DE
Dometic CK400 Dunstabzugshaube verwenden
15
7 Dunstabzugshaube verwenden
Dunstabzugshaube ein- und ausschalten
➤Schalten Sie die Dunstabzugshaube mit dem Schalter „ “ (Abb. 22,
Seite 3) ein (auf halber oder voller Leistung des Gebläses) und
aus .
Licht ein- und ausschalten
➤Schalten Sie das Licht mit dem Schalter „ “ (Abb. 23, Seite 3) ein (auf
halber oder voller Beleuchtung) und aus .
8 Reinigung
I
A
➤Reinigen Sie das Produkt gelegentlich mit einem feuchten Tuch.
➤Entnehmen Sie den Filter (Abb. 8, Seite 6) und reinigen Sie den Filter
mit warmem Wasser und synthetischem Reinigungsmittel (z. B. Spülmit-
tel).
HINWEIS
Der Filter der Dunstabzugshaube muss regelmäßig gereinigt wer-
den, da sich dort das Fett sammelt. Wie oft eine Reinigung nötig
ist, hängt davon ab, wie oft gekocht und wie oft die Dunstabzugs-
haube eingeschaltet wird. Reinigen Sie den Filter nicht erst, wenn
die Leistung der Dunstabzugshaube merklich nachlässt.
ACHTUNG!
Keine scharfen oder harten Gegenstände oder Reinigungsmittel
zur Reinigung verwenden, da dies zu einer Beschädigung des
Produktes führen kann.

DE
Entsorgung Dometic CK400
16
9 Entsorgung
➤Geben Sie das Verpackungsmaterial möglichst in den entsprechenden
Recycling-Müll.
MWenn Sie das Produkt endgültig außer Betrieb nehmen, infor-
mieren Sie sich bitte beim nächsten Recyclingcenter oder bei
Ihrem Fachhändler über die zutreffenden Entsorgungsvorschriften.
10 Gewährleistung
Es gilt die gesetzliche Gewährleistungsfrist. Sollte das Produkt defekt sein,
wenden Sie sich bitte an die Niederlassung des Herstellers in Ihrem Land
(Adressen siehe Rückseite der Anleitung) oder an Ihren Fachhändler.
Zur Reparatur- bzw. Gewährleistungsbearbeitung müssen Sie folgende
Unterlagen mitschicken:
eine Kopie der Rechnung mit Kaufdatum,
einen Reklamationsgrund oder eine Fehlerbeschreibung.
11 Technische Daten
Dometic CK400
Artikelnummer: 9107300001
Anschlussspannung: 12 Vg
Kapazität: 70/125 m3/h
Leistungsaufnahme: 30 W
Abmessungen (B x H x T): siehe Abb. 9, Seite 7
Gewicht: 3,0 kg
Prüfzeichen:
5

EN
Dometic CK400 Explanation of symbols
17
Please read this instruction manual carefully before installation and
first use, and store it in a safe place. If you pass on the product to
another person, hand over this instruction manual along with it.
Contents
1 Explanation of symbols . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17
2 Safety instructions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 18
3 Scope of delivery . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
4 Intended use . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 20
5 Technical description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
6 Mounting the extractor hood . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21
7 Using the extractor hood . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
8 Cleaning. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
9 Disposal . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
10 Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24
11 Technical data . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25
1 Explanation of symbols
!
!
A
WARNING!
Safety instruction: Failure to observe this instruction can cause
fatal or serious injury.
CAUTION!
Safety instruction: Failure to observe this instruction can lead to
injury.
NOTICE!
Failure to observe this instruction can cause material damage and
impair the function of the product.

EN
Safety instructions Dometic CK400
18
I
➤Action: This symbol indicates that action is required on your part. The
required action is described step-by-step.
✓This symbol describes the result of an action.
Fig. 15, page 3: This refers to an element in an illustration. In this case,
item 5 in figure 1 on page 3.
2 Safety instructions
Please observe the prescribed safety instructions and stipulations
from the vehicle manufacturer and service workshops.
The manufacturer accepts no liability for damage in the following cases:
Faulty assembly or connection
Damage to the product resulting from mechanical influences and excess
voltage
Alterations to the product without express permission from the manu-
facturer
Use for purposes other than those described in the operating manual
Note the following basic safety information when using electrical devices to
protect against:
Electric shock
Fire hazards
Injury
2.1 Operating the device safely
!WARNING!
Installation and repair of the extractor hood may only be carried
out by qualified personnel who are familiar with the risks in-
volved and the relevant regulations.
Inadequate repairs may cause serious hazards. For repair ser-
vice, please contact the service centre in your country (address-
es on the back page).
NOTE
Supplementary information for operating the product.

EN
Dometic CK400 Safety instructions
19
People (including children) whose physical, sensory or mental
capacities or whose lack of experience or knowledge prevent
them from using this product safely should not use it without the
supervision or instruction of a responsible person.
Installation work and electrical wiring must be performed by
skilled technicians in compliance with all applicable regulations
and standards.
When cutting or drilling into walls or ceilings, make sure that no
electrical cables or hidden devices are damaged.
To reduce the risk of fire, use only pipes of the UL94-HB class
or higher.
The distance between the gas hob flame and the extractor hood
must be at least 50 cm.
!CAUTION!
The extractor hood must be installed securely so that it cannot
fall down.
Only operate the extractor hood if you are certain that the hous-
ing and the cables are not damaged.
Make sure no combustible objects are stored or installed near
the air outlet. A distance of at least 50 cm must be maintained.
Do not reach into the air outlet or insert any foreign objects into
the device.

EN
Scope of delivery Dometic CK400
20
3 Scope of delivery
4 Intended use
The extractor hood CK400 (item no. 9107300001) is designed for installation
in caravans, motorhomes and boats.
No. in
fig. 1,
page 3
Quantity Description
1 1 Extractor fan
2 1 Cover cap
3 1 Roof hood
41Fan
5 1 Rubber seal
6 1 Hose clip
7 1 Pipeline
8 1 Hose clip
91Filter
10 6 Bolts, 4.2 x 25
11 3 Bolts, 4.2 x 13
12 3 Bolts, 3.5 x 9.5
13 4 Bolts, 3.5 x 13
14 1 Bolt, 3.5 x 25
