TRS 130

2
Gebrauchsanweisung TRS 130Drive Medical GmbH & Co. KG | Stand: 31.03.2020 | Irrtum und Änderungen vorbehalten
DE
2
TRS 130
Drive Medical GmbH & Co. KG | Stand: 31.03.2020
Inhaltsverzeichnis
Vorwort ..................................................................................... 3
Konformitätserklärung.......................................................... 3
Lebensdauer ........................................................................... 3
Entsorgung .............................................................................. 3
Typenschild.............................................................................. 3
Wiedereinsatz ......................................................................... 3
Gewährleistung ...................................................................... 3
Teile des Produkts................................................................. 4
Indikation.................................................................................. 5
Lieferumfang ........................................................................... 5
Sicherheitshinweise .............................................................. 5
Montage ................................................................................... 5
Ver- und Entriegeln der Armstützen................................. 5
Doppelfunktion-Feststellbremse ...................................... 6
Fußstützen anbringen .......................................................... 6
Fußstützen ver- und entriegeln.......................................... 6
Toiletteneimer......................................................................... 6
Höheneinstellung der Fußstützen .................................... 6
Reinigung | Wartung.............................................................. 7
Technische Daten .................................................................. 7

Gebrauchsanweisung TRS 130
3
Drive Medical GmbH & Co. KG | Stand: 31.03.2020 | Irrtum und Änderungen vorbehalten
DE

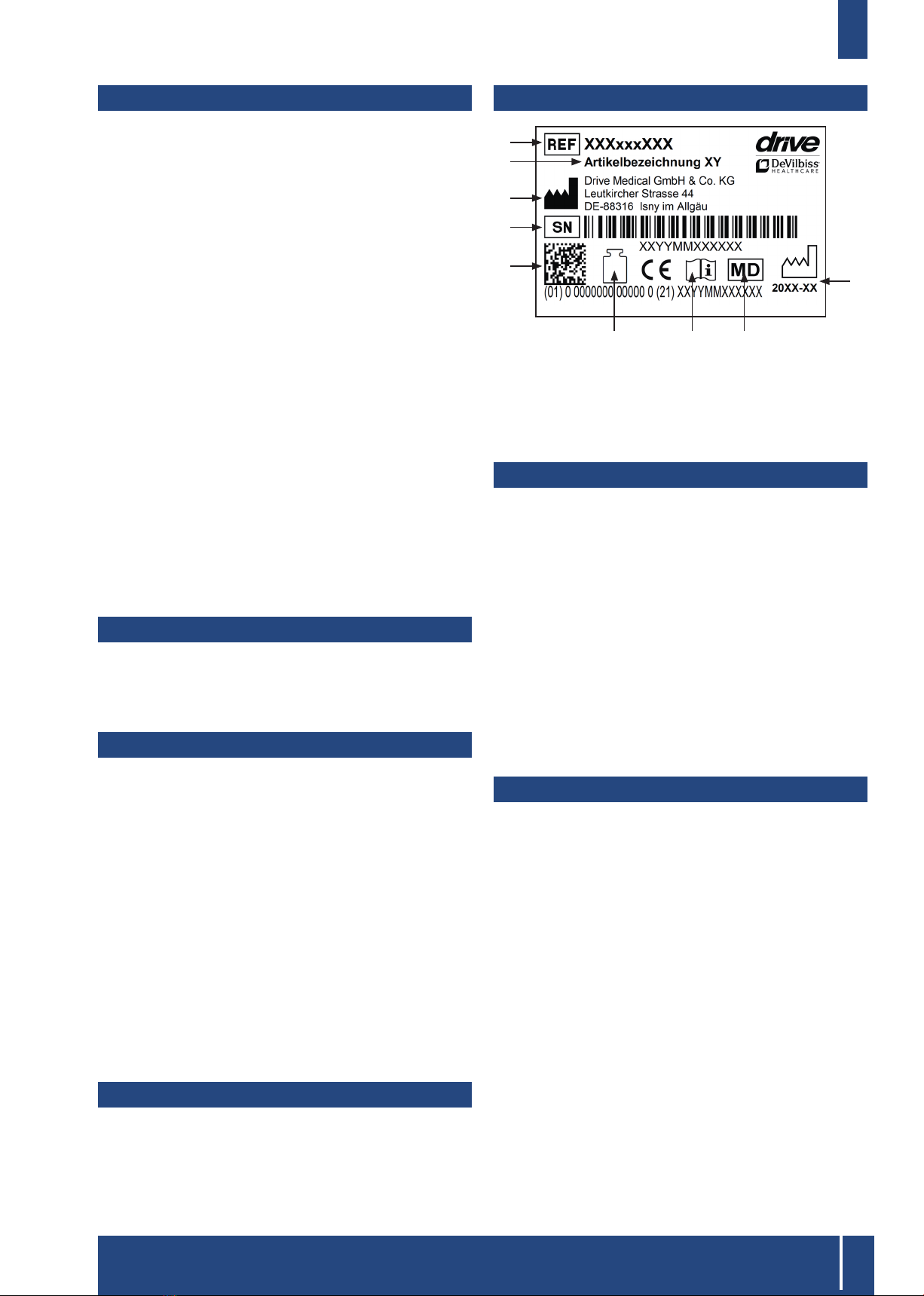

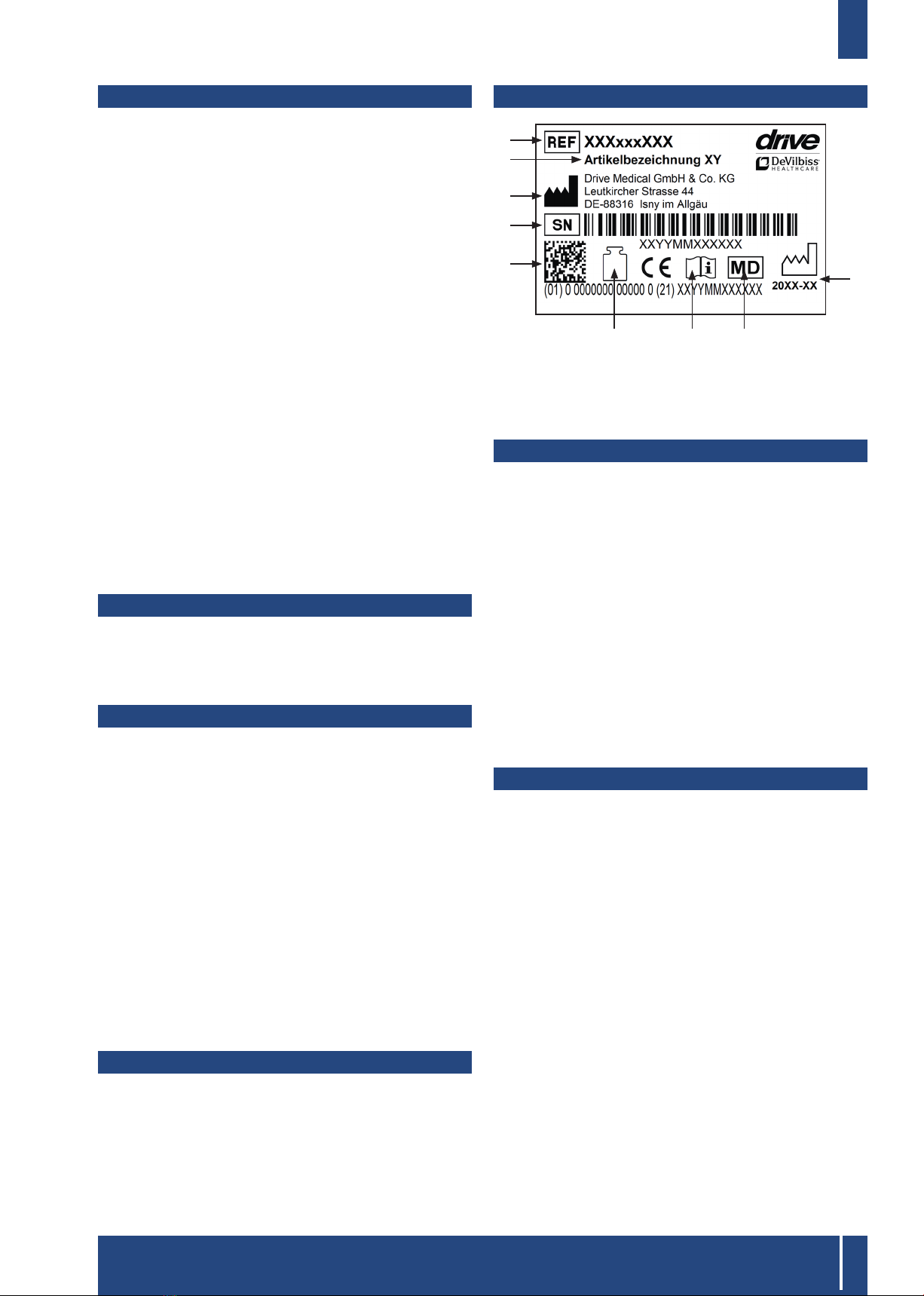

Typenschild
1
2
3
4
5
9
7 86
1 Artikelnummer | 2 Artikelbezeichnung | 3 Hersteller |
4 Seriennummer | 5 UDI-Code | 6 Max. Belastung |
7 Gebrauchsanweisung beachten | 8 Medizinprodukt |
9 Produktionsdatum (Jahr|Monat)
Wiedereinsatz
Dieses Produkt ist für den Wiedereinsatz geeignet.
Beachten Sie, dass auch sämtliche für eine sichere
Handhabung notwendigen technischen Unterlagen dem
neuen Nutzer übergeben werden.
Das Produkt muss durch den Fachhandel überprüft, ge-
reinigt und für den Wiedereinsatz in einen einwandfreien
Zustand versetzt werden.
Bei der Auereitung sind die Vorgaben des Herstellers
zu beachten und werden auf Anfrage zur Verfügung
gestellt.
Erhältliches Zubehör finden Sie unter
www.drivedevilbiss.de oder bei Ihrem Fachhändler.
Gewährleistung
Für das von uns gelieferte Produkt beträgt die
Gewährleistungsfrist 24 Monate ab Kaufdatum.
Sofern nachweislich ein Werksto- bzw. Herstellungsfeh-
ler vorliegt, werden schadhafte Teile kostenlos ersetzt.
Verschleißteile werden im Allgemeinen wäh-
rend der normalen Garantiezeit nicht gedeckt,
es sei denn, die Artikel benötigen eine Reparatur
oder einen Ersatz, die als eine eindeutige direkte
FolgeeinesHerstellungs- oderMaterialfehlersnotwendig
wurden.
Irrtum und Änderungen aufgrund von technischen
Verbesserungen und Designveränderungen
vorbehalten.
AUSSCHLUSS DER GEWÄHRLEISTUNG
Verschleißteile sind (unter anderem):
Räder, Bremsen und Handgrie
Vorwort
Wir danken Ihnen, dass Sie sich für ein Produkt aus dem
Hause Drive DeVilbiss entschieden haben.
Das Design, die Funktionalität und die Qualität dieses
Produktes werden Sie nicht enttäuschen.
Bitte lesen Sie diese Bedienungsanleitung vor dem ers-
ten Gebrauch sorgfältig durch. Sie erhalten wichtige
Sicherheitshinweise und wertvolle Tipps zur richtigen
Benutzung und Pflege. Wenn Sie Fragen haben oder zu-
sätzliche Informationen benötigen, wenden Sie sich an
Ihren Drive DeVilbiss-Fachhändler, der Ihnen das Pro-
dukt geliefert hat.
Diese Bedienungsanleitung enthält alle notwendigen
Hinweise für die Anpassung und Bedienung. Die aktu-
ellste Bedienungsanleitung ist als PDF online abruar
oder kann beim Kundenservice angefordert werden.
Hierbei können vergrößerte Formate für sehbehinderte
Personen dargestellt werden. Blinde Patienten müssen
durch ihre Begleitperson eingewiesen werden. Repara-
turen sowie einige Einstellungen erfordern eine speziel-
le technische Ausbildung und müssen daher vom Sani-
tätsfachhandel vorgenommen werden.
Konformitätserklärung
Für das beschriebene Produkt erklärt die
DRIVE MEDICAL GMBH & Co.KG die Konformität gemäß
der Verordnung über Medizinprodukte (EU) 2017/745.
Lebensdauer
Unser Unternehmen geht bei diesem Produkt von ei-
ner Produktlebensdauer von fünf Jahren aus, soweit
das Produkt innerhalb des bestimmungsgemäßen Ge-
brauchs eingesetzt wird und sämtliche Wartungs- und
Servicevorgaben eingehalten werden.
Diese Lebensdauer kann deutlich überschritten wer-
den, wenn das Produkt sorgfältig behandelt, gewartet,
gepflegt und genutzt wird und sich nach der Weiterent-
wicklung der Wissenschaft und Technik nicht technische
Grenzen ergeben.
Die Lebensdauer kann sich durch extremen Gebrauch
und unsachgemäße Nutzung allerdings auch erheblich
verkürzen. Die Festlegung der Lebensdauer durch unser
Unternehmen stellt keine zusätzliche Garantie dar.
Entsorgung
Sollten Sie das Produkt nicht mehr benötigen,
kontaktieren Sie bitte Ihren Fachhändler oder bringen
Sie das Produkt zu Ihrer lokalen Entsorgungsstelle.

4
Gebrauchsanweisung TRS 130Drive Medical GmbH & Co. KG | Stand: 31.03.2020 | Irrtum und Änderungen vorbehalten
DE

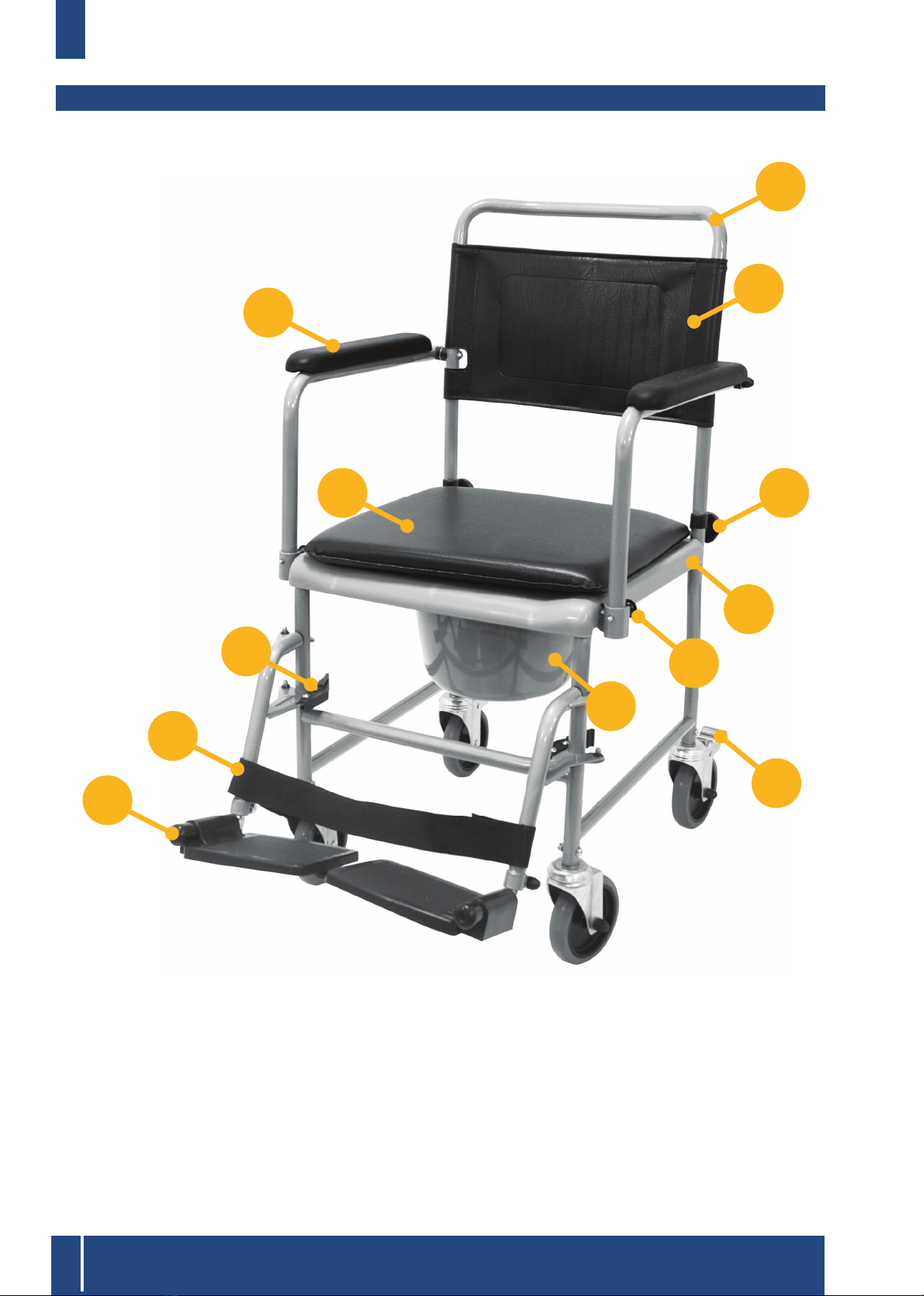

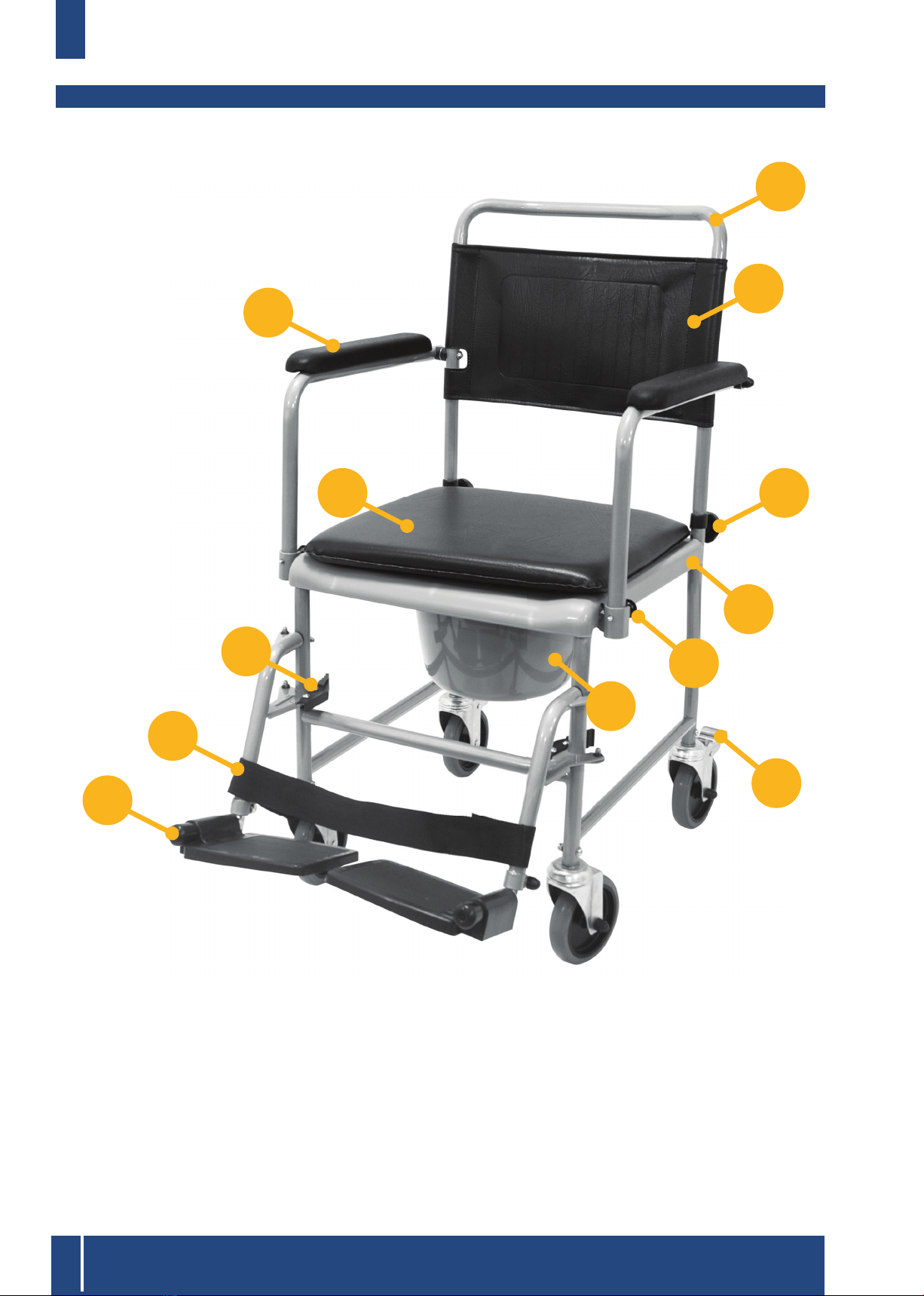

1. Schiebegriff
2. Rückenlehne
3. Feststellschraube
4. Sitzbrille
5. Armlehnenverriegelung
6. Doppelfunktions-Feststellbremse
7. Toiletteneimer mit Deckel
8. Fußstütze
9. Fersenband
10. Fußstützenverriegelung
11. Abdeckplatte
12. Armlehne
1
8
9
10
11
12 2
3
4
5
6
7
Teile des Produkts

Gebrauchsanweisung TRS 130
5
Drive Medical GmbH & Co. KG | Stand: 31.03.2020 | Irrtum und Änderungen vorbehalten
DE
Indikation
INDIKATION:
Erhebliche bis voll ausgeprägte Beeinträchtigung der
Mobilität/des Gehens und des Transfers bei strukturel-
len und/oder funktionellen Schädigungen der unteren
Extremitäten (u.a. Amputation, Verletzungsfolgen, mus-
kuloskeletale /neuromuskuloskeletal bedingte Bewe-
gungsstörungen)
• Zur Nutzung der integrierten Toiletteneinrichtung oder
zum Überfahren der Toilette.

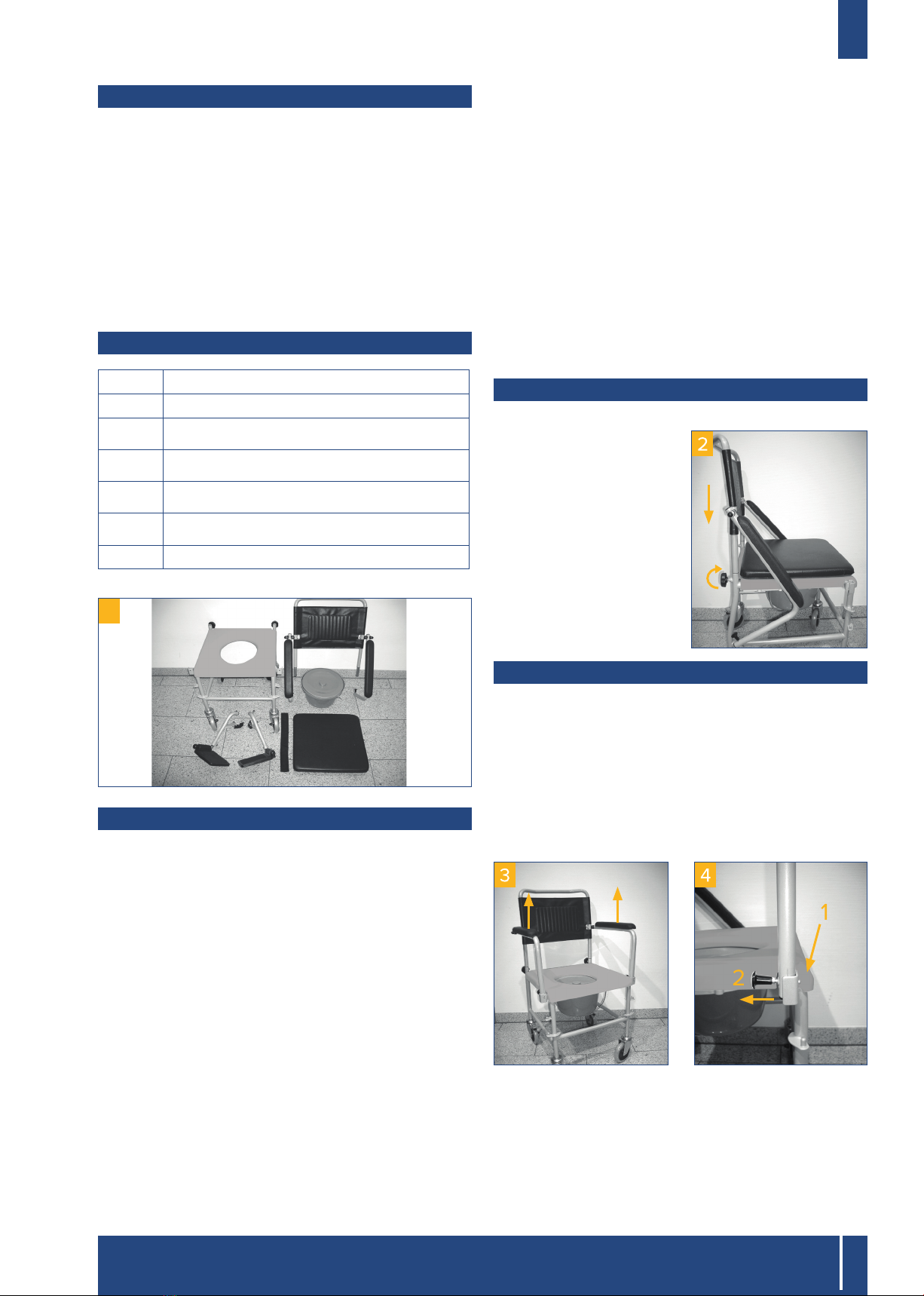

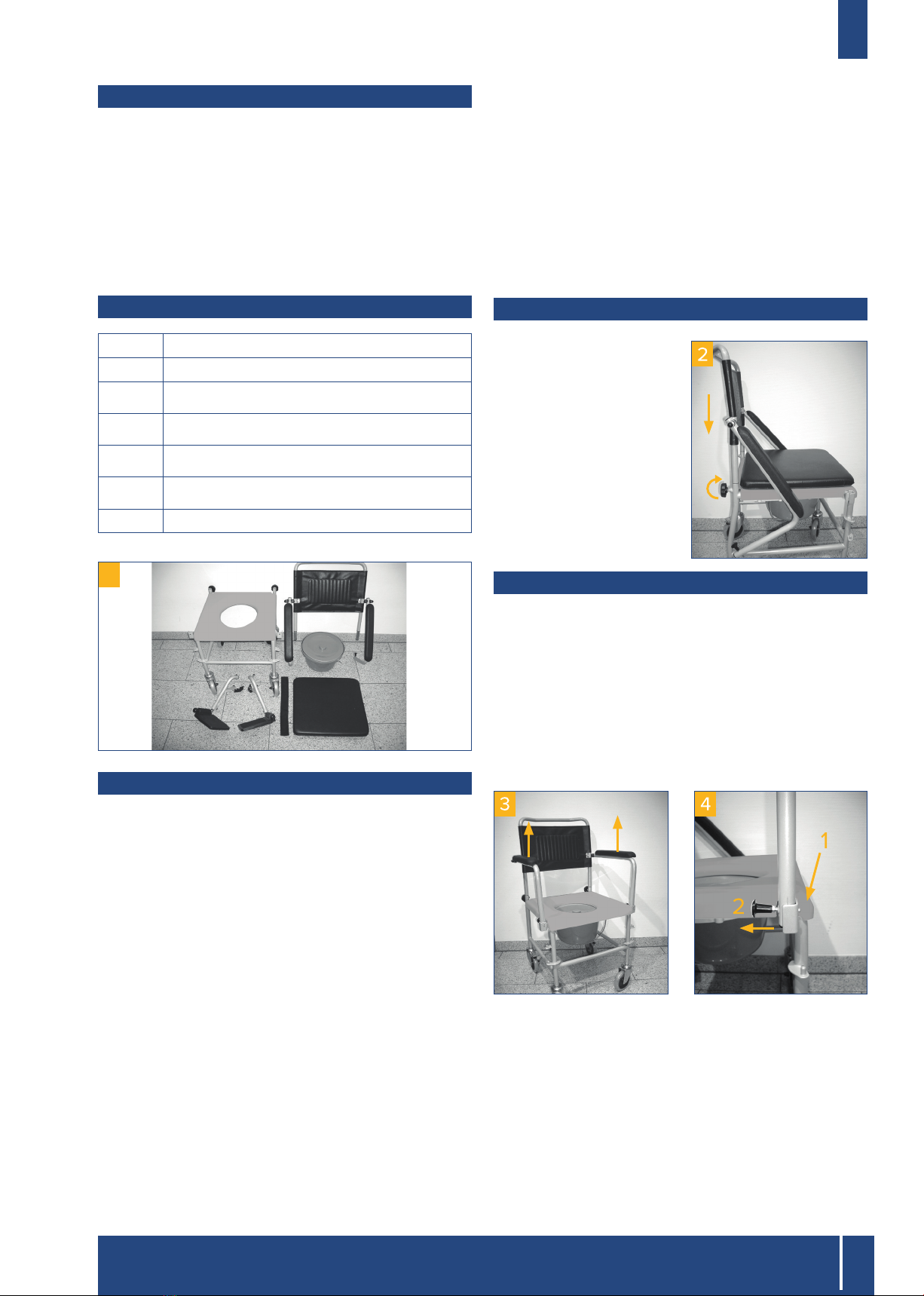

Lieferumfang
1 x AToilettenrollstuhl
1 x BEimer mit Deckel
2 x CFußstütze
1 x DFersenband
1 x ESitzabdeckung
1 x FRückenlehne mit Armstützen
1 x Gebrauchsanweisung
1
A
E
F
B
C
Sicherheitshinweise
• Lesen Sie diese Gebrauchsanweisung aufmerksam.
• Vor dem Gebrauch sind alle Bauteile auf Schäden und
festen Sitz zu prüfen.
• Beim Hinsetzen, Aufstehen und beim Einschieben des
Toiletteneimers sowie beim Hochklappen und Einras-
ten der Armlehnen können Bekleidungs- oder Körper-
teile eingeklemmt werden.
• Müssen Sie über Schwellen fahren, so tun Sie dies
langsam und vorsichtig, ansonsten können die Räder
beschädigt werden!
• ACHTUNG: Beim Rückwärtsfahren über Schwellen mit
dem beladenen Toilettenrollstuhl besteht die Gefahr
dass sich die Arretierung der Armlehnen lösen.
• Nässe vermeiden – Rutschgefahr!
• Beim Parken eines Toilettenrollstuhls immer die Fest-
stellbremsen betätigen.
• Beim Überwechsel in/aus dem Toilettenrollstuhl unbe-
dingt die Fußstützen wegschwenken und Feststell-
bremsen betätigen.
• Fußstützen niemals als Aufstehhilfe benutzen
- Kippgefahr!
• Die Kippsicherheit des Toilettenrollstuhls ist deutlich
geringer als bei einem normalen Rollstuhl, vermeiden
Sie deshalb seitliches hinausbeugen – Kippgefahr!
• Vor unbefugter Benutzung, z.B. durch Kinder sichern.
• Beachten Sie das zugelassene Maximalgewicht des
Benutzers. Diese Angabe finden Sie in den techni-
schen Daten in dieser Bedienungsanleitung sowie auf
dem Typenschild.
Montage
Der Toilettenrollstuhl ist
einfach montierbar.
Stecken Sie die vormon-
tierte Rückeneinheit auf
das Grundgestell und si-
chern Sie mit den Stern-
schrauben durch Drehen
im Uhrzeigersinn (Bild 2).

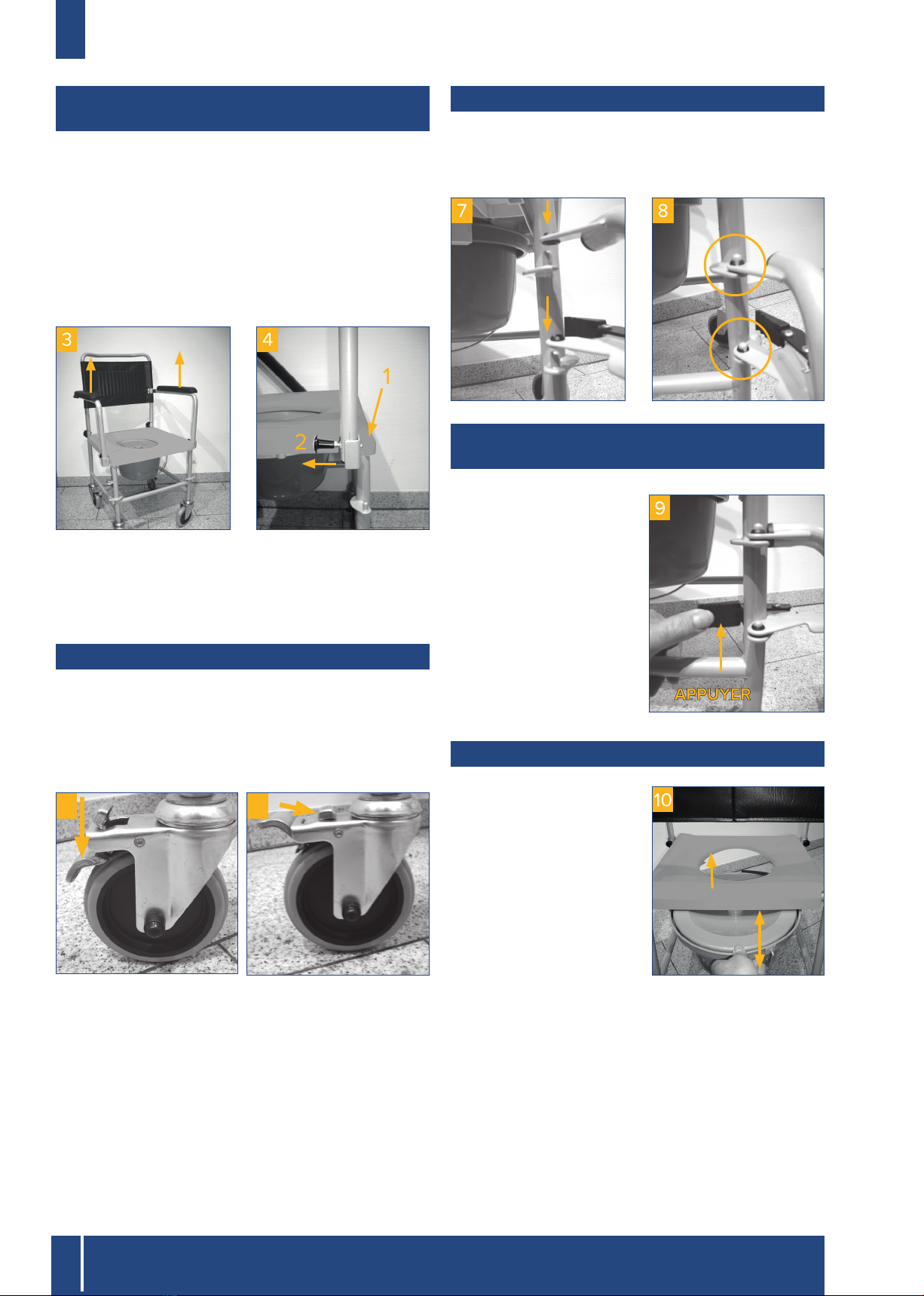

Ver- und Entriegeln der Armstützen
Ziehen Sie beide Armlehnen nach oben bis diese hörbar
einrasten (Bild 3).
Das Einrasten erfolgt automatisch. Vergewissern Sie
sich, dass die Einrastung beidseitig erfolgreich ist, hier-
bei muss der Arretierstift (1) sichtbar sein (Bild 4).
Zum Entriegeln der Armstützen Arretierknopf nach hin-
ten ziehen (2) und Armlehne nach unten abschwenken
(Bild 4).
ACHTUNG: Es kann sein, dass durch den Transport die
Aufnahme der Rückenlehne etwas verbogen ist, diese
kann leicht nachgebogen werden bis der Arretierknopf
vorn richtig einrastet.
D

6
Gebrauchsanweisung TRS 130Drive Medical GmbH & Co. KG | Stand: 31.03.2020 | Irrtum und Änderungen vorbehalten
DE
Doppelfunktion-Feststellbremse
Zum Feststellen der Bremse Hebel nach unten drücken
(Bild 5). Gleichzeitig wird die Richtungsstellung des Ra-
des blockiert.
Zum Lösen der Bremse den Kopf des Hebels nach unten
drücken (Bild 6).
56
Fußstützen anbringen
Hängen Sie die mitgelieferten Fußstützen mit den bei-
den Bohrungen wie gezeigt an den jeweiligen Haltebol-
zen ein (Bild 7+8).
Fußstützen ver- und entriegeln
Zum Verriegeln der Fuß-
stützen diese zur Mitte
hin schwenken bis diese
hörbar einrasten. Zum Ent-
riegeln Hebel wie gezeigt
nach innen drücken und
Fußstützen seitlich anle-
gen (Bild 9).
Toiletteneimer
Toiletteneimer (auch mit
aufgesetztem Deckel)
stets von hinten einschie-
ben und entnehmen. Der
Toiletteneimer rastet ein,
die Sitzbrille kann zum
Reinigen einfach nach
oben abgenommen wer-
den (Bild 10).
Höheneinstellung der Fußstützen
Um die Fußstützen in der Höhe zu verstellen lösen Sie
zuerst die Klemmschraube (Bild 11) mit dem mitgeliefer-
ten Schlüssel.
Nach Verschieben können die Fußstützen in der Höhe
verstellt werden (Bild 12) für Unterschenkellängen von
420 – 500 mm.
Klemmschraube wieder
fest anziehen. Wahlweise
kann das Fersenband mit-
tels Klettverschluss ange-
bracht werden (Bild 13).
ACHTUNG:
Fußstützen niemals als
Aufstehhilfe verwenden!

Gebrauchsanweisung TRS 130
7
Drive Medical GmbH & Co. KG | Stand: 31.03.2020 | Irrtum und Änderungen vorbehalten
DE
Reinigung | Wartung
• Von Hand mit einem feuchten Tuch regelmäßig
reinigen!
• Keine aggressiven Reinigungsmittel verwenden!
• Keine Scheuermittel verwenden!
• Keine hochdosierten Chlor- und Essigreiniger
verwenden!
• Zur Desinfektion kann ein Sprühdesinfektionsmittel
verwendet werden, z.B. Descosept AF oder Bacillol AF
• Schrauben regelmäßig kontrollieren und gegebenen-
falls nachziehen!
• Das Produkt darf nicht dauerhaft Temperaturen über
60°C ausgesetzt werden (z.B. Verwendung in Sauna
etc.)
• Bei Defekten suchen Sie Ihren Fachhändler auf bei
dem Sie dieses Produkt erworben haben.
• Zustand der Reifen regelmäßig prüfen. Diese sind
„Pannensicher“, d.h. es muss kein Luftdruck
geprüft oder Luft nachgefüllt werden. Überprüfen
Sie aber immer die Reifen auf Risse oder sonstige
Beschädigungen.
Technische Daten
Produkt TRS 130
Artikelnummer 530100000
HMV-Nr. 18.46.02.0058
Gesamtlänge 95 cm
Gesamtlänge ohne
Fußstützen 63 cm
Gesamtbreite 56 cm
Gesamthöhe 97 cm
Rückenlehnenhöhe 38 cm
Rückenwinkel 20,5 cm
Sitzbreite 44 cm
Sitztiefe 42,5 cm
Sitzhöhe 52 cm
Überfahrbare Höhe 43 cm
Gewicht 14,4 kg
Max. Belastung 130 kg
Material Rahmen Geschweißtes Stahlrohr,
Pulverbeschichtet
Material Sitzbrille /
Armauflagen PP (Polyprophylen) /
PP (Polyurethan)

8
Instructions for use TRS 130
Drive Medical GmbH & Co. KG | Last updated: 31.03.2020 | Errors and alterations excepted
EN
Table of contents
Preface...................................................................................... 9
Declaration of conformity.................................................... 9
Service life ............................................................................... 9
Disposal.................................................................................... 9
Identification plate................................................................. 9
Reuse......................................................................................... 9
Warranty ................................................................................... 9
Parts of the product .............................................................. 10
Indication.................................................................................. 11
Scope of delivery................................................................... 11
Safety instructions................................................................. 11
Assembly.................................................................................. 11
Locking and unlocking the armrests ................................ 11
Double-function parking brake.......................................... 12
Mounting the footrests......................................................... 12
Locking and unlocking the footrests................................ 12
Toilet bucket............................................................................ 12
Height adjustment of the footrests................................... 12
Cleaning | Maintenance........................................................ 13
Technical data......................................................................... 13

Instructions for use TRS 130
9
Drive Medical GmbH & Co. KG | Last updated: 31.03.2020 | Errors and alterations excepted
EN
Identification plate
1
2
3
4
5
9
7 86
1 Article number | 2 Article name | 3 Manufacturer | 4 Se-
rial number | 5 UDI code | 6 Max. load | 7 Follow the ins-
tructions for use | 8 Medical device | 9 Production date
(year/month)
Reuse
This product can be reused.
Please note that all technical documents needed for safe
handling must also be given to the new user.
The product must be checked by the specialist dealer,
cleaned, and restored to optimum condition.
Always follow the manufacturer's instructions during
preparation; these are made available on request.
Accessories are available at www.drivedevilbiss.de or
from your specialist dealer.
Warranty
The warranty period for the product supplied by us is 24
months from the date of purchase. Defective parts will
be replaced free of charge if it can be shown that there is
a defect in materials or manufacturing.
Parts subject to wear are generally not covered during
the normal guarantee period unless the parts need re-
pair or replacement which became necessary as a clear,
direct consequence of a manufacturing or material error.
We reserve the right of error and modifications on the
basis of technical improvements and changes in design.
EXCLUSION OF WARRANTY
Parts subject to wear include (among others):
wheels, brakes and handles
Preface
Thank you for choosing a product from Drive DeVilbiss.
You will not be disappointed by the design, functionality
and quality of this product.
Please read these operating instructions carefully prior to
initial use. They contain important safety information and
valuable tips for the proper use and care. If you have ques-
tions or need additional information, contact your Drive
DeVilbiss specialist dealer who supplied your product.
These operating instructions contain all of the important
information for adjustment and operation. The most cur-
rent operating instructions are available as a PDF online
or can be requested from customer service.
Enlarged formats for visually impaired persons can be
displayed. Blind patients must be instructed by their at-
tendant. Repairs as well as some adjustments require
special technical training and must therefore be made by
the medical supplies dealer.
Declaration of conformity
For the product described, DRIVE MEDICAL GMBH &
Co.KG declares compliance according to the medical de-
vice regulation (EU) 2017/745.
Service life
Our company assumes a service life of five years for this
product as long as the product is used as intended and
all maintenance and service requirements are observed.
This service life may be significantly exceeded if the
product is carefully handled, repaired, maintained and
used and there are no technical limits based on the fur-
ther development of science and technology.
The service life may also be significantly shortened
through extreme and improper use, however. Determi-
nation of the service life by our company does not repre-
sent any additional guarantee.
Disposal
If you no longer need the product, please contact your
specialist dealer or bring the product to your local dis-
posal center.

10
Instructions for use TRS 130
Drive Medical GmbH & Co. KG | Last updated: 31.03.2020 | Errors and alterations excepted
EN
1. Push handle
2. Back rest
3. Locking screw
4. Seat
5. Armrest locking mechanism
6. Double-function parking brake
7. Toilet bucket with cover
8. Footrests
9. Heel strap
10. Footrest locking mechanism
11. Cover plate
12. Armrest
1
8
9
10
11
12 2
3
4
5
6
7
Parts of the product

Instructions for use TRS 130
11
Drive Medical GmbH & Co. KG | Last updated: 31.03.2020 | Errors and alterations excepted
EN
Indication
INDICATION:
Significant to full impairment of mobility/walking and
transfer in the case of structural and/or functional dama-
ge to the lower extremities (including amputation, after-
eects of injuries, musculoskeletal/neuromusculoskeletal
movement disorders)
• For use of the integrated toilet unit or to position over
a toilet.
Scope of delivery
1 x AWheeled commode
1 x BBucket with cover
2 x CFootrests
1 x DHeel strap
1 x ESeat cover
1 x FBackrest with armrests
1 x Instructions for use
1
A
E
F
B
C
Safety instructions
• Read these instructions for use carefully.
• All components should be checked for damage and a
secure fit prior to use.
• Clothing or body parts can be pinched when sitting
down, standing up, inserting the toilet bucket, as well
as when raising the armrests and locking them into
place.
• If you need to move over thresholds, do so slowly and
carefully, otherwise the wheels can become damaged!
• IMPORTANT: If you need to move in reverse over
thresholds with a person sitting in the wheeled com-
mode, there is a risk of the armest lock coming loose.
• Avoid wet conditions – risk of slipping!
• When parking a wheeled commode, always use the
parking brakes.
• During transfer into/out of the wheeled commode, the
footrests must be swiveled out of the way and the lock-
ing brakes must be applied.
• Never use the footrests as assistance when getting up
– risk of tipping!
• The wheeled commode is significantly less stable than
a regular wheelchair, therefore avoid leaning to the
side – risk of tipping!
• Prevent unauthorized use, for example, by children.
• Take note of the permitted maximum weight of the
user. This information can be found in the technical
data in these instructions for use as well as on the
identification plate.
Assembly
The wheeled commode
can be easily assembled.
Place the preassembled
back unit on the base
frame and secure it by tur-
ning the star screws clock-
wise (photo 2).
Locking and unlocking the armrests
Pull both armrests upwards until they audibly engage
(photo 3).
They will automatically click into place. Ensure that they
successfully click into place on both sides; in this case,
the locking pin (1) must be visible (photo 4).
To unlock the armrests, pull the locking knob back (2)
and swing the armrest downwards (photo 4).
IMPORTANT: It is possible for the mounting of the back-
rest to become slightly bent due to transport; this can be
easily bent back into place until the locking knob clicks
correctly into place in the front.
D

12
Instructions for use TRS 130
Drive Medical GmbH & Co. KG | Last updated: 31.03.2020 | Errors and alterations excepted
EN
Double-function parking brake
To apply the brake, press the lever downwards (photo 5).
At the same time, the directional position of the wheel is
blocked.
To release the brake, press the head of the lever down-
wards (photo 6).
56
Mounting the footrests
Hang the provided footrests with the two holes on the
respective retaining pins as shown (photo 7+8).
Locking and unlocking the footrests
To lock the footrests, swiv-
el them to the center un-
til they audibly click into
place. To unlock them,
press the lever inwards as
shown and move the foot-
rests to the side (photo 9).
Toilet bucket
Always insert and remo-
ve the toilet bucket from
the rear (also with the co-
ver on). The toilet bucket
snaps into place and the
toilet seat can be easi-
ly lifted o for cleaning
(photo 10).
Height adjustment of the footrests
To adjust the height of the footrests, first loosen the
clamping screw (photo 11) with the wrench provided.
After shifting, the footrests can be adjusted (photo 12)
for lower leg lengths of 420 – 500 mm.
Tighten the clamping
screw. The heel strap can
optionally be attached
using the Velcro fastener
(photo 13).
IMPORTANT:
Never use footrests to
assist with standing up!

Instructions for use TRS 130
13
Drive Medical GmbH & Co. KG | Last updated: 31.03.2020 | Errors and alterations excepted
EN
Cleaning | Maintenance
• Clean regularly with a moist cloth!
• Do not use any aggressive cleaning agents!
• Do not use abrasive cleaners!
• Do not use any high-dose chlorine and vinegar-based
cleaners!
• To disinfect, a spray disinfectant can be used such as
Descosept AF or Bacillol AF.
• Check the screws regularly and tighten, if necessary.
• The product should not be exposed to temperatures
above 60°C for long periods of time (for example, use
in a sauna, etc.).
• In the event of defects, contact your specialist dealer
from whom you purchased this product.
• Check the condition of the tires regularly. They are
"fail-safe", meaning that you do not have to check air
pressure or fill them with air. Always check the tires for
tears or other damage, however.
Technical data
Product TRS 130
Article number 530100000
HMV (medical aids register)
no.
18.46.02.0058
Overall length 95 cm
Overall length without
footrests 63 cm
Overall width 56 cm
Overall height 97 cm
Height of backrest 38 cm
Back angle 20.5 cm
Seat width 44 cm
Seat depth 42.5 cm
Seat height 52 cm
Height between floor and
seat
43 cm
Weight 14.4 kg
Max. load 130 kg
Frame material Welded steel tubing,
powder-coated
Seat / armrest cover
material
PP (polypropylene) /
PP (polyurethane)

14
Mode d’emploi TRS 130Drive Medical GmbH & Co. KG | Dernière mise à jour: 31.03.2020 | Sous réserve d’erreurs et de modifications
FR
Sommaire
Avant-propos........................................................................... 15
Déclaration de conformité................................................... 15
Durée de vie............................................................................ 15
Élimination................................................................................ 15
Plaque signalétique............................................................... 15
Recyclage................................................................................. 15
Garantie .................................................................................... 15
Pièces du produit................................................................... 16
Indication.................................................................................. 17
Contenu de la livraison......................................................... 17
Consignes de sécurité.......................................................... 17
Montage ................................................................................... 17
Verrouillage et déverrouillage des accoudoirs ............ 18
Frein double fonction............................................................ 18
Montage des repose-pieds................................................. 18
Verrouillage et déverrouillage des repose-pieds......... 18
Seau hygiénique .................................................................... 18
Réglage de la hauteur des repose-pieds........................ 19
NettoyageI maintenance .................................................... 19
Caractéristiques techniques............................................... 19

Mode d’emploi TRS 130
15
Drive Medical GmbH & Co. KG | Dernière mise à jour: 31.03.2020 | Sous réserve d’erreurs et de modifications
FR
Plaque signalétique
1
2
3
4
5
9
7 86
1 Référence | 2 Désignation | 3 Fabricant |
4 N° de série | 5 Code UDI | 6 Charge maximale |
7 Se conformer au mode d’emploi | 8 Dispositif médical |
9 Date de fabrication (année/mois)
Recyclage
Ce produit est recyclable.
Veiller à ce que tous les documents techniques néces-
saires à une utilisation sûre du produit soient également
remis au nouvel utilisateur.
Le produit doit être contrôlé, nettoyé et remis en parfait
état par un distributeur en vue de sa réutilisation.
Pour son retraitement, il convient de suivre les instruc-
tions du fabricant (disponibles sur demande).
Vous trouverez les accessoires disponibles sur le site
www.drivedevilbiss.de ou chez votre distributeur.
Garantie
Le produit livré par nous est garanti 24 mois à compter
de la date de l’achat. Les pièces défectueuses seront
remplacées gratuitement s'il a été démontré qu'elles
présentent un défaut de matériau ou de fabrication.
Les pièces d’usure ne sont normalement pas couvertes
par la garantie habituelle, excepté si elles nécessitent
des réparations ou un remplacement qui sont clairement
la conséquence directe d’un défaut de matériau ou de
fabrication.
Sous réserve d'erreurs et de modifications dues à des
améliorations techniques ou à des modifications de de-
sign.
EXCLUSION DE LA GARANTIE
Pièces d’usure(entre autres):
roues, roulettes, freins et poignées
Avant-propos
Nous vous remercions d'avoir choisi un produit de De-
Vilbiss.
Le design, la fonctionnalité et la qualité de ce produit
sauront vous apporter pleine satisfaction.
Avant d’utiliser le produit pour la première fois, veuil-
lez lire attentivement le présent mode d’emploi. Vous y
trouverez des consignes de sécurité importantes et de
précieux conseils pour son utilisation et son entretien
corrects. Pour toute question ou information complé-
mentaire, adressez-vous au distributeur Drive DeVilbiss
qui vous a livré ce produit.
Le présent mode d’emploi contient toutes les instruc-
tions nécessaires au réglage et à l'utilisation du produit.
La version la plus récente du mode d’emploi peut être
consultée en ligne au format PDF et téléchargée ou de-
mandée auprès du service client.
Elle existe en caractères grand format pour malvoyants.
Les non-voyants doivent être initiés à l'utilisation du pro-
duit accompagnés d'un auxiliaire. Les réparations ainsi
que certains réglages requièrent des compétences tech-
niques spéciales et doivent donc obligatoirement être
eectués par un distributeur de matériel médical qualifié.
Déclaration de conformité
DRIVE MEDICAL GMBH & Co.KG déclare que le produit
est conforme au règlement (UE) 2017/745 relatif aux dis-
positifs médicaux.
Durée de vie
Pour ce produit, notre entreprise table sur une durée de
vie de cinq ans, dans la mesure où il est utilisé confor-
mément à l'usage pour lequel il est prévu et où toutes
les indications relatives à la maintenance et au service
après-vente sont respectées.
Cette durée de vie peut même être sensiblement pro-
longée lorsque le produit est traité, entretenu et utilisé
avec soin et qu'aucune limite technique ne résulte des
évolutions scientifiques et techniques.
La durée de vie peut par contre être fortement raccour-
cie si le produit est soumis à des sollicitations extrêmes
et s’il n’est pas correctement utilisé. La détermination de
la durée de vie par notre entreprise ne constitue en au-
cun cas une garantie supplémentaire.
Élimination
Si vous n’avez plus besoin du produit, contactez s’il
vous plaît votre distributeur ou apportez le produit à la
déchetterie près de chez vous.

16
Mode d’emploi TRS 130Drive Medical GmbH & Co. KG | Dernière mise à jour: 31.03.2020 | Sous réserve d’erreurs et de modifications
FR
1. Poignée
2. Dossier
3. Vis de serrage
4. Lunette
5. Verrouillage des accoudoirs
6. Frein double fonction
7. Seau hygiénique avec couvercle
8. Repose-pied
9. Talonnière
10. Verrouillage du repose-pied
11. Plaque de recouvrement
12. Accoudoir
1
8
9
10
11
12 2
3
4
5
6
7
Pièces du produit

Mode d’emploi TRS 130
17
Drive Medical GmbH & Co. KG | Dernière mise à jour: 31.03.2020 | Sous réserve d’erreurs et de modifications
FR
Indication
INDICATION:
Mobilité/capacité de déplacement fortement réduites ou
nulles chez les personnes présentant des lésions struc-
turelles et/ou fonctionnelles des membres inférieurs
(entre autres amputation, séquelles de blessures, trou-
bles de la mobilité dus à des atteintes musculosquelet-
tiques/neuromusculosquelettiques)
• Utilisation des toilettes intégrées ou passage aux
toilettes.
Contenu de la livraison
1 x AChaise garde-robe à roulettes
1 x BSeau avec couvercle
2 x CRepose-pied
1 x DTalonnière
1 x EAssise
1 x FDossier avec accoudoirs
1 x Mode d’emploi
1
A
E
F
B
C
Consignes de sécurité
• Lire attentivement ce mode d’emploi.
• Avant d’utiliser le produit, vérifier tous ses éléments
pour s’assurer qu’ils ne sont pas endommagés et ne
bougent pas.
• Attention lorsque vous vous asseyez, vous levez, lors
de la mise en place du seau hygiénique et lorsque vous
relevez et abaissez les accoudoirs, des vêtements ou
des parties du corps peuvent se coincer.
• Si des seuils doivent être franchis, le faire lentement
et avec précaution afin de ne pas endommager les
roulettes.
• ATTENTION: Si vous devez franchir des seuils à recu-
lons avec une personne assise sur la chaise garde-
robe à roulettes, le mécanisme de blocage des accou-
doirs risque de se desserrer.
• Éviter les sols mouillés – Vous risquez de glisser.
• La chaise garde-robe à roulettes doit toujours être
garée avec les freins serrés.
• Pour s’asseoir sur la chaise garde-robe à roulettes et/
ou se lever, toujours écarter les repose-pieds et ser-
rer les freins.
• Ne jamais appuyer les pieds sur les repose-pieds pour
se lever –- La chaise garde-robe à roulettes risque de
basculer.
• La chaise garde-robe à roulettes est nettement moins
stable que les fauteuils roulants ordinaires. Vous devez
donc éviter de vous pencher sur les côtés – la chaise
risque sinon de basculer.
• Ne pas laisser les personnes non autorisées, p.ex. des
enfants, utiliser la chaise garde-robe à roulettes.
• Respecter le poids maximal autorisé pour l’utilisateur.
Il est indiqué dans ce mode d’emploi à la rubrique
des caractéristiques techniques et sur la plaque
signalétique.
Montage
La chaise garde-robe à
roulettes est simple à
monter.
Emboîter le dossier pré-
monté sur le châssis et le
fixer en tournant les vis
à poignée étoile dans le
sens des aiguilles d’une
montre (fig. 2).
D

18
Mode d’emploi TRS 130Drive Medical GmbH & Co. KG | Dernière mise à jour: 31.03.2020 | Sous réserve d’erreurs et de modifications
FR
Verrouillage et déverrouillage des
accoudoirs
Tirer les deux accoudoirs vers le haut jusqu’à ce qu’ils
s’enclenchent (on doit entendre un «clic») (fig. 3).
Les accoudoirs s’enclenchent automatiquement.
S’assurer que les deux accoudoirs sont bien enclenchés,
la goupille d’arrêt (1) doit être visible (fig. 4).
Pour déverrouiller les accoudoirs, tirer le bouton de ver-
rouillage vers l’arrière (2) et rabattre l’accoudoir (fig. 4).
ATTENTION: Il se peut que du fait du transport, le mon-
tant du dossier soit légèrement déformé. Il se redresse
facilement jusqu‘à ce que le bouton de verrouillage à
l‘avant s‘enclenche correctement.
Frein double fonction
Pour serrer le frein, appuyer sur le levier (fig. 5). La rou-
lette est bloquée dans sa position.
Pour desserrer le frein, appuyer sur la tête du levier
(fig. 6).
5 6
Montage des repose-pieds
Accrocher les repose-pieds livrés avec le produit: insé-
rer les boulons dans les deux trous comme indiqué sur
les figures (fig. 7+8).
Verrouillage et déverrouillage des
repose-pieds
Pour verrouiller les re-
pose-pieds, les faire pivo-
ter vers l’intérieur jusqu’à
ce qu’ils s’enclenchent (on
doit entendre un « clic »).
Pour déverrouiller les re-
pose-pieds, appuyer sur
le levier vers l’intérieur et
déplacer les repose-pieds
vers les côtés comme indi-
qué sur la figure (fig. 9).
Seau hygiénique
Toujours insérer et sortir
le seau hygiénique (avec
son couvercle) par le haut.
Le seau hygiénique s’em-
boîte. L’assise peut être
enlevée facilement par
le haut pour le nettoyage
(fig. 10).

Mode d’emploi TRS 130
19
Drive Medical GmbH & Co. KG | Dernière mise à jour: 31.03.2020 | Sous réserve d’erreurs et de modifications
FR
Caractéristiques techniques
Produit TRS 130
Référence 530100000
N° HMV 18.46.02.0058
Longueur totale 95 cm
Longueur totale sans
repose-pieds 63 cm
Largeur totale 56 cm
Hauteur totale 97 cm
Hauteur du dossier 38 cm
Inclinaison du dossier 20,5 cm
Largeur de l’assise 44 cm
Profondeur de l’assise 42,5 cm
Hauteur du siège 52 cm
Hauteur entre le sol et
l’assise
43 cm
Poids 14,4 kg
Charge maximale 130 kg
Matériau du cadre Tube en acier soudé
revêtu poudre
Matériau Lunette /
accoudoirs PP (polypropylène) /
PU (polyuréthane)
Réglage de la hauteur des repose-pieds
Pour régler la hauteur des repose-pieds, commencer par
desserrer la vis (fig. 11) avec la clé fournie avec le produit.
Les repose-pieds peuvent être réglés (fig. 12) pour les
jambes de 420 à 500 mm.
Bienresserrerlavis.Latalon-
nière peut si on le souhaite
être fixée au moyen de la
fermeture auto-agrippante
(fig. 13).
ATTENTION:
Ne jamais appuyer les
pieds sur les repose-pieds
pour se lever!
NettoyageI maintenance
• Nettoyer régulièrement le produit à la main avec un
chion humide.
• Ne pas utiliser de détergents agressifs.
• Ne pas utiliser de produits abrasifs pour le nettoyage.
• Ne pas utiliser de détergent chloré ni de vinaigre
ménager fortement concentrés.
• Pour la désinfection, on peut utiliser un désinfectant
en spray, par exemple Descosept AF ou Bacillol AF.
• Vérifier les vis régulièrement et les resserrer le cas
échéant.
• Le produit ne doit pas être exposé à des températu-
res supérieures à 60°C pendant une durée prolongée
(p. ex., ne pas l’utiliser dans une cabine de sauna, etc.).
• Si le produit est défectueux, contacter le distributeur
qui vous l’a livré.
• Contrôler régulièrement l’état des pneus. Ces derniers
sont anti-crevaison, c’est-à-dire qu’il n’est pas néces-
saire de les gonfler ni de vérifier leur pression. Toute-
fois, il est indispensable de vérifier qu’ils ne sont pas
fissurés et ne présentent pas d’autres dommages.

20
Gebruiksaanwijzing TRS 130
Drive Medical GmbH & Co. KG | Versie: 31.03.2020 | Drukfouten en wijzigingen voorbehouden
NL
Inhoudsopgave
Voorwoord............................................................................... 21
Verklaring van overeenstemming ..................................... 21
Levensduur .............................................................................. 21
Verwijdering ............................................................................ 21
Typeplaatje .............................................................................. 21
Hergebruik............................................................................... 21
Garantie .................................................................................... 21
Onderdelen van het product .............................................. 22
Indicatie .................................................................................... 23
Geleverd product................................................................... 23
Veiligheidsinstructies............................................................ 23
Montage ................................................................................... 23
Armleuningen ver-/ontgrendelen...................................... 23
Parkeerrem met dubbele functie....................................... 24
Voetsteunen aanbrengen.................................................... 24
Voetsteunen ver-/ontgrendelen......................................... 24
Toiletemmer............................................................................. 24
Hoogte van de voetsteunen instellen.............................. 24
Reiniging | onderhoud .......................................................... 25
Technische gegevens........................................................... 25
