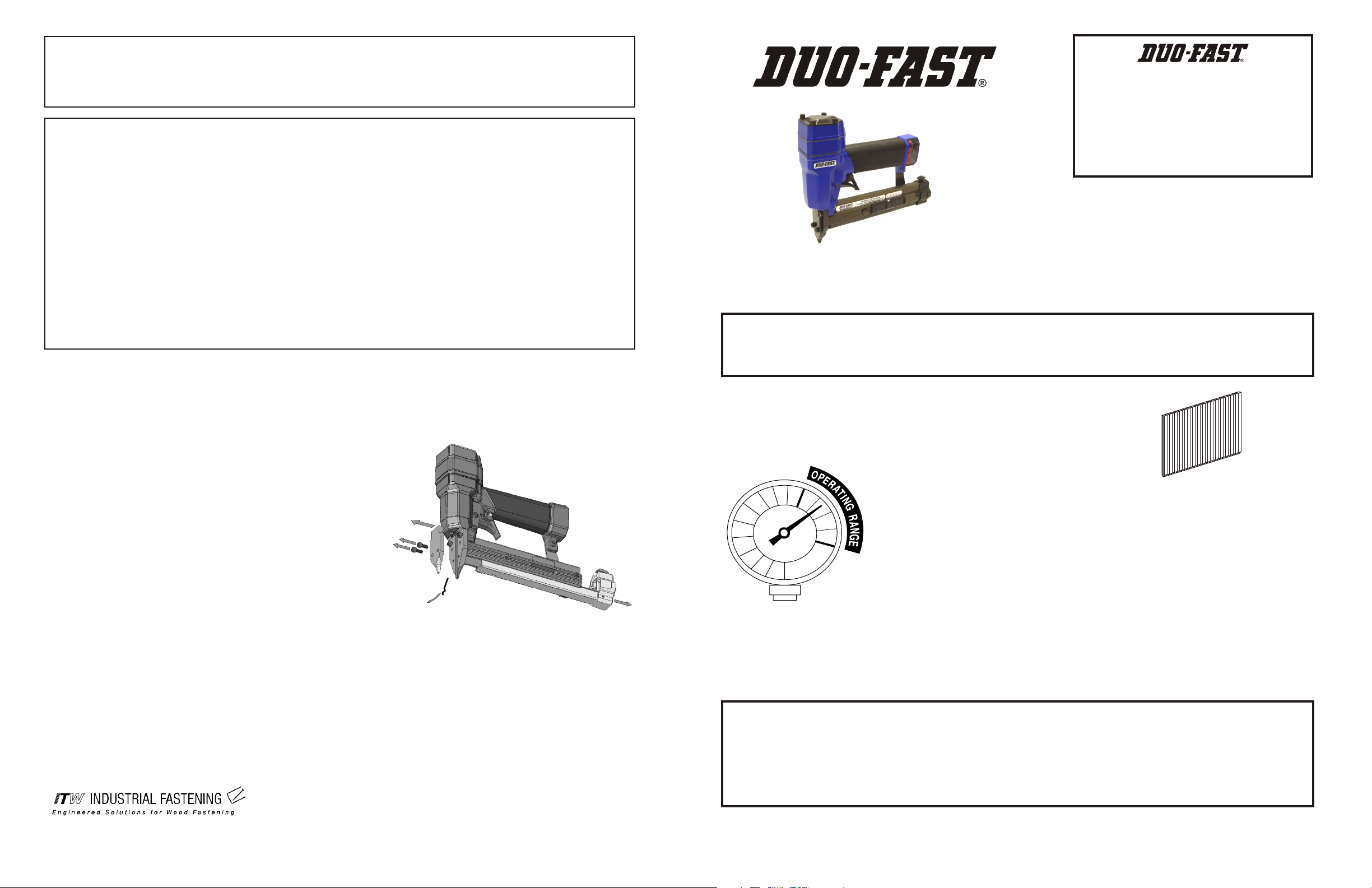

DUO-FAST SURESHOT 2232 User manual

NOTE: LOADING INSTRUCTIONS FOR THIS TOOL ARE LOCATED IN THE SAFETY, OPERATION, AND INSTRUCTION MANUAL.
NOTA: LAS INSTRUCCIONES DE CARGADO PARA ESTA HERRAMIENTA SE ENCUENTRAN EN EL MANUAL DE INSTRUCCIÓN Y OPERACIÓN
SEGURA.
The SureShot Staplers are designed in compliance with American National Standards Institute, ANSI SNT-101-2002
and current applicable OSHA regulations.
Las Grapadoras están diseñada en cumplimiento de las normas el Instituto Nacional de Normas Americanas ANSI
SNT-101-2002 y los reglamentos actuales aplicables de OSHA.
OPERATING AIR PRESSURE RANGE: 65-100 PSIG 4,5÷7 Bar
MAXIMUM OPERATING PRESSURE: 100 PSIG 7 Bar
FREE AIR CONSUMPTION
PER STROKE=
.0039 ft³ @ 65 psig/ 4,5 Bar
.0043 ft³ @ 70 psig/ 5,0 Bar
.0052 ft³ @ 90 psig/ 6,0 Bar
.0064 ft³ @ 100 psig/ 7,0 Bar
FASTENER LOAD CAPACITY:
One strip of 2200 series 18 ga. headless
pins from 1/2” to 1”.
CAPACIDAD DE CARGA DE GRAPAS:
Una tira de 2200 series 18ga. de
ganchos sin cabeza desde 12 mm hasta
25 mm de largo.
CONSUMO DE AIRE LIBRE
POR DISPARO=
.11 Ltrs. @ 4,5 Kg/cm²
.12 Ltrs. @ 5,0 Kg/cm²
.15 Ltrs. @ 6,0 Kg/cm²
.18 Ltrs. @ 7,0 Kg/cm²
22
RANGO DE AIRE DE PRESIÓN DE FUNCIONAMIENTO = 4,5 Kg/cm a 7 Kg/cm
2
PRESIÓN MÁXIMA DE FUNCIONAMIENTO = 7 Kg/cm
DUO-FAST 2200 series - 18 Gauge Headless Pins
18 gauge - Headless Pins 0.040” x 0.050”- Chisel Point
4
402510 SAFETY GLASSES
OPTIONAL EQUIPMENT AVAILABLE FOR THE SURESHOT 2232 STAPLER:
EQUIPO OPCIONAL DISPONIBLE PARA LA GRAPADORA SURESHOT 2232:
SERVICE & REPAIR:
SERVICIO Y REPARACION:
This tool must not be disassembled, serviced, repaired or reassembled by anyone except qualified DUO-FAST
service personnel.Incorrect servicing, repairs and assembly of this tool may result in serious injury to the user
and/or damage to the tool. Your DUO-FAST Distributor/Dealer is ready to help with any service or repair
problems you may have.
Esta herramienta debe ser exclusivamente desarmada, mantenida, reparada o armada por el personal de
servicio capacitado de DUO-FAST. El servicio, las reparaciones y el armado incorrectos de esta herramienta
pueden producir lesiones graves al usuario y danos a la herramienta. Su distribuidor/concesionario de DUO-
FAST esta listo para ayudarle con todo tipo de servicio o con cualquier problema de reparaciones que se le
ofrezca.
For the DUO-FAST Warranty & Service Partner in your area, call: 1-888-DUO-FAST (386-3278).
Para obtener su Garantía de DUO-FAST y el Centro Asociado de Servicio más cercano a su área,
llame al: 1-888-DUO-FAST (386-3278).
CLEARING A JAM:
DES OBSTRUCCIÓN DE UN ATASCAMIENTO:
SURESHOT™ - 2232
501665
ITW Industrial Fastening
2400 Galvin Drive
Elgin, IL 60124
www.duo-fast.com
1-847-783-5500
©2007 ITW Industrial Fastening
01/08 501724-2
Made in Italy
1
©2007 Form No. 501724-2 01/2008.3FTDF-2232
Damaged parts, non-DUO-FAST manufactured fasteners and excessive dirt build up are the major causes of
fastener jams.
Las piezas dañadas, los clavos que no hayan sido fabricados por DUO-FAST y el exceso de suciedad acumulada
son las causas principales de que se traben clavos.
Follow this procedure if a jam should occur:
Siga este método si se produce un trabado:
• Disconnect air supply hose.
• Desconecte la manguera de suministro de aire.
• Remove all nails from tool.
• Quite todos los clavos de la herramienta.
• Follow illustration to access the nails raceway of your tool.
• Observe la ilustracion para tener acceso al canal de los clavos de la herramienta.
• Remove obstructing nails, reattach removed parts in reverse order and reload nail strip.
• Quite el clavo atascada, vuelva a montar las piezas quitadas en orden inverso y vuelva a cargar los
clavos.
• Reconnect air supply hose.
• Vuelva a conectar la manguera de suministro de aire.
2
4
1
3
NOTE: If tool continues to jam, take it out of service immediately and have it serviced by an authorized service center.
NOTA: Si la herramienta sigue trabándose, desconéctela inmediatamente y llévela a repararla a un centro de servicio autorizado.
M per
Part# product description box/ctn
650411 2216 - 1/2” 10.00
650412 2224 - 3/4” 5.00
650413 2232 - 1” 5.00

SureShot 2232
SURESHOT
2232
3
Always Wear
Safety Glasses
When Using
Power Tools
402510
SAFETY: A pair of safety glasses that meets ANSI Z87.1 requirements must always be worn when using this tool. The use of proper eye protection
has been shown to significantly reduce eye injuries. Complete safety training is available from your DUO-FAST representatives. It includes a
wide range of safety materials to help keep safety awareness high throughout the work area.
SEGURIDAD: Un par de gafas de seguridad que cumplen con los requerimientos ANSI Z87.1 deber ser siempre usados con el uso de esta
herramienta. El uso de protección ocular adecuada ha mostrado que reduce significativamente las lesiones oculares. Una capacitación completa
sobre seguridad está disponible a través de sus representantes de DUO-FAST. La misma incluye una amplia gama de material sobre seguridad
para ayudarlo a mantener un alto nivel de conciencia sobre la seguridad en toda el área de trabajo.
WARRANTY: Before buying or using any DUO-FAST tool, read the limited warranty that applies. For warranty details, see the full-line catalog or
the warranty information in the tool carton.
GARANTÍA: Antes de comprar o utilizar cualquier herramienta DUO-FAST, lea la garantía limitada que se aplica. Para obtener detalles de la
garantía consulte el catálogo de toda la línea o la información sobre la garantía en la caja de la herramienta.
Key# Part# Description#
34 1015304 O-Ring
35 1015333 Bush
36 1015314 Screw
37 501678 Screw
38 501679 Support
39 501682 Screw
40 501683 Nose
41 501453 Screw
42 501691 Screw
43 501694 Noseplate
44 501696 Screw
45 501697 Screw
46 501698 Ball
47 501699 Spring
48 501701 Screw
49 501702 Adjusting
50 501707 Dx Guide
51 1015341 Spring
52 501711 Pusher
53 501720 Slider
54 501692 Pin
55 1015507 Spring
56 501732 Trigger Lock
57 501733 Spacer
58 501734 Adjusting Lever
59 501735 Connecting Rod
60 501736 Screw
61 501738 Magazine
62 501442 Spring
63 501441 Trigger
64 501440 Pin
65 501269 Dual Trigger Kit
Key# Part# Description#
1 1015340 Spring
2 1015303 O-Ring
3 1015312 O-Ring
4 501429 Valvle Ass’y
5 1015311 O-Ring
6 1015306 O-Ring
7 1015330 Ring
8 1015308 O-Ring
9 1015309 Gasket
10 1015327 Piston
11 1015310 Gasket
12 1015428 Pin
13 501673 Driver Blade
14 1015422 Cylinder
15 1015307 O-Ring
16 1015328 Bumper
17 1015420 Screw
19 1015324 Deflector
20 1015329 Exhaust Gasket
21 1015322 Head
22 1015326 Head Gasket
23 1015427 Extension
24 1015305 O-Ring
25 1015323 Silencer
26 501674 Body
27 1015319 E-Ring
28 1015337 Trigger
29 1015335 Pin
30 1015318 Ball
31 1015339 Spring
32 1015332 Trigger Valve
33 1015302 O-Ring
MODEL: SS-2232
18 ga.Headless Pinner
17
19
20
21
22
23
22
26
24
25
30
31
34
35
33
32
24
65
27
28
29
27
62
63
64
2
61
51
45
60
52
46
49
59
58
53
47
48
50
57
37
55
38
54
39
56
36
1
7
8
2
3
5
6
4
41
42
44
43
40
11
9
10
12
13
8
14
15
16
* = New Part
< = Part Change
