DURAVIT DuraSquare 760426 User manual

DuraSquare
Montageanleitung Whirlwanne aus DuraSolid, Flieseneinbau (Nische, Ecke, Vorwand)
Mounting instructions Tiled whirltub made of DuraSolid, (niche, corner, back-to-wall)
Notice de montage Baignoire balnéo en DuraSolid, carrelée (niche, angle, contre-cloison)
Montagehandleiding Whirlbad van DuraSolid, tegelmontage (nis, hoek, back-to-wall)
Instrucciones de montaje Bañera de hidromasaje de DuraSolid, empotrada con azulejos (entre 3 paredes,
esquina, antepared)
Istruzioni di montaggio Vasca idromassaggio in DuraSolid, da incasso (in nicchia, angolare, da appoggio a parete)
Instruções de montagem Banheira de hidromassagem DuraSolid, montagem de azulejos (entre 3 paredes, de
canto, de parede)
Monteringsvejledning Spabad af DuraSolid, fliseindbygning (niche, hjørne, forvæg)
Asennusohje Poreamme DuraSolidia, kaakeleihinasennus (kolo, nurkka, suoraa seinää vasten)
Monteringsanvisning Spakar av DuraSolid, innfliset (nisje, hjørne, back-to-wall)
Monteringsanvisning Badkar i DuraSolid, inbyggnadsversion (nisch, hörn, baksida mot vägg)
Paigaldusjuhend DuraSolidist valmistatud mullivann, plaatide paigaldamine (nišš, nurk, esisein)
Instrukcja montażu Wanna z hydromasażem zDuraSolid, do zabudowy wpłytkach ceramicznych (montaż
wnękowy, kątowy, przyścienny)
       DuraSolid,   ( ,
,  )
Montážní návod Vířivá vana z DuraSolid k zabudování do obkladu (do niky, do rohu, do předstěny)
Návod na montáž Vírivka zmateriálov DuraSolid, obloženie obkladačkami (nika, roh, prednástena)
Szerelési útmutató Hidromasszázs-kád DuraSolid anyagból, csempeburkolatos beépítés (fülkébe, sarokba,
fal mellé)
Upute za montažu Hidromasažna kada od DuraSolida, ugradnja na pločice (udubina, kut, prednja
stijenka)
Instrucţiuni de instalare Cadă jacuzzi din DuraSolid, montare în plăci ceramice (nişă, colţ, pe perete)
Navodila za montažo Masažna kad iz materiala DuraSolid, obložena s ploščicami (niša, vogal, predstena)
      DuraSolid,    (  ,  ,
  )
Montāžas instrukcija Virpuļvanna no DuraSolid, apdare ar flīzēm (niša, stūris, priekšējā siena)
Montavimo instrukcija Sūkurinė vonia iš „DuraSolid“, įmontuojama su plytelių apdaila (statyti į nišą, kampą,
prie sienos)
Montaj kılavuzu DuraSolid masajlı küvet, fayanslı montaj (ön panel, köşe, duvara tam dayalı)
ᆹ㻵䈤᰾ DuraSolid᤹᪙⎤㕨ˈᆹ㻵⬧⹆˄ሿᡯ䰤ǃ䀂㩭ǃ໱䶒˅
꫙렍꫙ꐺ꫑ DuraSolid끊눥멵넱꫙렍꙲闅뤉骽꙲ꐩ
♥ቭⅧሴ崻㢝㦇 DuraSolid完ንኄአእክኖᇬኜኁወ⩚手⨚㡈⚠⭐ኜኁኴᇬነዙኧዙᇬ⭐槱

# 760426
Leben im Bad
Living bathrooms

2 WH_DuraSquare_built-in/17.05.2

WH_DuraSquare_built-in/17.05.2 3
Wichtige Hinweise Elektroinstallation 4
Important information Electrical installation 6
Remarques importantes Installation électrique 8
Belangrijke aanwijzingen Elektrische installatie 10
Información importante Instalación eléctrica 12
Indicazioni importanti Installazione elettrica 14
Indicações importantes Instalação eléctrica 16
Vigtige henvisninger Elinstallation 18
Tärkeitä ohjeita Sähköasennus 20
Viktig informasjon Elektroinstallasjon 22
Viktig information Elinstallation 24
Olulised nõuanded Elektripaigaldus 26
Ważne informacje Instalacja elektryczna 28
    30
Důležité pokyny Elektroinstalace 32
Dôležité upozornenia Elektroinštalácia 34
Fontos tudnivalók Elektromos telepítési munkák 36
Važne napomene Elektroinstalacija 38
Indicaţii importante Instalarea electrică 40
Pomembni napotki Električna inštalacija 42
   44
Svarīgi norādījumi Elektroinstalācija 46
Svarbūs nurodymai Elektros instaliacija 48
Önemli bilgiler Elektrik tesisatı 50
䟽㾱䈤᰾ ⭥≄ᆹ㻵 52
늱넍ꩡ뼢 놹韥녚렍꫙렍 54
摜尐㽷㎞ℚ檔 榊㺦岼⌨ 56
58
Montage, Installation, Montage, Montage, Montaje, Montaggio, Montagem, Montering, Asennus, Montering, Montering, Paigaldus, Montaż,
, Montáž, Montáž, Szerelés, Montaža, Instalarea, Montaža, , Montāža, Montavimas, Montaj,ᆹ㻵,꫙렍,岼函,60
en defrnlesitptdafinosvetplrucsskhuhrroslbglvlttrzhkojaar

Montagehinweise
Vor der Montage Vorinstallationsdatenblätter beachten.
Diese stehen im Internet unter www.pro.duravit.com zum
Download bereit.
16
Montage der Ab- und Überlaufgarnitur
Zur Montage einer Ab- und Überlaufgarnitur
mit Wanneneinlauf oder Bodenzulauf wird der
Anschlussschlauch #790166 empfohlen.
18
Revisionsöffnungen vorsehen
Whirlwanne so einbauen, dass alle wichtigen
Aggregate (Pumpe, Gebläse und Steuerung)
zugänglich bleiben.
> Revisionsöffnungen vorsehen:
• Abmessungen der Revisionsöffnungen
für Aggregate: min. 50 x 50 cm
für Ablaufgarnitur: min. 20 x 20cm
• gegen Spritzwasser abgedichtet
• nur mit einem Werkzeug zu öffnen
21
Whirlsystem prüfen
> Whirlsystem 10 Minuten anschalten:
bei Kreisläufen mit Intensitätsstufen diese einmal
komplett durchlaufen.
> Wasser in der Wanne lassen, 10 Minuten warten.
> Dichtheit prüfen.
> Falls Anpassungen notwendig sind, Prüfung
wiederholen.
22
Essigsäurefreies Silikon verwenden
> Silikon auf Alkoxybasis verwenden.
24
Luftzufuhr vorsehen
> Für die Luftzufuhr eine Öffnung in der Verkleidung
mit einer Fläche von ca. 15 cm2(z. B. 3 x 5 cm
oder 2 x 7,5 cm) vorsehen.
Zur Montageanleitung
Die Montageanleitung ist Bestandteil der Duravit
Whirlwanne und muss vor der Montage sorgfältig gelesen
werden.
Zielgruppe und Qualifikation
Die Whirlwanne darf nur durch ausgebildete
Sanitärinstallateure montiert werden. Die
Elektroinstallation darf nur von ausgebildeten
Elektroinstallateuren durchgeführt werden.

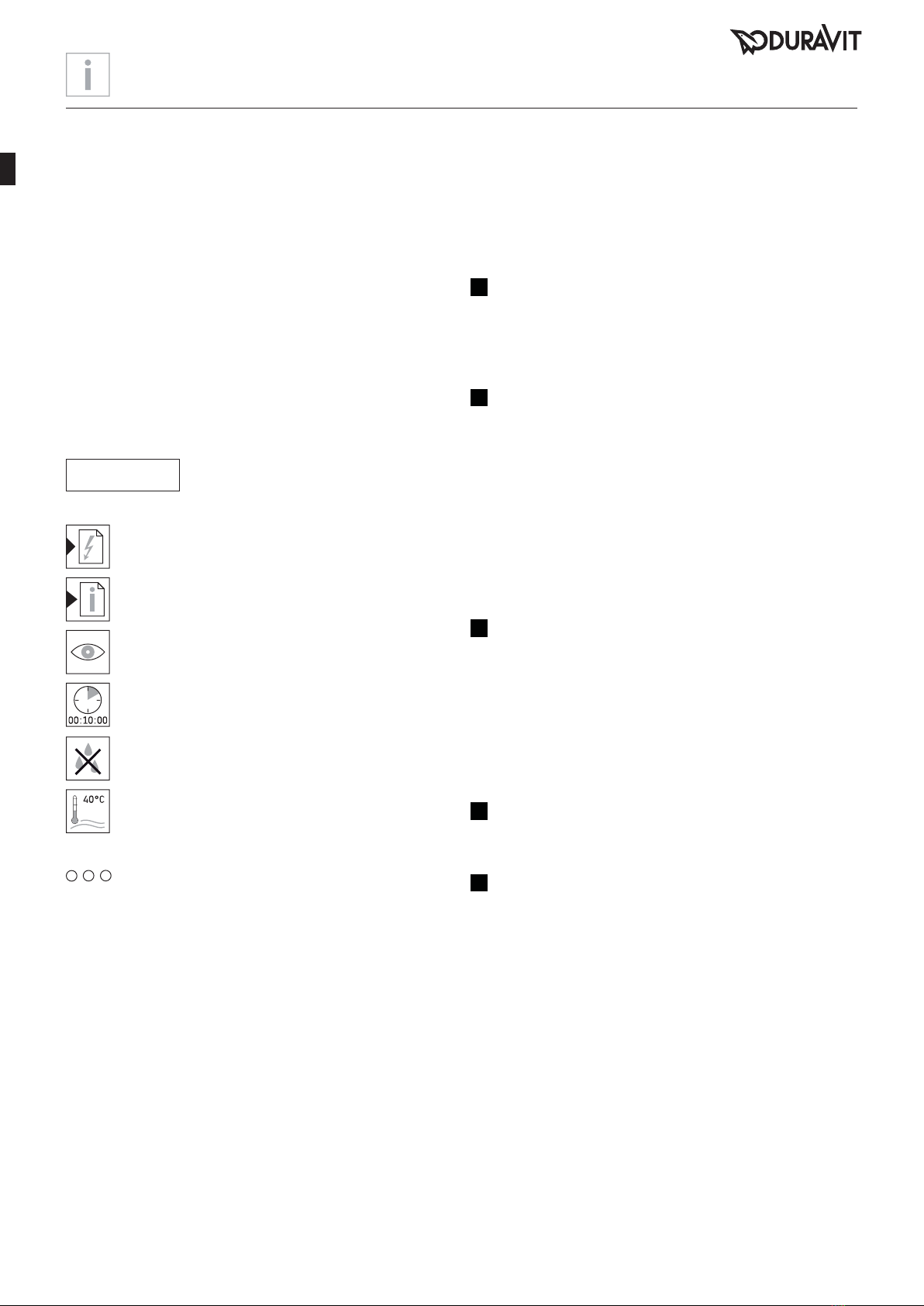

Erklärung der Signalwörter und Symbole
ACHTUNG Beschreibt Schäden, welche nicht die
Person betreffen.
Verweis auf Kapitel Elektroinstallation
Verweis auf Montagehinweis in diesem Kapitel
Aufforderung zum Sichten (z.B. auf Kratzer)
Angabe der Zeitdauer (z.B. 10 Minuten)
Aufforderung zum Prüfen auf Dichtigkeit
Angabe der Temperatur
Bedieneinheit
(Anzahl richtet sich nach dem Whirlsystem)
> Handlung erforderlich
Sicherheitshinweise
Lebensgefahr durch Stromschlag
> Komponenten der Whirlwanne NICHT demontieren.
Produkt- und/oder Sachschäden
Der Verstoß gegen örtliche sowie länderspezifische
Vorschriften und Normen kann Schäden am Produkt und/
oder Sachschäden verursachen.
> Installationsvorschriften örtlicher Versorgungs-
unternehmen sowie länderspezifische Normen
uneingeschränkt einhalten.
Wichtige Hinweise
4WH_DuraSquare_built-in/17.05.2
de

L
N
PE
600
600
2250*
0
1
2
WH_DuraSquare_built-in/17.05.2 5
de
II
I

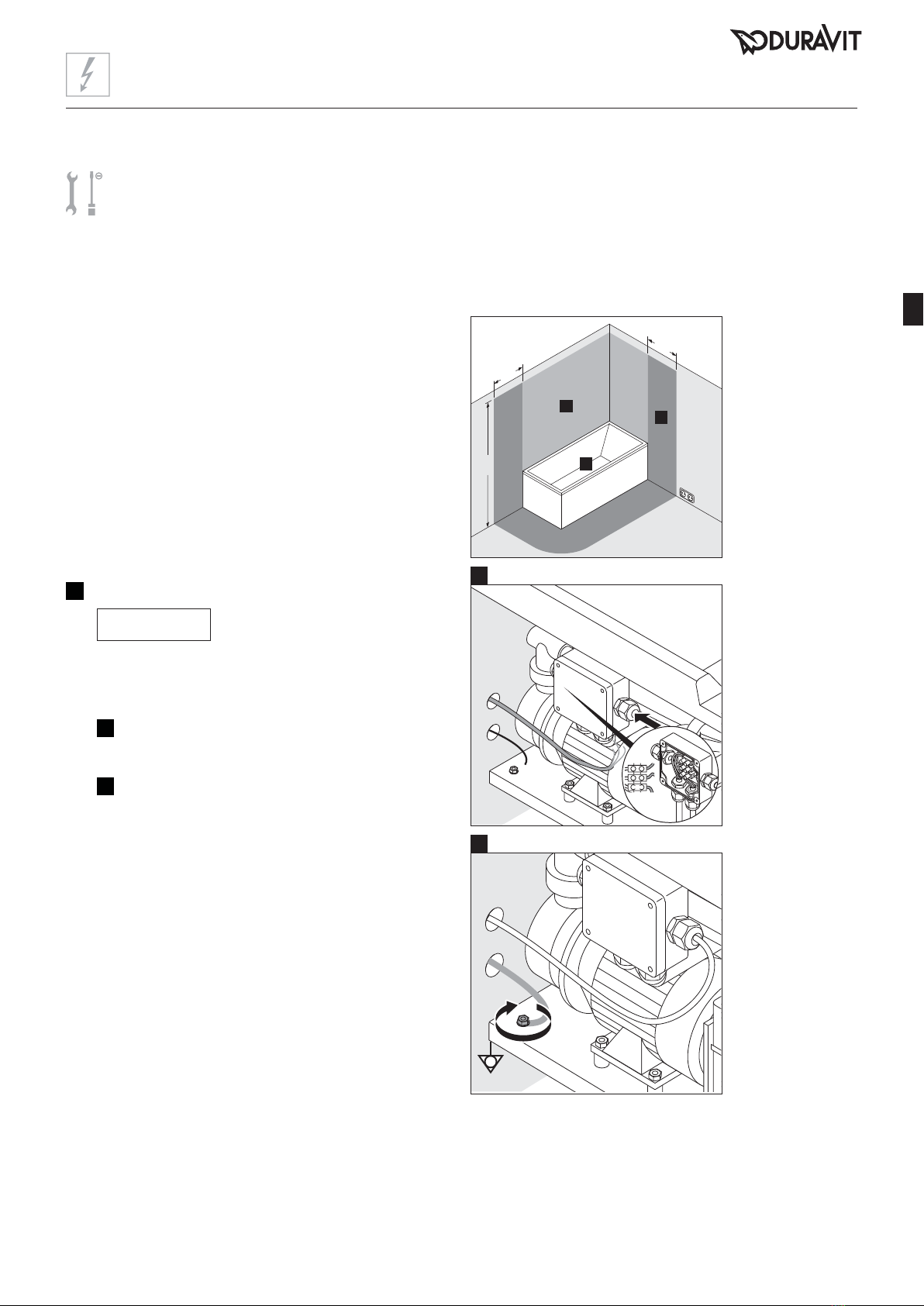

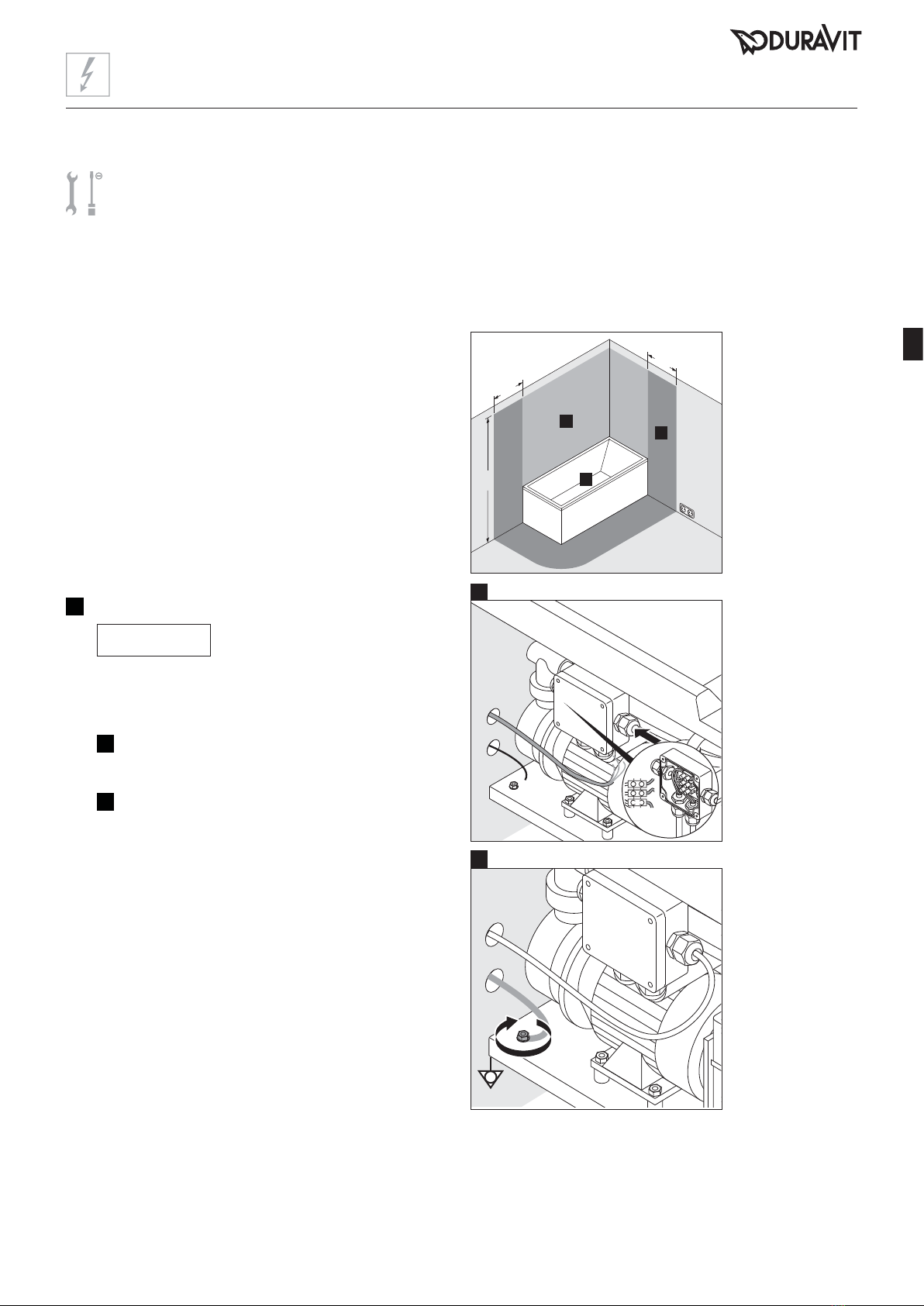

Schutzzonen nach DIN VDE 0100-701
*oder Höhe des
höchsten fest
angebrachten
Brausekopfes/
Wasserauslasses;
je nachdem, was
höher ist
15
Whirlwanne anschließen
ACHTUNG Funktionsstörungen durch
falsche Montage!
> Leitungen nicht mit Kabelbindern
zusammenbinden.
> Zuleitung nicht parallel zu Steuerleitungen
verlegen.
I
Zuleitung an Netzanschlussdose anschließen.
II
Potentialausgleichsleitung an Whirlwanne
anschließen.
Vorinstallation
> Festverlegte Zuleitung für Stromversorgung legen:
• separate Absicherung und
Fehlerstrom-Schutzeinrichtung (RCD) vorschalten
• allpolig trennenden Hauptschalter
außerhalb der vorgegebener Schutzzonen (0 – 2)
vorschalten
• Zuleitung 3 000 mm herausschauen lassen
> Leitung für Potentialausgleich legen:
• Leitung 3 000 mm herausschauen lassen
76xxx xx x xx xx00: 50 Hz, 220 – 240 V AC
76xxx xx x xx xx06: 60 Hz, 220 – 240 V AC
IN= 16 A
I∆N ≤ 30 mA
Stromversorgung
Absicherung
RCD
Elektroinstallation

Mounting instructions
Please read pre-installation information sheets prior to
the installation. These are available to download on the
Internet at www.pro.duravit.com.
16
Mounting the cable-driven waste and overflow
The connecting hose #790166 is recommended for
mounting a cable-driven waste and overflow with a
bath spout or base inlet.
18
Providing for inspection hatches
Install the whirltub in such a way that all of the
important equipment (pump, blower and control
system) remains accessible.
> Providing for inspection hatches:
• Dimensions of the inspection hatches
for units: min. 50 x 50 cm
for cable-driven waste: min. 20 x 20cm
• sealed to avoid spray water
• only to be opened with a tool
21
Checking the whirl system
> Switch on the whirl system for 10 minutes:
run this through once completely in the case of
circuits with different levels of intensity.
> Leave the water in the bathtub and wait 10
minutes.
> Check to make sure that it is leak-tight.
> If adjustments are required, repeat the check.
22
Using silicone without acetic acid
> Use alkoxy-based silicone.
24
Providing for the air supply
> Provide an opening in the panel for the air supply
with an area of approx. 15 cm2(e.g. 3 x 5 cm or
2x7.5 cm).
Mounting instructions information
The mounting instructions come as part of the Duravit
whirltub and must be read carefully prior to installation.
Target readership and qualifications
The whirltub must only be installed by trained plumbing
engineers. The electrical installation should only be carried
out by qualified electricians.

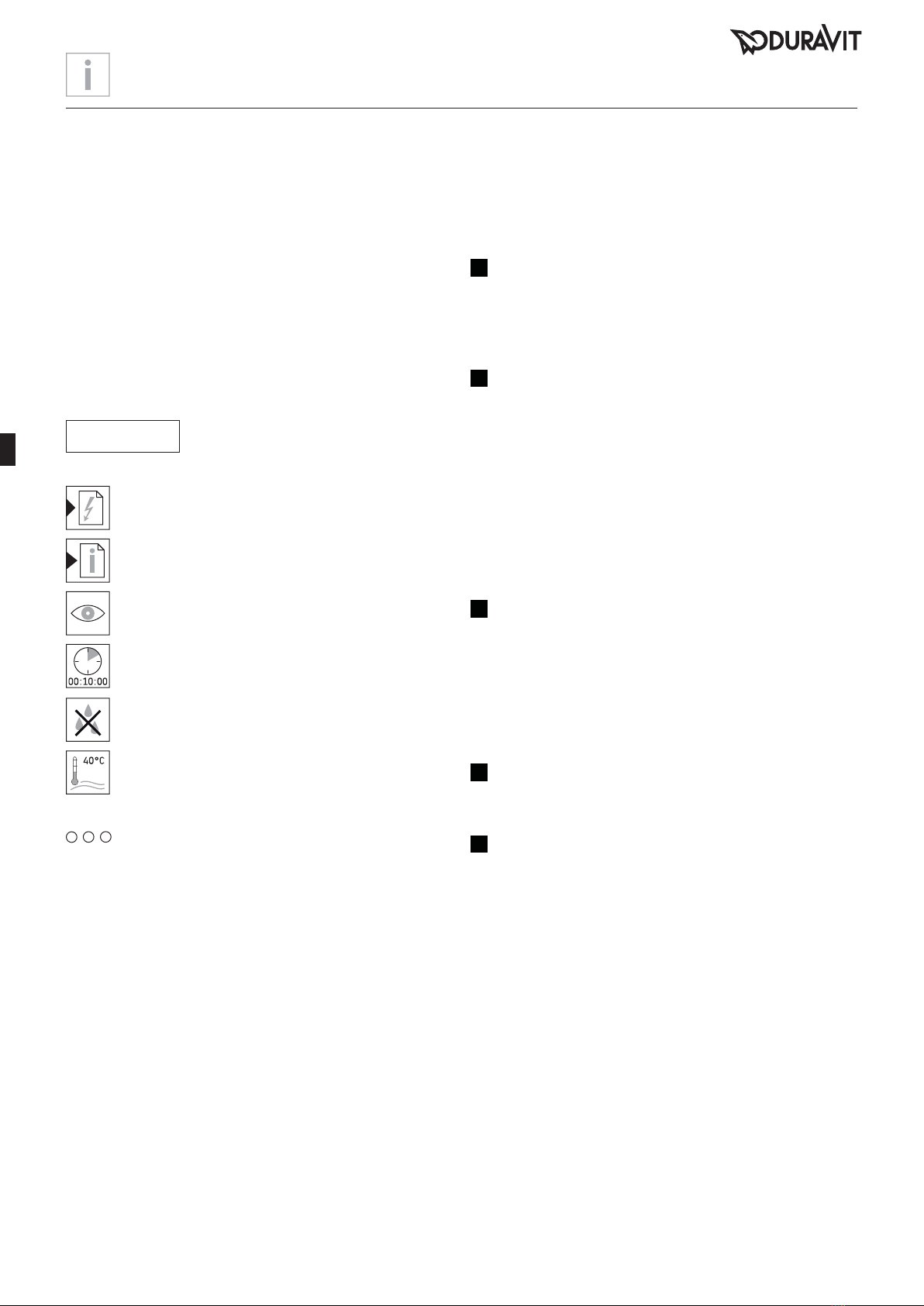

Explanation of the key words and symbols
NOTICE Is used to address practices not related
to physical injury.
Link to the Electrical installation section
Link to the mounting instructions in this section
Inspection (e.g. for scratches)
Indication of the length of time (e.g. 10 minutes)
Inspect to check for leaks and leak-tightness
Indication of the temperature
Control unit
(Number depends on the whirl system)
> Action required
Safety instructions
Risk of fatal electric shock
> Do NOT remove any whirltub components.
Product and/or property damage
The breach of local and country-specific regulations
and standards can cause damage to the product and/or
property damage.
> Observe the local installation regulations and any
country-specific standards at all times.
Important information
6WH_DuraSquare_built-in/17.05.2
en

L
N
PE
600
600
2250*
0
1
2
WH_DuraSquare_built-in/17.05.2 7
en
II
I

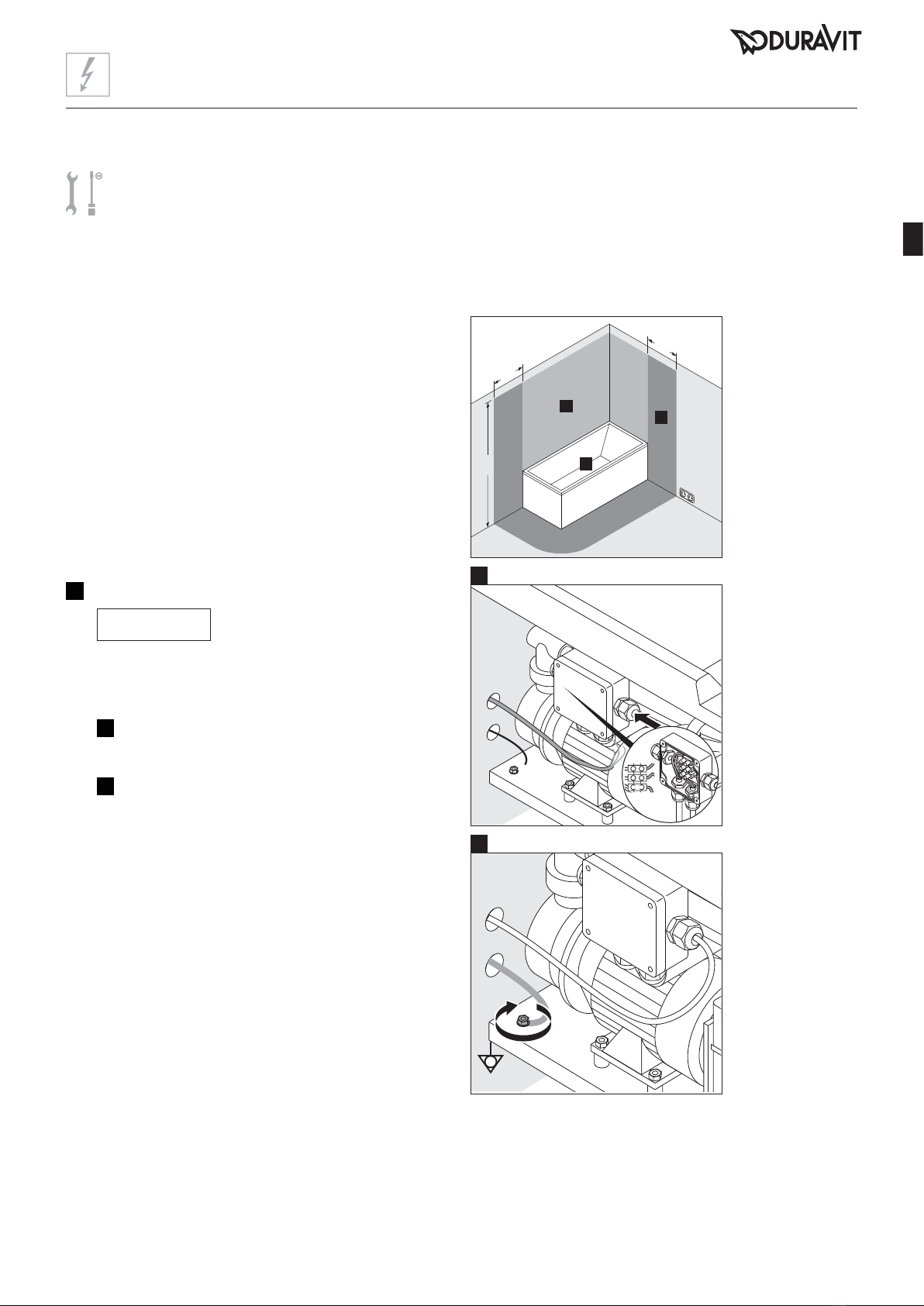

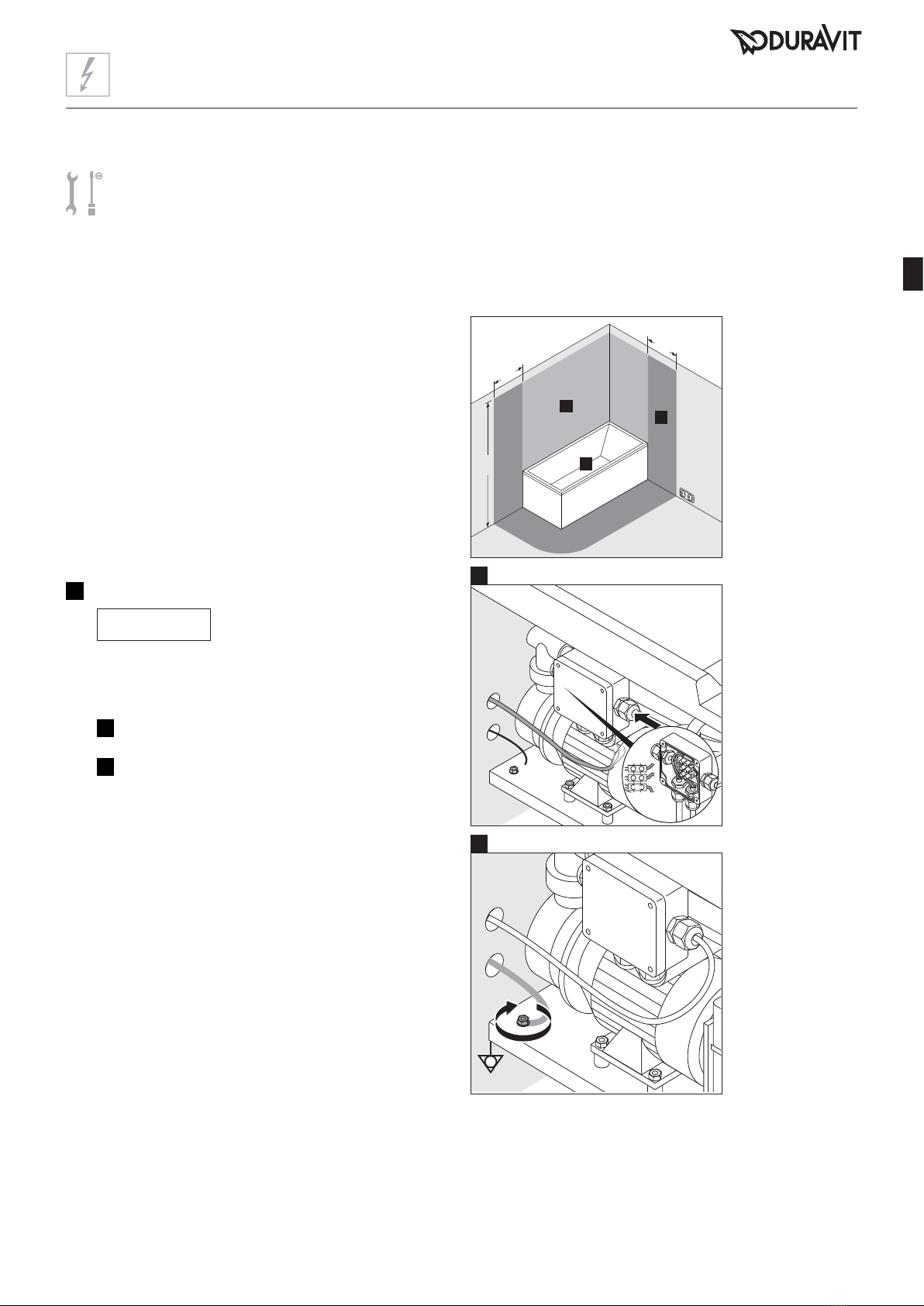

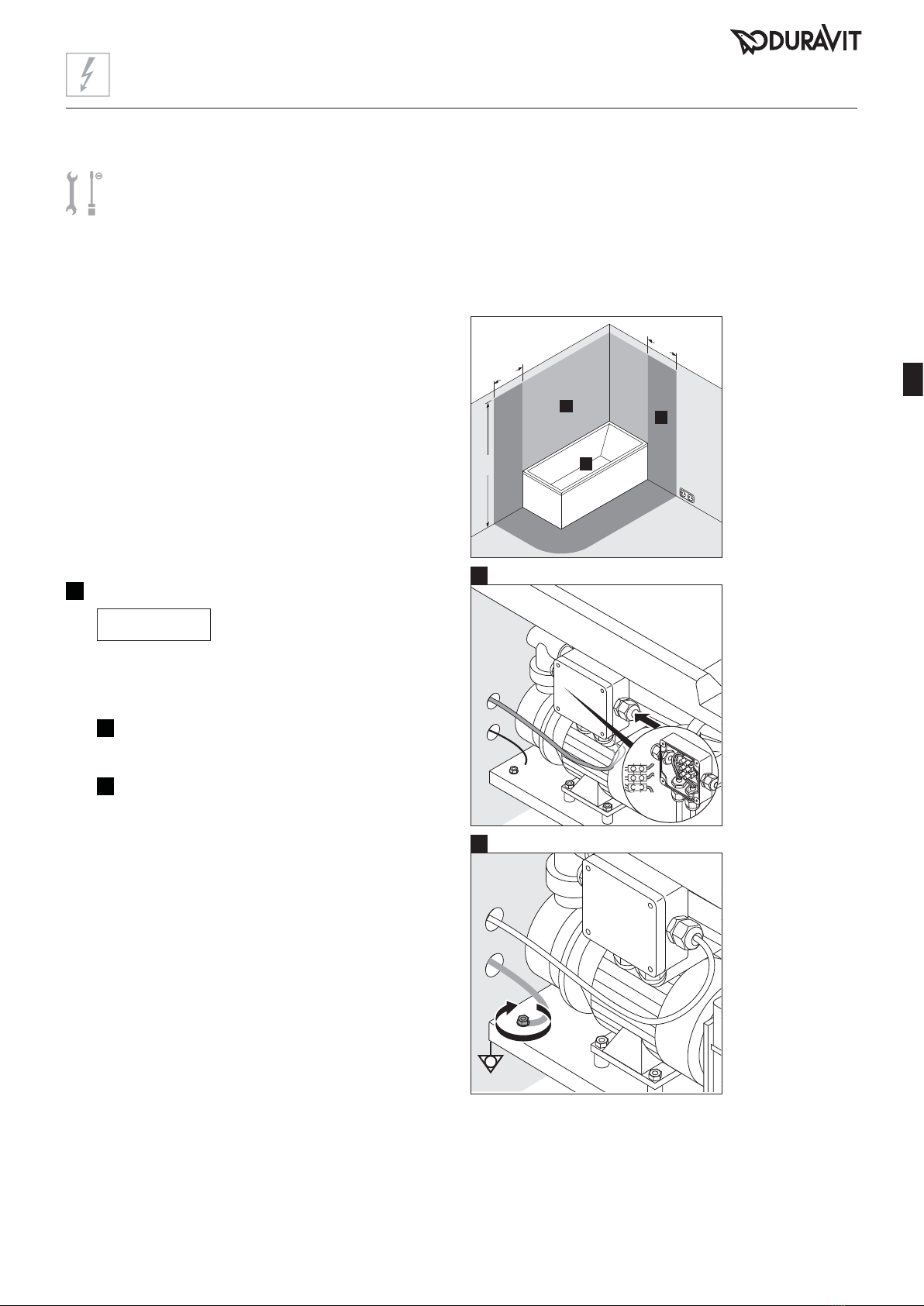

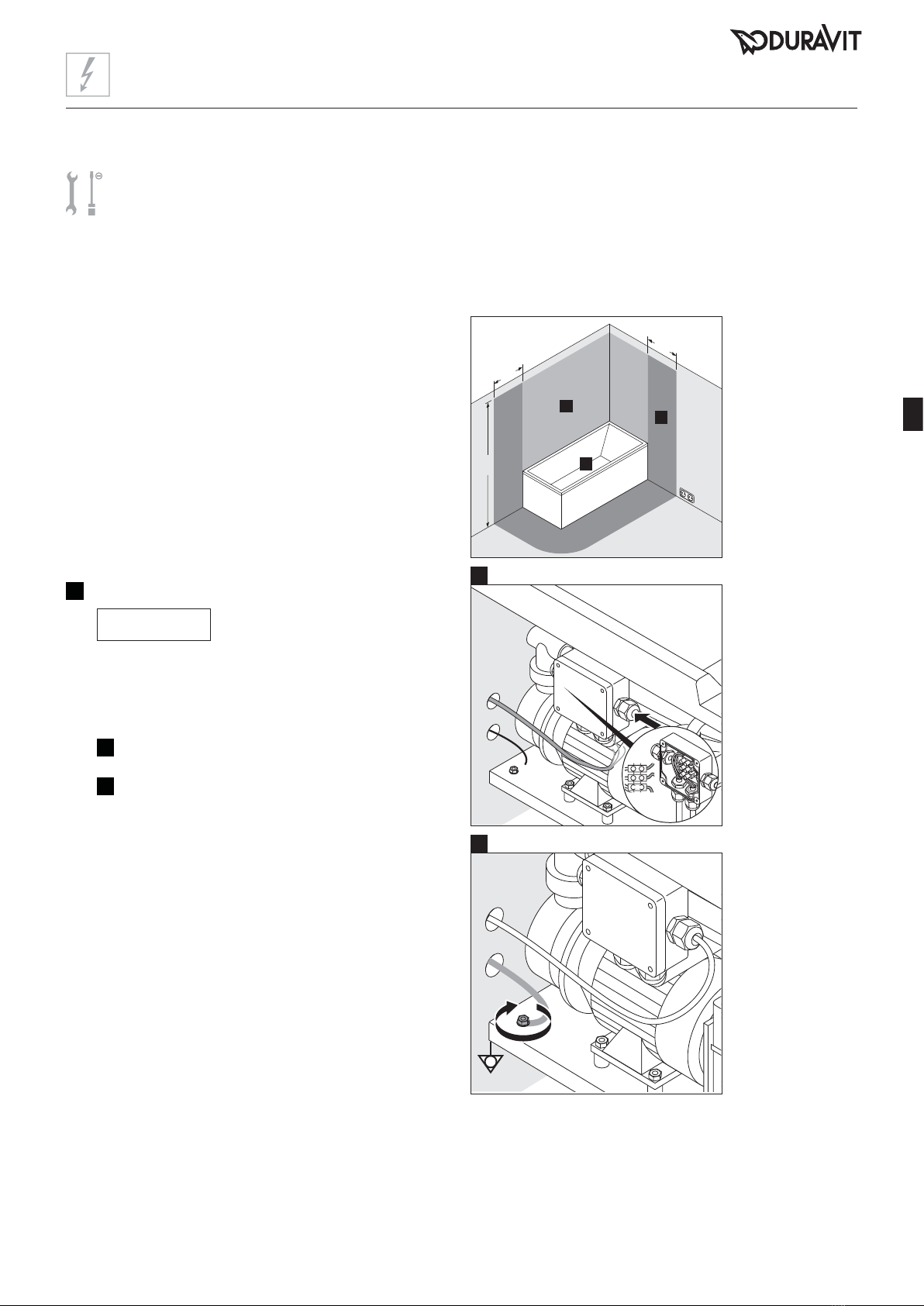

Safety areas in accordance with DIN VDE 0100-701
*or the height
of the highest
shower head/
water outlet that
is permanently
installed,
depending on
which is higher
15
Connecting the whirltub
NOTICE Malfunctions due to incorrect
installation!
> Do not fasten the cables together with cable ties.
> Do not install the supply line parallel to the control
cables.
I
Connect the supply line to the mains supply socket.
II
Connect the potential equalisation cable to the
whirltub.
Pre-Installation
> Installing a permanent power supply line:
• Install separate circuit breaker and
residual-current circuit breaker (RCCB)
• Connect all pole disconnector mains switches
upstream located outside specified protection zones
(0 – 2)
• Leave 3 000 mm of feed cable exposed
> Lay equipotential bonding cables:
• Leave 3 000 mm of cable exposed
76xxx xx x xx xx00: 50 Hz, 220 - 240 V AC
76xxx xx x xx xx06: 60 Hz, 220 - 240 V AC
IN= 16 A
I∆N ≤ 30 mA
Power supply
Circuit breaker
RCCB
Electrical installation

Consignes de montage
Avant le montage, lire les notices techniques de
préinstallation. Celles-ci peuvent être téléchargées sur
Internet via le site www.pro.duravit.com.
16
Montage du système de vidage à câble avec trop-
plein
Pour le montage d’un système de vidage à câble avec
trop-plein avec bec déverseur ou remplissage par
vidage, il est recommandé d’utiliser le flexible de
raccordement #790166.
18
Prévoir des trappes de visite
Monter les baignoires balnéo de telle sorte que
tous les groupes importants (pompe, soufflerie et
commande) restent toujours accessibles.
> Prévoir des trappes de visite:
• Dimensions des trappes de visite
pour les groupes: min. 50 x 50 cm
pour le set d'évacuation: min. 20 x 20cm
• protection étanche contre les projections d’eau
• ouvrir uniquement avec un outil
21
Vérifier le système balnéo
> Mettre le système balnéo en marche pendant
10minutes:
pour les circuits avec niveaux d'intensité, ceux-ci
doivent tous être exécutés.
> Laisser couler l'eau dans la baignoire, attendre
10minutes.
> Vérifier l'étanchéité.
> Si des adaptations sont nécessaires, répéter le
contrôle.
22
Utiliser du silicone exempt d’acide acétique
> Utiliser du silicone à base d'alkoxy.
24
Prévoir une amenée d’air
> Pour l'amenée d'air, prévoir une ouverture dans
l'habillage sur une surface d'environ 15 cm2
(p.ex. 3 x 5 cm ou 2 x 7,5 cm).
Concernant la notice de montage
La notice de montage fait partie de la baignoire balnéo
Duravit et doit être lue attentivement avant le montage.
Groupe cible et qualification
La baignoire balnéo doit uniquement être montée par des
installateurs sanitaires formés à cet effet. L'installation
électrique doit uniquement être réalisée par des
installateurs électriques qualifiés.
Explication des avertissements et symboles
ATTENTION Décrit des dommages qui ne
concernent pas la personne.
Référence au chapitre Installation électrique
Voir la consigne de montage dans ce chapitre
Invitation à vérifier (p. ex. les rayures)
Indication de la durée (par ex. 10 minutes)
Invitation à vérifier l'étanchéité
Indication de la température
Unité de commande
(quantité en fonction du système balnéo)
> Intervention nécessaire
Consignes de sécurité
Danger de mort par électrocution
> NE PAS démonter les composants de la baignoire
balnéo.
Dommages du produit et/ou des biens
La violation des prescriptions et normes locales et
nationales peut entraîner des dommages sur le produit et/
ou les biens.
> Les prescriptions d'installation des entreprises de
fournitures locales et les normes nationales doivent
impérativement être appliquées.
Remarques importantes
8WH_DuraSquare_built-in/17.05.2
fr

L
N
PE
600
600
2250*
0
1
2
WH_DuraSquare_built-in/17.05.2 9
fr
II
I
zones de protection selon DIN VDE 0100-701
*ou la hauteur de
la tête de douche/
sortie d'eau la
plus élevée; en
fonction de ce qui
est plus élevé
15
Raccorder la baignoire balnéo
ATTENTION Défauts de fonctionnement dus à
un montage incorrect!
> Ne pas relier les câbles à l'aide de serre-câbles.
> Le câble d'alimentation ne doit pas être posé
parallèlement aux câbles de commande.
I
Raccorder le câble d'alimentation à la prise
secteur.
II
Raccorder le câble pour la liaison équipotentielle à
la baignoire balnéo.
Pré-installation
> Poser un câble fixe pour l'alimentation électrique:
• prévoir en amont un fusible dédié et
un disjoncteur différentiel séparé (RCD)
• en dehors des zones de protection indiquées (0 – 2),
prévoir en amont
un interrupteur principal qui coupe l'alimentation de
tous les pôles
• faire dépasser la ligne d'arrivée sur 3000 mm
> Poser une ligne pour la liaison équipotentielle:
• faire dépasser la ligne sur 3000 mm
76xxx xx x xx xx00: 50 Hz, 220 – 240 V CA
76xxx xx x xx xx06: 60 Hz, 220 – 240 V CA
IN= 16 A
I∆N ≤ 30 mA
Alimentation électrique
Fusible
RCD
Installation électrique

Montage-instructies
Neem vóór de montage de gegevensbladen van de
voorinstallatie in acht. Deze zijn te vinden op
www.pro.duravit.com, waar zij kunnen worden
gedownload.
16
Montage van de af- en overloopgarnituur
Voor de montage van een af- en overloopgarnituur
met waterinlaat of bodemtoevoer wordt de
aansluitslang #790166 geadviseerd.
18
Inspectie-openingen plannen
Bouw het whirlbad zo in dat alle belangrijke
aggregaten (pomp, blazer en besturing) toegankelijk
blijven.
> Plan inspectie-openingen:
• afmetingen van de inspectie-openingen
voor aggregaten: min. 50 x 50 cm
voor afloopgarnituur: min. 20 x 20 cm
• tegen spatwater afgedicht
• kan alleen worden geopend met behulp van
gereedschap
21
Whirlsysteem controleren
> Schakel het whirlsysteem 10 minuten in:
laat bij cycli met intensiteitsniveaus deze een keer
volledig doorlopen.
> Laat het water in het bad staan en wacht
10minuten.
> Controleer de dichtheid.
> Zijn er aanpassingen nodig, herhaal de controle
dan.
22
Azijnzuur-vrij silicone gebruiken
> Gebruik silicone op alkoxybasis.
24
Luchttoevoer plannen
> Plan voor de luchttoevoer een opening in de
bekleding met een oppervlak van ca. 15 cm2(bijv.
3x5 cm of 2 x 7,5 cm).
Betreffende deze montagehandleiding
De montagehandleiding is een onderdeel van het Duravit
whirlbad en moet vóór de montage zorgvuldig worden
gelezen.
Doelgroep en kwalificatie
Het whirlbad mag uitsluitend door een erkend
installatiebedrijf worden gemonteerd. De elektrische
installatie mag uitsluitend door een erkend elektricien
worden uitgevoerd.
Uitleg van de signaalwoorden en symbolen
LET OP Beschrijft schade die geen betrekking
heeft op personen.
Verwijzing naar het hoofdstuk Elektrische
installatie
Verwijzing naar montage-instructies in dit
hoofdstuk
Visuele controle vereist (bijv. naar krassen)
Indicatie van de tijdsduur (bijv. 10 minuten)
Er moet op dichtheid worden gecontroleerd
Temperatuurweergave
Bedieningseenheid
(aantal afhankelijk van het whirlsysteem)
> Handeling vereist
Veiligheidsvoorschriften
Levensgevaar door elektrische schok
> Demonteer de componenten van het whirlbad NIET.
Schade aan het product en/of materiële schade
Een overtreding van lokale evenals de voor het betreffende
land geldende voorschriften en normen kan tot schade aan
het product
en/of materiële schade leiden.
> Neem de installatievoorschriften van de lokale
nutsbedrijven alsmede de voor het betreffende land
geldende normen volledig in acht.
Belangrijke aanwijzingen
10 WH_DuraSquare_built-in/17.05.2
nl

L
N
PE
600
600
2250*
0
1
2
WH_DuraSquare_built-in/17.05.2 11
nl
II
I
Beschermingszones volgens DIN VDE 0100-701
*of hoogte van
de hoogste vast
aangebrachte
douchekop/
wateruitlaat;
afhankelijk wat
hoger is
15
Whirlbad aansluiten
LET OP Functiestoringen door verkeerde
montage
> Bind leidingen niet met kabelbinders aan elkaar.
> Leg de toevoerleiding niet parallel aan de
regelleidingen.
I
Sluit de toevoerleiding aan op het stopcontact.
II
Sluit de aardleiding aan op het whirlbad.
Voorinstallatie
> Breng een vast-aangebrachte toevoerleiding voor
stroomtoevoer aan:
• schakel een aparte beveiliging en
aardlekschakelaar (RCD) voor
• schakel een op alle polen scheidende
hoofdschakelaar buiten de aangegeven bescher-
mingszones (0 - 2) voor
• laat de toevoerleiding 3 000 mm uitsteken
> Breng een leiding voor de potentiaalvereffening aan:
• laat de leiding 3 000 mm uitsteken
76xxx xx x xx xx00: 50 Hz, 220 – 240 V AC
76xxx xx x xx xx06: 60 Hz, 220 – 240 V AC
IN= 16 A
I∆N ≤ 30 mA
Stroomvoorziening
Beveiliging
RCD
Elektrische installatie

Indicaciones de montaje
Antes de llevar a cabo el montaje, hay que tener en cuenta
las fichas de preinstalación. Pueden descargarse en
www.pro.duravit.com.
16
Montaje del vaciador automático con rebosadero
Para el montaje del vaciador automático con
rebosadero con entrada a la bañera o admisión en
el suelo, se recomienda la manguera de conexión
#790166.
18
Prever el registro
Instalar la bañera de hidromasaje de tal forma que
todos sus componentes más importantes (bomba,
ventiladores y mandos) estén accesibles.
> Prever el registro:
• Dimensiones del registro
Para componentes: mín. 50 x 50 cm
Para vaciador: mín. 20 x20cm
• Impermeabilización contra salpicaduras de agua
• Solo se puede abrir con una herramienta
21
Comprobar el sistema de hidromasaje
> Encender el sistema de hidromasaje durante
10minutos:
si hay ciclos de distintos niveles de intensidad,
completar cada uno una vez.
> Dejar el agua en la bañera y esperar 10 minutos.
> Comprobar la estanqueidad.
> En caso de tener que realizar ajustes, volver a
realizar la prueba.
22
Utilizar silicona sin ácido acético
> Utilizar silicona sobre base de alcoxi.
24
Prever la ventilación
> Para la ventilación, prever una apertura en el
faldón con una superficie de unos 15 cm2(por
ejemplo, 3 x 5 cm o 2 x 7,5 cm).
Acerca de las instrucciones de montaje
Las instrucciones de montaje forman parte de la bañera de
hidromasaje Duravit y se deben leer detenidamente antes
de llevar a cabo el montaje.
Instaladores y cualificación
La bañera de hidromasaje únicamente podrán montarla
instaladores sanitarios cualificados. La instalación eléctrica
solo podrán realizarla instaladores eléctricos cualificados.
Explicación de las indicaciones y símbolos de
advertencia
AVISO Describe daños que no afectan a la
persona.
Indica el capítulo Instalación eléctrica
Se refiere a una indicación de montaje en este
capítulo
Fijarse que no haya, por ejemplo, rasguños
Tiempo necesario (por ejemplo, 10 minutos)
Comprobar la estanqueidad
Indicación de temperatura
Consola de mandos (cantidad sujeta al sistema de
hidromasaje)
> Se requiere una operación
Advertencias de seguridad
Peligro de muerte por descarga eléctrica
> NO desmontar los componentes de la bañera de
hidromasaje.
Daños materiales o en el producto
El incumplimiento de las normas y normativas locales y
específicas del país puede provocar daños materiales y/o
en el producto.
> Deberán cumplirse sin restricciones las normativas de
instalación de las empresas de suministro locales y las
normas específicas de cada país.
Información importante
12 WH_DuraSquare_built-in/17.05.2
es

L
N
PE
600
600
2250*
0
1
2
WH_DuraSquare_built-in/17.05.2 13
II
I
es
Zonas de protección según la norma DIN VDE 0100-701
*o la altura
del rociador
superior/ salida
de agua situada
a mayor altura,
dependiendo de
lo que esté más
arriba
15
Conectar la bañera de hidromasaje
AVISO ¡Fallos de funcionamiento por un
montaje incorrecto!
> No atar los cables juntos con una brida.
> No colocar el cable de alimentación paralelo a los
cables de mando.
I
Conectar el cable de alimentación a la toma de
corriente.
II
Enchufar a la bañera de hidromasaje el cable de
compensación de potencia.
Preinstalación
> Colocar el cable para el suministro eléctrico bien fijado:
• Instalar por separado un
dispositivo de seguridad con corriente de ruptura
nominal (RCD).
• Instalar un interruptor principal
omnipolar fuera de las zonas de seguridad (0-2).
• Dejar que el cable de alimentación sobresalga
3.000mm.
> Instalar un cable para conexión equipotencial:
• Dejar que el cable sobresalga 3.000mm.
76xxx xx x xx xx00: 50 Hz, 220 – 240 V AC
76xxx xx x xx xx06: 60 Hz, 220 – 240 V AC
IN= 16 A
I∆N ≤ 30 mA
Alimentación eléctrica
Dispositivo de seguridad
RCD
Instalación eléctrica

Indicazioni per l'installazione
Prima di eseguire il montaggio osservare le schede
tecniche di preinstallazione. Tali schede sono scaricabili dal
sito Internet www.pro.duravit.com.
16
Montaggio della colonna di scarico con troppopieno
Per il montaggio di una colonna di scarico con
troppopieno con entrata nella vasca o alimentazione
da pavimento si consiglia l'uso del tubo flessibile di
connessione #790166.
18
Prevedere delle botole per la manutenzione
Montare la vasca idromassaggio in modo che tutti
i gruppi rimangano accessibili (pompa, ventola e
comando).
> Prevedere delle botole per la manutenzione:
• Dimensioni delle botole per la manutenzione
per gruppi: min. 50 x 50 cm
per colonna di scarico: min. 20 x 20cm
• Guarnizione di protezione dagli spruzzi d'acqua
• Da aprire soltanto con un apposito utensile
21
Verifica del sistema idromassaggio
> Inserire il sistema idromassaggio per 10 minuti:
per circuiti con livelli d'intensità eseguire un
completo ciclo.
> Lasciare l'acqua nella vasca, attendere 10 minuti.
> Verificare la tenuta stagna.
> In caso siano necessari eseguire degli adattamenti,
ripetere la verifica.
22
Utilizzo di silicone privo di acido acetico
> Utilizzare silicone alcossilico.
24
Prevedere la mandata d'aria
> Per la mandata d'aria, prevedere un'apertura nel
rivestimento con una superficie di circa 15 cm2
(es. 3 x 5 cm o 2 x 7,5 cm).
Istruzioni di montaggio
Le istruzioni di montaggio sono parte integrante della
vasca idromassaggio Duravit e devono essere lette con
attenzione prima del montaggio.
Destinatari e competenza
La vasca idromassaggio deve essere installata
esclusivamente da tecnici specializzati e qualificati.
L'installazione elettrica deve essere eseguita solo da
elettricisti qualificati.
Spiegazione delle parole chiave e dei simboli
AVVISO Descrive danni che non riguardano la
persona.
Riferimento al capitolo Installazione elettrica
Fa riferimento alle indicazioni per l'installazione
presenti in questo capitolo
Richiesta di ispezione visiva (es. per cercare
graffi)
Indicazione della durata (es. 10 minuti)
Richiesta di verifica della tenuta stagna
Indicazione della temperatura
Unità di comando
(la quantità è in funzione del sistema
idromassaggio)
> Operazione richiesta
Indicazioni di sicurezza
Pericolo di morte da scossa elettrica
> NON smontare componenti della vasca idromassaggio.
Danni al prodotto e/o danni materiali
La violazione di disposizioni e normative locali e nazionali
può causare danni al prodotto e/o danni materiali.
> Per l'installazione è necessario rispettare sempre
rigorosamente le normative specifiche degli enti di
approvvigionamento locali e le norme nazionali.
Indicazioni importanti
14 WH_DuraSquare_built-in/17.05.2
it

L
N
PE
600
600
2250*
0
1
2
WH_DuraSquare_built-in/17.05.2 15
it
II
I
Zone di protezione secondo la normativa tedesca
DIN VDE 0100-701
*oppure altezza
della doccetta/
entrata acqua
fissa più alta, a
seconda di quale
si trova più in alto
15
Collegamento della vasca idromassaggio
AVVISO Anomalie di funzionamento in
seguito a montaggio errato.
> Non legare insieme i cavi con le fascette.
> Non posare il cavo di alimentazione parallelo ai cavi
di comando.
I
Collegare il cavo di alimentazione alla scatola di
allacciamento.
II
Collegare il cavo equipotenziale alla vasca
idromassaggio.
Preinstallazione
> Predisporre il cavo di alimentazione:
• Predisporre un interruttore di protezione ed un salva-
vita (RCD) separati
• Predisporre un interruttore principale onnipolare
sezionatore fuori dalle zone di protezione indicate
(0 – 2)
• Far fuoriuscire il cavo di alimentazione per una lun-
ghezza di 3 000 mm
> Posare il cavo di per il collegamento equipotenziale:
• Far fuoriuscire il cavo per una lunghezza di
3000mm
76xxx xx x xx xx00: 50 Hz, 220 - 240 V CA
76xxx xx x xx xx06: 60 Hz, 220 - 240 V CA
IN= 16 A
I∆N ≤ 30 mA
Alimentazione elettrica
Interruttori di protezione
RCD
Installazione elettrica

Instruções de montagem
Antes da montagem devem ser observadas as fichas de
dados para pré-instalação. Estas encontram-se para
download na internet em www.pro.duravit.com.
16
Montagem da válvula automática com escoamento
Para a montagem da válvula automática com
escoamento com entrada de banheira ou adução
de solo é recomendada a mangueira de conexão
#790166.
18
Providenciar aberturas para inspeção e manutenção
Instalar a banheira de hidromassagem de modo que
todos os agregados importantes (bomba, soprador e
comando) permaneçam acessíveis.
> Providenciar aberturas para inspeção e
manutenção:
• Dimensões das aberturas para inspeção e manu-
tenção
para agregados: min. 50 x 50 cm
para válvula de escoamento: min. 20 x 20cm
• vedado à prova de respingos de água
• abertura apenas com uma ferramenta
21
Verificar o sistema Whirl
> Ligar o sistema Whirl durante 10 minutos:
em circuitos com níveis de intensidade, estes
devem funcionar uma vez por completo.
> Encher a banheira com água e aguardar
10minutos.
> Verificar a estanqueidade.
> Se forem necessárias adaptações, deverá repetir a
verificação.
22
Utilizar silicone livre de ácido acético
> Utilizar silicone a base de alcóxi.
24
Providenciar adução de ar
> Para a adução de ar deve ser providenciada uma
abertura no revestimento, com uma área de aprox.
15 cm2(por ex. 3 x 5 cm ou 2 x 7,5 cm).
Sobre as instruções de montagem
As instruções de montagem são parte integrante da
banheira de hidromassagem Duravit e devem ser lidas com
atenção antes da montagem.
Grupo-alvo e qualificação
A banheira de hidromassagem só deve ser montada por
instaladores sanitários qualificados. A instalação elétrica só
deve ser realizada por instaladores elétricos qualificados.
Descrição das palavras-chave e dos símbolos
AVISO Descreve danos que não atingem
apenas pessoas.
Referência ao capítulo Instalação elétrica
Referência à instruções de montagem neste
capítulo
Solicitação para examinar (p.ex. quanto a
arranhões)
Indicação da duração (por ex. 10 minutos)
Solicitação para verificar a estanqueidade
Indicação da temperatura
Unidade de comando (o número depende do
sistema Whirl)
> Ação requerida
Indicações de segurança
Perigo mortal devido a choque elétrico
> NÃO se deve desmontar os componentes da banheira de
hidromassagem.
Danos ao produto e/ou danos materiais
A violação de regulamentos e de normas locais ou
específicos do país, pode levar a danos ao produto e/ou a
danos materiais.
> Devem ser respeitadas, irrestritamente, todas as
diretivas de instalação dos serviços públicos locais,
assim como as normas específicas do país.
Indicações importantes
16 WH_DuraSquare_built-in/17.05.2
pt

L
N
PE
600
600
2250*
0
1
2
WH_DuraSquare_built-in/17.05.2 17
pt
II
I
Zonas de proteção conforme DIN VDE 0100-701
*ou altura do
chuveiro/ saída
de água, fixo,
mais alto; o que
for mais alto
15
Conectar a banheira de hidromassagem
AVISO Falhas de funcionamento devido
a uma montagem incorreta!
> Não amarrar os cabos com agrupadores de cabos.
> Não instalar o cabo de alimentação paralelamente
aos condutores de comando.
I
Ligar o cabo de alimentação à tomada de rede
elétrica.
II
Conectar o cabo de compensação de potencial à
banheira de hidromassagem.
Pré-instalação
> Cabo de alimentação instalado de forma fixa para
alimentação de corrente elétrica:
• pré-instalação de um disjuntor e de um dispositivo de
proteção da corrente diferencial (RCD)
• instalar um interruptor multipolar, fora das zonas de
proteção previstas (0 – 2)
• Deixar o cabo de alimentação sobressair 3 000 mm
> Linha para equalização de potencial:
• Deixar o cabo sobressair 3 000 mm
76xxx xx x xx xx00: 50 Hz, 220 – 240 V AC
76xxx xx x xx xx06: 60 Hz, 220 – 240 V AC
IN= 16 A
I∆N ≤ 30 mA
Alimentação de corrente
Disjuntor
RCD
Instalação elétrica

Monteringsanvisninger
Følg forinstallationsdatabladene, før montering finder sted.
Disse kan hentes fra internettet på www.pro.duravit.com.
16
Montering af af- og overløbssæt
Til montering af af- og overløbssæt med kartud eller
gulvtilløb anbefales tilslutningsslange #790166.
18
Revisionsåbninger skal være til stede
Indbyg spabadet på en sådan måde, at alle vigtige
aggregater (pumpe, ventilator og styring) er
tilgængelige
> Revisionsåbninger skal være til stede:
• Mål på revisionsåbning
for aggregater: min. 50 x 50cm
til afløbssæt: min. 20 x 20 cm.
• tætnet mod stænkvand
• må kun åbnes med et værktøj
21
Efterprøv spasystemet
> Lad spasystemet være tændt i 10minutter:
Ved kredsløb med intensitetstrin: Lad dem løbe
komplet igennem én gang.
> Fyld karret med vand, vent i 10 minutter.
> Kontrollér, at alt er tæt.
> Gentag kontrollen, hvis det er nødvendigt at
tilpasse noget.
22
Anvendelse af eddikesyrefri silikone
> Anvend alkoxy-silikone.
24
Sørg for plads til lufttilførsel
> Panelet skal have en åbning til lufttilførsel med en
flade på ca. 15 cm2(f.eks. 3 x 5 cm eller 2 x 7,5 cm).
Om monteringsvejledningen
Monteringsvejledningen er en del af Duravit-spabadet og
skal læses omhyggeligt, inden monteringen foretages.
Målgruppe og kvalifikationer
Spabadet må kun monteres af uddannede
sanitærinstallatører. Elinstallationen må kun gennemføres
af uddannede elinstallatører.
Forklaring af symboler
VARSEL Beskriver skader, som ikke påvirker
personen.
Henvisning til kapitlet Elinstallation
Henvisning til monteringsanvisning i dette kapitel
Opfordring til visuel kontrol (f.eks. for ridser)
Angivelse af varighed (f.eks. 10 minutter)
Opfordring til at kontrollere for tæthed
Angivelse af temperatur
Betjeningsenhed
(antal afhænger af spasystemet)
> Der kræves en handling
Sikkerhedsforskrifter
Livsfare som følge af elektrisk stød
> Demonter IKKE komponenter fra spabadet.
Produkt- og/eller tingsskade
Overtrædelse af lokale samt landespecifikke forskrifter
og standarder kan forårsage skade på produktet og/eller
tingskade.
> Overhold ubetinget de lokale installationsforskrifter og
landespecifikke standarder.
Vigtige henvisninger
18 WH_DuraSquare_built-in/17.05.2
da

L
N
PE
600
600
2250*
0
1
2
WH_DuraSquare_built-in/17.05.2 19
da
II
I
Beskyttelseszoner iht. DIN VDE 0100-701
*eller højde
på det højeste
fast anbragte
brusehoved/
vandafløb;
afhængigt af,
hvad der ligger
højest
15
Tilslut spabadet
VARSEL Der kan forekomme
funktionsfejl, hvis monteringen
udføres forkert!
> Bind ikke ledninger sammen med kabelholdere.
> Træk ikke en elledning parallelt med
styreledningerne.
I
Tilslut elledningen til nettilslutningsdåsen.
II
Tilslut potentialeudligningsledningen til spabadet.
Før installation
> Træk fastinstalleret elledning til strømforsyning:
• installér separat sikring og
fejlstrømsrelæ (RCD) foran udstyret.
• forkobl en hovedafbryder
til afbrydelse af alle poler uden for de fastlagte be-
skyttelseszoner (0 – 2)
• Sørg for, at elledningen stikker 3.000mm ud
> Installér ledning til potentialudligning:
• Sørg for, at ledningen stikker 3000 mm ud
76xxx xx x xx xx00: 50Hz, 220 – 240VAC
76xxx xx x xx xx06: 60 Hz, 220 – 240VAC
IN= 16 A
I∆N ≤ 30 mA
Strømforsyning
Sikring
RCD (fejlstrømsrelæ)
Elinstallation

Asennusohjeet
Huomioi asennustietolehdet ennen asennusta. Ne voidaan
ladata Internetissä osoitteesta www.pro.duravit.com.
16
Poisto- ja ylivuotokalusteiden asennus
Ammeen juoksuputkella varustettujen poisto- ja
ylivuotokalusteiden asentamiseen suositellaan
liitäntäletkua nro 790166.
18
Huoltoluukuilla varustaminen
Asenna poreallas niin, että kaikkiin tärkeisiin laitteisiin
(pumppu, puhallin ja ohjaus) päästään edelleen
käsiksi.
> Huoltoluukuilla varustaminen:
• Huoltoluukkujen mitat
laitteille: väh. 50 x 50 cm
viemärikalusteille: väh. 20 x 20 cm
• tiivistetty roiskevettä vastaan
• voidaan avata ainoastaan työkalun avulla
21
Porejärjestelmän tarkastaminen
> Kytke porejärjestelmä päälle 10 minuutiksi:
Käy tehotasoilla varustettujen kiertojen tehotasot
kerran kokonaan läpi.
> Laske vettä altaaseen, odota 10 minuuttia.
> Tarkasta tiiviys.
> Mikäli sovitukset ovat tarpeen, toista tarkastus.
22
Käytä etikkahapotonta silikonia
> Käytä alkoksipohjaista silikonia.
24
Ilmansyötöllä varustaminen
> Jätä etulevyyn ilmansyöttöä varten aukko,
jonka pinta-ala on n. 15 cm2(esim. 3 x 5 cm tai
2x7,5cm).
Asennusohjeista
Asennusohje on osa Duravit-poreammetta ja se on luettava
huolellisesti ennen asennusta.
Kohderyhmät ja pätevyysvaatimukset
Poreammeen saavat asentaa ainoastaan koulutetut
saniteettialan asentajat. Sähköasennuksen saavat suorittaa
ainoastaan koulutetut sähköasentajat.
Merkkisanojen ja symbolien selitykset
ILMOITUS Kuvaa vaaraa ja/tai tilannetta, joka ei
johda henkilövahinkoon.
Viittaus lukuun Sähköasennus
Viite tässä luvussa olevaan asennusohjeeseen
Kehotus silmämääräiseen tarkastukseen (esim.
naarmut)
Ilmoittaa tarvittavan ajankäytön (esim. 10
minuuttia)
Kehottaa tarkistamaan tiiviyden
Lämpötilatieto
Hallintalaite
(määrä riippuu porejärjestelmästä)
> Toiminta tarpeen
Turvallisuusohjeita
Sähköiskusta aiheutuva hengenvaara
> ÄLÄ pura porealtaan komponentteja.
Tuotevauriot ja aineelliset vahingot
Paikallisten ja maakohtaisten määräysten ja normien
vastainen toiminta saattaa vahingoittaa tuotetta ja/tai
aiheuttaa aineellisia vahinkoja.
> Noudata paikallisen sähkö- ja vesilaitoksen
asennusmääräyksiä sekä maakohtaisia normeja
rajoituksetta.
Tärkeitä ohjeita
20 WH_DuraSquare_built-in/17.05.2
fi
