DURAVIT 2x3 760023 User manual

Montageanleitung Whirlwanne, Flieseneinbau (Nische, Ecke, Vorwand)
Mounting instructions Tiled whirltub (niche, corner, back-to-wall)
Notice de montage Baignoire balnéo, carrelée (niche, coin, contre-cloison)
Montagehandleiding Whirlbad, betegeld (nis,hoek, voorwand)
Instrucciones de montaje Bañera de hidromasaje empotrada con azulejos (entre 3 paredes, esquina, antepared)
Istruzioni di montaggio Vasca idromassaggio da incasso (in nicchia, angolare, da appoggio a parete)
Instruções de montagem Banheira de hidromassagem, montagem de ladrilhos (entre 3 paredes, de canto, de parede)
Monteringsvejledning Spa-badekar, fliseindbygning (niche, hjørne, forvæg)
Asennusohje Poreamme, kaakeleihinasennus (kolo, nurkka, suoraa seinää vasten)
Monteringsanvisning Whirlkar, flisinnbygging (nisje, hjørne, frontvegg)
Monteringsanvisning Bubbelbadkar, inbyggnadsversion med plattor (nisch, hörn, baksida mot vägg)
Paigaldusjuhend Mullivanni plaaditud paigaldusvariant (nišš, nurk, seina ette paigaldus)
Instrukcja montażu Wanna z hydromasażem do zabudowy płytkowej (wnękowa, narożna, przyścienna)
Инструкция по монтажу Гидромассажная ванна, облицованная плиткой (в нише, угловая, у стены)
Montážní návod Vířivá vana k zabudování do obkladu (nika, do rohu, předstěnová verze)
Návod na montáž Vírivá vaňa, obloženie obkladačkami (nika, roh, predná stena)
Szerelési útmutató Whirl kád, beépíthető (fülke, sarok, fal előtt álló változat)
Upute za montažu Hidromasažna kada, postavljanje keramičkih pločica (niša, kut, prednja stjenka)
Instrucţiuni de instalare Cadă jacuzzi, încorporată cu plăci ceramice (nişă, colţ, pe perete)
Navodila za montažo Masažna kad, obložena s ploščicami (niša, kotna, predstena)
Ръководство за монтаж
Хидромасажна вана за баня, облицована с плочки (вградена в ниша, в ъгъл, зад частична стена)
Montāžas instrukcija Virpuļvanna, apdare ar flīzēm (niša, stūris, priekšējā siena)
Montavimo instrukcija Įmontuojama sūkurinė vonia su plytelių apdaila (statyti į nišą, kampą, prie sienos)
Montaj kılavuzu Masajlı küvet, fayanslı montaj (ön panel, köşe, duvara tam dayalı)
⸘孔広㢝󱂖 㖘㛸䀃凇᧨⸘孔䞆䪥᧤⺞㓎梃ᇬ屡囌ᇬ⭐槱᧥
꫙렍꫙ꐺ꫑ 낉븵끊눥멵넱꫙렍꙲闅뤉骽꙲ꐩ
岼函崻㢝㦇 ንኄአእክኖᇬኜኁወ⩚手⨚㡈⚠⭐ኜኁኴᇬነዙኧዙᇬ⭐槱
Leben im Bad
Living bathrooms

x
# 
# 
nd floor
# 
# 
# 
# 
# 
Darling New
# 
# 
# 
# 
# 
# 
# 
# 
Daro
# 
# 
# 
DuraStyle
# 
# 
# 
# 
# 
# 
# 
# 
Happy D
# 
# 
# 
# 
# 
# 
# 
# 
Nahho
# 
P Comforts
# 
# 
# 
# 
# 
# 
# 
# 
Paiova
# 
# 
# 
# 
# 
# 
# 
# 
# 
# 
PuraVida
# 
# 
# 
# 
Starck
# 
# 
# 
# 
# 
# 
# 
# 
# 
# 
# 
# 
# 
Vero
# 
# 
# 
# 
Vero Air
# 
# 
# 
# 
2WH_M_Einbau_Fliesen_Rechteck/17.05.4

WH_M_Einbau_Fliesen_Rechteck/17.05.4 3
en defrnlesitptdafinosvetplrucsskhuhrroslbglvlttrzhkojaar
Wichtige Hinweise Elektroinstallation 4
Important information Electrical installation 6
Remarques importantes Installation électrique 8
Belangrijke aanwijzingen Elektrische installatie 10
Información importante Instalación eléctrica 12
Indicazioni importanti Installazione elettrica 14
Indicações importantes Instalação eléctrica 16
Vigtige henvisninger Elinstallation 18
Tärkeä ohje Sähköasennus 20
Viktig informasjon Elektroinstallasjon 22
Viktig information Elinstallation 24
Olulised nõuanded Elektripaigaldus 26
Ważne informacje Instalacja elektryczna 28
Важные замечания Монтаж электропроводки 30
Důležité pokyny Elektroinstalace 32
Dôležité upozornenia Elektroinštalácia 34
Fontos tudnivalók Elektromos telepítési munkák 36
Važne napomene Elektroinstalacija 38
Indicaţii importante Instalarea electrică 40
Pomembni napotki Električna inštalacija 42
Важни указания Електроинсталация 44
Svarīgi norādījumi Elektroinstalācija 46
Svarbūs nurodymai Elektros instaliacija 48
Önemli bilgiler Elektrik tesisatı 50
摜尐広㢝 䟄㺣⸘孔 52
늱넍ꩡ뼢 놹韥녚렍꫙렍 54
摜尐㽷㎞ℚ檔 榊㺦岼⌨ 56
58
Montage, Installation, Montage, Montage, Montaje, Montaggio, Montagem, Montering, Asennus, Montering, Montering, Paigaldus, Montaż,
Монтаж, Montáž, Montáž, Szerelés, Montaža, Instalarea, Montaža, Монтаж, Montāža, Montavimas, Montaj,⸘孔꫙렍岼函 60
Revision, Inspection, Inspection, Revisie, Revisión, Revisione, Inspecção e manutenção, Revision, Huolto, Revisjon, Inspektion, Kontrollimine,
Rewizja, Осмотр, Revize, Revízia, Ellenőrzés, Revizija, Inspecţie, Revizija, Корекция, Apkope, Patikra, Bakım,㭏㩴뇅阵䍈㮫 64

150
>
=

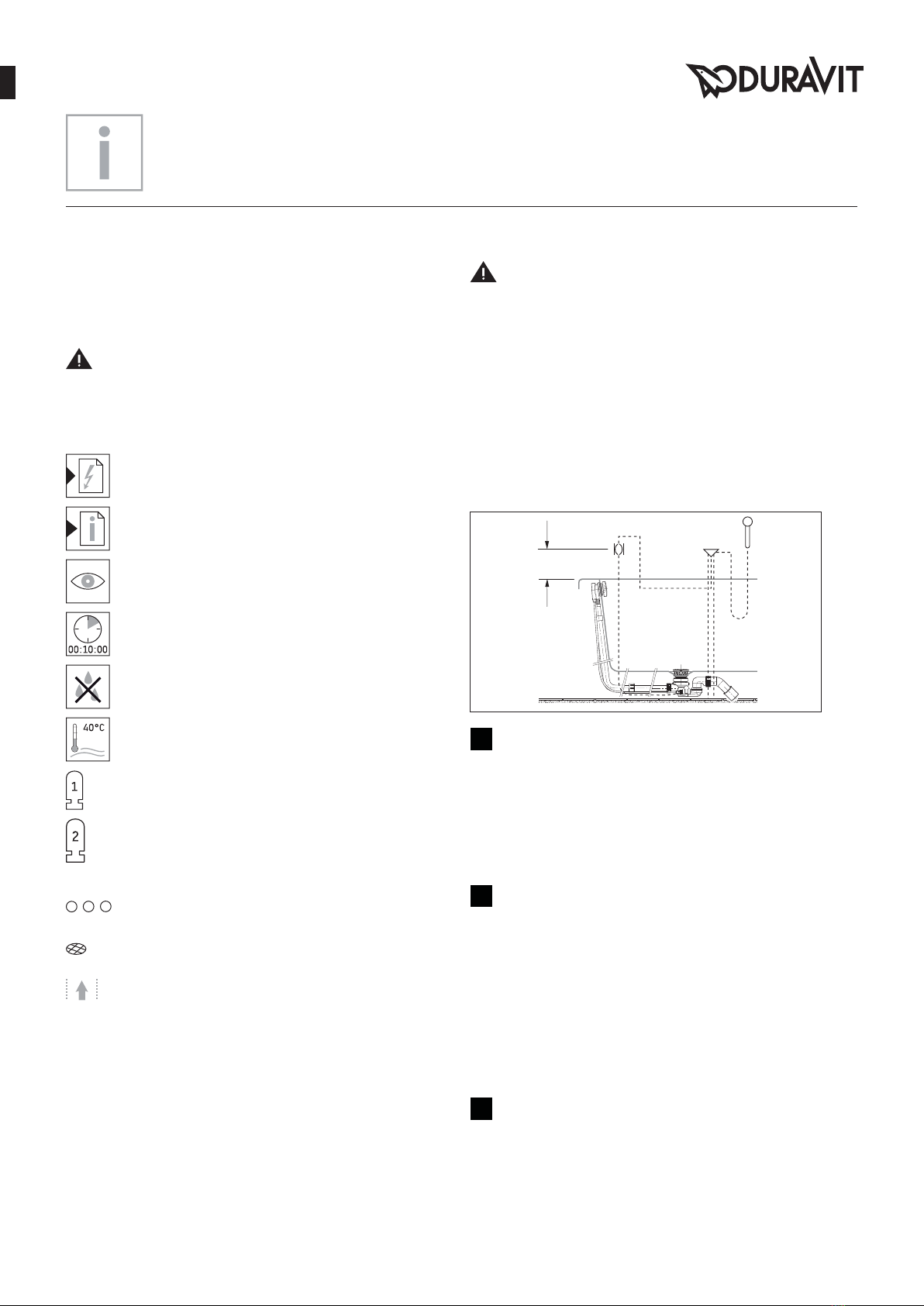

Wichtige Hinweise
Zur Montageanleitung
Diese Montageanleitung ist Bestandteil der Duravit Bade-
wanne und ist vor der Montage sorgfältig zu lesen.
Erklärung der Signalwörter und Symbole
GEFAHR! Bei hohem Risiko, tödlichen Gefahren,
schweren Verletzungen
HINWEIS! Bei möglichen Sachschäden
Verweis auf Kapitel Elektroinstallation
Verweis auf Montagehinweis in diesem Kapitel
Aufforderung zum Sichten (z.B. auf Kratzer)
Angabe der Zeitdauer (z.B. 10 Minuten)
Aufforderung zum Prüfen auf Dichtigkeit
Angabe der Temperatur
Aggregat 1
Aggregat 2 (nur bei Combi-Systemen)
Bedieneinheit
(Anzahl richtet sich nach dem Whirlsystem)
Ansaugöffnung
Erforderliche Revisionsöffnungen
Zielgruppe und Qualifikation
Die Whirlwanne darf nur durch ausgebildete Sanitär-
installateure montiert werden. Die Elektroinstallation
darf nur von ausgebildeten Elektroinstallateuren
durchgeführt werden.
HINWEIS! Installationsvorschriften örtlicher Versorgungs-
unternehmen sowie länderspezfische Normen sind
uneingeschränkt einzuhalten.
Sicherheitshinweise
GEFAHR! Lebensgefahr durch Stromschlag.
> Komponenten der Whirlwanne NICHT demontieren.
Montagehinweise
Vor der Montage Vorinstallationsdatenblätter beachten.
Diese stehen im Internet unter www.pro.duravit.com
zum Download bereit.
HINWEIS!
Bei Wannen mit Bodenzulauf ist bauseits ein
Rohrunterbrecher zwingend erforderlich.
>Einbauschema beachten.
18
Whirlsystem prüfen (Grafik 18)
> Whirlsystem 10 Min. anschalten: bei Kreisläufen mit
Intensitätsstufen diese einmal komplett durchlaufen.
> Wasser in der Wanne lassen, 10 Minuten warten.
> Dichtheit prüfen.
> Falls Anpassungen notwendig sind, Prüfung
wiederholen.
19
Revisionsöffnungen vorsehen (Grafik 19)
Whirlwanne so einbauen, dass alle wichtigen Aggregate
(Pumpe, Gebläse und Steuerung) zugänglich bleiben
> Revisionsöffnungen vorsehen
ιϟ Bereich: siehe Seite 64
ιϟ Abmessungen der Revisionsöffnungen
für Aggregate: min. 50x50cm
für Ablaufgarnitur: min. 20x20cm
ιϟ gegen Spritzwasser abgedichtet
ιϟ nur mit einem Werkzeug zu öffnen
20
Luftzufuhr vorsehen (Grafik 20)
> Für die Luftzufuhr eine Öffnung in der Verkleidung
mit einer Fläche von ca. 15 cm2
(z.B. 3 x 5 cm oder 2 x 7,5 cm) vorsehen.
4WH_M_Einbau_Fliesen_Rechteck/17.05.4
de

600
600
2250*
0
12
L
N
PE
II
I
76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC
76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC
IN= 16 A
I∆N ≤ 30 mA
*oder Höhe des
höchsten fest
angebrachten
Brausekopfes/
Wasserauslasses;
je nachdem, was
höher ist
14
Whirlwanne anschließen (Grafik 14)
HINWEIS! Funktionsstörungen vermeiden!
ιϟ Leitungen nicht mit Kabelbindern zusammen-
binden.
ιϟ Zuleitung nicht parallel zu Steuerleitungen verle-
gen.
I
Zuleitung(en) an Netzanschlussdose
anschließen.
II
Potentialausgleichsleitung an Whirlwanne
anschließen.
Vorinstallation
> Festverlegte Zuleitung für Stromversorgung legen:
ιϟ separate Absicherung und
Fehlerstrom-Schutzeinrichtung (RCD) vorschalten
ιϟ allpolig trennenden Hauptschalter
außerhalb der vorgegebener Schutzzonen (0 - 2)
vorschalten
ιϟ Zuleitung 3 000 mm herausschauen lassen
> Leitung für Potentialausgleich legen:
ιϟ Leitung 3 000 mm herausschauen lassen
Stromversorgung
Absicherung
RCD

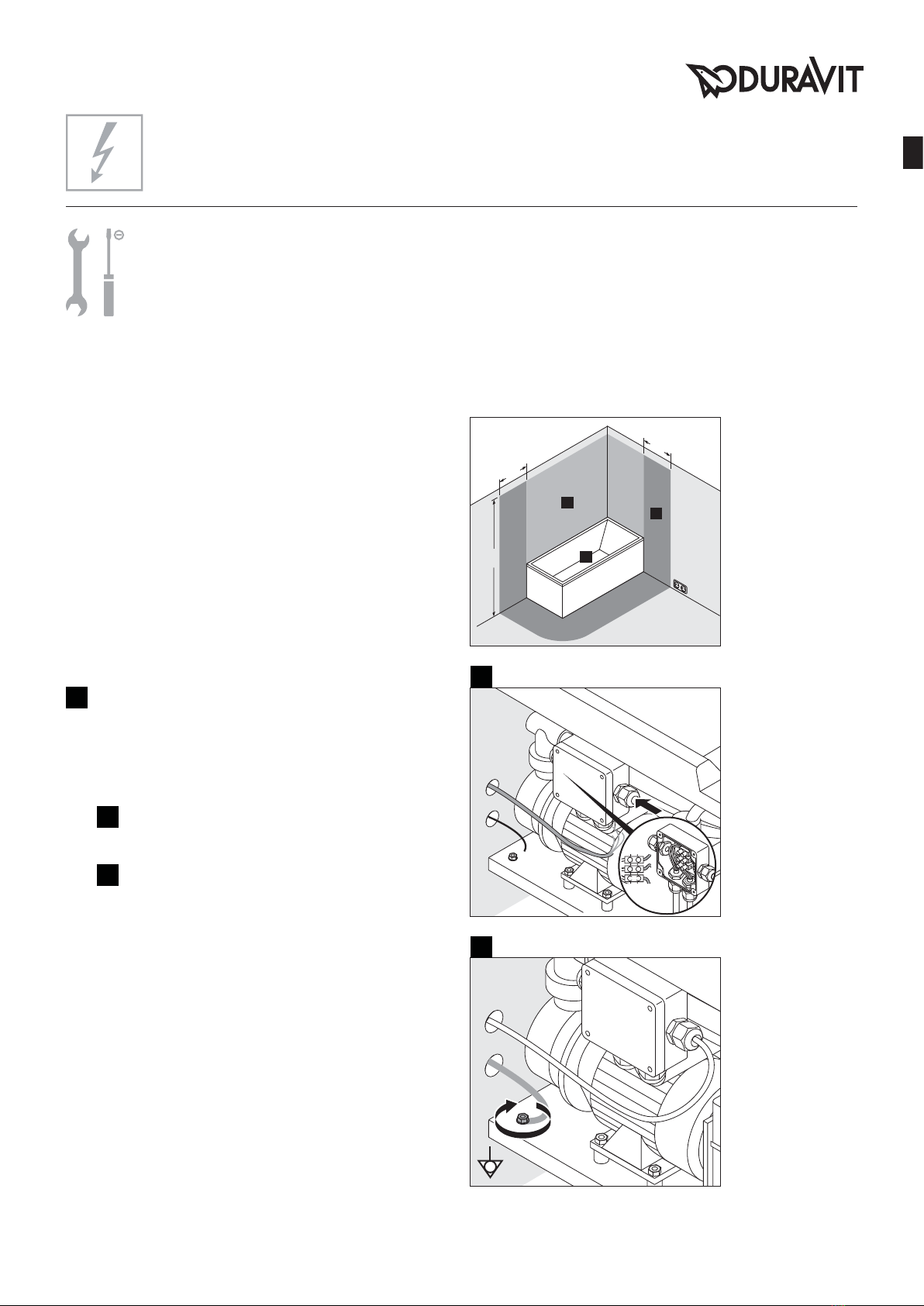

Elektroinstallation
Schutzzonen nach DIN VDE 0100-701
WH_M_Einbau_Fliesen_Rechteck/17.05.4 5
de

150
>
=

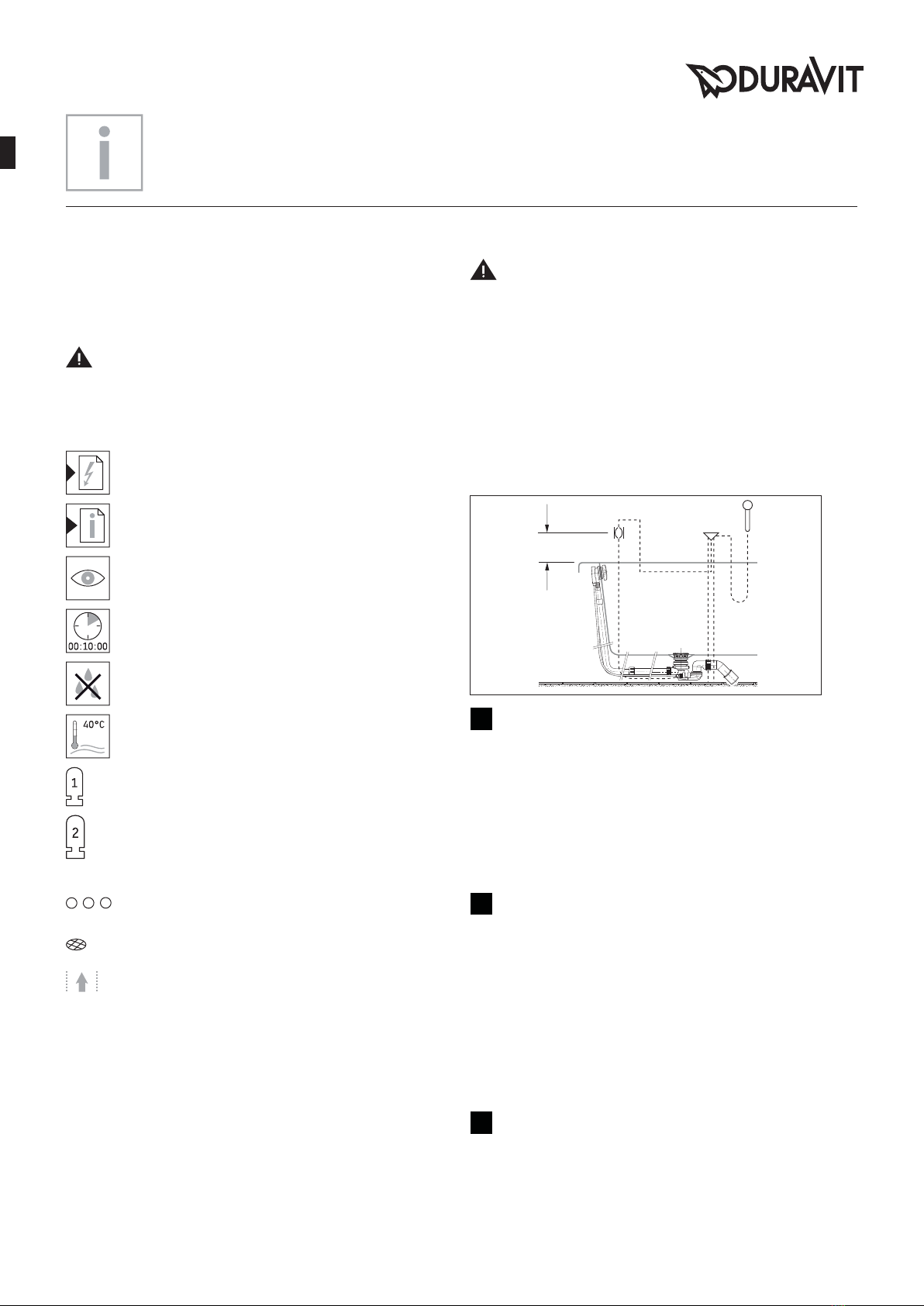

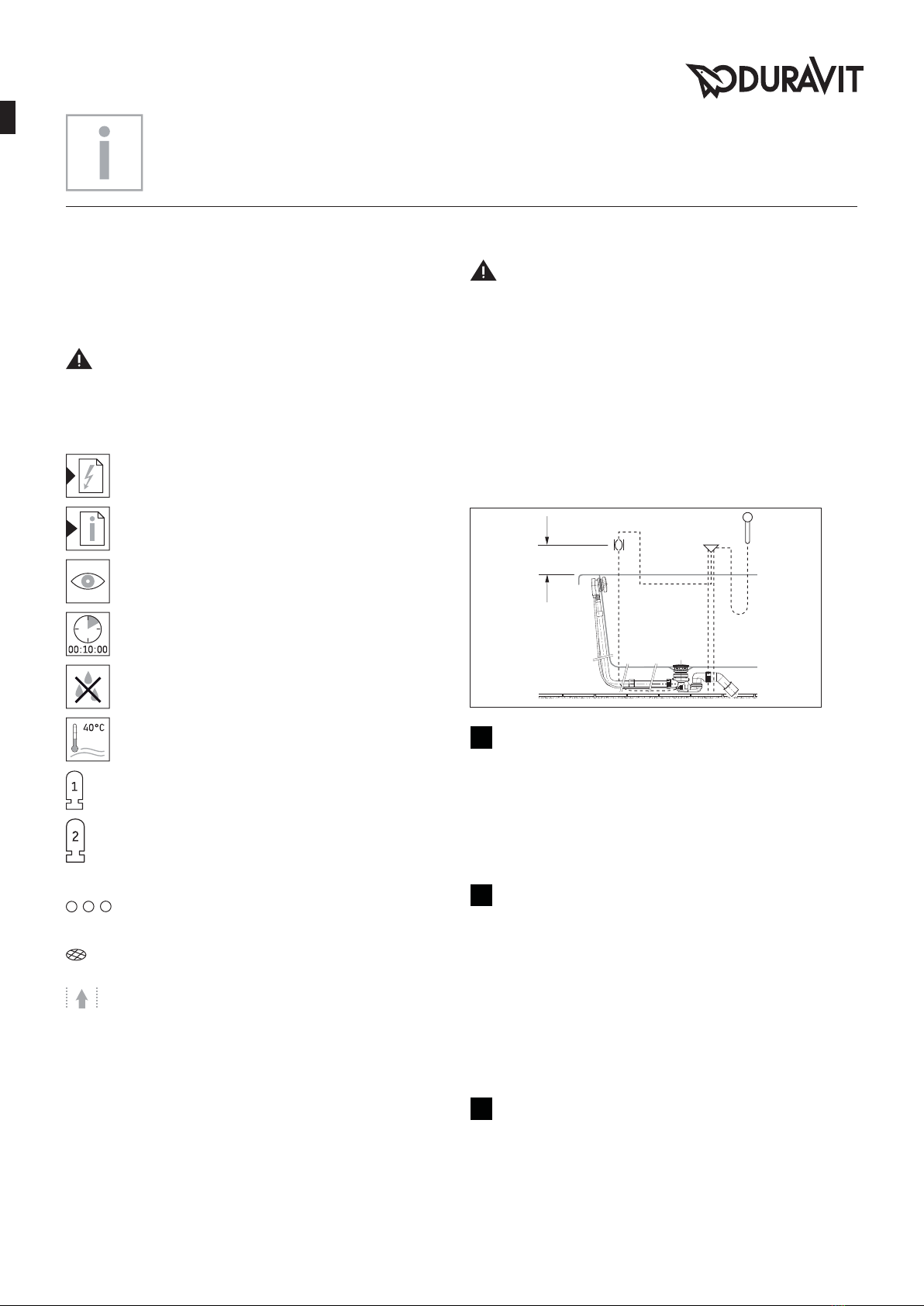

Important information
Regarding the mounting instructions
These mounting instructions come as part of the Duravit
bathtub and should be read carefully prior to installation.
Explanation of the key words and symbols
DANGER! At high risk of fatal hazards or
serious injuries
ADVICE! In the case of potential damage to property
Link to the Electrical Installation section
Link to installation information in this section
Inspection (e.g. for scratches)
Indication of the length of time (e.g. 10 minutes)
Inspect to check for leaks and tightness
Indication of the temperature
Unit 1
Unit 2 (only with Combi systems)
Control unit
(Number depends on the whirl system)
Intake opening
Inspection hatches required
Target group and qualification
The whirltub must only be installed by trained plumbing
engineers. The electrical installation may only be carried
out by qualified electricians.
NOTE! Local installation regulations and any country-
specific standards must be observed at all times.
Safety information
DANGER! Risk of fatal electric shock.
> Do NOT remove any whirltub components.
Installation information
Please read pre-installation datasheets prior to the
installation. These are available to download on the
Internet at www.pro.duravit.com.
NOTE!
If the tray has a base inlet, a pipe interrupt must always
be installed on-site.
> See installation diagram.
18
Checking the whirl system (Diagram 18)
> Switch on the whirl system for 10 minutes: run
this through once completely in the case of
circuits with different levels of intensity.
> Leave the water in the bathtub and wait 10 minutes.
> Check to make sure that it is leak-tight.
> If adjustments are required, repeat the check.
19
Providing for an inspection hatch (Diagram 19)
Install the whirltub such that all vital assemblies
(pump, air blower and controls) remain accessible
> Providing for inspection hatches
ιϟ Area: see page 64
ιϟ Dimensions of the inspection hatches
for assemblies: min. 50x50cm
for drain fittings: min. 20x20cm
ιϟ Sealed to avoid spray water
ιϟ Only to be opened with a tool
20
Providing for an air supply (Diagram 20)
> Provide for an opening on the panel with an
area of approx.15 cm2(e.g. 3 x 5 cm or 2 x
7.5cm) for the air supply.
6WH_M_Einbau_Fliesen_Rechteck/17.05.4
en

600
600
2250*
0
12
L
N
PE
II
I
76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC
76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC
IN= 16 A
I∆N ≤ 30 mA
*or the height of
the highest shower
head / water outlet
that is permanently
installed; depending
on which is higher
14
Connecting the whirltub (Diagram 14)
NOTE! Avoiding any malfunctions!
ιϟ Do not fasten the cables together with cable ties.
ιϟ Do not install the supply line parallel to the control
cables.
I
Connect the supply line to the mains supply
socket.
II
Connect the potential equalisation cable to the
whirltub.
Pre-installation
>Installing a permanent power supply line:
ιϟ Pre-connect a separate fuse and
residual current operating device (RCD)
ιϟ Pre-connect an all-pole separating main switch
outside the prescribed safety areas (0 - 2)
ιϟ Allow the supply line to protrude by 3,000 mm
> Laying the potential equalisation cable:
ιϟ Allow the cable to protrude by 3,000 mm
Power supply
Fuse protection
RCD

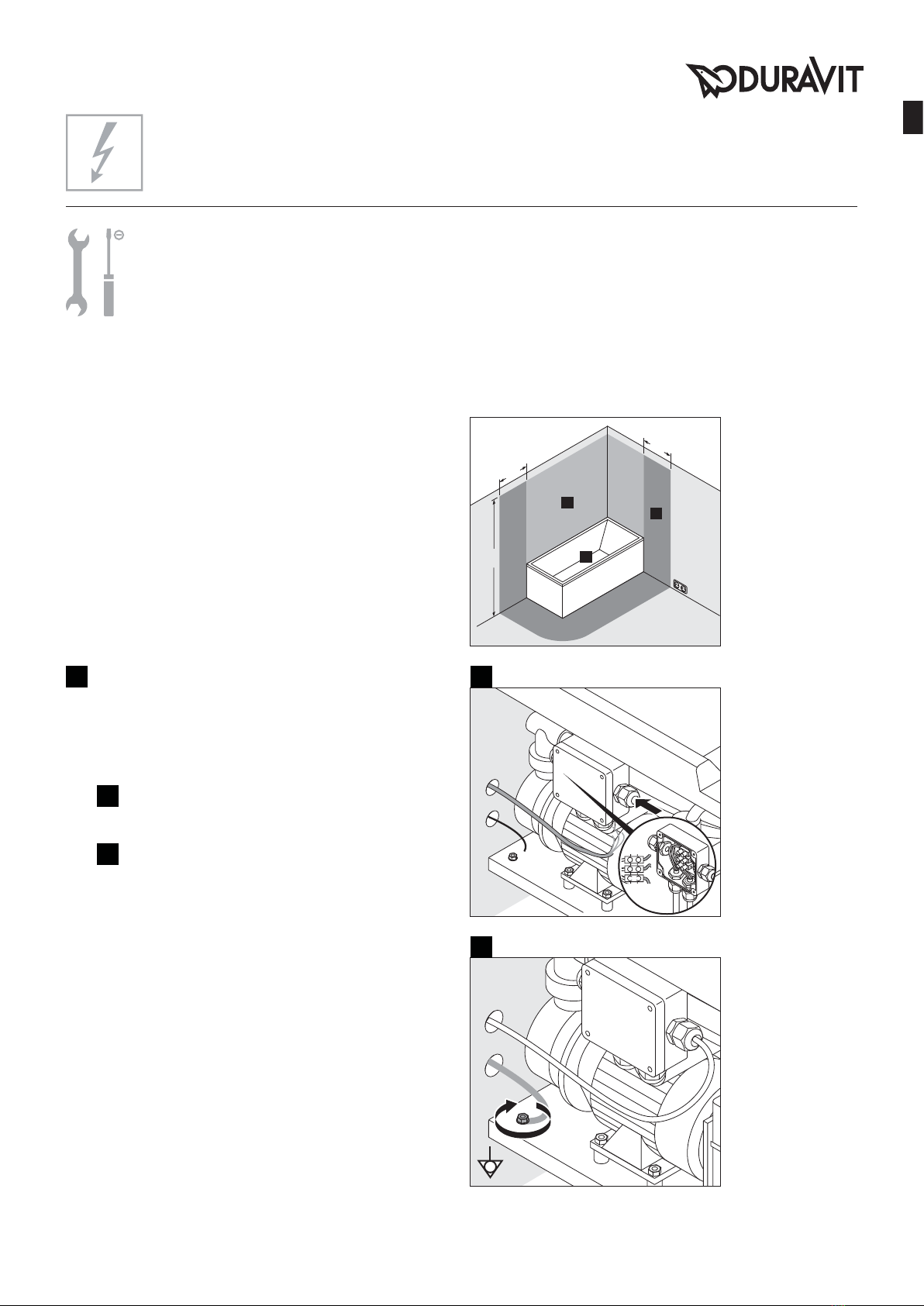

Electrical installation
Safety areas in accordance with DIN VDE 0100-701
WH_M_Einbau_Fliesen_Rechteck/17.05.4 7
en

150
>
=
Remarques importantes
Concernant la notice de montage
Cette notice de montage fait partie de la baignoire
Duravit et doit être lue soigneusement avant le montage.
Explication des avertissements et symboles
DANGER! En cas de risques élevés, dangers
mortels, blessures graves
REMARQUE! En cas de dégâts matériels éventuels
Référence au chapitre Installation électrique
Référence à la consigne de montage dans ce
chapitre
Invitation à vérifier (par ex. les rayures)
Indication de la durée (par ex. 10 minutes)
Invitation à vérifier l'étanchéité
Indication de la température
Agrégat 1
Agrégat 2 (uniquement pour les systèmes
combinés)
Unité de commande
(quantité en fonction du système balnéo)
Ouverture d'aspiration
Trappes de visite nécessaires
Groupe cible et qualification
La baignoire balnéo doit uniquement être montée par des
installateurs sanitaires formés à cet effet. L'installation
électrique doit uniquement être réalisée par des
installateurs électriques qualifiés.
REMARQUE! L'installation doit obligatoirement être
réalisée selon les consignes d'installation des fournisseurs
locaux ainsi que les normes spécifiques aux pays.
Consignes de sécurité
DANGER! Danger de mort par choc électrique.
> NE PAS démonter les composants de la baignoire balnéo.
Consignes de montage
Avant le montage, lire les fiches techniques de
préinstallation. Celles-ci peuvent être téléchargées sur
Internet via le site www.pro.duravit.com.
REMARQUE!
Sur les baignoires à arrivée d’eau au sol, un rupteur de
tuyau doit obligatoirement être monté côté bâtiment.
> Respecter le schéma de montage.
18
Vérifier le système balnéo (graphique 18)
> Mettre le système balnéo en marche pendant
10 minutes : pour les circuits avec niveaux
d'intensité, ceux-ci doivent tous être exécutés.
> Laisser couler l'eau dans la baignoire, attendre 10
minutes.
> Vérifier l'étanchéité.
> Si des adaptations sont nécessaires, répéter le
contrôle.
19
Prévoir des trappes de visite (graphique 19)
Monter la baignoire balnéo de sorte que tous
les agrégats importants (pompe, diffuseurs et
commande) restent accessibles
> Prévoir des trappes de visite
ιϟ Zone: voir page 64
ιϟ Dimensions des trappes de visite
pour les agrégats: min. 50x50cm
pour la garniture d'écoulement : min. 20x20cm
ιϟ Isolé contre les éclaboussures d'eau
ιϟ Ouvrir uniquement avec un outil
20
Prévoir une arrivée d'air (graphique 20)
> Pour l'arrivée d'air, prévoir une ouverture dans
l'habillage sur une surface d'env. 15 cm2
(par ex. 3 x 5 cm ou 2 x 7,5 cm).
8WH_M_Einbau_Fliesen_Rechteck/17.05.4
fr

600
600
2250*
0
12
L
N
PE
II
I
76xxxx xx x xx xx00: 50 Hz, 220 - 240 VCA
76xxxx xx x xx xx06: 60 Hz, 220 - 240 VCA
IN= 16 A
I∆N ≤ 30 mA
*ou la hauteur de
la tête de douche /
sortie d'eau la plus
élevée ; en fonction
de ce qui est le plus
élevé
14

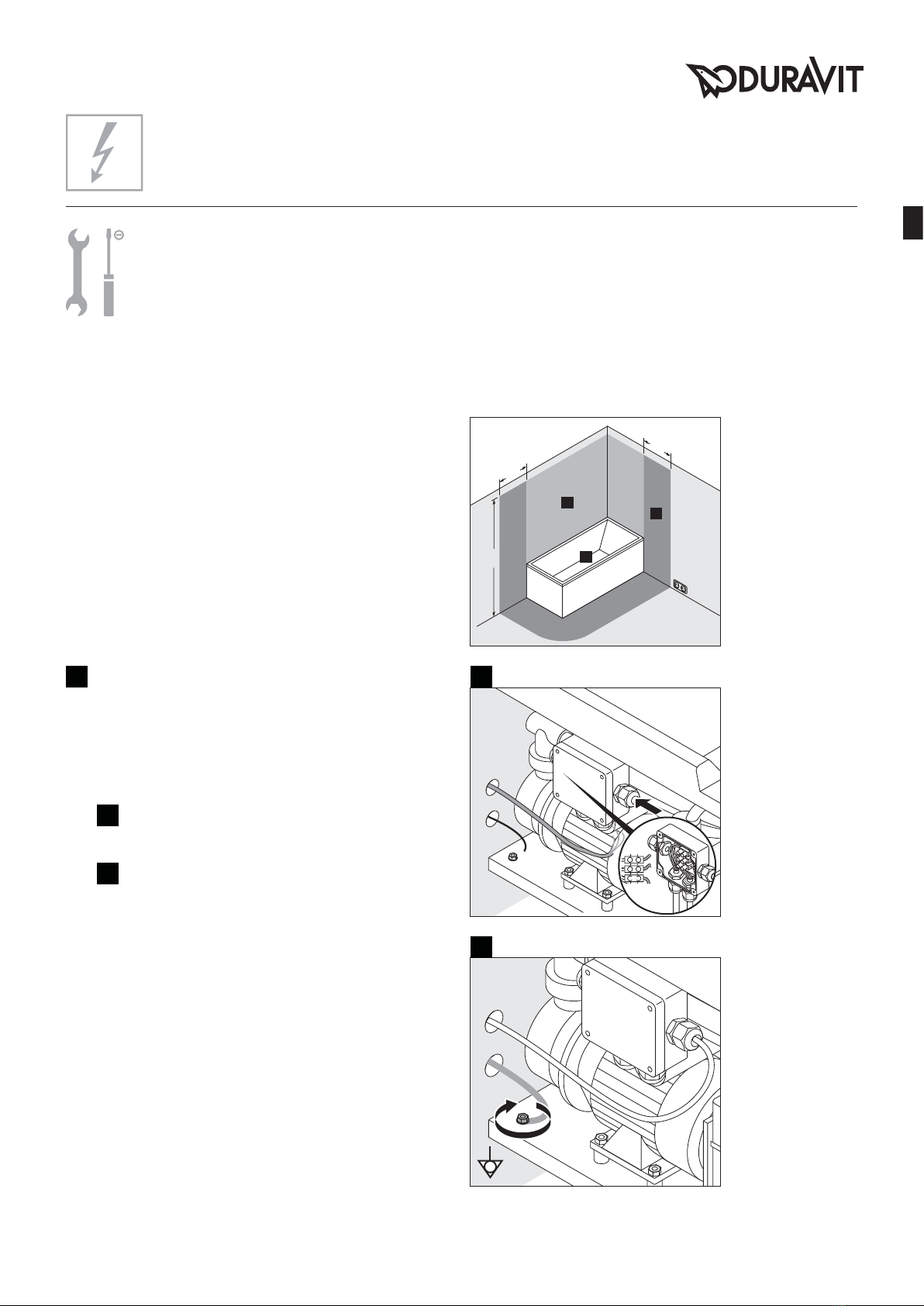

Raccorder la vanne balnéo (graphique 14)
REMARQUE! Eviter les dysfonctionnements !
ιϟ Ne pas relier les câbles à l'aide de serre-câbles.
ιϟ Le câble d'alimentation ne doit pas être posé pa-
rallèlement aux câbles de commande.
I
Raccorder le(s) câble(s) d’alimentation à la prise
secteur.
II
Raccorder le câble pour la liaison équipotentielle
à la baignoire balnéo.
Préinstallation
>Poser un câble fixe pour l’alimentation électrique:
ιϟ Monter une protection séparée et
un disjoncteur de sécurité (RCD) en amont
ιϟ Monter un interrupteur principal à coupure omnipo-
laire
en amont en dehors des zones de protection définies
(0 - 2)
ιϟ Le câble doit dépasser de 3000 mm
> Poser le câble pour le potentiel de compensation:
ιϟ Le câble doit dépasser de 3000 mm
Alimentation électrique
Protection
RCD
Installation électrique
Zones de protection selon DIN VDE 0100-701
WH_M_Einbau_Fliesen_Rechteck/17.05.4 9
fr

150
>
=

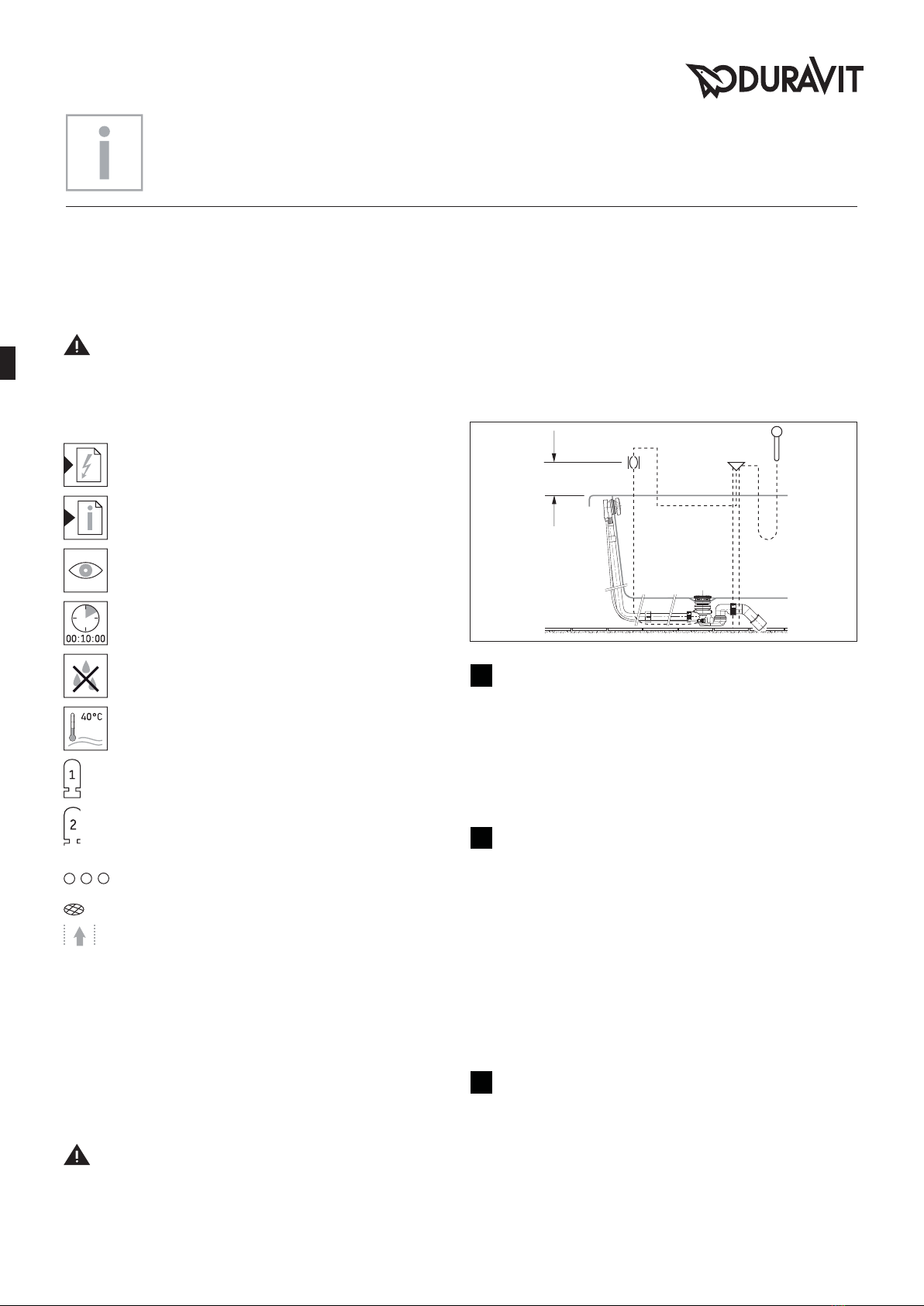

Belangrijke aanwijzingen
Betreffende deze montagehandleiding
Deze montagehandleiding is een onderdeel van het
Duravit-bad en moet vóór de montage zorgvuldig worden
doorgelezen.
Uitleg van de signaalwoorden en symbolen
GEVAAR! Bij hoog risico, dodelijk gevaar,
zware verwondingen
AANWIJZING! Bij mogelijke materiële schade
Verwijzing naar het hoofdstuk Elektrische
installatie
Verwijzing naar montageaanwijzingen in dit
hoofdstuk
Visuele controle noodzakelijk (bijv. i.v.m.
krassen)
Indicatie van de tijdsduur (bijv. 10 minuten)
Er moet een dichtheidscontrole worden
uitgevoerd
Temperatuurweergave
Aggregaat 1
Aggregaat 2 (alleen bij Combi-systemen)
Bedieningseenheid
(aantal afhankelijk van het whirlsysteem)
Aanzuigopening
Benodigde inspectieopeningen
Doelgroep en kwalificatie
Het whirlbad mag uitsluitend door een erkend
installatiebedrijf worden gemonteerd. De elektrische
installatie mag uitsluitend door elektriciens worden
uitgevoerd.
AANWIJZING! De installatievoorschriften van de lokale
nutsbedrijven alsmede de voor het betreffende land
geldende normen moeten volledig in acht worden genomen.
Veiligheidsinstructies
GEVAAR! Levensgevaar door elektrische schokken.
> Componenten van het whirlbad NIET demonteren.
Montageaanwijzingen
Voor de montage op de gegevensbladen letten. Deze kunt
u op internet downloaden van www.pro.duravit.com.
AANWIJZING!
Bij baden met bodemtoevoer moet ter plaatse altijd een
beluchter worden opgenomen.
> Inbouwschema aanhouden
18
Whirlsysteem controleren (afbeelding 18)
> Whirlsysteem 10 minuten inschakelen: bij cycli
met intensiteitsniveaus deze eenmaal volledig
doorlopen.
> Water in het bad laten staan, 10 minuten wachten.
> Dichtheid controleren.
> Als aanpassingen nodig zijn, de controle herhalen.
19
Inspectieopeningen plannen (afb. 19)
Whirlbad zo inbouwen dat alle belangrijke aggregaten
(pomp, ventilatie en bediening) toegankelijk blijven
> Inspectie-openingen plannen
ιϟ Bereik: zie pagina 64
ιϟ Afmetingen van de inspectie-openingen
voor aggregaten: min. 50x50cm
voor afloopgarnituur: min. 20x20cm
ιϟ Tegen spatwater afgedicht
ιϟ Kan alleen worden geopend met behulp van
een gereedschap
20
Luchttoevoer plannen (afb. 20)
> Voor de luchttoevoer een opening in de bekleding
plannen met een oppervlak van ca.
15 cm2(bijvoorbeeld 3 x 5 cm of 2 x 7,5 cm).
10 WH_M_Einbau_Fliesen_Rechteck/17.05.4
nl

600
600
2250*
0
12
L
N
PE
II
I
76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC
76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC
IN= 16 A
I∆N ≤ 30 mA
*of hoogte van
de hoogste vast
aangebrachte
douchekop/
wateruitlaat,
afhankelijk wat
hoger is
14
Whirlbad aansluiten (afb. 14)
AANWIJZING! Functiestoringen vermijden!
ιϟ Leidingen niet met kabelbinders samenbinden.
ιϟ Toevoerleiding niet evenwijdig aan de regelleidin-
gen leggen.
I
Toevoerleiding(en) op stopcontact aansluiten.
II
Aardleiding op whirlbad aansluiten.
Voorinstallatie
>Vastgelegde toevoerleiding voor stroomtoevoer leggen:
ιϟ aparte zekering en
lekstroomschakelaar (RCD) voorschakelen
ιϟ met alle polen gescheiden hoofdschakelaar
buiten de aangegeven beschermingszones (0 - 2)
voorschakelen
ιϟ Toevoerleiding 3000 mm laten uitsteken
> Aardleiding leggen:
ιϟ Leiding 3000 mm laten uitsteken
Stroomvoorziening
Zekering
RCD
Elektrische installatie
Beschermende zones volgens DIN VDE 0100-701
WH_M_Einbau_Fliesen_Rechteck/17.05.4 11
nl

150
>
=

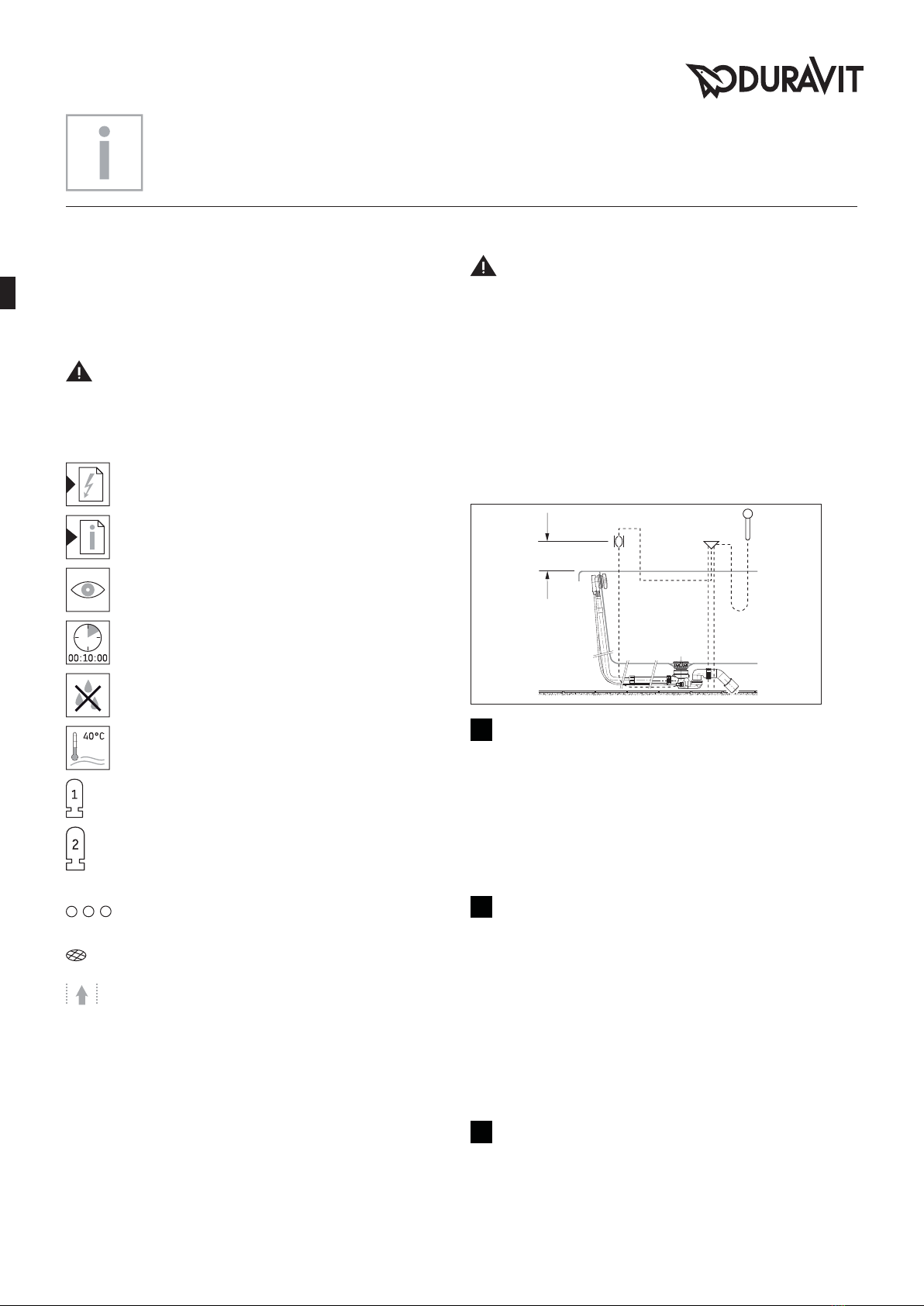

Información importante
Instrucciones de montaje
Estas instrucciones de montaje acompañan a la bañera
Duravit y es necesario leerlas cuidadosamente antes del
montaje.
Explicación de las indicaciones y símbolos de advertencia
¡PELIGRO! Riesgo elevado, peligro de muerte o
lesiones graves
¡ADVERTENCIA! Posibles daños materiales
Indica el capítulo Instalación eléctrica
Indica una advertencia acerca del montaje en
este capítulo
Fíjese que no haya, por ejemplo, arañazos
Tiempo necesario (por ejemplo, 10 minutos)
Compruébese la estanqueidad
Indicación de temperatura
Componente 1
Componente 2 (solo para sistemas combinados)
Consola de mandos
(cantidad sujeta al sistema de hidromasaje)
Apertura de aspiración
Registros necesarios
Instaladores y sus cualificaciones
La bañera de hidromasaje únicamente podrán montarla
instaladores sanitarios cualificados. La instalación eléctrica
solo podrán realizarla instaladores eléctricos cualificados.
¡ADVERTENCIA! Deberán cumplirse sin restricciones
las instrucciones de instalación de las empresas de
suministro locales y las normas específicas de cada país.
Advertencias de seguridad
¡PELIGRO! Peligro de muerte por descarga eléctrica.
> NO desmontar los componentes de la bañera de
hidromasaje.
Advertencia acerca del montaje
Antes de llevar a cabo el montaje, tener en cuenta las
fichas de preinstalación. Pueden descargarse en Internet
del sitio web www.pro.duravit.com.
¡ADVERTENCIA!
En bañeras con entrada de agua en la base es
imprescindible instalar un interruptor de tubería (a
cargo del propietario).
> Obsérvese el esquema de montaje.
18
Comprobar el sistema de hidromasaje (imagen 18)
> Encender el sistema de hidromasaje durante
10 minutos: si hay ciclos de distintos niveles de
intensidad, completar cada uno una vez.
> Dejar el agua en la bañera y esperar 10 minutos.
> Comprobar la estanqueidad.
> En caso de tener que realizar ajuster, volver a
realizar la prueba.
19
Prever el registro (imagen 19)
Montar la bañera de hidromasaje de tal forma
que todos los componentes importantes (bomba,
ventiladores y mandos) queden accesibles
> Prever el registro
ιϟ Zona: ver página 64
ιϟ Medidas del registro
para componentes: mín. 50x50cm
para el vaciador automático: mín. 20x20cm
ιϟ Protegido contra salpicaduras de agua
ιϟ Que se pueda abrir solo con una herramienta
20
Prever la ventilación (imagen 20)
> Para la ventilación, prever una apertura en el
faldón con una superficie de unos 15cm2(por
ejemplo 3 x 5 cm o 2 x 7,5 cm).
12 WH_M_Einbau_Fliesen_Rechteck/17.05.4
es

600
600
2250*
0
12
L
N
PE
II
I
76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC
76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC
IN= 16 A
I∆N ≤ 30 mA
*o la altura del
rociador superior/
salida de agua
situada a mayor
altura, dependiendo
de lo que esté más
arriba
14
Fijar el sistema de hidromasaje (imagen 14)
¡ADVERTENCIA! Para evitar los fallos de
funcionamiento
ιϟ No atar los cables juntos con una brida.
ιϟ No colocar el cable de alimentación paralelo a los
cables de mando.
I
Conectar el(los) cable(s) de alimentación a la
toma de corriente.
II
Enchufar a la bañera de hidromasaje el cable de
compensación de potencia.
Preinstalación
>Colocar el cable para el suministro eléctrico bien fijado:
ιϟ Instalar por separado un fusible y un dispositivo
diferencial (DDR)
ιϟ Instalar un interruptor principal omnipolar fuera de
las zonas de seguridad 0, 1 y 2
ιϟ Dejar que el cable de alimentación sobresalga
3.000mm
> Instalar el cable de conexión equipotencial:
ιϟ Dejar que el cable sobresalga 3.000mm
Suministro eléctrico
Fusible
DDR
Instalación eléctrica
Zonas de protección según la norma DIN VDE 0100-701
WH_M_Einbau_Fliesen_Rechteck/17.05.4 13
es

150
>
=
Indicazioni importanti
Istruzioni di montaggio
Le presenti istruzioni di montaggio sono parte integrante
della cabina doccia con bagno turco Duravit e devono essere
lette con attenzione prima dell’installazione del prodotto.
Legenda
PERICOLO! In caso di rischio elevato, pericolo di
morte o gravi infortuni
NOTA! In caso di rischio di danni alle cose
Riferimento al capitolo Installazione elettrica
Riferimento alla nota al montaggio riportata qui
sotto
Richiesta di ispezione visiva (es. per cercare
graffi)
Indicazione della durata (es. 10 minuti)
Richiesta di verifica della tenuta stagna
Indicazione della temperatura
Gruppo 1
Gruppo 2 (solo per sistemi combinati)
Unità di comando
(La quantità è in funzione del sistema
idromassaggio)
Apertura di aspirazione
Aperture richieste per la revisione
Destinatari e competenza
La vasca idromassaggio deve essere installata
esclusivamente da tecnici specializzati e qualificati.
L’installazione elettrica deve essere eseguita solo da
elettricisti qualificati.
NOTA! Nell'installazione rispettare sempre rigorosamente
le normative specifiche di enti di approvvigionamento locali
e le norme nazionali.
Avvertenze di sicurezza
PERICOLO! Pericolo di morte da scossa elettrica.
> NON smontare componenti della vasca idromassaggio.
Nota al montaggio
Prima di eseguire il montaggio osservare le schede
tecniche di preinstallazione. Tali schede sono scaricabili
da internet al sito www.pro.duravit.com.
NOTA!
Nelle vasche con erogazione dalla piletta è
assolutamente necessario utilizzare un disconnettore
tubo fornito dal cliente.
> Osservare lo schema di montaggio.
18
Verificare il sistema idromassaggio (grafico 18)
> Inserire il sistema idromassaggio per 10 minuti:
per circuiti con livelli d'intensità eseguire un
completo ciclo.
> Lasciare l'acqua nella vasca, attendere 10 minuti.
> Verificare la tenuta stagna.
> In caso siano necessari eseguire degli
adattamenti, ripetere la verifica.
19
Prevedere delle botole per la manutenzione (grafico 19)
Montare la vasca idromassaggio in modo che tutti
i gruppi rimangano accessibili (pompa, ventola e
comando)
> Prevedere delle botole per la manutenzione
ιϟ Area: vedi pagina 64
ιϟ Dimensioni delle botole per la manutenzione
per i gruppi: min. 50x50cm
per la colonna di scarico: min. 20x20cm
ιϟ Guarnizione di protezione dagli spruzzi d'acqua
ιϟ Da aprire soltanto con un apposito utensile
20
Prevedere la mandata d'aria (grafico 20)
> Per la mandata d'aria, prevedere un'apertura nel
rivestimento con una superficie di circa 15cm2
(p. es. 3 x 5 cm o 2 x 7,5 cm).
14 WH_M_Einbau_Fliesen_Rechteck/17.05.4
it

600
600
2250*
0
12
L
N
PE
II
I
76xxxx xx x xx xx00: 50 Hz, 220 - 240 V CA
76xxxx xx x xx xx06: 60 Hz, 220 - 240 V CA
IN= 16 A
I∆N ≤ 30 mA
*oppure altezza
della doccetta/
entrata acqua fissa
più alta nel caso sia
superiore
14
Collegare la vasca idromassaggio (grafico 14)
NOTA! Evitare anomalie di funzionamento!
ιϟ Non legare insieme le tubazioni con legacavo.
ιϟ Non posare il cavo di alimentazione parallelo ai
cavi di comando.
I
Collegare il cavo/i cavi di alimentazione alla
scatola di allacciamento.
II
Collegare il cavo equipotenziale alla vasca
idromassaggio.
Preinstallazione
>Predisporre il cavo di alimentazione:
ιϟ Predisporre una messa a terra ed un salvavita (RCD)
separati
ιϟ Predisporre un interruttore principale onnipolare
sezionatore fuori dalle zone di protezione indicate
(0 - 2)
ιϟ Far fuoriuscire il cavo di alimentazione per una lun-
ghezza di 3000 mm
> Posare il cavo per il collegamento equiponteziale:
ιϟ Far fuoriuscire il cavo per una lunghezza di
3000 mm
Alimentazione elettrica
Interruttore magnetotermico
Salvavita (RCD)
Installazione elettrica
Zone di protezione secondo la normativa DIN VDE 0100-701
WH_M_Einbau_Fliesen_Rechteck/17.05.4 15
it

150
>
=
Indicações importantes
Sobre as instruções de montagem
Estas instruções de montagem são parte integrante da
banheira Duravit e devem ser lidas com atenção antes da
montagem.
Descrição das palavras-chave e dos símbolos
PERIGO! Com alto risco, perigos mortais,
ferimentos graves
NOTA! Em caso de possíveis danos materiais
Referência ao capítulo Instalação eléctrica
Referência à informação de montagem neste
capítulo
Solicitação para examinar (p.ex: em relação a
arranhões)
Indicação da duração (por ex. 10 minutos)
Solicitação para verificar a estanqueidade
Indicação da temperatura
Agregado 1
Agregado 2 (só em sistemas combinados)
Unidade de comando
(o número depende do sistema Whirl)
Abertura de sucção
Aberturas de inspecção e manutenção
Grupo-alvo e qualificação
A banheira de hidromassagem só deve ser montada
por instaladores sanitários qualificados. A instalação
eléctrica só deve ser realizada por instaladores
eléctricos qualificados.
NOTA! Devem ser respeitadas as directivas de instalação
locais assim como as normas específicas do país.
Indicações de segurança
PERIGO! Perigo de vida devido a choque eléctrico.
> NÃO desmontar os componentes da banheira de
hidromassagem.
Indicações de montagem
Antes da montagem devem ser observadas as fichas de
pré-instalação. Estas encontram-se na internet, para
download, em www.pro.duravit.com.
NOTA!
Em caso de tinas com admissão na base é necessário um
interruptor de tubos por parte do proprietário.
> Ter em atenção o esquema de montagem.
18
Verificar o sistema Whirl (gráfico 18)
> Ligar o sistema Whirl durante 10 minutos: em
circuitos com níveis de intensidade, estes devem
funcionar uma vez por completo.
> Encher a banheira com água e aguardar 10 min.
> Verificar a estanqueidade.
> Se forem necessárias adaptações, deverá repetir
a verificação.
19
Providenciar aberturas para inspecção e
manutenção (gráfico 19)
Instalar a banheira de hidromassagem de modo que
todos os agregados importantes (bomba, soprador
e comando) permaneçam acessíveis
> Providenciar aberturas para inspecção e
manutenção
ιϟ Faixa: veja página 64
ιϟ Dimensões das aberturas para inspecção e
manutenção para agregados: min. 50x50cm
para válvula de escoamento: min. 20x20cm
ιϟ Vedado para evitar salpicos de água
ιϟ Abertura apenas com uma ferramenta
20
Providenciar uma adução de ar (gráfico 20)
> Para a adução de ar deve ser providenciada uma
abertura no revestimento, com uma área de
aprox. 15 cm 2(por ex. 3 x 5 cm ou 2 x 7,5 cm).
16 WH_M_Einbau_Fliesen_Rechteck/17.05.4
pt

600
600
2250*
0
12
L
N
PE
II
I
76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC
76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC
IN= 16 A
I∆N ≤ 30 mA
*ou altura do
chuveiro/saída de
água, fixo, mais
alto; o que for mais
alto
14
Conectar a banheira de hidromassagem (gráfico 14)
NOTA! Evitar erros de funcionamento!
ιϟ Não amarrar os cabos com agrupadores de cabos.
ιϟ Não instalar o cabo de alimentação paralelamente
aos condutores de comando.
I
Ligar o(s) cabo(s) de alimentação à tomada de
rede eléctrica.
II
Conectar o cabo de compensação de potencial à
banheria de hidromassagem.
Pré-instalação
>Cabo de alimentação instalado de forma fixa para
alimentação de corrente eléctrica:
ιϟ instalar um disjuntor separado e um dispositivo de
protecção diferencial residual
ιϟ instalar um interruptor multipolar, fora das zonas de
protecção previstas (0 - 2)
ιϟ Deixar o cabo de alimentação sobressair
3 000 mm
> Instalar o cabo de alimentação equipotencial:
ιϟ Deixar o cabo sobressair 3 000 mm
Alimentação de corrente eléctrica
Protecção
Protecção diferencial residual
Instalação eléctrica
Zonas de protecção conforme DIN VDE 0100-701
WH_M_Einbau_Fliesen_Rechteck/17.05.4 17
pt

Vigtige henvisninger
Om monteringsvejledningen
Denne monteringsvejledning hører med til Duravit badekarret
og skal læses omhyggeligt igennem før monteringen.
Forklaring af signalordene og symbolerne
FARE! Ved høj risiko, fare med døden til følge,
alvorlige kvæstelser
BEMÆRK! Ved mulige produktskader
Der henvises til kapitel Elinstallation
Henviser til monteringsanvisninger i dette kapitel
Opfordrer til visuel kontrol (f.eks. for ridser)
Angivelse af varighed (f.eks. 10 minutter)
Opfordrer til at kontrollere for tæthed
Angivelse af temperatur
Aggregat 1
Aggregat 2 (kun ved Combi-systemer)
Betjeningsenhed (antal retter sig efter spasystemet)
Indsugningsåbning
Nødvendige revisionsåbninger
Målgruppe og kvalifikation
Spa-badekarret må kun monteres af uddannede
sanitærinstallatører. Elinstallationen må kun
gennemføres af uddannede el-installatører.
BEMÆRK!
Lokale montageregulationer og landespecifikke
standarder skal altid overholdes.
Sikkerhedshenvisninger
FARE! Livsfare som følge af elektrisk stød.
> Demonter IKKE komponenter fra spa-badekarret.
Monteringsanvisninger
Følg forinstallationsarkene, før montering finder sted.
Disse kan downloades fra internettet under
www.pro.duravit.com.
BEMÆRK!
Ved kar med indløb i bunden SKAL der installeres en
rørafbryder på anvendelsesstedet.
> Se installationsskemaet
18
Spasystem kontrolleres (grafik 18)
> Tænd for spasystemet i 10 minutter: Ved
kredsløb med intensitetstrin: Lad dem løbe
komplet igennem en gang.
> Fyld karret med vand, vent i 10 minutter.
> Kontroller, at alt er tæt.
> Gentag kontrollen, hvis det er nødvendigt at
tilpasse noget.
19
Revisionsåbninger skal være til stede (grafik 19)
Indbyg spa-badekarret på en sådan måde, at alle
vigtige aggregater (pumpe, ventilator og styring) er
tilgængelige
> Revisionsåbninger skal være til stede
λϡ Område: Se side 64
λϡ Mål på revisionsåbningerne for aggregater:
mindst 50x50cm
for skyllegarniture: mindst 20x20cm
λϡ Tætnet mod stænkvand
λϡ Må kun åbnes med et værktøj
20
Lufttilførsel skal være til stede (grafik 20)
> En åbning til lufttilførsel skal være til stede i
panelet, den skal have en flade på ca. 15 cm2
(f.eks. 3 x 5 cm eller 2 x 7,5 cm).
18 WH_M_Einbau_Fliesen_Rechteck/17.05.4
da
150
>
=

600
600
2250*
0
12
L
N
PE
II
I
76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC
76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC
IN= 16 A
I∆N ≤ 30 mA
* eller højde
på det højeste,
fast anbragte
brusehoved/
vandafløb;
afhængigt af, hvad
der ligger højest
14
Spa-badekar tilsluttes (grafik 14)
BEMÆRK! Undgå funktionsfejl!
λϡ Bind ikke ledninger sammen med kabelholdere.
λϡ Træk ikke en elledning parallelt med styrelednin-
gerne.
I
Tilslut elledningen/elledningerne til
nettilslutningsdåsen.
II
Tilslut potentialeudligningsledningen til spa-
badekarret.
Forinstallation
> Træk fastinstalleret elledning til strømforsyning:
λϡ Forkobl separat afsikring og
fejlstrøm-beskyttelsesanordning (RCD)
λϡ Forkobl en hovedafbryder til afbrydelse af alle poler
uden for de fastlagte beskyttelseszoner (0 - 2)
λϡ Sørg for, at elledningen stikker 3 000 mm ud
> Træk en ledning til potentialeudligning:
λϡ Sørg for, at ledningen stikker 3 000 mm ud
Strømforsyning
Afsikring
RCD
Elinstallation
Beskyttelseszoner iht. DIN VDE 0100-701
WH_M_Einbau_Fliesen_Rechteck/17.05.4 19
da

Tärkeitä ohjeita
Asennusohjeesta
Tämä asennusohje on osa Duravit-kylpyammetta ja se on
luettava huolellisesti ennen asennusta.
Merkkisanojen ja symbolien selitys
VAARA! Erittäin vaarallisessa tilanteessa,
kuolettavissa vaaroissa, vakavissa vammoissa
OHJE! Mahdollisten aineellisten vahinkojen
sattuessa
Viittaus lukuun Sähköasennus
Viite tässä luvussa olevaan asennusohjeeseen
Pyyntö silmämääräiseen tarkastukseen (esim.
naarmujen varalta)
Ajallinen kesto (esim. 10 minuuttia)
Pyyntö tiiviyden tarkastamiseen
Lämpötilatieto
Yksikkö 1
Yksikkö 2 (vain Combi-järjestelmissä)
Hallintalaite (määrä riippuu porejärjestelmästä)
Imuaukko
Tarvittavat huoltoluukut
Kohderyhmä ja pätevyys
Poreammeen saavat asentaa ainoastaan koulutetut
saniteettialan asentajat. Sähköasennuksen saavat
suorittaa ainoastaan koulutetut sähköasentajat.
OHJE! Paikallisen vesilaitoksen asennusmääräyksiä sekä
maakohtaisia normeja on noudatettava rajoituksetta.
Turvaohjeet
VAARA! Sähköiskusta aiheutuva hengenvaara.
> ÄLÄ pura porealtaan komponentteja.
Asennusohjeet
Huomioi esiasennustietolehtiset ennen asennusta. Nämä
voidaan ladata Internetistä osoitteesta
www.pro.duravit.com.
OHJE!
Ammeissa, joiden pohjassa on tuloaukko, pitää
käyttöpaikalla olla ehdottomasti takaisinvirtauksen esto.
> Ota huomioon asennuskaavio
18
Porejärjestelmän tarkastaminen (kuva 18)
> Kytke porejärjestelmä päälle 10 minuutiksi: Käy
tehotasoilla varustettujen kiertojen tehotasot
kerran kokonaan läpi.
> Laske vettä altaaseen, odota 10 minuuttia.
>Tarkastatiiviys.
> Mikäli sovitukset ovat tarpeen, toista tarkastus.
19
Huoltoluukuilla varustaminen (kuva 19)
Asenna poreallas niin, että kaikkiin tärkeisiin
laitteisiin (pumppu, puhallin ja ohjaus) päästään
edelleen käsiksi
> Huoltoluukuilla varustaminen
λϡ Alue: katso sivu 64
λϡ Huoltoluukun mitat
laitteille: väh. 50x50cm
viemärikalusteille: väh. 20x20cm
λϡ Tiivistetty roiskevettä vastaan
λϡ Voidaan avata ainoastaan työkalun avulla
20
Ilmansyötöllä varustaminen (kuva 20)
> Jätä etulevyyn ilmansyöttöä varten aukko, jonka
pinta-ala on n. 15 cm2(esim. 3 x 5 cm tai 2 x
7,5cm).
20 WH_M_Einbau_Fliesen_Rechteck/17.05.4
fi
150
>
=
