DURAVIT Daro 700027 90 User manual

Installation instructions Tiled bathtub (alcove, corner, back-to-wall)
Notice de montage Baignoire, carrelée (alcôve, coin, contre-cloison)
Instrucciones de montaje y uso Bañera empotrada con azulejos (entre 3 paredes, esquina, antepared)
Daro Starck
# .. . .. .. # .. . .. ..
# .. . .. .. # .. . .. ..
# .. . .. ..
D-Code # .. . .. ..
#  .. . .. .. # .. . .. ..
#  .. . .. .. # .. . .. ..
#  .. . .. .. # .. . .. ..
#  .. . .. .. # .. . .. ..
#  .. . .. .. # .. . .. ..
#  .. . .. .. # .. . .. ..
#  .. . .. ..
#  .. . .. .. Vero
# .. . .. ..
DuraStyle # .. . .. ..
# .. . .. .. # .. . .. ..
# .. . .. .. # .. . .. ..
# .. . .. ..
Vero Air
Happy D.2 # .. . .. ..
# .. . .. .. # .. . .. ..
# .. . .. ..
Paiova # .. . .. ..
# .. . .. ..
P3 Comforts
# .. . .. ..
# .. . .. ..

257223_MAL_Tiled bathtub_US/20.01.2

57223_MAL_Tiled bathtub_US/20.01.2 3
es fr
Información importante 18
Montaje 19
Remarques importantes 11
Montage 12
Important information 4
Installation 5
en

Prior to the installation
Please read the specifications sheets prior to the installation.
Specification sheets are available for download at
www.pro.duravit.us.
Products are in compliance with the following codes:
• Uniform Plumbing Code (UPC®)
• National Plumbing Code of Canada
Products are in compliance with the following standards:
• CSA B45.5-17/IAPMO Z124-2017
20
21
About these instructions
The installation instructions come as part of the Duravit
product and must be read carefully prior to installation.
Target readership and qualifications
This is a professional grade product. A working knowledge
of construction techniques and code compliant plumbing
installation are required for proper installation and user
satisfaction. We recommend the product be installed by a
licensed plumber.
Explanation of the key words and symbols
WARNING
Indicates a hazardous
situation which, if not
avoided, could result in
death or serious injury.
NOTICE Is used to address
practices not related to
physical injury.
Inspection (e.g. for scratches)
Inspect for leaks and that all connections have a
watertight seal
Indication of the length of time (e.g. 10 minutes)
>Action required
Safety instructions
Product and / or property damage
The breach of local and country-specific regulations and
standards can cause damage to the product and / or property
damage.
> Observe the local installation regulations and any
country-specific standards at all times.
457223_MAL_Tiled bathtub_US/20.01.2
en

57223_MAL_Tiled bathtub_US/20.01.2 5
en

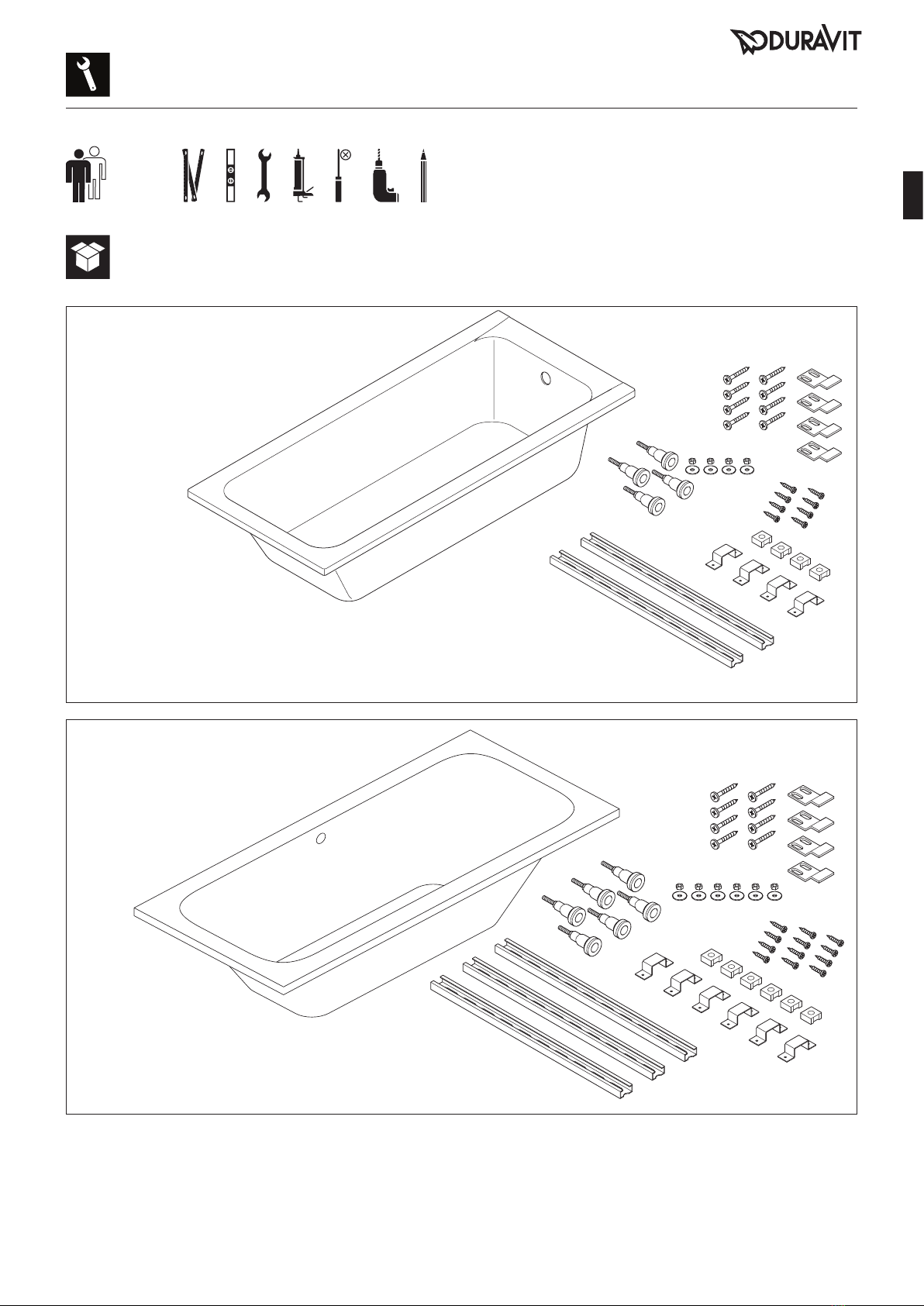

Delivery contents
# 700331 .. . .. ..90
# 700332 .. . .. ..90
# 700333 .. . .. ..90
# 700334 .. . .. ..90
# 700335 .. . .. ..90
# 700336 .. . .. ..90
# 700337 .. . .. ..90
# 700338 .. . .. ..90
# 700339 .. . .. ..90 # 700096 .. . .. ..90 # 700135 .. . .. ..90
# 700340 .. . .. ..90 # 700096 .. . .. ..92 # 700314 .. . .. ..90 # 700136 .. . .. ..90
# 700027 .. . .. ..90 # 700100 .. . .. ..90 # 700375 .. . .. ..90 # 700411 .. . .. ..90
# 700028 .. . .. ..90 # 700100 .. . .. ..92 # 700376 .. . .. ..90 # 700412 .. . .. ..90
# 700095 .. . .. ..90 # 700101 .. . .. ..90 # 700133 .. . .. ..90 # 700413 .. . .. ..90
# 700095 .. . .. ..92 # 700101 .. . .. ..92 # 700134 .. . .. ..90 # 700414 .. . .. ..90
# 700231 .. . .. ..90
# 700233 .. . .. ..90
# 700298 .. . .. ..90
# 700212 .. . .. ..90

657223_MAL_Tiled bathtub_US/20.01.2
en
# 791255
# 790250

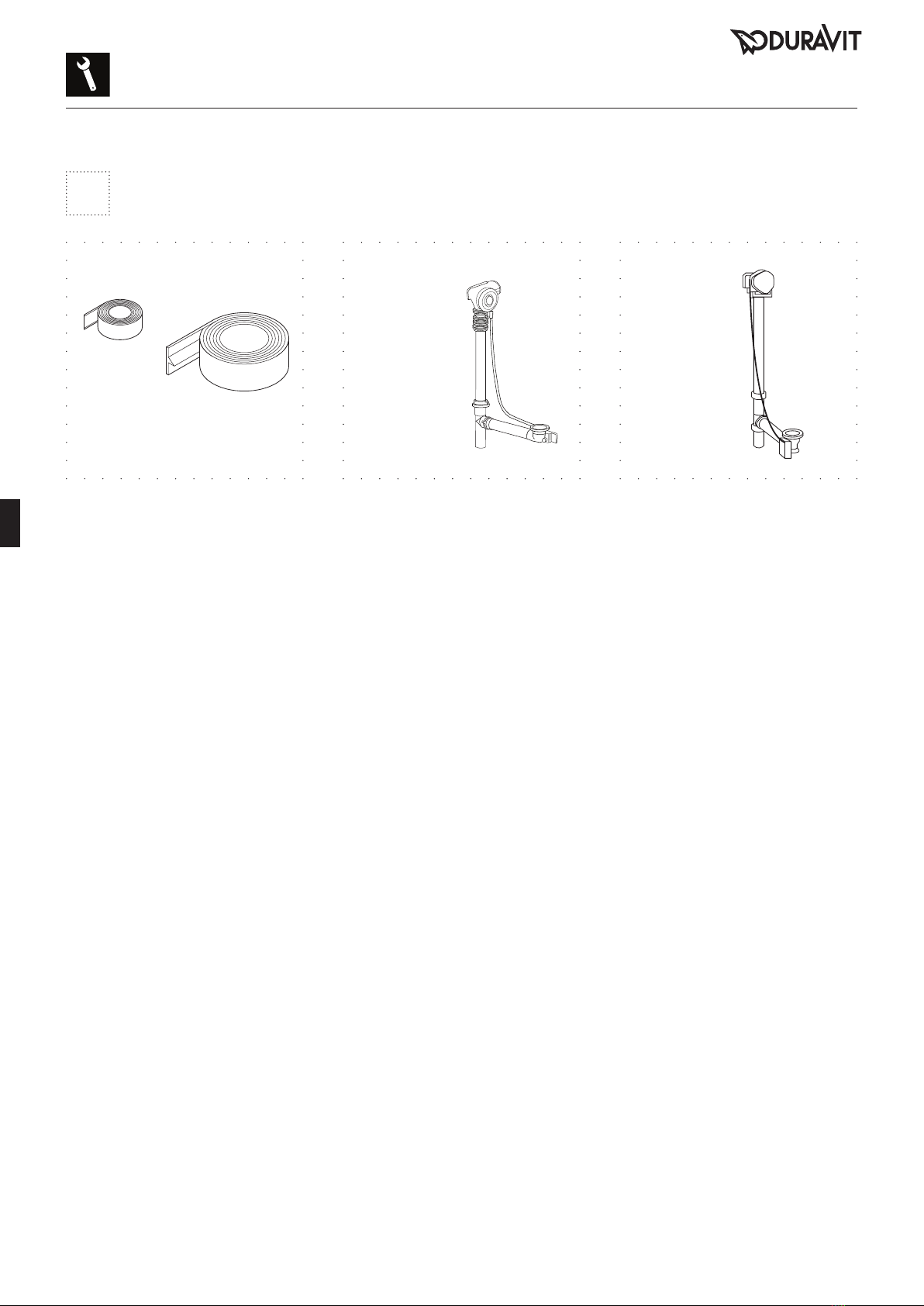

+Optional accesories (not included)
# 790112 (Tile Flange)
# 791224
# 791212
# 790252
# 790220
# 790219
# 791264

~30 mm
~1 ⅛"
~600 mm
~23,5"
>>
>
NOTICE
Do not use screws other than what is
provided.
> Use provided screws and washers
secure support frame into the
acrylic and plywood base.
> Position support frame.
For DuraStyle / Paiova:
> Position support frame (3 pcs).
> Attach feet to support frame
> Assemble support frame.

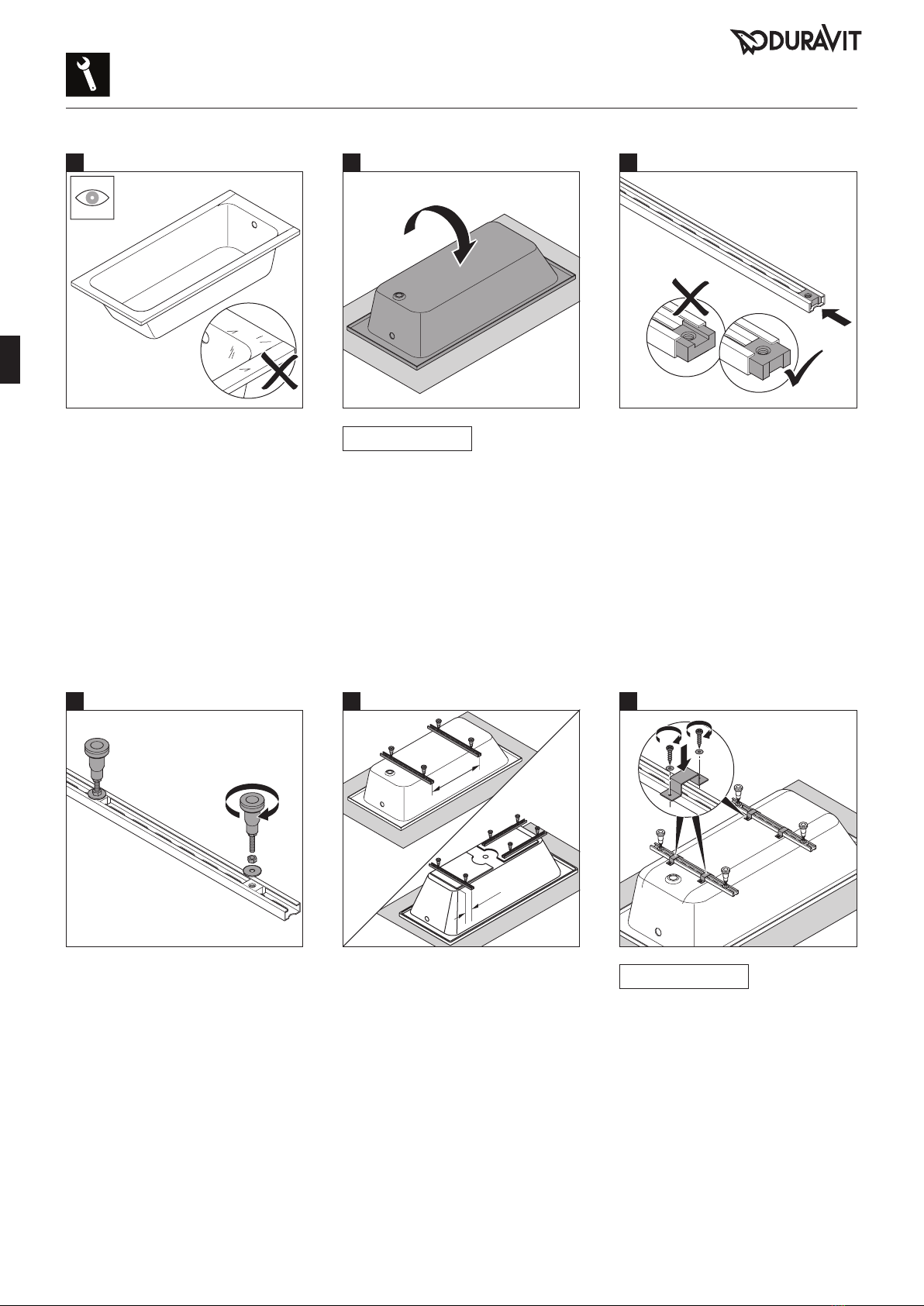

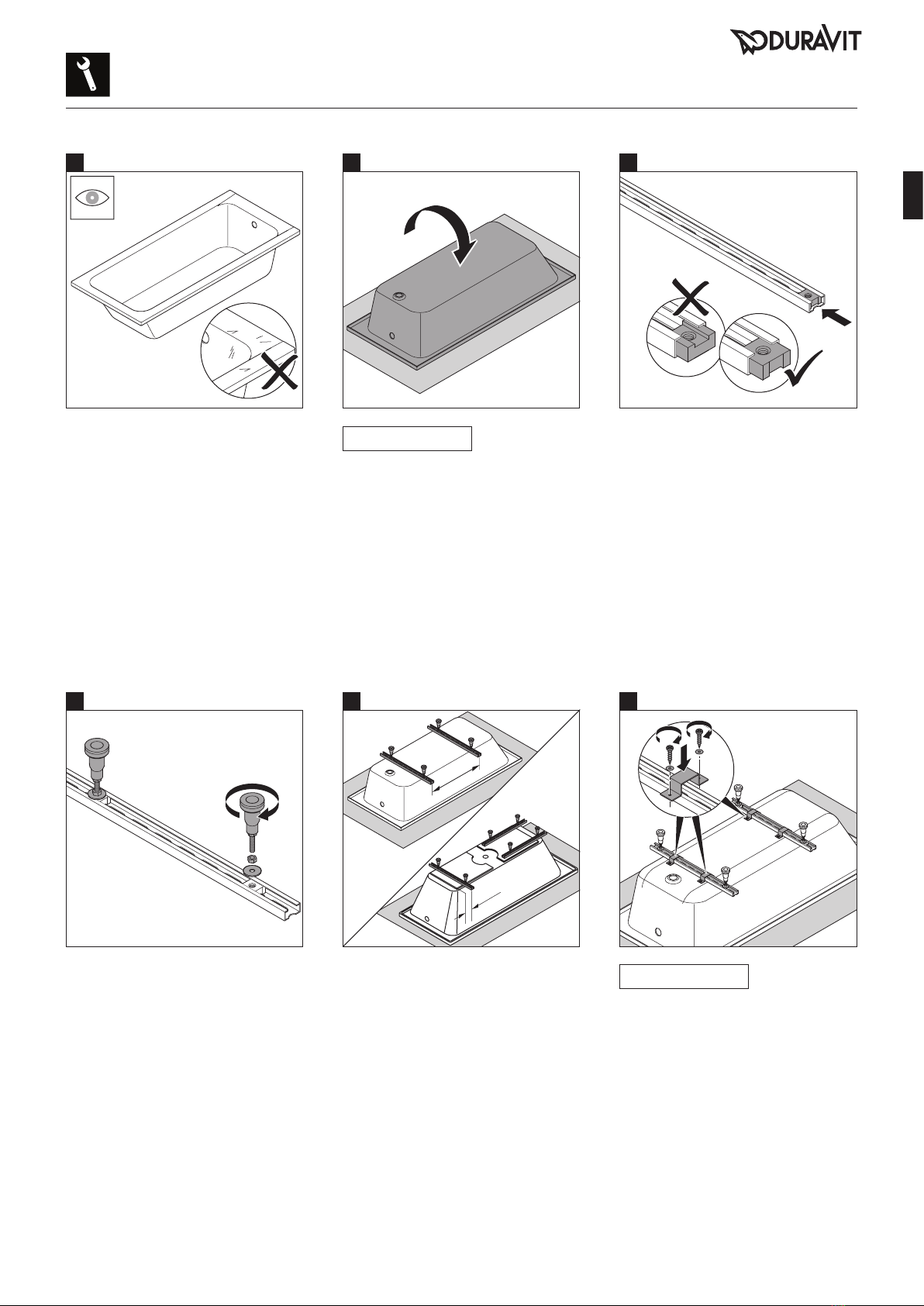

NOTICE
Tilting the bathtub on its side can
damage the bathtub.
> Place cardboard / blanket on the
floor.
> Turn bathtub over.
> Inspect bathtub for any potential
damage that may have occured
during transport.
> Do not install if any damage is
visable.
57223_MAL_Tiled bathtub_US/20.01.2 7
en
789
10 11 12654
321

5 ⅛" - 7 ⅞"
130 - 200 mm
X
> >>
> >>
> Measure height for brackets.> Attach tile flange (not included).> Tighten the lock nut to secure feet.
> Place the bathtub on its feet.
> Make sure the bathtub is level.
> Adjust feet if necessary.
> Connect waste and overflow
(not included).
> Level feet before setting the
bathtub.
857223_MAL_Tiled bathtub_US/20.01.2
en
123
456121110
987

X
X
X
X
X
XX
> >>
> >>

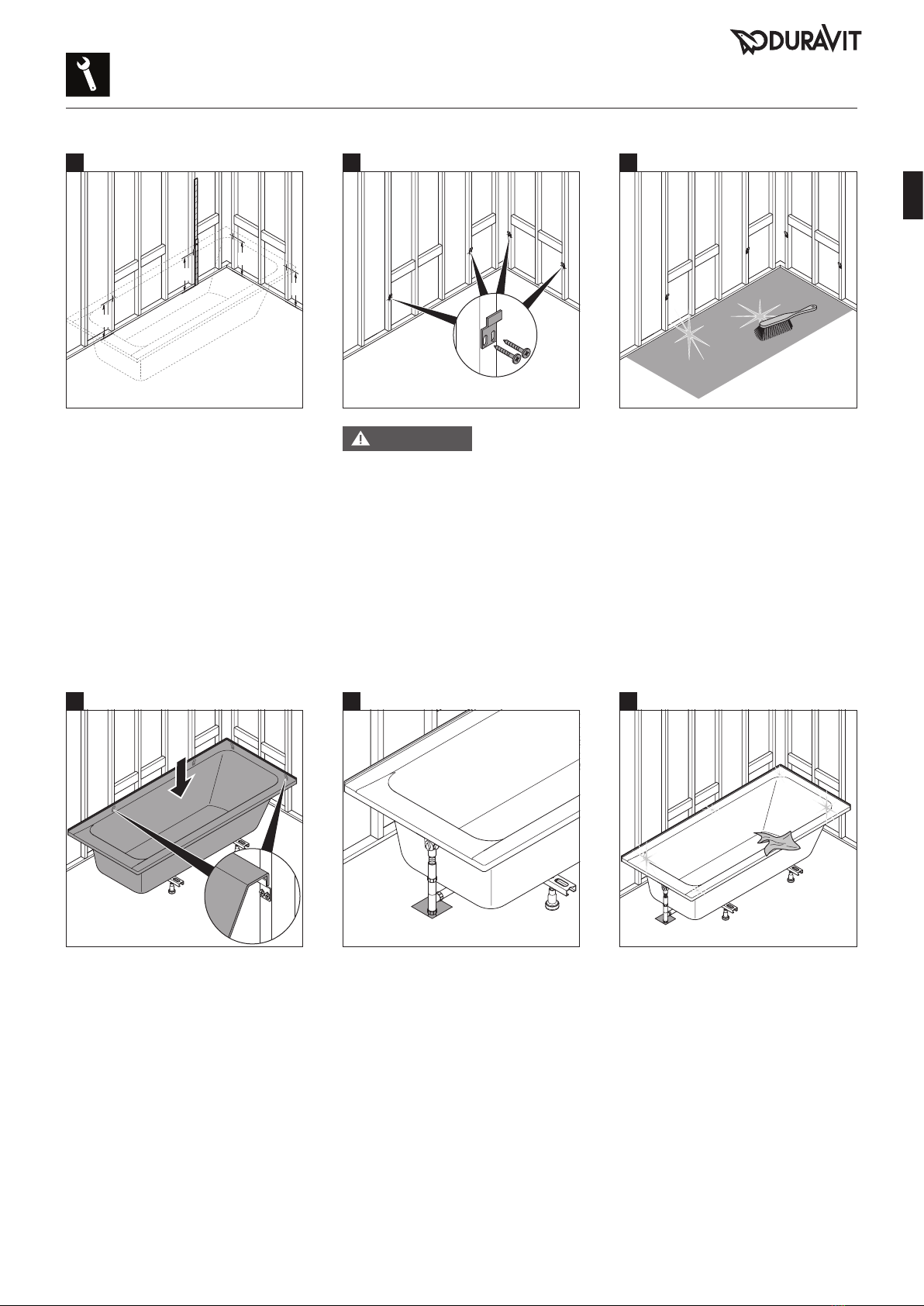

> Clean the bathtub.> Connect waste and overflow to the
drain system.
> Set bathtub into designated frame
area.
> Secure bathtub by setting it onto
the wall brackets.
> Clean area under bathtub.
WARNING
Fatal injury by electric shock!
Contact with electrical wiring can lead
to electrical shock.
> Make sure that there are no
electrical wires or heating running
under wall or floor which could be
affected by the installation.
> Affix 4 brackets to the wall frame
for side support of the bathtub.
> Mark the holes for the brackets on
the wall frame.
57223_MAL_Tiled bathtub_US/20.01.2 9
en
789
10 11 12181716
151413

24:00:00
>>
> >> > Close access panel.
> Seal to avoid spray water.
> Open only with a tool.
> Finish wall and tiles.
> Provide access panel 7⅞x7⅞in
(200x200mm) in the area of the
drain and overflow.
> Fill the bathtub with water.
> Fill the bathtub with water.
> Inspect for potential leaks.
> Let it sit for 24 h before draining.
NOTICE
Apply silicone recommended for acrylic
bathtubs only.
> Apply silicone as needed.
10 57223_MAL_Tiled bathtub_US/20.01.2
en
123
456242322
212019

Avant l’installation
Veuillez lire les fiches de spécifications avant l’installation. Les
fiches de spécifications peuvent être téléchargées sur
www.pro.duravit.us.
Les produits sont conformes aux codes suivants:
• Uniform Plumbing Code (UPC®)
• Code national de la plomberie du Canada
Les produits sont conformes aux normes suivantes:
• CSA B45.5-17/IAPMO Z124-2017
20
21
À propos de ces instructions
Ces instructions d’installation font partie du produit Duravit et
doivent être lues soigneusement avant l’installation.
Lectorat ciblé et compétences
Il s’agit ici d’un produit de niveau professionnel. Des
connaissances pratiques des techniques de construction et des
installations de plomberie conformes au code sont requises pour
assurer une installation correcte et la satisfaction du client. Nous
recommandons de faire réaliser l’installation du produit par un
plombier autorisé.
Explication des mots-clés et des symboles
AVERTISSEMENT Indique une situation
dangereuse qui, si elle
n'est pas évitée, entraînera
la mort ou des blessures
importantes.
ATTENTION S'utilise pour répondre à
des pratiques qui ne sont
pas reliées aux blessures
physiques.
Inspection (par ex. des rayures)
Vérifiez la présence de fuites et si toutes les connexions
sont étanches à l’eau
Indication de la durée (par ex. 10 minutes)
> Action requise
Instructions sur la sécurité
Endommagement d'un produit et/ou d'une propriété
Le non-respect des règlements locaux ou spécifiques à un pays
peut entraîner des dommages sur le produit et/ou des dommages
matériels.
> Observez les règlements d'installation locaux et les normes
nationales particulières en tout temps.
57223_MAL_Tiled bathtub_US/20.01.2 11
fr

12 57223_MAL_Tiled bathtub_US/20.01.2
fr
Contenu de la livraison
# 700331 .. . .. ..90
# 700332 .. . .. ..90
# 700333 .. . .. ..90
# 700334 .. . .. ..90
# 700335 .. . .. ..90
# 700336 .. . .. ..90
# 700337 .. . .. ..90
# 700338 .. . .. ..90
# 700339 .. . .. ..90 # 700096 .. . .. ..90 # 700135 .. . .. ..90
# 700340 .. . .. ..90 # 700096 .. . .. ..92 # 700314 .. . .. ..90 # 700136 .. . .. ..90
# 700027 .. . .. ..90 # 700100 .. . .. ..90 # 700375 .. . .. ..90 # 700411 .. . .. ..90
# 700028 .. . .. ..90 # 700100 .. . .. ..92 # 700376 .. . .. ..90 # 700412 .. . .. ..90
# 700095 .. . .. ..90 # 700101 .. . .. ..90 # 700133 .. . .. ..90 # 700413 .. . .. ..90
# 700095 .. . .. ..92 # 700101 .. . .. ..92 # 700134 .. . .. ..90 # 700414 .. . .. ..90
# 700231 .. . .. ..90
# 700233 .. . .. ..90
# 700298 .. . .. ..90
# 700212 .. . .. ..90

57223_MAL_Tiled bathtub_US/20.01.2 13
fr
# 791255
# 790250
+Accessoires optionnels (non fournis)
# 790112 (bride de carrelage)
# 791224
# 791212
# 790252
# 790220
# 790219
# 791264

~30 mm
~1 ⅛"
~600 mm
~23,5"
ATTENTION
N’utilisez pas d’autres vis que celles
fournies.
> Utilisez les vis et les rondelles
fournies pour fixer le cadre de
support dans la base en acrylique et
contreplaqué.
> Positionnez le cadre de support.
Pour DuraStyle/Paiova:
> Positionnez le cadre de support
(3 pièces).
> Fixez les pieds au cadre de support.
> Assemblez le cadre de support.
ATTENTION
Basculer la baignoire sur le côté peut
l’endommager.
> Posez du carton/une couverture sur
le sol.
> Retournez la baignoire.
> Vérifiez la présence sur la baignoire
d’éventuels dommages pouvant être
survenus durant le transport.
> Ne pas installer si des dommages
sont visibles.
14 57223_MAL_Tiled bathtub_US/20.01.2
fr
654
321

5 ⅛" - 7 ⅞"
130 - 200 mm
X
> Mesurez la hauteur pour les
supports.
> Fixez la bride de carrelage
(non fournie).
> Resserrez le contre-écrou pour
fixer les pieds.
> Placez la baignoire sur ses pieds.
> Assurez-vous que la baignoire est
nivelée.
> Ajustez les pieds si nécessaire.
> Raccordez l’évacuation et le
trop-plein (non fournis).
> Nivelez les pieds avant de poser la
baignoire.
57223_MAL_Tiled bathtub_US/20.01.2 15
fr
121110
987

X
X
X
X
X
XX
> Nettoyez la baignoire.> Raccordez l’évacuation et le
trop-plein au système d’évacuation.
> Placez la baignoire dans le cadre
prévu.
> Protégez la baignoire en la posant
sur les supports muraux.
> Nettoyez la surface sous la baignoire.
AVERTISSEMENT
Blessures mortelles par choc
électrique!
Un contact avec les fils électriques peut
entraîner un choc électrique.
> Assurez-vous qu’il n’y a pas de fils ou
de chauffage électriques derrière la
cloison ou sous le plancher pouvant
être affectés par l’installation.
> Apposez 4 supports de montage sur
le cadre de la cloison pour le support
latéral de la baignoire.
> Marquez les trous pour les supports
dans le cadre mural.
16 57223_MAL_Tiled bathtub_US/20.01.2
fr
181716
151413

24:00:00
> Fermez la trappe d’accès.
> Scellez pour éviter les projections
d’eau.
> Ouvrez uniquement à l’aide d’un
outil.
> Terminez la cloison et le carrelage.
> Installez une trappe d’accès
7⅞x7⅞in (200x200mm) dans la
zone d’évacuation et de trop-plein.
> Remplissez la baignoire d’eau.
> Remplissez la baignoire d’eau.
> Vérifiez la présence d’éventuelles
fuites.
> Laissez reposer pendant 24h avant
de vider.
ATTENTION
Appliquez uniquement le silicone
recommandé pour les baignoires en
acrylique.
> Appliquez le silicone nécessaire.
57223_MAL_Tiled bathtub_US/20.01.2 17
fr
242322
212019

Antes de la instalación
Leer las fichas técnicas antes de la instalación. Las fichas técnicas
pueden descargarse en www.pro.duravit.us.
Los productos cumplen los siguientes códigos:
• Código de fontanería uniforme (UPC®)
• Código canadiense de fontanería
Los productos cumplen las siguientes normas:
• CSA B45.5-17/IAPMO Z124-2017
20
21
Acerca de estas instrucciones
Las instrucciones de instalación forman parte del producto
Duravit y se deben leer detenidamente antes de la instalación.
Lectores destinatarios y cualificaciones
Este es un producto de calidad profesional. Para su correcta
instalación y garantizar la satisfacción de los usuarios, se
requieren conocimientos prácticos sobre técnicas de construcción
así como cumplir los códigos de fontanería. Recomendamos
encomendar la instalación del producto a un fontanero
profesional.
Explicación de las palabras clave y de los símbolos
ADVERTENCIA
Indica una situación
peligrosa que puede
provocar la muerte o
lesiones graves si no se
evita.
AVISO Se utiliza para describir
prácticas no relacionadas
con lesiones físicas.
Inspección (p. ej. por si hubiera arañazos)
Comprobar que no haya fugas y que todas las
conexiones sean estancas al agua.
Indicación del tiempo (p. ej. 10 minutos)
> Se requiere una acción
Instrucciones de seguridad
Daños materiales y/o en el producto
El incumplimiento de las normas y reglamentos locales y
específicos de cada país puede provocar daños materiales y/o
en el producto.
> Observar en todo momento los reglamentos locales de
instalación y las normas específicas de cada país.
18 57223_MAL_Tiled bathtub_US/20.01.2
es

57223_MAL_Tiled bathtub_US/20.01.2 19
es
# 700331 .. . .. ..90
# 700332 .. . .. ..90
# 700333 .. . .. ..90
# 700334 .. . .. ..90
# 700335 .. . .. ..90
# 700336 .. . .. ..90
# 700337 .. . .. ..90
# 700338 .. . .. ..90
# 700339 .. . .. ..90 # 700096 .. . .. ..90 # 700135 .. . .. ..90
# 700340 .. . .. ..90 # 700096 .. . .. ..92 # 700314 .. . .. ..90 # 700136 .. . .. ..90
# 700027 .. . .. ..90 # 700100 .. . .. ..90 # 700375 .. . .. ..90 # 700411 .. . .. ..90
# 700028 .. . .. ..90 # 700100 .. . .. ..92 # 700376 .. . .. ..90 # 700412 .. . .. ..90
# 700095 .. . .. ..90 # 700101 .. . .. ..90 # 700133 .. . .. ..90 # 700413 .. . .. ..90
# 700095 .. . .. ..92 # 700101 .. . .. ..92 # 700134 .. . .. ..90 # 700414 .. . .. ..90
Contenido de la entrega
# 700231 .. . .. ..90
# 700233 .. . .. ..90
# 700298 .. . .. ..90
# 700212 .. . .. ..90

20 57223_MAL_Tiled bathtub_US/20.01.2
es
# 791255
# 790250
+Accesorios opcionales (no incluidos)
# 790112 (cinta selladora para juntas
de azulejos)
# 791224
# 791212
# 790252
# 790220
# 790219
# 791264
