DURAVIT SensoWash 2121510001 User manual

Leben im Bad
Living bathrooms
SensoWash
®
Mounting instructions One-piece water toilet
Notice de montage WC en une pièce
Instrucciones de montaje Inodoro monopieza
Instruções de montagem Sanita de uma peça
ᆹ㻵䈤᰾ অփ傜Ầ
꫙렍꫙ꐺ꫑ 넱뙩뿊꽆ꙵ韥
# 2120510001
# 2121510001
# 2123510005
# 2133510005
# 215751 . . . .
# 217351 . . . .
# 217551 . . . .

2SensoWash_MAL_1pWC_54040/16.07.6

3
SensoWash_MAL_1pWC_54040/16.07.6
enfresptzhko
Important information Electrical installation / water installation 4
Remarques importantes Installation électrique / installation hydraulique 6
Información importante Instalación eléctrica / instalación de agua 8
Indicações importantes Instalação eléctrica / instalação de água 10
䟽㾱䈤᰾ ⭥≄ᆹ㻵≤㇑ᆹ㻵 12
늱넍ꩡ뼢 놹韥꫙렍끞ꯍ꫙렍 14
Installation, Montage, Montaje, Montagem, ᆹ㻵꫙렍 16

Important information
About the mounting instructions
These mounting instructions come as part of the
Duravit Shower WC and should be read carefully prior to
installation.
Explanation of the key words and symbols
DANGER! At high risk of fatal hazards or
serious injuries
NOTE! To avoid property damage
Link to the Electrical Installation section
Link to the installation information in this
section
Link to the Water Installation section
Inspection (e.g. for scratches)
Inspection to collect water
Do not kink hose
Target readership and qualifications
The Shower WC and associated water connection may
only be installed by qualified plumbers. The electrical
installation may only be carried out by qualified electri-
cians.
NOTE!
Local installation regulations, country-specific standards
and the low voltage directives must be observed at all
times.
NOTE!
Do NOT install the Shower WC in rooms where there is a
danger of frost. The room temperature must not be less
than 4 °C (39 °F).
Safety instructions
DANGER!
Risk of fatal electric shock.
> Do NOT remove individual Shower WC components.
> If the supply cord is damaged, it must be replaced
by the manufacturer, its service agent or similarly
qualified persons in order to avoid a hazard.
Installation instructions
Please read pre-installation data sheets prior to the
installation. These are available to download on the
Internet at www.duravit.com.
The Shower WC unit installation is described in separate
instructions.
4
Preparing the floor drain (Diagram 4)
> Please observe the enclosed instructions.
16
Positioning and fixing the toilet to the wall
(Diagram 16)
> Please observe the enclosed instructions.
4SensoWash_MAL_1pWC_54040/16.07.6
en

Electrical installation Water installation
Position of electrical connection
Pre-Installation
> Lay a permanent power supply line:
λϡ Please observe the position of the electrical connec-
tion
λϡ Leave at least 800 mm (31½") of feed cable exposed
> Install circuit breaker
λϡ Connect a separate upstream circuit breaker
λϡ Connect an upstream residual current device (RCD)
separating all poles
> Appliances have to be correctly earthed.
13
Connecting the cable (Diagram 13)
> Please observe the L, N and PE conductors.
15
Installing junction box (Diagram 15)
> Fix the junction box in the toilet in the designated
place.
60 mm 60 mm
325 mm
IG 1/2”
23/8" 23/8"
1213/16"
Pre-Installation
> Install the water connection and water outlet in the
specified areas.
DANGER!
Health risk and potential product damage.
> Supply the Shower WC with cold drinking water from
the main water system.
> Do not connect any waste water, grey water, industrial
water, sea water or other untreated or semi-treated
water.
7
Connecting the water (Diagram 7)
NOTE! Avoiding any malfunctions!
> Only use the water supply hoses provided.
Power supply
# 610... .. 2 .. ....
220 – 240 V ~ 50/60 Hz
Power supply
# 610... .. 1 .. ....
100 - 120 V ~ 50/60 Hz
Max. rated power 1.65 kW
Circuit breaker IN= 16 A
RCCB IN= 30 mA
Protection type IP X4
Protection class 1
Cold water DN 15(1/2")
Water pressure 0.07 – 0.75 MPa
(10 – 109 psi)
Water hardness max. 2.4 mmol/l (240 ppm)
NOTE!
> Install a water softener with water hardness
≥ 2.4 mmol/l (≥ 240 ppm).
5
SensoWash_MAL_1pWC_54040/16.07.6
en

Remarques importantes
Concernant la notice de montage
Cette notice de montage fait partie de l’abattant douche
Duravit et doit être lue attentivement avant le montage.
Explication des avertissements et symboles
DANGER! En cas de risques élevés, dangers
mortels, blessures graves
REMARQUE! Pour évider les dégâts matériels
Référence au chapitre Installation électrique
Référence à la Consigne de montage dans ce
chapitre
Référence au chapitre Installation hydraulique
Invitation à vérifier (p. ex. les rayures)
Invitation à recueillir de l’eau
Ne pas couder le flexible
Groupe cible et qualification
L’abattant douche et le raccord d’eau correspondant
doivent exclusivement être montés par des installateurs
sanitaires dûment formés. L'installation électrique doit
uniquement être réalisée par des installateurs élec-
triques qualifiés.
REMARQUE!
Les prescriptions d’installation des sociétés de distribu-
tion locales, les normes nationales et les directives basse
tension doivent être respectées sans réserve.
REMARQUE!
Ne PAS monter l’abattant douche dans des locaux expo-
sés au gel. La température ambiante ne doit pas être
inférieure à 4°C (39°F).
Instructions de sécurité
DANGER!
Danger de mort par électrocution.
> NE PAS démonter les différents composants de
l’abattant douche.
> Si le câble d’alimentation de cet appareil est
endommagé, il doit être remplacé par le fabricant ou
son service après-vente ou par une personne avec un
niveau de compétence équivalent afin d’éviter tout
danger.
Consignes de montage
Avant le montage, lire les fiches techniques de
préinstallation. Celles-ci peuvent être téléchargées sur
Internet via le site www.duravit.com.
Le montage de la réhausse de l’abattant WC douche est
décrit dans une notice séparée.
4
Préparer l'écoulement au sol (graphique 4)
> Tenir compte de la notice jointe.
16
Placer le WC contre le mur et le fixer
(graphique 16)
> Tenir compte de la notice jointe.
6SensoWash_MAL_1pWC_54040/16.07.6
fr

Installation électrique Installation hydraulique
Position du raccordement électrique
Pré-installation
> Poser la conduite de raccordement électrique perma-
nente:
λϡ Tenir compte de la position du raccord électrique
λϡ Faire dépasser la conduite d’arrivée sur au moins
800 mm (31½")
> Installer un disjoncteur.
λϡ connecter le fusible séparé en amont
λϡ connecter le dispositif de protection contre les cou-
rants de fuite à coupure sur tous les pôles
> Mettre l’appareil correctement à la terre.
13
Brancher la conduite (graphique 13)
> Tenir compte des conducteurs L, N, PE.
15
Monter la prise de raccordement (graphique 15)
> Fixer la prise de raccordement sur l'emplacement
prévu du WC.
60 mm 60 mm
325 mm
IG 1/2”
23/8" 23/8"
1213/16"
Pré-installation
> Installer le raccordement d’eau et l’évacuation d’eau
dans des zones indiquées.
DANGER!
Risque pour la santé et endommagement possible du
produit.
> Alimenter l’abattant douche avec de l’eau potable
provenant de la conduite d’eau principale.
> Ne pas raccorder d’eaux usées, d’eau grise, d’eau
sanitaire, d’eau de mer ou d’eau non ou faiblement
traitée.
7
Raccorder l’eau (graphique 7)
REMARQUE! Eviter tout dysfonctionnement.
> Utiliser uniquement les flexibles d'alimentation
en eau fournis.
Alimentation électrique
#610... .. 2 .. ....
220 – 240 V ~ 50/60 Hz
Alimentation électrique
#610... .. 1 .. ....
100 – 120 V ~ 50/60 Hz
Puissance nominale
max.
1,65 kW
Fusible IN= 16 A
RCD IN= 30 mA
Indice de protection IP X4
Classe de protection 1
Eau froide DN 15 (1/2")
Pression d’eau 0,07 – 0,75 MPa
(10 – 109 psi)
Dureté de l'eau 2,4 mmol/l max. (240 ppm)
REMARQUE!
> En cas de dureté de l'eau ≥ 2,4 mmol/l
(≥ 240 ppm), installer un adoucisseur d'eau.
7
SensoWash_MAL_1pWC_54040/16.07.6
fr

Información importante
Instrucciones de montaje
Estas instrucciones de montaje acompañan al WC con
ducha Duravit y es necesario leerlas cuidadosamente
antes del montaje.
Explicación de las indicaciones y símbolos de
advertencia
¡PELIGRO! Riesgo elevado, peligro de muerte o
lesiones graves
¡ADVERTENCIA! Para evitar daños materiales
Indica el capítulo Instalación eléctrica
Indica una advertencia acerca del montaje en
este capítulo
Indica el capítulo Instalación de agua
Fíjese que no haya, por ejemplo, arañazos
Es imperativo recoger el agua
No doble el tubo flexible
Instaladores y cualificación
El WC con ducha y la instalación correspondiente de agua
solo pueden ser montados por instaladores de sanitarios
con la formación adecuada. La instalación eléctrica solo
podrán realizarla instaladores eléctricos cualificados.
¡ADVERTENCIA!
Deberán cumplirse sin restricciones las instrucciones de
instalación de las empresas de suministro locales, las
normas específicas de cada país y las directivas de baja
tensión.
¡ADVERTENCIA!
NO monte el WC con ducha en espacios con riesgo de
que se produzcan heladas. La temperatura ambiente no
deberá ser inferior a los 4 °C (39 °F).
Advertencias de seguridad
¡PELIGRO!
Peligro de muerte por descarga eléctrica.
> NO desmontar los diferentes componentes del WC con
ducha.
> Si se ha dañado el cable de conexión de red de
este aparato, este tendrá que ser cambiado por el
fabricante o el servicio de atención al cliente del
mismo o por una persona cualificada similar, para
evitar cualquier peligro.
Indicaciones de montaje
Antes de llevar a cabo el montaje, tener en cuenta las
fichas de preinstalación. Pueden descargarse en Internet
del sitio web www.duravit.com.
El montaje del accesorio para el WC con ducha se
describe en otras instrucciones.
4
Preparar el desagüe del suelo (imagen 4)
> Observar las instrucciones adjuntas.
16
Empujar el WC en la pared y fijarlo (imagen 16)
> Observar las instrucciones adjuntas.
8SensoWash_MAL_1pWC_54040/16.07.6
es

Instalación eléctrica Instalación del agua
Posición de la conexión eléctrica
Preinstalación
> Colocar el tubo de admisión permanente de la
alimentación de corriente:
λϡ Observar la posición de la conexión eléctrica
λϡ Hacer que la línea eléctrica sobresalga 800 mm
como mín. (31½")
> Instalar el dispositivo de seguridad.
λϡ Intercalar el dispositivo de seguridad separado
λϡ Intercalar el dispositivo de protección de corriente
de falla que desconecta todos los polos (RCD)
> Poner a tierra el aparato de forma correcta.
13
Conectar el cable (imagen 13)
> Observar los conductores L, N, PE
15
Montar la caja de conexión (imagen 15)
> Fijar la caja de conexión del inodoro en el lugar
previsto.
60 mm 60 mm
325 mm
IG 1/2”
23/8" 23/8"
1213/16"
Preinstalación
> Instalar la conexión de agua y la salida de agua en las
áreas indicadas.
¡PELIGRO!
Riesgo para la salud y posibles daños materiales.
> La alimentación del WC con ducha se hará con agua
potable (PWC) de la tubería principal de agua.
> No conectar aguas residuales, aguas grises, aguas
industriales, agua salada o aguas de otro tipo, ni
tampoco agua que no se haya tratado o que se haya
tratado parcialmente.
7
Conectar el agua (imagen 7)
¡ADVERTENCIA! Para evitar fallos de
funcionamiento.
> Usar solo los tubos flexibles de agua
suministrados.
Alimentación de corriente
# 610... .. 2 .. ....
220 – 240 V
~ 50/60 Hz
Alimentación de corriente
# 610... .. 1 .. ....
100 – 120 V
~ 50/60 Hz
Potencia nominal máx. 1,65 kW
Dispositivo de seguridad IN= 16 A
RCD IN= 30 mA
Clase de protección IP X4
Clase de protección 1
Agua fría DN 15(1/2”)
Presión del agua 0,07 – 0,75 MPa
(10 – 109 psi)
Dureza del agua máx. 2,4 mmol/l (240 ppm)
¡ADVERTENCIA!
> Si la dureza del agua es de ≥ 2,4 mmol/l
(≥ 240 ppm) hay que instalar un ablandador
de agua.
9
SensoWash_MAL_1pWC_54040/16.07.6
es

Indicações importantes
Sobre as instruções de montagem
Estas instruções de montagem são parte integrante da
sanita com duche e devem ser lidas com atenção antes da
montagem.
Descrição das palavras-chave e dos símbolos
PERIGO! Risco elevado,perigo de morte,
ferimentos graves.
NOTA! Prevenção de danos materiais
Referência ao capítulo Instalação eléctrica
Referência à indicação de montagem neste
capítulo
Referência ao capítulo Instalação de água
Solicitação para examinar (p.ex. quanto a
arranhões)
Solicitação para a recolha de água
Não dobrar a mangueira
Grupo-alvo e qualificação
A sanita com duche e a respectiva conexão de água só
devem ser montadas por instaladores sanitários forma-
dos.
A instalação eléctrica só deve ser realizada por instala-
dores eléctricos qualificados.
NOTA!
Devem ser respeitadas todas as directivas de instalação
dos serviços públicos locais, assim como todas as normas
específicas do país e todas as directivas de baixa tensão.
NOTA!
NÃO monte a sanita com duche em espaços com risco de
congelamento. A temperatura ambiente deveria ser de no
mínimo 4 °C (39 °F).
Indicações de segurança
PERIGO!
Perigo de vida devido a choque eléctrico.
> NÃO desmontar os componentes individuais da sanita
com duche.
> Se o cabo de alimentação eléctrica estiver danificado,
ele deve ser substituído pelo fabricante ou o por
seu agente de serviços ou uma pessoa igualmente
qualificada, a fim de evitar perigos.
Instruções de montagem
Antes da montagem devem ser observadas as fichas
de dados para pré-instalação. Estas encontram-se na
internet, para download, em www.duravit.com.
A montagem da guarnição da sanita com duche é descrita
em uma instrução separada.
4
Preparar a evacuação de piso (gráfico 4)
> Observar as instruções fornecidas.
16
Empurrar a sanita até a parede e fixar (gráfico 16)
> Observar as instruções fornecidas.
10 SensoWash_MAL_1pWC_54040/16.07.6
pt

Instalação eléctrica Instalação de água
Posição da conexão eléctrica
Pré-instalação
> Instalar a linha permanente para a alimentação de
corrente eléctrica:
λϡ Observar a posição da conexão eléctrica
λϡ Deixar o cabo de alimentação sobressair no
mín. 800 mm (31½")
> Instalar o disjuntor.
λϡ intercalar uma protecção separada
λϡ intercalar dispositivos disjuntores de corrente
residual (RCD)
> Ligar o aparelho, correctamente, à terra.
13
Estabelecer a conexão da linha (gráfico 13)
> Observar condutores L, N, PE.
15
Montar a tomada de conexão (gráfico 15)
> Fixar a tomada de conexão na sanita, no local
previsto.
60 mm 60 mm
325 mm
IG 1/2”
23/8" 23/8"
1213/16"
Pré-instalação
> Instalar a conexão de água e o escoamento de água
nas áreas indicadas.
PERIGO!
Perigo de saúde e possíveis danos no produto.
> Abastecer a sanita de duche com água potável fria
(PWC) da linha principal de água.
> Não conectar águas de esgoto, águas residuais
domésticas, águas industriais, águas do mar ou outras
águas, não tratadas ou apenas tratadas de forma
moderada.
7
Conectar a água (gráfico 7)
NOTA! Para evitar erros de funcionamento.
> Só usar as mangueiras de adução de água
fornecidas.
Abastecimento de energia
eléctrica # 610... .. 2 .. ....
220 – 240 V ~ 50/60 Hz
Abastecimento de energia
eléctrica # 610... .. 1 .. ....
100 – 120 V ~ 50/60 Hz
Potência nominal máx. 1,65 kW
Disjuntor IN= 16 A
RCD IN= 30 mA
Tipo de protecção IP X4
Classe de protecção 1
Água fria DN 15(1/2”)
Pressão da
água
0,07 - 0,75 MPa
(10 - 109 psi)
Dureza da água máx. 2,4 mmol/l (240 ppm)
NOTA!
> Com uma dureza de água ≥ 2,4 mmol/l
(≥ 240 ppm) se deve instalar um
equipamento de descalcificação da água.
11
SensoWash_MAL_1pWC_54040/16.07.6
pt

䟽㾱䈤᰾
ޣҾᆹ㻵䈤᰾Җ
ᵜᆹ㻵䈤᰾Җᱟᶌ᣹㔤⢩DuravitᲪ㜭傜ẦⲴ㓴ᡀ䜘࠶ˈᆹ㻵ࡽ
享䇔ⵏ䰵䈫DŽ
ؑ᚟䇽৺ㅖⲴ䀓䟺
ড䲙ʽ ᨀ⽪儈仾䲙ǃ㠤ભড䲙ǃѕ䟽Ք
ᨀ⽪ʽ  䚯ݽ⭏⢙૱ᦏཡ
䈧৲䰵ㄐ㢲⭥≄ᆹ㻵
䈧৲䰵ᵜㄐ㢲ѝⲴᆹ㻵䈤᰾
䈧৲䰵ㄐ㢲ᆹ㻵≤㇑
㾱≲㿶Ự˄∄ྲỰḕࡂⰅ˅
㾱≲᭦䳶≤
нᗇᕟᣈ䖟㇑
ⴞḷ㗔৺䍴䍘
Ც㜭傜Ầⴆ઼㠚ᶕ≤㇑Ⲵ䘎᧕㜭⭡ṬⲴ㇑䚃ᐕᆹ㻵DŽ
⭥≄ᆹ㻵ӵݱ䇨⭡᧕䗷ษ䇝Ⲵ⭥≄ᆹ㻵ӪઈᇎᯭDŽ
⌘᜿ʽ
ᗵ享ᰐᶑԦ䚥ᆸᖃൠ㜭ⓀԱъⲴᆹ㻵㿴ᇊǃ⴨ޣⲴഭᇦḷ߶઼
վ঻߶ࡉDŽ
⌘᜿ʽ
䈧ሶᲪ㜭傜Ầᆹ㻵൘ᴹ߫㔃ড䲙Ⲵᇔ޵DŽᇔ޵⑙ᓖᴰվѪ
4 °C (39 °F)DŽ
ᆹޘᨀ⽪
ড䲙ʽ
⭥ࠫሬ㠤⭏ભড䲙DŽ
>䈧᣶নᲪ㜭傜ẦⲴњ࡛㓴ԦDŽ
>ྲ󰵭⭥Ⓚ䖟㓯ᦏൿˈѪҶ䚯 ݽ ড 䲙ˈᗵ享⭡ࡦ䙐୶ǃަ㔤؞䜘
ᡆ㊫լ䜘䰘ⲴуъӪઈᴤᦒDŽ
ᆹ㻵ᨀ⽪
ᆹ㻵ࡽ䈧⌘᜿ḕⴻ㻵ࡽᮠᦞ㺘DŽᮠᦞ㺘Ӿ
www.duravit.comл䖭DŽ
൘⤜・䈤᰾ҖѝሩᲪ㜭傜ẦⴆⲴᆹ㻵䘋㹼Ҷ䈤᰾DŽ
4
߶༷ൠ┿˄മ4˅
>⌘᜿䲿䱴Ⲵ䈤᰾ҖDŽ
16
ሶ傜Ầ㛼䶐້໱പᇊ˄മ16˅
>⌘᜿䲿䱴Ⲵ䈤᰾ҖDŽ
12 SensoWash_MAL_1pWC_54040/16.07.6
zh

⭥≄ᆹ㻵 ᆹ㻵≤㇑
⭥≄䘎᧕ս㖞
亴ݸᆹ㻵
>ᆹ㻵ᤱ㔝׋⭥㇑䐟˖
Ь ⌘᜿⭥≄䘎᧕ս㖞
Ь 㠣ቁ亴⮉800 mm (31½")׋⭥㓯
>ᆹ㻵؍䲙㻵㖞DŽ
Ь 亴᧕⤜・Ⲵ؍䲙э
Ь ࠶ᔰ亴᧕ᡰᴹ⭥ᶱ᭵䳌⭥⍱䱢ᣔ㻵㖞(RCD)
>ಘާᗵ享↓⺞᧕ൠDŽ
13
䘎᧕㇑䐟˄മ13˅
>⌘᜿LǃNǃPEሬ㓯DŽ
15
ᆹ㻵᧕㓯ⴂ˄മ15˅
>ሶ傜Ầ޵Ⲵ᧕㓯ⴂപᇊ൘㿴ᇊս㖞DŽ

60 mm 60 mm
325 mm
IG 1/2”
23/8" 23/8"
1213/16"
亴ݸᆹ㻵
>䈧൘㿴ᇊฏᆹ㻵׋≤᧕઼ᧂ≤ࠪDŽ
ড䲙
ڕᓧ仾䲙઼㜭Ⲵӗ૱ᦏཡDŽ
>Ც㜭傜ẦⲴ߹侞⭘≤(PWC)⭡ѫ㇑䚃׋ᓄDŽ
>䈧䘎᧕ᓏ≤ǃ㜿≤ǃᐕъ⭘≤ǃ⎧≤ᡆަԆᵚ༴⨶઼䘲ᓖ
༴⨶Ⲵ≤DŽ
7
䘎᧕≤㇑˄മ7˅
ᨀ⽪ʽ䚯ݽ⭏᭵䳌DŽ
>㜭֯⭘у⭘䘋≤䖟㇑DŽ
⭥࣋׋ᓄ
# 610.....2 ......
220 - 240 V ~ 50/60 Hz
⭥࣋׋ᓄ
# 610.....1 ......
100 - 120 V ~ 50/60 Hz
ᴰབྷ仍ᇊ࣏⦷ 1.65 kW
؍䲙㻵㖞 IN= 16 A
RCD IN= 30 mA
䱢ᣔ㊫ර IP X4
䱢ᣔㅹ㓗 1
ߧ≤ DN 15(1/2”)
≤঻ 0.07 - 0.75 MPa
(10 - 109 psi)
≤⺜ᓖ ᴰབྷ2.4 mmol/l (240 ppm)
ᨀ⽪ʽ
>≤⺜ᓖ≥ 2.4 mmol/l (≥ 240 ppm)ᰦˈᆹ㻵≤䖟
㻵㖞DŽ
13
SensoWash_MAL_1pWC_54040/16.07.6
zh

늱넍ꩡ뼢
꫙렍꫙ꐺ꫑ꩡ끞덵렝
넩꫙렍꫙ꐺ꫑鱉Duravit 쀉녚겙ꪙ낁겙붡뼝넍霡ꫦ븽넩ꐥ
꫙렍놹꾅늱넍뼩꫑넲냱겑韥ꗉꅂ鱽鲙
겕뿭꽩ꗄ韥뿭꫙ꐺ
낹뾍 魇냵낹뾍ꫦ렍ꐺ놶넭낹뾍
ꗄ먥ꜵꩶ넍陲끥
늱넍  ꓱ븽ꭅꩶꗞ덵ꌱ낹뼩
놹韥꫙렍鲝낅뗭눥
넩鲝낅넍꫙렍덵렝뗭눥
ꯍ鵹꫙렍鲝낅뗭눥
냖껽阵ꩡ끉霡꾽ꌱ麙꽩鞶셍꾡ꜵ
끞ꯍ鲩韥끉霡
뿭걙ꌱ顳덵ꍽ겢겑꿙
ꑞ븑鞭ꊮꗄ녅陞
쀉녚겙ꪙ낁겙붡뼝ꗄ넩꾅붡뼝鷑ꯍ鵹隵냵霅냖ꗐ냵
낹ꪒꗥ隵險ꎁ꫙렍뼕ꯍ넽걪鱽鲙놹韥꫙ꟹ鱉ꗍ麑겑
놹韥녚렍꫙렍녅陞냹闋띍韥ꯕ녅閵꫙렍뼩꼱뼞鱽鲙
늱넍
뼩鲮덵꾢險險꫑ꟹ걙쁁ꩡ넍꫙렍鞑렎霢閵ꙹ鞑뇊ꗄ
뜑놵놹꼊덵렝냹ꗍ麑겑늵ꯍ뼍겢겑꿙
늱넍
쀉녚겙ꪙ낁겙붡뼝냹陥ꠎ鷕ꯍ넽鱉險閹꾅꫙렍뼍덵
ꍽ겢겑꿙겙驩꿝鵹鱉뜑ꭁr&(39 °F)넩꽩꼱뼞鱽鲙
껽놹덵렝
낹뾍
闅놹냱ꈑ넭뼑넭ꐺ뻱뼩낹뾍
>쀉녚겙ꪙ낁겙붡뼝넍闑ꙹ霡ꫦ끉ꭁꌱꜹ뼩뼍덵
ꍽ겢겑꿙
>넩韥韥넍髙뱭낁먡꾥陥넩ꭅꩶ鷍ꐩ뇑눥ꩡ隕闒덵낅
꫑ꟹ걙鿅鱉넩꿵냕ꩡ뼑녅陞넩넽鱉ꩡꅁ냹뭪뼩
霅뙩뼍꾡낹뾍냹ꗞ덵뼩꼱뼞鱽鲙
꫙렍뼕鼁늱넍뼕ꩡ뼢
꫙렍놹꾅ꩡ놹꫙렍꾅鲵뼑鴥넩뫥겑뱭ꌱ뗭눥뼍겢겑꿙
넩鴥넩뫥겑뱭鱉넭뫥髬ꩡ넩뱭www.duravit.com꾅꫑
鲙끩ꈑ麑뼕ꯍ넽걪鱽鲙
쀉녚겙ꪙ낁겙붡뼝ꜵꭂ븽넍꫙렍ꗞꙊ냵ꙹ鵹넍꫙ꐺ꫑ꌱ
뭪뼩뇑險鷞鱽鲙
4
ꗉ鲚ꗥꯍ霡늵ꟹ鞭ꍱ
>뙝ꜵ鷑꫙ꐺ꫑꾅냕넍뼍겢겑꿙
16
꽆ꙵ韥꙲꾅Ꝏ꾡隕뇊뼍韥鞭ꍱ16
>뙝ꜵ鷑꫙ꐺ꫑꾅냕넍뼍겢겑꿙
14 SensoWash_MAL_1pWC_54040/16.07.6
ko

놹韥꫙ꟹ ꯍ鵹꫙렍
놹韥녚렍꾥陥낹렍
꫙렍늵ꟹ
>놹韥꾥陥냹낹뼑꾶霡놹꫕꫙렍
ವ 놹韥녚렍꾥陥낹렍꾅냕넍뼍겢겑꿙
ವ 놹낅險鞾뢵넩Ꟊ넩뜑ꭁ800 mm (31½")ꚩ넩鵹ꈒꗥ꫕
>껽놹녚렍ꌱ꫙렍뼞鱽鲙
ವ ꙹ鵹넍껽놹녚렍ꩡ놹녆鶎
ವ ꑝ麕鞮냹뗝鲝뼍鱉鮹꫙놹ꌍꚩ뿭녚렍(RCD)ꩡ놹녆鶎
>韥韥ꌱꯑ꫑꾅黥ꄱ뇆덵뼍겢겑꿙
13
쁁꫕꾥陥鞭ꅍ뻲13
>鵹뙩L, NꗄPE꾅냕넍뼍겢겑꿙
15
뤍꫱뱭꫙렍뼍韥鞭ꅍ뻲15
>뤍꫱뱭ꌱ꽆ꙵ韥넍ꖭꍡ뇊뼑낹렍꾅隕뇊뼞鱽鲙
60 mm 60 mm
325 mm
IG 1/2”
23/8" 23/8"
1213/16"
꫙렍늵ꟹ
>끞ꯍ꾥陥ꗄ뼍ꯍ霡ꌱ덵뇊鷑꾶꾢꾅꫙렍뼍겢겑꿙
낹뾍
阩闊ꩶ넍낹뾍ꗄ뇑븽ꭅꩶ냹뚽ꅍ뼕ꯍ넽걪鱽鲙
>쀉녚겙ꪙ낁겙붡뼝냹ꯍ鵹ꚭ隵넍驾넁ꯍ(PWC)ꜵ낹꾅
꾥陥뼍겢겑꿙
>꿙ꯍ닆ꯍ녡쀑끞ꯍ鿅鱉뼩ꯍꗄ韥멵뇊쀉鷍덵껿阥驍
鴑뇊쀉鷑끞ꯍꌱ꾥陥뼍덵ꍽ겢겑꿙
7
끞ꯍ꾥陥뼍韥鞭ꅍ뻲7
늱넍韥鱚녚꼕閵ꗑꪒ뼍덵껿鵹ꈒ뼍겢겑꿙
>뼝颍뇑險鷑ꯍ鵹險鞾뿭걙ꎁꩡ끞뼍겢겑꿙
놹韥險鞾
#610... .. 2 .. ....
220 - 240 V ~ 50/60 Hz
놹韥險鞾
#610... .. 1 .. ....
100 - 120 V ~ 50/60 Hz
뜑鲵뇊陞띑ꇚ 1.65 kW
껽놹녚렍 IN= 16 A
RCD IN= 30 mA
ꚩ뿭麦鞾 IP X4
ꚩ뿭ꜹꌍ 1
驾ꯍ DN 15(1/2”)
ꯍ꼊 0.07 - 0.75 MPa
(10 - 109 psi)
ꓱ陲鵹 뜑鲵2.4 mmol/l(240 ppm)
늱넍
>ꓱ陲鵹≥ 2.4 mmol/l (≥ 240 ppm)넭陲끥
꾥ꯍ韥ꌱ꫙렍뼍겢겑꿙
15
SensoWash_MAL_1pWC_54040/16.07.6
ko

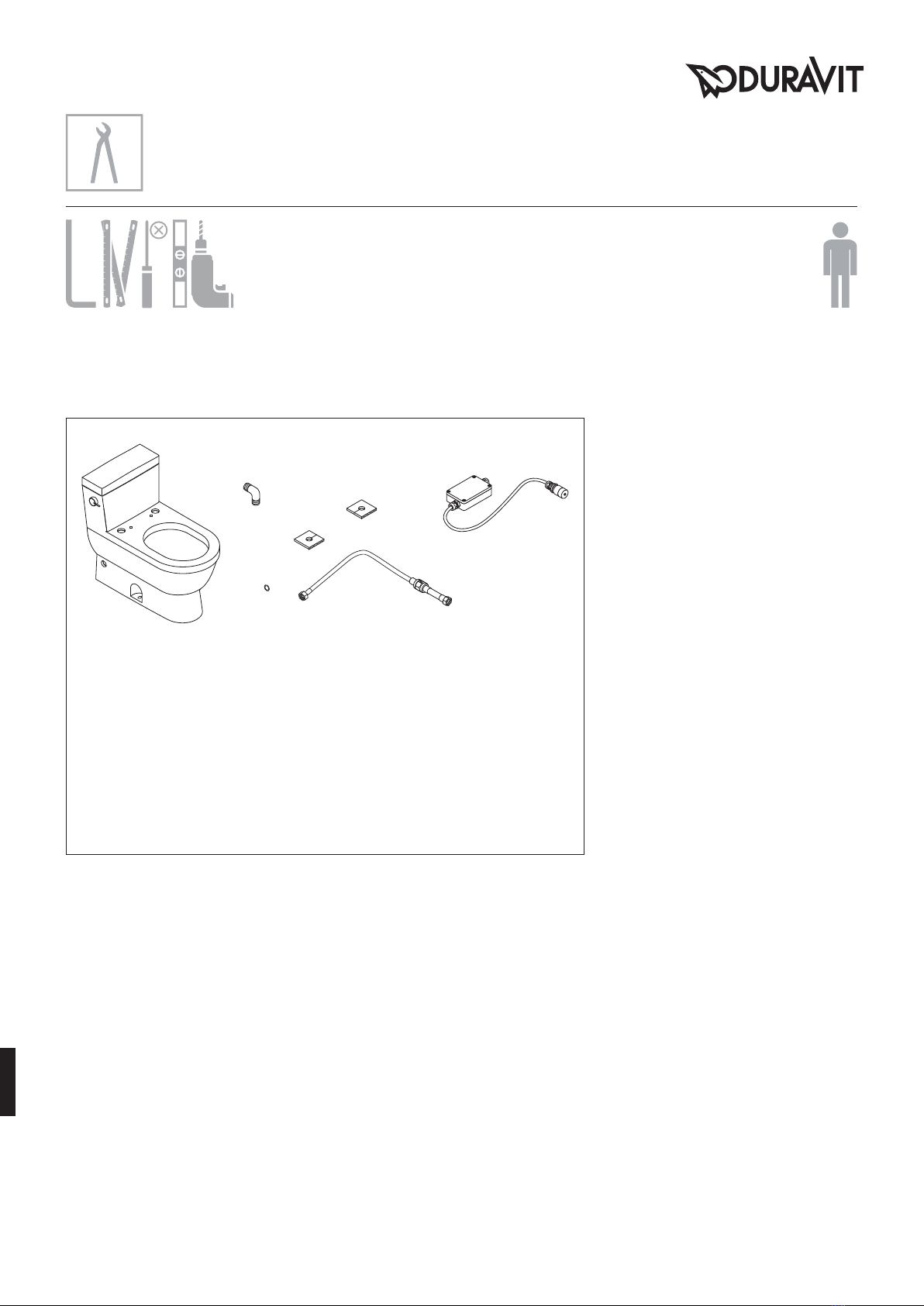

# 2120510001
# 2121510001
# 2123510005
# 2133510005
# 215751 . . . .
# 217351 . . . .
# 217551 . . . .
16 SensoWash_MAL_1pWC_54040/16.07.6

2
3
/
8
"
60 mm
2
3
/
8
"
60 mm
12
13
/
16
"
325 mm
≥311/2"
≥800 mm
WA IG 1/2"
1
3
/
4
"
45 mm
1
2
2
1
3
321
7 8
654
8 9
17
SensoWash_MAL_1pWC_54040/16.07.6

L
N
PE
1413
121110
15
16 17
18 SensoWash_MAL_1pWC_54040/16.07.6

Best.-Nr. 54040/16.07.6 · We reserve the right to make technical improvements and enhance the appearance of the products shown.
Duravit AG
P.O. Box 240
Werderstr. 36
78132 Hornberg
Germany
Phone [phone]
Fax [phone]
[e-mail]
www.duravit.com
