DWT OF-1050 NV User manual


2
Inhalt / Content / Sommaire / Indice / Contenido / Índice / İçindekiler /
Zawartość / Obsah / Obsah / Conţinut / Съдържание / Περιεχόμενο /
Содержание / Зміст / Turinys / Мазмұны /
Deutsch
Erklärende Zeichnungen ������������������������������������������������������������������������������������������������������� Seiten
Allgemeine sicherheitshinweise, Gebrauchsanweisung �������������������������������������������������������� Seiten
5 - 15
16 - 23
English
Explanatory drawings ������������������������������������������������������������������������������������������������������������ pages
General safety rules, instructions manual ����������������������������������������������������������������������������� pages
5 - 15
24 - 30
Français
Dessins explicatifs ����������������������������������������������������������������������������������������������������������������� pages
Recommandations générales de sécurité, mode d'emploi ���������������������������������������������������� pages
5 - 15
31 - 38
Italiano
Disegni esplicativi ����������������������������������������������������������������������������������������������������������������� pagine
Precauzioni generali di sicurezza, manuale istruzioni ���������������������������������������������������������� pagine
5 - 15
39 - 46
Español
Dibujos explicativos ������������������������������������������������������������������������������������������������������������ páginas
Recomendaciones generales de seguridad, manual de instrucciones ������������������������������ páginas
5 - 15
47 - 54
Português
Esboços explicativos ���������������������������������������������������������������������������������������������������������� páginas
Recomendações gerais de segurança, manual de instruções ������������������������������������������� páginas
5 - 15
55 - 62
Türkçe
Açıklayıcı resimler �������������������������������������������������������������������������������������������������������������� sayfalar
Genel güvenlik tavsiyeleri, kullanım kılavuzu ��������������������������������������������������������������������� sayfalar
5 - 15
63 - 69
Polski
Rysunki objaśniające ������������������������������������������������������������������������������������������������������������� strony
Ogólne zalecenia w zakresie zasad bezpieczeństwa, instrukcja obsługi ������������������������������ strony
5 - 15
70 - 76

3
Inhalt / Content / Sommaire / Indice / Contenido / Índice / İçindekiler /
Zawartość / Obsah / Obsah / Conţinut / Съдържание / Περιεχόμενο /
Содержание / Зміст / Turinys / Мазмұны /
Česky
Vysvětlující výkresy ��������������������������������������������������������������������������������������������������������������� strany
Obecné bezpečnostní pokyny, provozní příručka ������������������������������������������������������������������ strany
5 - 15
77 - 83
Slovensky
Vysvetľujúce výkresy ������������������������������������������������������������������������������������������������������������� strany
Všeobecné bezpečnostné pokyny, prevádzková príručka ����������������������������������������������������� strany
5 - 15
84 - 90
Română
Desene explicative ���������������������������������������������������������������������������������������������������������������� pagini
Recomandări generale privind siguranţa, manual de instrucţiuni ������������������������������������������ pagini
5 - 15
91 - 97
Български
Пояснителни чертежи ������������������������������������������������������������������������������������������������� страници
Общи указания по техника на безопасност, наръчник с инструкции ������������������������� страници
5 - 15
98 - 105
Ελληνικά
Επεξηγηματικά σχέδια ��������������������������������������������������������������������������������������������������������� σελίδες
Γενικές οδηγίες ασφάλειας προστασίας από δυστυχήματα, εγχειρίδιο οδηγιών ���������������������� σελίδες
5 - 15
106 - 113
Русский
Пояснительные рисунки ��������������������������������������������������������������������������������������������� страницы
Общие указания по ТБ, инструкция по эксплуатации �������������������������������������������� страницы
5 - 15
114 - 121
Украïнська
Пояснювальні малюнки �������������������������������������������������������������������������������������������������� сторінки
Загальні вказівки по ТБ, iнструкція з експлуатації ����������������������������������������������������� сторінки
5 - 15
122 - 129
Lietuviškai
Aiškinamieji brėžiniai ��������������������������������������������������������������������������������������������������������� puslapiai
Bendrieji saugaus darbo su technika nurodymai, naudojimo instrukcija ������������������������������ puslapiai
5 - 15
130 - 136

4
Inhalt / Content / Sommaire / Indice / Contenido / Índice / İçindekiler /
Zawartość / Obsah / Obsah / Conţinut / Съдържание / Περιεχόμενο /
Содержание / Зміст / Turinys / Мазмұны /
Қазақ тілі
Түсіндіргіш әлеміштер ��������������������������������������������������������������������������������������������������� беттер
Жалпы қауіпсіздік жөніндегі ұсыныстар, пайдалану нұсқаулығы ����������������������������������� беттер
5 - 15
137 - 144
����������������������������������������������������������������������������������������������������������������������������
����������������������������������������������������������������������������������������������������
5 - 15
145 - 151
�������������������������������������������������������������������������������������������������������������������������
��������������������������������������������������������������������������������������������
5 - 15
152 - 158

5

6

7

8

9

10

11

12

13

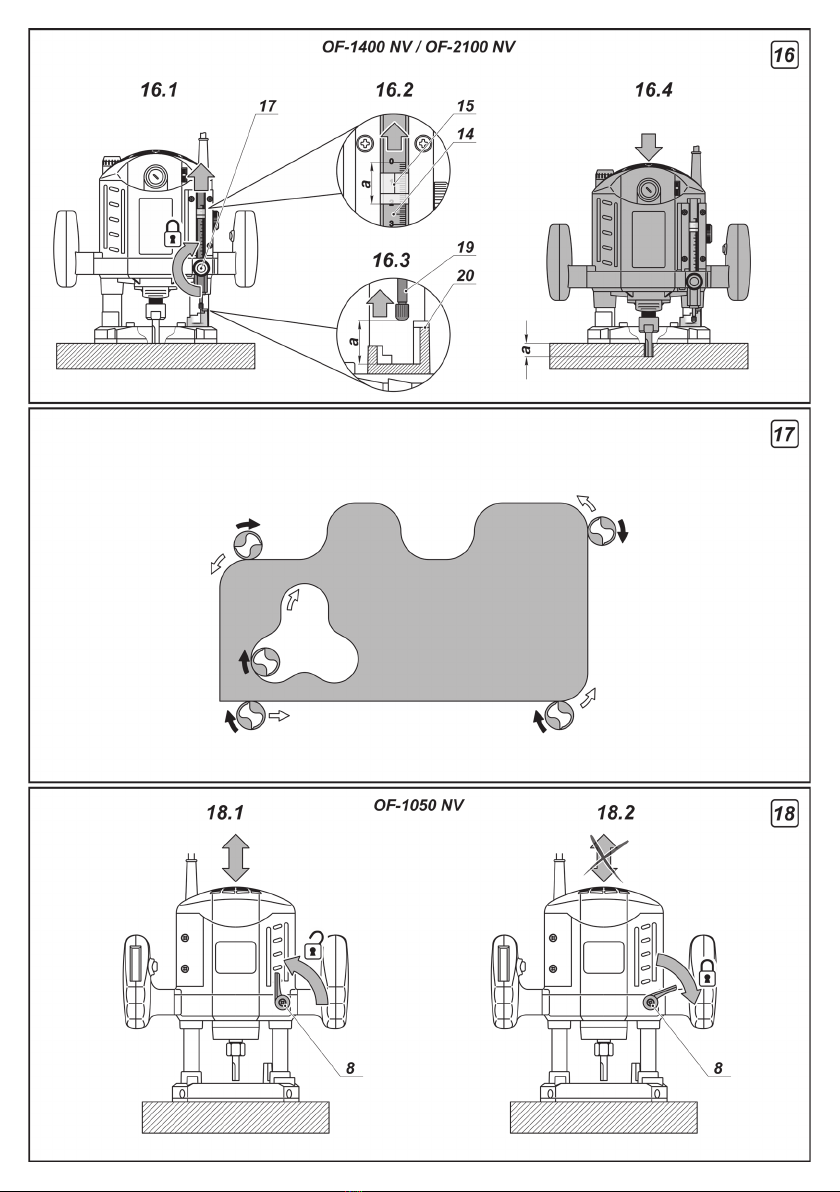

14

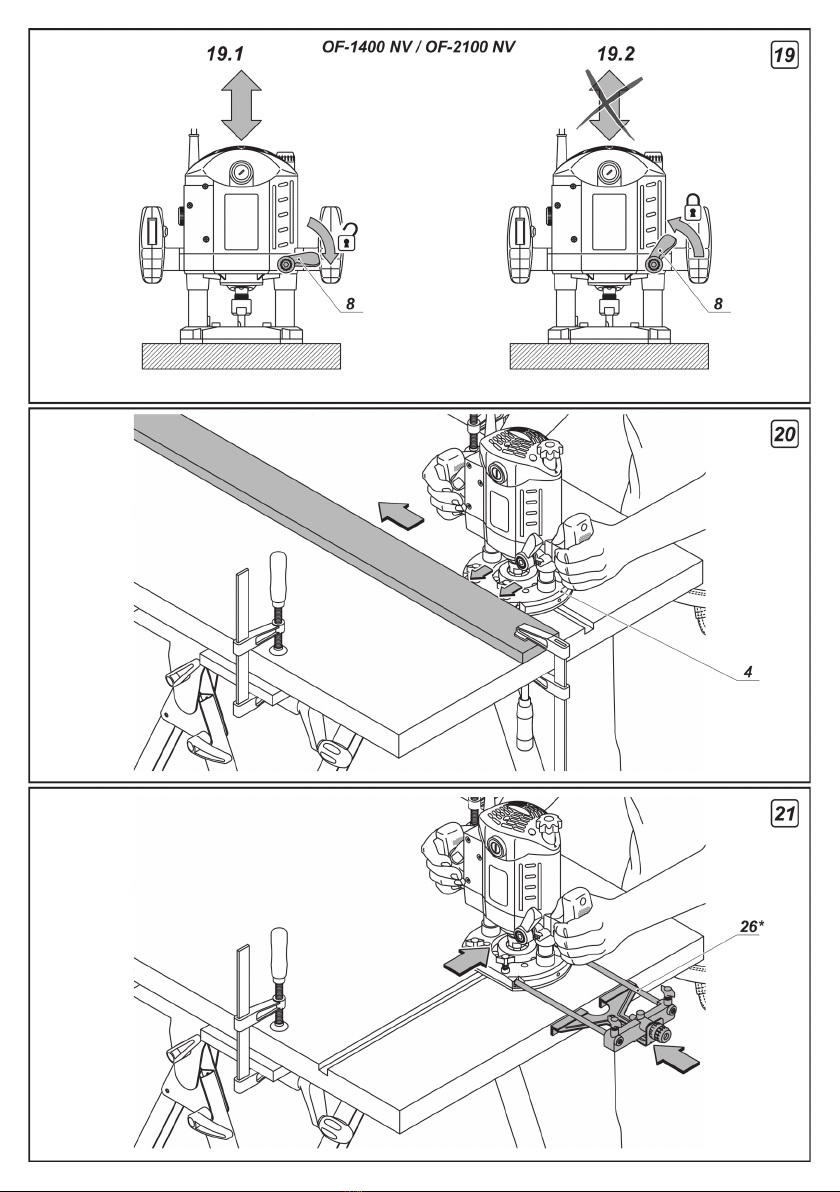

15

16
Deutsch
Geräusch-
information
Tragen Sie bei einem Schalldruck
über 85 dB(A) einen Gehörschutz.
Allgemeine
Sicherheitsvorschriften
WARNUNG - Der Benutzer muss die Be-
dienungsanleitung lesen, um die Verlet-
zungsgefahr zu verringern!
WARNUNG! Lesen Sie alle Sicherheits-
hinweise und Anweisungen. Nichtbe-
achtung der Warnungen und Anweisungen
kann zum Stromschlag, Brand und / oder zu
schweren Verletzungen führen�
Bewahren Sie alle Warnungen und Anweisungen
für die Zukunft auf.
Der Begriff "Elektrowerkzeug" in den Warnhinweisen
bezieht sich auf Ihr netzbetriebenes (kabelgebunden)
oder batteriebetriebenes (kabellos) Elektrowerkzeug�
Sicherheit am Arbeitsplatz
•Halten sie Ihren Arbeitsbereich sauber und auf-
geräumt. Unordnung und unbeleuchtete Arbeitsberei-
che können zu Unfällen führen�
•Arbeiten Sie mit dem Elektrowerkzeug nicht in
explosionsgefährdeter Umgebung, in der sich
brennbare Flüssigkeiten, Gase oder Stäube ben-
den. Elektrowerkzeuge erzeugen Funken, die Staub
oder Dämpfe entzünden können�
•Halten Sie Kinder und andere Personen während
des Betriebs des Elektrowerkzeugs fern. Bei Un-
achtsamkeit können Sie die Kontrolle über das Werk-
zeug verlieren�
Elektrische Sicherheit
•Die Anschlussstecker des Elektrowerkzeugs
müssen in die Steckdose passen. Der Stecker darf
in keiner Weise verändert werden. Verwenden sie
keine Adapterstecker gemeinsam mit schutzge-
erdeten Elektrowerkzeugen. Unveränderte Stecker
und passende Steckdosen reduzieren das Risiko ei-
nes Stromschlags�
•Vermeiden Sie Körperkontakt mit geerdeten
Oberächen wie etwa Rohren, Heizungen, Herden
und Kühlschränken. Es besteht ein erhöhtes Risiko
eines Stromschlags, wenn Ihr Körper geerdet ist�
•Halten Sie das Elektrowerkzeug von Regen oder
Nässe fern. Wenn Wasser in das Elektrowerkzeug
eindringt, erhöht sich das Risiko eines Stromschlags�
•Nutzen Sie das Kabel nur bestimmungsgemäß.
Verwenden Sie das Kabel niemals zum Tragen, Zie-
hen oder Trennen des Elektrowerkzeugs. Halten
Sie das Kabel fern von Hitze, Öl, scharfen Kanten
oder beweglichen Teilen. Beschädigte oder verwi-
ckelte Kabel erhöhen das Risiko eines Stromschlags�
Elektrowerkzeug - technische Daten
Oberfräse OF-1050 NV OF-1400 NV OF-2100 NV
Elektrowerkzeug - Code [110-127 V ~50/60 Hz]
[220-230 V ~50/60 Hz] 749776
749769 749752
749745 746034
745938
Nennaufnahme [W] 1050 1400 2100
Ausgangsleistung [W] 460 980 750
Stromstärke bei Spannung 110-127 V [A]
220-230 V [A] 8
4�5 11
615
9
Leerlaufdrehzahl [min-1]12000-30000 9000-28000 8000-23000
Klemmbuchsen innerer Ø [mm]
[Zoll] 8
5/16" 12
1/2" 12
1/2"
Interner Ø der Buchse [mm]
[Zoll] 6
1/4" 6 / 8
1/4" / 5/16" 6 / 8
1/4" / 5/16"
Schlagzahl des Frässockels [mm]
[Zoll] 50
1-31/32" 50
1-31/32" 60
2-23/64"
Gewicht [kg]
[lb] 3,2
7�05 4,2
9�26 6,5
14�33
Schutzklasse
Schalldruck [dB(A)] 87 87 83
Schallleistung [dB(A)] 98 95 94
Beschleunigung [m/s2]6,6 4,2 2,8

17
Deutsch
•Wenn Sie mit einem Elektrowerkzeug im Freien
arbeiten, verwenden sie nur Verlängerungskabel,
die für den Außenbereich zugelassen sind. Die
Verwendung eines für den Außenbereich zugelasse-
nen Verlängerungskabels verringert das Risiko eines
Stromschlages�
•Falls sich der Einsatz eines Elektrowerkzeugs in
einer feuchten Umgebung nicht vermeiden lässt,
verwenden Sie einen Fi-Schutzschalter. Die Ver-
wendung eines Fi-Schutzschalters verringert das Risi-
ko eines Stromschlags� HINWEIS! Der Begriff "Fehler-
stromschutzeinrichtung (RCD)" kann durch den Begriff
"Fehlerstromschutzschalter (GFCI)" oder "Fehlerspan-
nungsschutzschalter (ELCB)" ersetzt werden�
•Warnung! Vermeiden Sie Kontakt mit den freilie-
genden Metalloberächen am Getriebe, an der Ab-
schirmung etc�, da ansonsten die Gefahr eines Strom-
schlags droht�
Persönliche Sicherheit
•Seien Sie aufmerksam, achten sie darauf, was
sie tun, und gehen sie mit Vernunft an die Arbeit
mit einem Elektrowerkzeug. Benutzen sie das
Elektrowerkzeug nicht, wenn Sie müde sind oder
unter dem Einuss von Drogen, Alkohol oder Me-
dikamenten stehen. Ein Moment der Unachtsamkeit
beim Gebrauch des Elektrowerkzeugs kann ernsthafte
Verletzungen zur Folge haben�
•Tragen Sie persönliche Schutzausrüstung. Tra-
gen Sie immer einen Augenschutz. Das Tragen
persönlicher Schutzausrüstung, wie Staubmaske,
rutschfeste Sicherheitsschuhe, Schutzhelm oder Ge-
hörschutz je nach Art und Einsatz des Elektrowerkzeu-
ges verringert das Risiko von Personenschäden�
•Verhindern Sie ein unbeabsichtigtes Einschal-
ten des Elektrowerkzeugs. Vergewissern Sie sich,
dass der Schalter in der Aus-Stellung ist, bevor Sie
das Elektrowerkzeug an die Stromquelle und / oder
Batterie anschließen, in die Hand nehmen oder
transportieren. Wenn Sie beim Tragen des Elektro-
werkzeugs den Finger am Schalter haben oder das
Elektrowerkzeug eingeschaltet an die Stromversor-
gung anschließen, kann dies zu Unfällen führen�
•Bevor das Elektrowerkzeug eingeschaltet wird,
entfernen Sie alle Einstellschlüssel oder Schrau-
benschlüssel. Ein Schraubenschlüssel oder Einstell-
schlüssel, der sich in einem rotierenden Teil des Elek-
trowerkzeugs bendet, kann zu Verletzungen führen.
•Überschätzen Sie sich nicht. Sorgen sie für ei-
nen sicheren Stand und halten Sie jederzeit das
Gleichgewicht. Dadurch können Sie das Elektrowerk-
zeug in unerwarteten Situationen besser kontrollieren�
•Tragen Sie geeignete Kleidung. Tragen Sie kei-
ne weite Kleidung oder Schmuck. Halten Haare,
Kleidung und Handschuhe fern von beweglichen
Teilen. Lockere Kleidung, Schmuck oder lange Haare
können von sich bewegenden Teilen erfasst werden�
•Wenn die Werkzeuge für den Anschluss von
Staubabsaugung und Sammeleinrichtungen vor-
gesehen sind, vergewissern Sie sich, dass diese
ordnungsgemäß angeschlossen sind und richtig
verwendet werden. Verwendung dieser Einrichtun-
gen kann Gefährdungen durch Staub verringern�
•Lassen Sie sich nicht durch Vertrautheit mit dem
Produkt (durch wiederholten Gebrauch erworben)
von der strikten Einhaltung der Sicherheitsvor-
schriften für das vorliegende Produkt abhalten.
Eine unvorsichtige Handlung kann in Sekundenbruch-
teilen zu schweren Verletzungen führen�
•Warnung! Elektrowerkzeuge können während des
Betriebs ein elektromagnetisches Feld erzeugen� Die-
ses Feld kann unter Umständen aktive oder passive
medizinische Implantate beeinussen. Um das Risiko
von schweren oder tödlichen Verletzungen zu vermei-
den empfehlen wir, dass sich Personen mit medizini-
schen Implantaten mit Ihrem Arzt und dem Implanta-
thersteller beraten, bevor Sie dieses Elektrowerkzeug
verwenden�
Nutzung und Pege des Elektrowerkzeugs
•Personen mit beschränkten psychophysischen oder
geistigen Fähigkeiten sowie Kinder können das Elekt-
rowerkzeug nicht benutzen, wenn sie nicht überwacht
werden oder über die Verwendung des Elektrowerk-
zeugs von einer Person unterwiesen wurden, die für
ihre Sicherheit verantwortlich ist�
•Überlasten Sie das Elektrowerkzeug nicht. Ver-
wenden Sie für ihre Arbeit das dafür bestimmte
Elektrowerkzeug. Mit dem passenden Elektrowerk-
zeug arbeiten Sie besser und sicherer im angegebe-
nen Leistungsbereich�
•Benutzen Sie das Elektrowerkzeug nicht, wenn es
sich mit dem Schalter nicht ein - und ausschalten
lässt. Ein Elektrowerkzeug, das sich nicht ein - oder aus-
schalten lässt, ist gefährlich und muss repariert werden�
•Trennen sie das Elektrowerkzeug von der
Stromversorgung bzw. der Batterie, bevor Sie Ein-
stellungen vornehmen, Zubehör wechseln oder
das Elektrowerkzeug lagern. Diese vorbeugenden
Sicherheitsmaßnahmen vermindern das Risiko, dass
das Werkzeug versehentlich eingeschaltet wird�
•Bewahren Sie unbenutzte Elektrowerkzeuge au-
ßerhalb der Reichweite von Kindern auf. Lassen
Sie Personen das Werkzeug nicht benutzen, die
mit dem Elektrowerkzeug oder diesen Anweisun-
gen nicht vertraut sind. Die Elektrowerkzeuge kön-
nen gefährlich sein, wenn sie von unerfahrenen Per-
sonen benutzt werden�
•Die Elektrowerkzeuge müssen gewartet wer-
den. Prüfen Sie, ob bewegliche Teile einwandfrei
funktionieren und nicht klemmen, ob Teile gebro-
chen oder so beschädigt sind, dass die Funktion
des Elektrowerkzeugs beeinträchtigt ist. Lassen
Sie beschädigte Teile vor dem Einsatz des Elekt-
rowerkzeugs reparieren. Viele Unfälle werden durch
schlecht gewartete Elektrowerkzeuge verursacht�
•Halten Sie die Schneidewerkzeuge scharf und
sauber. Sorgfältig gepegte Schneidwerkzeuge mit
scharfen Schneidkanten verklemmen sich weniger
und sind leichter zu führen�
•Verwenden Sie das Elektrowerkzeug, das Zube-
hör, die Einsätze etc. in Übereinstimmung mit die-
sen Anweisungen unter Berücksichtigung der Ar-
beitsbedingungen und der auszuführenden Arbeit.
Eine Benutzung des Elektrowerkzeugs für andere als
die bestimmungsgemäßen Zwecke kann zu einer ge-
fährlichen Situation führen�
•Halten Sie die Handgriffe und Greifächen tro-
cken, sauber und frei von Öl und Fett. Rutschige
Handgriffe und Greifächen verhindern eine sichere
Handhabung und Kontrolle über das Werkzeug in un-
erwarteten Situationen�
•Benutzen Sie den Zusatzgriff bei der Arbeit mit dem
Elektrowerkzeug, weil er ein hilfreiches Hilfsmittel bei
der Handhabung des Elektrowerkzeugs ist� Das richti-
ge Halten des Elektrowerkzeugs kann das Risiko von
Unfällen und Verletzungen reduzieren�

18
Deutsch
Service
•Lassen sie das Elektrowerkzeug nur von quali-
ziertem Fachpersonal und nur mit Original-Ersatz-
teilen reparieren. Damit wird sichergestellt, dass die
Sicherheit des Elektrowerkzeugs erhalten bleibt�
•Befolgen Sie die Anweisungen zum Schmieren und
Wechseln von Zubehörteilen�
•
Spezielle
Sicherheitshinweise
Vor Aufnahme der Arbeit ist zu prüfen, ob ein
Fräser installiert ist; halten Sie das Elektrowerk-
zeug fest während der Arbeit. Verwenden Sie einen
Fräser mit entsprechender Abmessung. Bei jeder
Verwendung und bei jedem Wechsel des Fräsers
muss sichergestellt werden, dass der Schalter des
Elektrowerkzeugs in der Aus-Position ist� Um Gefähr-
dung des Benutzers und der Umstehenden bei der
Montage oder dem Wechsel des Fräsers zu vermei-
den, müssen die Stromleitungen aus der Steckdose
herausgezogen werden�
•Bei der Verwendung des Elektrowerkzeugs wird
in staubiger Umgebung gearbeitet, deshalb ist
eine Staubmaske und Schutzbrille zu tragen. Wenn
Sie lange Haare haben, verwenden Sie eine Kappe�
Tragen Sie keine lose Kleidung während der Arbeit�
•Wenn die Stromleitungen beschädigt ist, darf
sie nicht berührt werden. Es ist verboten, ein Elek-
trowerkzeug mit beschädigten Stromleitungen zu ver-
wenden� Die Stromleitungen sind hinter dem Rahmen
zu führen (sie dürfen nicht den Betrieb des Elektro-
werkzeugs stören)�
•Das Elektrowerkzeug darf nicht in Regen oder
in feuchter Umgebung betrieben werden. Berühren
Sie nicht die Stromleitungen, um Brand oder Strom-
schlag zu vermeiden�
•Bevor das Elektrowerkzeug aus dem Werkstück
entfernt wird, schalten Sie den Netzschalter aus
und bringen Sie den Fräser vollständig zum Still-
stand.
•Halten Sie Ihre Hände immer fern von den rotie-
renden Teilen. Wenn der Fräser das Werkstück berührt,
versuchen Sie nicht, das Elektrowerkzeug zu starten�
•Nach der Arbeit ist der Schalter zuerst auszu-
schalten und dann die Kontermutter der Führungs-
säule zu lockern, damit das Elektrowerkzeug in die
ursprüngliche Position zurückkehrt.
Sicherheitshinweise für die Verwendung
des Elektrowerkzeugs
Vor Beginn der Arbeiten
•Stellen Sie das Werkstück beim Zerspanen nicht
auf eine robuste Oberäche (Beton, Stahl, Stein, etc.
wenn der Fräsaufsatz durch das Werkstück geht könn-
ten Sie die Fräse beschädigen und die Kontrolle über
das Elektrowerkzeug verlieren�
•Nutzen Sie Fräsaufsätze, deren Drehzahl nicht die
Drehzahl der Spindel des Elektrowerkzeuges über-
steigt� Achten Sie auf die Empfehlungen des Herstel-
lers zur Nutzung der Fräsaufsätze� Nutzen Sie keine
Fräsaufsätze, die nicht mit den Spezikationen im Be-
nutzerhandbuch übereinstimmen�
•Nutzen Sie nur scharfe, nicht beschädigte Fräsauf-
sätze� Verbogene, stumpfe oder gerissene Fräsaufsät-
ze müssen ersetzt werden�
•Der Kolbendurchmesser des Fräsausatzes muss
exakt mit dem internen Durchmesser der Klemmbuch-
se des Elektrogerätes übereinstimmen�
•Nutzen Sie nie Fräsausätze, deren Schnittdurch-
messer größer ist als der Durchmesser des Loches
der Basisplatte�
•Entfernen Sie alle Nägel und andere Metallobjekte
aus dem Werkstück, bevor Sie mit dem Schneiden
anfangen�
•Beim Schneiden in Wände oder Trennwände ver-
steckte Elektro-, Wasser- und Gasleitungen ausndig
machen� Bei Kontakt mit einer Elektro- oder Versor-
gungsleitung kann es zu schweren Verletzungen kom-
men�
Beim Betrieb
•Halten Sie beim Einschalten und Arbeiten das Elek-
trowerkzeug mit beiden Händen an beiden Griffen und
achten Sie auf einen stabilen Stand� So behalten Sie
die Kontrolle über das Elektrowerkzeug�
•Halten Sie Ihre Hände in ausreichender Entfernung
zum rotierenden Fräsaufsatz� Denken Sie daran, das
der Fräsaufsatz beim Zerspanen hin und wieder über
die tiefste Stelle des Werkstückes herausragt und
nicht geschützt ist bei Berührung können ernste Ver-
letzungen entstehen� Berühren Sie den rotierenden
Fräsaufsatz niemals mit Ihren Händen�
•Starten Sie nicht mit dem Zerspanen, bevor der Frä-
saufsatz seine volle Geschwindigkeit erreicht hat�
•Führen Sie den Fräsaufsatz nur zum Werkstück,
wenn das Elektrowerkzeug eingeschaltet ist, sonst
könnte der Fräsaufsatz im Werkstück eingeklemmt
werden, oder es könnte zu einem Rückstoß und einem
Kontrollverlust über das Elektrowerkzeug kommen�
•Benutzen Sie beim Bearbeiten von kleinen Rohlin-
gen Klemmvorrichtungen� Wenn die Rohlinge zu klein
sind um anständig befestigt zu werden - bearbeiten
Sie sie nicht�
•Entfernen Sie niemals die Sägespäne, während der
Motor des Elektrowerkzeuges noch läuft�
•Verarbeiten Sie keine asbesthaltigen Materialien�
Asbest gilt als krebserregend�
•Vermeiden Sie es den Motor eines Elektrowerk-
zeugs zu stoppen, wenn dieser belastet wird�
•Vermeiden Sie die Überhitzung Ihres Elektrowerk-
zeugs bei langer Benutzung�
•Arbeiten Sie mit dem Elektrowerkzeug nie über
Kopf�
Nach dem Gebrauch
•Das Elektrowerkzeug darf erst dann vom Arbeits-
platz entfernt werden, wenn es ausgeschaltet wurde
und der Fräsaufsatz völlig still steht�
•Das Verlangsamen der Drehzahl des Fräsaufsatzes
durch betätigen der Spindelsperre ist streng verboten -
Ihr Elektrowerkzeug wird dadurch außer Betrieb gehen
und Ihre Garantie verfällt�
•Während des Arbeitsvorganges wird der Fräsauf-
satz sehr heiß - fassen Sie ihn nicht an bevor er ab-
gekühlt ist�
•Die Reinigung des Arbeitsplatzes nach der Arbeit
sollte von Personen durchgeführt werden, die mit dem
oben genannten persönlichen Schutz ausgestattet sind�
Achtung: Chemikalien, die im Staub ent-
haltenen sind, der beim Schleifen, Trenn-
schleifen, Schneiden, Sägen, Bohren
und anderen Tätigkeiten der Bauindust-

19
Deutsch
rie entsteht, können Krebs, angeborene Fehler ver-
ursachen oder fruchtbarkeitsschädigend sein. Das
Ion einiger chemischen Substanzen ist:
•Vor jeder Reparatur und Austauscharbeiten an der
Maschine, muss der Netzstecker zunächst herausge-
zogen werden�
•Der transparente Siliciumdioxid und andere Mau-
erwerksprodukte in Mauerziegeln und im Zement;
Kupfer-Chrom-Arsen (CCA) im Holz mit chemischer
Behandlung� Der Grad der Schäden durch diese Sub-
stanzen ist von der Häugkeit der Ausführung dieser
Arbeiten abhängig� Wenn Sie den Kontakt mit diesen
chemischen Substanzen reduzieren wollen, arbeiten
Sie an einer Stelle mit Belüftung und verwenden sie
Geräte mit Sicherheitszertikaten (wie etwa Staub-
maske mit Feinstaublter).
Die Netzspannung beachten: vergewissern Sie sich
beim Netzanschluss, dass die Netzspannung der
Spannung auf dem Typenschild des Werkzeugs ent-
spricht� Wenn die Netzspannung höher ist, kann es
Verletzungen des Bedieners zur Folge haben und das
Werkzeug kann zerstört werden� Deshalb das Werk-
zeug nie willkürlich anstecken, bevor Sie sich über
die richtige Netzspannung nicht vergewissert haben�
Wenn die Netzspannung dagegen niedriger ist als die
erforderliche Spannung, wird es eine Beschädigung
des Motors zur Folge haben�
In der Gebrauchsanweisung
verwendete Symbole
Die folgenden Symbole werden in der Gebrauchsan-
weisung verwendet, bitte ihre Bedeutung merken� Die
korrekte Interpretation der Symbole ermöglicht die kor-
rekte und sichere Nutzung des Elektrowerkzeuges�
Symbol Bedeutung
Ser.No.: XX XXXXXXX
OF- ... Seriennummernaufkleber:
OF ��� - Modell;
XX - Datum der Herstellung;
XXXXXXX - Seriennummer�
Alle Sicherheitsregelungen
und Anweisungen lesen�
Sicherheitsbrille tragen�
Ohrenschutz tragen�
Eine Staubschutzmaske tra-
gen�
Das Elektrowerkzeug vor
der Installation bzw� Umstel-
lung von der Stromversor-
gung abtrennen�
Symbol Bedeutung
Bewegungsrichtung�
Umdrehungsrichtung�
Geschlossen�
Offen�
Doppelte Isolier- / Schutz-
klasse�
Achtung� Wichtig�
Nützliche Hinweise�
Schutzhandschuhe tragen�
Während der Operation den
angesammelten Staub ent-
fernen�
Elektrowerkzeug nicht in
den Hausmüll entsorgen�
Elektrowerkzeug - Bestimmungsgemäßer
Gebrauch DWT
Das Elektrowerkzeug ist für das Nut- und Lochfräsen
konzipiert, sowie für das Bearbeiten von Kanten bei
Werkstücken aus holzbasierenden Materialien, Kunst-
stoff, etc�
Die Nutzung von speziellem Zubehör ermöglicht auch
das Kopierfräsen, das Zerspanen von gebogenen
Kanten, und das Fräsen von runden Löchern (nicht
alles Zubehör, dass die oben genannten Arbeiten er-
möglicht, ist im Lieferumfang vorhanden)�

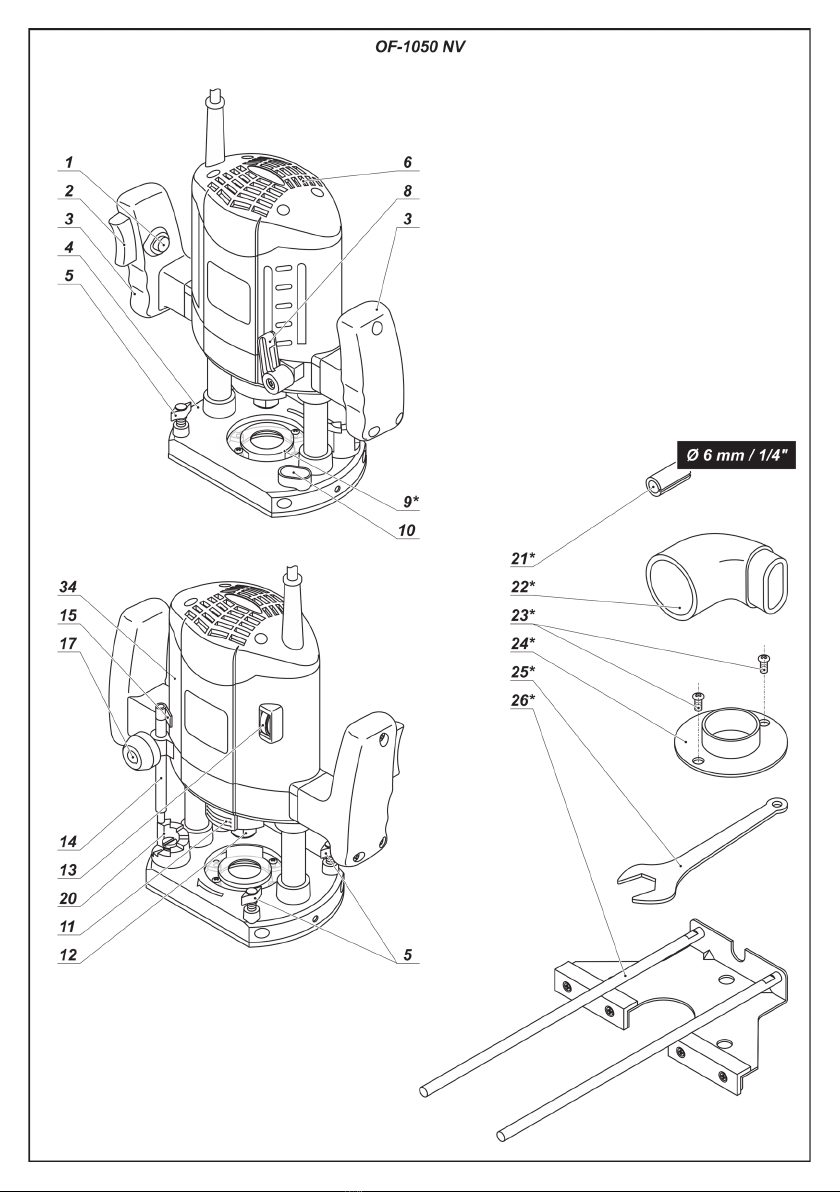

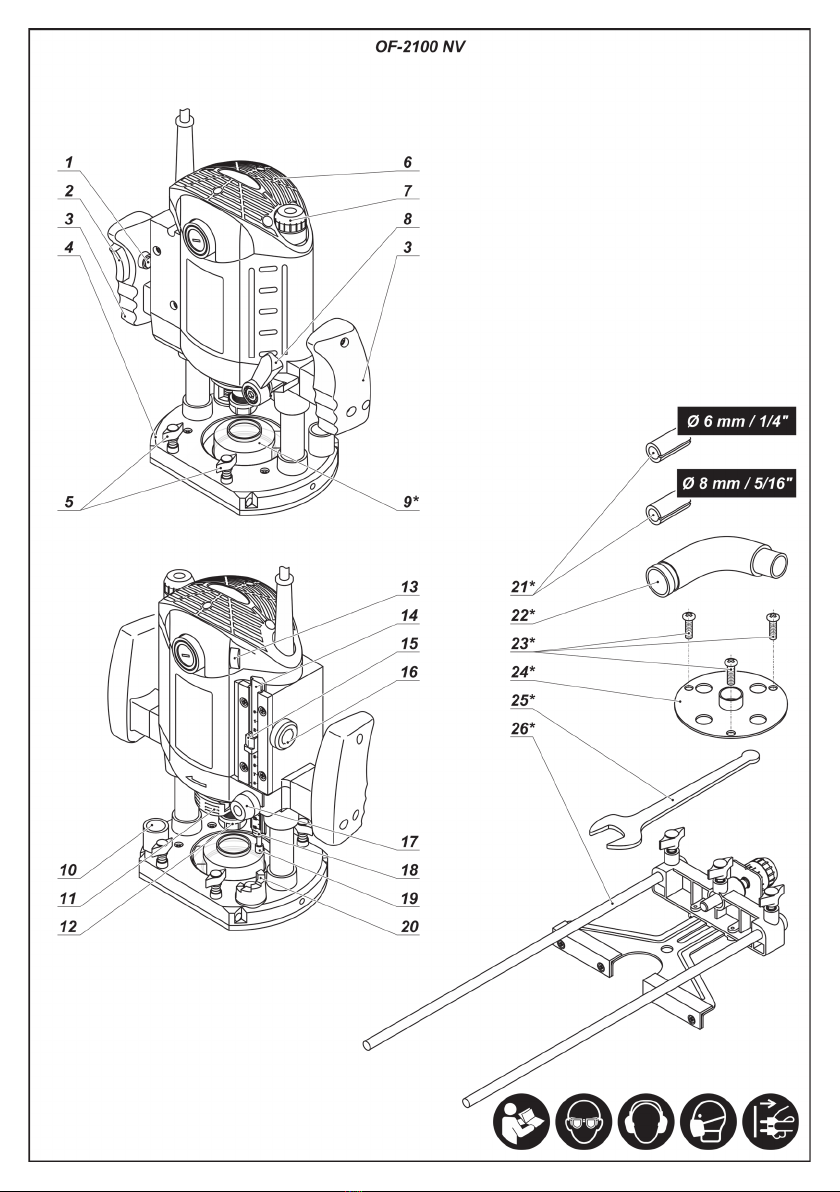

1
Elektrowerkzeug
Einzelteile
Blockier-Button
2 Ein- / Ausschalter
3 Griff
4 Basisplatte
5 Flügelschraube

20
Deutsch
6 Lüftungsschlitze
7 Regler zur Feinsabstimmung der Frästiefe
8 Arretierhebel
9 Staubentferungs-Abdeckung *
10 Staubentferungs-Rohr
11 Spindelsperre
12 Klemmbuchsen-Mutter
13 Daumenrad zur Geschwindigkeitsauswahl
14 Maß für die Frästiefe
15 Anzeiger
16 Schwungrad
17 Klemmschraube
18 Klemmmutter
19 Justierschraube
20 Abgestufter Stopp
21 Buchse *
22 Verbindungsadapter für den Staubfang *
23 Fixierschrauben für das Muster *
24 Führungsbuchse *
25 Schraubenschlüssel *
26 Parallelschiene (Montage) *
27 Klemmbuchse
28 Spindel
29 Sicherungsring
30 Führung *
31 Justierschraube für die Parallelführung *

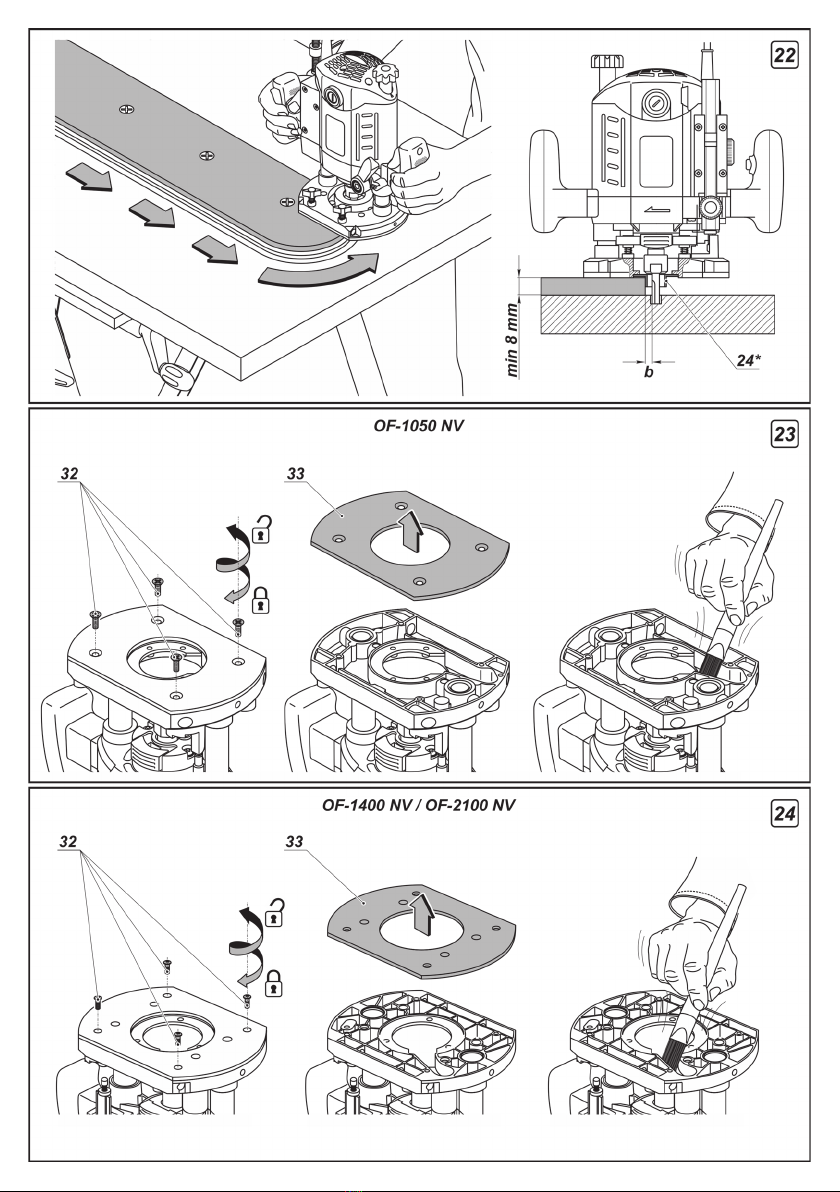

32 Fixierschrauben für die Abdeckung der Basisplatte
33 Abdeckung für die Basisplatte
34 Skala
35 Fixierschrauben für die Staubentfernungs-Abde-
ckung *
36 Fixierelemente für die Parallelführung *
* Zubehör
Abgebildetes oder beschriebenes Zubehör gehört
teilweise nicht zum Lieferumfang.
Installation und Regelung
der Elektrowerkzeugteile
Vor jeglichen Arbeiten am Elektrowerkzeug den
Netzstecker ziehen.
Montage / Demontage / Aufstellung ei-
niger Elemente ist für alle Elektrowerk-
zeug - Modelle gleich, in diesem Fall sind
in der Abbildung keine besonderen Mo-
delle angezeigt.
Befestigungselemente nicht zu stark an-
ziehen, um das Gewinde nicht zu beschä-
digen.
Montage / Ersatz von Zubehör (siehe Abb. 1-3)
Nach längerer Laufzeit kann der Fräsauf-
satz sehr heiß werden, tragen Sie zum
Entfernen Handschuhe. So wird auch
das Risiko für Verletzungen durch die
scharfen Kanten vermindert.
•Drehen Sie das Elektrowerkzeug um�
•Drücken und halten Sie Spindelsperre 11 (siehe
Abb�1)�
•Lösen Sie die Mutter 12 mit Hilfe des Schrauben-
schlüssels 25�
Beim Ersetzen von Klemmbuchse 27 oder Montie-
ren von Buchse 21 (siehe Abb. 2-3):
[OF-1050 NV]
•Lösen Sie Mutter 12 (siehe Abb�2);
•Ersetzen Sie Klemmbuchse 27;
•Wenn Sie ein Fräswerkzeug mit einem anderen
Schaftdurchmesser (6 mm) verwenden möchten - ste-
cken Sie die Buchse 21 in die Klemmbuchse 27;
•Schrauben Sie Mutter 12 auf Spindel 28�
[OF-1400 NV, OF-2100 NV]
•Lösen Sie Mutter 12 (siehe Abb�3);
•Öffnen Sie Sicherheitsring 29 bevor Sie Klemm-
buchse 27 von Mutter 12 entfernen;
•Wenn Sie ein Fräswerkzeug mit einem anderen
Schaftdurchmesser (6, 8 mm) verwenden möchten -
stecken Sie die Buchse 21 in die Klemmbuchse 27;
•Ziehen Sie Mutter 12 auf Spindel 28 fest�
Montieren oder Ersetzen des Fräsaufsatzes:
•Montieren / Ersetzen Sie den Fräsaufsatz, achten
Sie darauf, dass der Aufsatzkolben mindestens 20
mm tief in die Klemmbuchse 27 eingeführt werden
muss�
•Schrauben Sie Mutter 12 mit dem Schrauben-schlüs-
sel 25 fest� Hinweise: Ziehen Sie Mutter 12 niemals
ohne Fräsaufsatz fest das kann die Klemmbuch-
se 27 beschädigen.
Wenn alle Arbeitsschritte ausgeführt wurden lassen
Sie Spindelsperre 11 los�
Staubabsaugungssystem (siehe Abb. 4-5)
•Montieren Sie Abdeckung 9wie in Abbildung 4�1-5�1
gezeigt�
•Montieren Sie Adapter 22 wie in Abbildung 4�2-5�2
gezeigt�
•Verbinden Sie das externe Staubabsaugungsgerät
mit Adapter 22 (nutzen Sie einen geeigneten Adaptor,
wenn nötig)�
Montage / Demontage der Führungsbuchse (siehe
Abb. 6-8)
•Montieren Sie Führungsbuchse 24 in die Basisplat-
te 4 und xieren Sie sie mit den Schrauben 23 (siehe
Abb� 6-8)�
•Zur Demontage die genannten Schritte in umge-
kehrter Reihenfolge ausführen�
Montage / Demontage / Justieren der Parallelfüh-
rung (siehe Abb. 9-11)
•Montieren Sie die Parallelführung 26 wie in
Abb� 9�1-10�1 gezeigt�
•Installieren Sie die Parallelführung 26 in der Grund-
platte 4und schrauben Sie sie mit Flügelschrauben 5
fest (siehe Abb� 9�2-10�2)�
•Die Parallelführung für OF-1400 NV, OF-2100 NV
hat eine Justierschraube 31, die zum genauen Justie-
ren verwendet werden kann (siehe Abb� 11)�
•Der Ausbau erfolgt in umgekehrter Reihenfolge�
Other manuals for OF-1050 NV
1
This manual suits for next models
8
Table of contents
Languages:
Popular Wood Router manuals by other brands

Makita
Makita RP0900 instruction manual

Makita
Makita M3600 instruction manual

Elem Co-Ligne
Elem Co-Ligne DF1020-12CB-G manual

EINHELL Bavaria
EINHELL Bavaria BOF 850/1 E operating instructions

Worx Professional
Worx Professional WU600 operating instructions

Stanley
Stanley FATMAX SFMCW400 Original instructions
