EAS Electric EINSOLAR15Y User manual

2.Accesorios
Paso 1 Paso 2 Paso 3
Paso 4 Paso 5
!
RS485/Meter/
DRED
Conector
Inversor Placa de
montaje
Accesorios
de montaje Wi-Fi/GPRS
Dispositivos
(opcional)
Documentos
11
141 11
Dimensiones: An×Al×Fo=425×351×200mm
An
Al
Fo
1
234567
1
2
3
320.0
50.0
1
Guía rápida de instalación
EINSOLAR15Y, EINSOLAR25Y
1. Resumen del producto
1. Display
2. Interruptor CC
(opcional)
3. Terminales fotov.(s)
4. Conector COM1 Wi-Fi/GPRS/RS485
(opcional)
5. Conector COM2 para
contador/DRED
6. Terminal CA
7. Segundo terminal de
protección
Conector CA
Conectores
CC MC4
(sellados)
3. Instalación
Requisitos de instalación
1. Instale el inversor donde no pueda tocarse
por descuido.
2. Instale el inversor en superficies sólidas y lisas.
3. El inversor no debe instalarse cerca de objetos
inflamables o explosivos.
Luz solar
directa
Exposición a
la lluvia
Acumulación
de nieve
EVITE
Especificaciones del cable
Especificaciones del cable
Nº Item Tipo Especificaciones
1 Cable PE de
protección
Cable de cobre para
exterioresSección transversal del conductor: 16mm2
2 Cable
salida CA
Cable para exteriores de
cobre
Sección transversal: 15Y: 6-16mm2; 25Y: 10-16mm2
Diámetro externo: 18-25mm
3 Cable de
entrada CC
Cable FV estándar para
exteriores, recomendado
modelo PV1-F
Sección transversal del conductor:
2.5-6mm2
Diámetro externo: 5-8mm
4 Meter/
RS485/DRED
Cable para exteriores de par
trenzado apantallado
Sección transversal del conductor:
0.14-1.0mm2
Diámetro externo: aprox 6mm
3.1 Instalación
1. Use la placa de montaje como plantilla para taladrar 3 orificios de 10mm de diámetro y 70mm de profundidad.
2. Fije la placa de montaje con los tornillos y los pernos de expansión incluidos en los accesorios de montaje.
3. Monte el inversor en la placa de montaje.
4. Compruebe ambos lados del disipador de calor y asegúrese de que el inversor está instalado de forma estable.
5. Use tornillos M5 (con un par de apriete de 2.5Nm) para unir las aletas del disipador de calor a la placa de montaje.
6. Es recomendable incorporar un dispositivo de bloqueo antirrobo al inversor.
Instalación del cable PE
Hay un segundo terminal PE en la parte inferior del inversor.
Compruebe que el terminal PE está adecuadamente
conectado a tierra.
3.2
Nº Descripción
1 Carcasa
2 Terminal M6 con conductor protector
3 Tornillo de cabeza plana M6×16
Fíjelo firmemente a la carcasa (par de apriete: 3.5-5Nm).
AVISO
Es imprescindible conectar adecuadamente a tierra el segundo terminal PE y el terminal CA. Si no
se conectan ambos PE la garantía quedará invalidada.

Paso 1 Paso 2 Paso 3
Desenrosque la tuerca
roscada del manguito, y
páselos por el cable de
CA
Introduzca el conductor en un casquillo
adecuado según DIN 46228-4 y crimpe.
Conecte los conductores crimpados L, N y PE
en los terminales correspondientes y apriete
los tornillos (par de apriete 0.6±0.1N·m).
Ensamble la tapa de
cierre, el casquillo
roscado y la tuerca
giratoria
Enrosque el conector
CA con firmeza en la
toma
Aprox. 60mm
Para “L1”, “L2”,“L3” y “N”
10 mm
Aprox. 63mm
1
2
3.5RS485/Contador Inteligente (Smart Meter)/Conexión DRED
2
1
COM2:METER/DRED
COM1:RS485 Paso 1
Posición
Power + PIN 1
Power - PIN2
RS485 A PIN3
RS485 B PIN4
1
2
3
4
2
1
4
Inserte los conductores crimpados en sus terminales correspondientes y apriete los tornillos con el destornillador de la bolsa de
accesorios.
METER O DRED PARA COM2
RS485 A PIN2
RS485 B PIN3
COM LOAD/0 PIN1
REF GEN/0 PIN4
R 4S 85 PARA COM1
Paso 1
Paso 4 Paso 5 Paso 6
7mm
Paso 2
Monte los extremos del cable
7mm
clic
clic
φ5-8mm
PV1-F/UL-ZKLA/USE2
PV1-F/UL-ZKLA/USE2
2.5-6mm²
Nota: Según la normativa AS/NZS 5033, los sistemas fotovoltaicos instalados en
entornos domésticos no deben tener una tensión superior a 600V.
1）
3.4 Conexión Wi-Fi/GPRS (Opcional)
El dispositivo WiFi puede incluirse con el aparato de forma opcional.
3.4.1 Conecte adecuadamente el dispositivo en el terminal
COM1.
3.4.2 Consulte las instrucciones para la conexión y
configuración del Wi-Fi en su manual correspondiente.
Monte los conectores
2.6-2.9 N·m
Positivo
Negativo
Terminal positivo
Terminal negativo
L3
L2
L1
N
PE

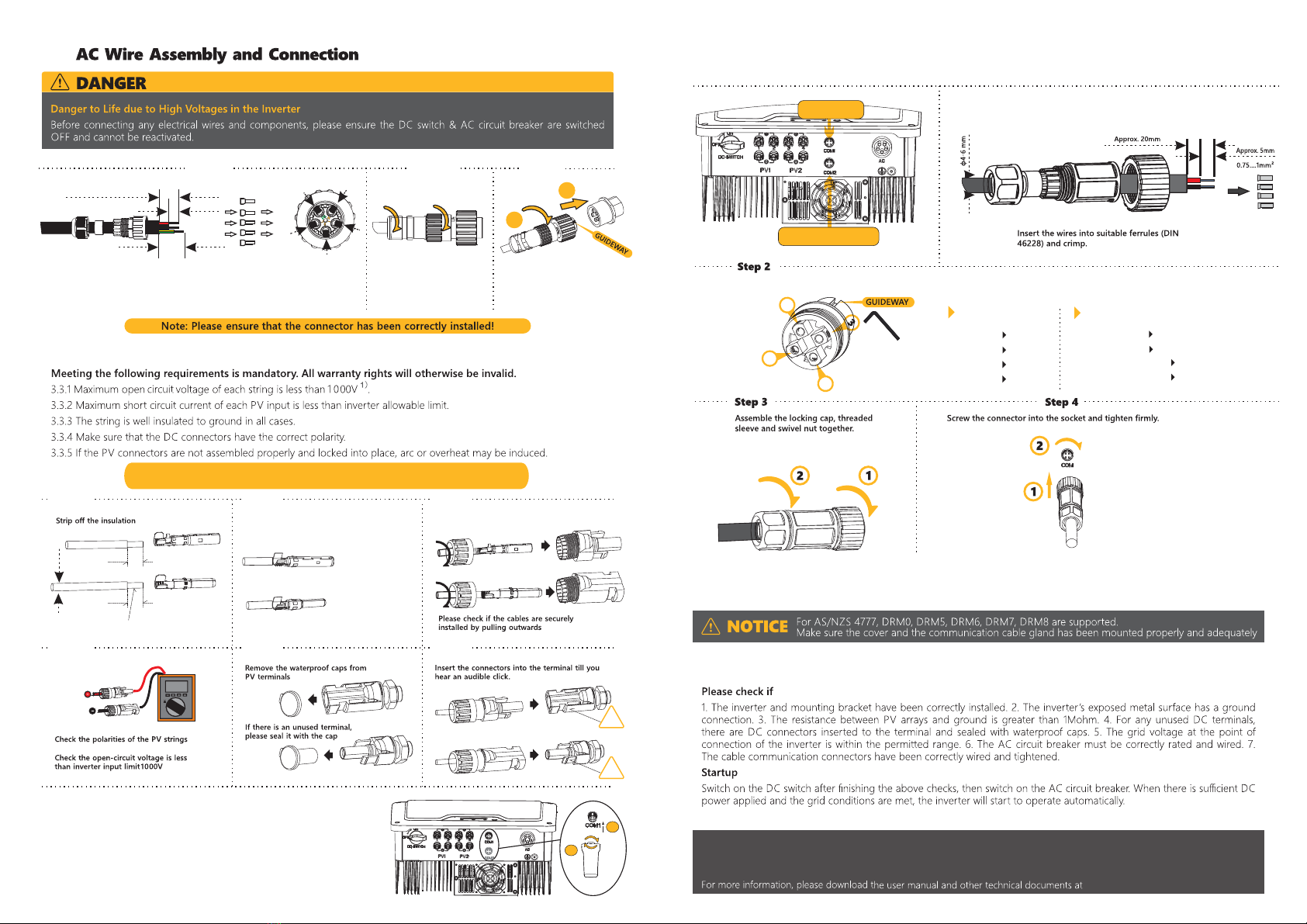

3.2 Montaje y conexión de los cables de CA
Peligro mortal debido a la alta tensión en el inversor
Antes de conectar ningún cable o componente eléctrico, compruebe que el interruptor CC y el
disyuntor de CA están APAGADOS y no pueden reactivarse por accidente.
PELIGRO
Nota: Asegúrese de que el conector está correctamente instalado.
Conexión y montaje de los cables de CC
Es obligatorio cumplir los siguientes requisitos o la garantía quedará invalidada.
3.3.1 La tensión abierta máxima de cada string es inferior a 1000V.
3.3.2 La corriente máxima de cortocircuito de cada entrada fotovoltaica es inferior al límite permitido del inversor.
3.3.3 Cada string tiene buen aislamiento a tierra en todos los casos.
3.3.4 Compruebe que los conectores de CC tienen la polaridad correcta.
3.3.5 Si los conectores fotovoltaicos no están bien montados y asegurados, puede darse un arco o
sobrecalentamiento.
3.3
Retire el aislamiento
Compruebe si los cables están bien
instalados tirando hacia fuera
Introduzca los conectores en el
terminal hasta que oiga un clic.
Retire los tapones sellantes
de los terminales FV
Si hay un terminal que no se
vaya a usar, séllelo con un
tapón.
Compruebe la polaridad de los strings
FV
Compruebe que la tensión de circuito
abierto es inferior al límite de entrada
del inversor 1000V
Introduzca el cable en un casquillo adecuado
según DIN 46228-4 y crimpe
Aprox. 20 mm
Aprox. 5 mm
Paso 2
Paso 3Paso 4
Ensamble la tapa de cierre, el
casquillo roscado y la tuerca giratoria
Enrosque el conector en la toma y apriételo con firmeza
AVISO Para AS/NZS 4777, son válidos: DRM0, DRM5, DRM6, DRM7 y DRM8. Asegúrese de montar
la carcasa y los casquillos correctamente.
4. Puesta en marcha
Compruebe que:
1. El inversor y la placa de montaje se han instalado correctamente.
2. Las partes metálicas expuestas del inversor están conectadas a tierra.
3. La resistencia entre los sistemas fotovoltaicos y la tierra es superior a 1Mohm.
4. En los terminales CC que no se usen, hay conectores CC sellados con tapones resistentes al agua.
5. La tensión de red en el punto de conexión del inversor está dentro del rango permitido.
6. El disyuntor de CA debe ser adecuado y estar correctamente conectado.
7. Los conectores de los cables de comunicación tienen que estar correctamente conectados y
apretados.
Encendido
Encienda el interruptor de CC tras realizar las comprobaciones arriba indicadas, y encienda el
disyuntor de CA.
Cuando haya suficiente potencia de CC aplicada y se cumplan las condiciones de la red, el inversor se
pondrá en marcha automáticamente.
Paso 3
Para más información, consulte el manual de usuario y otros documentos en www.easelectric.es
EAS ELECTRIC SMART TECHNOLOGY, S.L.
P.I. Codonyers, C/Principal, 4 46220 Picassent (Valencia, SPAIN)

Product Overview
1.
Packing List
2.
Direct
Sunlight
Rain
Exposure
Snow
Lay up
AVOID
Mounting
3.1
Step 1 Step 2 Step 3
Step 4 Step 5
!
RS485/Meter /
DRED
Connector
Inverter Mounting
Bracket
Mounting
Accessories
Wi-Fi/GPRS
stick
(optional)
Documents
11141 11
3. Installing
Installation Requirements
1. Please install the inverter(s) in places that can avoid
inadvertent contact.
2. Please install the inverter on solid/smooth surfaces.
3. The inverter(s) should not be installed near inflammable or
explosive objects.
3.1.1 Use the wall bracket as a template mark the holes on the wall, Drill three holes in the marked position of
10mm diameter and 70mm depth
3.1.2 Fix the expansion bolts and mounting the main bracket with the screws in mounting accessories
3.1.3 Attach the inverter to the mounting bracket, mounting the suppport bracket on the bottom of the inverter
Meter/DRED Terminal
Dimension:W×H×D=425×351×200mm
w
H
D
1
234567
3.2
Object Description
1Housing
2
3M6×16 screw
1
2
3
320.0
50.0
1
25Y: 10~16 mm²
No Item Type
1Outdoor copper cable • Conductor cross-section: 16 mm²
2Outdoor copper cable • Diameter:18-25 mm
• Cross-section: 15Y: 6~16 mm²
3• Conductor cross-section: 2.5-6 mm²
4Meter/RS485/
DRED
• Conductor cross-section: 0.14-1.0 mm²
Cable Specifications
(Torque: 3.5-5N.m)
Quick Installation Guide
Models: EINSOLAR15Y, EINSOLAR25Y

Commissioning
4.
3.2
Step 1 Step 2 Step 3
Unscrew the swivel nut from
the threaded sleeve,
then thread the swivel nut and
threaded sleeve over
the AC cable
Insert the conductor into a suitable ferrule
acc. to DIN 46228-4 and crimp.
Insert the crimped conductors, L, N and PE
into corresponding terminals and tighten
the screws (torque 0.6±0.1N·m).
Assemble the locking cap,
threaded sleeve and swivel
nut together.
Screw the AC connector and
tighten firmly into socket.
Approx. 60mm
For “L1” , “L2”,“L3”and “N”
10 mm
Approx. 63mm
1
2
3.5 RS485/Smart Meter/DRED Connection
2
1
COM2:METER/DRED
COM1:RS485
Step 1
Position
Power + PIN 1
Power - PIN2
RS485 A PIN3
RS485 B PIN4
1
2
3
4
2
1
4
Insert the crimped conductors accordingly into their corresponding terminals and tighten the screws use the screwdriver in the attached bag.
METER OR DRED FOR COM2
RS485 A PIN2
RS485 B PIN3
COM LOAD/0 PIN1
REF GEN/0 PIN4
R 485 FOR COM1
S
3.3 DC Wire Assembly and Connection
Step 1 Step 2 Step 3
Step 4 Step 5 Step 6
7mm
Assemble the cable ends
7mm
click
click
φ5-8mm
PV1-F/UL-ZKLA/USE2
PV1-F/UL-ZKLA/USE2
2.5-6 mm²
Note: According to AS/NZS 5033, PV arrays for installation on domestic
dwellings shall not have PV array maximum voltages greater than 600V.
1）
Wi-Fi/GPRS Connection (Optional)
3.4
The stick is included in the scope of delivery as an option.
3.4.1 Tighten the stick into the COM1 port. Make sure the stick is
securely connected.
3.4.2 For the connection and configuration of the stick please refer to
<Wi-Fi stick User manual> or <GPRS stick User manual>.
Assemble the connectors
2.6-2.9 N·m
Positive
Negative
L3
L2
L1
N
PE
www.easelectric.es
EAS ELECTRIC SMART TECHNOLOGY, S.L.
Address: P.I. Codonyers, C/Principal, 4 46220 Picassent (Valencia, SPAIN)
Positive terminal
Negative terminal
