Eaton AT4 Manual

Electric current! Danger to life!
Only skilled or instructed persons may
carry out the following operations.
Lebensgefahr durch elektrischen Strom!
Nur Elektrofachkräfte und elektrotechnisch
unterwiesene Personen dürfen die im Folgenden
beschriebenen Arbeiten ausführen.
Tension électrique dangereuse !
Seules les personnes qualifiées et averties doivent
exécuter les travaux ci-après.
¡Corriente eléctrica! ¡Peligro de muerte!
El trabajo a continuación descrito debe ser realizado
por personas cualificadas y advertidas.
Tensione elettrica: Pericolo di morte!
Solo persone abilitate e qualificate possono eseguire
le operazioni di seguito riportate.
触电危险！
只允许专业人员和受过专业训练的人员进行
下列工作。
Электрический ток! Опасно для жизни!
Только специалисты или проинструктированные
лица могут выполнять следующие операции.
تﻮــﻣ ﺮــﻄﺧ ! ﻲﺋﺎــﺑﺮﻬﻛ رﺎــﻴﺗ ! ﺮﻳﺬــﺤﺗ !
ﺐـــــﻴﻛﺮﺘﻟا و ﺔﻧﺎﻴـــــﺼﻟا لﺎـــــﻤﻋا ﻢـــــﺘﺗ ﻻ
ﻦﻴﺑرﺪــــﻤﻟا ﻦﻴﻠﻣﺎــــﻌﻟا ﻞــــﺒﻗ ﻦــــﻣ ﻻا !
en
de
fr
es
it
zh
ru
ar
1/2
Instruction Leaflet
Montageanweisung
Notice d’installation
Instrucciones de montaje
Istruzioni per il montaggio
安装说明
Инструкция по монтажу
تﺎـــــﻤﻴﻠﻌﺘﻟا رﻮـــــﺸﻨﻣ
08/21 IL05208012Z
AT4
UL: E 29 184
CSA: LR 12 528-277
1 x 0.5 - 1.5 mm2
2 x 0.5 - 1.5 mm20.9 Nm
(7.97 lb-in)
1 x 0.75 - 2.5 mm2
2 x 0.75 - 1.5 mm20.9 Nm
(7.97 lb-in)
6 mm (0.24")
Nema 12, 13
AWG18 – 14, Cu only
Tightening torque: 10.6 Ib-in
…F *…F2 *
…R316 …V …H *
…S …RS …AR
DIN EN 50 041 Form B Form C Form A Form D
AT4/11-1/I(IA, IB)/…
AT4/11-S/I(IA, IB)/…
CAUTION
Not to use as a mechanical stop.
ATTENZIONE
Not utilizzare come arresto meccanico.
VORSICHT
Nicht als mechanischen Anschlag verwenden.
注意
ATTENTION
Ne pas utiliser comme butée mécanique.
BHИMAHИE
Не использовать как механический стопор.
ATENCIÓN
No utilizar como tope mecánico.
هﺎـــــﺒﺘﻧا
ﻲﻜﻴﻧﺎـــﻜﻴﻣ دﺪـــﺤﻤﻛ ماﺪﺨﺘـــﺳا مﺪـــﻋ.
PZ2 0.8 x 4
14 22
21
13
13-14
21-22
0
Zw = 4.1 mm
2.9 3.8 6 mm
13-14
21-22
0
Zw = 3.6 mm
2.4 3.3 5.7 mm
13-14
21-22
0
Zw = 4.4 mm
3.0 4.0 6.9 mm
13-14
21-220°
Zw = 50°
34° 44° 72°
14 22
21
13
13-14
21-22
21-22
13-14
0
Zw = 4.7 mm
1.8 3.2 6 mm
13-14
21-22
21-22
13-14
0
Zw = 4.3 mm
1.3 2.7 5.7 mm
13-14
21-22
21-22
13-14
0
Zw = 5.1 mm
1.9 3.4 6.9 mm
13-14
21-22
21-22
13-14
0°
Zw = 58°
22° 38° 72°
13-14
21-22
21-22
13-14
0° 8° 14° 30°
en it
Zw = Positive opening distance
■□
Contact closed open
de zh
fr ru
es ar
* Not approved as
safety limit switch.

08/21 IL05208012Z
USA:
Eaton.com/eatoncare
[phone]
Eaton.com/contacts
Eaton.com/aftersales
Eaton.com/documentation
EU: Eaton Industries GmbH, Hein-Moeller-Straße 7-11, 53115 Bonn, Germany 08/21 IL05208012Z
UK: Eaton Electric Ltd., P.O. Box 554, Abbey Park, Southampton Road, Titchfield, PO14 4QA, United Kingdom
Eaton.com/recycling
2/2 © 1994 Eaton Industries GmbH
WARNING
Any changes to the original safety positionswitches
are strictly forbidden and lead automatically to the
loss of all approvals!
ADVERTENCIA
¡Queda prohibido realizar cualquier cambio en los
interruptores de posición de seguridad originales,
ya que de no ser así se producirá la pérdida
automática de todas las homologaciones!
OCTOPOЖHO
Любое изменение воригинальных
предохранительных путевых выключателях
запрещено иавтоматически приводит кпотере
всех допусков!
WARNUNG
Jede Änderung an den Original Sicherheits-
Positionsschaltern ist verboten und führt
automatisch zum Verlust aller Zulassungen!
AVVERTENZA
Ogni modifica agli interruttori di posizione di
sicurezza originali è severamente vietata e
comporta il decadimento di tutte le omologazioni!
ﺮﻳﺬـــﺤﺗ
تاﺮﻴـــﻴﻐﺗ يأ ءاﺮـــﺟإ ﺎـــًﺗﺎﺑ ﺎـــًﻌﻨﻣ ﻊـــﻨﻤُﻳ
ﺔﻣﻼــــﺴﻟا ﻊــــﺿﻮﻣ ﺢﻴﺗﺎــــﻔﻣ ﻰــــﻠﻋ
ناﺪـــﻘﻓ ﻰـــﻟإ ﻚـــﻟذ يدﺆـــﻳ ﺪـــﻗ ذإ ،ﺔﻴﻠـــﺻﻷا
ﺎـــــًﻴﺋﺎﻘﻠﺗ تﺎـــــﻘﻓاﻮﻤﻟا ﻞـــــﻛ!
AVERTISSEMENT
Toute modification sur les interrupteurs de position
de sécurité est interdite et engendre
automatiquement la perte de tous les agréments !
警告
禁止对原装安全位置开关进行任何更改，
否则将自动失去全部许可权利！

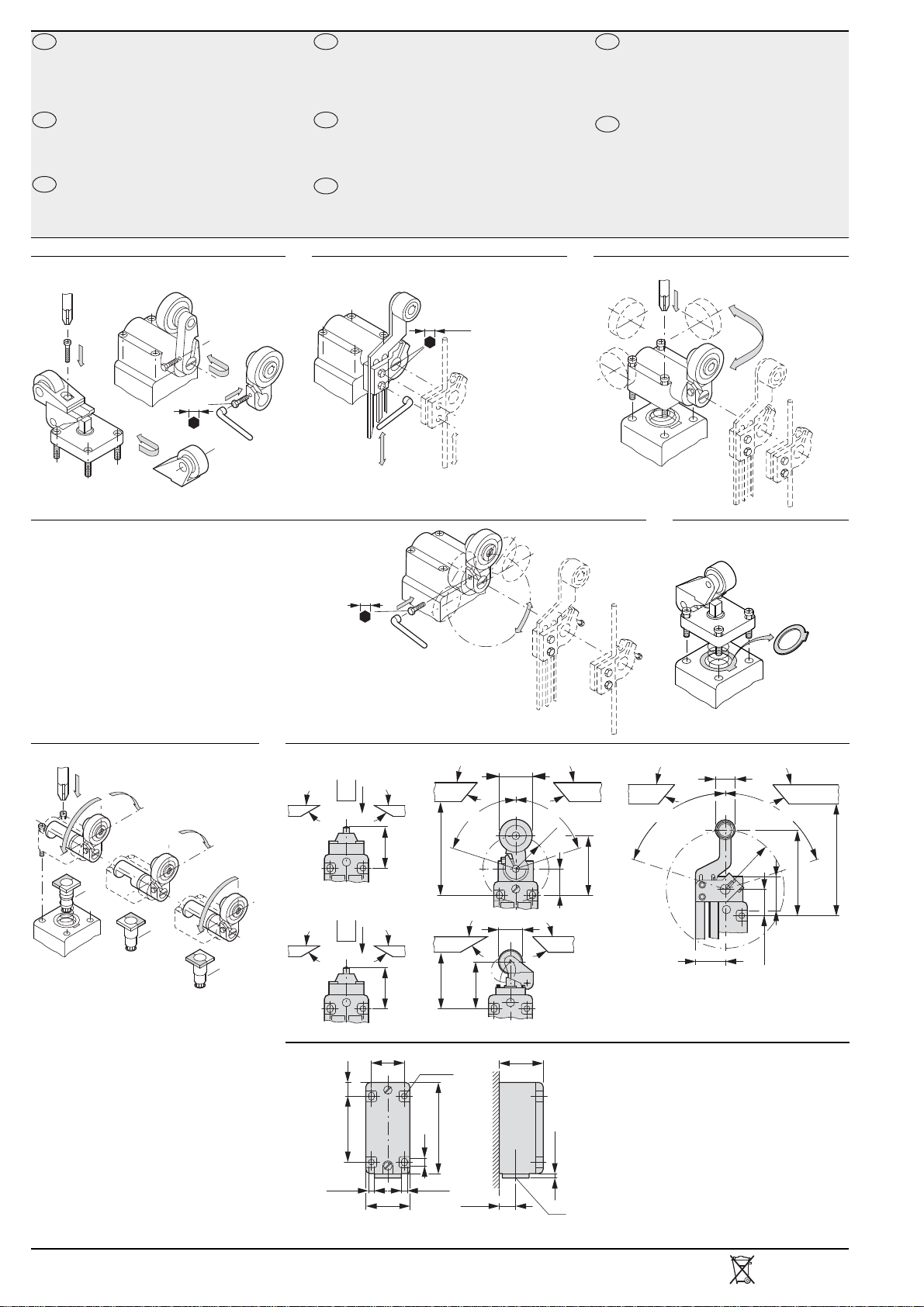

Reversal of roller lever Length adjustment of lever Relocated operating head
AR-AT4
Direction of operating is variable Operating angle
I-AT4
en
es ru
de
it
ar
fr
zh
7 mm
(0.28”)
7 mm (0.28”)
7 mm
(0.28”)
Angular adjustment
After reversal of the roller lever the device does no longer
comply with DIN EN 50 041
a
a
a
State of delivery
a
Do not dismount the plunger
F30ºF30º
37.8 mm (1.49”)
30 mm
(1.18”)
30 mm
(1.18”)
54 mm (2.13”)
24 mm (0.94”)
52 mm
(2.05”)
F50º
72º 72º
F50º
78 mm - 178 mm (3.07” - 7.0”)
81 mm - 181 mm (3.19” - 7.13”)
27 mm (1.06”)
18 mm (0.71”)
23.2
F50º F50º
72º 72º
24 mm (0.94”)
54 mm - 154 mm
(2.13” - 6.06”)
a
a
F30ºF30º
37.8 mm (1.49”)
F30º F45º
46 mm (1.81”)
42.5 mm (1.67”)
22 mm
(0.87”)
M20
40 mm (1.57”)
M5 x 40
40 mm
(1.57”)
5.3 mm
(0.21”)
5.3 mm
(0.21”)
60 mm (2.36”)
12.5 mm (0.49”)
15 mm (0.59”)
3.5 mm (0.14”)
7.3 mm (0.29”)
83 mm (3.27”)
30 mm (1.18”)
