CEAG 3583 1-8 h/D LED CGLine+
Montage- und Betriebsanleitung 3583 1-8 h/D LED CGLine+
Mounting and Operating Instructions 3583 1-8 h/D LED CGLine+
Zielgruppe: Elektrofachkraft
Target group: Skilled electricians
Verwendungszweck: nicht für Allgemeinbeleuchtung in privaten Haushalten
Intended Application: not suitable for general lighting in private households

2Montage- und Betriebsanleitung 3583 1-8h/D LED CGLine+ 40071860263 Dezember 2014 www.ceag.de
DISCLAIMER OF WARRANTIES AND LIMITATION OF LIABILITY
The information, recommendations, descriptions and safety notations in this document are based on Eaton
Corporation’s (“Eaton”) experience and judgment and may not cover all contingencies. If further informa-
tion is required, an Eaton sales office should be consulted. Sale of the product shown in this literature
is subject to the terms and conditions outlined in appropriate Eaton selling policies or other contractual
agreement between Eaton and the purchaser.
THERE ARE NO UNDERSTANDINGS, AGREEMENTS, WARRANTIES, EXPRESSED OR IMPLIED, INCLUDING
WARRANTIES OF FITNESS FOR A PARTICULAR PURPOSE OR MERCHANTABILITY, OTHER THAN THOSE
SPECIFICALLY SET OUT IN ANY EXISTING CONTRACT BETWEEN THE PARTIES. ANY SUCH CONTRACT
STATES THE ENTIRE OBLIGATION OF EATON. THE CONTENTS OF THIS DOCUMENT SHALL NOT BECOME
PART OF OR MODIFY ANY CONTRACT BETWEEN THE PARTIES.
In no event will Eaton be responsible to the purchaser or user in contract, in tort (including negligence),
strict liability or other-wise for any special, indirect, incidental or consequential damage or loss whatsoev-
er, including but not limited to damage or loss of use of equipment, plant or power system, cost of capital,
loss of power, additional expenses in the use of existing power facilities, or claims against the purchaser
or user by its customers resulting from the use of the information, recommendations and descriptions con-
tained herein. The information contained in this manual is subject to change without notice.

3
Mounting and Operating Instruction 3583 1-8h/D LED CGLine+ 40071860263 Dezember 2014 www.ceag.de
Inhalt
1. Normenkonformität..................4
2. Kurzbeschreibung / Verwendungsbereich. 5
3. Generelle Hinweise .................5
4. Maßbilder .........................9
5. Installation / Inbetriebnahme .........10

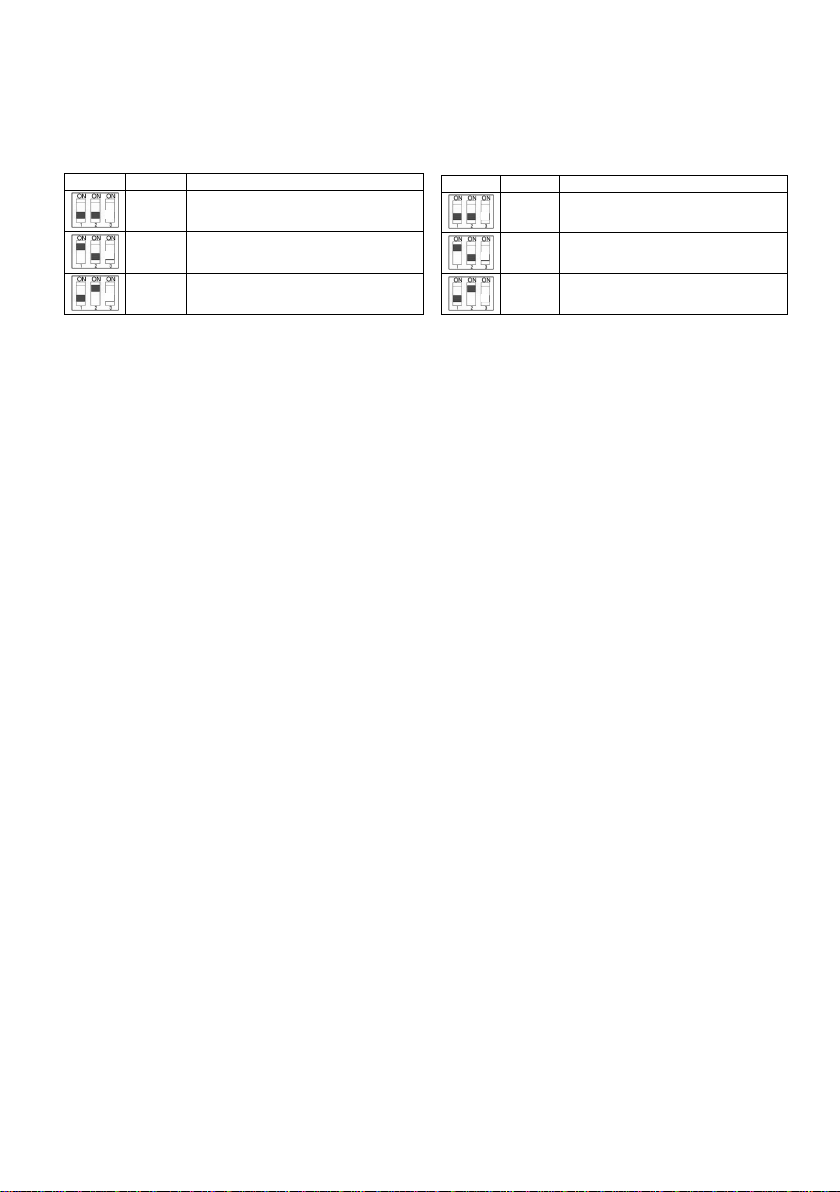

5.1 Einstellen der Betriebsart ............10

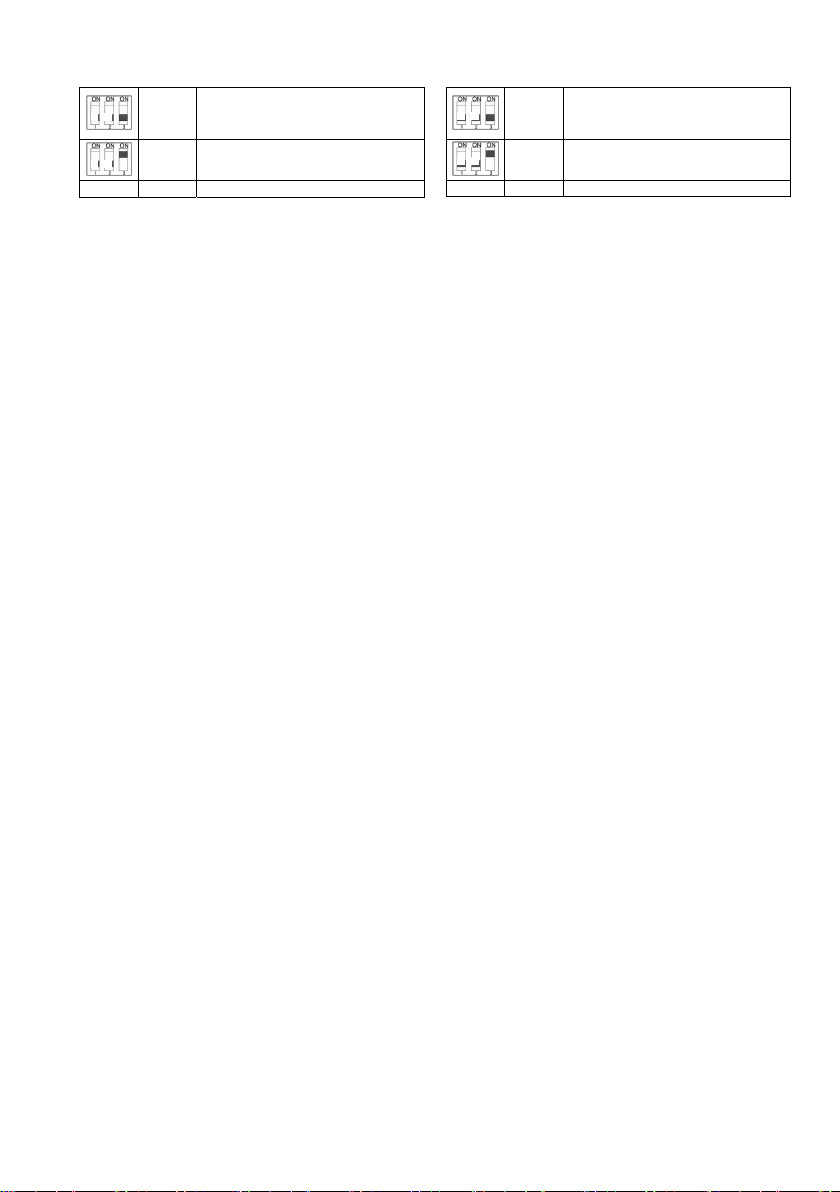

5.2 Dimmlevel ......................11
5.3 TEST und Anzeigeneinheit ............12
5.2 Überwachungseinrichtung CGLine+ ......13
6. Wartung / Instandhaltung.............14
7 Entsorgung / Recycling ..............14
8. Technische Daten...................15
Table of Contents
1. Conformity with standards ............4
2. General notes .....................5
3. Brief description ...................5
4. Dimensional drawings ...............9
5. Installation / Operation .............10
5.1 Operation mode ..................10
5.2 Dim-Level.......................11
5.3 TEST button and display .............12
5.2 Luminaire monitoring CGLine+ .........13
6. Servicing / Maintenance .............14
7 Disposal / Recycling.................14
8. Technical Data .....................15
3583 1-8 h/D LED CGLine+

4Montage- und Betriebsanleitung 3583 1-8h/D LED CGLine+ 40071860263 Dezember 2014 www.ceag.de

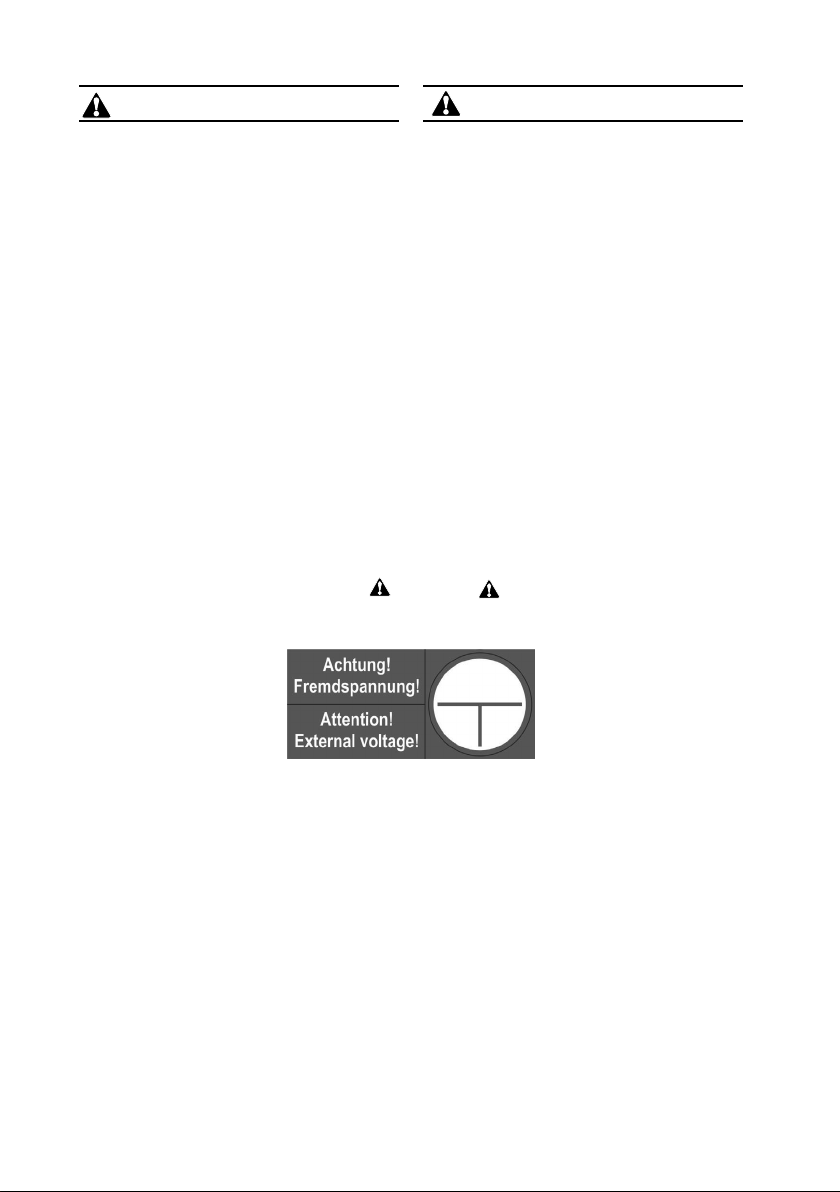

SICHERHEITSHINWEISE
• Die Leuchte ist bestimmungsgemäß in
unbeschädigtem und einwandfreiem Zu-
stand zu betreiben!
• Als Ersatz dürfen nur Originalteile von
CEAG verwendet werden!
• Vor der ersten Inbetriebnahme muss die
Leuchte entsprechend den im Abschnitt
Installation genannten Anweisungen
geprüft werden!
• Die Notleuchtenkennzeichnung vorneh-
men: Stromkreis und Leuchtennummer
zuordnen und eintragen.
• Die Protokollführung gemäß der natio-
nalen Vorschriften ist durchzuführen
(entfällt bei automatischer Protokollie-
rung)!
• Alle Fremdkörper müssen vor der ersten
Inbetriebnahme aus dem Gerät entfernt
werden!
• Beachten Sie bei allen Arbeiten an dem
Gerät die nationalen Sicherheits- und
Unfallverhütungsvorschriften und die
nachfolgenden Sicherheitshinweise in
der Betriebsanleitung, die mit einem
versehen sind!
SAFETY INSTRUCTIONS
• The device shall only be used for its
intended purpose and in undamaged
and flawless condition
• Only genuine CEAG spare parts may be
used for replacement and repair
• Prior to its initial operation, the
luminaire will have to be checked in line
with the instructions (see installation
sector)
• Carry out the marking of the emergency
luminaire: Assign the circuit and the
luminaire No. and enter them.
• Recording in the minutes shall be
performed in compliance with the
national regulations (is deleted in case
of automatic recording).
• Any foreign object shall be removed
from the luminaire prior to its initial
operation!
• Observe the national safety rules and
regulations to prevent accidents as well
as the safety instructions included in
these operating instruction marked
with
1 Normenkonformität
Die Leuchte ist konform mit: EN 60 598-1,
EN 60 598-2-22 und DIN EN 1838. Gemäß
DIN EN ISO 9001 entwickelt, gefertigt und
geprüft.
1 Conformity with standards
Conforms to: EN 60 598-1, EN 60 598-2-22
and DIN EN 1838.
Developed, manufactured and tested in ac-
cordance with DIN EN ISO 9001.

5
Mounting and Operating Instruction 3583 1-8h/D LED CGLine+ 40071860263 Dezember 2014 www.ceag.de
3 Generelle Hinweise zu An-
schluss und Inbetriebnahme der
Leuchten
Das Netzkabel wird an den Klemmen L, L‘,
N, PE angeschlossen, wobei L als unge-
schaltete Dauerversorgung der Elektronik
und L‘ zur bedarfsabhängigen Schaltung der
Leuchte dient.
Bei Dauerlichtschaltung ist die mitgelieferte
Drahtbrücke in die Klemmen L und L‘ zu
stecken.
Der PE Anschluss ist bei allen Varianten an-
zuschliessen – bei Schutzklasse II Leuchten
dient dieser als Funktionserde.
3 General notes for connection
and operation of the luminaires
Mains cable should be connected to the ter-
minals N, L, L‘ and PE on the printed circuit
board, where L is an unswitched permanent
connection for the electronics and L’ is used
for switching the lamp on and off with a light
switch as and when required.
For maintained light switching the supplied
wire jumper must be inserted in the L and L‘
terminals.
The PE connection must be connected with
all variants. With insulation class II luminaires
this functions as protective earth.
geschaltetes
Dauerlicht
Bereitschaftslicht
ohne, Dauerlicht
mit Brücke
zwischen L u. L’
switched
maintained light
non maintained
light without and
maintained light
with jumper L and L’
2 Kurzbeschreibung /
Verwendungsbereich
Die Sicherheitsleuchten 3583 1-8 h / D LED
CGLine+ sind als Einzelbatterieleuchten in In-
stallationen nach EN 50 172, DIN VDE 0100-718
und DIN V VDE V 0108-100 geeignet. Mit einem
CGLine+ Web Controller können die Einzel-
batterieleuchten über eine Busleitung zentral
überwacht werden.
2 Brief description /
Scope of application
As a self contained luminaire the 3583 1-8 h / D
LED CGLine+ safety luminaires are suitable for
installations acc. to EN 50 172, DIN VDE 0100-
718 and DIN V VDE V 0108-100. With a CGLine+
web controller the self-contained luminaires can
be monitored centrally via a bus cable.

6Montage- und Betriebsanleitung 3583 1-8h/D LED CGLine+ 40071860263 Dezember 2014 www.ceag.de
a Batterieanschluss / battery connection
b Betriebswahlschalter s. Seite 9 / mode switch see page 9
Werkseinstellung / Default mode
Notlichtdauer 3 h / AUTO BT AN
Duration 3 h / AUTO DT ON
c LED-Anschluss / LED-connection
d Testtaster-Anschluss / connection for test button
e Busanschluss siehe Kapitel 5.4 / bus connection see chapter 5.4
f Schriftfeld für CGLine+ Adresse s. Kap. 5.4 / field for label with CGLine+ address see chapter 5.4
a
cdef
b
Busanschluss
Bus connection
Netzanschluss
Mains connection

7
Mounting and Operating Instruction 3583 1-8h/D LED CGLine+ 40071860263 Dezember 2014 www.ceag.de
Busanschluss
Im Falle einer zentralen Überwachung über
den CGLine+ Bus, ist der Busanschluss an den
Klemmen D1 und D2 vorzunehmen, wobei die
Klemmen jeweils zweifach vorhanden und ge-
räteseitig gebrückt sind, um eine Durchverdrah-
tung zu ermöglichen.
LED-Anschluss
Die eingebaute Versorgungselektronik ist
für den Betrieb von unterschiedlichen LED-
Leiterkarten geeignet. Beim ersten Einschalten
bzw. nachdem Netz und Batterie abgeklemmt
waren oder nach einem Reset (Testtaster > 10 s
gedrückt) erkennt die Elektronik die verwendete
Leiterkarte und stellt die zum Betrieb notwen-
digen Parameter ein. Dieser Initialisierungsvor-
gang dauert ca. 5 s.
LEDs sind ESD-empfindlich, d. h. gegen elekt-
rostatische Entladungen, wie sie bereits beim
Berühren der Anschlüsse auftreten können. Es
sind geeignete Schutzmaßnahmen zu treffen!
LED Leiterplatten nur im spannungslosen Zu-
stand anschließen!
Batterieanschluss
Die Inbetriebnahme sollte nur bei Temperaturen
innerhalb der angegebenen Bereiche erfolgen,
insbesondere das Laden der Batterien bei zu
hohen oder zu niedrigenTemperaturen kann zur
Schädigung der Batterien führen und wird daher
von der Elektronik verhindert. Dies wird durch
rotes Blitzen am Testtaster angezeigt.
Für die Nachvollziehbarkeit der Batterie-Lebens-
dauer bitte das Inbetriebnahme-Datum in das
auf der Batterie vorgesehene Feld eintragen!
Bus connection
With central monitoring via the CGLine+ bus,
the bus is connected is via the D1 and D2 ter-
minals. The terminals each exist twice and are
bypassed on the device side to enable through-
wiring.
LED-connection
The integrated supply electronics are suitable
for the operation of various LED circuit boards.
When switching on for the first time or after the
network and battery have been disconnected
or after a reset (test button pressed > 10 s) the
electronics detect the circuit board used and
set the correct parameters for operation. This
initialisation process requires approx. 5 s.
LEDs are sensitive against electrostatic
discharge. This can already happen by touching
connections. Please take suitable electronic
protective measures
Only connect in dead-voltage condition!
Battery connection
Commissioning should only be carried out at
temperatures within the specified range. Char-
ging batteries at excessive or insufficient tem-
peratures may cause damage and is therefore
prevented by the electronics.This is shown by
red flashing on the test button.
To fathom batteries life please note the start-up
date on the battery in the given data field!

8Montage- und Betriebsanleitung 3583 1-8h/D LED CGLine+ 40071860263 Dezember 2014 www.ceag.de
3.1 Deckeneinbau 3.1 Recessed ceiling mounting
1
3
2
4
Batterieverbindung herstellen und Be-
triebsparameter einstellen
• Gehäuse Öffnen (1) um Batterieverbindung
herzustellen und Schalter-Einstellungen vorzu-
nehmen (siehe Kapitel 5.1)
• Nach Herstellen der Batterieverbindung bitte
das Inbetriebnamedatum in dem dafür vorge-
sehenen Feld eintragen
Leuchte kontaktieren und Leuchte in der
Decke montieren
• Netz und ggf Busleitungen anschließen und
die Zugentlastung montieren
• Modulgehäuse mit den Leitungen zuerst in die
Decke einführen
• Die Leuchte in die Decke einsetzen. Dabei die
Rückseite der Leuchte (2) unter Spannen der
Federn (3) in die Öffnung einführen bis die
Leuchte in der Öffnung (4) festsitzt
Establish battery connection and set ope-
rating parameters
• Open housing to connect battery and confi-
gure the switch settings (see chapter 5.1) via
the opening (1)
• After battery connection please enter the date
of commissioning in the field provided
Contact luminaire and install luminaire in
ceiling
• Connect mains and bus and secure the strain
relief
•
• Place the module housing with cables first into
the ceiling
• Insert the luminaire into the ceiling. Here insert
the rear of the luminaire (2) into the opening
by tensioning the clips (3) until the luminaire is
firmly positioned in the opening (4).
Max. 68 mm
Deckenausschnitt / Ceiling cut-out

9
Mounting and Operating Instruction 3583 1-8h/D LED CGLine+ 40071860263 Dezember 2014 www.ceag.de
4.1 3583 1-8 h/D LED CGLine+
4.2 Modulgehäuse / Modul enclosure
Bei Einbau durch Deckenausschnitt erforderliche Höhe in Zwischendecke: 150 mm
4. Maßbilder / Dimensional drawings
80
30
60
1,5
80
30
60
1,5
354,3
246,7
41,5
34

10 Montage- und Betriebsanleitung 3583 1-8h/D LED CGLine+ 40071860263 Dezember 2014 www.ceag.de
5.1 Einstellung der Betriebsart / Operation Mode
a. Notlichtbetriebsdauer / Duration of emergency lighting
Abbildung Codierung Beschreibung
00x Notlichtdauer 1h.
10x Notlichtdauer 3h. (werkseitige Einstellung)
01x Notlichtdauer 8h.
Display Encoding Description
00x Duration of emergency lighting 1h.
10x Duration of emergency lighting 3h. (Default)
01x Duration of emergency lighting 8h.
b. Autarker Betrieb – Zeitpunkt des Funk-
tions- und Betriebsdauertests
Funktions-/ Betriebsdauertest
Ohne Anschluss der Leuchte an eine zentrale
CGLine+ Überwachungseinrichtung startet der
Funktionstest wöchentlich zu der Uhrzeit zu der
die erste Inbetriebnahme bzw. der letzte Reset
stattgefunden hat.
Der Zeitpunkt des Betriebsdauertests sollte
immer so gewählt werden, dass die darauffol-
gende Phase der Batterieaufladung nicht in die
Betriebszeit des Gebäudes fällt.
Die werkseitige Einstellung des Betriebsdauer-
tests (BT) sieht vor, dass der erste BT automatisch
6 Monate + 12 Stunden nach der ersten Inbetrieb-
nahme bzw. des letzten Resets erfolgt. Danach
erfolgt genau 6 Monate nach dem letzten BT der
nächste Test.
Anmerkung:
Dadurch, dass die Inbetriebname meist tagsüber
erfolgt und der BT nach 6 Monaten + 12 Stunden
daher in der Nacht stattfindet, soll vermieden wer-
den, dass der Zeitpunkt des BTs in die Betriebszeit
des Gebäudes fällt.
b. Automatic operation- time of function test
and duration test
Function / Duration test
Without connection of the luminaire to a CG-
Line+ monitoring system, the function test is
performed weekly at the time of the first com-
missioning or last reset.
The time of the duration test should always be
specified so that the following phase of batte-
ry charging is not implemented during acitve
times in the building.
The factory setting for the continuous operation
test intends that the first duration test is carried
out automatically 6 months + 12 hours after the
first commissioning or last reset. Following that,
the next test occurs precisely 6 months after
the last duration test.
Note:
as commissioning is usually carried out during
the day and the duration test therefore occurs
(following 6 months + 12 hours) during the
night, this should avoid the duration of the du-
ration test falling within the operating time of
the building.
5 Installation / Inbetriebnahme 5 Installation / Operation

11
Mounting and Operating Instruction 3583 1-8h/D LED CGLine+ 40071860263 Dezember 2014 www.ceag.de
Eine Veränderung der Betriebsart muss
durch ein kurzes Drücken ( < 1 s) am Test-
taster bestätigt werden. Nach einem Reset
(Abklemmen von Netz + Batterie oder langes
Drücken ( >10 s )) werden die neuenWerte
ebenfalls übernommen.
A modification of operating mode must be
confirmed by pressing the test button < 1 s.
After a reset (Disconnecting the mains sup-
ply and battery or via the test button (press
and hold for > 10 s )) the new parameter will
also be set.

xx0 AUTO BT Funktion AUS
der Betriebsdauertest (BT) muss manuell gestartet werden,
wenn nach 12 Monaten kein BT ausgeführt wurde, wechselt
die Betriebsanzeige von Grün auf Gelb
xx1 AUTO BT Funktion AN (werkseitige Einstellung)
der Betriebsdauertest wird 2x pro Jahr automatisch
gestartet
-






xx0 AUTO DT Function OFF
Duration test (DT) has to be started manually, if about 12
months no DT was made, the display changes from green
to yellow
xx1 AUTO DT Function ON (Default)
The duration test will be started automatically twice a year.
-





Sollte der Zeitpunkt auf diese Weise nicht im
Voraus auf Betriebsruhezeiten gelegt werden
können, kann der automatische Betriebsdauertest
bei CGLine+ Leuchten deaktiviert werden. Dazu
muss der Dipschalter 3 auf „Off“ geschaltet wer-
den. Der BT kann dann zum geeigneten Zeitpunkt
per Testtaster ( 5 – 10 s gedrückt halten) manuell
gestartet werden.
Sollte dieser Test nicht innerhalb von 12 Mona-
ten gestartet werden, macht die Leuchte mit
einer gelben LED-Anzeige auf einen fälligen Test
aufmerksam.
Blinkt die LED amTesttaster nach einem BT gelb,
wurde der BT nicht bestanden. Die Batterie (Best.
Nr. 400 71 353 667) ist auszutauschen. Dabei
das Datum der Inbetriebnahme auf der neuen
Batterie vermerken.
5.2 Dimmlevel
Einstellen der LED-Helligkeit im Netzbetrieb
durch Betätigung des Prüftasters:
Programmiersequenz:
- Betätigung des Prüftasters für t< 1 s
- Nach erstmaligem Aufleuchten der LED kann
nun die Helligkeit durch erneutes Betätigen des
Prüftasters in 3 Stufen (100% / 30% / 10%) ver-
ändert werden. Bei jedem Tastendruck wird die
Helligkeit um eine Stufe erhöht. Ist die höchste
Stufe erreicht, wird wieder bei der Niedrigsten
begonnen.
If the time cannot be set to occur during idle
operating times in this way, the automatic
duration test can be deactivated with CGLine+
luminaires. To implement this, switch the DIP
switch 3 to ‚Off‘. The duration test can then be
started manually at a suitable time with the test
button (press and hold for 5 – 10 s).
If this test is not started within 12 months, a
yellow LED on the luminaire lights up to signal
a due test.
When the LED at the test button blinks yellow
after a DT this test failed. The battery has to be
replaced (Order no. 400 71 353 667). Please
note the date of the first commissioning of the
new battery.
5.2 Dim-Level
Setting the brightness in mains mode by using
the test button:
- Push the test-button for t < 1 s
- After the first flash of the LED the brightness
can be altered by pushing the button again in 3
steps (100% / 30% / 10%). Every push of the
button raises the brightness by 1 step. If the
hightest step is reached it begins again with the
lowest.

12 Montage- und Betriebsanleitung 3583 1-8h/D LED CGLine+ 40071860263 Dezember 2014 www.ceag.de
5.3 TEST und Anzeigeeinheit 5.3 TEST button and display
Auch bei zu geringer Umge-
bungstemperatur, siehe Spezifi
kationen unter 5.
If ambient temperature is too low,
see specification 5.
Batterie ist auszutauschen
Bestell Nr. 400 71 353 667
s. dazu auch Kap. 8
Exchange battery
Order No. 400 71 353 667
see also chapter 8
Farbe gelb: Mischfarbe aus
den Farben grün und rot
Colour yellow: a mixed colour from
green and red
Wichtigste Anzeigen am Testtaster/
Important displays with the test-
button
Status LED
Betriebsmodus
Operation mode
Keine Störung
No failure grün leuchtet lights up green
Notlicht Modus
Emergency mode LED ist aus
LED is off
Nachlaufendes Notlicht
Delay on mains return /blinkt 1 s grün, gelb im Wechsel
blinks 1 s green, yellow in rotation
Funktionstest
Function test grün blinkt
blinks green
Betriebsdauertest
Duration test grün blinkt
blinks green
Leuchte blockiert
Luminaire is blocked /blinkt 0,5 s grün, gelb im Wechsel
blinks 0.5 s green, yellow in rotation
Fehlermeldung
Failure indication
Ladestörung
Charging failure gelb blinkt langsam 0,5 Hz blinks yellow slow 0.5 Hz
Funktionstest nicht bestanden
Function test failed gelb blinkt langsam 0,5 Hz
blinks yellow slow 0.5 Hz
Betriebsdauertest nicht bestanden
Duration test failed gelb blinkt langsam 0,5 Hz
blinks yellow slow 0.5 Hz
Leuchtmittel-Störung
Lamp failure gelb blinkt schnell 2 Hz
yellow blinks fast 2 Hz
Sonstiges
Other
1-stündiger Notlichtbetrieb
1-h Emergency operation rot / red
Nach Betätigung
des Test-Tasters
für (t<1s)
After pushing
the test
button for
(t < 1s)
3-stündiger Notlichtbetrieb
3-h Emergency operation gelb / yellow
8-stündiger Notlichtbetrieb
8-h Emergency operation grün / green
2-stündiger Notlichtbetrieb
2-h Emergency operation
/red / yellow
Anzeige der
Leuchtenadresse
Display of
luminaire address
[100er] grün / green
[10er] gelb / yellow
[1er] rot / red
Betriebsdauertest nicht möglich,
da Batterie noch nicht voll
Duration not possible because
battery partly charged

rot für 1s nach dem der Taster
gelöst wurde
red for 1 s
after button was pushed
Reset der Leuchte
Reset of luminaire /0,5 s grün, 0,5 s rot
0,5 s green, 0,5 s red
Kein Betriebsdauertest in den letz-
ten 12 Monaten ausgeführt
No duration test during the last
12 month
gelb / yellow
a. Statusanzeigen / Status display
b. Tasterfunktionen / Function of the button
Dauer des Tasten-
drucks [s]
Duration pressing
button [s]
Funktion / Function
< 1 - Anzeige der Notlichtbetriebsdauer / Display of emergency operating time
- Anzeige der Leuchtenadresse / Display of luminaire address
- Einstellung des Dimm-Level / Setting the dim-level
1- 5 Funktionstest starten / start function test
5- 10 Betriebsdauertest starten / stoppen / Start / stop duration test
10- 20 Reset der Leuchte / Reset of the luminaire
Legende / Legend
 LED Leuchtet / LED Lighting
LED leuchtet nicht / LED is off
 LED blinkt langsam / blinks slow 0,5 Hz / 1 Hz
LED blinkt schnell / blinks fast 2 Hz
(fast alternation)
OK TEST
Test: Failed / Nicht bestanden
Charge failure / Ladefehler
LED failure / LED-Fehler
Test required / erforderlich






13
Mounting and Operating Instruction 3583 1-8h/D LED CGLine+ 40071860263 Dezember 2014 www.ceag.de
5.4 Überwachungseinrichtung CGLine+
Die Leuchten 3583 1-8 h / D LED CGLine+ sind
für den Anschluss an eine zentrale CGLine+
Überwachungseinrichtung. Jeder Leuchte der
Leuchtenserie CGLine+ ist eine individuelle,
unverwechselbare Identifikationsnummer mit 6
Ziffern zugeordnet.
Diese ID-Nummer muss für spätere Konfigurati-
onsarbeiten in den Installationsplan übertragen
werden. Dazu dient der abziehbare ID-Aufkleber
in der Leuchte.
An eine zentrale CGLine+ Überwachungs-
einrichtung können maximal 4 Busleitungen
(2-adrig) mit jeweils bis zu 100 Leuchten ange-
schlossen werden.
Die max. Datenleitungslänge beträgt je Strang
bei
0,5 mm2 : 330 m / 1,0 mm2 : 660 m
1,5 mm2 : 1000 m
Busspannung: 22,5VDC
Max.Spg.-Abfall: 13VDC
Busstrom 400mA
Als Datenleitung kann eine ungeschirmte, 2-ad-
rige Leitung in freier Bus-Topologie zum Einsatz
kommen.
Jede an der Daten-Bus-Leitung angeschlossene
Leuchte wird vom CG-Controller automatisch
erkannt. Der CG-Controller kann den ange-
schlossenen Leuchten eine Kurzadresse zu-
weisen, die über die drei LEDs an der Leuchte
abgefragt werden kann.
Weitere Informationen zur Adressierung siehe
Betriebsanleitung der zentralen CGLine+ Über-
wachungseinrichtung.
5.4 Luminaire monitoring CGLine+
The 3583 1-8 h / DLED CGLine+ luminaires are
prepared for connection to a central CGLine+
luminaire monitoring. An individual, distinct
identification number (6 characters) is assigned
to every luminaire in the CGLine+ luminaire
series.
This ID number must be transferred to the
installation plan for subsequent configuration
work. The removable ID sticker in the luminaire
can be used for this.
To central CGLine++ monitoring system maxi-
mum 4 bus cables (2-core) with up to 100 lumi-
naires each can be connected.The max. data
line length per line is
0.5 mm2 : 330 m / 1.0 mm2 : 660 m
1.5 mm2 : 1000 m
Bus voltage: 22,5VDC
Max.voltage drop: 13VDC
Bus current 400mA
An unscreened, 2-core cable with free bus to-
pology can be used as a data cable.
Each of the luminaires connected to the data
bus cable is automatically recognised by the
CG-Controller. The CG-Controller can assign
a short address to the connected luminaires,
which can be polled via the three LEDs on the
luminaire.
For more information regarding addressing ple-
ase see operating instructions of a the central
CGLine+ monitoring system.

14 Montage- und Betriebsanleitung 3583 1-8h/D LED CGLine+ 40071860263 Dezember 2014 www.ceag.de
6 Wartung / Instandhaltung
Halten Sie die für Instandhaltung, Wartung und
Prüfung von elektrischen Betriebsmitteln geltenden
Bestimmungen ein! Im Fall von Rücksendungen
benötigen Sie von uns eine RMA- Nummer. Ent-
nehmen Sie bitte weitere Infos hierzu unserer
Internetseite www.ceag.de!
7 Entsorgung / Recycling
Beachten Sie bei der Entsorgung defekter Geräte die
gültigen Vorschriften für Recycling und Entsorgung.
Kunststoffteile sind mit entsprechenden Symbolen
gekennzeichnet. Der in der Leuchte eingebaute LiIon-
Akku ist- entsprechend der EU-Richtlinie
2006/66/EG- beimWechsel an denVertreiber oder an
einen zugelassenen Entsorger zurück zu geben und
darf nicht selbst entsorgt werden!
6 Servicing / Maintenance
Observe the relevant national regulations applying
to the maintenance, servicing and check-ing of
electrical apparatus ! In case of returns you need a
RMA- number from us. For further information see
www.ceag.de!
7 Disposal / Recycling
When disposing of defective devices, comply with
valid regulations for recycling and waste disposal.
Plastic parts are marked with corresponding symbols.
The LiIon battery integrated in the luminaire must be
returned to the seller or an approved disposal location
and must not be disposed of by the customer, in
accordance with the 2006/66/EG EU directive.

15
Mounting and Operating Instruction 3583 1-8h/D LED CGLine+ 40071860263 Dezember 2014 www.ceag.de
8 Technische Daten 8 Technical Data
Anschlussspannung / Power input 220- 240 V AC, 50/60 Hz
Gehäusematerial
Housing material
Blende: Stahlblech pulverbeschichtet
Modul: Kunststoff
Bezel: sheet steel
Module: Polycarbonate
Gehäusefarbe
Housing colour
weiß, RAL 9010
white, RAL 9010
Lichtstrom phiE/phiNenn am
Ende der Nennbetriebsdauer
Luminous flux phiE/phiNenn at
the end of rated operating time
1 h - 100 % / 3 h- 70 % / 8 h- 25 %
Leuchtmittel / Light source HighPower LEDs 3 x 1 W
Anschlussleistung Netzbetrieb
(Scheinleistung / Wirkleistung
Power consumption mains operation
(apparent/effective power)
7 VA / 6,6 W
Battery / Batterie Lithium-lonen 3,7 V / 4000 mAh
Mit Mehrfach-Schutzbeschaltung
With multiple protective circuit
Schutzklasse / Insulation class II
Schutzart nach EN 60529
Protection category acc. to EN 60529
IP20
Umgebungstemperatur
Permissable ambient temperature
Dauerlicht-5 °C bis +30 °C
Bereitschaftslicht 0 °C bis +35 °C
Maintained mode-5 °C bis +30 °C
Non-maintained mode 0 °C bis +35 °C
Netzanschlussklemmen
Terminals
Durchgangsverdrahtung Netz (L, L´, N, PE) bis 2,5 mm²
Durchgangsverdrahtung CGLine+ Bus bis 1,5 mm²
Through-wiring from mains (L. L´. N. PE) to 2.5 mm2
CGLine+ bus through-wiring to 1.5 mm²
Gewicht
Weight
Leuchte 0,16 kg / Modul 0.35 kg
luminaire 0.16 kg / Module 0.35 kg
Technische Änderungen vorbehalten!
We reserve the right to make technical alterations without notice!

Eaton Industries Manufacturing GmbH
Electrical Sector EMEA
Route de la Longeraie 7
1110 Morges, Switzerland
Eaton.eu
CEAG Notlichtsysteme GmbH
Senator-Schwartz-Ring 26
59494 Soest, Germany
Tel.: [phone]
Fax.: [phone]
E-Mail: [email protected]
Web: www.ceag.de
© 2014 Eaton
All Rights Reserved
Printed in Germany
Publication No. 40071860263/WK
Dezember 2014
Eaton is a registered trademark.
All trademarks are property
of their respective owners.
Eatons Ziel ist es, zuverlässige, effiziente und sichere
Stromversorgung dann zu bieten, wenn sie am meisten
benötigt wird. Die Experten von Eaton verfügen über ein
umfassendes Fachwissen im Bereich Energiemanagement
in verschiedensten Branchen und sorgen so für kundens-
pezifische, integrierte Lösungen, um anspruchsvollste
Anforderungen der Kunden zu erfüllen.
Wir sind darauf fokussiert, stets die richtige Lösung
für jede Anwendung zu finden. Dabei erwarten
Entscheidungsträger mehr als lediglich innovative Produkte.
Unternehmen wenden sich an Eaton, weil individuelle
Unterstützung und der Erfolg unserer Kunden stets an
erster Stelle stehen. Für mehr Informationen besuchen Sie
www.eaton.eu.
Eaton is dedicated to ensuring that reliable, efficient
and safe power is available when it’s needed most. With
unparalleled knowledge of electrical power management
across industries, experts at Eaton deliver customized,
integrated solutions to solve our customers’ most critical-
challenges.
Our focus is on delivering the right solution for the appli-
cation. But, decision makers demand more than just
innovative products. They turn to Eaton for an unwavering
commitment to personal support that makes customer
success a top priority. For more information, visit www.
eaton.com/electrical.
