Installation Instructions – Utility LED Acorn (ULA)
Instructions d’installation – Luminaire à DEL à globe conique
Instrucciones de instalación – Utility LED Acorn (ULA)
Risk of Fire, Electrical Shock, Cuts or other Casualty Hazards- Installation and maintenance of this
product must be performed by a qualified electrician. This product must be installed in accordance
with the applicable installation code by a person familiar with the construction and operation of the
product and hazards involved.
Risk of Fire and Electric Shock- Make certain power is OFF before starting installation or attempting
any maintenance. Disconnect power at fuse or circuit breaker.
Risk of Fire- Refer to product label for specific minimum supply conductor requirements.
Risk of Burn- Disconnect power and allow fixture to cool before handling or servicing.
Risk of Personal Injury- Fixture may become damaged and/or unstable if not installed properly.
Failure to comply with these instructions may result in death, serious bodily injury and property damage.
WARNING
DISCLAIMER OF LIABILITY: Eaton assumes no liability for damages or losses of any kind that may arise from the
improper, careless, or negligent installation, handling or use of this product.
NOTICE: Green ground wire provided in proper location. Do not relocate.
ATTENTION Receiving Department: Note actual fixture description of any shortage or noticeable damage on
delivery receipt. File claim for common carrier (LTL) directly with carrier. Claims for concealed damage must be
filed within 15 days of delivery. All damaged material, complete with original packing must be retained.
Safety: This fixture must be wired in accordance with the National Electrical Code and applicable local codes and
ordinances. Proper grounding is required to insure personal safety. Carefully observe grounding procedure under
installation section.
APPLICATIONS:This lighting fixture is designed for outdoor lighting services, and should not be used in area
of limited ventilation or inside high ambient temperature enclosures. It must be stored in a dry location prior to
installation. Do not expose lighting fixture to rain, dust or other environmental conditions prior to installation
and insertion of photo control or shorting cap (if so equipped). Best results will be obtained if installed and
maintained according to the following recommendations. UL requires minimum fixture mounting height of 12
feet.

2EATON IB516006EN Installation instructions
Installation Instructions – Utility LED Acorn (ULA)
INSTALLATION
This lighting fixture has been shipped complete for post
mount (3” Tenon). Please follow the installation instructions
specific to the catalog part that you ordered.
ote:N Care must be taken not to touch the light engine.
Tools required
Torque wrench, 1/8” Allen key, 12 points 3/8” socket and
wrench, breakable thread locker.
Post Mount Single Luminaire Installation
1. Remove access door by turning the captive quarter turn
screw counter clockwise to disengage lock. (Figure 1.)

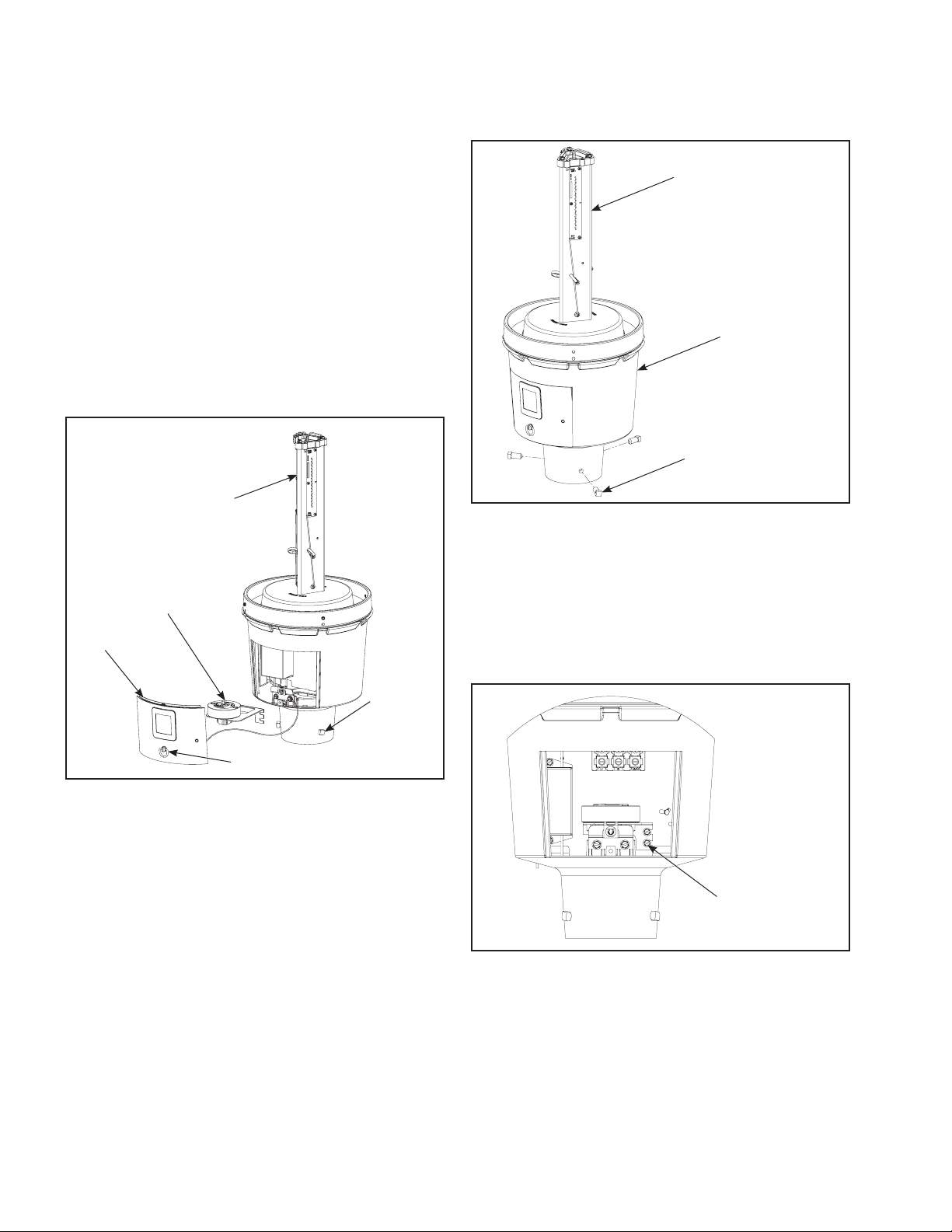

Figure 1.
Figure 2.
Figure 3.
Tenon Screws (3X)
Torque: 140-160 in-lbs.
(2) Mounting Bolts
#8 Hex Head
Screw (2X)
Housing
Photocell Receptacle
and Bracket
Access Door
LED Engine
(Do Not Touch)
Square Head
Bolt (3X)
Quarter Turn Captive Screw
2. Pull service leads through luminaire base and out
through access door opening.
3. Place luminaire on pole and rotate until “STREET
SIDE” is oriented toward the street or desired position.
Tighten three square head bolts to 140-160 in-lbs.
(Figure 2.)
4. Connect service leads to terminal block. For easy
access to terminal block temporary remove photo
control bracket. Bracket may be removed by loosening
two #8 hex head screws and lifting bracket away from
power tray (Figure 3). After connecting service leads,
insert and twist to lock photocell (if used) to photo
control receptacle. Reinsert photo control bracket to
electrical bracket and tighten screws.

3
EATON IB516006EN Installation instructions
Installation Instructions – Utility LED Acorn (ULA)
Figure 4.
Figure 5.
Lens Globe
LED Engine
(Do Not Touch)
1/4”-20 Set Screw (4X)
Torque: 5-10 in-lbs.
(Apply Breakable Thread
Locker)
5. Install photocell (if used). Photocell receptacle is a
friction rotatable connector which allows adjustment
without the use of tools. Insert photocell prongs and
rotate to extreme clockwise position. To orient control,
rotate until photocell is facing the window in the access
door.
Caution: Photo control receptacle has a built-in stop
which permits 350 degrees of rotation. Do not rotate
beyond its limit.
6. Once connections are completed and bracket installed,
carefully push all excess wires down into the tenon.
Replace access door and secure with quarter turn
screw.
7. To complete construction, attach lens globe over LED
light engine making sure to avoid contact between
Lens globe and LED boards. Tighten four set screws to
5-10 in-lbs. (Figure 4.)
Optional House Side Shield Installation
1. Loosen four set screws making sure not to unwind
screws completely from casting.
2. Slide lens globe off of luminaire and avoid contact
between LED light engine and lens globe.
3. Remove two #10 hex head screws from top of LED
light engine that are oriented on the house side. Attach
house side shield on top of gasket and install screws
and tighten 5-10 in-lbs. until flush with gasket surface.
4. To complete installation, slide lens globe over LED
light engine and apply breakable thread locker to 4 set
screws. Tighten 4 set screws to 5-10 in-lbs. (Figure 5.)
Lens Globe
#10 Hex Head
Screw (2X)
House Side Shield
1/4”-20 Set Screw (4X)
Torque: 5-10 in-lbs.
(Apply Breakable Thread
Locker)
